4. Текущий ремонт гидроцилиндров выдвижных опор
крана КС-55713-5 4.Установить кольцо пружинное 3 в канавку гильзы.
б.Выдвинуть шток с поршнем и крышкой 8 до установки ее на место. 4.2. Демонтаж, разборка, сборка и монтаж
гидроцилиндра вывешивания крана 4.3. Выявление и устранение неисправностей -самопроизвольное выдвижение штока.

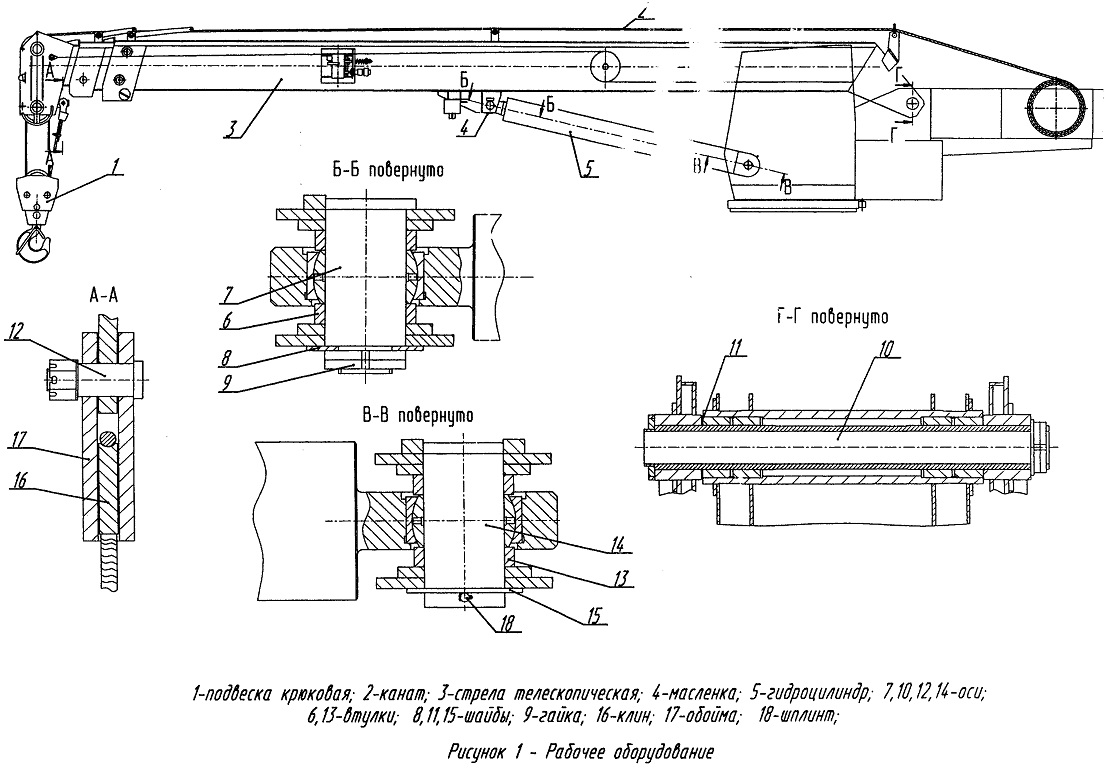

Рисунок 1 - Рабочее оборудование

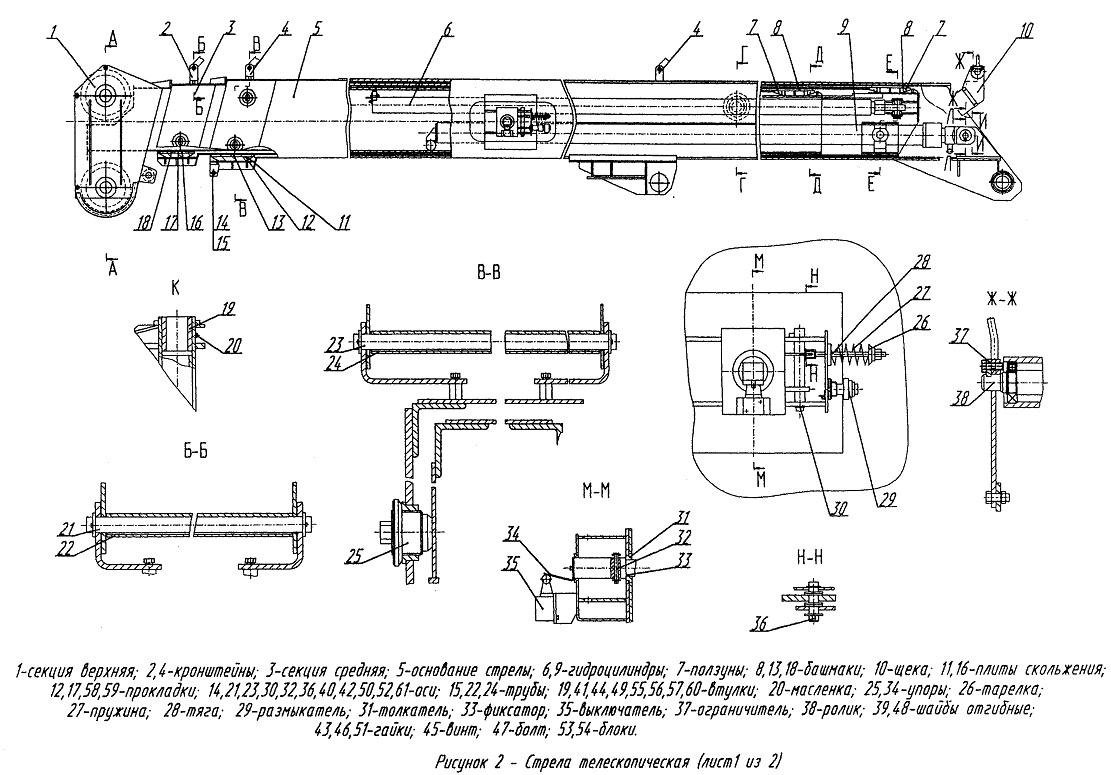

Рисунок 2 - Стрела телескопическая (лист1 из 2)

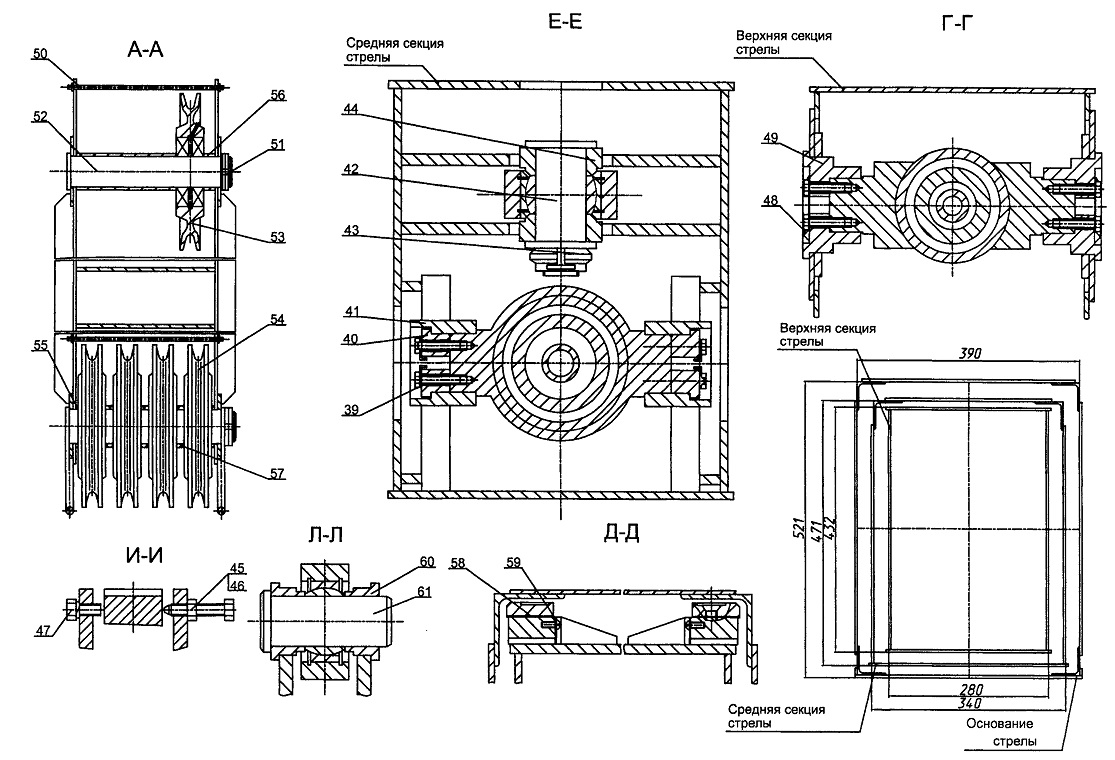

Рисунок 2 - Стрела телескопическая (лист
2 из 2)

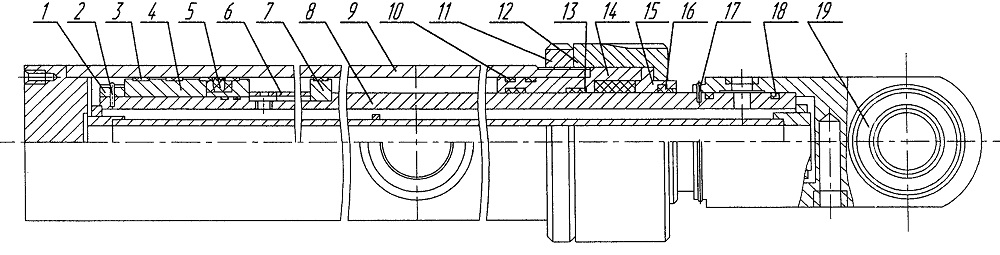

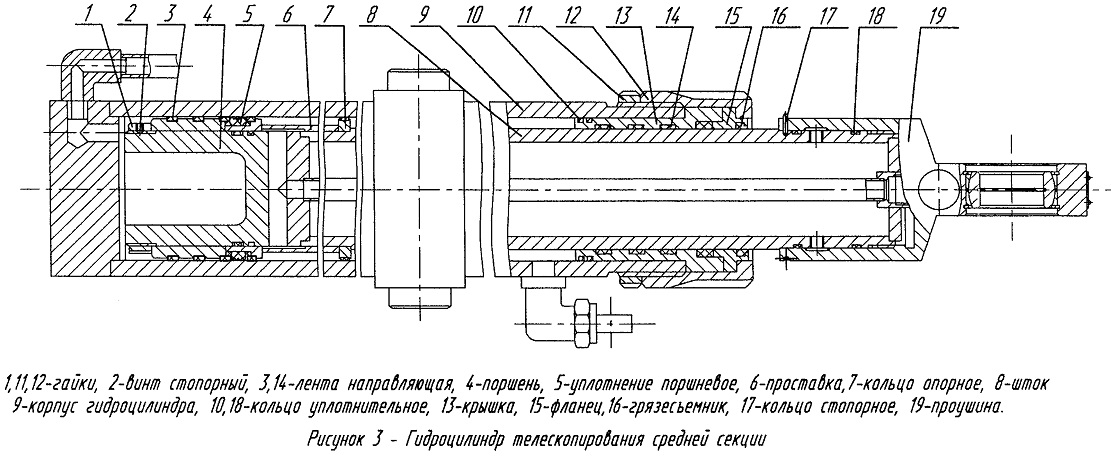

Рисунок 3 - Гидроцилиндр телескопирования средней
секции
Рисунок 4 - Гидроцилиндр телескопирования Верхней
секции 1,11,12-гайки, 2-кольцо стопорное, 3, 13-лента
направляющая, 4-поршень, 5-уплотнение поршневое, 6-проставка, 7-кольцо
опорное, 8-шток,

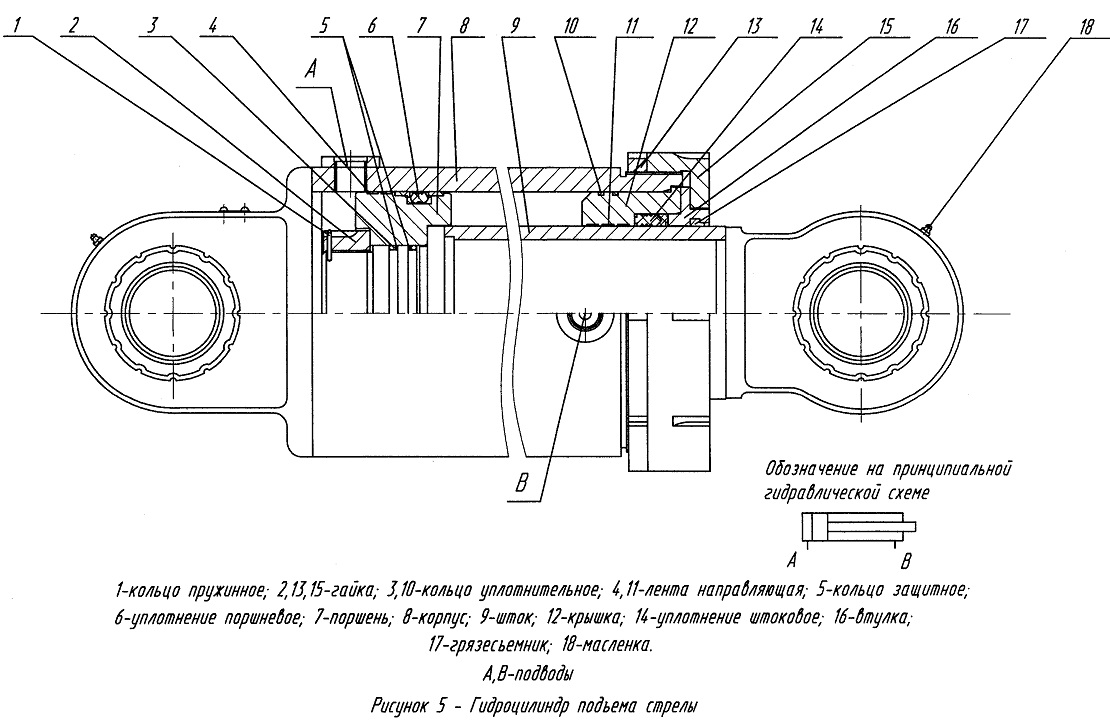

Рисунок 5 - Гидроцилиндр подъема стрелы

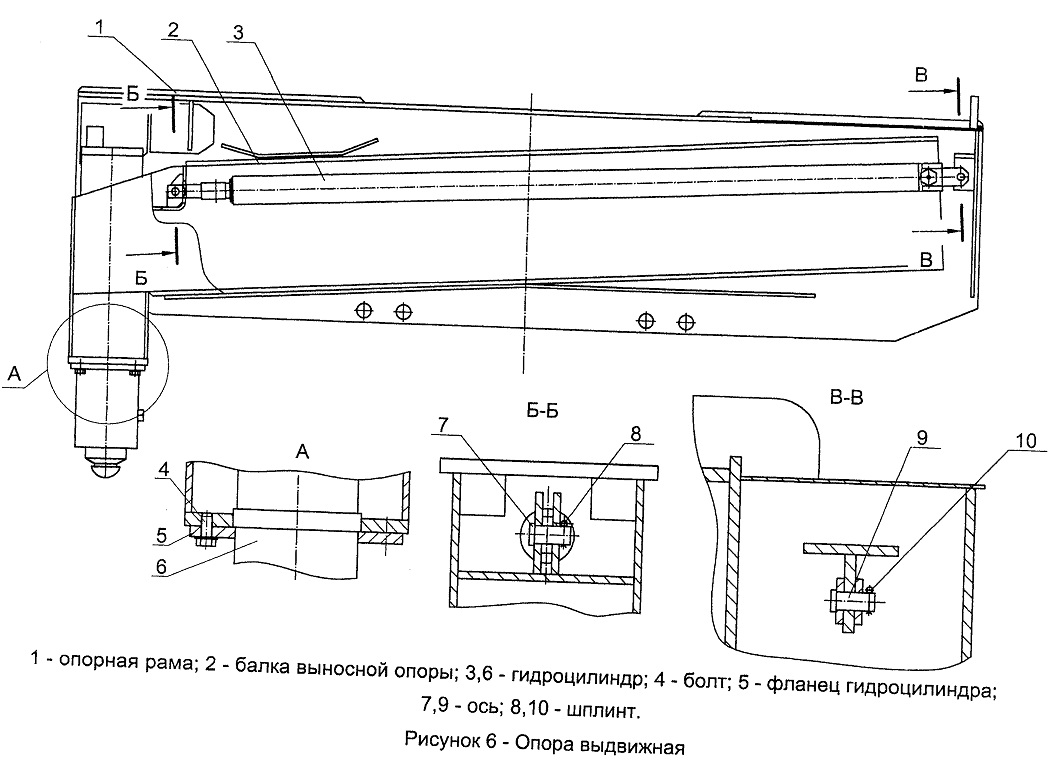

Рисунок 6 - Опора выдвижная

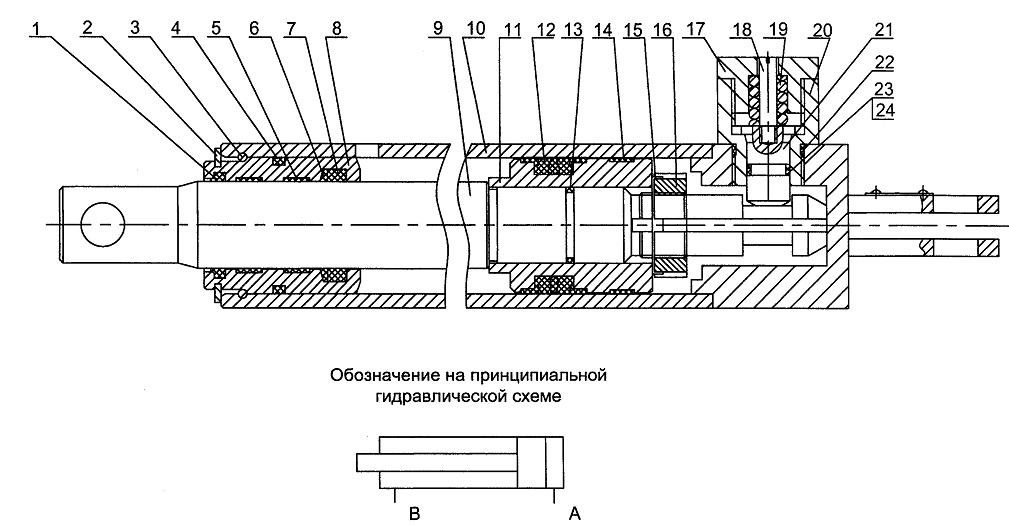

Рисунок 7 - Гидроцилиндр выдвижения 1-грязесъемник; 2-кольцо стопорное; 3-кольцо
пружинное; 4,13,22,23-кольца уплотнительные; 5,14-кольцо опорное;
6-кольцо защитное; 7-уплотнение штоковое; 8-крышка; 9-шток; 10-гильза;
11-поршень; 12-уплотнение поршневое; 15-шайба стопорная; 16-гайка;
17-пробка; 18-винт; 19-пружина; 20-корпус;

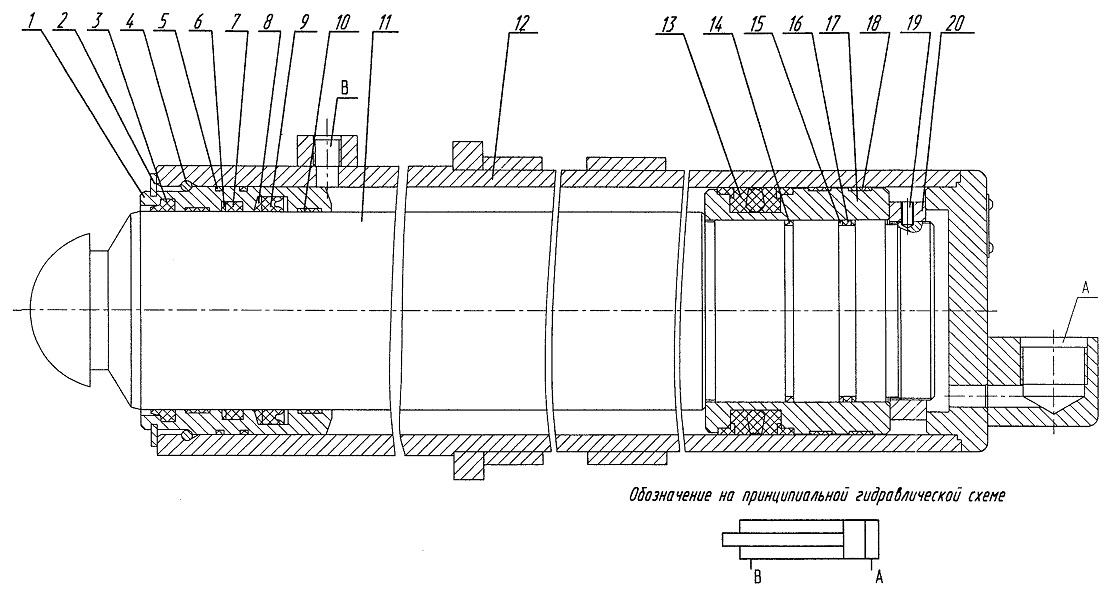

Рисунок 8 - Гидроцилиндры вывешивания балки
выносной опоры

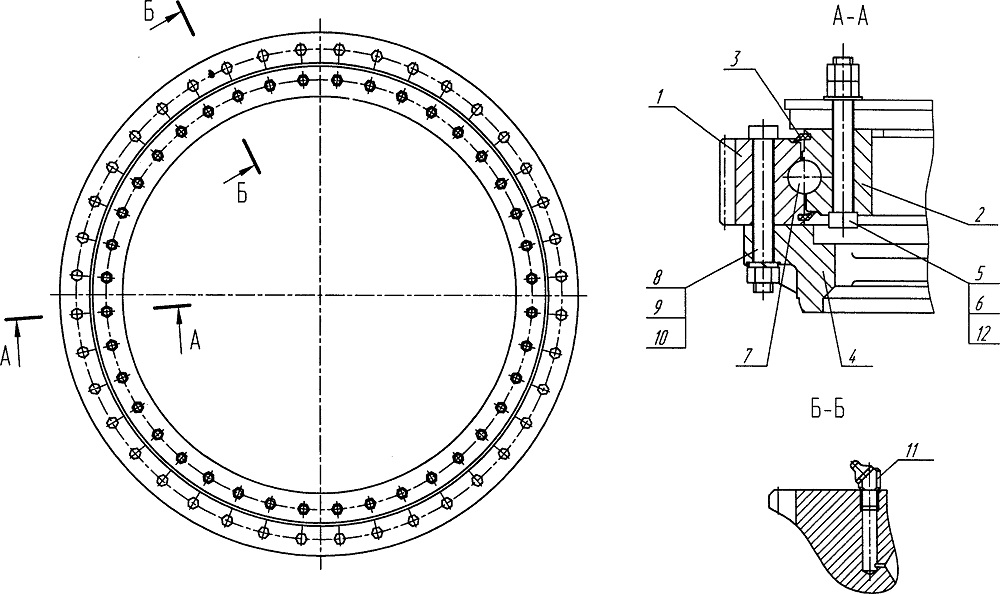

Рисунок 9 - Опора поворотная 1-зубчатый венец, 2-обойма,- 5-манжета; 4-кольцо
опорное; 5,8-боты; 6,9-гайки; 7-шарик,- 10,12-шайбы; 11-масленка.
содержание ..
19
20
21
22 ..
4.1. Демонтаж, разборка, сборка и монтаж гидроцилиндра выдвижения
Демонтаж гидроцилиндра с крана следует производить в следующей
последовательности:
1.Снять трубопровод поршневой полости, отвернув накидные гайки со
штуцера гидроцилиндра и штуцера на планке.
2.Отвернуть накидную гайку трубопровода штоковой полости в месте
соединения со штуцером на планке.
3.Отсоединить проушину, сняв шплинт 10, шайбу и ось 9 (рис.6),
предварительно подложив под гидроцилиндр деревянный брусок во избежание
повреждения трубопроводов при демонтаже гидроцилиндра.
4.Снять штоковый трубопровод, отвернув накидную гайку со штуцера
штоковой полости гидроцилиндра.
5.Отсоединить проушину штока, сняв шплинт 8, шайбу и ось 7.
6.Вынуть из выносной опоры гидроцилиндр.
Разборку и сборку гидроцилиндра следует производить в следующей
последовательности:
1.Повернуть гидроцилиндр резьбовыми отверстиями вниз, слить масло в
емкость.
2.Вывернуть корпус 20 фиксатора 21 из гильзы 10 гидроцилиндра (рис.7).
3.Снять стопорное кольцо 2, утопить крышку 8 посредством медной или
алюминиевой выколотки, используя оправку из такого же материала, до
появления в гильзе 10 кольца пружинного 3, демонтировать кольцо
пружинное 3 из гильзы 10.
4.Вынуть шток 9 вместе с крышкой 8 и поршнем 11 из гильзы 10 и положить
на заранее подготовленные деревянные подкладки.
б.Отвернуть гайку 16, снимите шайбу 15.
6.Снять со штока поршень 11 и крышку 8.
7.Снять с поршня уплотнение поршневое 12, опорные кольца 14;
8.Снять с крышки уплотнение штоковое 7, кольцо защитное 6, кольцо
опорное 5, и грязесъемник 1.
9.Снять с крышки кольцо уплотнительное 4.
Перед сборкой все металлические детали и сборочные единицы промыть и
продуть сжатым воздухом, резиновые детали и трущиеся поверхности смазать
рабочей жидкостью.
Сборку производить в следующей последовательности:
1.Установить резинотехнические изделия в соответствующие канавки поршня,
крышки и штока;
2.Установить на шток 9 крышку 8 в сборе, поршень 11, при этом усилие
затяжки гайки 16 должно быть таким, чтобы исключить перемещение поршня
на штоке в процессе работы.
3.Установить шток в сборе в гильзу 10 гидроцилиндра, соблюдая соосность,
смазав для облегчения дальнейшей сборки, наружную поверхность крышки 8
до кольца пружинного 3.
6.Установить стопорное кольцо 2.
7.Ввернуть корпус 20 фиксатора 21 в гильзу 10 гидроцилиндра.
При сборке для исключения срезания уплотнительных и опорных колец
необходимо следить за чистотой и величиной заходных фасок.
При установке штока в сборе с поршнем в гильзу цилиндра выверить оси
штока и гильзы цилиндра (выверку производить подкладками).
Демонтаж гидроцилиндра необходимо производить в следующей
последовательности:
1.Выдвинуть выносную опору на 400-500мм.
2.0тсоединить подводящие трубопроводы от гидроцилиндра и гидрозамка и
вставить в резьбовые отверстия заглушки. Вывернуть гидрозамок. На место
гидрозамка ввернуть приспособление для строповки. З.Застропить
гидроцилиндр.
4.Расстопорить четыре отгибные шайбы, отвернуть четыре болта 4.
б.Опустить гидроцилиндр и снять с крана.
Разборку гидроцилиндра (рис.8) необходимо производить в следующей
последовательности:
1.Вывернуть гидрозамок.
2.Повернуть гидроцилиндр резьбовым отверстием «В» вниз и слить масло в
емкость.
3.Демонтировать стопорное кольцо 2.
5.Вынуть из гильзы 12 шток 11 с поршнем 17 и крышкой 1.
6.Снять крышку 1 со штока 11 с помощью алюминиевой или медной выколотки.
7.Вынуть из крышки 1 грязесъемник 3, кольца 10 и 7, шайбу 8. Снять
кольцо 5.
8.Вывернуть винт 19, снять гайку 20.
8.Снять с поршня уплотнение поршневое 13 и кольцо опорное 16.
Операцию извлечения штока из гильзы гидроцилиндра осуществлять
приложением внешнего усилия к штоку, предварительно закрепив
гидроцилиндр (предпочтительна вертикальная разборка), или насосной
станцией стенда. Давление подается в поршневую полость гидроцилиндра.
Шток выдвигается до появления первой манжеты. Сливается масло. Далее
шток вынимается вручную с предохранением его от падения.
Сборку гидроцилиндра необходимо производить в следующей
последовательности:
Перед сборкой все металлические детали и сборочные единицы промыть и
продуть сжатым воздухом, резиновые детали и трущиеся поверхности смазать
рабочей жидкостью.
1.Установить кольцо уплотнительное 16 и шайбу 15 на шток 11. Установить
уплотнение поршневое 13 и кольцо опорное 18 на поршень 17.
2.Установить грязесъемник 3 , уплотнение штоковое 9, шайбу 8, шайбу 6 и
кольцо 7 в крышку 1.
3.Установить крышку 1 на шток 11.
4.Установить поршень 17 на шток 11, и застопорить поршень на штоке
стопорным шайбой 20. Ввернуть винт 19.
б.Установить гидроцилиндр вертикально приливом под гидрозамок вниз и
закрепить.
б.Установить шток 141 с поршнем 17 в сборе и с крышкой 1 в гильзу 11, во
избежание срезания РТИ в подвод «В» ввернуть пробку, аккуратно заправить
уплотнение поршневое 13 во входную фаску гильзы 12 пластмассовой
отверткой. Шток должен входить в гильзу 12 плавно под собственным весом.
7.3астопорить шток в сборе с поршнем и крышкой кольцом 2.
8.Ввернуть в гидроцилиндр гидрозамок.
После сборки гидроцилиндр необходимо испытать на герметичность давлением
33±1 МПа (330* кгс/см2) в течение трех минут. При испытании масло
сначала следует подать в полость «А». При этом течь масла из полости «В»
не допускается. Потом масло следует подать в полость «В». При этом течь
масла из полости «А» не допускается. Также не допускается течь масла
через втулку 11 и гильзу 13.
Монтаж выносной опоры следует производить в последовательности обратной
демонтажу.
Ремонт гидроцилиндра выдвижения выносной опоры следует производить при
следующих неисправностях:
-течь масла по уплотнениям;
-самопроизвольное выдвижение штока.
Порядок монтажа, демонтажа, сборки и разборки гидроцилиндра описан в
пункте 4.1 настоящего приложения.
Ремонт гидроцилиндра вывешивания следует производить при следующих
неисправностях:
-течь масла по уплотнениям;
-проседание штока под нагрузкой;
В случае проседания опор автокрана необходимо сначала проверить на
утечки гидрозамок гидроцилиндра вывешивания. Если гидрозамок исправен, и
при обнаружении внутренних или наружных утечек, необходимо произвести
демонтаж и разборку гидроцилиндра в соответствии с пунктами 4.1 и 4.2.
Неисправности гидроцилиндров и способы их устранения идентичны тем, что
указаны в пункте 3.4.1 настоящего приложения.
5. Замена опорно-поворотного устройства
5.1. Демонтаж опорно-поворотного устройства
1 .Демонтировать гидроцилиндр подъёма стрелы (п.3.2.2)
2.Демонтировать стрелу в сборе с крана (п.3.2.4).
З.Ослабить гайки 9 (рис.9). Отвернуть гайки 9 полностью.
4.Произвести демонтаж жгутов токосъёмника с клеммной колодки поворотной
рамы.
5.Отсоединить трубопроводы от вращающегося соединения.
6.Технологическим краном застропить платформу поворотную. Демонтировать
платформу с крана и установить на опоры.
7.Придерживая траверсой ОПУ, ослабить гайки 6. Отвернуть гайки 6
полностью.
8.0тсоединить ОПУ от платформы поворотной.
5.2. Монтаж опорно-поворотного устройства
1.Устранить грязь и посторонние вещества из отверстий под болты на раме
и поворотной платформе.
2.Положить ОПУ на деревянные подкладки высотой не менее 50мм. Установить
внутри ОПУ стойки. Установить поворотную платформу на стойки.
Грузоподъёмным механизмом, обеспечивающим возможность круговых
перемещений ОПУ (например, траверсами) приподнять ОПУ и совместить
отверстия на нём и поворотной платформе.
3. Болты 6 сначала затягивать с моментом равным 50% от установленного, а
затем с установленным моментом равномерно, чередуя затяжку
крест-накрест. Все болты окончательно затягивать с одинаковым моментом
0,35-0,4кН м (35-40кГс м), не допускающим разброса его величин. Знак "Л"
венца ОПУ располагать на продольной оси нижней рамы автокрана в передней
ее части, а знак "Л" на полуобоймах -на поперечной оси поворотной рамы.
4. Поднять технологическим краном поворотную платформу в сборе с ОПУ и
подвести её к месту работы над рамой.
5.Медленно опустив поворотную платформу в сборе, совместить отверстия
под болты в следующей последовательности: передней, левой и правой
передней, левой и правой задней, задней и левой и правой боковых частях,
после чего затягивают болты 9 гаечным ключом.
6.Затянуть все болты 9 сначала с моментом, равным 50% от установленного,
а затем с установленным моментом равномерно, чередуя затяжку
крест-накрест. После затяжки убедиться, что резьбовая часть болтов
выступает над гайкой более чем на одну нитку.
7. Смазывать опорно-поворотное устройство консистентной смазкой через
пресс-маслёнки 11, до тех пор, пока смазка не выйдет наружу через стык
между внутренней и наружной обоймами.
8.Произвести монтаж жгутов токосъёмника.
9.Установить стрелу в сборе на кран (п.3.3.5).
10. Установить гидроцилиндр подъёма стрелы (п.3.3.7).
9-корпус гидроцилиндра, 10,18-кольцо уплотнительное, 14-крышка,
15-фланец,16-грязесьемник, 17-кольцо стопорное, 19-проушина.
21-фиксатор; 24-шайба; А, В-подводы (A-на выдвижение штока; В-на
втягивание штока).
1-крышка,- 2-кольцо стопорное,- 3-грязесьемник; 4-кольцо пружинное,-
5,7,14,16-кольцо уплотнительное
6,8,15-шайба защитная; 9-уплотнение штоковое; 10,18-кольцо опорное;
11-шток; 12-гильза
15-уплотнение поршневое; 17-поршень,- 19-бинт стопорный; 20-гайка
