Рекомендации по устранению скручивания ветвей грузового каната крана КС-55713-5



После замены на кране грузового каната новым, в процессе подъема груза возможны случаи скручивания ветвей каната, возникающие из-за внутренних напряжений, образующихся при изготовлении каната.

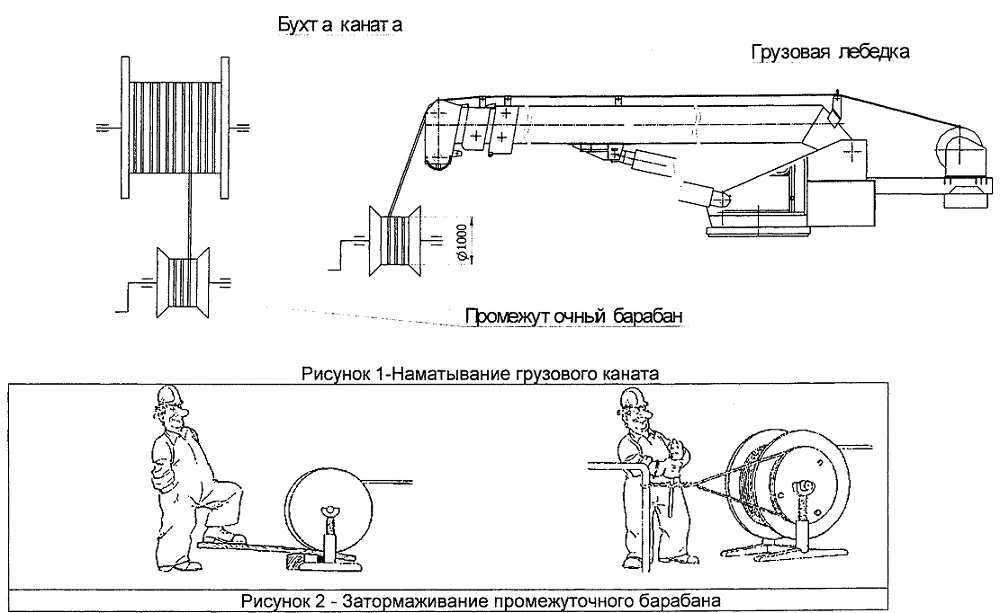

Для устранения скручивания ветвей грузового каната его рекомендуется размотать с бухты и разложить прямолинейно, оберегая от загрязнения. Если производственные площади из-за длины каната сделать это не позволяют, то необходимо грузовой канат не наматывать сразу с бухты на барабан грузовой лебедки, а предварительно намотать на промежуточный барабан, отрезав необходимую длину и предоставив концу каната свободно раскручиваться. При сматывании последних 1/3 каната с бухты на промежуточный барабан конец каната необходимо принудительно раскрутить в обратную сторону его скручивания. Промежуточный барабан для намотки грузового каната можно выполнить с ручным приводом (Рисунок 1).

При сматывании каната с промежуточного барабана на грузовую лебедку промежуточный барабан должен быть заторможен, чтобы на грузовую лебедку канат наматывался с усилием 0,5-1,0 т (Рисунок 2).

При навивке каната на барабан необходимо обращать внимание на правильность укладки первого слоя, чтобы витки ложились вплотную один к другому и плотно обхватывали барабан.

Навивать канат на барабан лебедки и сматывать с него желательно плавно, без рывков, чтобы исключить нарушение структурной целостности каната при перегибе на блоках и барабане.

При пуске нового каната в эксплуатацию обязательно необходима его приработка в течение 20-30 циклов с грузом 10% от номинального.

Для устранения скручивания ветвей грузового каната необходимо установить кран на выносные опоры, выдвинуть стрелу и произвести «вытяжку» каната. Эта операция уменьшает также выпучивание проволок в виде петель, способствует выравниванию напряжения между прядями каната, что в результате повышает его долговечность.

Вытяжку каната рекомендуется производить при длине стрелы 14,0 м и кратности полиспаста п=8 с постепенным увеличением нагрузки (50%, 75%, 100% от номинальной) на соответствующем вылете используемой грузовой характеристики на высоту 100-200 мм от уровня земли с выдержкой в этом положении 10-15 минут в течение двух-трех рабочих смен.

При не устранении скручивания указанным способом необходимо выполнить следующие операции.

1) поднимите тот же груз на высоту 100-200 мм от уровня земли, представьте ему возможность самопроизвольно вращаться, придерживая его от быстрого вращения, сосчитайте число сделанных оборотов «п» до остановки, опустите груз.

2) опустите стрелу до положения, при котором расстояние между оголовком стрелы и уровнем земли соответствует 1,5 -1,8 м, при этом крюковая подвеска должна опуститься на рабочую площадку. Для обеспечения доступа к оголовку стрелы допускается дополнительно выдвинуть секции стрелы.

3) снимите клиновую втулку (рисунок 25) с оголовка стрелы 3;

4)снимите с каната зажим 9;

5) выбейте из клиновой втулки клин и выньте из клиновой обоймы канат 2 (рисунок 25);

6) снимите коуш с концом грузового каната с оголовка стрелы и освободите грузовой канат от крюковой обоймы;

7) произведите вращение коуша с канатом вокруг оси каната в направлении закручивания ветвей каната. Число оборотов вращения коуша «п» должно быть на 1- 5 оборотов больше числа оборотов закручивания ветвей каната;

8) пропустите грузовой канат через блоки крюковой подвески в зависимости от необходимой кратности запасовки, установите и закрепите коуш с канатом на оголовке стрелы;

9) поднимите стрелу;

10) поднимите максимально допустимый груз на соответствующем вылете используемой грузовой характеристики на высоту 100-200 мм от уровня земли и выдержите груз в этом положении 10-15 минут.

11) произведите 5-8-кратный подъем (опускание) на максимальную высоту груза массой 4,0 т на вылете 8,0 м при длине стрелы 21,7 м.

При повторном скручивании ветвей каната операции 1-11 повторите.

Приложение 11
(обязательное)


Действия при полном отказе гидропривода (аварийной ситуации)

При выходе из строя привода насосов гидросистемы или двигателя шасси необходимо выполнить следующие операции:

включите ограничитель грузоподъемности ОНК-14С);

включите коробку отбора мощности, включите стояночный тормоз и ПЯТУЮ (высшую) передачу у коробки перемены передач или зафиксируйте от проворачивания вилки карданных валов привода насосов монтажками;

установите рукоятки управления крановыми операциями в нейтральное положение; возьмите из комплекта ЗИП крана шланг диаметром25x35 L=2 м. Один конец шланга подсоедините к клапану

6 (Рисунок 20), а другой конец - к штуцеру «Р» (Рисунок 22) ручного насоса, предварительно сняв заглушки;

откройте клапан 6 (Рисунок 20) в составе гидробака путем поворота его на 1 -2 оборота; возьмите из комплекта ЗИП крана рукоятку ручного насоса и наденьте его на рычаг 3 (Рисунок 22) ручного насоса;

установите рукоятку 6 (рисунок 47) в положение «на себя».

Для опускания груза на землю необходимо выполнить следующее:

-откройте дроссель-вентиль ВН6 (рисунок 19), соединяющий напорную и сливную магистрали гидромотора грузовой лебедки;

-осторожно с помощью монтажки растормаживая тормоз лебедки, медленно опустите груз;

-закройте дроссель-вентиль ВН6.

Необходимо иметь ввиду, что для опускания большого по массе груза достаточно только слегка ослабить натяжение ленты тормоза, а для опускания малого груза необходимо полностью освободить ленту и дополнительно проворачивать барабан монтажкой за болты, не допуская резкого увеличения скорости опускания.

Для поворота поворотной рамы при отказе в работе крановых механизмов необходимо выполнить следующее:

-опустите груз, освободите крюковую подвеску от стропа;

-откройте дроссель-вентиль ВН5 (рисунок 19), соединяющий напорную и сливную магистрали гидромотора механизма поворота;

-растормозите тормоз и установите между рычагом и корпусом гидроразмыкателя деревянную проставку для удержания тормоза в расторможенном состоянии;

-рукоятку управления механизмом поворота переведите в одно из рабочих положений;

-произведите поворот рамы в положение «стрела над кабиной водителя» путем вращения вала-шестерни 16 (рисунок 9) за квадратный хвостовик или потянув за грузовой канат полиспаста лебедки;

-закройте дроссель-вентиль ВН5 и уберите деревянную проставку.

Для опускания стрелы необходимо выполнить следующее:

-снимите колпачок 6 тормозного клапана (рисунок 36) гидроцилиндра подъема стрелы, заверните винт 8 и включите операцию опускания стрелы, регулируя скорость опускания стрелы ходом рукоятки управления механизмом подъема стрелы 2 (рисунок 18);

-выверните винт 8 и наверните колпачок 6 тормозного клапана.

Если на крюковой подвеске был подвешен груз, то сначала опускают груз на площадку, а затем втягивают секции стрелы и опускают стрелу.

Для втягивания секций стрелы необходимо выполнить следующее:

Если угол наклона стрелы относительно горизонта более 40°, операцию втягивания секций стрелы необходимо выполнять до операции опускания стрелы в следующей последовательности:

-переведите рукоятку управления секциями стрелы в положение «втягивание секций»;

-путем ослабления резьбового соединения между клапаном КТ1 (рисунок 19) и поршневыми полостями гидроцилиндров Ц9 и Ц10 выдвижения секций до появления течи рабочей жидкости, подставив емкость для ее сбора. Резьбовое соединение следует ослаблять осторожно, чтобы избежать быстрого складывания секций. Необходимо иметь ввиду, что полный объем поршневой полости гидроцилиндров Ц9 - 29 л и Ц10 - 31 л. После втягивания секций ослабленное соединение затяните.

При угле наклона стрелы к горизонту менее 40°, когда втягивание секций под действием их собственной массы не происходит, втягивание осуществляют после опускания стрелы в горизонтальное положение и укладывания ее на стойку поддержки стрелы. В этом случае используют, например, другой грузоподъемный кран с телескопической стрелой. При этом на неисправном кране

необходимо: ослабить резьбовые соединения между клапаном КТ1 (рисунок 19) и поршневыми полостями гидроцилиндров Ц9 и Ц10 выдвижения секций до появления течи рабочей жидкости, подставив емкость для ее сбора. Установите рукоятку 4 (рисунок 18) управления перемещением секций стрелы в положение на втягивание секций и зафиксируйте ее в этом положении (например, с помощью веревки). Осторожно выполняя операцию выдвижения секции стрелы другим (исправным) краном создайте горизонтальное усилие, прикладываемое к оголовку стрелы неисправного крана, предварительно подложив между оголовками кранов доску толщиной 40 мм, и задвиньте секции неисправного крана. После втягивания секций ослабленные соединения затяните. Освободите рукоятку 4 (рисунок 18) управления перемещением секций стрелы.

Для снятия крана с выносных опор:

-установите рукоятку 6 двухпозиционного крана (рисунок 47) в положение «от себя»;

-работая ручным насосом, втяните шток соответствующей гидроопоры на необходимую величину. Эти операции выполняются вдвоем. Таким образом, втяните все штоки гидроопор;

-работая ручным насосом приведите балки выносных опор из рабочего положения в транспортное, одновременно включив рукоятку 3 на втягивание балок выносных опор;

-закройте клапан 6 (Рисунок 20) на гидробаке, отсоедините шланг, поставьте заглушки, уберите рукоятку ручного насоса;

-выключите ограничитель грузоподъемности ОНК-140.

Если указанными методами не удается, втянуть секции стрелы или нет необходимого времени для этого, то необходимо снять кран с опор, повернуть поворотную раму как указано выше в положение «стрела назад» и уложите оголовок стрелы на подставки-«козлы», установленные на полу платформы прицепа, который должен транспортироваться вместе с краном на жесткой сцепке тягачом. При этом дроссель-вентиль ВН5 (рисунок 19) должен быть открыт, шестерня 2 (рисунок 9) демонтирована.

Если возникнут затруднения в укладке крюковой подвески на нижнюю раму, то разберите ее.

По прибытии крана на место стоянки все верните в исходное состояние, дроссель-вентиль ВН5 поставьте в нейтральное положение.
