Кран автомобильный КС-55713-5. Руководство - часть 19

Альбом рисунков IV

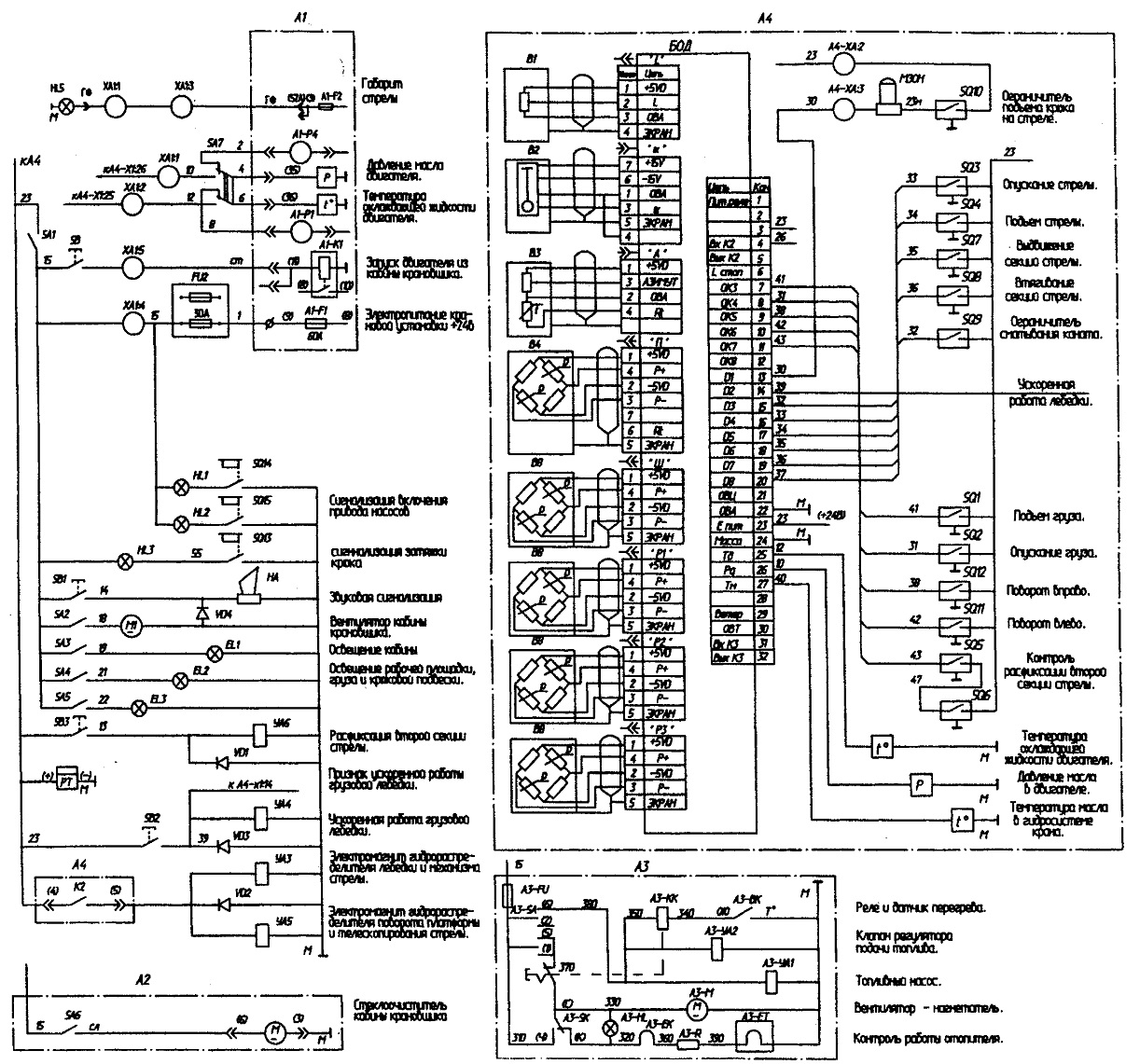

Рис 42 Схема электрическая принципиальная

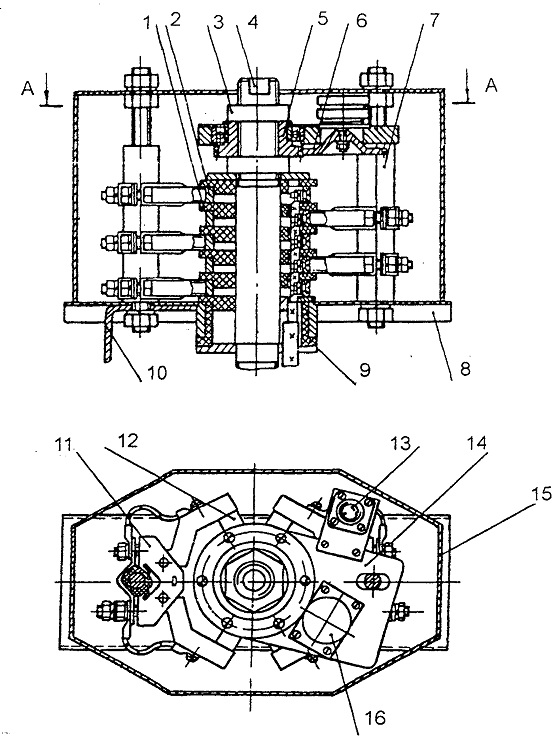

Рис. 43. Токосъемник:
1-изоляционное кольцо; 2-контактное кольцо; 3-гайка; 4-ось; 5-колесо зубчатое; 6-шестерня; 7-изоляционная стойка; 8-траверса; 9-втулка; 10-кронштейн; 11-щеткодержатель; 12-щетка; 13-штепсельный разъем; 14-корпус датчика азимута; 15-кожух; 16-потенциометр.

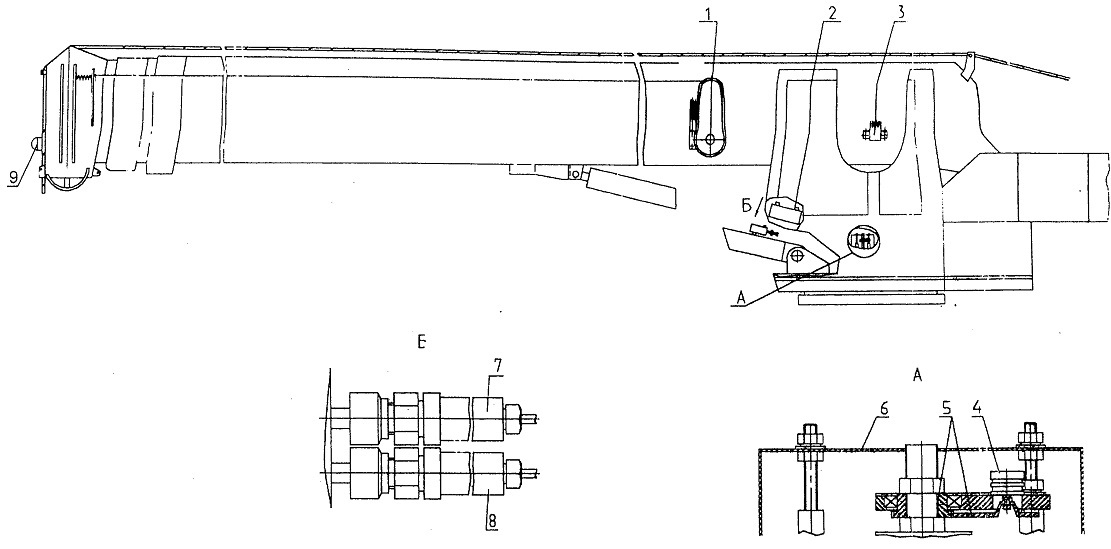

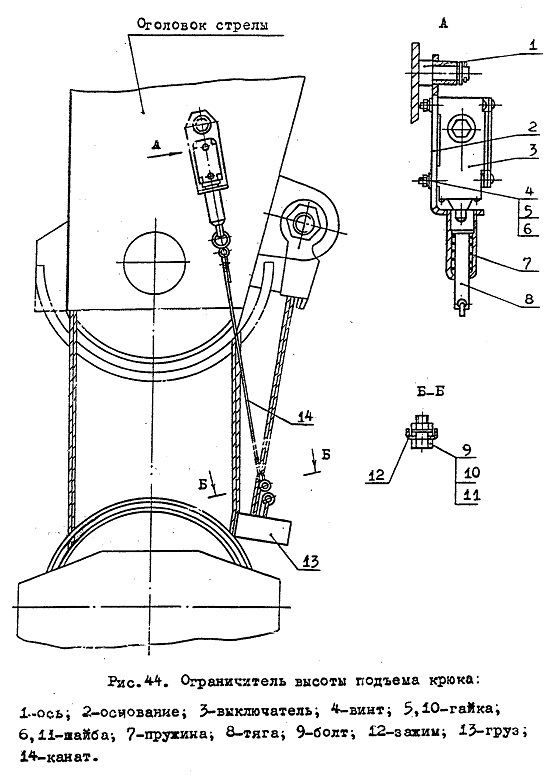

Рис 44

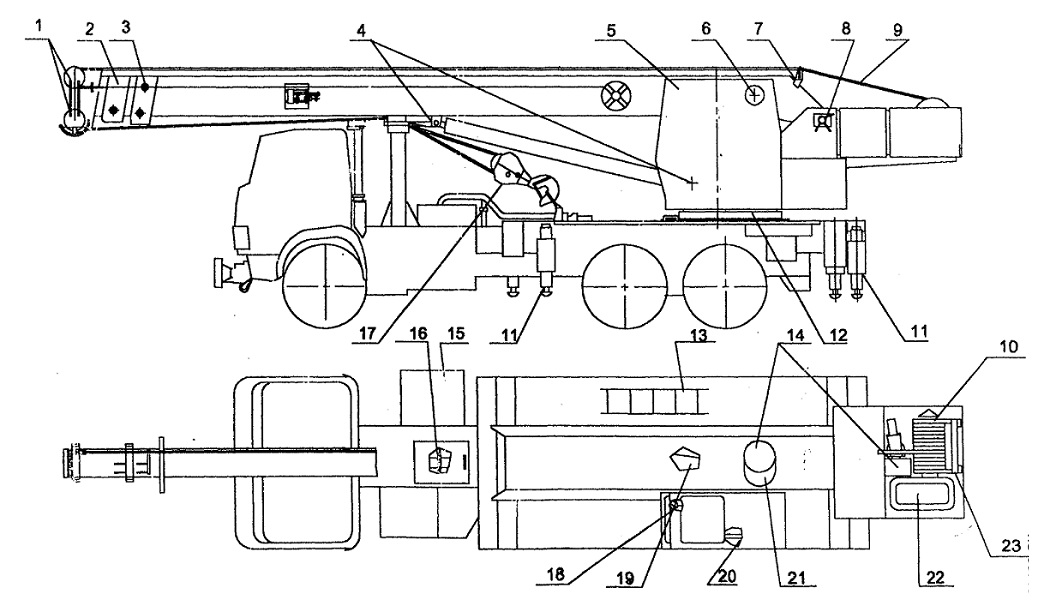

Рис. 45. Ограничитель нагрузки крана ОНК-140:
1 - датчик длины стрелы; 2 - блок обработки данных; 3 - датчик угла наклона маятниковый; 4 — датчик азимута; 5 —шестерни; 6— токосъёмник; 7 — преобразователь давления штоко-вой полости; 8- преобразователь давления поршневой полости; 9 -антенна модуля защиты от опасного напряжения (МЗОН).

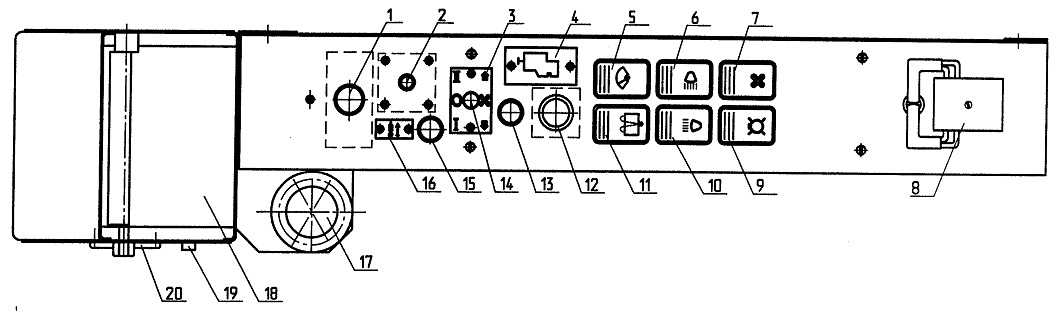

Рис. 46 Щиток приборов :
1 - контрольная спираль отопителя ; 2 - реле отопителя ; 3,4,16 - таблички ; 5- выключатель стеклоочистителя ; 6,10 — выключатели фар освещения груза и рабочей площадки ; 7 - выключатель вентилятора; 8 - блок защиты ПР-11к ; 9 - выключатель плафона; 11 - выключатель приборов контроля и безопасности ; 12 - кнопка управления запуском двигателя ; 13 - лампа контроля включения крана затяжки крюка; 14 - переключатель режимов работы отопителя ; 15 - сигнальная лампа отопителя ; 17 - креномер ; 18 - блок обработки данных ОНК-140 ; 19 - предохранитель отопителя ; 20 - счетчик моточасов

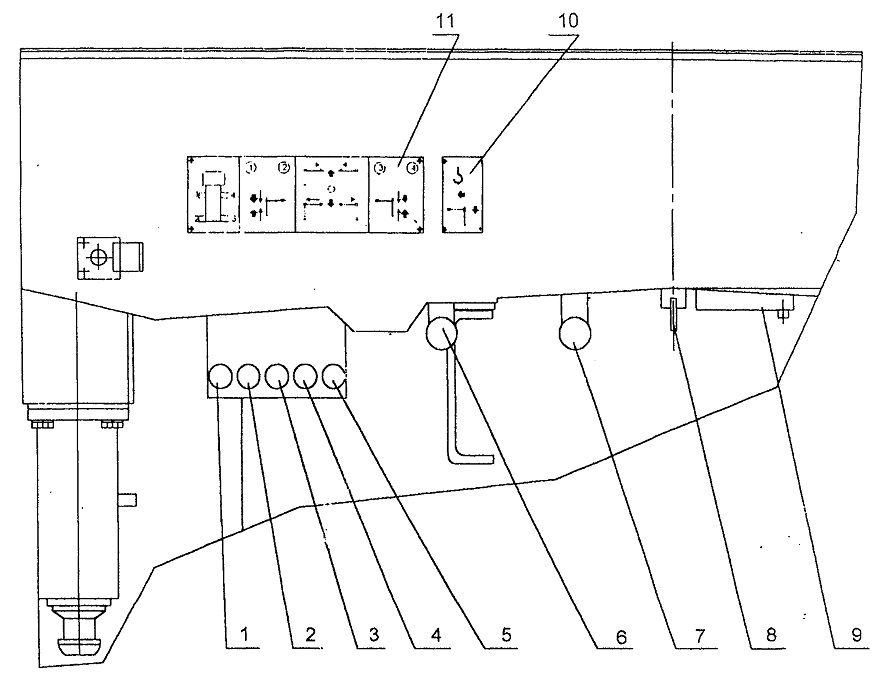

Рис. 47. Органы управления на задней балке опорной рамы:

1, 2, 4. 5 - рукоятки управления гидроцилиндрами вывешивания крана; 3 - рукоятка управления выдвижением (втягиванием) балок выносных опор;
6 - рукоятка переключения потока рабочей жидкости; 7 - рукоятка включения прогрева рабочей жидкости; 8-рукоятка управления топливоподачей; 9 - указатель угла наклона крана; 10,11-таблички

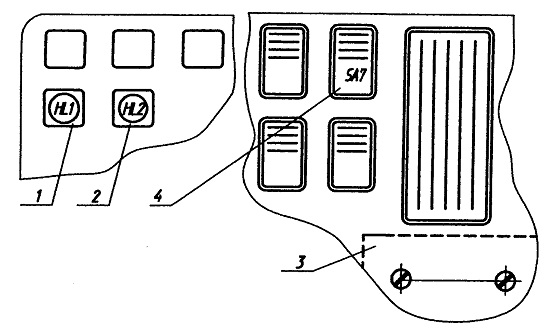

Рис.48. Органы управления и приборы в кабине водителя :
1,2 - контрольные лампы включения насосов; 3 - блок предохранителей; 4 - переключатель приборов контроля работы двигателя.

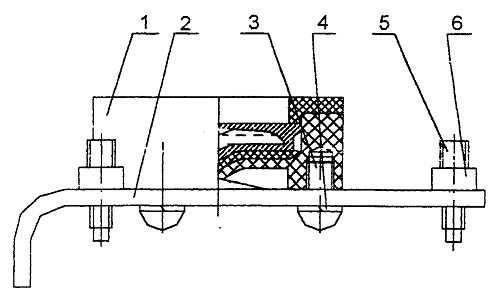

Рис. 49. Указатель угла наклона крана:
1 - ампула креномера; 2, - кронштейн; 3,5 - винты; 4 - шайба; 6 - гайка.

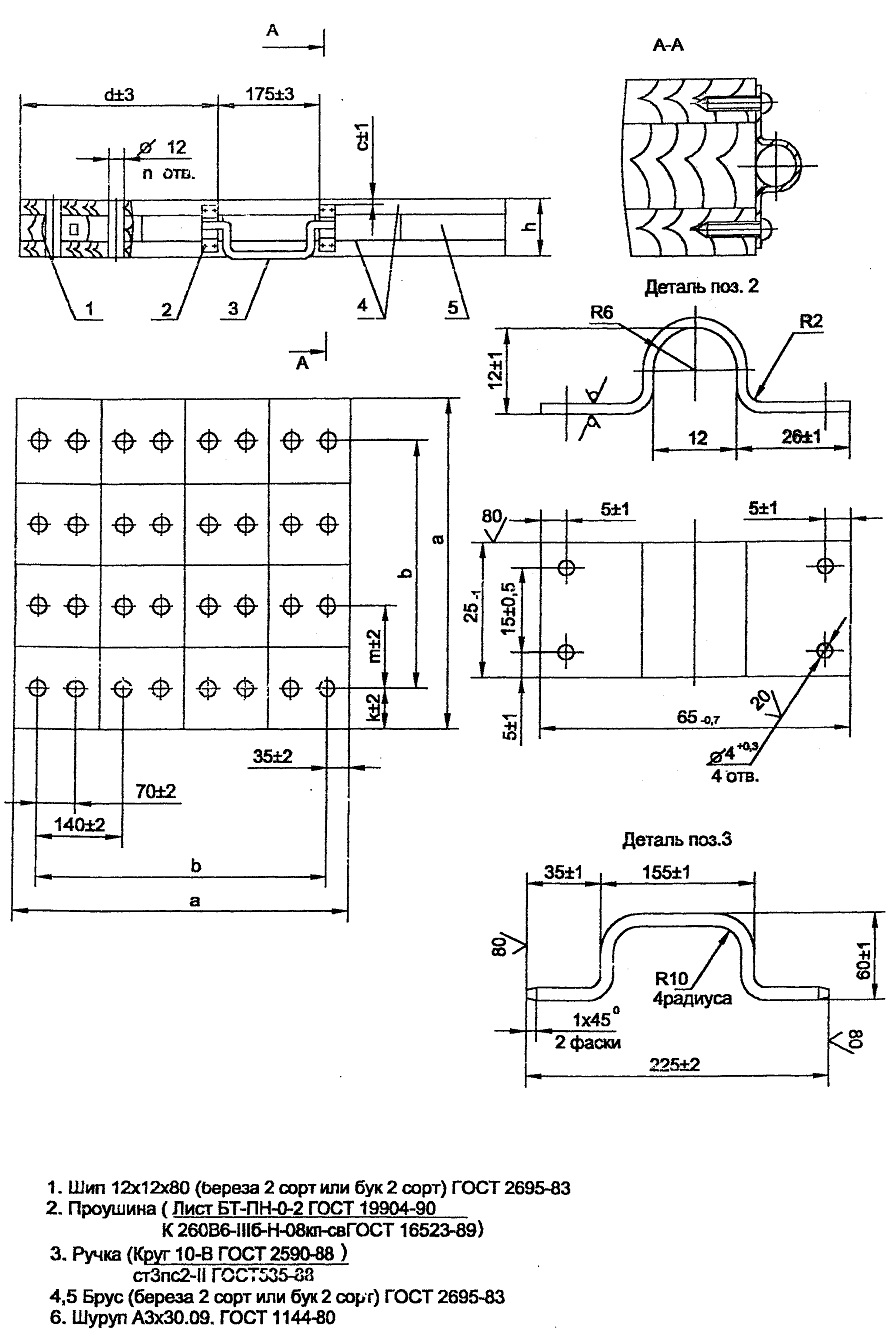

Рис. 50. Подкладка

Рис 51 схема смазки крана

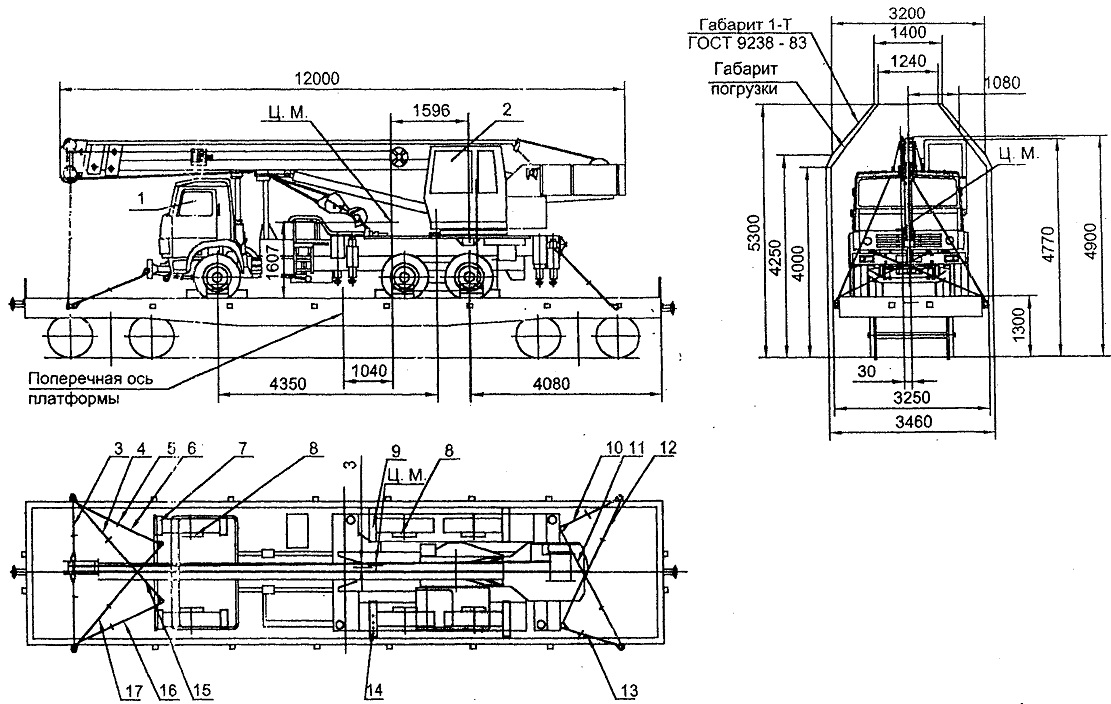

Рис. 51 Схема размещения и крепления крана на железнодорожной платформе (габарит 1-Т):
1- защита стекол кабины шасси; 2 - защита стекол кабины машиниста; 3,4,6,10,11,12,13,15.16,17 - растяжки; 5 - колышек; 7,8,9 - бруски; 14 - гвозди.
