Кран автомобильный КС-55713-5. Руководство - часть 18

Альбом рисунков III

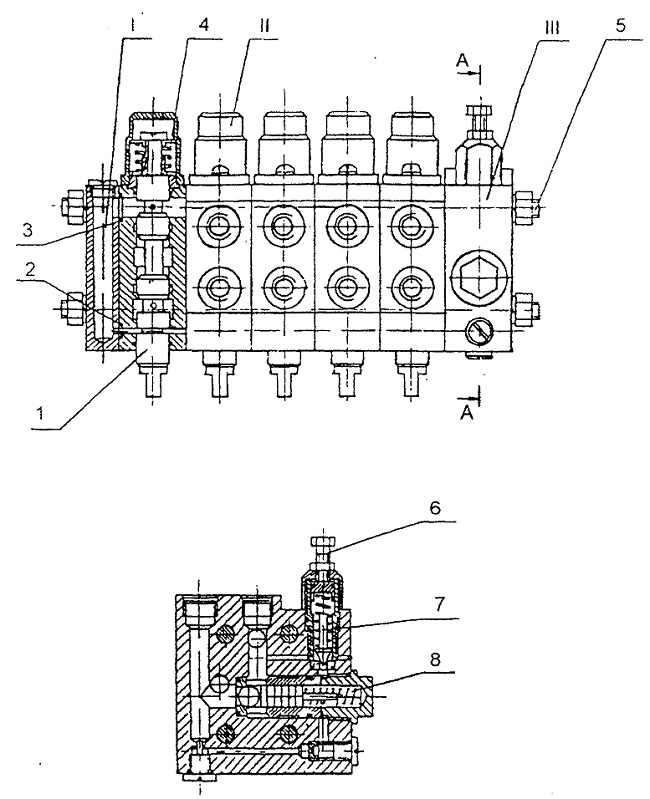

Рис. 29. Гидрораспределитель:
I - сливная крышка; II - рабочая секция; III - предохранительно - переливная секция; 1 - золотник; 2,3 - кольца уплотнительные; 4 - пружина; 5 - шпилька; 6 - винт регулировочный; 7 - клапан предохранительный; 8 - клапан переливной.

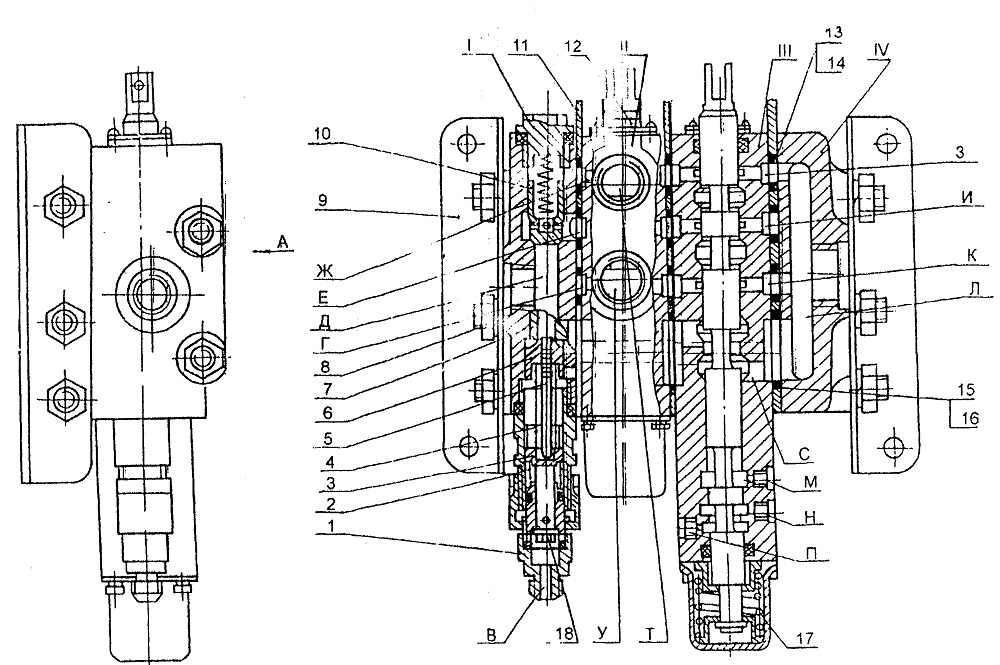

Рис. 30. Гидрораспределитель;
1-клапан предохранительный; 2, 4, 17-пружины; 3-поршень; 5-плунжер; 6-клапан; 7-седло; 8-шпилька; 9-кронштейн; 10-обратный клапан; 11-пластина;
12-золотник; 13,15-кольца;14,16-кольца бандажные; 18-гайка.
I-напорная секция: II, III-рабочие секции; IV-сливная секция; В, Д, М-от насоса; Г, Е, Ж-напорные каналы; 3, И, К, П-полости рабочих секций; Л-слив:
T, У-рабочие отводы; Н-к размыкателю тормоза; С-переливной канал.

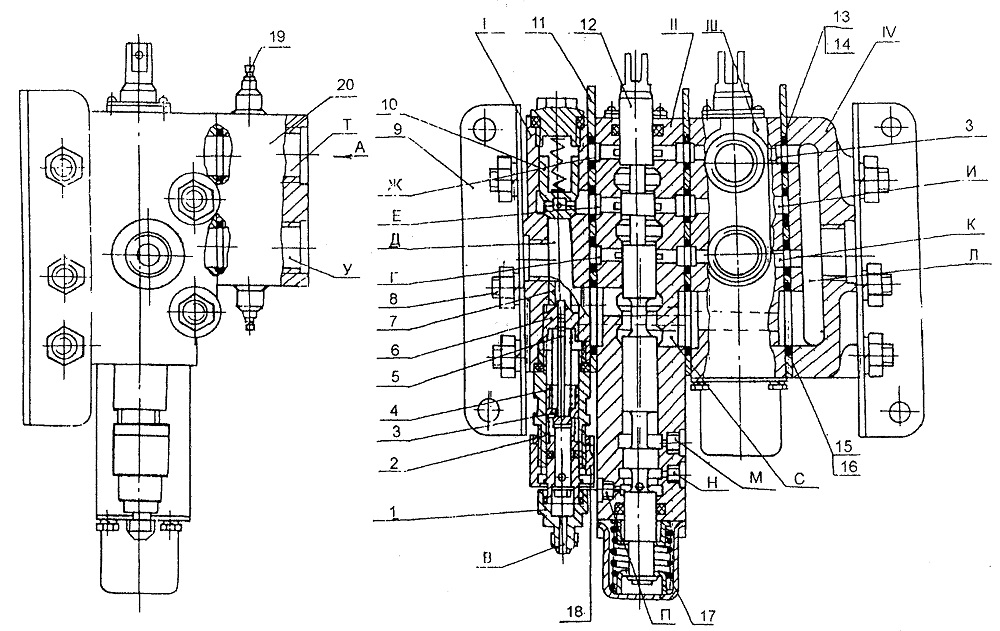

Рис. 31. Гидрораспределитель:
1-клапан предохранительный: 2, 4, 17-пружины; 3-поршень; 5-плунжер; 6-клапан; 7-седло; 8-шпилька; 9-кронштейн; 10-обратный клапан; 11-пластина; 12-золотник; 13, 15-кольца; 14, 16-кольца бандажные; 18-гайка; 19-винт; 20-блок предохранительных клапанов.
I-напорная секция; II, III-рабочие секции; IV-сливная секция; В, Д, М-от насоса; Е, Ж-напорные каналы: Л-слив; Т. У-рабочие отводы; Н-к размыкателю тормоза; С-переливной канал.

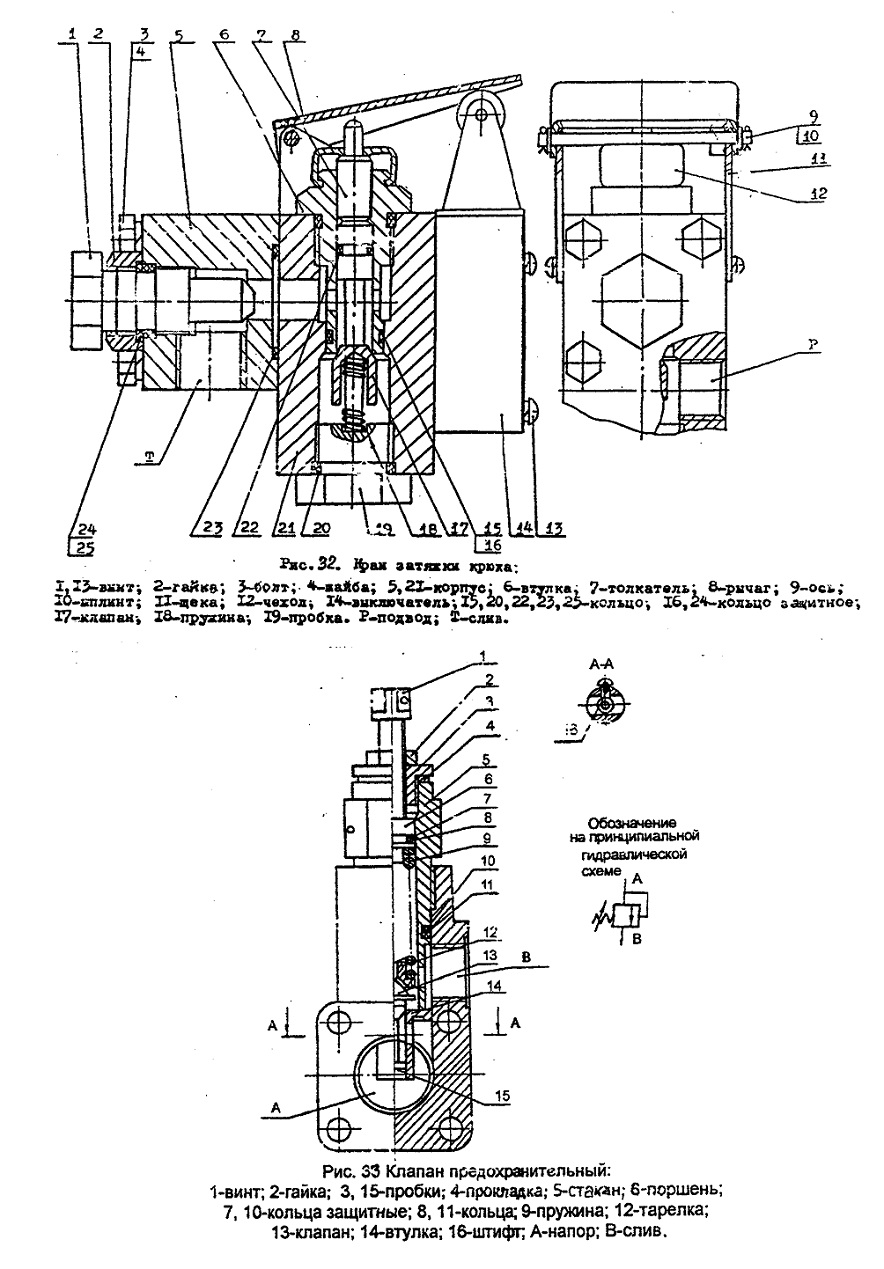

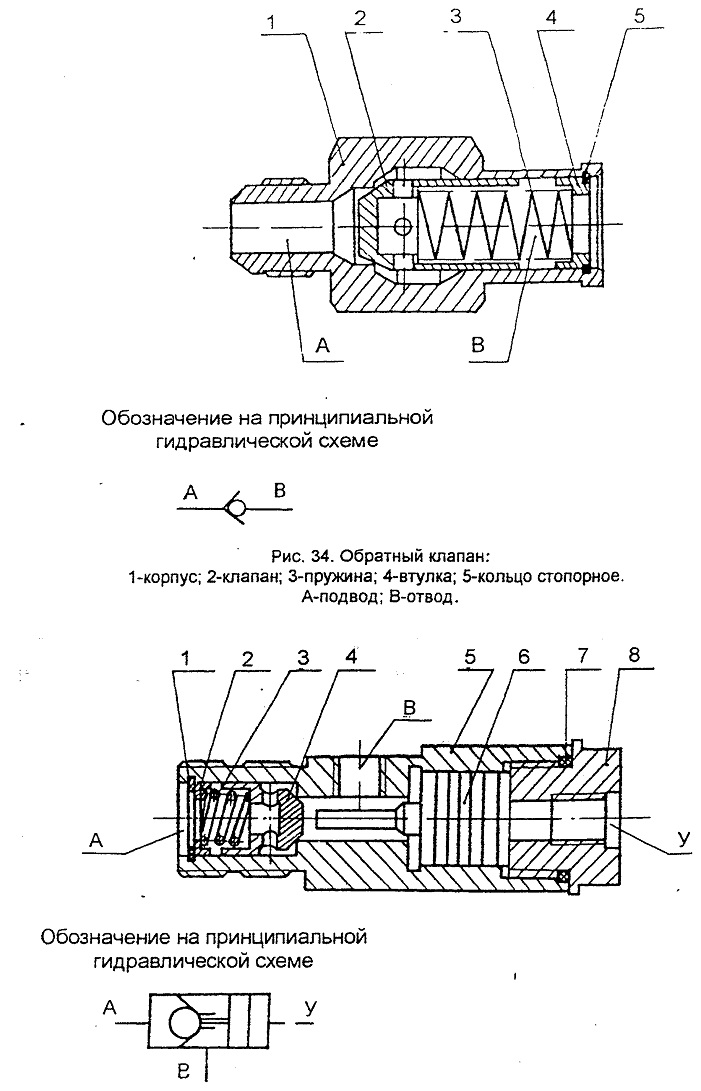

Рис. 35. Гидрозамок:
1-кольцо стопорное; 2-шакбг; 3-пружина; 4-клапан; 5-корпус; 6-поршень; 7-кольцо; 8-штуцер; А-подвод; В-отвод; У-управление.

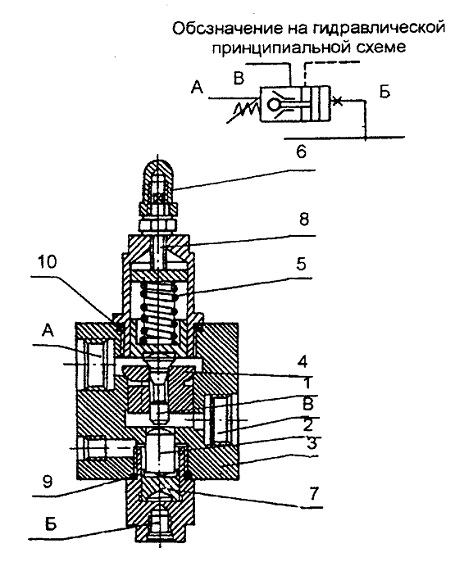

Рис. 36. Тормозной клапан:
1-золотник; 2-плунжер; 3-корпус; 4-обратный клапан; 5-пружина; 6-колпачок; 7-поршень; 8-регулировочный винт; 9,10-кольца; A-к гидродвигателю; Б-управление; В-к гидрораспределителю.

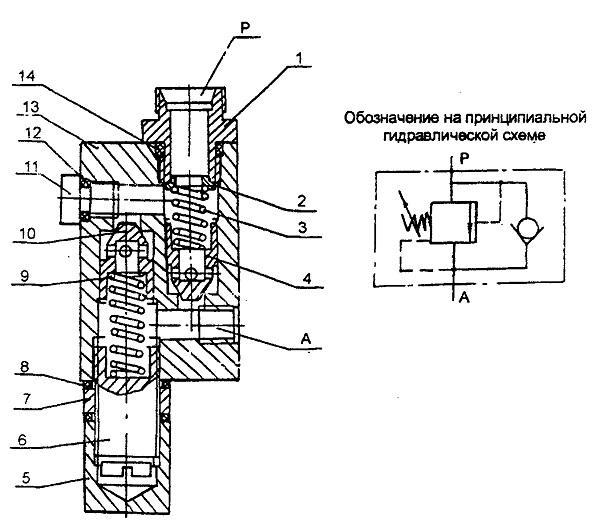

Рис. 37. Клапанный блок:
1-штуцер; 2-шайба; 3, 9-пружины; 4-обратный клапан; 5-колпачок, 6-винт; 7-контргайка; 8-прокладка; 10-дифференциальный клапан; 11-пробка; 12, 14-кольца; 13-корпус.
Р-подвод, А-отвод.

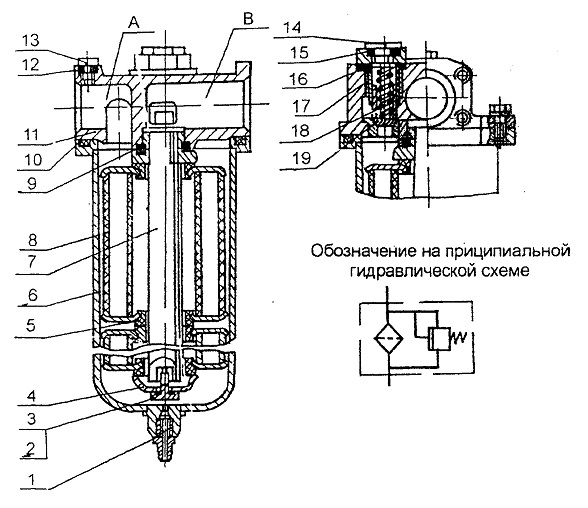

Рис. 38. Фильтр:
1-конусный затвор; 2, 9, 10, 12, 15, 16-кольца; 3-болт; 4-чашка; 5-манжета; б-отстойник; 7-стержень; 8-фильтроэлемент; 11-крышка; 13, 14-пробки; 17-штуцер; 13-пружина; 19-клапан; A-от гидрораспределителя; В-в бак.

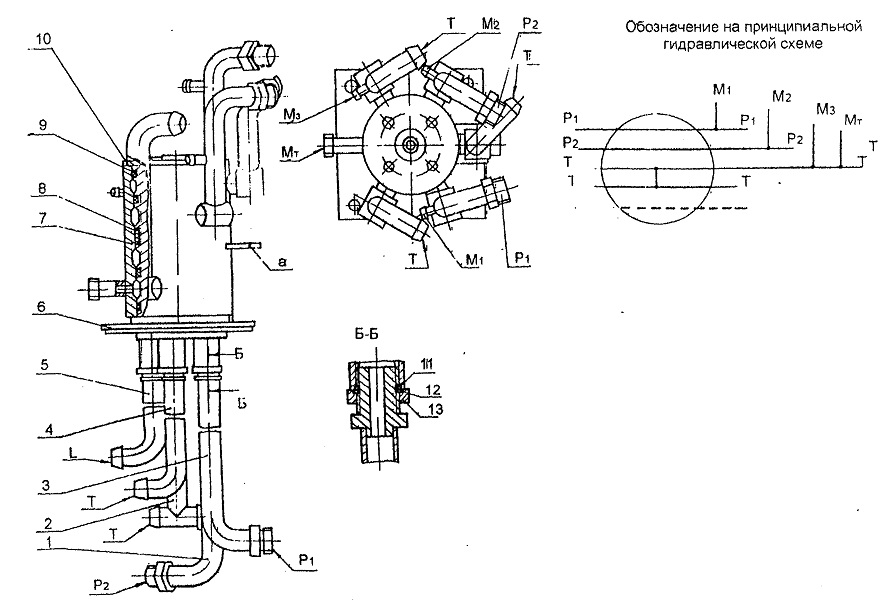

Рис. 39. Вращающееся соединение :
1, 2, 3, 4, 5-трубы; 6-корпус; 7-обойма; 8,12-кольца защитные; 9,11-кольца; 10-шайба; 13-гайка; Р1, Р2-напор; Т-слив; L-дренаж; М1, М2, М3-отводы к манометрам; Мт-отвод к датчику температуры.

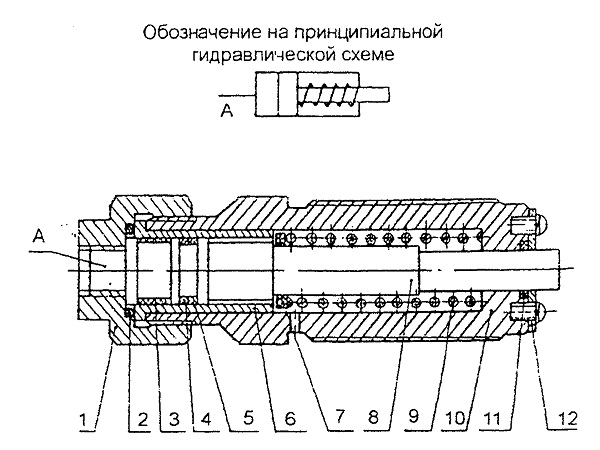

Рис. 40. Размыкатель:
1-гайка; 2, 4-кольца; 3-лента; 5,11-кольца защитные; 6-втулка; 7-шайба; 8-шток; 9-пружина; 10-корпус; 12-крышка. А-подвод.

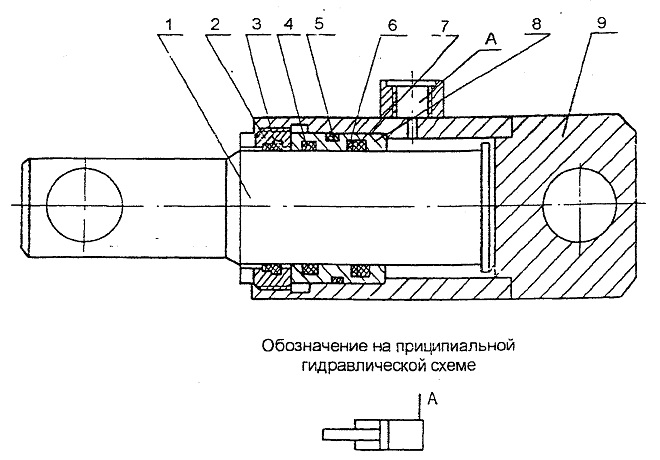

Рис. 41. Гидротолкатель:
1-плунжер; 2-гайка; 3-грязесъемник; 4, 5, 7-кольца, 6-кольцо защитное; 8-втулка; 9- корпус. А-подвод.
