Кран автомобильный КС-55713-5. Руководство - часть 17

Альбом рисунков II

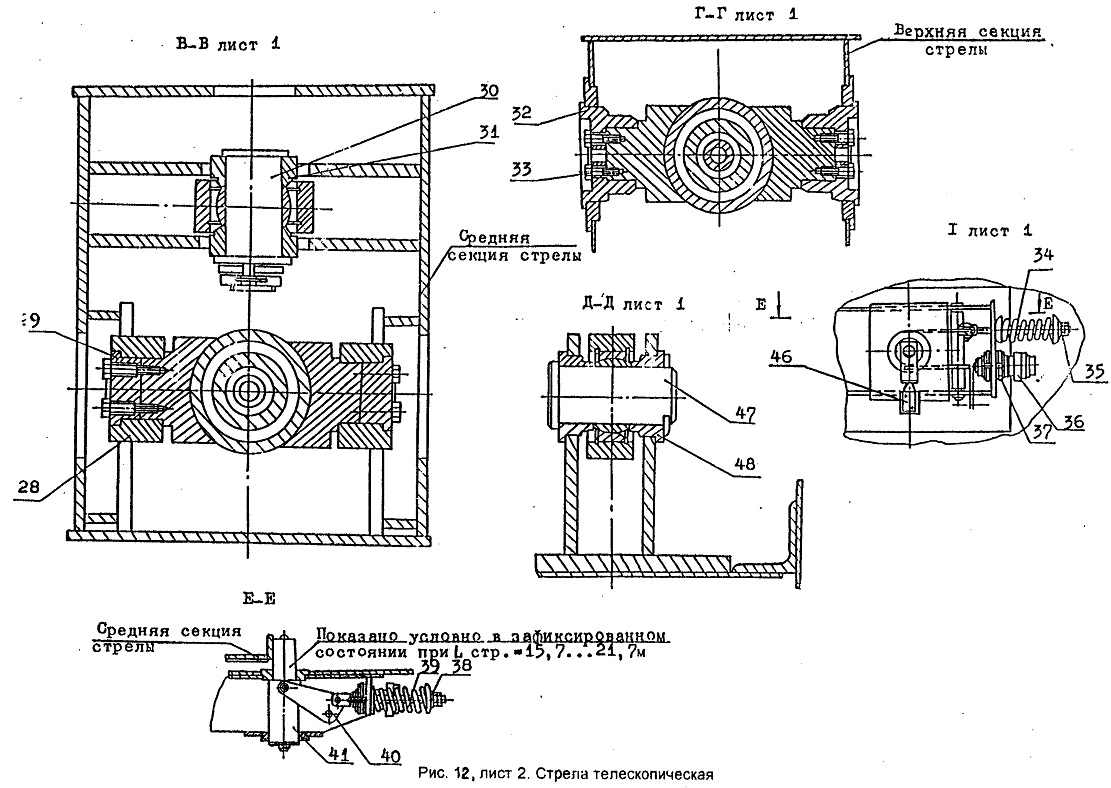

Рис. 12, лист 2. Стрела телескопическая

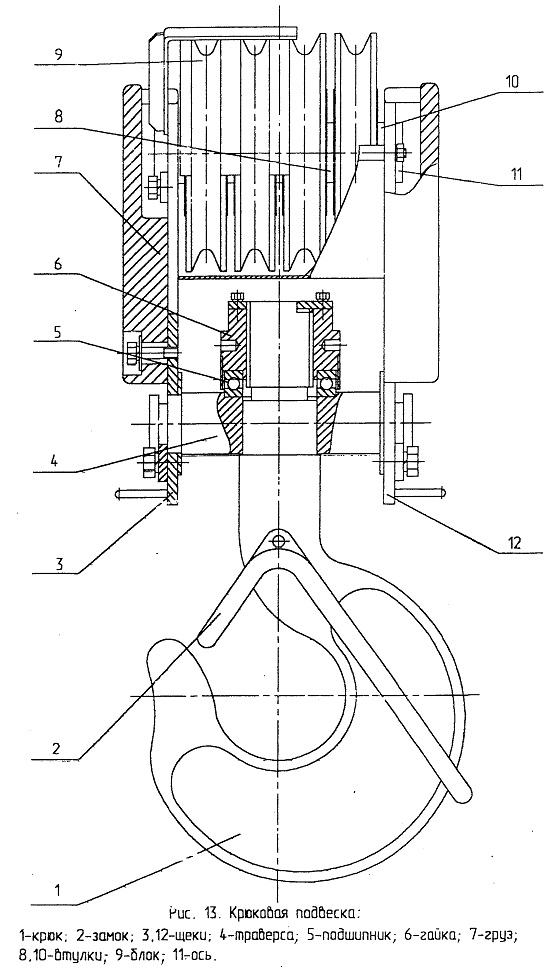

Рис. 13

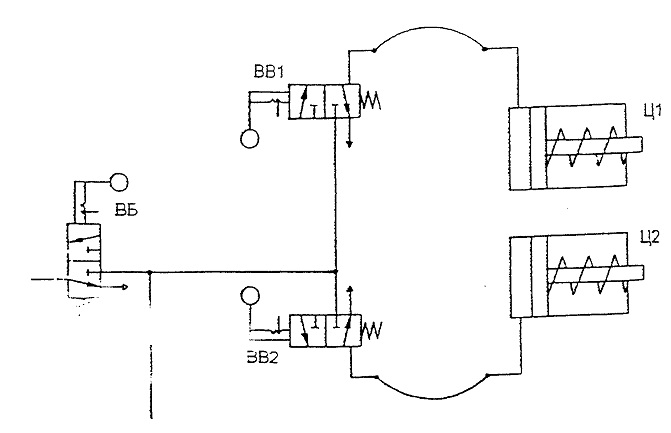

Рис. 16 Схема пневматическая:
ВВ1, ВВ2 - краны включения КОМ; ВБ - кран включения блокировки межосевого дифференциала; Ц1, Ц2 - пневмоцилиндры КОМ.

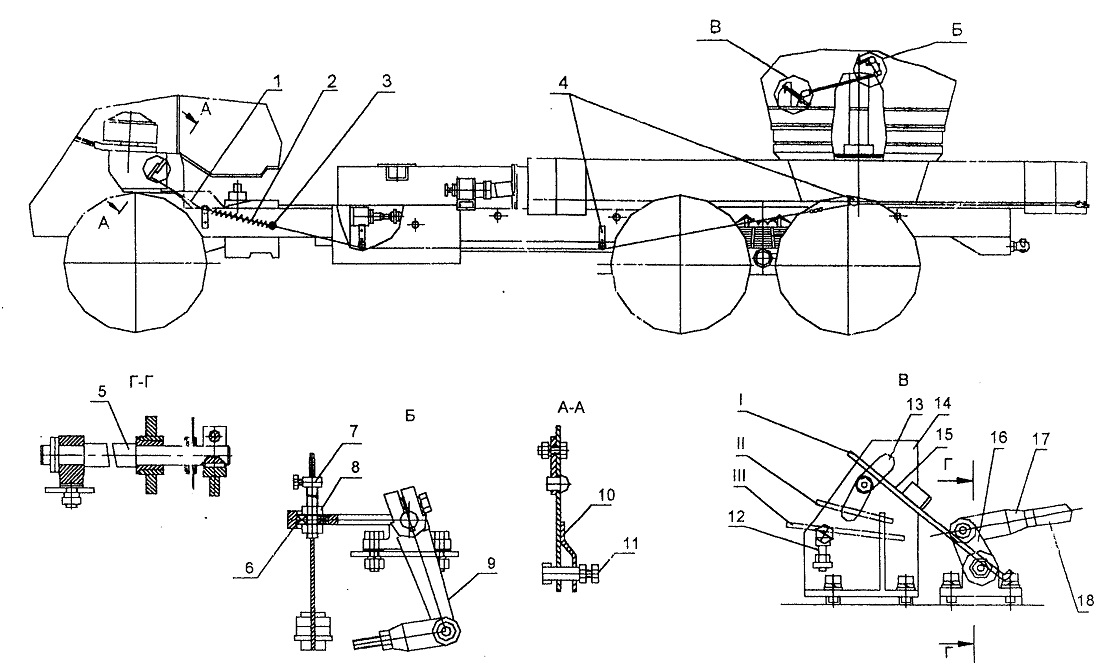

Рис. 17. Привод управления двигателем:
1-трос; 2-пружина; 3, 7, 11-зажимы; 4-обводной блок; 5-ось; 6, 9, 10, 16-рычаги; 8-гайка; 12-регулировочный болт; 13-фиксатор;
14-кронштейн; 15-педаль; 17-втулка; 18-тяга.

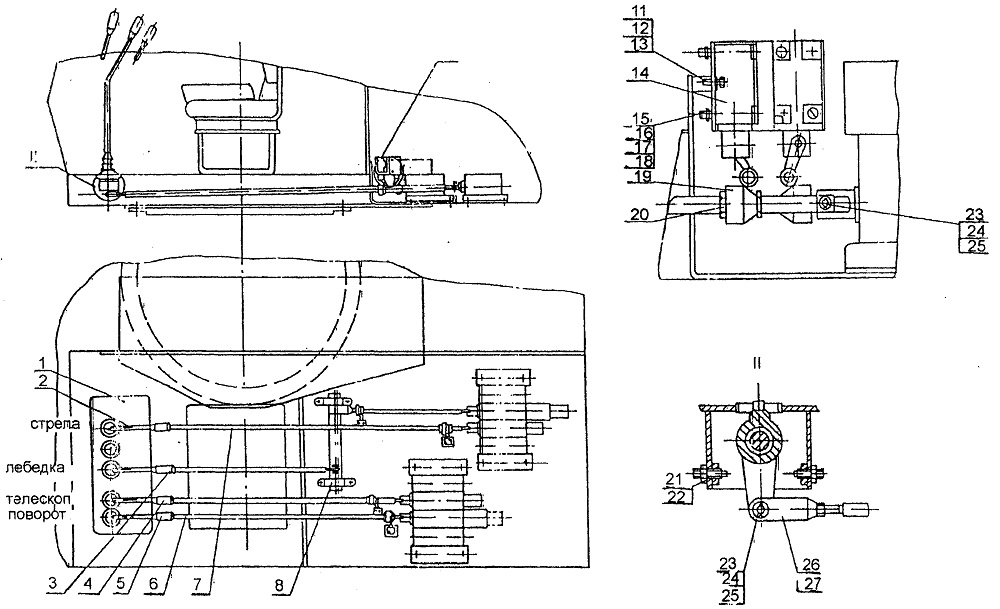

Рис. 18. Привод управления крановыми операциями:
1-блок управления; 2, 3, 4, 5-рукоятки; 6, 7-тяги; 8-кронштейн; 11-болт; 12, 13,17, 18, 24-шайбы; 14-выключатель; 15, 21-винты; 16, 20, 22, 27-гайки; 19-упор;
23-ось; 25-шплинт; 26-вилка,

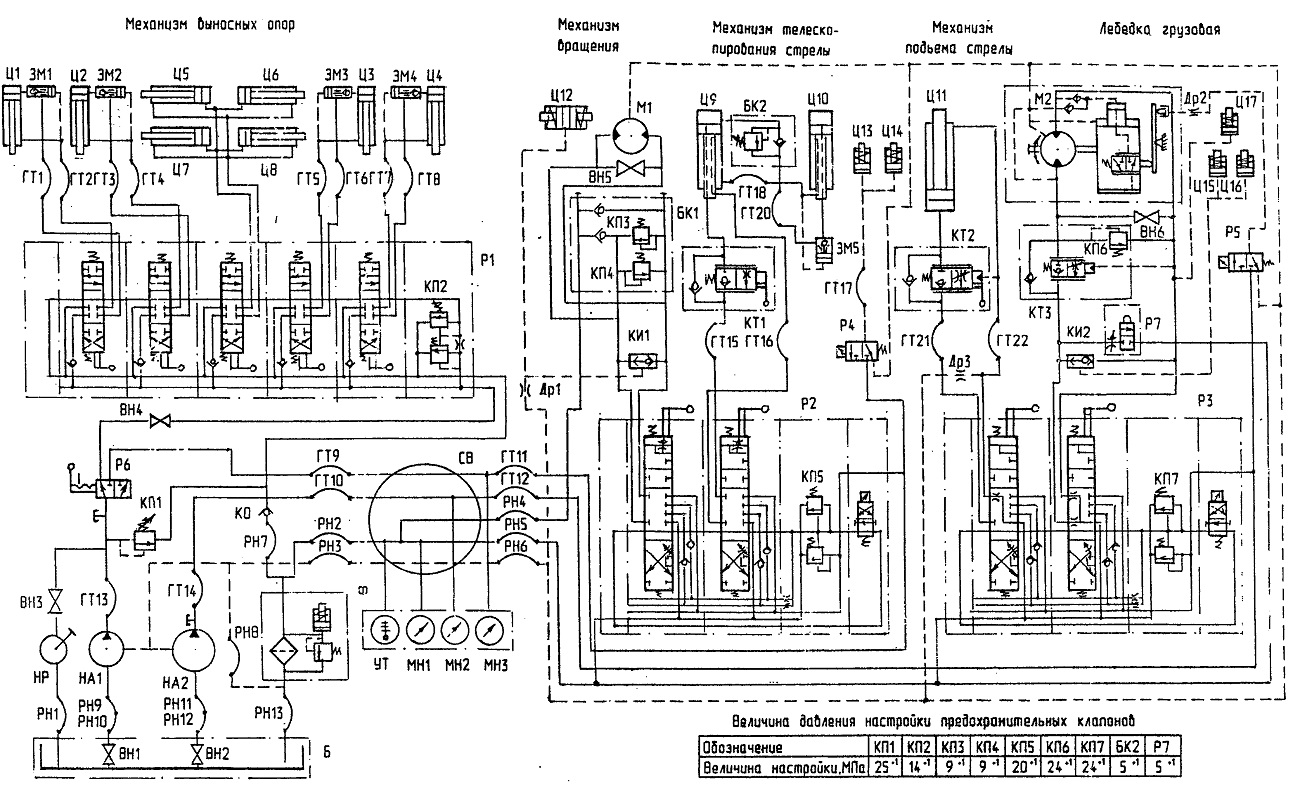

Pиc.19 Схема гидравлическая принципиальная

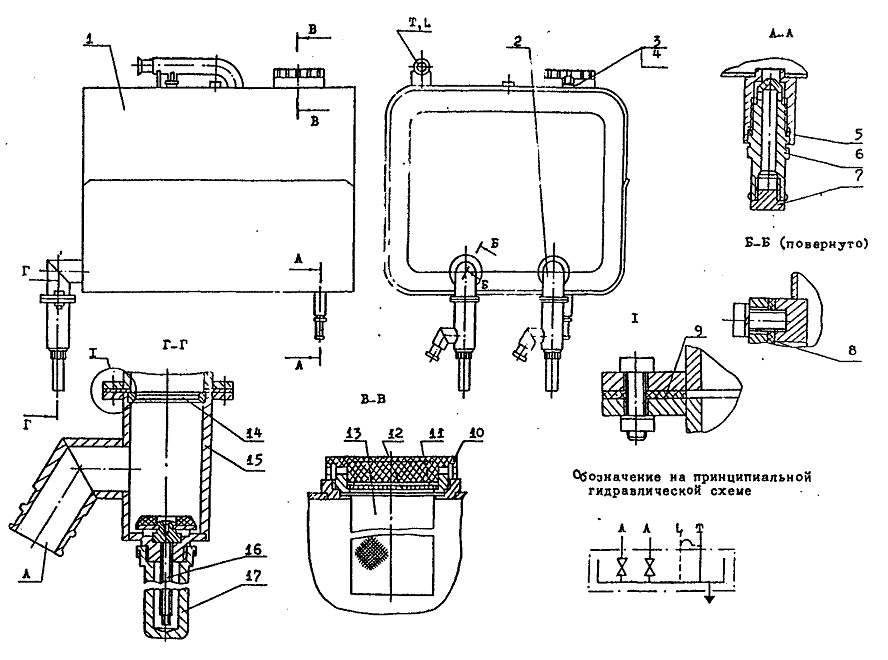

Рис. 20. Гидробак:
1 -корпус бака; 2-угольник; 3-маслоуказатель; 4-шайоа; 5-кольцо; 6-клапан; 7-пробка; 8, 9-прокладки; 10-крышка; 11-фильтроэлемент; 12-диафрагма; 13-фильтр;
14-кольцо; 15-корпус; 16-запорный клапан; 17-колпачок.
А-всасывающий патрубок; L-дренажный патрубок; Т-сливной патрубок,

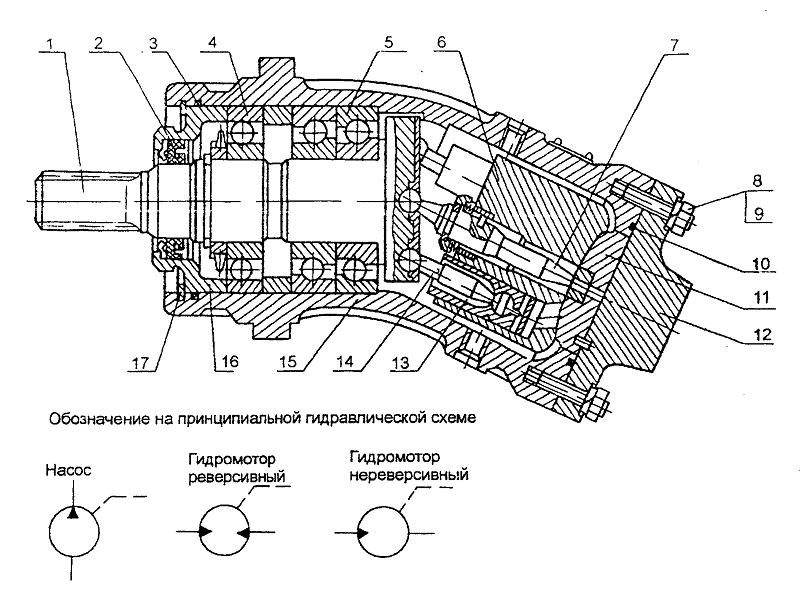

Рис. 21. Насос-гидромотор:
1-вал; 2-манжета; 3-кольцо; 4, 5-подшипники; 6-блок цилиндров; 7-ось; 8-болт; 9-шайба; 10-кольцо;
11-распределитель; 12-крышка; 13-поршень; 14-шатун; 15-корпус; 16-крышка; 17-стопорное кольцо.

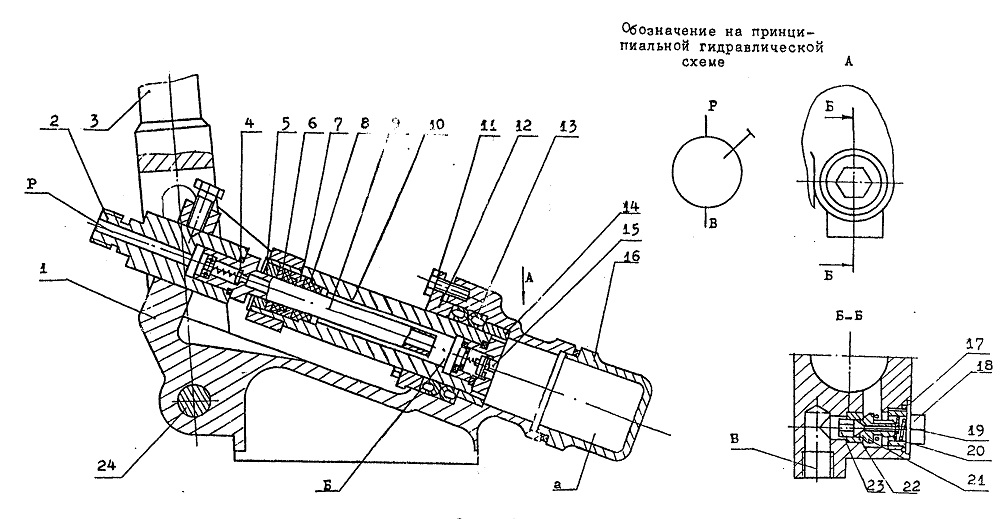

Рис.22 Ручной насос:
1-корпус; 2,7-втулки; 3-рычаг; 4,15,21 -клапаны; 5,19ч-айки; 6-шайба; 8,13-манжеты; 9,10-плунжеры 11-винт; 12,16-крышки; 14-кольцо; 17-прокладка; 18-пробка; 20-пружина; 22-седло;. 23-стержень; 24-ось; В-всасывание; Р-нагнетание.

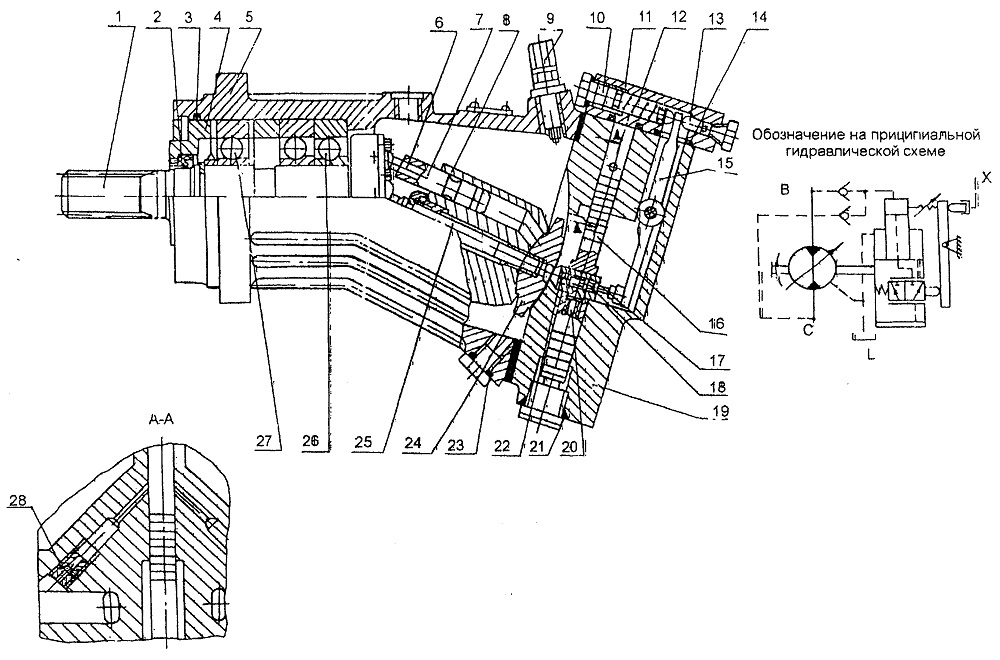

Рис. 23. Гидромотор регулируемый:
1-еал; 2-манжета; 3,14. 21, 23-кольца; 4,11-крышки; 5-корпус; 6-шатун; 7,16-поршни; 8-блок; 9, 20-винты; 10-пробка; 12, 22-пружины; 13-плунжер; 15-рычаг; 17-
палец; 18-золотник; 19-корпус регулятора; 24-распределитель; 25-шип; 26, 27-подшипники; 28-обратный клапан.
В-напор; С-слив; L-дренаж; Х-управление.

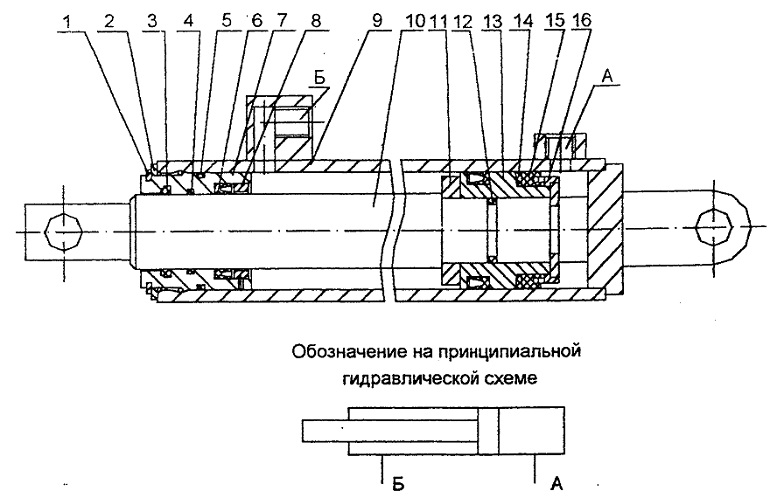

Рис. 24. Гидроцилиндр выдвижения балок выносных опор:

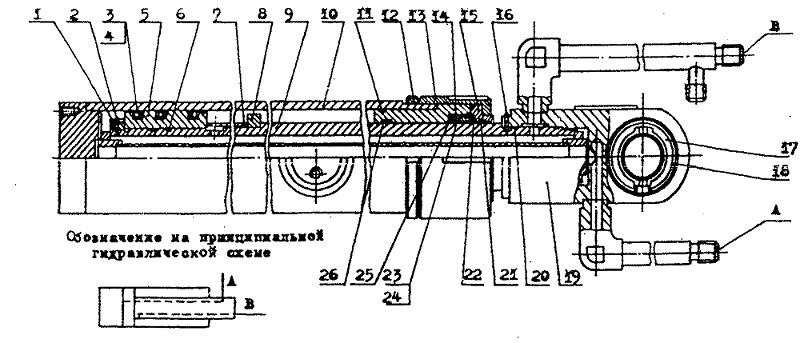

1 - кольцо стопорное: 2,11 - шайбы; 3 - грязесъемник; 4,5,12 - кольца уплотнительные; 6,15 - манжеты; 7 - крышка; 8 - втулка;9 - гильза; 10 - шток; 13 - поршень; 14 - кольцо защитное; 16 - манжетодержатель. А, Б - подводы

Рис. 25. Гидроцилиндр выносной опоры 1 - грязесъемник; 2,3 - кольца стопорные; 4 - втулка; 5,12 - кольца защитные; 6,7 - кольца; 8 - шток-поршень; 9 - корпус; 10,13 - ленты направляющие; 11 - манжета. А,В - подводы.

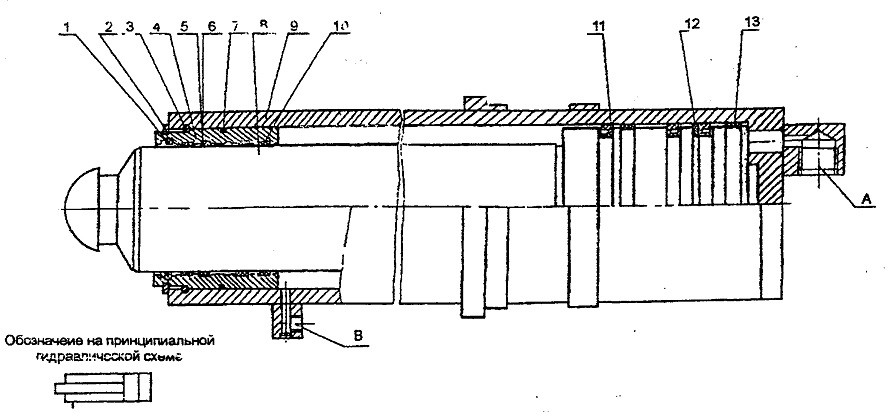

Рис. 26. Гидроцилиндр выдвижения верхней секции стрелы:
1,12,13-гайки; 2,16, 18-кольца стопорные; 3-манжета; 4, 22-кольца защитные;5-поршень; 6,11-кольца; 7-проставка; 8-кольцо опорное; 9-шток; 10-корпус; 14-крышка; 15-фланец; 17-подшипник; 19-проушина; 20-шайба защитная; 21-грязесъемник; 23-шайба защитная; 24-кольцо защитное; 25-кольцо упорное; 26-лента направляющая.
А, В-подводы

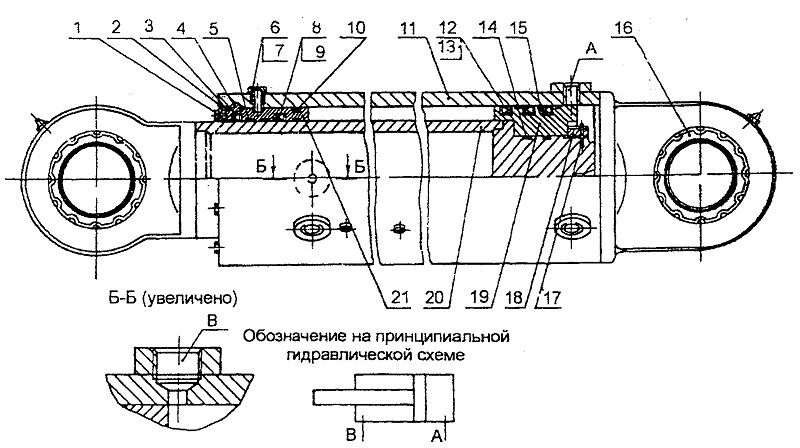

Рис. 27. Гидроцилиндр подъема стрелы:
1-грязесъемник; 2-кольцо; 3-сальник; 4,17-кольца стопорные; 5-лента направляющая; 6-винт; 7-штифт; 8, 12-манжеты; 9, 15-кольца защитные; 10-кольцо; 11-корпус; 13-шайба защитная; 14-кольцо защитное; 16-подшипник; 18-гайка; 19-поршень; 20-шток; 21-крышка. А, В-подводы.

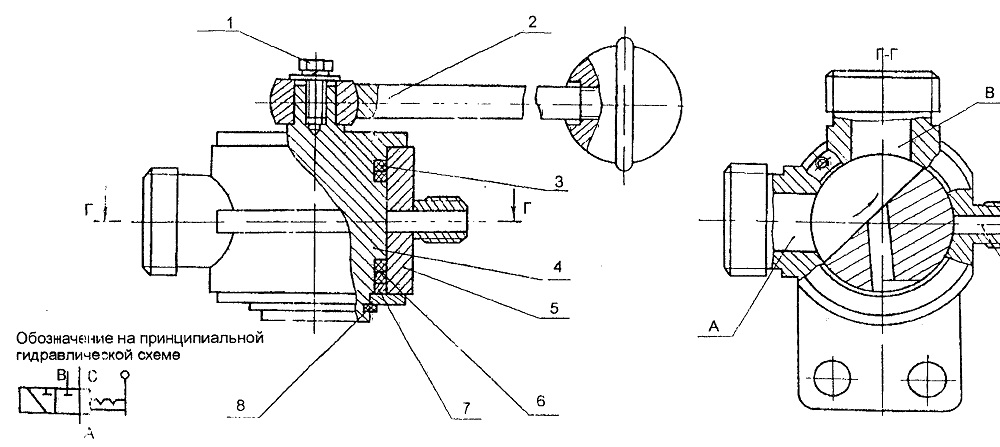

Рис.28 Кран двухходовой:
1-болт; 2-ручка; 3-шайба защитная; 4-корпус; 5-обойма; 6-кольцо; 7-шайба; 8-кольцо стопорное. A-от насоса; В-к гидроагроагрегатам поворотной части; С-к цилиндрам выносных опор.
