Кран автомобильный КС-55713-5. Руководство - часть 16

Альбом рисунков I

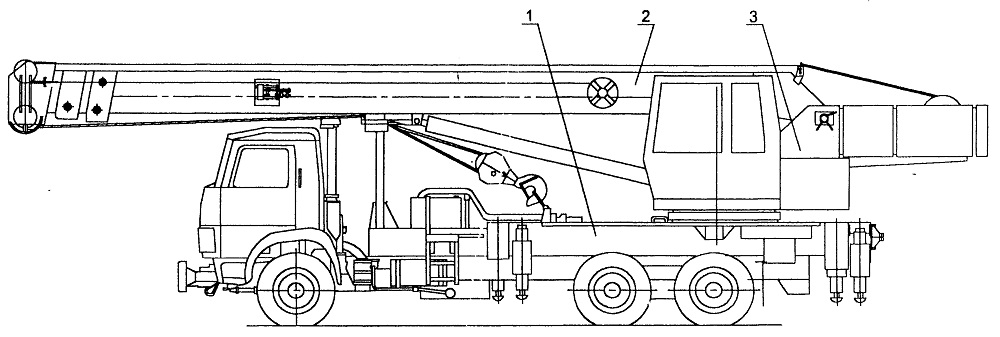

Рис. 1. Кран автомобильный:
1-неповоротная часть; 2-рабочее оборудование; 3-поворотная часть.

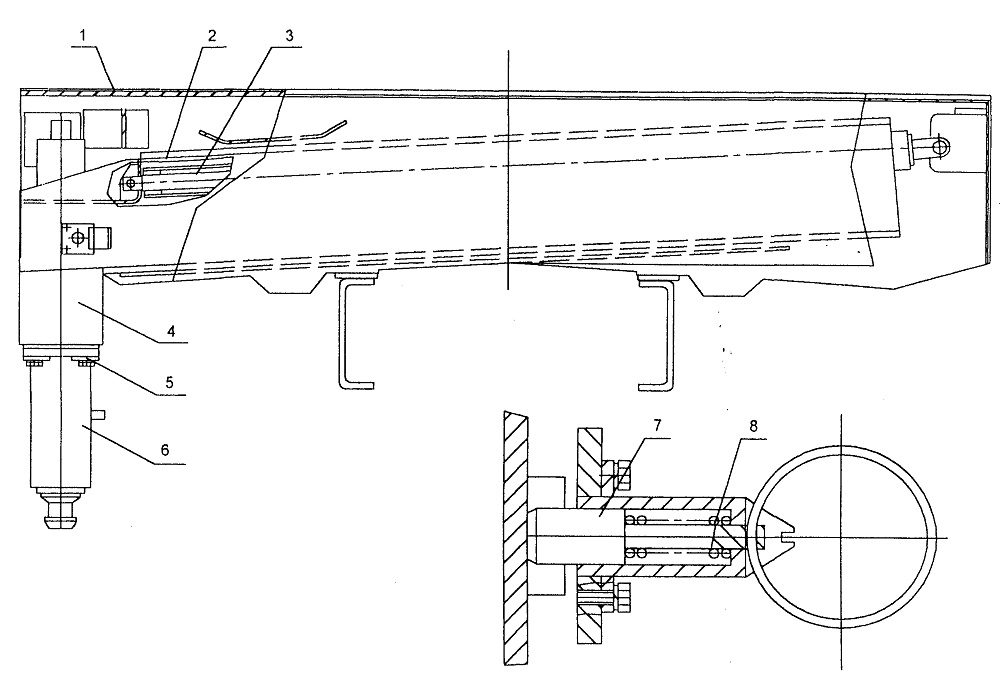

Рис. 2. Опора выносная;
1 - поперечная балка; 2 - балка; 3 - гидроцилиндр выдвижения балки; 4 - обойма; 5 - ригель; 6 - гидроцилиндр вывешивания; 7 - фиксатор; 8 - пружина,

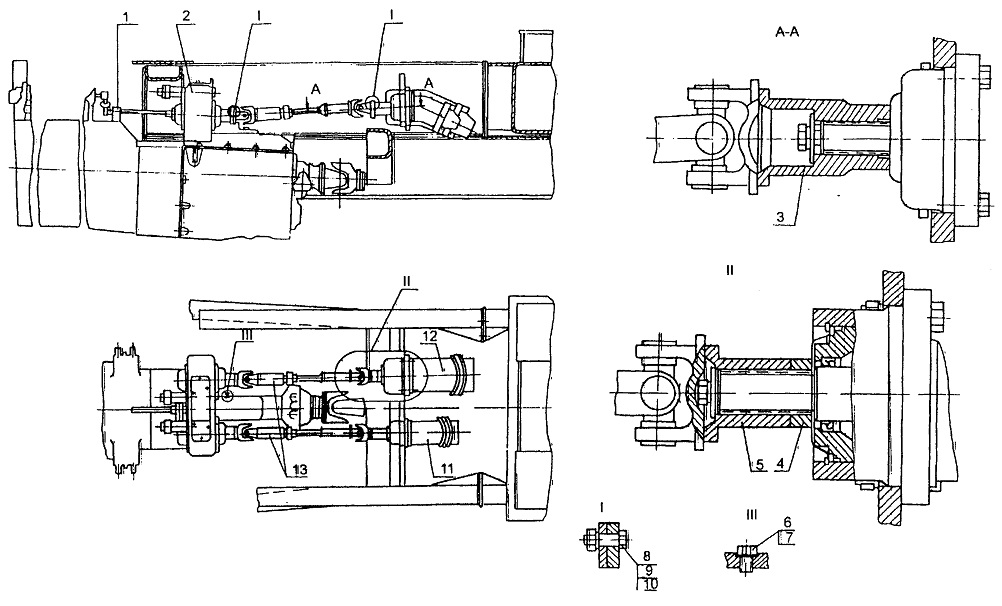

Рис. 3. Привод насосов:
1- сферическая опора; 2 - коробка отбора мощности (КОМ); 3, 5 - фланцы; 4 - кольцо; 6 - пробка; 7,10 - шайбы, 8 - болт, 9 - гайка, 11,12 - насосы,
13 - карданный вал.

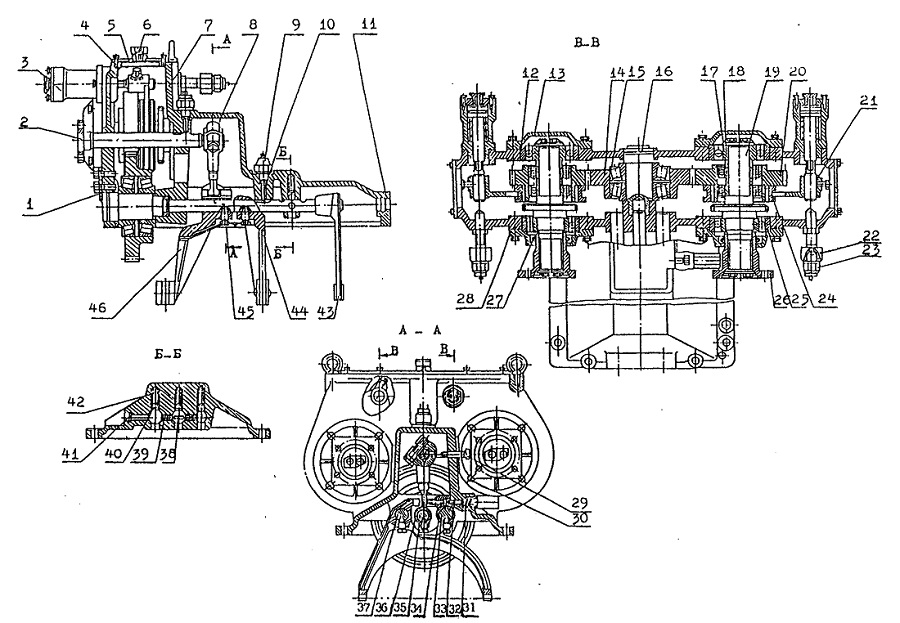

Рис. 4. Коробка отбора мощности:
1-планка; 2, 33, 35, 37-шестерни; 3-пневмоцилиндр; 4-прокладка; 5, 13, 28-крышки; 6-сапун; 7-картер; 8-рычаг; 9, 23-выключагели; 10-штырь;

11, 41-заглушки; 12.15, 17, 25-подшипники; 14, 20-шестерни; 16-ось; 18-втулка; 19-вал; 21, 43, 44, 46-вилки; 22-болт; 24-муфта; 26-фланец; 27-манжета; 29-винт; 30-шпонка 31, 42-пружины; 32-предохранитель; 34, 36-головки вилки; 38-штифт; 39.40-шарики; 45-винт.

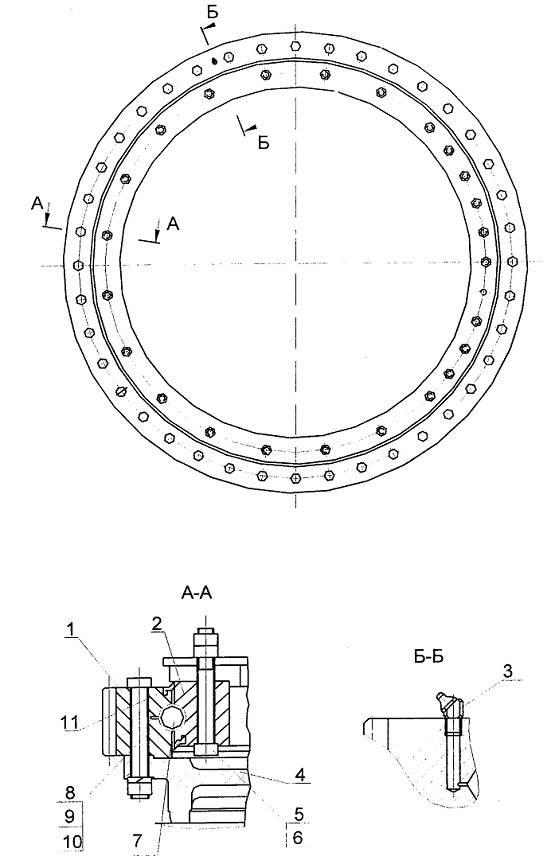

Рисунок 5 - Опора поворотная

1-зубчатый венец; 2 -полуобойма; 3-масленка; 4-кольцо опорное; 5, 8-болты, 6,9-гайки; 7-шарик; 10-шайба; 11-манжета.

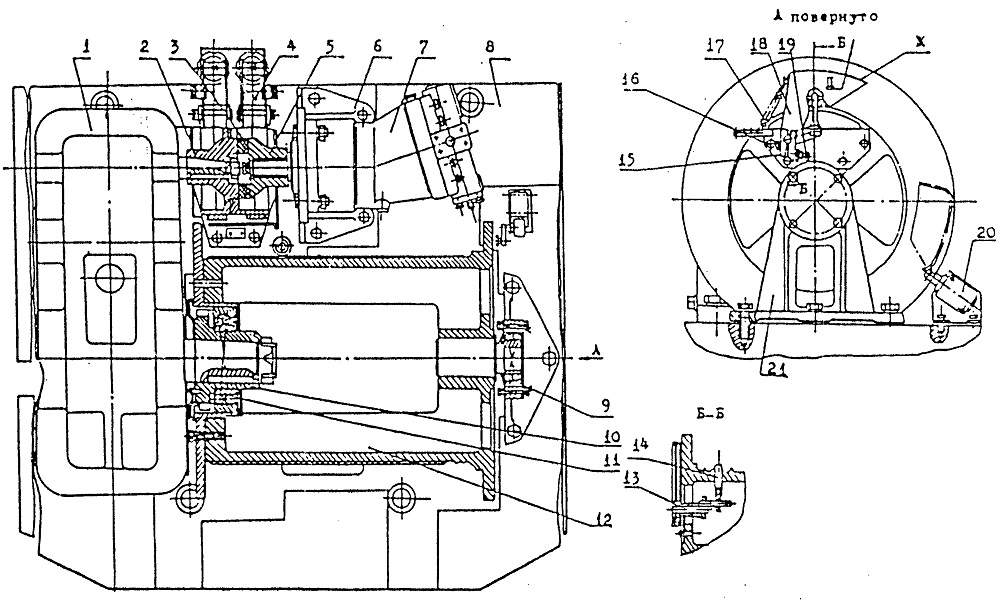

Рис. 6 Грузовая лебедка:
1- редуктор; 2-тормозной шкив; 3-звездочка; 4-тормоз; 5-полумуфта; 6, 21-кронштейны;7-гидромотор; 8-плита; 9, 11-подшипники; 10-полумуфта; 12-барабан; 13-рычаг; 14-фиксатор; 15-кронштейн; 16, 19-болты; 17-пружина; 18-толкатель; 20-выключатель.

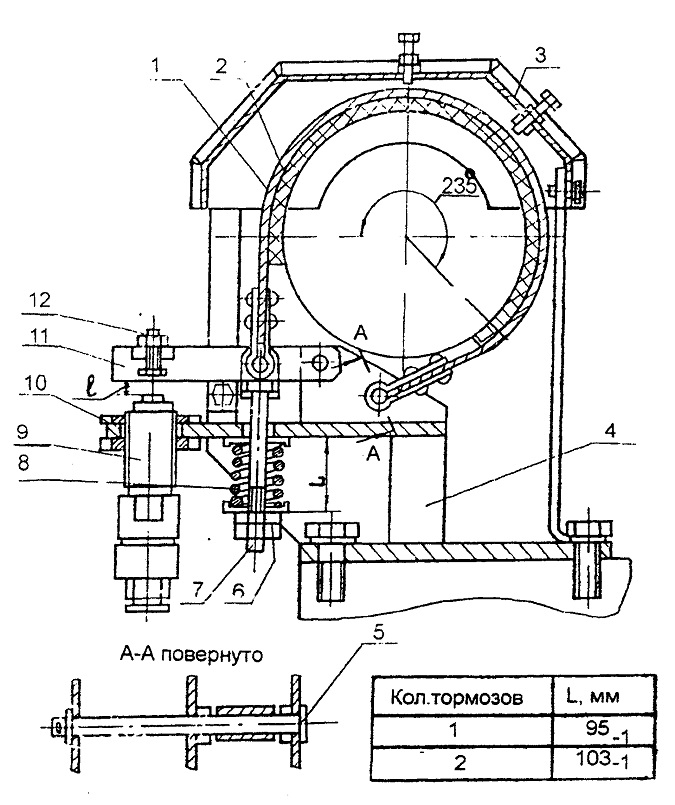

Рис 7. Тормоз грузовой лебедки;
1-накладка; 2-лента; 3-кожух; 4-кронштейн; 5-ось; 6, 10-гайки; 7-тяга; 8-пружина; 9-гидроразмыкатель; 11-рыча г; 12-винт.

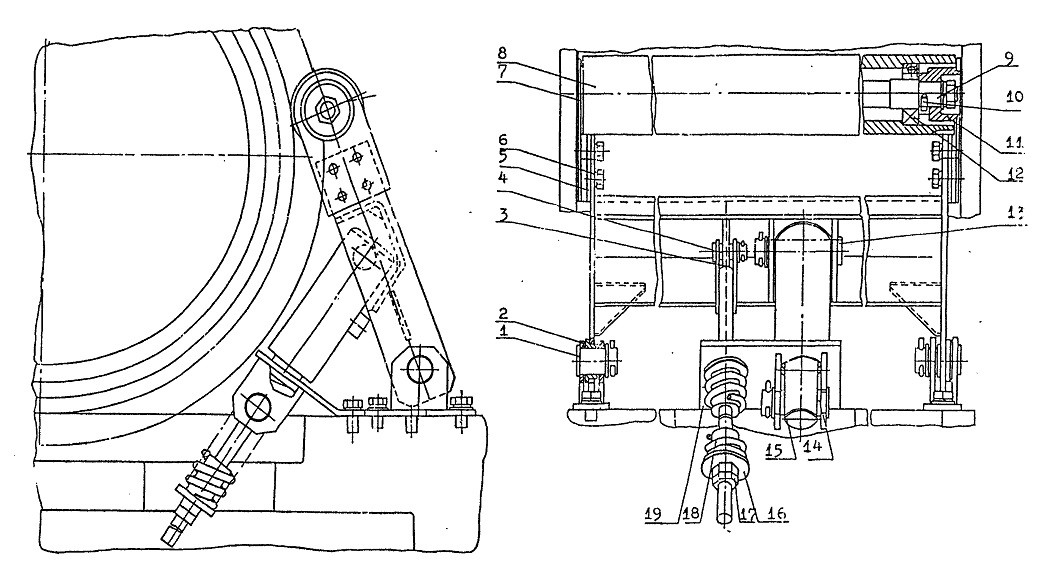

Рис. 8. Прижимной ролик:
1, 4, 9, 13, 14-оси; 2, 6, 7, 11,19-кронштейны; 3-тяга; 5-прокладка; 8-труба; 10-штифт; 12-подшипник; 15-гидротолкатель; 16-втулка; 17-гайка; 18-пружина.

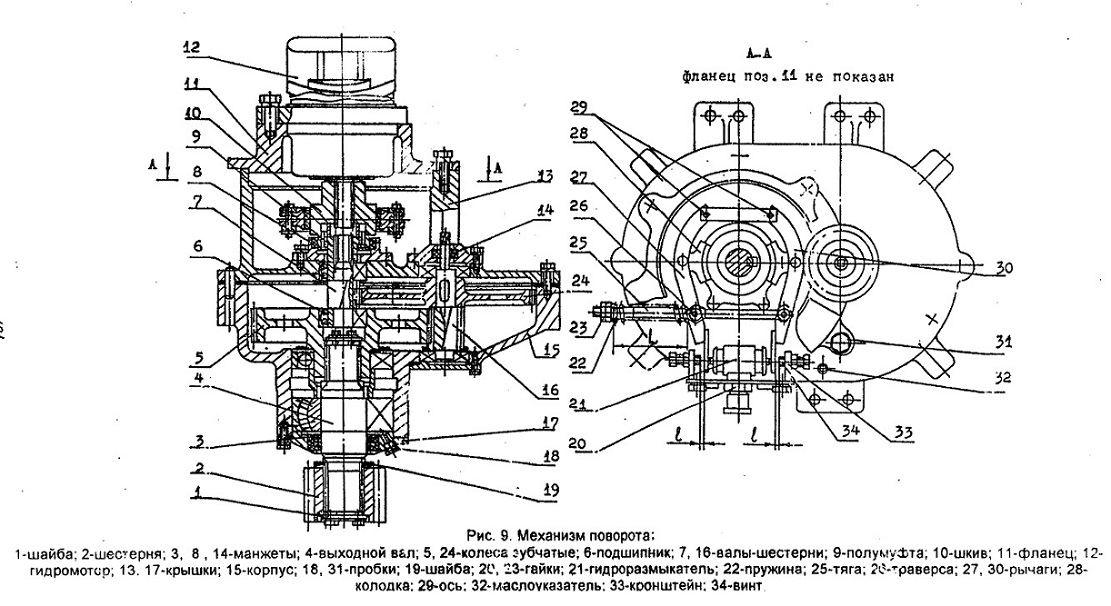

Рис. 9. Механизм поворота:

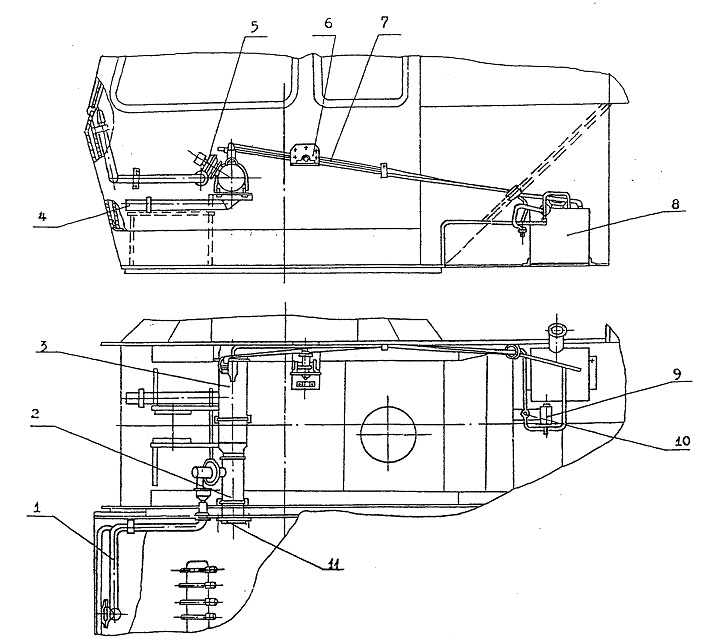

Рис. 10 Отопительная установка:
1 ,2-воздуховоды; 3-отопитель; 4-выхлопная труба; 5-вентилятор; 6 - кронштейн с сопротивлением; 7 - трубопровод, 8 - бензобак;
9 - бензонасос; 10 - бензоотстойник; 11-патрубок.

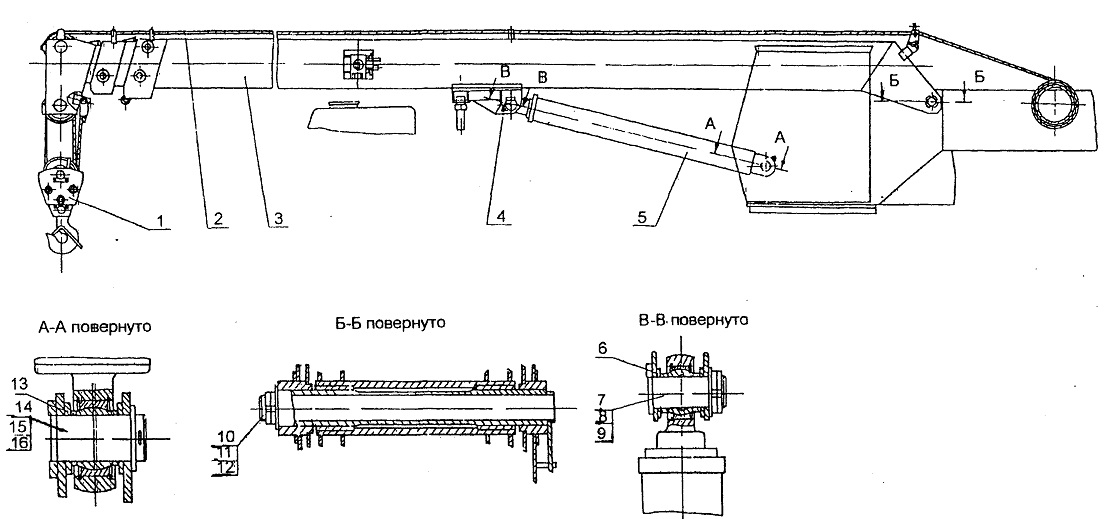

Рис. 11. Рабочее оборудование:
1-подвеска крюковая; 2-канат; 3-стрела телескопическая; 4-масленка; 5-гидроцилиндр; 6,13-втулки; 7, 10, 14-оси; 8, 11, 15-шайбы; 9, 12-гайки; 16-шплинт,

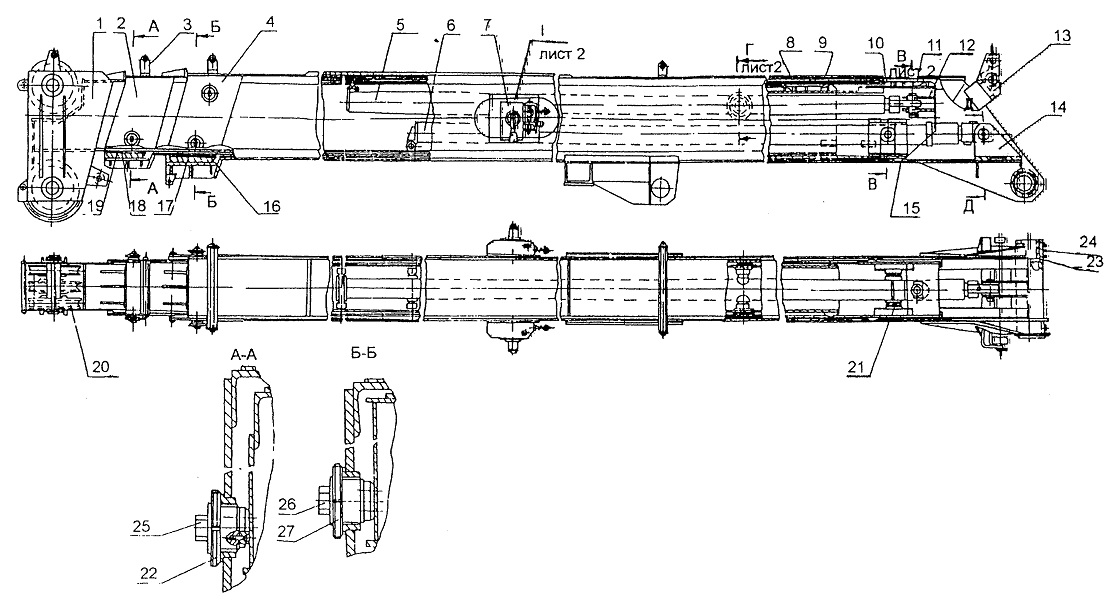

Рис. 12, лист 1. Стрела телескопическая:
1-секция верхняя; 2-секция средняя; 3-кронштейн; 4-основание стрелы; 5, 6-гидроцилиндры; 7-механизм блокировки; 8, 11, 17, 19-плиты скольжения; 9, 10, 15,
16, 18-башмаки; 12, 14-кронштейны; 13-щека; 20-блок; 21-шарнирное соединение; 22, 27, 35, 37-гайки; 23, 28, 31, 32, 48-втулки; 24-масленка; 25, 26-упоры; 29, 30, 47-оси; 33-болт; 34-тяга; 36-размыкатель; 38-тарелка; 39-пружина; 40-толкатель; 41-фиксатор; 46-выключатель.
