Приложения

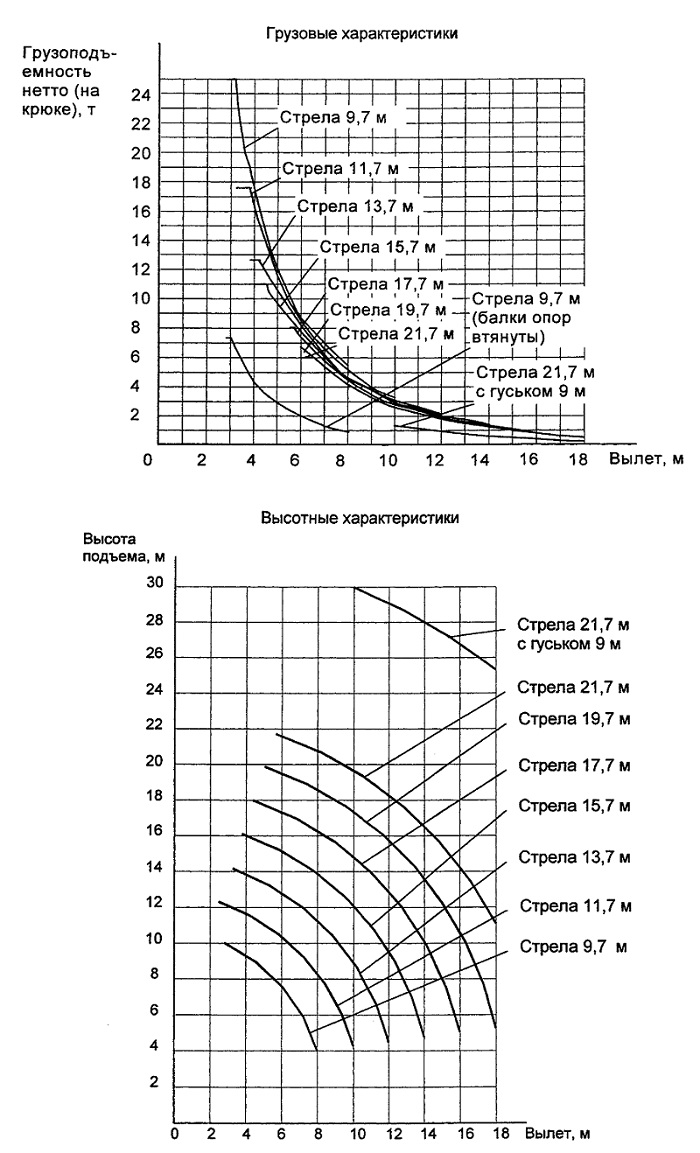

Грузовые характеристики

Высотные характеристики

Приложение 3

Перечень материалов, применяемых для консервации крана

Таблица

Приложение 4

Перечень пломбируемых узлов крана

Приложение 5

Нормы браковки используемых на кране канатов

1. Грузовой канат проверяется при ТО-1 по всей длине и особое внимание обращается на места заделок концов.

Для оценки безопасности использования канатов применяют следующие критерии:

а) характер и число обрывов проволок, в том числе наличие обрывов проволок у концевых

заделок, наличие мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок; .

б) поверхностный и внутренний износ или коррозия;

в) разрыв пряди;

г) местное уменьшение диаметра каната, включая разрыв сердечника; .

д) уменьшение площади поперечного сечения проволок каната (потери внутреннего сечения);

е)деформация в виде волнистости;

ж) деформация в виде корзинообразности, выдавливания проволок и прядей, раздавливание прядей, заломов, перегибов, а также повреждения в результате температурного воздействия или дугового разряда.

2. Число обрывов проволок, при наличии которых канаты, работающие со стальными и чугунными блоками, отбраковывается:

на участке длиной 6d равно 5 (d - диаметр каната, мм);

на участке длиной 30d равно 10 (d - диаметр каната, мм).

3. При уменьшении диаметра каната в результате поверхностного износа или коррозии на 7% и более по сравнению с номинальным диаметром (диаметром нового каната) канат подлежит браковке даже при отсутствии видимых обрывов проволок.

При наличии у каната поверхностного износа или коррозии проволок число обрывов, как признак браковки должно быть уменьшено соответствии сданными таблицы приложения 5.


Таблица

При уменьшении первоначального диаметра наружных проволок (тонкой d=0,9 мм, толстой d=1,2 мм) в результате износа или коррозии на 40% и более канат бракуется. Износ или коррозия проволок по диаметру определяется с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.

При меньшем, чем указано в таблице, числе обрывов проволок, а также при наличии поверхностного износа проволок без их обрыва, канат может быть допущен к работе при условии

тщательного наблюдения за его состоянием при периодических осмотрах с записью результатов в журнал осмотров и смены каната по достижении степени износа указанной в таблице.

4. При обнаружении в канате одной или нескольких оборванных прядей канат к дальнейшей работе не допускается.

5. При уменьшении диаметра каната в результате повреждения сердечника (внутреннего износа, обмятия, разрыва и т.п.) на 3% от номинального диаметра канат подлежит браковке даже при отсутствии видимых обрывов проволок.

6. Для оценки состояния внутренних проволок, т.е. для контроля потери металлической части поперечного сечения каната (потери внутреннего сечения), вызванных обрывами, механическим износом и коррозией проволок внутренних слоев прядей, канат необходимо подвергать дефектоскопии по всей его длине. При регистрации с помощью дефектоскопа потери сечения металла проволок, достигшей 17,5% и более, канат бракуется.

7. Волнистость каната характеризуется шагом и направлением ее спирали.

При совпадении направлений спирали волнистости и свивки каната и равенстве шагов спирали волнистости и свивки каната канат бракуется при dB>1,08 dK, где dB - диаметр спирали волнистости, dK - номинальный диаметр каната.

При несовпадении направлений спирали волнистости и свивки каната и неравенстве шагов спирали волнистости и свивки каната или совпадении.одного из параметров канат подлежит браковке при de>4/3dK. Длина рассматриваемого отрезка каната не должна превышать 25dK.

8. Канаты не должны допускаться к дальнейшей работе при обнаружении: корзинообразной деформации;

выдавливания сердечника; выдавливания или расслоения прядей; местного увеличения диаметра каната; местного уменьшения диаметра каната; раздавленных участков; перекручиваний; заломов; перегибов;

повреждений в результате температурных воздействий или электрического дугового разряда.
