2.3.7. ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ САМОХОДНОГО ВАГОНА
Параметры основных элементов гидравлической системы самоходного вагона 5ВС-15М
Таблица 2.14.
|
Наименование элемента |
Количество |
Параметры |
|
1. Бак |
1 |
Емкость У=125л |
|
2. Фильтр ФГ 25-1,50 |
1 |
Производительность Q=160 дм3/мин; перепад давления 5P=0S5 МПа; тонкость очистки |i= 0,025 мм |
|
3. Насос шестеренный НШ-50-2-Л |
1 |
Частота вращения п=1441 об/мин; давление на выходе Р=14 МПа; удельная подача q=0,0509 дм3/об |
|
4. Насос шестеренный НШ-32-2 |
2 |
Частота вращения п=1225 об/мин; давление на выходе Р=14 МПа; удельная подача q=0,03!7 дм3/об |

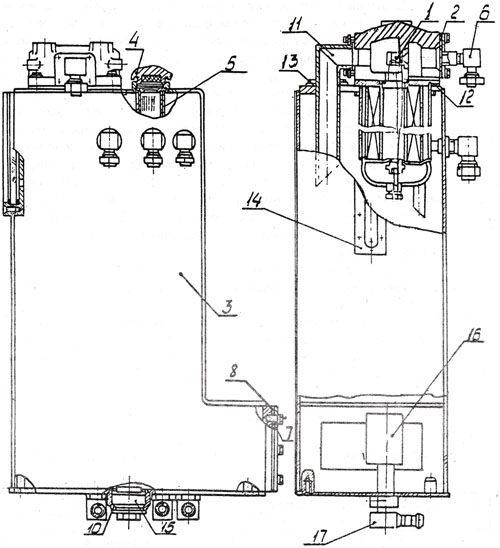

Рис.2.75. Бак самоходного вагона
Внешнее соединение узлов гидравлических систем
самоходного вагона выполнено металлическими трубопроводами с внутренними
диаметрами 12, 16, 20 мм и гибкими рукавами высокого давления с
внутренними диаметрами 8, 12, 16, 20 мм. Тип соединения - шаровой с
накидной гайкой, присоединительные ниппели приварены к металлическим
трубопроводам, шланговые заделки - муфтового типа.
Контрольная аппаратура (манометры) подключена металлическими
трубопроводами с внутренним диаметром 4 мм, тип соединения - резьбовой
через дросселирующие краны.
Всасывающие магистрали насосов выполнены рукавами низкого давления с
внутренним диаметром 31,6 мм.
