17.2. Оценка напряженного состояния пород на контуре и расчет устойчивости горизонтальных выработок

Под устойчивостью горных пород понимают их способность сохранять равновесие при обнажении. Устойчивость горной выработки — способность ее сохранять заданные ей размеры и форму в течение всего срока эксплуатаций. При проведении выработки равновесное состояние массива горных пород нарушается, поскольку изменяется первоначальный характер распределения напряжений в массиве: появляются области пониженных напряжений (в кровле и почве выработки) и области повышенных напряжений (в боках) по сравнению с существовавшими в массиве до ее проведения. В кровле выработки вместо сжимающих напряжений, существовавших ранее в массиве, ах или ау, появляются растягивающие напряжения. Повышение и понижение напряжений оценивается через коэффициент концентрации напряжений, под которым понимают отношение величины действующего на контуре выработки напряжения к величине напряжений, существовавших в этой же точке до проведения выработки. Эпюры напряжений на контуре горизонтальной выработки в упругом массиве пород показаны на рис. 17.2. Максимальные вертикальные сжимающие напряжения на горизонтальных площадках в боках выработки

Оценка устойчивости контура незакрепленной выработки выполняется обычно для одноосного напряженного состояния по величине максимальных напряжений в рассматриваемой точке. Такой подход можно считать правомерным, так как в качестве критерия оценки устойчивости применяется запас прочности (устойчивости) пород, который определяют для одноосного напряженного состояния. Запас прочности численно


показывает, во сколько раз допускаемые (расчетные) напряжения меньше предела прочности (временного сопротивления^ массива горных пород. Запас прочности вводится для расчета? устойчивости обнажений горных пород в выработке по предельному состоянию, под которым понимают такое состояние, при котором выработка перестает удовлетворять заданным требованиям (находиться без крепи в период эксплуатации). Массив пород, окружающий выработку, находящуюся без крепи, постепенно меняет свои свойства: продолжается
развитие трещин на контуре, что приводит к перераспределению напряжений внутри массива. Изменяются свойства пород под влиянием рудничной атмосферы и сейсмического воздействия взрывов. Поэтому для обеспечения безопасной эксплуатации выработки необходимо учитывать изменчивость нагрузок,, механических свойств и условий работы массива как строительной конструкции. Основными характеристиками нагрузок и воздействий являются их нормативные значения, т. е. значения, близкие к наибольшим нагрузкам и воздействиям при нормальной эксплуатации. Эти нагрузки устанавливаются? Строительными нормами и правилами (СНиП II-6—74). Поскольку все характеристики воздействия и свойства массива количественно оценить трудно, приведем приближенное определение коэффициента запаса прочности для породного массива.

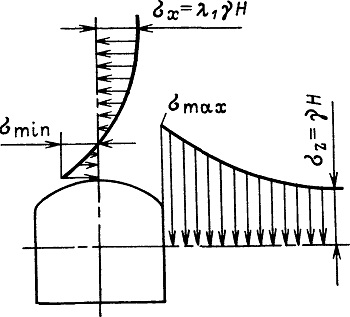

Рис. 17.2. Эпюры напряжений на контуре горизонтальной выработки
