РАЗДЕЛ V КРЕПЛЕНИЕ ГОРНОРАЗВЕДОЧНЫХ ВЫРАБОТОК

17. ГОРНОЕ ДАВЛЕНИЕ

17.1. Понятие о горном давлении

Под горным давлением понимают силы, возникающие в массиве горных пород, окружающих горную выработку. В массиве, где нет горных выработок и естественных пустот, вместо термина «горное давление» используют термин «напряженное состояние». Напряженное состояние вызывается гравитационными силами (силами тяжести горных пород). На эти напряжения могут быть наложены напряжения, вызванные тектоническими силами, природа которых еще недостаточно изучена, а также напряжения от температурных градиентов. Последние напряжения проявляются только на очень больших глубинах.

Массив горных пород при отсутствии выработок всегда находится в равновесном напряженном состоянии. При отсутствии тектонических сил и температурных градиентов напряжения от собственного веса пород пропорциональны глубине.

Массив горных пород в связи с наличием трещиноватости рассматривается как состоящий из отдельных структурных блоков, имеющих или не имеющих между собой сцепления. При оценке прочности и устойчивости массива принимается во внимание средний и минимальный размеры структурных блоков. Наличие трещиноватости (блочности) не оказывает существенного влияния на характер распределения поля напряжений, если в массиве отсутствуют крупные тектонические трещины или карстовые полости.

Если действующие напряжения не превышают предела прочности массива пород на рассматриваемой глубине, то оценка напряженного состояния массива может быть сделана как для массива однородного (или квазиоднородного) и упругого.

При отсутствии тектонических сил напряженное состояние однородного упругого массива считается известным, если известны величина и направление главных напряжений, вызванных гравитационными силами. В массиве, не имеющем пустот, тектонических трещин и выработок, максимальная величина главных напряжений, действующих в вертикальном направлении на горизонтальную площадку (рис. 17.1),

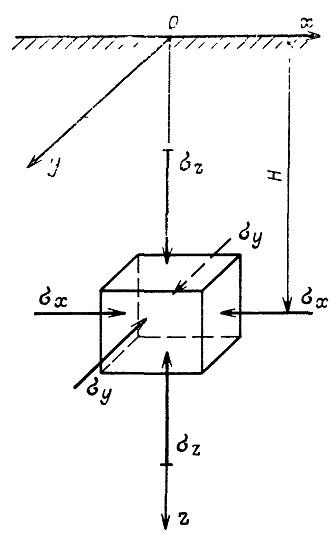

Рис. 17.1. Схема к определению напряженного состояния массива горных пород

Для районов, подверженных движениям земной коры, и для зон тектонических нарушений при отсутствии экспериментальных данных вместо Н принимается расчетная глубина Нр=1,5 Я (по СНИП ц.94—80).

Сравнивая напряженные состояния сыпучего и упругого массивов, видим, что вертикальные напряжения, действующие на горизонтальные площадки, оцениваются одинаково, пропорциональны глубине и определяются удельным весом пород массива. Горизонтальные напряжения, действующие на вертикальные площадки, являются производными вертикальных напряжений и зависят от физических свойств массива. Горизонтальный распор в сыпучей среде обеспечивает зависание отдельных кусков породы за счет трения и зацепления друг с другом. Зависание будет продолжаться до тех пор, пока собственный вес куска не превысит силу трения между смежными кусками.
