8.7. Взрывание детонирующим шнуром



Взрывание с помощью детонирующего шнура в настоящее время широко применяется на открытых горных работах при короткозамедленном, реже — мгновенном взрывании зарядов. В отдельных случаях взрывание детонирующим шпуром применяется и на подземных горных работах.

При этом способе взрывания передача детонации от заряда к заряду осуществляется с помощью детонирующего шнура, а для замедлений используют специальные устройства — пиротехнические реле типа КЗДШ.

Детонирующий шнур (ДШ) состоит из оболочки и сердцевины. Сердцевиной служит слабо спрессованное бризантное ВВ или смесь бризантного ВВ с инициирующим. Через сердцевину пропущены две направляющие хлопчатобумажные нити,, которые способствуют распределению ВВ при изготовлении шнура. Оболочка состоит из трех слоев льняных или хлопчатобумажных нитей. Средняя и наружная оплетки покрыты изолирующим составом и лаком, которые предохраняют сердцевину от влаги и механических повреждений.

Наружная белая оболочка обычного детонирующего шнура имеет спиральные красные нити, а водоустойчивый шнур покрыт красной полихлорвиниловой оболочкой. Шнуры имеют диаметр

5—6 мм и выпускаются отрезками длиной 50 м, свернутыми в бухты. Бухты заворачивают в бумагу, упаковывают в ящики и в таком виде отправляют потребителям.

В горной промышленности наиболее широкое распространение получили шнуры, сердцевина которых изготовлена из тэна. Такие ДШ сравнительно безопасны: к удару они почти не чувствительны, от огня не взрываются. При температуре более 30 °С гидроизоляция плавится, проникает в сердцевину и резко снижает чувствительность ВВ к детонации. Поэтому сети из детонирующих шнуров при температуре воздуха более 30°С должны прикрываться от действия солнечный лучей. При применении шнуров, имеющих пластиковую оболочку, эта необходимость отпадает. В условиях минусовых температур при монтаже взрывной сети шнур может ломаться. Скорость детонации тэнового шнура 7000 м/с.

В стадии промышленных испытаний находятся так называемые детонационные ленты (ДЛ), состоящие из основания— ленты, покрытой слоем ВВ. ДЛ могут удлиняться (без нарушения сплошности), что повышает их надежность, и имеют меньшую стоимость по сравнению с ДШ.

Отдельные отрезки ДШ, соединенные между собой внакладку, внакрутку и морским узлом, безотказно работают при правильной их раскладке (рис. 8.8).

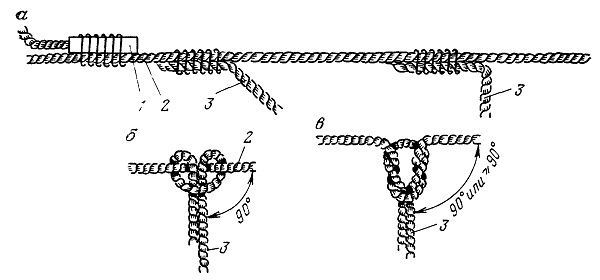

Рис. 8.8. Соединение отрезков ДШ внакладку (а), внакрутку (б) и морским узлом (в).
1 — капсюль-детонатор; 2 — магистральная линия из ДШ; 3 — ответвления от ДШ до заряда

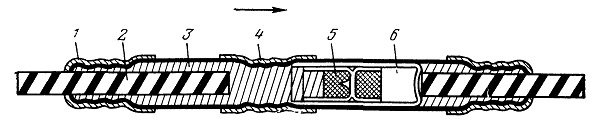

Рис. 8.9. Устройство пиротехнического реле:
1 — наконечник; 2 — ДШ; 3 — бумажная трубка; 4 —втулка; 5 — замедлитель; б — капсюль-детонатор, стрелкой показано направление детонации

Пиротехнические реле замедления типа КЗДШ предназначены для осуществления короткозамедленного взрывания сетей из дш.

Пиротехнические реле представляют собой жесткую бумажную трубку, в которую вставлен замедляющий элемент, состоящий из капсюля-детонатора и пиротехнического замедлителя (рис. 8.9). Принцип действия реле заключается в следующем. Детонация от нити ДШ через свободное пространство трубки передается в виде снопа огня к замедляющему составу, который запрессован в металлическую гильзу. Продолжительность горения пиротехнического замедлителя указана на трубке. Пламя от замедлителя передается капсюлю-детонатору, который инициирует другой конец ДШ. КЗДШ выпускаются с интервалами замедлений в 10, 20, 35, 50, 75, 100, 125, 150, 175 и 200 мс.

Реле КЗДШ-69 передает детонацию только в направлении, указанном стрелкой, что требует от взрывников особого внимания при подключении такого реле.

Пиротехнические реле КЗДШ имеют разброс во времени срабатывания, величина которого зависит от номинала. Для контроля качества пиротехнических реле (определения фактического времени срабатывания) используют частотомеры — хронометры и специальное устройство, общий вид которого показан

на рис. 8.10. Результаты таких измерений учитываются на стадии проектирования при конструировании схем взрывания.

Металлургия взрывания зарядов детонирующим шнуром состоит из выполнения следующих основных операций: нарезки отрезков ДШ требуемой длины для изготовления патронов-боевиков, изготовления патронов-боевиков, заряжания и забойки зарядов, монтажа взрывной сети, взрывания и осмотра места взрыва.

Нарезка отрезков ДШ требуемой длины производится на гладкой сухой доске острым ножом. Запрещается резать ДШ после введения его в боевик или заряд ВВ. Затем приступают к изготовлению узлов ДШ.

Патроны-боевики изготовляют введением узлов ДШ в патрон и закреплением его шпагатом либо путем обвязывания патрона ДШ.

Заряжание сводится к засыпанию в скважину определенного количества ВВ, расположению патрона-боевика или отрезка ДШ с узлом (в зависимости от чувствительности применяемого ВВ) и засыпанию остальной части расчетного количества ВВ. Забойка выполняется описанным ранее способом.

Монтаж взрывной сети включает прокладывание магистрали из ДШ и присоединение к ней отрезков ДШ, выходящих из скважины так, чтобы направление распространения детонации по отрезку ДШ совпадало с направлением распространения детонации по магистральному шнуру. При пересечении шнуров между ними следует помещать прокладку из грунта или дерева толщиной не менее 10 см. При прокладке сетей из ДШ нельзя допускать витков и скруток на шнуре.

После проверки правильности присоединения отрезков из ДШ на расстоянии 10—15 см от их начала присоединяют внакладку капсюль-детонатор или электродетонатор и закрепляют с помощью тесьмы или изоляционной ленты (рис. 8.11).

Инициирование взрывной сети осуществляется огневым или электрическим способом.

После взрыва взрывники осматривают место взрыва и подают сигнал отбоя.

Достоинства взрывания детонирующим шнуром: простота и относительная безопасность производства взрывных работ, возможность одновременного взрывания большого числа зарядов, а также безопасность применения по отношению к блуждающим токам.

Недостатки: невозможность контроля правильности монтажа взрывных сетей с помощью прибора и сравнительно высокая стоимость работ.

Следует отметить, что недостатки рассматриваемого способа взрывания менее существенны, чем его достоинства. Поэтому этот способ в настоящее время широко применяется при выполнении крупномасштабных взрывов на больших карьерах.

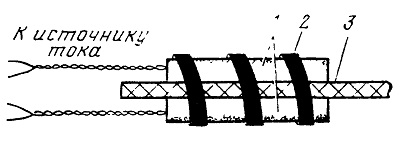

Рис. 8.11. Способ присоединение электродетонаторов к ДШ:
1 — электродетонаторы; 2 — изоляционнаа лента; 3 — ДШ; стрелкой показано направление детонации
