8.5. Электровзрывные сети и их расчет

Совокупность электродетонаторов с проводами, соединяющими их между собой и с источником тока (минной станцией), называется электровзрывной сетью. Электровзрывная сеть состоит из магистральной и распределительных сетей и электродетонаторов. Распределительная сеть включает концевые, участковые и соединительные провода.

Расчет электровзрывной сети сводится к определению общего сопротивления сети R и ра-счету силы тока, проходящего через электродетонатор, который не может быть меньше гарантийного тока при групповом взрывании. После этого определяют необходимое напряжение и подбирают источник тока. Если в качестве источника тока используются конденсаторные взрывные машинки, то расчетное сопротивление принятой схемы должно соответствовать паспортному значению сопротивления машинки.

В электровзрывных сетях применяют три типа соединений проводов: последовательное, параллельное и смешанное.

При последовательном соединении провода соединяют один с другим так, чтобы электрический ток последовательно проходил через все электродетонаторы, включенные в сеть (рис. 8.5).

Достоинством такой схемы является простота ее расчета, монтажа и контроля. Недостатки последовательной схемы сводятся к ограниченности числа одновременно взрываемых электродетонаторов и возможности отказа цепи в случае неисправности хотя бы одного электродетонатора (или повышенной его чувствительности) или разрыва какого-либо провода в сети.

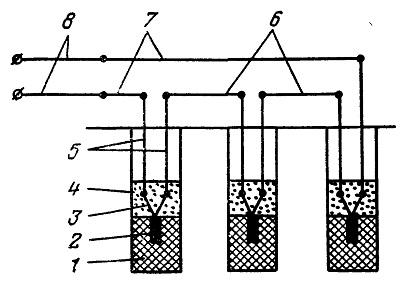

Рис. 8.5. Схема последовательного соединения электровзрывной сети:
1—заряд ВВ; 2 — электродетонатор; 3 — концевик электродетонатора (выводной провод); 4 —забойка; 5 — концевые провода; 5 —участковые провода; 7 — соединительные провода; 8— магистральные провода

Согласно требованиям «Единых правил безопасности при взрывных работах», при расхождении измеренной и расчетной величин сопротивления в сети более чем на 10% необходимо устранить неисправности, вызывающие такое отклонение (недостаточно хорошо зачищенные жилы проводов, нарушение изоляции, утечка тока и т. п.).

Металлургия электрического взрывания включает выполнение следующих основных работ: проверку электродетонаторов на соответствие сопротивлений, подготовку и проверку магистрали, проверку исправности и нарезку проводов, изготовление патронов-боевиков, заряжание, монтаж электровзрывной сети, проверку электровзрывной сети, взрывание зарядов и осмотр места взрыва зарядов.

Сопротивление электродетонаторов проверяют в помещении подготовки ВМ на специальных столах с вмонтированной футерованной металлической трубкой. Столы должны иметь бортики, предотвращающие падение (скатывание) электродетонаторов. На одном столе не должно быть более 100 электродетонаторов. После внешнего осмотра каждый электродетонатор помещают в футерованную трубку или за деревянный щит толщиной не менее 10 мм, а концы выводных проводов подсоединяют к клеммам измерительного прибора.

Провода электродетонаторов после проверки их сопротивления должны быть замкнуты накоротко и в таком положении должны находиться до момента их присоединения к взрывной сети.

Электродетонаторы, сопротивления которых отличаются от указанных на этикетках, считаются бракованными и подлежат уничтожению. Пригодные электродетонаторы укладываются в специальную коробку. Иногда их сортируют по заданным группам сопротивлений.

Подготовка и проверка магистрали заключается в подборе проводов и визуальном осмотре состояния их изоляции. Затем, соединив два конца магистрали накоротко, измеряют с помощью прибора ее сопротивление.

Проверка исправности и нарезка проводов сводится к предварительной проверке бухт проводов на проводимость и цельность изоляции и к нарезке отрезков участковых, концевых и соединительных проводов требуемой длины. Нарезанные провода связывают и свертывают в бухты, проверяют их на проводимость, прикрепляют бирки с указанием названия проводов и их длины. Для удобства монтажа концы заготовленных отрезков проводов зачищают на длину 5—7 см.

Отрезки проводов готовят в день проведения взрыва.


Патрон-боевик при электровзрывании представляет собой патрон ВВ с введенным в него электродетонатором. Патрон-боевик изготовляют следующим образом. Патрон ВВ разминают руками, развертывают бумажную оболочку с торца патрона и алюминиевым или деревянным стержнем диаметром 8 мм делают в патроне углубление для электродетонатора на 85—90 мм. Затем вводят в это отверстие электродетонатор на всю его длину, собирают края бумажной оболочки и завязывают ее шпагатом.

Патрон-боевик можно изготовить и другим способом. Разрешается, например, прокалывать торец патрона иглой из материалов, не дающих искр, не разворачивая бумажную оболочку, на глубину 85—90 мм и крепить электродетонатор накидыванием петли проводов на конец патрона-боевика.

Заряжание сводится к заполнению шпуров расчетным количеством ВВ. В случае применения механизированного заряжания подача патронов-боевиков в шпуры и скважины допускается после окончания заряжания и удаления с места заряжания зарядных устройств. Патрон-боевик необходимо располагать так, чтобы дно гильзы электродетонатора было направлено ко дну шпура. Допускается расположение патрона-боевика при электровзрывании первым от дна шпура, однако при этом дно гильзы электродетонатора должно быть направлено к устью шпура. Запрещается выдергивать и тянуть провода электродетонаторов, введенных в боевики или заряды.

Расположив патрон-боевик, с максимальной осторожностью производят забойку шпуров. После окончания ее и удаления связанных с этим лиц взрывники производят монтаж электро-взрывной сети, а также проверку ее исправности с безопасного расстояния. Затем включают ток и производят взрыв. После этого взрывники осматривают место взрыва и подают сигнал отбоя.
