8.3. Электрический способ взрывания зарядов ВВ





Взрывные машинки




В качестве источников тока при электрическом способе взрывания используют взрывные машинки, осветительные и силовые электрические линии с напряжением до 380 В, передвижные электрические станции, гальванические батареи.

Наиболее удобными источниками тока являются взрывные машины. Поэтому другие источники тока применяются, как правило, только при отсутствии взрывных машинок.

Взрывная машинка — переносной прибор, способный вырабатывать электрический ток и направлять в электровзрывную сеть импульс тока, достаточный для безотказного взрывания определенного числа электродетонаторов.

К взрывным машинкам предъявляется ряд требований — они должны быть надежными в работе, удобными в обращении и соответствовать тем условиям, в которых они применяются. А это значит, что взрывные машинки должны иметь различное исполнение для применения их на открытых горных работах и в шахтах, не опасных ло газу или пыли, а также в шахтах, опасных по газу или пыли.

Взрывные машинки по принципу действия делятся на магнитоэлектрические, динамоэлектрические, конденсаторные и высокочастотные.

В настоящее время в нашей стране выпускаются только конденсаторные взрывные машинки, которые были разработаны А. И. Лурье. Принципиальная схема таких машинок показана на рис. 8.1. При включении ключа K1 будет происходить зарядка конденсатора С от источника постоянного тока Г, а при нажатии на кнопку К2 произойдет разряд конденсатора во взрывную сеть.








Рис. 8.1. Принципиальная схема конденсаторной взрывной машинки





Конденсаторные машинки отличаются простотой устройства и надежностью в работе. Они имеют небольшие массу и объем, снабжены светосигнальными устройствами, позволяющими контролировать исправность машинки.

По принципу питания конденсаторные взрывные машинки разделяют на индукторные, аккумуляторные и батарейные.

Конденсаторная взрывная машинка КПМ-1А предназначена для взрывания электродетонаторов или воспламенения электровоспламенителей при проведении взрывных работ в средах, не опасных по газу или пыли. Число одновременно взрываемых электродетонаторов с нихромовым мостиком накаливания при последовательном соединении должно быть не более 100 с общим сопротивлением до 350 Ом. Номинальное напряжение 1500 В, емкость конденсатора-накопителя 2 мкФ, время зарядки машинки 4 с. В качестве первичного источника используется индуктор — малогабаритный генератор переменного тока с ручным приводом, который накапливает заряды на конденсаторе-накопителе. Общий вид конденсаторной взрывной машинки КПМ-1А и электрическая схема ее показаны на рис. 8.2.



Взрывная машинка КПМ-1А состоит из конденсатора-накопителя Сн, зарядного устройства ЗУ, светосигнального устройства ССУ, контакта К1 автоматического выключателя контактов K2 и автоматического замыкателя и взрывной кнопки Кн.



Машинка КПМ-1А работает следующим образом. Пока приводная рукоятка не вставлена в свое гнездо и взрывная кнопка не нажата, контакты занимают положения, указанные на рис. 8.2. Если приводная рукоятка генератора вставлена в свое гнездо, автоматически размыкаются контакты K1 и К2 т. е. разрядный резистор Rp отключается от конденсатора-накопителя. При вращении рукоятки генератора Г вырабатывается переменный ток, который через повышающий трансформатор Тр подается на выпрямитель, собранный на диодах Д1 и Д2 и конденсаторе выпрямителя Св по схеме с удвоением напряжения. При этом автоматически замыкается контакт К1, а зарядное устройство подключается к конденсатору-накопителю, который заряжается. Примерно через 4 с неоновая лампочка Л светосигнального устройства загорается, что указывает на готовность прибора к действию. Если при этом нажать на взрывную кнопку Кн, то контакты замкнутся, конденсатор-накопитель присоединится к линейным зажимам Кл1—Кл2 и отдаст накопившуюся в нем энергию во взрывную сеть.

Имеющиеся у взрывной машинки КПМ-1А дополнительные выводы Ш1 и Ш2 (в виде розетки штепсельного разъема) от конденсатора-накопителя позволяют соединить две машинки параллельно. Это обеспечивает возможность взрывания вдвое большего числа электродетонаторов при вдвое большем сопротивлении взрывной сети. В этом случае приводные рукоятки вставляются в обе машинки (для отключения разрядного сопротив-ления), конденсаторы-накопители заряжаются вращением одной рукоятки какой-либо машинки. Взрывание осуществляется нажатием взрывной кнопки той машинки, к которой присоединена взрывная сеть.

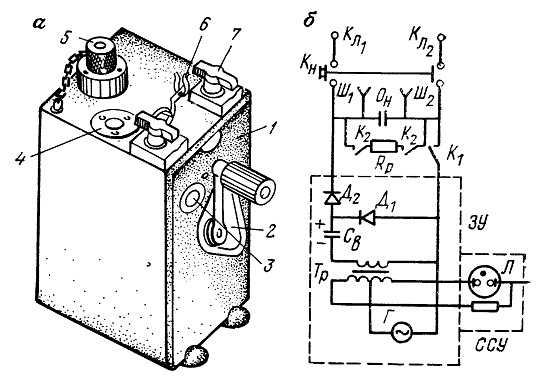

Рис. 8.2. Конденсаторная взрывная машинка КПМ-1А (а) и ее электрическая схема (б):
1 — пластмассовый корпус; 2 — съемная приводная рукоятка; 3 — взрывная кнопка; 4 — окно сигнальной лампочки; 5 — розетка штепсельного разъема для включения соединительного кабеля; 6 — гнездо для установки съемной рукоятки; 7 — линейные зажимы













Конденсаторная взрывная машинка ВМК-500 (рис. 8.3) предназначена для взрывания электродетонаторов с нихромовым мостиком накаливания на открытых и подземных горных работах шахт, не опасных по газу или пыли, при температуре от —40 до +50 °С и относительной влажности до 95%. Машинкой ВМК-500 можно взрывать одновременно до 500 электродетонаторов при последовательном соединении и с сопротивлением взрывной сети до 2000 Ом. Источником энергии является генератор переменного тока с постоянными магнитами и ручным приводом, подающий ток через повышающий автотрансформатор и силеновые выпрямители «а блок конденсатора-накопителя. При достижении на блоке напряжения 3000 В начинает светиться неоновая лампочка, сигнализирующая о готовности машинки к взрыву.

Батарейный конденсаторный взрывной прибор ПИВ-ЮОМ (рис. 8.4) имеет взрывобезопасное исполнение и применяется в шахтах, опасных по газу или пыли. Напряжение на конденсаторе-накопителе, подаваемое во взрывную сеть, составляет около 600 В. Прибор снабжен омметром для измерения сопротивления взрывной сети.
Масса прибора 2 кг.

Искробезопасный высокочастотный взрывной прибор ИВП-1/12 может применяться в шахтах, опасных по газу или пыли. Он имеет автономное питание (элементы типа «Марс») и позволяет посылать в электровзрывную сеть высокочастотные импульсы с искробезопаоными параметрами. Масса прибора около 2 кг.











Рис. 8.3. Конденсаторная взрывная машинка ВМК-500:
1 — пластмассовый корпус; 2 — приводная рукоятка; 3 — взрывная кнопка; 4 —розетка штепсельного разъема; 5 — окно светосигнального устройства; 5 —линейные зажимы









Рис. 8.4. Батарейный конденсаторный взрывной прибор ПИВ-100М:
1 — пластмассовый корпус; 2 — окно омметра; 3 — выходные клеммы; 4 — взрывной ключ; 5 — рычаг переключателя прибора для замера сопротивления сети











Машинка сейсмическая взрывная СВМ-2 предназначена для проведения взрывных работ при сейсморазведке и взрывании до 50 последовательно соединенных электродетонаторов при общем сопротивлении взрывной сети до 500 Ом. Источником питания служат сухие элементы. Конденсатор-накопитель способен подавать во взрывную сеть ток напряжением до 600 В.

Перед применением взрывные машинки проверяют на длительность импульса напряжения (для шахт, опасных по газу и пыли), а также на развиваемые ими ток и импульс тока. Прежде всего производится внешний осмотр: состояния корпуса, линейных зажимов и привода. При этом корпус должен быть без повреждений, а рукоятка привода должна вращаться плавно и бесшумно.

Взрывные машинки, которые не имеют миллисекундного замыкателя на импульс тока, испытывают при помощи пультов-пробников, которыми снабжают взрывные машинки КПМ-1А и ВМК-500. Взрывные машинки с миллисекундными замыкателями проверяют приборами контроля взрывного импульса, например прибором ПКВИ-ЗМ, который имеет автономное питание (два гальванических элемента типа «Сатурн»). Он позволяет определить максимальное значение длительности импульса напряжения и минимальное значение тока в конце импульса.

Для определения исправности электровзрывной сети и ее сопротивления используются специальные контрольно-изме-рительные приборы.

К ним относится измерительный мостик Р-353, предназначенный для определения сопротивления проводов, электродетонаторов и электровзрывных сетей. Пределы измерения сопротивления электровзрывных сетей составляют 20—5000 Ом, а сопротивления электродетонаторов — 0,2—50 Ом.

На практике широко применяются также омметры ОВЦ-2 и М-57, омметрычклассификаторы электродетонаторов ОКЭД-1 и пьезоэлектрические взрывные испытатели ВИО-3.

Следует помнить, что исправность и величину сопротивления электродетонаторов и электровзрывных сетей можно проверять только теми приборами, которые допущены для этой цели Госгортехнадзором СССР и дают в цепь ток не более 50 мА. Продолжительность контакта проверяемой сети с включенным прибором должна быть не более 4 с. Все приборы необходимо проверять в сроки, установленные техническим паспортом, но не реже одного раза в квартал и после каждой смены батарей.
