Volvo EC480D гусеничный экскаватор (Серийный номер: 260001-310000). Руководство оператора (2018 год)

Панели приборов

Передняя приборная панель

Предупреждающие индикаторы

V1065475

V1065476

V1065467

V1065478

Низкое давление

2 Низкий уровень

3 Перегрузка

4 Низкий уровень

масла в двигателе

охлаждающей

(дополнительное

моторного масла

жидкости

оборудование)

Предупреждение !

Прекратите подъем и

уменьшите груз.

V1065479

V1065480

V1065481

V1065483

Открыт гидрозамок

6 Отсутствует заряд

7 Высокая

8 Предупреждение

навесного устройства

батареи

температура

смены схемы

(дополнительное

охлаждающей

управления

оборудование)

жидкости двигателя

Немедленно

прекратите работу,

если ковш все еще

находится на

кронштейне

V1065484

V1065486

V1065487

V1065488

Засорен воздушный

10 Низкий уровень

11 Высокая

12 Ремень безопасности

фильтр двигателя

топлива

температура

гидравлического

масла

Панели приборов

Блок дисплея

Пусковая последовательность

Начальная загрузка выполняется в следующем порядке.

A Логотип Volvo

Если оператор поворачивает выключатель зажигания в

рабочее положение, то на экране I-ECU в течение

нескольких секунд отображается логотип компании Volvo.

V1178185

B Initializing (Инициализация)

После появления логотипа оператор может видеть

состояние процесса инициализации, который необходим

для операционной системы. На этом этапе I-ECU

инициализирует все внутренние устройства и их

операционные системы.

ВНИМАНИЕ!

Переход в начальное состояние занимает несколько секунд.

Если выключатель батареи был выключен, то после его

Initializing

включения системе понадобится для инициализации

несколько больше времени. В это время можно включать

машину и изменять режим двигателя.

V1178186

Панели приборов

Блок дисплея

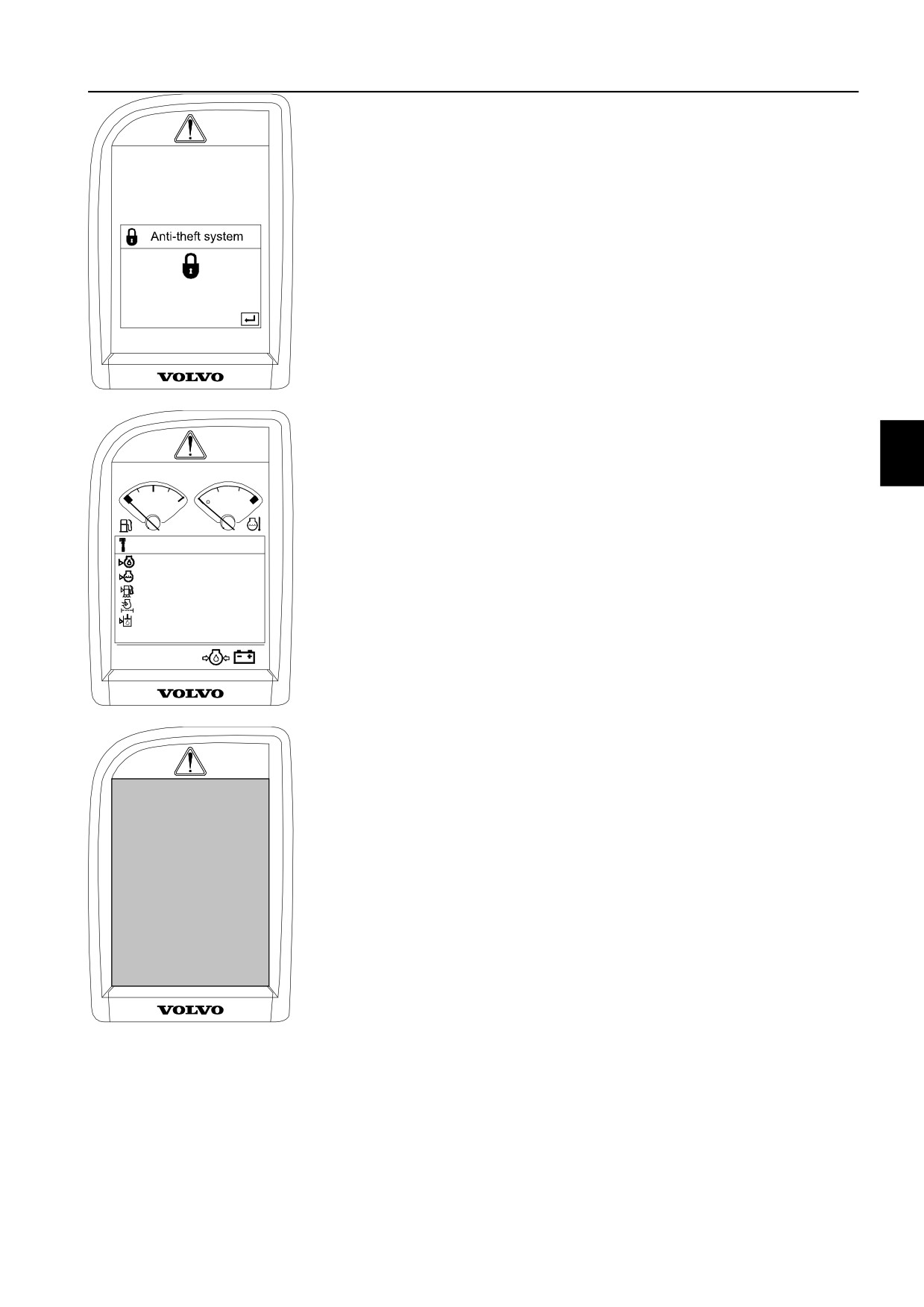

C Anti-theft system (Сист. защиты от кражи)

(дополнительное оборудование)

Система защиты от кражи отображается только при

установке этого дополнительного оборудования.

- Enter operator code (Введите код оператора): Этот экран

будет включаться в последовательность запуска, только

если после выключения двигателя прошло некоторое

время. По умолчанию этот промежуток равен 30

секундам (можно изменить). Для включения/

выключения этой функции обратитесь к вашему дилеру

Enter operator code

компании Volvo CE. После ввода кода оператора

нажмите кнопку SELECT.

Confirm:

V1178187

D Daily maintenance (Ежедневное ТО)

Оператор может просматривать элементы ежедневного

технического обслуживания раз в день. Этот экран можно

убрать, нажав кнопку ESC или SELECT, или же он

исчезнет автоматически через 5 секунд.

- Engine oil level (Уровень масла двиг.)

- Coolant level (Уров. охл. ж.)

Daily maintenance

- Water separator (Водоотделитель)

Engine oil level

- Air cleaner (Воздушный фильтр)

Coolant level

- Hydraulic oil level (Уровень гидр.масла)

Water separator

Air cleaner

Hydraulic oil level

V1178203

E Исходный экран камеры (если установлена)

Все камеры, установленные на машине, будут

отображаться на экране I-ECU. Выход из исходного

экрана камеры производится нажатием на кнопку камеры

на клавиатуре.

ВНИМАНИЕ!

Нажмите на кнопку камеры на клавиатуре для вывода

изображения с камер во время работы машины. Более

подробная информация по управлению камерами приведена

на стр. 109.

V1178189

Панели приборов

Блок дисплея

F Главный экран

После выхода из первоначального экрана камеры

начинает отображаться главный экран.

ВНИМАНИЕ!

Индикатор ремня безопасности будет отображаться в

течение 3 секунд на экране "Ежедневное ТО" или на главном

экране. Застегните ремень перед началом работы.

0 rpm

^FLOW 240L

CLIM ATE

AUTO

V1178204

Главное меню

Главное меню появляется при нажатии на кнопку SELECT на

клавиатуре.

При помощи кнопок со стрелками можно перелистать список.

При нажатии кнопки SELECT на выделенном элементе меню

805 rpm

появляются экраны более низкого уровня. Для навигации по

FLOW

подменю используйте кнопки со стрелками. Любое действие

240L

CLIMATE

можно прервать в любое время, нажав на кнопку ESC.

AUTO

SELECT

ESC

Engine

SELECT

Oil Pressure

Hydraulics

Electrical system

Vehicle information

Service

Oil Level

ESC

Setup

V1065498

Экраны нижнего уровня

Engine (Двигатель)

- Oil pressure (Давление масла): Здесь указывается

измеренное давление моторного масла. Зеленый

индикатор говорит о нормальном значении, красный - об

аварийном.

- Oil level (Уровень масла): Здесь указывается

измеренный уровень моторного масла. Зеленый

индикатор говорит о нормальном значении, желтый - об

аварийном.

Панели приборов

Блок дисплея

Hydraulics (Гидравлика)

Oil temperature (Температура масла): Здесь указывается

измеренная температура гидравлического масла.

Зеленый индикатор говорит о нормальном значении,

Hydraulics

SELECT

красный - об аварийном.

Engine

Oil Temperature

Hammer op. hours (Часы работы молота)

Hydraulics

(дополнительное оборудование) : Приводится

Electrical system

измеренное количество часов работы молота.

Vehicle information

Hammer op. hours

Service

ESC

14h

ВНИМАНИЕ!

Setup

При определении сервисного интервала для замены

возвратного фильтра гидромолота смотрите данные

V1065499

"Hammer op. hours (Часы работы молота)".

Hydraulics

X1 work tool (Раб.инструмент X1) (дополнительное

SELECT

X1 work tool

оборудование): Информирует оператора о текущем

X1 work tool

HAMMER

выбранном инструменте. Он также позволяет оператору

HAMMER

40L

выбирать предварительно заданное имя и настройки

40bar

каждого инструмента. При нажатии на кнопки со

X3 response mode

Toggle

стрелками выбирается другой предварительно

Active

ESC

1way

заданный инструмент. При выборе нового инструмента

кнопкой SELECT, экран возвращается к предыдущему

состоянию и на нем выводится имя вновь избранного

Hydraulics

устройства.

X1 work tool

SELECT

SHEAR

140L

40bar

X3 response mode

Push

Active

SELECT

2way

V1091200

Hydraulics

X3 response mode (Режим ответа X3) (дополнительное

SELECT

X3 response mode

оборудование) : Информирует оператора о выбранном

X3 response mode

в данный момент режиме ответа для Х3 и позволяет

Active

производить выбор одного из 3 режимов. Выбор

Normal

осуществляется кнопками со стрелками. При нажатии на

Soft

кнопку SELECT устанавливается выбранный режим.

ESC

Экран вернется к предыдущему окну, отображая вновь

выбранный режим.

- Active (Активный)

Hydraulics

- Normal (Норма)

X3 response mode

SELECT

- Soft (Мягкий)

Normal

Оператор может установить чувствительность

Active

рычагов управления навесными устройствами.

Normal

Наибольшая чувствительность в режиме "Active

Soft

(Активный)".

V1091201

Панели приборов

Блок дисплея

Electrical system (Электрооборудование)

- Voltage (Напряжение): Здесь указывается измеренное

напряжение на аккумуляторной батарее. Зеленый

Electrical syst.

SELECT

индикатор говорит о нормальном значении, красный - об

Engine

Voltage

аварийном.

Hydraulics

Vehicle information (Данные о машине)

Electrical system

Min

Max

Vehicle information

Service

ESC

Setup

V1065520

- Model (Модель): Здесь приводится название машины.

- Serial number (Серийный номер): Здесь приводится

серийный номер машины.

Vehicle information

SELECT

Engine

Model

Hydraulics

ECXXXD

Electrical system

Vehicle information

Serial number

Service

ESC

XXXXXXXXX

Setup

V1091437

Vehicle information

- Work timer (Рабочий таймер): Здесь показано суммарное

SELECT

Work timer

время работы.

Work timer

- Сброс таймера работы: Рабочее время может быть

37h 43min

Reset work time

сброшено при нажатии кнопки SELECT при

выделенном значении "Рабочий таймер". Нажатие на

Average fuel cons

кнопку SELECT в ответ на вопрос "Yes (Да)/No (Нет)".

2L/h

No :

ESC

Yes :

Нажмите кнопку ESC для ответа "No (Нет)" или кнопку

SELECT для ответа "Yes (Да)".

- Average fuel cons. (Средний расх. топлива): Здесь

Vehicle information

указывается рассчитанное среднее потребление

Average fuel cons

топлива за последние 24 часа.

2L/h

- Current fuel cons. (Тек.расход топлива): Здесь

указывается рассчитанное потребление топлива на

Current fuel cons

данный момент.

- Ambient temp (Окр.темп.): Здесь указывается

температура окружающего воздуха.

Vehicle information

Current fuel cons

Ambient temp

25.0 C

V1091441

Панели приборов

Блок дисплея

Service (Сервис)

На этом экране более низкого уровня элементы

обслуживания уже отображаются с "оставшимся

временем". Нажмите на кнопку SELECT для изменения

интервала или вывода подробной информации.

Engine oil/filter (Масл. фильтр двиг.)

Инт.

Показывает интервал замены моторного масла/

фильтра в часах. В зависимости от типа моторного

Service

SELECT

масла/фильтра оператор может установить величину

Engine

Engine oil/filter

450h

этого интервала. Диапазон настройки от 50 до 500

Hydraulics

Fuel filterWater sep

450h

часов.

Electrical system

Hydraulic oil

2000h

Time remaining (Осталось времени)

Vehicle information

Hydraulic oil filter

1900h

Service

Показывает время в часах, оставшееся до следующего

ESC

сервиса моторного масла/фильтра.

Setup

Когда значение "Осталось времени" достигает 40 ч, 20

V1091442

ч и 0 ч на I-ECU будет выводиться проверочный экран

с параметрами "Осталось времени" и "Интервал".

Выполните обслуживание элементов в соответствии с

интервалом обслуживания, см. страницу 290.

Reset time remaining? (Сброс.остав.время?)

Check

После выполнения обслуживания можно выполнить

сброс времени. Нажмите на кнопку SELECT в окне

вопроса "Yes (Да)/No (Нет)". Нажмите на кнопку ESC,

чтобы выбрать ответ "No (Нет)" или на кнопку SELECT,

Engine oil filter

чтобы выбрать ответ "Yes (Да)". После сброса времени

450/500

будет отображен следующий интервал и "Осталось

времени".

V1091572

Если оператор не заменил моторное масло/фильтр и

не сбросил это значение, то оно обнуляется, а затем

становится отрицательным.

Service

SELECT

Engine oil/filter

SELECT

Engine oil/filter

450h

Fuel filter/ Water sep

450h

Interval :

500h

475h

Hydraulic oil

2000h

Time remaining : 450h

Hydraulic oil filter

1900h

ESC

Service

Engine oil/filter

SELECT

Engine oil/filter

Interval :

500h

Reset time remaining?

Time remaining : 450h

ESC

No :

ESC

Yes :

V1091443

Панели приборов

Блок дисплея

Fuel filter/Water sep (Топл. фильтр, водоот.)

Interval (Интервал)

Показывает интервал замены топливного масла/

водяного сепаратора в часах. Оператор может

установить величину этого интервала. Диапазон

настройки - от 50 до 500 часов.

Time remaining (Осталось времени)

Показывает время, оставшееся до следующего

сервиса топливного фильтра/водяного сепаратора.

Когда значение "Осталось времени" достигает 40 ч, 20

ч и 0 ч на I-ECU будет выводиться проверочный экран

с параметрами "Осталось времени" и "Интервал".

Выполните обслуживание элементов в соответствии с

интервалом обслуживания, см. страницу 290.

Reset time remaining? (Сброс.остав.время?)

После выполнения обслуживания можно выполнить

сброс времени. Нажмите на кнопку SELECT в окне

вопроса "Yes (Да)/No (Нет)". Нажмите на кнопку ESC,

чтобы выбрать ответ "No (Нет)" или на кнопку SELECT,

чтобы выбрать ответ "Yes (Да)". После сброса времени

будет отображен следующий интервал и "Осталось

времени".

Если оператор не выполнил обслуживание

компонентов и не сбросил это значение, то оно

обнуляется, а затем становится отрицательным.

Service

SELECT

Fuel filter/ Water sep

Engine oil/filter

450h

Fuel filter/ Water sep

450h

Interval :

500h

475h

Hydraulic oil

2000h

Time remaining : 450h

Hydraulic oil filter

1900h

ESC

Service

SELECT

Fuel filter/ Water sep

Interval :

500h

Reset time remaining?

Time remaining : 450h

ESC

No :

ESC

Yes :

V1091444

Панели приборов

Блок дисплея

Hydraulic oil (Гидр. масло)

Interval (Интервал)

Показывает интервал замены гидравлического масла

в часах. Оператор может установить величину этого

интервала. Диапазон настройки - от 100 до 5000 часов.

Time remaining (Осталось времени)

Показывает время в часах, оставшееся до следующего

сервиса гидравлического масла.

Когда значение "Осталось времени" достигает 40 ч, 20

ч и 0 ч на I-ECU будет выводиться проверочный экран

с параметрами "Осталось времени" и "Интервал".

Выполните обслуживание элементов в соответствии с

интервалом обслуживания, см. страницу 290.

Reset time remaining? (Сброс.остав.время?)

После выполнения обслуживания можно выполнить

сброс времени. Нажмите на кнопку SELECT в окне

вопроса "Yes (Да)/No (Нет)". Нажмите на кнопку ESC,

чтобы выбрать ответ "No (Нет)" или на кнопку SELECT,

чтобы выбрать ответ "Yes (Да)". После сброса времени

будет отображен следующий интервал и "Осталось

времени".

Если оператор не выполнил обслуживание

компонентов и не сбросил это значение, то оно

обнуляется, а затем становится отрицательным.

Hammer op. hours (Часы работы молота)

Приводится измеренное количество часов работы

молота. Параметр "Часы работы молота" не

изменяется. Он автоматически сбрасывается до нуля

при сбросе параметра "Осталось времени" и

показывает время работы молота с момента сброса.

Service

SELECT

Hydraulic oil

Engine oil/filter

450h

Fuel filter/ Water sep

450h

Interval :

3000h

Hydraulic oil

2000h

Time remaining : 2000h

Hydraulic oil filter

1900h

Hammer Op hours: 0h

ESC

Service

Hydraulic oil

SELECT

Hydraulic oil

Interval :

3000h

Reset time remaining?

Time remaining : 2000h

Hammer Op hours: 0h

ESC

No :

ESC

Yes :

V1091445

Панели приборов

Блок дисплея

Hydraulic oil filter (Заб. ф-тр гидромасла)

Interval (Интервал)

Показывает интервал замены фильтра

гидравлического масла в часах. Оператор может

установить величину этого интервала. Диапазон

настройки - от 100 до 2000 часов.

Time remaining (Осталось времени)

Показывает время в часах, оставшееся до следующего

сервиса фильтра гидравлического масла.

Когда значение "Осталось времени" достигает 40 ч, 20

ч и 0 ч на I-ECU будет выводиться проверочный экран

с параметрами "Осталось времени" и "Интервал".

Выполните обслуживание элементов в соответствии с

интервалом обслуживания, см. страницу 290.

Reset time remaining? (Сброс.остав.время?)

После выполнения обслуживания можно выполнить

сброс времени. Нажмите на кнопку SELECT в окне

вопроса "Yes (Да)/No (Нет)". Нажмите на кнопку ESC,

чтобы выбрать ответ "No (Нет)" или на кнопку SELECT,

чтобы выбрать ответ "Yes (Да)". После сброса времени

будет отображен следующий интервал и "Осталось

времени".

Если оператор не выполнил обслуживание

компонентов и не сбросил это значение, то оно

обнуляется, а затем становится отрицательным.

Hammer op. hours (Часы работы молота)

Приводится измеренное количество часов работы

молота. Параметр "Часы работы молота" не

изменяется. Он автоматически сбрасывается до нуля

при сбросе параметра "Осталось времени" и

показывает время работы молота с момента сброса.

Service

SELECT

Hydraulic oil filter

SELECT

Hydraulic oil filter

Engine oil/filter

450h

Fuel filter/ Water sep

450h

Interval :

2000h

Hydraulic oil

2000h

Time remaining : 1900h

Hydraulic oil filter

1900h

Hammer Op hours: 0h

ESC

Service

Hydraulic oil filter

SELECT

Hydraulic oil filter

Interval :

3000h

Reset time remaining?

Time remaining : 2000h

Hammer Op hours: 0h

ESC

No :

ESC

Yes :

V1091534

Панели приборов

Блок дисплея

Setup (Настройка)

В этом меню есть подпункты: "Раб.инструмент X1",

"Управление X3", "Время авм. хол. хода", "Язык/

Language", Единицы", "Время/дата", "Подсветка дисплея"

и "Подсветка клавиатуры".

Engine

Hydraulics

Electrical system

Vehicle information

Service

Setup

V1065527

- X1 work tool (Раб.инструмент X1)

Setup

SELECT

Служит для предварительной настройки инструмента

X1 work tool

Х1 так, чтобы его можно было использовать просто

Enter X1/X3 password

X3 Operation

выбрав из списка.

****

Auto idle time

Enter X1/X3 password (Пароль X1/X3): Введите пароль

Language

для изменения настройки инструментов Х1. Экран с

ESC

запросом пароля появляется также при его установке

Units

через VCADS Pro.

В этом меню есть 3 подпункта:

Setup

- Создать

X1 work tool

- Замените

New

- Удалить

При помощи кнопок со стрелками выберите нужный

Change

Delete

элемент (подсвеченный прямоугольник), а затем

нажмите кнопку SELECT.

Setup

X1 work tool

New

Change

Delete

V1091596

Панели приборов

Блок дисплея

Setup

New (Создать)

X1 work tool

Пункт "Создать" используется для добавления нового

New

инструмента Х1. Чтобы ввести и "Сохранить"

параметры нового навесного устройства выполните

Name

----

описанные ниже шаги с 1 по 7.

Flow

ВНИМАНИЕ!

----

Если приведенная в шаге 7 операция "Сохранить" не

SELECT

будет выполнена, то все настройки автоматически

отменяются.

Setup

X1 work tool

New

Name

-----------

SELECT

Setup

X1 work tool

New

ESC

New

Name

V----------

-----------

SELECT

Setup

X1 work tool

3 sec

X1 work tool

New

SELECT

New

Name

VO LVO01

VO LVO01--

Flow

----

V1065539

Выберите пункт "Создать" после введения

"Раб.инструмент X1".

Name (Имя): Введите имя инструмента.

При помощи кнопок со стрелками ВВЕРХ и ВНИЗ

выберите символы (A,B...Z,0,1...9).

Чтобы ввести выбранный символ используйте

кнопку SELECT.

Введенный символ можно удалить кнопкой ESC.

Для сохранения имени нажмите на кнопку SELECT

дольше 3 секунд.

Для выхода из этого меню без сохранения имени

нажмите на кнопку ESC дольше 3 секунд.

Панели приборов

Блок дисплея

Setup

Поток: При помощи этого пункта можно установить

X1 work tool

скорость потока.

SELECT

Выберите желаемое значение потока при помощи

New

кнопок со стрелками.

Flow

Сохраните выбранное значение, нажав кнопку

----

SELECT. Для выхода без сохранения изменений

200L

Pressure

нажмите кнопку ESC.

----

Давление: При помощи этого дополнительного

пункта можно установить давление.

Выберите желаемое значение давления при

Setup

помощи кнопок со стрелками.

X1 work tool

SELECT

X1 work tool

Сохраните выбранное значение, нажав кнопку

New

SELECT. Для выхода без сохранения изменений

Pressure

нажмите кнопку ESC.

----

Управление: Выберите тип управления.

40bar

Control

Выберите желаемый тип управления при помощи

----

кнопок со стрелками.

Сохраните выбранный элемент, нажав кнопку

SELECT. Для выхода без сохранения изменений

Setup

нажмите кнопку ESC.

X1 work tool

SELECT

Информацию о типах управления смотрите на стр.

New

65.

Control

Toggle (Переключатель)

----

Toggle

Push (Кнопка)

Attachment

Push

Proportional (Пропорциональный)

----

Proportional

Attachment (Оборудование): Выберите тип

управления 1 way (Однонаправленный) или 2 way

(Реверсивный).

Setup

Выберите желаемую настройку при помощи кнопок

X1 work tool

SELECT

со стрелками.

New

Сохраните выбранный элемент, нажав кнопку

Attachment

SELECT. Для выхода без сохранения изменений

----

1 way

нажмите кнопку ESC.

Save

2 way

Save (Сохранить): Сохраните настройки.

----

Выберите пункт "Сохранить" и нажмите кнопку

SELECT для сохранения всех настроек: "Имя",

"Поток", "Давление", "Управление" и

Setup

"Оборудование".

X1 work tool

New

ВНИМАНИЕ!

Save

Для введения новых параметров в память системы по

----

окончании ввода должна быть выполнена команда "Save

(Сохранить)". При ее невыполнении все введенные

настройки сбрасываются. Если команда "Сохранить" не

V1095231

выполнялась, то все изменения настройки будут

автоматически отменены.

- Если при вводе были пропущены какие-то элементы,

то появиться сообщение об ошибке -"Fill out all items

(Заполните все поля)".

Добавленный инструмент Х1 добавляется в список.

Панели приборов

Блок дисплея

Change (Изменить)

Служит для изменения настроек уже созданных

инструментов Х1.

Setup

Выберите пункт "Изменить" после ввода

X1 work tool

"Раб.инструмент X1".

Выберите инструмент для редактирования при

New

помощи кнопок со стрелками и нажмите кнопку

Change

SELECT.

Delete

Для изменения настроек выполните операции со 2

по 7, описанные выше в разделе "Создать".

На изменения наложен ряд ограничений:

SELECT

- Пункт "Имя" двух инструментов X1 по умолчанию

Setup

("HAMMER (АВАРИЙНЫЙ МОЛОТОК)" и "SHEAR

X1 work tool

(НОЖНИЦЫ)") не может быть изменен.

Change

- Инструмент "HAMMER (АВАРИЙНЫЙ МОЛОТОК)"

HAMMER

не может быть "Реверсивный".

SHEAR

Измененный инструмент Х1 добавляется в список.

VOLVO01

Setup

X1 work tool

Change

SELECT

Change

HAMMER

Name

SHEAR

VOLVO01

Flow

200L

V1065541

Setup

Delete (Удалить)

X1 work tool

При помощи кнопок со стрелками выберите нужный

элемент (подсвеченный прямоугольник), а затем

New

нажмите кнопку SELECT.

Change

Для удаления созданного "Раб.инструмент X1"

Delete

выполните следующие операции:

Выберите пункт "Удалить" после ввода

"Раб.инструмент X1".

SELECT

Выберите инструмент для удаления при помощи

Setup

кнопок со стрелками и нажмите кнопку SELECT.

X1 work tool

ВНИМАНИЕ!

Delete

SELECT

Текущий инструмент Х1 и оборудование по умолчанию не

VOLVO01

Are you sure

отображаются в списке.

to delete?

Are you sure to delete? (Продолжить удаление?):

No :

ESC

Yes :

После появления на экране подтверждающего

V1065542

сообщения нажмите кнопку SELECT для выбора

ответа "Yes (Да)" или кнопку ESC для выбора "No

(Нет)".

Панели приборов

Блок дисплея

Setup

X3 Operation (Управление X3)

SELECT

X3 Operation

Enter X1/X3 password (Пароль X1/X3): Введите пароль

X1 work tool

для изменения настройки инструментов Х3. Экран с

Enter X1/X3 password

X3 Operation

запросом пароля появляется также при его установке

****

Auto idle time

через VCADS Pro.

Language

При помощи кнопок со стрелками установите отметку

Units

ESC

напротив одного из трех элементов.

При нажатии на кнопку SELECT устанавливается

выбранный элемент, который отображается на

Setup

предыдущем экране.

X3 Operation

Подробную информацию о типах управления смотрите

Toggle

на стр. 65.

Push

Proportional

V1091597

Auto idle time (Время авм. хол. хода)

Setup

SELEC T

Основной идеей "Автом. холостого хода" является

Auto idle time

X1 work tool

снижение расхода топлива. Обороты двигателя будут

X3 Operation

автоматически уменьшаться на холостом ходу при

Auto idle time

5sec

включении кнопки "Автом. хол. ход" и отсутствии

операций с рычагами управления (педалями) или

Language

переключателем оборотов в течение нескольких секунд.

Units

ESC

Оператор может установить время "Время авм. хол.

V1091660

хода" от 3 до 20 секунд.

Setup

Language (Язык)

Setup

SELEC T

На экран выводится список с названиями

Language

X1 work tool

поддерживаемых языков, написанных родными

New

X3 Operation

алфавитами.

Auto idle time

При помощи кнопок со стрелками выберите нужный вам

язык. Нажмите кнопку SELECT для установки вашего

Language

выбора, который будет показан на предыдущем экране

Units

ESC

Если выбранный язык - не английский, то рядом с

SELECT

названием языка будет отображаться слово "Lang"

(Язык).

V1091598

Панели приборов

Блок дисплея

- Units (Единицы)

Setup

SELEC T

На экране показываются две системы единиц: "Metric

Units

X1 work tool

(Метрическая)" (Метрическая) и "US (США)" (США).

X3 Operation

Metric

Оператор может выбрать одну из них при помощи

кнопки со стрелкой и сохранить выбор, нажав кнопку

Auto idle time

SELECT.

Language

Модуль I-ECU оперирует следующими величинами:

ESC

Units

V1091599

Единицы

Метрическая

США

Время

Скорость потока

л/ч

ам. гал./ч

Количество

ам. гал.

Напряжение

Ток

Температура

°C

°F

Обороты

об/мин.

Скорость

км/ч

mph

Давление

бар

psi

Расстояние

км

mile

Панели приборов

Блок дисплея

- Time/Date (Время/дата)

Setup

Time/Date

Language

SELECT

Clock format

Units

Clock format

24h

Time/Date

Date format

AM/PM

Display light

Time/Date set

Keypad backlingt

Setup

Time/Date

Date format

Clock format

SELECT

yy/mm/dd

Date format

dd/mm/yy

Time/Date set

mm/dd/yy

Setup

Time/Date

SELECT

Time/Date set

Clock format

mm/dd/yy 24h

Date format

23 / 06 05:38

Time/Date set

V1091658

Clock format (Формат часов): Пункты "24h" и "AM/PM"

определяют то, как блок I-ECU будет выводить время:

в 24-х или 12-часовом формате.

Date format (Формат даты): Пункты "yy/mm/dd", "dd/mm/

yy" и "mm/dd/yy" определяют то, как блок I-ECU будет

выводить дату. "уу" означает год, "mm" - месяц, а "dd"

- день.

Time/Date set (Установ. времени/даты): Служит для

настройки времени и даты. Установленный формат

времени и даты указывается в первой строчке экрана.

Оператор может установить время и дату при помощи

кнопок со стрелками, ESC и SELECT. Кнопки SELECT

и ESC используются для продвижения курсора вперед

и назад. Кнопки со стрелками используются для

настройки каждого сегмента даты и времени.

Панели приборов

Блок дисплея

- Display light (Подсветка дисплея)

Служит для изменения контраста дисплея I-ECU.

Ползунок регулировки может перемещаться кнопками

со стрелками. Выбранное значение устанавливается

кнопкой SELECT.

Величина контраста может независимо

устанавливаться для дневного и ночного времени суток.

Contrast(Day) (Контрастность (день))

Contrast(Night) (Контрастность (ночь))

ВНИМАНИЕ!

При настройке "Контрастность (ночь)" необходимо включить

рабочее освещение.

Setup

Display light

Language

SELECT

Contrast(Day)

Units

Contrast(Night)

Time/Date

75%

Display light

Keypad backlingt

Setup

Display light

Contrast(Day)

Contrast(Night)

SELECT

Contrast(Night)

70%

V1091659

Keypad backlight (Подсветка клавиатуры)

Яркость подсветки клавиатуры также может

настраиваться. Ползунок регулировки может

перемещаться кнопками со стрелками. Выбранное

значение устанавливается кнопкой SELECT.

Setup

Keypad backlight

Language

SELECT

Units

80%

Time/Date

Display light

Keypad backlight

V1065548

Панели приборов

Блок дисплея

Vehicle messages (Сообщения машины)

Здесь приводятся заголовки сообщений. При нормальной

работе не должно быть никаких сообщений с

предупреждениями или ошибками.

При обнаружении ненормального состояния машины

будет выведено сообщение с указанием ошибки/

неисправности. При необходимости обратитесь за

советом к отделу по обслуживанию вашего дилера Volvo

Construction Equipment.

Чтобы просмотреть все сообщение, нажмите на кнопку

SELECT и информация полностью заполнит "главный

экран". В состав этой информации входит:

- Fault Active (Ошибка акт)

- Error Code (Код ошибки)

- Source (Источ)

- First Event (Первый раз)

- No. of events (К-во событий)

- Last event (Последнее)

Vehicle messages

Coolant level low

Hydraulics

Electrical syst.

SELECT

Coolant level low

--Warning--

SELECT

Fault Active : Yes

Vehicle information

Communication failure

Error Code : SE2603-01

Service

Source : EECU

First Event : 20100503

Setup

No. of events :1

Vehicle messages

Last event : 20100531

V1095232

Панели приборов

Блок дисплея

Всплывающие сообщения

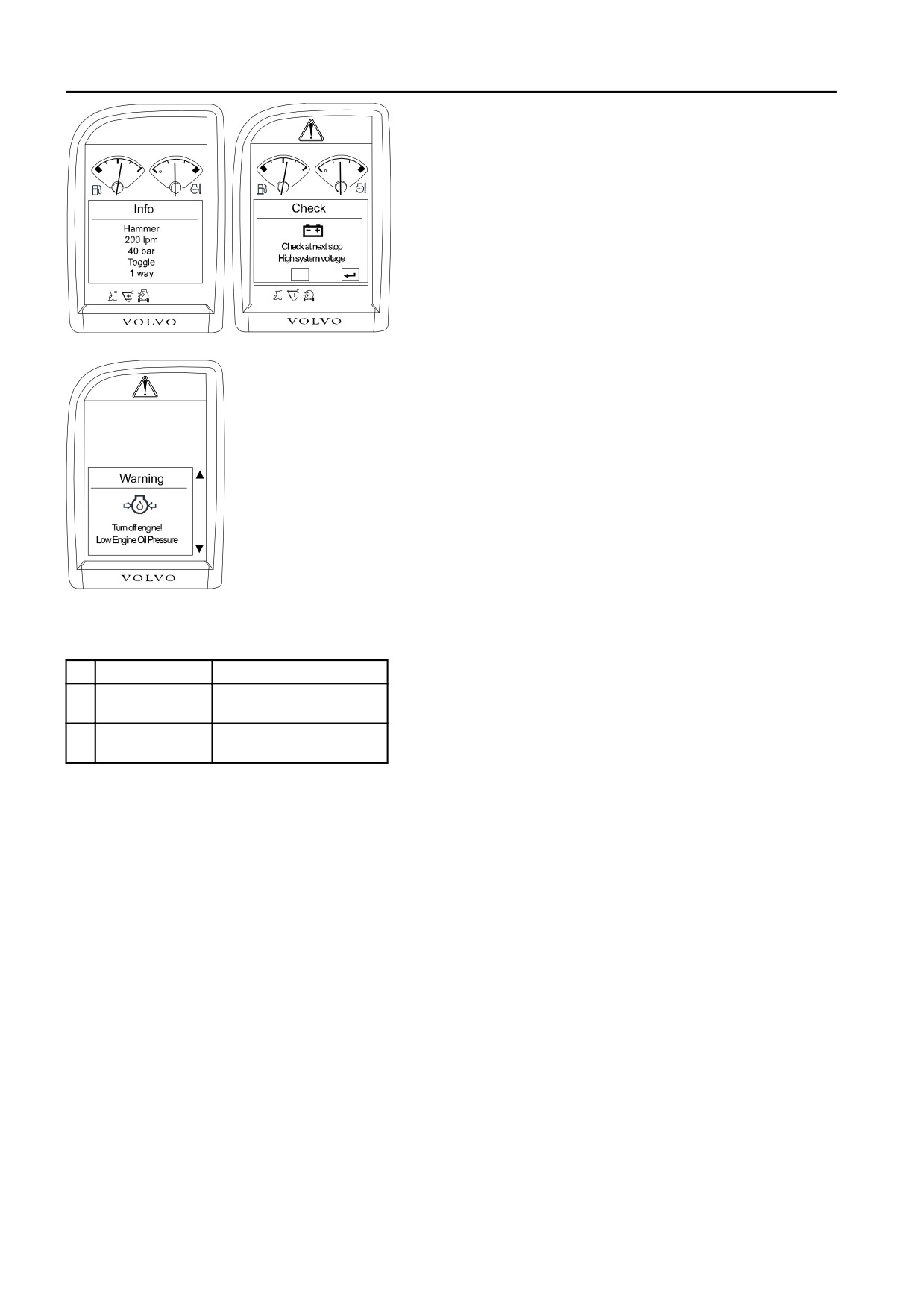

Всплывающие сообщения разделены на три группы:

Экран Инфо

- На этом экране приводится полезная информация о

машине.

- Главный экран заменяется прямоугольником с зеленой

рамкой, который озаглавлен "Info (Инфо)". Звуковой

сигнал при этом звучит только 1 раз.

Close : ESC

info

- "Экран Инфо" автоматически исчезает через 2 секунды.

Экран Проверка

- Этот экран информирует оператора об обнаружении

частичной неисправности оборудования машины.

- Главный экран заменяется прямоугольником с желтой

рамкой, который озаглавлен "Check (Проверка)".

Звуковой сигнал при этом звучит 4 раза.

- Чтобы получить дополнительную информацию о

сообщении на экране нажмите кнопку SELECТ. Чтобы

вернуться к экрану пользователя нажмите кнопку ESC.

Экран Предупреждение

- Этот экран предупреждает оператора об обнаружении

неисправности машины или поломки, влияющей на ее

безопасность. Немедленно остановите машину и

устраните причину.

- Весь экран I-ECU заменяется прямоугольником с

красной рамкой, который озаглавлен "Warning

(Предупр)".

V1065550

- При появлении экрана "Экран Предупреждения" звучит

Всплывающие экраны

предупреждающий сигнал.

- При нажатии на кнопку ESC включаются звуковой сигнал

и центральная предупреждающая лампа. Чтобы убрать

Info (Инфо)

Экран Инфо

"Экран Предупреждения" нужно нажать кнопку ESC еще

Check

Экран Проверка

раз. До тех пор, пока включено питание, это сообщение

(Проверка)

не появится даже, если вызвавший его сигнал все еще

Warning

Экран Предупреждение

активен.

(Предупр)

- Чтобы получить дополнительную информацию о

сообщении обратитесь к пункту "Vehicle messages

(Сообщения машины)" в главном меню.

ВНИМАНИЕ!

Сообщения об ошибках, связанные с давлением в общей

топливной рампе (common rail), звуковой сигнал и

центральное предупреждение остаются включенными

независимо от нажатий клавиш. Свяжитесь с вашим

дилером Volvo CE.

(Сообщения об ошибках, связанные с давлением в

общей топливной рампе)

E-ECU Датчик давления в общей топливной рампе:

SE2309-0/1/2/4/5

E-ECU Эффективный вращающий момент общей

топливной рампы: PPID435-0/1

E-ECU Система поддержания давления в рампе:

PSID96-0/1/4/7/12

E-ECU Клапан сброса давления: PSID97-0/7/11/14

E-ECU CR Блок контроля топлива (FCU):

PWM2303-3/4/5/6/13

Volvo EC480D гусеничный экскаватор (Серийный номер: 260001-310000). Руководство оператора (2018 год) - часть 3
