Volvo EC480D гусеничный экскаватор (Серийный номер: 260001-310000). Руководство оператора (2018 год) - часть 1
EC480D
Предисловие
РУКОВОДСТВО ОПЕРАТОРА
Это руководство оператора служит пособием по правильному
использованию и техническому обслуживанию машины. Его следует
внимательно изучить перед запуском и эксплуатацией машины или
перед выполнением на ней любого профилактического
обслуживания.
Храните руководство в кабине так, чтобы оно всегда было под рукой.
При потере немедленно замените его новым.
Содержание
Руководство оператора описывает сферы применения, для которых
главным образом предназначена машина. Оно написано для
применения на всех рынках. Поэтому мы просим вас не обращать
внимания на разделы, которые не применимы к вашей машине или
Общее описание
тем работам, которые вы на ней выполняете.
ВНИМАНИЕ!
Если данное руководство описывает более чем одну машину, то
приведенная в нем информация относится ко всем машинам, если не
указывается обратное.
Панели приборов
Было потрачено очень много времени для того, чтобы
сконструировать и изготовить максимально эффективную и
безопасную машину. Несчастные случаи, которые, не смотря на это,
все же происходят, обычно обусловлены человеческим фактором.
Другие органы управления
Осторожный сознательный оператор и поддерживаемая в хорошем
состоянии машина образуют безопасное, эффективное и выгодное
сочетание. Исходя из этого читайте и следуйте инструкциям по
технике безопасности.
Путем изменения конструкции мы постоянно стремимся улучшить
Инструкции по эксплуатации
нашу продукцию и сделать ее более эффективной. Мы оставляем за
собой право делать это без обязательства вносить эти улучшения в
продукцию, которая уже поставлена. Мы также оставляем за собой
право изменять данные, оборудование, инструкции по обслуживанию
Техника управления
и уходу без предварительного уведомления.
Меры безопасности при
обслуживании
Техническое обслуживание и
ремонт
Технические характеристики
Алфавитный указатель
Ref. No. 20027106-D
Оригинал на английском языке Перевод оригинального руководства.
2018.07
Предисловие
2
Правила техники безопасности
В обязанности оператора входит знать и выполнять все применимые
государственные и местные правила техники безопасности.
Инструкции по технике безопасности, приводимые в этом
руководстве, относятся только к тем случаям, когда нет
соответствующих государственных или местных правил техники
безопасности.
ОПАСНО
Знак безопасности в сочетании с этим сигнальным словом указывает
на опасную ситуацию, которая, если не будет исключена, приведет к
смерти или серьезной травме. Опасность связана только с наиболее
критическими ситуациями.
ПРЕДУПРЕЖДЕНИЕ
Знак безопасности в сочетании с данным сигнальным словом
предупреждает об опасной ситуации, которая, если не будет
предотвращена, может привести к смертельному исходу или
серьёзной травме.
ВНИМАНИЕ
Знак безопасности в сочетании с данным сигнальным словом
предупреждает об опасной ситуации, которая, если не будет
предотвращена, может привести к травме средней тяжести или
лёгкому ранению.
УВЕДОМЛЕНИЕ
Указывает на потенциально опасные ситуации, которые могут
привести к повреждению машины.
ВНИМАНИЕ!
Используется для извещения об информации по установке,
эксплуатации или техническому обслуживанию, которая является
важной, но не относится к опасности.
Изучите возможности и ограничения вашей машины!
Предисловие
Идентификационные номера
3
Идентификационные номера
Запишите ниже идентификационные номера машины и ее компонентов. Всегда используйте эту
информацию при консультациях с производителем или при заказе запасных частей.
Volvo Group Korea Co., Ltd.
Производитель:
Сеонгсан-гу, Чангвон-см, Гиеонгсангнам-до, Корея 51710
PIN машины (серийный номер)
Двигатель
Главный насос
Гидромотор поворота
Бортовой гидромотор
Главный управляющий клапан
• Присылайте Ваши комментарии к Руководству оператора по адресу om@volvo.com.
• Открытый исходный код, используемый в данном продукте, может быть получен со следующего вебсайта. (http://
webdoc.volvo.co.kr/exc-oss)
Содержание
5
Содержание
Предисловие
1
Идентификационные номера
3
Общее описание
7
Общий вид машины
14
Маркировка «CE», директива по ЭМС
15
Устройства связи, установка
17
Компоненты, связанные с безопасностью
18
Таблички с информацией об изделии
19
Информационные и предупреждающие таблички
21
Федеральный закон США о чистоте воздуха
29
Панели приборов
32
Левая приборная панель
33
Передняя приборная панель
37
Блок дисплея
42
Правая приборная панель
66
Задняя приборная панель
75
Другие органы управления
76
Органы управления
77
Кабина
84
Блокировка системы управления
88
Комфорт оператора
89
Инструкции по эксплуатации
119
Правила техники безопасности во время работы
123
Мероприятия перед началом работы
127
Запуск двигателя
128
Прогрев гидравлической системы
132
Управление
134
Остановка
135
Парковка
136
Извлечение и буксировка
137
Транспортировка машины
139
Техника управления
154
Вибрации, передающиеся на тело оператора
155
Правила проведения земляных работ
157
Работа в опасных местах
160
Рабочее оборудование
169
Навесные устройства, присоединие и отсоединение
171
Ковши
186
Гидромолот
188
Работа с удлиненным рабочим оборудованием
191
Клапаны защиты от разрыва шлангов
192
Выбор траков гусениц
194
Подъем грузов
195
Сигнальная схема
197
Меры безопасности при обслуживании
199
Положение для технического обслуживания
200
Прочитать перед проведением обслуживания
201
Вход, выход и подъем на машину
203
Противопожарные мероприятия
204
Обращение с вредными материалами
206
Обращение с тросом, трубами и шлангами
210
Содержание
6
Техническое обслуживание и ремонт
211
Точки обслуживания
215
Двигатель
217
Топливная система
221
Воздушный фильтр двигателя
228
Система охлаждения
234
Электрооборудование
239
Привод поворотного круга
244
Узел привода гусеницы
246
Привод поворотного круга и ванна
249
Узел гусеницы
251
Кабина
254
Кондиционирование воздуха
255
Зубья ковша
256
Гидравлическая система
259
Смазка
269
Таблица смазки и обслуживания
271
Технические характеристики
278
Рекомендуемые смазочные материалы
278
Топливная система
284
Емкости и интервалы замены
289
Двигатель
291
Электрооборудование
292
Кабина
296
Гидравлическая система
298
Вес машины
299
Давление на грунт
301
Размеры
302
Рабочие зоны выемки
307
Рекомендуемые размеры ковшей
309
Усилия резания
313
Грузоподъемности
314
Журнал обслуживания
331
Алфавитный указатель
335
Общее описание
7
Общее описание
Применение
Машина предназначена для использования в нормальных
условиях и для выполнения операций, описанных в
руководстве оператора. Если она используется для других
целей или в потенциально опасных услових, например, во
взрывоопасной атмосфере, местах, где в воздухе
присутствует асбестовая пыль и т.д., то должны выполняться
особые правила техники безопасности, а машина должна
быть оборудована специальными приспособлениями для
такого использования. Для получения дополнительной
информации свяжитесь с производителем или дилером.
Требования по охране окружающей среды
Во время эксплуатации, техобслуживания и ремонта машины
необходимо соблюдать правила по охране окружающей
среды. При проведении любых работ, связанных с машиной,
необходимо всегда соблюдать действующие региональные
и национальные законы по охране окружающей среды.
Двигатель
Дизельные двигатели Volvo включают высокоточные
топливные форсунки высокого давления, турбокомпрессор,
охладитель наддувочного воздуха и электронные блоки
управления, которые оптимизируют работу машины.
Электрооборудование
Электрическая система состоит из системы пуска двигателя,
системы зарядки, системы наблюдения за машиной, системы
управления двигателем / насосом и системы
кондиционирования воздуха.
Машина оборудована хорошо защищенной мощной
электрической системой. Водонепроницаемые разъемы
жгутов проводки с двойной фиксацией используются для
защиты соединений от коррозии. Главные реле и
электромагнитные клапана защищены от повреждения.
Главный переключатель - стандартный.
Система автоматического холостого хода
Автоматическая система холостого хода уменьшает обороты
двигателя до холостого хода при отсутствии работы с
педалями и рычагами на протяжении определенного
времени. Это уменьшает потребление топлива и шум в
кабине.
Общее описание
8
Система автоматического выключения двигателя
(дополнительное оборудование)
Система автоматического отключения двигателя
предназначена для остановки двигателя при простое
машины в течение определенного времени. По умолчанию
это время равно 5 минутам, что можно изменить только
через Tech Tool (сервисный инструмент Volvo). Обратитесь к
дилеру Volvo Construction Equipment.
Условия автоматического выключения двигателя
- Рычаг блокировки управления вниз.
- Переключатель оборотов двигателя не используется.
За 1 минуту до отключения двигателя на I-ECU появится
предупреждающее сообщение, и оператор может его
отменить, нажав на кнопку ESC, переместив вверх рычаг
блокировки управления или изменив положение
переключателя оборотов двигателя (рычаг блокировки
повернут вниз).
Общее описание
9
Кабина
Кабина оператора имеет удобный доступ, широкую дверь и
отличный обзор во все стороны. Поглощающие удары и
вибрацию гидроамортизированные опоры и
звукопоглощающая облицовка обеспечивают низкий уровень
шума в кабине. Верхнее стекло переднего окна легко
сдвигается под потолок, а нижнее - снимается и хранится в
двери.
Встроенная система кондиционирования и
обогрева воздуха
Профильтрованный воздух подается в кабину под
давлением при помощи автоматически регулируемого
вентилятора. Воздух распределяется по кабине через 14
воздуховодов.
Системы FOPS и FOG
Конструкция кабины удовлетворяет требованиям по защите
от падающих объектов, вес которых соответствует
методикам проверки в соответствии со стандартом "FOPS"
и "FOG".
Кабина утверждена частью защитной структуры согласно
стандартам FOPS и FOG. (FOPS: ISO10262 (Уровень II), FOG:
ISO10262:1998 (Уровень II) и SAE J1356)
FOPS - это сокращение от Защитной структуры от падающих
объектов (Falling Object Protective Structure) (верхняя
защита), а FOG - от Защиты от падающих объектов (Falling
Object Guard) (верхняя и боковая защита).
ROPS
Кабина утверждена в качестве части защитной структуры в
соответствии со стандартом ROPS (ISO12117-2).
Общее описание
10
Гидравлическая система
Гидросистема ASWM (Automatic Sensing Work Mode)
спроектирована так, чтобы обеспечить высокие
производительность, мощность выемки и точность
маневрирования при топливной экономичности.
Суммирование потоков, их распределение с учетом
приоритетов поворотной системы, стрелы и рукояти и
регенерация потоков рукояти и стрелы обеспечивают
оптимальные рабочие характеристики.
1
Суммирование потоков : позволяющее объединять потоки
обоих гидравлических насосов для обеспечения высокой
производительности и короткого рабочего цикла.
2
Приоритет рукояти: более короткие рабочие циклы при
выравнивании и увеличенная емкость ковша при
экскавации.
3
Приоритет поворота: ускорение выполняемых совместно
операций.
4
Регенерация потоков стрелы и рукояти :
предотвращающая кавитацию и увеличивающая
производительность за счет оптимизации потоков при
совмещении движений.
5
Форсирование : увеличивающее рабочие усилия всех
функций подъема и выемки, когда это требуется.
6
Клапана удержания стрелы и рукояти : исключающие их
дрейф в процессе работы.
Бортовой гидромотор и редуктор
Бортовой гидромотор представляет собой аксиально-
поршневой двигатель переменного объема, который состоит
из корпуса, вращающегося узла и плоского распределителя.
Корпус содержит контрольный винт угла наклона диска.
Вращающийся узел состоит из цилиндров и поршней.
Плоский распределитель состоит из разгрузочного клапана,
обратных клапанов, предохранительных клапанов и клапана
изменения рабочего объема. Коробка передач также
содержит узел стояночного тормоза, который приводится в
действие пружиной и освобождается гидравлически.
Коробка передач включает трехступенчатый планетарный
механизм с тремя группами солнечных колес, планетарных
передач и ведущих шестерен, приводимых в движение
выходным валом бортового гидромотора со шпонкой,
установленного прямо на коробке передач.
Общее описание
11
Поворотный гидромотор и редуктор
Поворотный гидромотор представляет собой аксиально-
поршневой двигатель фиксированного объема.
Вращающийся узел состоит из блока цилиндров и девяти
поршней, расположенных в цилиндре. Крышка имеет
предохранительные, антикавитационные и противооткатные
клапана. Корпус имеет клапан временной задержки и
дисковый тормоз.
Редуктор состоит из солнечной передачи, планетарной
передачи, шестеренчатой передачи и корпуса. Обороты
выходного вала гидромотора поворота уменьшаются
солнечной и планетарной передачей, что создает высокий
крутящий момент, который передается на ведущую
шестерню.
Общее описание
12
Оборудование
На машину может устанавливаться различное
дополнительное оборудование, выбор которого зависит от
требований различных рынков. Примером такого
оборудования может быть, например, система
автоматического отключения двигателя и автоматическая
система смазки (стандартная комплектация на некоторых
рынках).
Модификации
Модификации машины, включая использование не
утвержденных аксессуаров или запасных частей может
повлиять на состояние машины и ее способность выполнять
задуманные операции. Любые модификации машины
запрещены за исключением случаев выдачи письменного
разрешения компанией Volvo Construction Equipment.
Компания Volvo Construction Equipment оставляет за собой
право отклонения всех гарантийных рекламаций,
возникновение которых связано вследствие не
утвержденных изменений.
Лица, выполняющие неутвержденные модификации
принимают на себя всю возникающую и связанную с
модификациями ответственность, включая все
неблагоприятные влияния на машину.
Модификации официально утверждаются при
удовлетворении, по крайней мере, одного из следующих
условий:
1
Навесные устройства, аксессуары, узлы или запасные
части изготовлены или представлены компанией Volvo
Construction Equipment, установлены в заводском
утвержденном порядке, как описано в печатных изданиях,
которые можно получить у компании Volvo Construction
Equipment; или
2
Модификация утверждается в письменном виде
Инженерным департаментом серийных изделий
компании Volvo Construction Equipment.
Общее описание
13
Противоугонное устройство (дополнительное
оборудование)
Установка противоугонного устройства осложняет кражу
машины. Компания Volvo Construction Equipment поставляет
противоугонные устройства в качестве дополнительного
оборудования. Если ваша машина еще им не оборудована,
то вы можете обратиться к квалифицированному
специалисту по обслуживанию для её установки.
Регистрация информации о машине
Эта машина оборудована системой программного
обеспечения, которая записывает различную информацию о
машине. Полученная информация передается в компанию
Volvo, где используется в процессе разработки новой
продукции и обнаружения возможных неисправностей.
По вопросам относительно этой информации можно
обратиться к дилеру.
Система CareTrack
На машине может быть установлена телематическая
система CareTrack, разработанная Volvo Construction
Equipment. Система хранит данные машины, например
положение машины, часы работы, расход топлива, уровень
топлива, которые по беспроводной сети можно передать на
компьютер. CareTrack имеется в различных версиях, в
зависимости от требуемого уровня информации.
CareTrack помогает спланировать техническое
обслуживание и избежать затрат, связанных с простоем
машины. Производительность увеличивается за счет сбора
информации о правильности управления машиной и о
потреблении ею топлива. CareTrack также помогает
владельцу ограничить рабочую зону машины с помощью
виртуальных заграждений. Это помогает избежать
неавторизованного использования машины и кражи. Для
получения дальнейшей информации обратитесь к дилеру
Volvo Construction Equipment.
Система CareTrack передает данные таким же образом, как
мобильные телефоны. Максимальная выходная мощность
системы составляет 10 Вт. Передатчик системы всегда
включен и не может быть выключен оператором.
При пользовании системой CareTrack необходимо
соблюдать те же ограничения и меры предосторожности
(например, находиться на безопасном расстоянии от
системы), что и при использовании мобильных телефонов.
Общее описание
14

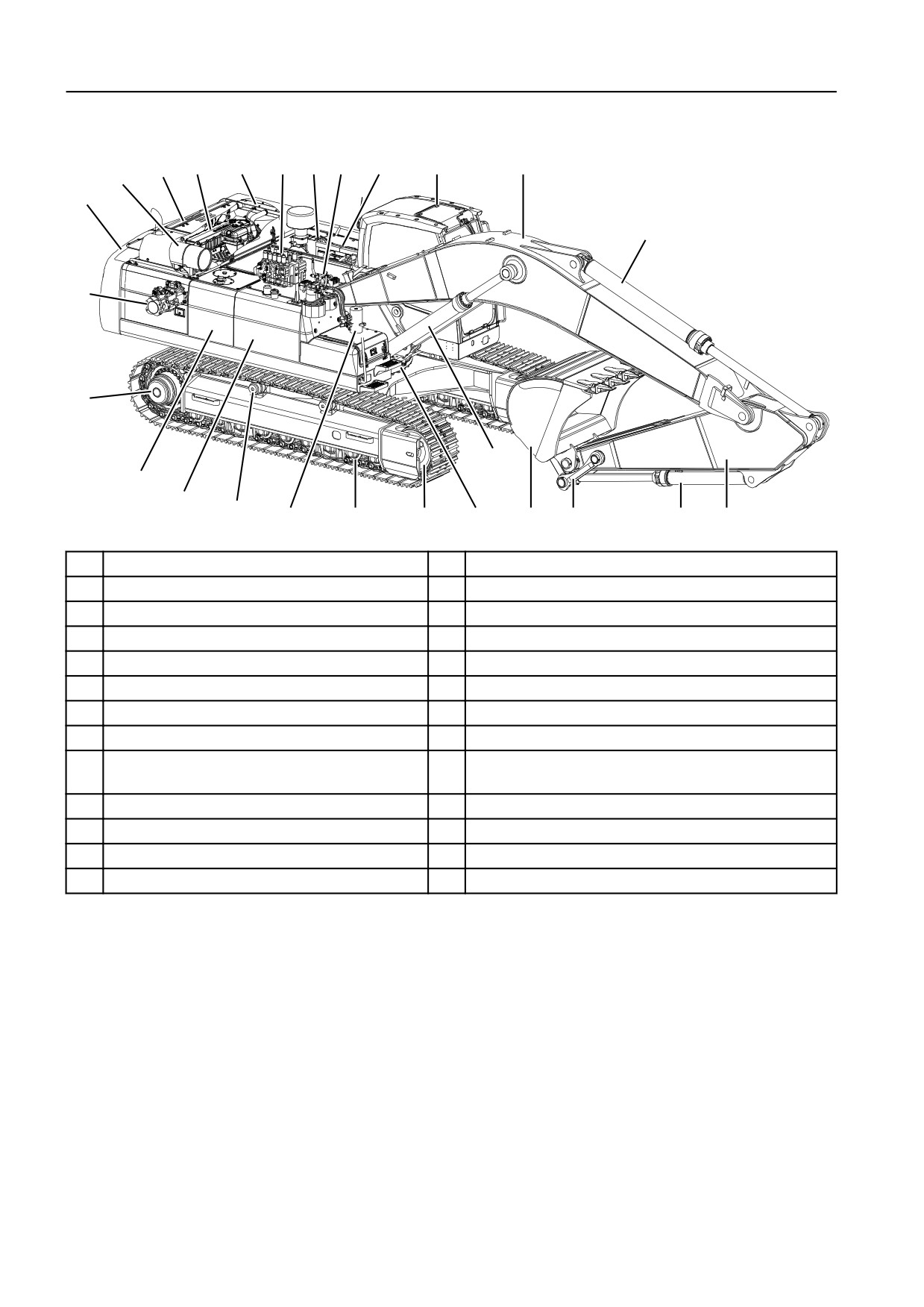

Общий вид машины
Общий вид машины
11
10
9
8
7
6
5
4
2
12
13
1
14
15
3
16
17
18
19
20
21
26
22
23
24
25
V1106839
1
Цилиндр рукояти
14
Главный насос
2
Стрела
15
Бортовой гидромотор и редуктор
3
Цилиндр стрелы
16
Бак с гидравлической жидкостью
4
Кабина оператора
17
Топливный бак
5
Охладитель гидравлического масла
18
Верхний каток
6
Поворотный гидромотор и редуктор
19
Центральный проход
7
Воздушный фильтр
20
Нижний каток
8
Главный управляющий клапан
21
Натяжной ролик
9
Радиатор и охладитель наддуваемого
22
Ковш
воздуха
10
Двигатель
23
Тяга
11
Задний капот
24
Цилиндр ковша
12
Глушитель
25
Рукоять
13
Противовес
26
Редуктор поворотного венца
Общее описание
Маркировка «CE», директива по ЭМС
15
Маркировка «CE», директива по
ЭМС
Маркировка СЕ
(Декларация о соответствии: Применимо только к машинам
продаваемым в пределах ЕС / ЕЭЗ.)
Эта машина имеет маркировку СЕ, которая означает, что она
удовлетворяет соответствующим "Важным требованиям к
здоровью и безопасности" ("Essential Health and Safety
Requirements"), которые предъявляются в Директиве по
V1067840
безопасности механизмов, 2006/42/EC (EU Machinery Safety
Directive).
Лица выполняющие изменения, влияющие на безопасность
машины, несут за это ответственность.
В доказательство удовлетворения указанным требованиям,
машины поставляются в Директивой ЕС о соответствии,
выпускаемой компанией Volvo CE для каждой отдельной
машины. Эта декларация ЕС также относится к навесным
устройствам, производимыми компанией Volvo CE. Эти
документы являются ценными и должны аккуратно
сберегаться в течение, по крайней мере, десяти лет.
Документ должен всегда сопровождать машину при продаже.
Если машина используется для иных целей или с иными
навесными устройствами, чем приведенные в этом
руководстве, то все время и в каждом отдельном случае
должна обеспечиваться должная безопасность. Лицо,
выполняющее такие действия, также несет ответственность
за то, что в некоторых случаях, это может потребовать новой
СЕ маркировки и издания новой Декларации ЕС о
соответствии.
Директива ЕС EMC
Электронное оборудование машины, в некоторых случаях,
может оказывать помехи на другой электронное
оборудование или испытывать неблагоприятное
воздействие от внешних электромагнитных помех, которые
могут создавать угрозу для безопасности.
Директива ЕС ЕМС об "Электромагнитной совместимости",
2014/30/EC, представляет общее описание требований,
которые могут быть предъявлены по отношению к машине с
точки зрения безопасности, где определены допустимые
пределы в соответствии с международными стандартами.
Машина или устройство, которое удовлетворяет этим
требованиям, должны маркироваться знаком СЕ. Наши
машины специально тестировались на предмет
электромагнитных помех. Маркировка СЕ на машине и
декларация о соответствии также удовлетворяют директиве
ЕМС.
Если на этой машине устанавливается другое электронное
оборудование, то оно должно иметь маркировку СЕ и быть
проверенным на предмет электромагнитных помех.
Общее описание
16
Маркировка «CE», директива по ЭМС
ПРИМЕР ДЕКЛАРАЦИИ ЕС О СОВМЕСТИМОСТИ ДЛЯ МАШИН (IIA)
Volvo Construction Equipment настоящим заявляет, что указанный ниже продукт:
Производитель: Volvo Construction Equipment АВ
Адрес: 160, Doosanvolvo-ro,Seongsan-gu, Changwon-si, Gyeongsangnam-do, 642-430
Страна: Корея
Категория: Землеройная машина
Марка: Volvo
Тип: Гидравлический экскаватор
Модель: ECXXXX, ECRXXXX, EWXXXX
Мощность [кВт]: XXX
Типовое давление звука [дБ(A)]: XXX
Гарантированное давление звука [дБ(A)]: XXX
PIN: *VCEXXXXXXXXXXXXXX*
Совместно с
Тип: не применяется
Модель: не применяется
Заводской номер: не применяется
в государстве, в котором данное машинное оборудование было выведено на рынок, и за исключением
добавленных компонентов и/или операций, выполненных в последующем в соответствии с положениями
Основных правил по технике безопасности и производственной санитарии следующих директив:
Директива ЕС "Машины и механизмы": 2006/42/EC
Директива ЕС "Шумы, производимые вне помещений": 2000/14/EC
Директива ЕС "Электромагнитная совместимость": 2014/30/EC
а также их поправками в отношении машинного оборудования и других применимых директив
Применяются следующие согласованные стандарты:
Машины землеройные - Безопасность. Часть 1: EN 474-1:2006+A5:2018
Машины землеройные - Безопасность. Часть 5: EN 474-5:2006+A3:2013
Составитель технического паспорта: XXXXXX, D-54329 KONZ, Германия
Уполномоченный орган: 1067; AV Technology Ltd., AVTECH House, Birdhall Lane, Cheadle Heath, Stockport. SK3 0XU,
UK.
Эта декларация включает навесные устройства категории "инструменты", созданные, спроектированные/
утвержденные, выставленные на продажу и проданные упомянутым выше производителем.
фамилия и подпись лица, уполномоченного
фамилия и подпись уполномоченного
составлять декларацию от лица производителя
представителя
XXXXXX; XXXXXX
Чханвон, Корея
день/месяц
год
Место
дата
год
Общее описание
Устройства связи, установка
17
Устройства связи, установка
УВЕДОМЛЕНИЕ
Установка любого дополнительного электронного
оборудования для связи должна выполняться
подготовленными специалистами в соответствии с
инструкции Volvo Construction Equipment.
Защита против электромагнитных помех
Эта машина проверена в соответствии с директивой ЕС
2004/108/EC, контролирующей электромагнитные помехи.
Поэтому является крайне важным, чтобы все
неутвержденные электронные аксессуары, например,
устройства связи, проходили обязательное тестирование
перед установкой и использованием. Это связано с тем, что
они могут создавать помехи для нормальной работы
электронных систем машины.
Указания
При установке должны выполняться приведенные ниже
указания:
Расположение антенны должно быть выбрано таким
образом, чтобы обеспечить хорошую адаптацию к
окружению.
Кабель антенны должен быть коаксиального типа.
Убедитесь, что кабель не поврежден, его оболочка и
оплетка не расщеплены на концах, оплетка покрывает
соединительный разъем и имеет с ним хороший
гальванический контакт.
Сопрягаемые поверхности монтажного кронштейна
антенны и кузова должны быть чистыми, свободными от
краски с удаленными следами грязи и окислов. После
установки защитите сопрягаемые поверхности от
коррозии для поддержания хорошего гальванического
контакта.
Помните о необходимости держать в стороне
чувствительные к помехам кабели. К ним относятся кабели
подачи электропитания и антенны для устройств связи.
Страдать от помех могут кабели, идущие к или от
электронных блоков машины. Установите жгуты кабелей
максимально близко к заземленным плоским
поверхностям, которые окажут эффект экранирования.
Общее описание
18
Компоненты, связанные с безопасностью
Компоненты, связанные с
безопасностью
Оригинальные запасные части Volvo — это гарантия
максимального срока службы, надежности и безопасности
для машины и оператора. Если не используются надежные,
изготовленные специально для данной машины детали, это
может представлять угрозу безопасности и здоровью, а
также повлиять на работу машины. Для заказа запасных
частей обратитесь к дилеру и сообщите ему обозначение
модели и серийный номер машины (ПИН). Расположение
таблички с серийным номером см. в разделе
«Идентификационные таблички».
У дилеров Volvo всегда имеется свежая информация о
запасных частях, которая регулярно обновляется через
информационную систему PROSIS.
Защитные детали и запчасти машины
Защитными деталями и запчастями машины называются
компоненты, предназначенные для обеспечения
безопасности.
Примеры защитных деталей машины и запчастей
Съемные защитные устройства и ограждения над
вращающимися деталями и горячими поверхностями
Защитные пластины, перекладины, крышки и ступени
Компоненты, предназначенные для снижения шума и
вибрации
Компоненты , предназначенные для улучшения обзора
Сиденье оператора в сборе, включая ремень
безопасности
Наклейки и таблички
Фильтр кабины
ВНИМАНИЕ!
В случае снятия защитных деталей и запчастей машины или
их повреждения необходимо немедленно установить их на
место, отремонтировав или, при необходимости, заменив.
При передаче машины другому оператору или владельцу
необходимо немедленно сообщить о неисправностях и
дефектах защитных деталей и запчастей машины и
составить план действий.
В этом руководстве оператора есть другая важная
информация, касающаяся компонентов, выполняющих
защитные функции.
Общее описание
Таблички с информацией об изделии
19
Таблички с информацией об
изделии

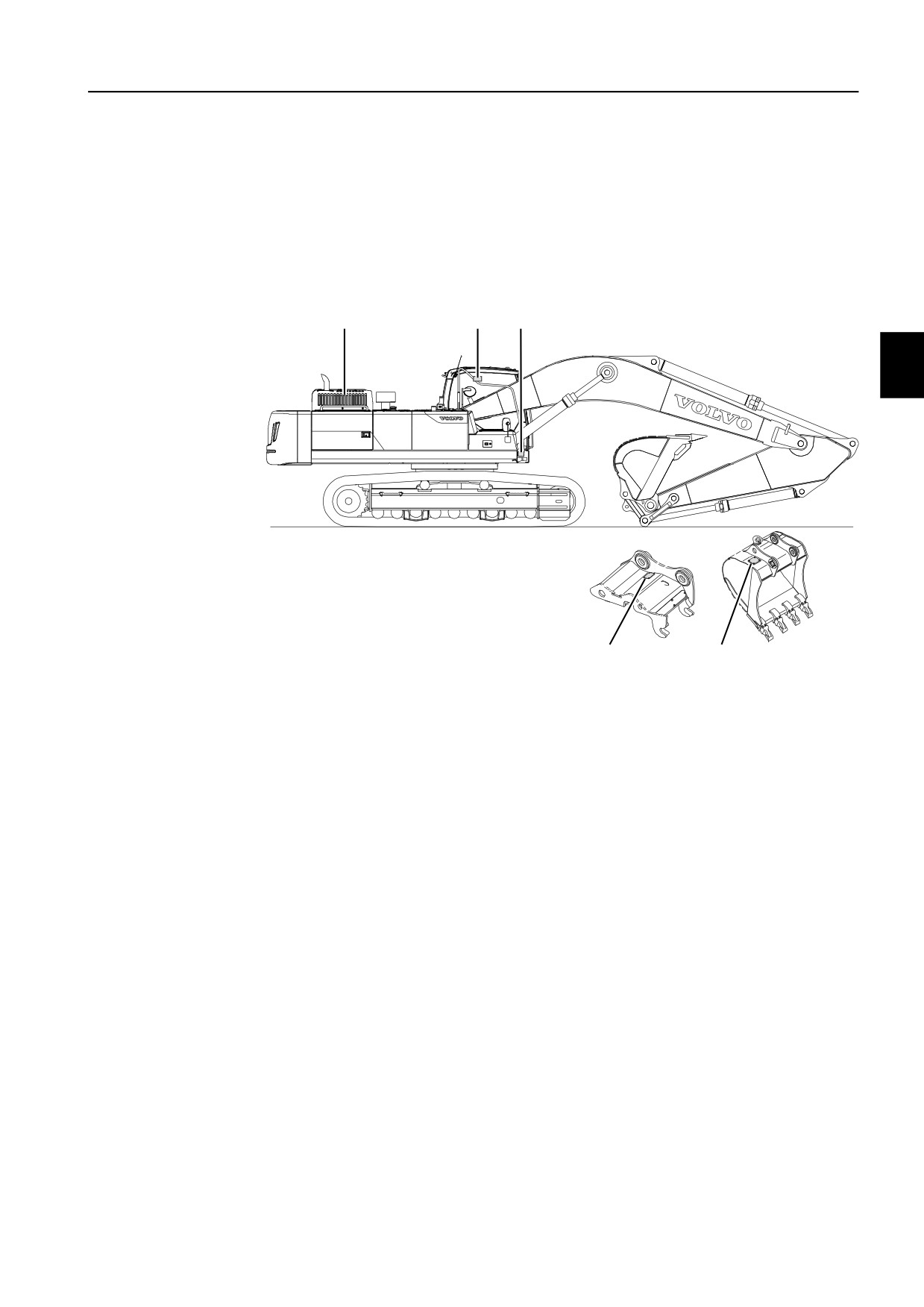

На рисунке внизу показано расположение таблички продукта,
таблички двигателя, таблички кабины и табличек навесных
устройств. Всегда используйте идентификационный номер
продукта (ПИН), указанный на табличках машины и/или
двигателя, при устранении неисправностей и при заказе
запасных частей.
2
5
1
3
4
V1106840
1
Табличка продукта
Эта табличка с Идентификационным номером продукта,
(Product Identification Number ( PIN)), где указывается
обозначение модели, серийного номера и, если применимо,
вес машины, мощность двигателя, год изготовления и знак
СЕ. Табличка располагается на правой стороне надстройки.
2
Двигатель
Указание типа двигателя, серийного номера и номера детали
отштамповано на верхней поверхности крышки клапанного
механизма.
Общее описание
20
Таблички с информацией об изделии
3
Гидрозамок навесного устройства
Эта табличка закрепляется на внешней стороне гидрозамка.
На ней указывается код поставщика, серийный номер, номер
детали и масса.
4
Ковш
Эта табличка с названием прикреплена к верхней части
ковша и указывает порядковый номер модели ковша,
серийный номер, код поставщика, номинальную емкость,
вес, ширину резания, номер детали зуба и переходника.
5
Кабина
Эта табличка с названием закреплена на внутренней стороне
кабины. На ней указан номер детали, серийный номер, тип
модели и масса.
содержание .. 1 2 ..
//////////////////////////////////////////
