Volvo EC350D гусеничный экскаватор. Руководство оператора (2018 год) - часть 11

Техника управления

Правила проведения земляных работ

151

При использовании оборудования, создающего толчки или

вибрации, например, гидромолота, штоки гидравлических

цилиндров не должны работать ближе, чем в 10 см (4 in)

от крайнего положения их хода.

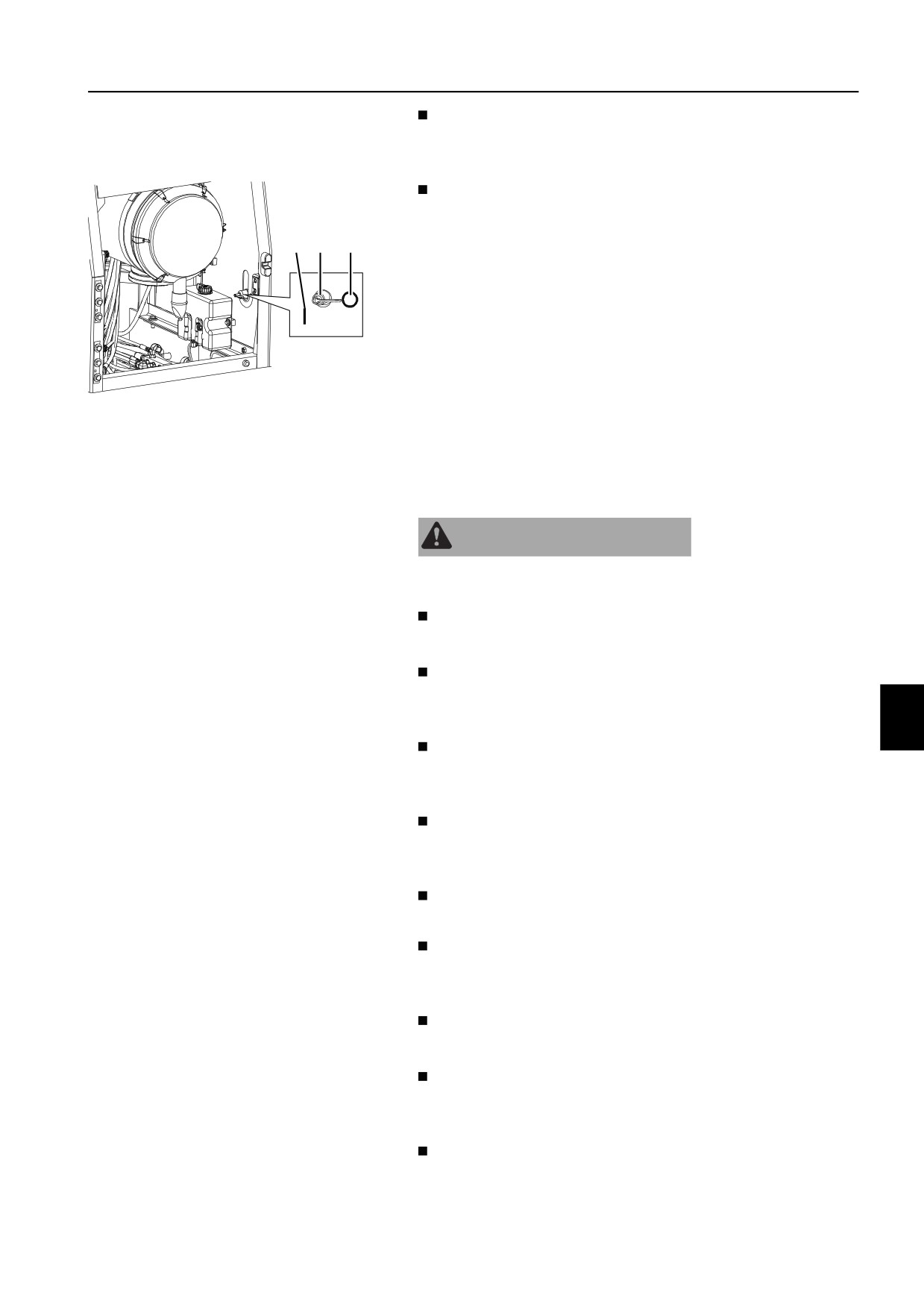

В случае пожара, если возможно, отключите батарею. Ее

выключатель расположен внутри левой двери машины.

Откройте левую дверь и выключите батарею, повернув

3

1

2

выключатель против часовой стрелки.

V1129243

1

Выключатель батареи

2

Положение "Выключено"

3

Положение "Включено"

Погрузка материала на транспортное средство

ПРЕДУПРЕЖДЕНИЕ

При погрузки из ковша может выпадать материал.

Убедитесь, что возле машины нет рабочих.

Если возможно, поместите машину выше, чем

транспортное средство, на которое осуществляется

погрузка.

Поместите транспортное средство, на которое

осуществляется погрузка, таким образом, чтобы поворот

надстройки и подъем стрелы для погрузки были

минимальны.

Убедитесь в том, что водитель машины, на которую

осуществляется погрузка, находится вне рабочей зоны, и

никогда не поворачивайте ковш над кабиной машины, на

которую осуществляется погрузка.

Загружайте транспортное средство равномерно и

избегайте во время погрузки излишнего рассыпания.

Делайте так, чтобы земля и камни не падали с бортов

кузова.

Высыпайте материал осторожно.

При работе нельзя:

использовать усилие поворота для выравнивания земли,

разрушения зданий, а также ударять зубьями о землю. Это

может привести к повреждению машины и навесных

устройств.

копать, используя бортовые гидромоторы или используя

зубы как рассческу. Это может вызвать перегрузку задней

части машины и повредить гусеничный привод.

выдвигать гидравлический цилиндр до крайнего

положения его хода. Это может вызвать перегрузку

ограничителя цилиндра и уменьшить срок службы

машины. Работайте с наибольшим возможным зазором.

с силой ударять ковшом о землю. Не осуществляйте

копание, резко опуская стрелу, и не используйте ковш

вместо кирки. Ударное копание или постоянные удары

могут вызвать перегрузку задней части машины или

повредить навесное устройство. Это также очень опасно.

Техника управления

Работа в опасных местах

153

Работа в опасных местах

Соблюдайте особую осторожность при работе в

обозначенных опасных зонах.

Не работайте слишком близко к краю причала, переезда,

канавы и т.п.

При работе на ограниченной территории двигайтесь

медленно и проверяйте, достаточно ли пространства для

движения машины и для погрузки.

Для работы под землей необходимо специальное

оборудование, например, в странах ЕС и ЕЭЗ требуется

сертифицированный двигатель. Поговорите с вашим

дилером.

При работе в условиях недостаточного освещения,

например, в зданиях и туннелях, используйте фары.

Не работайте на машине в условиях плохой видимости,

например, в снегопад, при густом тумане или дожде.

Для работы на загрязненной или опасной для здоровья

территории, машину необходимо оборудовать должным

образом. Поговорите с вашим дилером. Ознакомьтесь

также с местными требованиями, прежде чем вступать на

эту территории.

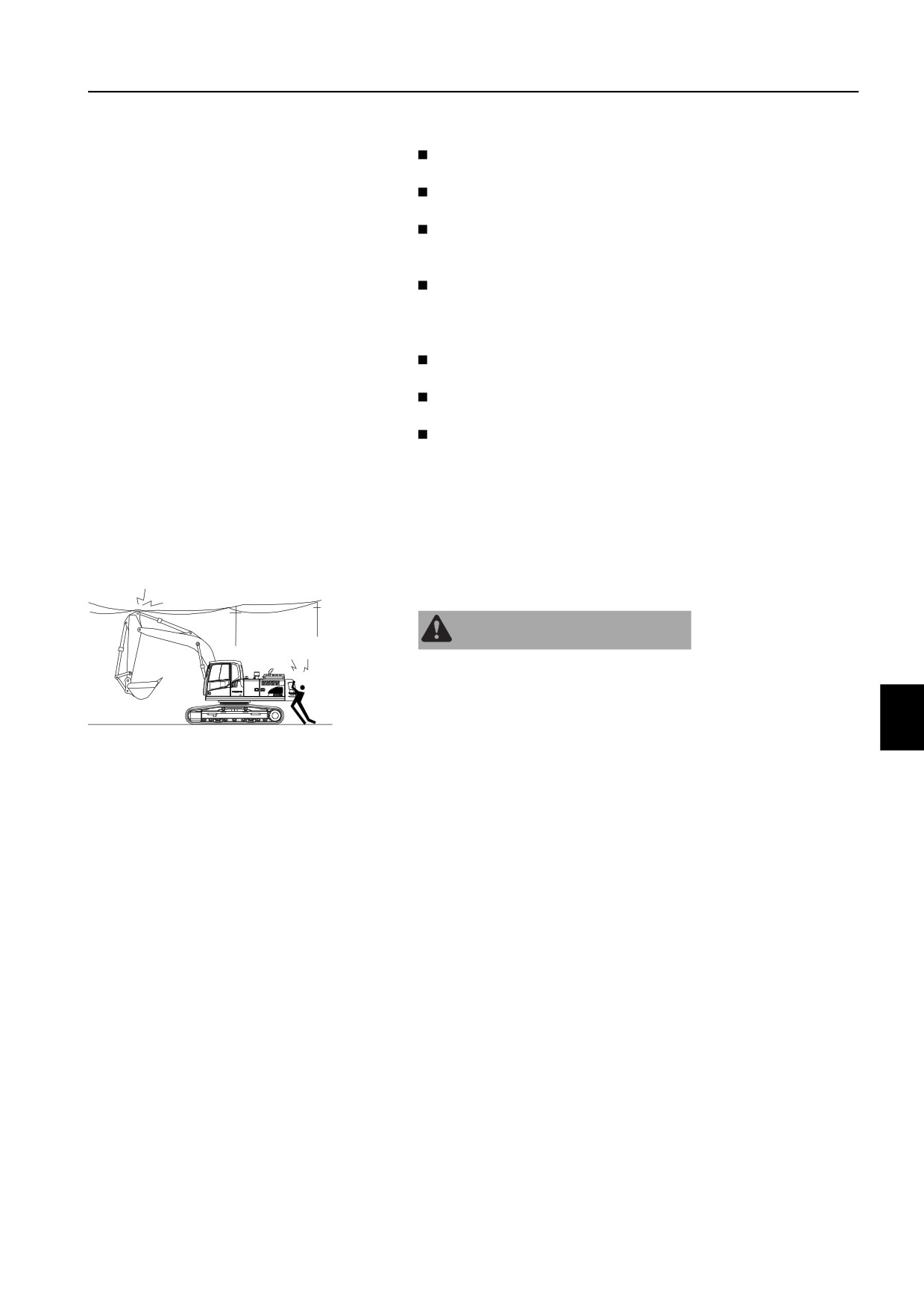

Высоковольтные воздушные линии

электропередач

ПРЕДУПРЕЖДЕНИЕ

Работа возле линий элеткропередач может привести к

пробою. При соприкосновении с линией электропередач

оставайтесь в машине. Не прикасайтесь в металлическим

поверхностям в кабине. Скажите рабочим, чтобы они не

V1082640

прикасались к машине.

Высокое напряжение опасно для жизни, а ток достаточной

силы может повредить как машину, так и навесное

оборудование. При контакте или нахождении вблизи

высоковольтных линий электропередач ваше здоровье

подвергается серьезной опасности. Перед началом работ

вблизи высоковольтных линий всегда связывайтесь с

ответственной компанией электросети. Тщательно следуйте

предоставленным там инструкциям.

Относитесь ко всем линиям электропередач так, как будто

они находятся под напряжением, даже если вы

предполагаете, что это не так. Работая с машиной или грузом

ближе минимально допустимого от силовых линий

расстояния вы подвергаетесь серьезному риску.

Техника управления

Работа в опасных местах

157

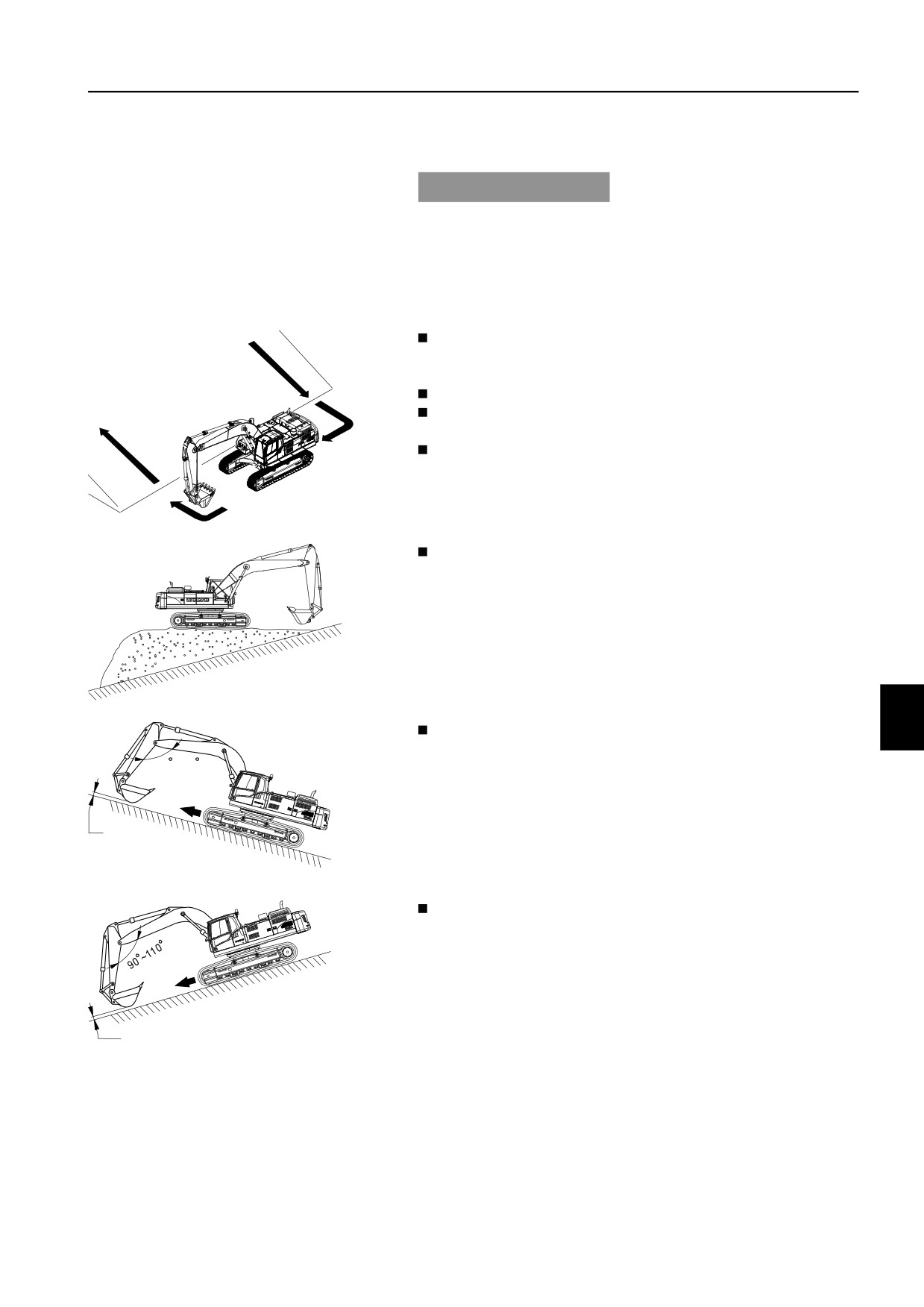

Работа на уклонах

УВЕДОМЛЕНИЕ

Чтобы не ухудшать смазку двигателя, машина не должна

наклоняться более чем на 35 градусов в любом направлении.

Кроме этого, на таком уклоне будет неудобно работать, так

как машина может стать неустойчивой и

несбалансированной под нагрузкой.

Меры предосторожности при работе на уклоне

Будьте осторожны при открывании и закрывании дверей

на уклоне, т.к. рабочая обстановка может быстро

изменяться. Держите двери закрытыми.

Не сдавайте назад на уклоне.

При достижении уклона или подъеме на него работайте с

органами управления ходом медленно.

Не изменяйте направление движения и не передвигайтесь

поперек уклона. Изменяйте направление на ровной

местности, если необходимо, сначала спуститесь на

ровную местность, а затем вернитесь на уклон.

V1065750

Если машина скользит - то немедленно опустите ковш на

землю. Из-за потери равновесия машина может

перевернуться. В особенности, не поворачивайте с

загруженным ковшом. При необходимости длительной

работы на склоне, выровняйте его землей, после чего

установите машину ровно и устойчиво.

V1065751

При передвижении по уклону, поддерживайте угол между

стрелой и рукоятью в пределах 90 - 110°, поднимите ковш

90 ~110

на 20-30 см от земли.

20~30cm

V1065752

При передвижении по уклону, поддерживайте угол между

стрелой и рукоятью в пределах 90 - 110°, поднимите ковш

на 20-30 см от земли и двигайтесь с низкой скоростью.

20~30cm

V1065753

Техника управления

158

Работа в опасных местах

В случае скольжения гусениц

Если на уклоне скользят гусеницы, то вонзите ковш в землю,

после чего тяните рукоятью, чтобы помочь гусеничному

приводу поднять машину на уклон.

В случае отказа двигателя

Если во время передвижения по уклону заглох двигатель,

установите рычаг движения в нейтральное положение и

опустите ковш на землю, а затем заведите двигатель.

Если на уклоне заглох двигатель, не пользуйтесь функцией

поворота т.к. надстройка может отклониться под

собственным весом, что может привести к опрокидыванию

или боковому скольжению.

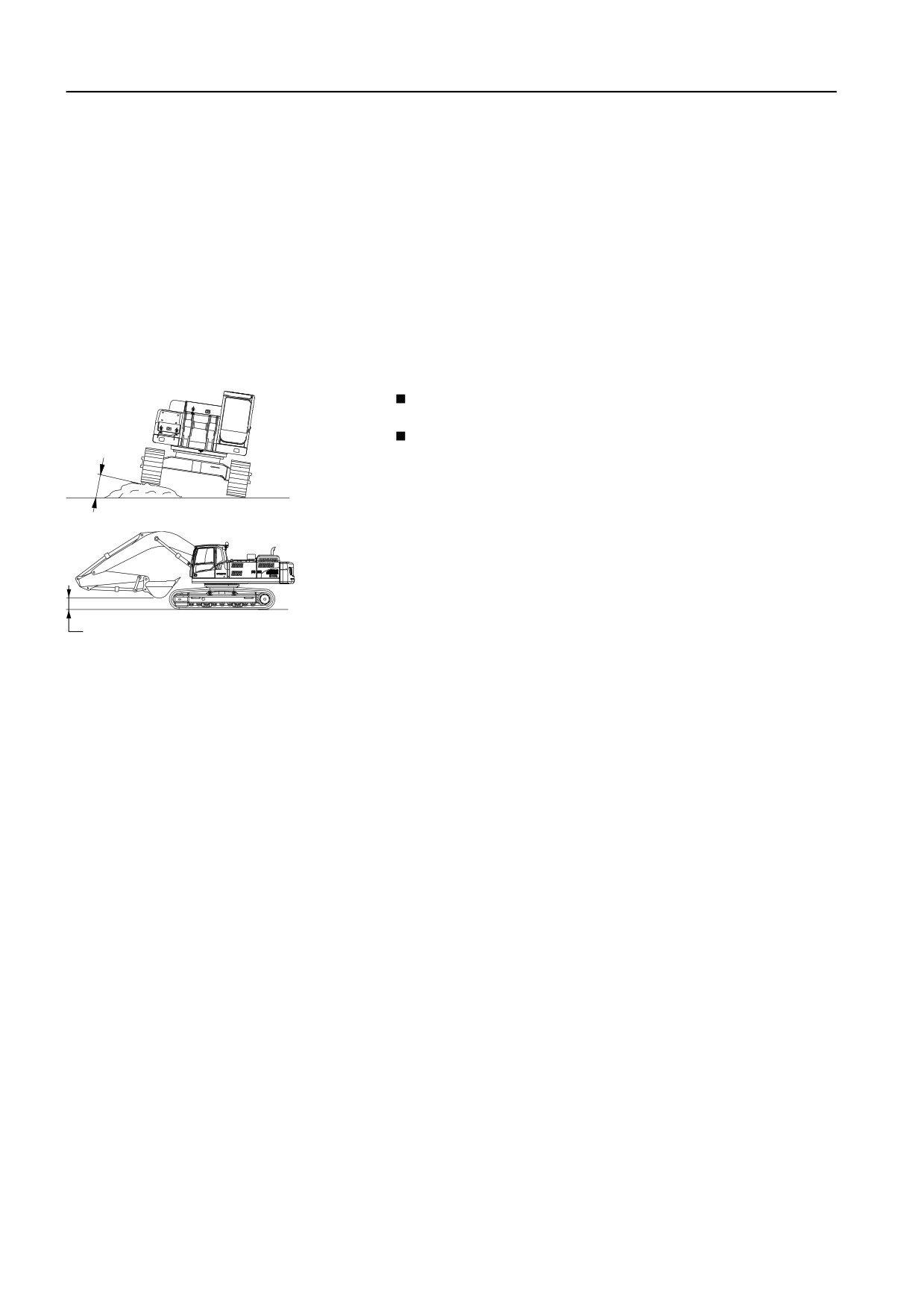

Передвижение по неровной местности

При движении по неровной поверхности не позволяйте

машине наклоняться вбок более, чем на 10 °.

При передвижении по ровной местности, подтяните к себе

10^o

навесное устройство и поднимите его на 40 - 50 см от

земли.

V1083566

40~50cm

V1065754

Техника управления

Работа в опасных местах

159

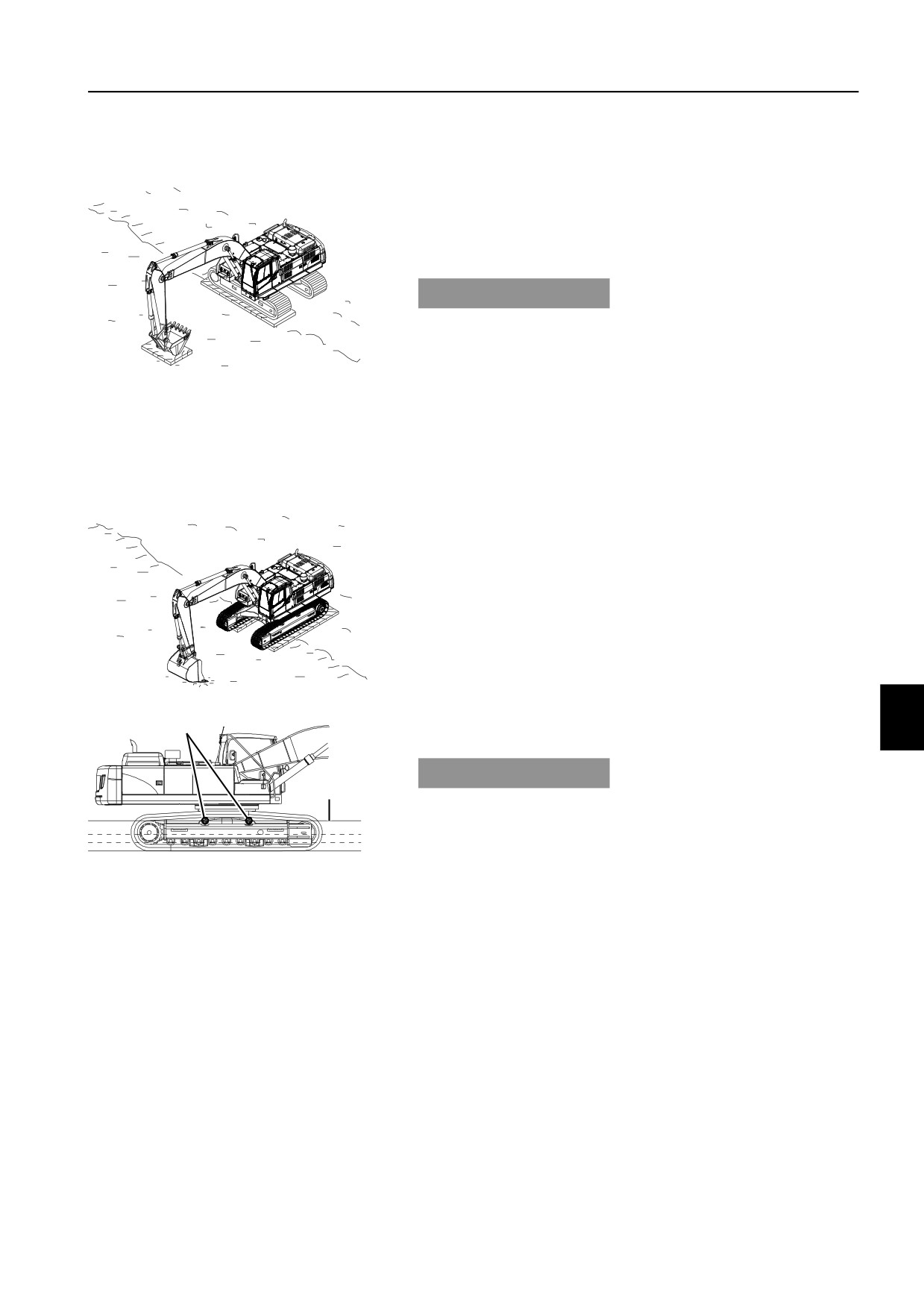

Работа в воде и заболоченной почве

При работе на болотистой почве будьте очень осторожны.

В случае, если увязла одна гусеница

Если одна гусеница увязла, то поднимите ее при помощи

ковша и стрелы, а затем подложите под нее доску.

УВЕДОМЛЕНИЕ

При отжимании машины с помощью стрелы или рукояти в

землю должно упираться дно ковша, а не его зубья.

V1065755

Установите угол между стрелой и рукоятью в пределах 90° ~

110°.

После работы в воде или выхода с болотистой почвы,

пополните смазку пальцев крепления навесного устройства

и других агрегатов, подвергшихся воздействию воды.

Проверьте смазку натяжного ролика, катков, корпуса

гусеничного привода и, в случае загрязнения, замените

смазку.

В случае, если увязли обе гусеницы

В случае увязания обеих гусениц подложите доски под обе

гусеницы. Для того, чтобы выбраться, вонзите ковш в землю,

подтяните машину при помощи рукояти, как при копании, и

передвиньте рычаг движения вперед.

V1065756

1

Допустимая глубина погружения

УВЕДОМЛЕНИЕ

2

Следите за допустимой глубиной воды, чтобы избежать

повреждения машины.

Допустимая глубина погружения в воду - это центр верхних

V1065758

катков.

1

Верхний каток

Верхние катки не должны быть полностью погружены в воду.

2

Уровень воды

После выхода из воды поменяйте всю смазку в местах,

которые подверглись воздействию воды (например, штифт

крепления ковша и т.п.), удалите всю старую смазку вне

зависимости от периода технического обслуживания. Также

проверьте на предмет загрязнения масло в бортовом

редукторе и, в случае необходимости, замените его.

Техника управления

Работа в опасных местах

161

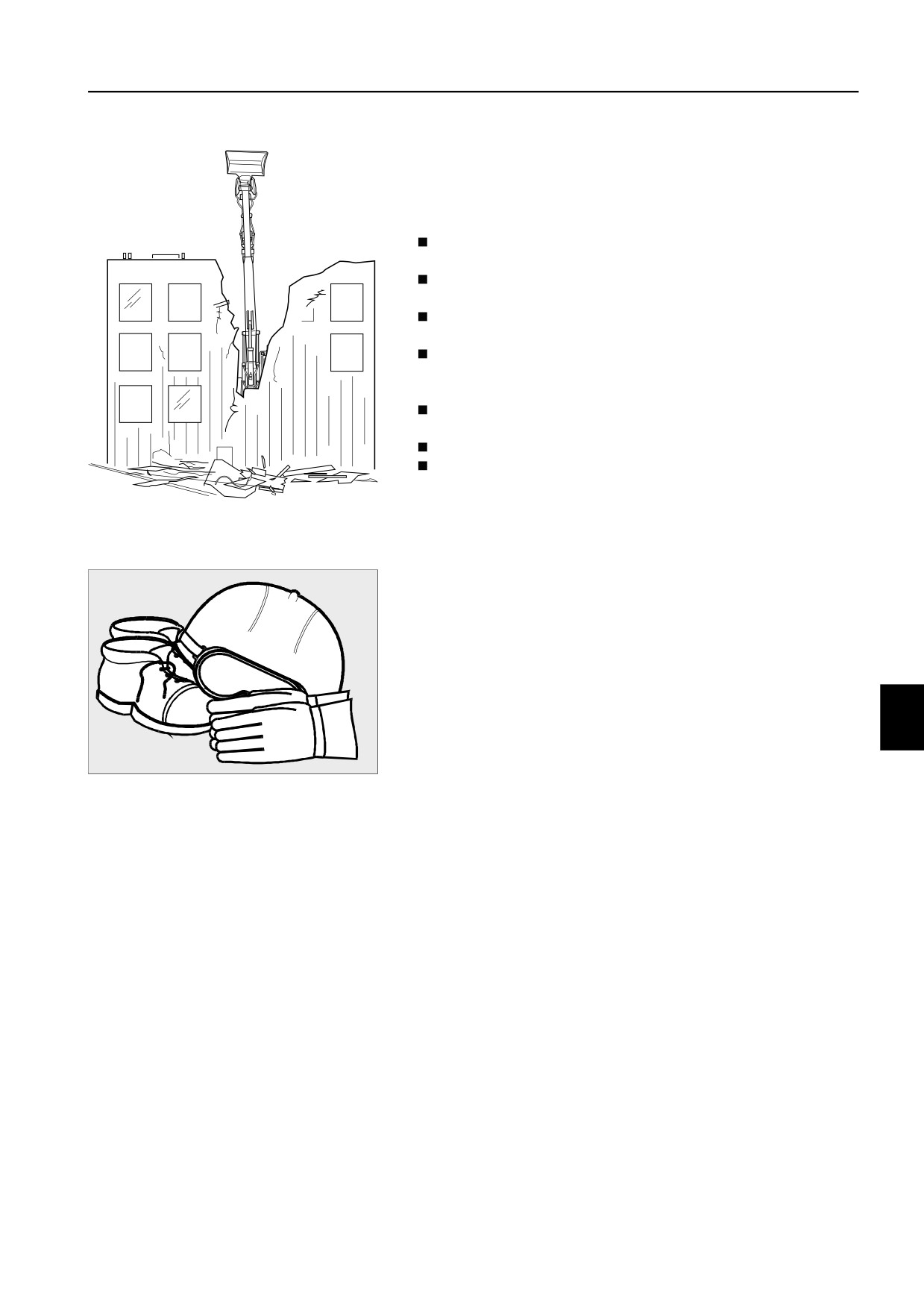

Работы по сносу

Эта машина часто используется для работ по разрушению.

Будьте предельно внимательны и тщательно изучите

рабочую площадку. Используйте защиту кабины от

падающих объектов.

Убедитесь, что грунт, на котором стоит машина, не может

провалиться или соскользнуть.

Работайте на твердой ровной поверхности. При

необходимости подготовьте площадку другой машиной.

Не работайте вблизи от свободно стоящих стен, которые

могут упасть на машину.

Все время следите за тем, где находятся ваши коллеги по

работе. Останавливайте работу, если поблизости от

разрушаемого объекта находятся люди.

Оставляйте перед машиной достаточно места для

падающих обломков.

Огородите опасные места рабочей площадки.

Полейте разрушаемый объект водой для уменьшения

распространения вредной пыли.

V1065759

Надевайте обычные средства защиты для работ по

разрушению: ботинки со стальной окантовкой носка и пятки,

защитные очки и каску.

Если машина оборудована специальным оборудованием для

разрушения, то прочитайте брошюру с инструкциями по

технике безопасности и приемами работы с этим

оборудованием.

V1067189

Техника управления

162

Рабочее оборудование

Рабочее оборудование

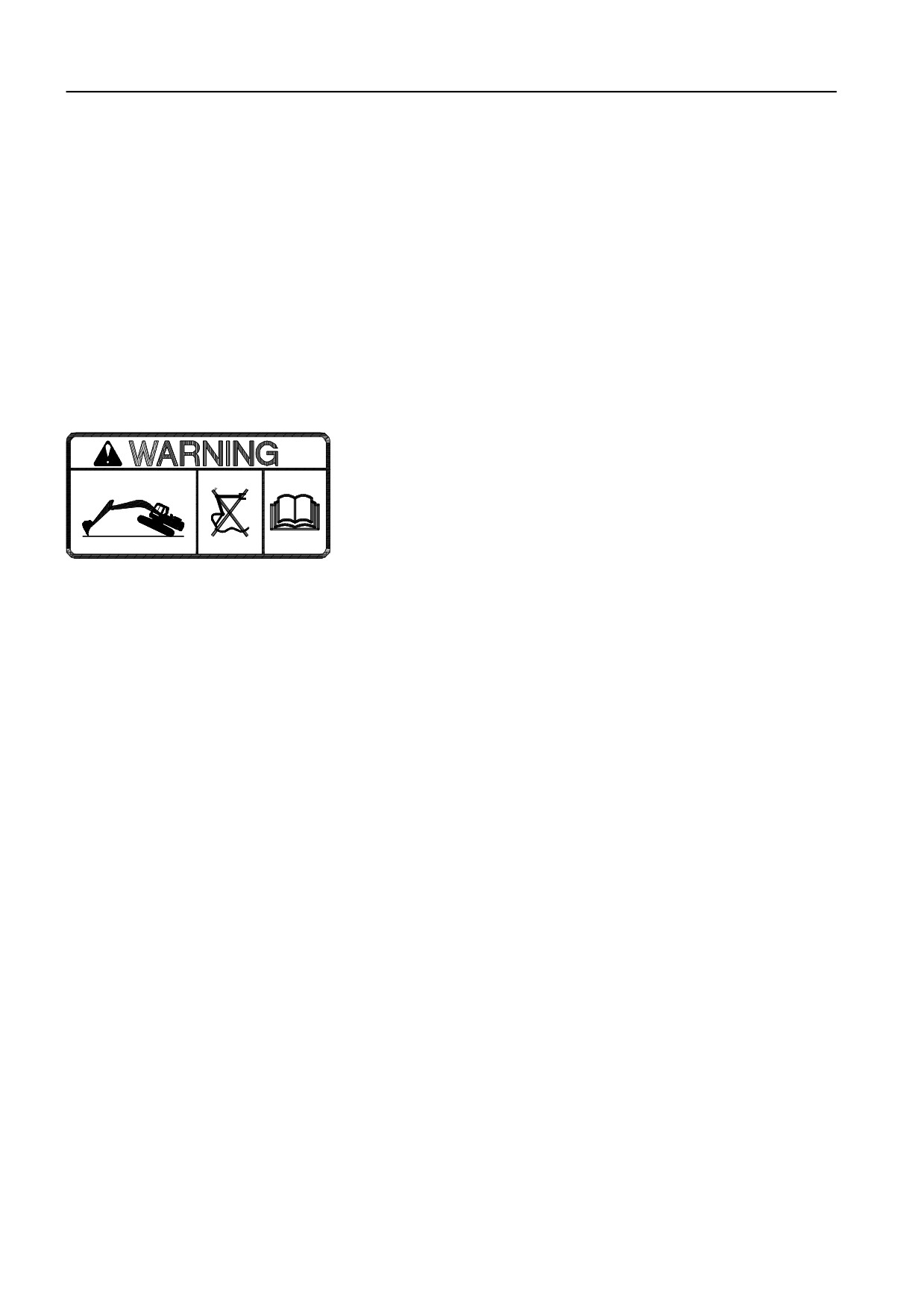

Плавающее положение стрелы, описание

В плавающем режиме поршневая полость гидроцилиндров

стрелы и их штоковая полость подсоединены к гидробаку на

режиме "стрела вниз", при этом стрела опускается под

собственной тяжестью, позволяя использовать

гидрожидкость для других функций (рукояти, ковша и т.д). В

плавающем положении отжать машину стрелой невозможно.

Плавающим режим дает большую экономию топлива (так как

на функцию "стрела вниз" оно не расходуется), более

быстрый цикл экскавации (поскольку мы можем больше

масла использовать на другие гидрофункции), меньший

износ и вибрацию.

Помните о следующем.

- Перед активацией плавающего режима всегда

устанавливайте рычаг управления стрелой в нейтральное

положение.

- Не включайте плавающий режим при отжатой гусенице

(гусеницах). Включение этого режима и перемещение

рычага управления стрелой вперед (положение опускания

стрелы) в данной ситуации приведет к внезапному

V1065876

падению машины.

- Не выключайте плавающий режим, когда рычаг

управления стрелой перемещен вперед (положение

опускания стрелы), а ковш или инструмент находится на

земле. Вы можете резко отжать машину от земли.

- Не пытайтесь отжать одну или обе гусеницы, пока машина

находится в плавающем режиме.

Техника управления

Рабочее оборудование

163

Используйте плавающий режим когда навесное устройство

должно следовать рельефу поверхности, например, при

очистке коренной породы, работе с захватом или при

разгрузке барж и платформ. Плавающий режим также делает

разгрузку более управляемой.

1

1

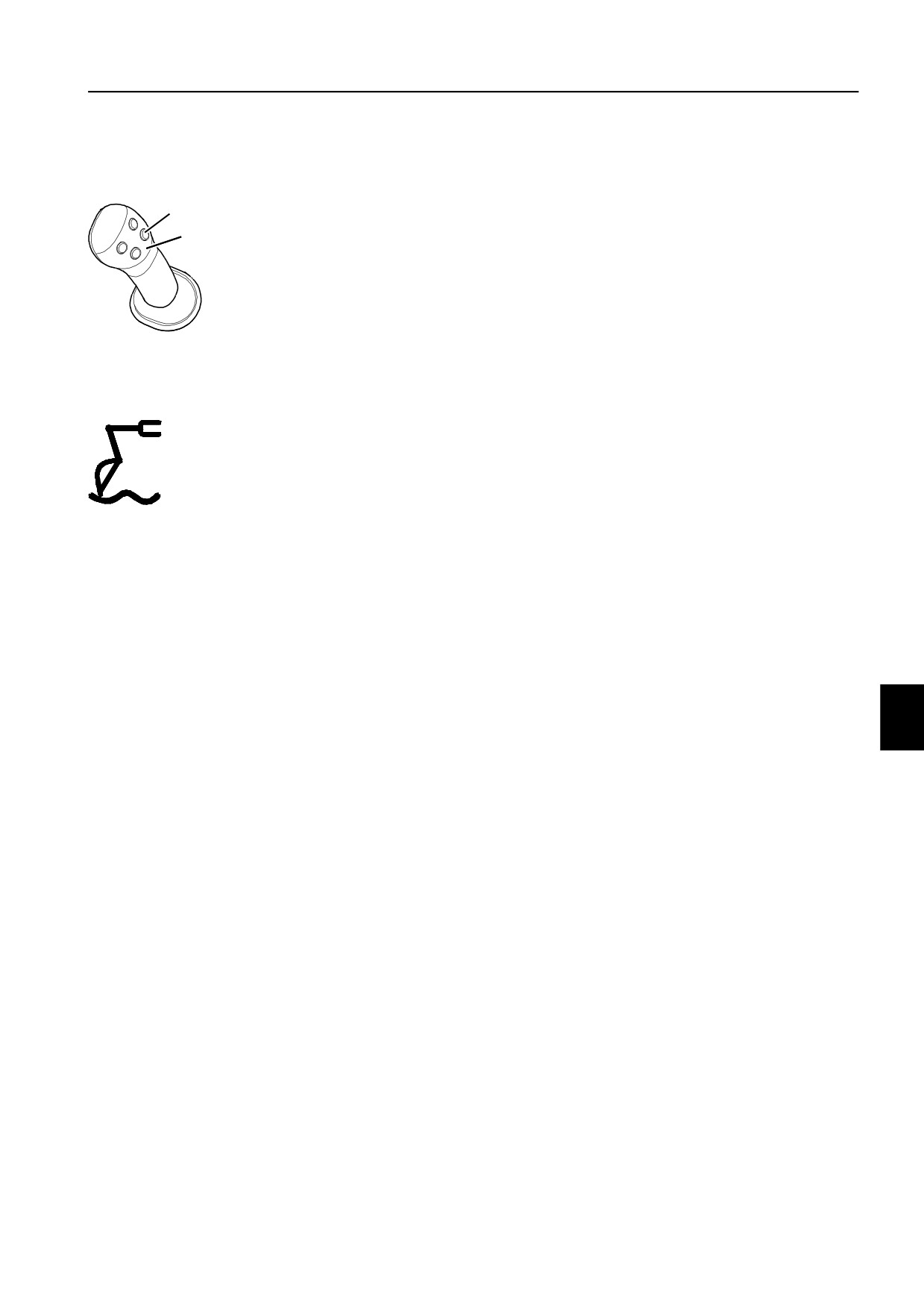

Плавающий режим включается кнопкой 1 на правом

рычаге управления. Рычаг управления при этом должен

2

иметь функцию плавающего режима. Смотрите стр. 71.

При этом загорается индикатор плавающего режима на

передней панели приборов.

2

Плавающее положение работает только когда правый

джойстик передвинут вперед (опускание стрелы).

V1065879

Поэтому если ковш должен следовать рельефу

поверхности - удерживайте джойстик в этой позиции.

1

Кнопка включения плавающего режима

3

Чтобы отключить плавающий режим нужно снова нажать

2

Рычаги управления с четырьмя кнопками

на кнопку 1. Индикатор на панели приборов должен

погаснуть.

ВНИМАНИЕ!

Функция плавающего режима стрелы остается

активированной даже после выключения зажигания.

Индикатор на панели приборов также остается включенным.

V1065880

Индикатор на панели приборов

Техника управления

164

Навесные устройства, присоединие и отсоединение

Навесные устройства,

присоединие и отсоединение

Быстроразъемное соединение навесного

устройства

Гидрозамок типа S, S3 (дополнительное

оборудование)

ПРЕДУПРЕЖДЕНИЕ

Опасность раздавливания.

Падающие навесные устройства могут привести к тяжелой

или летальной травме.

Перед началом работы убедитесь в надежном креплении

кронштейна для навесного устройства.

ПРЕДУПРЕЖДЕНИЕ

Опасность раздавливания.

Незакрепленное навесное устройство может упасть и

вызвать тяжелую или летальную травму.

Всегда проверяйте надежность крепления навесного

устройства путем прижатия его передней части к земле до

небольшого подъема машины.

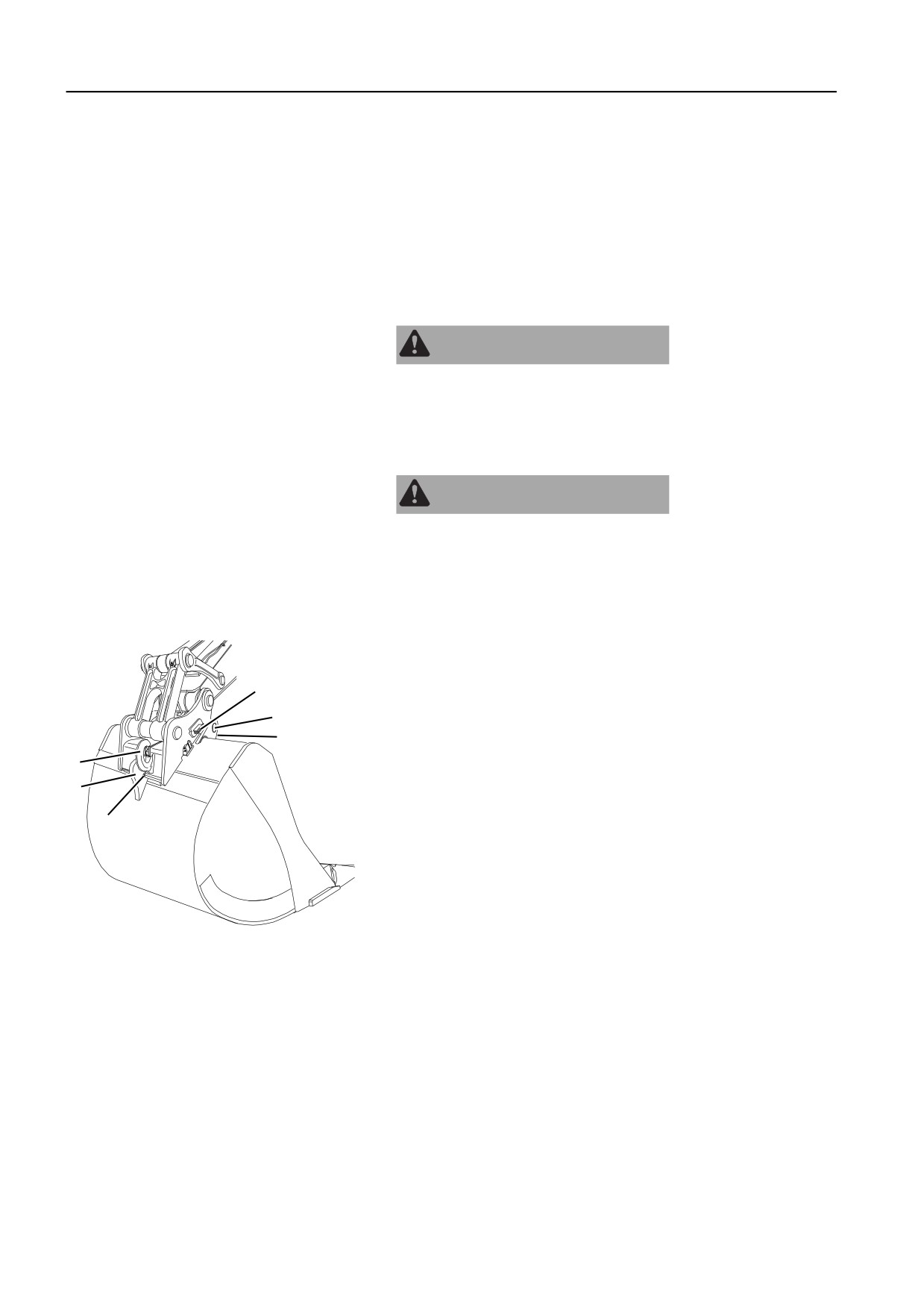

Гидрозамок навесного устройства состоит из плоских

крепежных пластин, который закреплен на конце рукояти и

A

тяги ковша. На пластинах имеется два крюка (F) для пальцев

(В) ковша.

B

На гидрозамке также имеется подъемный крюк (С).

F

Гидрозамок навесного устройства оборудован

C

гидроцилиндром двухстороннего действия. Фиксирующий

E

клин гидрозамка (D) устанавливается на штоке его цилиндра.

Гидравлическое давление действует на поршень

D

фиксирующего цилиндра, который запирает ковш на месте

относительно заднего крюка (Е). Это означает, что

фиксирующий клин является самонастраивающимся и

обеспечивающим соединение без зазора.

V1065832

A

Красный индикаторный штифт

B

Пальцы ковша

C

Подъемный крюк

D

Фиксирующий клин

E

Задний крюк ковша

F

Крюки для захватного устройства

Техника управления

Навесные устройства, присоединие и отсоединение

165

При разблокировке фиксирующего клина (D) гидравлическое

давление подается со стороны штока поршня. При

необходимости освобождающее давление может быть

увеличено путем нагружения цилиндра ковша в его крайнем

положении.

На левой стороне гидрозамка имеется красный

индикаторный штифт (А), который втягивается при

запирании фиксирующего клина и выступает при его

освобождении.

Подъемный крюк позволяет использовать машину для

подъемных операций. Так как крюк расположен на

гидрозамке навесного устройства, то он может

использоваться без ковша. Это улучшает обзор для

оператора и увеличивает максимально допустимую нагрузку.

ВНИМАНИЕ!

Более подробную информацию о подъеме грузов см. на

странице 187.

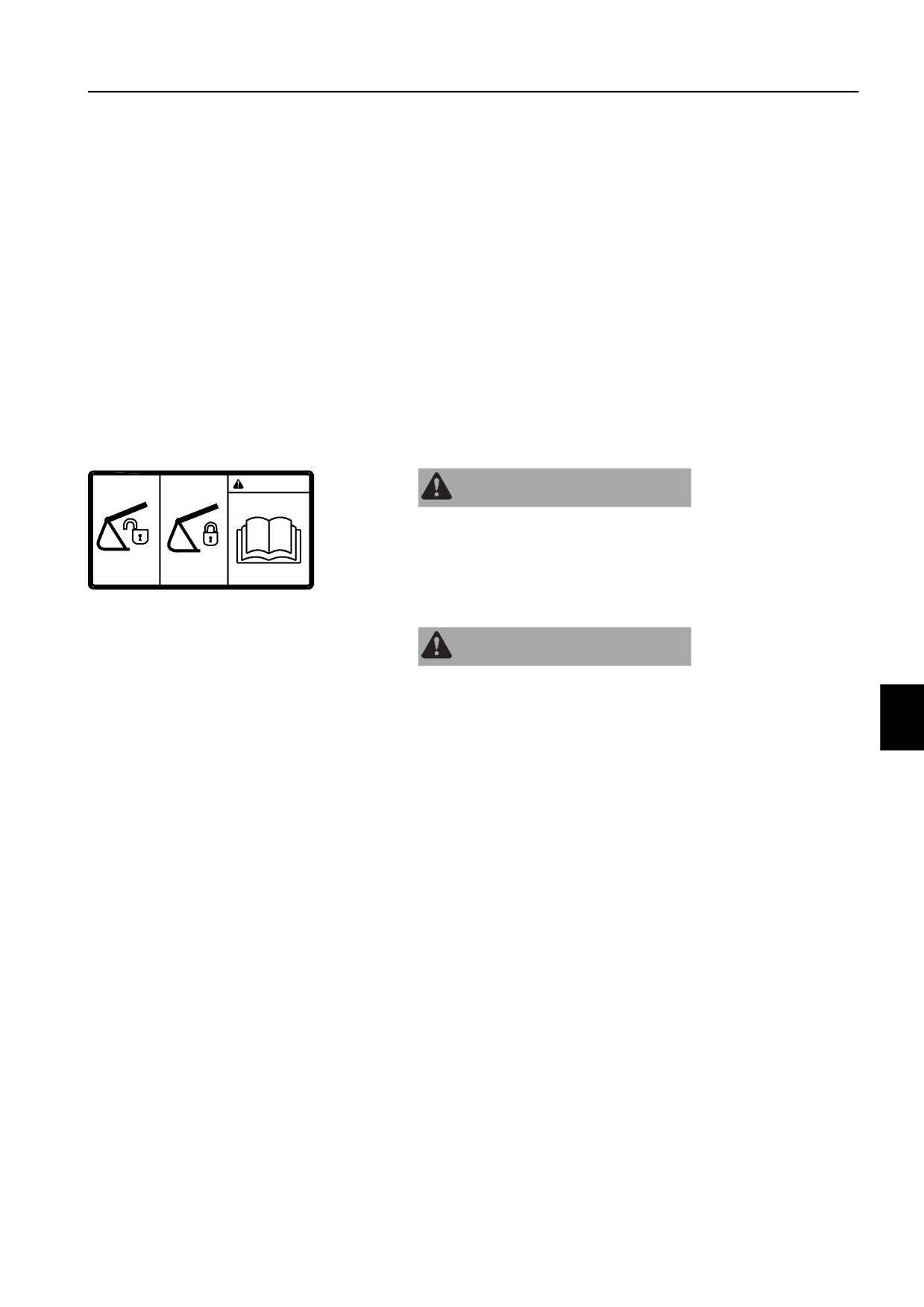

WARNING

ПРЕДУПРЕЖДЕНИЕ

Гидрозамок навесного устройства может открываться

независимо от состояния аварийного индикатора или

показаний на панели приборов. Поэтому всегда проверяйте

надежность фиксации гидрозамка. Прочитайте также

V1065833

инструкции в руководстве оператора.

ПРЕДУПРЕЖДЕНИЕ

Опасность раздавливания.

Если в цилиндре быстроразъемного замка навесного

устройства упадет давление, навесное устройство может

выпасть и причинить тяжелую травму в виде перелома или

смерть.

Запрещается устанавливать запорные клапаны в

магистралях, ведущих к быстроразъемному замку навесного

устройства.

содержание      ..     9      10      11      12     ..
