Инструкции по эксплуатации
136
Транспортировка машины
Демонтаж противовеса
УВЕДОМЛЕНИЕ
Перед демонтажем противовеса переместите рычаг
блокировки управления в его нижнее положение для
надежного отключения системы. Прикрепите на левый рычаг
управления предупреждающую записку о недопустимости
запуска двигателя.
1
Расположите машину на ровной твердой
горизонтальной поверхности, свободной от
препятствий.
2
Снимите 3 винта с заглушками наверху противовеса.
3
Правильно подсоедините достаточно прочные троса
или такелажные цепи к точкам подъема (А) (с тремя
рым-болтами) противовеса так, как это показано на
A
иллюстрации.
4
Снимите 4 винта (В).
5
Полностью поднимите и снимите противовес.
6
Установите противовес на подходящие опоры.
B
V1140834

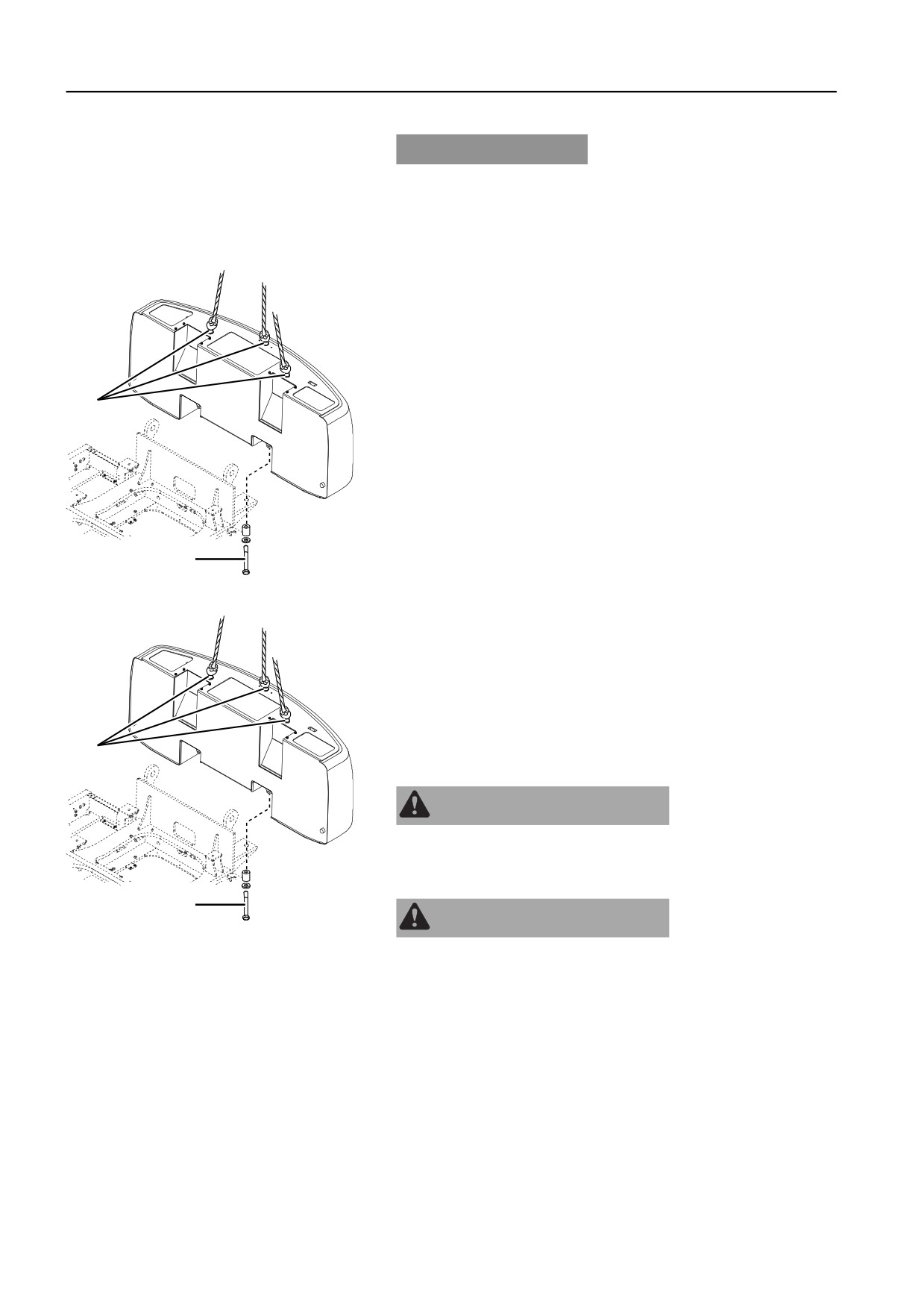

Установка противовеса
1
Расположите машину на ровной твердой
горизонтальной поверхности, свободной от
препятствий.
2
Правильно подсоедините достаточно прочные троса
или такелажные цепи к точкам подъема (А) противовеса
так, как это показано на иллюстрации.
3
Поднимите противовес так, чтобы можно было
A
закрутить винты на кронштейнах.
ПРЕДУПРЕЖДЕНИЕ
Немного поднимите противовес и, после того, как убедитесь,
что он находится в безопасном и горизонтальном положении,
продолжайте установку.
B
V1140834
ПРЕДУПРЕЖДЕНИЕ
Не выставляйте ваши пальцы между противовесом и
машиной. Это может привести к тяжелой травме.
4
Установите 4 винта (В).
5
Отсоедините от противовеса подъемные троса или
такелажные цепи в точках подъема (А) (с тремя рым-
болтами).
6
Установите 3 винта с заглушками наверху противовеса.
Моменты затяжки или спецификации винтов:
Винты (В): 2700 ± 270 Н м (275 ± 28 кгс м, 1998 ± 200 фунтс
фут)
Спецификация проушины: M48-P5
Инструкции по эксплуатации
Транспортировка машины
137

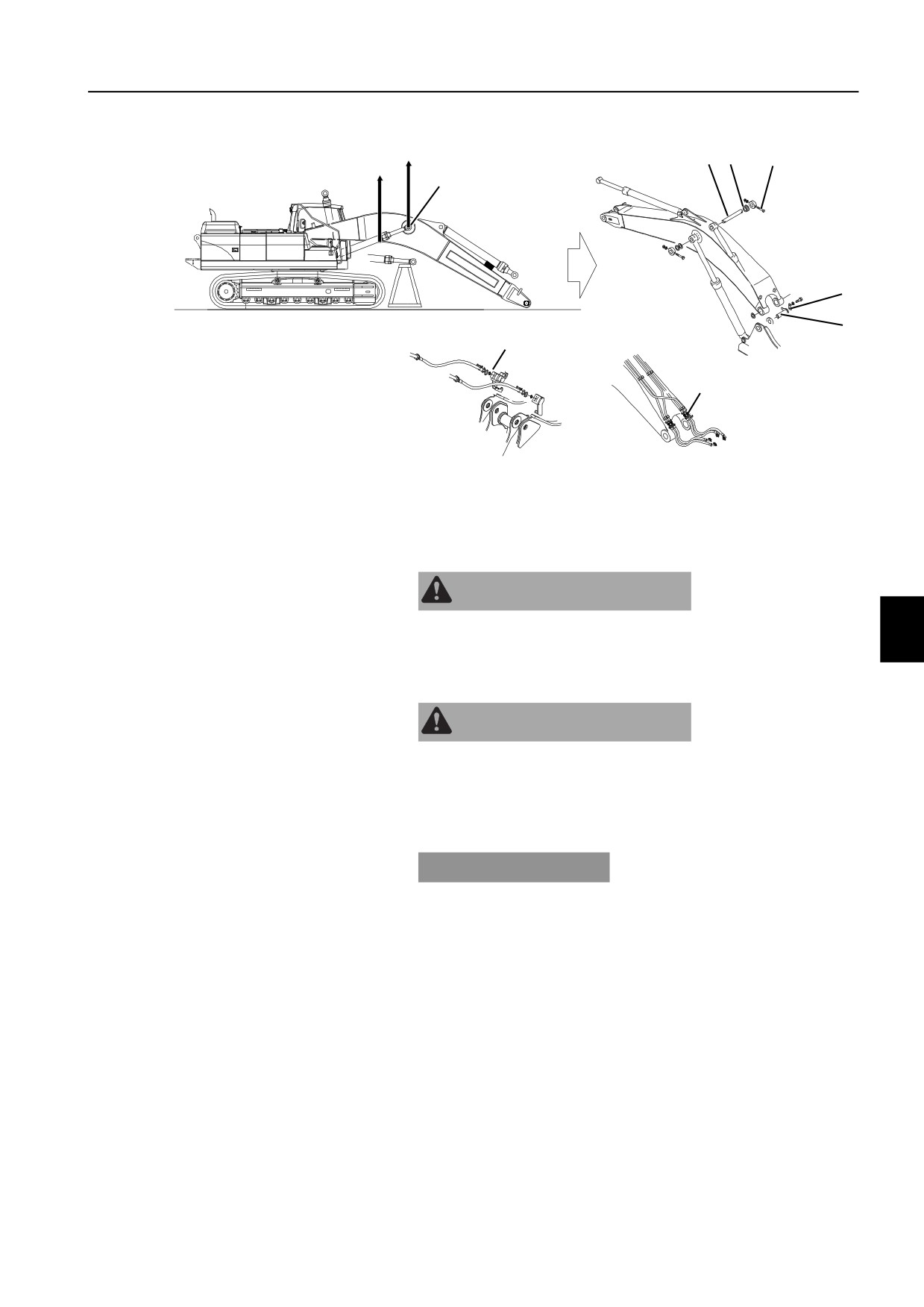

Стрела с цилиндром рукояти, демонтаж
E
1
2
3
C D
F
G
4
5
B
A
V1065805
1
Остановите двигатель.
2
Переместите вниз рычаг блокировки управления.
3
Отсоедините шланги в точке (А) (шланги для цилиндра
рукояти и ковша) и слейте масло.
ПРЕДУПРЕЖДЕНИЕ
Горячее масло может вызвать ожоги. Используйте защитное
снаряжение и будьте предельно внимательны при работе с
горячим маслом. Соберите масло и утилизируйте его, не
нанося урона окружающей среде.
ПРЕДУПРЕЖДЕНИЕ
Остаточное давление в гидравлической системе может
привести к выбросу масла даже после значительного
простоя двигателя. Перед выполнением любых работ с
гидравлической системой сбрасывайте остаточное
давление.
УВЕДОМЛЕНИЕ
При проведении работ соблюдайте требования по охране
окружающей среды.
Инструкции по эксплуатации
138
Транспортировка машины
4
Отсоедините шланги в точке (В) (шланги для молота и
ножниц) и слейте масло.
5
Если на машину установлены другие навесные
устройства, то отсоедините от них шланги и слейте масло.
6
Отсоедините жгут проводов на стреле.
7
Закройте трубопроводы и шланги соответствующим
приспособлением в точках разъединения. Расположите
шланги таким образом, чтобы они не соприкасались с
другими компонентами.
8
Слегка поднимите цилиндр рукояти (левая сторона D).
Используйте трос в оболочке. Будьте внимательны, не
повредите цилиндр.
9
Снимите фиксирующие штифты (3) в точке (F) и
протолкните штифт (1) вправо.
10
Запустите двигатель.
11
Полностью втяните цилиндр стрелы и опустите его на
опорную раму (G).
12
Выключите двигатель и переместите вниз рычаг
блокировки управления.
13
Такой же метод демонтажа применяется для цилиндра
стрелы с правой стороны.
14
Установите на место штифт в точке (F) с
регулировочными прокладками и фиксирующими
винтами. Убедитесь, что фиксирующие винты (3) и
регулировочные прокладки (2) не установлены с правой
стороны.
15
Зацепите краном трос в точке (F). Используйте трос с
оболочкой, чтобы не повредить штифт.
16
Снимите фиксирующие пластины (4) и штифты (5).
17
Поднимите стрелу с цилиндром рукояти и опустите ее на
землю. Установите под стрелу подпорку.
18
Закрепите рукоять так, чтобы она не могла выдвигаться
или перемещаться.
19
При необходимости демонтажа нижнего шасси с тележкой
поднимите цилиндры стрелы краном в положение (С).
Закрепите стропой цилиндры стрелы, чтобы исключить их
перемещение.
20
Установите на место штифты (5) и фиксирующие
пластины (4).
21
Устраните все дефекты покраски.
22
Нанесите антикоррозионный состав и заизолируйте
обработанные поверхности.
Инструкции по эксплуатации
Транспортировка машины
139

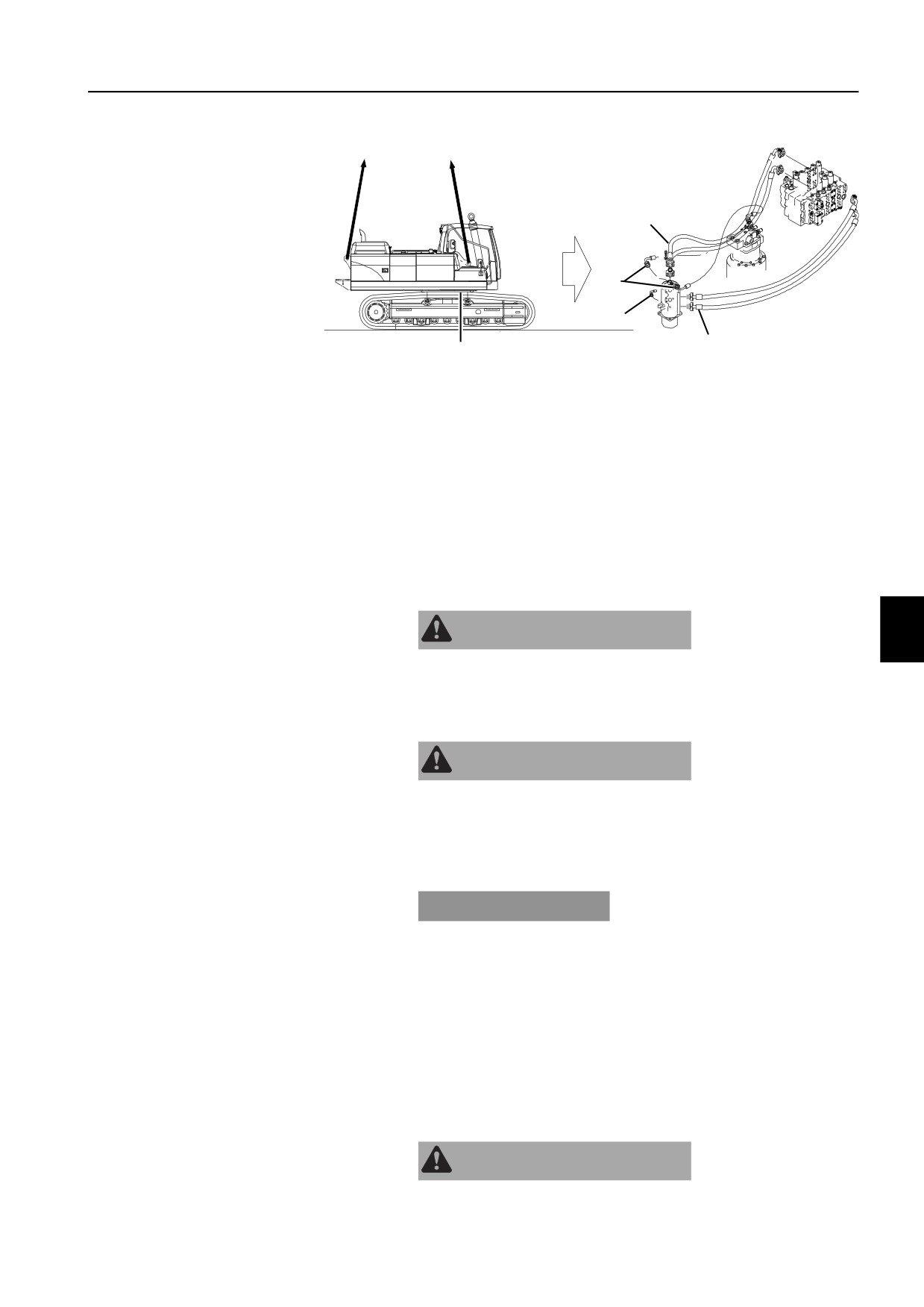

Надстройка, разборка
B
C
D,E
H
I
F,G
A
V1080404
1
Остановите двигатель.
2
Переместите вниз рычаг блокировки управления.
3
Снимите установочные винты, за исключением болта 4, в
положении (А).
4
Запустите двигатель и выровняйте надстройку с нижним
шасси.
5
Выключите двигатель и переместите вниз рычаг
блокировки управления.
6
Зацепите трос крана в точках (В) и (С) и слегка поднимите
надстройку.
7
Отсоедините шланг в точках (D) и (I) и слейте масло.
ПРЕДУПРЕЖДЕНИЕ
Горячее масло может вызвать ожоги. Используйте защитное
снаряжение и будьте предельно внимательны при работе с
горячим маслом. Соберите масло и утилизируйте его, не
нанося урона окружающей среде.
ПРЕДУПРЕЖДЕНИЕ
Остаточное давление в гидравлической системе может
привести к выбросу масла даже после значительного
простоя двигателя. Перед выполнением любых работ с
гидравлической системой сбрасывайте остаточное
давление.
УВЕДОМЛЕНИЕ
При проведении работ соблюдайте требования по охране
окружающей среды.
8
Закройте трубопроводы и шланги соответствующим
приспособлением в точках разъединения. Расположите
шланги таким образом, чтобы они не соприкасались с
другими компонентами.
9
Снимите оставшиеся 4 винта в точке (А).
10 Поднимите надстройку и опустите ее на землю.
Внимательно следите, чтобы не повредить шестерню и
поворотный гидромотор.
ПРЕДУПРЕЖДЕНИЕ
Надстройка тяжелая. Перед демонтажем или установкой
надстройки проверьте опору и пространство вокруг крана.
11 Устраните все дефекты покраски.
Инструкции по эксплуатации
140
Транспортировка машины
Нанесите антикоррозионный агент и заизолируйте
обработанные поверхности, включая шестеренчатую
передачу поворотного гидромотора, редуктор поворотного
венца и центральный проход.
Инструкции по эксплуатации
Транспортировка машины
141
Солнцезащитный экран, закрывание
Солнцезащитный экран может открыться при
транспортировке из-за вибрации машины. Поэтому его
следует плотно закрыть.

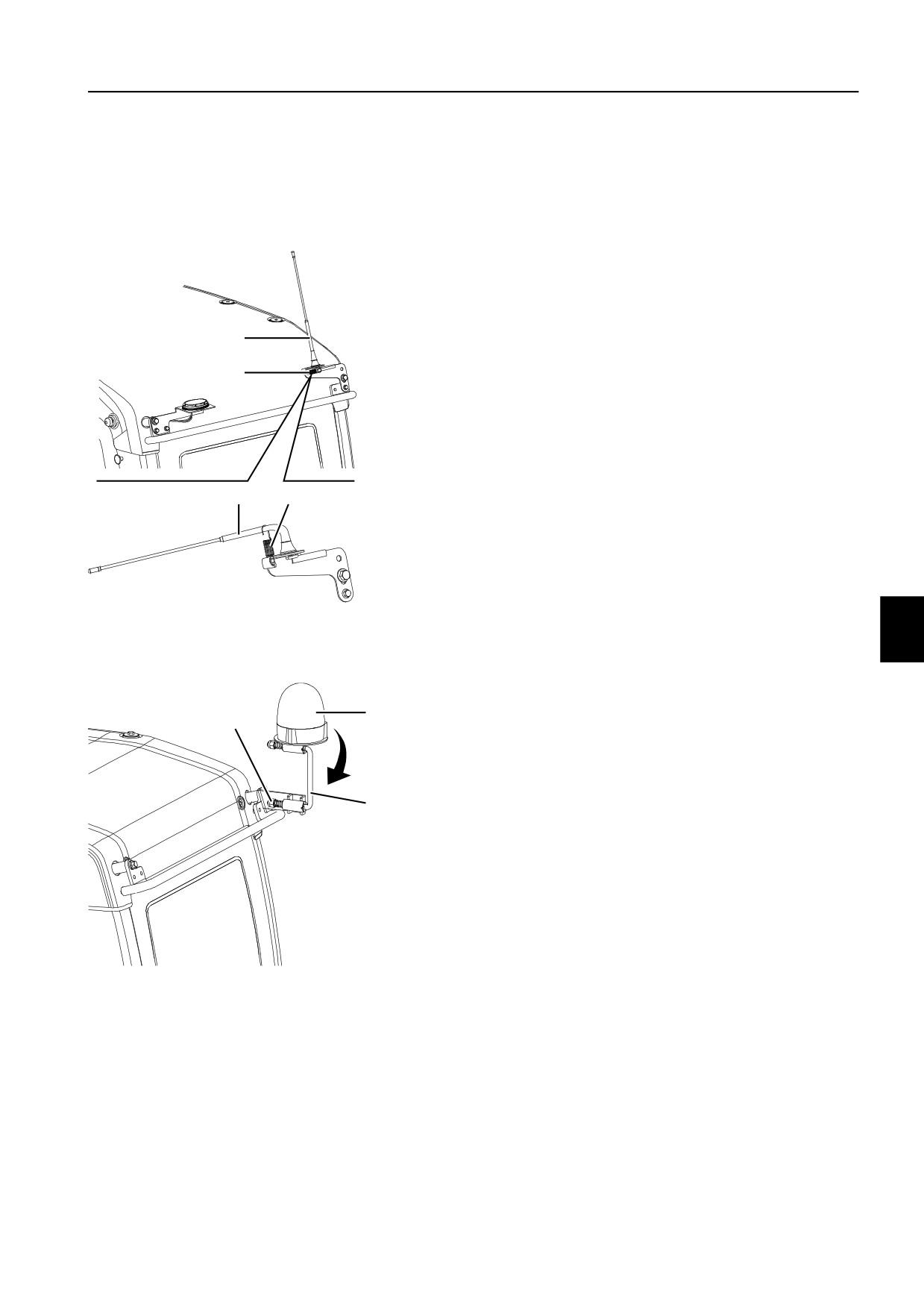

Спутниковая антенна, складывание
(дополнительное оборудование)
При транспортировке машины или ее использовании в
ограниченных по высоте зонах можно повредить
спутниковую антенну.
Сложите спутниковую антенну (А) с помощью пружины (В) как
показано на рисунке. В этом случае связь машины со
A
спутником будет ограничена.
B
A
B
V1099532
A Спутниковая антенна
B Пружина
Галогенный проблесковый маячок, складывание
A
(дополнительное оборудование)
C
Сложите кронштейн (В)проблескового маячка (А) при
транспортировке машины, чтобы избежать его повреждения.
1
Ослабьте винт (С) и поверните вниз проблесковый маячок
(А).
B
2
Закрепите винт (С).
V1099574

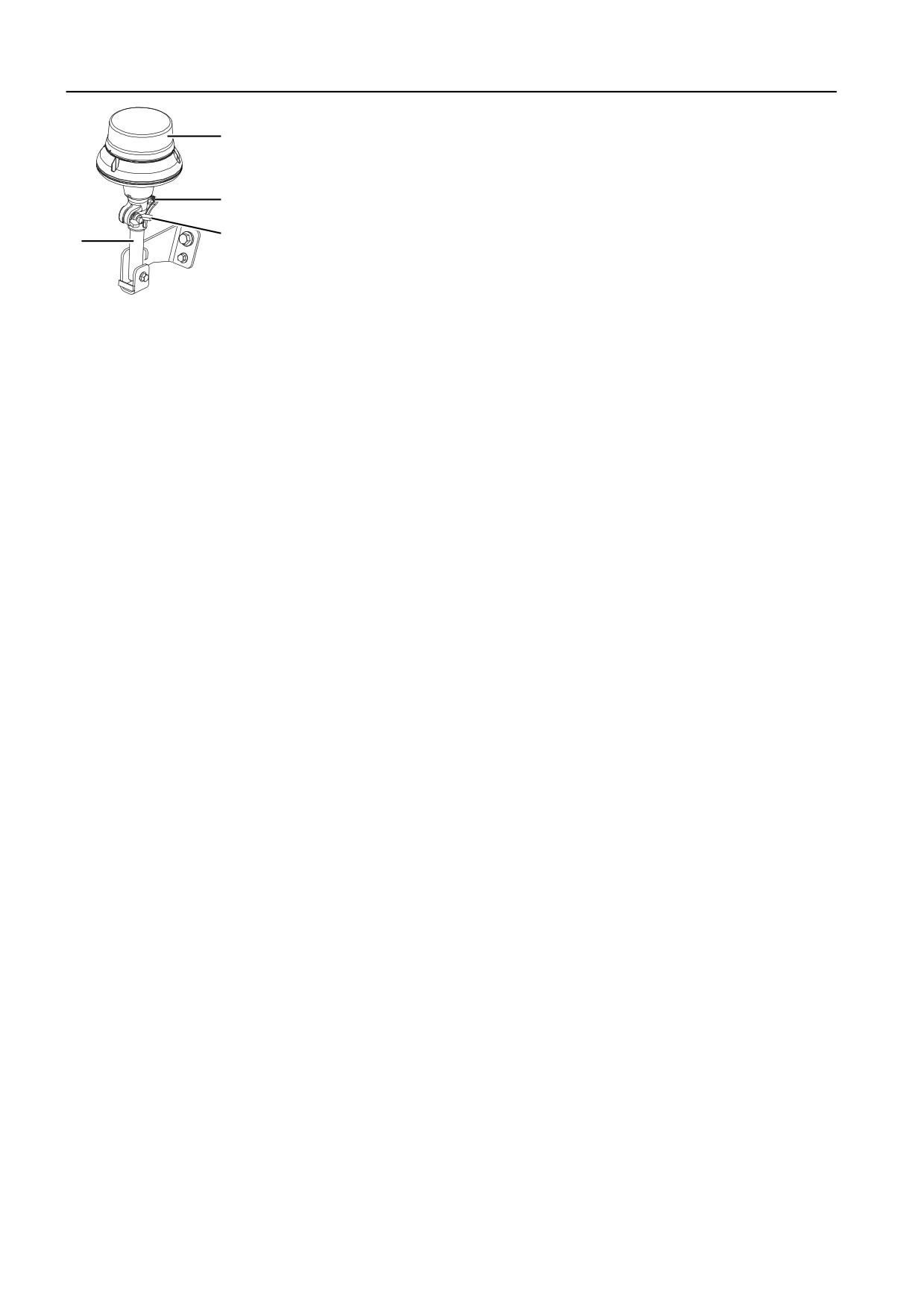

Светодиодный проблесковый маячок, демонтаж
(дополнительное оборудование)
Снимите проблесковый маячок (А) при транспортировке
машины, чтобы избежать его повреждения.
Инструкции по эксплуатации
142
Транспортировка машины
1
Открутите винт-барашек (В) и снимите проблесковый
маячок (А).
A
2
При транспортировке держите проблесковый маячок (А) в
кабине.
3
Наденьте резиновый чехол (D) на кронштейн (С).
D
ВНИМАНИЕ!
Если вы снимите проблесковый маячок обязательно
B
C
наденьте на трубу-держатель резиновый чехол. Это защитит
ее от коррозии и повреждений.
V1152462
Инструкции по эксплуатации
Транспортировка машины
143
Крепление машины
ПРЕДУПРЕЖДЕНИЕ
Поднимайте машину только после слива жидкостей.
Убедитесь в отсутствии рабочих вблизи поднимаемой
машины.
ПРЕДУПРЕЖДЕНИЕ
Очищайте погрузочные аппарели и платформы от масла,
грязи, льда и других загрязнителей во избежание
соскальзывания машины.
УВЕДОМЛЕНИЕ
При погрузке и выгрузке машины необходимо
дезактивировать функцию автоматического холостого хода с
помощью кнопки на клавиатуре во избежание резкого
увеличения скорости.
УВЕДОМЛЕНИЕ
При погрузке и выгрузке машины включите низкие обороты
двигателя и низкую скорость.

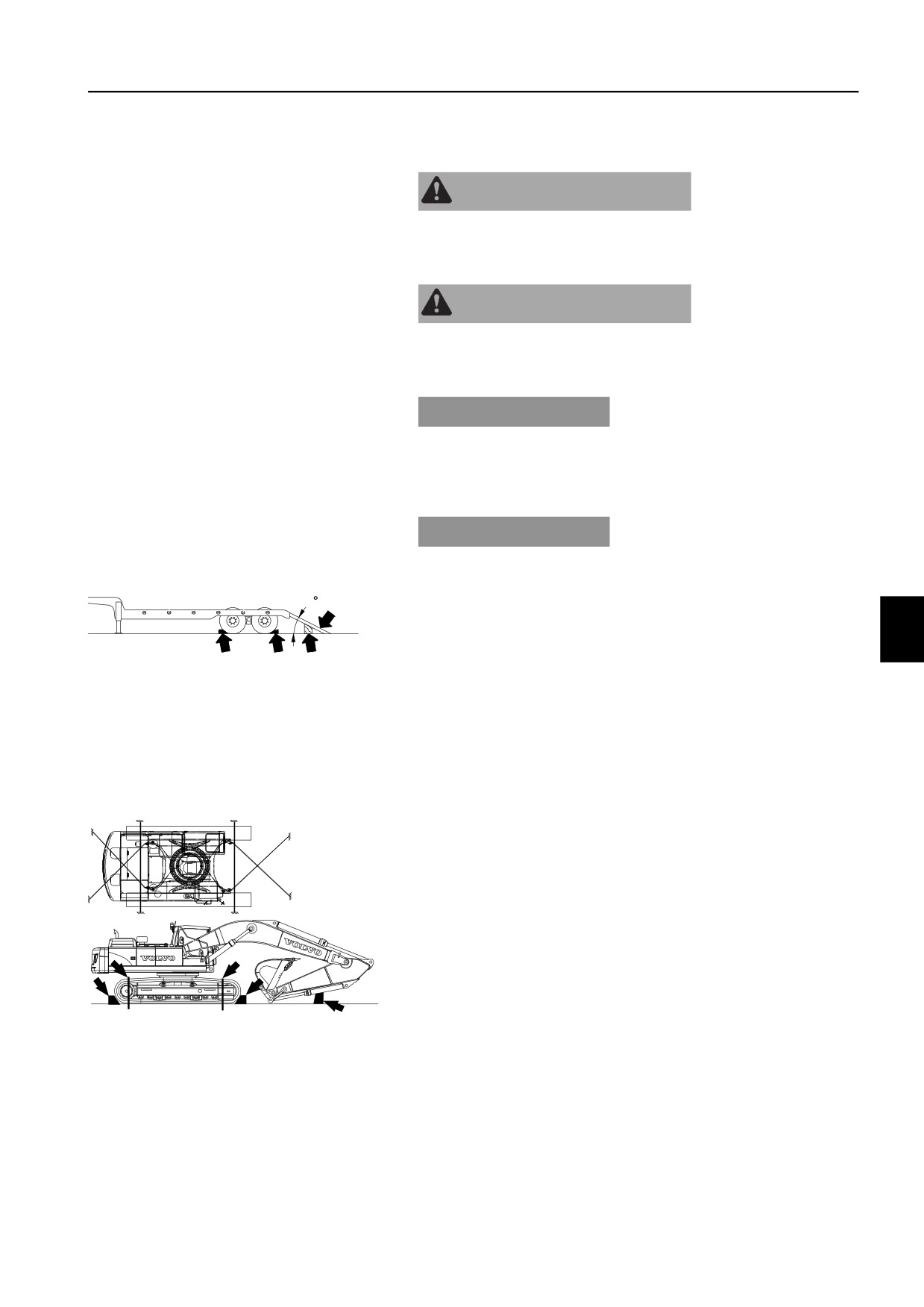

15
1
Установите трейлер на твердую горизонтальную
B
поверхность.
2
Включите тормоз трейлера.
A
A
V1065808
3
Установите башмаки (А) под передние и задние колеса
трейлера.
4
Надежно зафиксируйте погрузочные аппарели (В).
- Убедитесь, что прочность, ширина, длина и толщина
настилов достаточна для безопасной погрузки.
- Убедитесь, что угол наклона погрузочной аппарели не
превышает 15°.
5
Проверьте, имеют ли правая и левая погрузочные
аппарели одинаковую высоту.
6
Выберите направление и медленно заезжайте на

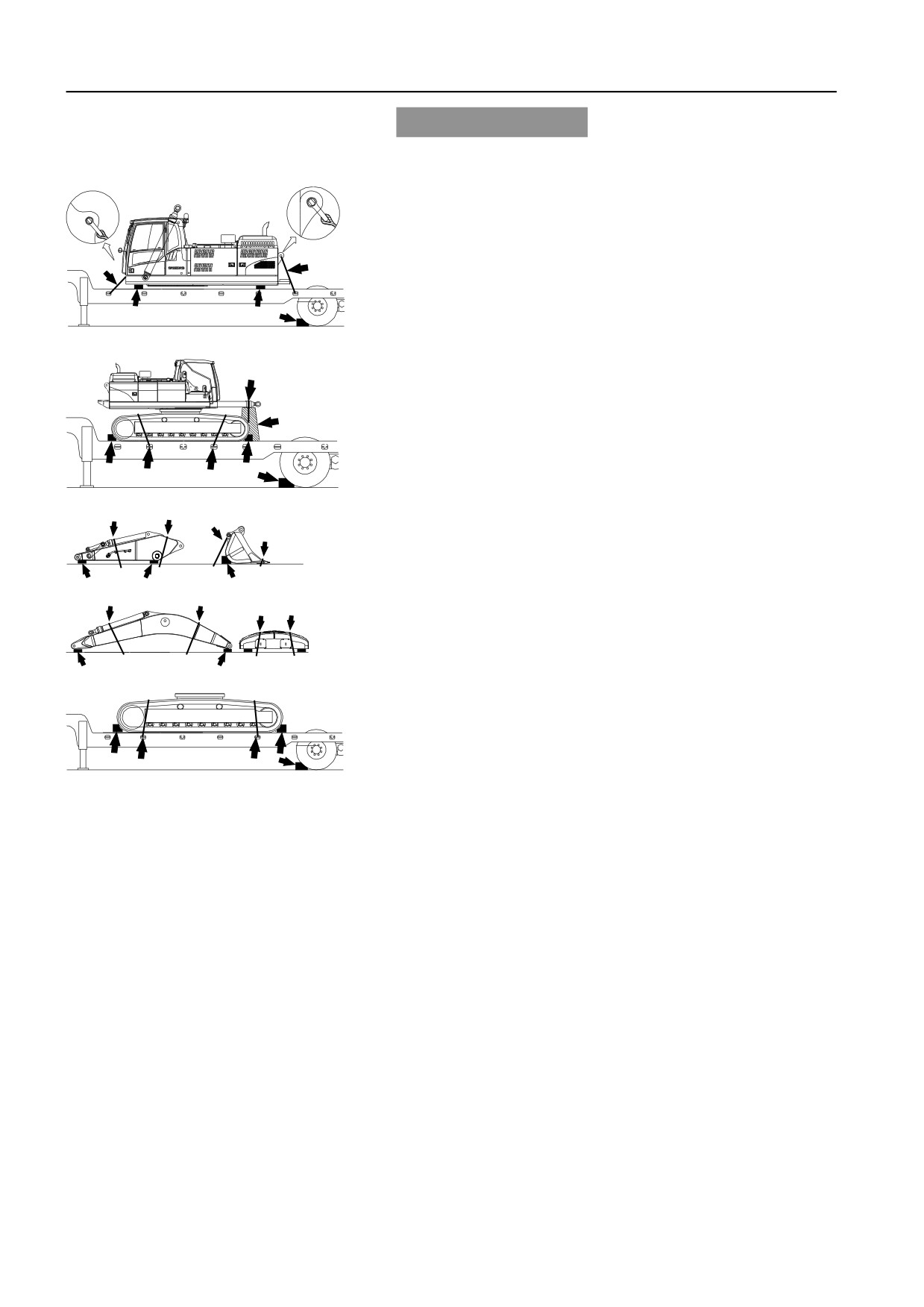

погрузочные аппарели и настил / платформу трейлера.
Заблокируйте каждую гусеницу и закрепите машину,
привязав ее с достаточной номинальной нагрузкой так,
чтобы исключить перемещение.
- Погрузите машину так, чтобы шток цилиндра ковша не
соприкасался с трейлером.
- Во время нахождения машины на погрузочной аппарели
ни в коем случае не используйте другие рычаги, кроме
рычагов (педалей) хода.
V1065811
Инструкции по эксплуатации
144
Транспортировка машины
УВЕДОМЛЕНИЕ
Не выдвигайте цилиндра рукояти или ковша на всю длину
хода - возникает риск их повреждения.
7
Остановите машину.
V1065812
8
Если некоторые компоненты машины были
демонтированы, то их следует также правильно
погрузить. При необходимости, положите подставки сбоку
или под отсоединенные компоненты.
9
Выньте ключ зажигания.
10 ВЫКЛЮЧИТЕ выключатель батареи.
11 Закройте дверь и окна.
V1065813
12 Закройте выхлопную трубу для предотвращения
повреждения турбонагнетателя.
13 Убедитесь в надежности крепления машины или
демонтированных компонентов.
V1065814
V1065815
Инструкции по эксплуатации
Транспортировка машины
145
Подъем машины
ПРЕДУПРЕЖДЕНИЕ
Никогда не поднимайте машину вместе с людьми в кабине.
ПРЕДУПРЕЖДЕНИЕ
Всегда используйте сертифицированные кабели, стропы,
серьги и крюки достаточной грузоподъемности.
ПРЕДУПРЕЖДЕНИЕ
Неверно выбранное, неисправное оборудование или
неправильная буксировка могут привести к аварии.
Внимательно читайте приведенные ниже инструкции.
V1131144
Инструкции по эксплуатации
146
Транспортировка машины
ВНИМАНИЕ!
Опускайте машину на плоскую ровную горизонтальную
поверхность.

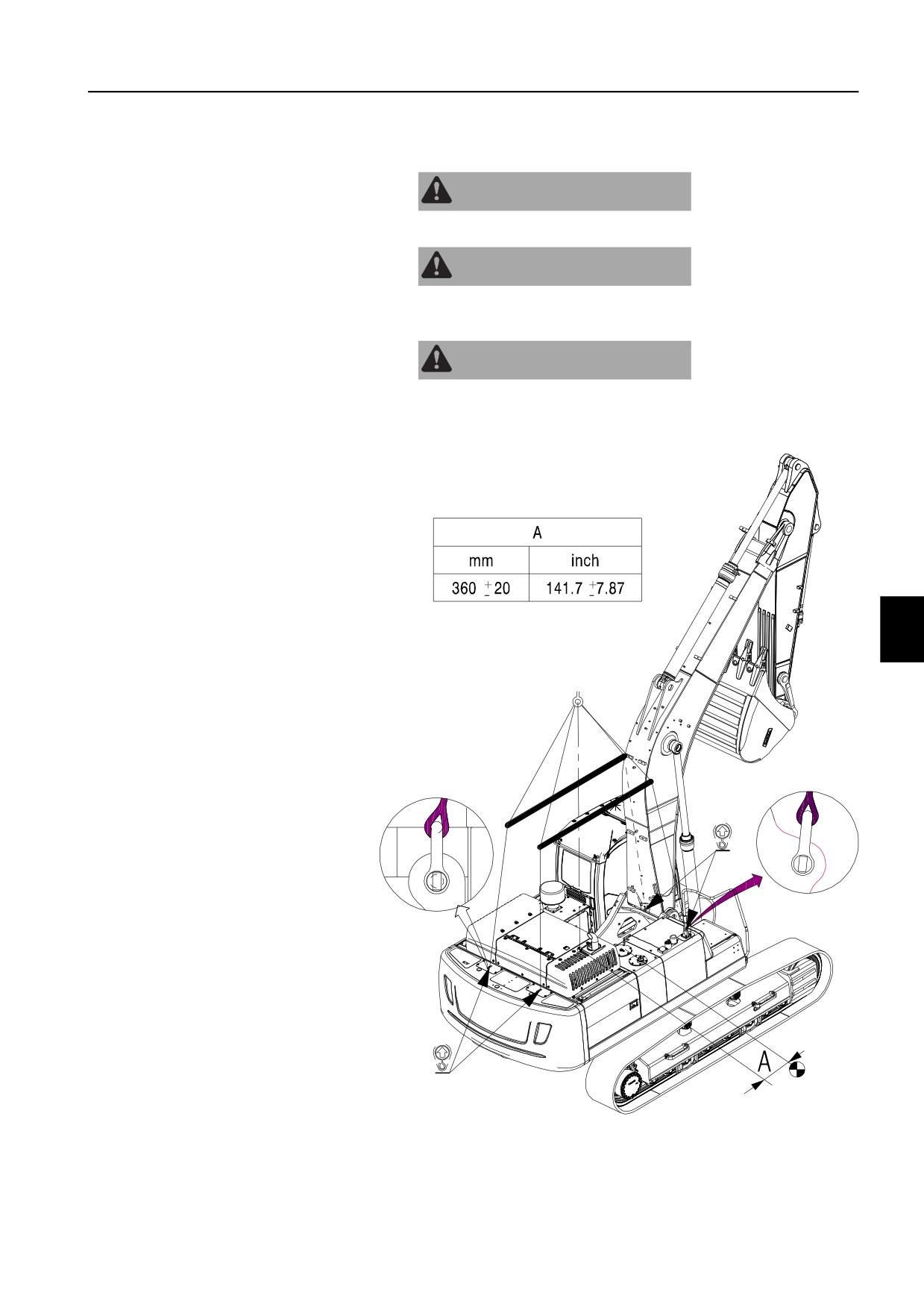

1
Запустите двигатель и расположите ковш, рукоять и
стрелу так, как показано на иллюстрации. Расположите
стрелу надстройки над натяжными звездочками.
2
Переместите вниз рычаг блокировки управления для
надежного отключения гидравлической системы, см. стр.
81.
3
Остановите двигатель, проверьте безопасность
расположения машины.
4
Закройте и зафиксируйте ветровое окно, дверь кабины и
капот двигателя.
5
Подсоедините подъемные троса или такелаж, как
показано на наклейке, касающейся подъема машины.
Такелажное оборудование должно иметь достаточную
прочность, чтобы выдержать вес машины в точках
подъема.
6
После установки всего подъемного оборудования,
поднимите машину на небольшую высоту, чтобы
проверить баланс. Если он будет удовлетворительным,
продолжайте подъем плавно и не торопясь.
7
Поддерживайте хороший визуальный контакт с машиной
во время подъема. Постоянно проверяйте
горизонтальное положение машины.
Техника управления
147
Техника управления
Экскаватор является многозадачной машиной, которая
может быть оборудована специальными навесными
устройствами для различных типов работ. Этот раздел
содержит информацию и инструкции относительно
наилучших приемов работы с максимальной
производительностью для наиболее распространенных
навесных устройств. Для безопасной и эффективной работы
машины крайне важно выбирать правильный метод работы.
Техника управления
148
Вибрации, передающиеся на тело оператора
Вибрации, передающиеся на тело
оператора
Возникновение вибраций всего тела при работе на
строительных машинах зависит от многих факторов,
например, от режима работы, состояния дороги, скорости и
т.д..
Оператор может значительно влиять на фактический
уровень вибрации, потому что он регулирует скорость
работы машины, ее рабочий режим, траекторию движения и
т.п..
Поэтому, в результате, уровень вибрации может быть
различным для одного и того же типа машины. Чтобы узнать
технические даные кабины смотрите страницу 284.
Указания по уменьшению уровней вибрации
машин на земляных работах
Используйте для ваших задач машину правильного
размера и типа с соответствующим дополнительным
оборудованием и навесными устройствами.
Поддерживайте площадку и подъездные дороги в
хорошем состоянии.
- Удаляйте большие камни и препятствия на пути.
- Заполняйте канавы и выбоины.
- Выделяйте для поддержания хорошего состояния
местности оборудование и время в расписании работ.
Выбирайте скорость и траекторию движения так, чтобы
свести уровень вибрации к минимуму.
- Объезжайте препятствия и неровные участки
местности.
- Уменьшайте скорость, если необходимо проехать по
неровному участку местности.
Обслуживайте машину в соответствии с рекомендациями
производителя.
- Натяжение гусениц.
- Давление в шинах.
- Системы торможения и управления.
- Органы управления, гидравлическую систему и крепеж.
Содержите сиденье в хорошем состоянии и правильно
настроенным.
- Отрегулируйте сиденье и его подвеску в соответствии с
весом и ростом оператора.
- Осматривайте и обслуживайте подвеску сиденья и
механизм регулировки.
- Используйте правильно отрегулированный ремень
безопасности.
Плавно поворачивайте, тормозите, разгоняйтесь, меняйте
режимы движения и передвигайте навесное
оборудование.
Минимизируйте вибрации для длинных периодов работы
и для передвижения на большие расстояния.
- При наличии используйте системы подвески.
- Так как система подвески отсутствует, для улучшения
плавности хода передвигайтесь с меньшей скоростью.
- Когда рабочие площадки располагаются на большом
расстоянии друг от друга, то перевозите машину на
трейлере.
Техника управления
Вибрации, передающиеся на тело оператора
149
Боль в спине, возникающая при работе, может быть вызвана
не только вибрацией, но и другими факторами риска.
Для уменьшения риска возникновения болей в спине могут
быть полезными следующие рекомендации:
- Для достижения удобной посадки настройте сиденье и
органы управления.
- Во избежание работы в искривленном положении
настройте зеркала.
- Делайте перерывы, чтобы сократить длительность
нахождения в сидячем положении.
- Старайтесь не прыгать с машины.
- Сведите к минимуму повторяющиеся операции по
перемещению и подъему грузов.
- Старайтесь поддерживать хорошую физическую форму.
Техника управления
150
Правила проведения земляных работ
Правила проведения земляных
работ
ПРЕДУПРЕЖДЕНИЕ
Во время работы в кабине может находиться только
оператор, сидящий на сиденье. Все посторонние должны
находиться на безопасном от машины расстоянии.
Сначала прочитайте правила безопасности при проведении
работ, смотрите стр. 117, 118, 118, 120.
Всегда при подготовке к работе внимательно изучайте
чертежи и нормативы, относящиеся к месту работ. Также
изучите полевые условия и внешний вид зон риска в месте
проведения работ. В случае необходимости отключите газ,
электричество и водоснабжение. Отметьте положение
кабелей и трубопроводов.
Если существует риск того, что люди могут оказаться
слишком близко, то установите ограждение вокруг зоны
работы машины. Будьте внимательны при повороте
машины.
Следите за вашими партнерами по работе! Смотрите за
тем, чтобы они проявляли осторожность. В рабочей зоне
машины не должно находиться никого, кроме самого
оператора. Обучите их тому, чтобы они остерегались
обвалов краев и падающих камней, и были готовы в случае
опасности быстро покинуть опасную зону. На возможность
обвала земли у края указывают струйки материала в
местах формирования трещин.
Если машина поставляется с дополнительным
оборудованием, управление которым осуществляется при
помощи педалей, то оператор должен убедиться в том, что
при нажатии на педали достигаются ожидаемые движения.
Неожиданно резкое движение может стать причиной
несчастного случая.
Кабина, оснащенная защитной решеткой над окном в
крыше, удовлетворяет требованиям защиты от падающих
объектов в соответствии с указанными методами
тестирования (FOPS/ISO 10262). При риске падения
тяжелых объектов используйте средство защиты от
обломков.
УВЕДОМЛЕНИЕ
При использовании некоторых комбинаций навесных
устройств возникает риск удара навесного устройства по
кабине. Избегайте повреждений, осторожно работая вблизи
машины.
Не поворачивайте ковш и не осуществляйте погрузку над
людьми.
Никогда не используйте ковш для рубки и дробления.
В случае возникновения неконтролируемых движений,
сначала отпустите рычаги и педали, а затем немедленно
выключите двигатель, переведя выключатель зажигания в
положение "стоп".
Если горят красные предупреждающие лампы и/или
звучит сигнал, то двигатель должен быть немедленно
остановлен, после чего необходимо выяснить причину.
Нельзя оснащать машину ковшом большего размера, чем
разрешено.
содержание .. 8 9 10 11 ..
