Volvo EC350D гусеничный экскаватор. Руководство оператора (2018 год) - часть 5

Панели приборов

Правая приборная панель

61

A

2

Выключатель гидрозамка навесного

1

устройства, правый (дополнительное

оборудование)

Положение 0: гидрозамок навесного оборудования,

0

управление замком

Положение 1: гидрозамок навесного оборудования,

управление инициализацией

Нажмите вниз на красный фиксатор (А), а затем переместите

V1134968

переключатель в положение (1) для инициации гидрозамка.

A Замок

Когда гидрозамок инициирован, звучит зуммер и на I-ECU

Check

появляется запрос подтверждения с индикатором.

ВНИМАНИЕ!

Для раскрывания гидрозамка необходимо нажать на

переключатель гидрозамка на левой приборной панели.

Операция описана на стр. 30.

Unlock Q/ coupler

V1191370

Разблокировка гидрозамка

После установки оборудования в гидрозамок, переместите

Check

переключатель в положение (0) для его закрывания. Когда

гидрозамок находится в положении (0), звучит зуммер и на I-

ECU появляется запрос подтверждения с индикатором.

ВНИМАНИЕ!

Для подтверждения блокировки гидрозамка необходимо

Confirm Q/ coupler

нажать на переключатель гидрозамка на левой приборной

панели. Операция описана на стр. 30.

V1191369

Подтверждает закрывание гидрозамка

Панели приборов

62

Правая приборная панель

3

Выключатель нижнего стеклоочистителя

(дополнительное оборудование)

2

Положение 0

Нижний стеклоочиститель ВЫКЛЮЧЕН

1

Положение 1

Нижний стеклоочиститель ВКЛЮЧЕН

0

периодически

Положение 2

Нижний стеклоочиститель ВКЛЮЧЕН

постоянно

V1065617

4

Выключатель стеклоомывателя (только

верхний)

1

Нажат вниз 1

Стеклоомыватель верхнего стекла

ВКЛЮЧЕН

Переключатель возвращается в исходное положение

автоматически.

УВЕДОМЛЕНИЕ

V1065618

Не удерживайте переключатель стеклоомывателя дольше

20 секунд. Не используйте стеклоомыватель при пустом

бачке для жидкости.

Выключатель стеклоомывателя для нижнего

стеклоочистителя (дополнительное

оборудование)

1

Нажат вниз 1

Стеклоомыватель верхнего и нижнего

2

стекла ВКЛЮЧЕН

Нажат вниз 2

Стеклоомыватель нижнего стекла

ВКЛЮЧЕН

Переключатель возвращается в исходное положение

автоматически.

V1065619

Панели приборов

Правая приборная панель

63

5

Переключатель оборотов двигателя / рабочего

режима

При помощи этого переключателя можно установить девять

G

(десять при использовании режима Р) различных положений

дроссельной заслонки. При повороте этого переключателя

обороты двигателя будут ступенчато изменяться. В

соответствии с выбранными оборотами будет автоматически

устанавливаться рабочий режим, который будет

показываться на главном экране передней панели приборов.

V1106883

Обычный режим

Шаг

перекл

Обороты двигателя (±40 об/мин) (без

Режим

Примечания

ючате

нагрузки/с нагрузкой)

ля

Применяется для максимальной

Макс.

Р

1900 / 1800 и выше

производительности при жестком

мощность

9

копании и проходке

Тяжелая

H

1800 / 1700 и выше

Для умеренно тяжелых работ

G1

8

1700 / 1600 и выше

Экономичная работа при

G2

7

1600 / 1500 и выше

Общие

выполнении общих задач

G3

6

1500 / 1400 и выше

G4

5

1400 / 1300 и выше

F1

4

1300 / -

Для получения максимальной

Точный

подъемной мощности и плавного

F2

3

1200 / -

управления

Холостой

I1

2

1000 / -

Для низких оборотов холостого хода,

ход

I2

1

800 / -

прогрева и очень точных операций

Панели приборов

64

Правая приборная панель

6

Клавиатура

1) Кнопки управления НВКВ

Кнопки управления НВКВ используются для управления этой

1

системой. Смотрите стр. 89.

2) Кнопка камеры (если установлена)

Данная кнопка используется для управления экраном

камеры в I-ECU.

7

2

- Короткое нажатие на кнопке камеры отображает вид с

камеры. Подробная информация по управлению камерой

8

приведена на стр. 102.

9

3

3) Кнопка выбора

4

Эта кнопка используется для подтверждения выбора

6

пользователя и установки параметров.

5

11

4) Кнопка выключения предупреждения о движении

12

Кнопка выключения сигнала о движении используется для

10

V1163550

включения и выключения функции блока V-ECU - "Сигнал

движения".

1

Кнопки управления НВКВ

2

Кнопка камеры

Функция "Сигнал движения" активируется при включении

3

Кнопка выбора

зажигания.

4

Кнопка выключения предупреждения о

5) Кнопка предупреждения о перегрузке

движении

5

Кнопка предупреждения о перегрузке

Кнопка предупреждения о перегрузке активирует или

6

Кнопка автомата холостого хода

дезактивирует функцию "Предупреждение о перегрузке".

7

Кнопка со стрелкой вверх

При включенном положении этой кнопки и обнаружении

8

Кнопка со стрелкой вниз

"сигнала о перегрузке" на экран будет выводиться

9

Кнопка ESC

соответствующий символ и будет звучать сигнал.

10

Кнопка молота / ножниц

11

Кнопка ЕСО

- Первый случай перегрузки: появляется всплывающее

12

Кнопка режима максимальной мощности

сообщение и звучит предупреждающий сигнал. На

индикаторном экране также выводится предупреждающий

символ. Всплывающее сообщение исчезнет только после

нажатия на кнопку ESC.

- Когда событие происходит повторно: выводится

предупреждающий символ и звучит предупреждающий

сигнал. При уменьшении нагрузки сигнал и символ

исчезают.

Панели приборов

66

Правая приборная панель

A

1

Режим молота

Если педаль нажата вперед (А), то Х1 будет работать.

Если нажата кнопка (С), то Х1 будет работать.

2

Режим ножниц

D

Если педаль нажата вперед (А) или назад (В), то Х1 будет

C

работать.

B

Если установлено управление Х1 (молот / ножницы) с 1-м

переключателем

1

Режим молота

Если нажата кнопка, то Х1 будет работать.

2

Режим ножниц

Система Х1 не будет работать.

Если установлено управление Х1 (молот / ножницы) с 2-мя

переключателями

V1065628

1

Режим молота

Если нажата кнопка (С), то Х1 будет работать.

Если нажата кнопка (D), то Х1 не будет работать.

2

Режим ножниц

Если нажаты кнопки (С) и (D), то Х1 будет работать.

11) Кнопка ЕСО

Функция ЕСО - это режим экономии топлива во время работы

машины.

При нажатии на кнопку ЕСО на клавиатуре система контроля

F

C

подачи топлива работает в режиме экономии. При этом

кнопка будет загораться, а на I-ECU - появляться символ

ЕСО. Для отключения функции снова нажмите кнопку, что

приведет к отключению подсветки кнопки и исчезновению

G

символа с I-ECU.

1800 rpm

FLOW

ВНИМАНИЕ!

240L

CLIMATE

Режим ЕСО всегда автоматически активируется при

AUTO

AC

включении зажигания.

ВНИМАНИЕ!

Этот режим доступен только в режимах P, H, G1, G2, G3 и G4

V1129239

переключателя оборотов / рабочего режима.

12) Кнопка режима максимальной мощности

(дополнительное оборудование)

При установке переключателя управления оборотами

двигателя в положение 9,

Нормальные условия = режим Н

Нажмите на кнопку = режим Р

Если машина не работает в режиме Р более, чем 5 секунд

при активированном селекторном переключателе

автоматического холостого хода, то обороты двигателя

автоматически уменьшаться до холостых. Как только

машина начнет выполнять какие-либо операции, режим Р

будет включен снова. Режиме Р становится режимом Н при

повороте переключателя управления оборотами двигателя

из положения 9 в следующее положение.

Панели приборов

Правая приборная панель

67

7

Выключатель зажигания

Выключатель зажигания имеет три положения. Перед

0

1

запуском двигателя не забудьте включить батарею.

2

Положение остановки (0)

Для остановки двигателя поверните ключ в положение 0.

Положение работы (1) (предварительного подогрева)

Машина оборудована автоматической системой

предпускового подогрева двигателя. При повороте

выключателя зажигания в положение 1 включается

электронная система машины вместе с системой

автоматического предпускового подогрева.

V1129240

Положение пуска (2)

Положение остановки (0)

При повороте выключателя в положение 2 включается

Положение работы (предварительного

стартер двигателя при условии включения батареи. Стартер

подогрева) (1)

не включится, если рычаг блокировки управления находится

Положение пуска (2)

в разблокированном (верхнем) положении. Подробную

информацию относительно рычага блокировки управления

смотрите стр. 81.

1

8

Переключатель дорожной скорости

0

Положение 0

Передвижение только на МЕДЛЕННОЙ

скорости

Положение 1

Передвижение только на МЕДЛЕННОЙ или

БЫСТРОЙ скорости с автоматическим

V1065624

переключением в зависимости от дорожных

условий

УВЕДОМЛЕНИЕ

Остановите машину перед выбором другой дорожной

скорости. Низкая скорость может выбираться на уклонах, на

мягкой почве, в ограниченных местах или при погрузке/

выгрузке машины с автомобиля-транспортировщика.

9

Переключатель рабочего освещения

2

Положение 0

Рабочее освещение ВЫКЛ

1

Положение 1

ВКЛЮЧЕНЫ лампы панели приборов и

0

рабочее освещение деки.

Положение 2

Включена подсветка стрелы, рабочее

освещение панели приборов и надстройки.

V1065625

10

Выключатель дополнительного рабочего

освещения (дополнительное оборудование)

2

Положение 0

Дополнительное рабочее освещение ВЫКЛ

1

Положение 1

Дополнительное рабочее освещение

ВКЛЮЧЕНО (передняя часть кабины)

Положение 2

Дополнительное рабочее освещение ВКЛ

(передняя и задняя сторона кабины и

противовес)

V1065626

Панели приборов

68

Правая приборная панель

1

11

Выключатель проблескового маяка

(дополнительное оборудование)

0

Этот переключатель используется для включения

проблескового маяка при повороте.

Положение 0

Проблесковый маяк ВЫКЛЮЧЕН

V1065629

Положение 1

Проблесковый маяк ВКЛЮЧЕН

12

Прикуриватель сигарет (дополнительное

оборудование)

После нажатия он возвращается в исходное состояние через

несколько секунд. В этот момент он готов к использованию

(24 В).

УВЕДОМЛЕНИЕ

Напряжение в прикуривателе - 24 В. Не подключайте к нему

устройства, рассчитанные на 12 В.

V1080402

13

Силовая розетка

Эта розетка предназначена для электрооборудования, типа

зарядного устройства мобильного телефона. Мощность:

выше 12 В (10 А)

V1080403

Панели приборов

Задняя приборная панель

69

Задняя приборная панель

3

1

4

2

V1080410

1

Силовая розетка

3

Аудиосистема (дополнительное оборудование)

2

Сервисный разъем

4

Вспомогательный обогреватель (дополнительное

оборудование)

1

Силовая розетка

Эта розетка предназначена для электрооборудования, типа

зарядного устройства мобильного телефона или

холодильника.

Мощность: при 24 В (10 А)

V1080411

2

Сервисный разъем

Эта розетка предназначена для сервисного оборудования

(MATRIS и VCADS Pro).

V1080412

3

Аудиосистема (дополнительное оборудование)

Дополнительную информацию см. на стр. 96.

4

Вспомогательный обогреватель

(дополнительное оборудование)

Дополнительную информацию см. на стр. 104.

Другие органы управления

70

Другие органы управления

1

3

3

2

5

4

4

V1123472

1

Левый рычаг управления

2

Правый рычаг управления

3

Рычаги хода

4

Педали хода

5

Дополнительная педаль (Х1)

Для обеспечения наилучшей производительности на заводе

устанавливается схема работы рычагов управления в

соответствии со стандартом ISO/SAE.

Другие органы управления

Органы управления

71

Органы управления

1

Левый рычаг управления

Этот рычаг предназначен для поворота надстройки и

перемещения рукояти ковша.

1

3

4

2

V1067091

V1067092

1

Рукоять от себя

N Нейтраль (надстройка и рукоять в нейтральном

положении)

2

Рукоять к себе

1

Рукоять от себя

3

Левый поворот

2

Рукоять от себя и поворот надстройки вправо

4

Правый поворот

3

Поворот надстройки вправо

4

Рукоять к себе и поворот надстройки вправо

5

Рукоять к себе

6

Рукоять к себе и поворот надстройки влево

7

Поворот надстройки влево

8

Рукоять от себя и поворот надстройки влево

Другие органы управления

72

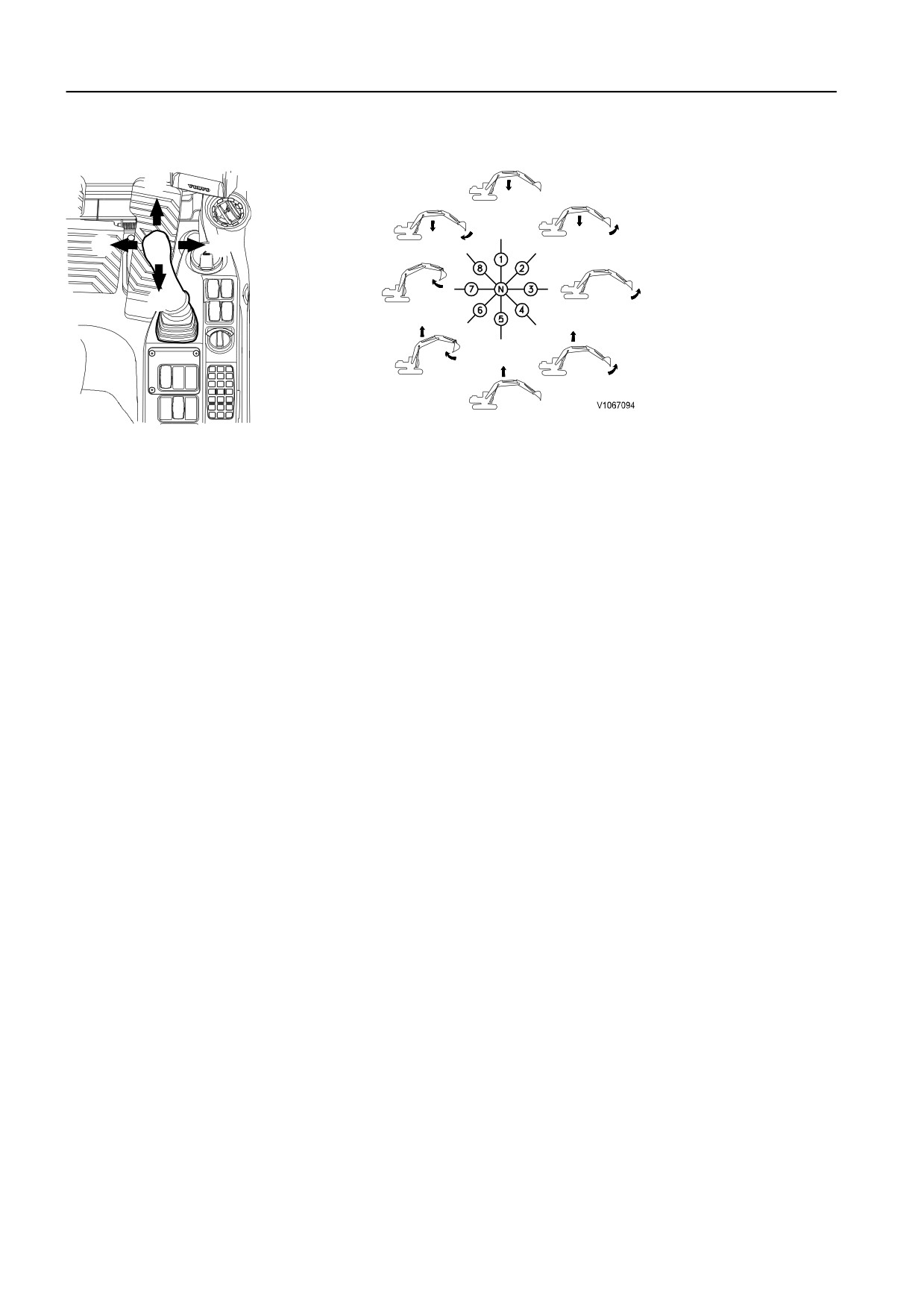

Органы управления

2

Правый рычаг управления

Этот рычаг предназначен для перемещения стрелы и ковша.

3

1

2

4

V1067093

1

Ковш закрыть

N Нейтраль (стрела и ковш удерживаются в исходном

положении)

2

Ковш раскрыть

1

Опустить стрелу

3

Опустить стрелу

2

Опустить стрелу и раскрыть ковш

4

Поднять стрелу

3

Ковш раскрыть

4

Поднять стрелу и раскрыть ковш

5

Поднять стрелу

6

Поднять стрелу и закрыть ковш

7

Ковш закрыть

8

Опустить стрелу и закрыть ковш

Другие органы управления

Органы управления

73

Рычаги управления с одной кнопкой

A Левый рабочий рычаг

A

B

1

2

В Правый рабочий рычаг

1

Кнопка сигнала

2

Форсирование / молот

ВНИМАНИЕ!

При включении молота функция форсирования неактивна.

V1067095

Рычаги управления с четырьмя кнопками

A Левый рабочий рычаг

1

6

A

B

3

В Правый рабочий рычаг

7

1

Кнопка поворота

4

2

Кнопка поворота

8

3

Кнопка сигнала

2

5

4

Не используется

5

Кнопка молота / ножниц

6

Ножницы / Не используется

V1067096

7

Кнопка плавающего режима

8

Кнопка форсажа

Рычаги управления с тремя кнопками и пропорциональным

переключателем

A Левый рабочий рычаг

1

A

B

2

В Правый рабочий рычаг

3

6

1

Пропорциональный переключатель

4

2

Пропорциональный переключатель

5

3

Кнопка сигнала

7

4

Не используется

5

Кнопка форсажа

6

Кнопка плавающего режима

V1067097

7

Не используется

ВНИМАНИЕ!

Перед работой с рычагами управления для Х1 или Х3

внимательно прочитайте и разберите различные типы

управления кнопками и переключателями. Смотрите

дополнительную информацию на стр. 59.

Другие органы управления

74

Органы управления

Функция форсирования

Функция форсирования предназначена для увеличения

усилия на рукояти / ковше и для увеличения

грузоподъемности. При выполнении особо тяжелых работ

F

C

рекомендуется нажимать на кнопку форсирования перед

началом цикла копания.

Сила копания увеличивается на 9 секунд, т.е. на достаточное

G

для поднимания ковша время. По истечении этого времени

2400 rpm

FLOW

форсирование автоматически отключается.

240L

CLIM ATE

Всякий раз при активации функции форсирования на экране

AUTO

AC

IECU появляется соответствующий символ. В режиме F

форсирование включено постоянно для максимальной

грузоподъемности.

V1129241

Символ форсирования

3

Рычаги хода

4

Педали хода

Используются для передвижения и остановки машины.

УВЕДОМЛЕНИЕ

B

A

V1068024

В этом руководстве по эксплуатации термины "вперед",

A Звездочка

"передняя часть", "назад", "задняя часть", "влево" и "вправо"

B Натяжной ролик

употребляются исходя из предположения, что звездочки

ВНИМАНИЕ!

располагаются позади кабины. Помните об этом перед

Перемещайте машину в направлении вперед

началом использования педалей и рычагов управления.

(в сторону направляющих колес) для

Если вам необходимо непрерывно перемещаться на

уменьшения износа движущихся частей

машине, то имейте в виду изложенные ниже рабочие

ходовой части.

условия.

Состояние

Операция

грунта

Плоская,

Не двигайтесь непрерывно дольше 2

нормальная

часов. Если вам необходимо продолжать

илимягкая

движение дольше 2 часов, то сделайте

земля

остановку не менее чем на 20 минут. В

противном случае могут перегреться

катки и направляющие колеса гусениц,

что вызовет утечку масла.

Неровная или

Передвигайтесь на низкой скорости. Не

плотная почва

перемещайтесь непрерывно дольше 1

(смешанная с

часа. Если вам необходимо продолжать

гравием,

движение дольше 1 часа, то сделайте

камнями,

остановку не менее чем на 20 минут. В

галькой и

противном случае могут перегреться

другими

катки и направляющие колеса гусениц,

твердыми

что вызовет утечку масла.

частицами или

поверхность под

уклоном)

Другие органы управления

Органы управления

75

2

N Нейтраль (машина останавливается)

N

1

Вперед Переместите рычаг вперед или нажмите на

передний край педали для передвижения машины

1

вперед (звездочка находится сзади машины).

2

Назад Потяните рычаг назад или нажмите на задний

край педали для передвижения машины назад

(звездочка находится сзади машины).

11

ВНИМАНИЕ!

22

Если звездочки расположены впереди машины, то она будет

перемещаться в противоположном направлении от

описанного выше.

V1067100

- Расстояние перемещения рычагов/педалей хода

определяет скорость хода машины. То есть, если рычаги/

педали передвинуты до упора, то машина будет двигаться

с максимальной скоростью при условии выбора быстрой

дорожной скорости и полном открытии дроссельной

заслонки.

- Тормоза машины включаются автоматически при

перемещении рычагов в нейтральное положение. Для

уменьшения скорости передвижения плавно верните

органы управления в их центральное (нейтральное)

положение.

- В холодную погоду перемещение рычагов может быть

более тяжелым из-за загустения масла.

Поворот влево

D

1

Когда звездочки находятся сзади Толкните правый рычаг

(D) вперед. При этом правая гусеница повернется вперед

и машина повернет влево с передвижением вперед.

C

Потяните за рычаг (С) назад. При этом левая гусеница

повернется в обратном направлении и машина

повернется влево с передвижением назад.

2

Когда звездочка находится спереди Передвигайте рычаги

(C или D) в противоположных направлениях от описанных

выше.

V1067101

Правый поворот

D

1

Когда звездочки находятся сзади

Толкните левый рычаг (С) вперед. При этом левая

гусеница повернется вперед и машина повернет вправо с

C

передвижением вперед.

Потяните правый рычаг (D) назад. При этом правая

гусеница повернется в обратном направлении и машина

повернется вправо с передвижением назад.

2

Когда звездочка находится спереди Передвигайте рычаги

(C или D) в противоположных направлениях от описанных

выше.

V1067102

содержание      ..     3      4      5      6     ..
