Volvo EC350D гусеничный экскаватор. Руководство оператора (2018 год)

Панели приборов

Левая приборная панель

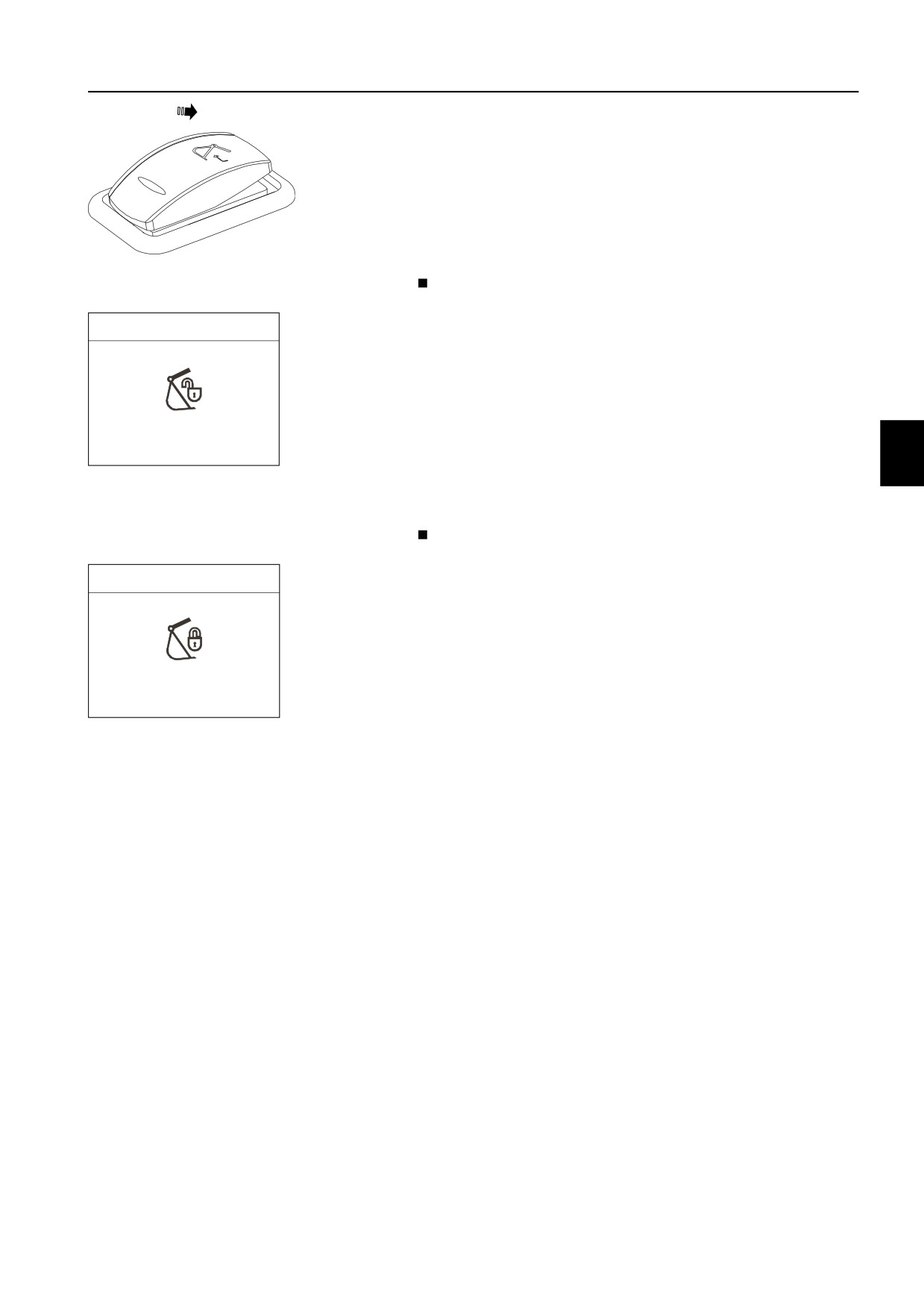

Выключатель гидрозамка навесного

устройства, левый (дополнительное

оборудование)

В зависимости от рабочих условий этот переключатель

выполняет для гидрозамка 2 различные функции.

V1140835

Нажатие вниз 1: гидрозамок навесного оборудования,

управление открыванием

WARNING

Переключатель возвращается в исходное состояние

автоматически. Нажмите на переключатель более 0,7 секунд

для открывания гидрозамка.

Когда гидрозамок находится в открытом состоянии, звучит

зуммер и на I-ECU появляется предупреждающее сообщение

с индикатором.

Q/ coupler unlocked

ВНИМАНИЕ!

Для активации этого переключателя вначале необходимо

V1191368

нажать на переключатель гидрозамка на правой приборной

Внимание! Гидрозамок разблокирован

панели. Операция описана на стр. 60.

Нажатие вниз 1: гидрозамок навесного оборудования,

управление подтверждением

Check

При появлении запроса подтверждения на I-ECU, нажмите на

переключатель и удерживайте более 0,7 секунд для

подтверждения закрывания гидрозамка. Зуммер после этого

выключается, а сообщение с запросом подтверждения и

индикатор пропадают с панели приборов.

Confirm Q/ coupler

V1191369

Подтверждает закрывание гидрозамка

Панели приборов

Левая приборная панель

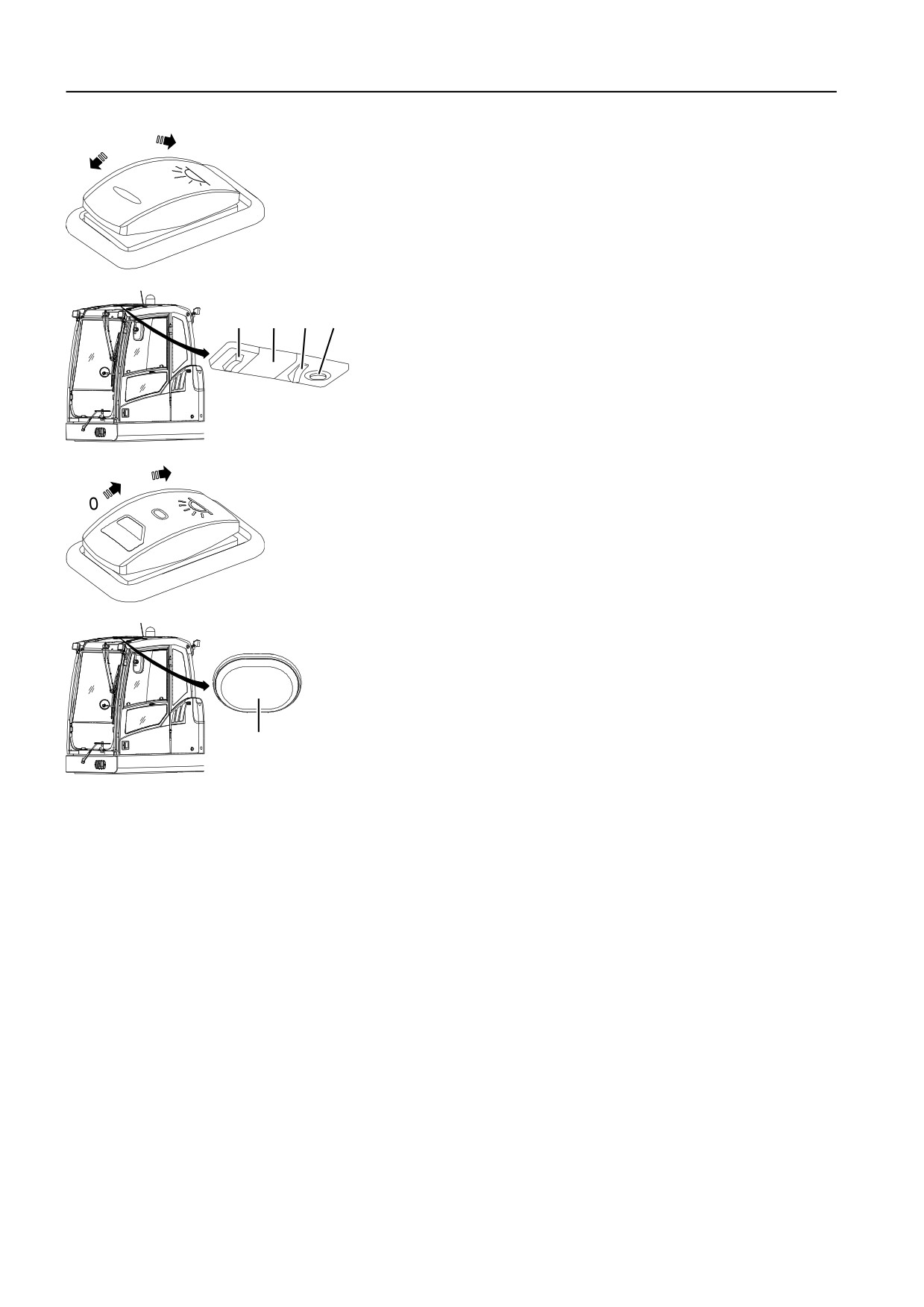

Выключатель освещения салона

Для кабин с ROPS (Защитной структурой при

переворачивании)

Только, когда этот переключатель находится в положении

ВКЛ (1), будет работать переключатель (A), включающий

освещение салона.

Лампочка для чтения (D) может включаться переключателем

V1065651

(С) независимо от выключателя освещения салона.

Положение 0

Освещение салона ВЫКЛЮЧЕНО

A B C D

Положение 1

Освещение салона ВКЛЮЧЕНО

V1065652

Для кабин без ROPS (Защитной структуры при

переворачивании)

Положение 0

Освещение салона (А) можно выключить

при открытой двери. При закрывании двери

освещение будет отключаться

автоматически.

V1106869

Положение 1

Освещение салона ВЫКЛЮЧЕНО

Положение 2

Освещение салона ВКЛЮЧЕНО

V1106868

Панели приборов

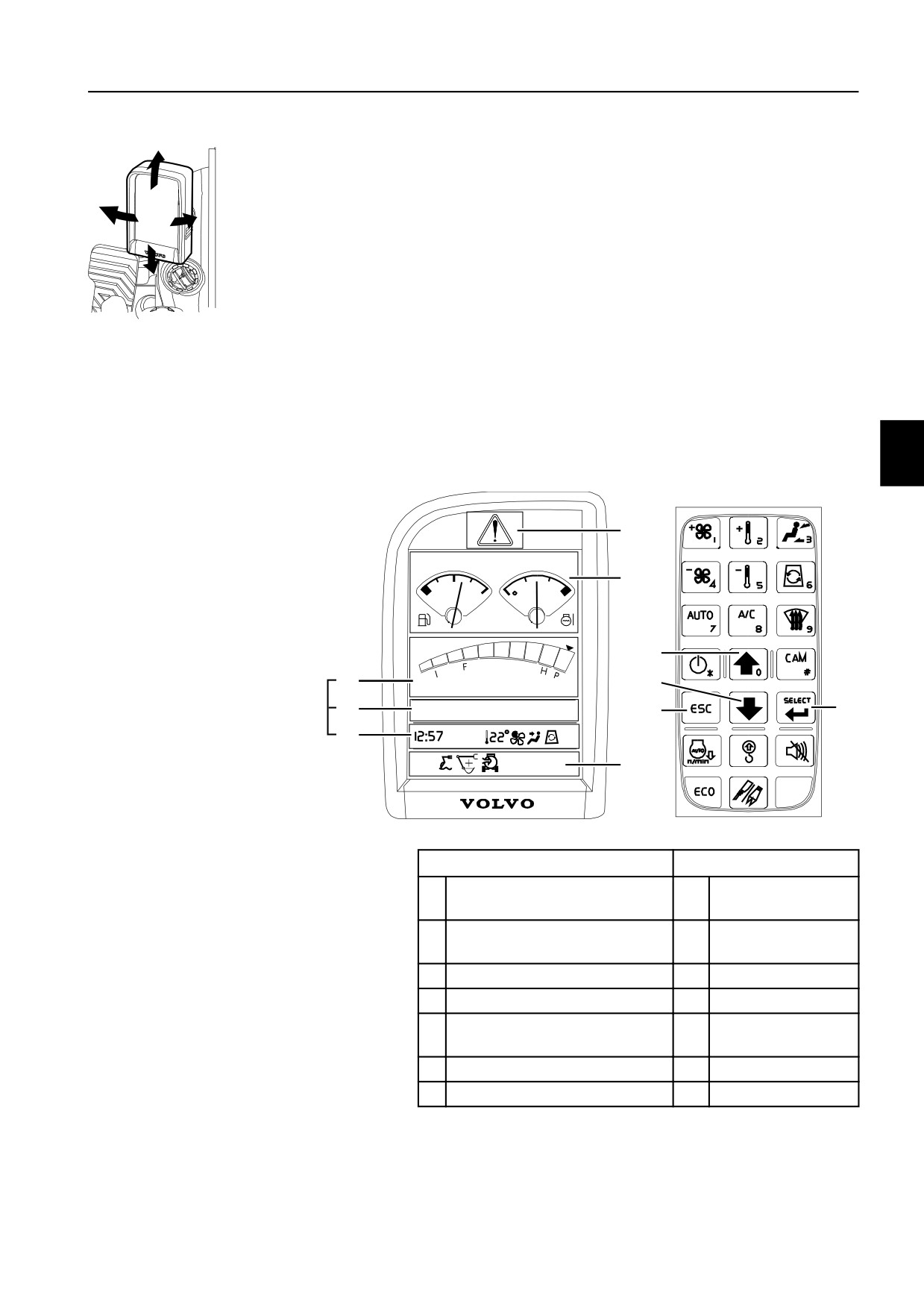

Передняя приборная панель

Передняя панель приборов может устанавливаться в

максимально удобном для оператора положении.

ВНИМАНИЕ!

Выполняя правильные действия вы предотвращаете

повреждение машины. Внимательно прочитайте инструкции

по использованию передней панели, приведенные в этом

разделе, перед началом работы на машине.

V1065385

Направления регулировки I-ECU

ВНИМАНИЕ!

Сообщения на передней панели могут отображаться на

одном из поддерживаемых языков. Смотрите стр. 38 для

получения информации том, как выбрать язык и единицы

измерения.

1800 rpm

FLOW

240L

CLIMATE

AUTO

V1129237

I-ECU

Клавиатура

Экран центральной

Стрелка вверх

предупреждающей лампы

Экран измерительных

Стрелка вниз

приборов

Экран оборотов двигателя

Кнопка ESC

Экран режима

Кнопка выбора

Экран времени и климат-

контроля

Экран индикаторов

Главный экран

Панели приборов

Передняя приборная панель

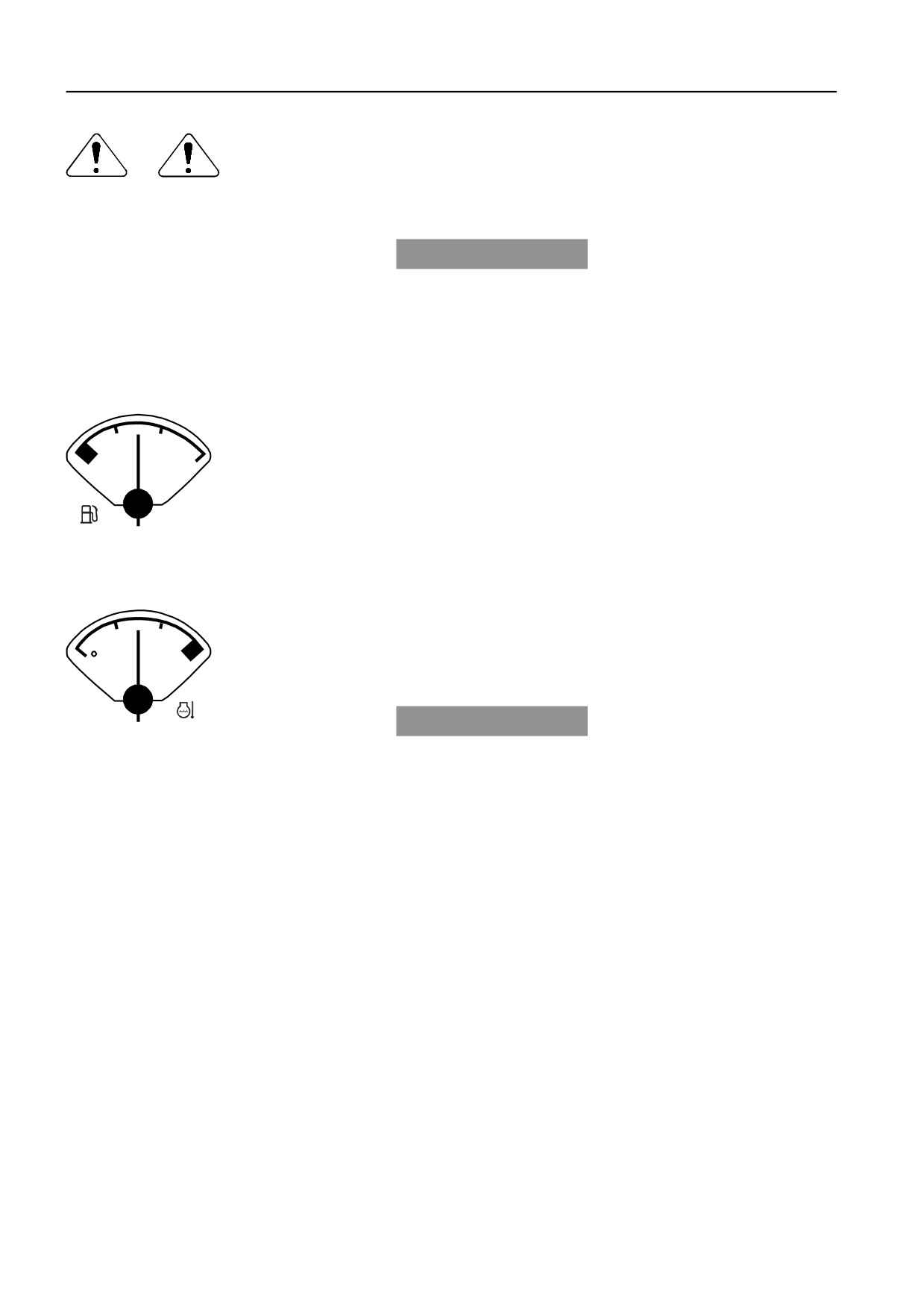

Центральная предупреждающая лампа

Существует два различных типа ламп.

- Предупр

- Проверка

Дополнительную информацию смотрите на стр. 38.

V1065386

Предупреждающая (красного цвета)

Проверка (желтого цвета)

УВЕДОМЛЕНИЕ

Если при работа загорается или начинает мигать

центральная предупреждающая лампа, то следуйте

инструкциям на блоке дисплея.

Индикаторы

При отстутствии предупреждающих сообщений

отображаются эти индикаторы.

Уровень топлива

Этот измерительный прибор указывает на текущий уровень

топлива в баке. Красная отметка слева означает "пустой бак".

Стрелка заходит к красный сектор когда бак заполнен

примерно на 10% его емкости. Дозаправьте машину для

предотвращения попадания воздуха в топливную систему.

V1065454

Если машина работала с пустым баком, то заправьте ее

топливом как описано на стр. 215 и удалите воздух из

топливной системы в соответствии с указаниями.

Емкость топливного бака смотрите стр. 276.

Температура охлаждающей жидкости двигателя

Этот индикатор показывает температуру охлаждающей

жидкости двигателя. Красная зона справа означает

перегретое состояние двигателя.

УВЕДОМЛЕНИЕ

V1065455

Красная центральная предупреждающая лампа мигает, если

температура охлаждающей жидкости становится необычно

высокой. Немедленно остановите двигатель и исследуйте

причину.

Панели приборов

Передняя приборная панель

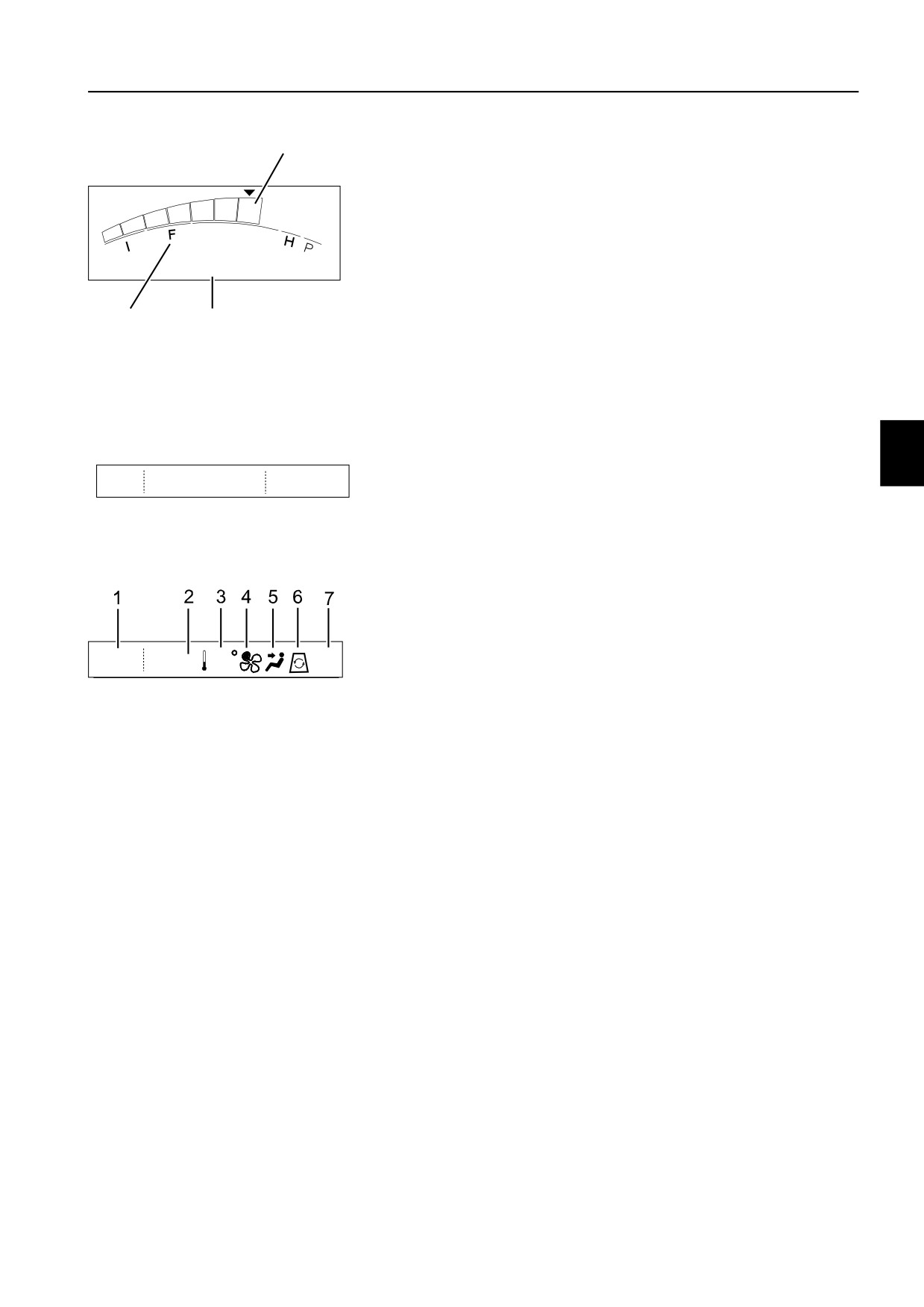

Oбороты двигателя

Экран оборотов двигателя будет отображаться, если на

"Главном экране" нет "Экрана меню". Информацию об экране

главного меню смотрите стр. 38.

"Шаг оборотов двигателя", который выбирается

"Переключателем оборотов двигателя", отображается на

соответствующем индикаторе в виде разноцветной

гистограммы.

1635 rpm

Текущие обороты двигателя показаны ниже индикатора

оборотов (максимум - четыре цифры).

При выключении двигателя в этом поле отображается "0".

V1106882

ВНИМАНИЕ!

Шаг оборотов двигателя

Обороты двигателя и рабочий режим могут изменяться в

Индекс рабочего режима

зависимости от дополнительного оборудования.

Текущие обороты двигателя

Экран режима

Рассчитанное значения для потока дополнительного

оборудования Х1 показано в сегменте под названием

^FLOW 200L

"Сегмент потока". Инструкции по настройке потока смотрите

V1065459

на стр. 38.

Скорость потока для Х1

Время и климат-контроль

В сегменте времени отображается текущее время.

Обратитесь к стр. 38, где описаны процедуры установки

текущего времени в главном экране.

CLIMATE

Сегмент ЕСС указывает на состояние ЕСС (Электронный

10:37

AUTO

блок климат-контроля), что включает: заданную

V1065460

температуру, скорость вентилятора, направление

Время

воздушного потока, циркуляцию и статус кондиционера.

Режим кондиционера

Обратитесь к стр. 89 для получения подробной

Температура

информации.

Скорость вентилятора

Направление потока воздуха

Циркуляция потока воздуха

Состояние кондиционирования воздуха

Панели приборов

Передняя приборная панель

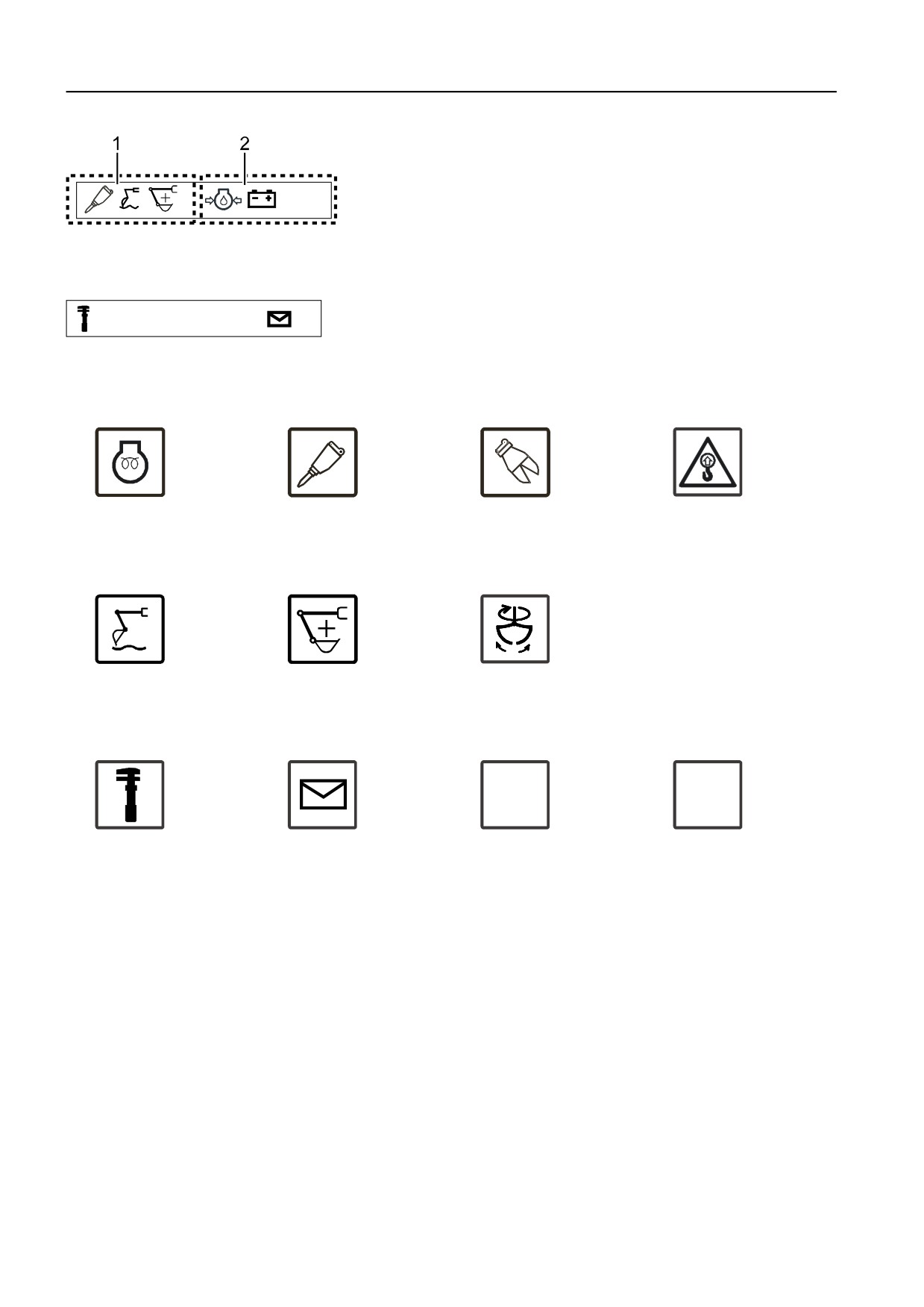

Индикаторы

Экран индикаторов позволяет быстро и понятно доносить до

пользователя необходимую информацию в виде символов.

Индикаторы разбиты на две группы: функциональные и

предупреждающие.

- Они заполняют пространство экрана слева направо.

V1129238

- Индикаторы, имеющие больший приоритет,

Индикаторы функций

располагаются левее.

Предупреждающие индикаторы

- Индикаторы могут расширяться, если этому не мешают

соседние символы.

- Если нужно отобразить индикаторы при полностью

SAE

ISO

заполненной области просмотра, то индикаторы заменяют

V1065462

друг друга так, чтобы пользователь видел их все.

Фиксированные индикаторы и положения

Индикаторы и их приоритеты приведены ниже:

Индикаторы функций

V1065463

V1065465

V1065466

V1065467

Предварительный

2 Выбран гидромолот

3 Выбраны ножницы

4 Индикатор

нагрев воздуха

(дополнительное

перегрузки

оборудование)

(дополнительное

оборудование)

V1065468

V1129236

V1065469

Плавающее

6 Включение

7 Включение

положение

форсирования

гидравлического

(дополнительное

манипулятора

оборудование)

SAE

BHL

ISO

V1065471

V1065472

V1065473

V1065474

Включение

Индикатор

Статус схемы

сервисного режима

сообщения

управления

(фиксированное

положение)

Панели приборов

Передняя приборная панель

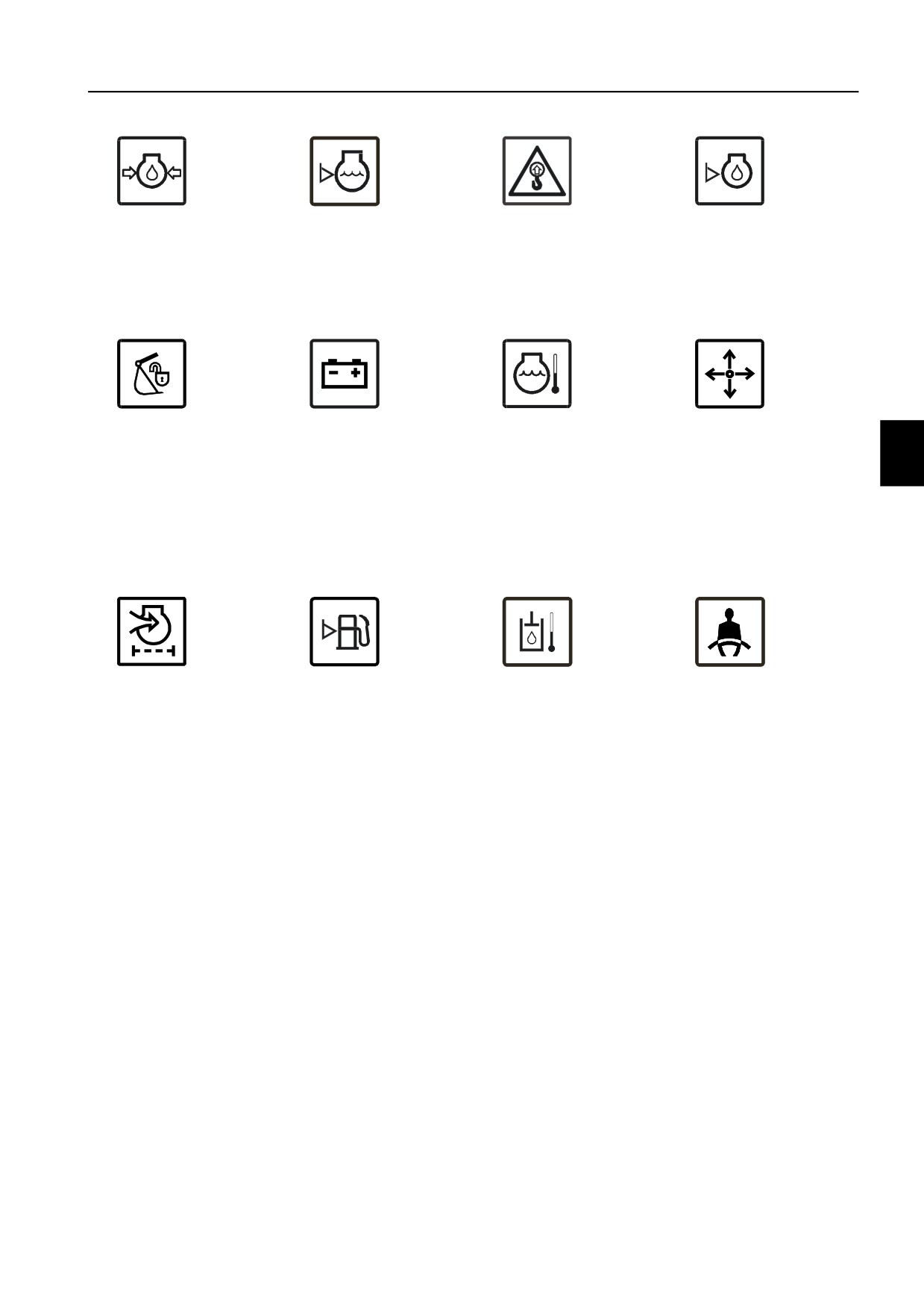

Предупреждающие индикаторы

V1065475

V1065476

V1065467

V1065478

Низкое давление

2 Низкий уровень

3 Перегрузка

4 Низкий уровень

масла в двигателе

охлаждающей

(дополнительное

моторного масла

жидкости

оборудование)

Предупреждение !

Прекратите подъем и

уменьшите груз.

V1065479

V1065480

V1065481

V1065483

Открыт гидрозамок

6 Отсутствует заряд

7 Высокая

8 Предупреждение

навесного устройства

батареи

температура

смены схемы

(дополнительное

охлаждающей

управления

оборудование)

жидкости двигателя

Немедленно

прекратите работу,

если ковш все еще

находится на

кронштейне

V1065484

V1065486

V1065487

V1065488

Засорен воздушный

10 Низкий уровень

11 Высокая

12 Ремень безопасности

фильтр двигателя

топлива

температура

гидравлического

масла

Панели приборов

Блок дисплея

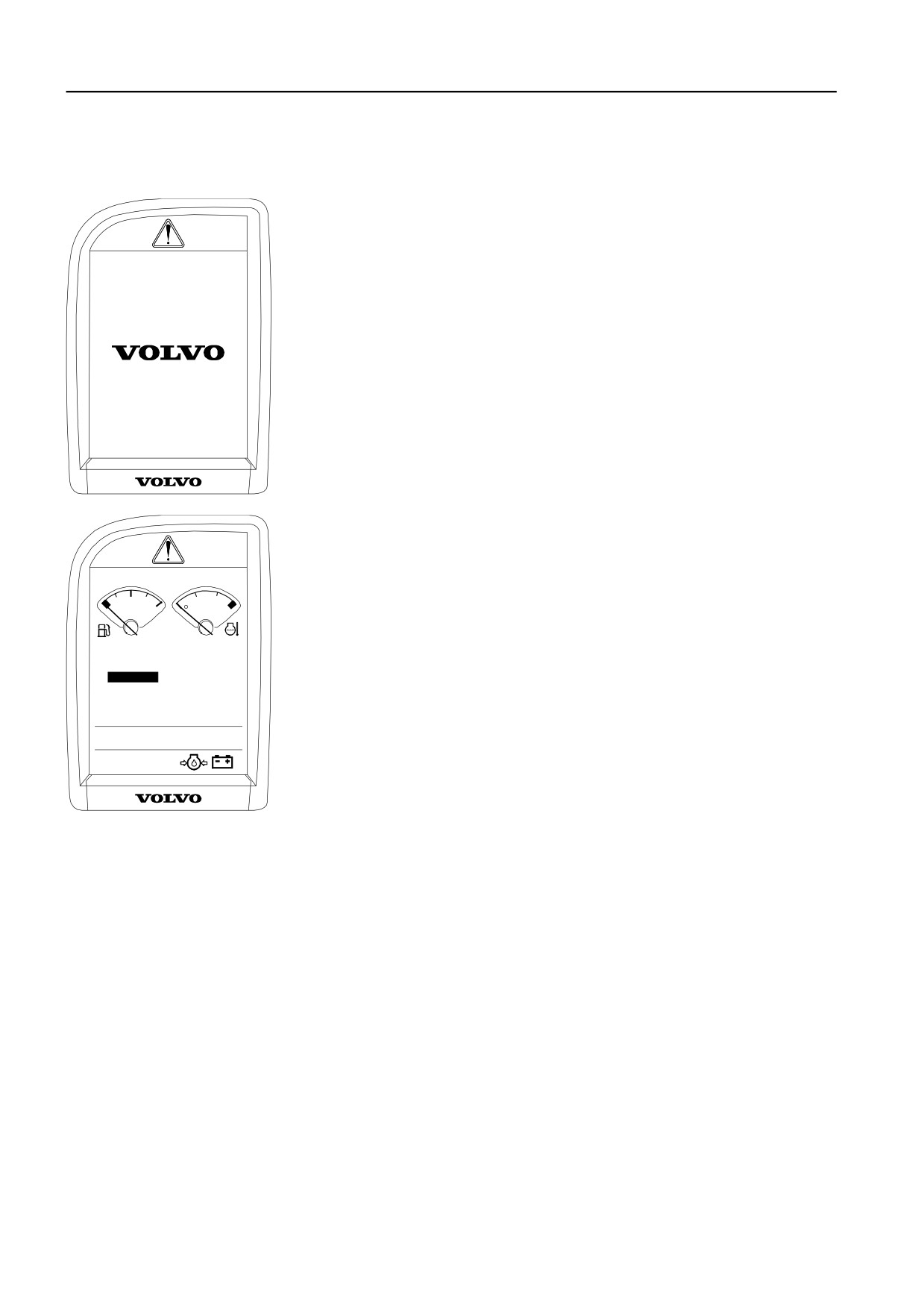

Пусковая последовательность

Начальная загрузка выполняется в следующем порядке.

A Логотип Volvo

Если оператор поворачивает выключатель зажигания в

рабочее положение, то на экране I-ECU в течение

нескольких секунд отображается логотип компании Volvo.

V1178185

B Initializing (Инициализация)

После появления логотипа оператор может видеть

состояние процесса инициализации, который необходим

для операционной системы. На этом этапе I-ECU

инициализирует все внутренние устройства и их

операционные системы.

ВНИМАНИЕ!

Переход в начальное состояние занимает несколько секунд.

Если выключатель батареи был выключен, то после его

Initializing

включения системе понадобится для инициализации

несколько больше времени. В это время можно включать

машину и изменять режим двигателя.

V1178186

Панели приборов

Блок дисплея

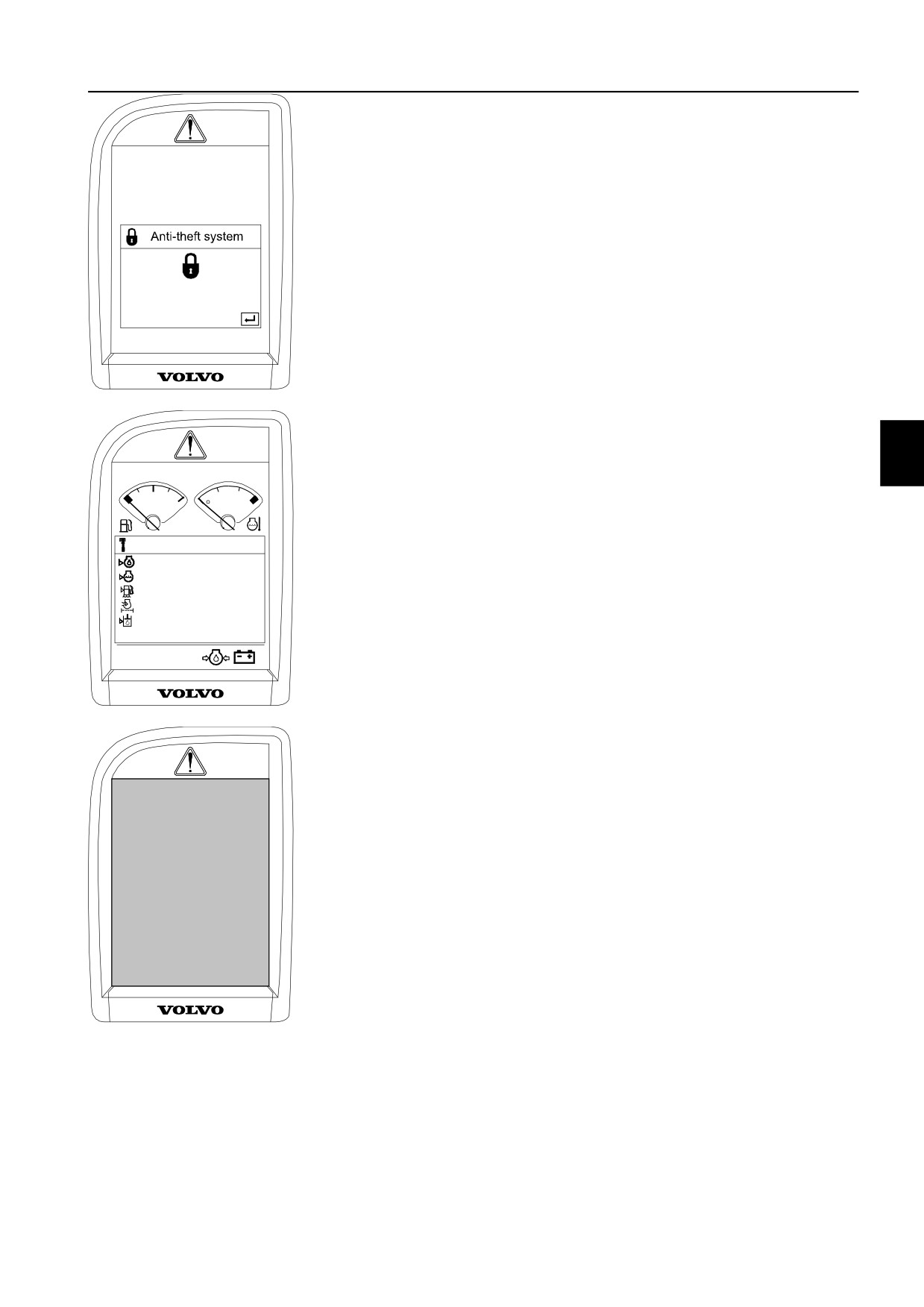

C Anti-theft system (Сист. защиты от кражи)

(дополнительное оборудование)

Система защиты от кражи отображается только при

установке этого дополнительного оборудования.

- Enter operator code (Введите код оператора): Этот экран

будет включаться в последовательность запуска, только

если после выключения двигателя прошло некоторое

время. По умолчанию этот промежуток равен 30

секундам (можно изменить). Для включения/

выключения этой функции обратитесь к вашему дилеру

Enter operator code

компании Volvo CE. После ввода кода оператора

нажмите кнопку SELECT.

Confirm:

V1178187

D Daily maintenance (Ежедневное ТО)

Оператор может просматривать элементы ежедневного

технического обслуживания раз в день. Этот экран можно

убрать, нажав кнопку ESC или SELECT, или же он

исчезнет автоматически через 5 секунд.

- Engine oil level (Уровень масла двиг.)

- Coolant level (Уров. охл. ж.)

Daily maintenance

- Water separator (Водоотделитель)

Engine oil level

- Air cleaner (Воздушный фильтр)

Coolant level

- Hydraulic oil level (Уровень гидр.масла)

Water separator

Air cleaner

Hydraulic oil level

V1178203

E Исходный экран камеры (если установлена)

Все камеры, установленные на машине, будут

отображаться на экране I-ECU. Выход из исходного

экрана камеры производится нажатием на кнопку камеры

на клавиатуре.

ВНИМАНИЕ!

Нажмите на кнопку камеры на клавиатуре для вывода

изображения с камер во время работы машины. Более

подробная информация по управлению камерами приведена

на стр. 102.

V1178189

Панели приборов

Блок дисплея

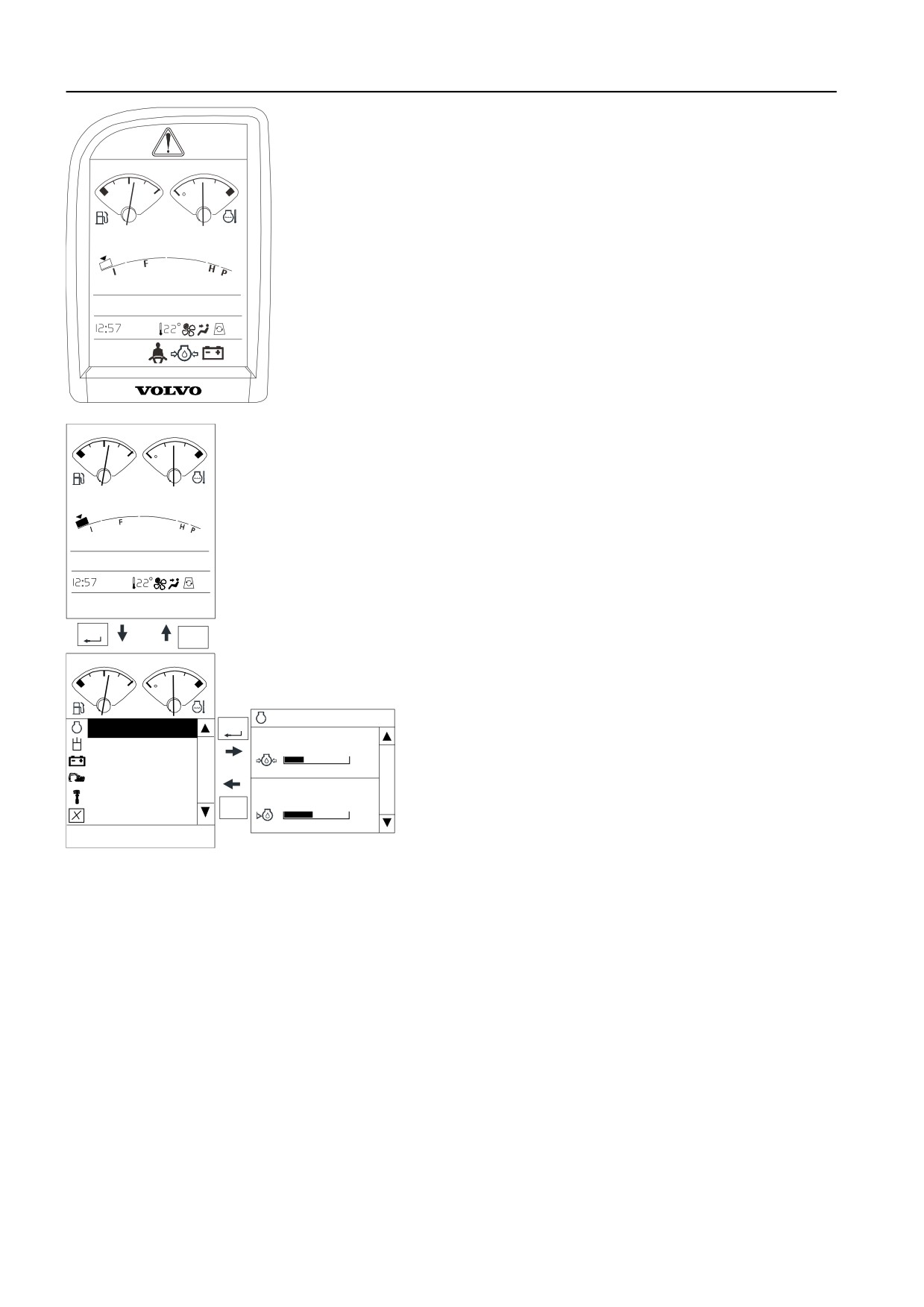

F Главный экран

После выхода из первоначального экрана камеры

начинает отображаться главный экран.

ВНИМАНИЕ!

Индикатор ремня безопасности будет отображаться в

течение 3 секунд на экране "Ежедневное ТО" или на главном

экране. Застегните ремень перед началом работы.

0 rpm

^FLOW 240L

CLIM ATE

AUTO

V1178204

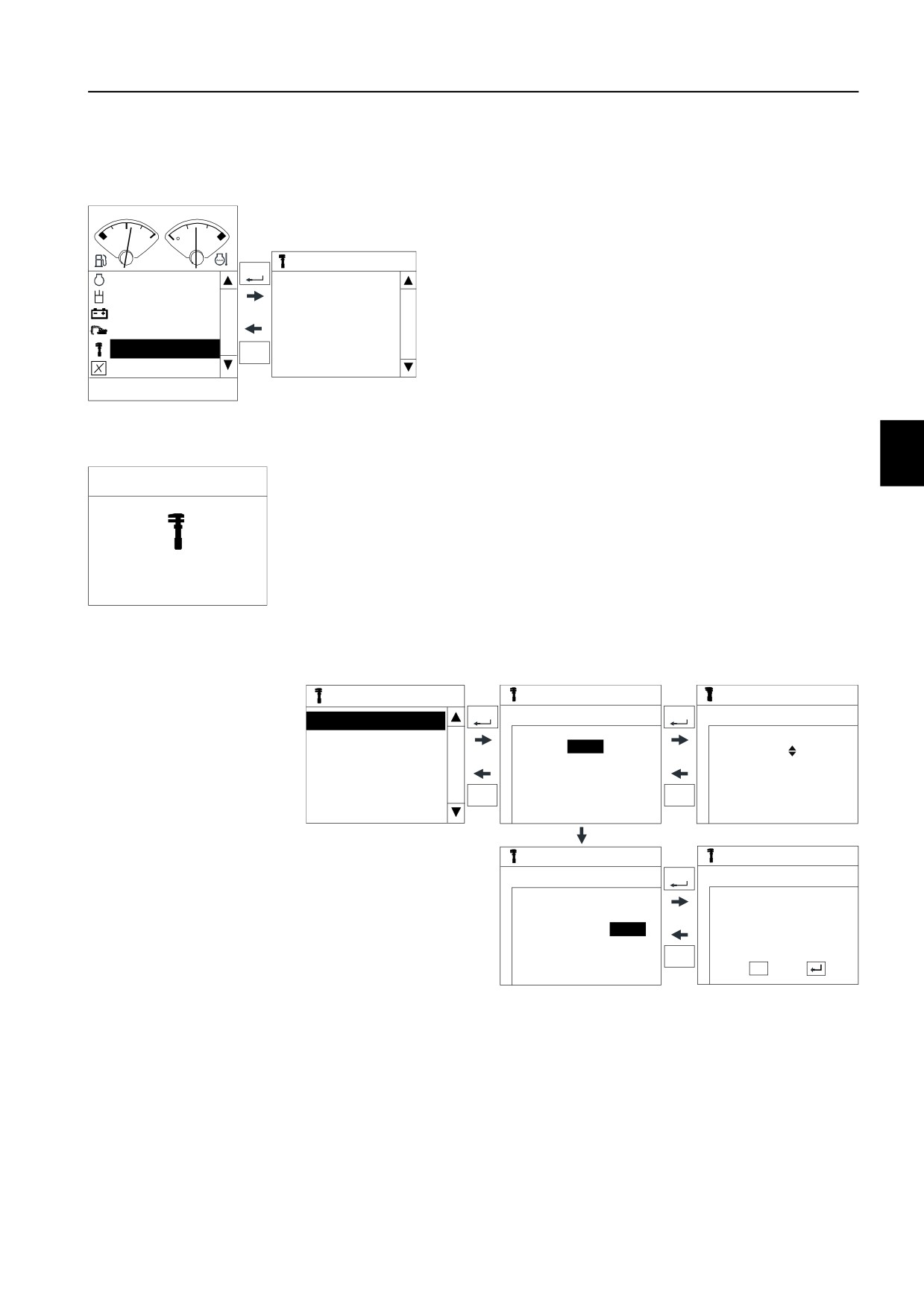

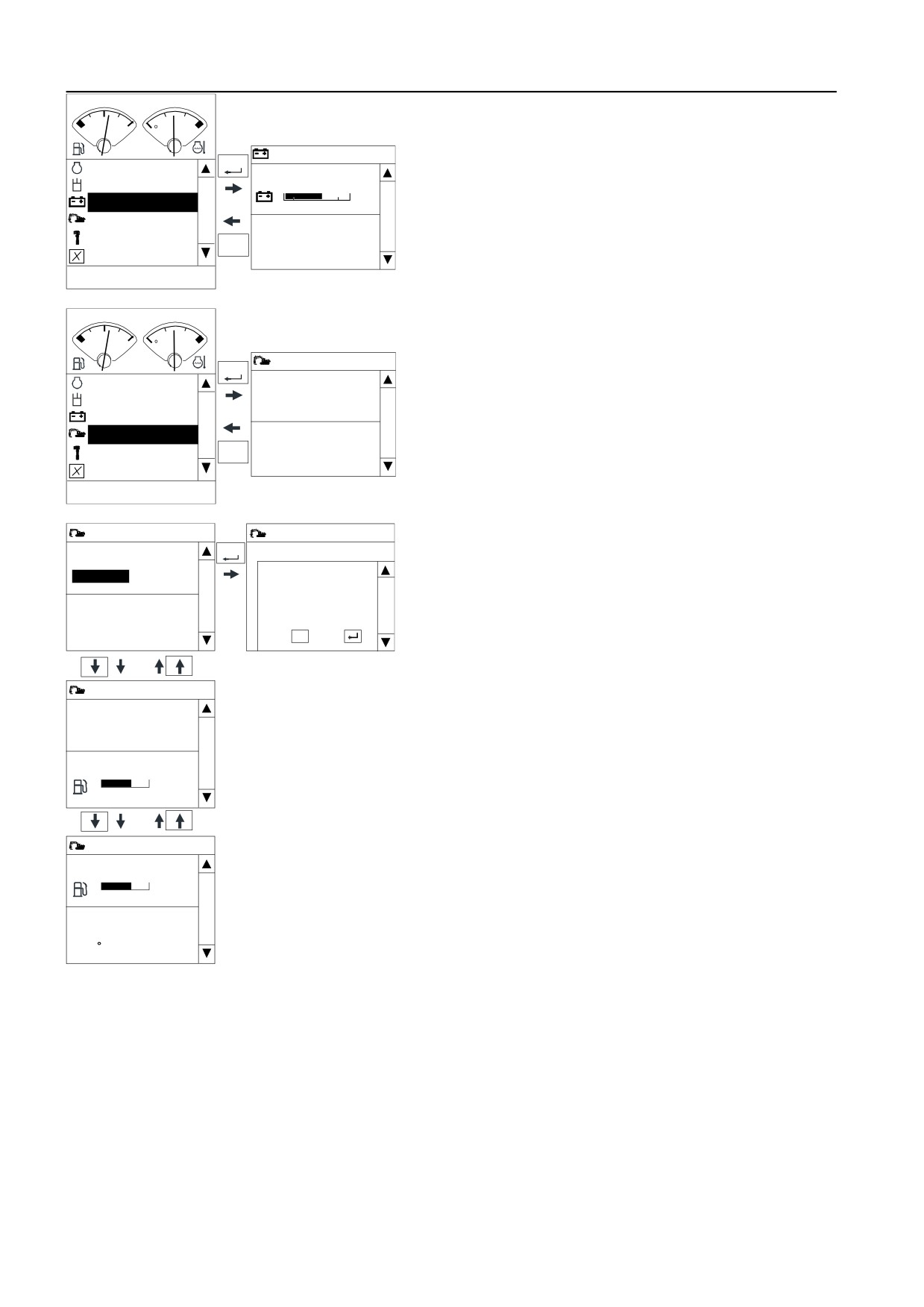

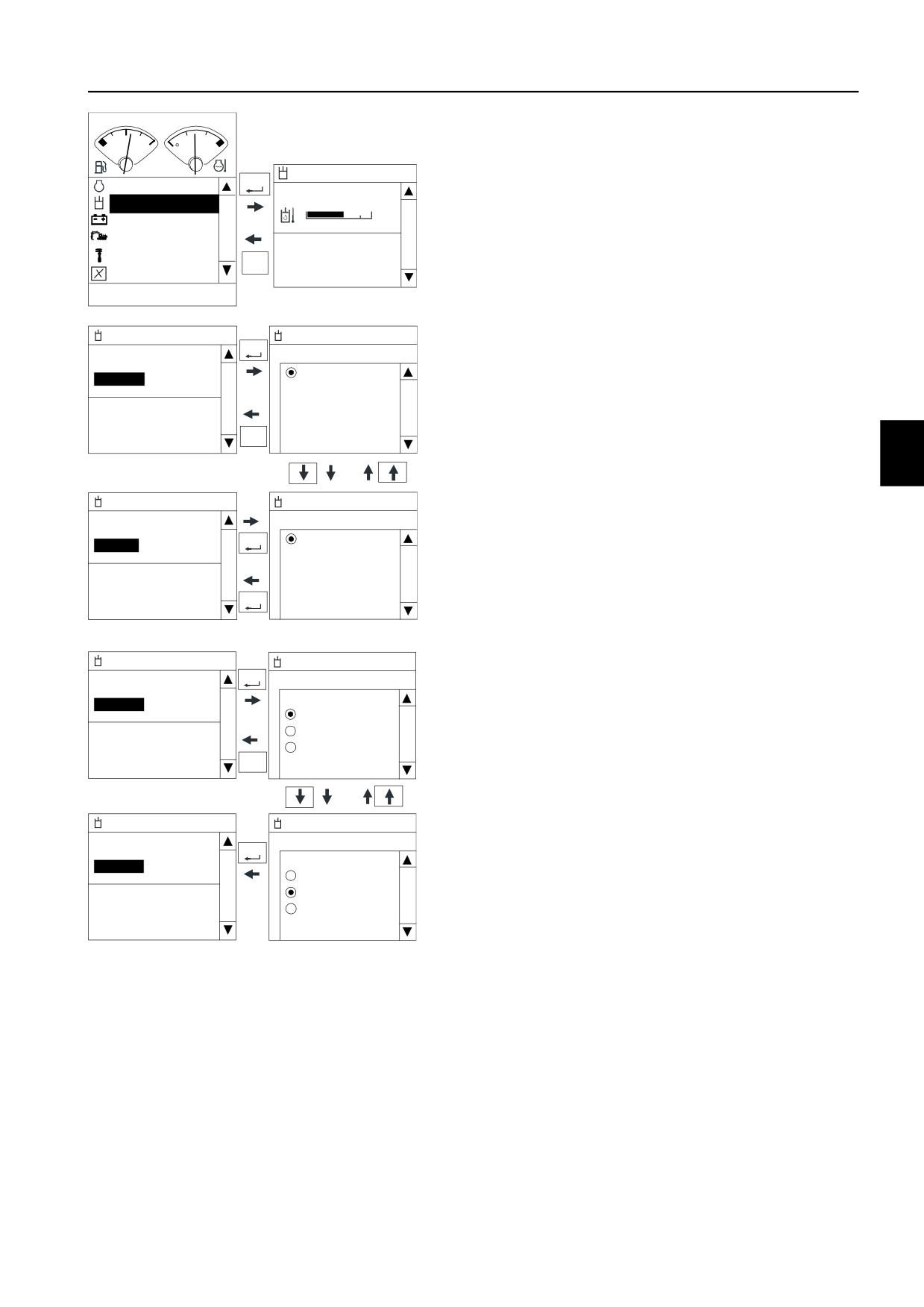

Главное меню

Главное меню появляется при нажатии на кнопку SELECT на

клавиатуре.

При помощи кнопок со стрелками можно перелистать список.

При нажатии кнопки SELECT на выделенном элементе меню

805 rpm

появляются экраны более низкого уровня. Для навигации по

FLOW

подменю используйте кнопки со стрелками. Любое действие

240L

CLIMATE

можно прервать в любое время, нажав на кнопку ESC.

AUTO

SELECT

ESC

Engine

SELECT

Oil Pressure

Hydraulics

Electrical system

Vehicle information

Service

Oil Level

ESC

Setup

V1065498

Экраны нижнего уровня

Engine (Двигатель)

- Oil pressure (Давление масла): Здесь указывается

измеренное давление моторного масла. Зеленый

индикатор говорит о нормальном значении, красный - об

аварийном.

- Oil level (Уровень масла): Здесь указывается

измеренный уровень моторного масла. Зеленый

индикатор говорит о нормальном значении, желтый - об

аварийном.

Панели приборов

Блок дисплея

Hydraulics (Гидравлика)

Oil temperature (Температура масла): Здесь указывается

измеренная температура гидравлического масла.

Зеленый индикатор говорит о нормальном значении,

Hydraulics

SELECT

красный - об аварийном.

Engine

Oil Temperature

Hammer op. hours (Часы работы молота)

Hydraulics

(дополнительное оборудование) : Приводится

Electrical system

измеренное количество часов работы молота.

Vehicle information

Hammer op. hours

Service

ESC

14h

ВНИМАНИЕ!

Setup

При определении сервисного интервала для замены

возвратного фильтра гидромолота смотрите данные

V1065499

"Hammer op. hours (Часы работы молота)".

Hydraulics

X1 work tool (Раб.инструмент X1) (дополнительное

SELECT

X1 work tool

оборудование): Информирует оператора о текущем

X1 work tool

HAMMER

выбранном инструменте. Он также позволяет оператору

HAMMER

40L

выбирать предварительно заданное имя и настройки

40bar

каждого инструмента. При нажатии на кнопки со

X3 response mode

Toggle

стрелками выбирается другой предварительно

Active

ESC

1way

заданный инструмент. При выборе нового инструмента

кнопкой SELECT, экран возвращается к предыдущему

состоянию и на нем выводится имя вновь избранного

Hydraulics

устройства.

X1 work tool

SELECT

SHEAR

140L

40bar

X3 response mode

Push

Active

SELECT

2way

V1091200

Hydraulics

X3 response mode (Режим ответа X3) (дополнительное

SELECT

X3 response mode

оборудование) : Информирует оператора о выбранном

X3 response mode

в данный момент режиме ответа для Х3 и позволяет

Active

производить выбор одного из 3 режимов. Выбор

Normal

осуществляется кнопками со стрелками. При нажатии на

Soft

кнопку SELECT устанавливается выбранный режим.

ESC

Экран вернется к предыдущему окну, отображая вновь

выбранный режим.

- Active (Активный)

Hydraulics

- Normal (Норма)

X3 response mode

SELECT

- Soft (Мягкий)

Normal

Оператор может установить чувствительность

Active

рычагов управления навесными устройствами.

Normal

Наибольшая чувствительность в режиме "Active

Soft

(Активный)".

V1091201

Панели приборов

Блок дисплея

Electrical system (Электрооборудование)

- Voltage (Напряжение): Здесь указывается измеренное

напряжение на аккумуляторной батарее. Зеленый

Electrical syst.

SELECT

индикатор говорит о нормальном значении, красный - об

Engine

Voltage

аварийном.

Hydraulics

Vehicle information (Данные о машине)

Electrical system

Min

Max

Vehicle information

Service

ESC

Setup

V1065520

- Model (Модель): Здесь приводится название машины.

- Serial number (Серийный номер): Здесь приводится

серийный номер машины.

Vehicle information

SELECT

Engine

Model

Hydraulics

ECXXXD

Electrical system

Vehicle information

Serial number

Service

ESC

XXXXXXXXX

Setup

V1091437

Vehicle information

- Work timer (Рабочий таймер): Здесь показано суммарное

SELECT

Work timer

время работы.

Work timer

- Сброс таймера работы: Рабочее время может быть

37h 43min

Reset work time

сброшено при нажатии кнопки SELECT при

выделенном значении "Рабочий таймер". Нажатие на

Average fuel cons

кнопку SELECT в ответ на вопрос "Yes (Да)/No (Нет)".

2L/h

No :

ESC

Yes :

Нажмите кнопку ESC для ответа "No (Нет)" или кнопку

SELECT для ответа "Yes (Да)".

- Average fuel cons. (Средний расх. топлива): Здесь

Vehicle information

указывается рассчитанное среднее потребление

Average fuel cons

топлива за последние 24 часа.

2L/h

- Current fuel cons. (Тек.расход топлива): Здесь

указывается рассчитанное потребление топлива на

Current fuel cons

данный момент.

- Ambient temp (Окр.темп.): Здесь указывается

температура окружающего воздуха.

Vehicle information

Current fuel cons

Ambient temp

25.0 C

V1091441

Панели приборов

Блок дисплея

Service (Сервис)

На этом экране более низкого уровня элементы

обслуживания уже отображаются с "оставшимся

временем". Нажмите на кнопку SELECT для изменения

интервала или вывода подробной информации.

Engine oil/filter (Масл. фильтр двиг.)

Инт.

Показывает интервал замены моторного масла/

фильтра в часах. В зависимости от типа моторного

Service

SELECT

масла/фильтра оператор может установить величину

Engine

Engine oil/filter

450h

этого интервала. Диапазон настройки от 50 до 500

Hydraulics

Fuel filterWater sep

450h

часов.

Electrical system

Hydraulic oil

2000h

Time remaining (Осталось времени)

Vehicle information

Hydraulic oil filter

1900h

Service

Показывает время в часах, оставшееся до следующего

ESC

сервиса моторного масла/фильтра.

Setup

Когда значение "Осталось времени" достигает 40 ч, 20

V1091442

ч и 0 ч на I-ECU будет выводиться проверочный экран

с параметрами "Осталось времени" и "Интервал".

Выполните обслуживание элементов в соответствии с

интервалом обслуживания, см. страницу 277.

Reset time remaining? (Сброс.остав.время?)

Check

После выполнения обслуживания можно выполнить

сброс времени. Нажмите на кнопку SELECT в окне

вопроса "Yes (Да)/No (Нет)". Нажмите на кнопку ESC,

чтобы выбрать ответ "No (Нет)" или на кнопку SELECT,

Engine oil filter

чтобы выбрать ответ "Yes (Да)". После сброса времени

450/500

будет отображен следующий интервал и "Осталось

времени".

V1091572

Если оператор не заменил моторное масло/фильтр и

не сбросил это значение, то оно обнуляется, а затем

становится отрицательным.

Service

SELECT

Engine oil/filter

SELECT

Engine oil/filter

450h

Fuel filter/ Water sep

450h

Interval :

500h

475h

Hydraulic oil

2000h

Time remaining : 450h

Hydraulic oil filter

1900h

ESC

Service

Engine oil/filter

SELECT

Engine oil/filter

Interval :

500h

Reset time remaining?

Time remaining : 450h

ESC

No :

ESC

Yes :

V1091443

Панели приборов

Блок дисплея

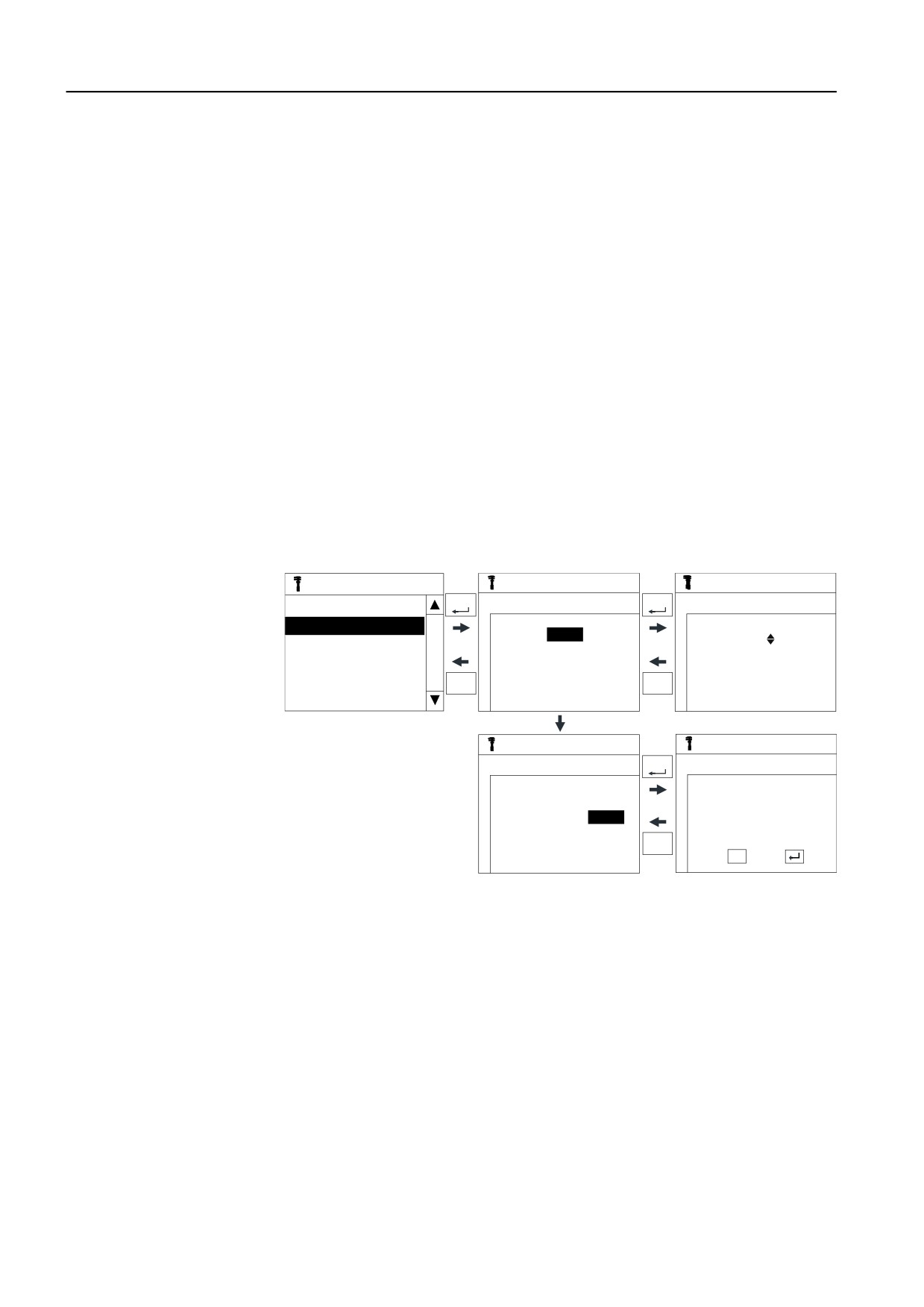

Fuel filter/Water sep (Топл. фильтр, водоот.)

Interval (Интервал)

Показывает интервал замены топливного масла/

водяного сепаратора в часах. Оператор может

установить величину этого интервала. Диапазон

настройки - от 50 до 500 часов.

Time remaining (Осталось времени)

Показывает время, оставшееся до следующего

сервиса топливного фильтра/водяного сепаратора.

Когда значение "Осталось времени" достигает 40 ч, 20

ч и 0 ч на I-ECU будет выводиться проверочный экран

с параметрами "Осталось времени" и "Интервал".

Выполните обслуживание элементов в соответствии с

интервалом обслуживания, см. страницу 277.

Reset time remaining? (Сброс.остав.время?)

После выполнения обслуживания можно выполнить

сброс времени. Нажмите на кнопку SELECT в окне

вопроса "Yes (Да)/No (Нет)". Нажмите на кнопку ESC,

чтобы выбрать ответ "No (Нет)" или на кнопку SELECT,

чтобы выбрать ответ "Yes (Да)". После сброса времени

будет отображен следующий интервал и "Осталось

времени".

Если оператор не выполнил обслуживание

компонентов и не сбросил это значение, то оно

обнуляется, а затем становится отрицательным.

Service

SELECT

Fuel filter/ Water sep

Engine oil/filter

450h

Fuel filter/ Water sep

450h

Interval :

500h

475h

Hydraulic oil

2000h

Time remaining : 450h

Hydraulic oil filter

1900h

ESC

Service

SELECT

Fuel filter/ Water sep

Interval :

500h

Reset time remaining?

Time remaining : 450h

ESC

No :

ESC

Yes :

V1091444

Панели приборов

Блок дисплея

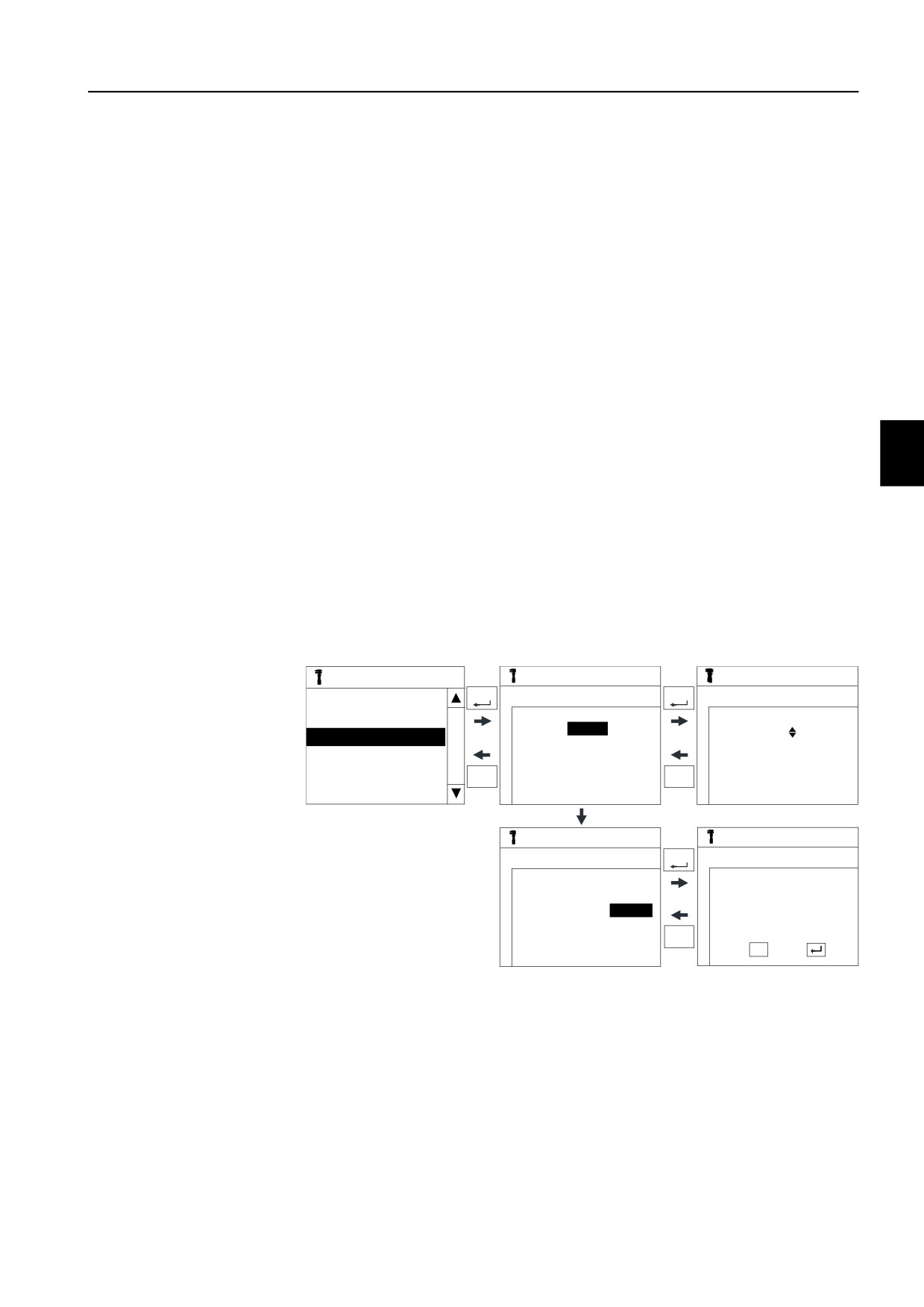

Hydraulic oil (Гидр. масло)

Interval (Интервал)

Показывает интервал замены гидравлического масла

в часах. Оператор может установить величину этого

интервала. Диапазон настройки - от 100 до 5000 часов.

Time remaining (Осталось времени)

Показывает время в часах, оставшееся до следующего

сервиса гидравлического масла.

Когда значение "Осталось времени" достигает 40 ч, 20

ч и 0 ч на I-ECU будет выводиться проверочный экран

с параметрами "Осталось времени" и "Интервал".

Выполните обслуживание элементов в соответствии с

интервалом обслуживания, см. страницу 277.

Reset time remaining? (Сброс.остав.время?)

После выполнения обслуживания можно выполнить

сброс времени. Нажмите на кнопку SELECT в окне

вопроса "Yes (Да)/No (Нет)". Нажмите на кнопку ESC,

чтобы выбрать ответ "No (Нет)" или на кнопку SELECT,

чтобы выбрать ответ "Yes (Да)". После сброса времени

будет отображен следующий интервал и "Осталось

времени".

Если оператор не выполнил обслуживание

компонентов и не сбросил это значение, то оно

обнуляется, а затем становится отрицательным.

Hammer op. hours (Часы работы молота)

Приводится измеренное количество часов работы

молота. Параметр "Часы работы молота" не

изменяется. Он автоматически сбрасывается до нуля

при сбросе параметра "Осталось времени" и

показывает время работы молота с момента сброса.

Service

SELECT

Hydraulic oil

Engine oil/filter

450h

Fuel filter/ Water sep

450h

Interval :

3000h

Hydraulic oil

2000h

Time remaining : 2000h

Hydraulic oil filter

1900h

Hammer Op hours: 0h

ESC

Service

Hydraulic oil

SELECT

Hydraulic oil

Interval :

3000h

Reset time remaining?

Time remaining : 2000h

Hammer Op hours: 0h

ESC

No :

ESC

Yes :

V1091445

Volvo EC350D гусеничный экскаватор. Руководство оператора (2018 год) - часть 3
