Volvo EC350D гусеничный экскаватор. Руководство оператора (2018 год) - часть 1
EC350D/EC350D L
Предисловие
РУКОВОДСТВО ОПЕРАТОРА
Это руководство оператора служит пособием по правильному
использованию и техническому обслуживанию машины. Его следует
внимательно изучить перед запуском и эксплуатацией машины или
перед выполнением на ней любого профилактического
обслуживания.
Храните руководство в кабине так, чтобы оно всегда было под рукой.
При потере немедленно замените его новым.
Содержание
Руководство оператора описывает сферы применения, для которых
главным образом предназначена машина. Оно написано для
применения на всех рынках. Поэтому мы просим вас не обращать
внимания на разделы, которые не применимы к вашей машине или
Общее описание
тем работам, которые вы на ней выполняете.
ВНИМАНИЕ!
Если данное руководство описывает более чем одну машину, то
приведенная в нем информация относится ко всем машинам, если не
указывается обратное.
Панели приборов
Было потрачено очень много времени для того, чтобы
сконструировать и изготовить максимально эффективную и
безопасную машину. Несчастные случаи, которые, не смотря на это,
все же происходят, обычно обусловлены человеческим фактором.
Другие органы управления
Осторожный сознательный оператор и поддерживаемая в хорошем
состоянии машина образуют безопасное, эффективное и выгодное
сочетание. Исходя из этого читайте и следуйте инструкциям по
технике безопасности.
Путем изменения конструкции мы постоянно стремимся улучшить
Инструкции по эксплуатации
нашу продукцию и сделать ее более эффективной. Мы оставляем за
собой право делать это без обязательства вносить эти улучшения в
продукцию, которая уже поставлена. Мы также оставляем за собой
право изменять данные, оборудование, инструкции по обслуживанию
Техника управления
и уходу без предварительного уведомления.
Меры безопасности при
обслуживании
Техническое обслуживание и
ремонт
Технические характеристики
Алфавитный указатель
Предисловие
2
Правила техники безопасности
В обязанности оператора входит знать и выполнять все применимые
государственные и местные правила техники безопасности.
Инструкции по технике безопасности, приводимые в этом
руководстве, относятся только к тем случаям, когда нет
соответствующих государственных или местных правил техники
безопасности.
ОПАСНО
Знак безопасности в сочетании с этим сигнальным словом указывает
на опасную ситуацию, которая, если не будет исключена, приведет к
смерти или серьезной травме. Опасность связана только с наиболее
критическими ситуациями.
ПРЕДУПРЕЖДЕНИЕ
Знак безопасности в сочетании с данным сигнальным словом
предупреждает об опасной ситуации, которая, если не будет
предотвращена, может привести к смертельному исходу или
серьёзной травме.
ВНИМАНИЕ
Знак безопасности в сочетании с данным сигнальным словом
предупреждает об опасной ситуации, которая, если не будет
предотвращена, может привести к травме средней тяжести или
лёгкому ранению.
УВЕДОМЛЕНИЕ
Указывает на потенциально опасные ситуации, которые могут
привести к повреждению машины.
ВНИМАНИЕ!
Используется для извещения об информации по установке,
эксплуатации или техническому обслуживанию, которая является
важной, но не относится к опасности.
Изучите возможности и ограничения вашей машины!
Предисловие
Идентификационные номера
3
Идентификационные номера
Запишите ниже идентификационные номера машины и ее компонентов. Всегда используйте эту
информацию при консультациях с производителем или при заказе запасных частей.
Volvo Group Korea Co., Ltd.
Производитель:
Сеонгсан-гу, Чангвон-см, Гиеонгсангнам-до, Корея 51710
PIN машины (серийный номер)
Двигатель
Главный насос
Гидромотор поворота
Бортовой гидромотор
Главный управляющий клапан
• Присылайте Ваши комментарии к Руководству оператора по адресу om@volvo.com.
• Открытый исходный код, используемый в данном продукте, может быть получен со следующего вебсайта. (http://
webdoc.volvo.co.kr/exc-oss)
Содержание
5
Содержание
Предисловие
1
Идентификационные номера
3
Общее описание
7
Общий вид машины
14
Маркировка «CE», директива по ЭМС
15
Устройства связи, установка
17
Компоненты, связанные с безопасностью
18
Таблички с информацией об изделии
19
Информационные и предупреждающие таблички
20
Панели приборов
29
Левая приборная панель
30
Передняя приборная панель
33
Блок дисплея
38
Правая приборная панель
60
Задняя приборная панель
69
Другие органы управления
70
Органы управления
71
Кабина
77
Блокировка системы управления
81
Комфорт оператора
82
Инструкции по эксплуатации
112
Правила техники безопасности во время работы
117
Мероприятия перед началом работы
121
Запуск двигателя
122
Прогрев гидравлической системы
126
Управление
128
Остановка
129
Парковка
130
Извлечение и буксировка
131
Транспортировка машины
133
Техника управления
147
Вибрации, передающиеся на тело оператора
148
Правила проведения земляных работ
150
Работа в опасных местах
153
Рабочее оборудование
162
Навесные устройства, присоединие и отсоединение
164
Ковши
179
Гидромолот
181
Клапаны защиты от разрыва шлангов
184
Выбор траков гусениц
186
Подъем грузов
187
Сигнальная схема
189
Меры безопасности при обслуживании
191
Положение для технического обслуживания
192
Прочитать перед проведением обслуживания
193
Вход, выход и подъем на машину
195
Противопожарные мероприятия
196
Обращение с вредными материалами
198
Обращение с тросом, трубами и шлангами
202
Содержание
6
Техническое обслуживание и ремонт
203
Точки обслуживания
207
Двигатель
209
Топливная система
213
Воздушный фильтр двигателя
219
Система охлаждения
224
Электрооборудование
228
Привод поворотного круга
232
Узел привода гусеницы
234
Привод поворотного круга и ванна
236
Узел гусеницы
238
Кабина
241
Кондиционирование воздуха
242
Зубья ковша
243
Гидравлическая система
246
Смазка
256
Таблица смазки и обслуживания
258
Технические характеристики
265
Рекомендуемые смазочные материалы
265
Топливная система
271
Емкости и интервалы замены
276
Двигатель
278
Электрооборудование
280
Кабина
284
Гидравлическая система
286
Вес машины
287
Давление на грунт
288
Размеры
296
Рабочие зоны выемки
299
Рекомендуемые размеры ковшей
300
Усилия резания
304
Грузоподъемности
305
Журнал обслуживания
323
Алфавитный указатель
327
Общее описание
7
Общее описание
V1131136
Применение
Машина предназначена для использования в нормальных
условиях и для выполнения операций, описанных в
руководстве оператора. Если она используется для других
целей или в потенциально опасных услових, например, во
взрывоопасной атмосфере, местах, где в воздухе
присутствует асбестовая пыль и т.д., то должны выполняться
особые правила техники безопасности, а машина должна
быть оборудована специальными приспособлениями для
такого использования. Для получения дополнительной
информации свяжитесь с производителем или дилером.
Требования по охране окружающей среды
Во время эксплуатации, техобслуживания и ремонта машины
необходимо соблюдать правила по охране окружающей
среды. При проведении любых работ, связанных с машиной,
необходимо всегда соблюдать действующие региональные
и национальные законы по охране окружающей среды.
Двигатель
С двигателем Tier III, D8K
Высокую производительность машины обеспечивает
шестицилиндровый вертикальный дизельный двигатель с
водяным охлаждением, электронным управлением
топливными форсунками высокого давления, внешней
охлаждаемой системой EGR, турбокомпрессором с
перепускной заслонкой и промежуточным охладителем
наддуваемого воздуха типа "воздух-воздух".
С двигателем Tier II, D8F
Высокую производительность машины обеспечивает
шестицилиндровый вертикальный дизельный двигатель с
водяным охлаждением, электронным управлением
топливными форсунками высокого давления,
турбокомпрессором с перепускной заслонкой и
промежуточным охладителем наддуваемого воздуха типа
"воздух-воздух".
Общее описание
8
Электрооборудование
Электрическая система состоит из системы пуска двигателя,
системы зарядки, системы наблюдения за машиной, системы
управления двигателем / насосом и системы
кондиционирования воздуха.
Мощная, хорошо защищенная электросистема.
Влагозащищенные разъемы с двойным замком
обеспечивают надежность соединений и их защиту от
коррозии. Реле и электроклапана имеют защиту от
повреждений. Система стандартно оснащена выключателем
батареи.
На дисплее I-ECU доступны расширенные функции
наблюдения за работой машины и важная диагностическая
информация.
Автоматическая система холостого хода
Автоматическая система холостого хода уменьшает обороты
двигателя до холостого хода при отсутствии работы с
педалями и рычагами на протяжении определенного
времени. Это уменьшает потребление топлива и шум в
кабине.
Система автоматического выключения двигателя
(дополнительное оборудование)
Система автоматического отключения двигателя
предназначена для остановки двигателя при простое
машины в течение определенного времени. По умолчанию
это время равно 5 минутам, что можно изменить только
через VCADS Pro. Обратитесь к дилеру Volvo Construction
Equipment.
Условия автоматического выключения двигателя
- Рычаг блокировки управления вниз.
- Переключатель оборотов двигателя не используется.
За 1 минуту до отключения двигателя на I-ECU появится
предупреждающее сообщение, и оператор может его
отменить, нажав на кнопку ESC, переместив вверх рычаг
блокировки управления или изменив положение
переключателя оборотов двигателя (рычаг блокировки
повернут вниз).
Общее описание
9
Кабина
Кабина оператора имеет удобный доступ, широкую дверь и
отличный обзор во все стороны. Поглощающие удары и
вибрацию гидроамортизированные опоры и
звукопоглощающая облицовка обеспечивают низкий уровень
шума в кабине. Верхнее стекло переднего окна легко
сдвигается под потолок, а нижнее - снимается и хранится в
двери.
Встроенная система кондиционирования и
обогрева воздуха
Профильтрованный воздух подается в кабину под
давлением при помощи автоматически регулируемого
вентилятора. Воздух распределяется по кабине через 14
воздуховодов.
Системы FOPS и FOG
Конструкция кабины удовлетворяет требованиям по защите
от падающих объектов, вес которых соответствует
методикам проверки в соответствии со стандартом "FOPS"
и "FOG".
Кабина утверждена частью защитной структуры согласно
стандартам FOPS и FOG. (FOPS: ISO10262 (Уровень II), FOG:
ISO10262:1998 (Уровень II) и SAE J1356)
FOPS - это сокращение от Защитной структуры от падающих
объектов (Falling Object Protective Structure) (верхняя
защита), а FOG - от Защиты от падающих объектов (Falling
Object Guard) (верхняя и боковая защита).
ROPS
Кабина утверждена в качестве части защитной структуры в
соответствии со стандартом ROPS (ISO12117-2).
Общее описание
10
Гидравлическая система
Гидросистема "Automatic Sensing Work Mode"
спроектирована так, чтобы обеспечить высокие
производительность, мощность выемки и точность
маневрирования при топливной экономичности.
Суммирование потоков, их распределение с учетом
приоритетов поворотной системы, стрелы и рукояти и
регенерация потоков рукояти, стрелы и ковша обеспечивают
оптимальные рабочие характеристики.
1
Суммирование потоков : позволяющее объединять потоки
обоих гидравлических насосов для обеспечения высокой
производительности и короткого рабочего цикла.
2
Приоритет стрелы : обеспечивающий ее ускоренный
подъем при погрузке и выемке грунта с большой глубины.
3
Приоритет рукояти : сокращающий рабочий цикл при
планировке и улучшающий заполнение ковша при
выемке.
4
Приоритет поворотного круга : обеспечивающий быстроту
поворота надстройки при рабочих движениях.
5
Регенерация потоков стрелы и рукояти :
предотвращающая кавитацию и увеличивающая
производительность за счет оптимизации потоков при
совмещении движений.
6
Форсирование : увеличивающее рабочие усилия всех
функций подъема и выемки, когда это требуется.
7
Клапана удержания стрелы и рукояти : исключающие их
дрейф в процессе работы.
Бортовой гидромотор и редуктор
Бортовой гидромотор представляет собой аксиально-
поршневой двигатель переменного объема, который состоит
из корпуса, вращающегося узла и плоского распределителя.
Корпус содержит контрольный винт угла наклона диска.
Вращающийся узел состоит из цилиндров и поршней.
Плоский распределитель состоит из разгрузочного клапана,
обратных клапанов, предохранительных клапанов и клапана
изменения рабочего объема. Бортовой гидромотор также
включает узел стояночного тормоза, который приводится в
действие пружиной и освобождается гидравлически.
Коробка передач включает трехступенчатый планетарный
механизм с тремя группами солнечных колес, планетарных
передач и ведущих шестерен, приводимых в движение
выходным валом бортового гидромотора со шпонкой,
установленного прямо на коробке передач.
Общее описание
11
Поворотный гидромотор и редуктор
Поворотный гидромотор представляет собой аксиально-
поршневой двигатель фиксированного объема.
Вращающийся узел состоит из блока цилиндров и девяти
поршней, расположенных в цилиндре. Крышка имеет
предохранительные, антикавитационные и противооткатные
клапана. Корпус имеет клапан временной задержки и
дисковый тормоз.
Редуктор состоит из солнечной передачи, планетарной
передачи, шестеренчатой передачи и корпуса. Обороты
выходного вала гидромотора поворота уменьшаются
солнечной и планетарной передачей, что создает высокий
крутящий момент, который передается на ведущую
шестерню.
Общее описание
12
Оборудование
На машину может устанавливаться различное
дополнительное оборудование, выбор которого зависит от
требований различных рынков. Примером такого
оборудования может быть, например, система
автоматического отключения двигателя и автоматическая
система смазки (стандартная комплектация на некоторых
рынках).
Модификации
Модификации машины, включая использование не
утвержденных аксессуаров или запасных частей может
повлиять на состояние машины и ее способность выполнять
задуманные операции. Любые модификации машины
запрещены за исключением случаев выдачи письменного
разрешения компанией Volvo Construction Equipment.
Компания Volvo Construction Equipment оставляет за собой
право отклонения всех гарантийных рекламаций,
возникновение которых связано вследствие не
утвержденных изменений.
Лица, выполняющие неутвержденные модификации
принимают на себя всю возникающую и связанную с
модификациями ответственность, включая все
неблагоприятные влияния на машину.
Модификации официально утверждаются при
удовлетворении, по крайней мере, одного из следующих
условий:
1
Навесные устройства, аксессуары, узлы или запасные
части изготовлены или представлены компанией Volvo
Construction Equipment, установлены в заводском
утвержденном порядке, как описано в печатных изданиях,
которые можно получить у компании Volvo Construction
Equipment; или
2
Модификация утверждается в письменном виде
Инженерным департаментом серийных изделий
компании Volvo Construction Equipment.
Общее описание
13
Противоугонное устройство (дополнительное
оборудование)
Установка противоугонного устройства осложняет кражу
машины. Компания Volvo Construction Equipment поставляет
противоугонные устройства в качестве дополнительного
оборудования. Если ваша машина еще им не оборудована,
то вы можете обратиться к квалифицированному
специалисту по обслуживанию для её установки.
Регистрация информации о машине
Эта машина оборудована системой программного
обеспечения, которая записывает различную информацию о
машине. Полученная информация передается в компанию
Volvo, где используется в процессе разработки новой
продукции и обнаружения возможных неисправностей.
По вопросам относительно этой информации можно
обратиться к дилеру.
Система CareTrack
На машине может быть установлена телематическая
система CareTrack, разработанная Volvo Construction
Equipment. Система хранит данные машины, например
положение машины, часы работы, расход топлива, уровень
топлива, которые по беспроводной сети можно передать на
компьютер. CareTrack имеется в различных версиях, в
зависимости от требуемого уровня информации.
CareTrack помогает спланировать техническое
обслуживание и избежать затрат, связанных с простоем
машины. Производительность увеличивается за счет сбора
информации о правильности управления машиной и о
потреблении ею топлива. CareTrack также помогает
владельцу ограничить рабочую зону машины с помощью
виртуальных заграждений. Это помогает избежать
неавторизованного использования машины и кражи. Для
получения дальнейшей информации обратитесь к дилеру
Volvo Construction Equipment.
Система CareTrack передает данные таким же образом, как
мобильные телефоны. Максимальная выходная мощность
системы составляет 10 Вт. Передатчик системы всегда
включен и не может быть выключен оператором.
При пользовании системой CareTrack необходимо
соблюдать те же ограничения и меры предосторожности
(например, находиться на безопасном расстоянии от
системы), что и при использовании мобильных телефонов.
Общее описание
14

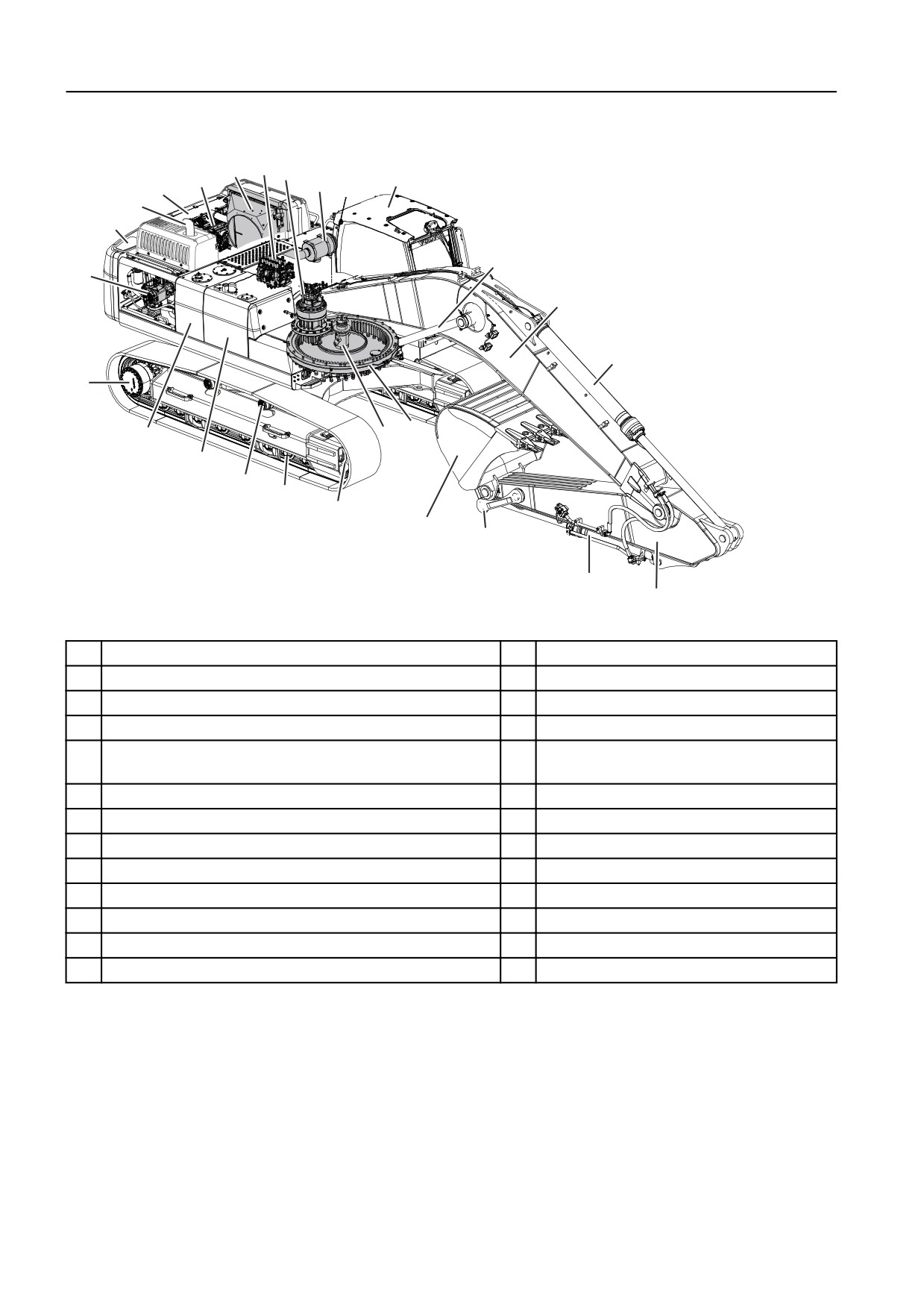

Общий вид машины
Общий вид машины
5
9
6
10
4
7
11
12
13
3
14
2
1
15
8
16
18
17
19
20
21
22
23
24
25
V1131137
1
Цилиндр рукояти
14
Главный насос
2
Стрела
15
Бортовой гидромотор и редуктор
3
Цилиндр стрелы
16
Бак с гидравлической жидкостью
4
Кабина оператора
17
Топливный бак
5
Охладитель наддувочного воздуха, масляный
18
Центральный проход
охладитель и радиатор
6
Поворотный гидромотор и редуктор
19
Верхний каток
7
Воздушный фильтр
20
Нижний каток
8
Редуктор поворотного венца
21
Натяжной ролик
9
Главный управляющий клапан
22
Ковш
10
Двигатель
23
Тяга
11
Задний капот
24
Цилиндр ковша
12
Глушитель
25
Рукоять
13
Противовес
Общее описание
Маркировка «CE», директива по ЭМС
15
Маркировка «CE», директива по
ЭМС
Маркировка СЕ
(Декларация о соответствии: Применимо только к машинам
продаваемым в пределах ЕС / ЕЭЗ.)
Эта машина имеет маркировку СЕ, которая означает, что она
удовлетворяет соответствующим "Важным требованиям к
здоровью и безопасности" ("Essential Health and Safety
Requirements"), которые предъявляются в Директиве по
V1067840
безопасности механизмов, 2006/42/EC (EU Machinery Safety
Directive).
Лица выполняющие изменения, влияющие на безопасность
машины, несут за это ответственность.
В доказательство удовлетворения указанным требованиям,
машины поставляются в Директивой ЕС о соответствии,
выпускаемой компанией Volvo CE для каждой отдельной
машины. Эта декларация ЕС также относится к навесным
устройствам, производимыми компанией Volvo CE. Эти
документы являются ценными и должны аккуратно
сберегаться в течение, по крайней мере, десяти лет.
Документ должен всегда сопровождать машину при продаже.
Если машина используется для иных целей или с иными
навесными устройствами, чем приведенные в этом
руководстве, то все время и в каждом отдельном случае
должна обеспечиваться должная безопасность. Лицо,
выполняющее такие действия, также несет ответственность
за то, что в некоторых случаях, это может потребовать новой
СЕ маркировки и издания новой Декларации ЕС о
соответствии.
Директива ЕС EMC
Электронное оборудование машины, в некоторых случаях,
может оказывать помехи на другой электронное
оборудование или испытывать неблагоприятное
воздействие от внешних электромагнитных помех, которые
могут создавать угрозу для безопасности.
Директива ЕС ЕМС об "Электромагнитной совместимости",
2014/30/EC, представляет общее описание требований,
которые могут быть предъявлены по отношению к машине с
точки зрения безопасности, где определены допустимые
пределы в соответствии с международными стандартами.
Машина или устройство, которое удовлетворяет этим
требованиям, должны маркироваться знаком СЕ. Наши
машины специально тестировались на предмет
электромагнитных помех. Маркировка СЕ на машине и
декларация о соответствии также удовлетворяют директиве
ЕМС.
Если на этой машине устанавливается другое электронное
оборудование, то оно должно иметь маркировку СЕ и быть
проверенным на предмет электромагнитных помех.
содержание .. 1 2 ..
//////////////////////////////////////////
