Volvo EC140D гусеничный экскаватор. Руководство оператора (2018 год)

Другие органы управления

120

Комфорт оператора

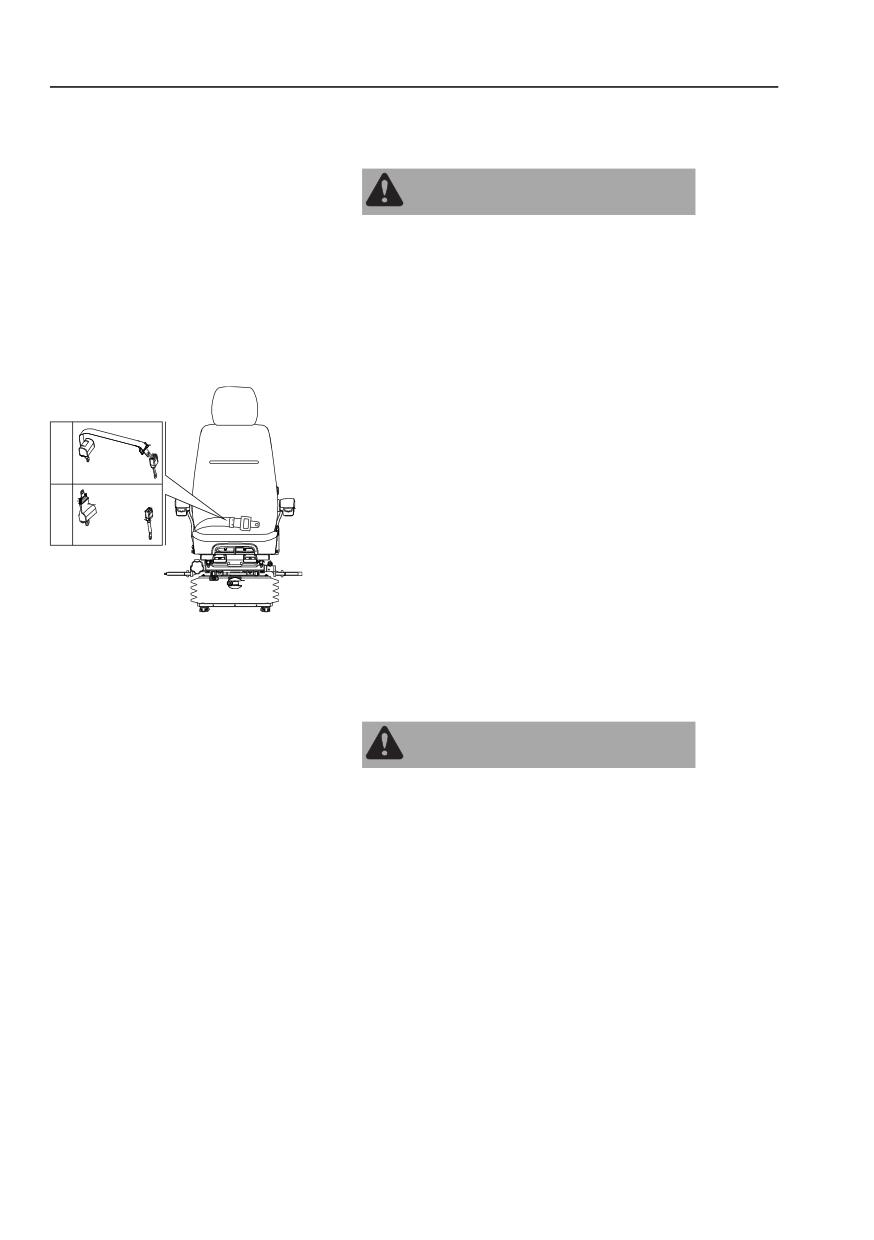

Ремень безопасности

ПРЕДУПРЕЖДЕНИЕ

Опасность тяжелой травмы!

Непредвиденное смещение машины может

привести к выбрасыванию оператора из

машины и причинению тяжелых травм.

Управляйте машиной только сидя в сиденье

оператора с пристегнутым ремнем

безопасности.

Ремень безопасности критически важен для

безопасности оператора. Он должен быть

всегда застегнут во время работы для

предотвращения выбрасывания оператора из

кабины или с платформы при перевороте

машины или аварии. Застегнутый ремень

оператора также помогает сохранять контроль

над машиной, которая совершает неожиданные

или резкие перемещения. Поломка ремня

безопасности во время работы может привести

V1080399

к тяжелой или фатальной травме. Сиденье

A Убирающийся тип (2 дюйма)

оператора не предназначено для детей и

B Убирающийся тип (3 дюйма)

подростков. Храните ремень свернутым, когда

он не используется.

ПРЕДУПРЕЖДЕНИЕ

Опасность тяжелой травмы или смерти.

Поврежденный ремень безопасности может

стать причиной тяжелой травмы или смерти.

Проверяйте ремень безопасности и связанные

с ним компоненты перед началом работы

машины.

Ежедневно проверяйте ремень безопасности и

связанные с ним компоненты. Проверяйте

затяжку его креплений. При обнаружении

износа ремня, пряжки или натяжителя, порезов,

вырванных волокон, повреждений следует

немедленно заменить ремень безопасности в

сборе. Замените ремень безопасности, если

машина побывала в аварии, в которой ремень

подвергался значительным нагрузкам.

Осмотрите крепежные элементы. Запрещается

вносить изменения в конструкцию ремня или его

креплений.

Другие органы управления

122

Комфорт оператора

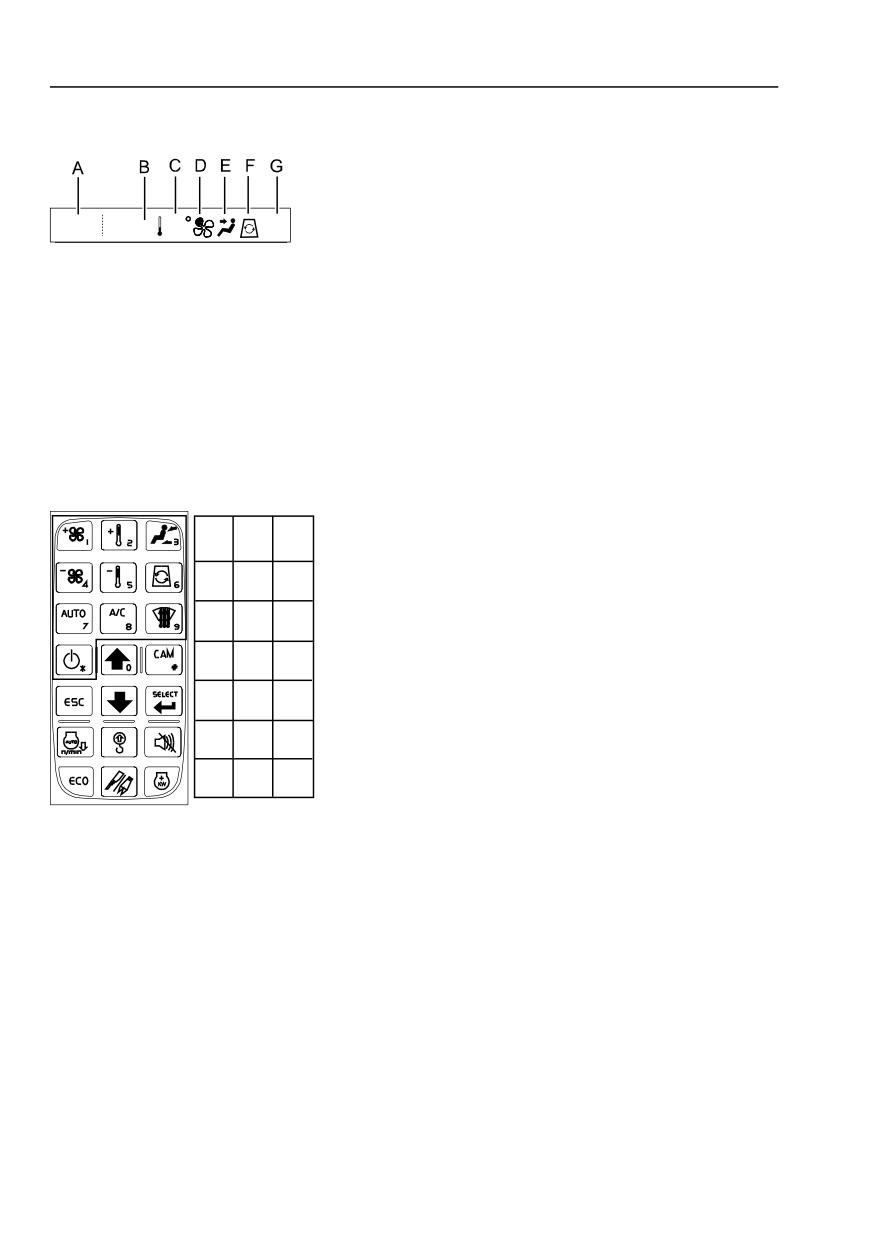

Система климат-контроля

Система НВКВ (нагрева, вентиляции,

кондиционирования воздуха)

CLIMATE

На машине могут быть установлены системы

10:37

AUTO

различных типов, например, блок

V1065579

кондиционирования воздуха или нагреватель с

A Время

блоком кондиционирования воздуха. Перед

B Режим кондиционера

использованием системы изучите

C Температура

документацию вашей машины.

D Скорость вентилятора

E Направление потока воздуха

Управление скоростью вентилятора

Циркуляция потока воздуха

Нажатие на кнопки 1 или 4 приводит к

G Состояние кондиционирования

увеличению или уменьшению скорости

воздуха

вентилятора.

При нажатии на какую-либо из этих кнопок

автоматически включается ручной режим

управления.

Управление температурой

Кнопки 2 или 5 служат для увеличения или

уменьшения температуры.

По умолчанию установлено значение 22 °C

(71,6 °F). Диапазон настройки: 16 °C - 32 °C (60,8

°F - 89,6 °F). При неисправности датчика

температуры в кабине автоматический режим

отключается.

Информацию о переключении единиц

температур со шкалы Цельсия на шкалу

Фаренгейта смотрите на стр. 46.

Направление потока воздуха

Кнопка 3 служит для выбора направления

V1163555

потока воздуха.

Кнопка скорость вентилятора +

При нажатии на эту кнопку автоматический

Кнопка установки температуры +

Кнопка направления потока

режим сменяется на ручной.

воздуха

Циркуляция потока воздуха

Кнопка скорости вентилятора -

Кнопка 6 служит для выбора типа рециркуляции

Кнопка установки температуры -

воздушного потока: рециркуляция внутри

Кнопка циркуляции воздуха

Кнопка включения

кабины или забор внешнего воздуха.

автоматического режима

При включении режима размораживания

Кнопка кондиционера

автоматически включается забор внешнего

Кнопка включения

воздуха.

стеклообогревателя

10 Кнопка включения/выключения

системы НВКВ

Другие органы управления

Комфорт оператора

123

Автоматический режим

При нажатии на кнопку 7 включается

автоматический режим регулировки

температуры.

Требуемая температура может быть

установлена кнопками 2 и 5.

A/C

Кнопка 8 включает кондиционирование воздуха.

Стеклообогреватель

Кнопка 9 включает стеклообогреватель. При

этом автоматически включается забор

внешнего воздуха.

При нажатии этой кнопки в автоматическом

режиме, он будет изменен на ручной.

ВНИМАНИЕ!

Через 20 минут этот параметр автоматически

вернется к предыдущему режиму.

Включение/выключение системы НВКВ

Нажатие на кнопку 10 включает или выключает

систему НВКВ. При ее выключении все

настройки сохраняются.

ВНИМАНИЕ!

При получении ECC (электронным климат-

контроллером) сигнала от дополнительного

нагревателя будет включена 1 скорость

вентилятора, даже если система НВКВ

находится в выключенном состоянии.

Другие органы управления

124

Комфорт оператора

Окна

Переднее стекло, открывание (тип А)

УВЕДОМЛЕНИЕ

Перед открыванием или закрыванием лобового

окна передвиньте рычаг блокировки

управления в его нижнее положение.

Опустите навесное устройство на землю и

остановите двигатель.

Нажмите на обе кнопки (Е), удерживая оба

фиксатора (F), а затем переместите окно

вперед, чтобы сдвинуть лобовое окно из

фиксированного положения (G).

ВНИМАНИЕ!

Прекратите подъем как только лобовое окно

разблокируется.

Удерживая только фиксаторы (F) толкните

лобовое окно вверх или назад, до фиксации

в заднем положении.

V1065687

Кабина с ROPS (Защитная структура

ВНИМАНИЕ!

при переворачивании), тип A

Если ветровое стекло имеет трещины, его

необходимо немедленно заменить. По поводу

замены обратитесь к квалифицированному

специалисту по обслуживанию.

Переднее стекло, закрывание (тип А)

Опустите навесное устройство на землю и

остановите двигатель.

Нажмите на обе кнопки (Е), удерживая оба

фиксатора (F), чтобы переместить лобовое

окно из фиксированного положения.

Удерживая окно за ручки (F), медленно

выдвиньте его вперед и опустите в нижнее

положение.

Надежно зафиксируйте лобовое окно в

нижнем положении и подтяните левый замок

(G).

Другие органы управления

Комфорт оператора

125

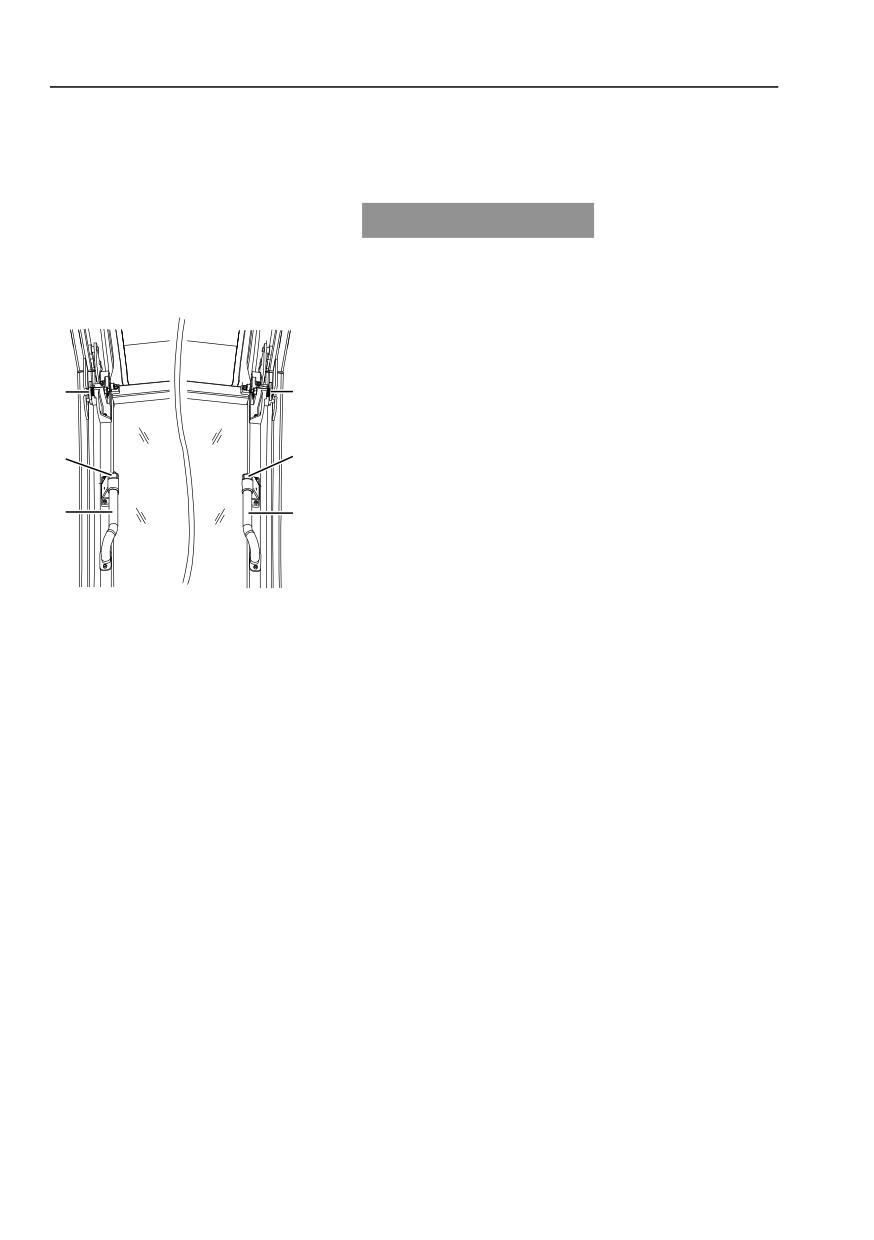

Переднее стекло, открывание (тип В)

УВЕДОМЛЕНИЕ

Перед открыванием или закрыванием лобового

окна передвиньте рычаг блокировки

управления в его нижнее положение.

Опустите навесное устройство на землю и

остановите двигатель.

Потяните за обе защелки (В), удерживая оба

фиксатора (А), а затем переместите окно

вперед, чтобы сдвинуть лобовое окно из

фиксированного положения (С).

ВНИМАНИЕ!

Не держитесь за защелки (В) после открывания

лобового окна, чтобы избежать травмы рук.

Удерживая только фиксаторы (А) толкните

лобовое окно вверх или назад, до фиксации

в заднем положении.

V1150826

УВЕДОМЛЕНИЕ

Кабина без ROPS (Защитная

структура при переворачивании), тип

Если в лобовом стекле появляется трещина, то

его нужно немедленно заменить. Используйте

только лобовые стекла, рекомендованные

Volvo. Свяжитесь с региональным дилером.

Переднее стекло, закрывание (тип В)

Опустите навесное устройство на землю и

остановите двигатель.

Взявшись за две ручки (В), оттяните обе

защелки (А) и выдвиньте лобовое стекло из

заднего положения.

Удерживая окно за ручки (А), медленно

выдвиньте его вперед и опустите в нижнее

положение.

Надежно зафиксируйте лобовое окно в

нижнем положении и подтяните левый замок

(С).

Другие органы управления

126

Комфорт оператора

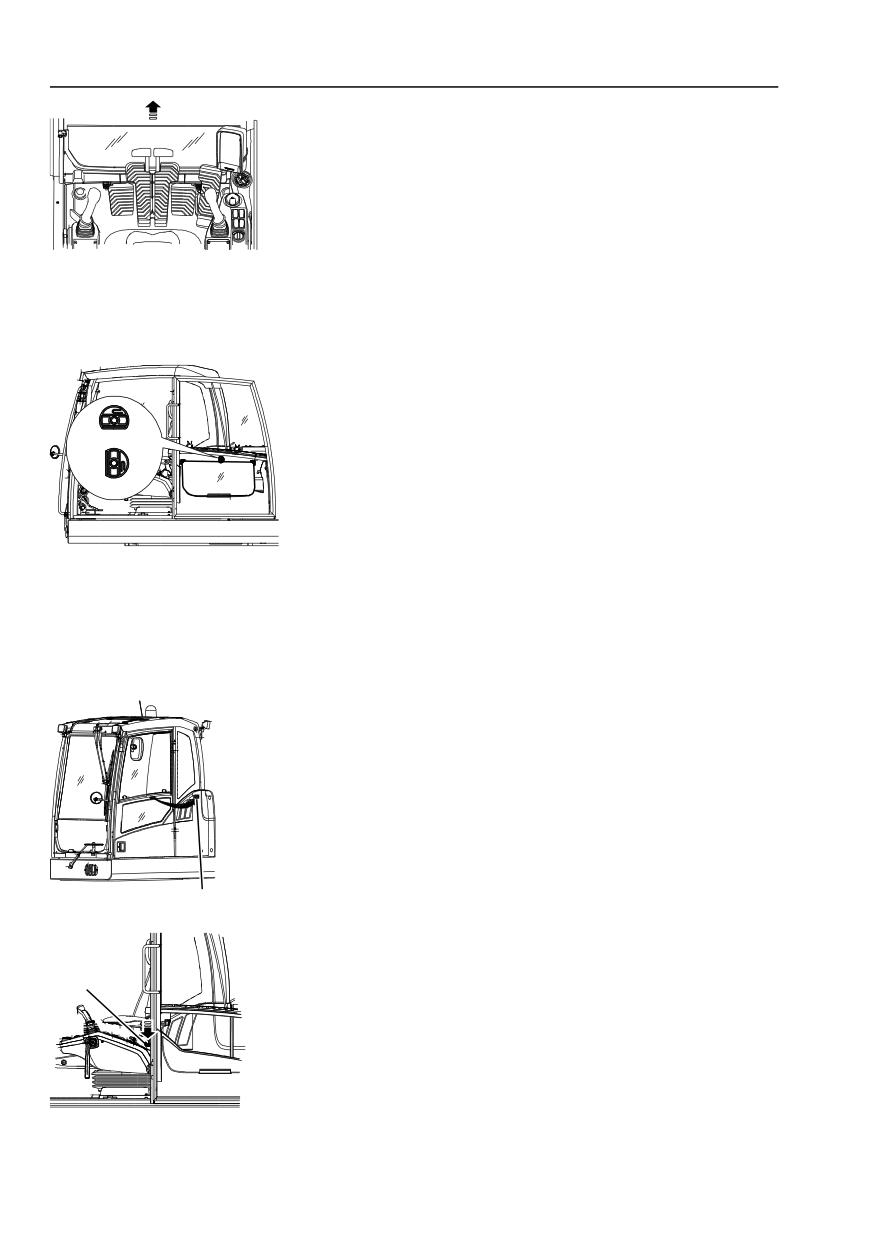

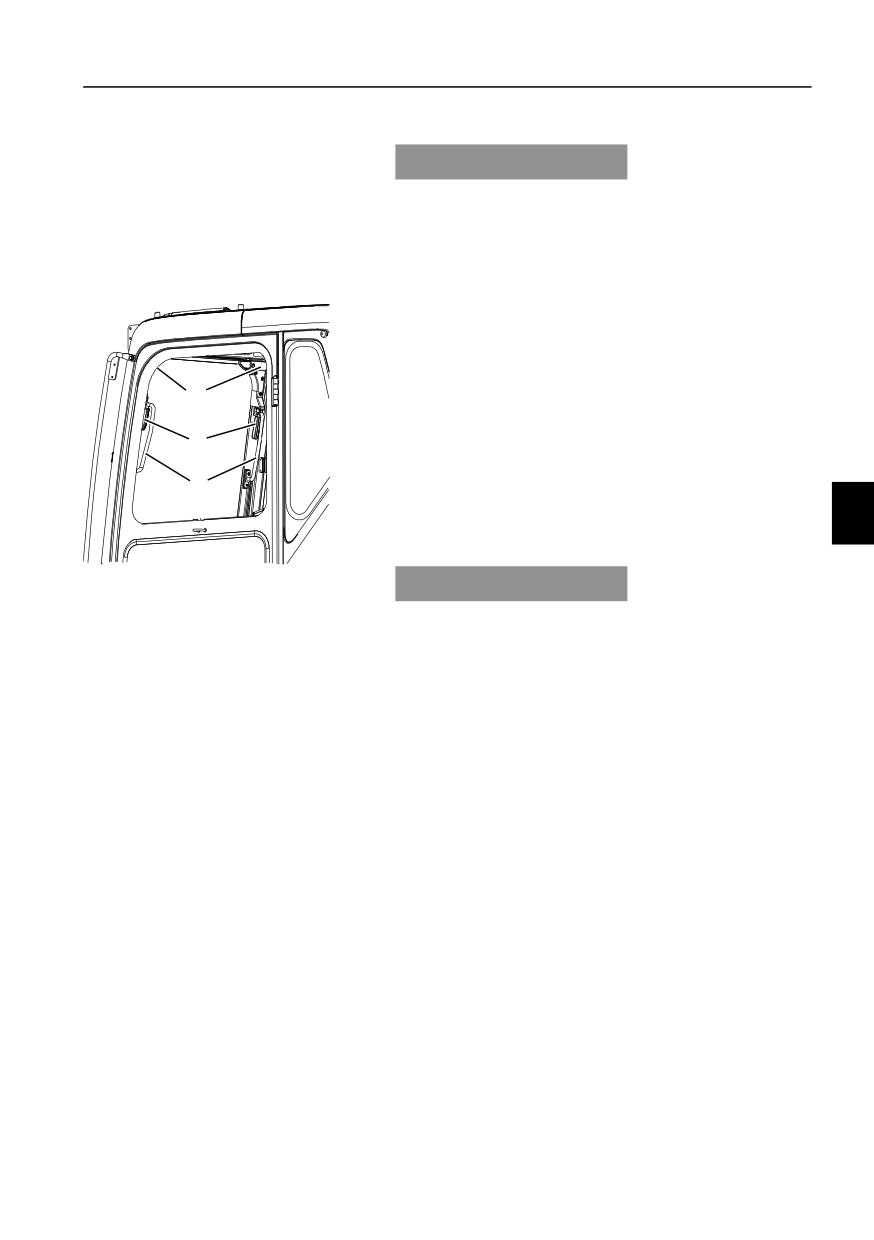

Снятие нижнего переднего окна

Откройте переднее окно.

Взявшись обеими руками за верхнюю часть

нижнего окна, вытяните его вверх

Установите снятое окно внутри двери

кабины.

Поверните фиксирующую ручку в закрытое

V1150782

положение (В).

ВНИМАНИЕ!

Убедитесь, что нижнее окно надежно

зафиксировано в положении для хранения.

ВНИМАНИЕ!

Будьте внимательны, не уроните окно при

открывании фиксирующей ручки.

V1065689

Фиксирующая ручка для нижнего окна

A Открытое положение

B Закрытое положение

Дверь

Дверной замок (А) используется для

закрепления двери кабины в открытом

положении.

Откройте дверь до фиксации в открытом

положении.

Убедитесь, что она надежно зафиксирована

в замке (А)

Нажмите на рычаг (В) внутри кабины, чтобы

V1065690

освободить дверь.

V1065691

Другие органы управления

Комфорт оператора

127

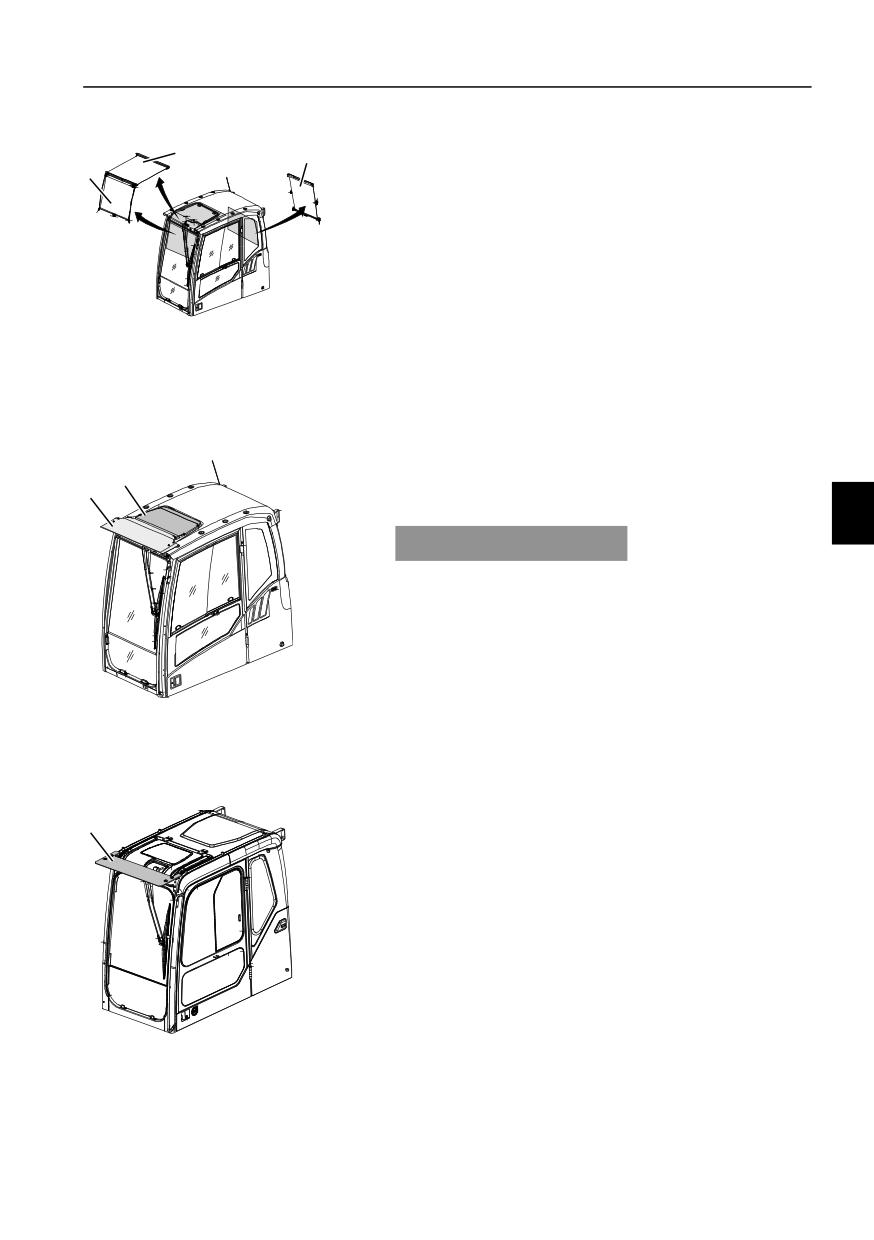

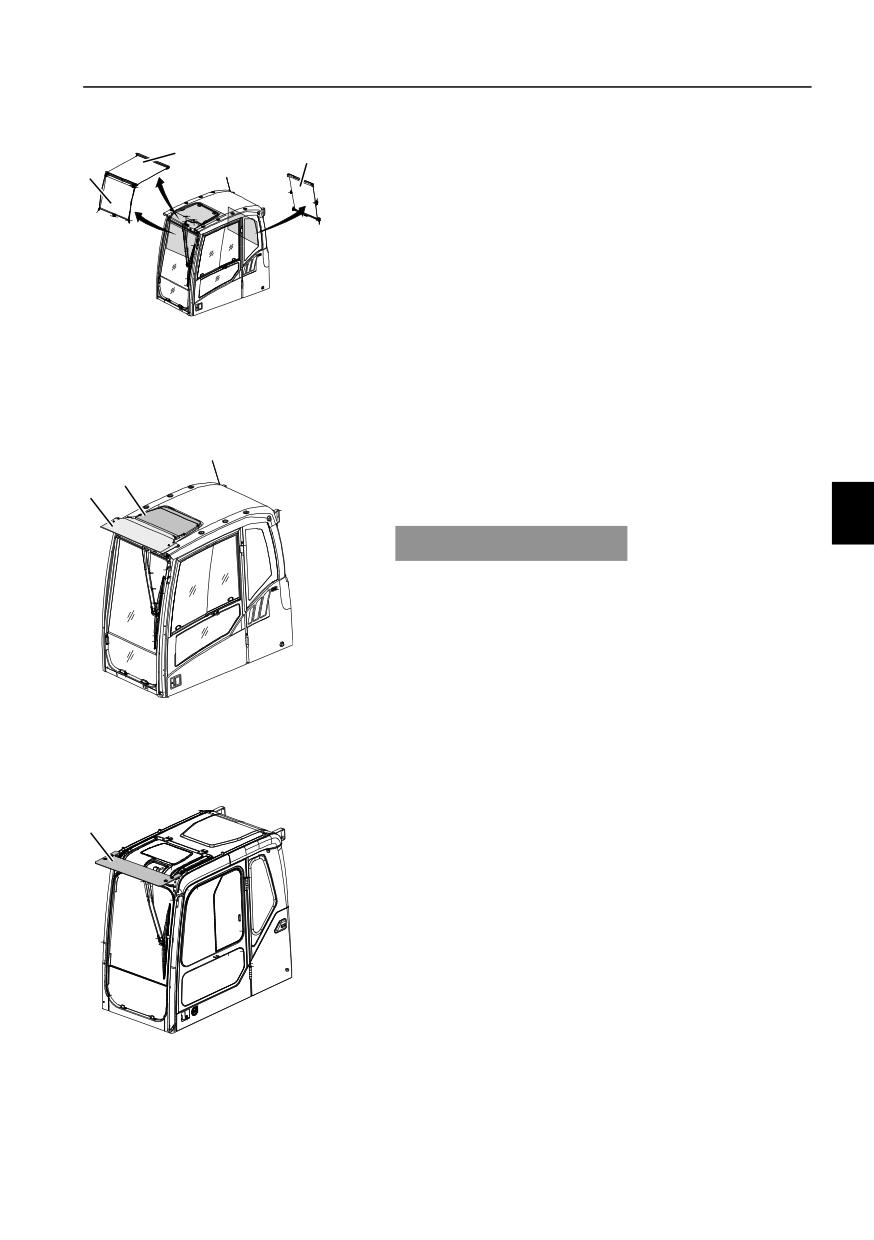

Шторы

Используйте шторы на переднем, потолочном и

заднем окне для защиты от солнечного света,

проникающего в кабину.

V1065693

Передняя штора

Потолочная штора

Задняя штора

Дождевой козырек

Дождевой козырек защищает ноги оператора от

дождя при открытом переднем окне.

УВЕДОМЛЕНИЕ

При использовании некоторых комбинаций

навесных устройств возникает риск удара

навесного устройства по кабине. Избегайте

повреждений, осторожно работая вблизи

машины.

V1065694

Солнцезащитный экран (дополнительное

Кабина с ROPS (Защитная структура

оборудование, только для типа А)

при переворачивании), тип A

Солнцезащитный экран уменьшает количество

A Дождевой козырек

B Солнцезащитный экран

поступающего солнечного света и,

следовательно, нагрев кабины.

При установке солнцезащитного экрана

принимайте во внимание другое

дополнительное оборудование, например,

дождевой козырек, антивандальный комплект и

прочее.

V1163104

Кабина без ROPS (Защитная

структура при переворачивании), тип

A Дождевой козырек

Другие органы управления

128

Комфорт оператора

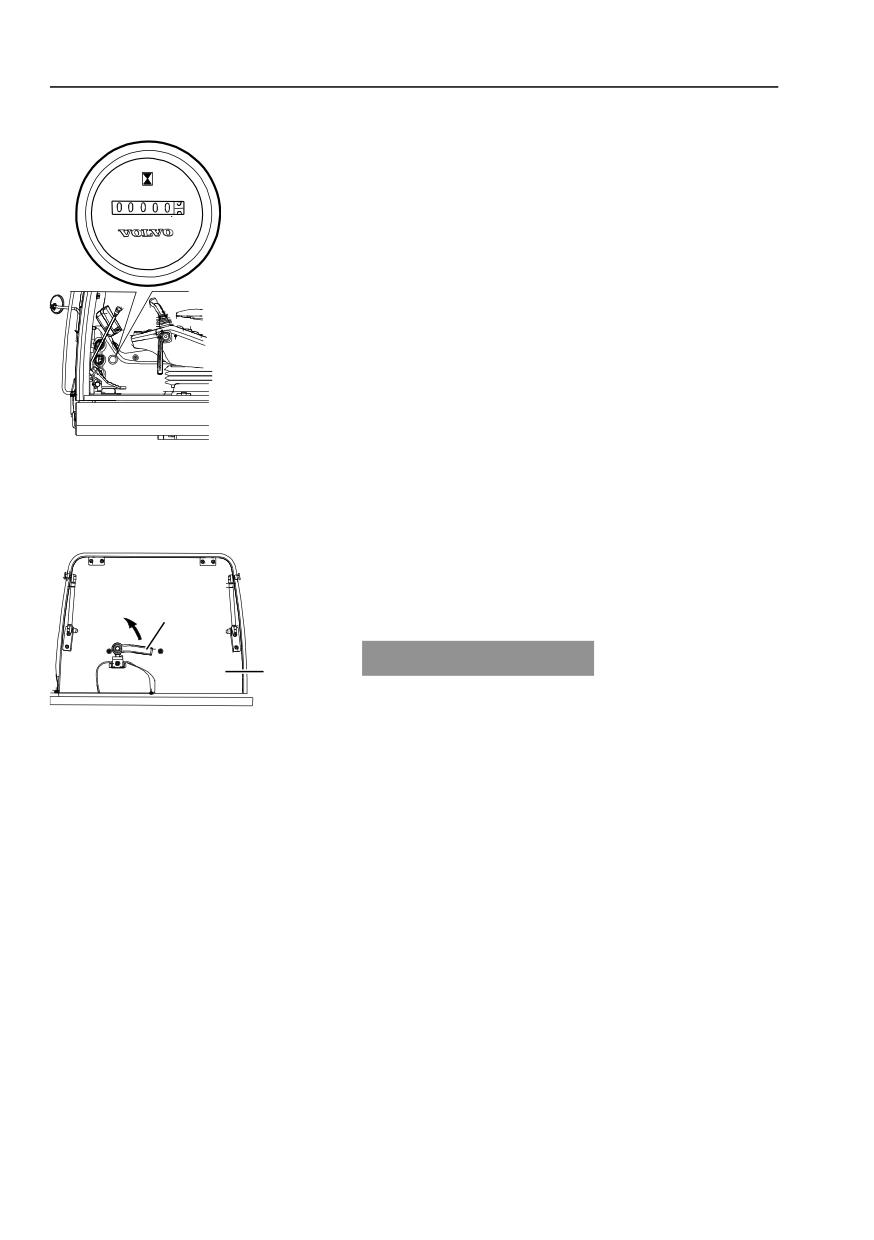

Часомер

Счетчик моточасов показывает общее время

работы двигателя в часах. Он подсчитывает

только то время, когда двигатель работает.

1/10

V1065692

Крыша

Защелка люка, открыта (тип А)

Возьмитесь за ручку (1) и поверните ее в

положение открывания (2).

Откройте люк (3).

УВЕДОМЛЕНИЕ

При транспортировке потолочный люк должен

V1065695

быть надежно зафиксирован.

Кабина с ROPS (Защитная структура

ВНИМАНИЕ!

при переворачивании), тип A

В качестве дополнительного оборудования

Ручка

кабины может устанавливаться потолочный

Положение открывания

люк, который не открывается. В этом случае на

Защелка люка

нем нет ручки и газовой стойки.

Другие органы управления

Комфорт оператора

129

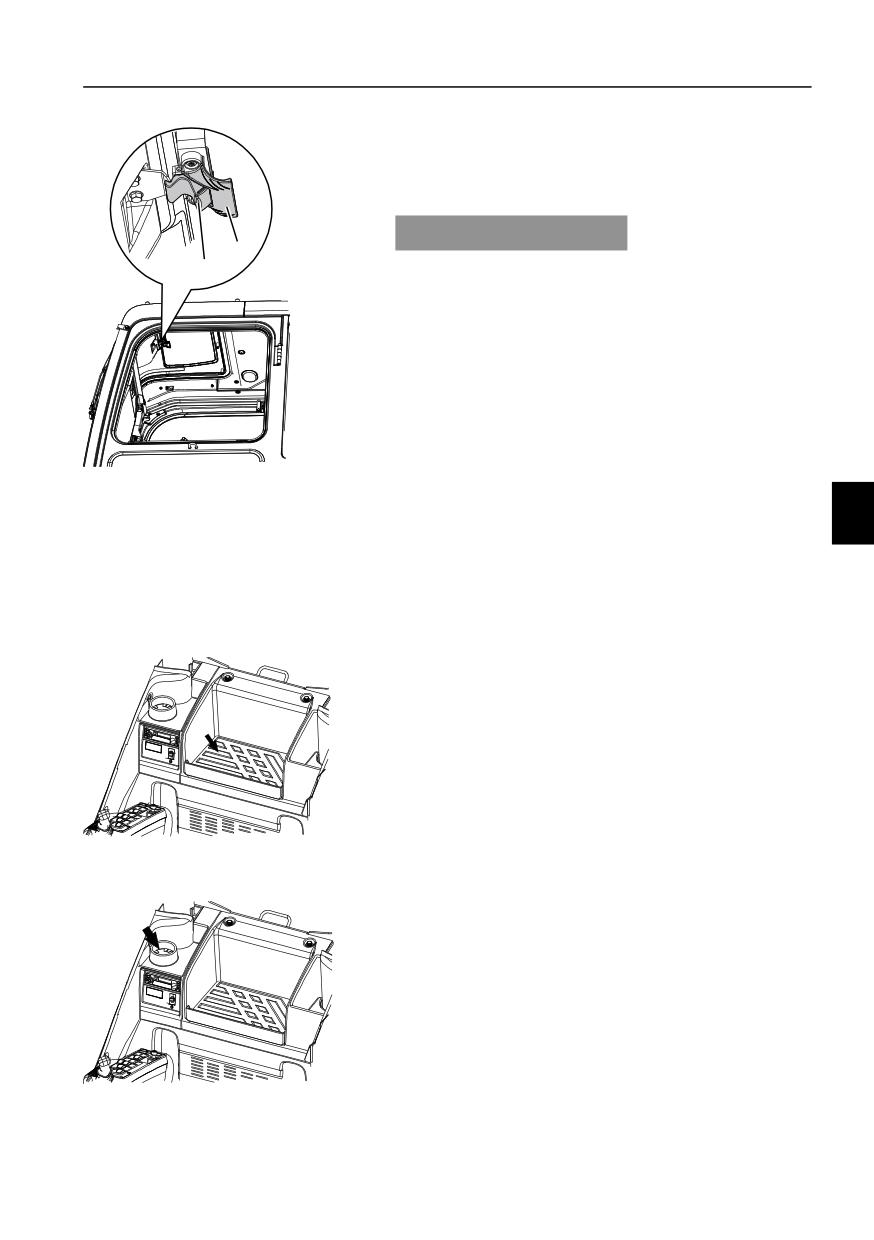

Защелка люка, открыта (тип В)

Держитесь за ручку (А) при нажатии на кнопку

(В).

Откройте люк.

УВЕДОМЛЕНИЕ

При транспортировке потолочный люк должен

быть надежно зафиксирован.

V1150838

Кабина без ROPS (Защитная

структура при переворачивании), тип

A Ручка

B Кнопка

Отсек для хранения

Отсек для хранения расположен на задней

части сиденья оператора.

ВНИМАНИЕ!

Не сберегайте в отсеке для хранения какие-

либо инструменты. Это может привести к его

повреждению.

V1065699

Держатель для стаканов и напитков

используется для хранения бутылки или банки с

безалкогольным напитком.

V1065697

Другие органы управления

130

Комфорт оператора

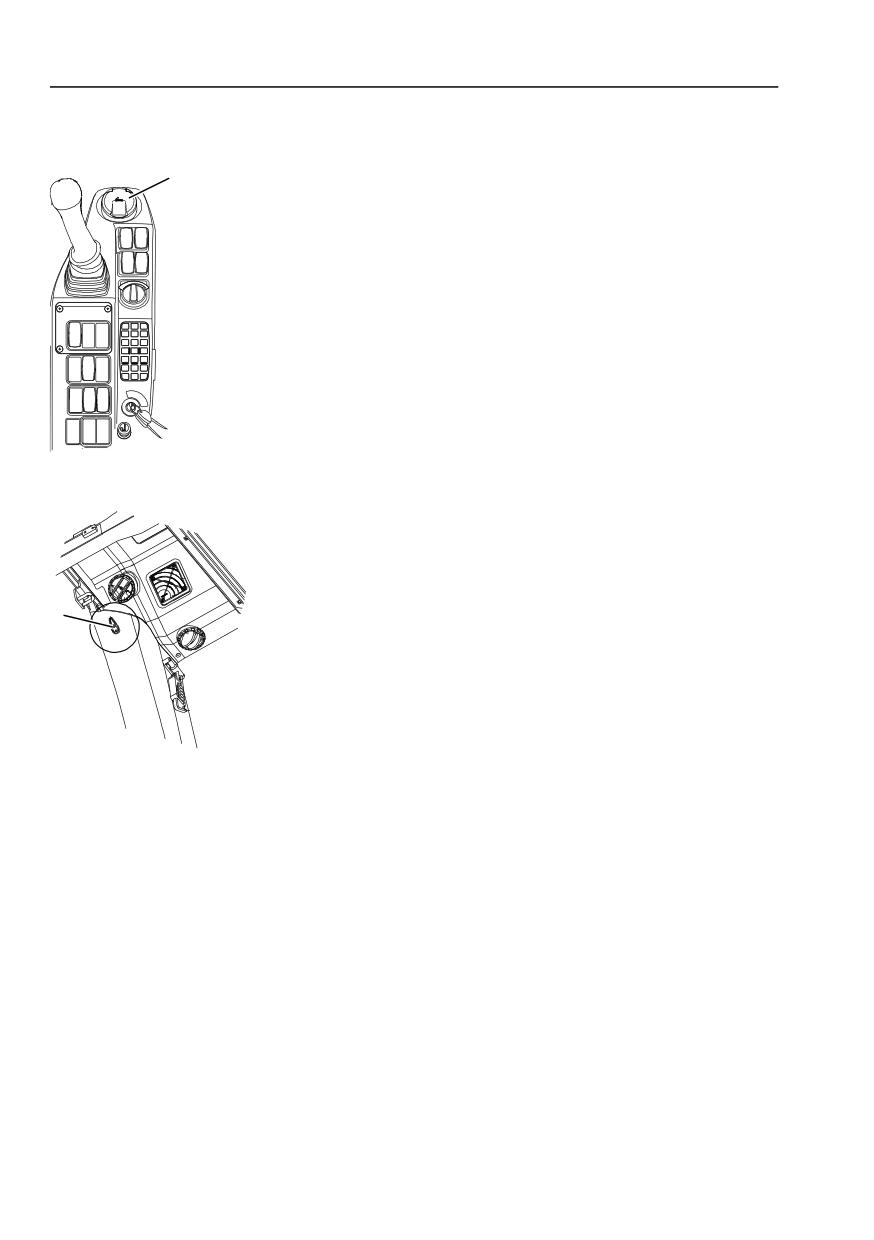

Пепельница (дополнительное

оборудование)

Чтобы открыть пепельницу нужно потянуть за ее

верхний край.

Чтобы вынуть пепельницу для очистки потяните

за нее наружу и вверх.

ВНИМАНИЕ!

Всегда закрывайте пепельницу после

использования, чтобы избежать возможности

возникновения пожара.

ВНИМАНИЕ!

Пепельницу можно положить в держатель для

стаканов и напитков.

V1065698

Крючок для одежды

Крючки для одежды (А) внутри кабины.

ВНИМАНИЕ!

Не вешайте вещи, которые могут заслонять

обзор при работе.

V1065696

Хранение руководства по

эксплуатации

Карман для хранения руководства оператора

находится на задней стороне сиденья. Храните

руководство в кармане, чтобы оно всегда было

под рукой.

Другие органы управления

Комфорт оператора

131

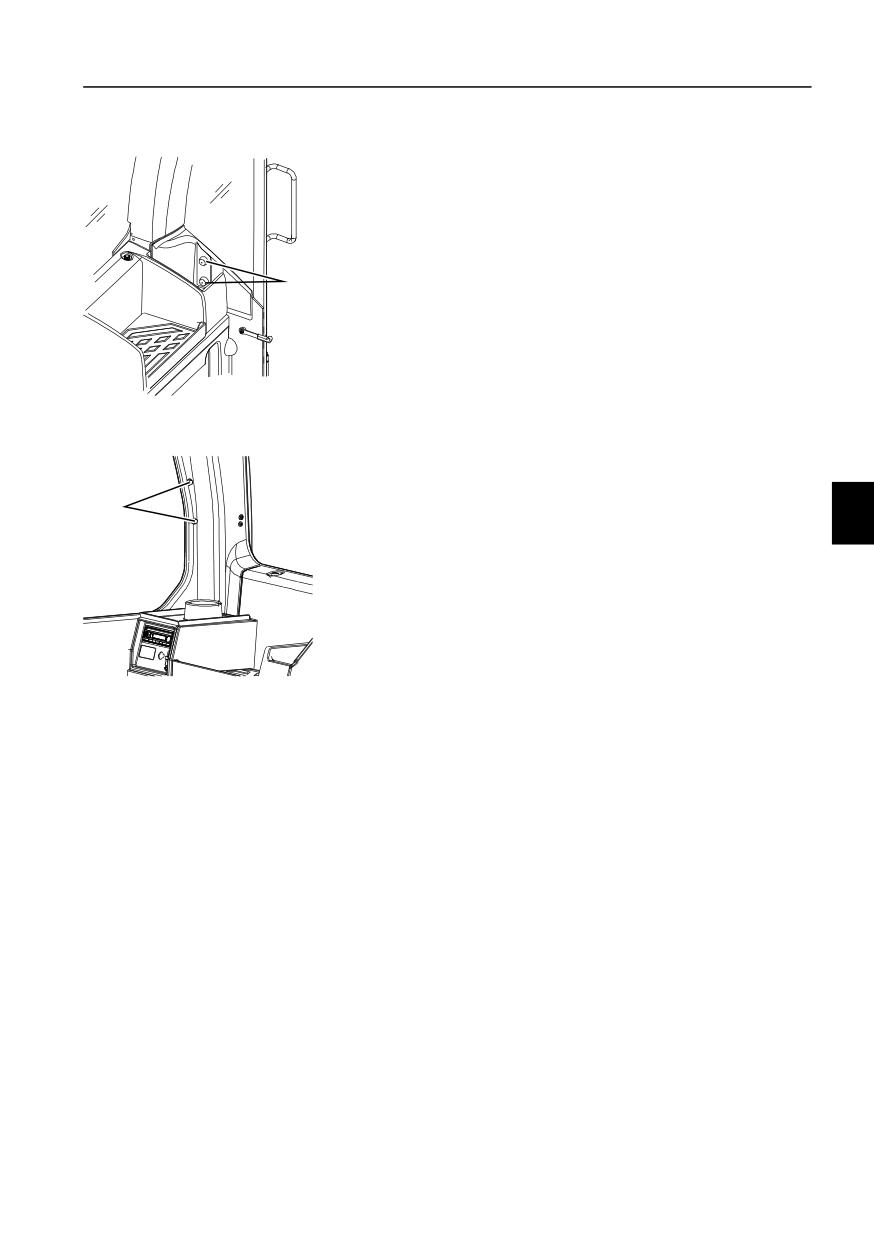

Расположение огнетушителя

(дополнительное оборудование, тип А)

Огнетушитель должен устанавливаться

следующим образом:

Снимите два винта под крышками (1),

установленные на левой задней стойке кабины,

и закрепите здесь огнетушитель.

V1065701

Кабина с ROPS (Защитная структура

при переворачивании), тип A

(дополнительное оборудование, тип В)

Огнетушитель должен устанавливаться

следующим образом:

Снимите два винта(1), установленные на

правой задней стойке кабины, и закрепите здесь

огнетушитель.

V1163067

Кабина без ROPS (Защитная

структура при переворачивании), тип

Другие органы управления

132

Комфорт оператора

Аварийный выход

Кабина имеет два аварийных выхода - дверь и

заднее окно.

Разбейте заднее стекло (независимо от его

типа) молотком, который закреплен на задней

стенке кабины.

УВЕДОМЛЕНИЕ

Молоток нельзя вынимать из его гнезда или

V1065702

использовать для других операций, кроме

Кабина с ROPS (Защитная структура

действий при аварии. При утере молотка, его

при переворачивании), тип A

необходимо немедленно заменить новым.

- Аварийный молоток

УВЕДОМЛЕНИЕ

На молотке для аварийного выхода есть нож.

Перережьте ремень безопасности этим ножом,

если пряжка не отстегивается.

V1163105

Кабина без ROPS (Защитная

структура при переворачивании), тип

- Аварийный молоток

Другие органы управления

Комфорт оператора

133

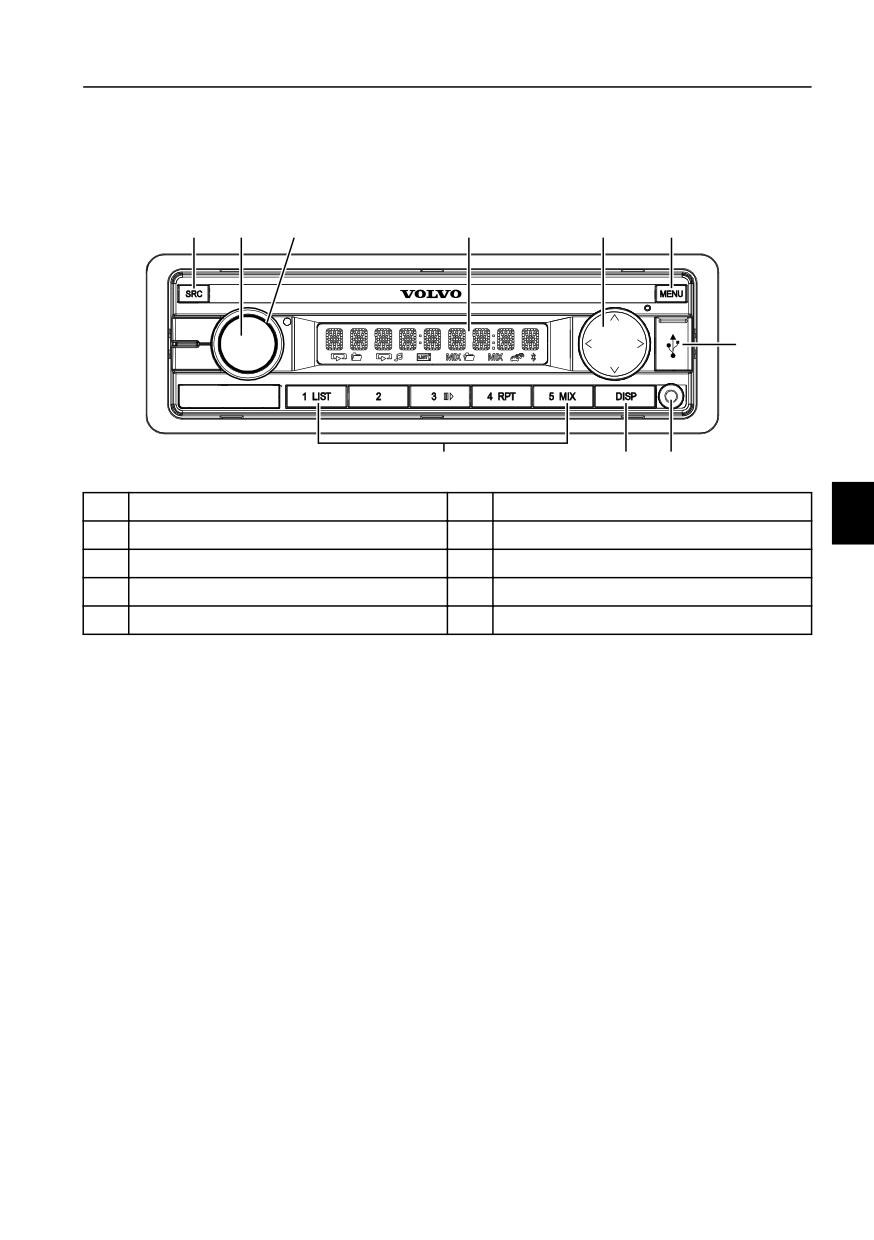

Аудиосистема

Радио и USB-MP3 плеер (дополнительное

оборудование)

V1170126

Кнопка ИСТОЧНИК (SCR)

Кнопка МЕНЮ (MENU)

Кнопка Вкл./Выкл.

Разъем USB

Громкость

AUX

Дисплей

Кнопка ДИСПЛЕЙ (DISP)

Кнопка выбора

Кнопки программ 1-5

Кнопка SRC (Источник)

Выбор ячейки памяти или источника

аудиосигнала.

- Короткое нажатие: переключение между

источниками сигнала: радио¹, USB, AUX.

- Длинное нажатие: активация функции

"Travel-Store" (сохранение станции)

(настройки сохраняются в банках памяти

FMT или AMT²)

ВНИМАНИЕ!

Радио¹ переключается между диапазонами

FM1, FM2, FMT, MW, LW, AM или AMT, MW,

LW, AM или AMT в зависимости от диапазона

приема.

ВНИМАНИЕ!

AMT² в зонах приема "INTERNAL", "N-

AMERICA" и "JAPAN".

Кнопка Вкл./Выкл.

- Краткое нажатие: включение аудиосистемы.

- Длительное нажатие: выключение

аудиосистемы.

- Во время работы: выключение звука.

Громкость

Регулировка громкости

Другие органы управления

134

Комфорт оператора

- В меню: изменение настроек.

- Режим быстрого поиска: выбор папки и

дорожки.

Дисплей

Кнопка Λ / V

- В меню: выбор элемента меню.

- В режиме радио: начало поиска станции.

-В режиме MP3/WMA/iPod: переход к

следующей / предыдущей папке.

Кнопка < / >

- В меню: изменение уровня меню.

- В режиме радио: переключение между

станциями.

- Другие рабочие режимы: выбор

композиции.

Кнопка МЕНЮ (MENU)

- Краткое нажатие: закрыть меню.

- Длительное нажатие: запуск сканирования.

Разъем USB

AUX

Кнопка ДИСПЛЕЙ (DISP)

Переключение режимов дисплея.

10 Кнопки программ 1-5

- Короткое нажатие: переход к установленной

станции в режиме радио.

- Длительное нажатие: сохранить станцию в

ячейке памяти в режиме радио.

Регион

Данная аудиосистема разработана для

различных регионов с разнообразными

частотными диапазонами и технологиями

передачи. По умолчанию на заводе

устанавливается регион "EUROPE" (Европа).

Помимо данного доступны также регионы “N-

AMERICA” (Сев. Америка), “INTERNAL”

(Внутренний) и “JAPAN” (Япония).

Если Вы используете аудиосистему для

приема внешних сигналов, то Вы должны

вначале установить подходящий регион в

меню:

Кратко нажмите на кнопку МЕНЮ (MENU),

чтобы открыть меню пользователя.

Нажимайте на кнопку > до тех пор, пока не

будет выбран элемент меню ТЮНЕР

(TUNER).

Нажимайте на кнопку Λ / V до тех пор, пока

не будет выбран элемент меню РЕГИОН

(AREA).

Другие органы управления

Комфорт оператора

135

Нажмите на кнопку >, чтобы установить

регион приема.

Нажмите на кнопку >, чтобы подтвердить

выбор региона.

Режим iPod

Эта аудиосистема может воспроизводить

аудиосигнал с устройства iPod/iPhone,

подключенного через гнездо USB.

Подключите iPod к гнезду USB с помощью

удлинительного кабеля USB.

Несколько раз нажмите на кнопку SRC

(Источник) до тех пор, пока не будет

выбран источник "USB".

Подключенный iPod будет установлен в

качестве источника аудиосигнала сразу же

после распознавания.

Режим обзора

В режиме обзора Вы можете выполнять поиск

и выбор определенных композиций на

носителе данных MP3/WMA без прекращения

текущего воспроизведения.

В режиме iPod Вы можете выбрать и

воспроизвести композицию с помощью

категорий "Воспроизводится сейчас" (“Now

Playing”), "Все композиции" (“All Tracks”),

"Список композиций" (“Playlist”), "Жанр"

(“Genre”), "Исполнитель" (“Artist”), "Альбом"

(“Album”), "Композитор" (“Composer”),

"Аудиокнига" (“Audiobook”) и "Подкаст"

("Podcast”).

Выбор композиций в режиме обзора

- Во время воспроизведения с iPod нажмите

на кнопку 1LIST для входа или выхода из

режима обзора.

Появятся композиции, который в данный

момент воспроизводятся с iPod. Нажмите на

кнопку, чтобы просмотреть все категории.

- Для перехода между папками нажимайте

кнопку Λ / V.

- Для отображения композиций в выбранной

папке нажмите на кнопку >.

На дисплее будет отображаться первая

композиция в папке.

ВНИМАНИЕ!

Для возврата к списку папок нажмите на

кнопку <.

- Для перехода между композициями

нажимайте кнопку Λ / V.

Другие органы управления

Комфорт оператора

137

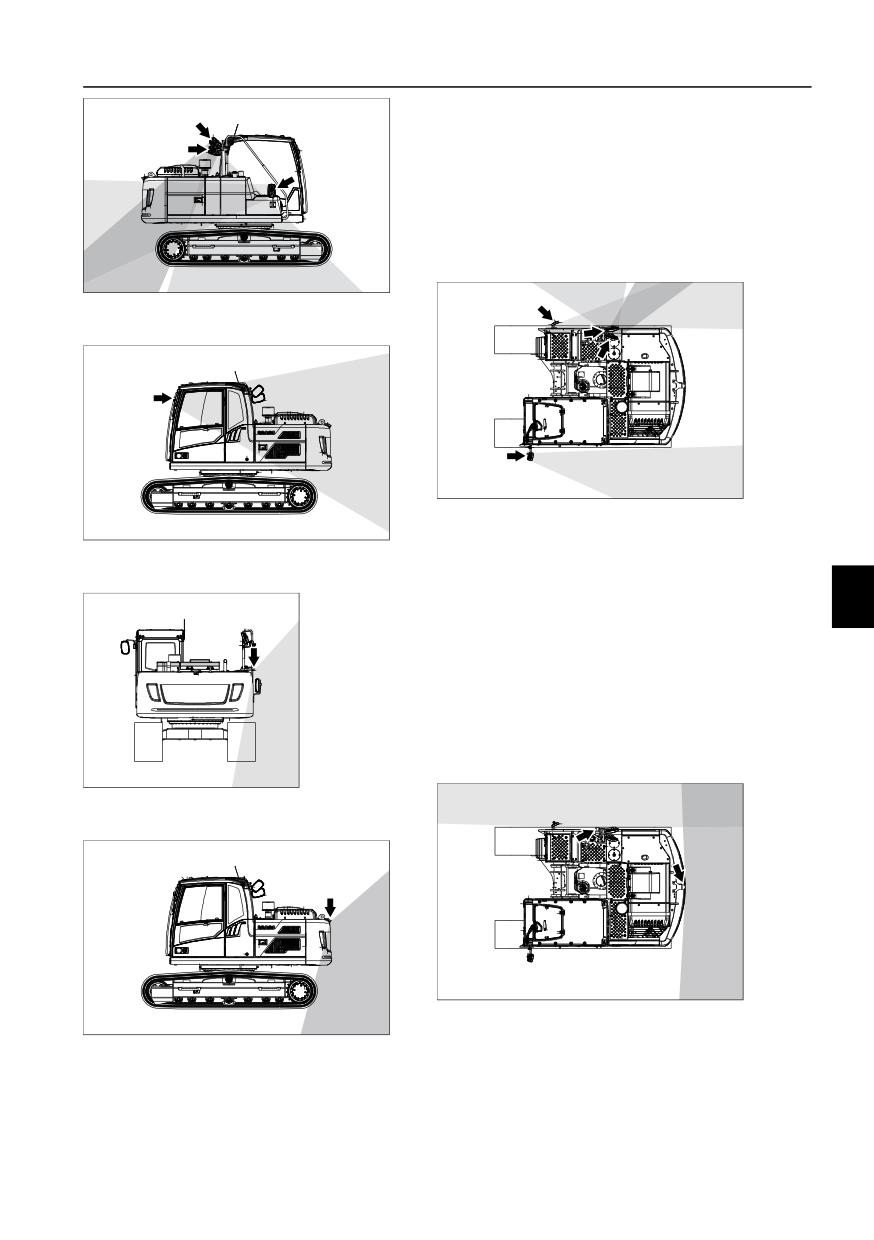

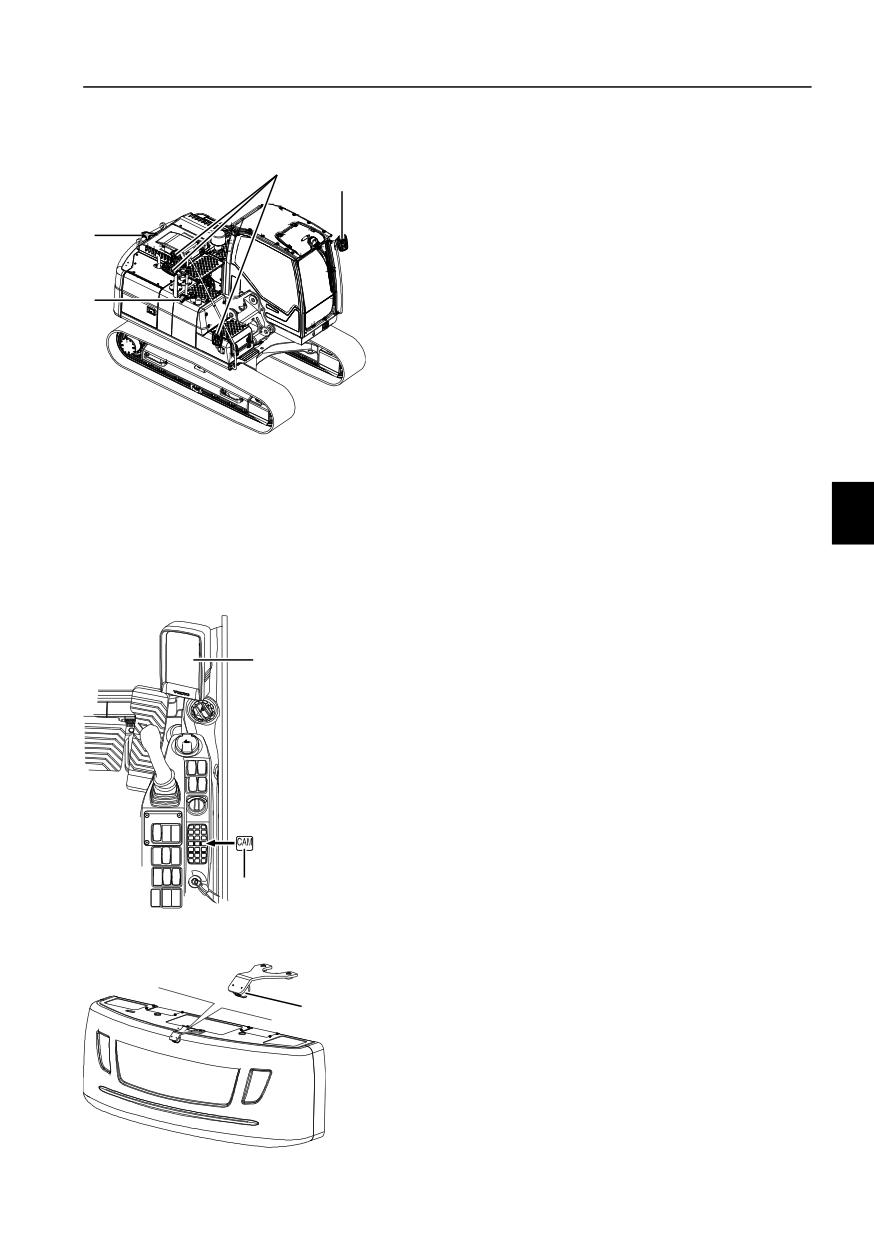

Система визуального контроля

На машине установлено множество

компонентов, предназначенных для

минимизации опасности, связанной с плохим

обзором. С помощью этого оборудования

оператор должен себе всегда обеспечивать

хороший обзор окружающей территории при

работе на машине.

Левое зеркало

Правые зеркала

ВНИМАНИЕ!

Правые зеркала используются в качестве

вспомогательного средства для улучшения

V1178216

обзора.

Зеркала и камеры (если установлены)

Камера заднего вида (если установлена)

Камера бокового вида (если установлена)

ВНИМАНИЕ!

Любые модификации, которые влияют на обзор

оператора должны утверждаться дилером

Volvo.

Система камер (если установлена)

Экран камеры в I-ECU (A) открывается

посредством нажатия на кнопку камеры (B) на

клавиатуре.

Кнопка камеры подсвечена, когда отображается

вид с камеры.

ВНИМАНИЕ!

Если на машине установлены и камеры заднего

вида и камеры бокового вида, то оператор

может поочередно выводить их на I-ECU (A),

нажимая кнопку (В) на клавиатуре.

V1178206

Камера заднего вида (если установлена)

Камера заднего вида (С) установлена в верхней

части противовеса.

V1178207

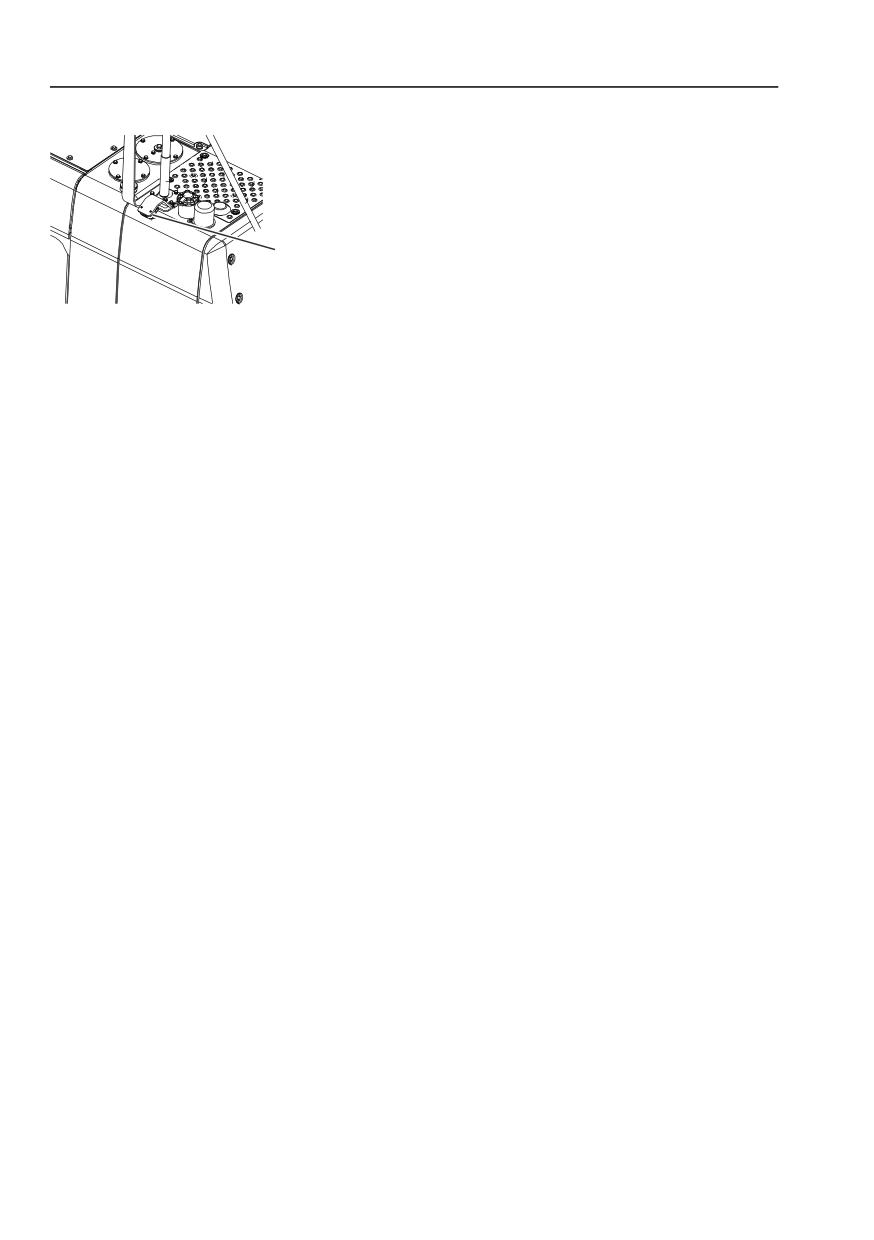

Другие органы управления

Комфорт оператора

139

Дополнительный нагреватель

(дополнительное оборудование)

Таймер вспомогательного нагревателя может

использоваться для изменения настроек в его

работе.

Функции кнопок

V1154252

A Окно дисплея

Если дисплей не светится, то таймер

B Кнопки

необходимо активировать. Выполните

КРАТКОЕ НАЖАТИЕ на одну из четырех кнопок,

после чего появится дисплей запуска и можно

будет перейти к работе или настройке.

Все функции можно настроить и при

необходимости изменить с помощью лишь 4

кнопок.

Кнопка включения / выключения питания

КРАТКОЕ НАЖАТИЕ на кнопку

- Если на дисплей выключен → включение

таймера, появление стартового дисплея.

- Подтверждение выбранной функции.

- Подтверждение введенных величин.

V1154253

ДЛИННОЕ НАЖАТИЕ на кнопку: кнопка

Кнопка включения / выключения

должна быть нажата дольше 2 секунд.

питания

- Обогреватель немедленно включается,

Кнопка выключения питания /

если на дисплее появляется "Вкл." или

отмены / выхода из меню

"Выкл".

настроек

Кнопка назад

Кнопка вперед

Другие органы управления

140

Комфорт оператора

Кнопка выключения питания / отмены /

выхода из меню настроек

КРАТКОЕ НАЖАТИЕ на кнопку

- Отображаемая активированная функция

завершается, другие активированные

функции сохраняются.

V1154253

- При каждом КРАТКОМ НАЖАТИИ дисплей

Кнопка включения / выключения

будет переходить на следующий уровень

питания

вплоть до выключения таймера.

Кнопка выключения питания /

- Появляется стартовый дисплей, никакие

отмены / выхода из меню

функции не активируются: → Таймер

настроек

выключен.

Кнопка назад

- Отрыто подменю таймера → выход из меню

Кнопка вперед

настройки, уже установленные настройки

не сохраняются.

- Если на дисплей выключен → включение

таймера, появление стартового дисплея.

ДЛИННОЕ НАЖАТИЕ на кнопку: кнопка

должна быть нажата дольше 2 секунд.

- Все функции завершаются.

- Если на дисплей выключен → включение

таймера, появление стартового дисплея.

Кнопка назад

- Таймер находится в состоянии Главного

меню и появляется стартовый дисплей → в

строке меню находящийся слева символ

появляется посередине и начинает мигать.

- Открыто подменю таймера → отображаемое

значение изменяется (уменьшается) или

отображается следующий пункт.

- Если на дисплей выключен → включение

таймера, появление стартового дисплея.

Кнопка вперед

- Таймер находится в состоянии Главного

меню и появляется стартовый дисплей → в

строке меню находящийся справа символ

появляется посередине и начинает мигать.

- Открыто подменю таймера → отображаемое

значение изменяется (увеличивается) или

отображается следующий пункт.

- Если на дисплей выключен → включение

таймера, появление стартового дисплея.

Другие органы управления

Комфорт оператора

141

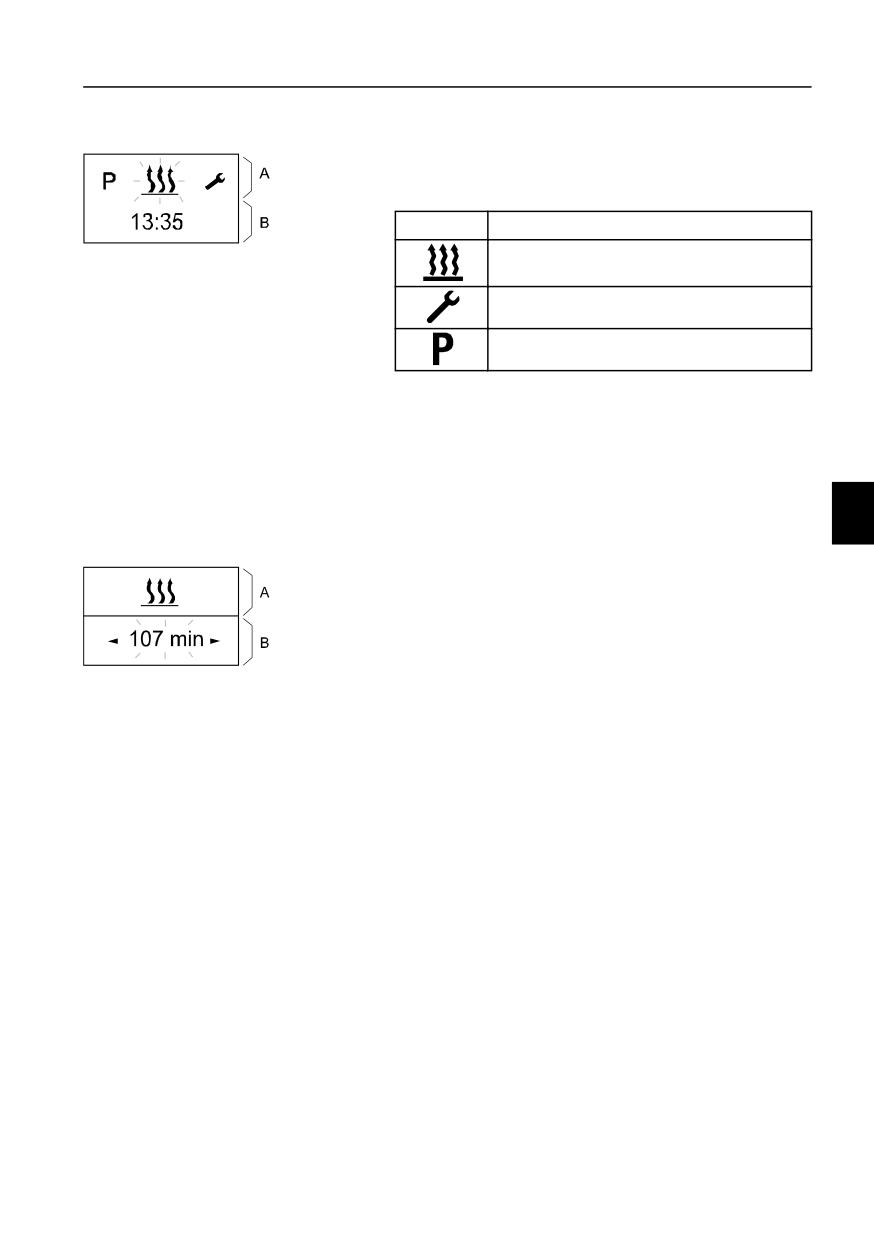

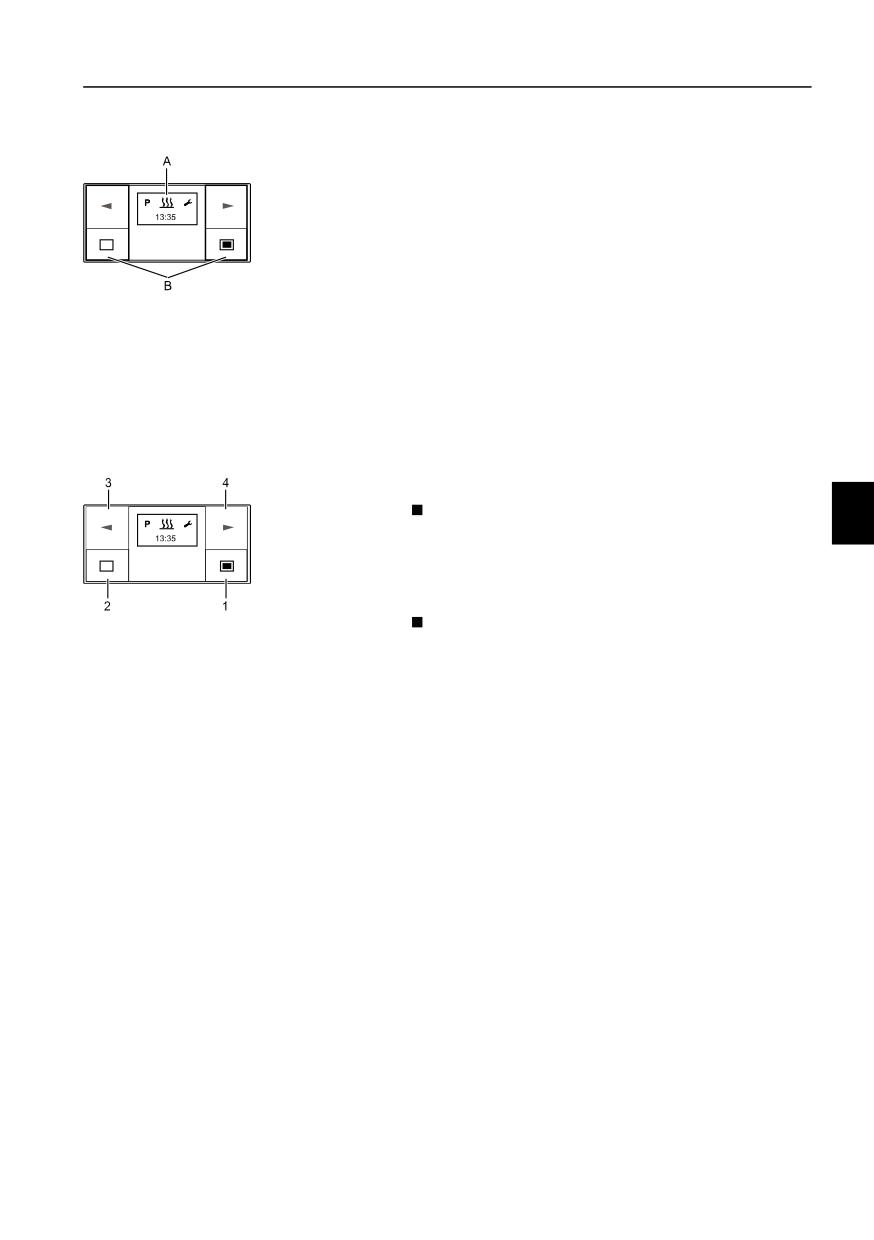

Работа и настройка/регулировка

Главное меню

Строка меню

В меню включены следующие пункты.

Символ

НАЗНАЧЕНИЕ

V1154254

Обогрев ВКЛ / ВЫКЛ

Главное меню

A Строка меню

Установки

B Поле состояния

Программа / выбор

Поле состояния

Если ни один пункт меню не активирован, то в

поле состояния будет отображаться текущее

время.

Если пункт меню активирован (обогрев,

настройка или программа / выбор), то в поле

состояния будет отображаться различная

информация.

Подменю

В подменю символ выбранного пункта будет

появляться посередине дисплея.

Соответствующее установленное значение

будет мигать в поле ввода. Его можно изменить

V1154255

с помощью кнопки назад (3) или кнопки вперед

Подменю

(4) и подтвердить ввод кнопкой подтверждения

A Строка меню: активированная

(1).

функция

B Поле ввода

Другие органы управления

142

Комфорт оператора

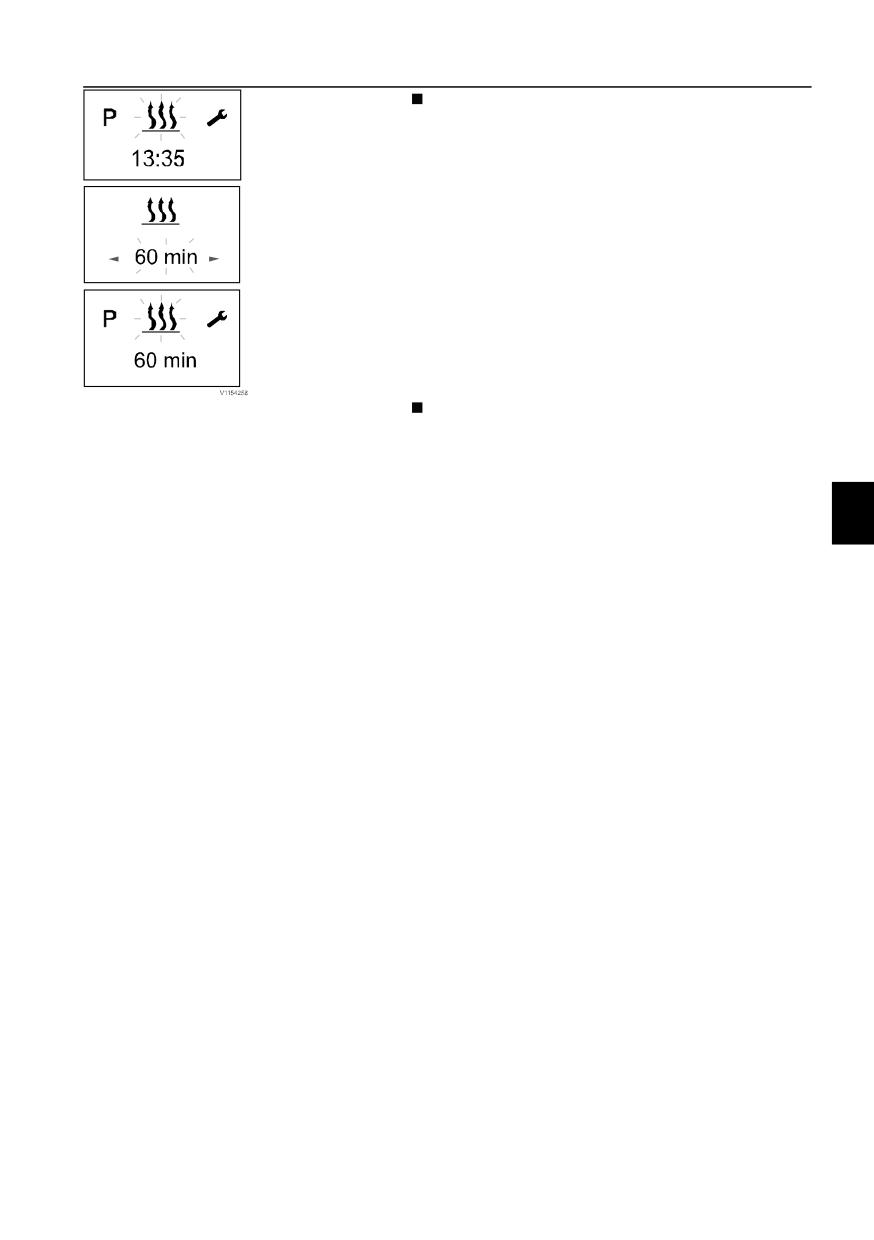

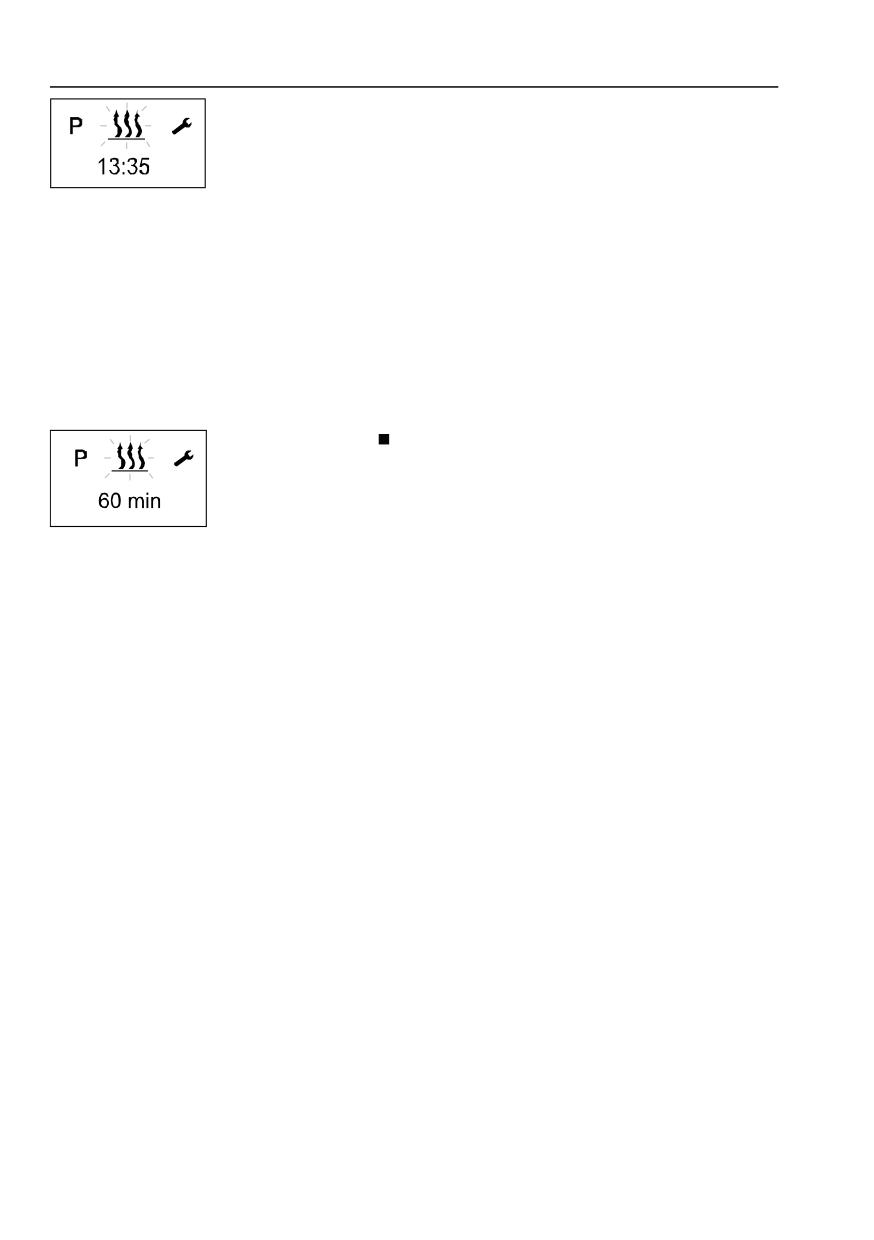

Стартовый дисплей после включения

если ни один из пунктов меню не активирован,

то появляется стартовый дисплей с мигающим

символом обогревателя в строке меню и

V1154256

текущим временем в поле состояния.

Другие возможные действия:

Немедленный нагрев после ДЛИННОГО

НАЖАТИЯ на кнопку (1).

КОРОТКОЕ НАЖАТИЕ на кнопку (1)

используется для включения нагрева,

дополнительного подтверждения или

установки времени работы.

Выберите новый пункт меню.

Обогрев ВКЛ / ВЫКЛ

Немедленный нагрев после ДЛИННОГО

НАЖАТИЯ (без установок)

Выполните ДЛИННОЕ НАЖАТИЕ (дольше

2 секунд) на кнопку (1).

V1154257

На экране отображается оставшееся

время работы.

При ДЛИТЕЛЬНОМ НАЖАТИИ в режиме

обогрева дисплей будет переключаться в

подменю настройки обогрева и времени

работы. В режиме обогрева можно

переключаться на другие пункты меню.

Другие органы управления

Комфорт оператора

143

Нагрев после КРАТКОГО НАЖАТИЯ с

настройками

Выполните КРАТКОЕ НАЖАТИЕ (менее 2

секунд) на кнопку (1).

ВНИМАНИЕ!

Приведенные ниже настройки и подтверждения

необходимы в любом случае.

Если это необходимо, используйте кнопку

НАЗАД или ВПЕРЕД для установки

времени работы.

Нажмите на кнопку подтверждения (1) для

подтверждения установки времени

работы.

Обогрев ВЫКЛ

- Нажмите на кнопку (2) дольше 2 секунд →

все активные функции будут завершены.

- Нажмите на кнопку (2) менее 2 секунд →

нагреватель выключится.

После отключения обогревателя будет

выведен стартовый дисплей. Если

подсветка панелей машины выключено, то

подсветка дисплея погаснет через 10

секунд.

На дисплее отключенного обогревателя можно

выполнить следующие действия:

- Выберите пункт меню с помощью кнопок

"вперед" или "назад". Сделайте КРАТКОЕ

НАЖАТИЕ на кнопку (2), после чего

появится стартовый дисплей.

- КРАТКО НАЖМИТЕ на кнопку (1), после

чего появится подменю обогрева.

Другие органы управления

144

Комфорт оператора

Общая информация о программировании

предустановленного времени

В таймере можно задать программу из 3

предустановленных времен включения. Эти

3 момента включения могут быть

установлены, либо в течение одного дня,

либо распределены между тремя

различными днями. На выбор предлагаются

3 диапазона в пределах дня недели, каждый

из которых может ежедневно активироваться

в предустановленное время.

Диапазоны дней недели:

День: один раз

Суб-вск: обогрев - 2 раза

Пнд-Птн: обогрев - 5 раз

Пнд-Вск: обогрев - 7 раз

- Если система активируется в

программируемом диапазоне рабочего

дня, то она будет последовательно

выполняться на протяжении всех дней

недели, после чего будет необходимо

новое программирование.

- Если таймер, запрограммированный на

диапазон "Пнд-Птн", активируется в среду,

то обогреватель будет включаться в

четверг и пятницу, но не будет работать в

субботу и воскресенье. С понедельника по

V1154261

среду следующей недели работа

A Программируемый блок

обогревателя будет продолжен в

B Программируемый день

соответствии с установками (обогрев - 5

C Время выезда

раз). После выполнения

D Время работы

запрограммированной

последовательности понадобится новое

программирование.

Время выхода из рабочего режима

(заводская установка)

При соблюдении приведенных ниже

условий предустановленный режим

обогрева не будет запущен в текущий день.

Текущий и предварительно выбранный

дни совпадают.

Текущее время находится в периоде

времени выхода минут время работы.

Другие органы управления

Комфорт оператора

145

Пример:

Текущий день / предварительно

выбранный день: Пнд

Текущее время: 06:45

Время выезда: 07:00

Время работы: 60 минут

Продолжительность: с 06:00 по 07:00

Текущее время находится в том периоде,

когда нагреватель не включен.

Программа будет запущена на

следующей неделе.

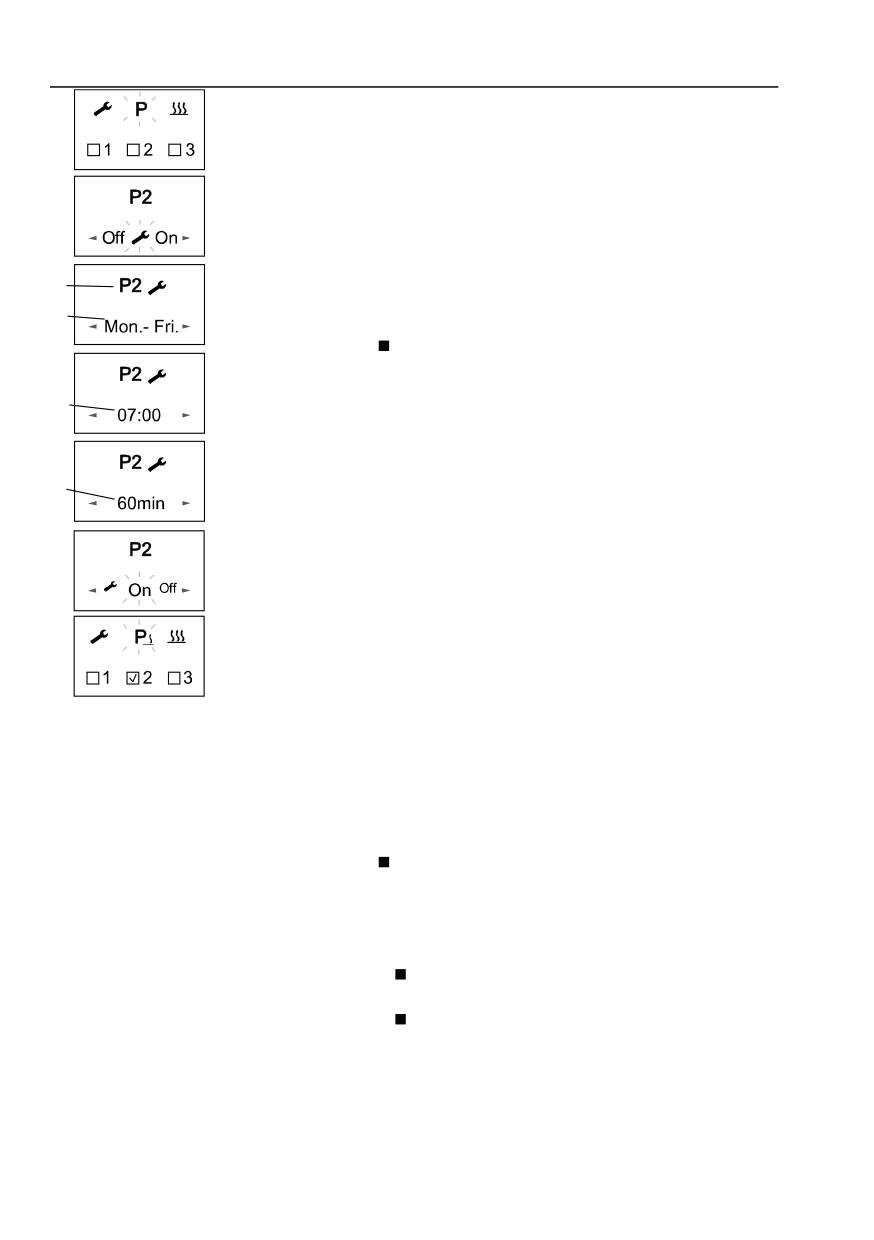

Предустановленные в программе времена

работы

С помощью кнопок "вперед" и "назад"

выберите символ программы в строке

меню.

Подтвердите выбор пункта "Программа",

нажав на кнопку подтверждения (1).

Если символ программы отмечен значком

, то уже активированы несколько ячеек

памяти / программ.

Активированные ячейки памяти

отмечаются на дисплее символом

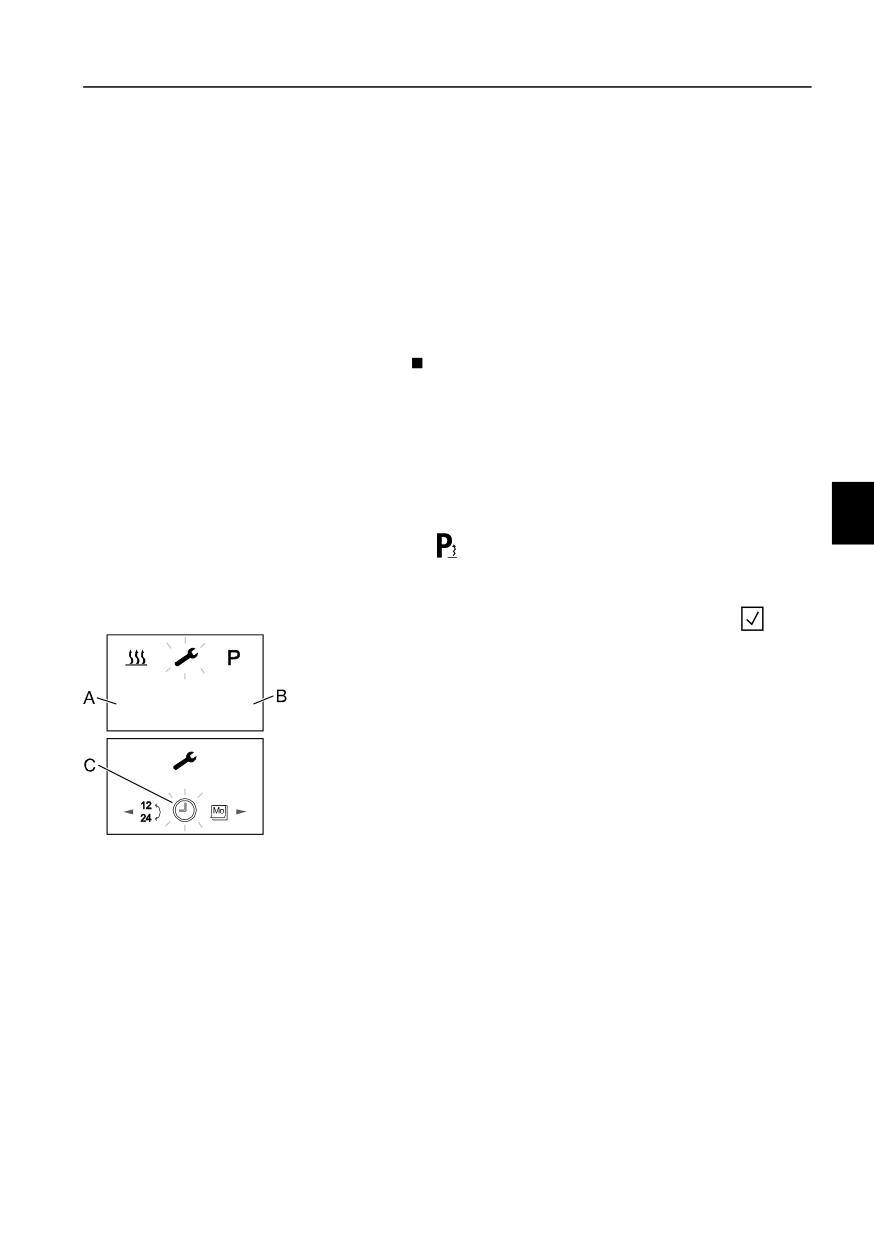

Установки

Эта функция предназначена для установки

текущего дня и времени.

Mon.

09:31

С помощью кнопок "вперед" и "назад"

выберите символ настройки в строке меню.

Подтвердите выбор пункта "Настройка",

нажав на кнопку подтверждения.

С помощью кнопок "вперед" и "назад"

выберите подменю, настройки которого вы

V1154262

хотите изменить.

A Сегодняшний день

Нажмите на кнопку подтверждения для

B Текущее время

подтверждения установленного значения.

C Строка настроек подменю

Другие органы управления

146

Комфорт оператора

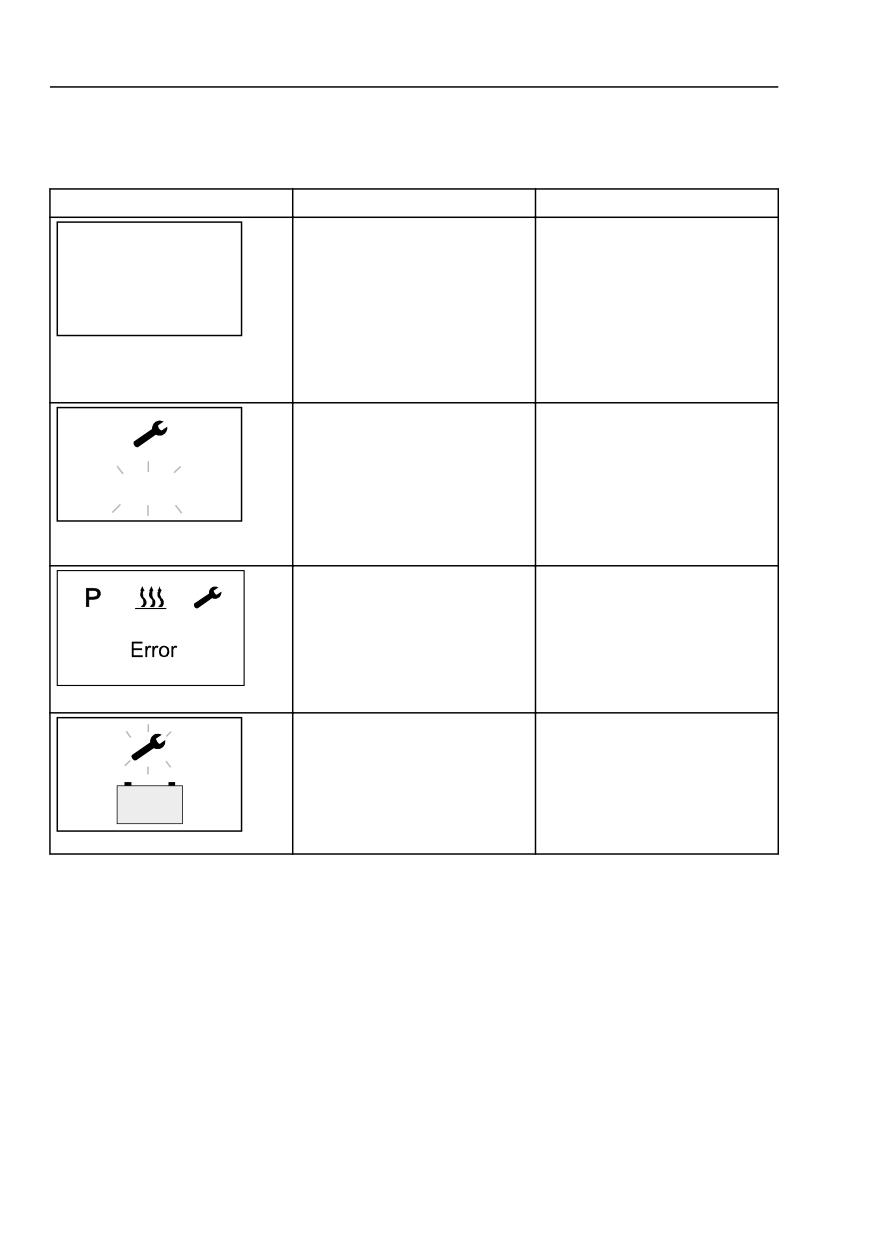

Сообщения об ошибках

При неисправности могут выводиться

следующие дисплеи:

Дисплей

Описание

Способ устранения

- Автоматическое

Дождитесь, пока не начнет

обнаружение

мигать значок

активировано.

автоматического

INIT

- Таймер

определения, а затем

вспомогательного

установите время и день

V1154443

обогревателя отсоединен

недели.

от питания, а затем снова

подсоединен.

- Нет связи.

Проверьте и замените при

необходимости плавкий

предохранитель

обогревателя.

NO SIGNAL

Обратитесь в

V1154444

авторизованный Volvo

сервисный центр.

- Неисправность

Обратитесь в

нагревателя.

авторизованный Volvo

сервисный центр.

V1154445

- Слишком низкое

Зарядите батарею, при

напряжение.

необходимости

обратитесь в

авторизованный Volvo

сервисный центр.

V1154447

ВНИМАНИЕ!

Если вы не можете устранить ошибку или

неисправность, обратитесь в авторизованный

Volvo сервисный центр.

Инструкции по эксплуатации

147

Инструкции по

эксплуатации

Этот раздел содержит инструкции, которые

должны строго выполняться для безопасной

работы на машине. Тем не менее, эти правила

не освобождают оператора от выполнения

законов и прочих местных распоряжений по

безопасности движения, безопасности на

производстве и улучшению условий труда.

Необходимыми условиями уменьшения риска

происшествий являются осторожность,

рассудительность и выполнение применимых

правил техники безопасности.

Инструкции по обкатке

Во время первых 100 часов эксплуатации

машины необходимо проявлять особую

осмотрительность. Очень важным в течение

периода обкатки является более частый

контроль уровня масла и рабочих жидкостей.

Инструкции по эксплуатации

148

Обзор

ПРЕДУПРЕЖДЕНИЕ

Опасность тяжёлых несчастных случаев!

Компоненты машины, оборудование или груз

могут ограничивать обзор для оператора.

Работа или движение с ухудшенным обзором

может стать причиной аварии.

При ограниченном обзоре используйте

сигнальщика.

Иногда необходим круговой обзор вокруг

машины. Для этого могут применяться

специальные устройства: системы

предупреждения, зеркала, сигналы движения

задним ходом, камеры наблюдения и т.д.

Чтобы снизить риски, возникающие из-за

затрудненного обзора, необходимо следовать

правилам и инструкциям при работе на

стройплощадке. Например:

ВНИМАНИЕ!

Некоторые части базовой машины, например,

стойки кабины, рамы, выхлопная труба, капот, а

также некоторое опциональное оборудование,

такое как ковши, вилы, грейферы и др. могут

ограничивать обзор. Груз в навесном

устройстве также может ограничивать обзор.

Убедитесь, что операторы и рабочие

получили подробные инструкции по технике

безопасности.

Следите за маршрутами движения машины и

другой дорожной техники. Избегайте

движения задним ходом.

Ограничьте доступ посторонних в рабочую

зону машины.

Назначать сигнальщиков в помощь

операторам. Использовать сигналы в

соответствии с определенной схемой, см. стр.

234.

При необходимости установите систему

двухсторонней связи.

Следите за тем, чтобы рабочие

предупреждали оператора о своем

приближении к машине.

Использовать предупреждающие знаки.

Инструкции по эксплуатации

149

Стандарт ISO 5006 "Машины для земляных

работ - Зона видимости оператора"

устанавливает требования к обзору оператора

по периметру машины и используется для

измерения и оценки обзора.

Данная машина была проверена на

соответствие данному стандарту

соответствующими методами. Используемые

методы могут не покрывать все аспекты обзора

оператора, но позволяют определить, нужны ли

дополнительные устройства улучшения обзора,

например, системы предупреждения.

Проверка проводилась на машинах со

стандартными устройствами и оборудованием.

Если машина модифицирована или имеет

дополнительное оборудование, которое

мешает обзору, такая машина должна

подвергаться тестированию в соответствии со

стандартом ISO 5006.

Если используется другое оборудование или

приспособления, и при этом обзор затруднен, то

следует уведомить оператора.

Соответствие этому стандарту является

обязательным для стран ЕС, что способствует

улучшению обзора вокруг машины.

Инструкции по эксплуатации

150

Настройки зеркала и камеры (если

установлены)

Зеркала, настройка

В ISO 5006 указано, что оператор должен

видеть воображаемую пограничную линию

вокруг машины.

Установите машину на стоянку прямо и на

горизонтальной поверхности.

Настройте зеркала так, чтобы воображаемая

пограничная линия была видна оператору, см.

иллюстрацию ниже.

ВНИМАНИЕ!

Камеры могут также использоваться для

создания обзора прямоугольной границы.

(Камеры не регулируются на машине.)

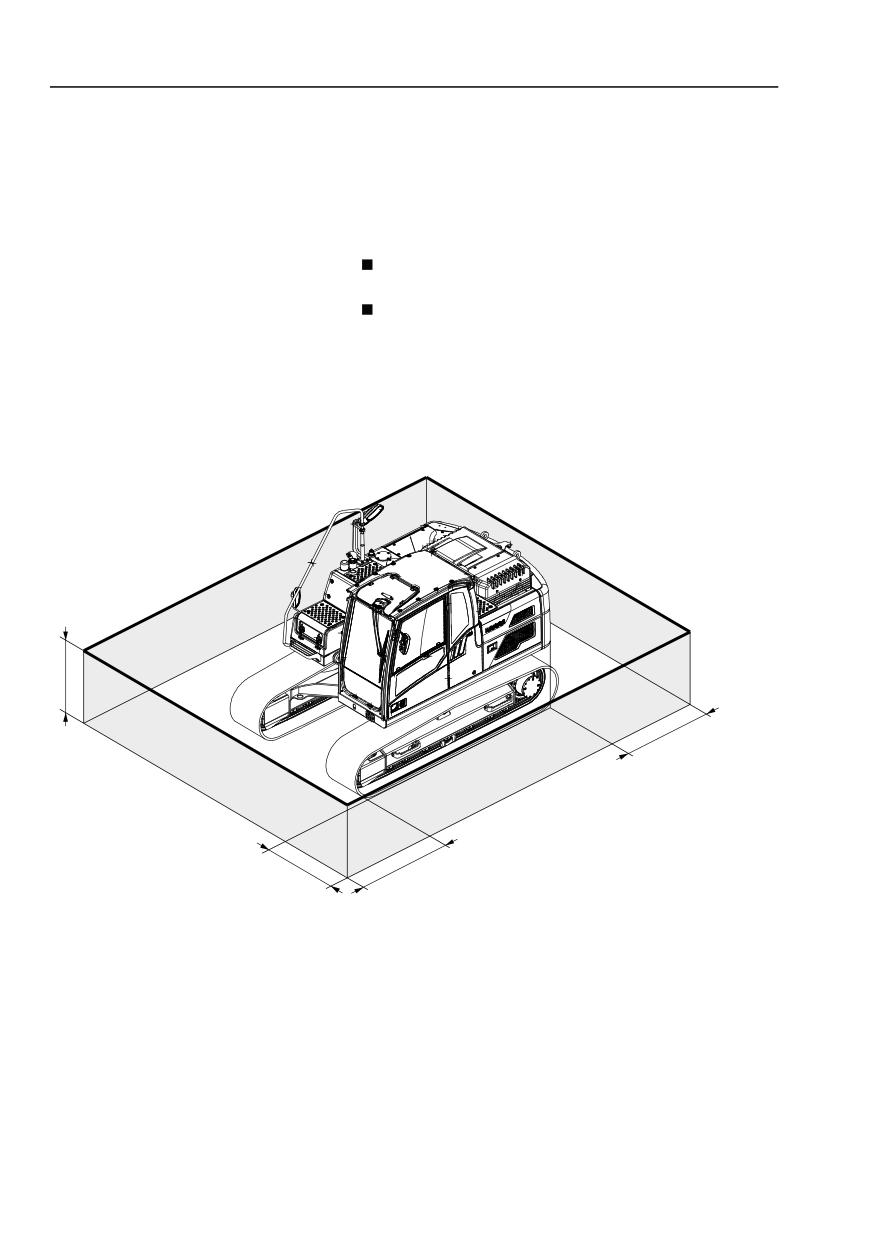

V1178218

Ближняя граница обзора согласно ISO 5006 (толстая линия)

A 1,2 м (47.2 in)

B 1,0 м (39.4 in)

C 1,0 м (39.4 in)

D 1,0 м (39.4 in)

Инструкции по эксплуатации

151

Зеркала заднего вида

Используя зеркала заднего вида убедитесь, что

имеется максимально возможный обзор

надстройки машины и нижней рамы, с как можно

более широким углом. Если нет, отрегулируйте

зеркала заднего вида так, чтобы получить

хороший обзор, см. иллюстрации.

V1178219

Вид машины справа

V1182346

Вид машины сверху

V1182345

Вид машины слева

Камеры вида сзади и вида сбоку (если

установлены)

Проверьте экраны камеры заднего вида и вида

сбоку, сфокусированных на видимых зонах, на

предмет хорошего качества картинки.

ВНИМАНИЕ!

Камеры не регулируются на машине.

V1182347

Вид сзади машины

V1182349

Вид машины сверху

V1182348

Вид машины слева

Инструкции по эксплуатации

152

Работа и подготовительные операции

Перед началом работы обойдите вокруг

машины и убедитесь, что в рабочей зоне нет

препятствий.

Убедитесь, что зеркала и другие улучшающие

обзор приспособления находятся в хорошем

чистом состоянии и правильно

отрегулированы.

Очистите камеры от загрязнений, если они

установлены.

ВНИМАНИЕ!

Если имеется прямой доступ для очистки камер

от загрязнений, пользуйтесь соответствующей

лестницей или площадкой.

Проверьте надлежащую работу звукового

сигнала, сигнала заднего/переднего хода и

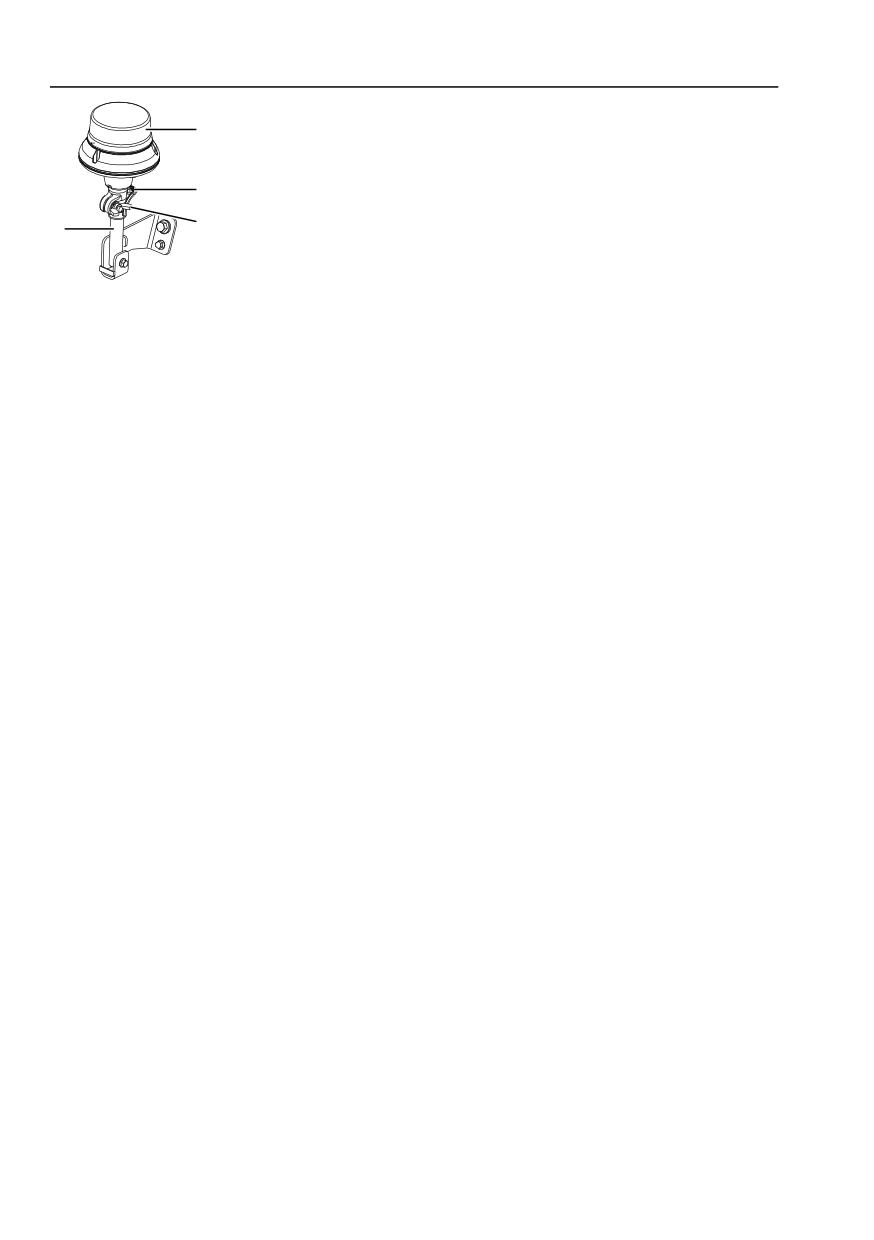

проблескового маячка (дополнительное

оборудование).

Проверьте правила и процедуры, которые

установило руководство работами.

Постоянно следите за препятствиями вокруг

машины.

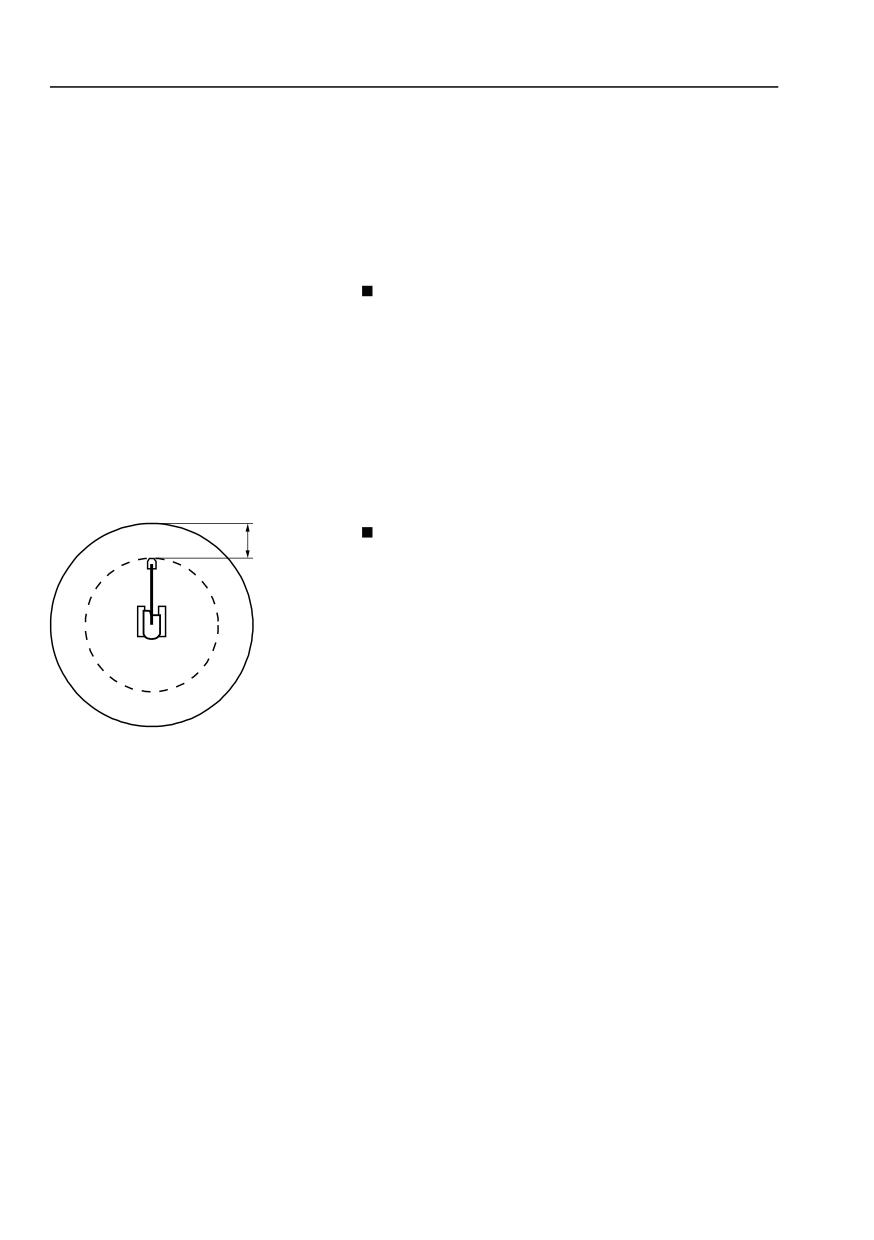

Посторонние люди не должны заходить и

оставаться в опасной зоне, т.е. в круге

радиусом, по крайней мере, 7 м (23 ft) вокруг

самой дальней точки, куда достает навесное

устройство. Тем не менее, в зависимости от

организации рабочей площадки, оператор

может позволить отдельному лицу

находиться в опасной зоне, при этом оператор

должен проявлять осторожность и будет

работать на машине только, когда такое лицо

в рабочей зоне находится в области обзора

или четко указывает на свое

местонахождение.

Категорически не допускается нахождение

или прохождение людей под поднятым

оборудованием или подвешенными грузами.

Инструкции по эксплуатации

Правила техники безопасности во время работы

153

Правила техники

безопасности во время

работы

Обязанности оператора

ПРЕДУПРЕЖДЕНИЕ

Опасность несчастных случаев со смертельным

исходом!

Посторонние лица в рабочей зоне возле

машины подвергаются риску раздавливания.

• Удалите всех посторонних людей из рабочей

зоны.

• Следите за обстановкой по всем

направлениям.

• Не прикасайтесь к рычагам управления или

переключателям при запуске.

• Перед началом работы подайте звуковой

сигнал.

Оператор обязан управлять машиной таким

образом, чтобы свести к минимуму риск

получения травмы для себя и травмирования

других людей, находящихся в рабочей зоне

машины.

Оператор должен быть детально ознакомлен

с тем, как нужно работать и обслуживать

машину, а также обязан пройти адекватную

обучающую программу.

Оператор должен следовать правилам и

рекомендациям, которые приводятся в

руководстве оператора, и, кроме того, уделять

внимание законодательным и

государственным актам, специфическим

требованиям и возможным рискам на рабочем

месте.

Оператор должен быть хорошо отдохнувшим.

Он ни при каких обстоятельствах не должен

управлять машиной находясь под

воздействием алкоголя, медицинских и других

препаратов.

При работе на машине оператор несет

ответственность за груз.

- При работе должен отсутствовать риск

падения груза.

Инструкции по эксплуатации

154

Правила техники безопасности во время работы

- Отказывайтесь поднимать груз, если он

явно угрожает безопасности.

- Не превышайте установленную

максимальную грузоподъемность машины.

Принимайте во внимание эффект

изменения расстояния до центра тяжести и

влияние различного навесного

оборудования.

Перед началом работы оператор должен

убедиться, что зеркала и камеры (если

установлены) находятся в хорошем

состоянии, что они чистые и правильно

настроены для получения хорошего обзора.

ВНИМАНИЕ!

Камеры (если установлены) не регулируются на

машине. Убедитесь, что экран камеры

правильно отображается на I-ECU при нажатии

кнопки камеры на клавиатуре.

Оператор должен контролировать рабочую

область машины.

- Посторонние люди не должны заходить и

оставаться под поднятым экскаваторным

оборудованием или подвешенными

грузами, кроме тех случаев, когда такое

оборудование или грузы закреплено или

под ними установлена опора.

- Посторонние люди не должны заходить и

V1170147

оставаться в опасной зоне, т.е. в круге

радиусом, по крайней мере, 7 м (23 ft) вокруг

самой дальней точки, куда достает

навесное устройство. Тем не менее, в

зависимости от организации рабочей

площадки, оператор может позволить

отдельному лицу находиться в опасной

зоне, при этом оператор должен проявлять

осторожность и будет работать на машине

только, когда такое лицо в рабочей зоне

находится в области обзора или четко

указывает на свое местонахождение.

- Не допускайте нахождения в кабине людей

в месте, в котором существует риск падения

объектов (например, камней или палок) или

столкновения с другими машинами. Это

правило не относится к ситуации, когда

кабина имеет достаточную прочность и

защищена от подобных внешних

воздействий.

Инструкции по эксплуатации

Правила техники безопасности во время работы

155

- Убедитесь, что вы знаете ограничения по

несущей способности грунта, на которой

работает машина.

В машине, кроме оператора, может находиться

только инструктор, если в ней предусмотрено

специальное место для инструктора.

ПРЕДУПРЕЖДЕНИЕ

Опасность несчастных случаев со смертельным

исходом!

Использование навесных устройств для

подъема и транспортировки людей может

привести к летальной травме или

раздавливанию.

Никогда не используйте навесные устройства

для этих целей.

В случае аварии

О любых авариях и происшествиях следует

немедленно сообщать руководящим

работами лицам.

Если это возможно, то оставьте машину в том

же положении.

Выполняйте только самые необходимые

действия, чтобы уменьшить последствия

аварии, особенно травмы людей. Избегайте

действий, которые могут осложнить

расследование.

Ожидайте дополнительных инструкций от

лиц, руководящих работами.

Безопасность оператора

Машина должны быть в рабочем состоянии,

т.е. неисправности, которые могут привести к

происшествиям, должны быть устранены.

На операторе должны быть надеты рабочая

спецодежда и каска.

Использование незакрепленных мобильных

телефонов запрещено, так как это может

создать помехи для важных электронных

блоков. Мобильный телефон должен быть

подключен к электрической системе машины

и иметь внешнюю антенну, установленную в

соответствии с инструкциями производителя.

Запускайте двигатель машины только с

сиденья оператора.

Инструкции по эксплуатации

156

Правила техники безопасности во время работы

Держите свои руки в стороне от областей, где

есть риск их прищемить (например, крышек,

двери и окон).

Всегда застегивайте ремень безопасности

поясного или трехточечного типа (если он

установлен).

При входе и выходе из машины используйте

ступеньки и поручни. Опора при этом должна

быть на три точки, т.е. две руки и одна нога или

две ноги и одна рука. Всегда поворачивайтесь

лицом к машине - не прыгайте!

Дверь при работе должна быть закрыта.

Убедитесь, что навесное устройство

правильно подсоединено и зафиксировано.

Возникающая при работе вибрация (тряска)

может быть вредной для оператора. Ее

уменьшает:

- Настройка сиденья и натяжение ремня

безопасности.

- Выбор наиболее ровных поверхностей для

машины (при необходимости поверхность

должна выравниваться).

- Подбор скорости перемещения и работы.

При движении по неровной поверхности не

позволяйте машине наклоняться вбок более,

чем на 10°.

Кабина имеет два аварийных выхода - дверь

и заднее окно.

Всегда наступайте только на поверхности с

защитой от скольжения.

В случае грозы, не пытайтесь входить в

машину либо выходить из нее.

- Если вы находитесь вне машины,

оставайтесь в отдалении, пока гроза не

пройдет.

- Если вы внутри машины, оставайтесь на

своем месте, пока гроза не пройдет. Не

прикасайтесь к приборам, или к чему-либо

металлическому.

При всех видах работ (перемещении, копании,

погрузке, забивании, и.т.д.), размещайте

направляющую звездочку спереди, чтобы не

повредить ходовую часть при неправильно

выполненной операции.

Инструкции по эксплуатации

Правила техники безопасности во время работы

157

Операции на дорогах общего

пользования

Должны использоваться дорожные знаки и

защитные ограждения, необходимость в

которых может возникнуть в зависимости от

скорости движения на дороге, его

интенсивности и других местных условий.

Особое внимание следует уделять при

движении с подвешенным грузом. При

необходимости используйте помощь

сигнальщика.

Вращающийся проблесковый маяк может

использоваться:

- На присоединенном или прицепленном

оборудовании, если оно шире, чем сама

машина.

- Когда машина создает помехи и

представляет опасность для дорожного

движения.

- При работе рядом с шоссе.

Инструкции по эксплуатации

158

Мероприятия перед началом работы

Мероприятия перед началом

работы

УВЕДОМЛЕНИЕ

Следует строго соблюдать правила техники

безопасности и рабочие инструкции

производителя.

Изучите Руководство оператора.

Выполните ежедневное обслуживание,

V1065709

смотрите стр. 261. Убедитесь в том, что при

холодной погоде масла и охлаждающие

жидкости соответствуют внешним условиям, а

смазочное масло предназначено для зимнего

использования.

Очистите / отскоблите окна ото льда.

Очищайте пыль с двигателя, батареи и

радиатора.

Проверьте уровень гидравлической жидкости.

При необходимости - долейте.

Убедитесь в достаточном количестве топлива

в баке.

Убедитесь в отсутствии неисправностей,

утерянных деталей и утечек, которые могут

привести к повреждению машины.

Проверьте включение выключателя батареи.

Убедитесь в отсутствии трещин на раме и

гусеницах.

Убедитесь, что капоты и крышки закрыты.

Убедитесь в том, что огнетушитель полностью

заряжен.

Осмотрите ступени и поручни на предмет

повреждений или утерянных компонентов.

При необходимости, отремонтируйте.

Убедитесь, что поблизости от машины нет

людей.

Настройте сиденье оператора и застегните

ремень безопасности.

Настройте и очистите зеркала.

Проверьте правильность работы рабочего и

других видов освещения.

Перед началом работы необходимо включить

сигнал движения.

Проверьте работоспособность индикаторов

на панели приборов.

Проверьте работу гидрозамка для навесного

устройства (дополнительное оборудование).

Инструкции по эксплуатации

Запуск двигателя

159

Запуск двигателя

ВНИМАНИЕ!

Убедитесь, что рычаг блокировки управления

опущен в нижнее положение "блокировка".

Иначе двигатель не запуститься.

ПРЕДУПРЕЖДЕНИЕ

0 1

Опасность несчастных случаев со смертельным

исходом!

Посторонние лица в рабочей зоне возле

машины подвергаются риску раздавливания.

• Удалите всех посторонних людей из рабочей

зоны.

V1129242

• Следите за обстановкой по всем

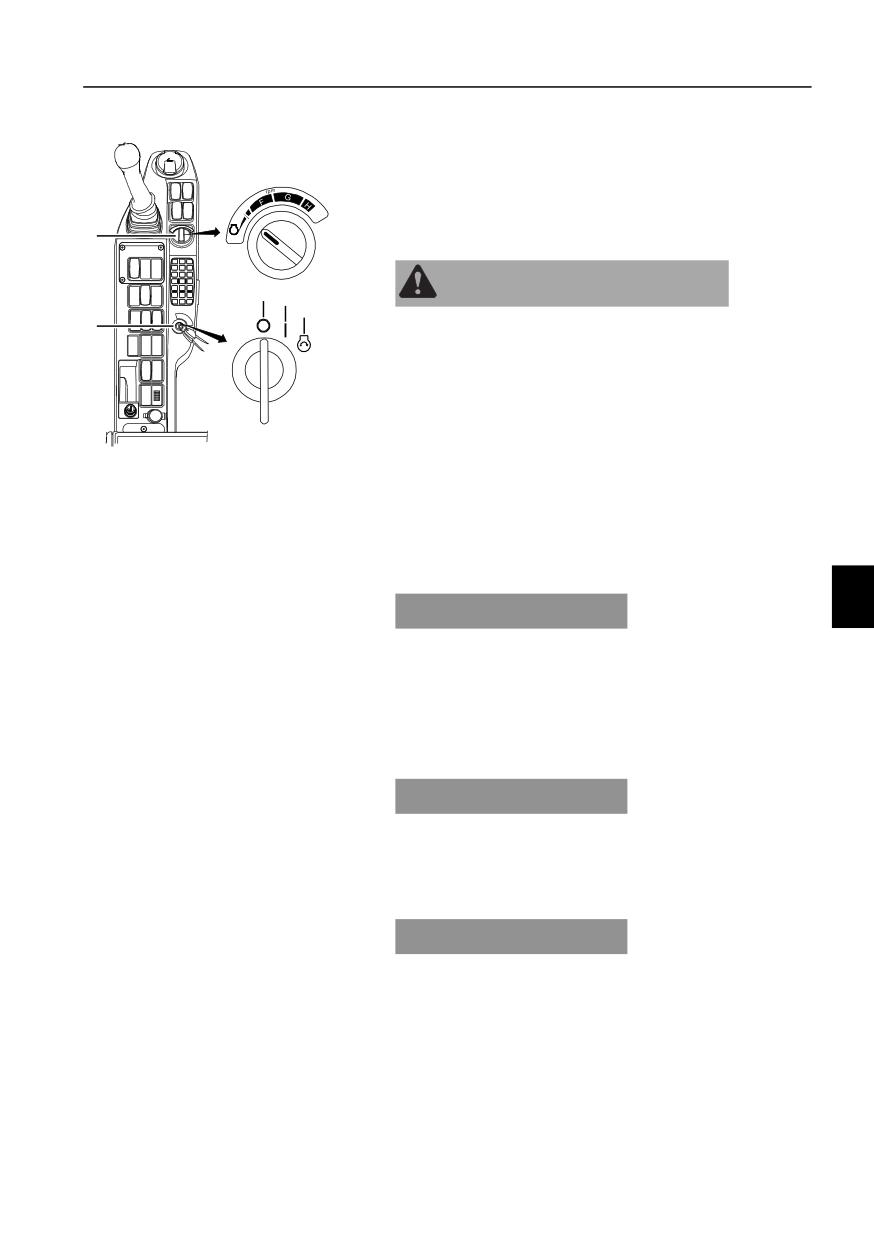

A Переключатель управления

направлениям.

оборотами двигателя

B Выключатель зажигания

• Не прикасайтесь к рычагам управления или

переключателям при запуске.

Положение выключения (0)

• Перед началом работы подайте звуковой

Положение работы

сигнал.

(предварительного подогрева)

(1)

Положение пуска (2)

УВЕДОМЛЕНИЕ

Не удерживайте ключ зажигания в пусковом

положении дольше 20 секунд, так как это может

серьезно повредить систему запуска двигателя.

Если двигатель не запускается, поверните ключ

назад в выключенное положение, подождите

пару минут и повторите попытку.

УВЕДОМЛЕНИЕ

Если двигатель работает странно, издает

необычные звуки или сильно вибрирует, то

следует немедленно повернуть ключ зажигания

в положение остановки.

УВЕДОМЛЕНИЕ

Перед повторным запуском дождитесь полного

выключения электрической системы.

Поверните переключатель оборотов

двигателя (А) в положение медленной

скорости и переместите ключ зажигания в

рабочее положение.

Подайте звуковой сигнал и предупредите

других рабочих и людей, находящихся

поблизости, о том, что вы собираетесь

Инструкции по эксплуатации

Запуск двигателя

161

Запуск двигателя в холодную погоду

Поверните переключатель оборотов

двигателя (А) в положение низких оборотов.

Поверните ключ зажигания в рабочее

V1065729

положение (предпускового подогрева) и

Индикатор предварительного

подождите пока не закончится подогрев. В

подогрева воздуха

это время на индикаторном экране I-ECU

будет показываться символ нагрева.

По окончании предварительного подогрева

подайте звуковой сигнал и предупредите

других рабочих и людей, находящихся

поблизости, о том, что вы собираетесь

запускать машину. Последовательность

запуска смотрите на стр. 46.

Поверните ключ зажигания в пусковое

положение.

Отпустите ключ после запуска двигателя.

Прогрейте машину. Поездите на низкой

скорости с небольшим грузом для прогрева

моторного масла и гидравлической системы.

УВЕДОМЛЕНИЕ

Перед началом работы при температуре ниже

-15 °C (+5 °F) дайте двигателю поработать на

низких оборотах холостого хода в течение 10-15

минут для прогрева двигателя и гидравлической

системы.

Используйте смазочное масло,

рекомендованное для зимнего применения.

Смотрите стр. 315.

В холодное время года заполняйте бак

топливом в конце каждой рабочей смены. Это

уменьшит вероятность образования в баке

конденсата.

Инструкции по эксплуатации

162

Запуск двигателя

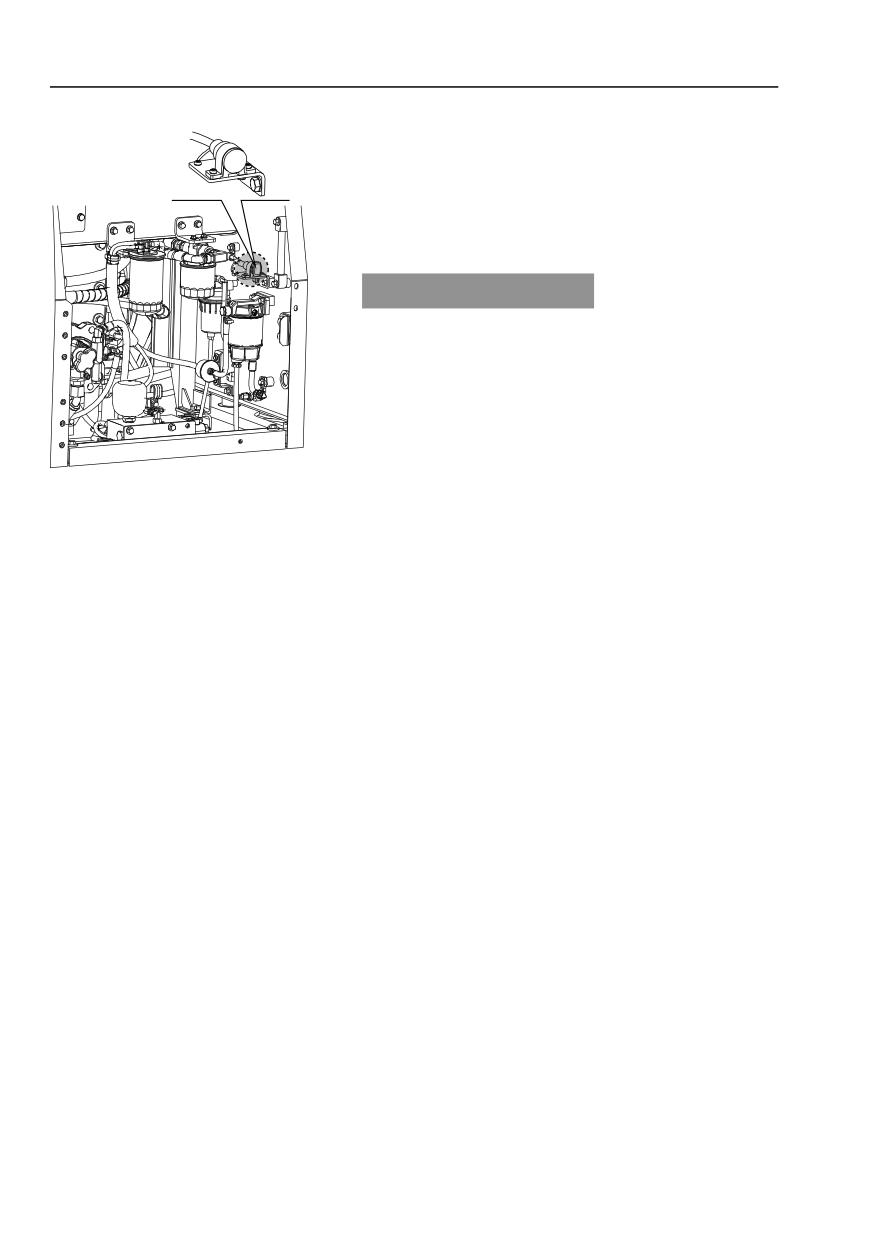

Нагреватель блока двигателя

(дополнительное оборудование)

Это оборудование предназначено для

уменьшения нагрузки на двигатель, которая

приводит к повышенному износу при запуске в

холодную погоду.

УВЕДОМЛЕНИЕ

Машина может быть оборудована

нагревателем блока цилиндров, рассчитанным

на напряжение 120 В или 240 В. Сравните

значения напряжения в сети со значением на

нагревателе блока цилиндров.

V1163075

Разъем для нагревателя

Инструкции по эксплуатации

Запуск двигателя

163

Запуск с добавочными батареями

ПРЕДУПРЕЖДЕНИЕ

Риск взрыва.

При подключении полностью заряженной

батареи к разряженной или замерзшей может

произойти взрыв батарей.

Не запускайте от внешнего источника машину с

полностью разряженной или замерзшей

батареей.

При запуске с добавочными батареями

убедитесь, что их напряжение или напряжение

других источников питания равно напряжению

батарей машины. Если для запуска

используется батарея другой машины, то на ней

должен быть выключен двигатель.

УВЕДОМЛЕНИЕ

Не пытайтесь запустить двигатель, когда

зарядное устройство батареи все еще

подключено к сети. Это может привести к

серьезному повреждению электронных блоков

управления.

ВЫКЛЮЧИТЕ выключатель массы

аккумулятора.

Снимите изолирующие колпачки с клемм

батареи машины.

Подсоедините две 12 В батареи следующим

образом:

Присоедините соединительный кабель (+)

дополнительной батареи к клемме (+)

батареи машины.

Присоедините другой соединительный

кабель от клеммы (-) дополнительной

батареи к точке заземления на машине.

УВЕДОМЛЕНИЕ

Не подключайте заземление к тележке машины.

Это может привести к серьезному повреждению

поворотного подшипника.

Инструкции по эксплуатации

164

Запуск двигателя

Подключите батареи к машине, включив

выключатель массы аккумулятора.

Запустите двигатель при помощи

выключателя зажигания в кабине.

Оставьте батареи подключенными на 5-10

минут после запуска двигателя.

Отключите клемму соединительного провода

сначала от шасси машины, а затем другую

клемму - от (-) разъема добавочной батареи.

В последнюю очередь отключите

соединительный провод между (+)

разъемами.

10 Установите защитные колпачки на клеммы

батареи.

Прогрев

При низких температурах гидравлическая

система машины может реагировать медленно.

До достижения системой рабочей температуры

работайте особенно внимательно, иначе

машина может совершать неожиданные

перемещения.

Инструкции по эксплуатации

Прогрев гидравлической системы

165

Прогрев гидравлической

системы

Масло в гидравлической системе машины

используется для работы гидравлических

цилиндров различного оборудования и

гидромоторов хода. При охлаждении вязкость

масла увеличивается.

Поэтому гидравлическое оборудование

машины работает медленнее, чем при

разогретом масле.

Использование гидравлических функций

вблизи положений конца их хода без

предварительного прогрева системы может

вызвать повреждение машины.

ВНИМАНИЕ!

Очень медленно и осторожно работайте с

функциями машины (ход, поворот и навесные

устройства).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы путем раздавливания.

При низких температурах гидравлическая

система может реагировать с замедлением, что

может привести к неадекватным

перемещениям.

До достижения рабочей температуры

работайте с гидравликой осторожно.

УВЕДОМЛЕНИЕ

Не ускоряйте прогрев масла, ускоренный

прогрев может привести к повреждению

машины.

ПРЕДУПРЕЖДЕНИЕ

Опасность раздавливания.

Неожиданное движение навесных устройств

может привести к серьезной травме или смерти

рабочих возле машины.

Вспомогательное оборудование быстро

откликается на перемещение рычагов.

Работайте с органами управления осторожно.

Инструкции по эксплуатации

166

Прогрев гидравлической системы

Запустите двигатель и дайте ему поработать

на низких оборотах холостого хода в течение

5 минут.

Затем увеличьте обороты двигателя прим.

до 1200 об/мин.

Строго придерживайтесь приведенных ниже

инструкций.

Если зеленый индикатор температуры

Hydraulics

гидравлического масла закрывает более 1/5

Oil Temperature

части до положения Hi (высокий уровень), то

переходите к следующим шагам 4 и 5.

Если зеленый индикатор температуры

гидравлического масла закрывает менее 1/5

(1/5)

V1140829

части до положения Hi (высокий уровень), то

Экран температуры гидравлического

слегка поднимите стрелу и поработайте

масла

функциями ковша к себе/от себя в течение

5 минут (выжидайте 2-3 секунды после 1

операции, т.е. ковш к себе или ковш от себя).

Если через 5 минут зеленый индикатор

температуры гидравлического масла не

достиг 1/5 части шкалы, то сверните ковш к

себе и удерживайте рычаг управления в

этом положении в течение 10 секунд до

достижения давления сброса. Отпустите

рычаг управления на 5 секунд и повторите

операцию до тех пор, пока зеленый

индикатор не достигнет 1/5 шкалы.

Поверните ковш от себя с помощью рычага

управления и дайте ему повернуться до

конца хода.

Затем выполните несколько движений

стрелой и рукоятью, поверните надстройку и

проедьте вперед-назад для распределения

прогретого гидравлического масла по всем

гидроцилиндрам и гидромоторам.

Выполняйте эти движения до тех пор, пока

гидравлическая система не достигнет рабочей

температуры или движения не станут

достаточно быстрыми.

Переезд на короткое расстояние

Перемещение машины на короткое расстояние

(например, при погрузке / разгрузке на трейлер)

может быть выполнено без полного

прогревания. Эта операция должна

проводиться очень внимательно. В этих

условиях обороты двигателя не должны

превышать 1200 об/мин, переключатель

Инструкции по эксплуатации

168

Управление

УВЕДОМЛЕНИЕ

Чтобы не ухудшать смазку двигателя, машина

не должна наклоняться более чем на 35

градусов в любом направлении. Кроме этого, на

таком уклоне будет неудобно работать, так как

машина может стать неустойчивой и

несбалансированной под нагрузкой.

ВНИМАНИЕ!

Не отжимайте гусеницу более чем на 35

градусов с помощью навесного устройства - это

может вызвать повреждение противовеса.

ВНИМАНИЕ!

Если машина оборудована системой

предупреждения о движении, то

предупреждающий сигнал будет звучать при

нажатии на рычаги или педали.

Дополнительную рабочую информацию см. на

стр. 96.

Инструкции по эксплуатации

Остановка

169

Остановка

Выберите максимально ровное место для

стоянки машины.

Опустите навесное устройство на землю.

Дайте двигателю поработать на малых

оборотах холостого хода в течение примерно

2 минут перед остановкой. Если этого не

сделать, то смазка турбокомпрессора может

оказаться недостаточной, что сократит срок

его службы и может привести к заклиниванию

подшипников.

Поверните выключатель зажигания в

положение остановки.

Переместите рычаг блокировки управления

вниз для надежного отключения

гидравлической системы.

Если машина должна быть оставлена на

длительное время, то отключите

выключатель батареи.

Помните, что риск кражи можно сократить, если

принять следующие меры:

- Вынуть выключатель зажигания, если машина

оставляется без присмотра.

- Закрыть двери и крышки после работы.

- Отключить питание выключателем батареи и

вынуть ключ выключателя батареи.

- Оставлять машину на стоянку в тех местах,

где минимизирован риск кражи или

повреждения.

- Забрать из кабины все ценные вещи,

например, мобильный телефон, компьютер,

радио и сумки.

- Привязать машину цепью.

Гравировка номера PIN или номера

государственной лицензионной пластины на

окнах машины облегчает идентификацию

машины в случае кражи.

Инструкции по эксплуатации

170

Парковка

УВЕДОМЛЕНИЕ

Выберите для стоянки машины ровную

площадку. Если машины приходится

устанавливать на стоянку на уклоне, то

гусеницы должны быть заблокированы

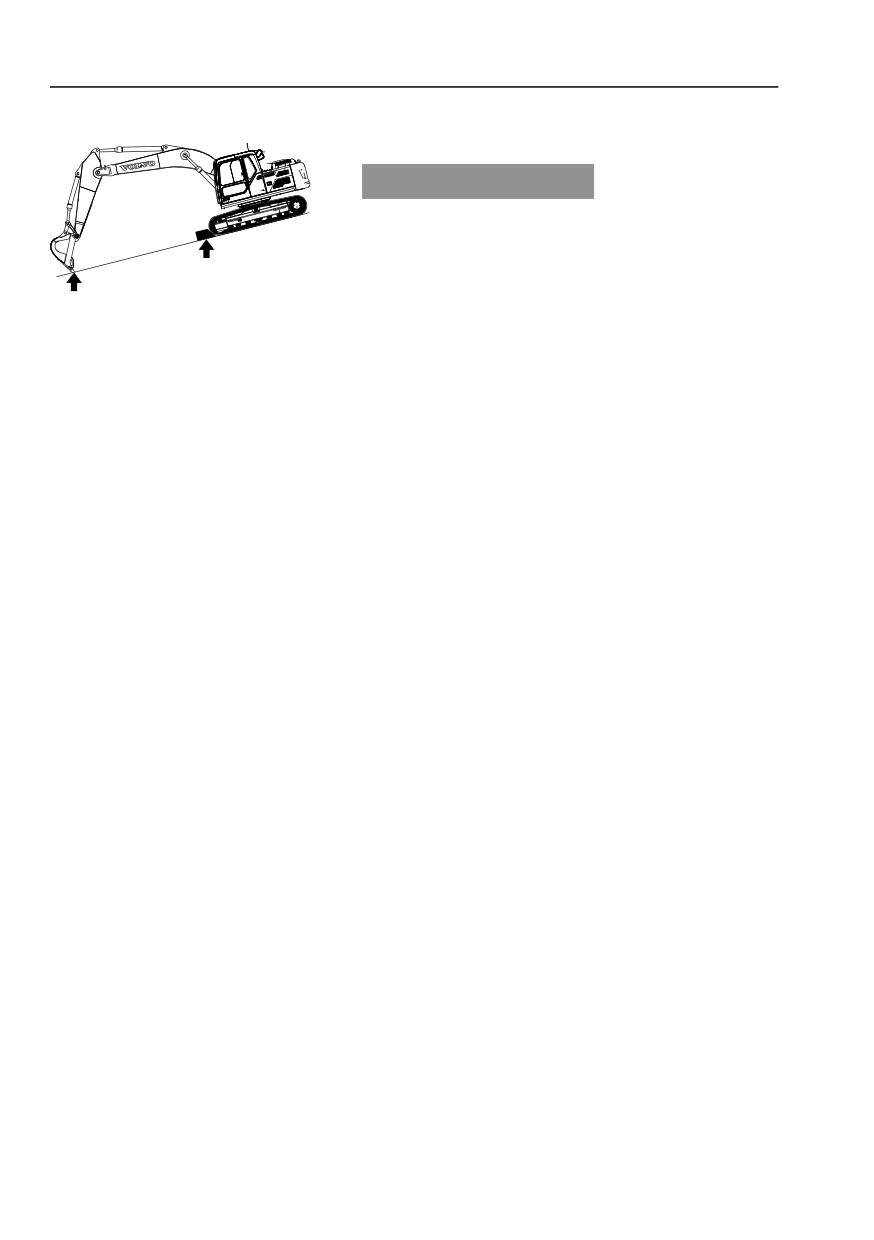

V1159309

деревянными блоками, а зубья ковша -

вдавлены в землю.

Оставляйте машину на стоянке в положении,

которое обеспечивает защиту штоков

гидроцилиндров от действия влаги, пыли и

повреждения.

Следуйте указаниям в пунктах 3 - 6 раздела

"Остановка".

Закройте и зафиксируйте все окна, двери и

крышки.

Длительная стоянка

Примите меры, описанные для стоянки, и в

дополнение к ним:

Помойте машину и покрасьте дефекты,

чтобы избежать появления ржавчины.

Проверьте на наличие утечек масла или

жидкости, а также дефектов навесных

устройств и гусениц. Замените или

отремонтируйте все поврежденные или

изношенные компоненты.

Обработайте подверженные внешнему

воздействию части антикоррозионным

составом, тщательно смажьте машину и

защитите неокрашенные детали, типа

штоков цилиндров.

Заполните топливный бак и бак

гидравлического масла до максимальных

отметок.

Убедитесь, что температура замерзания

охлаждающей жидкости достаточно низкая

(при холодной погоде).

Установите машину на ровную, твердую

поверхность, где нет риска примерзания,

сползания и затопления.

При хранении машины в условиях чрезмерно

низких температур, извлеките из нее

батареи, и храните их при комнатной

температуре. Устанавливайте батареи

Инструкции по эксплуатации

Парковка

171

только на деревянную/пластиковую/

резиновую поверхность.

Закройте выхлопную трубу (при стоянке на

улице).

УВЕДОМЛЕНИЕ

Запускайте двигатель один раз в месяц и

давайте ему поработать в течение одного часа.

По достижении рабочей температуры

поработайте всеми системами машины.

Проверка после длительной стоянки

Все уровни масла и жидкостей.

Натяните все ремни.

Воздушный фильтр

Проверьте гидравлические шланги

Уплотнения

Инструкции по эксплуатации

172

Извлечение и буксировка

ПРЕДУПРЕЖДЕНИЕ

Опасность травм.

Неисправность или несоответствие подъемного оборудования может привести к

обрыву машины с крана, несчастному случаю, тяжелой травме или смерти.

Используйте сертифицированные кабели, стропы, серьги, цепи и крюки с

адекватной грузоподъемностью. Никогда не поднимайте машину вместе с людьми.

ПРЕДУПРЕЖДЕНИЕ

Опасность самопроизвольного скатывания машины.

Неправильные процедуры буксировки машины, а также использование

неисправного оборудования может вызвать отцепление машины от буксировщика,

что может привести к аварии, серьезным травмам или летальному исходу.

Тщательно придерживайтесь инструкций по буксировке и используйте только

сертифицированное буксировочное оборудование соответствующего класса

нагрузки.

ВНИМАНИЕ!

Используйте только задний буксировочный

крюк и точку присоединения буксировочной

тяги.

Извлекающее устройство используется при

сползании машины на болотистую почву или

при ее поломке.

Присоедините трос при извлечении или для

буксировки так, как это показано на

иллюстрации. Убедитесь в правильности

подсоединения серьги достаточной

прочности.

Максимальная скорость буксировки на

короткое расстояние - 2 км/ч. Для буксировки

на длинные расстояния используйте другие

способы транспортировки.

Угол буксировочного каната должен быть

минимальным

Угол при вытаскивании не должен

отклоняться более 20° от горизонтальной

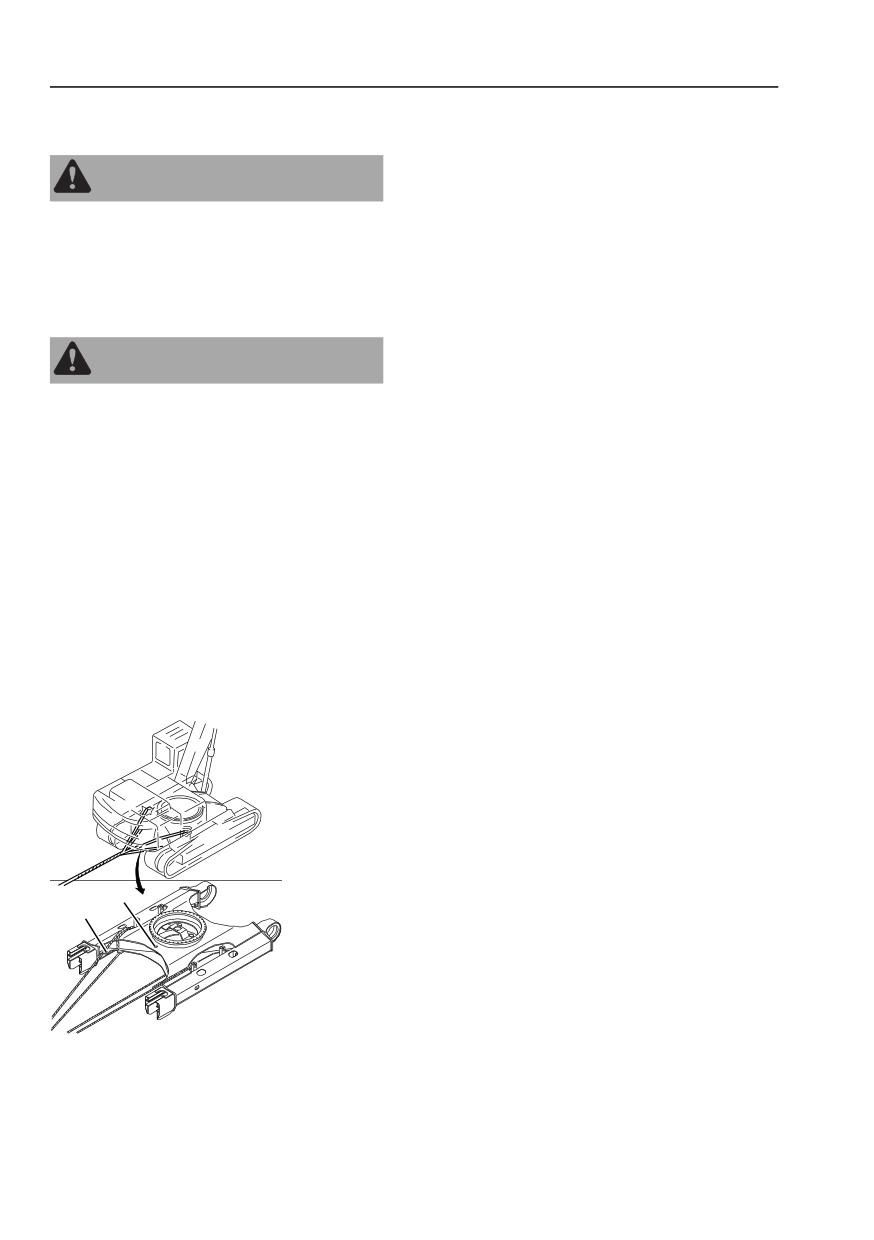

V1080395

плоскости перемещения каната и

продольной оси машины.

На нижней раме есть отверстие (А) для

крепления тросов, которые можно использовать

только при буксировке легких объектов.

Трос нужно подсоединить к отверстию (А).

Инструкции по эксплуатации

Извлечение и буксировка

173

Допустимые усилия для отверстия (А) при

буксировке:

- 6600 кг (14,550 lb)

ВНИМАНИЕ!

Не используйте для буксировки и извлечения

машины крепежные отверстия (В). Они

предназначены только для фиксирования

машины при транспортировке. Смотрите стр.

177.

Ручное отпускание ходового тормоза

Чтобы можно было работать с машиной при

поломке компонентов бортового гидромотора,

необходимо произвести освобождение

основного тормоза.

Приложите гидравлическое давление в 40 кг/

см² (569 psi) к порту (А) на бортовом

гидромоторе.

После удаления заглушек соедините

гидравлическим шлангом порты (В) и (С).

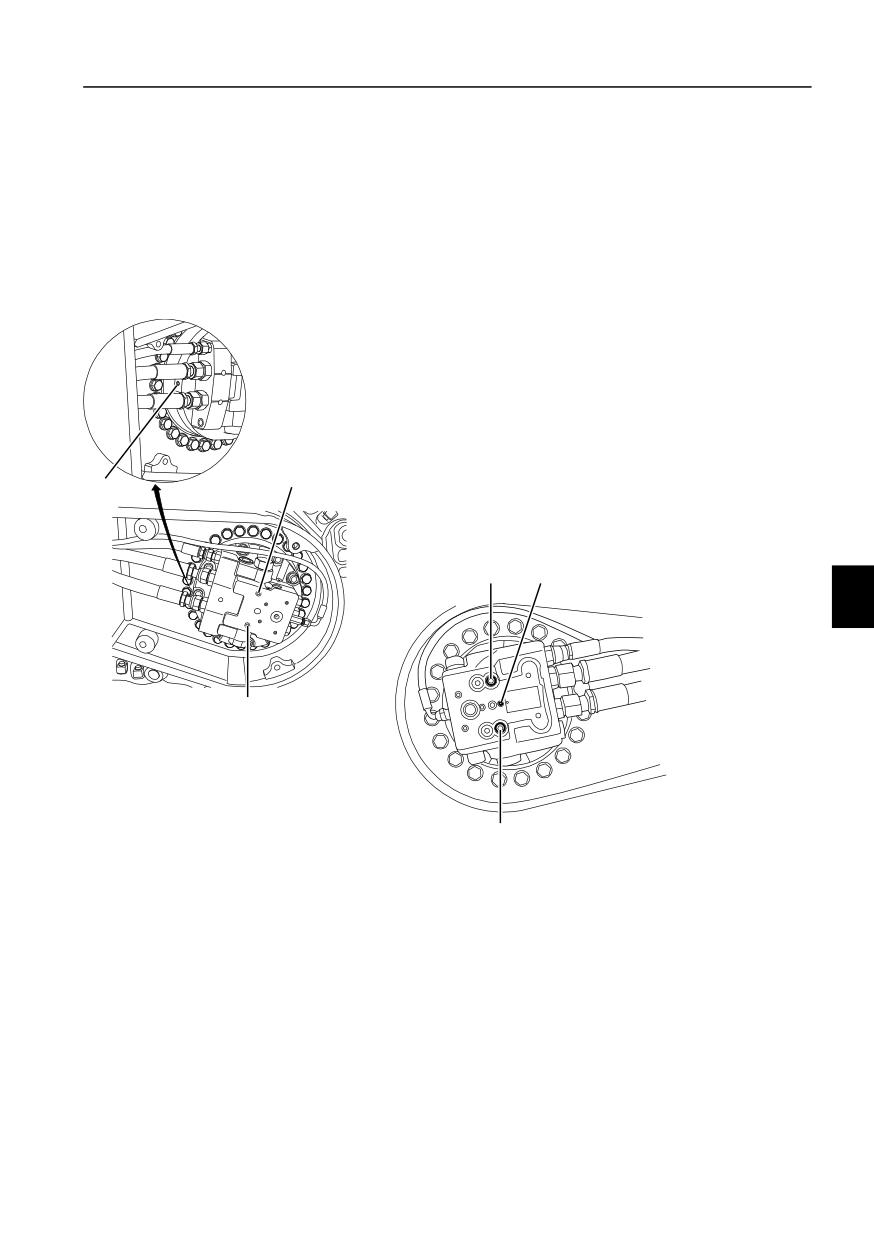

V1099531

EC140D LM

A Порт освобождения тормоза

B Порт манометра

C Порт манометра

V1108192

EC140D L

A Порт освобождения тормоза

В Порт манометра

C Порт манометра

Инструкции по эксплуатации

174

Транспортировка машины

Измерения перед транспортировкой

машины

ВНИМАНИЕ!

Погрузка, размещение, строповка и крепление

при транспортировке машины на трейлере или

другом автомобиле должны выполняться в

соответствии с местными и государственными

законами или правилами. Пожалуйста,

свяжитесь с авторизованным персоналом или

дилером компании Volvo CE для получения

любой необходимой информации.

ВНИМАНИЕ!

Оператор, выполняющий любые работы по

транспортировке должен быть ознакомлен с

рабочей информацией и соответствующими

правилами.

ВНИМАНИЕ!

Если на машине установлен антивандальный

комплект, то его необходимо снять перед

транспортировкой машины. Проверьте местные

или национальные правила.

Технические данные, масса и размеры

машины в полной комплектации и

разобранном состоянии

Масса и размеры будут очень полезными для

выбора метода крепления и транспортировки

демонтированных частей. Для выполнения

требований и законов в некоторых регионах

используйте технические данные, массы и

размеры машины. Смотрите стр. 341, 347 и

351.

Солнцезащитный экран, закрывание

Солнцезащитный экран может открыться при

транспортировке из-за вибрации машины.

Поэтому его следует плотно закрыть.

Инструкции по эксплуатации

Транспортировка машины

175

Спутниковая антенна, складывание

(дополнительное оборудование)

При транспортировке машины или ее

использовании в ограниченных по высоте зонах

можно повредить спутниковую антенну.

Сложите спутниковую антенну (А) с помощью

пружины (В) как показано на рисунке. В этом

случае связь машины со спутником будет

ограничена.

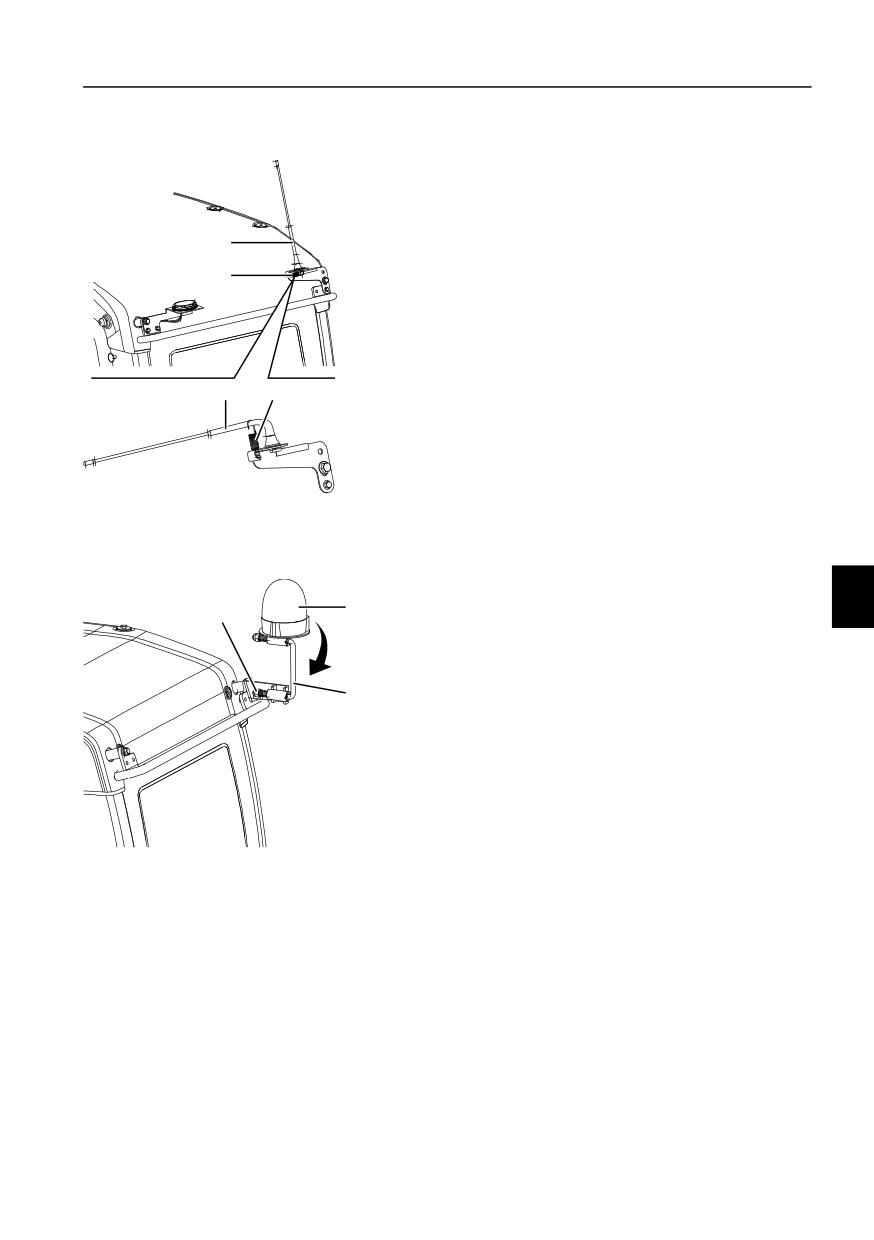

V1099532

A Спутниковая антенна

B Пружина

Галогенный проблесковый маячок,

складывание (дополнительное

оборудование)

Сложите кронштейн (В)проблескового маячка

(А) при транспортировке машины, чтобы

избежать его повреждения.

Ослабьте винт (С) и поверните вниз

проблесковый маячок (А).

Закрепите винт (С).

V1099574

Светодиодный вращающийся

проблесковый маячок (дополнительное

оборудование)

Снимите проблесковый маячок (А) при

транспортировке машины, чтобы избежать его

повреждения.

Инструкции по эксплуатации

176

Транспортировка машины

Открутите винт-барашек (В) и снимите

проблесковый маячок (А).

При транспортировке держите проблесковый

маячок (А) в кабине.

Наденьте резиновый чехол (D) на кронштейн

(С).

ВНИМАНИЕ!

V1152462

Если вы снимите проблесковый маячок

обязательно наденьте на трубу-держатель

резиновый чехол. Это защитит ее от коррозии и

повреждений.

Инструкции по эксплуатации

Транспортировка машины

177

Крепление машины

ПРЕДУПРЕЖДЕНИЕ

Опасность раздавливания.

При погрузке машины материал может выпасть.

Убедитесь, что во время погрузки возле

машины нет людей.

ВНИМАНИЕ!

Убедитесь, что погрузочные аппарели и

платформы свободны от масла, грязи, льда, и

машина не может с них соскользнуть.

УВЕДОМЛЕНИЕ

При погрузке и выгрузке машины необходимо

дезактивировать функцию автоматического

холостого хода с помощью кнопки на клавиатуре

во избежание резкого увеличения скорости.

УВЕДОМЛЕНИЕ

При погрузке и выгрузке машины включите

низкие обороты двигателя и низкую скорость.

Установите трейлер на твердую

горизонтальную поверхность.

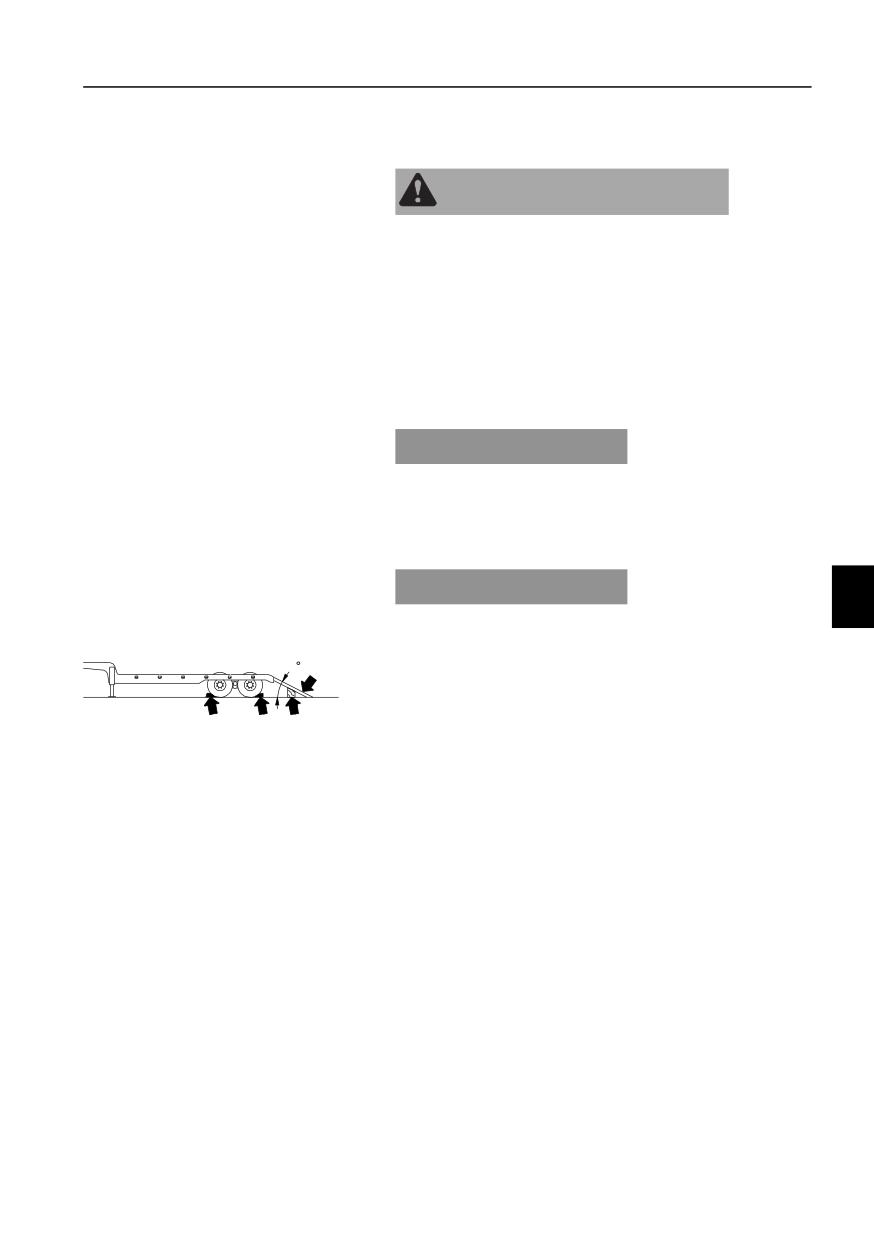

V1065808

Включите тормоз трейлера.

Установите башмаки (А) под передние и

задние колеса трейлера.

Надежно зафиксируйте погрузочные

аппарели (В).

- Убедитесь, что прочность, ширина, длина и

толщина настилов достаточна для

безопасной погрузки.

- Убедитесь, что угол наклона погрузочной

аппарели не превышает 15°.

Проверьте, имеют ли правая и левая

погрузочные аппарели одинаковую высоту.

Инструкции по эксплуатации

178

Транспортировка машины

Выберите направление и медленно

заезжайте на погрузочные аппарели и

настил / платформу трейлера. Заблокируйте

каждую гусеницу и закрепите машину,

привязав ее с достаточной номинальной

нагрузкой так, чтобы исключить

перемещение.

- Погрузите машину так, чтобы шток

цилиндра ковша не соприкасался с

трейлером.

- Во время нахождения машины на

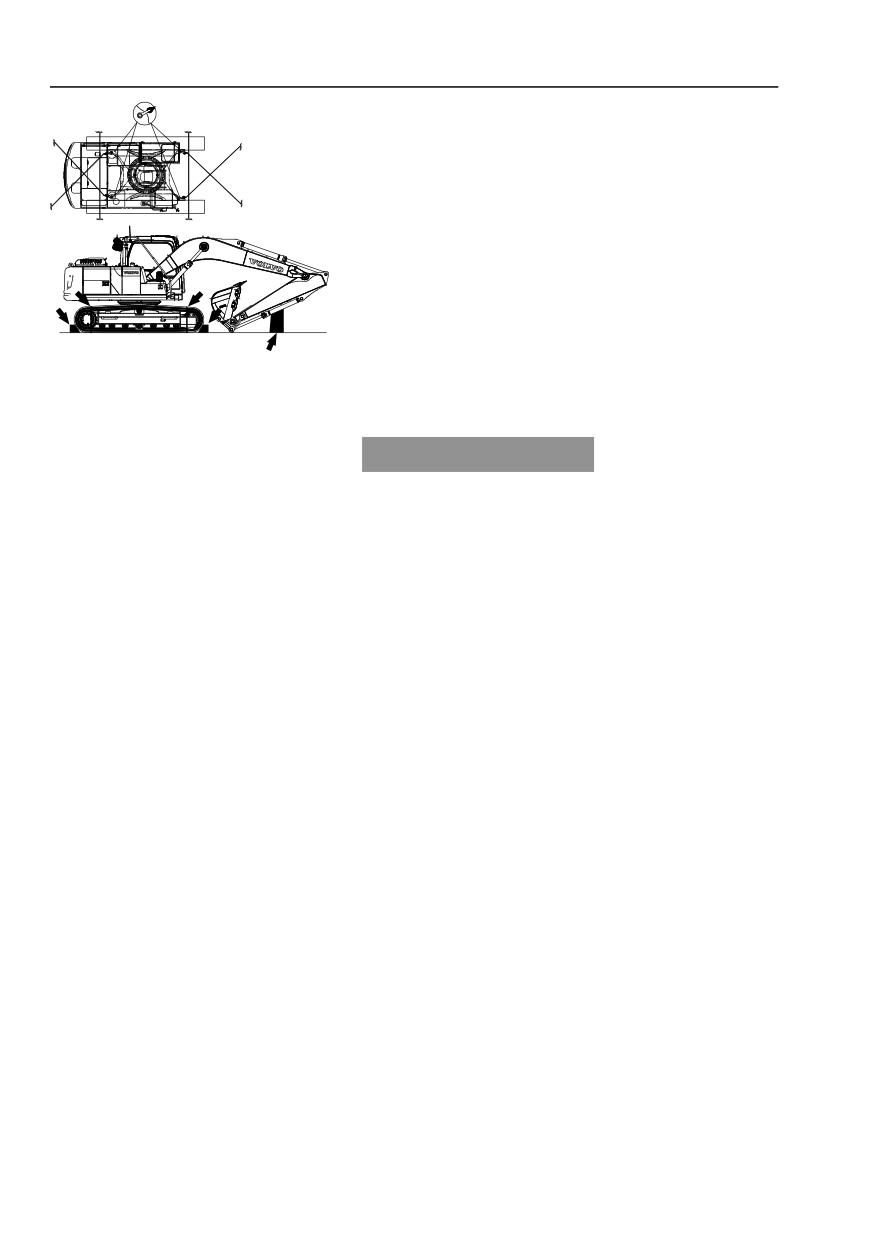

V1159310

погрузочной аппарели ни в коем случае не

используйте другие рычаги, кроме рычагов

(педалей) хода.

УВЕДОМЛЕНИЕ

Не выдвигайте цилиндра рукояти или ковша на

всю длину хода - возникает риск их

повреждения.

Остановите машину.

Если некоторые компоненты машины были

демонтированы, то их следует также

правильно погрузить. При необходимости,

положите подставки сбоку или под

отсоединенные компоненты.

Выньте ключ зажигания.

10 ВЫКЛЮЧИТЕ выключатель батареи.

11 Закройте дверь и окна.

12 Закройте выхлопную трубу для

предотвращения повреждения

турбонагнетателя.

13 Убедитесь в надежности крепления машины

или демонтированных компонентов.

Инструкции по эксплуатации

Транспортировка машины

179

Подъем машины

ПРЕДУПРЕЖДЕНИЕ

Опасность травм.

Неисправность или несоответствие подъемного

оборудования может привести к обрыву

машины с крана, несчастному случаю, тяжелой

травме или смерти.

Используйте сертифицированные кабели,

стропы, серьги, цепи и крюки с адекватной

грузоподъемностью. Никогда не поднимайте

машину вместе с людьми.

ПРЕДУПРЕЖДЕНИЕ

Опасность раздавливания.

Падающий груз может вызвать увечья.

Не стойте под подвешенным грузом.

Используйте соответствующее подъемное и

погрузочное оборудование.

ВНИМАНИЕ!

Неверно выбранное / неисправное

оборудование или неверные методы подъема

могут привести к аварии. Поэтому тщательно

придерживайтесь приведенных ниже

рекомендаций.

Опускайте машину на плоскую ровную

горизонтальную поверхность.

Запустите двигатель и расположите ковш,

рукоять и стрелу так, как показано на

иллюстрации. Расположите стрелу

надстройки над натяжными звездочками.

Переместите вниз рычаг блокировки

управления для надежного отключения

гидравлической системы, см. стр. 112.

Остановите двигатель, проверьте

безопасность расположения машины.

Закройте и зафиксируйте ветровое окно,

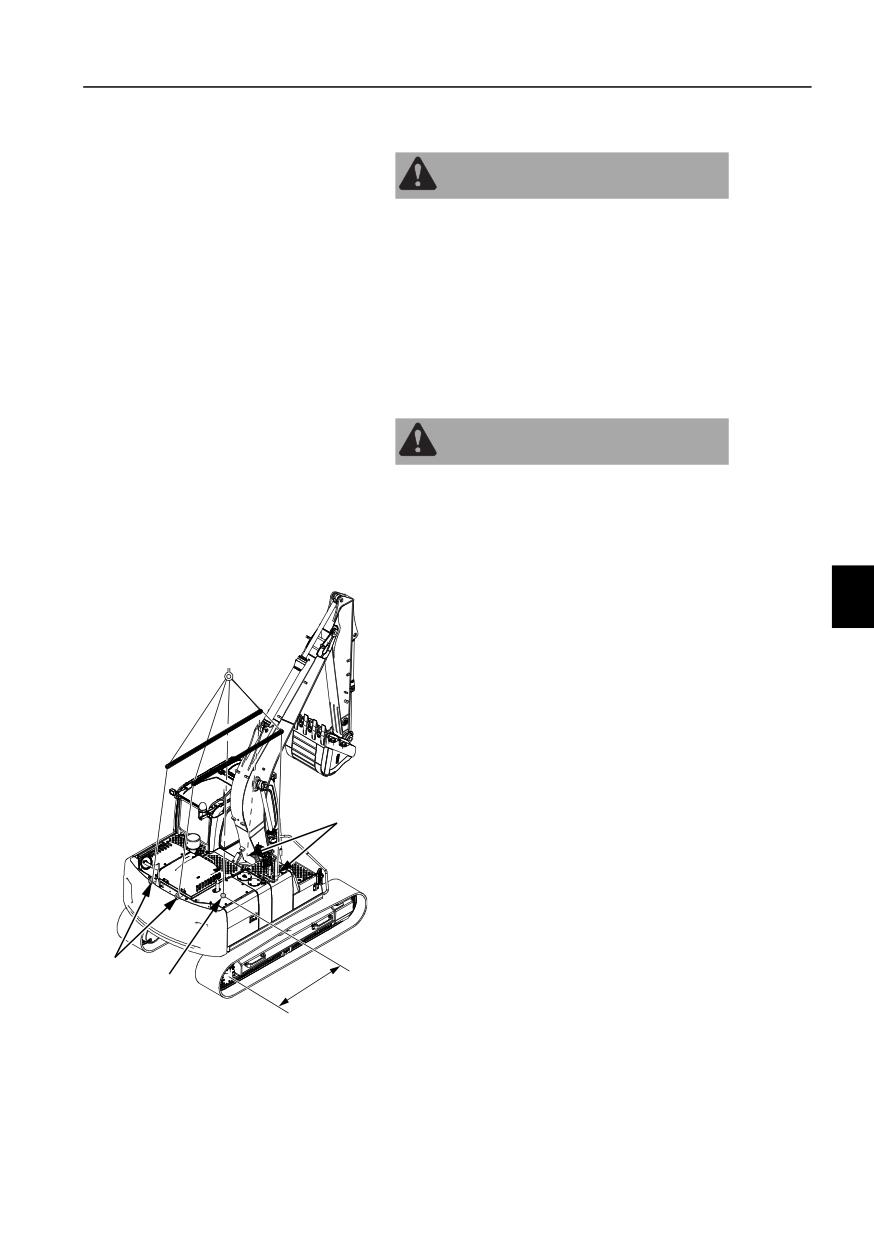

V1163094

дверь кабины и капот двигателя.

A 1280 мм (50,4 дюйма)

Подсоедините подъемные троса или

B Центральная отметка для центра

такелаж, как показано на наклейке,

тяжести

C Точки строповки

касающейся подъема машины. Такелажное

оборудование должно иметь достаточную

прочность, чтобы выдержать вес машины в

точках подъема.

Volvo EC140D гусеничный экскаватор. Руководство оператора (2018 год) - часть 3
