Volvo EC140D гусеничный экскаватор. Руководство оператора (2018 год)

Серийный номер 230001 - 310000

EC140D

Предисловие

РУКОВОДСТВООПЕРАТОРА

Это руководство оператора служит пособием по

правильному использованию и техническому

обслуживанию машины. Его следует внимательно изучить

перед запуском и эксплуатацией машины или перед

выполнением на ней любого профилактического

Содержание

обслуживания.

Храните руководство в кабине так, чтобы оно всегда было

под рукой. При потере немедленно замените его новым.

Руководство оператора описывает сферы применения,

Общее описание

для которых главным образом предназначена машина.

Оно написано для применения на всех рынках. Поэтому

мы просим вас не обращать внимания на разделы,

которые не применимы к вашей машине или тем работам,

Панели приборов

которые вы на ней выполняете.

ВНИМАНИЕ!

Если данное руководство описывает более чем одну

Другие органы управления

машину, то приведенная в нем информация относится ко

всем машинам, если не указывается обратное.

Было потрачено очень много времени для того, чтобы

Инструкции по эксплуатации

сконструировать и изготовить максимально эффективную

и безопасную машину. Несчастные случаи, которые, не

смотря на это, все же происходят, обычно обусловлены

человеческим фактором. Осторожный сознательный

Техника управления

оператор и поддерживаемая в хорошем состоянии

машина образуют безопасное, эффективное и выгодное

сочетание. Исходя из этого читайте и следуйте

Меры безопасности

инструкциям по технике безопасности.

при обслуживании

Путем изменения конструкции мы постоянно стремимся

улучшить нашу продукцию и сделать ее более

эффективной. Мы оставляем за собой право делать это

Техническое обслуживание

без обязательства вносить эти улучшения в продукцию,

которая уже поставлена. Мы также оставляем за собой

право изменять данные, оборудование, инструкции по

обслуживанию и уходу без предварительного

Технические характеристики

уведомления.

Алфавитный указатель

Предисловие

Правила техники безопасности

В обязанности оператора входит знать и выполнять все

применимые государственные и местные правила техники

безопасности. Инструкции по технике безопасности,

приводимые в этом руководстве, относятся только к тем

случаям, когда нет соответствующих государственных

или местных правил техники безопасности.

ОПАСНО

Знак безопасности в сочетании с этим сигнальным словом

указывает на опасную ситуацию, которая, если не будет

исключена, приведет к смерти или серьезной травме.

Опасность связана только с наиболее критическими

ситуациями.

ПРЕДУПРЕЖДЕНИЕ

Знак безопасности в сочетании с данным сигнальным

словом предупреждает об опасной ситуации, которая,

если не будет предотвращена, может привести к

смертельному исходу или серьёзной травме.

ВНИМАНИЕ

Знак безопасности в сочетании с данным сигнальным

словом предупреждает об опасной ситуации, которая,

если не будет предотвращена, может привести к травме

средней тяжести или лёгкому ранению.

УВЕДОМЛЕНИЕ

Указывает на потенциально опасные ситуации, которые

могут привести к повреждению машины.

ВНИМАНИЕ!

Используется для извещения об информации по

установке, эксплуатации или техническому

обслуживанию, которая является важной, но не относится

к опасности.

Изучите возможности и ограничения вашей

машины!

Предисловие

Идентификационные номера

Запишите ниже идентификационные номера машины и ее компонентов. Всегда

используйте эту информацию при консультациях с производителем или при заказе

запасных частей.

Volvo Group Korea Co., Ltd.

Производитель:

Сеонгсан-гу, Чангвон-см, Гиеонгсангнам-до, Корея

51710

PIN машины (серийный

номер)

Двигатель

Главный насос

Гидромотор поворота

Бортовой гидромотор

Главный управляющий

клапан

• Присылайте Ваши комментарии к Руководству оператора по адресу om@volvo.com.

• Открытый исходный код, используемый в данном продукте, может быть получен со

следующего вебсайта. (http://webdoc.volvo.co.kr/exc-oss)

Содержание

Предисловие

Идентификационные номера

Общее описание

Общий вид машины

Маркировка «CE», директива по ЭМС

Устройства связи, установка

Компоненты, связанные с

безопасностью

Таблички с информацией об изделии

Информационные и предупреждающие

таблички

Панели приборов

Левая приборная панель

Передняя приборная панель

Блок дисплея

Правая приборная панель

Задняя приборная панель

Другие органы управления

Органы управления

Кабина

104

Блокировка системы управления

112

Комфорт оператора

113

Инструкции по эксплуатации

147

Правила техники безопасности во

время работы

153

Мероприятия перед началом работы

158

Запуск двигателя

159

Прогрев гидравлической системы

165

Управление

168

Остановка

169

Парковка

170

Извлечение и буксировка

172

Транспортировка машины

174

Содержание

Техника управления

181

Вибрации, передающиеся на тело

оператора

182

Правила проведения земляных работ

184

Работа в опасных местах

188

Рабочее оборудование

200

Навесные устройства, присоединие и

отсоединение

202

Ковши

219

Гидромолот

223

Клапаны защиты от разрыва шлангов

226

Выбор траков гусениц

228

Подъем грузов

229

Сигнальная схема

234

Меры безопасности при

обслуживании

237

Положение для технического

обслуживания

238

Прочитать перед проведением

обслуживания

239

Вход, выход и подъем на машину

245

Противопожарные мероприятия

246

Обращение с вредными материалами ... 249

Обращение с тросом, трубами и

шлангами

254

Техническое обслуживание

256

Таблица смазки и обслуживания

258

Техническое обслуживание, каждые 10

часов

268

Техническое обслуживание, каждые 50

часов

271

Техническое обслуживание, каждые

250 часов

277

Техническое обслуживание, каждые

500 часов

280

Техническое обслуживание, каждые

1000 часов

283

Техническое обслуживание, каждые

2000 часов

286

Техническое обслуживание, каждые

4000 часов

289

Техническое обслуживание, по

необходимости

290

Содержание

Технические характеристики

315

Рекомендуемые смазочные материалы . 315

Топливная система

322

Емкости и интервалы замены

328

Двигатель

331

Электрооборудование

332

Кабина

337

Гидравлическая система

339

Вес машины

341

Давление на грунт

343

Размеры

347

Рабочие зоны выемки

353

Рекомендуемые размеры ковшей

355

Усилия резания

357

Грузоподъемности

360

Журнал обслуживания

368

Алфавитный указатель

371

Общее описание

V1159308

Применение

Машина предназначена для использования в

нормальных условиях и для выполнения

операций, описанных в руководстве оператора.

Если она используется для других целей или в

потенциально опасных услових, например, во

взрывоопасной атмосфере, местах, где в

воздухе присутствует асбестовая пыль и т.д., то

должны выполняться особые правила техники

безопасности, а машина должна быть

оборудована специальными приспособлениями

для такого использования. Для получения

дополнительной информации свяжитесь с

производителем или дилером.

Требования по охране окружающей

среды

Во время эксплуатации, техобслуживания и

ремонта машины необходимо соблюдать

правила по охране окружающей среды. При

проведении любых работ, связанных с

машиной, необходимо всегда соблюдать

действующие региональные и национальные

законы по охране окружающей среды.

Двигатель

Двигатель (D3.8E)

Высокую производительность машины

обеспечивает четырехцилиндровый

вертикальный 3,8-литровый рядный дизельный

двигатель с водяным охлаждением,

электронным управлением топливными

форсунками высокого давления, внешней

Общее описание

системой EGR, турбокомпрессором с

перепускной заслонкой и промежуточным

охладителем наддуваемого воздуха типа

"воздух-воздух".

Двигатель (D3.8F)

Высокую производительность машины

обеспечивает четырехцилиндровый

вертикальный 3,8-литровый рядный дизельный

двигатель с водяным охлаждением,

электронным управлением топливными

форсунками высокого давления,

турбокомпрессором с перепускной заслонкой и

промежуточным охладителем наддуваемого

воздуха типа "воздух-воздух".

Общее описание

Электрооборудование

Электрическая система состоит из системы

пуска двигателя, системы зарядки, системы

наблюдения за машиной, системы управления

двигателем / насосом и системы

кондиционирования воздуха.

Машина оборудована хорошо защищенной

мощной электрической системой.

Водонепроницаемые разъемы жгутов проводки

с двойной фиксацией используются для защиты

соединений от коррозии. Главные реле и

электромагнитные клапана защищены от

повреждения. Главный переключатель -

стандартный.

Система автоматического холостого хода

Автоматическая система холостого хода

уменьшает обороты двигателя до холостого

хода при отсутствии работы с педалями и

рычагами на протяжении определенного

времени. Это уменьшает потребление топлива

и шум в кабине.

Система автоматического выключения

двигателя

(дополнительное оборудование)

Система автоматического отключения

двигателя предназначена для остановки

двигателя при простое машины в течение

определенного времени. По умолчанию это

время равно 5 минутам, что можно изменить

только через Tech Tool (сервисный инструмент

Volvo). Обратитесь к дилеру Volvo Construction

Equipment.

Условия автоматического выключения

двигателя

- Рычаг блокировки управления вниз.

- Переключатель оборотов двигателя не

используется.

За 1 минуту до отключения двигателя на I-ECU

появится предупреждающее сообщение, и

оператор может его отменить, нажав на кнопку

ESC, переместив вверх рычаг блокировки

управления или изменив положение

переключателя оборотов двигателя (рычаг

блокировки повернут вниз).

Общее описание

Кабина

Кабина оператора имеет удобный доступ,

широкую дверь и отличный обзор во все

стороны. Поглощающие удары и вибрацию

гидроамортизированные опоры и

звукопоглощающая облицовка обеспечивают

низкий уровень шума в кабине. Верхнее стекло

переднего окна легко сдвигается под потолок, а

нижнее - снимается и хранится в двери.

Встроенная система кондиционирования

и обогрева воздуха

Профильтрованный воздух подается в кабину

под давлением при помощи автоматически

регулируемого вентилятора. Воздух

распределяется по кабине через 14

воздуховодов.

Системы FOPS и FOG

Конструкция кабины удовлетворяет

требованиям по защите от падающих объектов,

вес которых соответствует методикам проверки

в соответствии со стандартом "FOPS" и "FOG".

Кабина утверждена частью защитной структуры

согласно стандартам FOPS и FOG. (FOPS:

ISO10262 (Уровень II), FOG: ISO10262:1998

(Уровень II) и SAE J1356)

FOPS - это сокращение от Защитной структуры

от падающих объектов (Falling Object Protective

Structure) (верхняя защита), а FOG - от Защиты

от падающих объектов (Falling Object Guard)

(верхняя и боковая защита).

ROPS

Кабина утверждена в качестве части защитной

структуры в соответствии со стандартом ROPS

(ISO12117-2).

Общее описание

Гидравлическая система

Новая электро-гидравлическая система и новый

главный распределитель (MCV) используют

интеллектуальную технологию распределения

запрашиваемых потоков с целью повышения

производительности, грузоподъемности и

экономии топлива. Система суммирования,

приоритета стрелы, рукояти и поворота вместе

с системой регенерации потоков стрелы,

рукояти и ковша дают оптимальную

производительность.

Суммирование потоков: позволяет

объединять потоки обоих гидравлических

насосов для обеспечения высокой

производительности и короткого рабочего

цикла.

Приоритет стрелы: обеспечивающий ее

ускоренный подъем при погрузке и выемке

грунта с большой глубины.

Приоритет рукояти: сокращающий рабочий

цикл при планировке и улучшающий

заполнение ковша при выемке.

Приоритет поворотного круга:

обеспечивающий быстроту поворота

надстройки при рабочих движениях.

Регенерация потоков стрелы и рукояти:

предотвращает кавитацию и увеличивает

производительность за счет оптимизации

потоков при совмещении движений.

Форсирование: увеличивает рабочие усилия

всех функций подъема и выемки, когда это

требуется.

Клапана удержания стрелы и рукояти:

исключающие их дрейф в процессе работы.

Общее описание

Бортовой гидромотор и редуктор

Бортовой гидромотор представляет собой

аксиально-поршневой двигатель переменного

объема, который состоит из корпуса,

вращающегося узла и плоского

распределителя. Вращающийся узел состоит из

цилиндров и поршней. Плоский распределитель

состоит из разгрузочного клапана, обратных

клапанов, предохранительных клапанов и

клапана изменения рабочего объема. Бортовой

гидромотор также включает узел стояночного

тормоза, который приводится в действие

пружиной и освобождается гидравлически.

Коробка передач включает трехступенчатый

планетарный механизм с тремя группами

солнечных колес, планетарных передач и

ведущих шестерен, приводимых в движение

выходным валом бортового гидромотора со

шпонкой, установленного прямо на коробке

передач.

Поворотный гидромотор и редуктор

Поворотный гидромотор представляет собой

аксиально-поршневой двигатель

фиксированного объема. Вращающийся узел

состоит из блока цилиндров и девяти поршней,

расположенных в цилиндре. Крышка имеет

предохранительные, антикавитационные и

противооткатные клапана. Корпус имеет клапан

временной задержки и дисковый тормоз.

Редуктор состоит из солнечной передачи,

планетарной передачи, шестеренчатой

передачи и корпуса. Обороты выходного вала

гидромотора поворота уменьшаются солнечной

и планетарной передачей, что создает высокий

крутящий момент, который передается на

ведущую шестерню.

Общее описание

Оборудование

На машину может устанавливаться различное

дополнительное оборудование, выбор которого

зависит от требований различных рынков.

Примером такого оборудования может быть,

например, система автоматического

отключения двигателя и автоматическая

система смазки (стандартная комплектация на

некоторых рынках).

Модификации

Модификации машины, включая использование

не утвержденных аксессуаров или запасных

частей может повлиять на состояние машины и

ее способность выполнять задуманные

операции. Любые модификации машины

запрещены за исключением случаев выдачи

письменного разрешения компанией Volvo

Construction Equipment. Компания Volvo

Construction Equipment оставляет за собой

право отклонения всех гарантийных

рекламаций, возникновение которых связано

вследствие не утвержденных изменений.

Лица, выполняющие неутвержденные

модификации принимают на себя всю

возникающую и связанную с модификациями

ответственность, включая все неблагоприятные

влияния на машину.

Модификации официально утверждаются при

удовлетворении, по крайней мере, одного из

следующих условий:

Навесные устройства, аксессуары, узлы или

запасные части изготовлены или

представлены компанией Volvo Construction

Equipment, установлены в заводском

утвержденном порядке, как описано в

печатных изданиях, которые можно получить

у компании Volvo Construction Equipment; или

Модификация утверждается в письменном

виде Инженерным департаментом серийных

изделий компании Volvo Construction

Equipment.

Общее описание

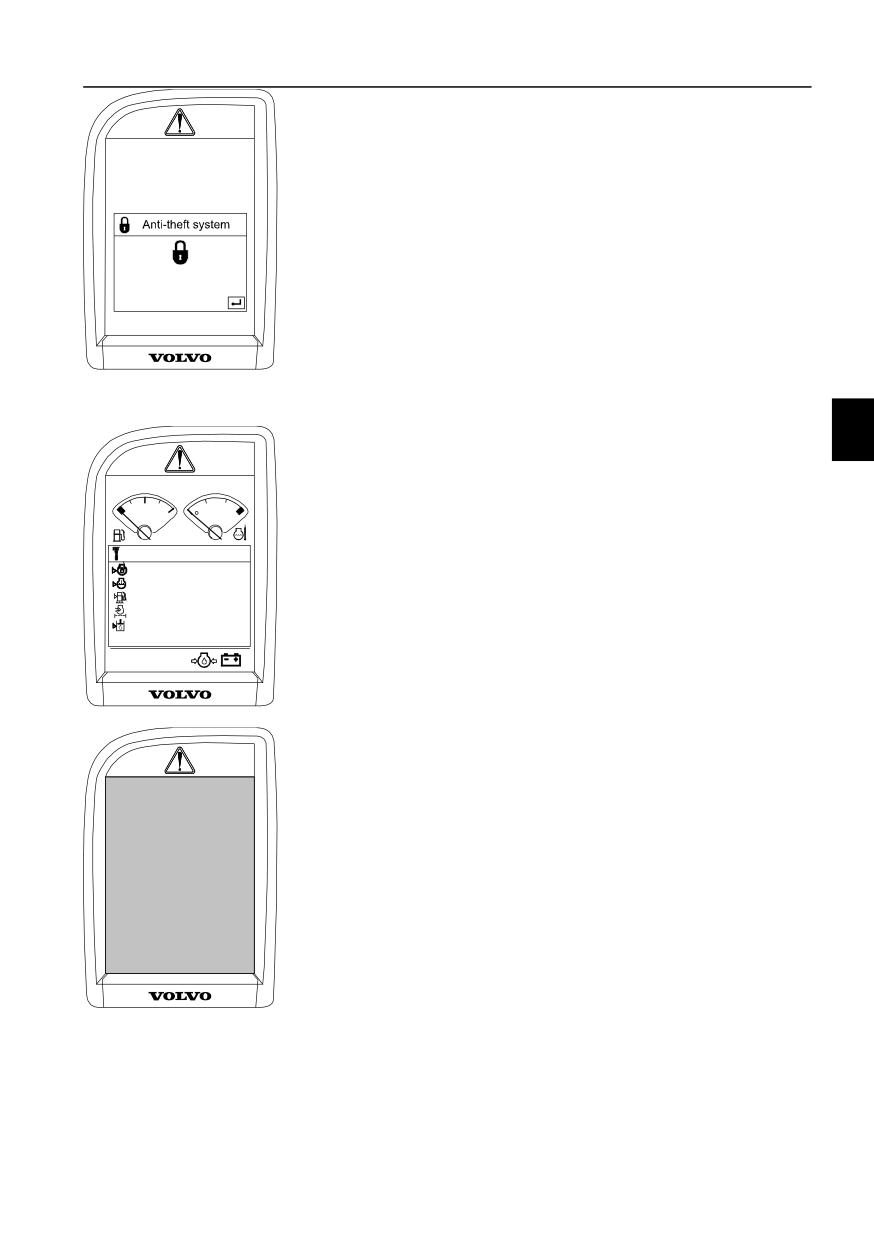

Противоугонное устройство

(дополнительное оборудование)

Установка противоугонного устройства

осложняет кражу машины. Компания Volvo

Construction Equipment поставляет

противоугонные устройства в качестве

дополнительного оборудования. Если ваша

машина еще им не оборудована, то вы можете

обратиться к квалифицированному специалисту

по обслуживанию для её установки.

Регистрация информации о машине

Эта машина оборудована системой

программного обеспечения, которая

записывает различную информацию о машине.

Полученная информация передается в

компанию Volvo, где используется в процессе

разработки новой продукции и обнаружения

возможных неисправностей.

По вопросам относительно этой информации

можно обратиться к дилеру.

Система CareTrack

На машине может быть установлена

телематическая система CareTrack,

разработанная Volvo Construction Equipment.

Система хранит данные машины, например

положение машины, часы работы, расход

топлива, уровень топлива, которые по

беспроводной сети можно передать на

компьютер. CareTrack имеется в различных

версиях, в зависимости от требуемого уровня

информации.

CareTrack помогает спланировать техническое

обслуживание и избежать затрат, связанных с

простоем машины. Производительность

увеличивается за счет сбора информации о

правильности управления машиной и о

потреблении ею топлива. CareTrack также

помогает владельцу ограничить рабочую зону

машины с помощью виртуальных заграждений.

Это помогает избежать неавторизованного

использования машины и кражи. Для получения

дальнейшей информации обратитесь к дилеру

Volvo Construction Equipment.

Общее описание

Система CareTrack передает данные таким же

образом, как мобильные телефоны.

Максимальная выходная мощность системы

составляет 10 Вт. Передатчик системы всегда

включен и не может быть выключен

оператором.

При пользовании системой CareTrack

необходимо соблюдать те же ограничения и

меры предосторожности (например, находиться

на безопасном расстоянии от системы), что и

при использовании мобильных телефонов.

Общее описание

Общий вид машины

V1149234

Цилиндр рукояти

Бортовой гидромотор и редуктор

Стрела

Бак с гидравлической жидкостью

Цилиндр стрелы

Топливный бак

Кабина оператора

Центральный проход

Охладитель наддувочного воздуха,

Верхний каток

масляный охладитель и радиатор

Поворотный гидромотор и редуктор

Нижний каток

Воздушный фильтр

Натяжной ролик

Главный управляющий клапан

Ковш

Двигатель

Скоба

Задний капот

Цилиндр ковша

Глушитель

Рукоять

Противовес

Редуктор поворотного венца

Главный насос

Общее описание

Маркировка «CE», директива по ЭМС

Маркировка «CE», директива

по ЭМС

Маркировка СЕ

(Декларация о соответствии: Применимо только

к машинам продаваемым в пределах ЕС / ЕЭЗ.)

Эта машина имеет маркировку СЕ, которая

означает, что она удовлетворяет

соответствующим "Важным требованиям к

V1067840

здоровью и безопасности" ("Essential Health and

Safety Requirements"), которые предъявляются

в Директиве по безопасности механизмов,

2006/42/EC (EU Machinery Safety Directive).

Лица выполняющие изменения, влияющие на

безопасность машины, несут за это

ответственность.

В доказательство удовлетворения указанным

требованиям, машины поставляются в

Директивой ЕС о соответствии, выпускаемой

компанией Volvo CE для каждой отдельной

машины. Эта декларация ЕС также относится к

навесным устройствам, производимыми

компанией Volvo CE. Эти документы являются

ценными и должны аккуратно сберегаться в

течение, по крайней мере, десяти лет. Документ

должен всегда сопровождать машину при

продаже.

Если машина используется для иных целей или

с иными навесными устройствами, чем

приведенные в этом руководстве, то все время

и в каждом отдельном случае должна

обеспечиваться должная безопасность. Лицо,

выполняющее такие действия, также несет

ответственность за то, что в некоторых случаях,

это может потребовать новой СЕ маркировки и

издания новой Декларации ЕС о соответствии.

Общее описание

Маркировка «CE», директива по ЭМС

Директива ЕС EMC

Электронное оборудование машины, в

некоторых случаях, может оказывать помехи на

другой электронное оборудование или

испытывать неблагоприятное воздействие от

внешних электромагнитных помех, которые

могут создавать угрозу для безопасности.

Директива ЕС ЕМС об "Электромагнитной

совместимости", 2014/30/EC, представляет

общее описание требований, которые могут

быть предъявлены по отношению к машине с

точки зрения безопасности, где определены

допустимые пределы в соответствии с

международными стандартами.

Машина или устройство, которое

удовлетворяет этим требованиям, должны

маркироваться знаком СЕ. Наши машины

специально тестировались на предмет

электромагнитных помех. Маркировка СЕ на

машине и декларация о соответствии также

удовлетворяют директиве ЕМС.

Если на этой машине устанавливается другое

электронное оборудование, то оно должно

иметь маркировку СЕ и быть проверенным на

предмет электромагнитных помех.

Общее описание

Маркировка «CE», директива по ЭМС

ПРИМЕР ДЕКЛАРАЦИИ ЕС О СОВМЕСТИМОСТИ ДЛЯ МАШИН (IIA)

Volvo Construction Equipment настоящим заявляет, что указанный ниже продукт:

Производитель: Volvo Construction Equipment АВ

Адрес: 160, Doosanvolvo-ro,Seongsan-gu, Changwon-si, Gyeongsangnam-do, 642-430

Страна: Корея

Категория: Землеройная машина

Марка: Volvo

Тип: Гидравлический экскаватор

Модель: ECXXXX, ECRXXXX, EWXXXX

Мощность [кВт]: XXX

Типовое давление звука [дБ(A)]: XXX

Гарантированное давление звука [дБ(A)]: XXX

PIN: *VCEXXXXXXXXXXXXXX*

Совместно с

Тип: не применяется

Модель: не применяется

Заводской номер: не применяется

в государстве, в котором данное машинное оборудование было выведено на рынок,

и за исключением добавленных компонентов и/или операций, выполненных в

последующем в соответствии с положениями Основных правил по технике

безопасности и производственной санитарии следующих директив:

Директива ЕС "Машины и механизмы": 2006/42/EC

Директива ЕС "Шумы, производимые вне помещений": 2000/14/EC

Директива ЕС "Электромагнитная совместимость": 2014/30/EC

а также их поправками в отношении машинного оборудования и других применимых

директив

Применяются следующие согласованные стандарты:

Машины землеройные - Безопасность. Часть 1: EN 474-1:2006+A5:2018

Машины землеройные - Безопасность. Часть 5: EN 474-5:2006+A3:2013

Составитель технического паспорта: XXXXXX, D-54329 KONZ, Германия

Уполномоченный орган: 1067; AV Technology Ltd., AVTECH House, Birdhall Lane, Cheadle

Heath, Stockport. SK3 0XU, UK.

Эта декларация включает навесные устройства категории "инструменты",

созданные, спроектированные/утвержденные, выставленные на продажу и

проданные упомянутым выше производителем.

фамилия и подпись лица,

фамилия и подпись уполномоченного

уполномоченного составлять декларацию

представителя

от лица производителя

XXXXXX; XXXXXX

Чханвон, Корея

день/

год

Место

дата

год

месяц

Общее описание

Устройства связи, установка

УВЕДОМЛЕНИЕ

Установка любого дополнительного

электронного оборудования для связи должна

выполняться подготовленными специалистами

в соответствии с инструкции Volvo Construction

Equipment.

Защита против электромагнитных помех

Эта машина проверена в соответствии с

директивой ЕС 2004/108/EC, контролирующей

электромагнитные помехи. Поэтому является

крайне важным, чтобы все неутвержденные

электронные аксессуары, например, устройства

связи, проходили обязательное тестирование

перед установкой и использованием. Это

связано с тем, что они могут создавать помехи

для нормальной работы электронных систем

машины.

Указания

При установке должны выполняться

приведенные ниже указания:

Расположение антенны должно быть выбрано

таким образом, чтобы обеспечить хорошую

адаптацию к окружению.

Кабель антенны должен быть коаксиального

типа. Убедитесь, что кабель не поврежден, его

оболочка и оплетка не расщеплены на концах,

оплетка покрывает соединительный разъем и

имеет с ним хороший гальванический контакт.

Сопрягаемые поверхности монтажного

кронштейна антенны и кузова должны быть

чистыми, свободными от краски с удаленными

следами грязи и окислов. После установки

защитите сопрягаемые поверхности от

коррозии для поддержания хорошего

гальванического контакта.

Помните о необходимости держать в стороне

чувствительные к помехам кабели. К ним

относятся кабели подачи электропитания и

антенны для устройств связи. Страдать от

помех могут кабели, идущие к или от

электронных блоков машины. Установите

жгуты кабелей максимально близко к

Общее описание

Компоненты, связанные с безопасностью

Компоненты, связанные с

безопасностью

Оригинальные запасные части Volvo - это

гарантия максимального срока службы,

надежности и безопасности для машины и

оператора. Если не используются надежные,

изготовленные специально для данной машины

детали, это может представлять угрозу

безопасности и здоровью, а также повлиять на

работу машины. Для заказа запасных частей

обратитесь к дилеру и сообщите ему

обозначение модели и серийный номер машины

(ПИН). Расположение таблички с серийным

номером см. в разделе «Идентификационные

таблички».

У дилеров Volvo всегда имеется свежая

информация о запасных частях, которая

регулярно обновляется через информационную

систему PROSIS.

Защитные детали и запчасти машины

Защитными деталями и запчастями машины

называются компоненты, предназначенные для

обеспечения безопасности.

Примеры защитных деталей машины и

запчастей

Съемные защитные устройства и ограждения

над вращающимися деталями и горячими

поверхностями

Защитные пластины, перекладины, крышки и

ступени

Компоненты, предназначенные для снижения

шума и вибрации

Компоненты , предназначенные для

улучшения обзора

Сиденье оператора в сборе, включая ремень

безопасности

Наклейки и таблички

Фильтр кабины

ВНИМАНИЕ!

В случае снятия защитных деталей и запчастей

машины или их повреждения необходимо

немедленно установить их на место,

отремонтировав или, при необходимости,

заменив.

Общее описание

Таблички с информацией об изделии

Таблички с информацией об

изделии

На рисунке внизу показано расположение

таблички продукта, таблички двигателя,

таблички кабины и табличек навесных

устройств. Всегда используйте

идентификационный номер продукта (ПИН),

указанный на табличках машины и/или

двигателя, при устранении неисправностей и

при заказе запасных частей.

V1163096

Табличка продукта

Эта табличка с Идентификационным номером

продукта, (Product Identification Number (PIN)),

где указывается обозначение модели,

серийного номера и, если применимо, вес

машины, мощность двигателя, год

изготовления и знак СЕ. Табличка

располагается на правой стороне надстройки.

Двигатель

Указание типа двигателя, серийного номера и

номера детали отштамповано на верхней

поверхности крышки клапанного механизма.

Общее описание

Таблички с информацией об изделии

Гидрозамок для навесного устройства

Эта табличка закрепляется на внешней стороне

гидрозамка. На ней указывается код

поставщика, серийный номер, номер детали и

масса.

Ковш

Эта табличка с названием прикреплена к

верхней части ковша и указывает порядковый

номер модели ковша, серийный номер, код

поставщика, номинальную емкость, вес, ширину

резания, номер детали зуба и переходника.

Кабина

Эта табличка закрепляется внутри кабины. На

ней указан тип модели, модель и сертификат

ROPS, серийный номер и масса.

Общее описание

Информационные и предупреждающие таблички

Информационные и

предупреждающие таблички

Информационные и предупреждающие наклейки закреплены в важных местах

машины чтобы напоминать оператору и обслуживающему персоналу об

определенных мерах предосторожности. На машине не устанавливаются все

приведенные ниже наклейки. Их выбор зависит от рынка продажи и модели

машины. Таблички и наклейки должны быть чистыми от грязи настолько, чтобы их

можно было прочитать и понять. При потере или не читабельном состоянии они

должны немедленно заменяться новыми. Номер детали (номер заказа) приводится

на соответствующих табличках и наклейках и в Каталоге деталей.

6 33

36 22

11 37,39

3 32

46,55

40 53 14

V1163087

Общее описание

Информационные и предупреждающие таблички

Предупреждающие наклейки

V1079477

V1065357

ПPEДOCTEPEЖEHИЕ! Читайте

ПРЕДУПРЕЖДЕНИЕ! Высокое

руководство оператора.

давление, не выкручивайте

возвратную пружину при натяжении

гусениц - прочитайте руководство по

эксплуатации. См. стр. 304.

V1065342

V1079483

ПPEДOCTEPEЖEHИЕ! Перед тем,

ПPEДOCTEPEЖEHИЕ! Не

как покинуть кабину машины

запускайте двигатель.

отключите рычаги гидравлической

системы, переместив вниз рычаг

блокировки управления.

V1159247

V1163102

ПPEДOCTEPEЖEHИЕ! Горячая

ПPEДOCTEPEЖEHИЕ! Не

охлаждающая жидкость под

наступать на эту поверхность.

давлением.

Общее описание

Информационные и предупреждающие таблички

V1092982

V1093037

ПРЕДУПРЕЖДЕНИЕ! Не

ПРЕДОСТЕРЕЖЕНИЕ!

используйте функцию плавающего

Используется вспомогательное

перемещения при отжимании

оборудование. Возможность

машины - читайте руководство по

повреждения кабины либо машины.

эксплуатации. Плавающее

положение стрелы (дополнительно).

См. 200.

V1079478

V1079484

ПPEДOCTEPEЖEHИЕ! Высокое

10 ПРЕДУПРЕЖДЕНИЕ! Не курите при

напряжение, соблюдайте дистанцию

заправке топливом.

до проводов под напряжением.

Прочитайте руководство оператора.

См. стр. 188.

V1079480

V1118610

11 ПРЕДУПРЕЖДЕНИЕ! Риск взрыва -

12 ПРЕДУПРЕЖДЕНИЕ! Проверьте и

прочитайте руководство по

слейте воду.

эксплуатации. См. стр. 310.

Общее описание

Информационные и предупреждающие таблички

V1093038

V1159248

13 ПРЕДУПРЕЖДЕНИЕ! Риск падения

14 ПPEДOCTEPEЖEHИЕ! Батарея -

машины.

риск взрыва, химического ожога и

удара электрическим током.

V1093039

V1065355

15 ПPEДOCTEPEЖEHИЕ! Поднятое

16 ПPEДOCTEPEЖEHИЕ! Закройте

навесное оборудование. Держитесь

ветровое стекло.

от машины на безопасном

ПРЕДУПРЕЖДЕНИЕ! Установите

расстоянии.

защитный фиксатор перед тем, как

заходить в опасную зону.

V1159254

V1159253

17 ПPEДOCTEPEЖEHИЕ!

18 ПРЕДУПРЕЖДЕНИЕ! Горячие

Вращающиеся детали/вентилятор.

поверхности.

Общее описание

Информационные и предупреждающие таблички

V1065358

V1093043

19 ПPEДOCTEPEЖEHИЕ! Зона

20 ПРЕДУПРЕЖДЕНИЕ! Перед

раздавливания. Держитесь от

началом работы после

машины на безопасном расстоянии.

присоединения или отсоединения

навесного устройства - прочитайте

руководство по эксплуатации

(Гидрозамок для навесного

устройства, дополнительно)

V1093040

V1123383

21 ПРЕДУПРЕЖДЕНИЕ! Риск

22 ПPEДOCTEPEЖEHИЕ! Кнопка

визуального искажения через

предупреждения о перегрузке. См.

потолочный люк - читайте

стр. 84.

руководство по эксплуатации.

V1163090

23 ПРЕДУПРЕЖДЕНИЕ! Элемент

предварительного прогрева

двигателя.

Общее описание

Информационные и предупреждающие таблички

inch

1280

50.4

V1065370

V1163091

37 Положение машины при проверке

38 Инструкция по подъему См. стр.

уровня гидравлического масла

178.

V1093046

V1125755

39 Тип гидравлического масла,

40 Выключатель батареи.

залитого на заводе (опция).

250

V1159264

V1065375

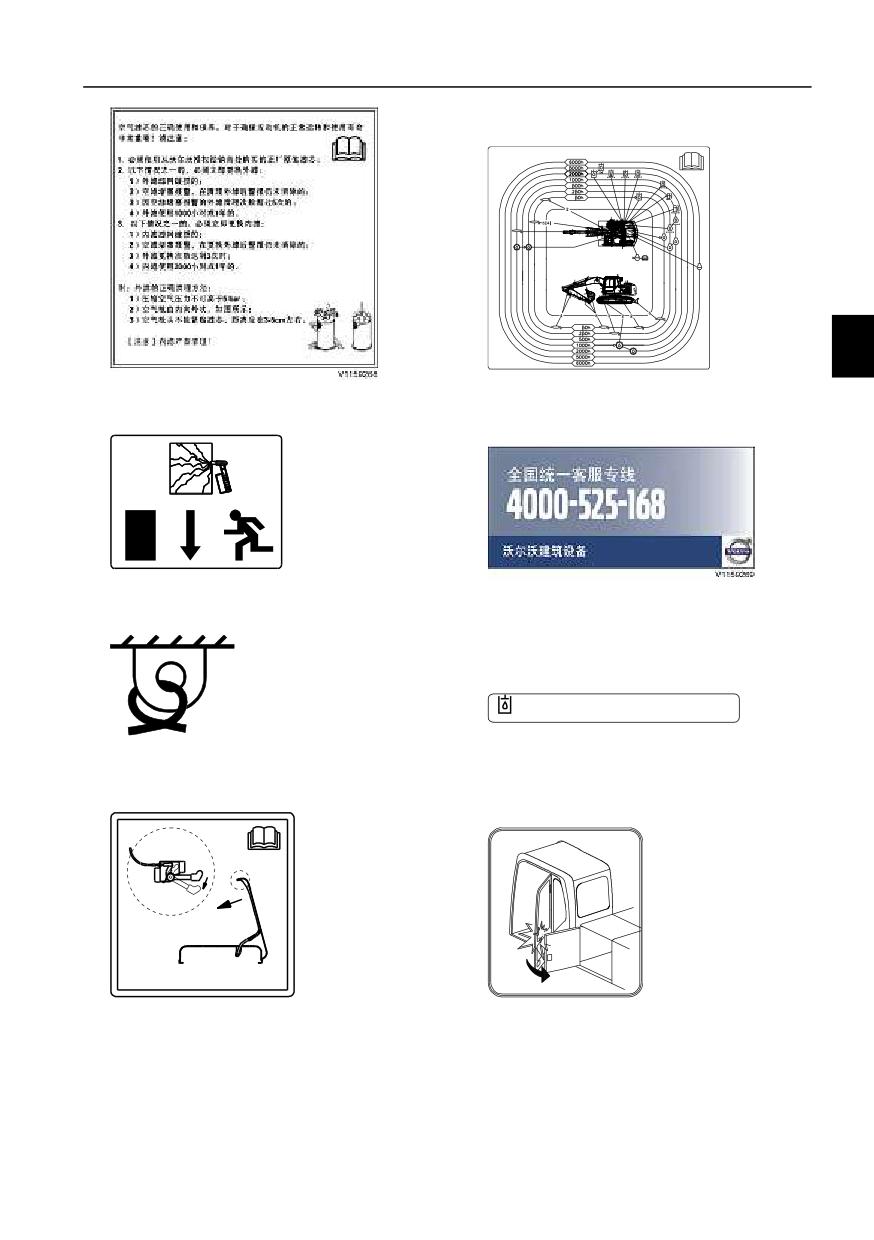

41 Инструкции к дополнительному

42 Интервал смазки - прочитайте

фильтру (для Китая).

руководство по эксплуатации

V1099577

V1065377

43 Отвал бульдозера. См. страницу

44 Работа с дополнительной педалью

96.

(дополнительно).

Общее описание

Информационные и предупреждающие таблички

V1163093

45 Замена фильтра в очистителе

46 Таблица смазки и обслуживания См.

воздуха для двигателя (для Китая).

стр. 261.

V1129244

47 Аварийный выход.

48 Горячая линия сервисной службы

(для Китая).

LONG LIFE HYDRAULIC OIL

⁽*⁾

V1065381

V1065382

49 Точка крепления троса.

50 Гидравлическое масло с

длительным сроком действия,

смотрите стр. 315.

V1068022

V1065356

51 Работа рычага подъема капота.

52 Открывайте дверь кабины

осторожно. Риск повреждения окна в

двери кабины.

Панели приборов

ПРЕДУПРЕЖДЕНИЕ

Опасность тяжелой травмы.

Работа на машине без достаточных навыков и

знания руководства оператора может привести

к потере контроля над машиной и получению

тяжелых (возможно летальных) травм.

Внимательно прочитайте руководство

оператора и изучите предупреждающие

сигналы, символы и рабочие инструкции до

начала работы на машине.

V1159319

Передняя панель приборов (I-ECU)

Правая панель приборов

Левая панель приборов

Задняя панель приборов

Панели приборов

Левая приборная панель

Выключатель гидрозамка навесного

устройства, левый (дополнительное

оборудование)

В зависимости от рабочих условий этот

переключатель выполняет для гидрозамка 2

V1140835

различные функции.

Нажатие вниз 1: гидрозамок навесного

оборудования, управление открыванием

WARNING

Переключатель возвращается в исходное

состояние автоматически. Нажмите на

переключатель более 0,7 секунд для

открывания гидрозамка.

Когда гидрозамок находится в открытом

Q/ coupler unlocked

состоянии, звучит зуммер и на I-ECU

V1191368

появляется предупреждающее сообщение с

Внимание! Гидрозамок

индикатором.

разблокирован

ВНИМАНИЕ!

Для активации этого переключателя вначале

необходимо нажать на переключатель

гидрозамка на правой приборной панели.

Операция описана на стр. 84.

Нажатие вниз 1: гидрозамок навесного

оборудования, управление подтверждением

Check

При появлении запроса подтверждения на I-

ECU, нажмите на переключатель и удерживайте

более 0,7 секунд для подтверждения

закрывания гидрозамка. Зуммер после этого

выключается, а сообщение с запросом и

Confirm Q/ coupler

индикатор пропадают с панели приборов.

V1191369

Подтверждает закрывание

гидрозамка

Панели приборов

Левая приборная панель

Выключатель звука аудиосистемы

Нажать вниз 1 раз: звук аудиосистемы ВКЛ

или ВЫКЛ

V1163064

Выключатель освещения в кабине

Для кабин с ROPS (Защитной структурой при

переворачивании)

Положение 0: Освещение кабины

ВЫКЛЮЧЕНО

Положение 1: Освещение кабины

V1065651

ВКЛЮЧЕНО

Только, когда этот переключатель находится в

A B C D

положении ВКЛ (1), будет работать

переключатель (A), включающий освещение

салона.

Лампочка для чтения (D) может включаться

переключателем (С) независимо от

V1065652

выключателя освещения салона.

Для кабин без ROPS (Защитной структуры при

переворачивании)

Положение 0: Освещение салона (А) можно

выключить при открытой двери. При

закрывании двери освещение будет

отключаться автоматически.

V1106869

Положение 1: Освещение кабины

ВЫКЛЮЧЕНО

Положение 2: Освещение кабины

ВКЛЮЧЕНО

V1163103

Панели приборов

Передняя приборная панель

Передняя панель приборов может

устанавливаться в максимально удобном для

оператора положении.

ВНИМАНИЕ!

Выполняя правильные действия вы

предотвращаете повреждение машины.

Внимательно прочитайте инструкции по

V1065385

использованию передней панели, приведенные

Направления регулировки I-ECU

в этом разделе, перед началом работы на

машине.

ВНИМАНИЕ!

Сообщения на передней панели могут

отображаться на одном из поддерживаемых

языков. Смотрите стр. 46 для получения

информации том, как выбрать язык и единицы

измерения.

1800 rpm

FLOW

240L

CLIMATE

AUTO

V1163549

I-ECU

Клавиатура

Экран центральной предупреждающей

Стрелка вверх

лампы

Экран измерительных приборов

Стрелка вниз

Экран оборотов двигателя

Кнопка ESC

Экран режима

Кнопка выбора

Экран времени и климат-контроля

Экран индикаторов

Главный экран

Панели приборов

Передняя приборная панель

Центральная предупреждающая

лампа

Существует два различных типа ламп.

- Предупреждение

- Проверка

V1065386

Дополнительную информацию см. на стр. 46.

A Предупреждающая (красного

цвета)

B Проверка (желтого цвета)

УВЕДОМЛЕНИЕ

Если при работа загорается или начинает

мигать центральная предупреждающая лампа,

то следуйте инструкциям на блоке дисплея.

Индикаторы

При отстутствии предупреждающих сообщений

отображаются эти индикаторы.

Уровень топлива

Этот измерительный прибор указывает на

текущий уровень топлива в баке. Красная

отметка слева означает "пустой бак". Стрелка

заходит к красный сектор когда бак заполнен

V1065454

примерно на 10% его емкости. Дозаправьте

машину для предотвращения попадания

воздуха в топливную систему.

Емкость топливного бака смотрите стр. 328.

Температура охлаждающей жидкости

двигателя

Этот индикатор показывает температуру

охлаждающей жидкости двигателя. Красная

зона справа означает перегретое состояние

V1065455

двигателя.

УВЕДОМЛЕНИЕ

Красная центральная предупреждающая лампа

мигает, если температура охлаждающей

жидкости становится необычно высокой.

Немедленно остановите двигатель и

исследуйте причину.

Панели приборов

Передняя приборная панель

Oбороты двигателя

Экран оборотов двигателя будет отображаться,

если на "Главном экране" нет "Экрана меню".

Информацию об экране главного меню

смотрите стр. 46.

"Шаг оборотов двигателя", который выбирается

"Переключателем оборотов двигателя",

1635 rpm

отображается на соответствующем индикаторе

в виде разноцветной гистограммы.

V1106882

Текущие обороты двигателя показаны ниже

Шаг оборотов двигателя

индикатора оборотов (максимум - четыре

Индекс рабочего режима

цифры).

Текущие обороты двигателя

Когда двигатель выключен, обороты двигателя

отображаются как "0".

ВНИМАНИЕ!

Обороты двигателя и рабочий режим могут

изменяться в зависимости от дополнительного

оборудования.

Экран режима

Рассчитанное значения для потока

FLOW

дополнительного оборудования Х1 показано в

200L

сегменте под названием "Сегмент потока".

V1065459

Инструкции по настройке потока смотрите на

Скорость потока для Х1

стр. 46.

Время и климат-контроль

В сегменте времени отображается текущее

время. Обратитесь к стр. 46, где описаны

CLIMATE

процедуры установки текущего времени в

10:37

AUTO

главном экране.

V1065460

Сегмент ЕСС указывает на состояние ЕСС

Время

(Электронный блок климат-контроля), что

Режим кондиционера

включает: заданную температуру, скорость

Температура

вентилятора, направление воздушного потока,

Скорость вентилятора

циркуляцию и статус кондиционера. Обратитесь

Направление потока воздуха

к стр. 122 для получения подробной

Циркуляция потока воздуха

Состояние кондиционирования

информации.

воздуха

Панели приборов

Передняя приборная панель

Индикаторы

Экран индикаторов позволяет быстро и понятно

доносить до пользователя необходимую

информацию в виде символов. Индикаторы

разбиты на две группы: функциональные и

V1129238

предупреждающие.

Индикаторы функций

- Они заполняют пространство экрана слева

Предупреждающие индикаторы

направо.

- Индикаторы, имеющие больший приоритет,

SAE

ISO

располагаются левее.

V1065462

- Индикаторы могут расширяться, если этому

Фиксированные индикаторы и

не мешают соседние символы.

положения

- Если нужно отобразить индикаторы при

полностью заполненной области просмотра,

то индикаторы заменяют друг друга так, чтобы

пользователь видел их все.

Индикаторы и их приоритеты приведены ниже:

Индикаторы функций

V1065463

V1065465

V1065466

V1065467

Предварительн

2 Выбран

3 Выбраны

4 Индикатор

ый нагрев

гидромолот

ножницы

перегрузки

воздуха

(дополнительно

е оборудование)

V1065468

V1129236

V1065469

Плавающее

6 Включение

7 Включение

положение

форсирования

гидравлического

(дополнительно

манипулятора

е оборудование)

SAE

BHL

ISO

V1065471

V1065472

V1065473

V1065474

Включение

Индикатор

Статус схемы

сервисного

сообщения

управления

режима

(фиксированное

положение)

Панели приборов

Передняя приборная панель

Предупреждающие индикаторы

V1065475

V1065476

V1065467

V1065478

Низкое давление

2 Низкий уровень

3 Перегрузка

4 Низкий уровень

масла в

охлаждающей

(дополнительно

моторного масла

двигателе

жидкости

е оборудование)

Предупреждени

е! Прекратите

подъем и

уменьшите груз.

V1065479

V1065480

V1065481

V1065483

Открыт

6 Отсутствует

7 Высокая

8 Предупреждени

гидрозамок

заряд батареи

температура

е смены схемы

навесного

охлаждающей

управления

устройства

жидкости

(дополнительно

двигателя

е оборудование)

Немедленно

прекратите

работу, если

ковш все еще

находится на

кронштейне

V1065484

V1065486

V1065487

V1065488

Засорен

10 Низкий уровень

11 Высокая

12 Ремень

воздушный

топлива

температура

безопасности

фильтр

гидравлического

двигателя

масла

Панели приборов

Блок дисплея

Пусковая последовательность

Начальная загрузка выполняется в следующем

порядке.

A Логотип Volvo

Если оператор поворачивает выключатель

зажигания в рабочее положение, то на

экране I-ECU в течение нескольких секунд

отображается логотип компании Volvo.

V1178185

B Initializing (Инициализация)

После появления логотипа оператор может

видеть состояние процесса инициализации,

который необходим для операционной

системы. На этом этапе I-ECU

инициализирует все внутренние устройства и

их операционные системы.

Initializing

ВНИМАНИЕ!

Переход в начальное состояние занимает

несколько секунд. Если выключатель батареи

был выключен, то после его включения системе

понадобится для инициализации несколько

V1178186

больше времени. В это время можно включать

машину и изменять режим двигателя.

Панели приборов

Блок дисплея

C Anti-theft system (Сист. защиты от кражи)

(дополнительное оборудование)

Система защиты от кражи отображается

только при установке этого дополнительного

оборудования.

- Enter operator code (Введите код

оператора): Этот экран будет включаться в

последовательность запуска, только если

Enter operator code

после выключения двигателя прошло

* * *

Confirm:

некоторое время. По умолчанию этот

промежуток равен 30 секундам (можно

изменить). Для включения/выключения этой

V1178187

функции обратитесь к вашему дилеру

компании Volvo CE. После ввода кода

оператора нажмите кнопку SELECT.

D Daily maintenance (Ежедневное ТО)

Оператор может просматривать элементы

ежедневного технического обслуживания раз

в день. Этот экран можно убрать, нажав

кнопку ESC или SELECT, или же он исчезнет

Daily maintenance

автоматически через 5 секунд.

Engine oil level

- Engine oil level (Уровень масла двиг.)

Coolant level

- Coolant level (Уров. охл. ж.)

Water separator

Air cleaner

- Water separator (Водоотделитель)

Hydraulic oil level

- Air cleaner (Воздушный фильтр)

- Hydraulic oil level (Уровень гидр.масла)

V1178203

E Исходный экран камеры (если установлена)

Все камеры, установленные на машине,

будут отображаться на экране I-ECU. Выход

из исходного экрана камеры производится

нажатием на кнопку камеры на клавиатуре.

ВНИМАНИЕ!

Нажмите на кнопку камеры на клавиатуре для

вывода изображения с камер во время работы

машины. Более подробная информация по

управлению камерами приведена на стр. 137.

V1178189

Панели приборов

Блок дисплея

F Главный экран

После выхода из первоначального экрана

камеры начинает отображаться главный

экран.

ВНИМАНИЕ!

Индикатор ремня безопасности будет

отображаться в течение 3 секунд на экране

0 rpm

"Ежедневное ТО" или на главном экране.

FLOW

240L

CLIM ATE

Застегните ремень перед началом работы.

AUTO

V1178204

Главное меню

Главное меню появляется при нажатии на

кнопку SELECT на клавиатуре.

При помощи кнопок со стрелками можно

805 rpm

перелистать список. При нажатии кнопки

FLOW

240L

SELECT на выделенном элементе меню

CLIMATE

AUTO

появляются экраны более низкого уровня. Для

навигации по подменю используйте кнопки со

SELECT

ESC

стрелками. Любое действие можно прервать в

любое время, нажав на кнопку ESC.

Engine

SELECT

Oil Pressure

Hydraulics

Electrical system

Vehicle information

Service

ESC

Setup

V1163101

Экраны нижнего уровня

Engine (Двигатель)

- Oil pressure (Давление масла): Здесь

указывается измеренное давление

моторного масла. Зеленый индикатор

говорит о нормальном значении, красный -

об аварийном.

Панели приборов

Блок дисплея

Hydraulics (Гидравлика)

Oil temperature (Температура масла): Здесь

указывается измеренная температура

Hydraulics

гидравлического масла. Зеленый индикатор

SELECT

Engine

Oil Temperature

говорит о нормальном значении, красный -

Hydraulics

Electrical system

об аварийном.

Vehicle information

Hammer op. hours (Часы работы молота)

Service

Hammer op. hours

ESC

14h

(дополнительное оборудование) :

Setup

Приводится измеренное количество часов

V1065499

работы молота.

ВНИМАНИЕ!

При определении сервисного интервала

для замены возвратного фильтра

гидромолота смотрите данные "Hammer op.

hours (Часы работы молота)".

Hydraulics

X1 work tool (Раб.инструмент X1)

SELECT

X1 work tool

(дополнительное оборудование):

HAMMER

Информирует оператора о текущем

40L

40bar

выбранном инструменте. Он также

X3 response mode

Toggle

Active

ESC

позволяет оператору выбирать

1way

предварительно заданное имя и настройки

каждого инструмента. При нажатии на

Hydraulics

кнопки со стрелками выбирается другой

X1 work tool

предварительно заданный инструмент. При

SELECT

SHEAR

выборе нового инструмента кнопкой

140L

40bar

SELECT, экран возвращается к

X3 response mode

Push

Active

SELECT

предыдущему состоянию и на нем

2way

V1091200

выводится имя вновь избранного

устройства.

Hydraulics

X3 response mode (Режим ответа X3)

SELECT

X3 response mode

(дополнительное оборудование) :

Active

Информирует оператора о выбранном в

Normal

данный момент режиме ответа Х3 и

Soft

ESC

позволяет производить выбор одного из 3

режимов. Выбор осуществляется кнопками

со стрелками. При нажатии на кнопку

Hydraulics

SELECT устанавливается выбранный

X3 response mode

SELECT

режим Х3. Экран вернется к предыдущему

Normal

Active

окну, отображая вновь выбранный режим.

Normal

- Active (Активный)

Soft

- Normal (Норма)

V1091201

- Soft (Мягкий)

Оператор может установить

чувствительность рычагов управления

навесными устройствами. Наибольшая

чувствительность в режиме "Active

(Активный)".

Панели приборов

Блок дисплея

Electrical system (Электрооборудование)

- Voltage (Напряжение): Здесь указывается

Electrical syst.

измеренное напряжение на батарее.

SELECT

Engine

Voltage

Зеленый индикатор говорит о нормальном

Hydraulics

Electrical system

Min

Max

значении, красный - об аварийном.

Vehicle information

Vehicle information (Данные о машине)

Service

ESC

Setup

V1065520

- Model (Модель): Здесь приводится название

машины.

Vehicle information

SELECT

- Serial number (Серийный номер): Здесь

Engine

Model

приводится серийный номер машины.

Hydraulics

ECXXXD

Electrical system

Vehicle information

Serial number

Service

ESC

XXXXXXXXX

Setup

V1091437

Vehicle information

- Work timer (Рабочий таймер): Здесь

Work timer

SELECT

Work timer

показано суммарное время работы.

37h 43min

Reset work time

- Сброс таймера работы: Рабочее время

Average fuel cons

может быть сброшено при нажатии кнопки

2L/h

SELECT при выделенном значении

No :

ESC

Yes :

"Рабочий таймер". Нажатие на кнопку

SELECT в ответ на вопрос "Yes (Да)/No

Vehicle information

(Нет)". Нажмите кнопку ESC для ответа "No

Average fuel cons

(Нет)" или кнопку SELECT для ответа "Yes

2L/h

(Да)".

Current fuel cons

- Average fuel cons. (Средний расх. топлива):

Здесь указывается рассчитанное среднее

потребление топлива за последние 24 часа.

Vehicle information

- Current fuel cons. (Тек.расход топлива):

Current fuel cons

Здесь указывается рассчитанное

потребление топлива на данный момент.

- Ambient temp (Окр.темп.): Здесь

Ambient temp

указывается температура окружающего

25.0 C

V1091441

воздуха.

Панели приборов

Блок дисплея

Service (Сервис)

На этом экране более низкого уровня

элементы обслуживания уже отображаются с

"оставшимся временем". Нажмите на кнопку

SELECT для изменения интервала или

вывода подробной информации.

Engine oil/filter (Масл. фильтр двиг.)

Инт.

Показывает интервал замены моторного

Service

масла/фильтра в часах. В зависимости от

SELECT

Engine

Engine oil/filter

450h

типа моторного масла/фильтра оператор

Hydraulics

Fuel filterWater sep

450h

Electrical system

Hydraulic oil

2000h

может установить величину этого

Vehicle information

Hydraulic oil filter

1900h

интервала. Диапазон настройки от 50 до

Service

ESC

500 часов.

Setup

V1091442

Time remaining (Осталось времени)

Здесь указывается время до следующего

сервиса моторного масла/фильтра.

Когда величина "Осталось времени"

достигает 40 ч, 20 ч и 0 ч на экране I-ECU

появляется всплывающее окно "Интервал"

и "Осталось времени". Выполните

обслуживание необходимых элементов,

информацию о которых можно посмотреть

на стр. 329.

Reset time remaining?

Check

(Сброс.остав.время?)

После выполнения обслуживания можно

выполнить сброс времени. Нажмите на

Engine oil filter

кнопку SELECT в окне вопроса "Yes (Да)/No

450/500

(Нет)". Нажмите на кнопку ESC, чтобы

V1091572

выбрать ответ "No (Нет)" или на кнопку

SELECT, чтобы выбрать ответ "Yes (Да)".

После сброса времени будет отображен

следующий интервал и "Осталось

времени".

Если оператор не заменил моторное

масло/фильтр и не сбросил это значение,

то оно обнуляется, а затем становится

отрицательным.

Панели приборов

Блок дисплея

- Fuel filter/Water sep (Топл. фильтр, водоот.)

Interval (Интервал)

Показывает интервал замены топливного

масла/водяного сепаратора в часах.

Оператор может установить величину

этого интервала. Диапазон настройки - от

50 до 500 часов.

Time remaining (Осталось времени)

Показывает время, оставшееся до

следующего сервиса топливного фильтра/

водяного сепаратора.

Когда величина "Осталось времени"

достигает 40 ч, 20 ч и 0 ч на экране I-ECU

появляется всплывающее окно "Интервал"

и "Осталось времени". Выполните

обслуживание необходимых элементов,

информацию о которых можно посмотреть

на стр. 329.

Reset time remaining?

(Сброс.остав.время?)

После выполнения обслуживания можно

выполнить сброс времени. Нажмите на

кнопку SELECT в окне вопроса "Yes (Да)/No

(Нет)". Нажмите на кнопку ESC, чтобы

выбрать ответ "No (Нет)" или на кнопку

SELECT, чтобы выбрать ответ "Yes (Да)".

После сброса времени будет отображен

следующий интервал и "Осталось

времени".

Если оператор не выполнил обслуживание

компонентов и не сбросил это значение, то

оно обнуляется, а затем становится

отрицательным.

Service

SELECT

Fuel filter/Water sep

SELECT

Fuel filter/ Water sep

Engine oil/filter

450h

Fuel filter/Water sep

450h

Interval : 500h

475h

Hydraulic oil

2000h

Time remaining : 450h

Hydraulic oil filter

1900h

ESC

Service

Fuel filter/Water sep

SELECT

Fuel filter/ Water sep

Interval :

500h

Reset time remaining?

Time remaining : 450h

ESC

No :

ESC

Yes :

V1091444

Панели приборов

Блок дисплея

- Hydraulic oil (Гидр. масло)

Interval (Интервал)

Показывает интервал замены

гидравлического масла в часах. Оператор

может установить величину этого

интервала. Диапазон настройки - от 100 до

5000 часов.

Time remaining (Осталось времени)

Здесь указывается время до следующего

сервиса гидравлического масла.

Когда величина "Осталось времени"

достигает 40 ч, 20 ч и 0 ч на экране I-ECU

появляется всплывающее окно "Интервал"

и "Осталось времени". Выполните

обслуживание необходимых элементов,

информацию о которых можно посмотреть

на стр. 329.

Reset time remaining?

(Сброс.остав.время?)

После выполнения обслуживания можно

выполнить сброс времени. Нажмите на

кнопку SELECT в окне вопроса "Yes (Да)/No

(Нет)". Нажмите на кнопку ESC, чтобы

выбрать ответ "No (Нет)" или на кнопку

SELECT, чтобы выбрать ответ "Yes (Да)".

После сброса времени будет отображен

следующий интервал и "Осталось

времени".

Если оператор не выполнил обслуживание

компонентов и не сбросил это значение, то

оно обнуляется, а затем становится

отрицательным.

Hammer op. hours (Часы работы молота)

Приводится измеренное количество часов

работы молота. Параметр "Часы раб.

молота" не изменяется. Он автоматически

сбрасывается до нуля при сбросе

параметра "Осталось времени" и

показывает время работы молота с

момента сброса.

Панели приборов

Блок дисплея

- Hydraulic oil filter (Заб. ф-тр гидромасла)

Interval (Интервал)

Показывает интервал замены фильтра

гидравлического масла в часах. Оператор

может установить величину этого

интервала. Диапазон настройки - от 100 до

2000 часов.

Time remaining (Осталось времени)

Здесь указывается время до следующего

сервиса гидравлического масла/фильтра.

Когда величина "Осталось времени"

достигает 40 ч, 20 ч и 0 ч на экране I-ECU

появляется всплывающее окно "Интервал"

и "Осталось времени". Выполните

обслуживание необходимых элементов,

информацию о которых можно посмотреть

на стр. 329.

Reset time remaining?

(Сброс.остав.время?)

После выполнения обслуживания можно

выполнить сброс времени. Нажмите на

кнопку SELECT в окне вопроса "Yes (Да)/No

(Нет)". Нажмите на кнопку ESC, чтобы

выбрать ответ "No (Нет)" или на кнопку

SELECT, чтобы выбрать ответ "Yes (Да)".

После сброса времени будет отображен

следующий интервал и "Осталось

времени".

Если оператор не выполнил обслуживание

компонента и не сбросил это значение, то

оно обнуляется, а затем становится

отрицательным.

Hammer op. hours (Часы работы молота)

Приводится измеренное количество часов

работы молота. Параметр "Часы раб.

молота" не изменяется. Он автоматически

сбрасывается до нуля при сбросе

параметра "Осталось времени" и

показывает время работы молота с

момента сброса.

Панели приборов

Блок дисплея

Setup (Настройка)

В этом меню есть подпункты:

"Раб.инструмент X1", "Управление X3",

"Время автом. холостого хода", "Язык/

Engine

Language", Единицы", "Время/дата",

Hydraulics

"Подсветка дисплея" и "Подсветка

Electrical system

клавиатуры".

Vehicle information

Service

Setup

V1065527

Setup

- X1 work tool (Раб.инструмент X1)

SELECT

X1 work tool

Служит для предварительной настройки

X3 Operation

Enter X1/X3 password

инструмента Х1 так, чтобы его можно было

****

Auto idle time

использовать просто выбрав из списка.

Language

Enter X1/X3 password (Пароль X1/X3):

ESC

Units

Введите пароль для изменения настройки

инструментов Х1. Экран с запросом пароля

Setup

появляется также при его установке с

X1 work tool

помощью Tech tool (сервисного

New

инструмента Volvo).

Change

Delete

В этом меню есть 3 подпункта:

- Создать

- Замените

- Удалить

Setup

При помощи кнопок со стрелками выберите

X1 work tool

нужный элемент (подсвеченный

New

прямоугольник), а затем нажмите кнопку

Change

SELECT.

Delete

V1091596

Панели приборов

Блок дисплея

Setup

New (Создать)

X1 work tool

Пункт "Создать" используется для

New

добавления нового инструмента Х1. Чтобы

Name

----

ввести и "Сохранить" параметры нового

Flow

навесного устройства выполните

----

описанные ниже шаги с 1 по 7.

SELECT

ВНИМАНИЕ!

Setup

Если приведенная в шаге 7 операция

X1 work tool

New

"Сохранить" не будет выполнена, то все

Name

настройки автоматически отменяются.

-----------

SELECT

Setup

X1 work tool

New

ESC

New

Name

-----------

V----------

SELECT

Setup

X1 work tool

3 sec

X1 work tool

New

SELECT

New

Name

VO LVO01

Flow

VOLVO01--

----

V1065539

Выберите пункт "Создать" после

введения "Раб.инструмент X1".

Name (Имя): Введите имя инструмента.

При помощи кнопок со стрелками ВВЕРХ

и ВНИЗ выберите символы (A,B...Z,

0,1...9).

Чтобы ввести выбранный символ

используйте кнопку SELECT.

Введенный символ можно удалить

кнопкой ESC.

Для сохранения имени нажмите на

кнопку SELECT дольше 3 секунд.

Для выхода из этого меню без

сохранения имени нажмите на кнопку

ESC дольше 3 секунд.

Volvo EC140D гусеничный экскаватор. Руководство оператора (2018 год) - часть 1
