ПРОВЕРКА И КРИТЕРИИ НЕОБХОДИМОСТИ РЕМОНТА
ОСНОВНЫХ СОСТАВНЫХ ЧАСТЕЙ

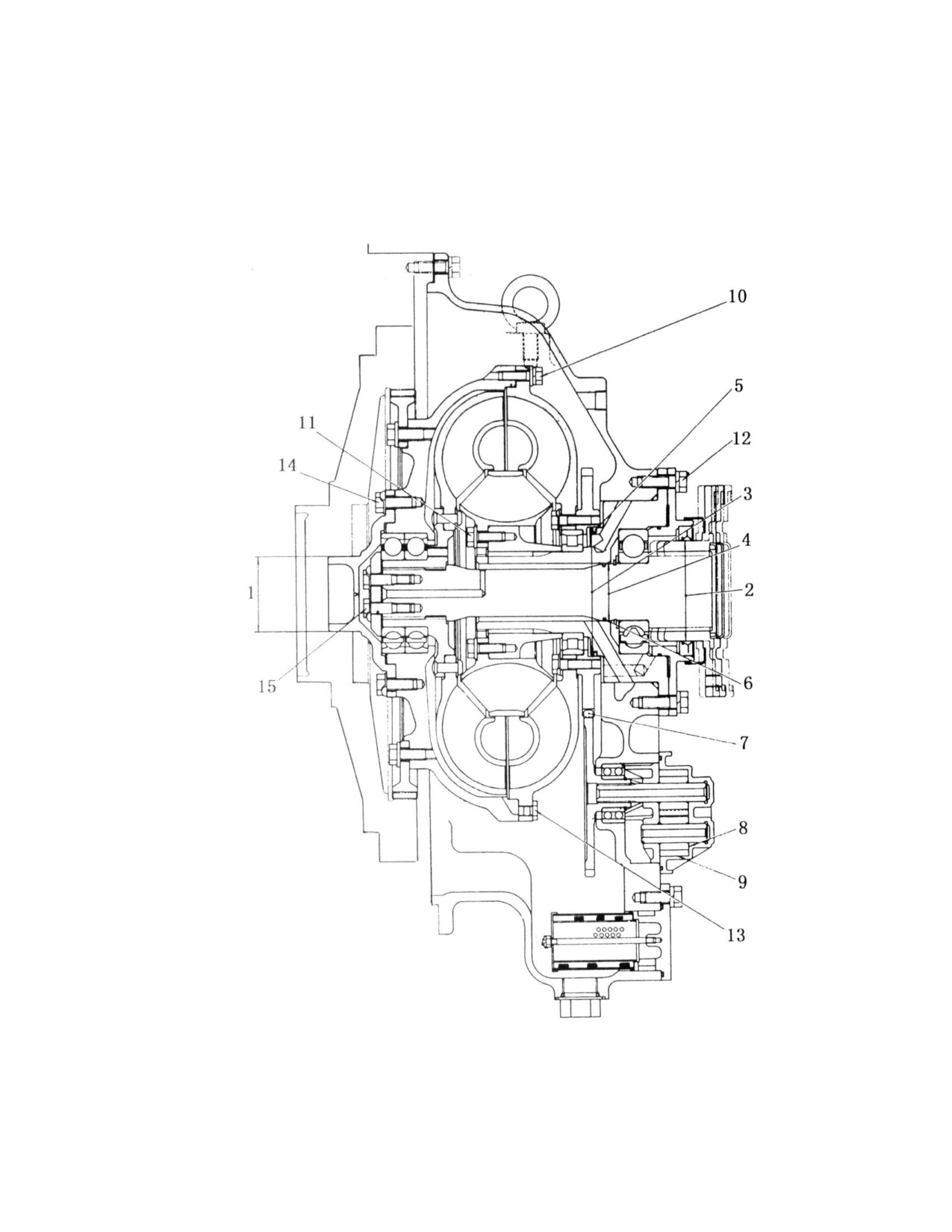

1. Гидротрансформатор
Рис. 9-1.
121
Единица измерения: мм
№
Проверяемая составная часть
Критерий
Принимаемые
Стандартный
Стандартный
Предел для
меры
размер
зазор
ремонта
1
Внешний диаметр
78
77,75
направляющего пояса.
2
Внешний диаметр
105
104,9
контактной поверхности
Хромирование
масляного уплотнения.
или замена.
3
Внутренний диаметр
135
135,3
шестерни и контактной
поверхности
уплотнительного кольца.
4
Внутренний диаметр вала
60
60,1
статора в месте контакта с
уплотнительным кольцом.
5
Уплотнительное кольцо
Ширина: 4,0
Ширина: 3,5
Заменить.
оси статора.
Толщина:
Толщина: 4,9
5,2
6
Уплотнительное кольцо
Ширина: 2,5
Ширина: 2,0
вала турбины.
Толщина:
Толщина: 2,2
2,5
7
Зазор между
0,16 ... 0,43
0,50
отсасывающим насосом и
приводной шестерней.
8
Осевой зазор
0,13
0,50
отсасывающего насоса.
9
Радиальный зазор
0,15
0,30
отсасывающего насоса.
10
Усилие при затяжке.
55 ± 5 Нм
Отрегулировать.
11
Усилие при затяжке
70 ± 5 Нм
12
Усилие при затяжке
115 ± 10 Нм
13
Усилие при затяжке.
12 ± 1 Нм
14
Усилие при затяжке
115 ± 10 Нм
15
Усилие при затяжке
58 ± 2 Нм
122

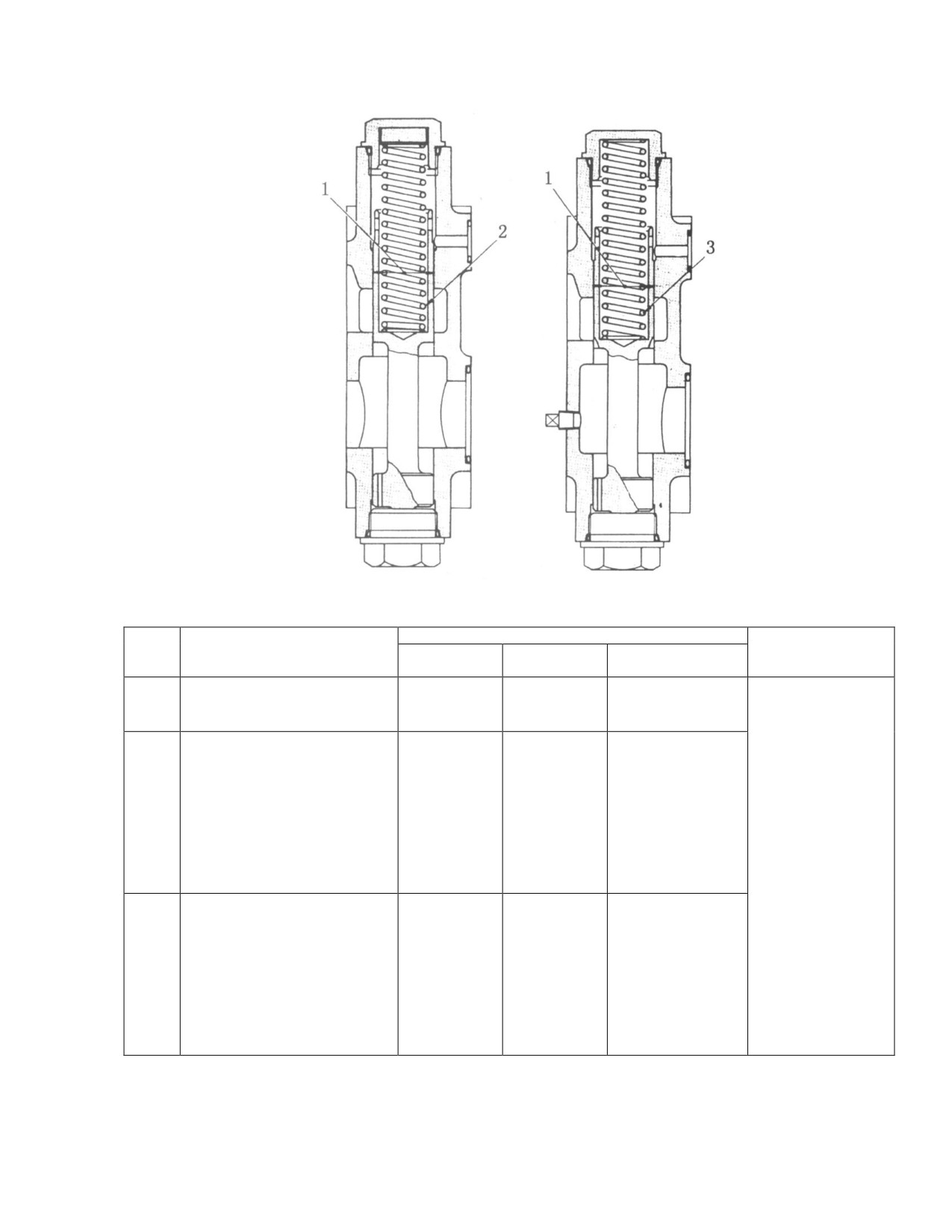

9.2 Спускной клапан и регулирующий клапан
Рис. 9-2.
Единица измерения: мм
№
Проверяемая составная часть
Критерий
Принимаемые
Стандартный
Стандартный
Предел для
меры
размер
зазор
ремонта
1
Зазор между корпусом
0,050...
0,20
Заменить.
клапана и стержнем
0,091
клапана.
2
Пружина спускного
Длина в
134,2
клапана.
свободном
579 Н
состоянии:
137,7
Нагрузка
при
установке:
635 Н
3
Пружина регулирующего
Длина в
120
клапана.
свободном
140 Н
состоянии:
126,6
Нагрузка
при
установке:
209 Н
123

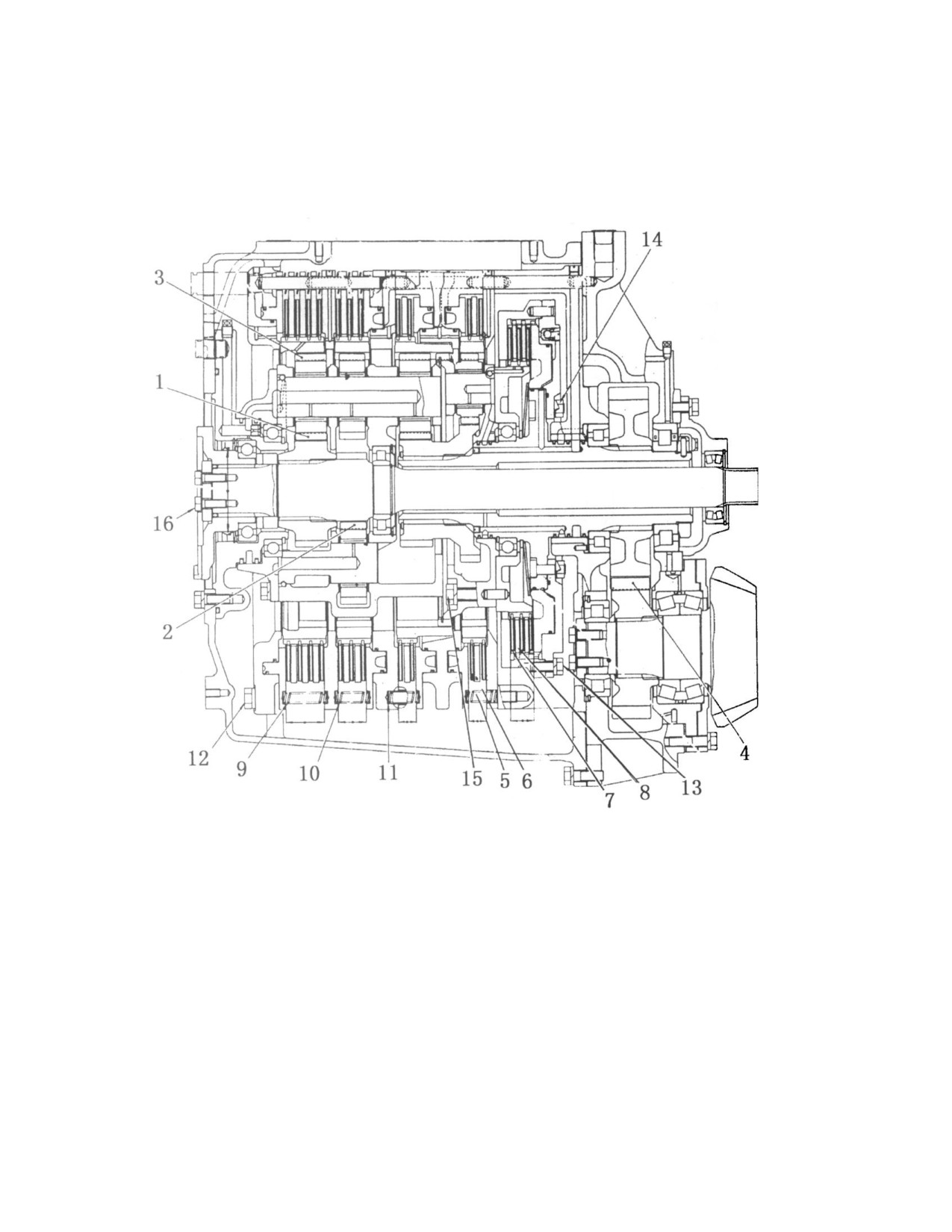

9.3 Картер трансмиссии
Рис. 9-3.
124
Единица измерения: мм
№
Проверяемая составная
Критерий
Принимаемые
часть
меры
Стандартный размер
Стандартный
Предел для
зазор
ремонта
1
Обратный ход между
0,14 ... 0,37
солнечной шестерней
№№ 1, 3, 4 и
планетарной
шестерней.
2
Обратный ход между
0,13 ... 0,43
солнечной шестерней
№ 2 и планетарной
шестерней.
3
Обратный ход между
0,13 ... 0,48
планетарной
шестерней и кольцевой
шестерней.
4
Обратный ход
0,20 ... 0,51
выходной шестерни.
5
Общая толщина
5,4
4,6
Заменить.
ведущих дисков муфты
№№ 1 - 4.
6
Общая толщина
7,0
6,2
ведомых дисков муфты
№№ 1 - 4.
7
Общая толщина
5,4
4,6
ведущих дисков муфты
№ 5.
8
Общая толщина
5,0
4,2
ведомых дисков муфты
№ 5.
9
Пружина муфты № 1
Длина в
66
64,1
свободном
положении
Нагрузка при
133 Н
106 Н
установке
10
Пружина муфты № 2
Длина в
45,7
44,8
свободном
положении
Нагрузка при
96 Н
77 Н
установке
11
Пружина муфты № 3
Длина в
45,7
44,5
свободном
положении
Нагрузка при
126 Н
101 Н
установке
125

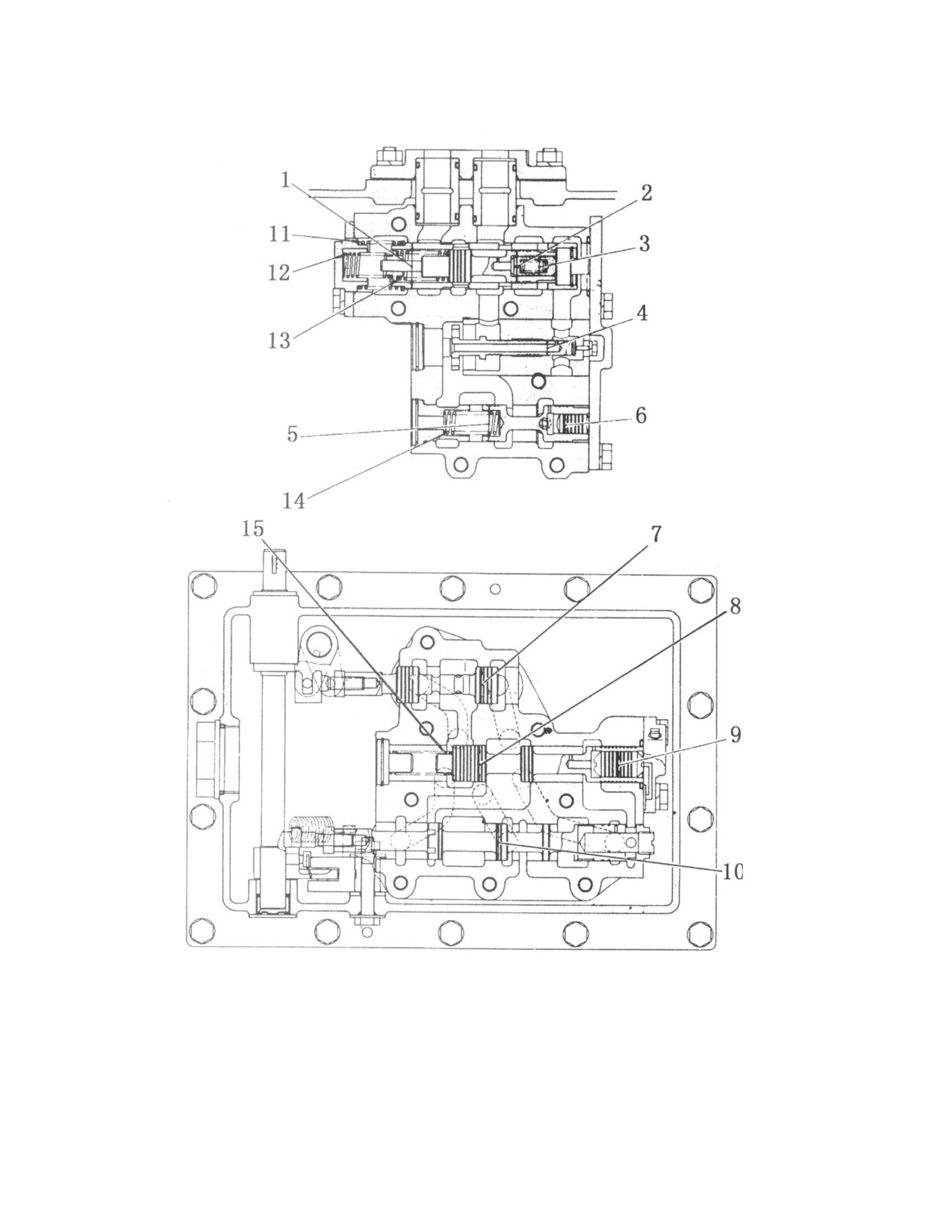

9.4 Управляющий клапан трансмиссии
Рис. 9-4.
126
Единица измерения: мм
№
Проверяемая
Стандартный размер
Стандартный зазор
Предел для ремонта
Принимаемые
составная часть
меры
Зазор между
0,035 ... 0,058
0,064
регулирующим
1
клапаном и корпусом
клапана.
0,035 ... 0,058
0,064
2
Зазор между
0,020 ... 0,048
0,054
спускным клапаном и
сервоклапаном.
3
Зазор между
0,035 ... 0,056
0,062
спускным клапаном и
поршнем.
4
Зазор между
0,035 ... 0,058
0,064
клапаном быстрого
возврата и корпусом
клапана.
5
Зазор между
0,020 ... 0,048
0,054
клапаном снижения
давления и корпусом
клапана.
6
Зазор между
0,035 ... 0,058
0,064
клапаном снижения
давления и поршнем.
7
Зазор между
0,035 ... 0,058
0,064
клапаном
переключения
переднего - заднего
хода и корпусом
клапана.
8
Зазор между
0,020 ... 0,048
0,054
спускным клапаном и
корпусом клапана.
9
Зазор между
0,035 ... 0,058
0,064
спускным клапаном и
поршнем.
10
Зазор между
0,035 ... 0,058
0,064
Заменить.
клапаном
переключения
скорости и корпусом
клапана.
11
Пружина
Длина в
53
51,2
регулирующего
свободном
клапана
положении
Нагрузка при
86,5 Н
77,9 Н
установке
12
Пружина
Длина в
38,5
37,3
регулирующего
свободном
клапана (большая).
положении
Нагрузка при
217 Н
195 Н
установке
13
Длина в
43,8
42,6
Пружина
свободном
регулирующего
положении
клапана малая).
Нагрузка при
403 Н
363 Н
установке
14
Пружина клапана
Длина в
52
50,7
снижения давления
свободном
положении
Нагрузка при
219 Н
197 Н
установке
15
Пружина спускного
Длина в
79
75,8
клапана
свободном
положении
Нагрузка при
14,1 Н
13,4 Н
установке
127
9.5 Центральный привод
Рис. 9-5
128
№
Проверяемая составная
Стандартный размер
Стандартный
Предел для
Принимаемые
часть
зазор
ремонта
меры
1
Износ задней
0,1 мм
поверхности конической
(крепление
шестерни.
на валу)
2
Обратный ход конической
Момент вращения: 20
0,25 ... 0,33
0,75
Отремонтировать
шестерни.
... 30 Нм (на тонком
или заменить
конце конической
шестерни)
3
Преднагрузка вала
Отрегулировать.
конической шестерни.
4
Крепление болта
145
0 « 0,042
0,1
конической шестерни.
5
Внутренний диаметр
145,3
корпуса подшипника при
контакте с
Заменить.
уплотнительным кольцом
6
Ширина уплотнительного
4,0
кольца.
Ширина желоба
150 « 300 кН (15 « 30
5,0
уплотнительного кольца.
т)
7
Прижимная сила
6 ± 0,5
конического шлица.
8
Ось центрального
700 ± 50 Нм
привода после
опрессовки.
Отрегулировать.
9
Усилие при затяжке.
10
Износ соединительной
0,03
платы.
11
радиальный износ
соединительной платы.
129

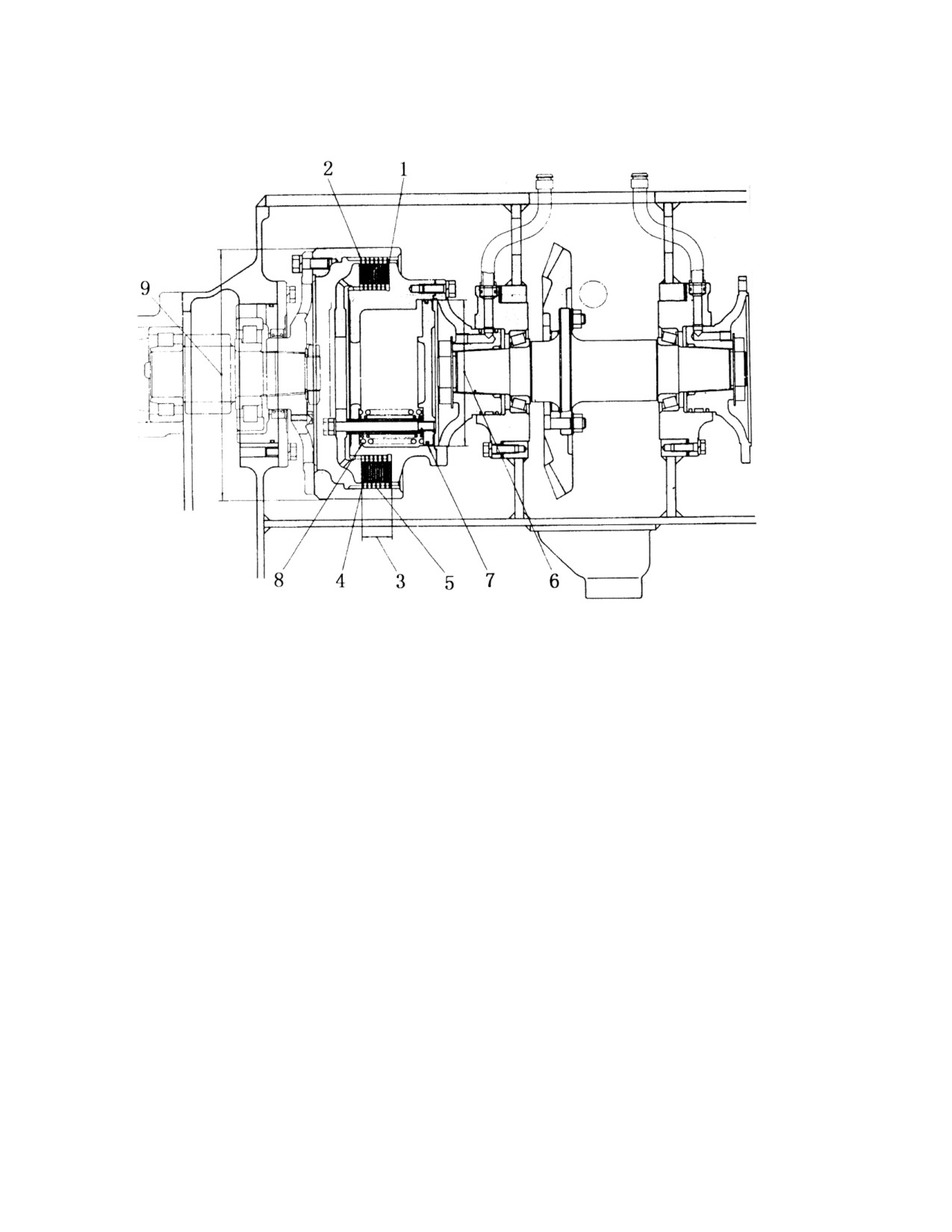

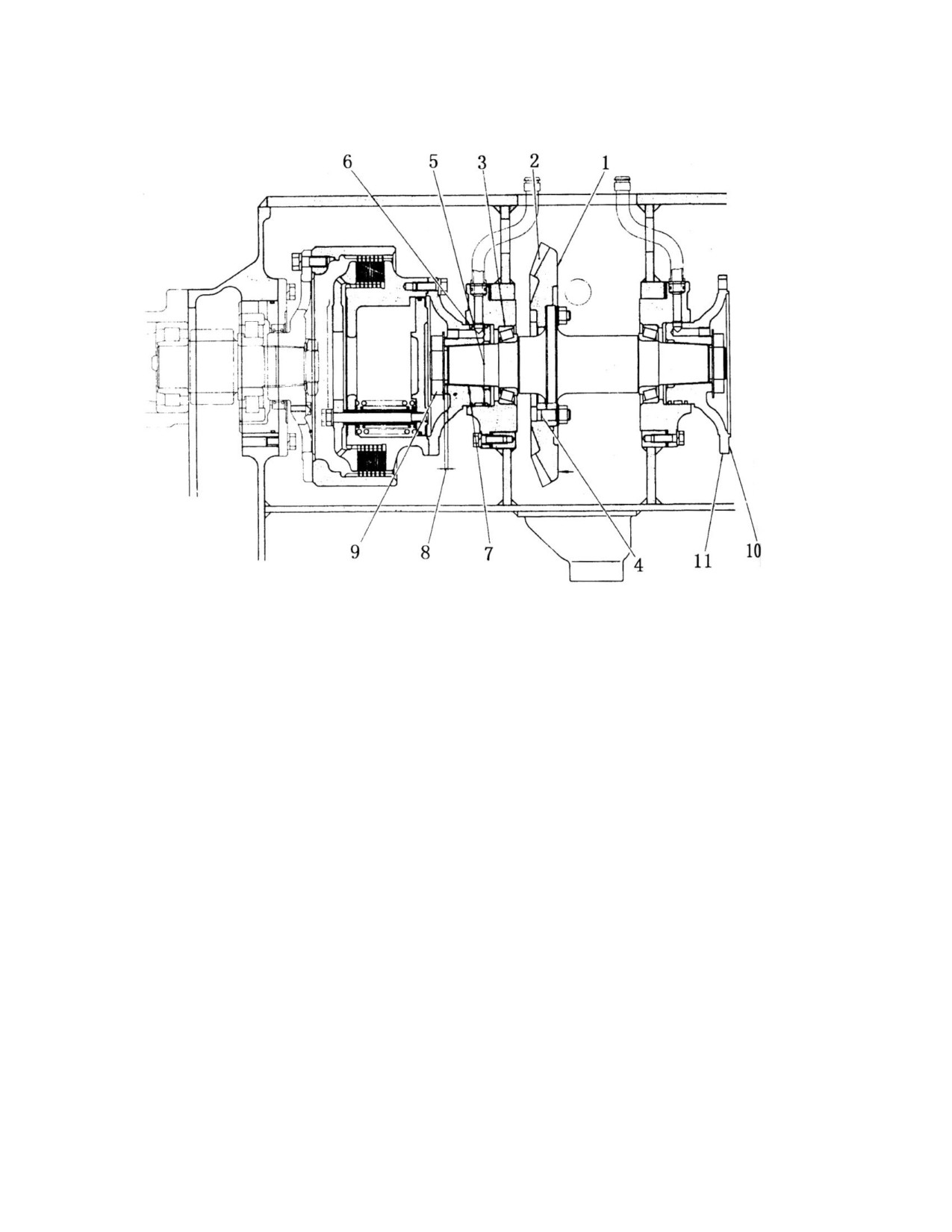

9.6 Муфта поворота
Рис. 9-6.
130
Единица измерения: мм.
№
Проверяемая составная
Стандартный размер
Стандартный
Предел для
Принимаемые
часть
зазор
ремонта
меры
1
Толщина ведущего
2,3
2,0
диска.
Деформация ведущего
<0,20
0,3
диска.
2
Толщина фрикционного.
4,2
диска.
Деформация
<0,20
0,3
фрикционного диска.
3
Общая толщина сборки
50,3
46
фрикционных
и
приводных дисков.
4
Обратный ход между
0,3 ... 0,4
1,0
приводным диском и
барабаном муфты.
5
Обратный ход между
0,3 ... 0,4
1,0
приводным диском и
барабаном муфты.
6
Внутренний диаметр
245
245,3
барабана муфты в
месте контакта с
уплотнительным
кольцом.
7
Ширина
4,9
уплотнительного
кольца.
Ширина желоба
5
уплотнительного
кольца.
8
Пружина
Длина в
145,15
141
регулирующего
свободном
клапана (большая).
положении
Нагрузка при
2420
2291 Н
Н
установке
9
Длина в
137,83
146,5
Пружина
свободном
регулирующего
положении
клапана малая).
Нагрузка при
1380
1320 Н
Н
установке
10
Диаметр внешнего
425
420
барабана.
131

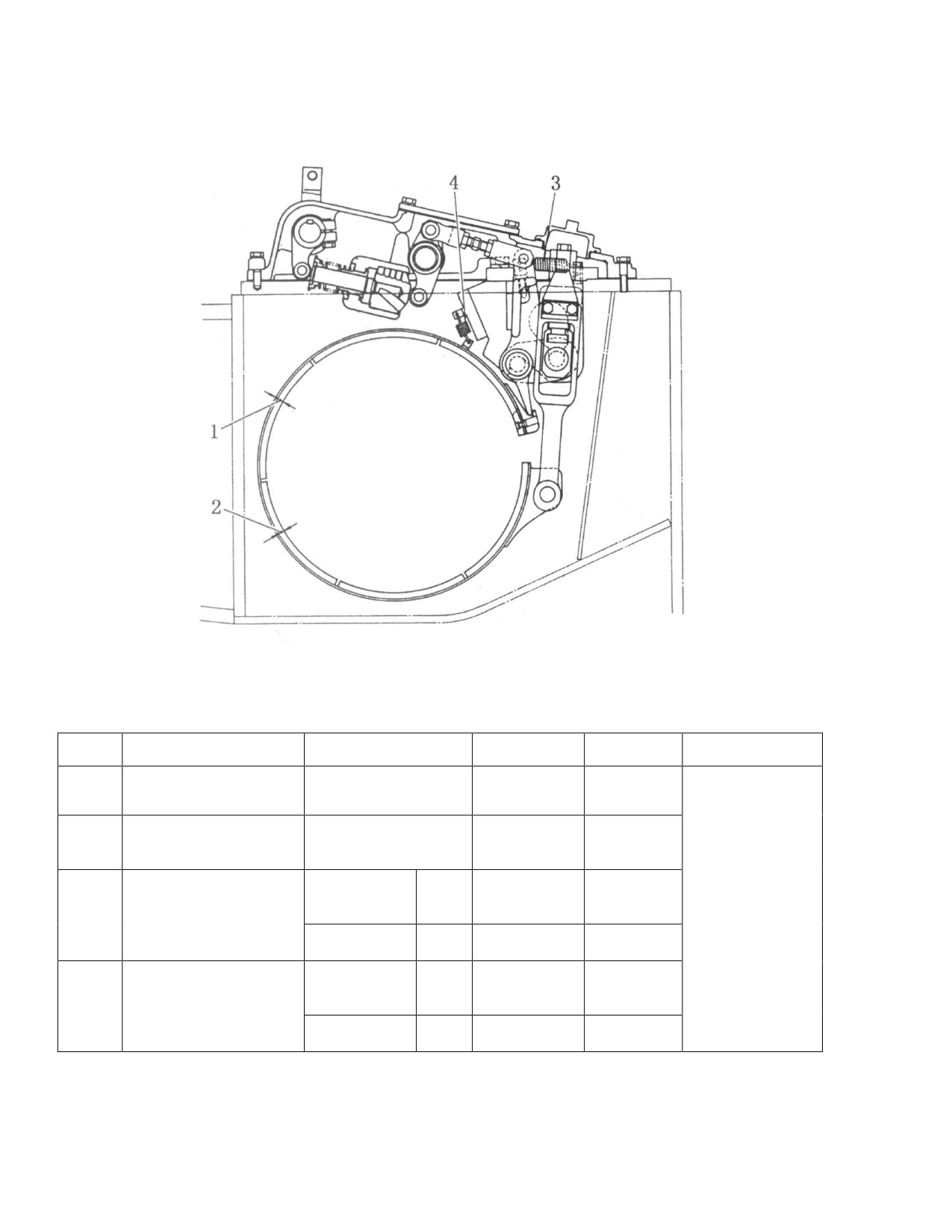

9.9 Тормоз
Рис. 9-7.
Единица измерения: мм.
№
Проверяемая составная
Стандартный размер
Стандартный
Предел для
Принимаемые
часть
зазор
ремонта
меры
1
Общая толщина сборки
14
9,5
фрикционных
и
приводных дисков.
2
Обратный ход между
9,5
5
приводным диском и
барабаном муфты.
3
Пружина
Длина в
78,3
82
регулирующего
свободном
Заменить.
клапана (большая).
положении
Нагрузка при
200 Н
160 Н
установке
4
Длина в
42,4
43,3
Пружина
свободном
регулирующего
положении
клапана малая).
Нагрузка при
45,4 Н
36 Н
установке
132

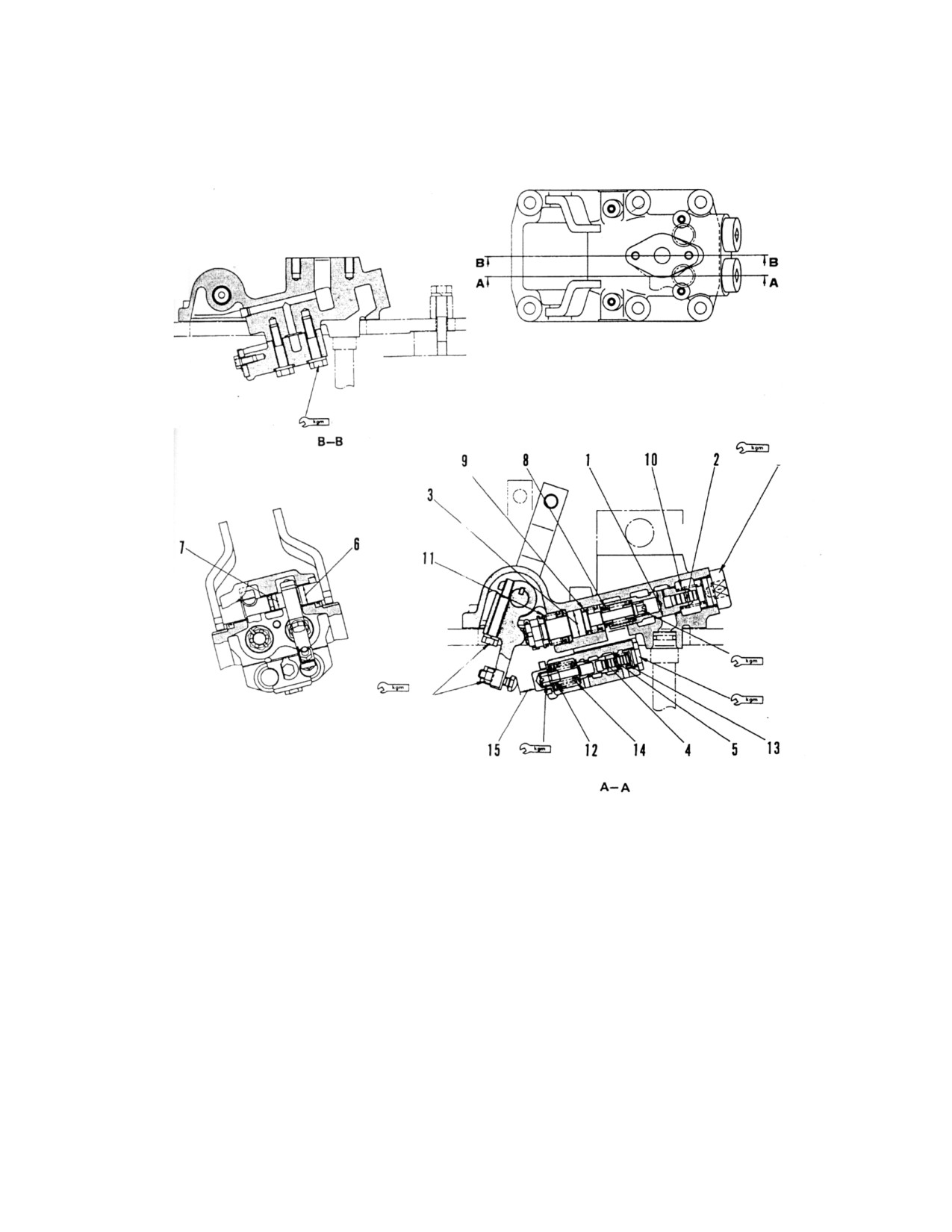

9.8 Клапан рулевого механизма
6,8 ± 0,7 кгм
11,8 ± 1,5 кгм
0,25 ± 0,05 кгм
3,2±0,3 кгм
4±0,5 кгм
0,25 ± 0,05 кгм
Рис. 9-8.
133
Единица измерения: мм.
№
Проверяемая
Критерий
Принима-
составная часть
емые меры
Стандартный
Допуск
Стандартный
Предельный
размер
Вал
Отверстие
зазор
зазор
2
Зазор между
10
-0,030
+0,015
0,03
0,08
шпинделем
-0,040
0
... 0,055
клапана и
поршнем.
3
Зазор между осью
26
-0,035
+0,013
0,035
0,08
клапана и
-0,045
0
... 0,058
корпусом клапана.
4
Зазор между
16
-0,030
+0,018
0,03
0,08
тормозным
-0,035
0
... 0,053
клапаном и
корпусом клапана.
5
Зазор между
9
-0,03
+0,015
0,03
0,08
тормозным
-0,04
0
... 0,055
Заменить.
клапаном и
поршнем.
6
Зазор между
22
+0,023
+0,170
0,063
0,20
стержнем рычага и
+0,002
+0,086
... 0,168
втулкой.
7
Зазор между тягой
18
+0,019
+0,156
0,067
0,2
рычага и втулкой.
+0,001
+0,086
... 0,155
Стандартный размер
Предел для замены
Длина в
Длина при
Нагрузка при
Длина в
Нагрузка
свободном
установке
установке
свободном
состоянии
состоянии
8
Возвратная
36
27,7
6,02 кг
35,3
5,7 кг
пружина вала.
134
9
Пружина клапана
62
36,5
3,5 кг
60,9
3,2 кг
рулевого
управления.
10
Возвратная
91,6
25
4,53 кг
90,6
4,3 кг
пружина клапана
рулевого
управления.
11
Пружина клапана
55
20,5
3,61 кг
28
3,3 кг
рулевого
управления.
12
Пружина
28,5
25,5
3,0 кг
28
2,8 кг
тормозного
клапана.
13
Возвратная
50,5
14
2,36 кг
49,5
2,2 кг
пружина
тормозного
клапана.
14
Возвратная
90
27
4,48 кг
88,5
4,15 кг
пружина
тормозного
клапана.
15
Дистанция хода
13,7
Отрегули-
тормозного
ровать.
клапана.
135

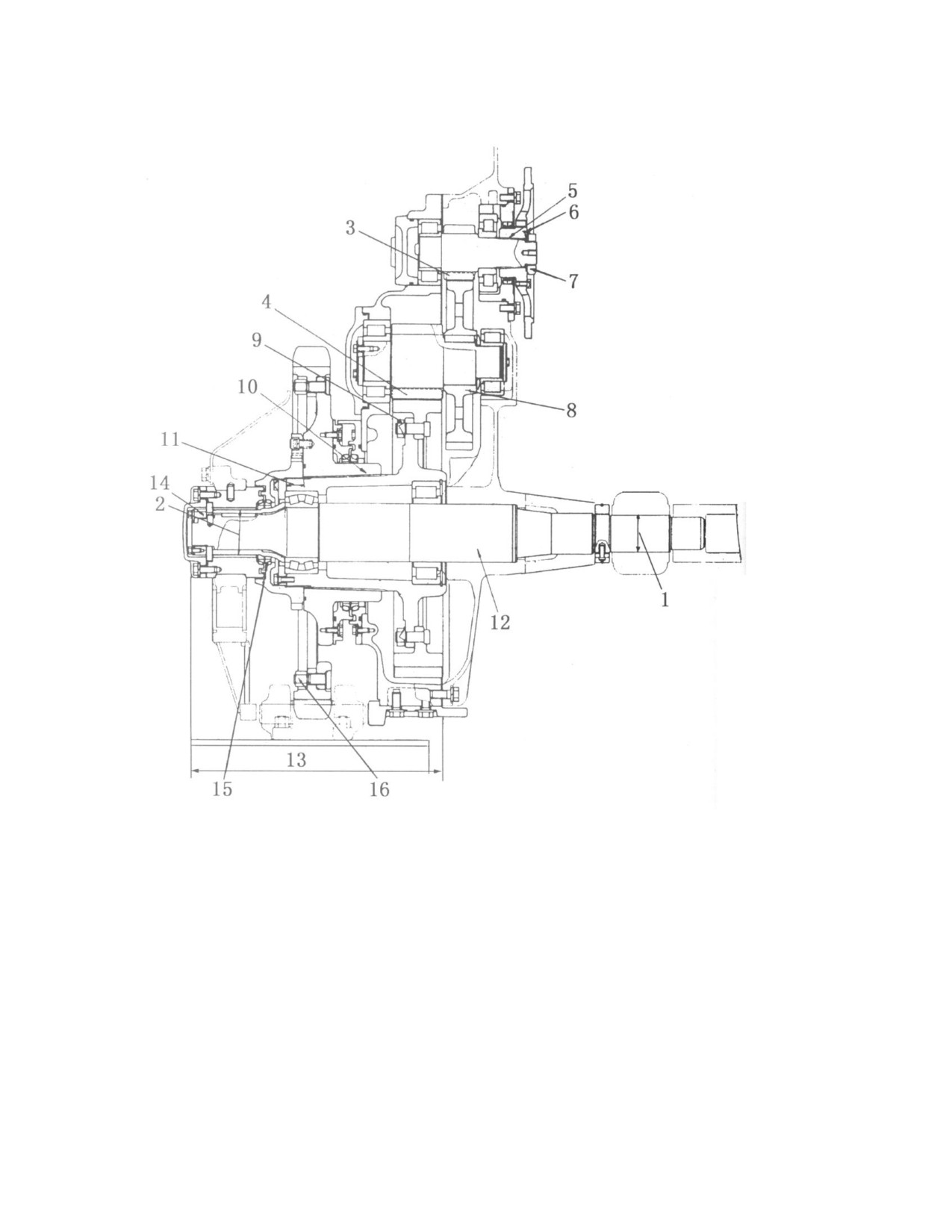

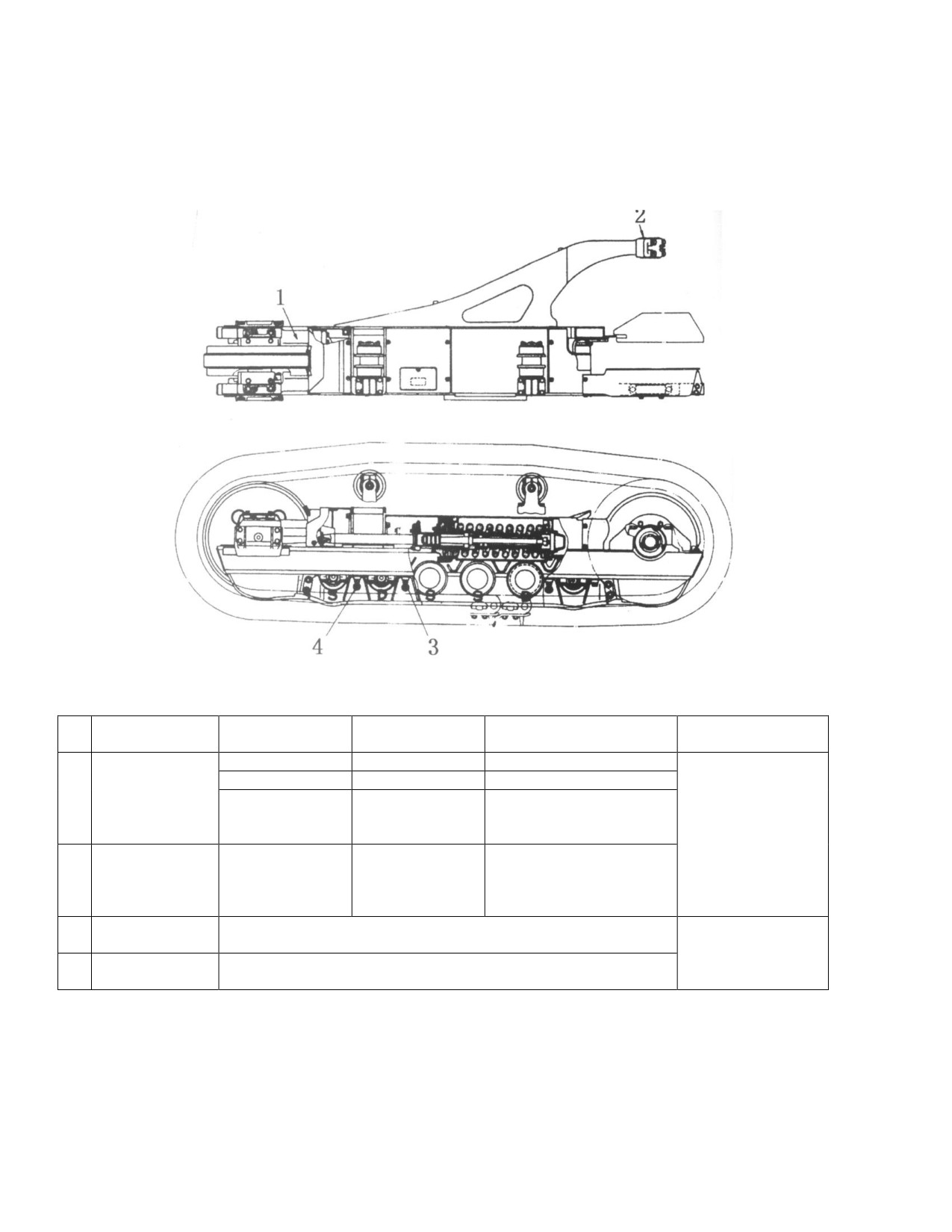

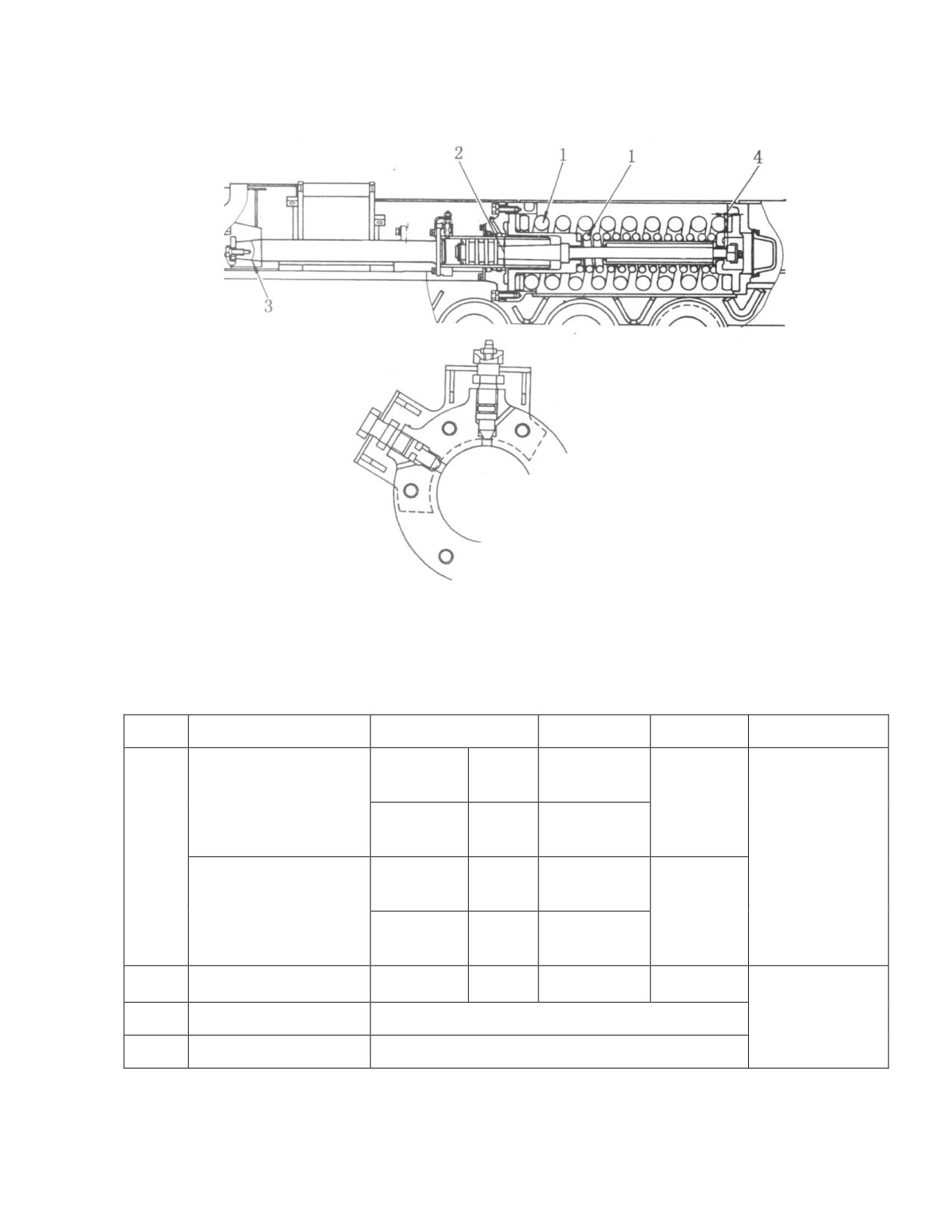

9.9 Конечная передача
Рис. 9-10.
136
Единица измерения: мм
№
Проверяемая составная
Стандартный размер
Стандартный
Предел для
Принимаемые
часть
зазор
ремонта
меры
1
Расстояние между
0,036 « 0,106
0,5
полуосью и вкладышем
подшипника.
Заменить втулку.
2
Расстояние между
0,12 « 0,270
0,5
наружной поверхностью
полуоси и втулкой.
3
Обратный ход зубчатого
0,40 « 0,85
1,5
сцепления первой
передачи.
Заменить.
4
Обратный ход зубчатого
0,48 « 0,85
1,5
сцепления второй
передачи.
5
Прижимная сила.
300 « 400 кН (30 « 40 т)
6
Износ торцевой
2 « 3,5 мм
поверхности фланца.
7
Усилие при затяжке
700 ± 50 Нм
гайки.
8
Прижимная сила.
50 « 160 кН (5 « 16 т)
9
Износ ступицы
39 « 41
звездочки.
10
Прижимная сила.
500 « 600 кН (50 « 60 т)
11
Износ ступицы
39 « 41
Отрегулировать.
звездочки.
12
Прижимная сила.
120 « 460 кН (12 « 46 т)
13
Расстояние между
599,9 (SD22S - 724,5)
внешней поверхностью
полуоси и картером
рулевого механизма.
14
Усилие при затяжке
1050 ± 150 Нм
гайки.
15
Усилие при затяжке
1050 ± 150 Нм
гайки звездочки.
16
Усилие при затяжке
950 « 1150 Нм
гайки.
137
9.10 Ходовая часть
1. Гусеничная рама
Рис. 9-11.
Единица измерения: мм
№
Стандартный
Стандартный
Предел для ремонта
размер
зазор
1
Деформация
Изгиб
7 / 3000
гусеничной
Скручивание
3 / 300
рамы.
Просвет
5
направляющего
Отремонтировать
колеса
или заменить.
2
Зазор между
0,036 « 0,106
0,5
полуосью и
вкладышем
подшипника.
3
Усилие при
760 ± 85 Нм
затяжке.
Отрегулировать.
4
Усилие при
825 ± 225 Нм
затяжке.
138
2. Устройство натяжения гусеницы
Рис. 9-12.
Единица измерения: мм
№
Проверяемая составная
Стандартный размер
Стандартный
Предел для
Принимаемые
часть
зазор
ремонта
меры
1
Натяжная пружина
Длина в
817
154000 Н
Заменить.
(большая).
свободном
положении
Нагрузка
171300
Н
при
установке
Длина в
530
29000 Н
Натяжная пружина
свободном
(малая).
положении
Нагрузка
32500 Н
при
установке
2
Зазор между цилиндром
0,101 «
0,5
Отрегулировать.
и втулкой.
0,226
3
Прижимная сила балки
150 кН (15 т)
натяжения.
4
Зазор между седлом и
10
гайкой.
139
3. Направляющее колесо

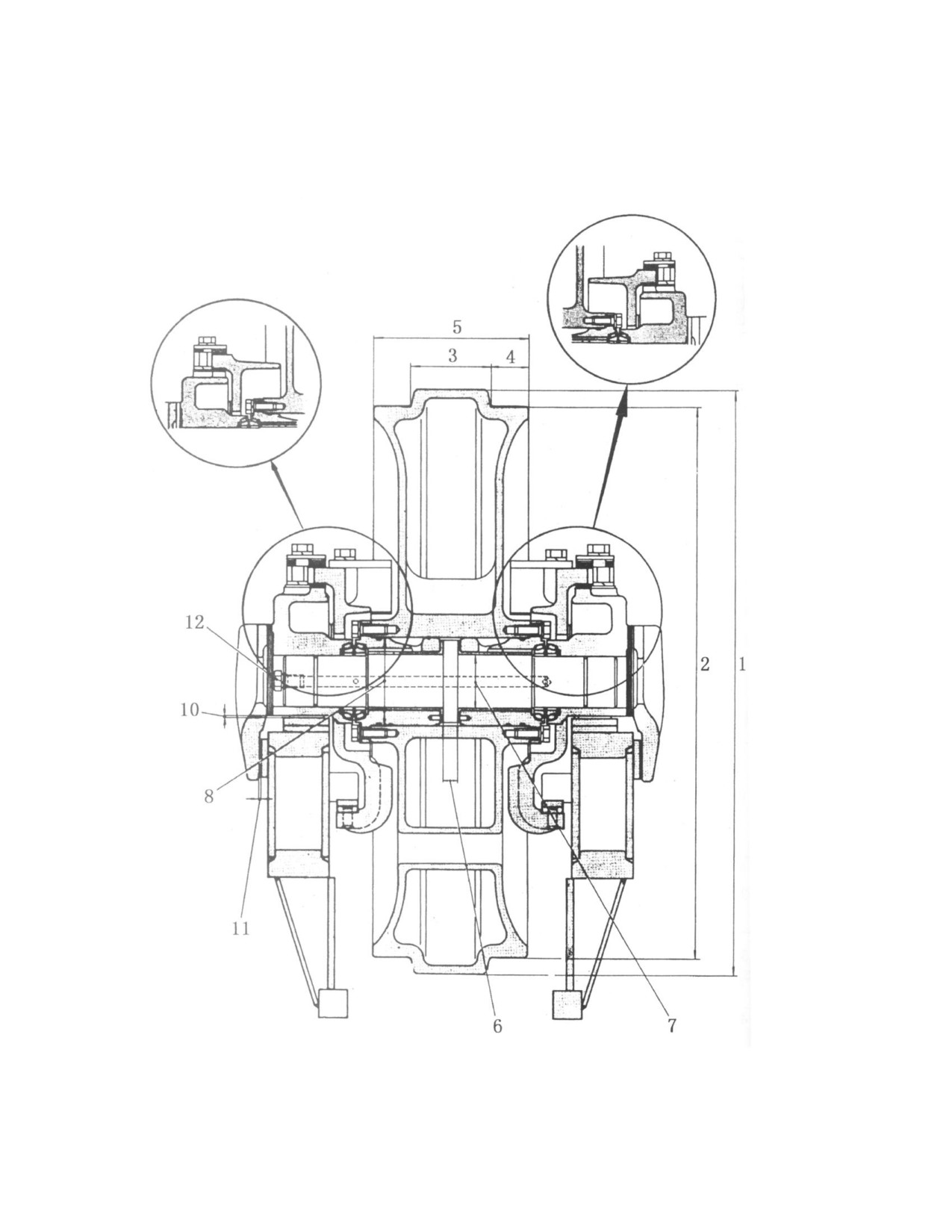

Рис. 9-13.
140
Единица измерения: мм
№
Стандартный
Стандартный
Предел для ремонта
размер
зазор
1
Внешний
774
760
диаметр
направляющего
колеса.
2
Внешний
730
715
диаметр
резьбы
направляющего
Отремонтировать
колеса.
или заменить.
3
Ширина
105
89
ступицы
направляющего
колеса.
4
Ширина резьбы
49,5
51,5
направляющего
колеса.
5
Общая ширина.
204
194
6
Ширина
20
19,5
Заменить.
фланца вала.
7
Зазор между
0,207 « 0,390
1,5
валом и
двойной
втулкой.
8
Натяг между
-0,03 « -0,144
-0,35
направляющим
колесом и
втулкой.
9
Люфт вала
0,27 « 0,39
1,5
направляющего
колеса.
10
Зазор между
2
пластиной
скольжения и
кронштейном.
Зазор между
0,5 « 1,0
3
боковой
панелью и
кронштейном.
11
Усилие при
210 ± 5 Нм
Подтянуть.
затяжке.
141
содержание .. 5 6 7 8 ..
