Komatsu экскаватор колесный PW200, 220-7K. Заводская инструкция - часть 3

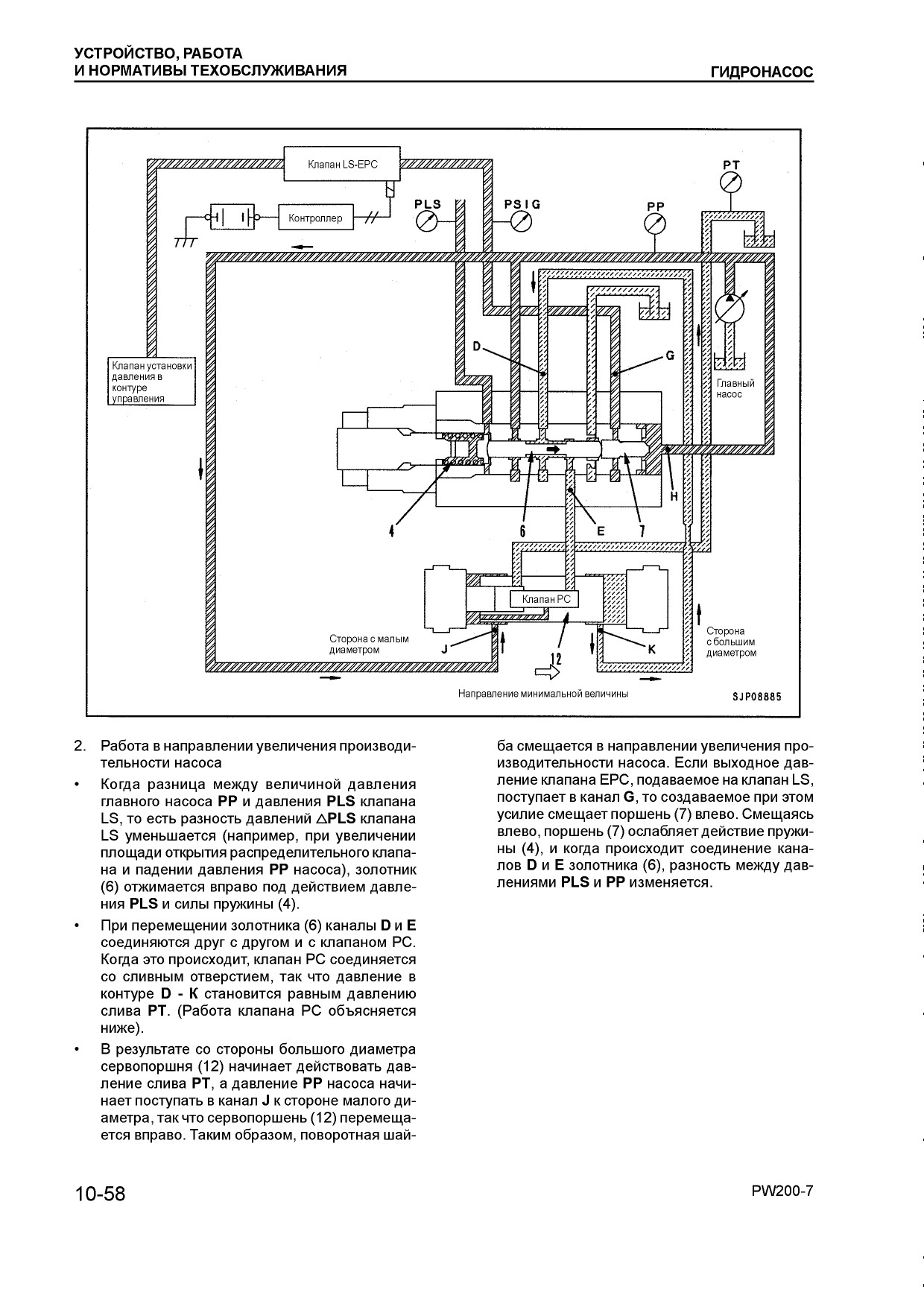

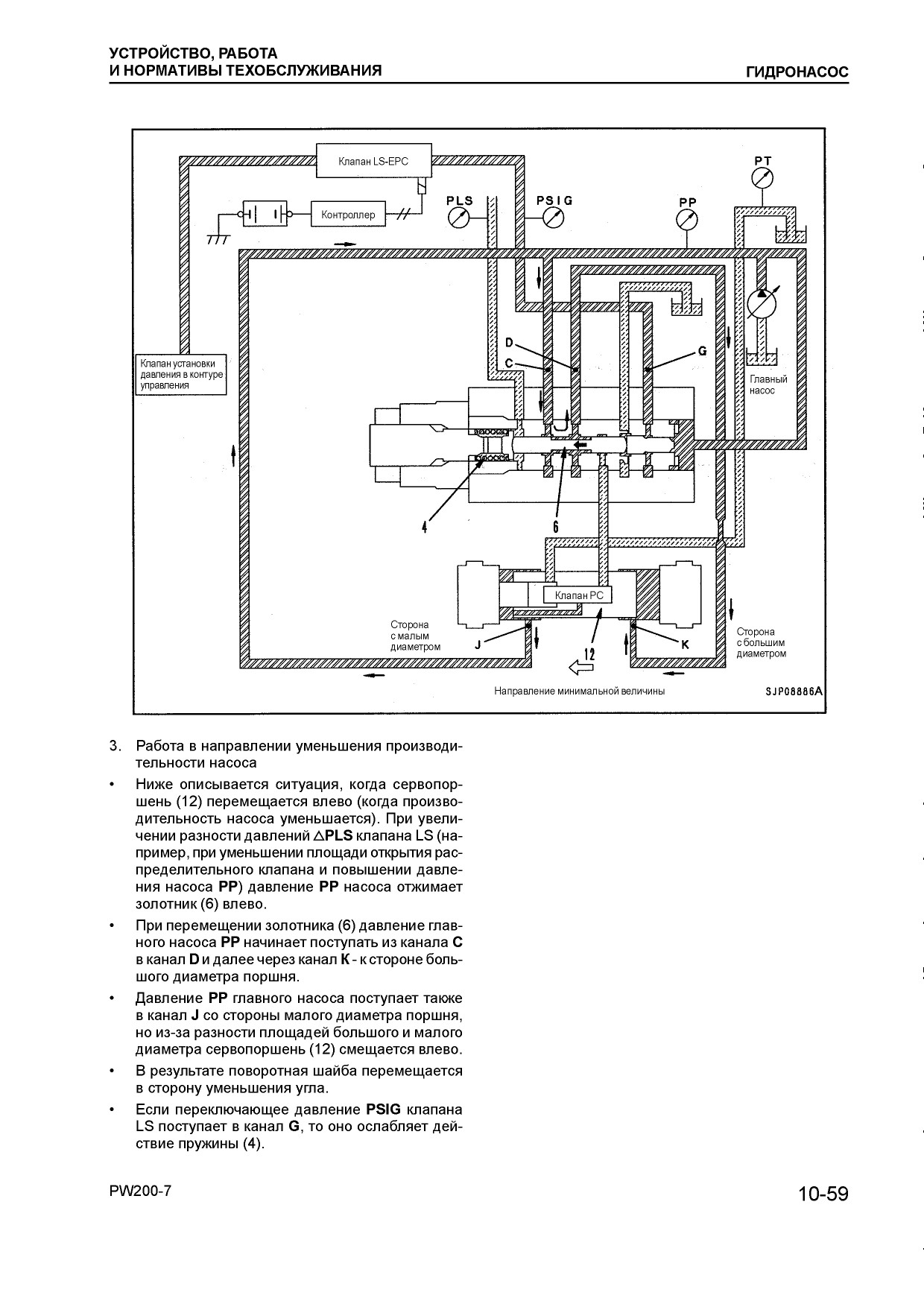

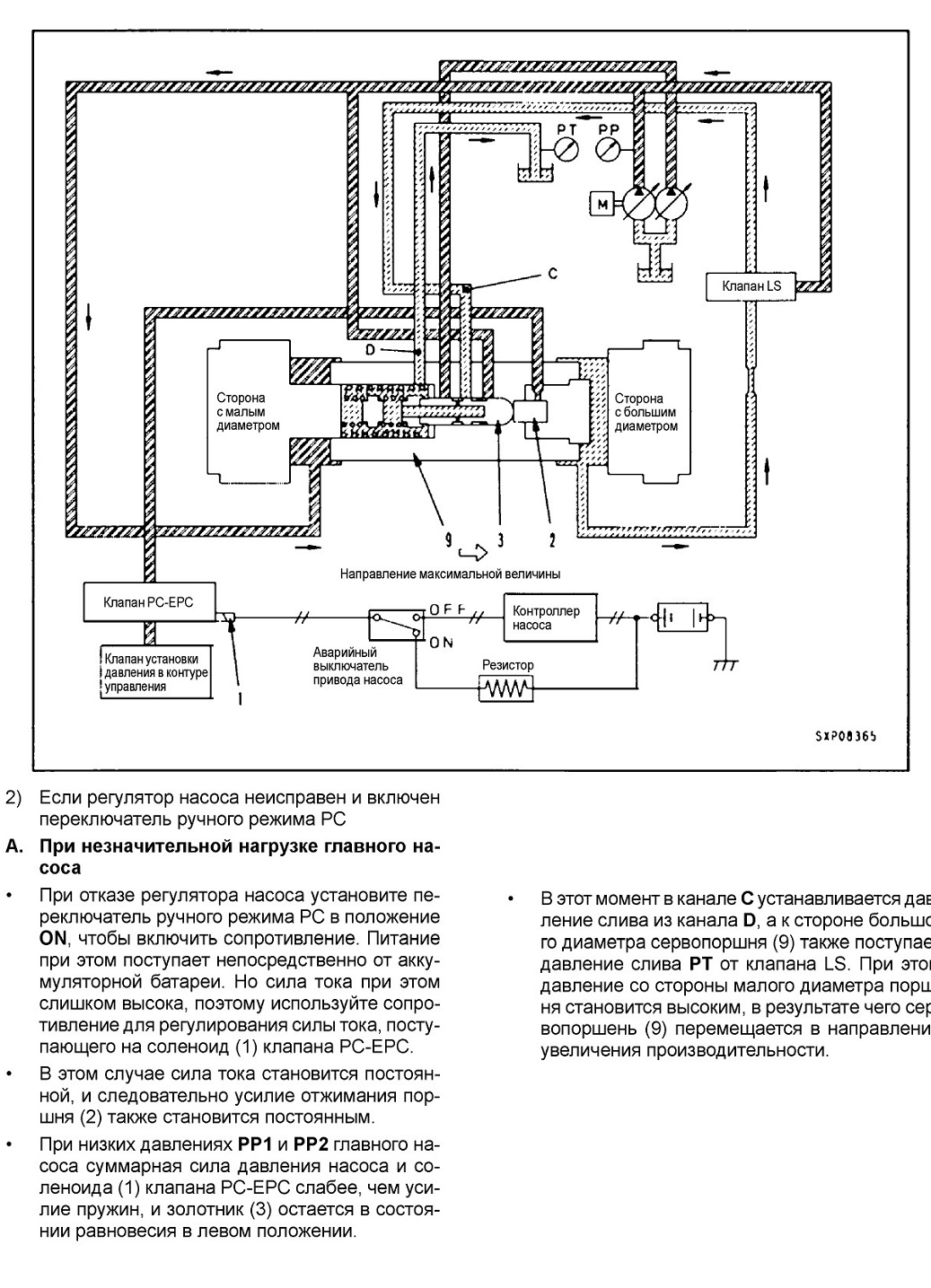

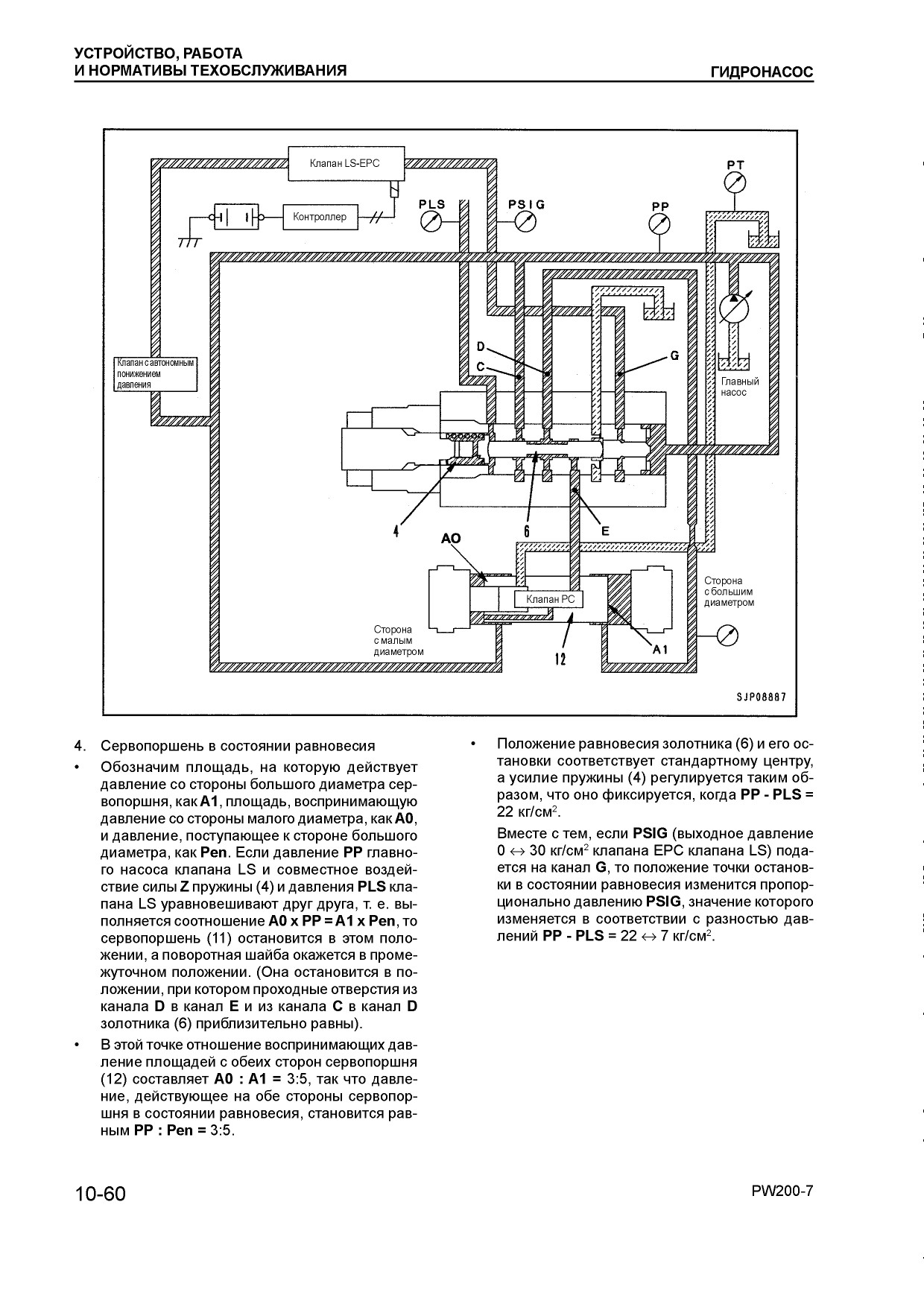

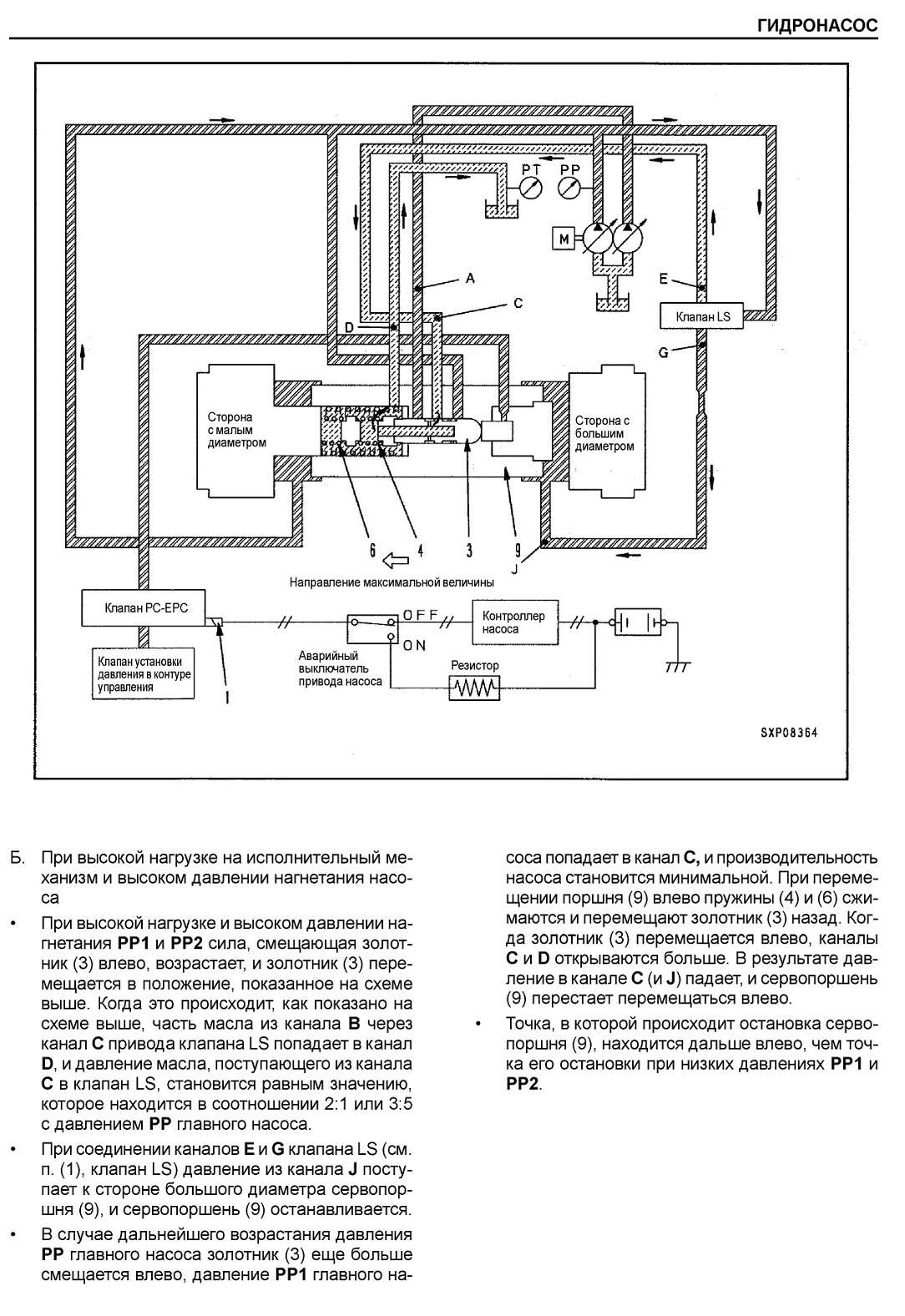

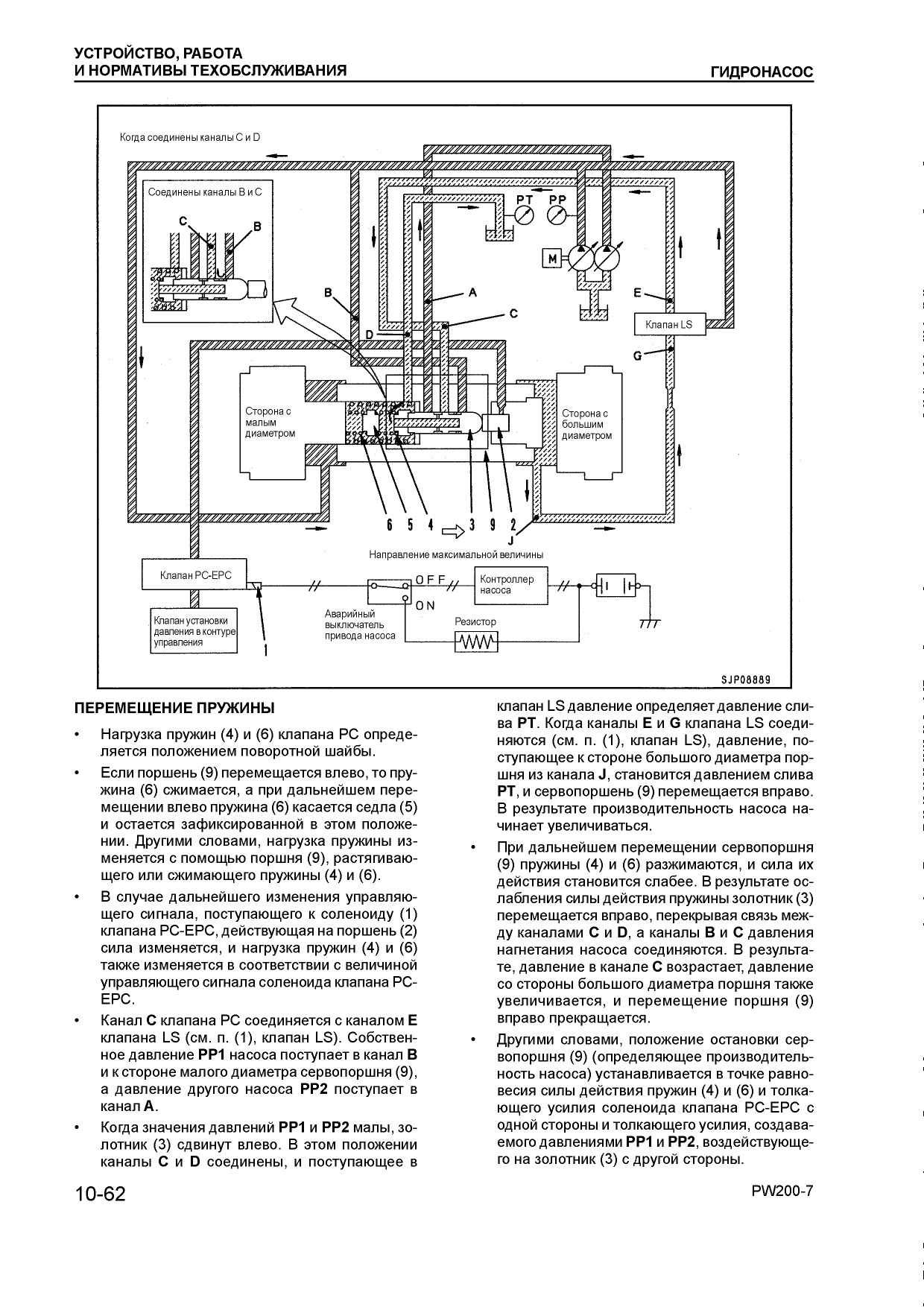

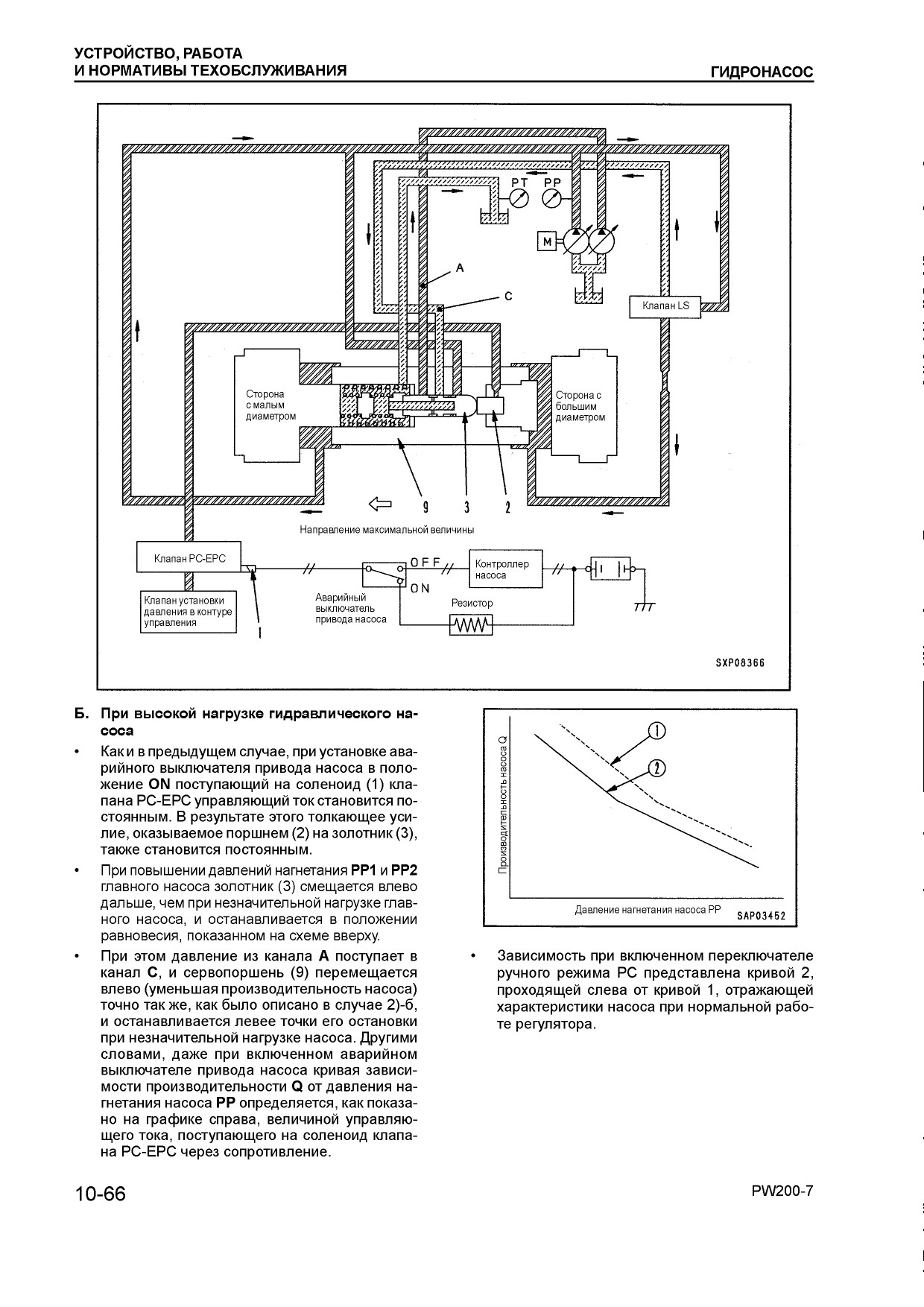

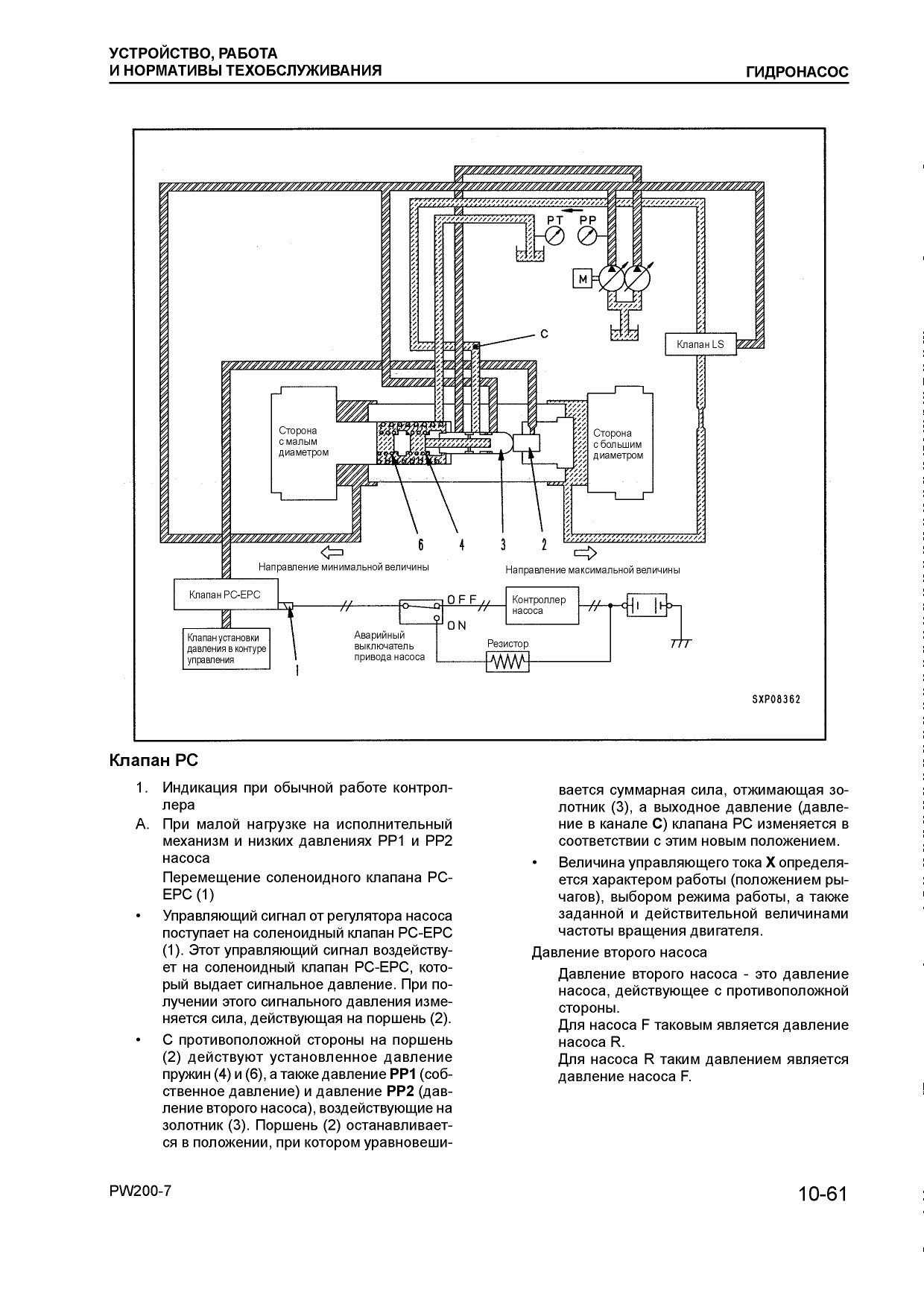

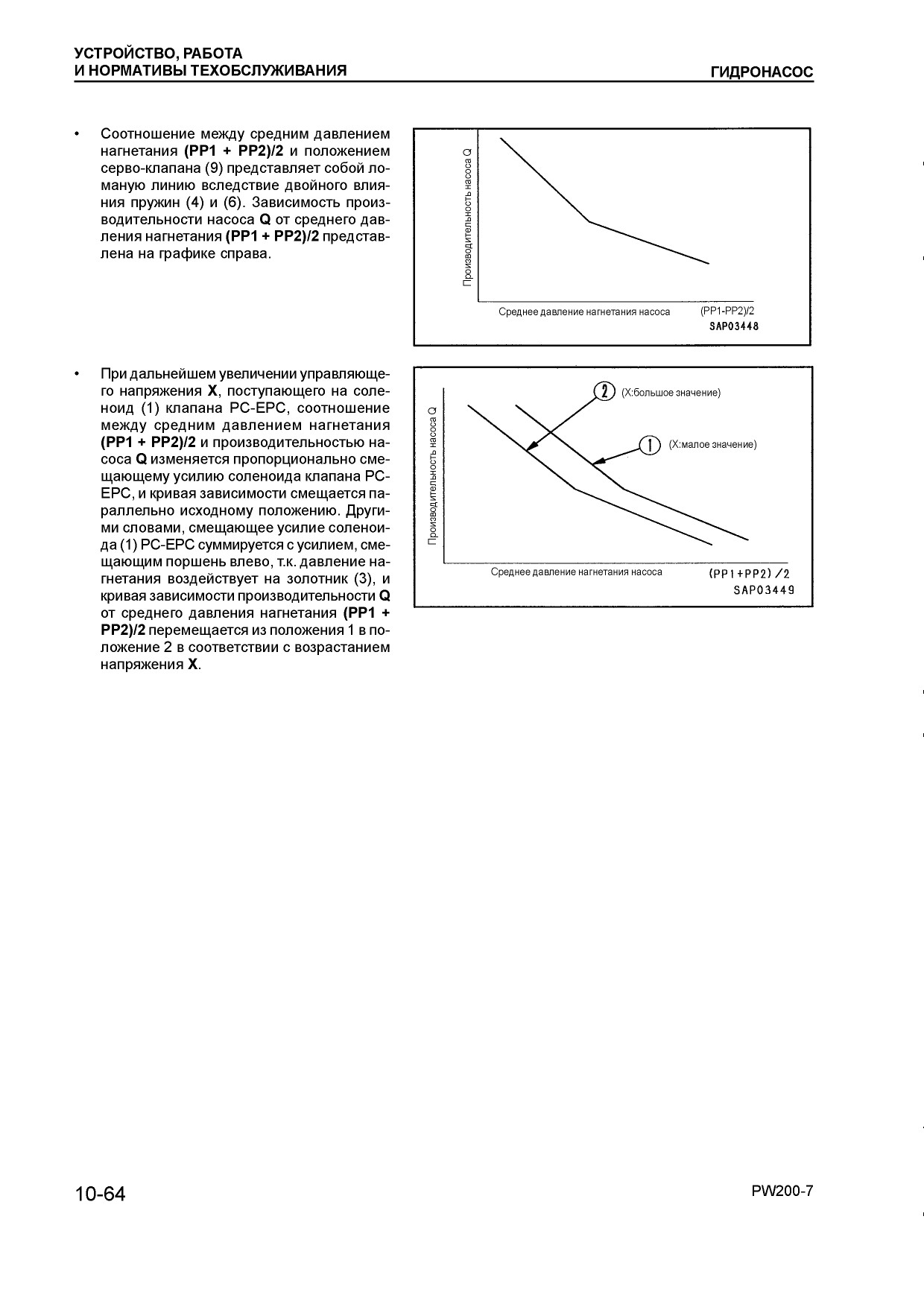

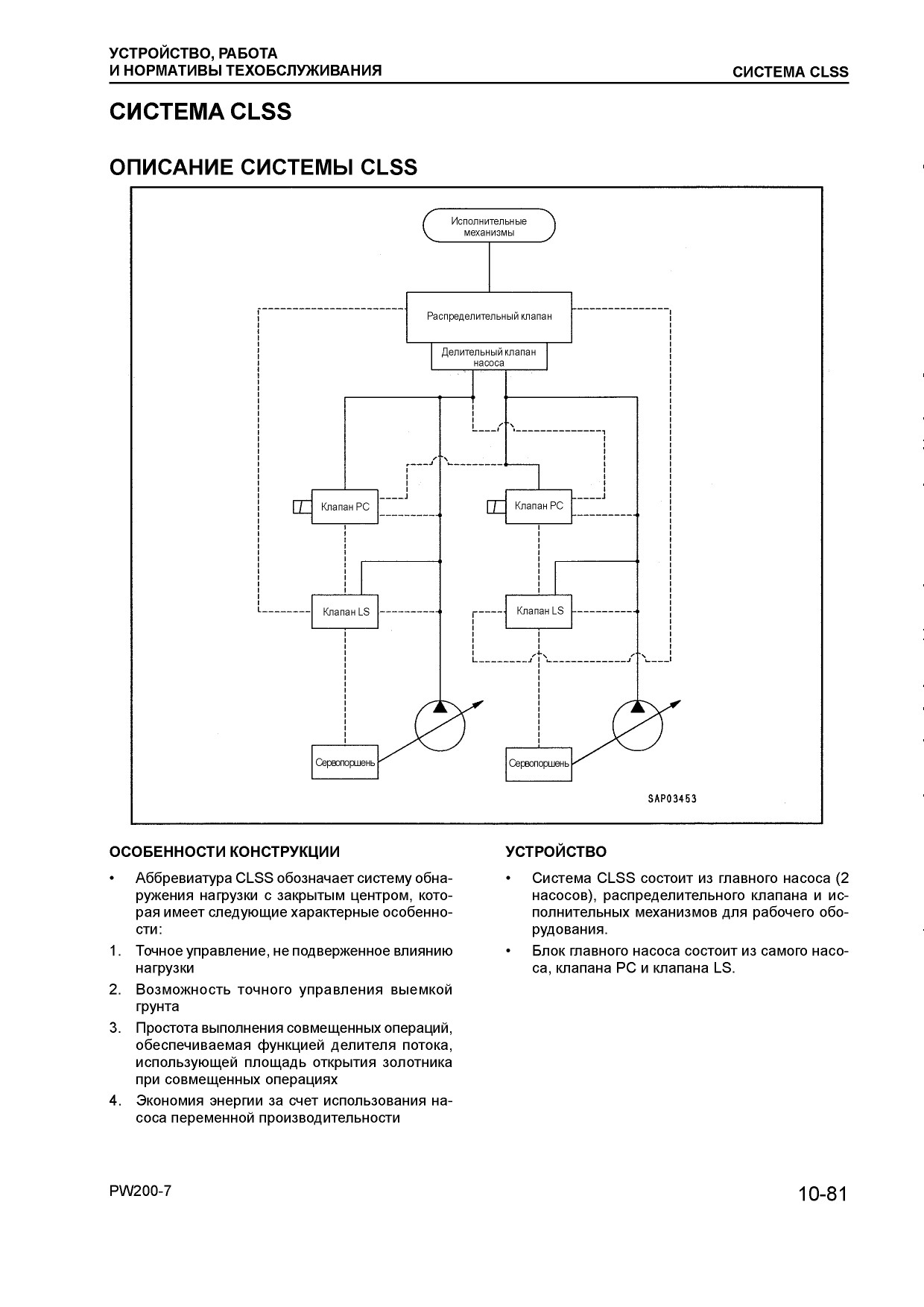

Работа гидронасоса (продолжение)

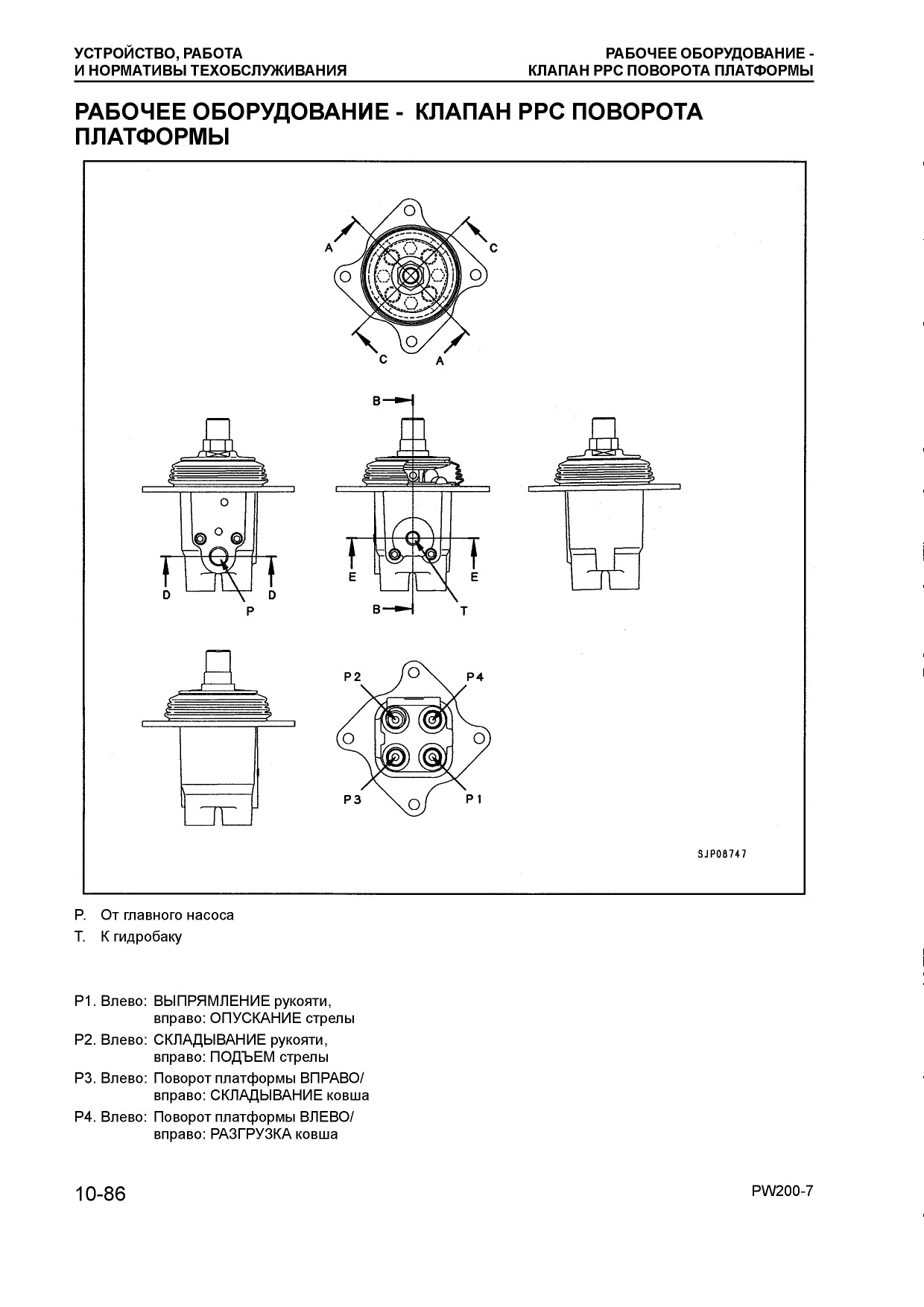

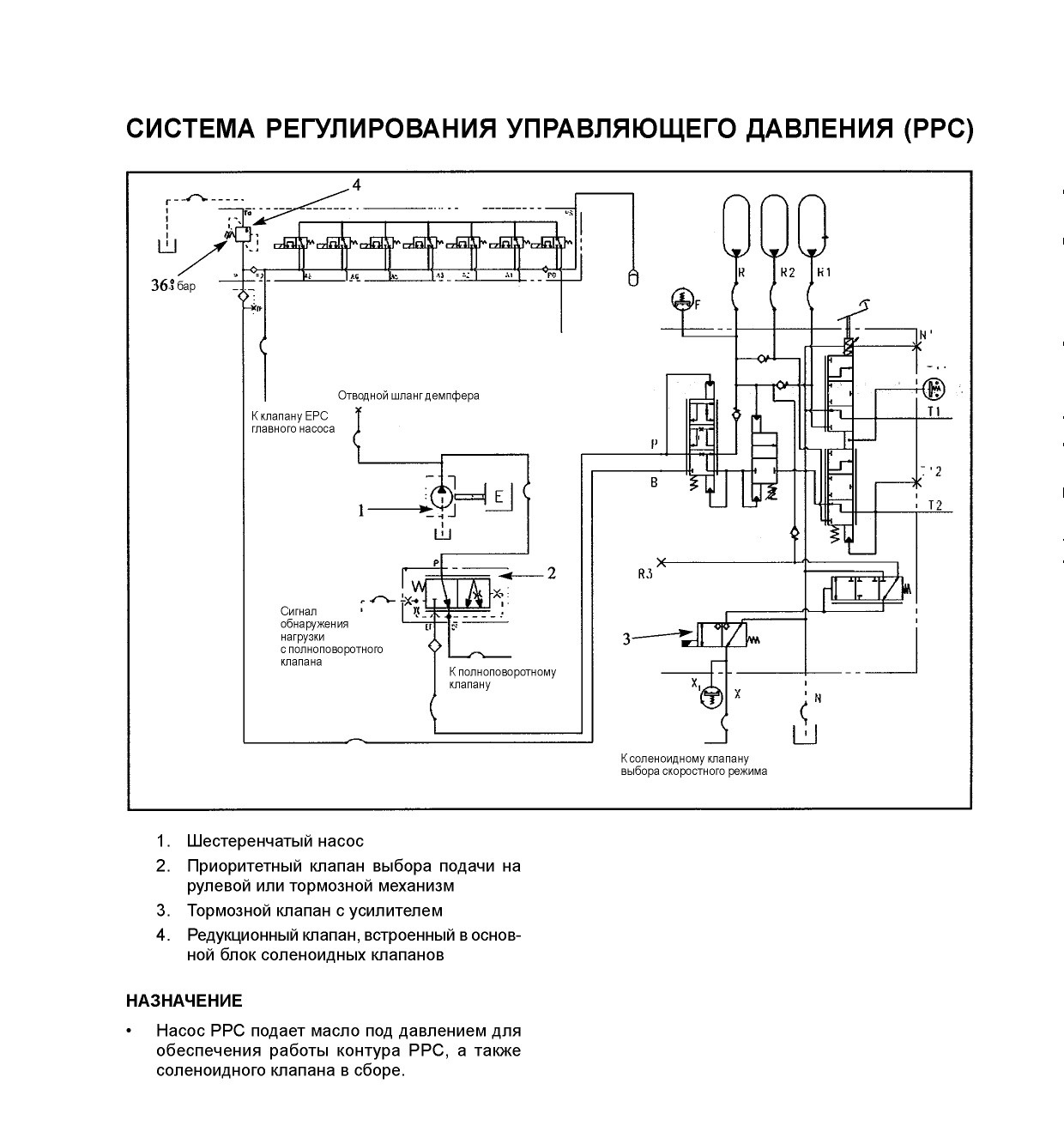

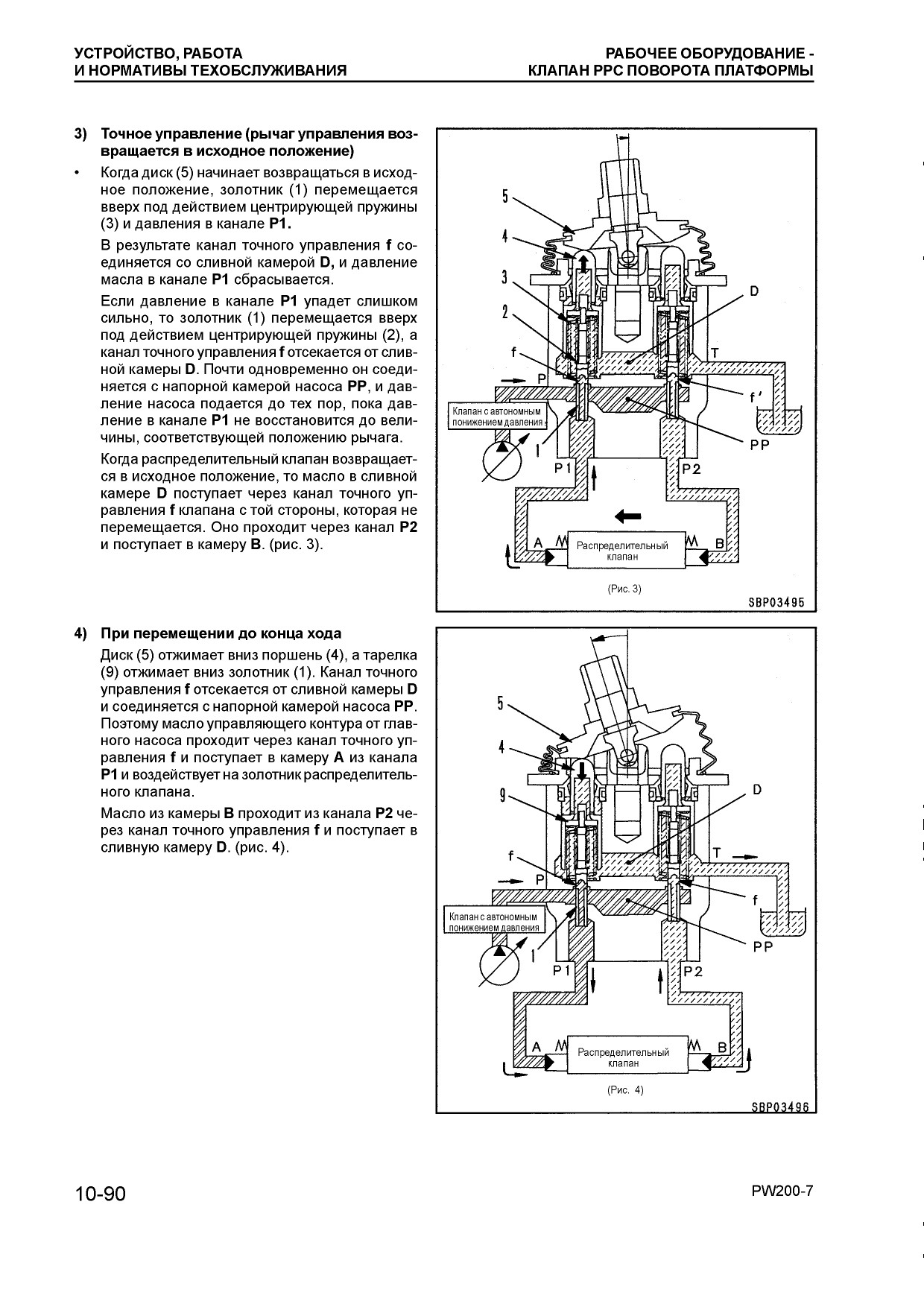

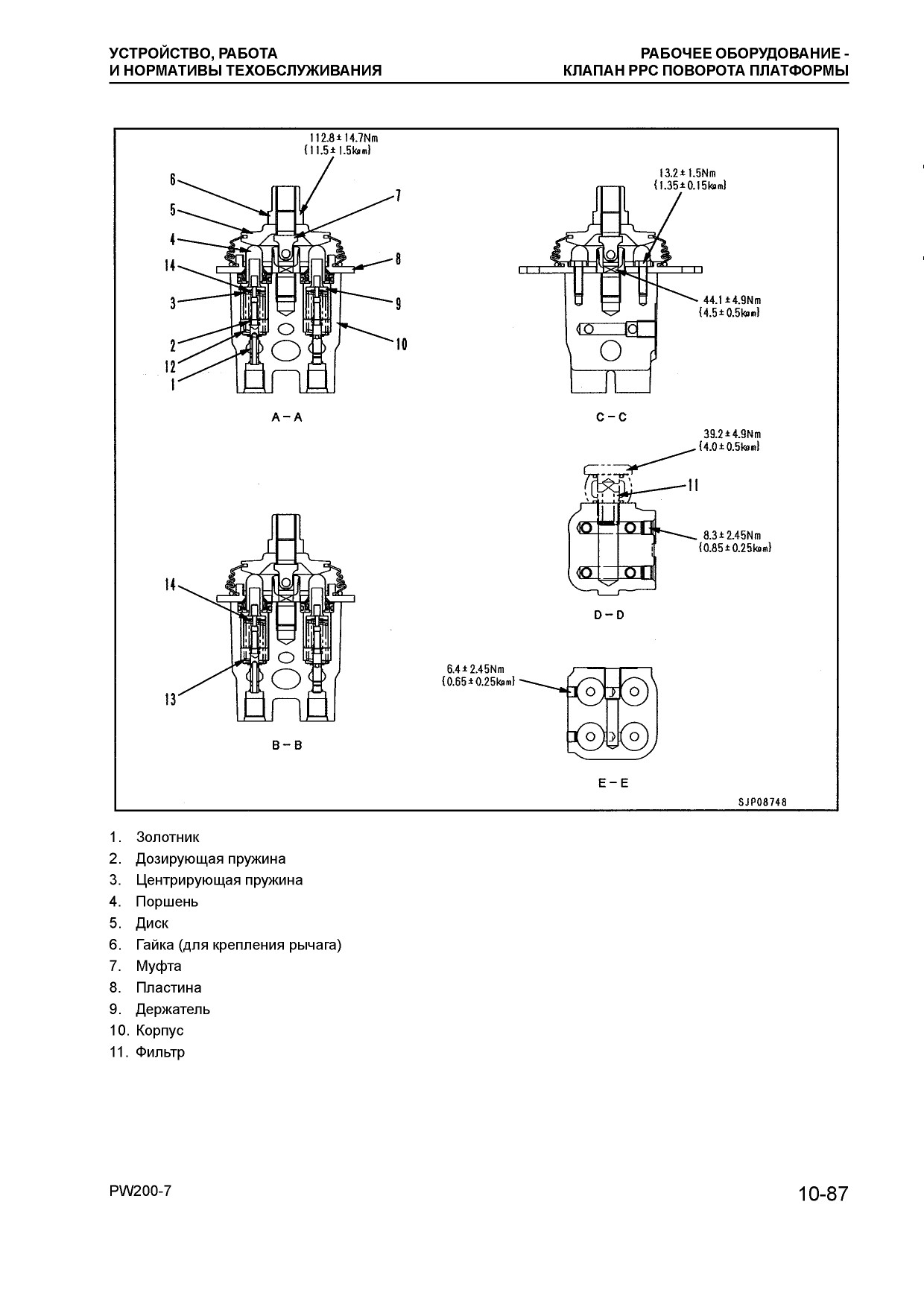

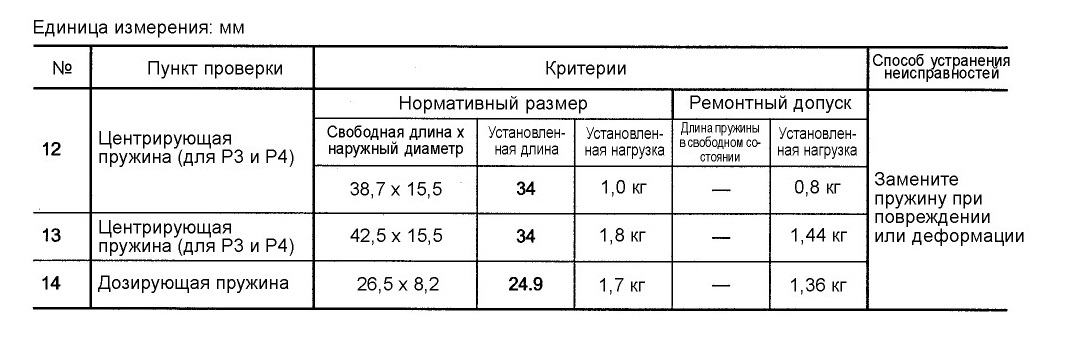

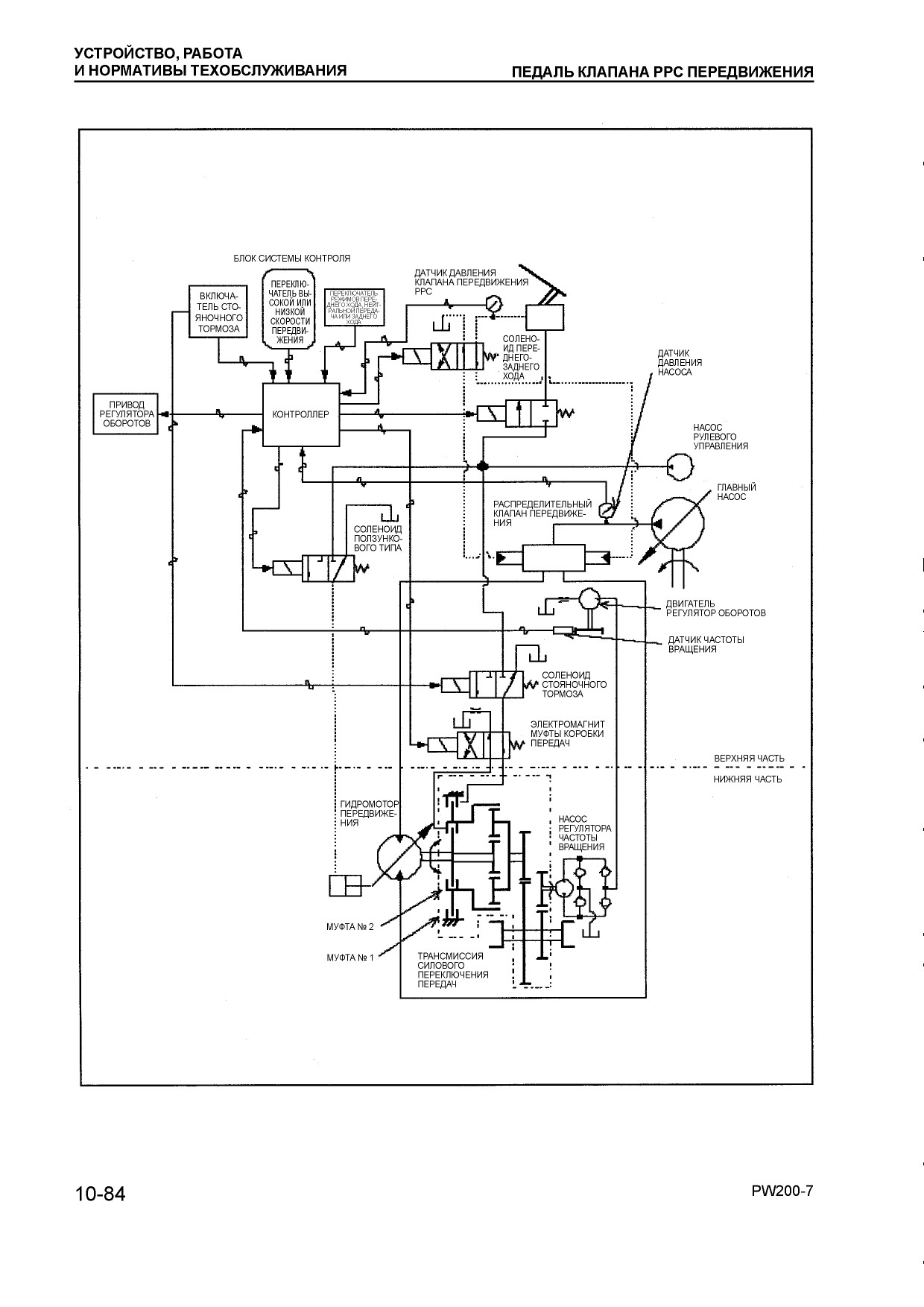

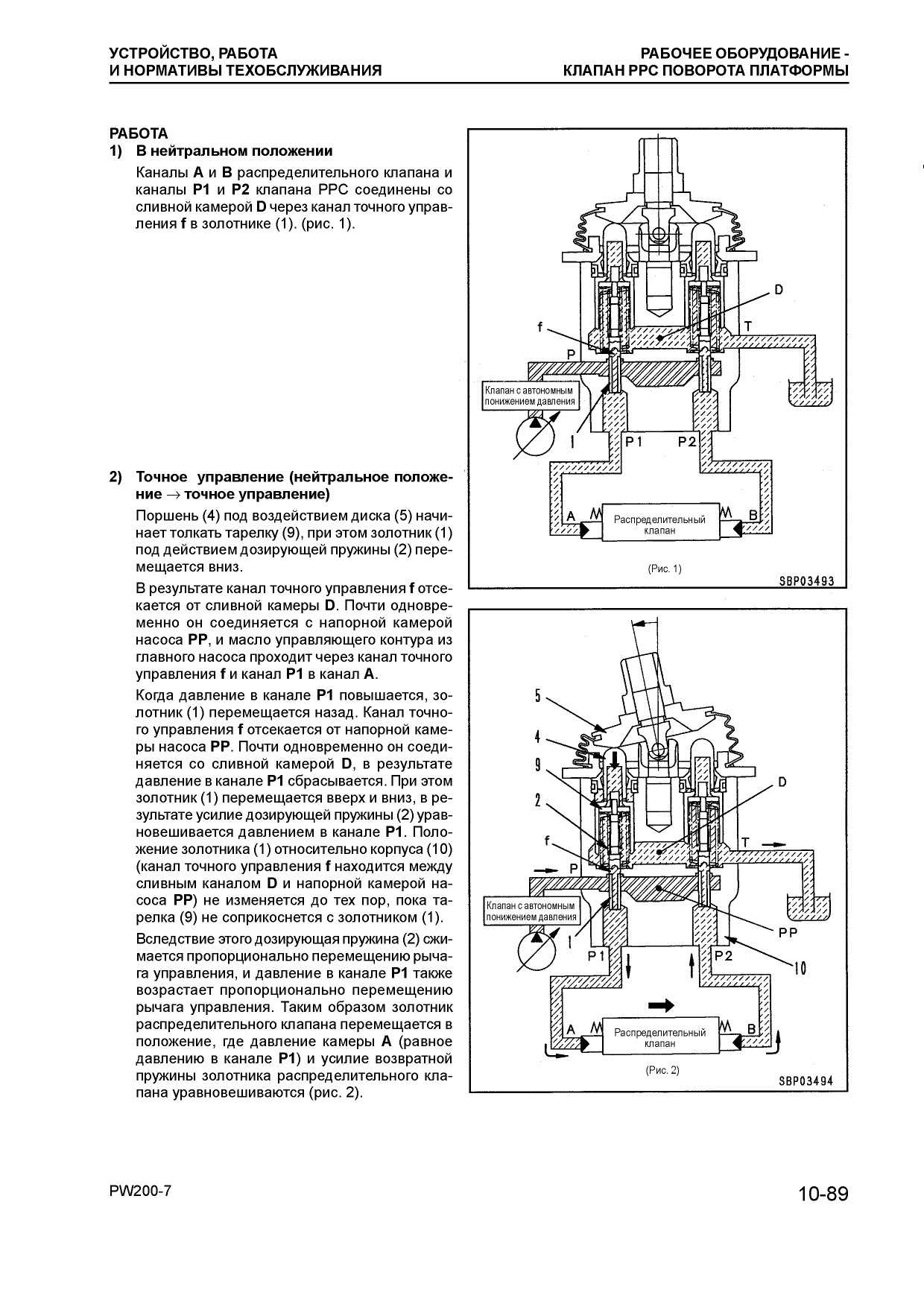

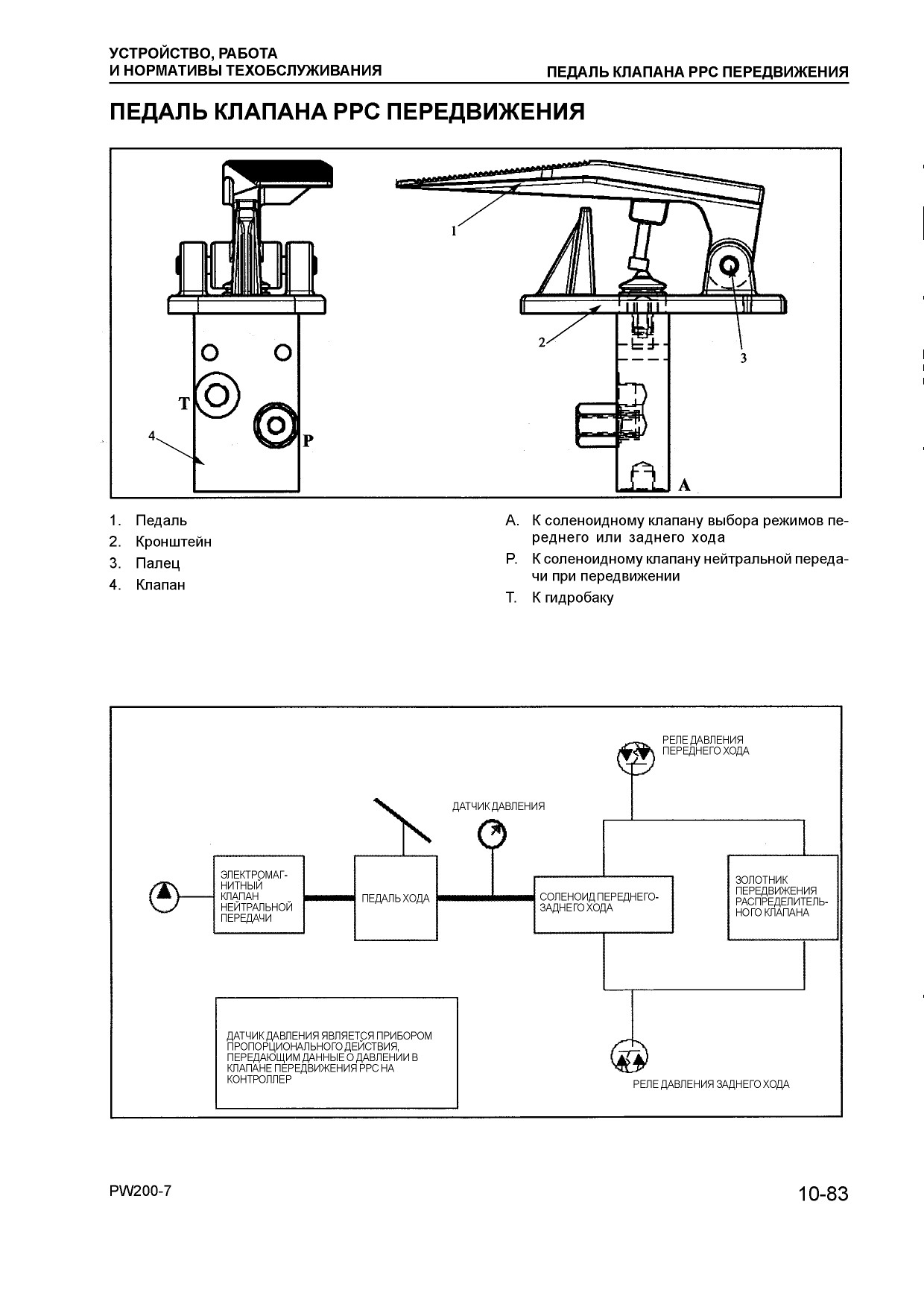

СИСТЕМА РЕГУЛИРОВАНИЯ УПРАВЛЯЮЩЕГО ДАВЛЕНИЯ (РРС)

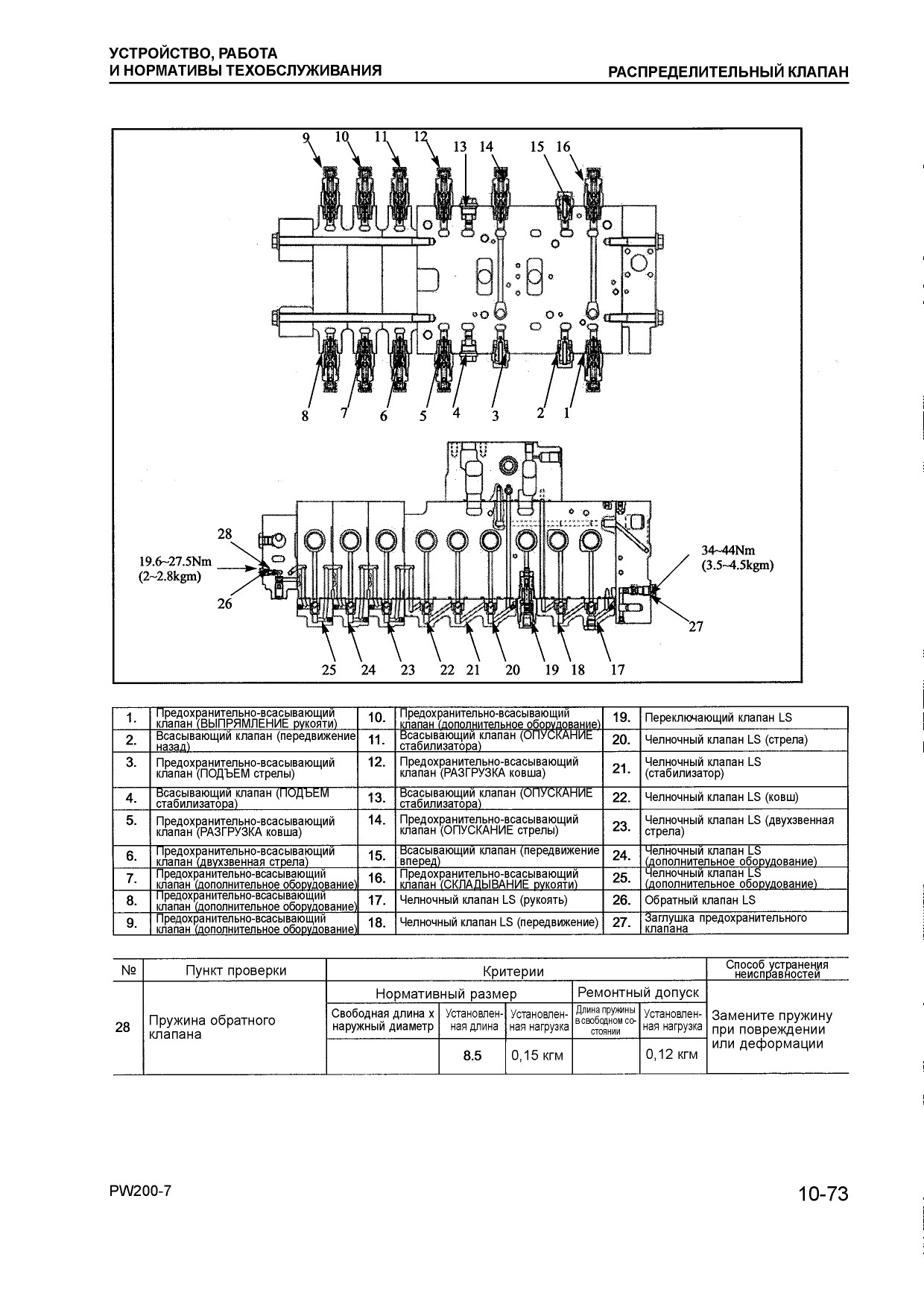

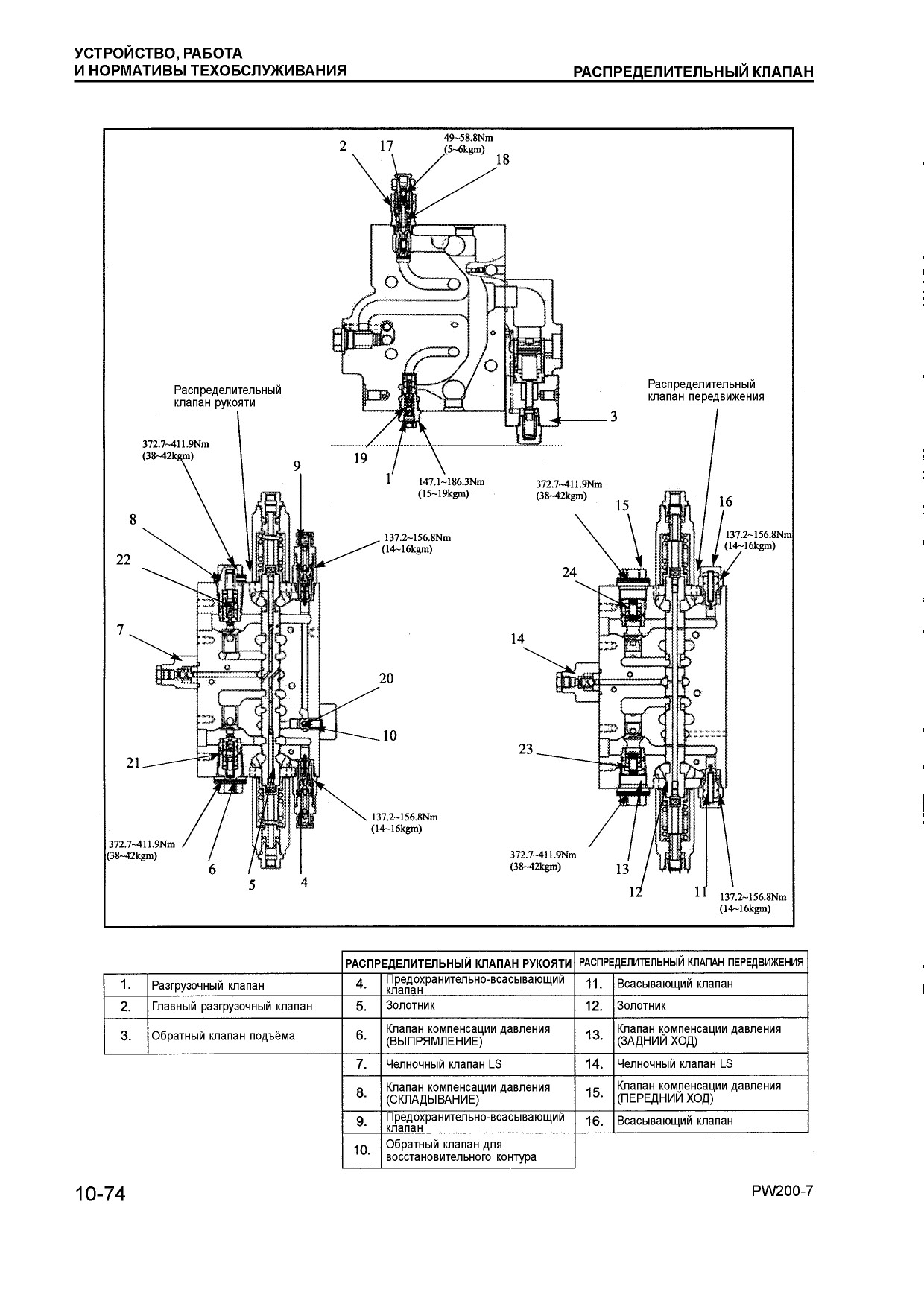

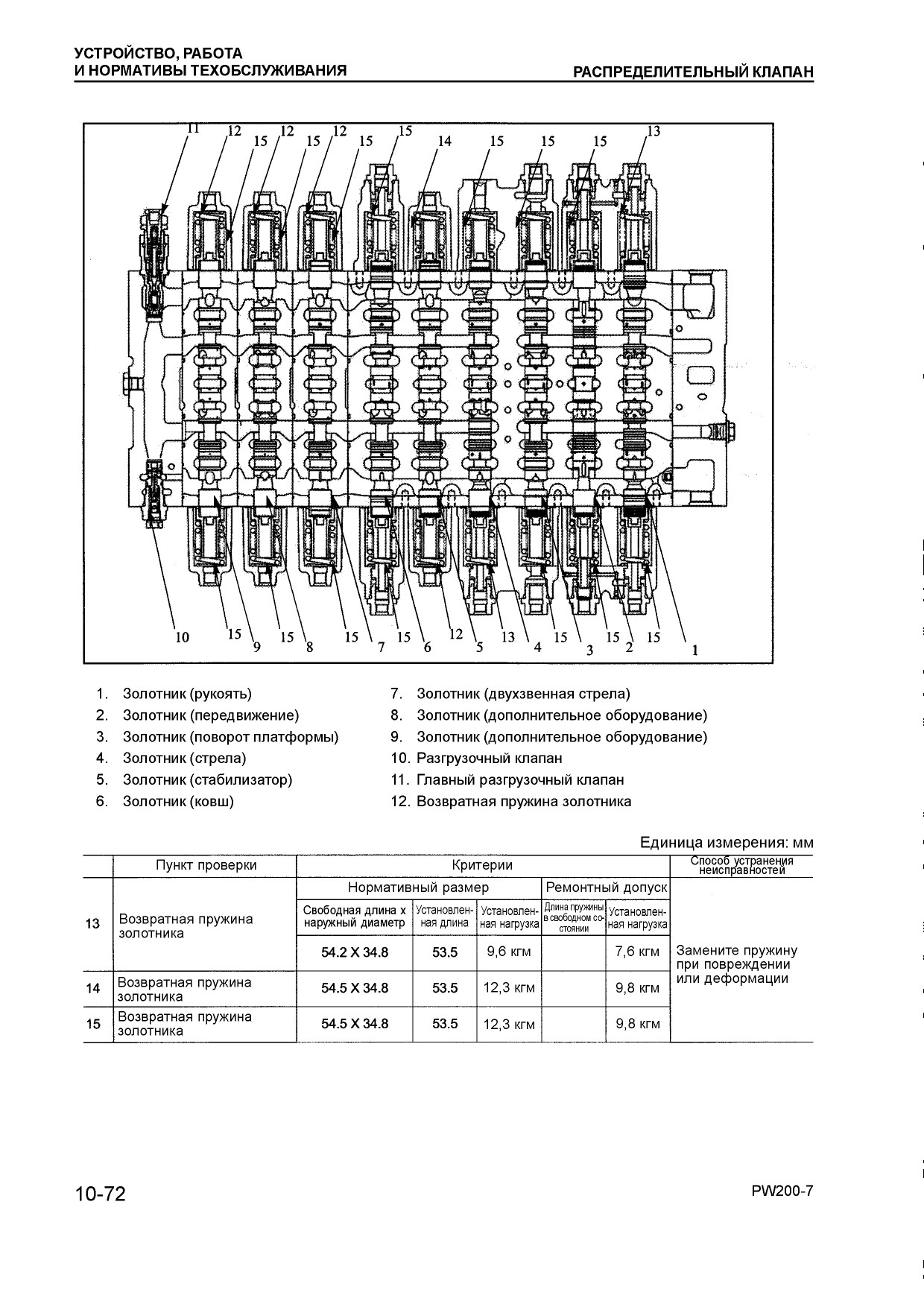

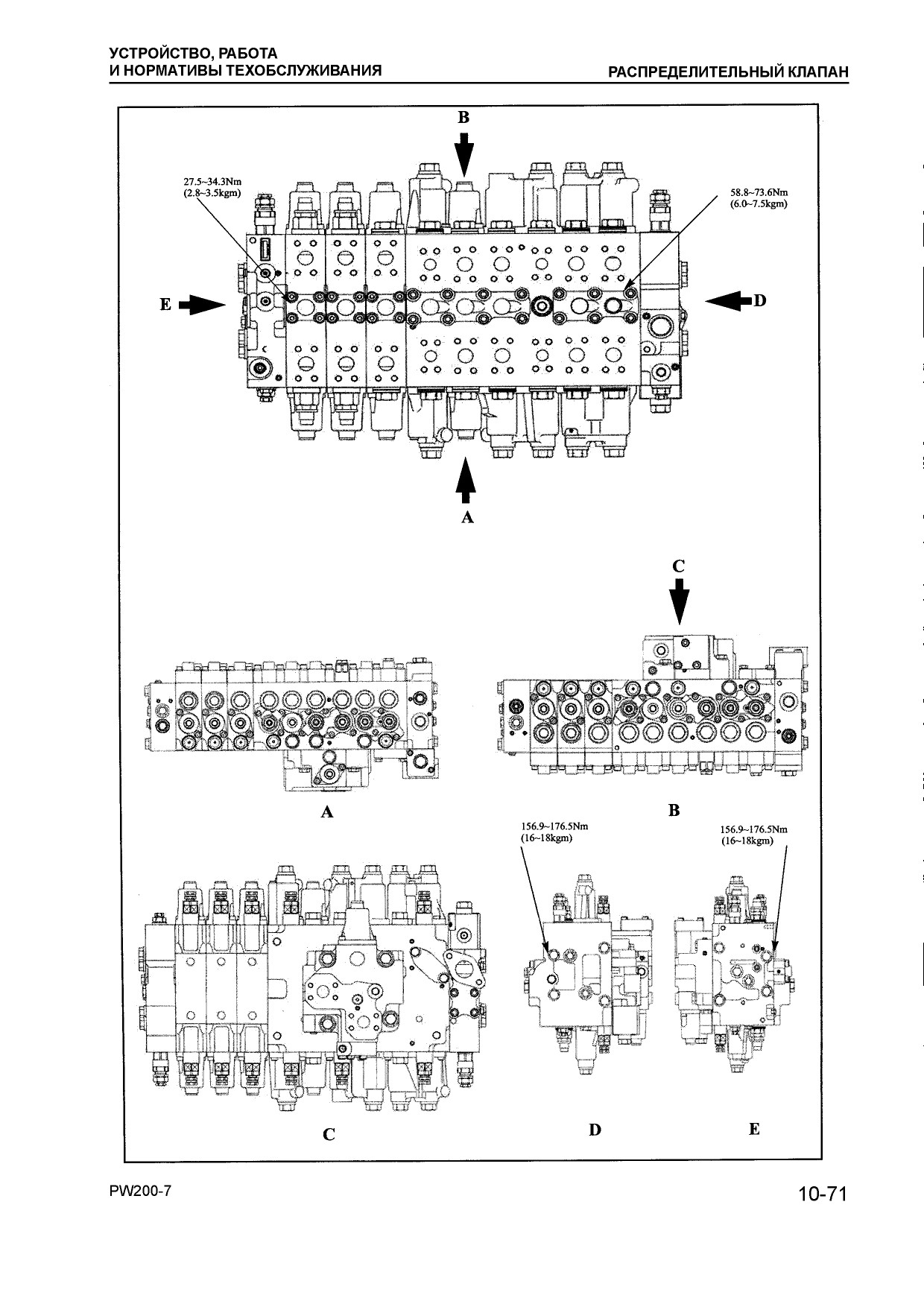

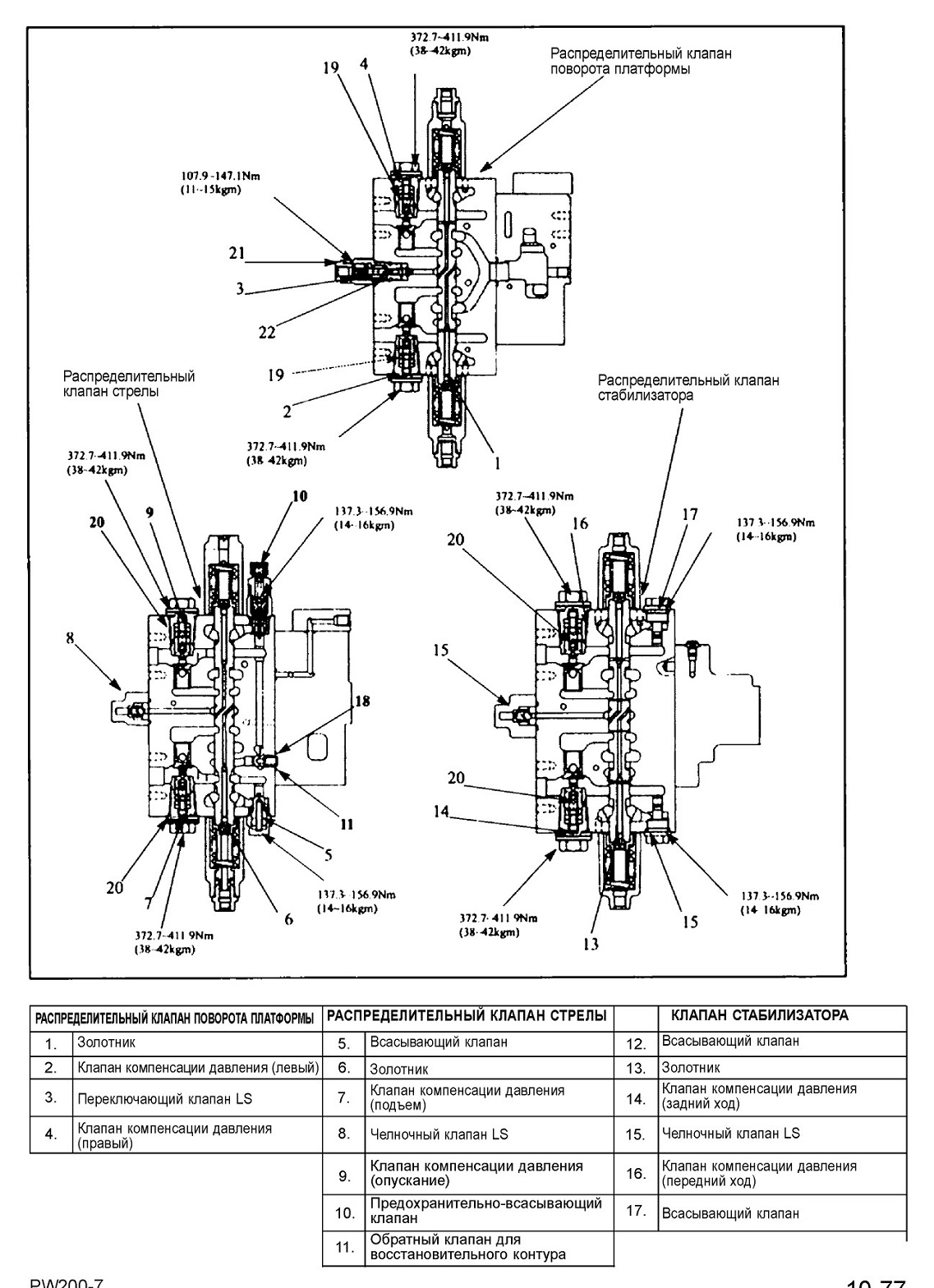

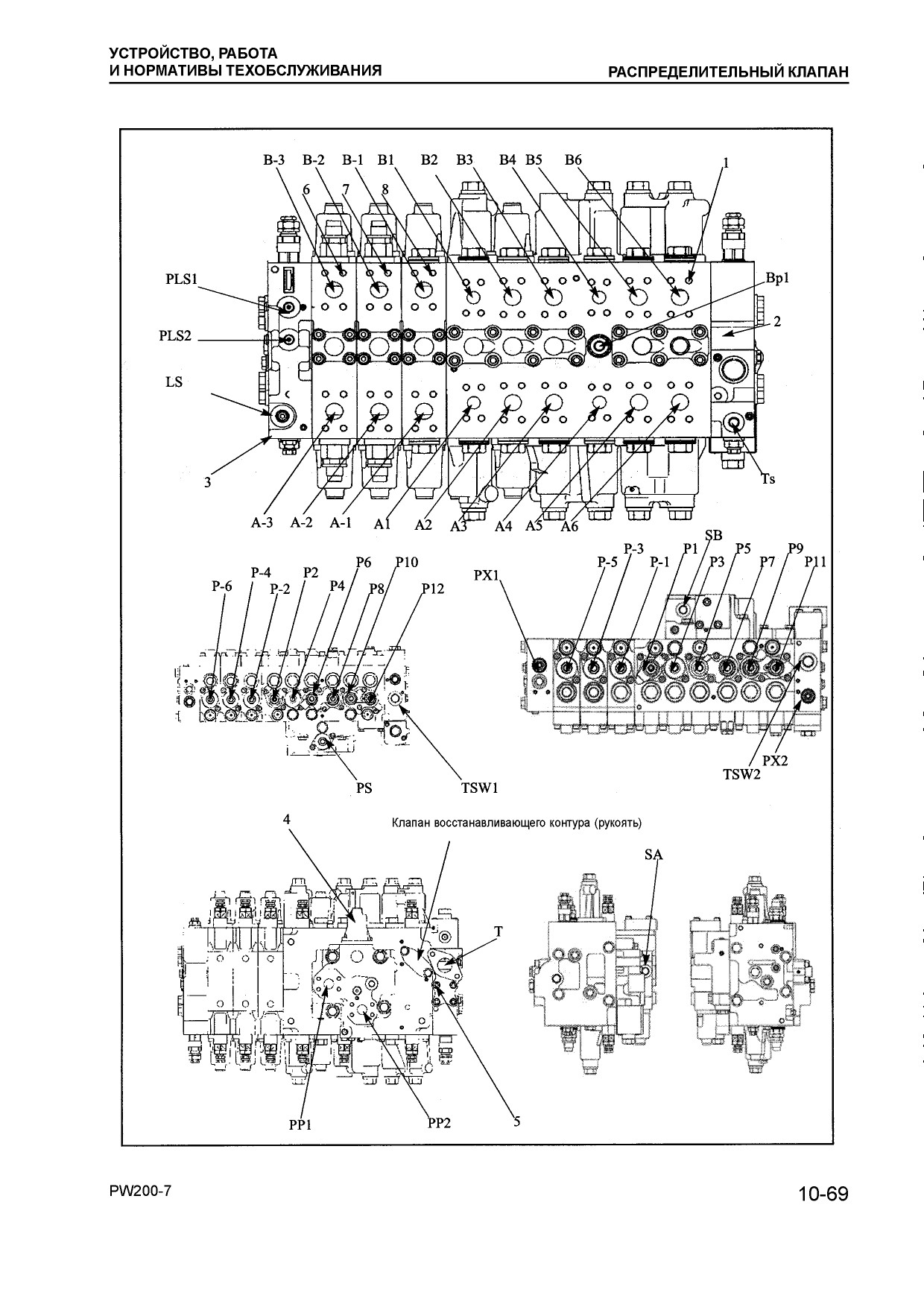

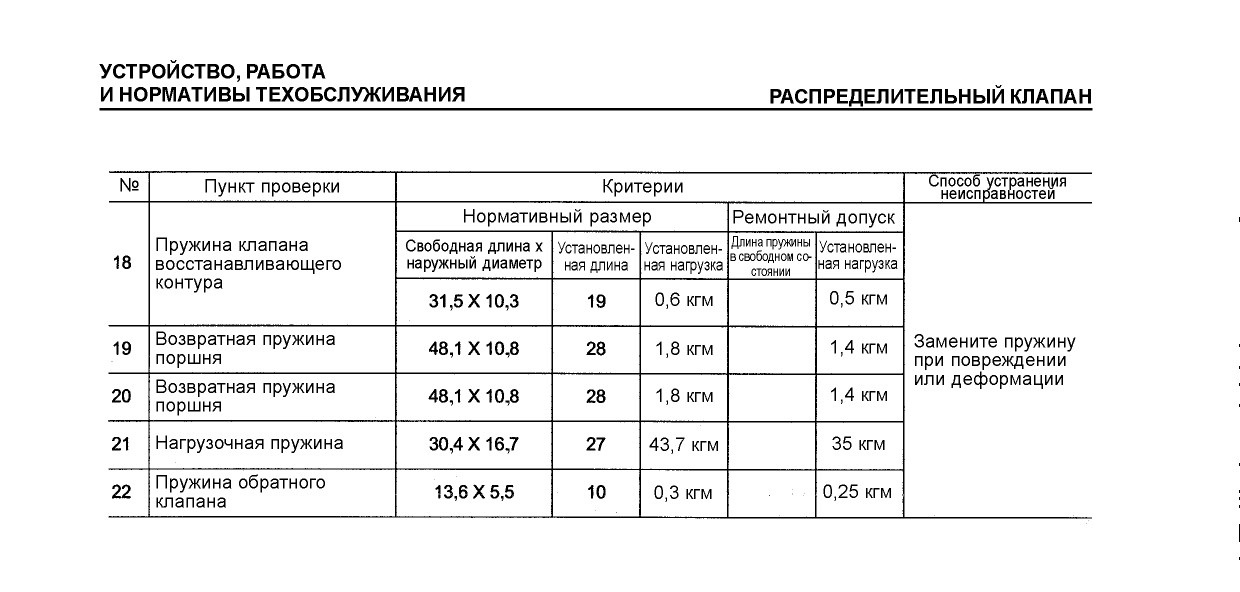

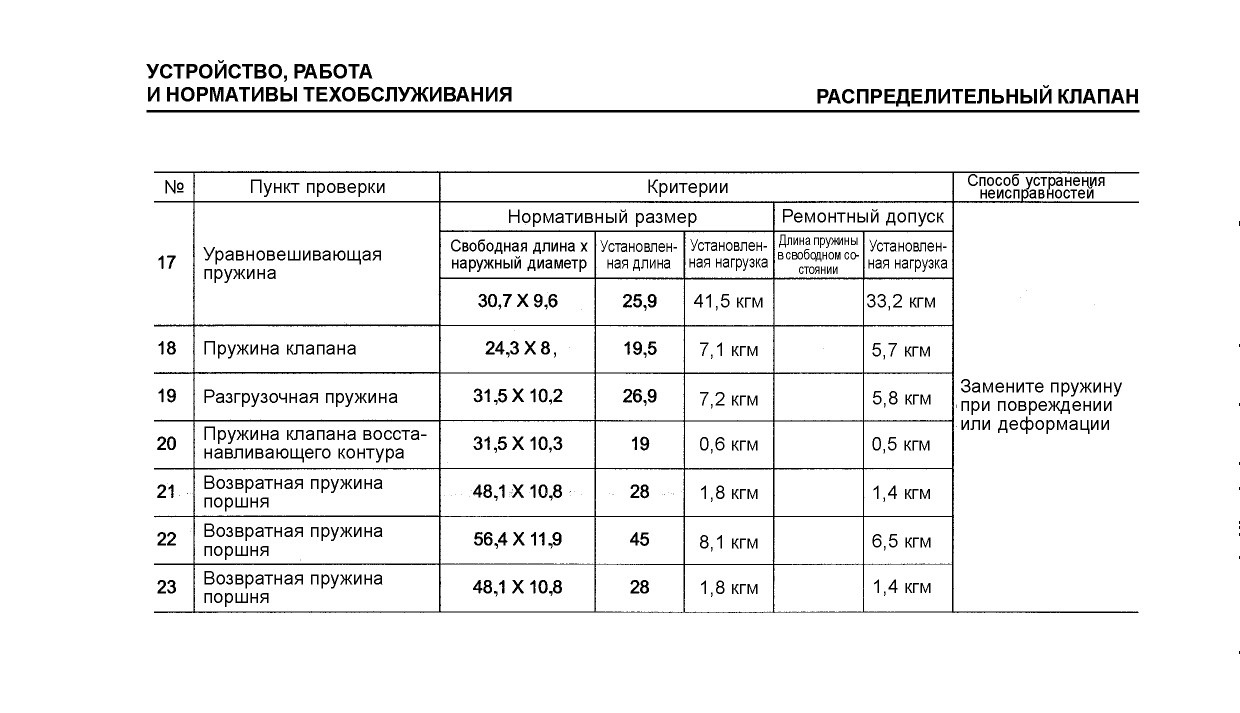

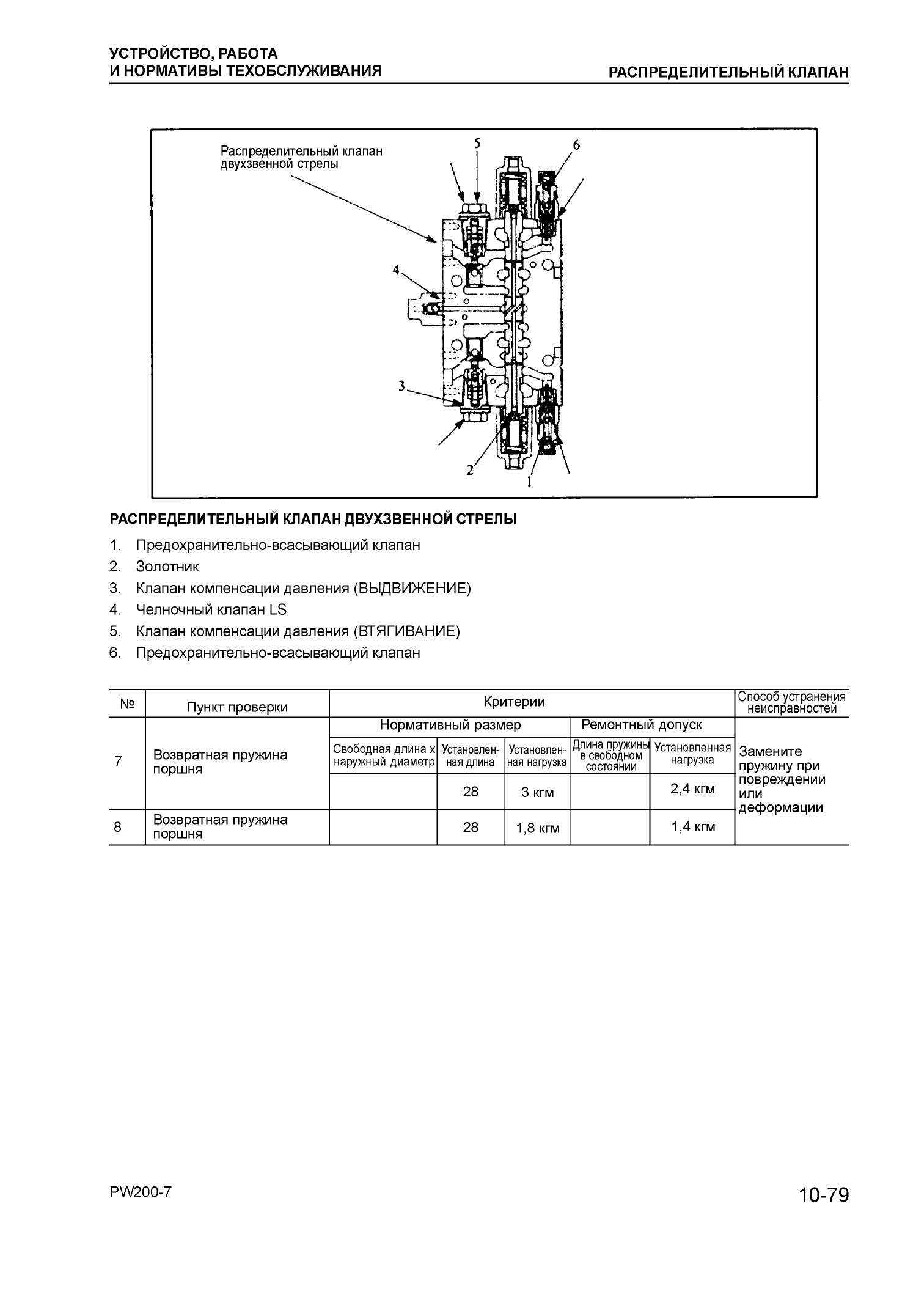

РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

PW200 -220-7К

ОПИСАНИЕ

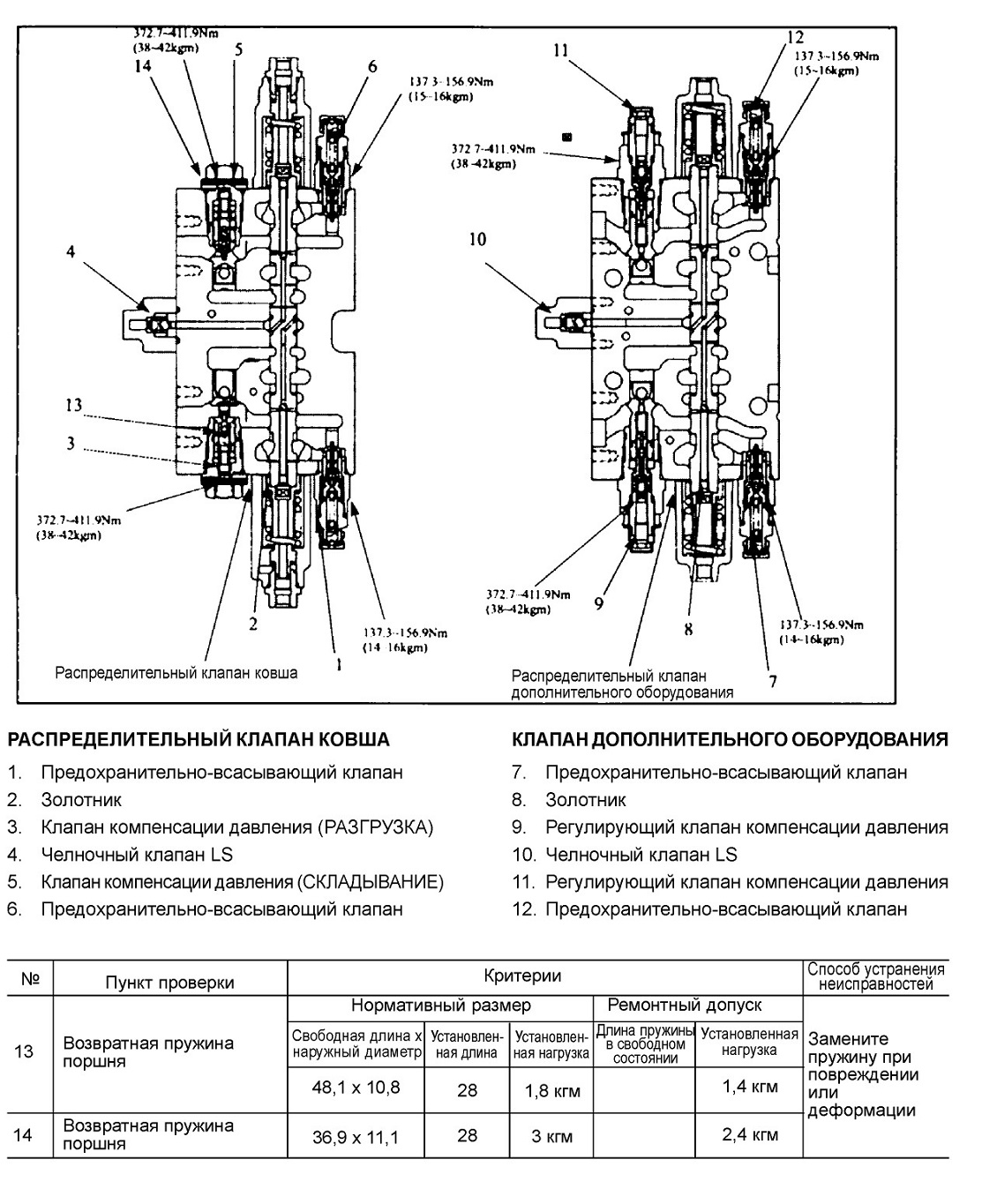

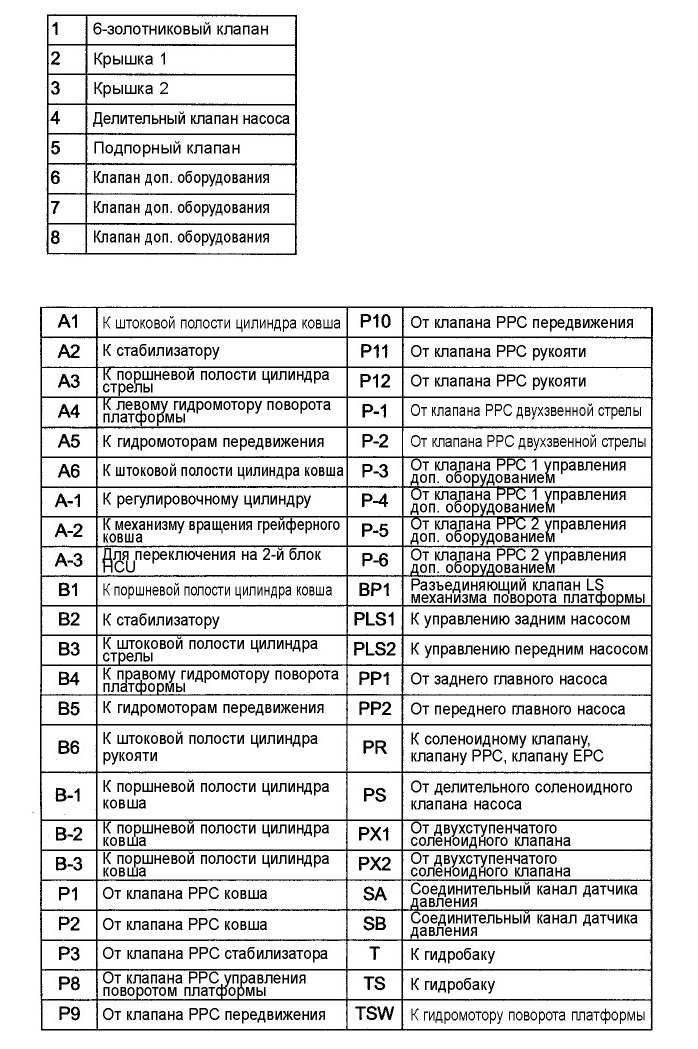

Распределительный клапан состоит из 6-золотни-кового клапана (в виде единого блока), трех клапанов дополнительного оборудования, делительного клапана насоса и подпорного клапана.

Так как все клапаны соединены между собой при помощи болтов в единый узел, а их каналы соединяются внутри узла, то устройство -компактно и легко устанавливается.

Поскольку для каждого узла рабочего оборудования предусмотрен отдельный золотник распределительного клапана, то его конструкция проста.

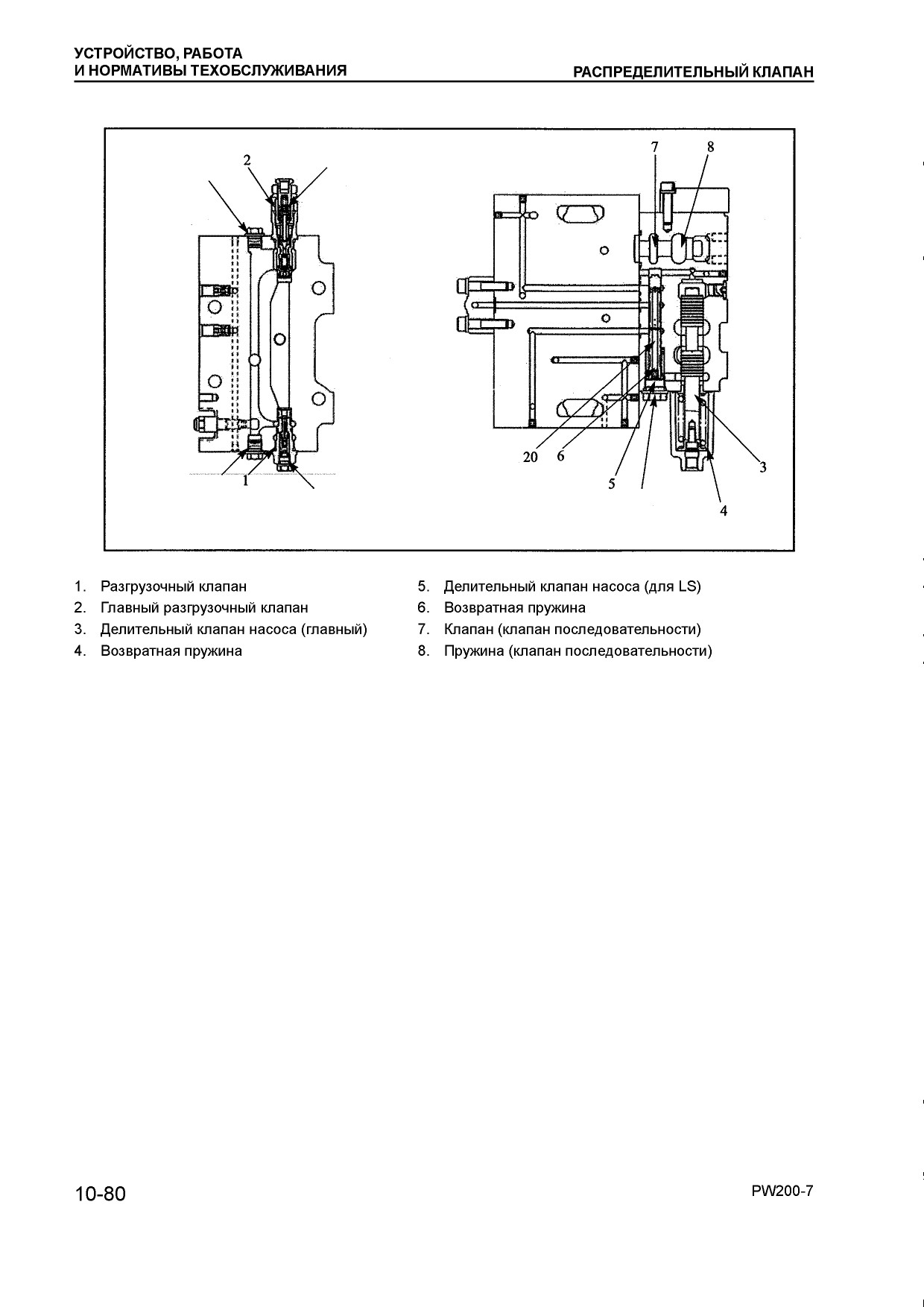

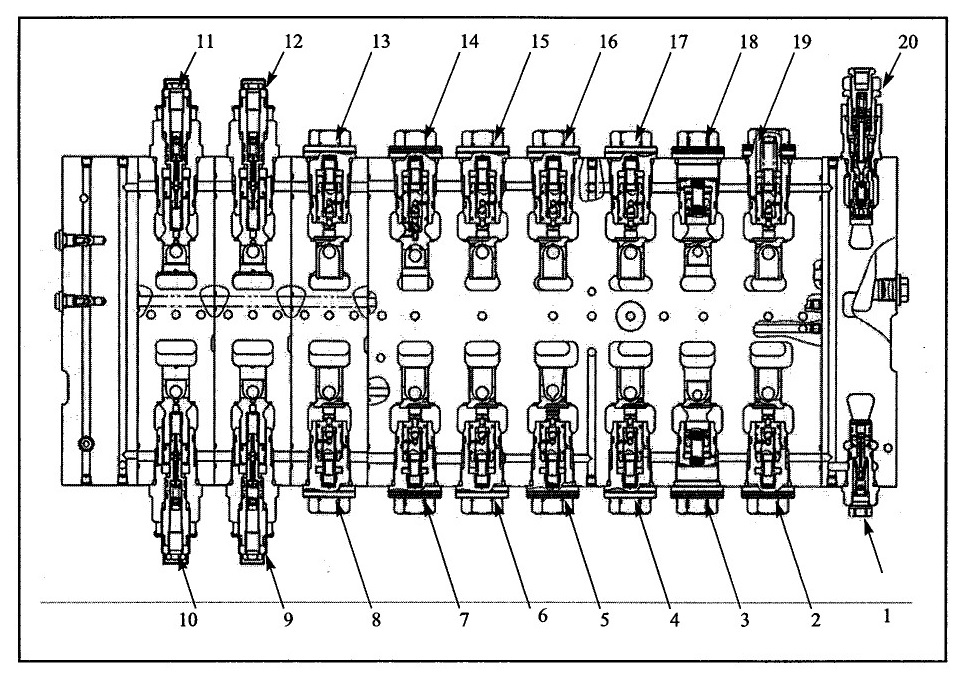

1. Разгрузочный клапан

2. Клапан компенсации давления (ВЫПРЯМЛЕНИЕ рукояти)

3. Клапан компенсации давления (передвижение)

4. Клапан компенсации давления (поворот платформы влево)

5. Клапан компенсации давления (ПОДЪЕМ стрелы)

6. Клапан компенсации давления (стабилизатор)

7. Клапан компенсации давления (РАЗГРУЗКА ковша)

8. Клапан компенсации давления (двухзвенная стрела)

9. Регулирующий клапан компенсации давления (дополнительное оборудование)

10. Регулирующий клапан компенсации давления (дополнительное оборудование)
11. Регулирующий клапан компенсации давления (дополнительное оборудование)

12. Регулирующий клапан компенсации давления (дополнительное оборудование)

13. Клапан компенсации давления (двухзвенная стрела)

14. Клапан компенсации давления (СКЛАДЫВАНИЕ ковша)

15. Клапан компенсации давления (стабилизатор)

16. Клапан компенсации давления (ОПУСКАНИЕ стрелы)

17. Клапан компенсации давления (поворот платформы вправо)

18. Клапан компенсации давления (передвижение)

19. Клапан компенсации давления (СКЛАДЫВАНИЕ рукояти)

20. Главный разгрузочный клапан
