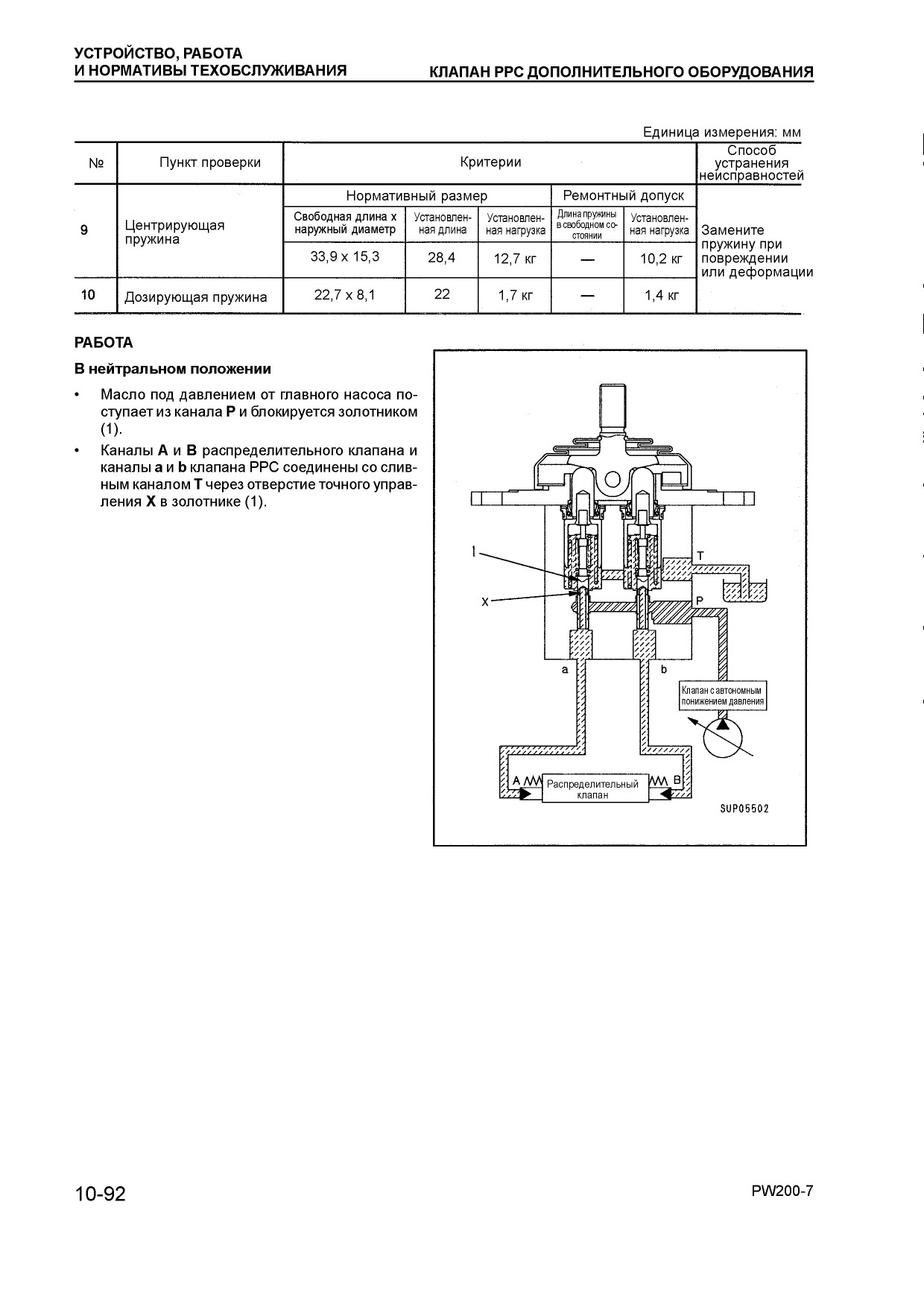

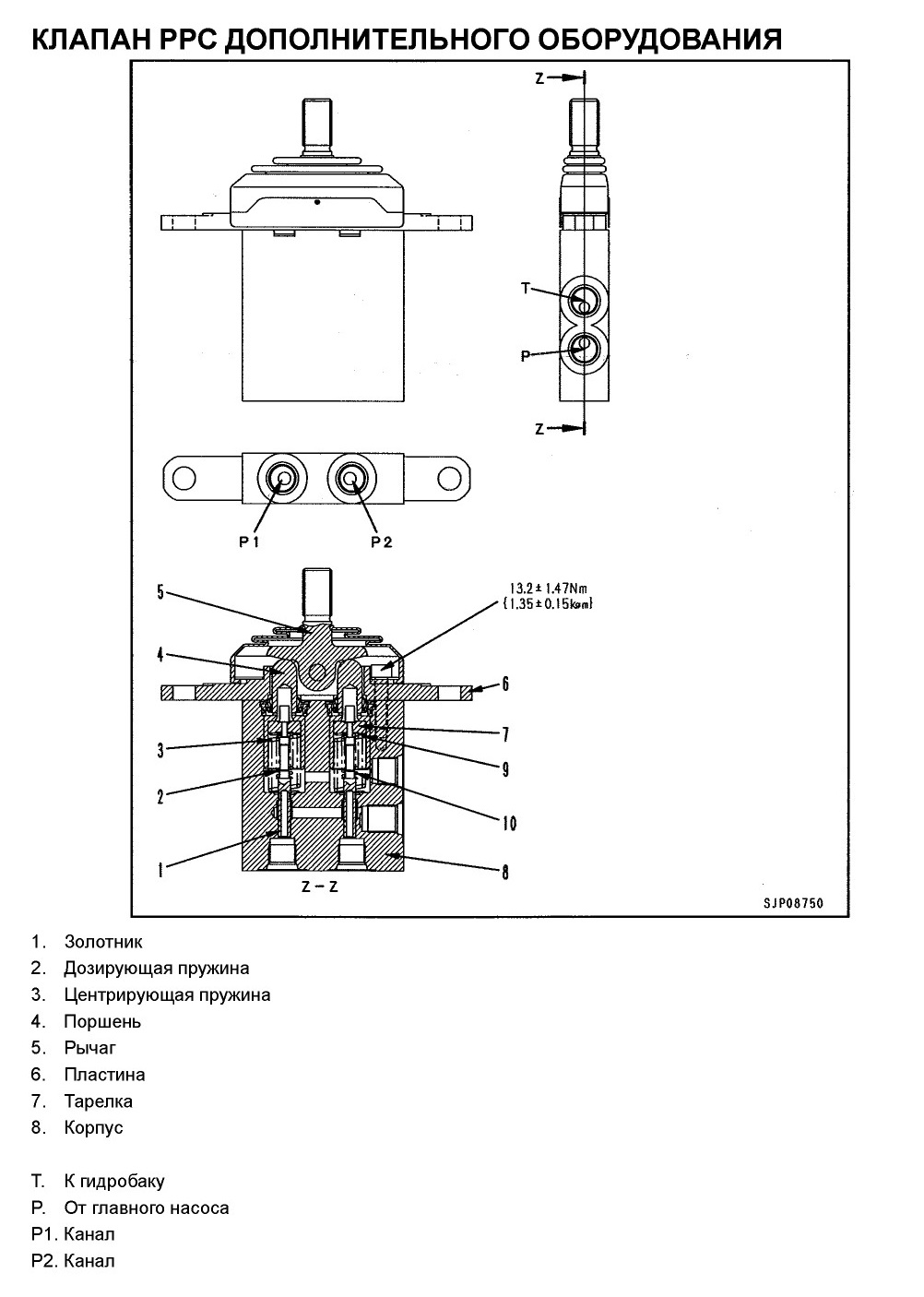

КЛАПАН РРС ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ

ПРИ ВВОДЕ В ДЕЙСТВИЕ

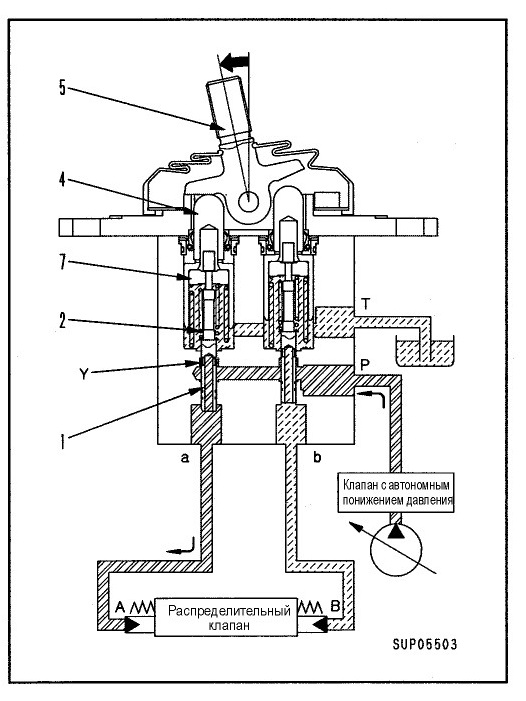

При перемещении рычага (5) дозирующая пружина (2) сжимается поршнем (4) и тарелкой (7), и золотник (1) при этом смещается вниз.

В результате канал точного управления Y соединяется с каналом а, и масло под давлением из канала Р перетекает через канал а в канал А распределительного клапана.

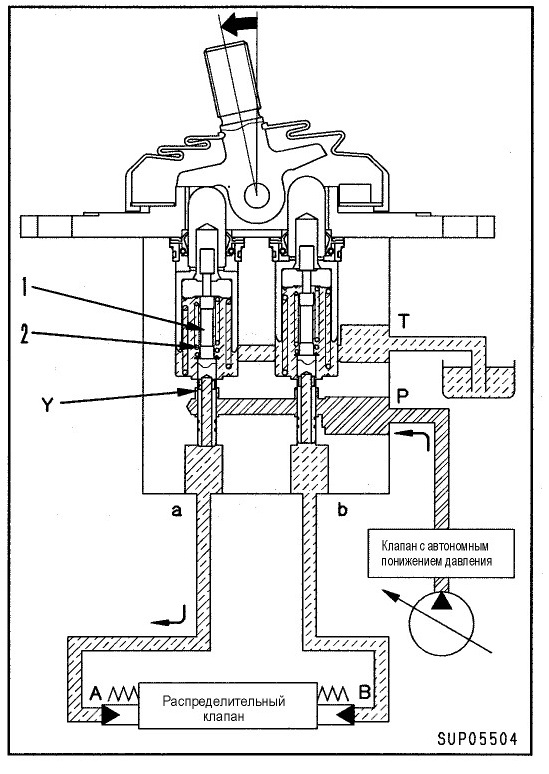

При возрастании давления в канале а золотник (1) смещается назад силой, действующей на его торец, и канал точного управления Y закрывается.

В результате золотник (1) перемещается вверх и вниз до тех пор, пока давление в канале а и усилие дозирующей пружины (2) не уравновесят друг друга.

Таким образом, степень сжатия дозирующей пружины (2) пропорциональна перемещению рычага управления. Усилие пружины возрастает, и давление в канале а также увеличивается пропорционально перемещению рычага управления.

В результате золотник распределительного клапана перемещается в положение, при котором давление в канале А (равное давлению в канале а) уравновешивается усилием возвратной пружины золотника распределительного клапана.

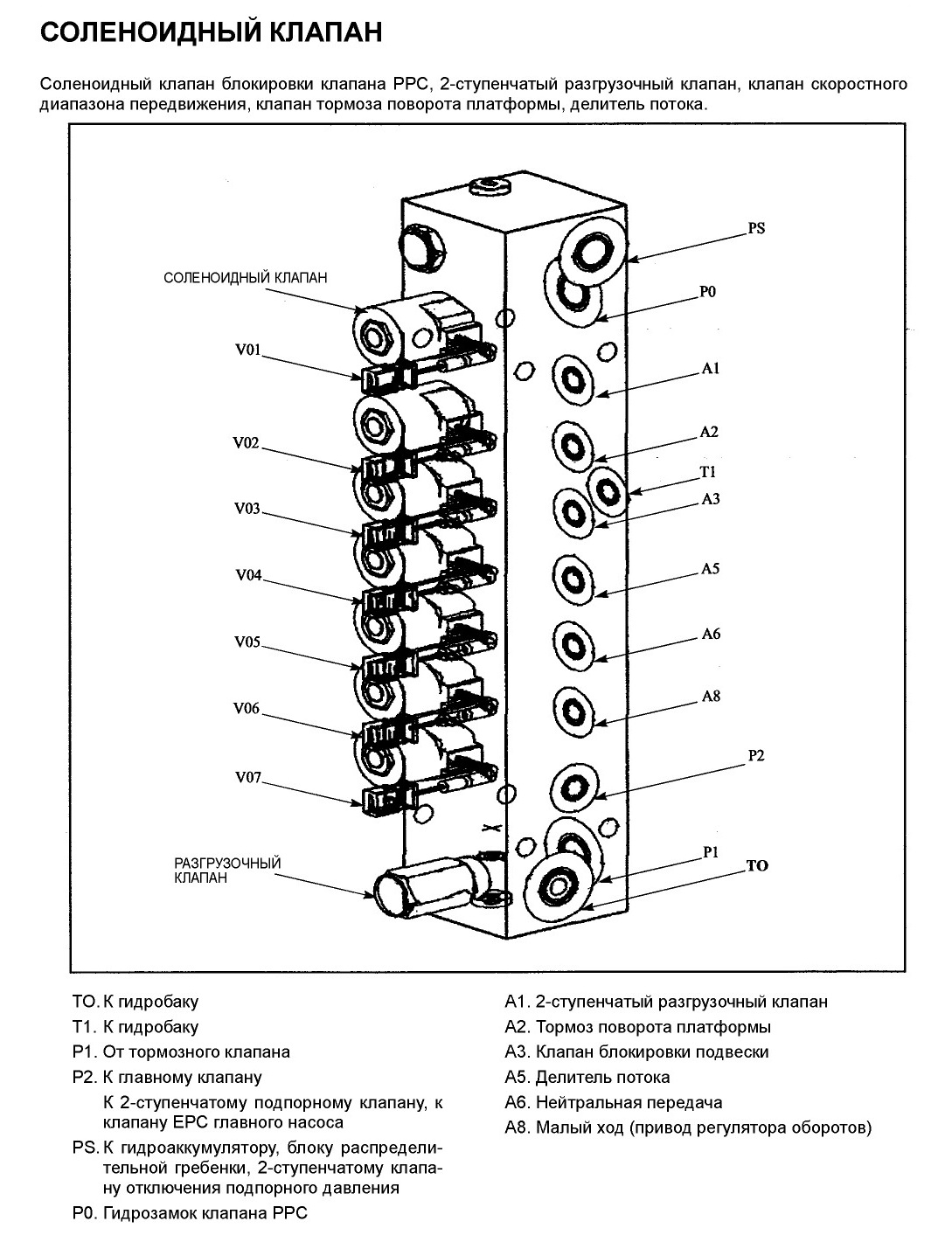

СОЛЕНОИДНЫЙ КЛАПАН

ТАБЛИЦА НОРМАТИВНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ ДВИГАТЕЛЯ.............................................20- 2

ТАБЛИЦА НОРМАТИВНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ ШАССИ....................................................20- 4

ПРОВЕРКА И РЕГУЛИРОВКА.............................................................................................................20-101

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ................................................................................................20-201
: При использовании таблиц для проверки, регулировки или устранения неисправностей примите во

внимание следующее:

1. Приведенные в таблице нормативные значения для новых машин соответствуют номинальным значениям на момент отправки машины с завода. Они берутся за основу при оценке износа машины в процессе эксплуатации и в качестве номинального значения при проведении ремонта.

2. Приведенные в таблицах предельные эксплуатационные значения получены по результатам различных проверок, проведенных при отправке машины с завода. Поэтому при выявлении неисправностей их следует использовать с другими данными по ремонту и эксплуатации.

3. Эти нормативные значения не могут служить нормативами при рассмотрении рекламаций.

* При проверке, регулировке и устранении неисправностей расположите машину на ровной горизонтальной площадке, вставьте предохранительные штифты и установите блоки во избежание самопроизвольного передвижения машины

* При проведении работ вместе с другими рабочими всегда используйте сигналы и не позволяйте посторонним лицам находиться вблизи машины.

* При проверке уровня охлаждающей жидкости обязательно дождитесь, когда она остынет Если снять крышку радиатора при неостывшей охлаждающей жидкости, то она может выплеснуться наружу и вызвать серьезные ожоги.

* Будьте осторожны, чтобы не попасть под вентилятор, ремень вентилятора или другие вращающиеся детали.

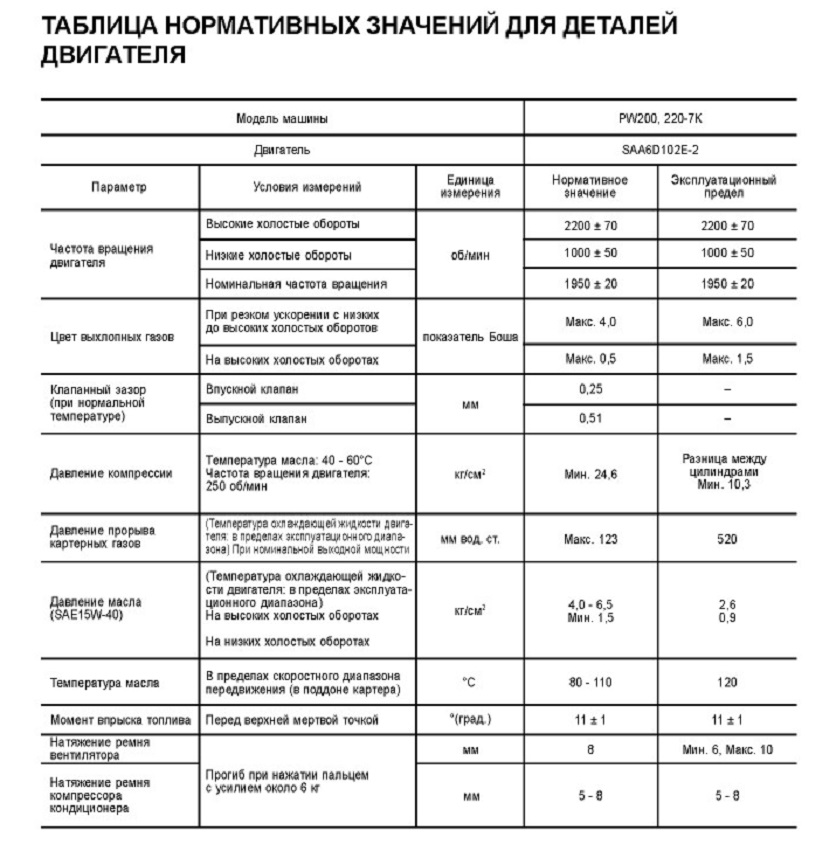

ТАБЛИЦА НОРМАТИВНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ ДВИГАТЕЛЯ

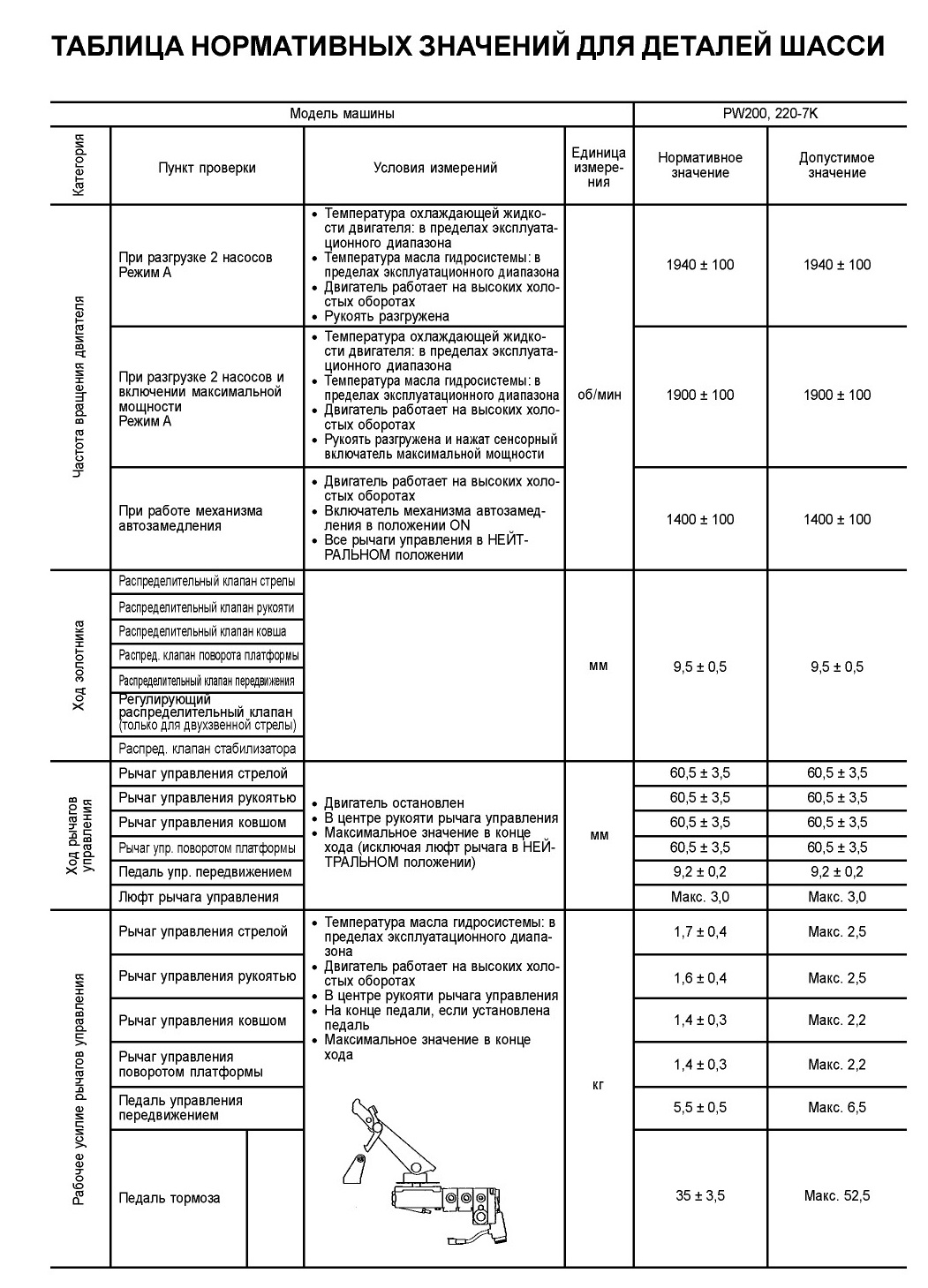

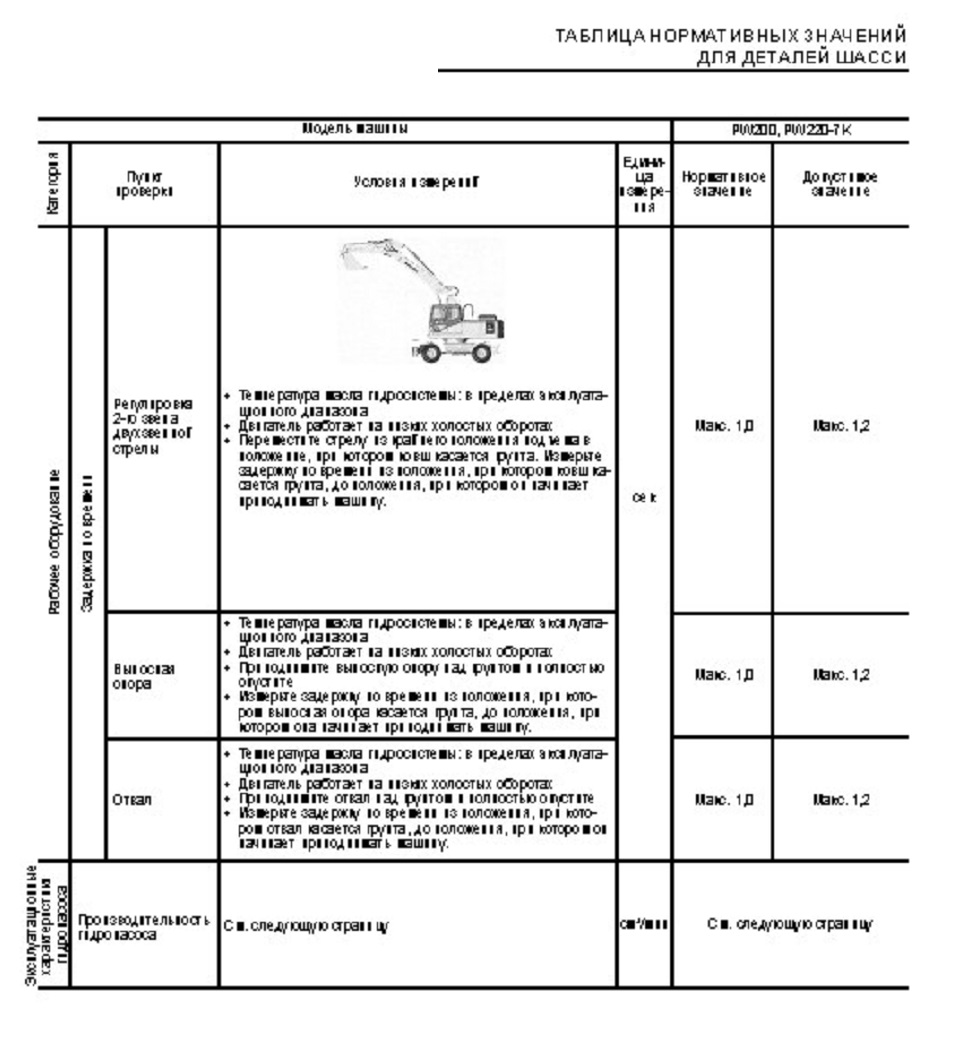

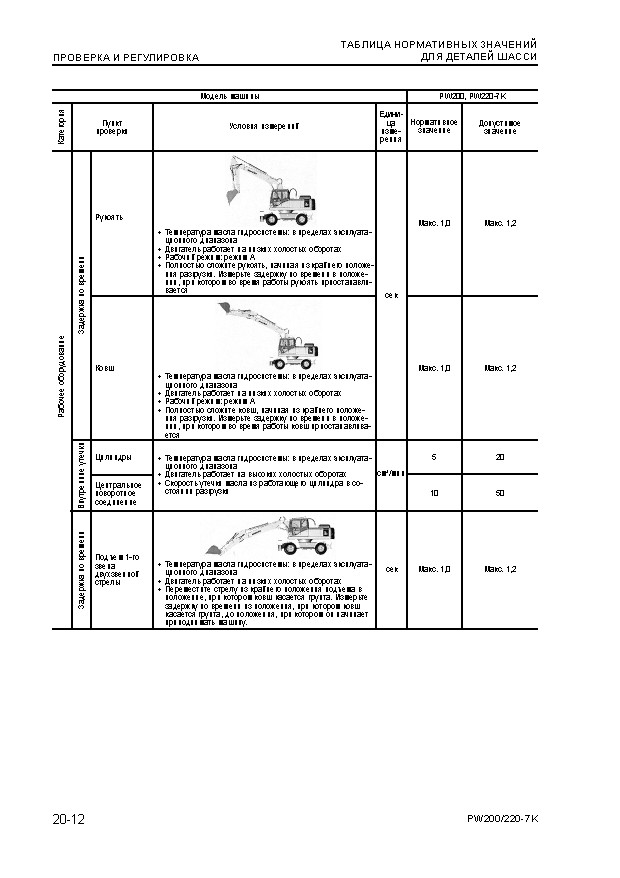

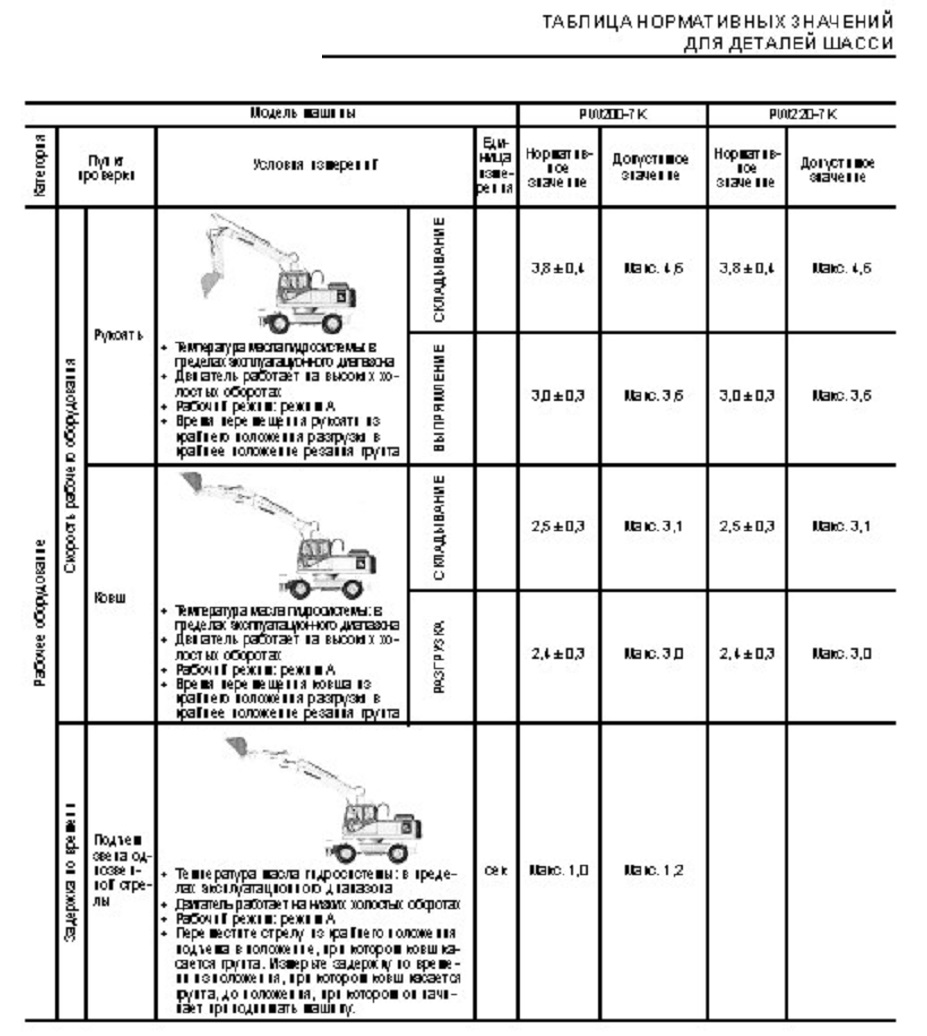

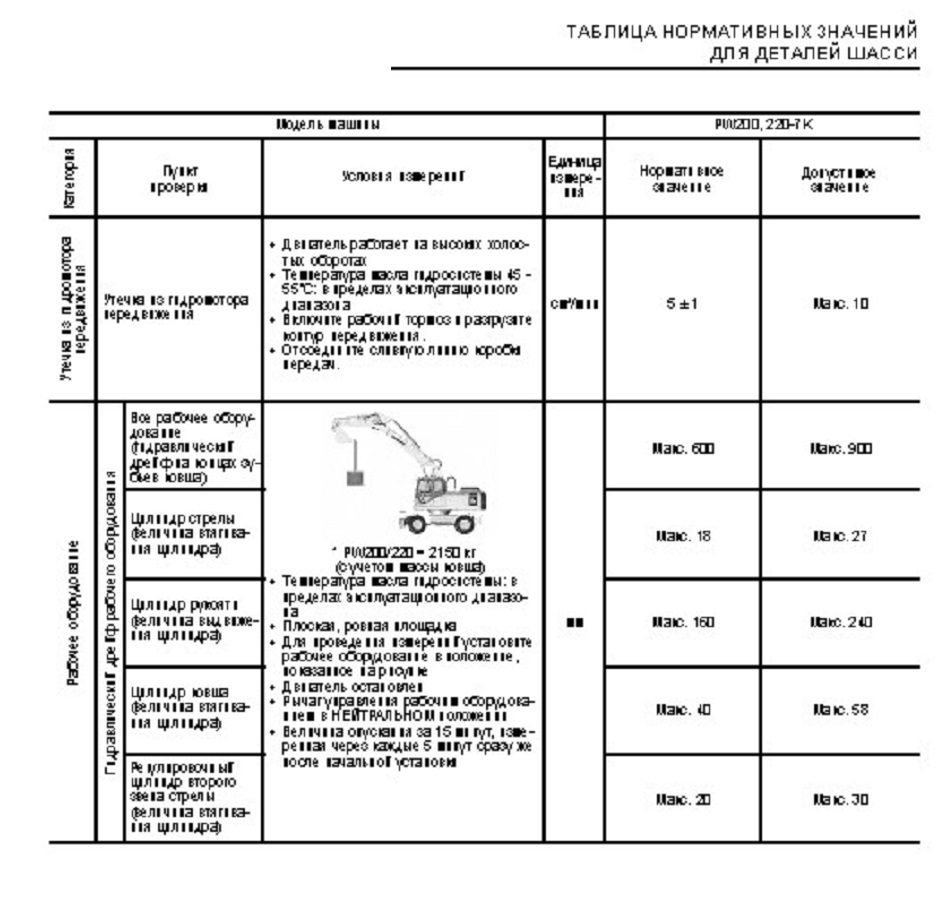

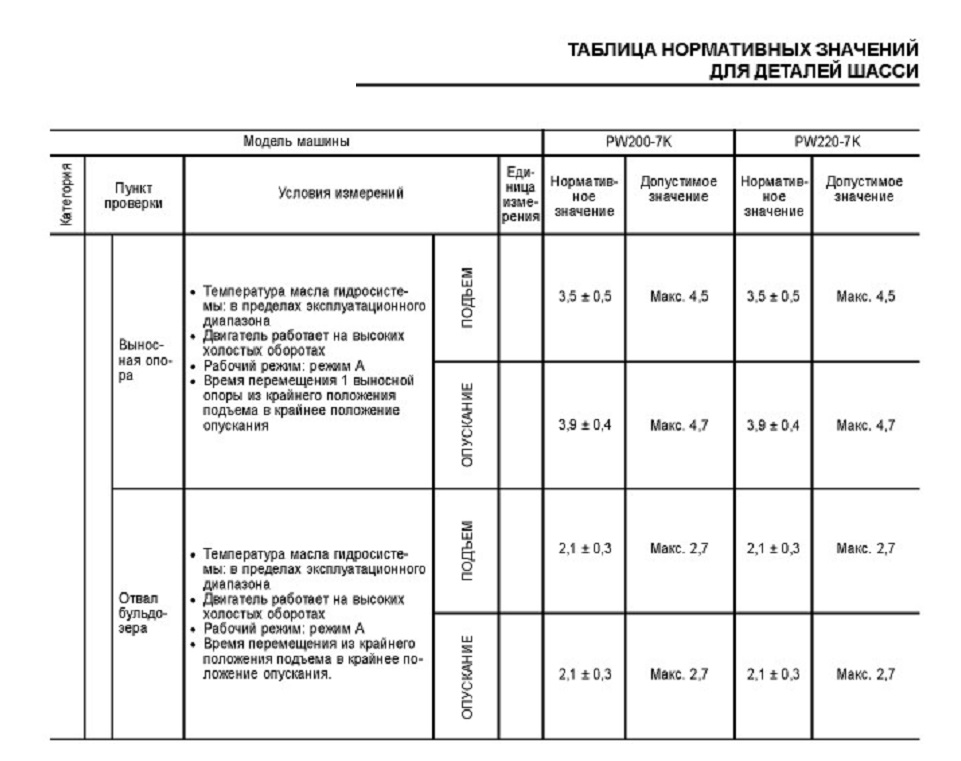

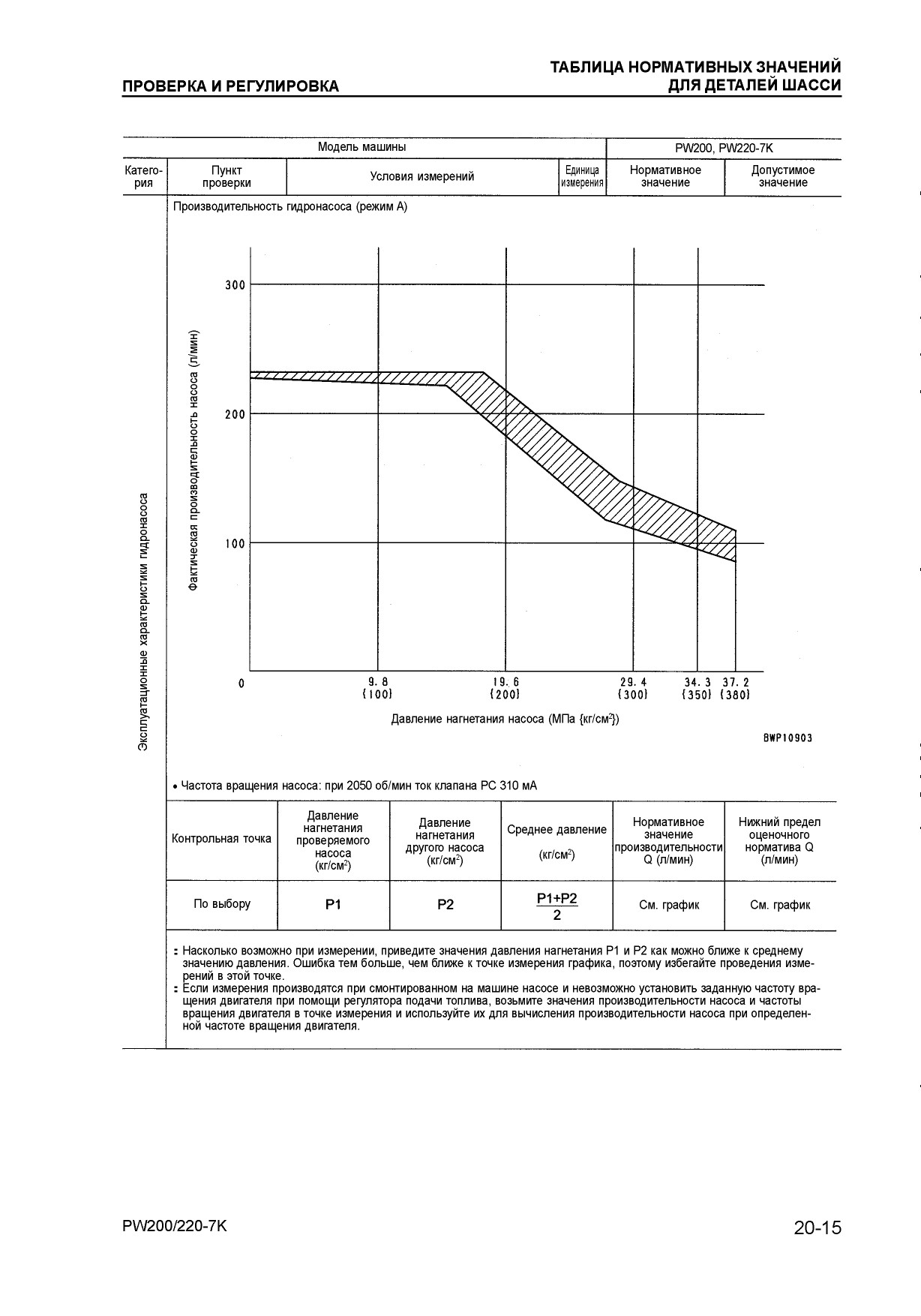

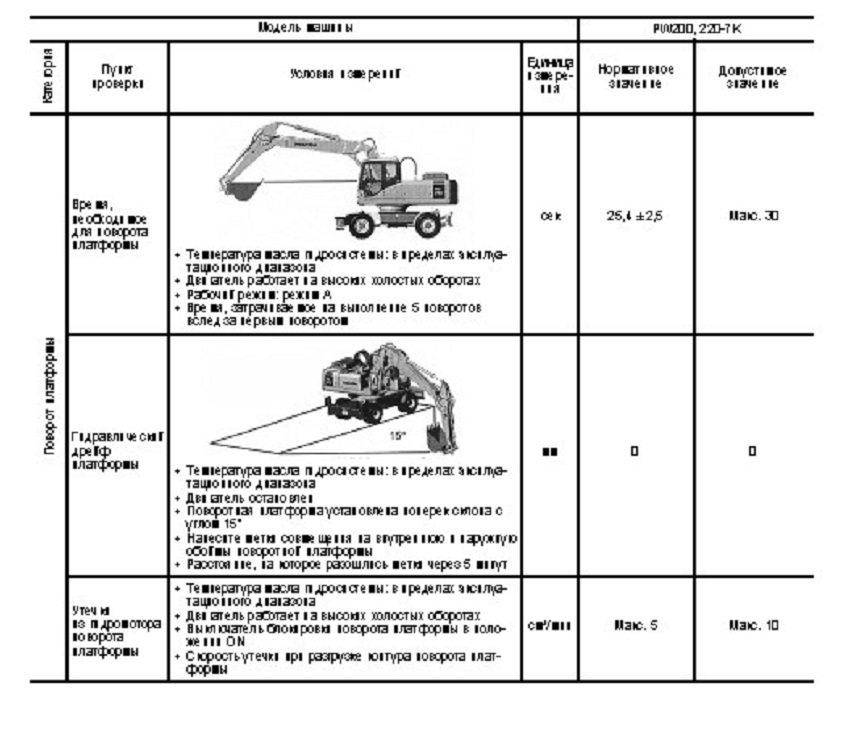

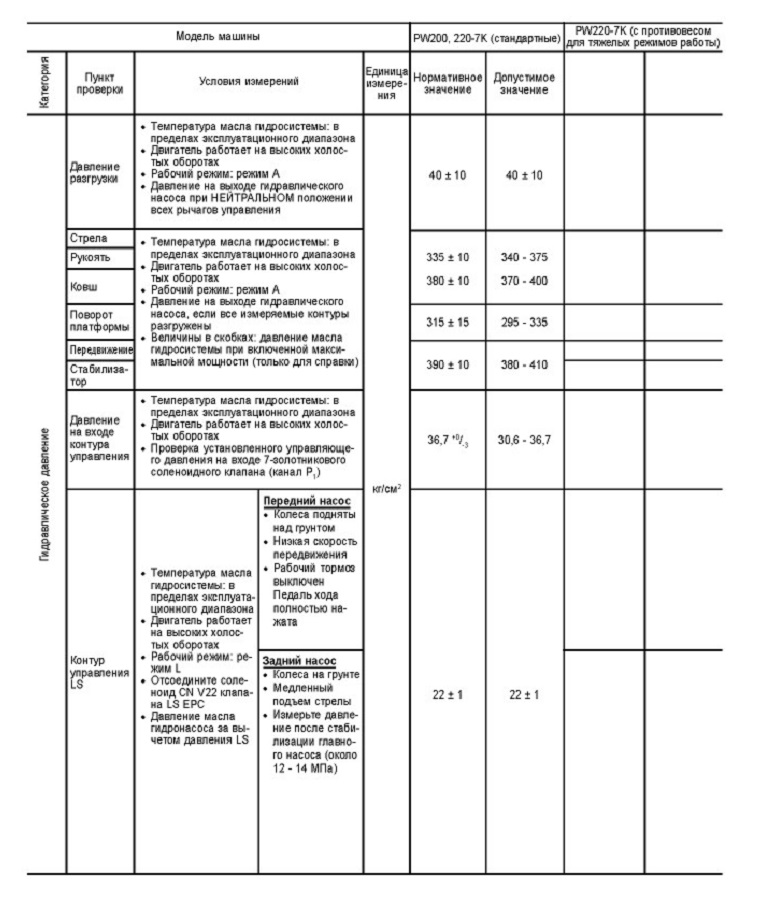

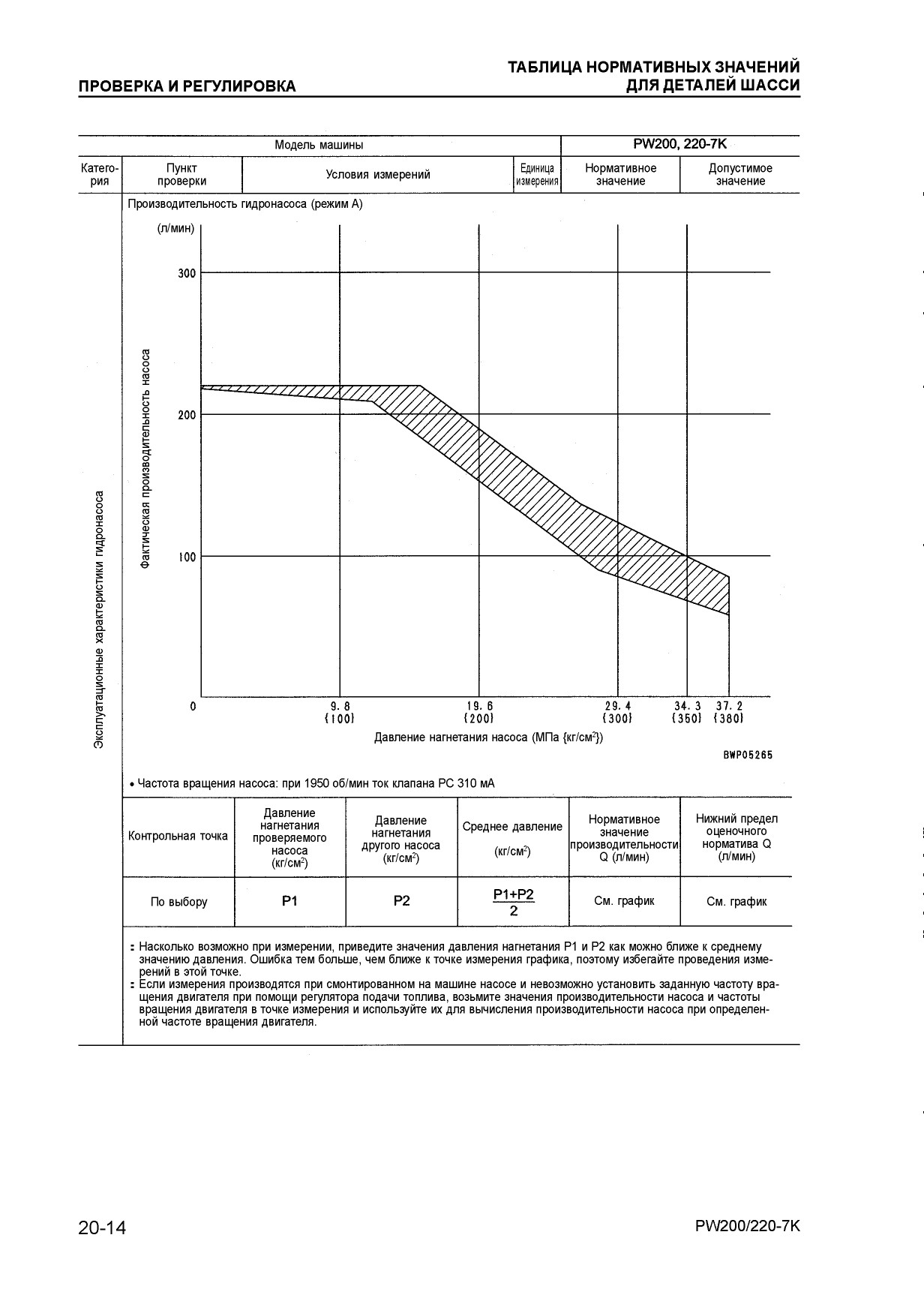

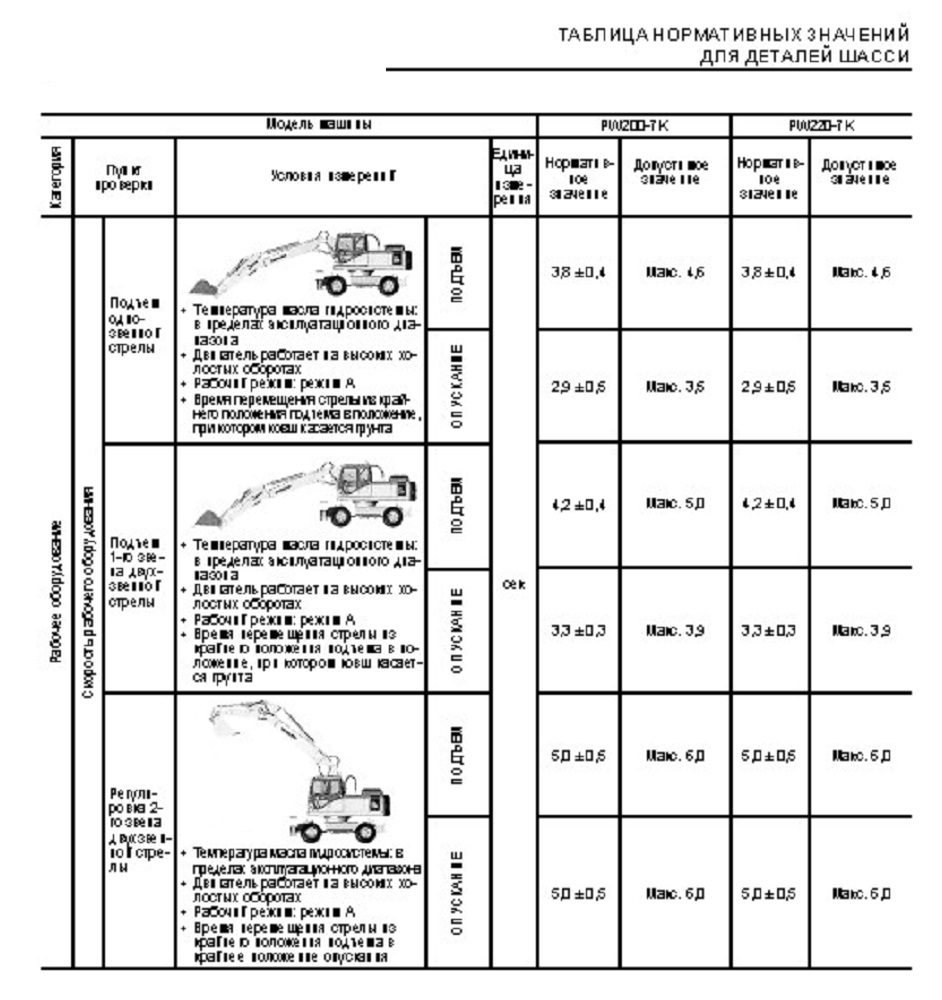

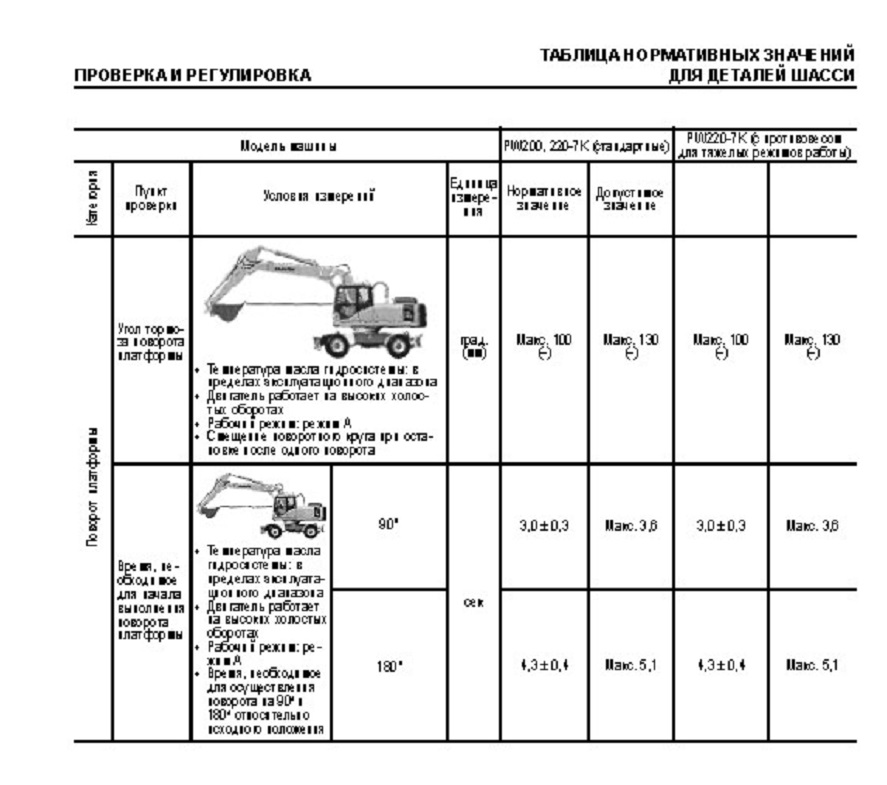

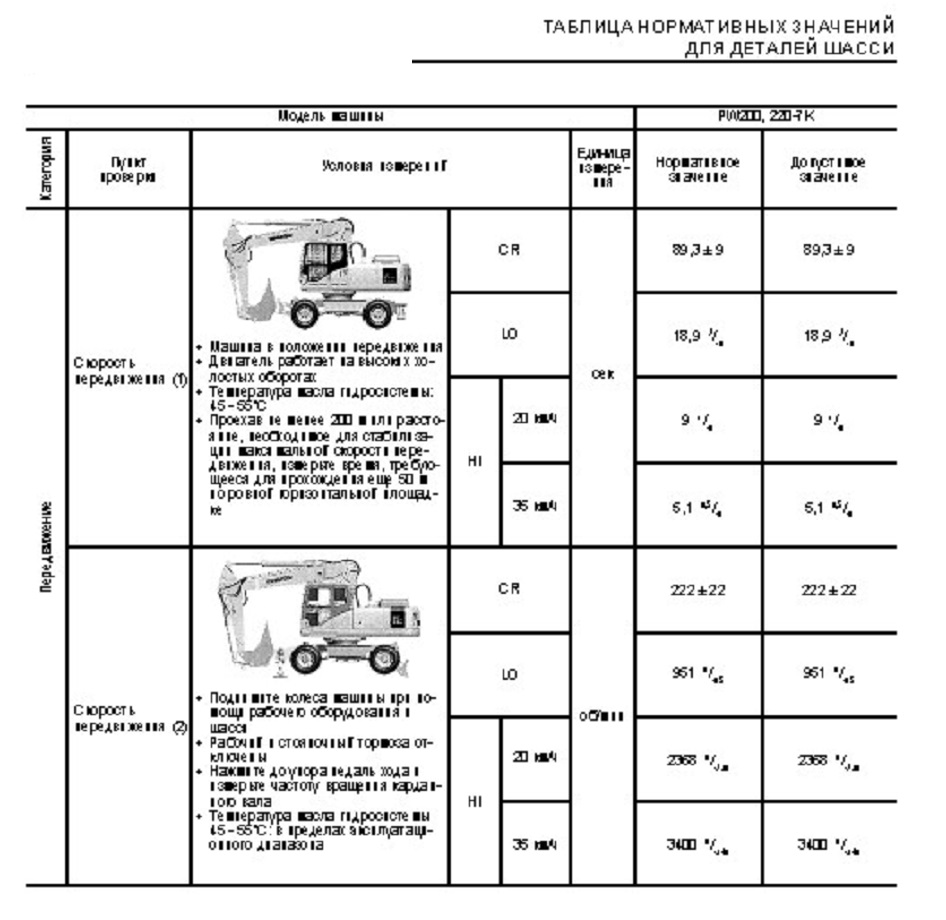

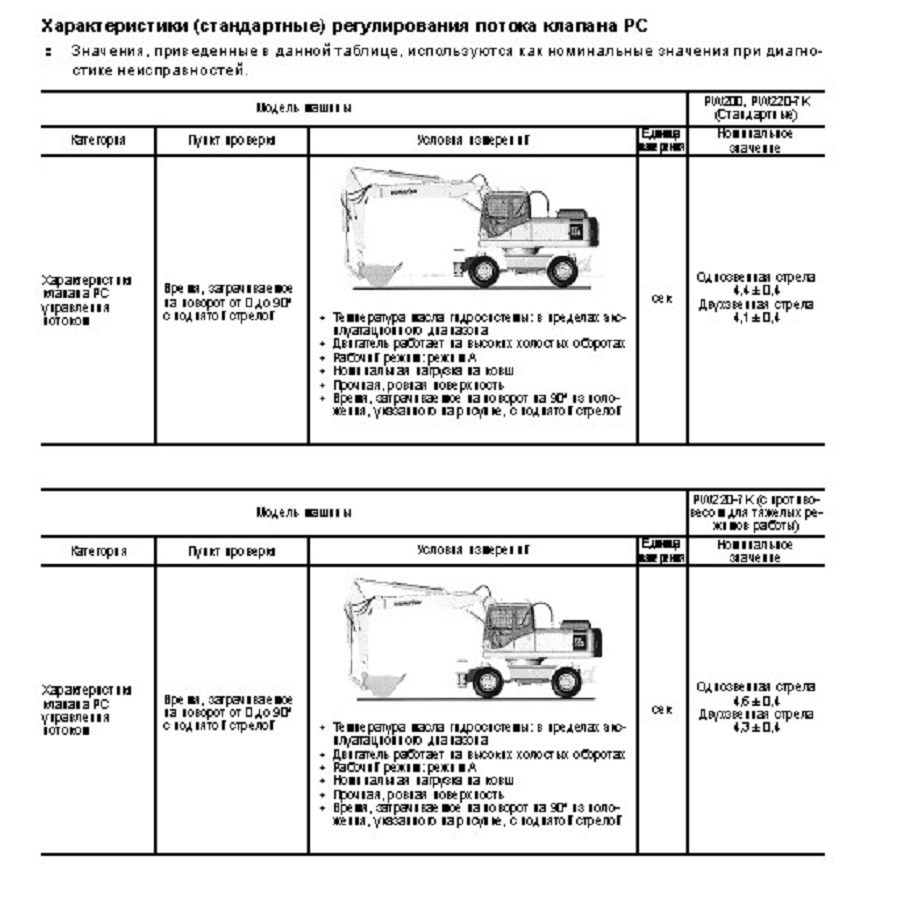

ТАБЛИЦА НОРМАТИВНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ ШАССИ
