Komatsu экскаватор колесный PW200, 220-7K. Заводская инструкция - часть 1

KOMATSU
PW200, 220-7K

ПРЕДВАРИТЕЛЬНАЯ ВЕРСИЯ № 2
МОДЕЛЬ МАШИНЫ ЗАВОДСКОЙ НОМЕР

PW200-7K К40001 и выше

PW220-7K К40001 и выше

• В этой заводской инструкции могут упоминаться опции и дополнительное оборудование, отсутствующие в Вашем регионе.

Обращайтесь к дистрибьютору фирмы Комацу по поводу опций и дополнительного оборудования, в которых Вы нуждаетесь.

Материалы и технические характеристики могут изменяться без уведомления.

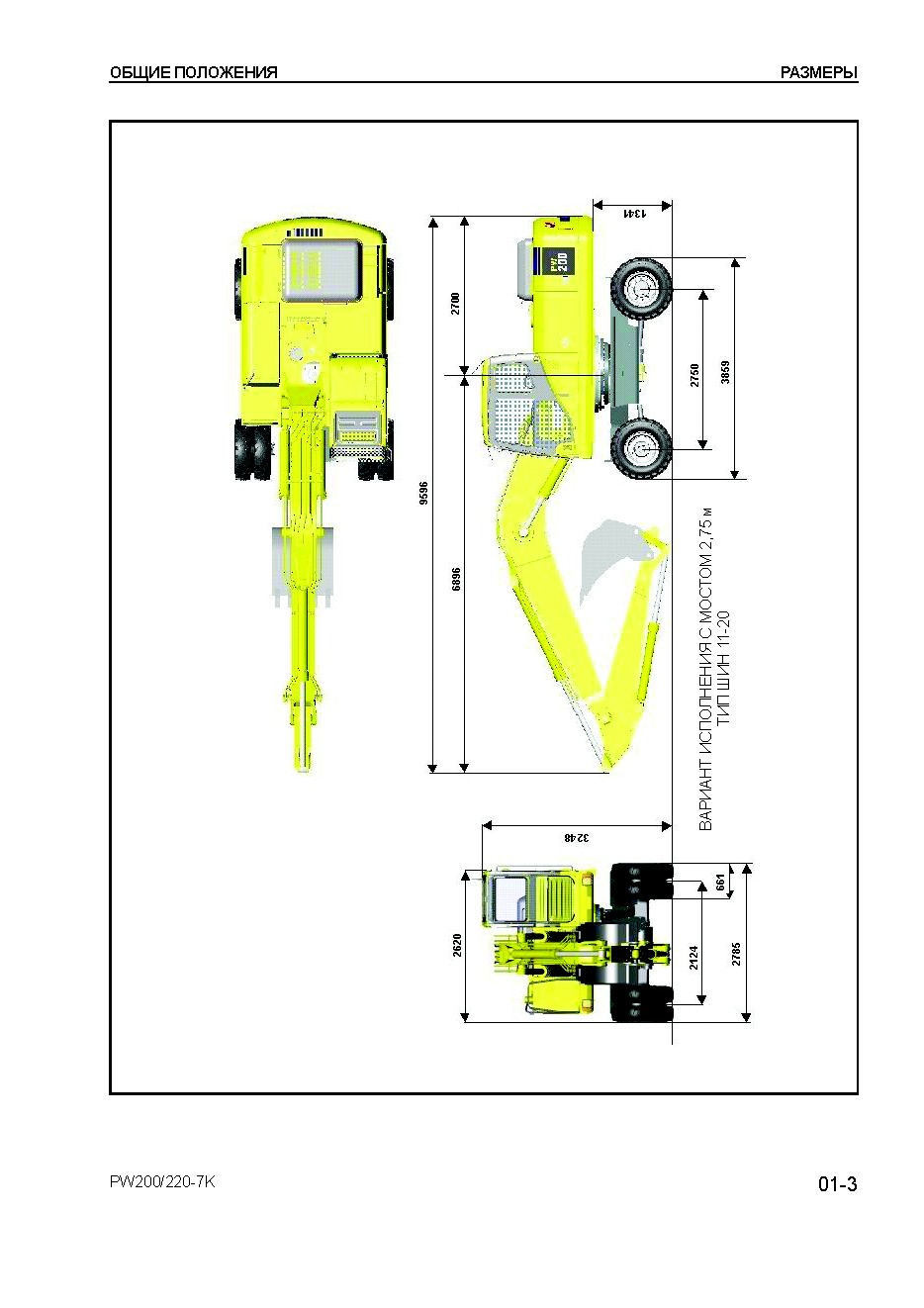

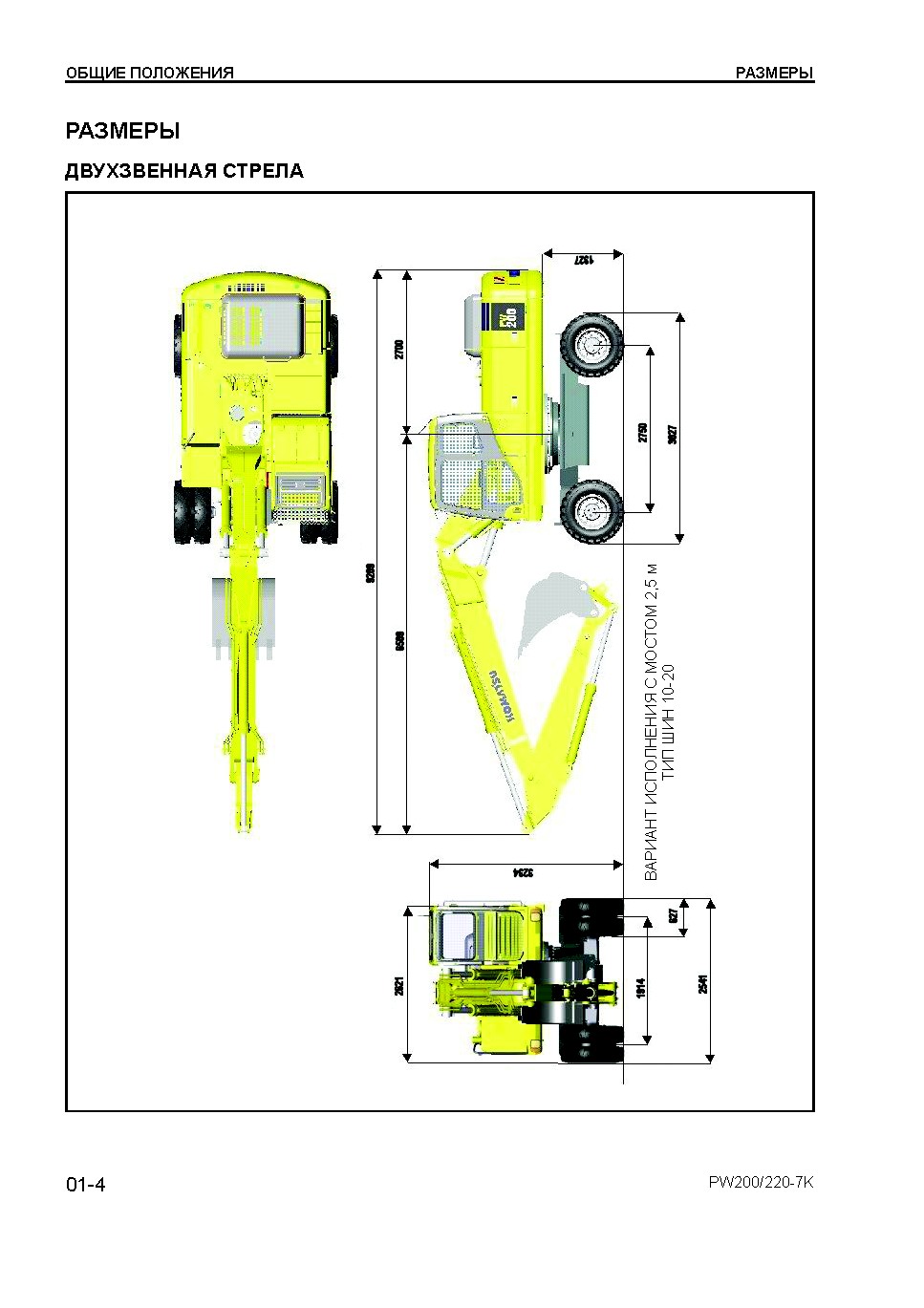

ГАБАРИТНЫЕ ЧЕРТЕЖИ

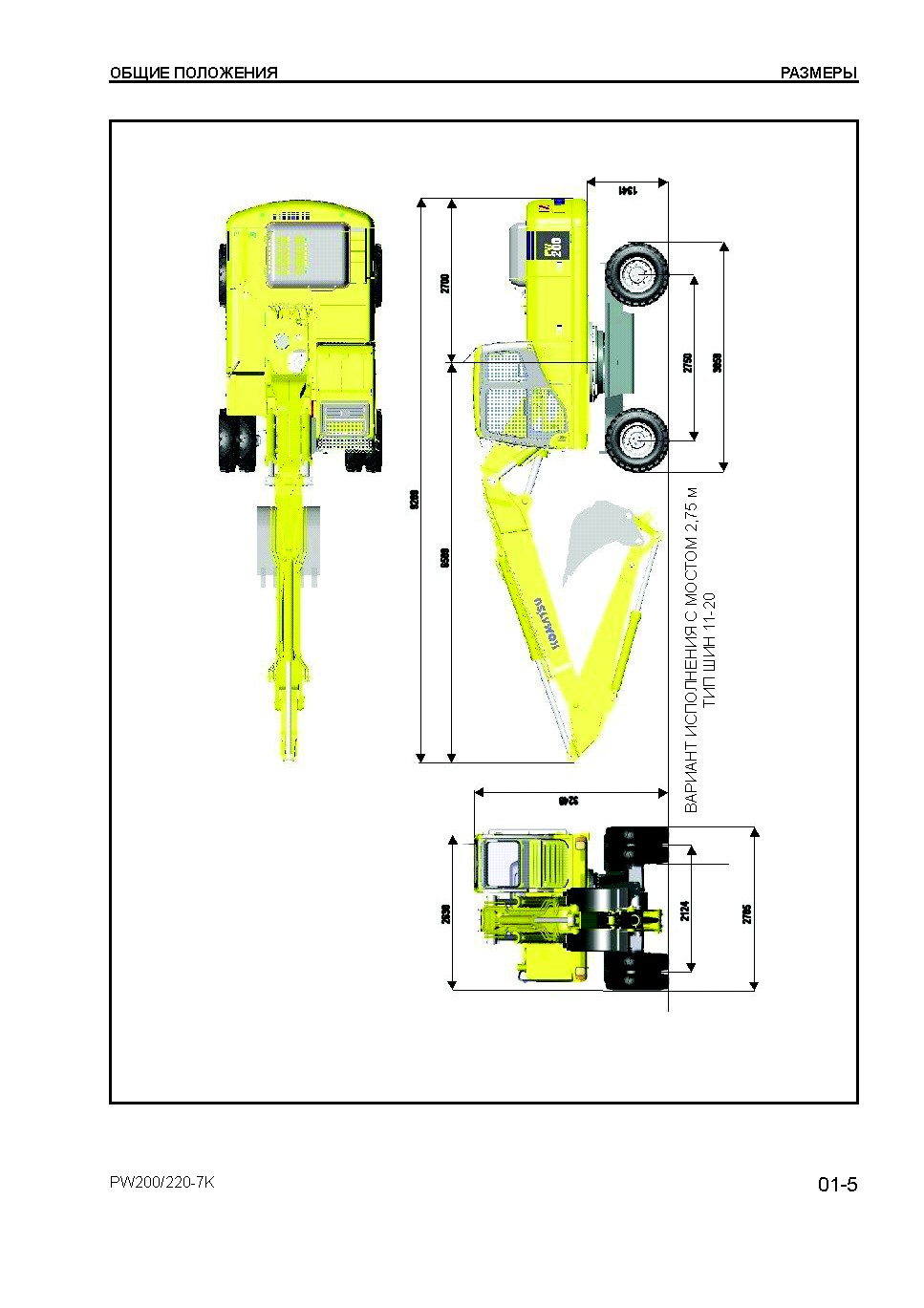

РАЗМЕРЫ

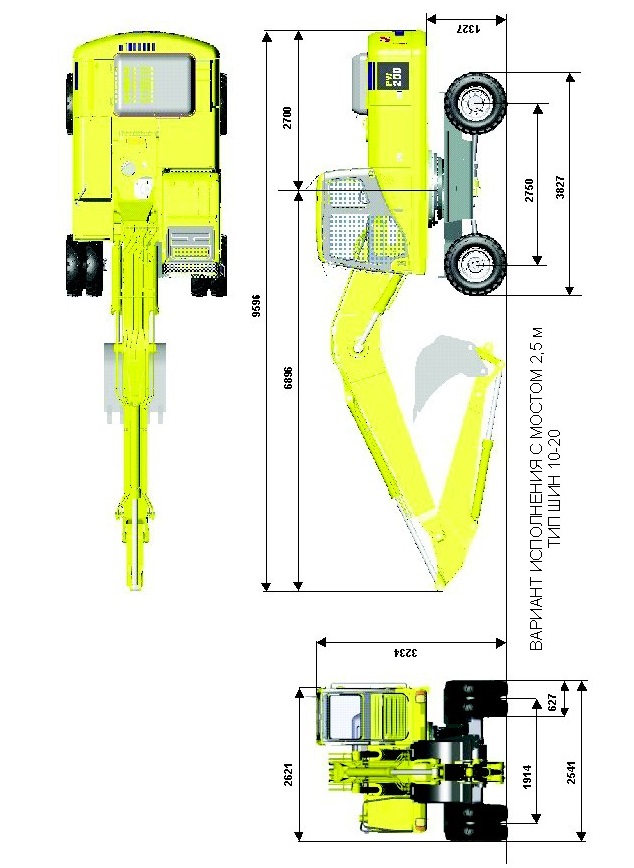

ОДНОЗВЕННАЯ СТРЕЛА

РАЗМЕРЫ

ДВУХЗВЕННАЯ СТРЕЛА

РАБОЧИЕ ДИАПАЗОНЫ

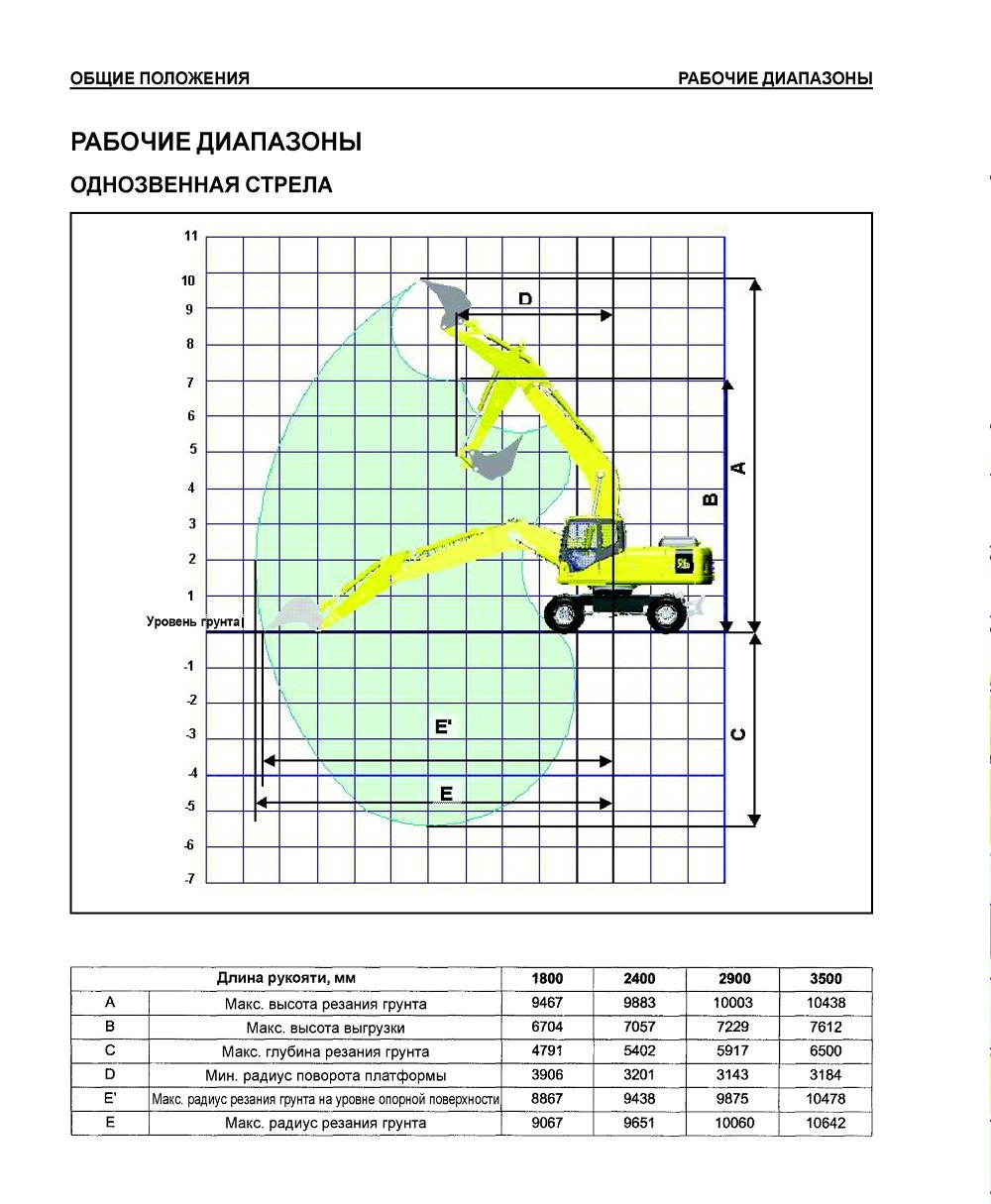

ОДНОЗВЕННАЯ СТРЕЛА

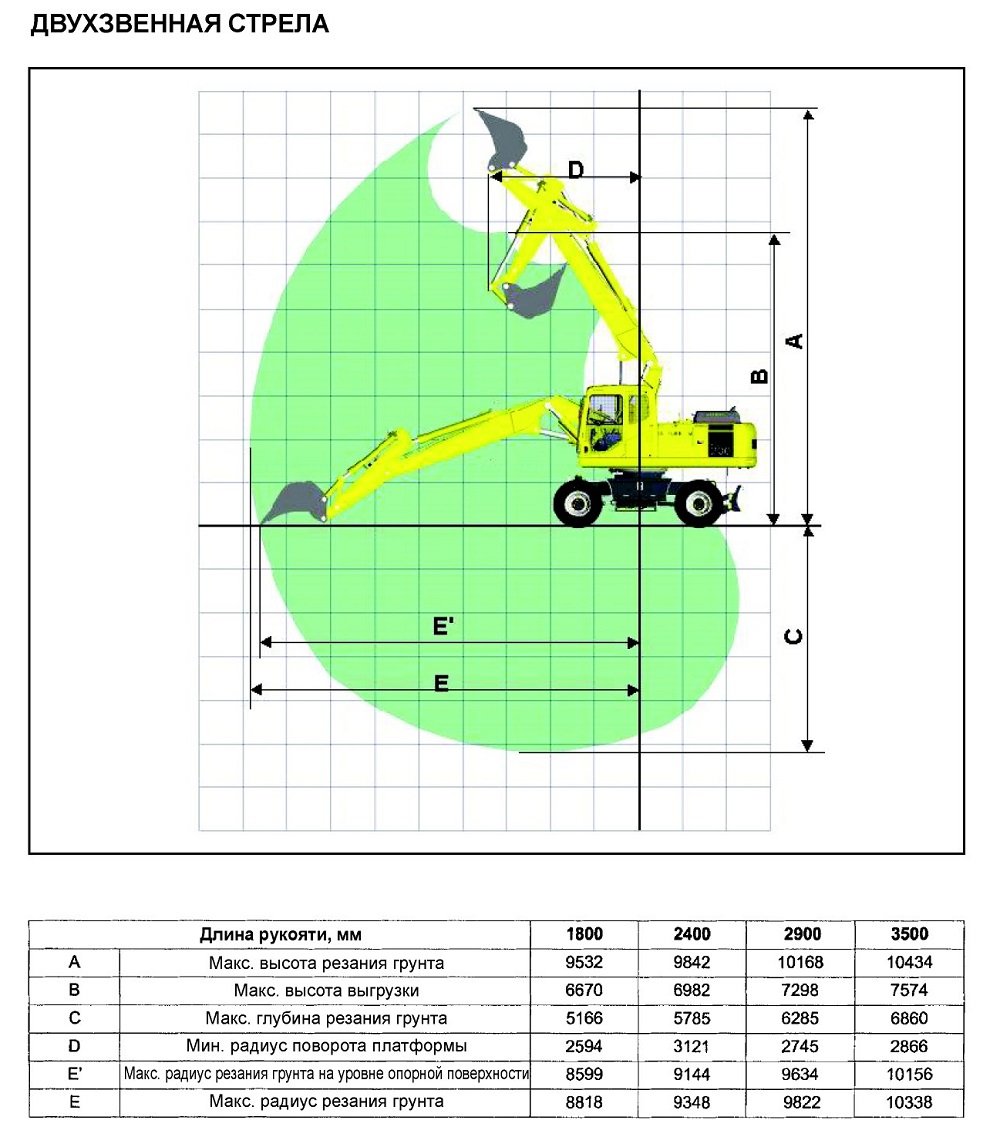

ДВУХЗВЕННАЯ СТРЕЛА

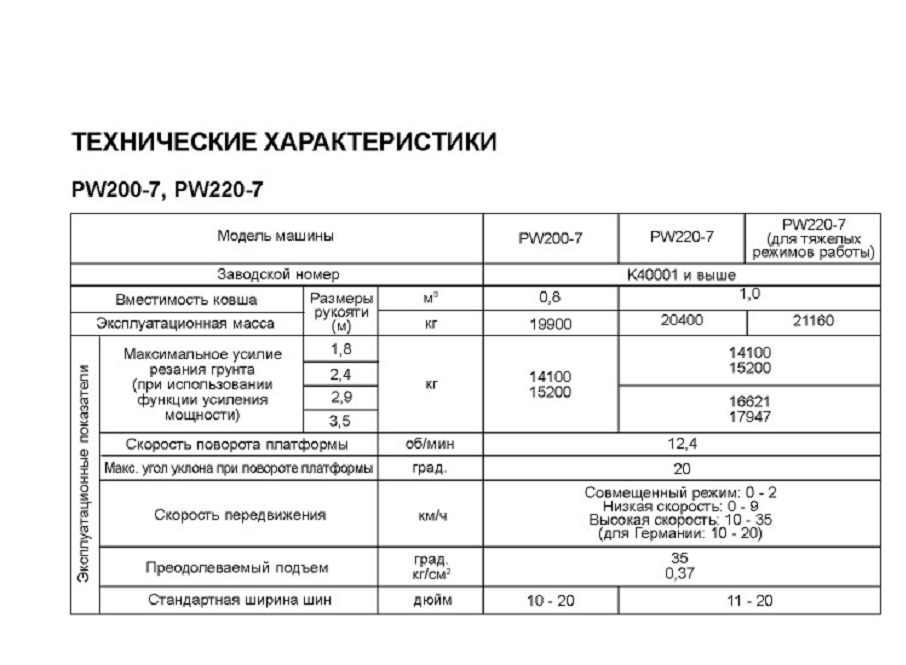

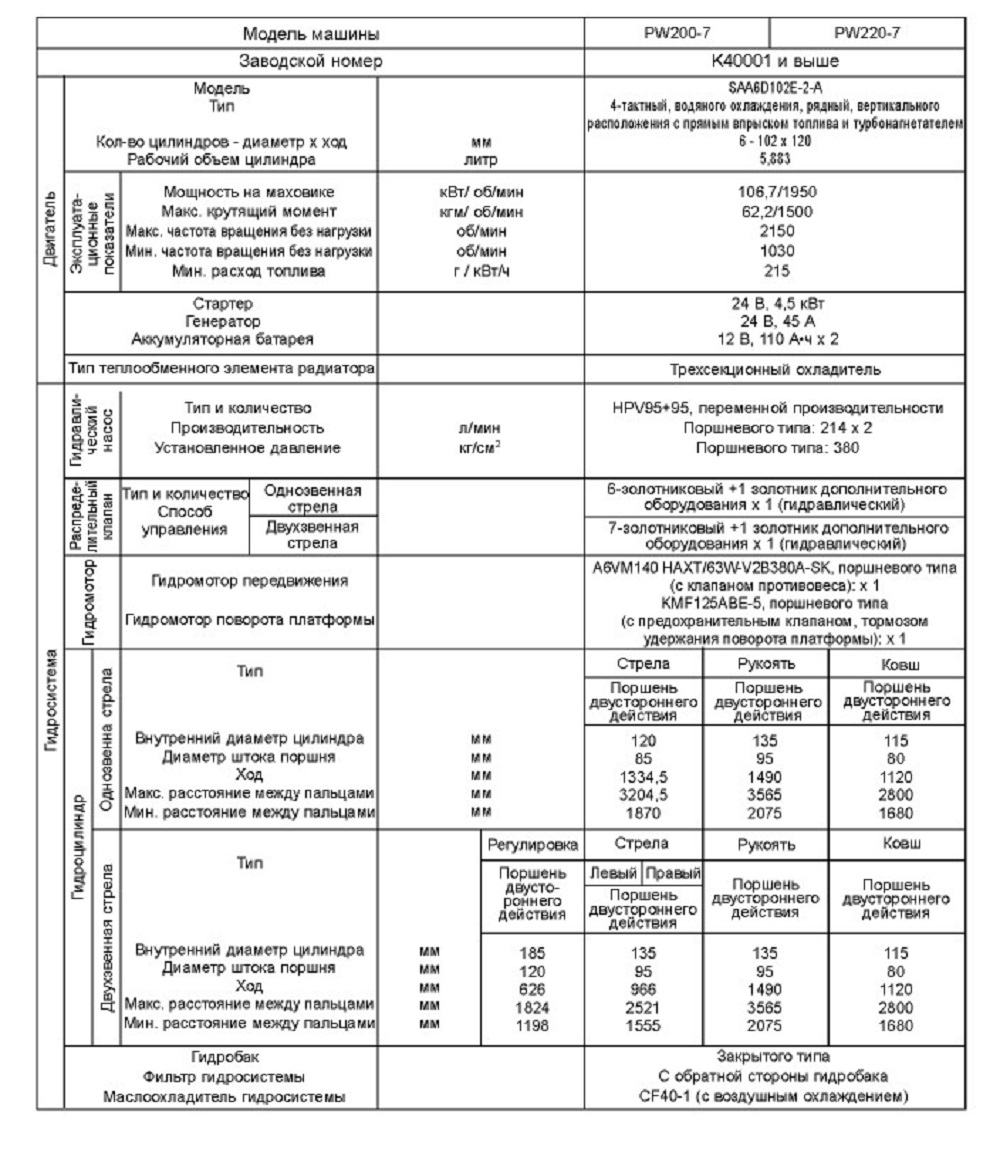

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
PW200-7, PW220-7

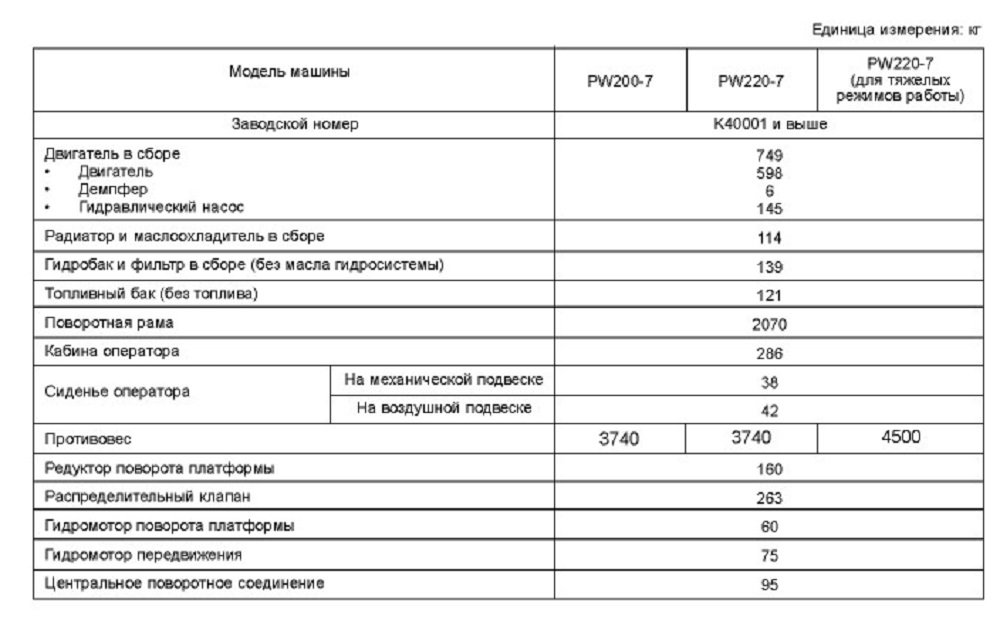

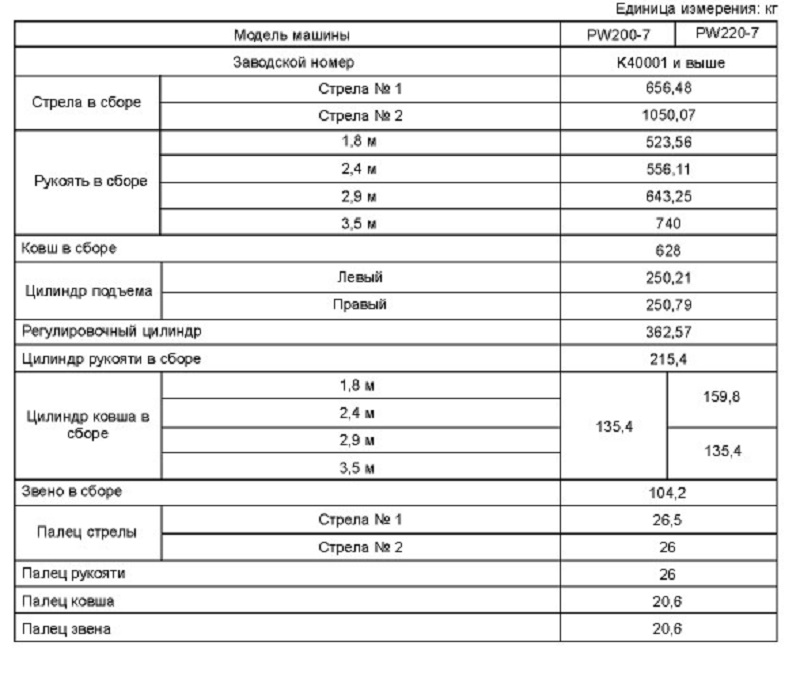

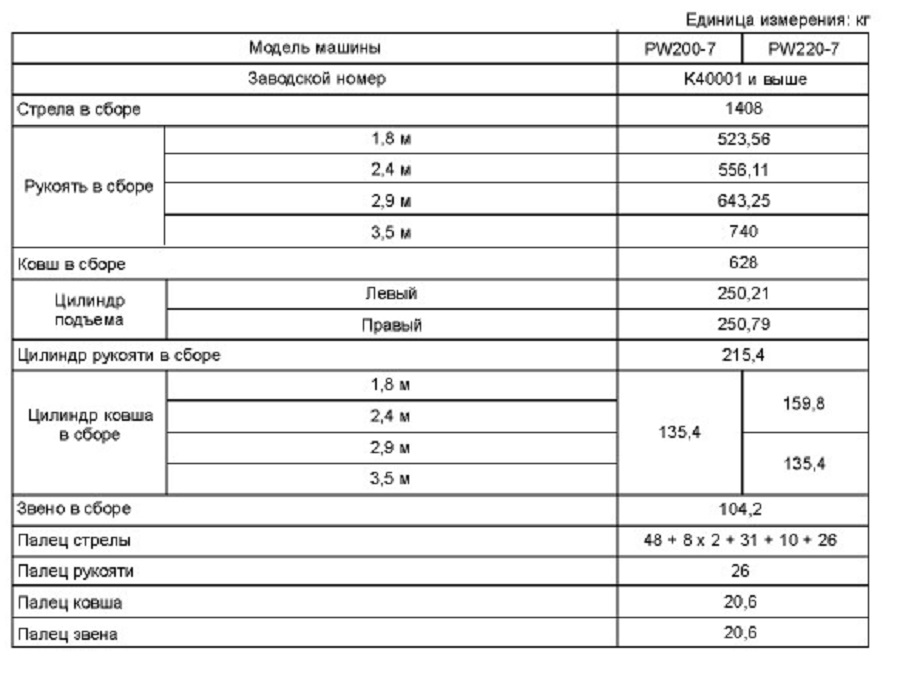

ТАБЛИЦА МАСС

PW200-7, PW220-7

< Таблицей масс пользуются при разгрузочно-погрузочных операциях или транспортировке машины

ОДНОЗВЕННАЯ СТРЕЛА

ДВУХЗВЕННАЯ СТРЕЛА

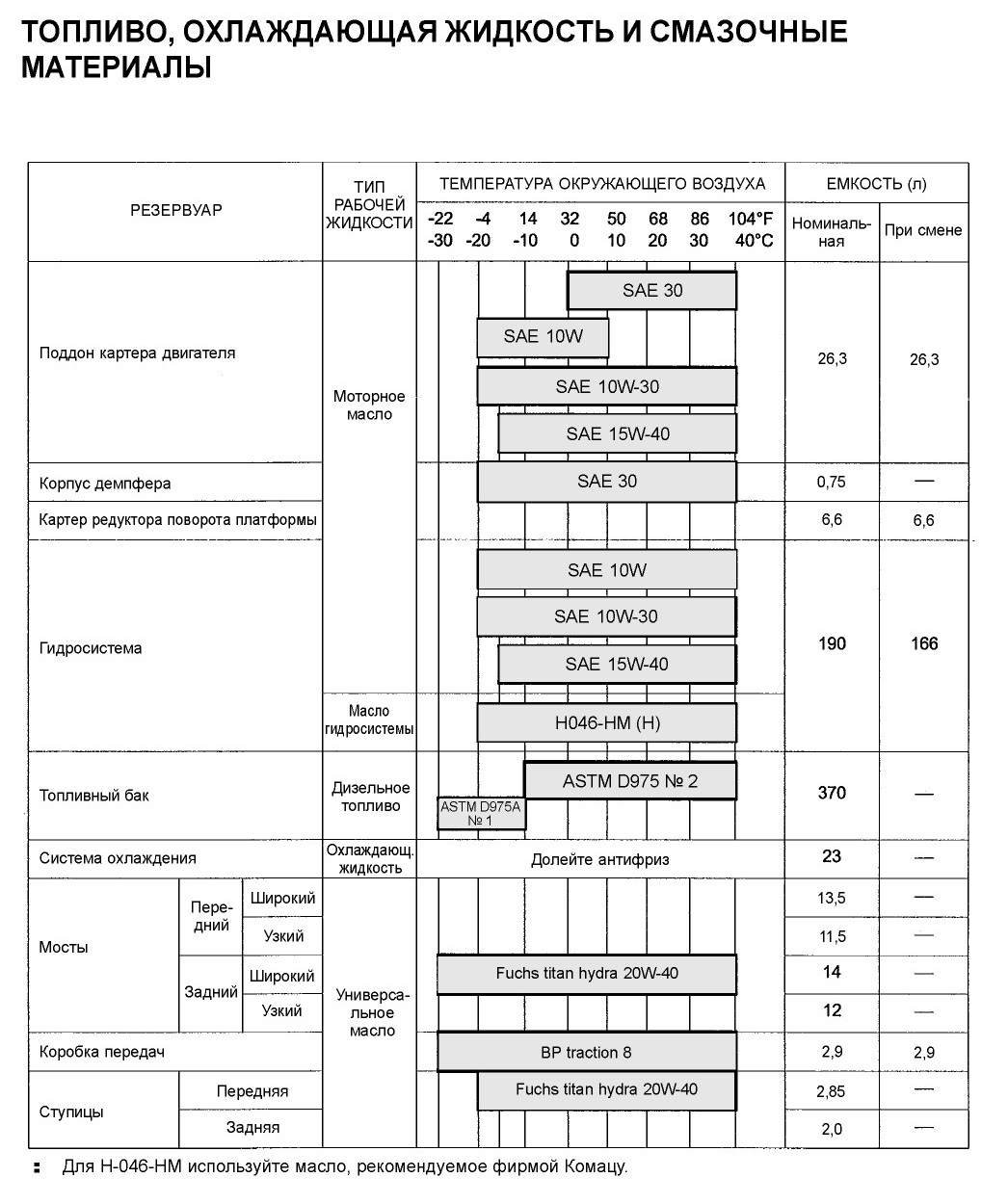

ТОПЛИВО, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ И СМАЗОЧНЫЕ МАТЕРИАЛЫ

10 УСТРОЙСТВО, РАБОТА И НОРМАТИВЫ ТЕХОБСЛУЖИВАНИЯ

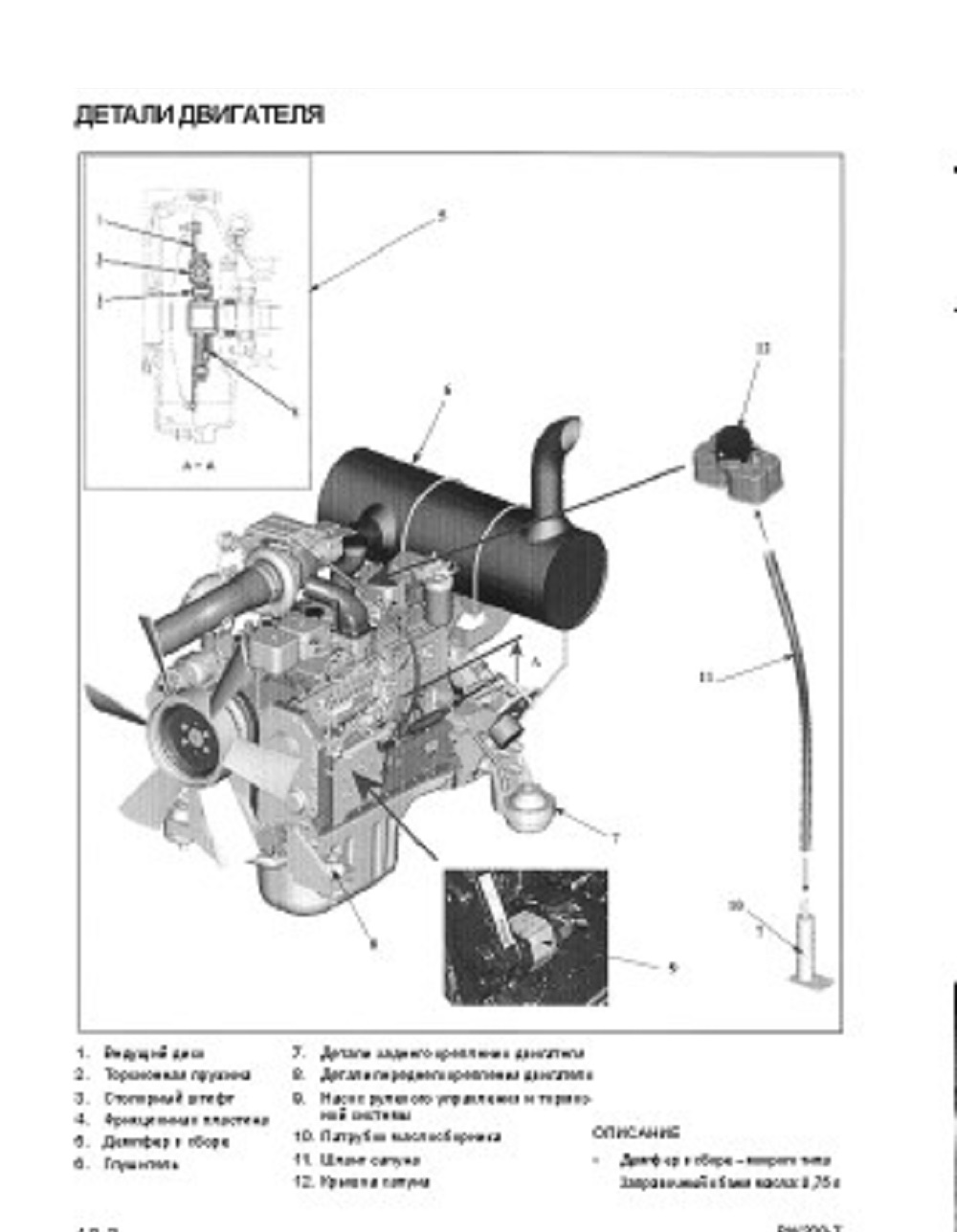

Детали двигателя ............................................ 10-2

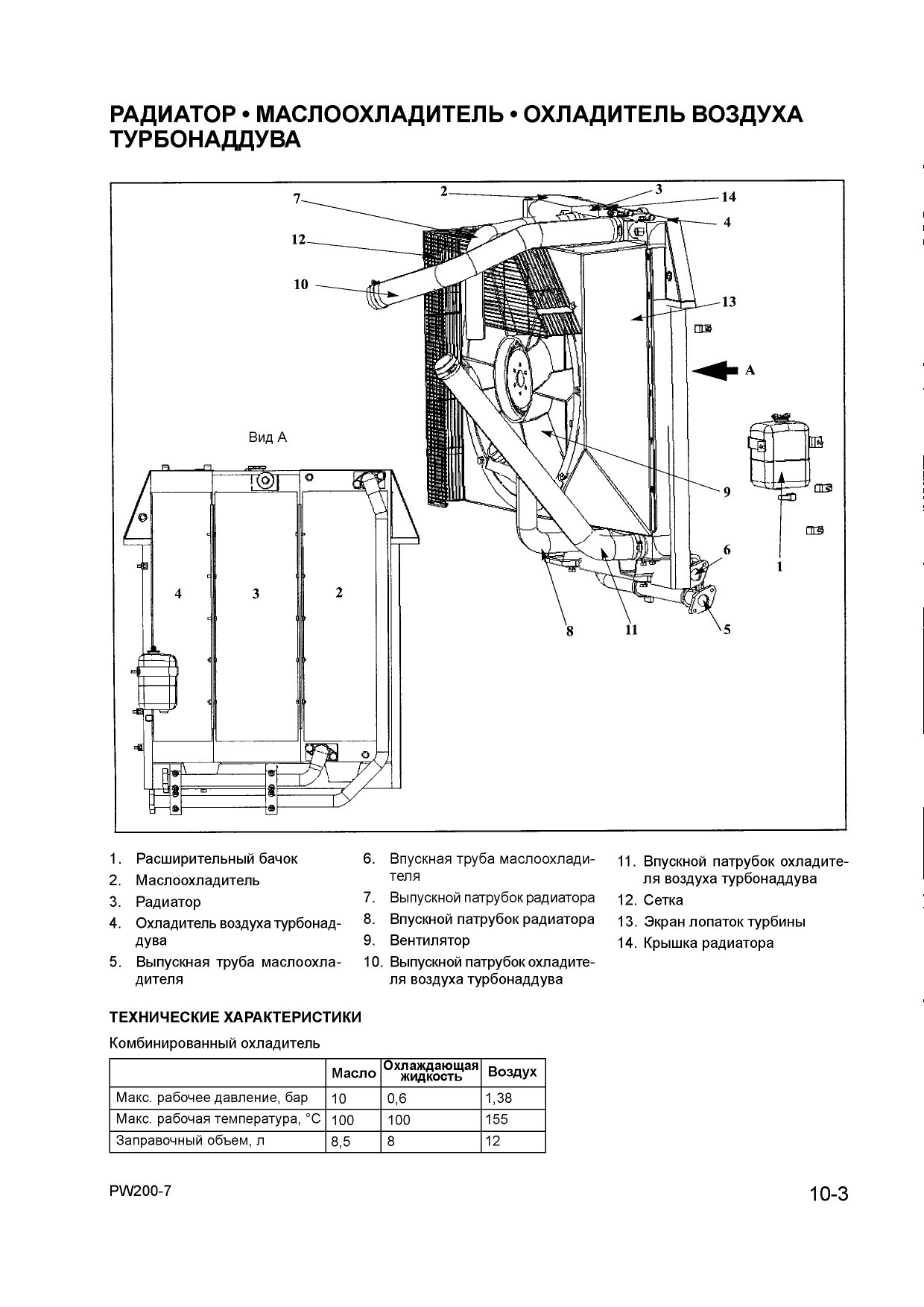

Радиатор • маслоохладитель • охладитель

воздуха турбонаддува ..................10-3

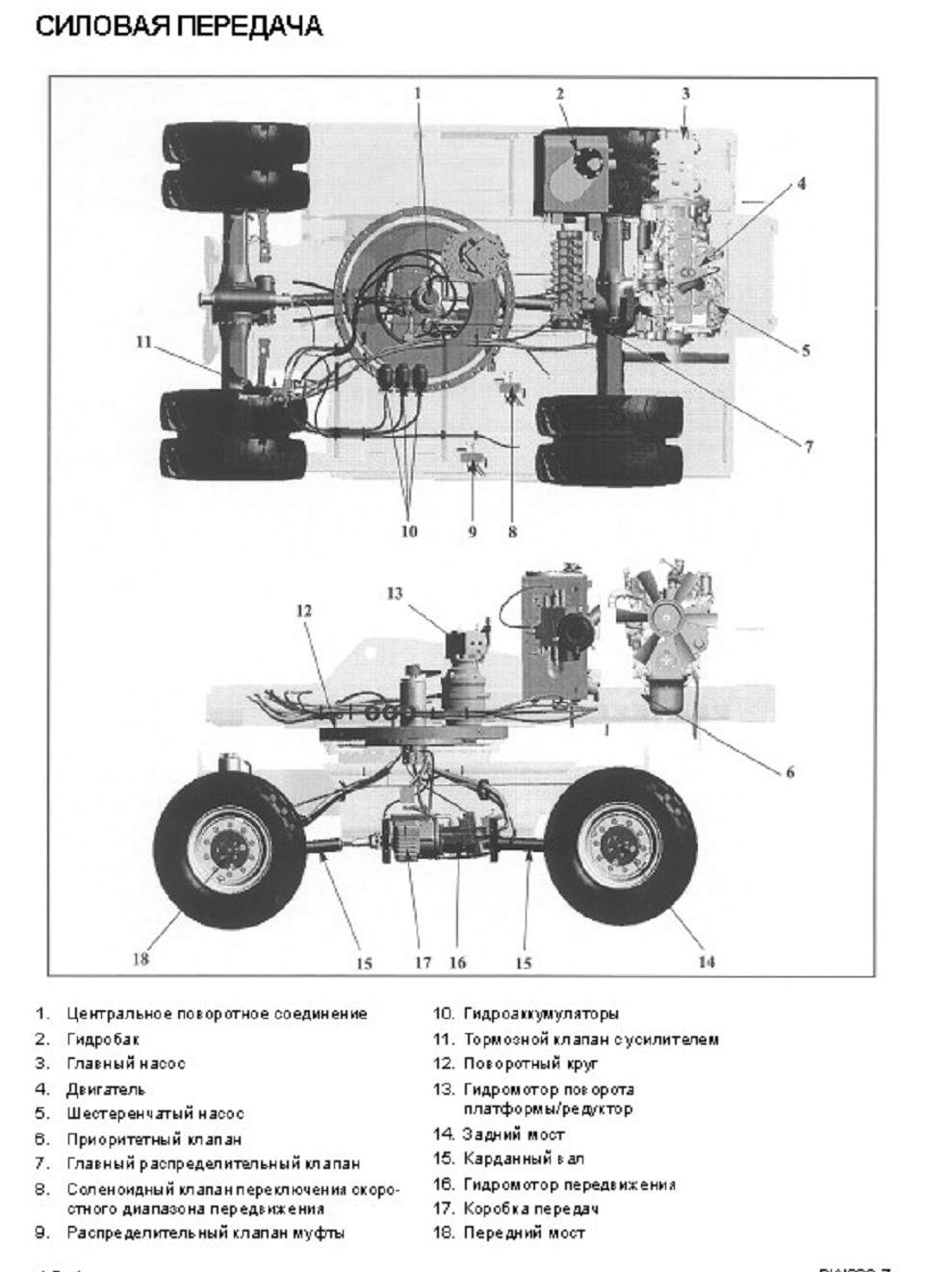

Силовая передача........................................... 10-4

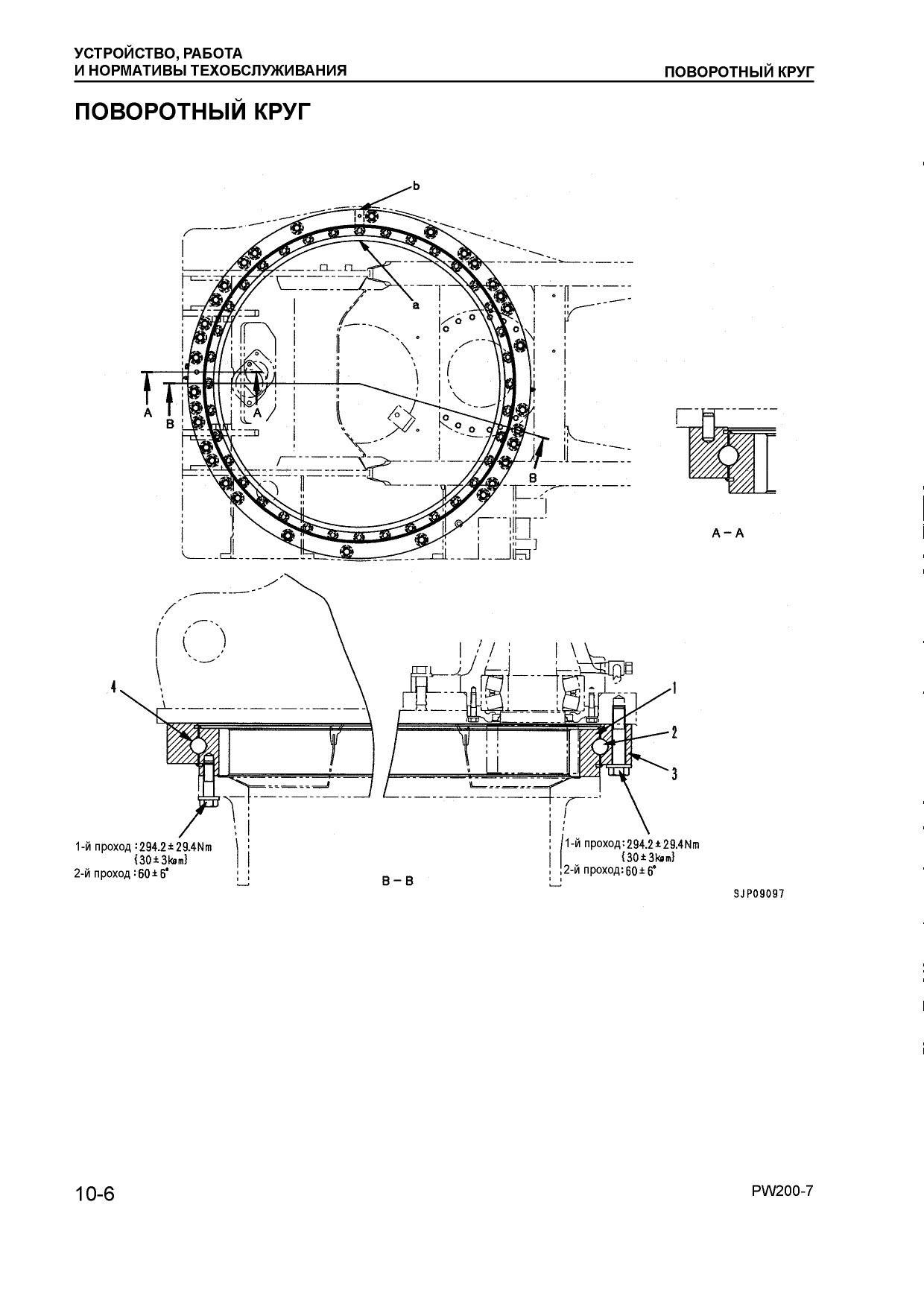

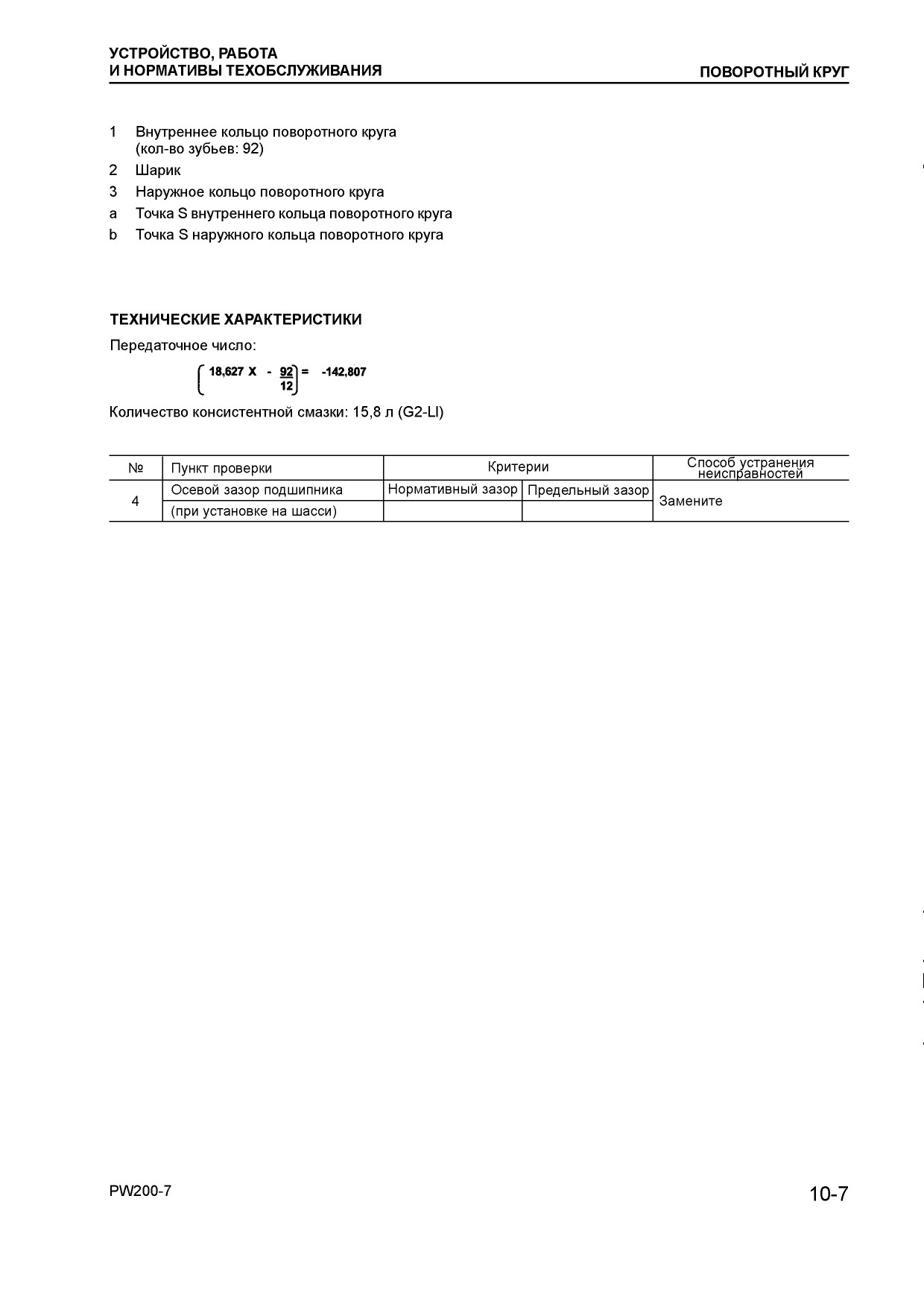

Поворотный круг.............................................. 10-6

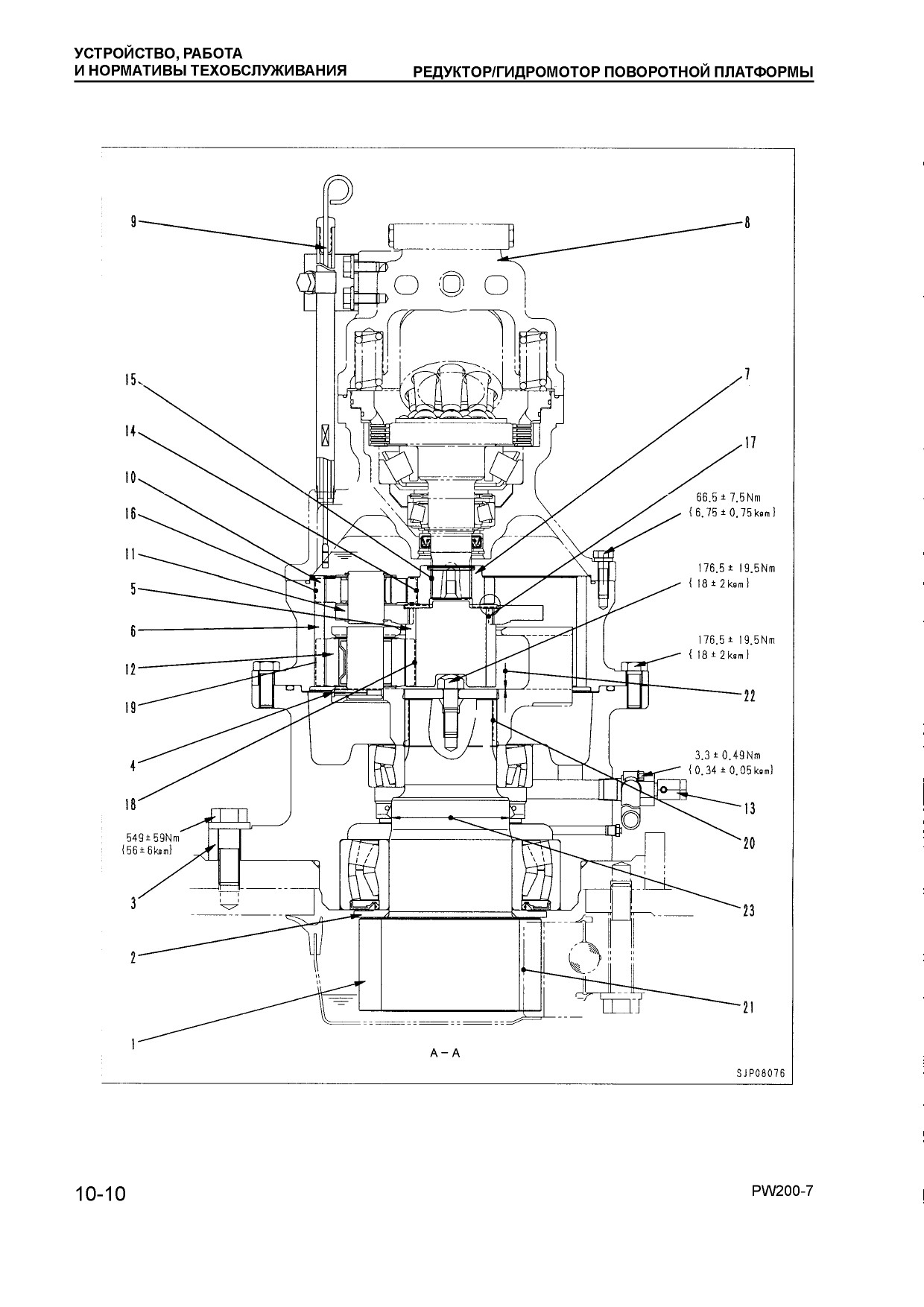

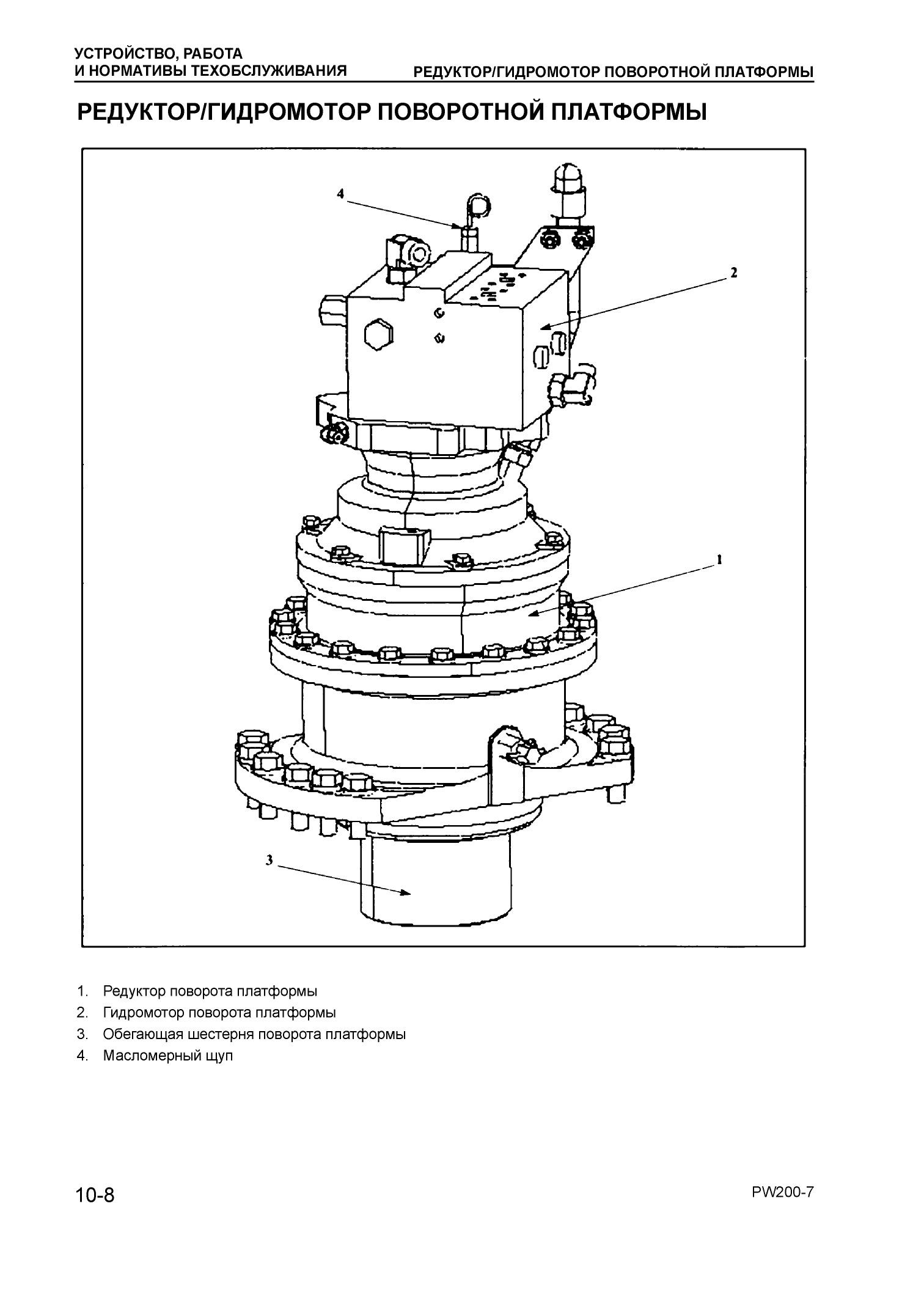

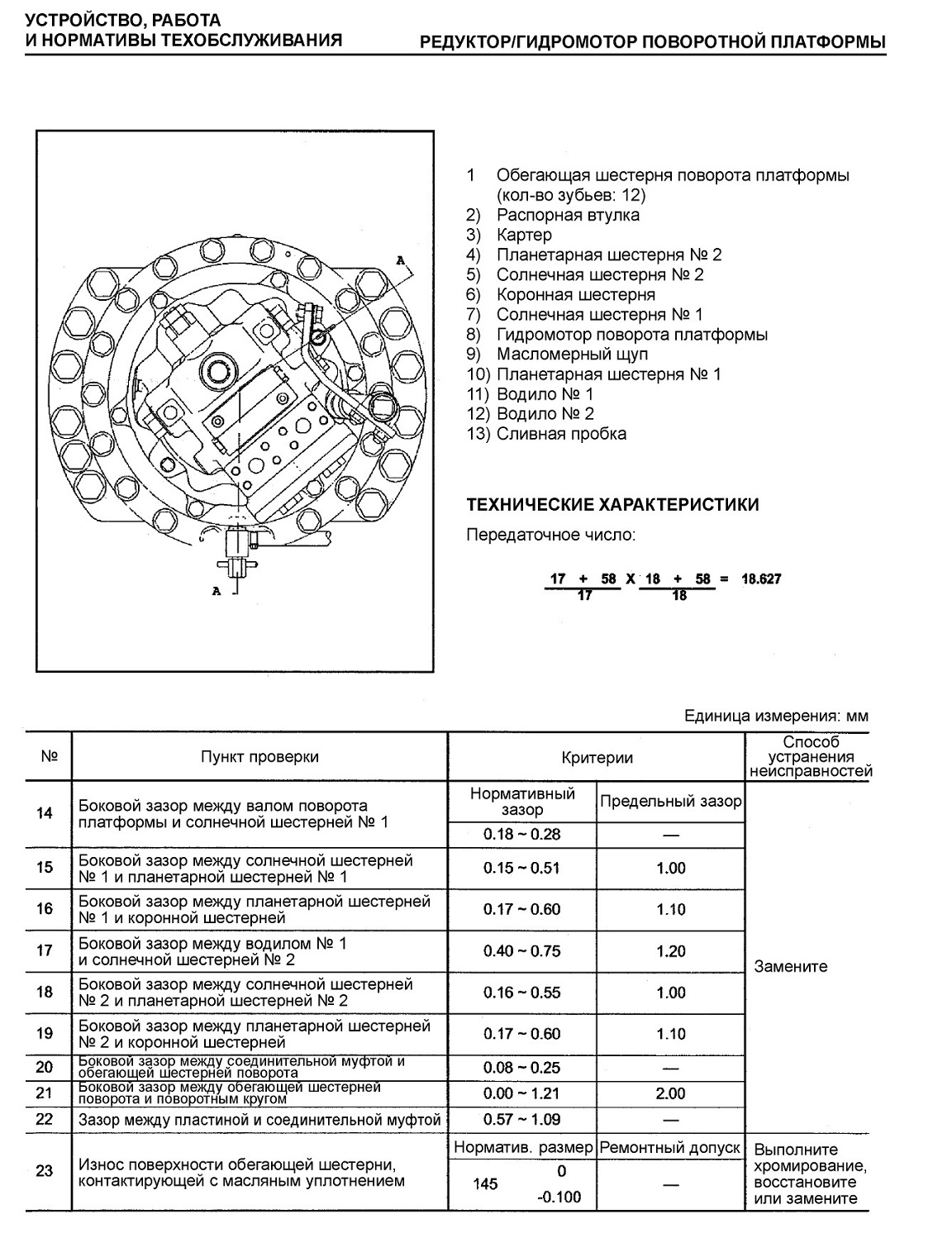

Редуктор/гидромотор

поворотной платформы.................................. 10-8

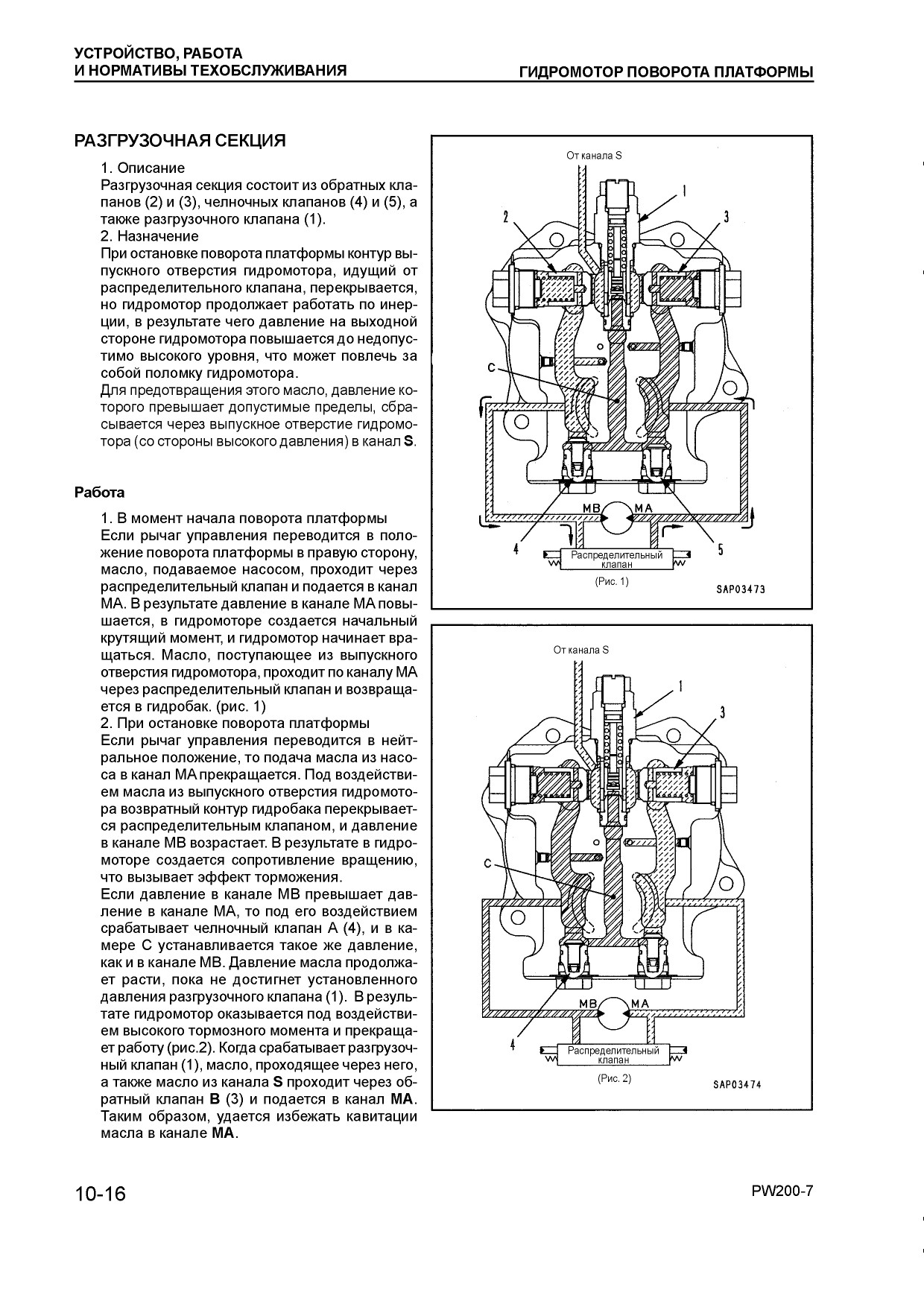

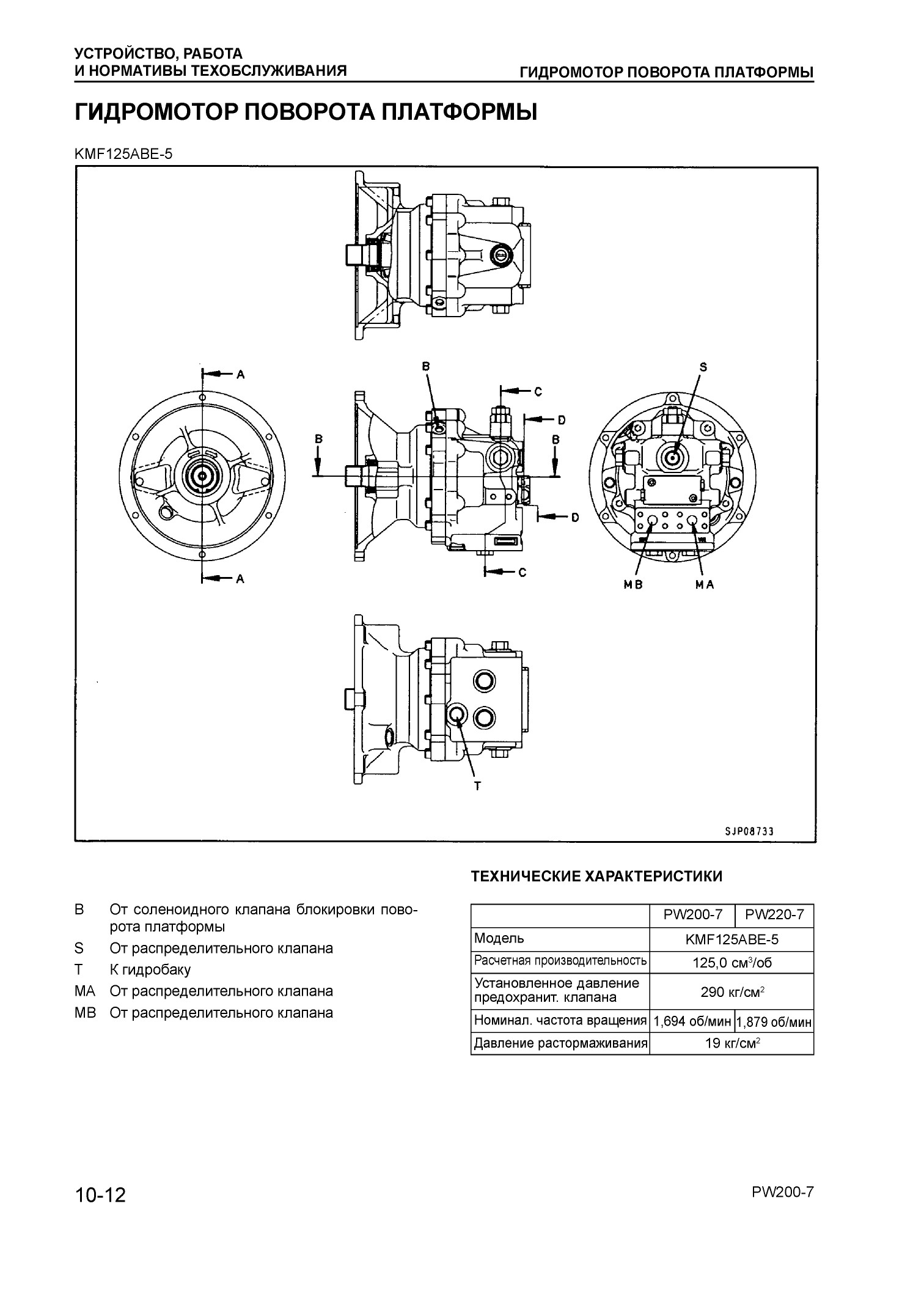

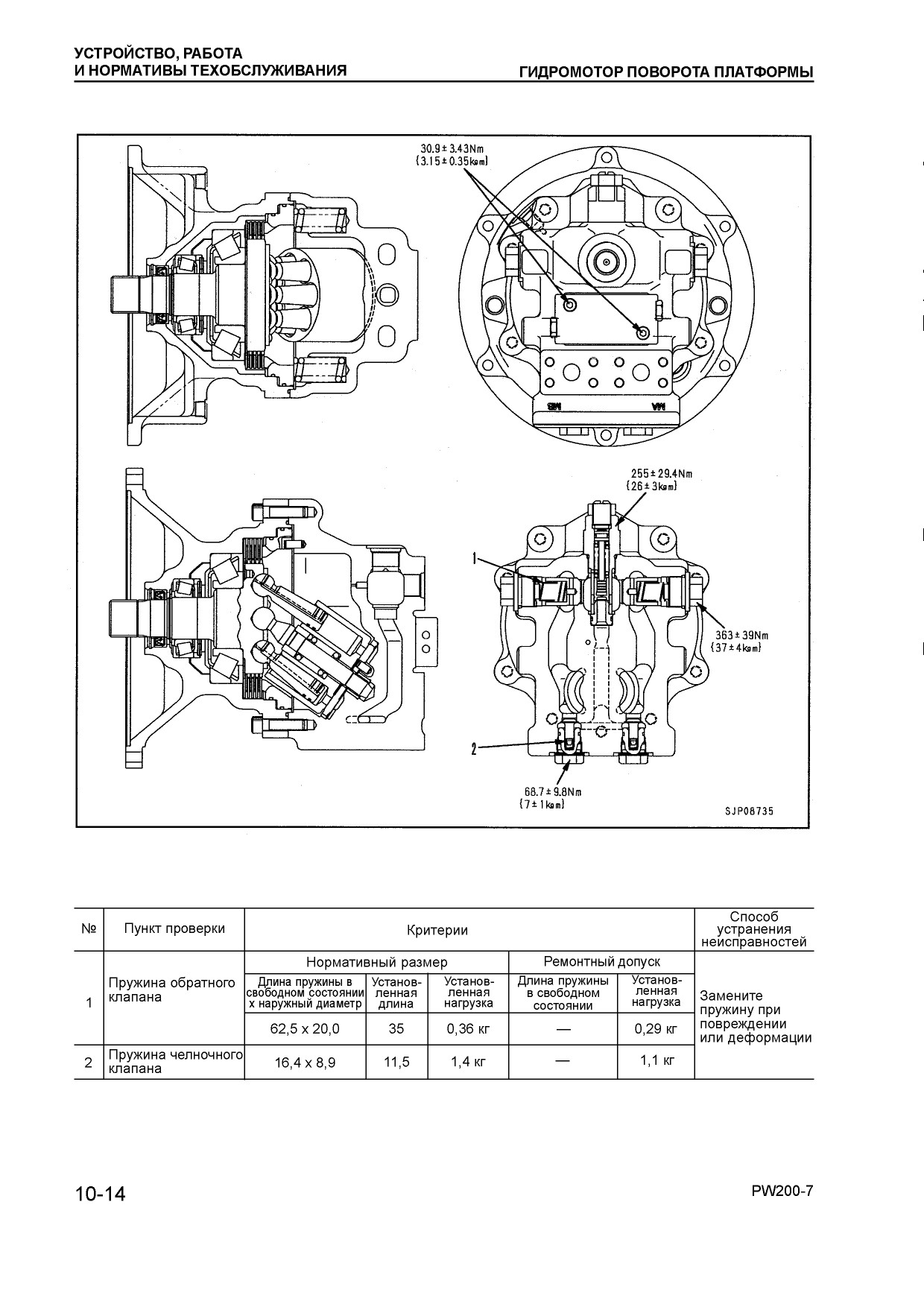

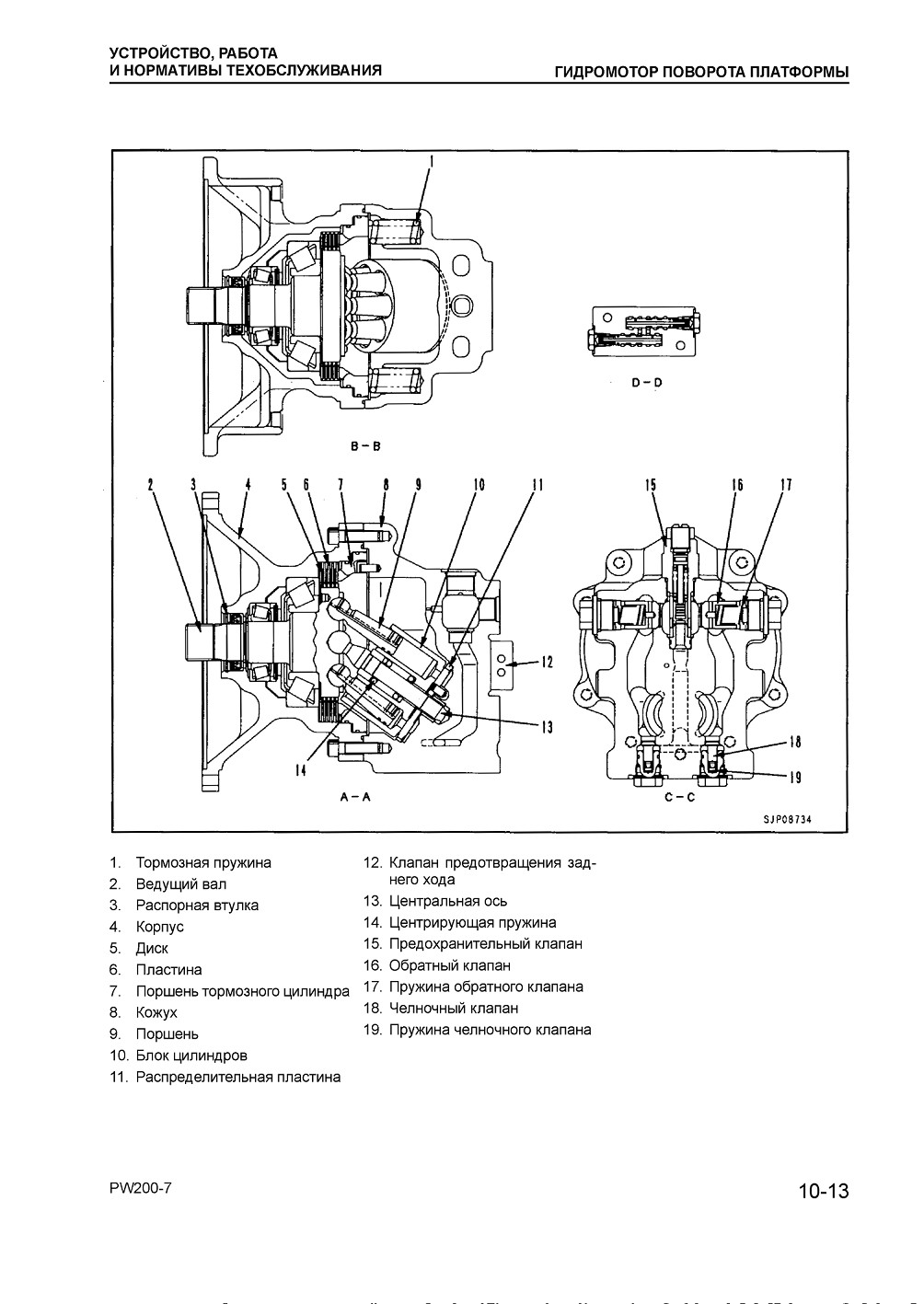

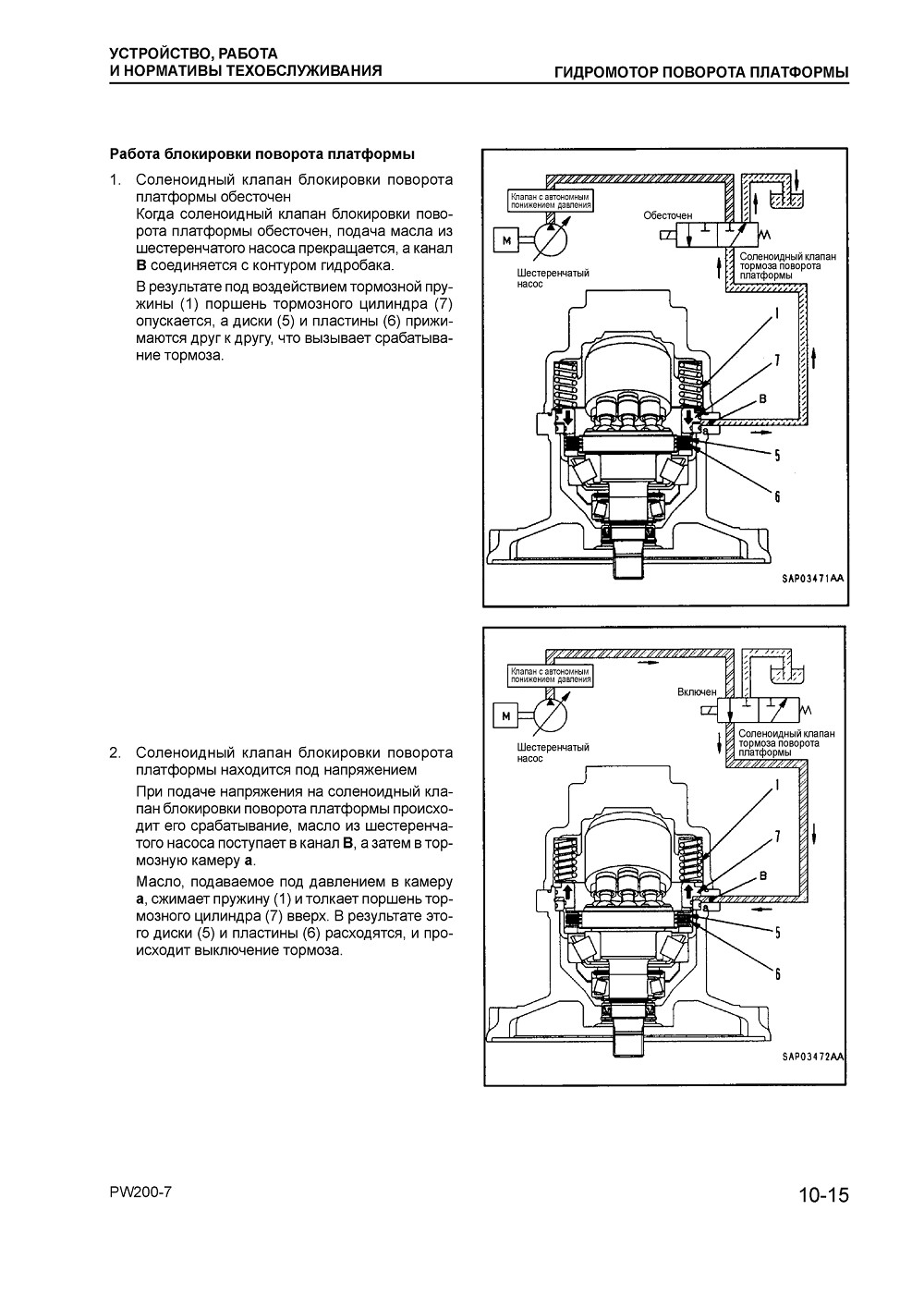

Гидромотор поворота платформы............... 10-12

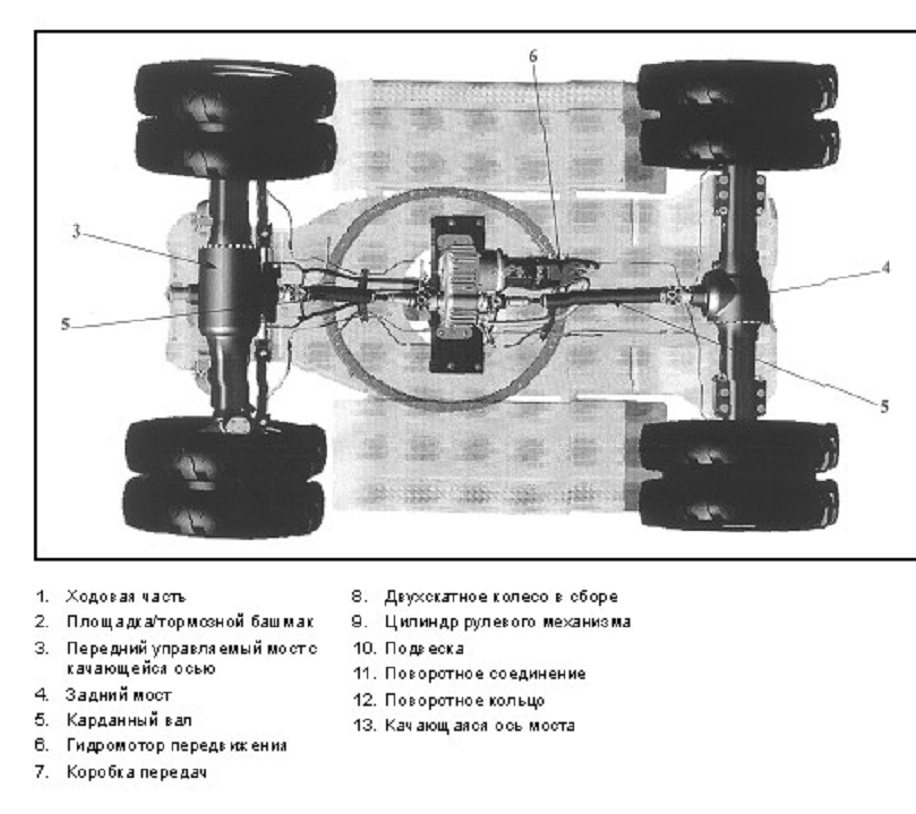

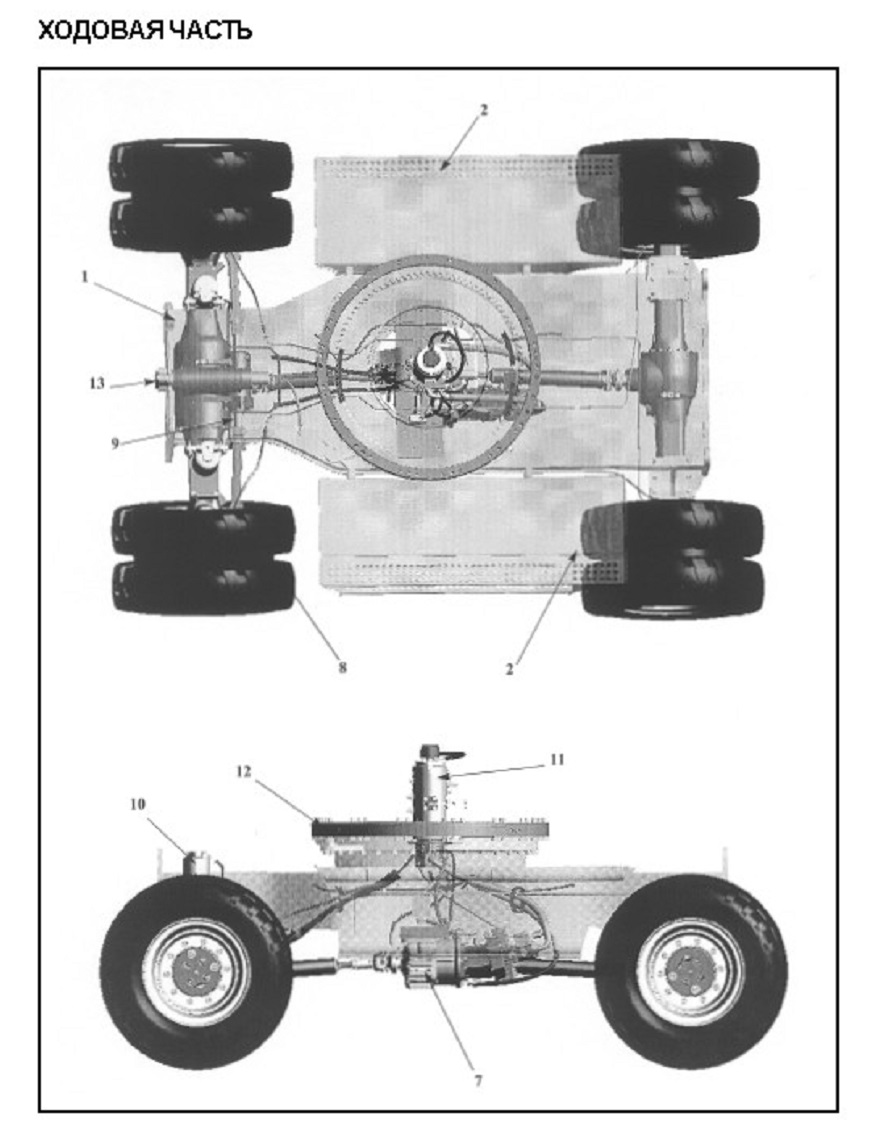

Ходовая часть......................... 10-18

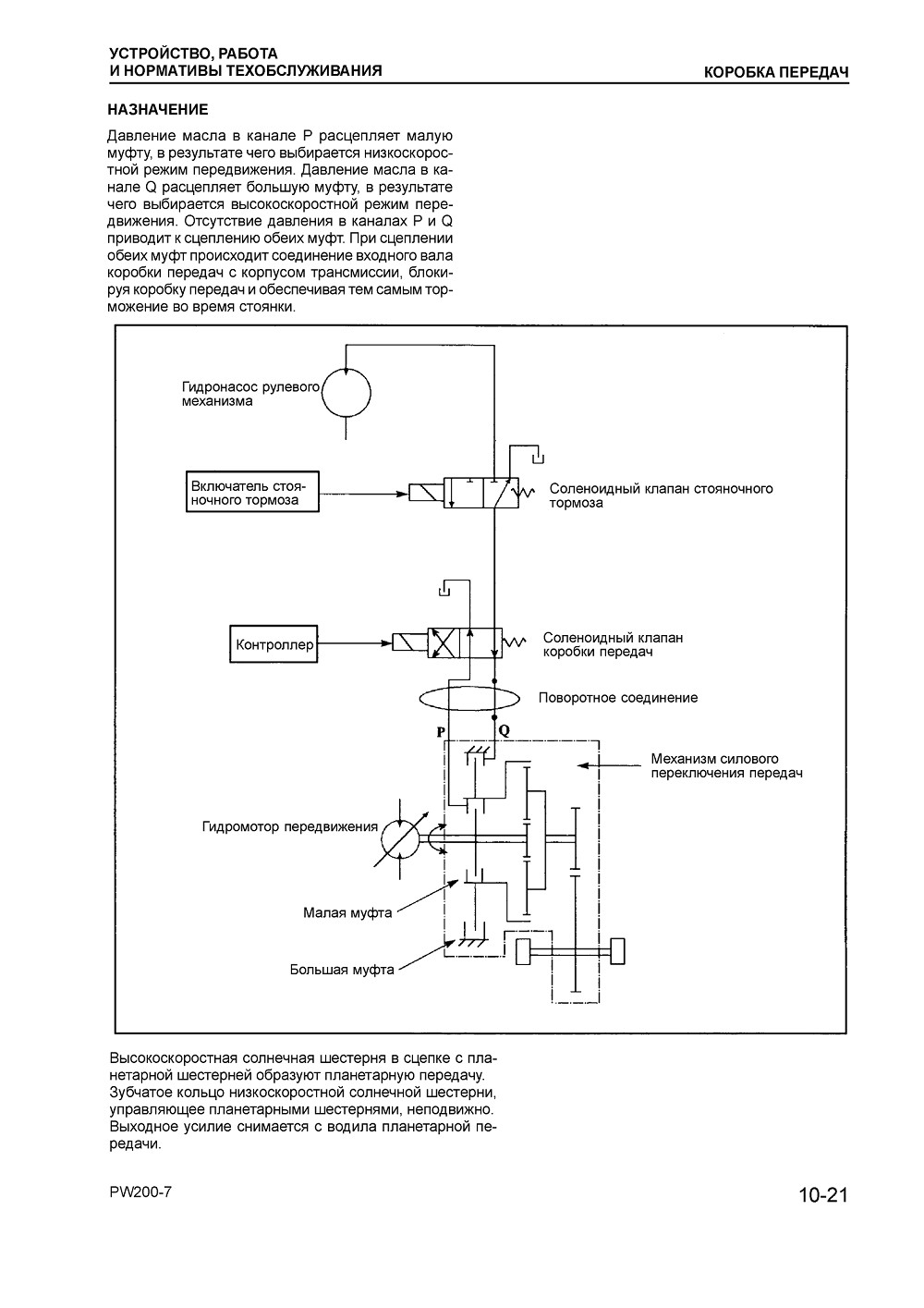

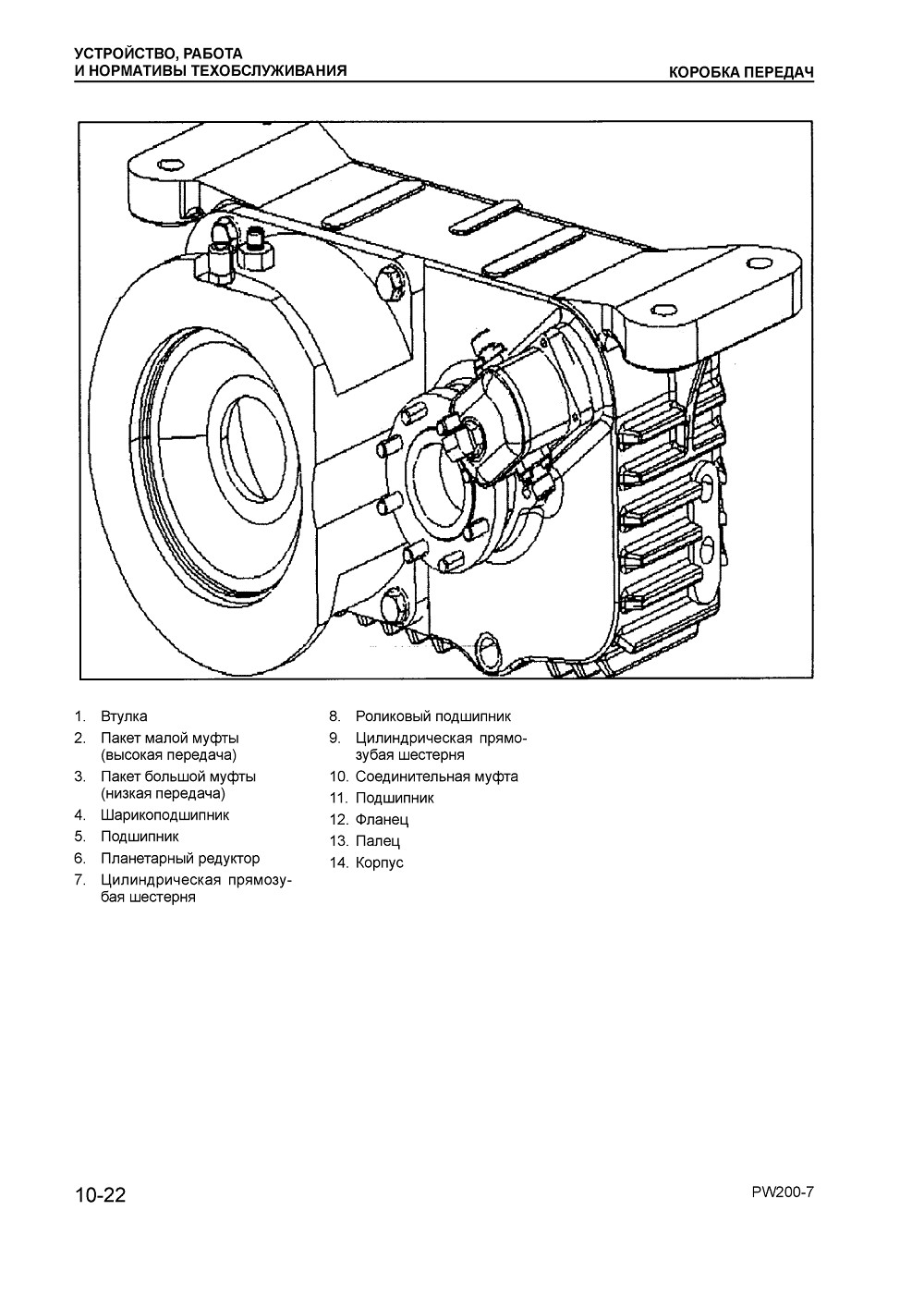

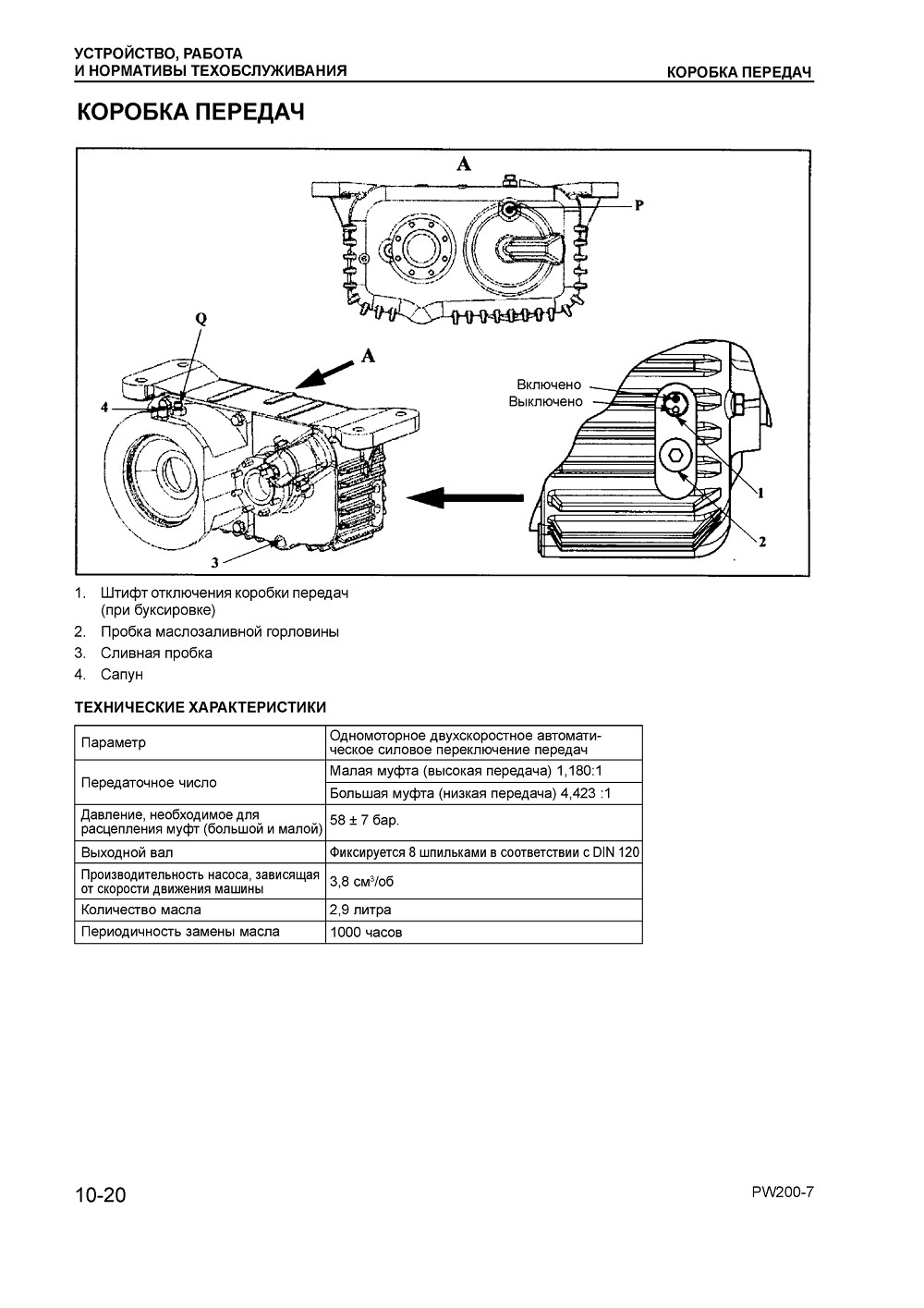

Коробка передач...................... 10-20

Гидромотор передвижения........................... 10-23

Работа гидромотора передвижения ........ 10-25

Мост............................... 10-29

Цилиндр механизма блокировки подвески.. 10-33

Тормозная система...................... 10-35

Насос тормозной системы

и рулевого управления..................................10-37

Приоритетный клапан ..................10-38

Тормозной клапан с усилителем............ 10-39

Гидроаккумулятор для тормозной системы ... 10-40
Рулевой агрегат............................................. 10-41

Рулевая колонка............................................ 10-42

Полноповоротный клапан.................10-43

Компоновочные чертежи

гидравлического оборудования.................... 10-45

Принципиальная гидравлическая схема . . 10-48

Гидробак......................................................... 10-49

Гидронасос..................................................... 10-50

Система регулирования

управляющего давления (РРС)..........10-67

Распределительный клапан......................... 10-68

Система CLSS........................10-81

Центральное поворотное соединение . . . 10-82

Педаль клапана РРС передвижения........... 10-83

Рабочее оборудование - клапан РРС

поворота платформы ...................10-86

Клапан РРС дополнительного

оборудования.......................10-91

Соленоидный клапан ..................10-95

содержание .. 1 2 ..

///////////////////////////////////////
