Коматсу дизельный двигатель серии 6D140-1. Заводская инструкция - часть 9

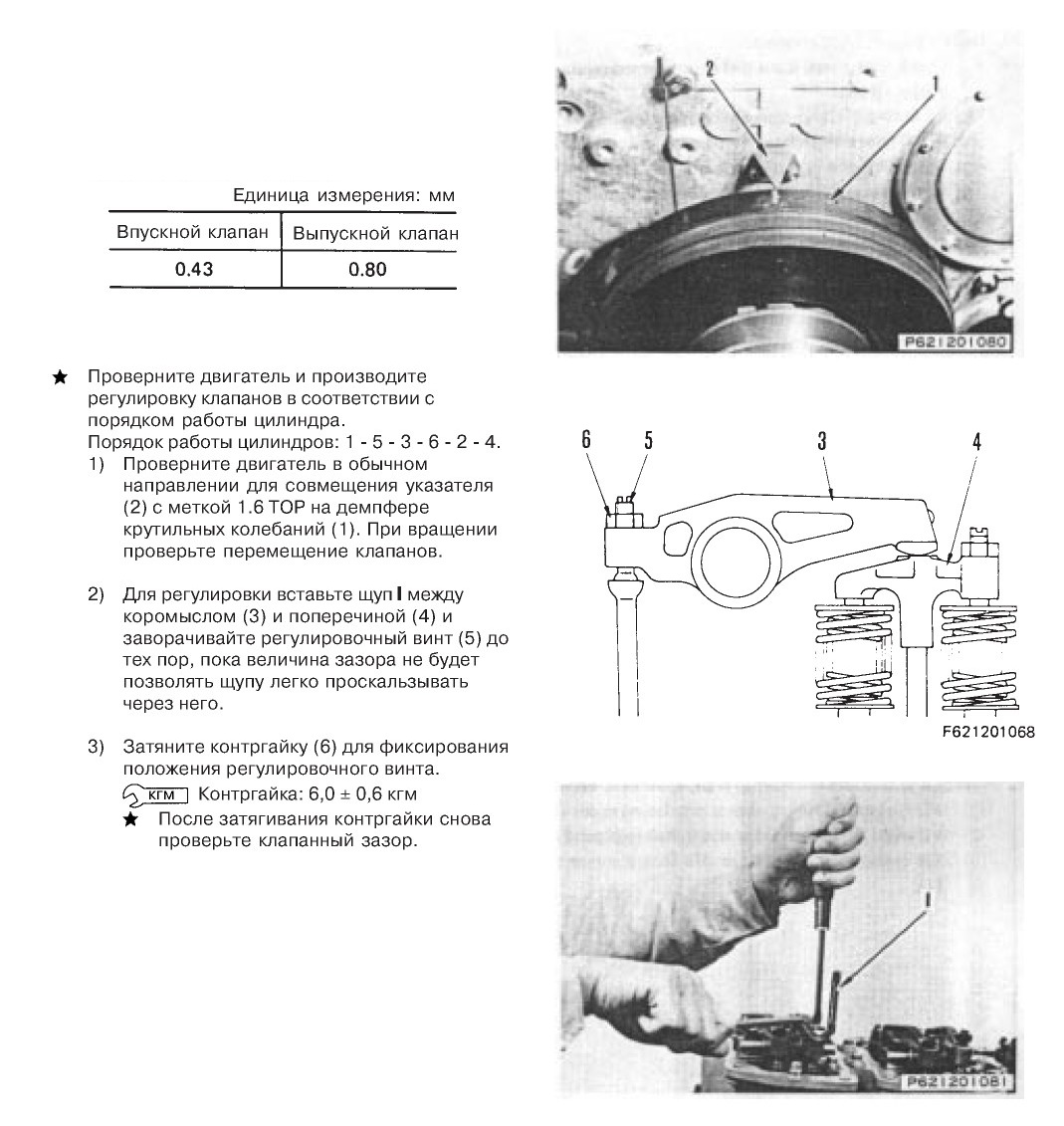

21. Регулировка клапанного зазора

Отрегулируйте клапанный зазор, как это описано ниже.

★ Отрегулируйте зазор между поперечиной и коромыслом до следующих значений.

★ Клапанный зазор (Когда двигатель прогрет или в холодном состоянии).
Единица измерения: мм

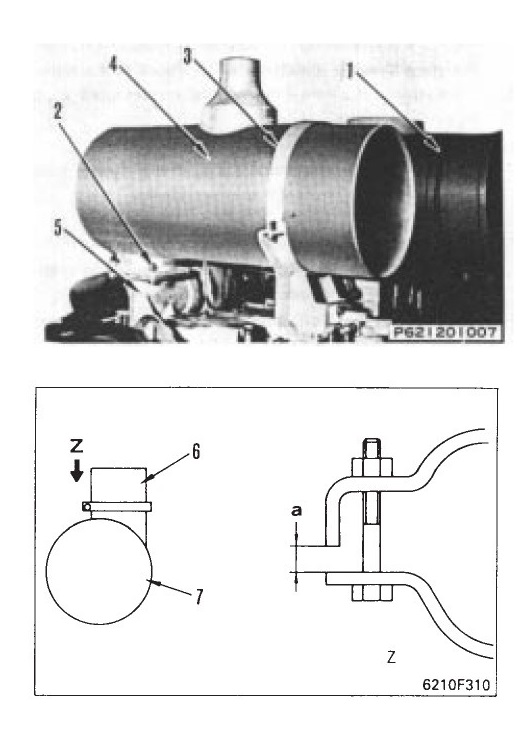

48l Воздухоочиститель

1) Поднимите воздухоочиститель (1) и установите. Затем установите шланговое соединение на турбонагнетатель, подсоедините трубу всасывания турбокомпрессора и зафиксируйте при помощи стяжной ленты.

2) Установите выпускное соединение (5).

3) Установите прокладку и установите глушитель (4) при помощи монтажных болтов (2), затем зафиксируйте при помощи стяжной ленты (3).
4) Для воздухоочистителя типа Komaclone, установите устройство предварительной очистки (6) на корпус воздухоочистителя (7).

★ Производите затяжку до тех пор, пока зазор а не будет равен 0.

Заполнение маслом

1) Проверьте, чтобы пробка слива масла была затянута.

2) Добавьте масло через маслозаливную горловину до установленного уровня
Масляный поддон двигателя: Прибл. 30 л.

★ Проверьте уровень масла после установки двигателя на машину и добавьте масло до установленного уровня.

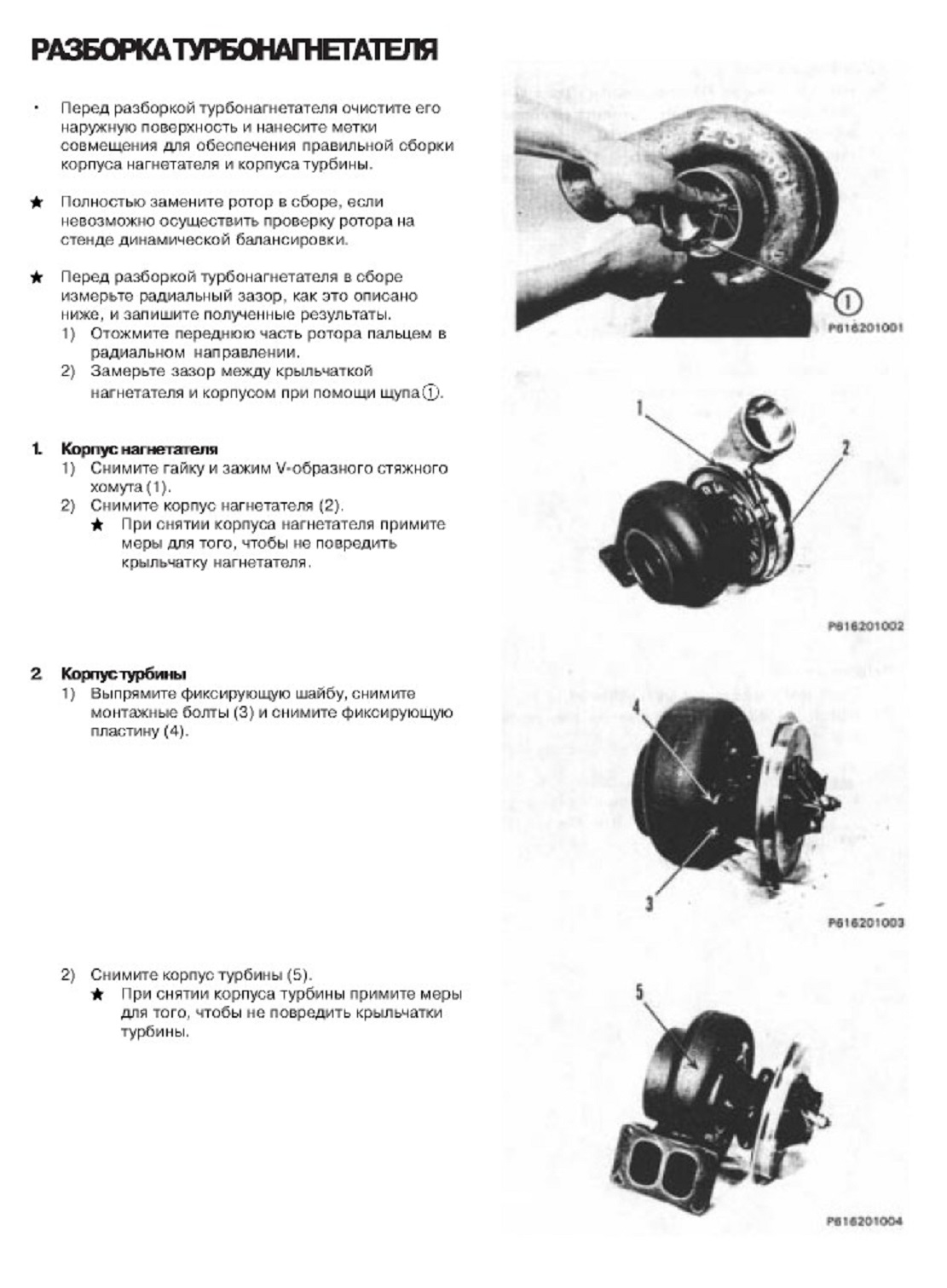

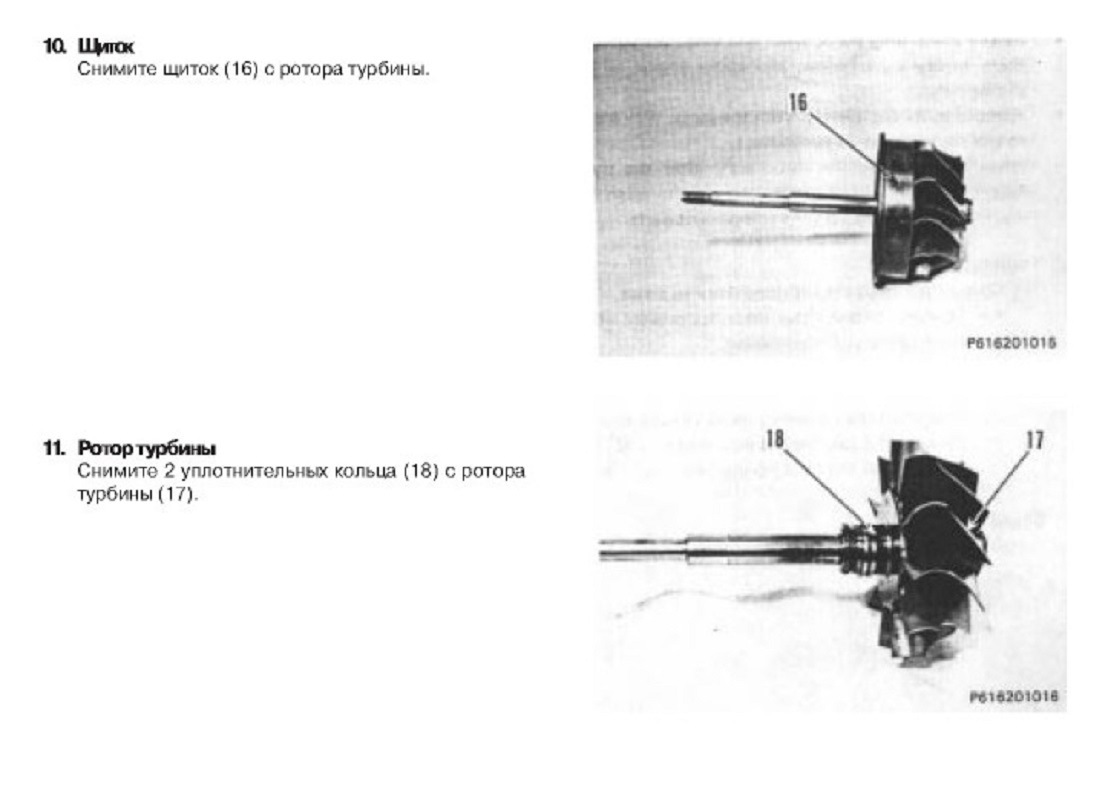

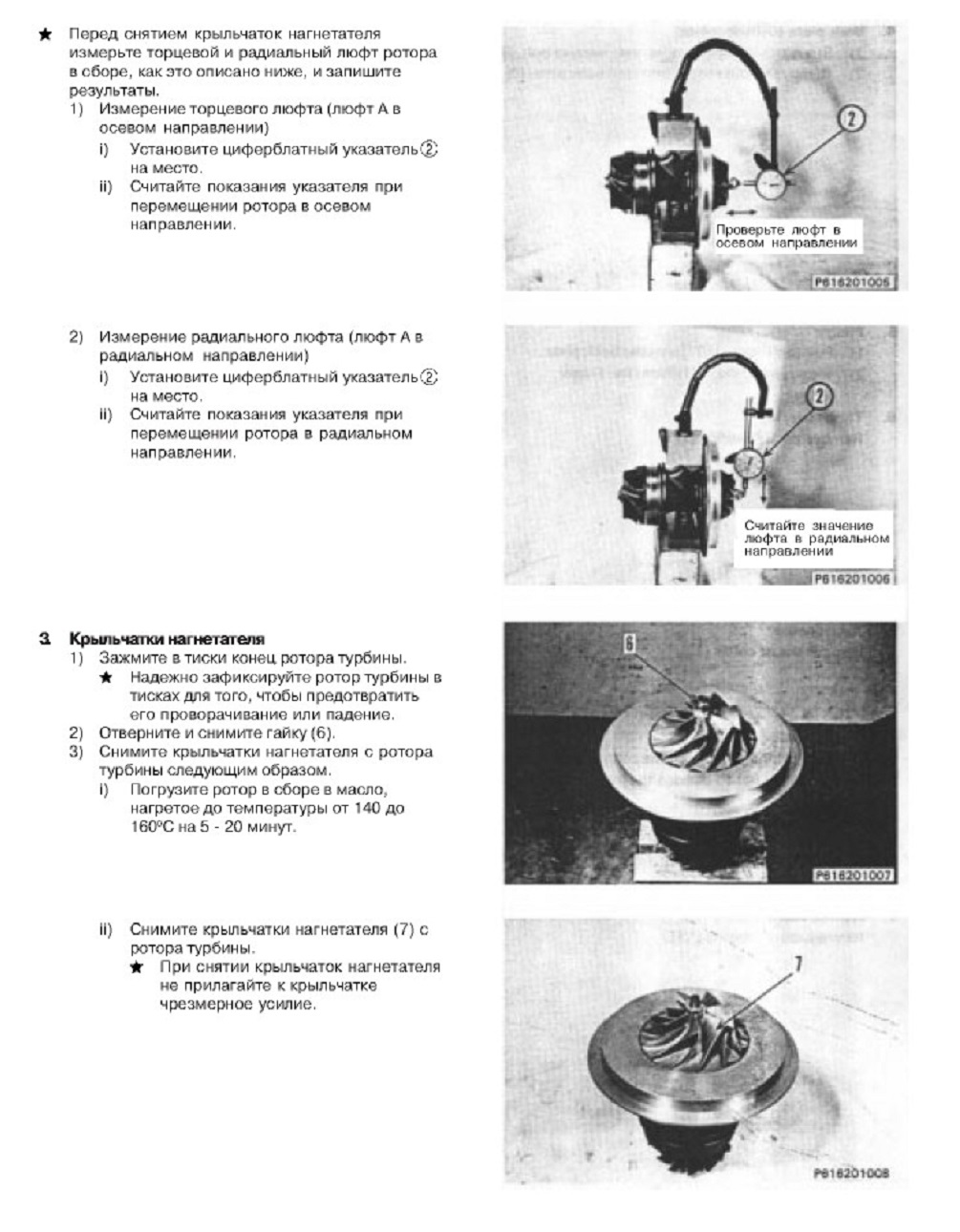

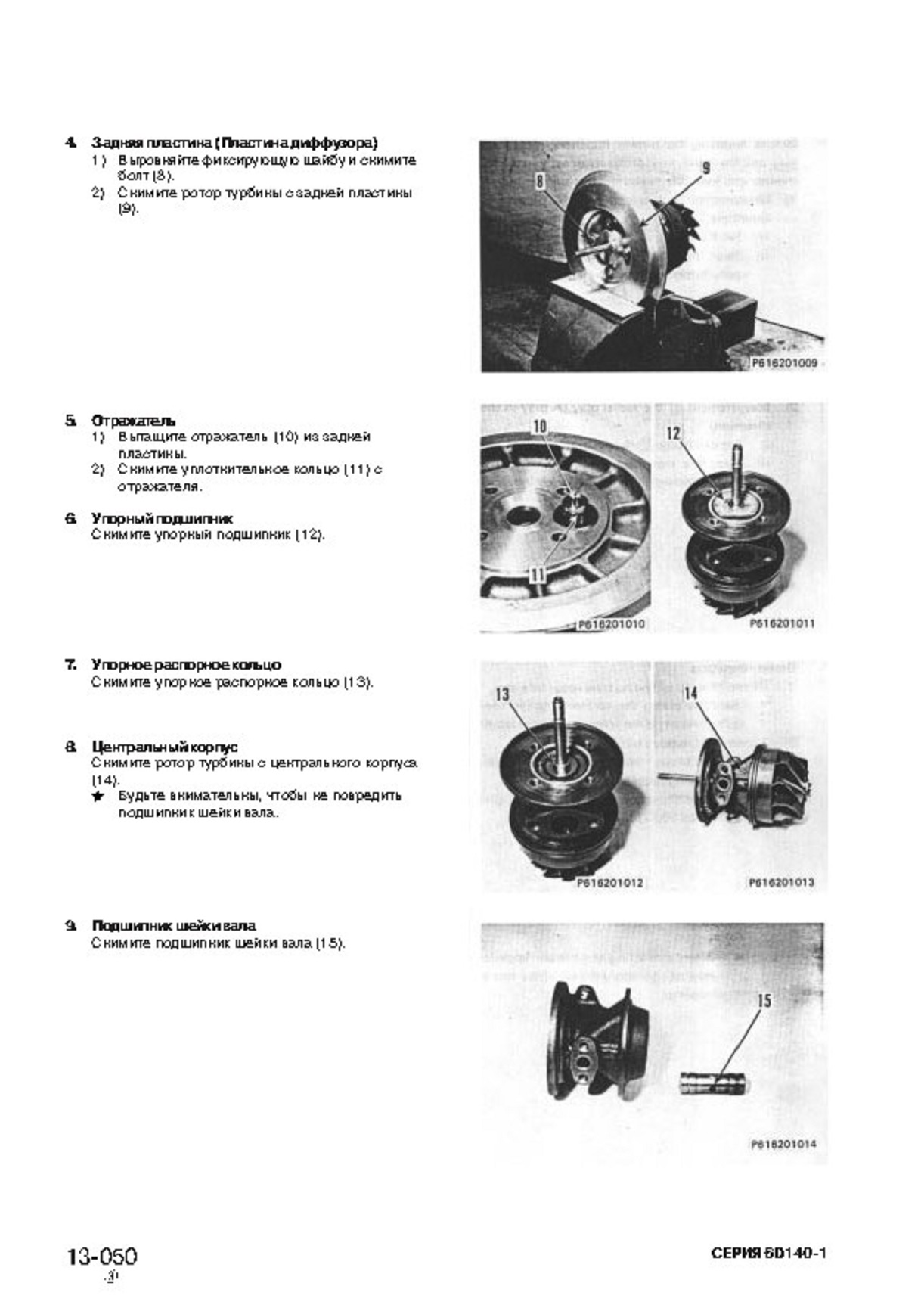

РАЗБОРКА ТУРБОНАГНЕТАТЕЛЯ

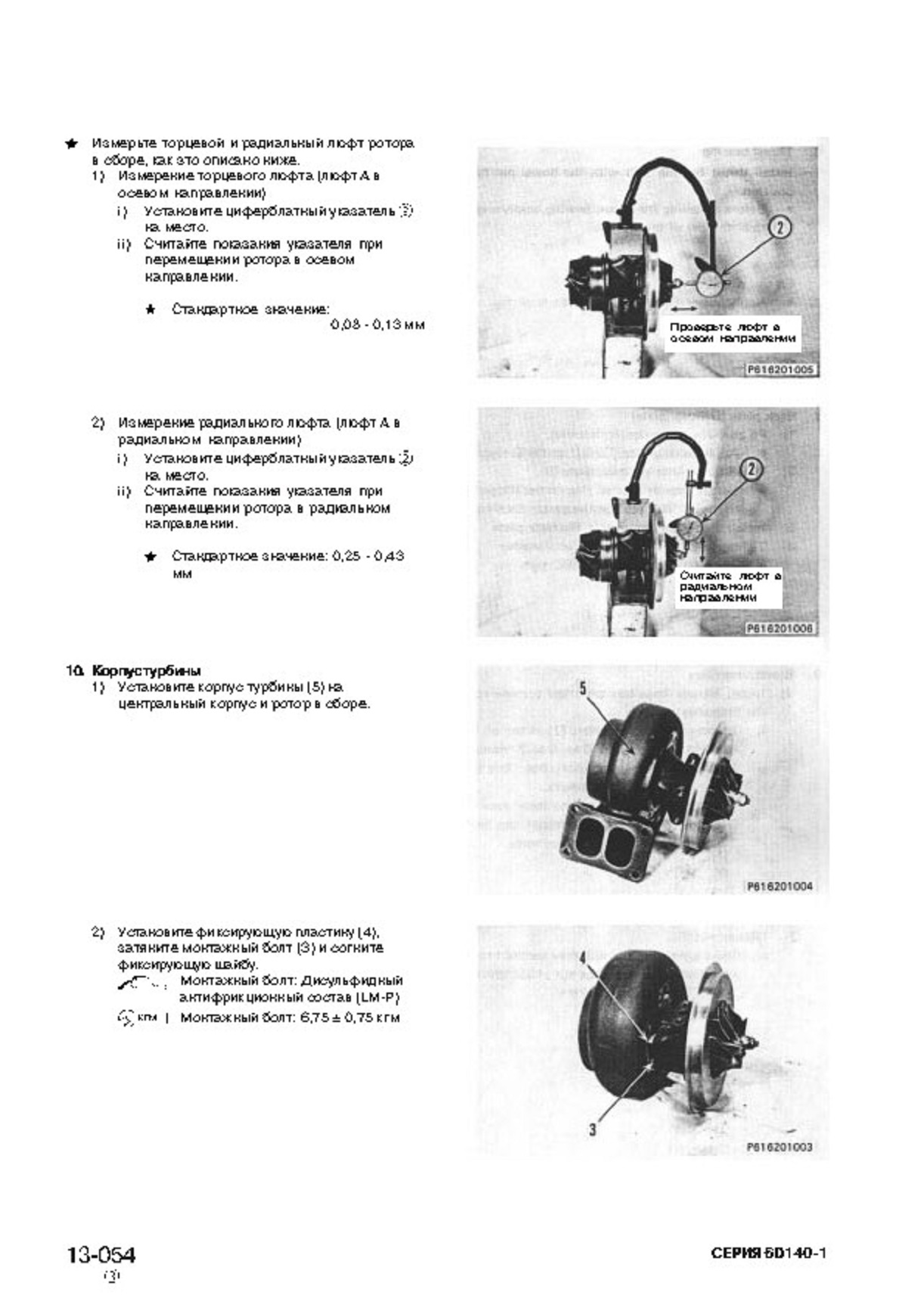

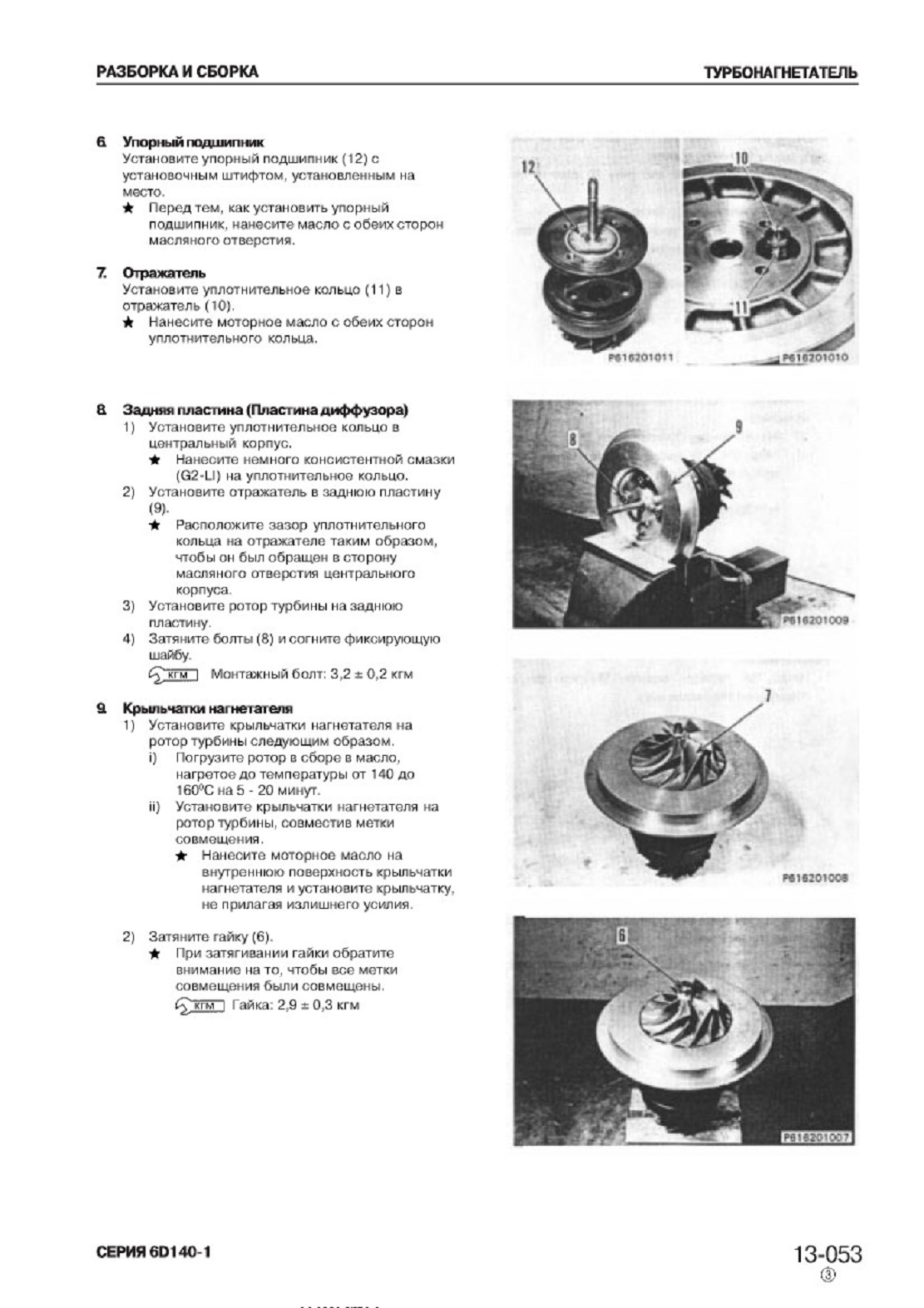

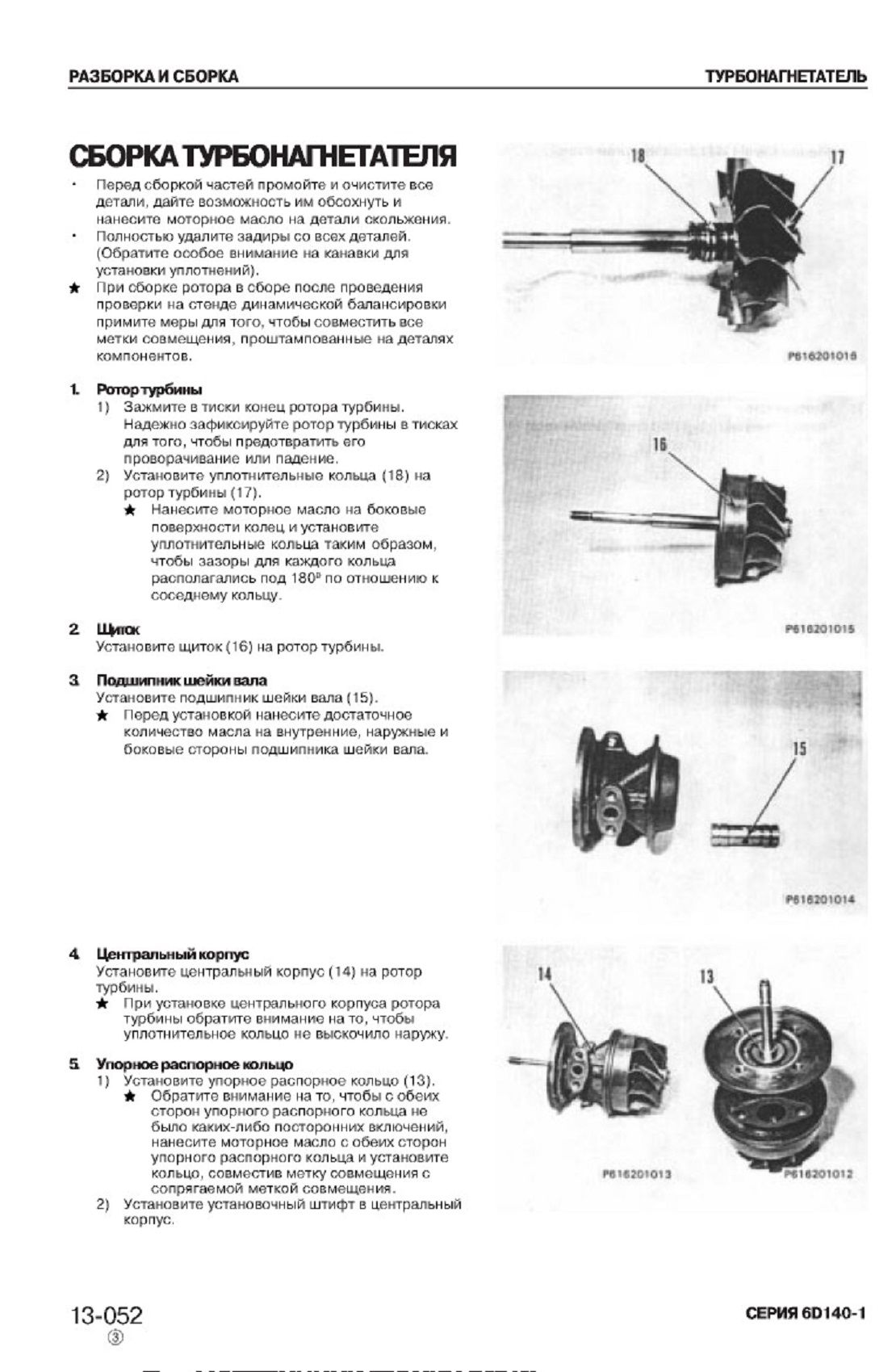

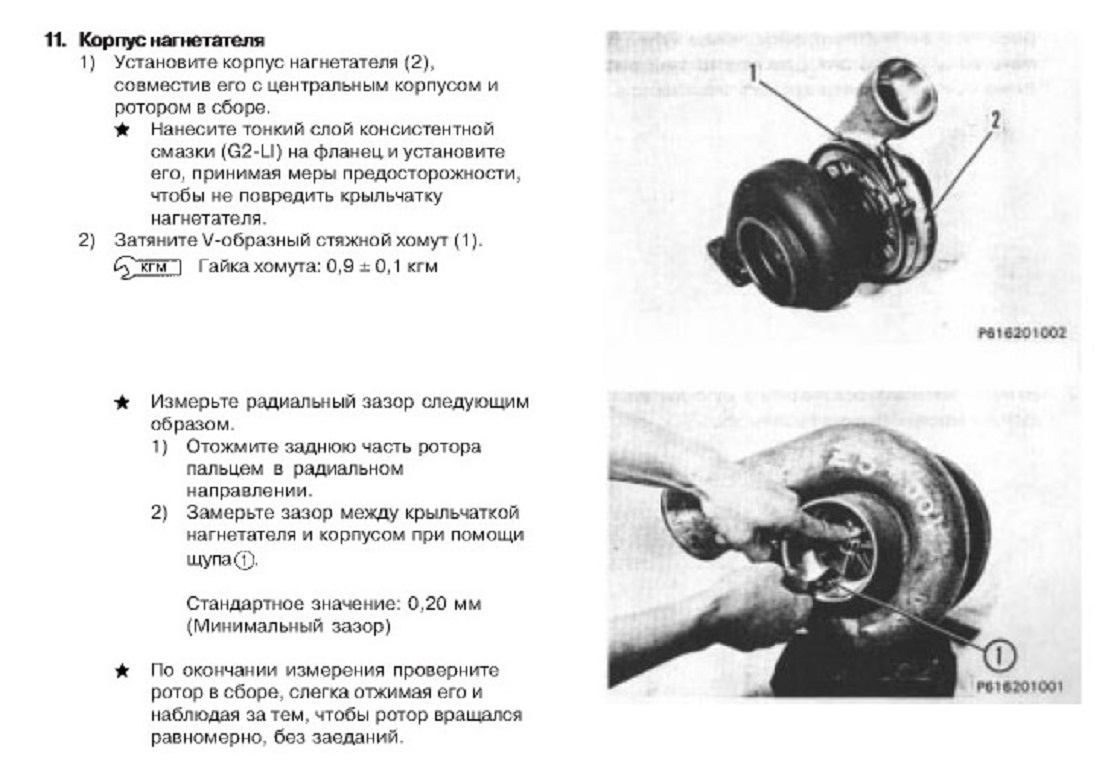

СБОРКА ТУРБОНАГНЕТАТЕЛЯ

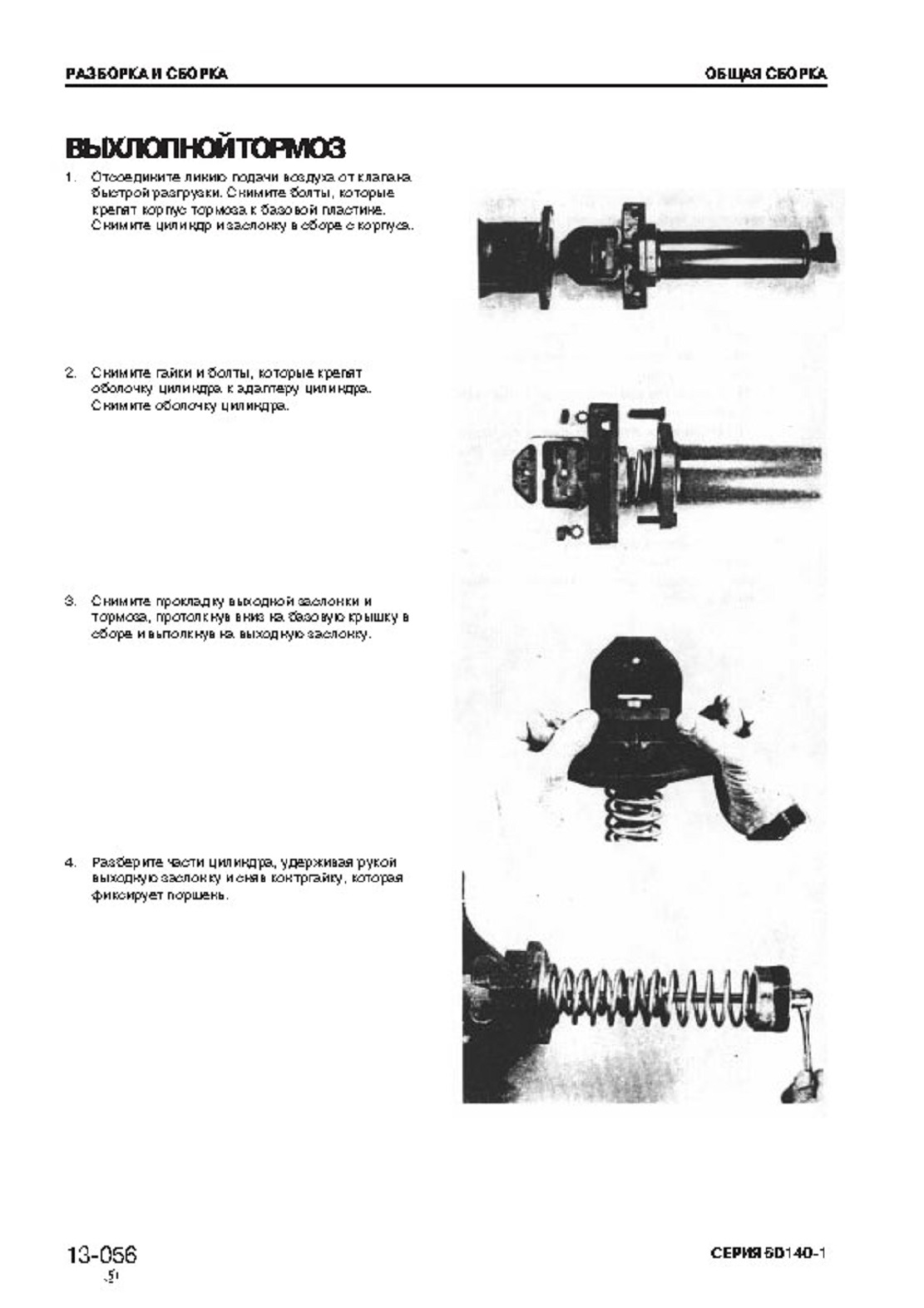

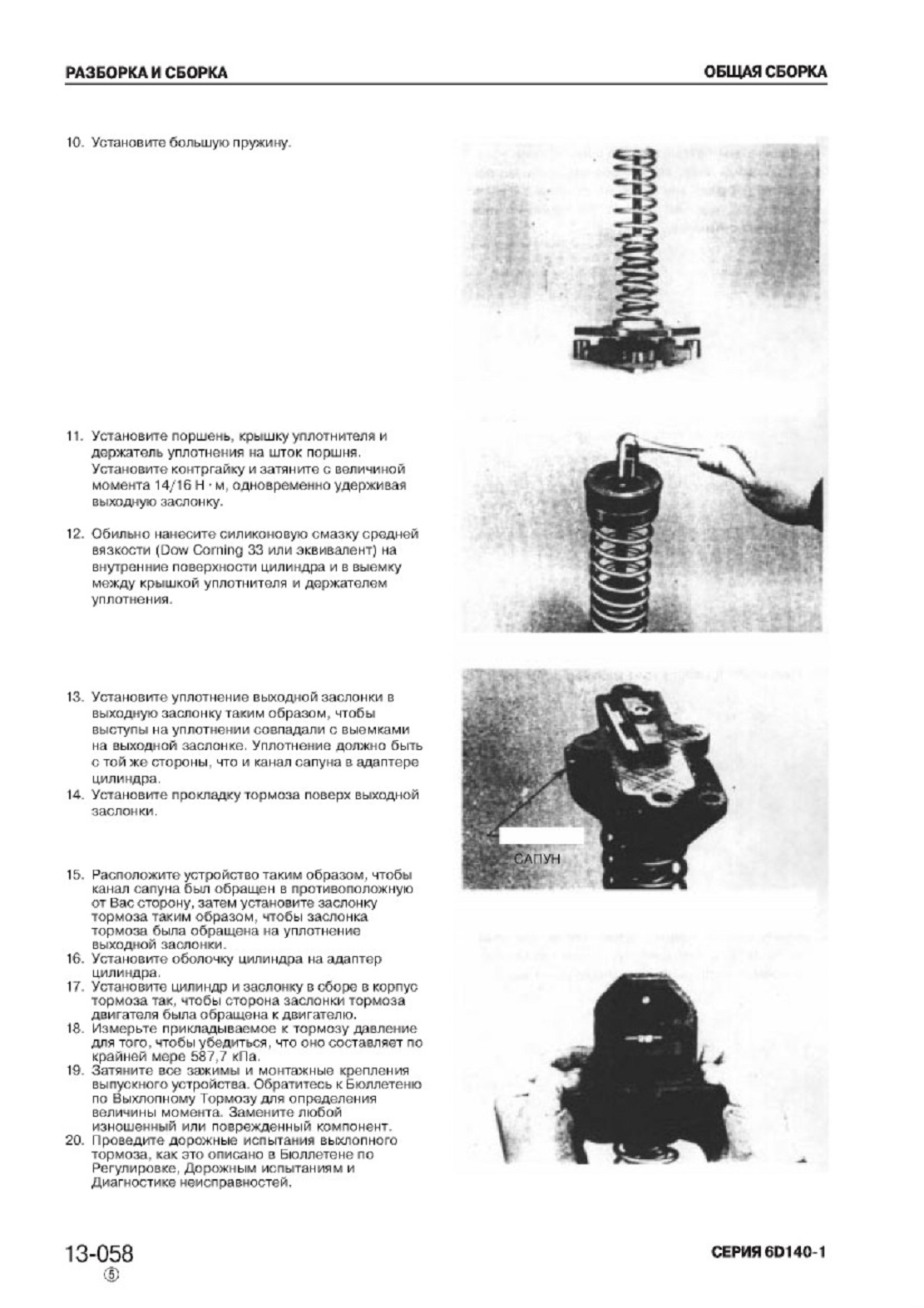

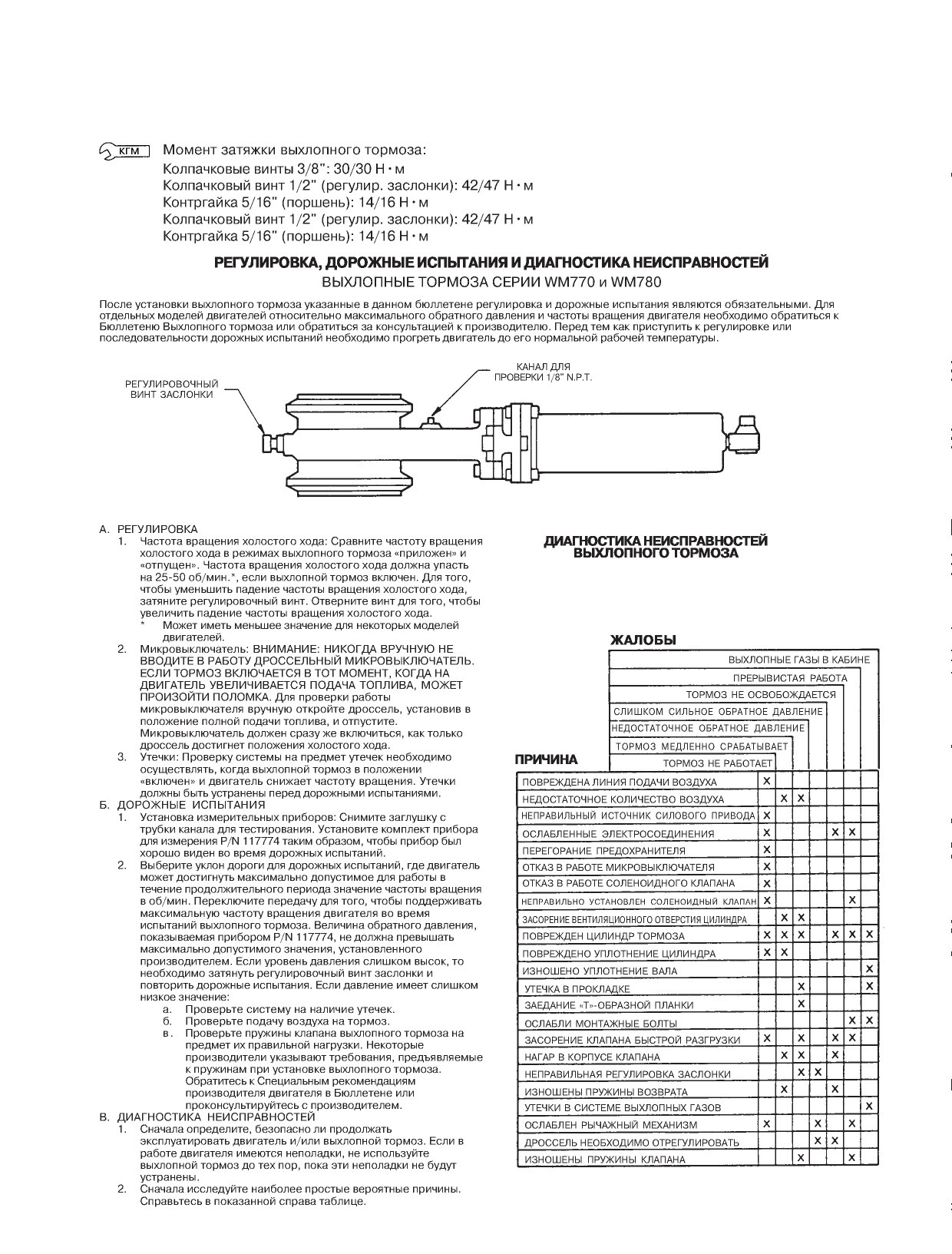

ВЫХЛОПНОЙ ТОРМОЗ
