Коматсу дизельный двигатель серии 6D140-1. Заводская инструкция - часть 10

ДВИГАТЕЛЬ

14 НОРМАТИВЫ ТЕХОБСЛУЖИВАНИЯ
СИСТЕМА ВПУСКА И ВЫПУСКА

ТУРБОНАГНЕТАТЕЛЬ................................ 14-002

БЛОК ДВИГАТЕЛЯ

ГОЛОВКА ЦИЛИНДРА..............................14-003

КЛАПАН, ПРУЖИНА КЛАПАНА И

НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНА....... 14-004

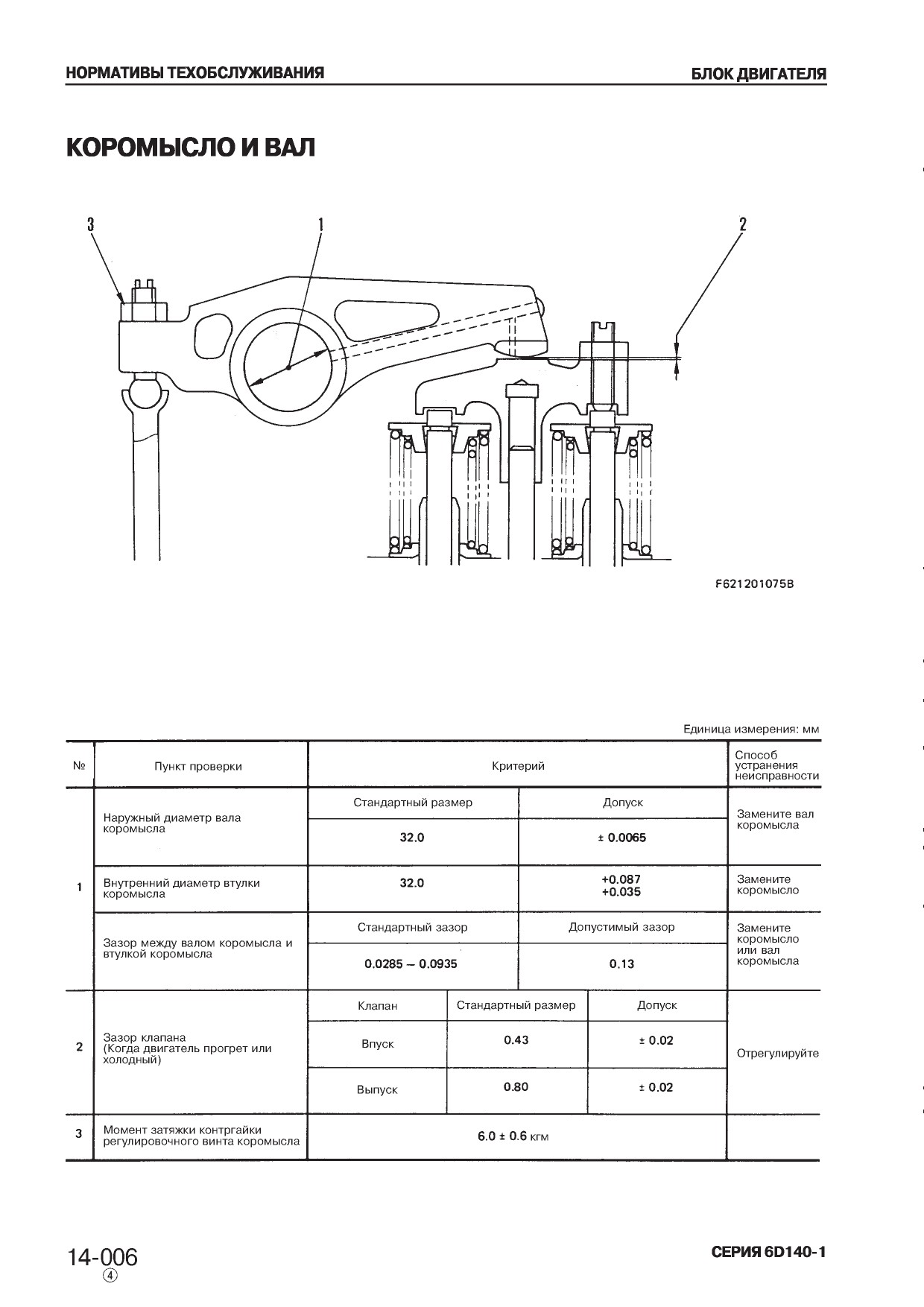

КОРОМЫСЛО И ВАЛ................................14-006

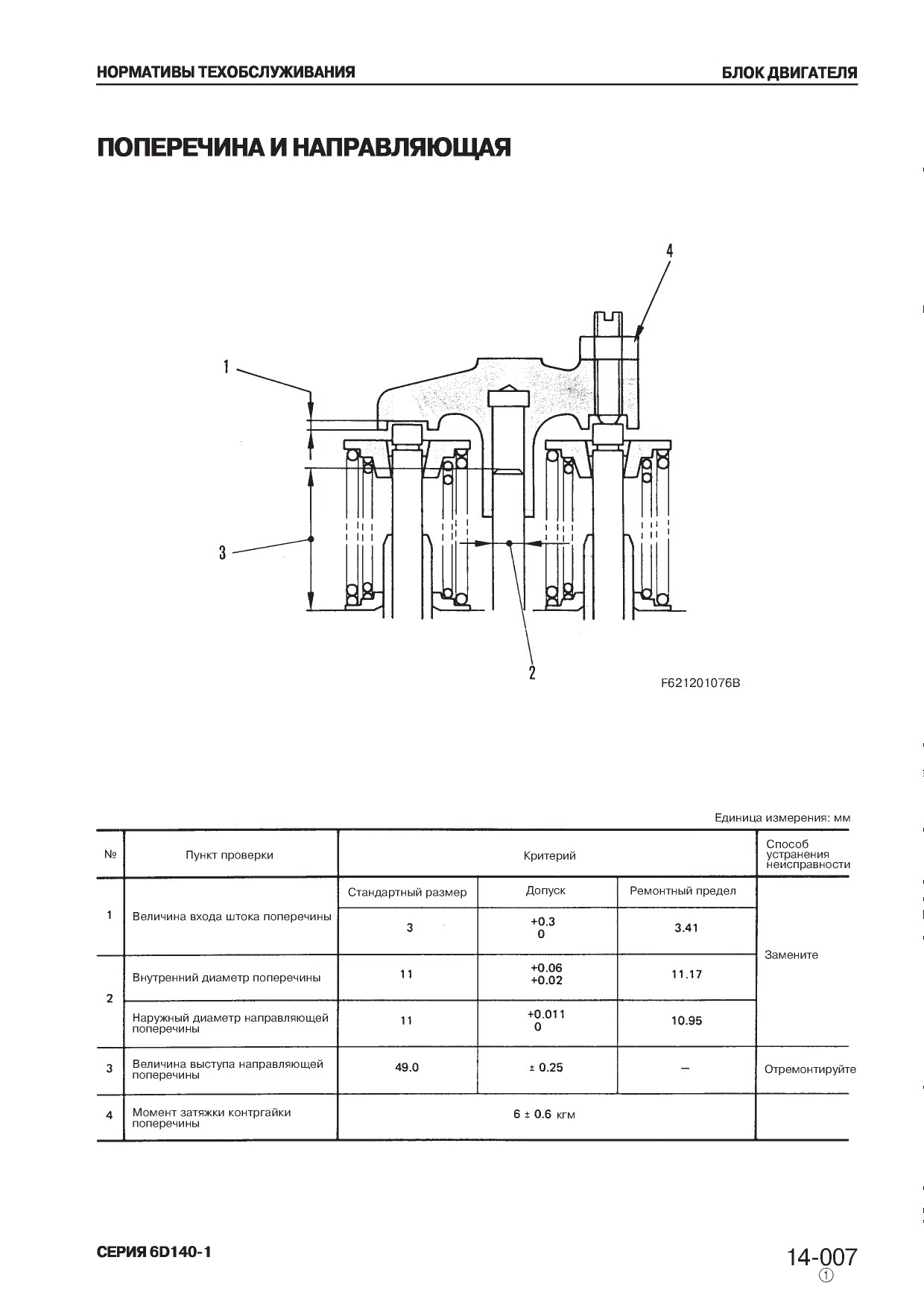

ПОПЕРЕЧИНА И НАПРАВЛЯЮЩАЯ .........14-007

БЛОК ЦИЛИНДРОВ..................................14-008

ГИЛЬЗА ЦИЛИНДРА.................................14-009

КОЛЕНЧАТЫЙ ВАЛ...................................14-010

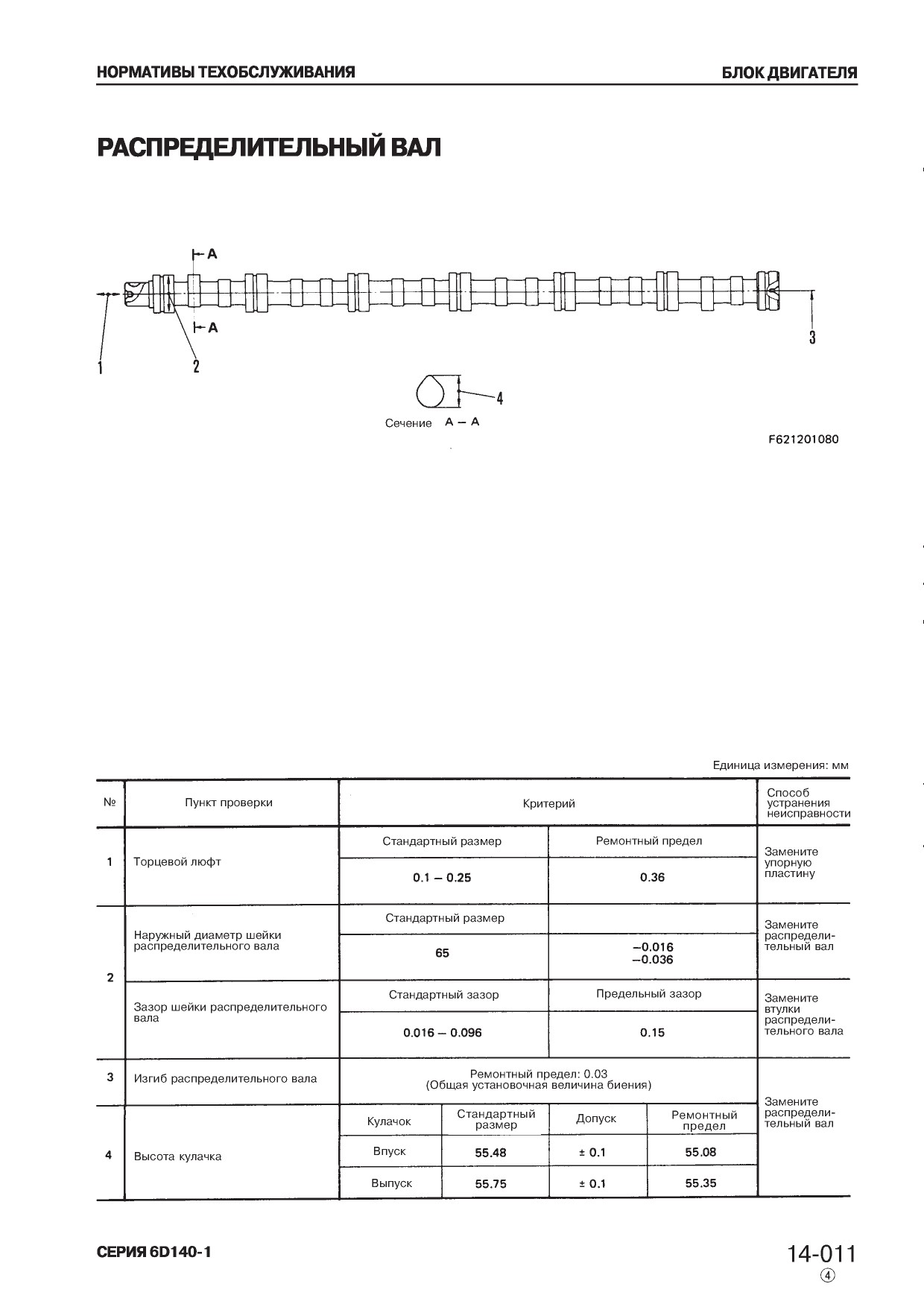

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ...................14-011

РОЛИКОВЫЙ РОКЕР И ШТАНГА..............14-012

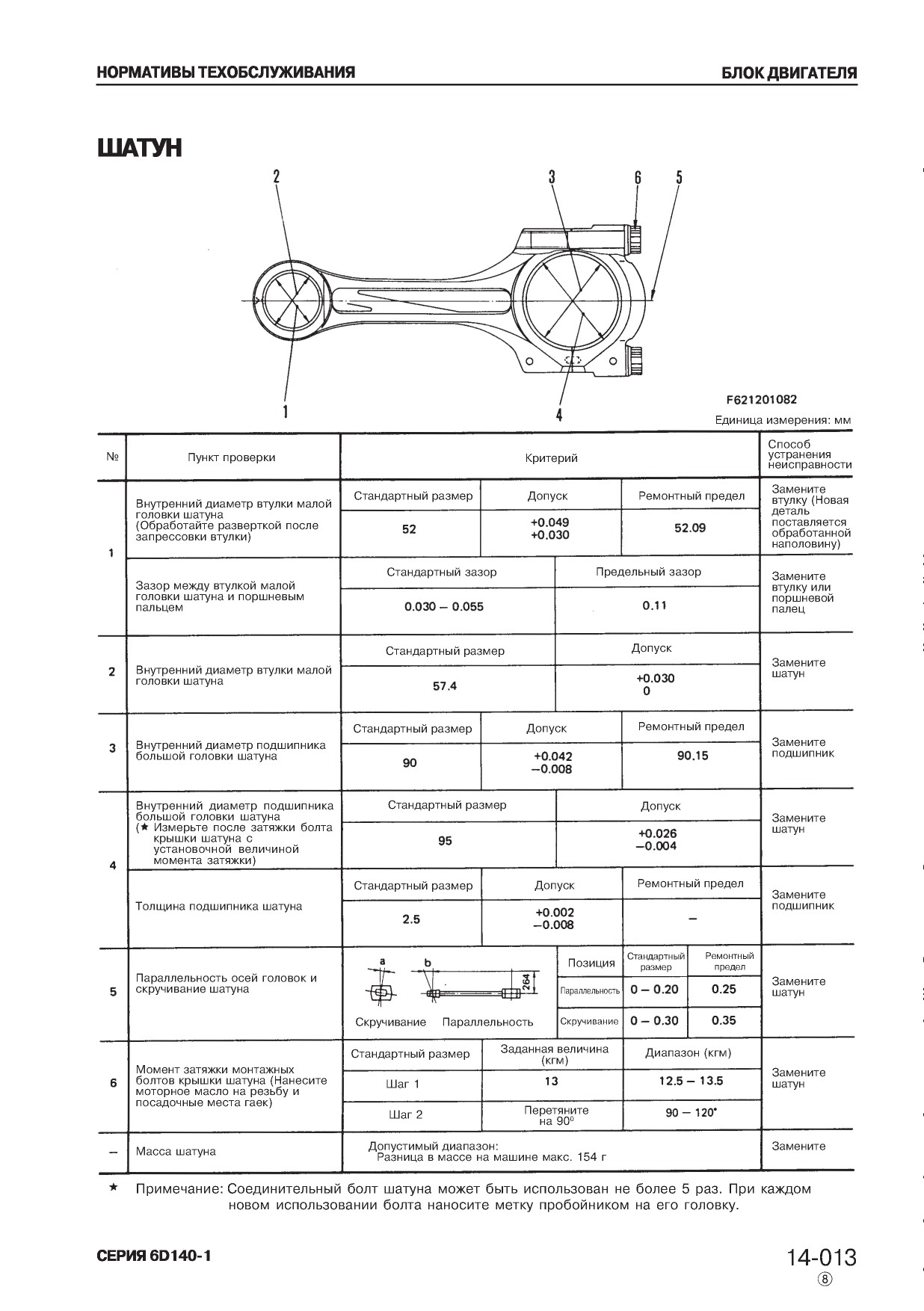

ШАТУН .....................................................14-013

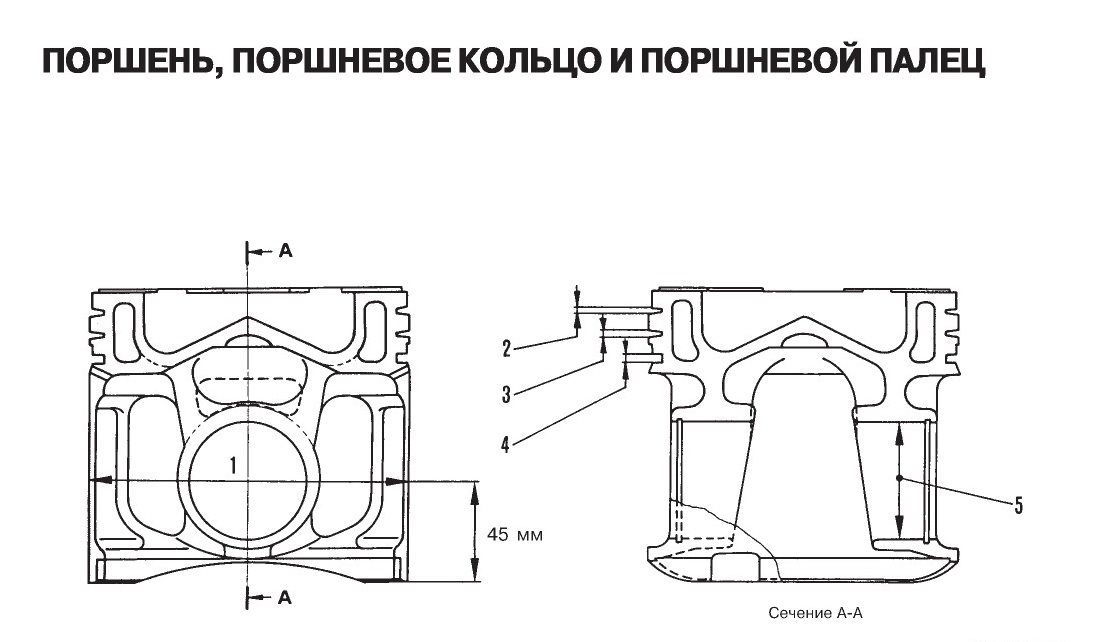

ПОРШЕНЬ, ПОРШНЕВОЕ КОЛЬЦО И

ПОРШНЕВОЙ ПАЛЕЦ...............................14-014

МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ........14-016

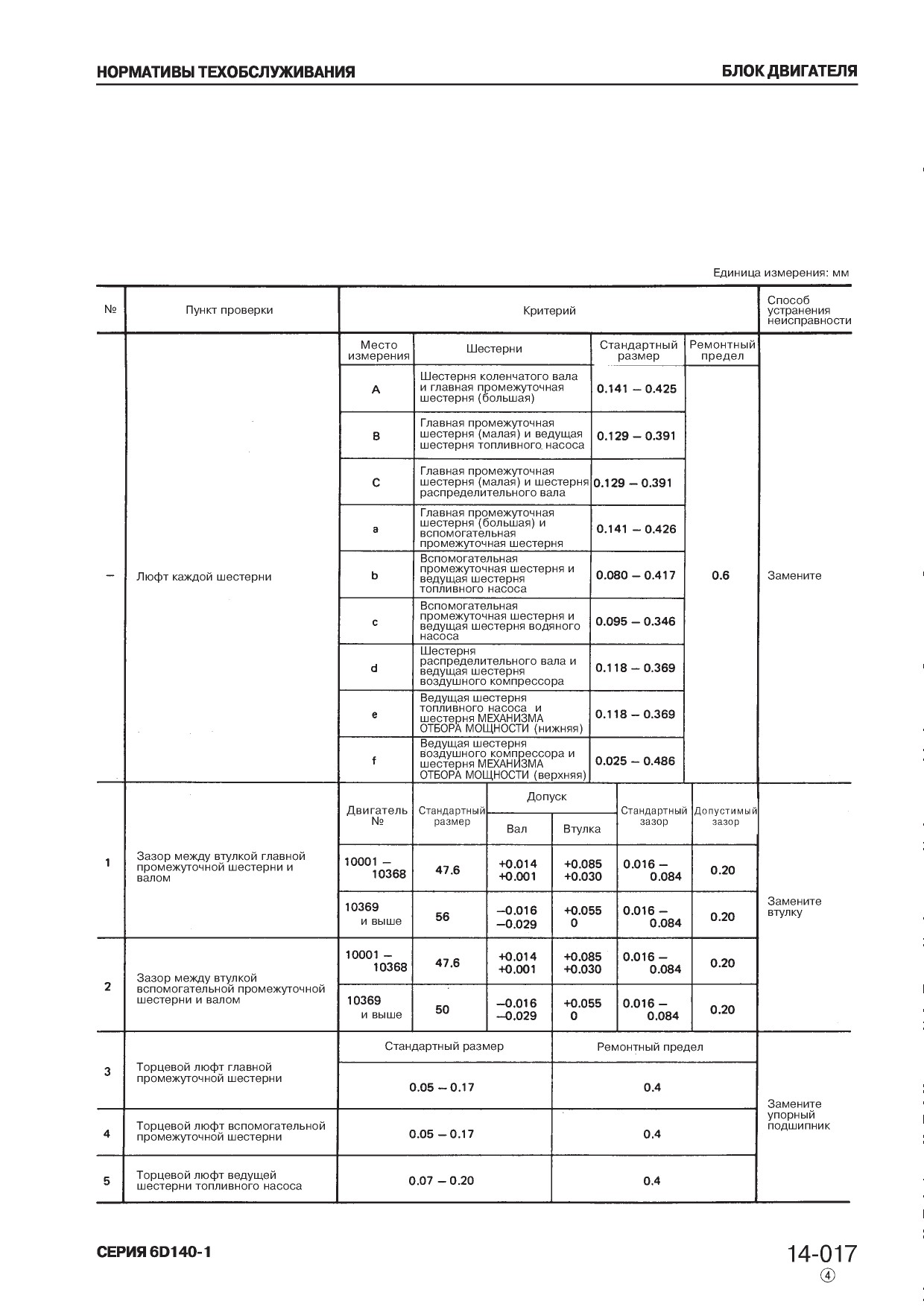

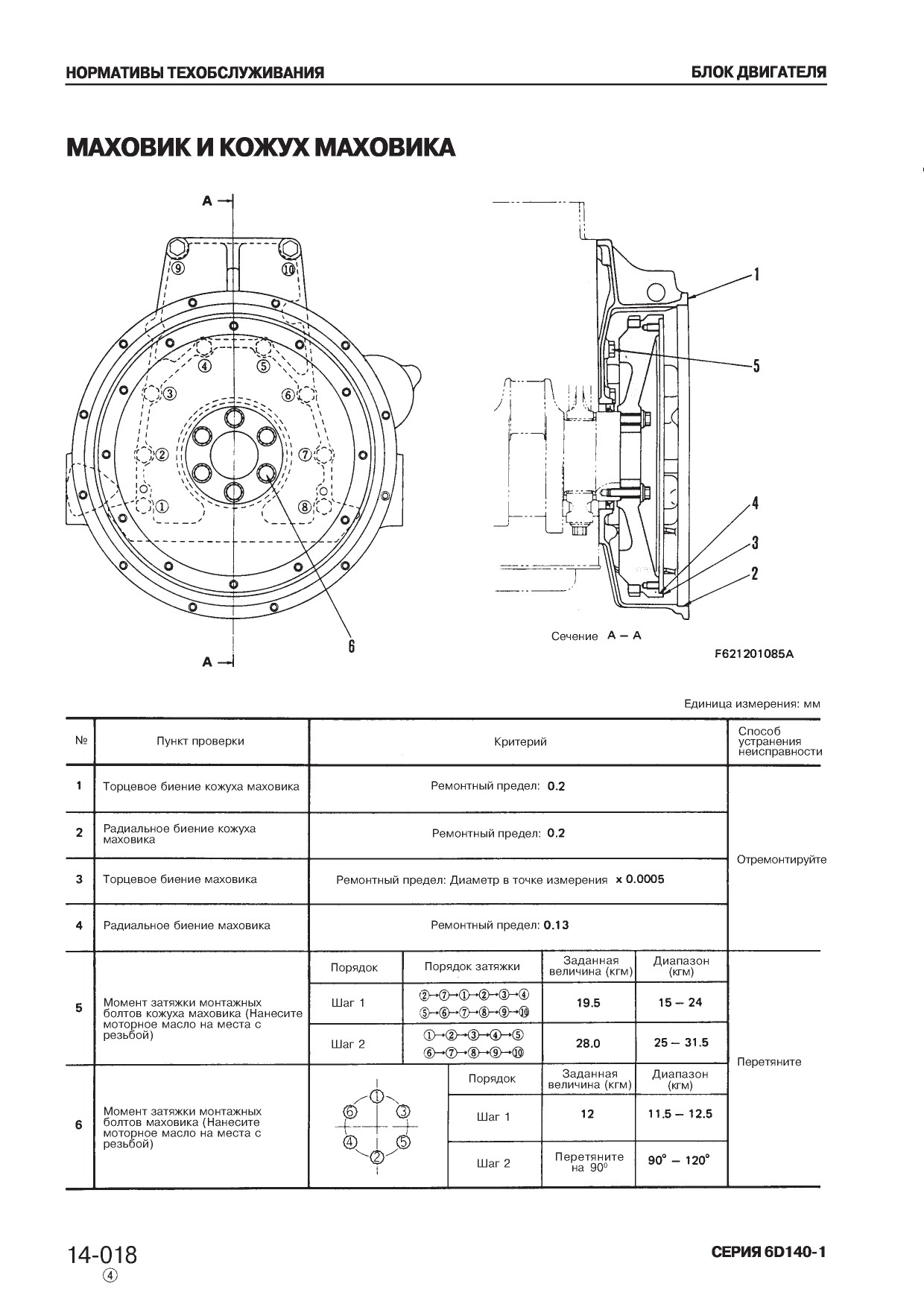

МАХОВИК И КОЖУХ МАХОВИКА.............14-018

СИСТЕМА СМАЗКИ

МАСЛЯНЫЙ НАСОС И ГЛАВНЫЙ

РАЗГРУЗОЧНЫЙ КЛАПАН ........................14-020

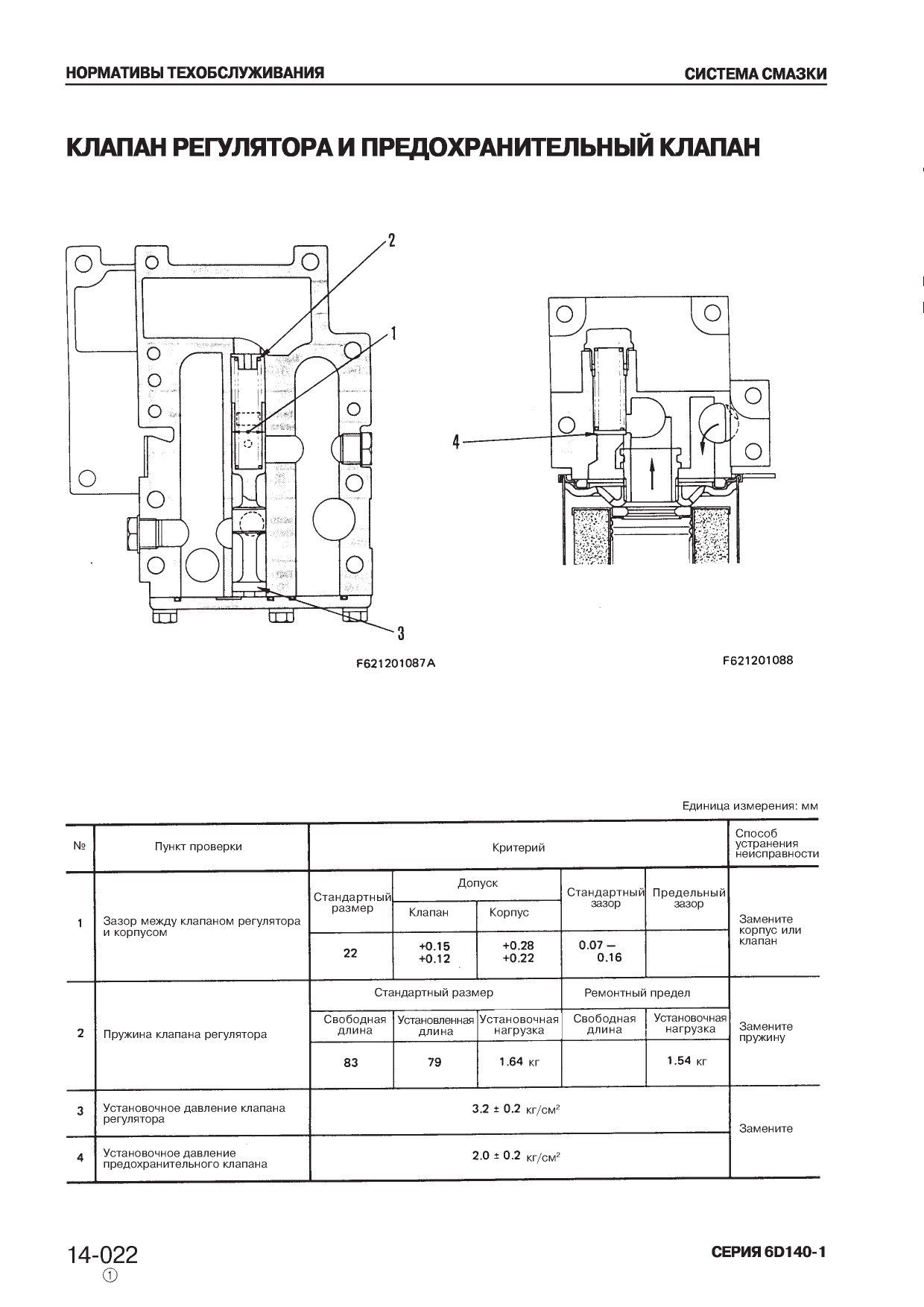

КЛАПАН РЕГУЛЯТОРА И

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН.............14-022

МАСЛООХЛАДИТЕЛЬ............................14-022-1

СИСТЕМА ОХЛАЖДЕНИЯ

ВОДЯНОЙ НАСОС....................................14-023

ТЕРМОСТАТ..............................................14-025

СИСТЕМА ВПУСКА И ВЫПУСКА

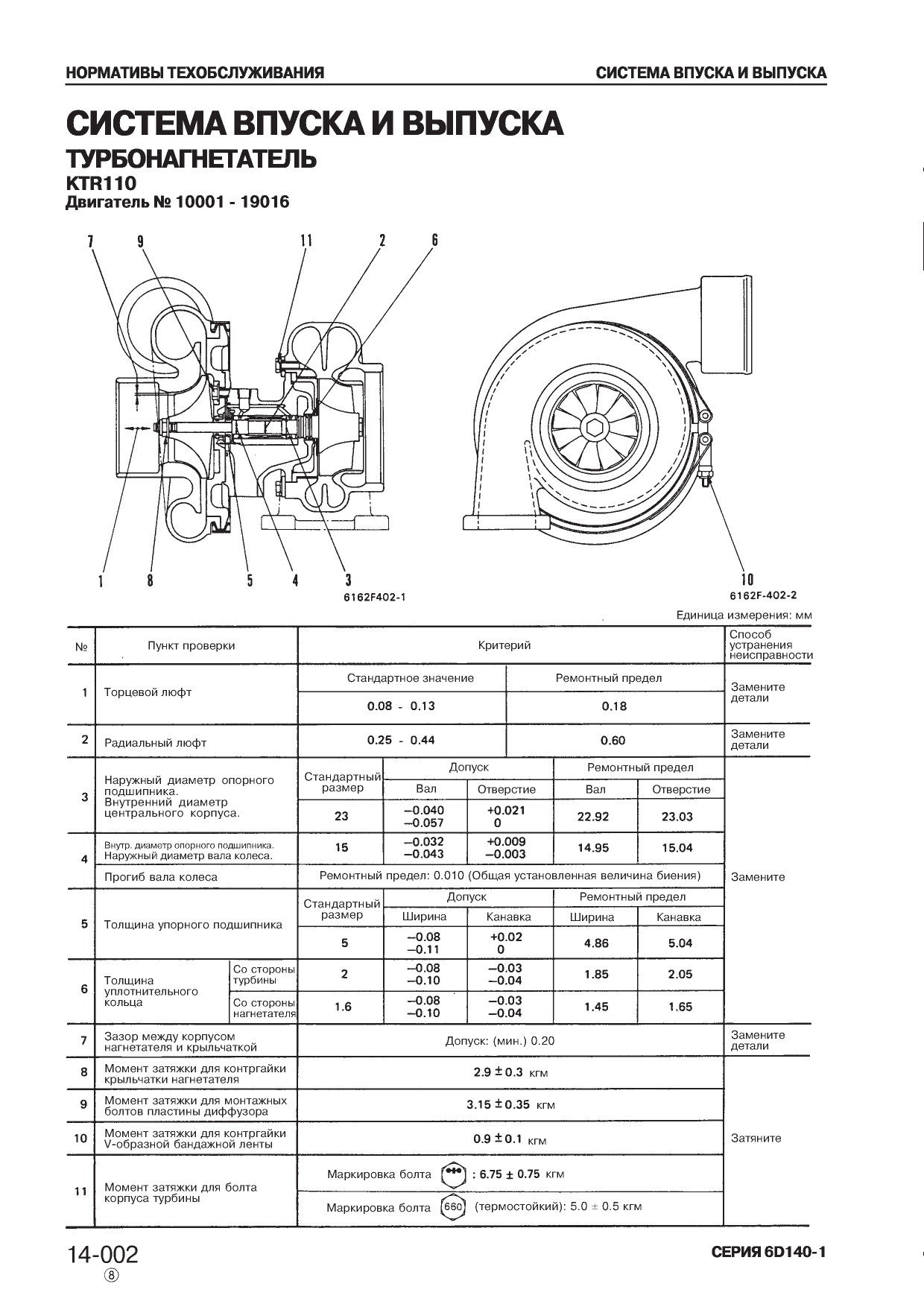

ТУРБОНАГНЕТАТЕЛЬ

KTR110

Двигатель № 10001 -19016

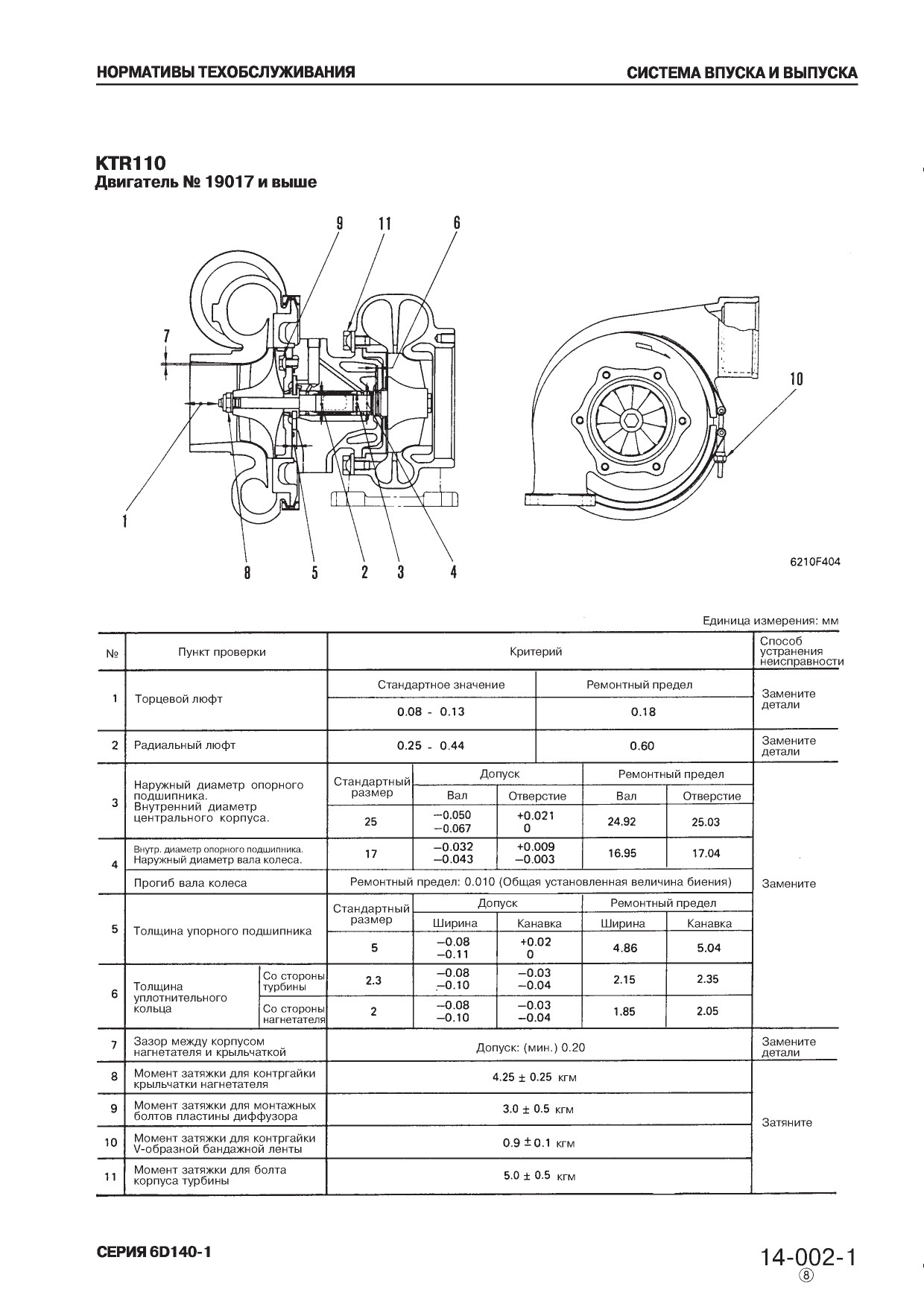

KTR110

Двигатель № 19017 и выше

БЛОК ДВИГАТЕЛЯ

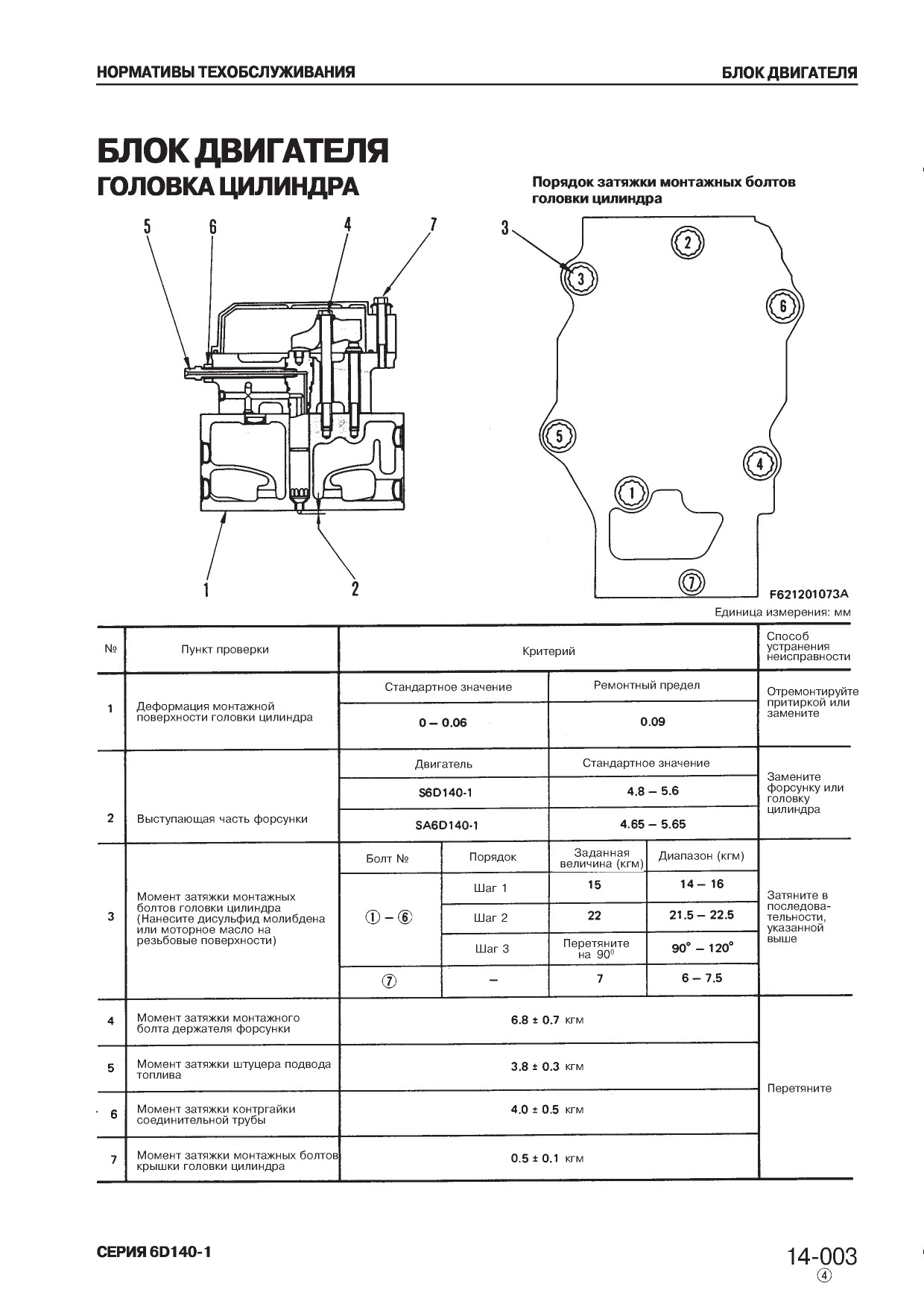

ГОЛОВКА ЦИЛИНДРА

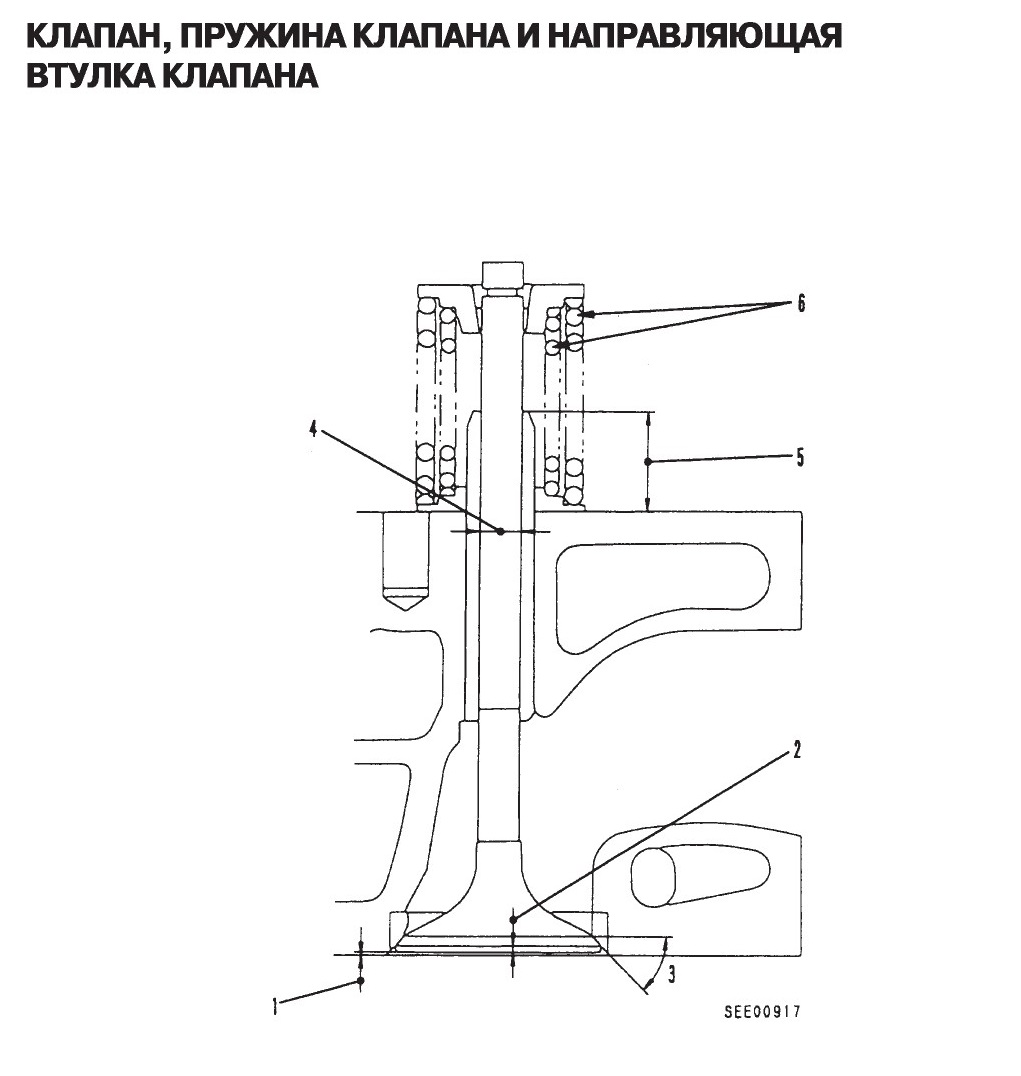

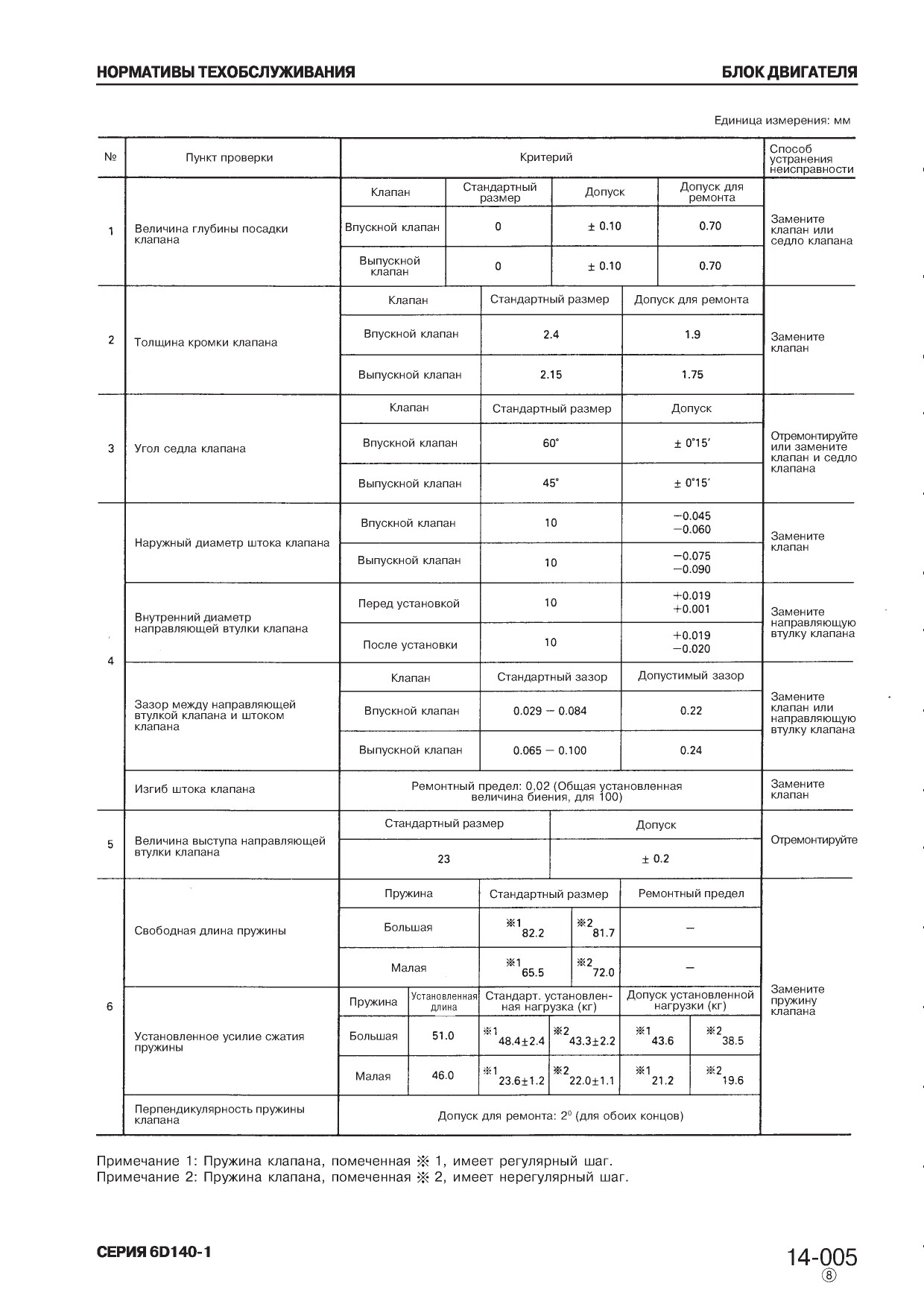

КЛАПАН, ПРУЖИНА КЛАПАНА И НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНА

КОРОМЫСЛО И ВАЛ

ПОПЕРЕЧИНА И НАПРАВЛЯЮЩАЯ

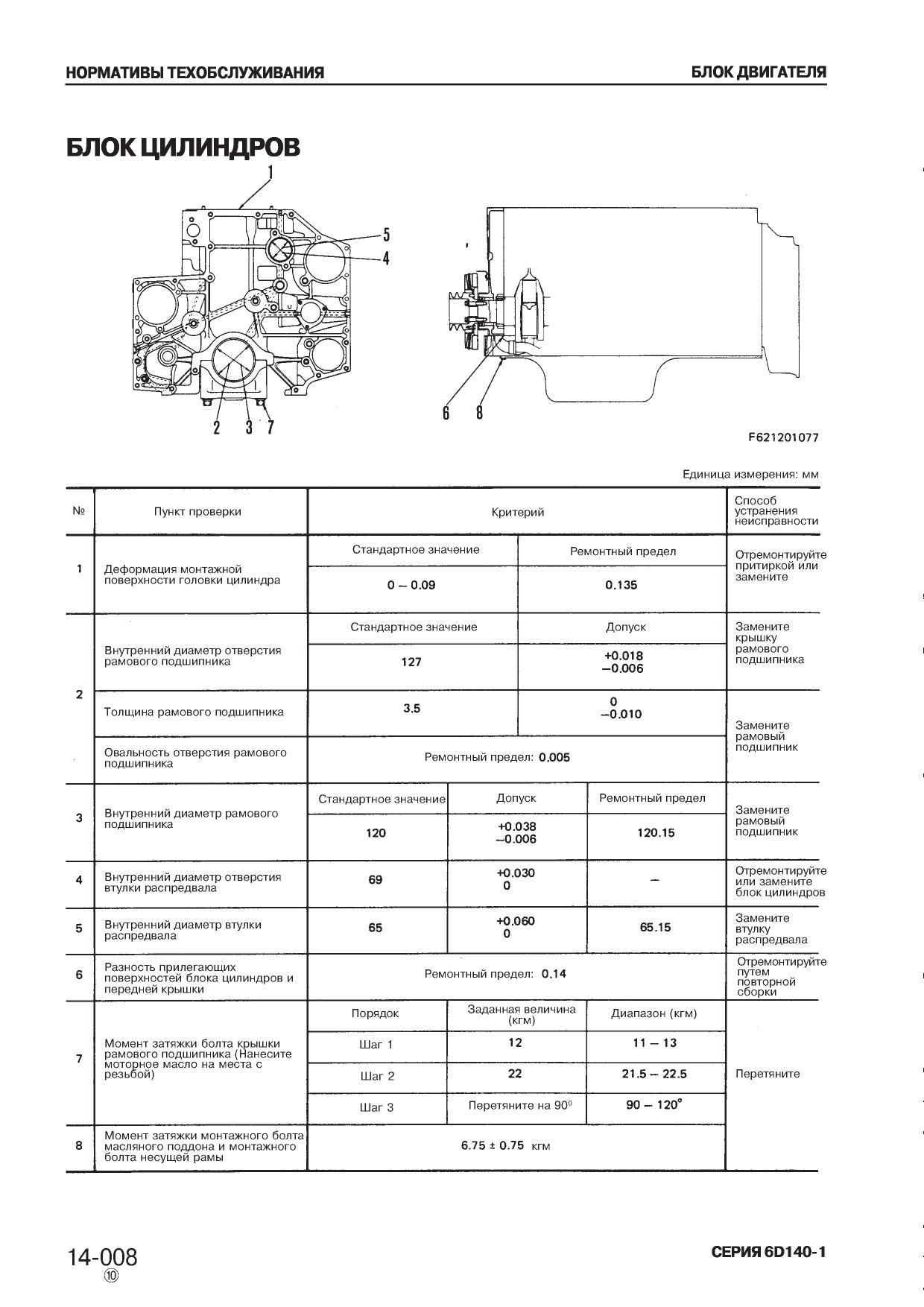

БЛОК ЦИЛИНДРОВ

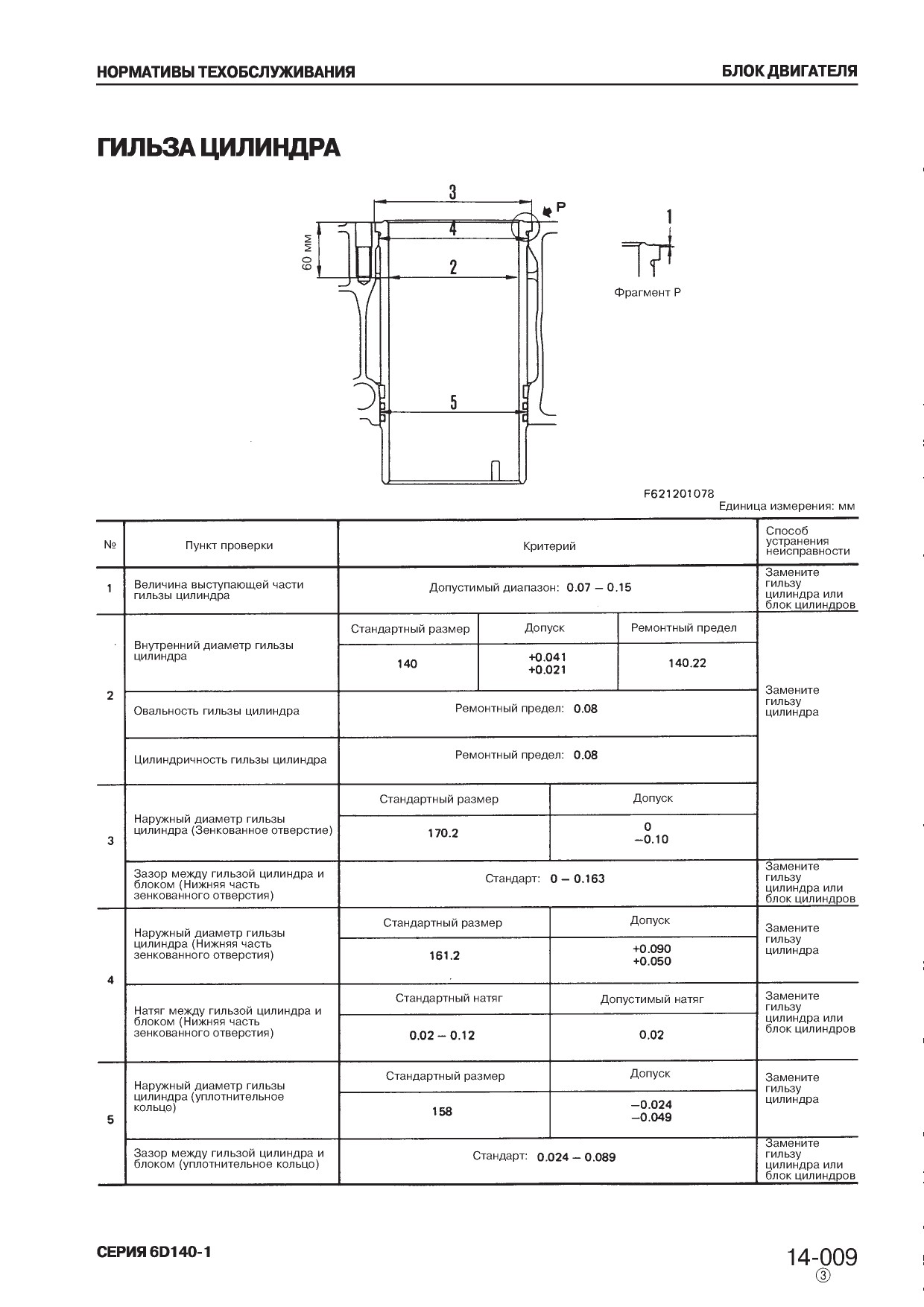

ГИЛЬЗА ЦИЛИНДРА

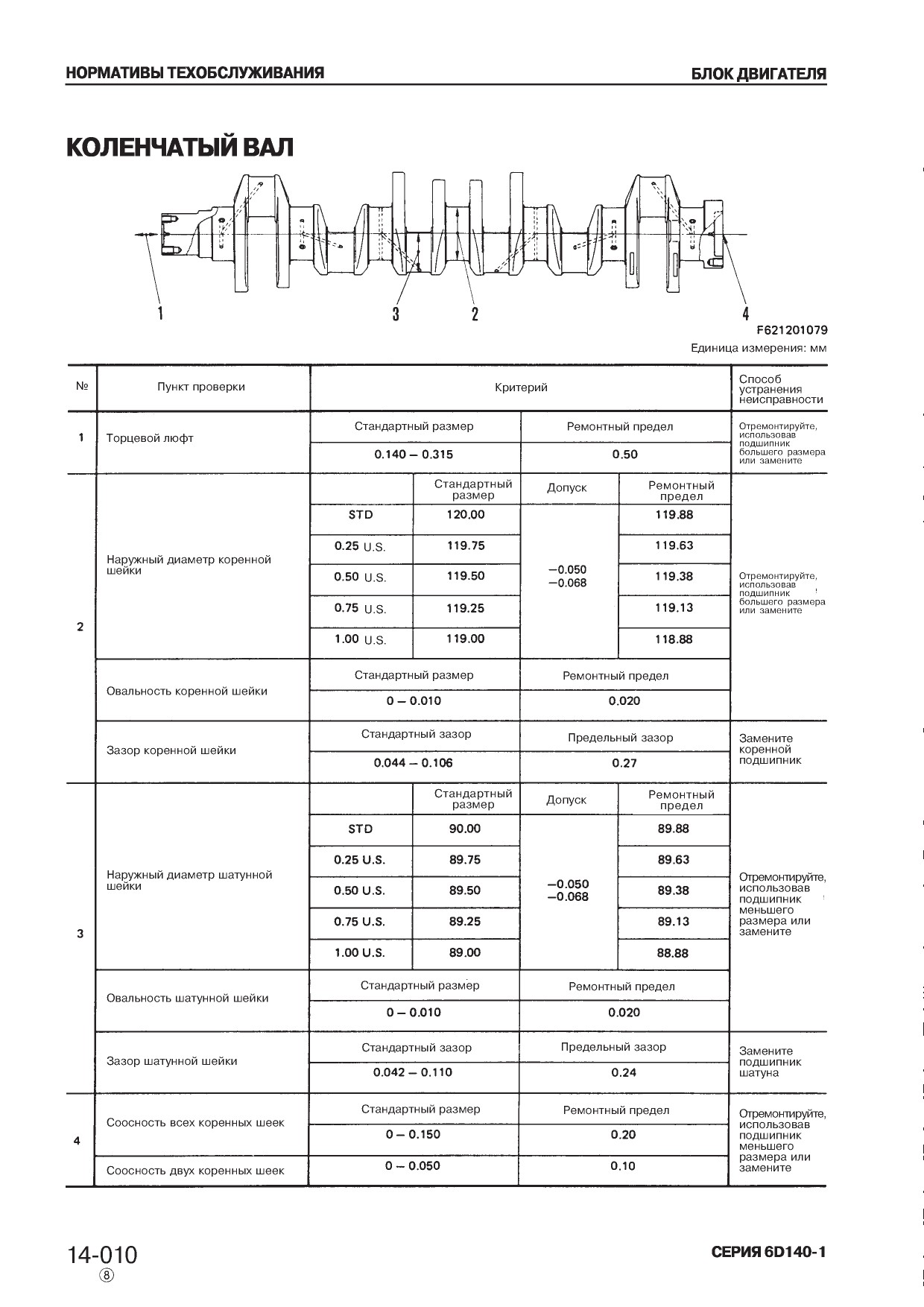

КОЛЕНЧАТЫЙ ВАЛ

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

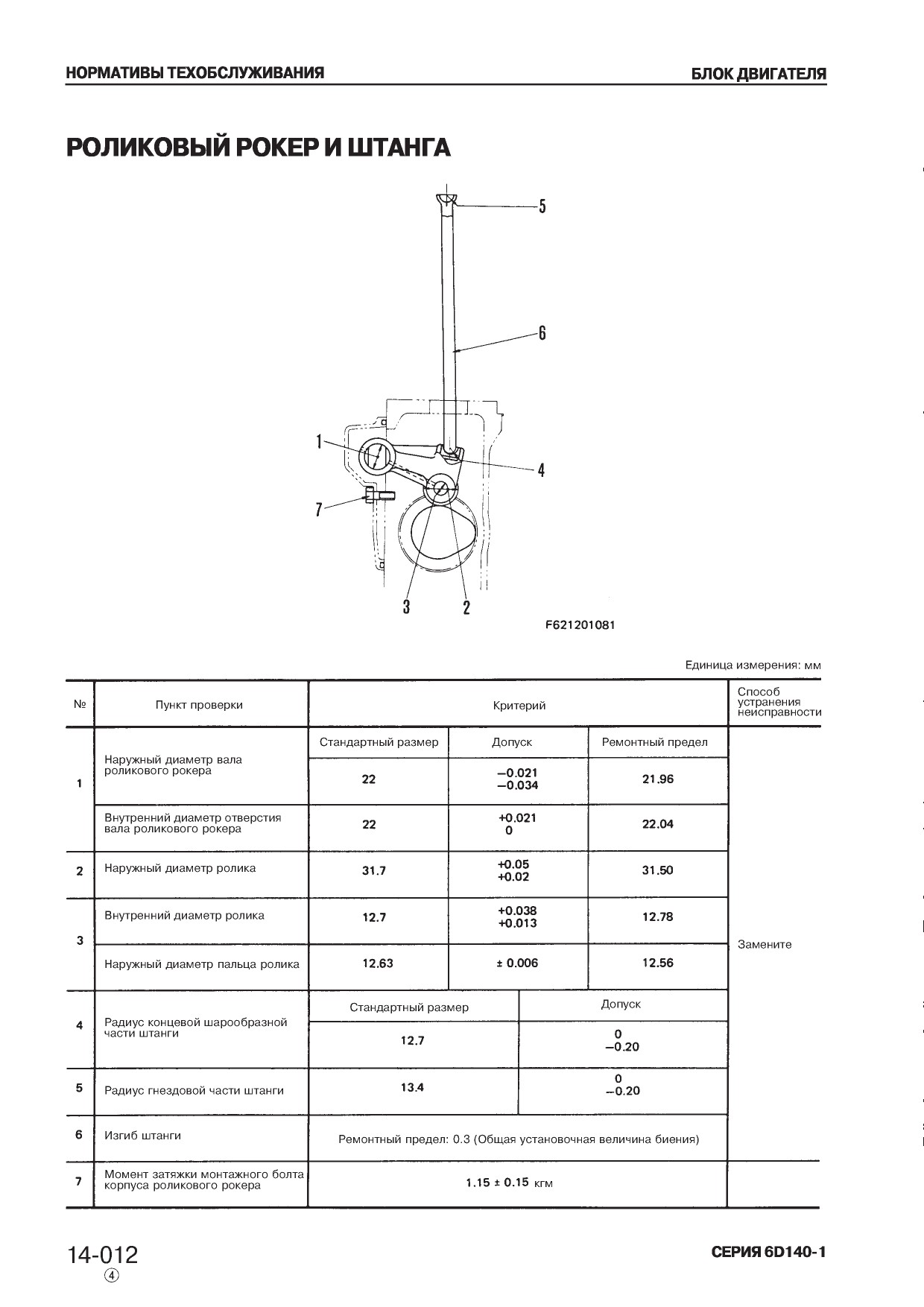

РОЛИКОВЫЙ РОКЕР И ШТАНГА

ШАТУН

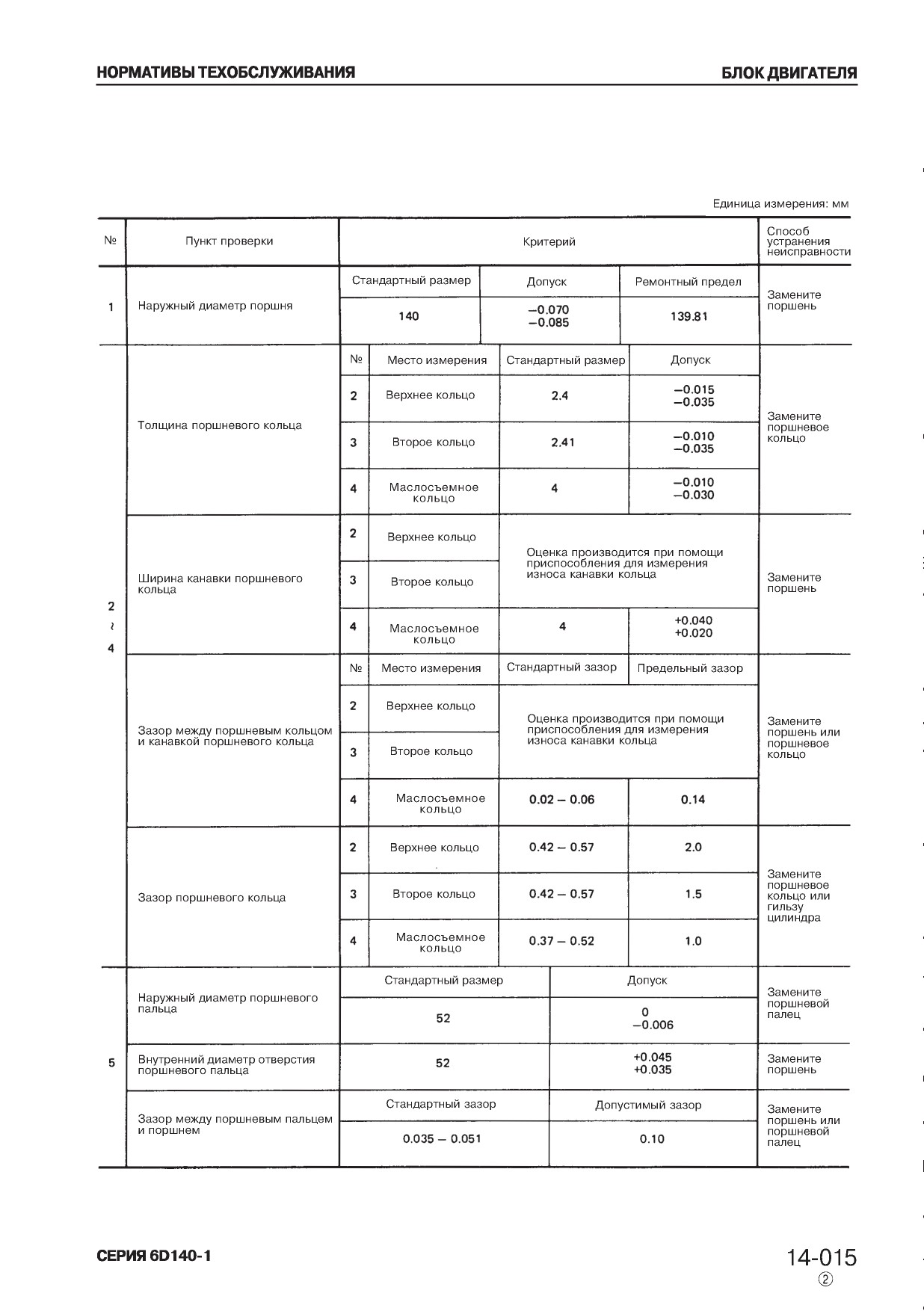

ПОРШЕНЬ, ПОРШНЕВОЕ КОЛЬЦО И ПОРШНЕВОЙ ПАЛЕЦ

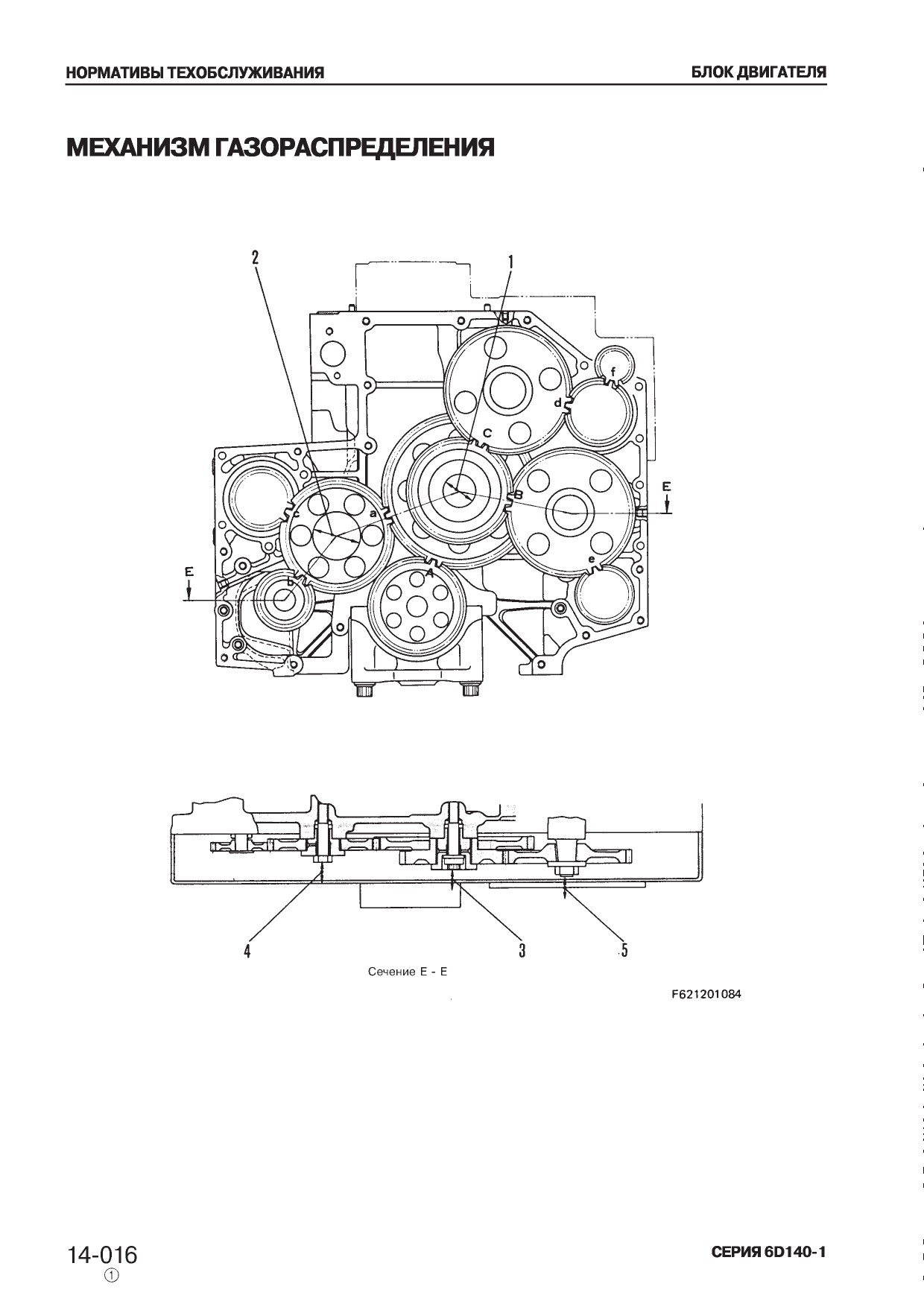

МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ

МАХОВИК И КОЖУХ МАХОВИКА

СИСТЕМА СМАЗКИ

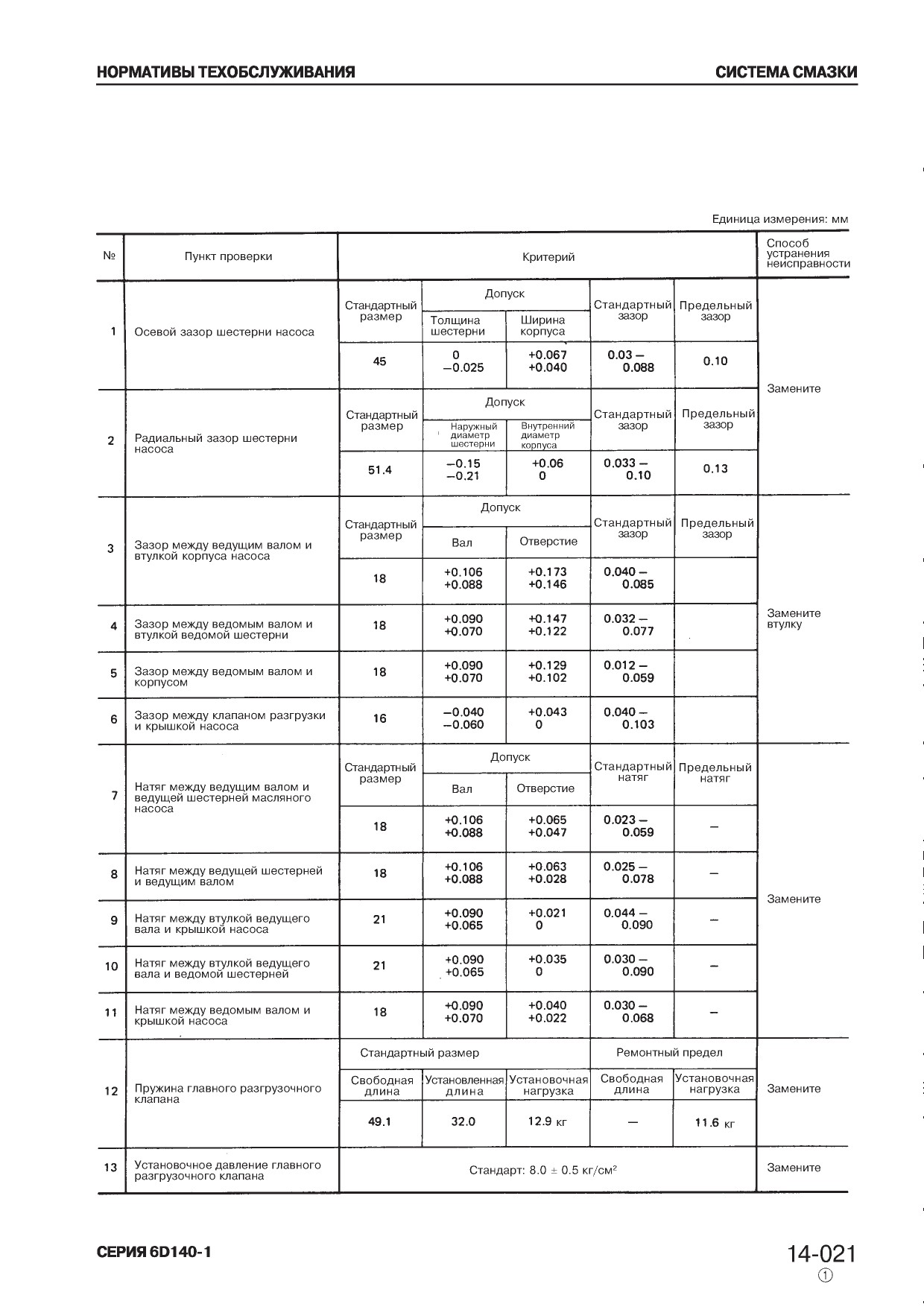

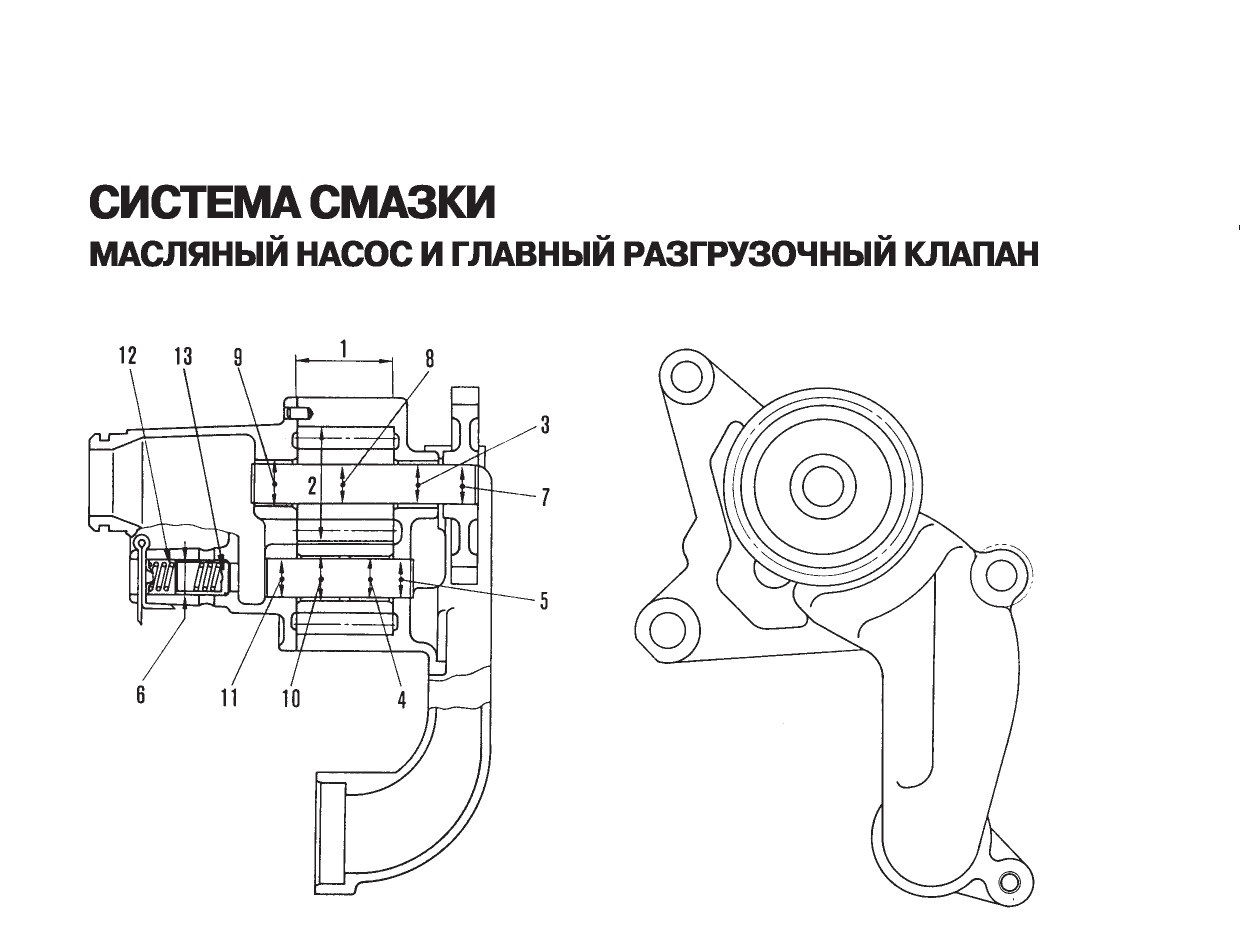

МАСЛЯНЫЙ НАСОС И ГЛАВНЫЙ РАЗГРУЗОЧНЫЙ КЛАПАН

КЛАПАН РЕГУЛЯТОРА И ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

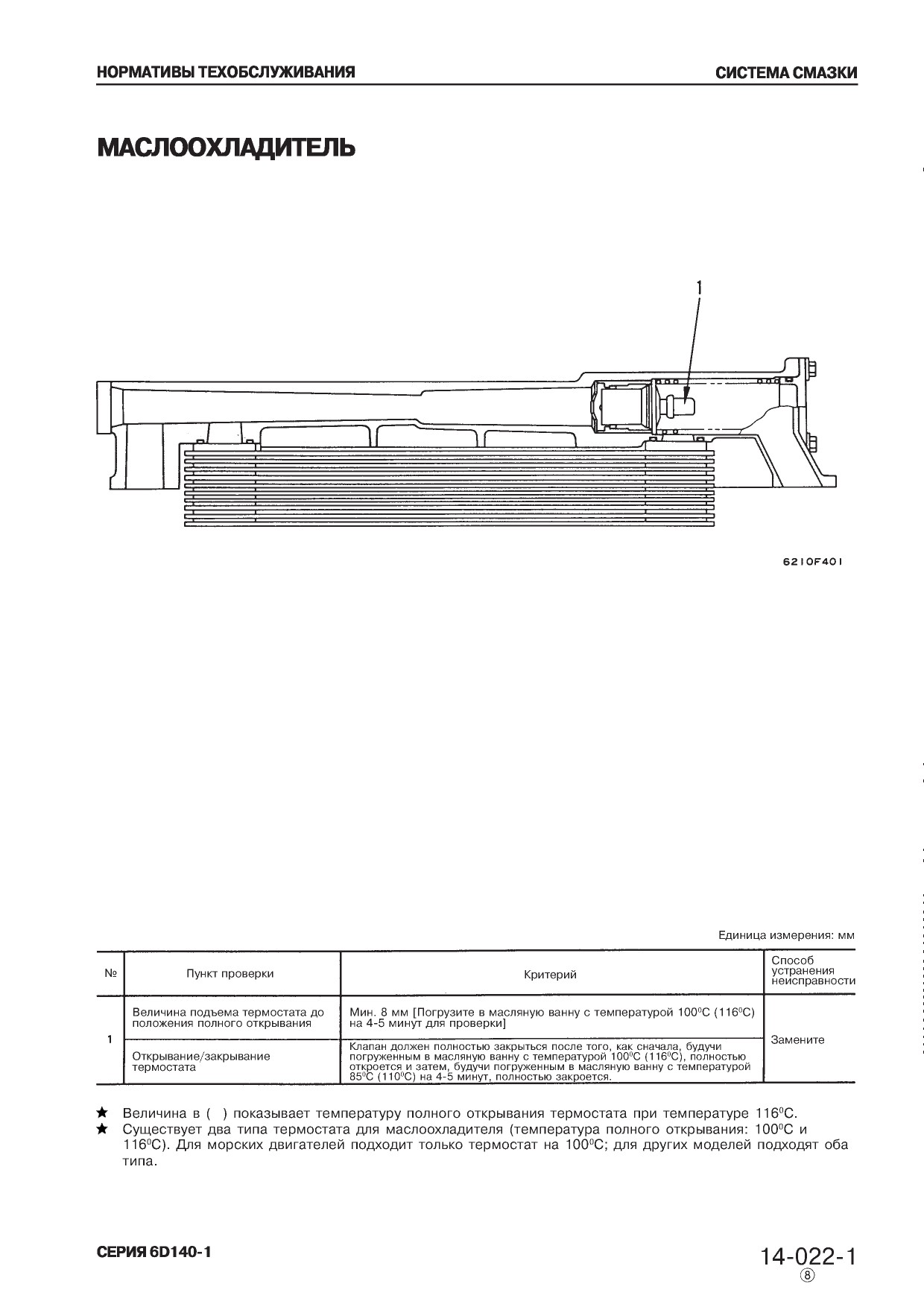

МАСЛООХЛАДИТЕЛЬ

СИСТЕМА ОХЛАЖДЕНИЯ

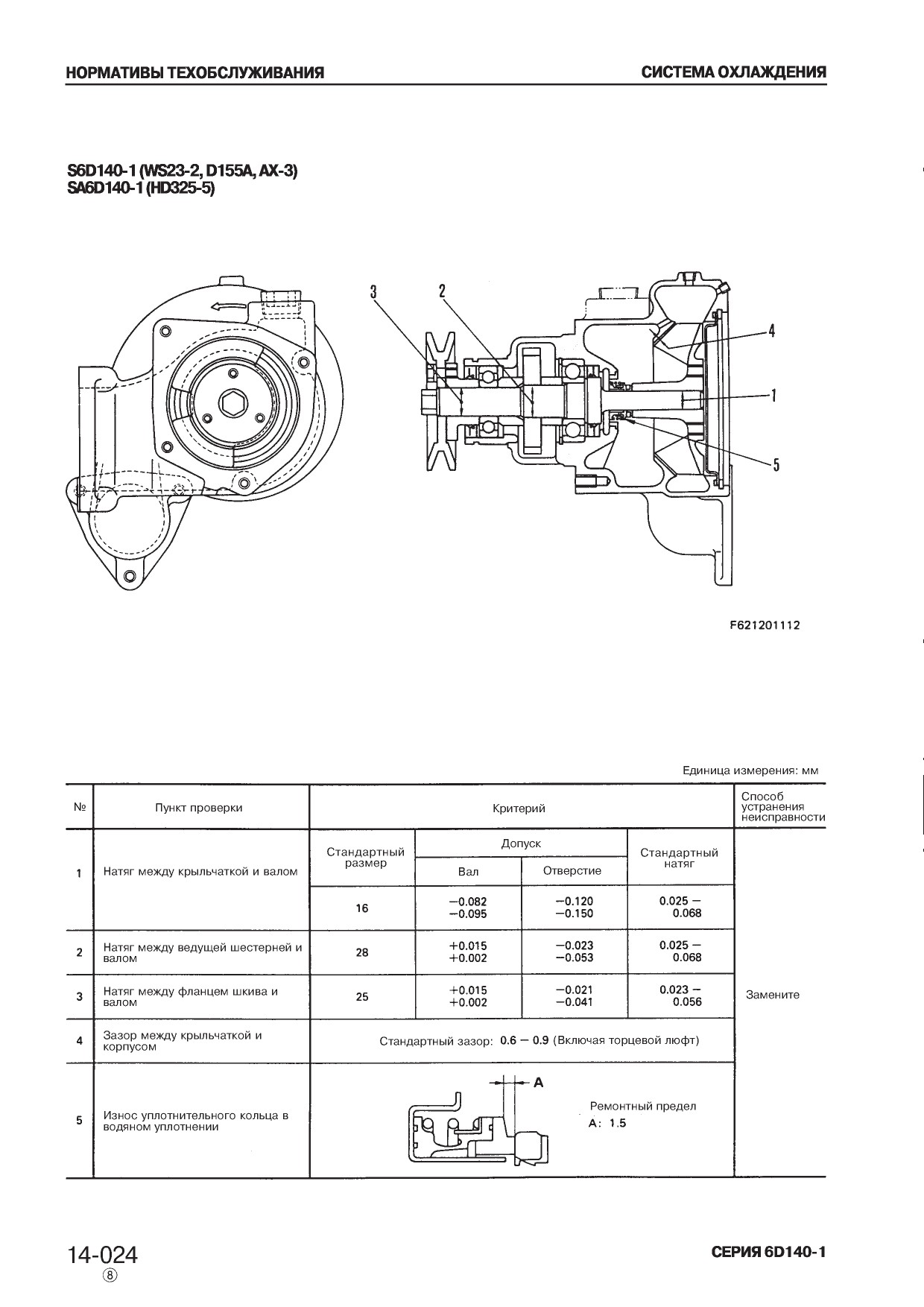

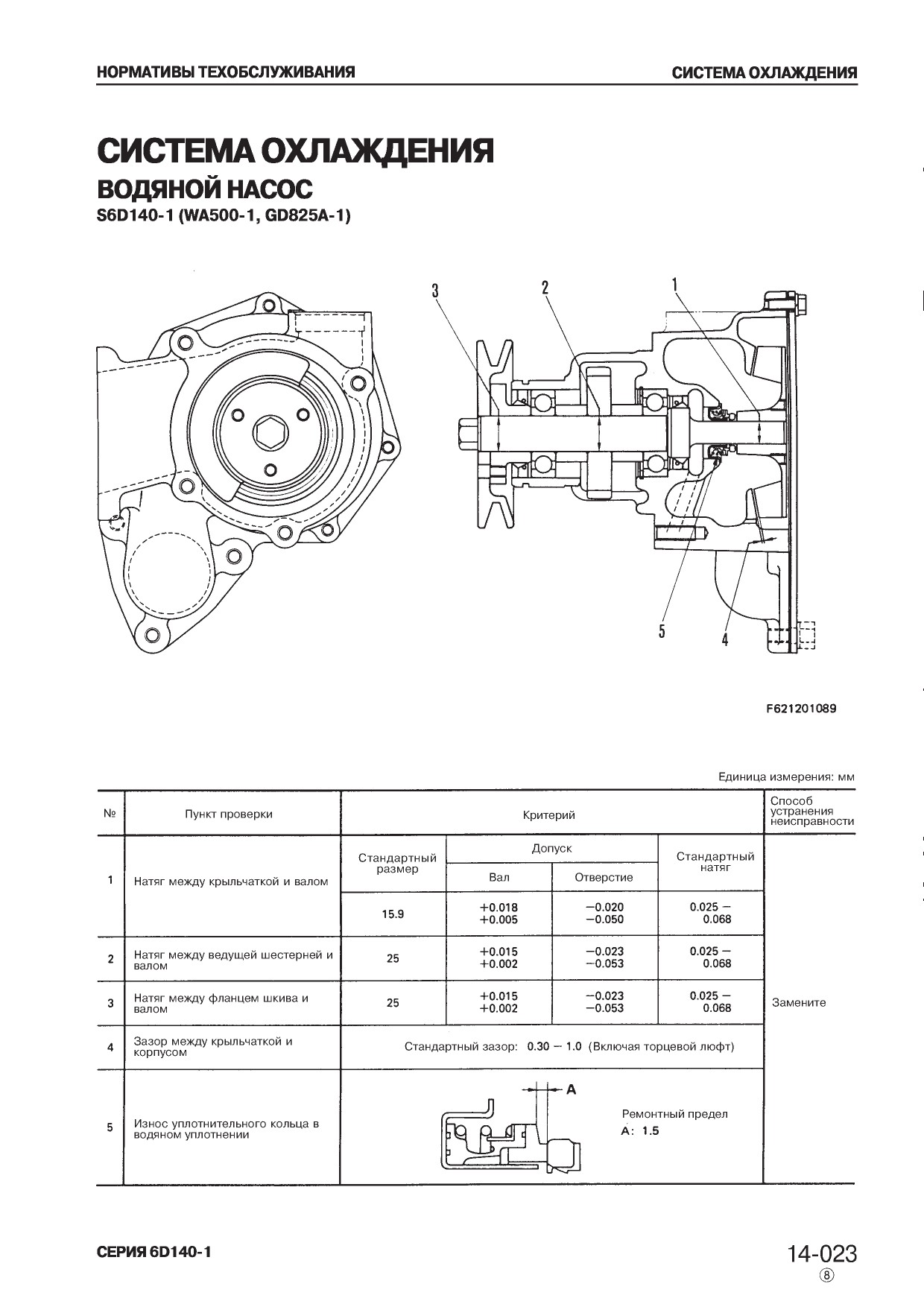

ВОДЯНОЙ НАСОС

S6D140-1 (WA500-1, GD825A-1)

S6D140-1 (WS23-2, D155A, АХ-3) SA6D140-1 (HD325-5)

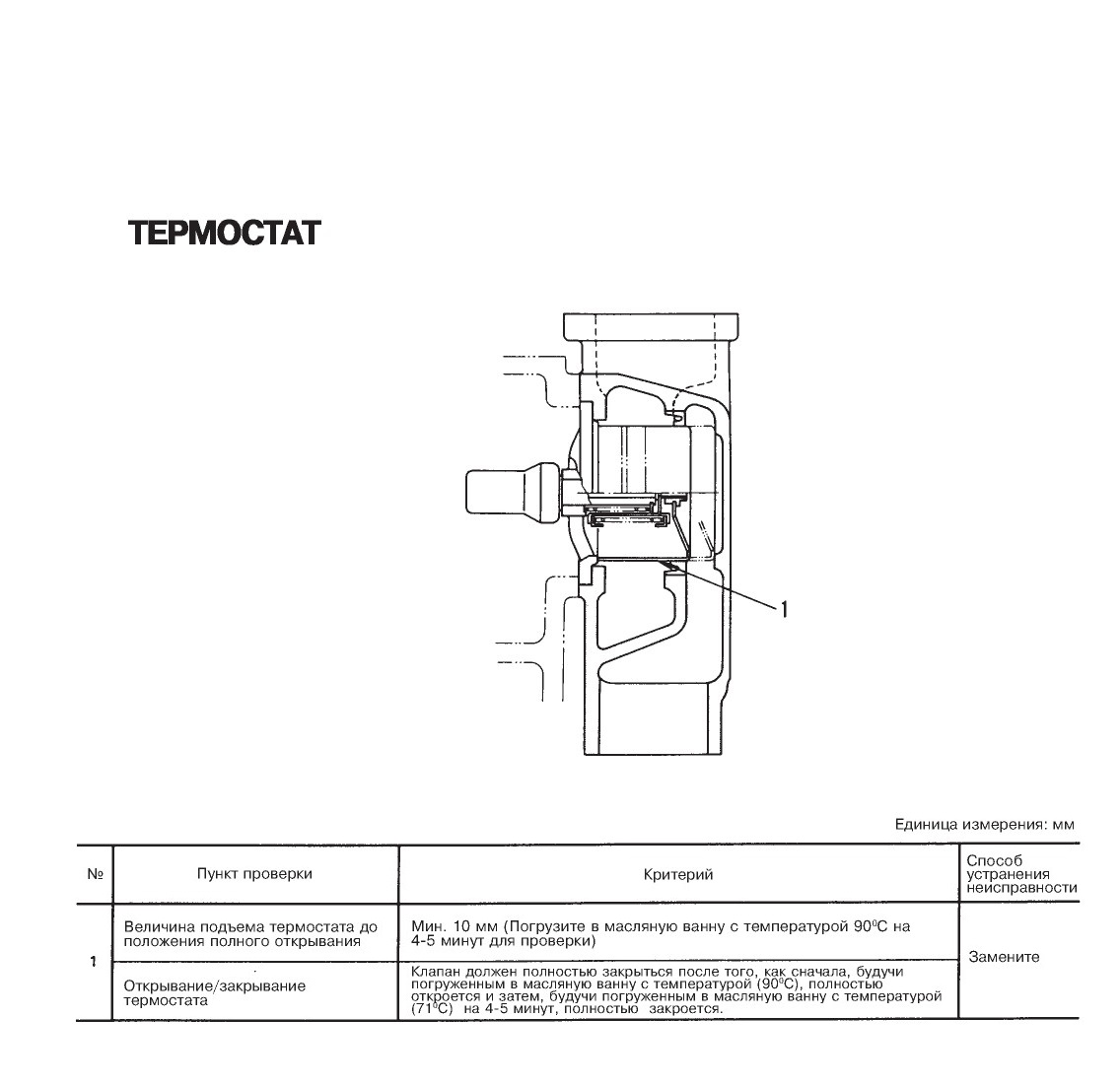

ТЕРМОСТАТ

ДВИГАТЕЛЬ

15 РЕМОНТ И ЗАМЕНА ДЕТАЛЕЙ
ГОЛОВКА ЦИЛИНДРА

ШЛИФОВКА МОНТАЖНОЙ ПОВЕРХНОСТИ

ГОЛОВКИ ЦИЛИНДРА...........................15-001-1

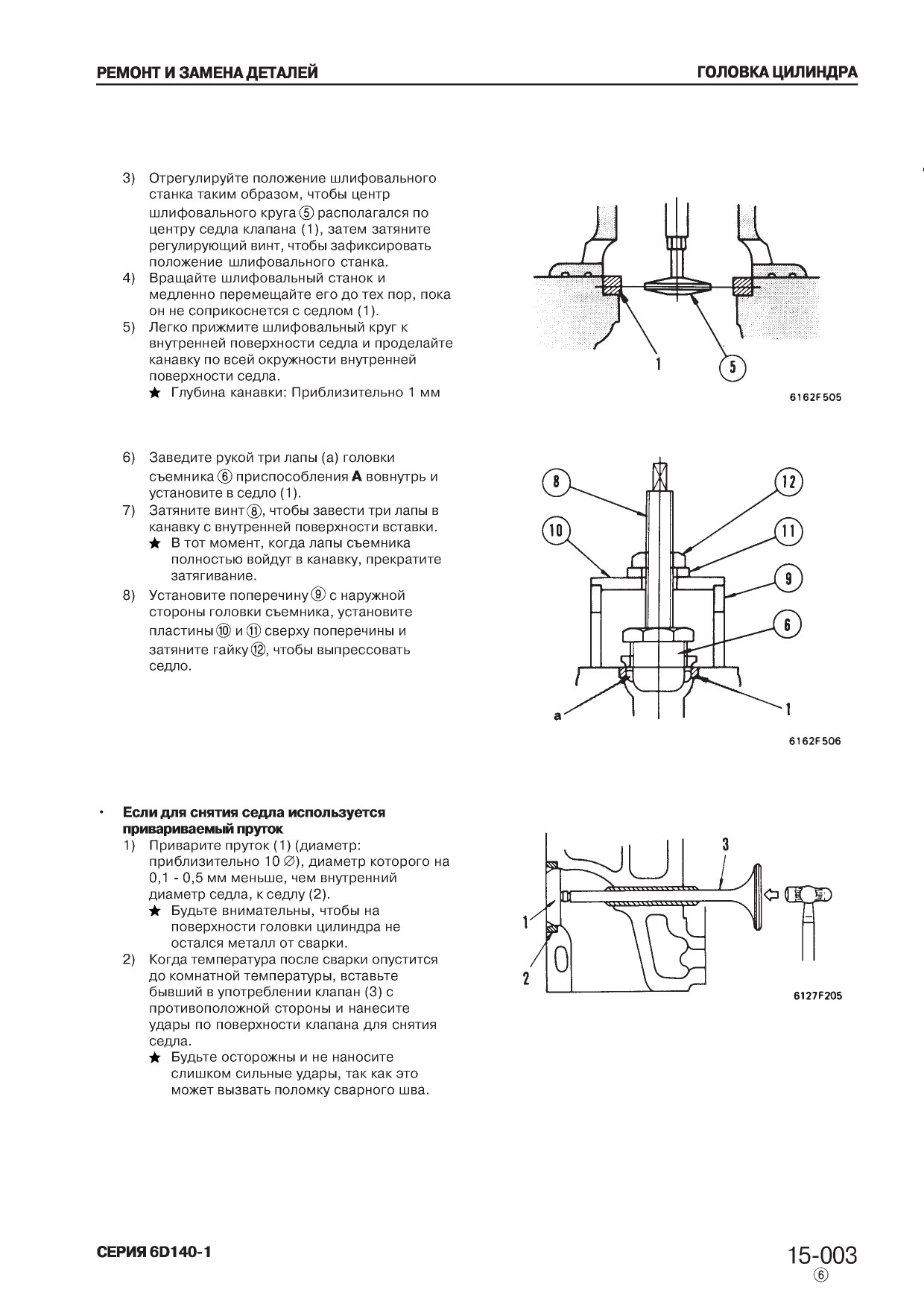

ЗАМЕНА СЕДЛА КЛАПАНА....................... 15-002

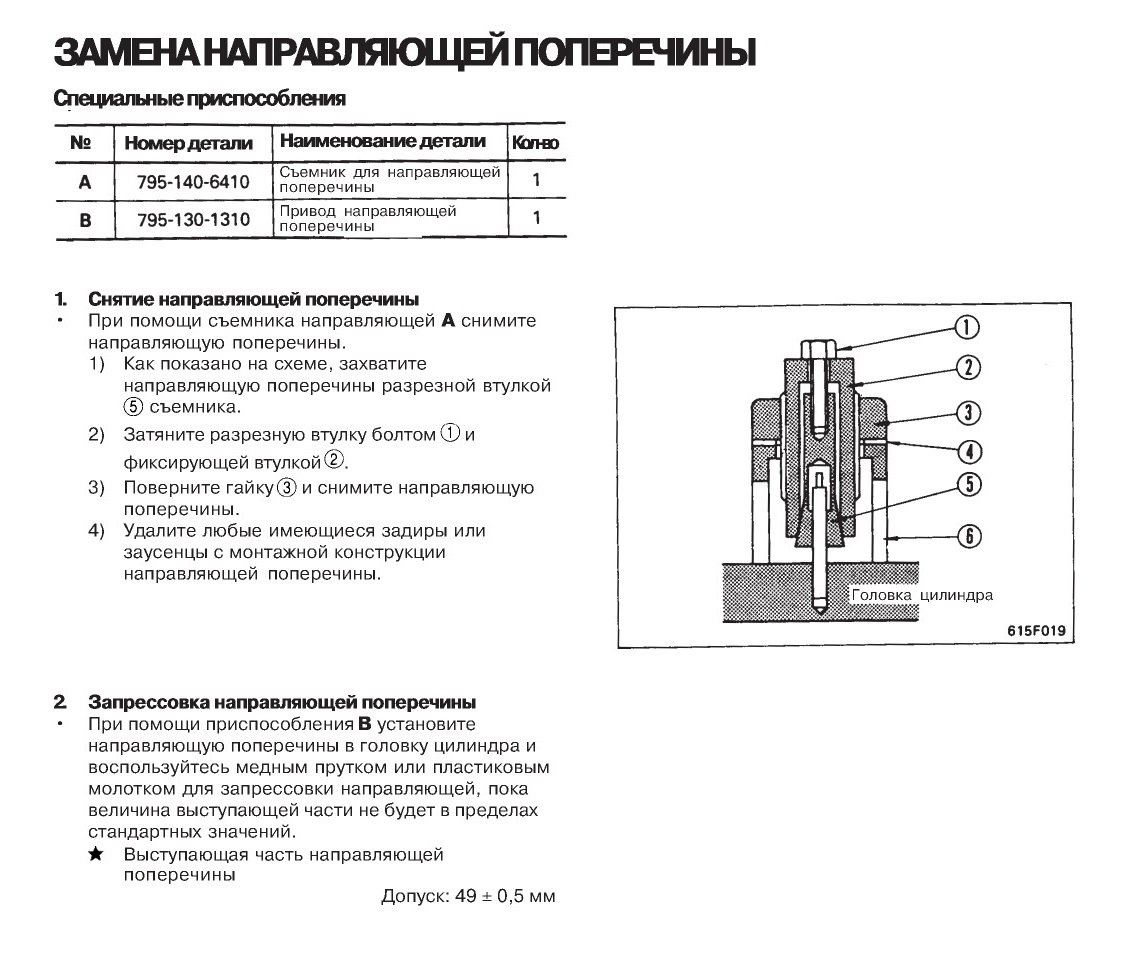

ЗАМЕНА НАПРАВЛЯЮЩЕЙ

ПОПЕРЕЧИНЫ..........................................15-007

ЗАМЕНА НАПРАВЛЯЮЩЕЙ КЛАПАНА.....15-008

ШЛИФОВКА КЛАПАНА.............................15-009

ИСПЫТАНИЕ ПОД ДАВЛЕНИЕМ ..............15-010

БЛОК ЦИЛИНДРОВ

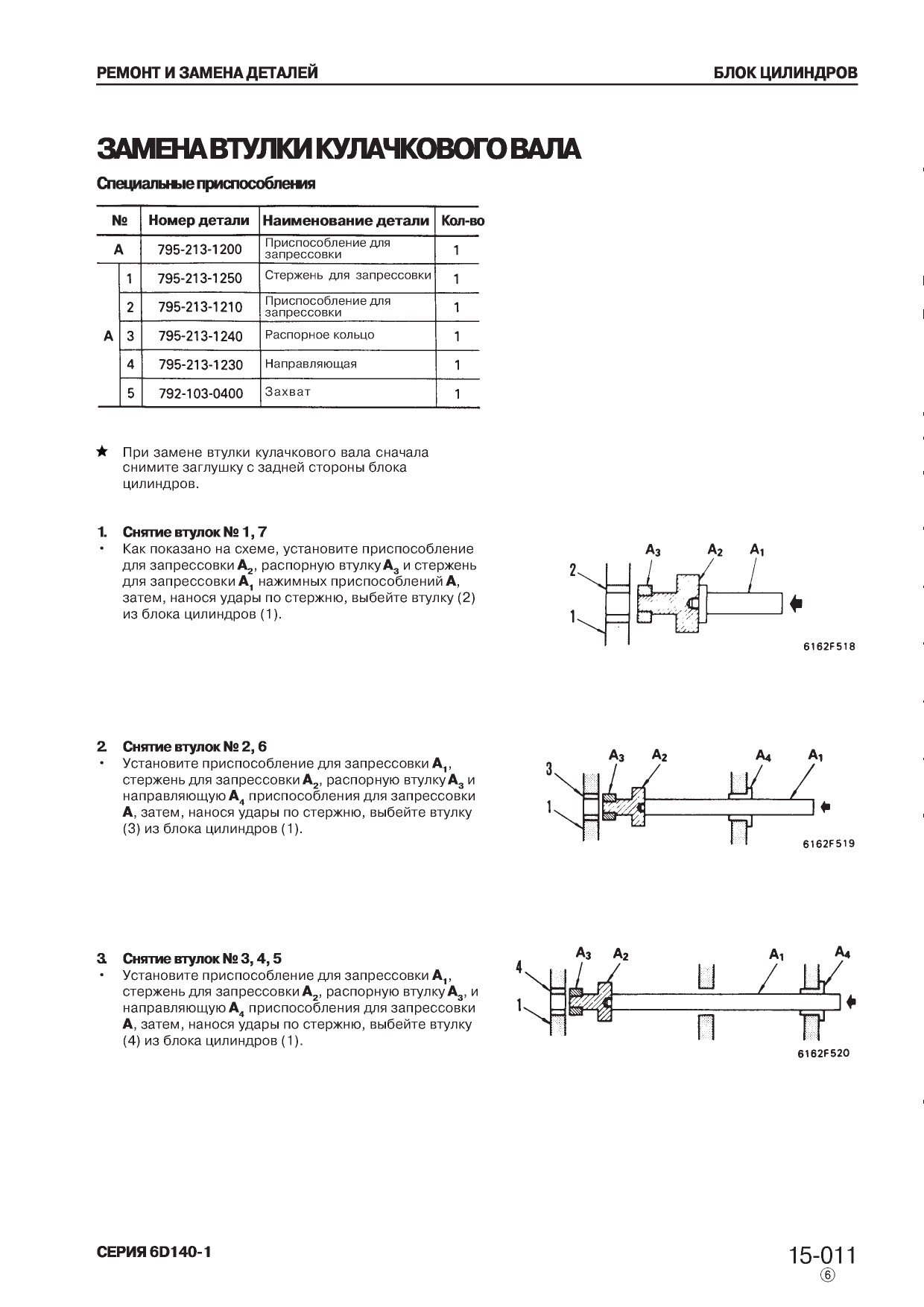

ЗАМЕНА ВТУЛКИ КУЛАЧКОВОГО ВАЛА... 15-011 ЗАМЕНА ШЕСТЕРНИ

РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА................15-013

ЗАМЕНА ШЕСТЕРНИ

КУЛАЧКОВОГО ВАЛА ............................... 15-014

ЗАМЕНА ЗУБЧАТОГО ВЕНЦА

МАХОВИКА...............................................15-015

ЗАМЕНА ВТУЛКИ ВЕРХНЕЙ

ГОЛОВКИ ШАТУНА................................... 15-016

ШЛИФОВКА МОНТАЖНОЙ ПОВЕРХНОСТИ ГОЛОВКИ ЦИЛИНДРА

1. Шлифовка

1) Снимите седло клапана.

Более подробно см. ЗАМЕНА СЕДЛА КЛАПАНА.

2) Осуществите шлифовку головки цилиндра, чтобы удалить деформированные участки и ржавчину. Не превышайте ремонтный предел высоты Н головки цилиндра; выбейте букву [R] с левой стороны головки цилиндра.

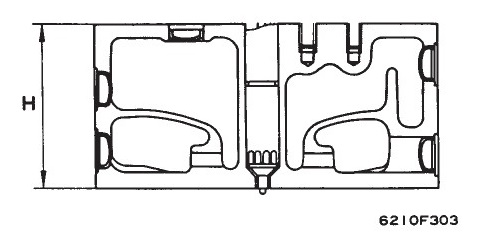

★ Стандартное значение для высоты Н

головки цилиндра: 105 ± 0,05 мм

★ Ремонтный предел после шлифовки: 104,65 мм

★ Снимаемое количество металла за одну

шлифовку: 0,10 - 0,15 мм

★ Шероховатость поверхности шлифовки:

В пределах 6S

★ Деформация поверхности: В пределах

0,05 мм

★ Предел шлифовки: 0,3 мм

★ Разница в высоте головки для каждой единицы оборудования: В пределах 0,15

3) Запрессуйте седло клапана с большим размером. Более подробно см. ЗАМЕНА СЕДЛА КЛАПАНА.

2. Проверка по окончании шлифовки

Проверьте, чтобы величина посадки клапана соответствовала стандартному значению. Проведите, если это необходимо, регулировку и модификацию.

★ Величина посадки клапана

Стандарт: 0 ± 0,1 мм

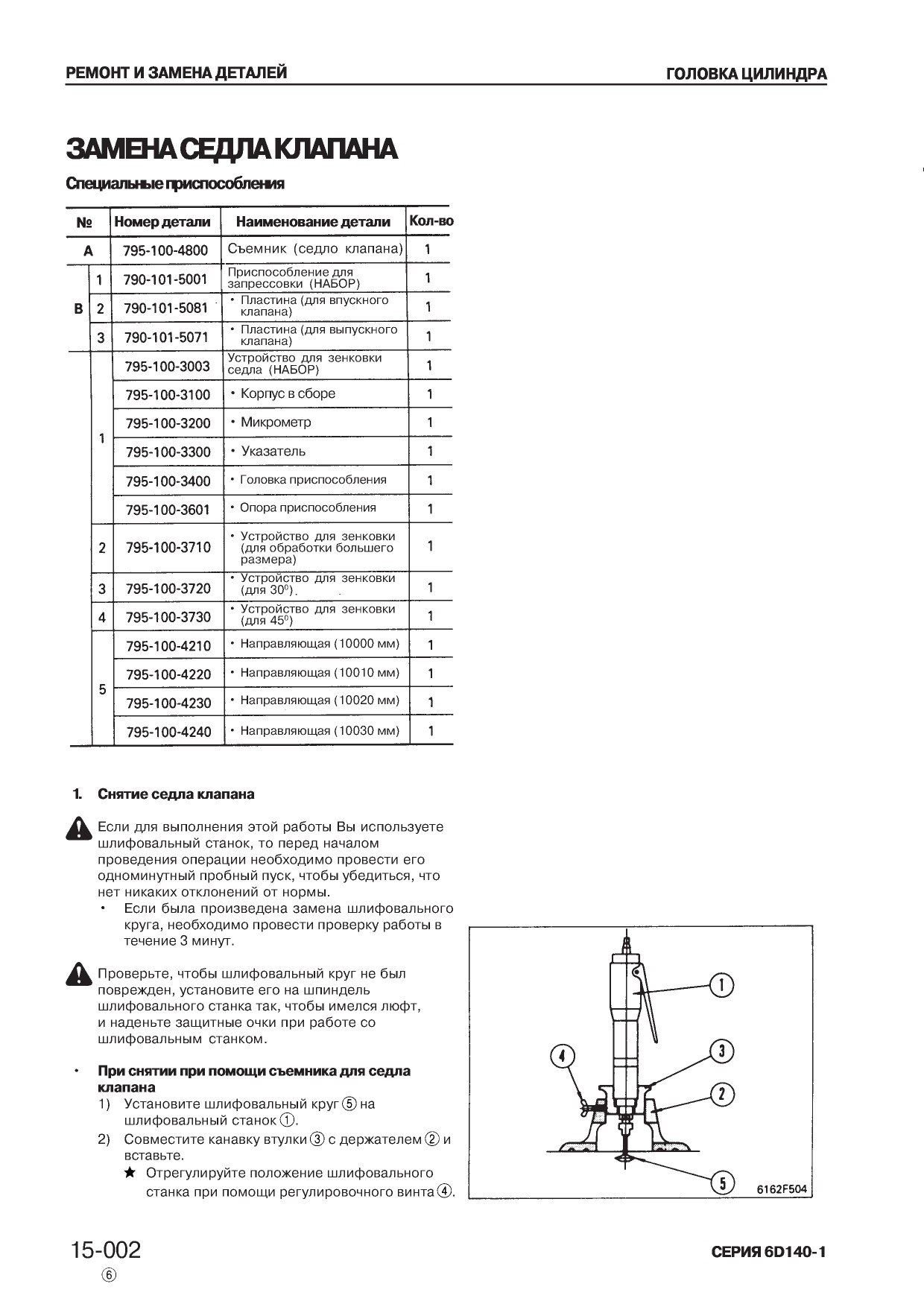

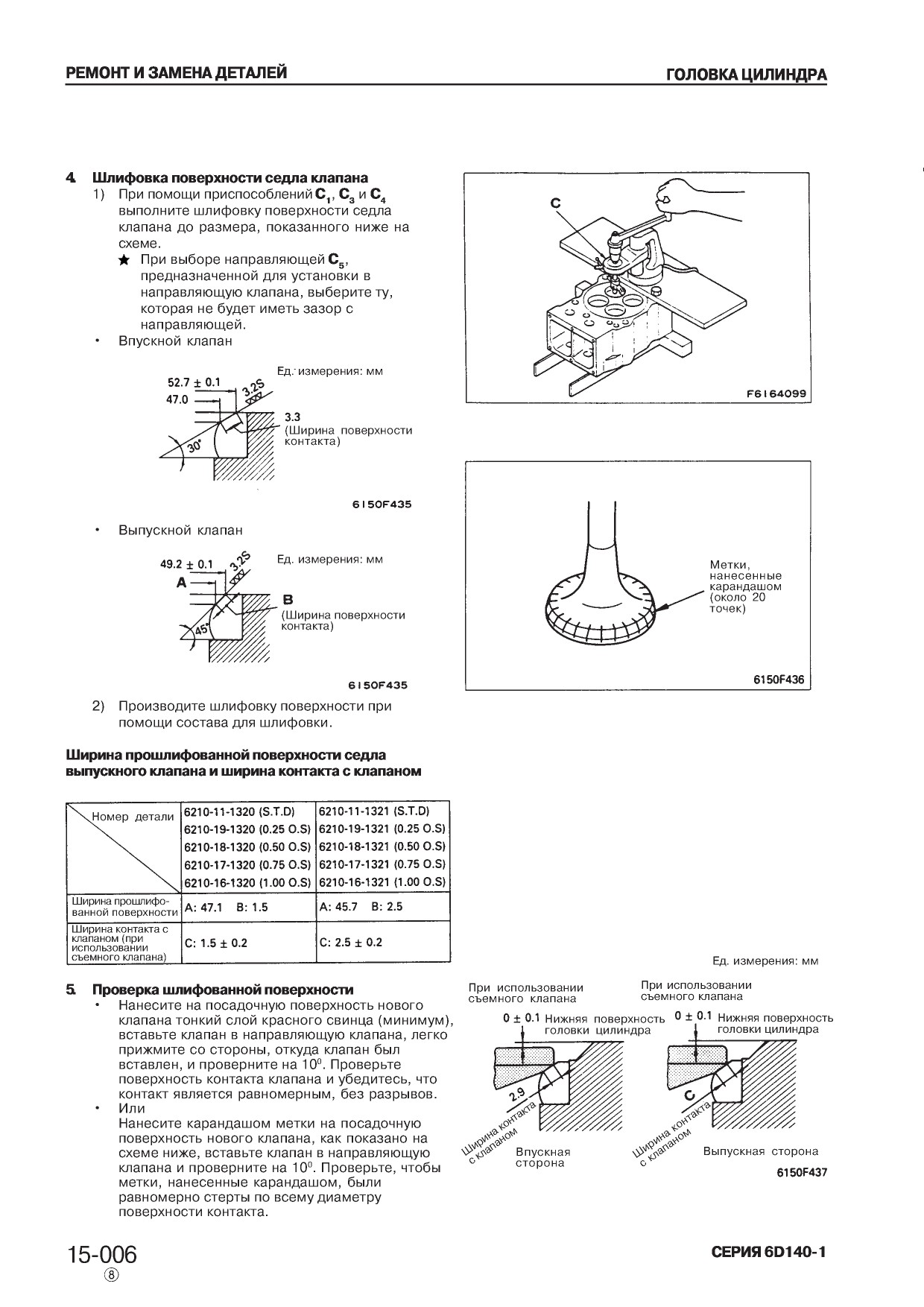

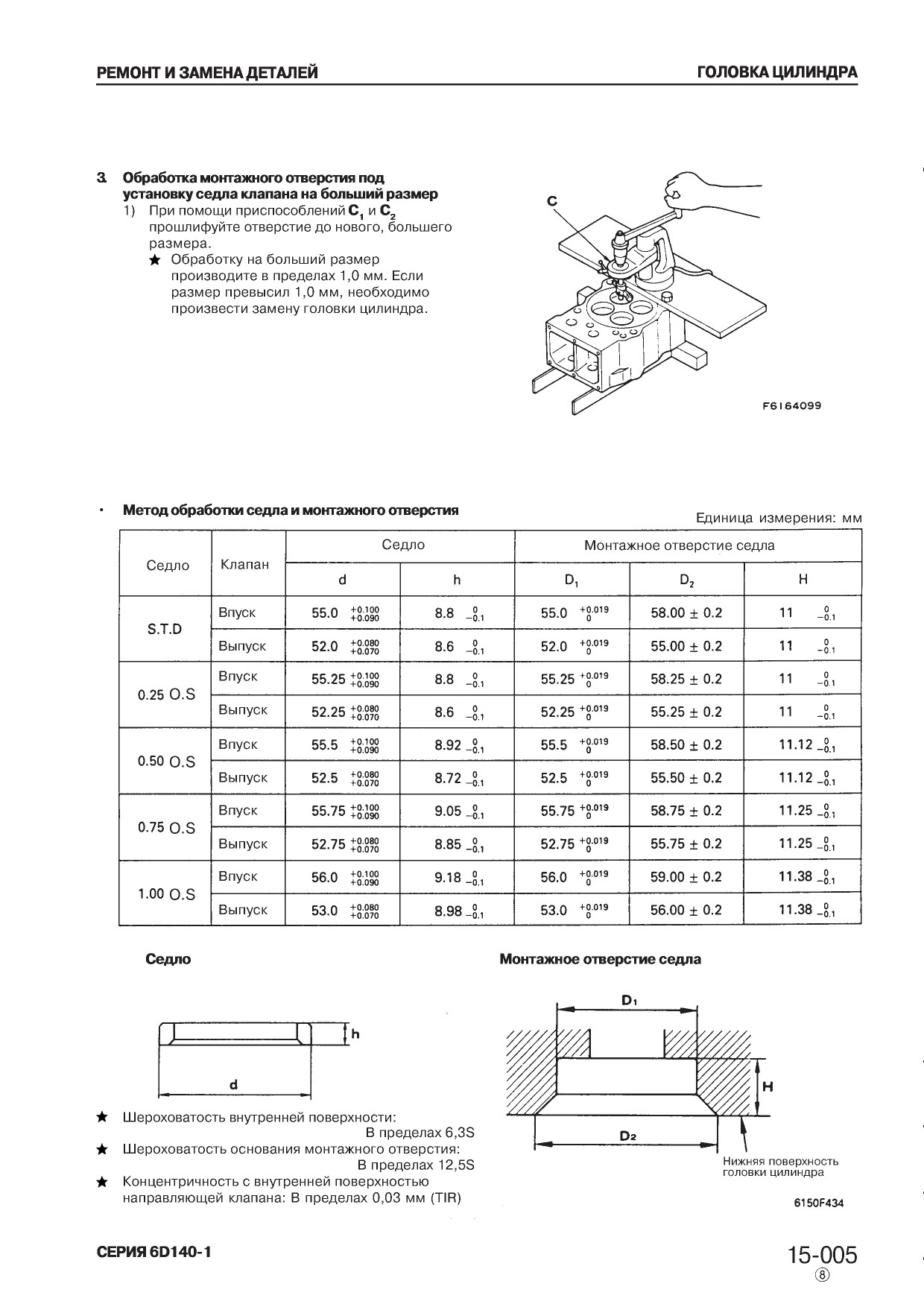

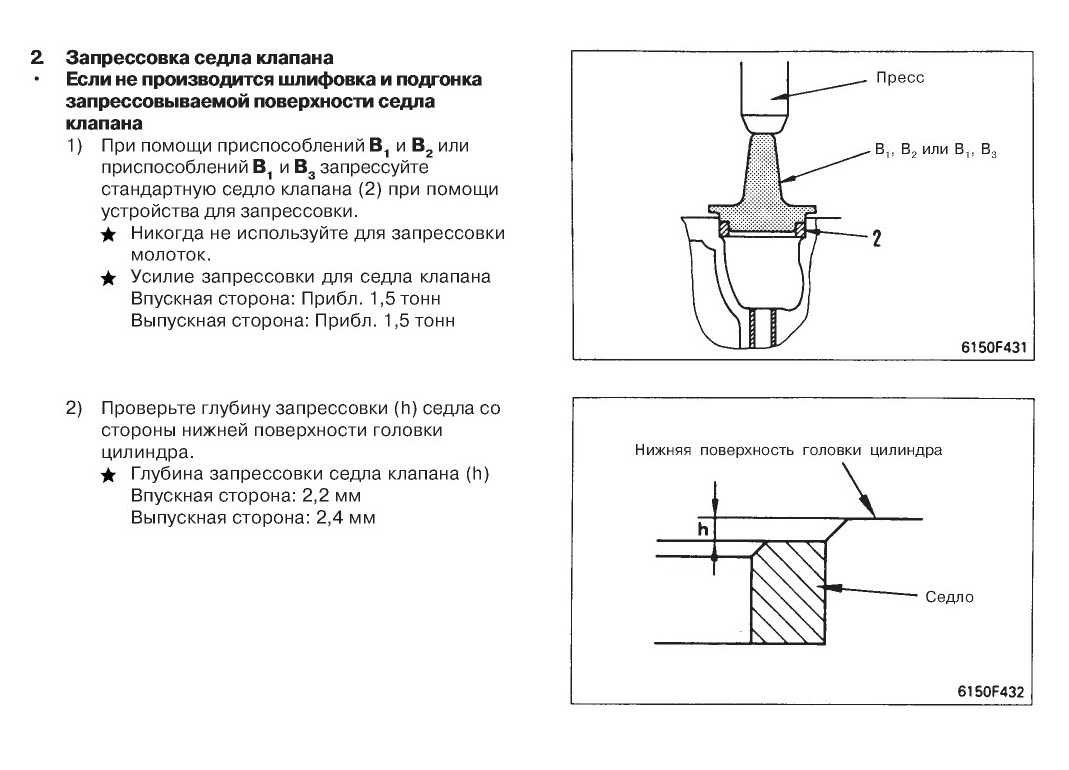

ЗАМЕНА СЕДЛА КЛАПАНА

ЗАМЕНА НАПРАВЛЯЮЩЕЙ ПОПЕРЕЧИНЫ

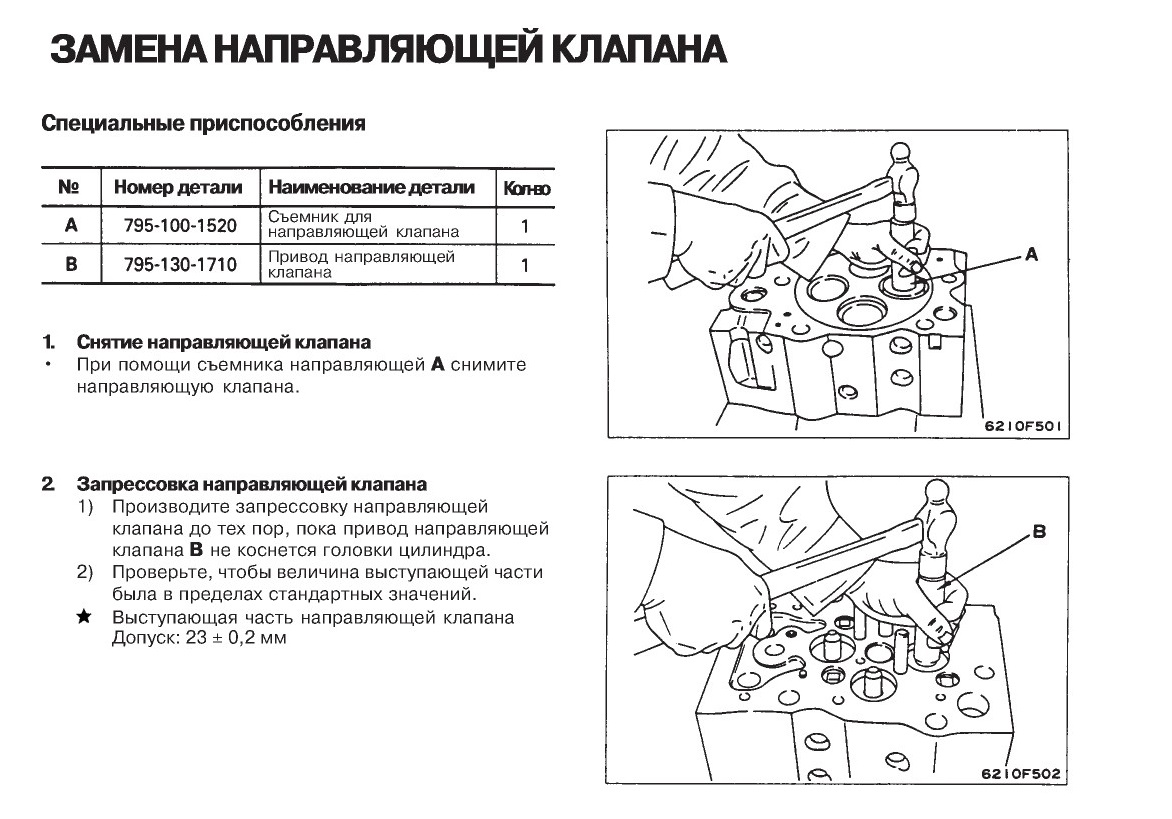

ЗАМЕНА НАПРАВЛЯЮЩЕЙ КЛАПАНА

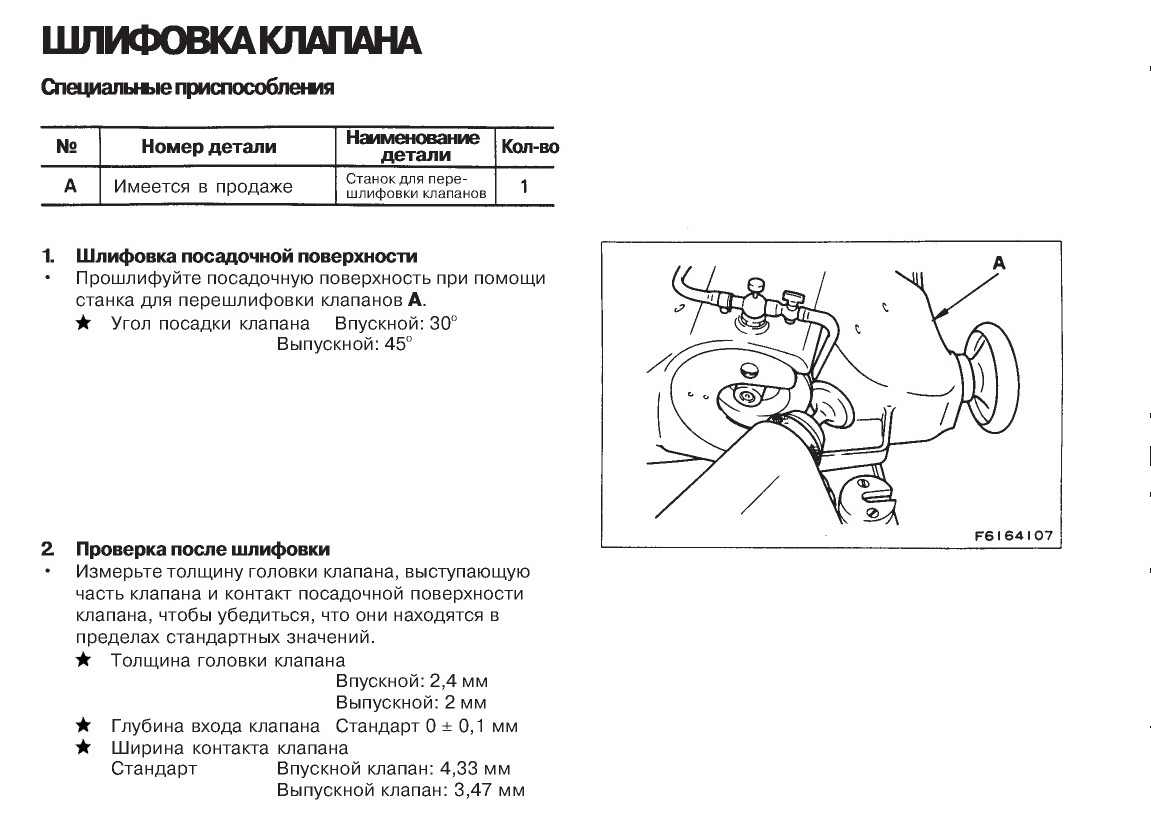

ШЛИФОВКА КЛАПАНА

Специальные приспособления

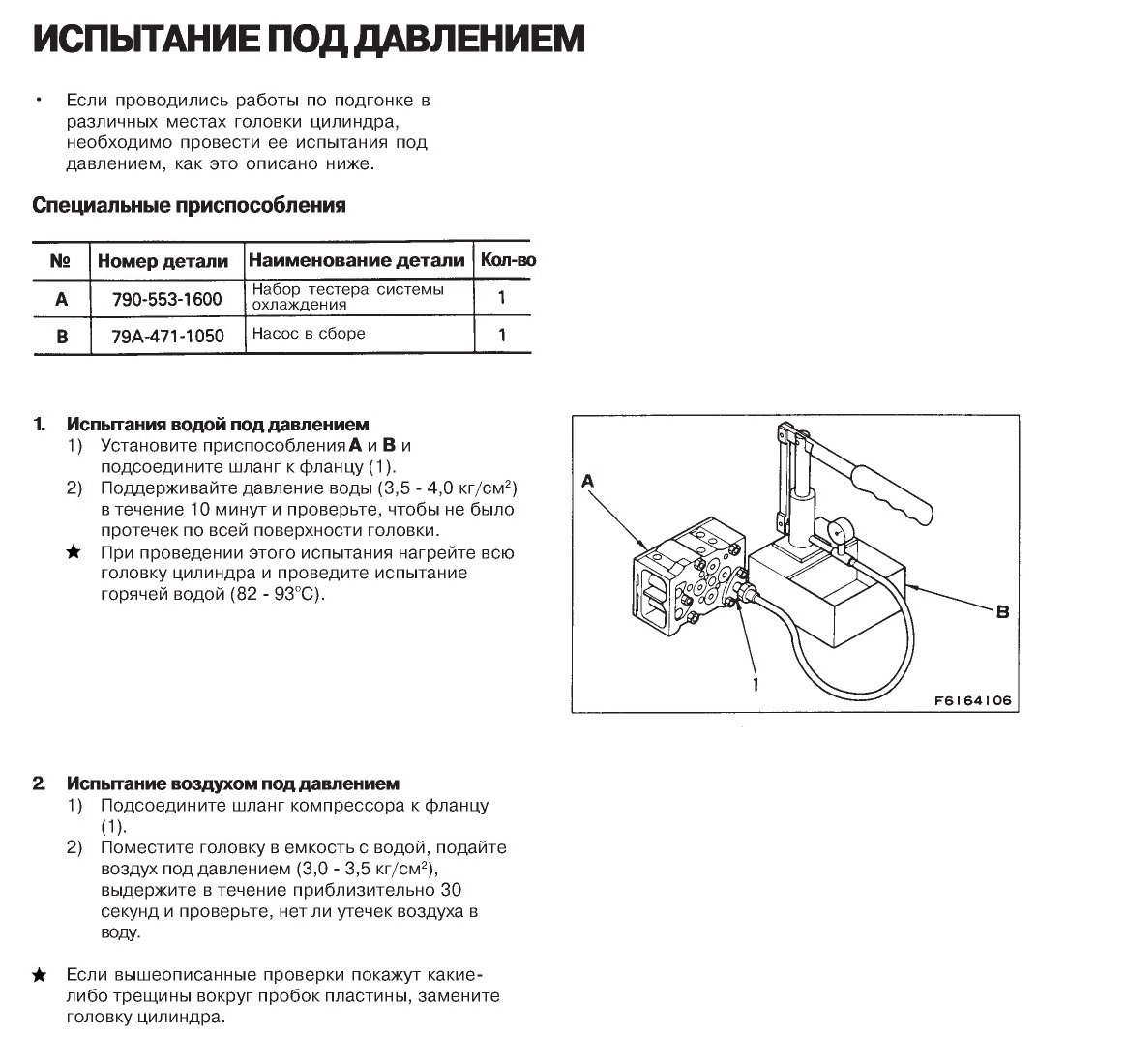

ИСПЫТАНИЕ ПОД ДАВЛЕНИЕМ

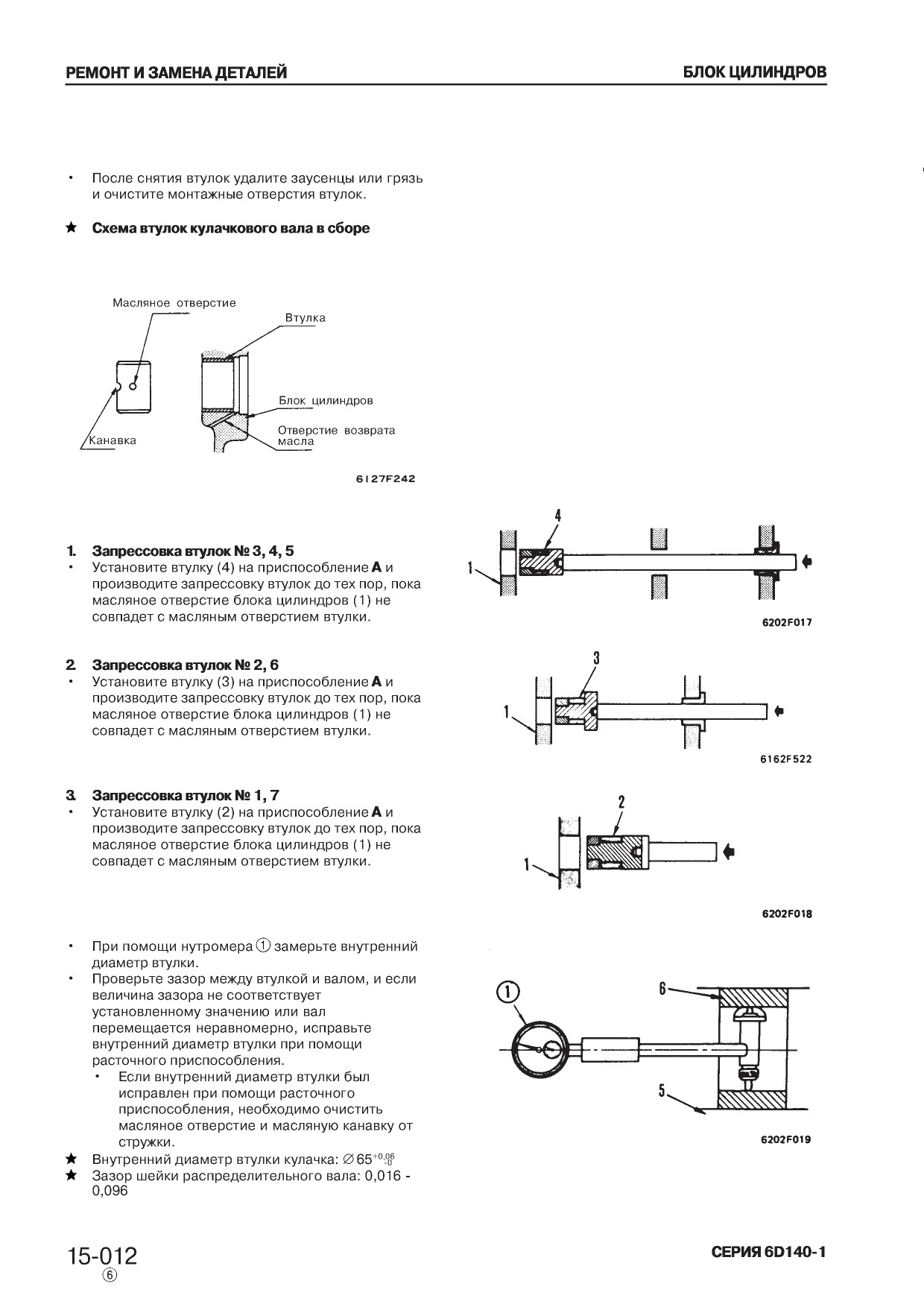

ЗАМЕНА ВТУЛКИ КУЛАЧКОВОГО ВАЛА

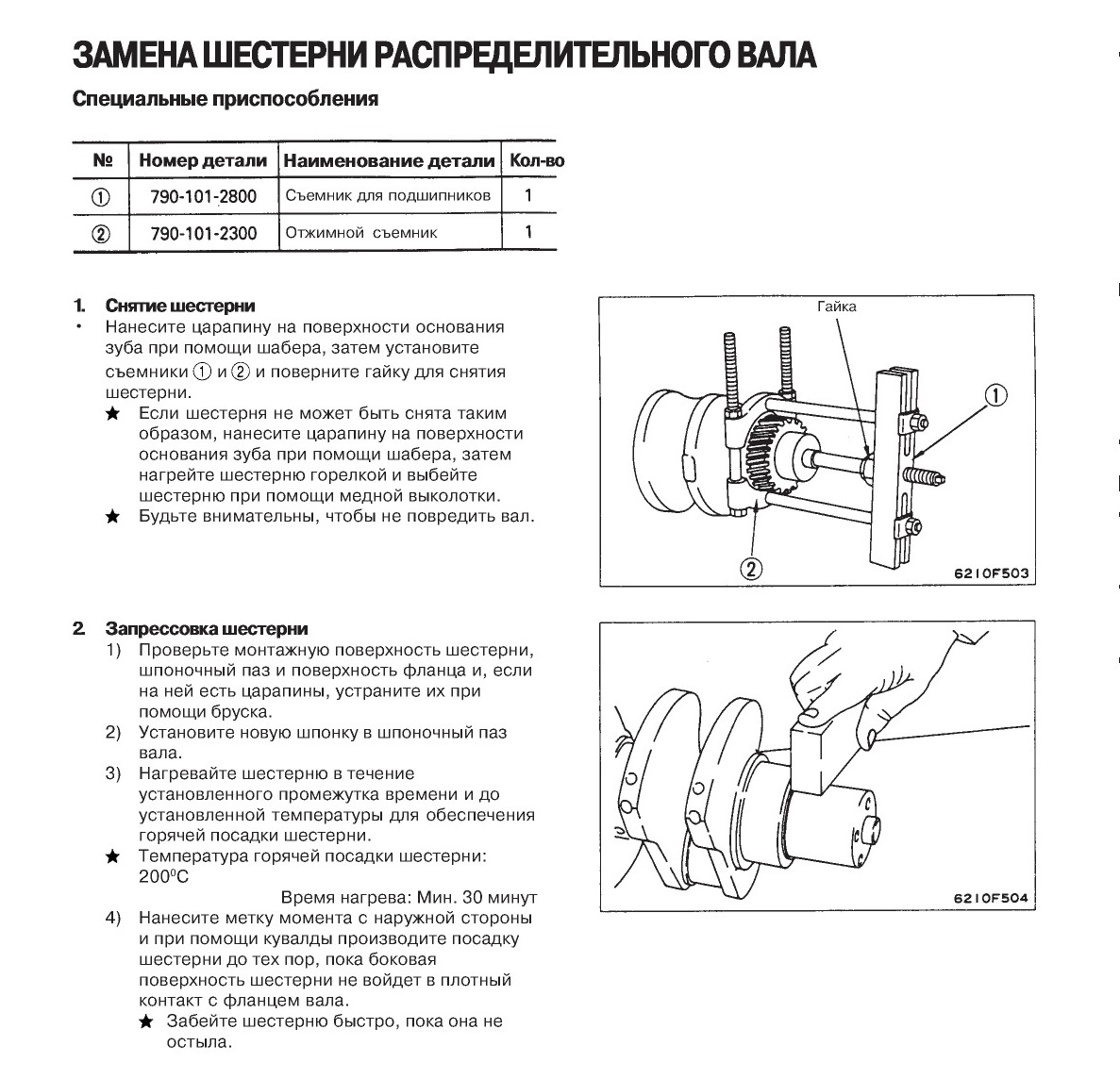

ЗАМЕНА ШЕСТЕРНИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

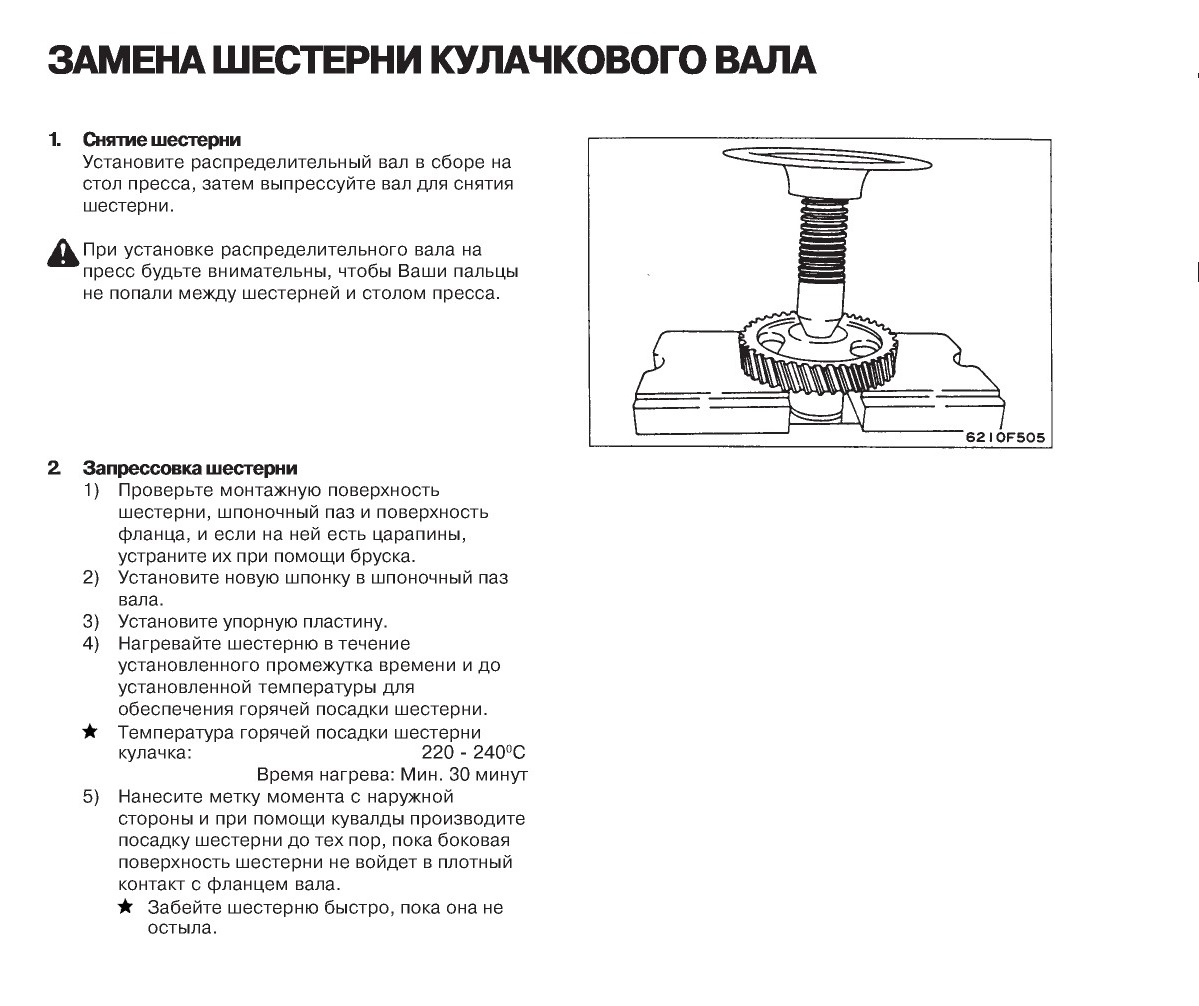

ЗАМЕНА ШЕСТЕРНИ КУЛАЧКОВОГО ВАЛА

ЗАМЕНА ЗУБЧАТОГО ВЕНЦА МАХОВИКА

Будьте осторожны, чтобы маховик не упал и не

причинил Вам травму.

1. Снятие зубчатого венца

Нанесите царапину на поверхности основания зуба

при помощи шабера, затем, чтобы снять венец,

расколите его зубилом.

Будьте осторожны при работе с шабером и зубилом.

2 Запрессовка зубчатого венца

1) Проверьте монтажную поверхность венца и, если на нем есть царапины, устраните их при помощи бруска.

2) Нагревайте венец в течение установленного промежутка времени и до установленной температуры для обеспечения горячей посадки венца.

★ Температура горячей посадки зубчатого венца:

Макс. 200°С Время нагрева: Мин. 50 минут

3) Расположите округленную сторону венца так, чтобы он был направлен в сторону маховика, и производите посадку шестерни до тех пор, пока боковая поверхность шестерни не войдет в плотный контакт с маховиком.

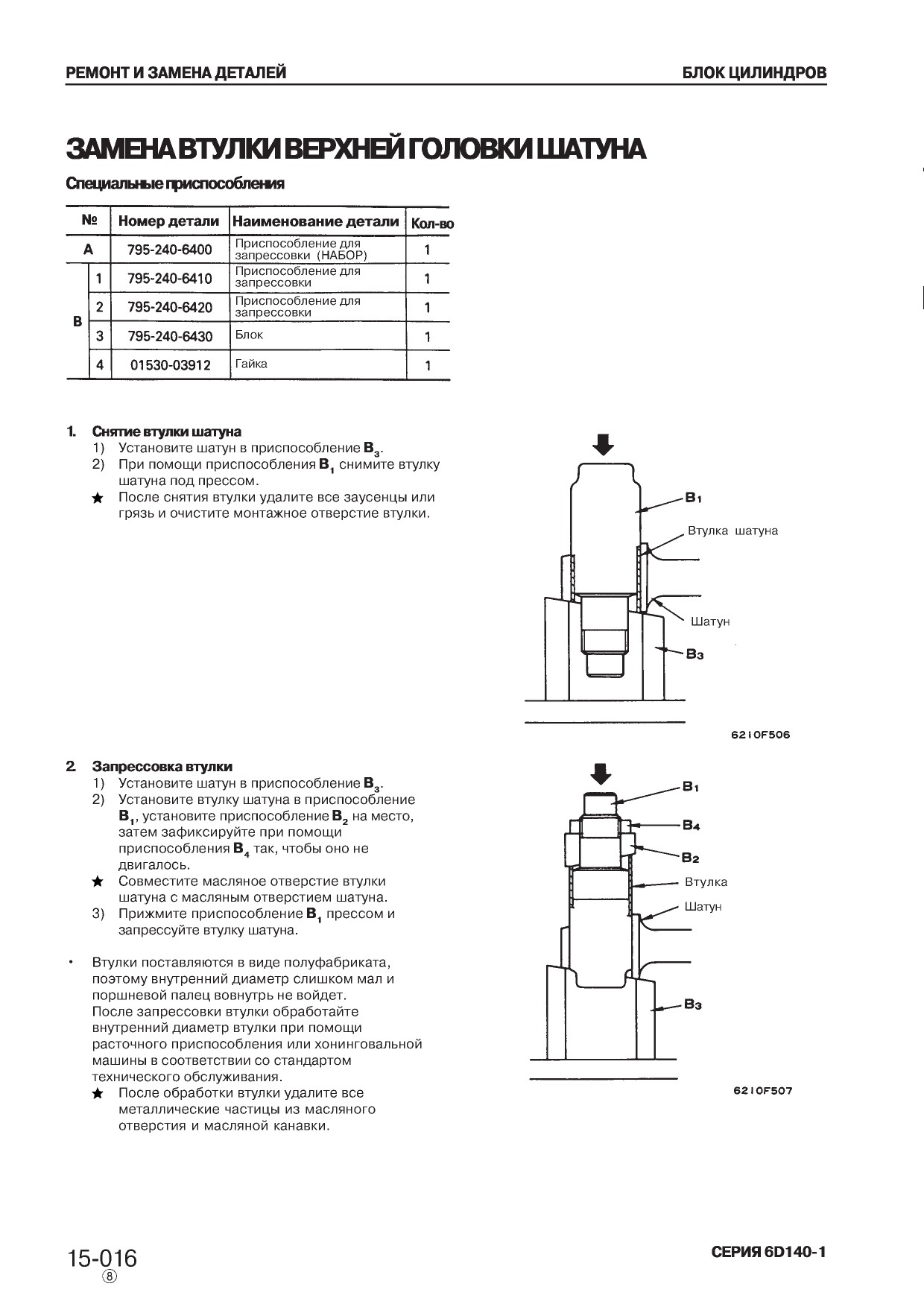

ЗАМЕНА ВТУЛКИ ВЕРХНЕЙ ГОЛОВКИ ШАТУНА
