ДВИГАТЕЛЬ

13 РАЗБОРКА И СБОРКА
ОБЩЕЕ

РАЗБОРКА.................................................13-002

СБОРКА.....................................................13-020

ТУРБОНАГНЕТАТЕЛЬ

РАЗБОРКА.................................................13-048

СБОРКА.....................................................13-052

ВЫХЛОПНОЙ ТОРМОЗ

РАЗБОРКА И СБОРКА................................13-056
★ В этом разделе рассматриваются процедуры как разборки, так и сборки, при этом главное внимание уделено двигателю SA6D140-1 в случае использования стенда для капремонта.

if Когда серийные номера машины и/или блока двигателя различаются или когда

двигатель не имеет последующего охладителя, то некоторые упомянутые процедуры могут отличаться в деталях, однако основные моменты этих процедур одинаковы.

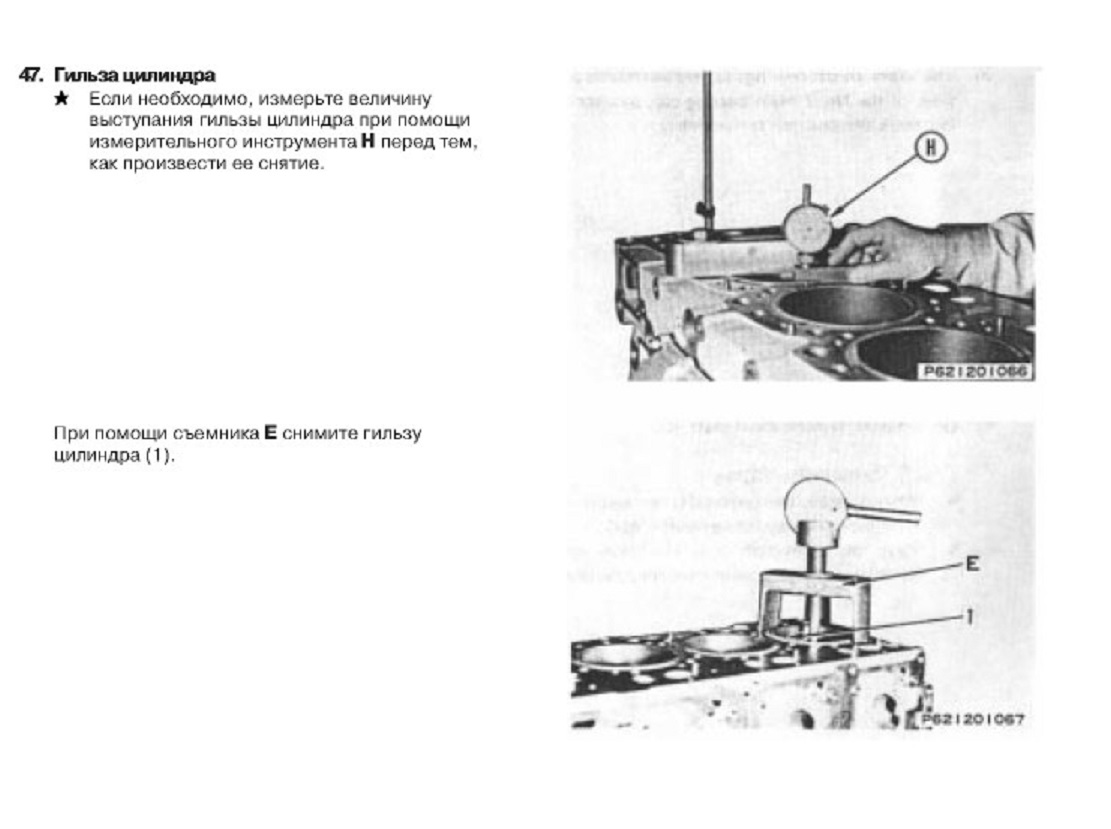

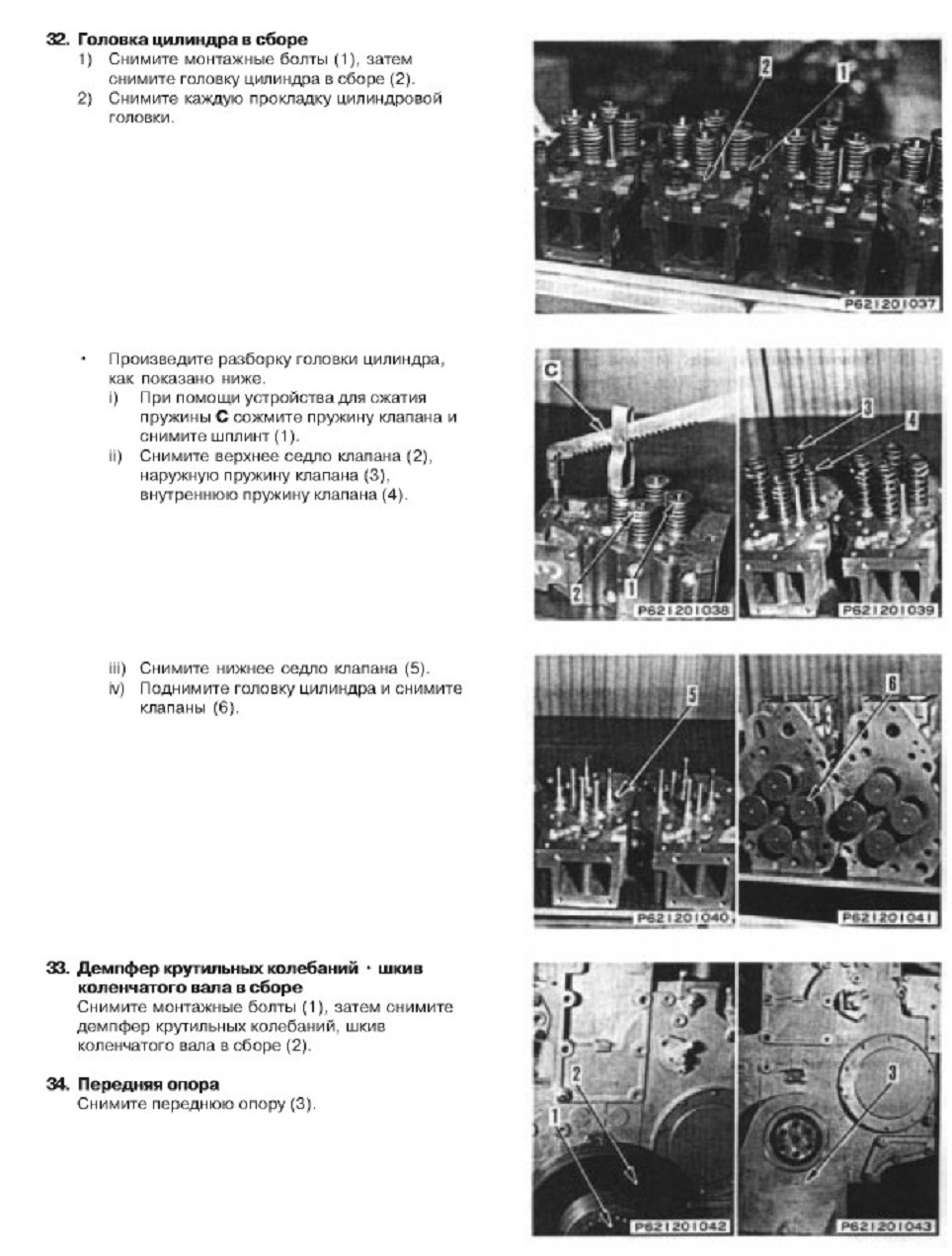

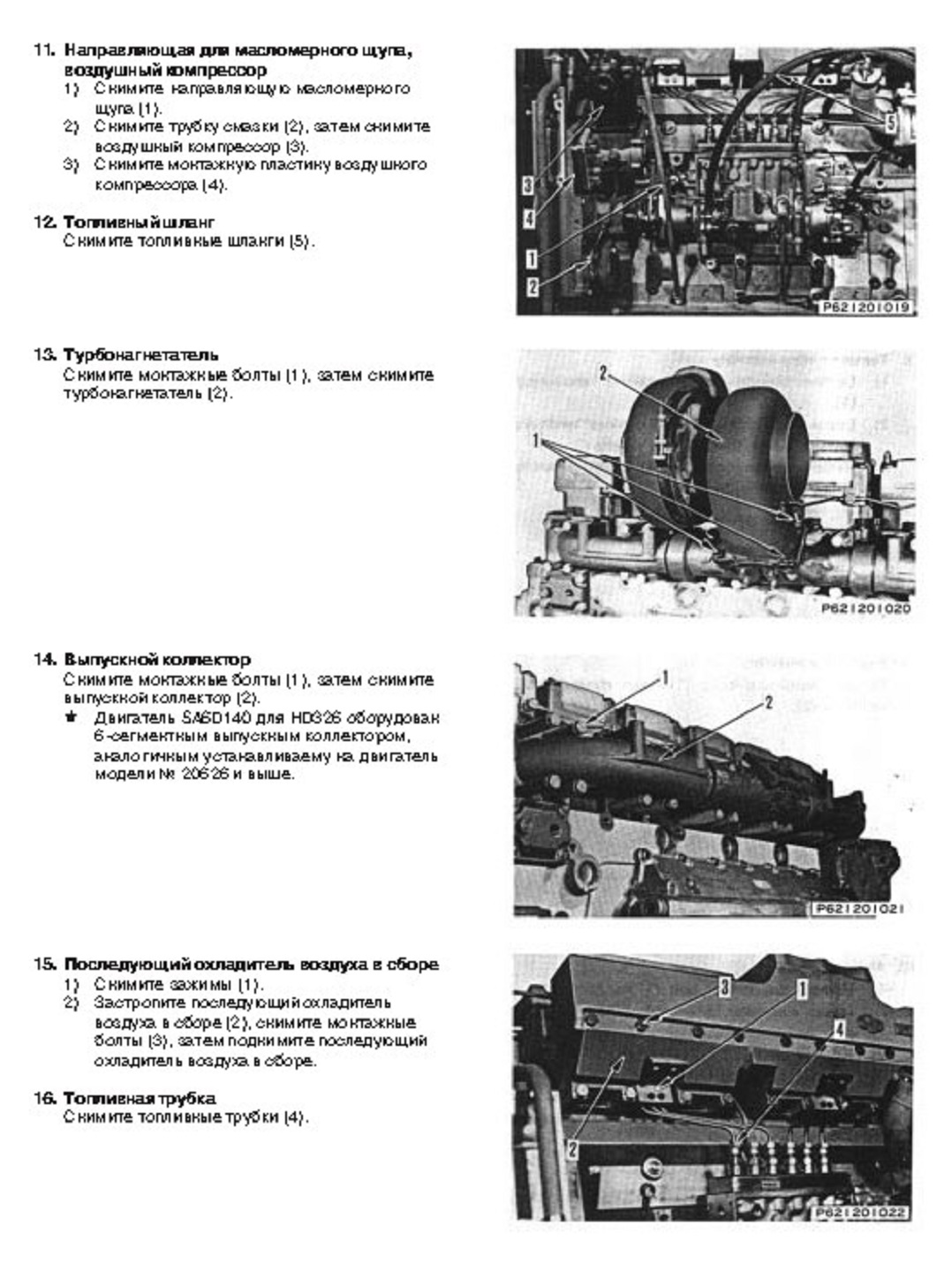

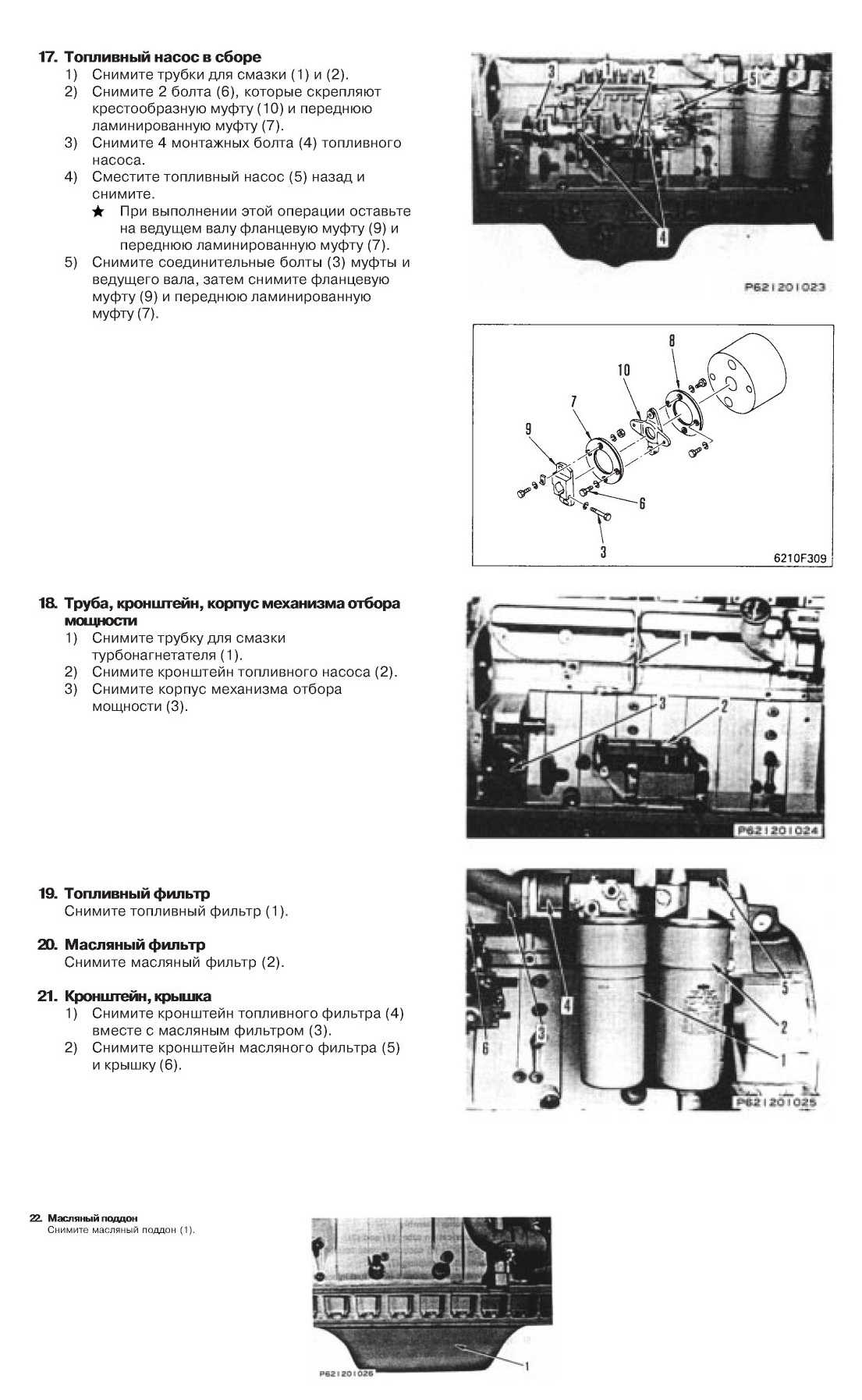

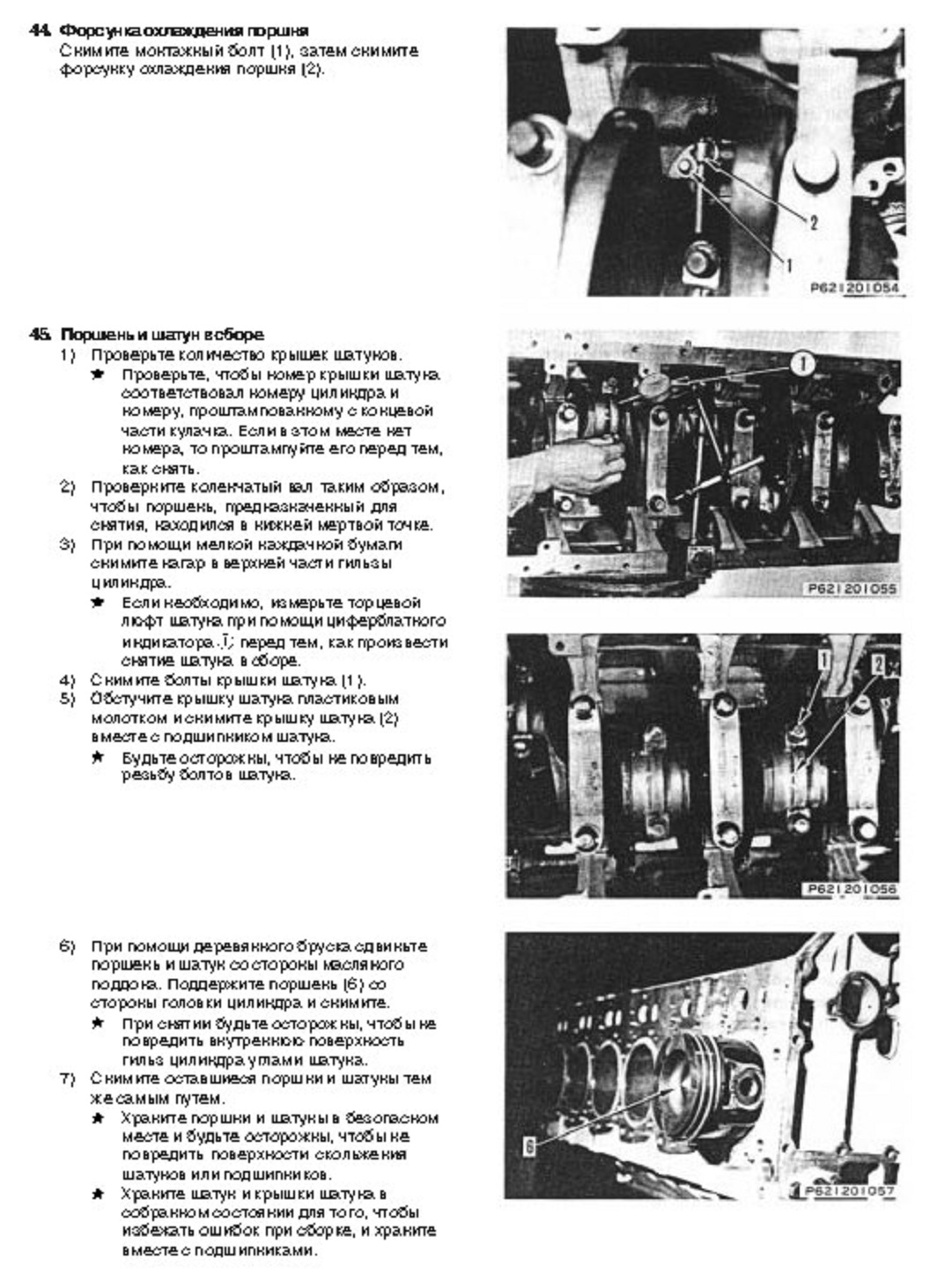

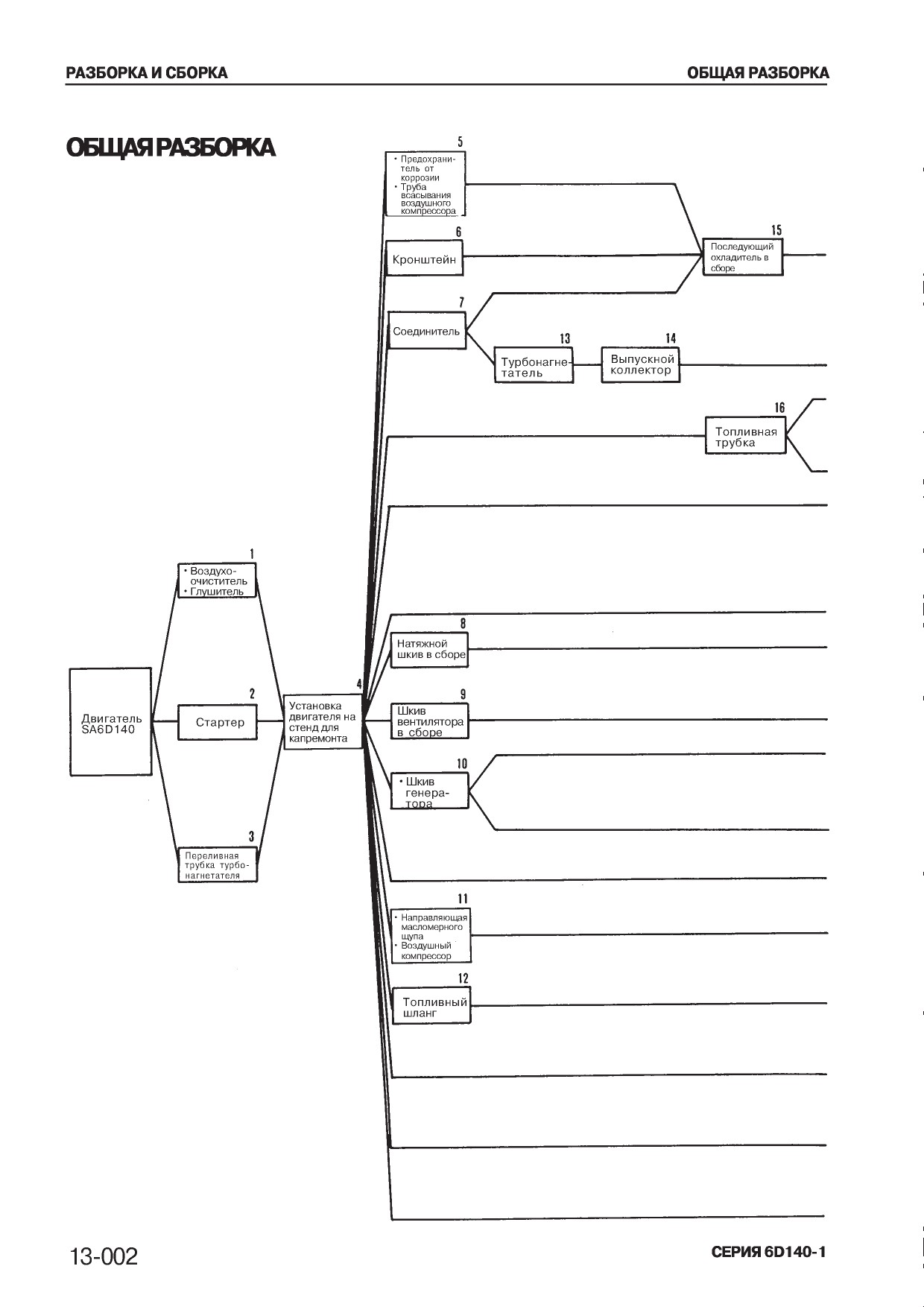

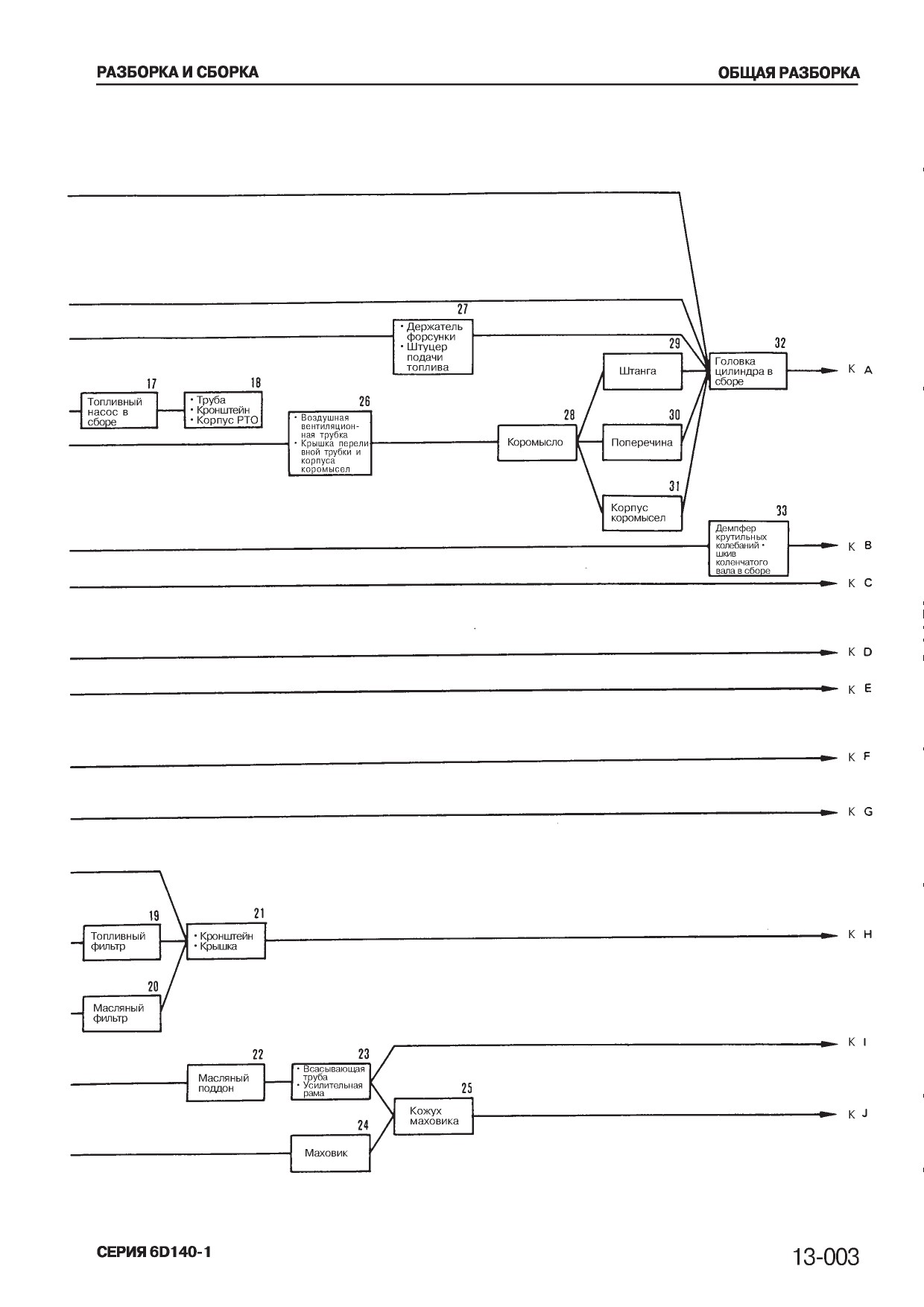

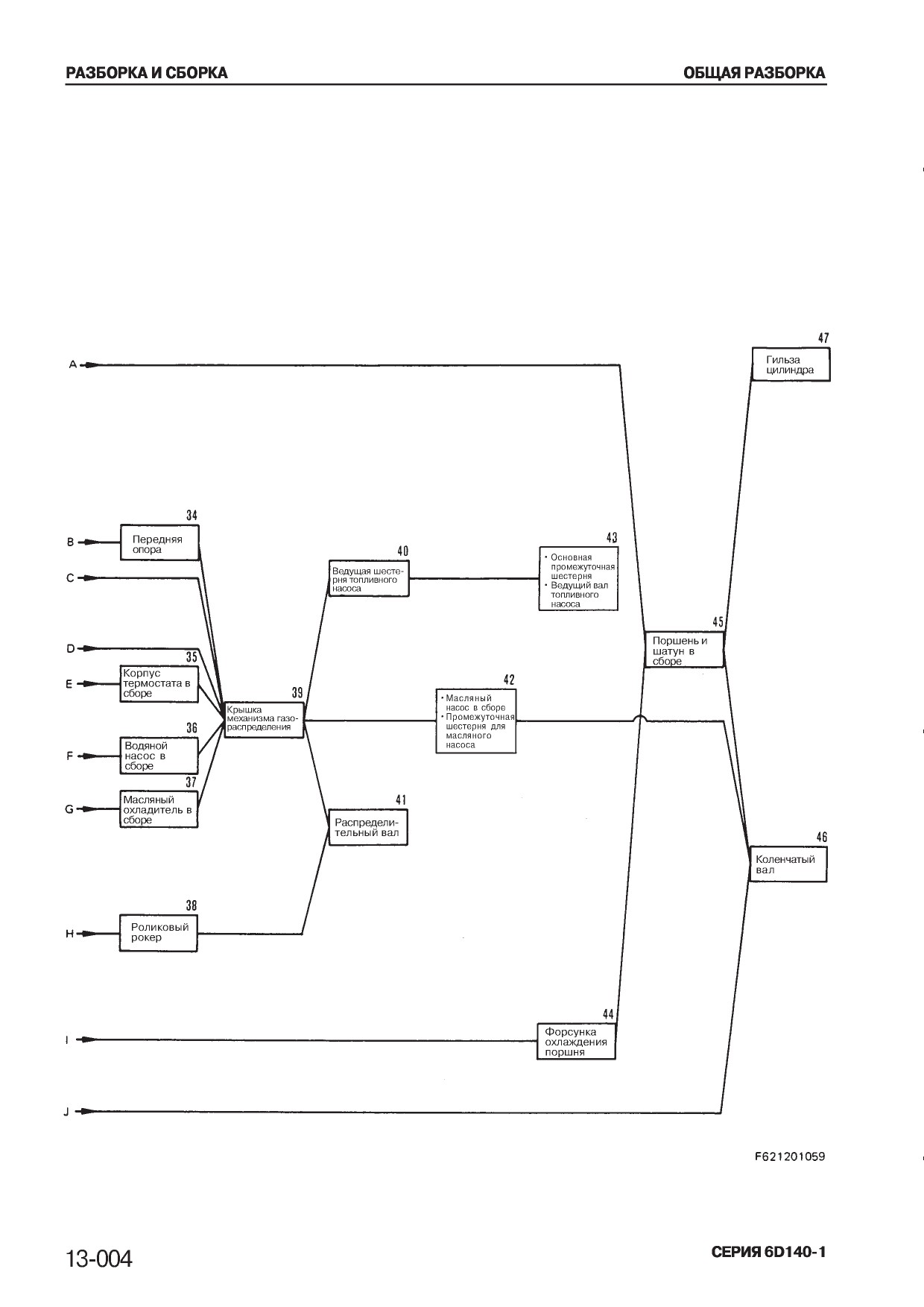

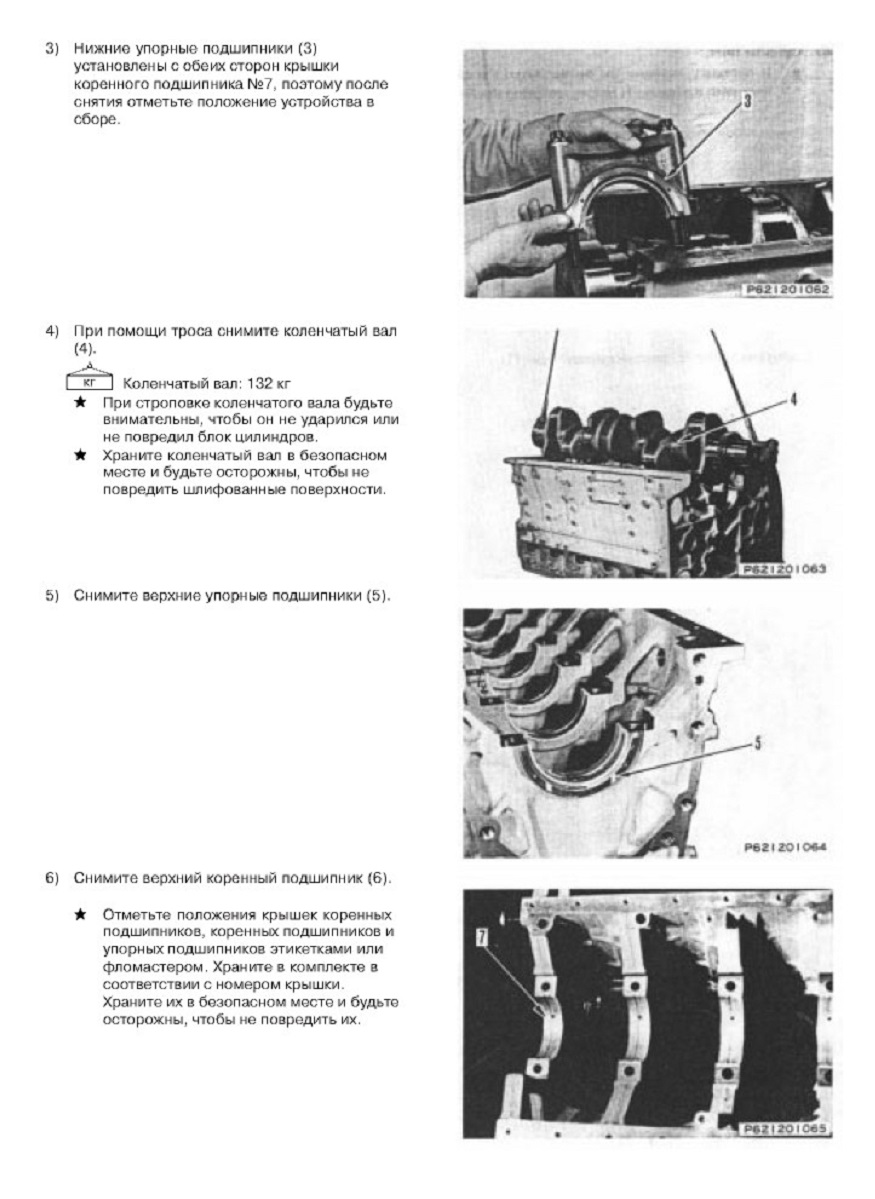

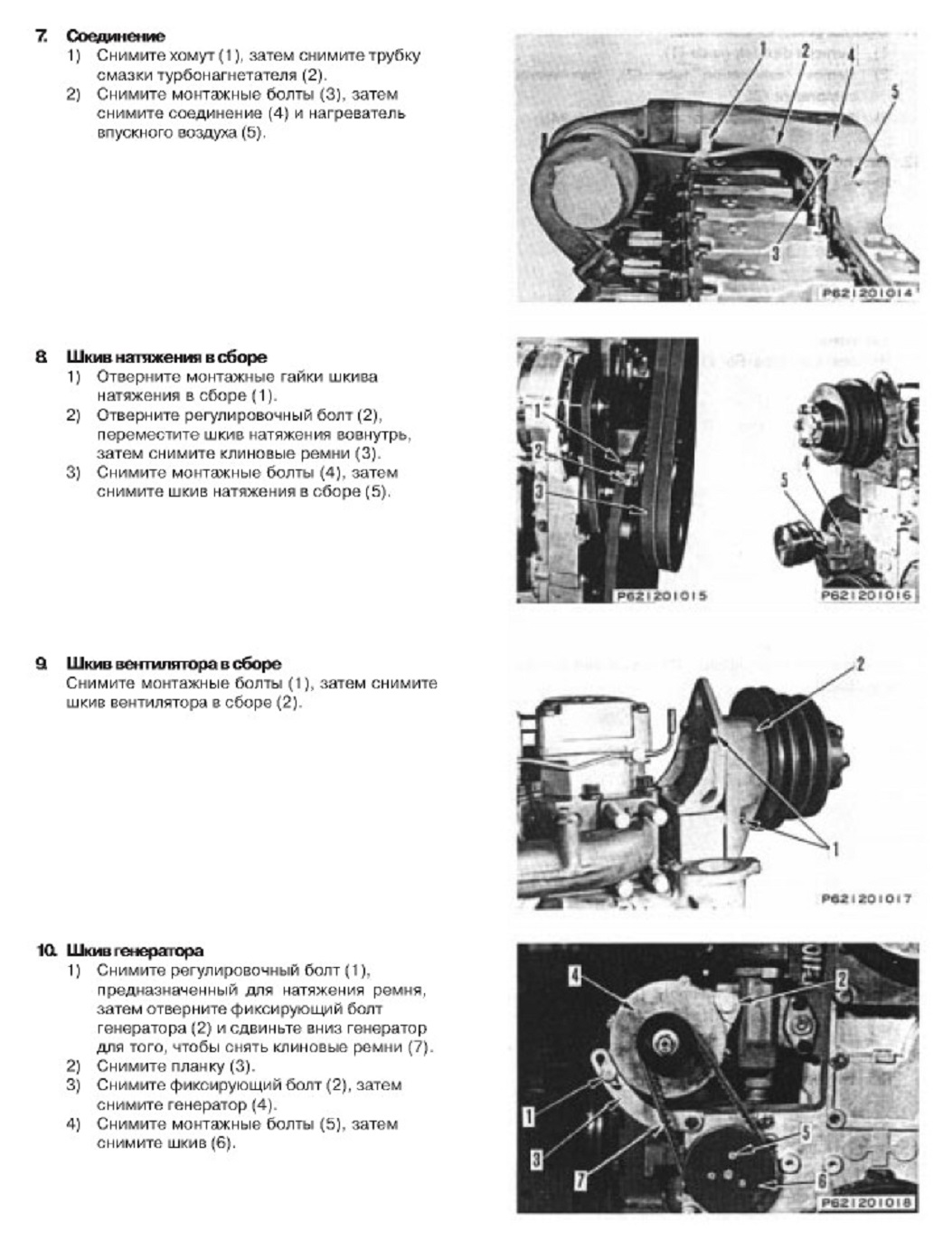

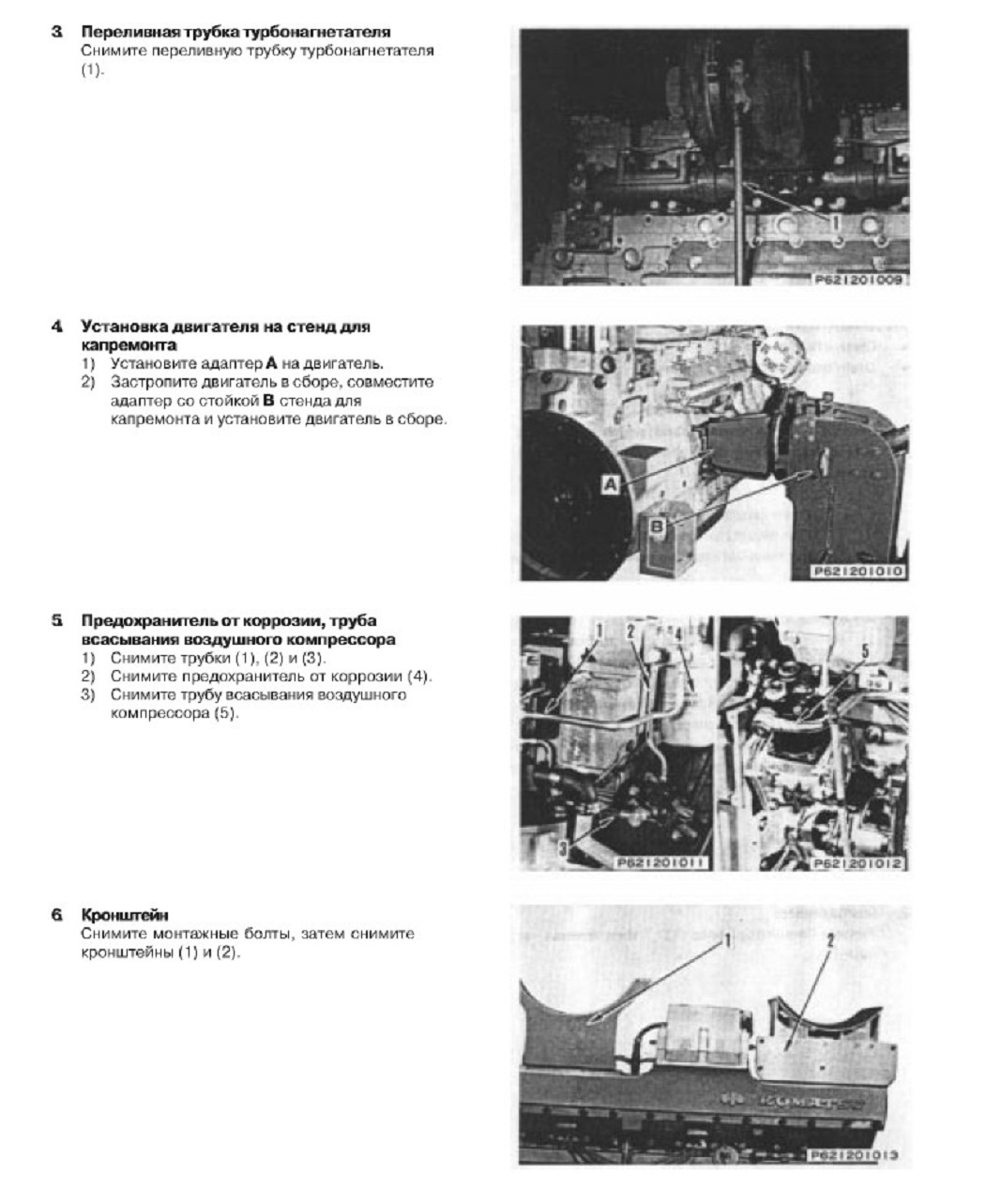

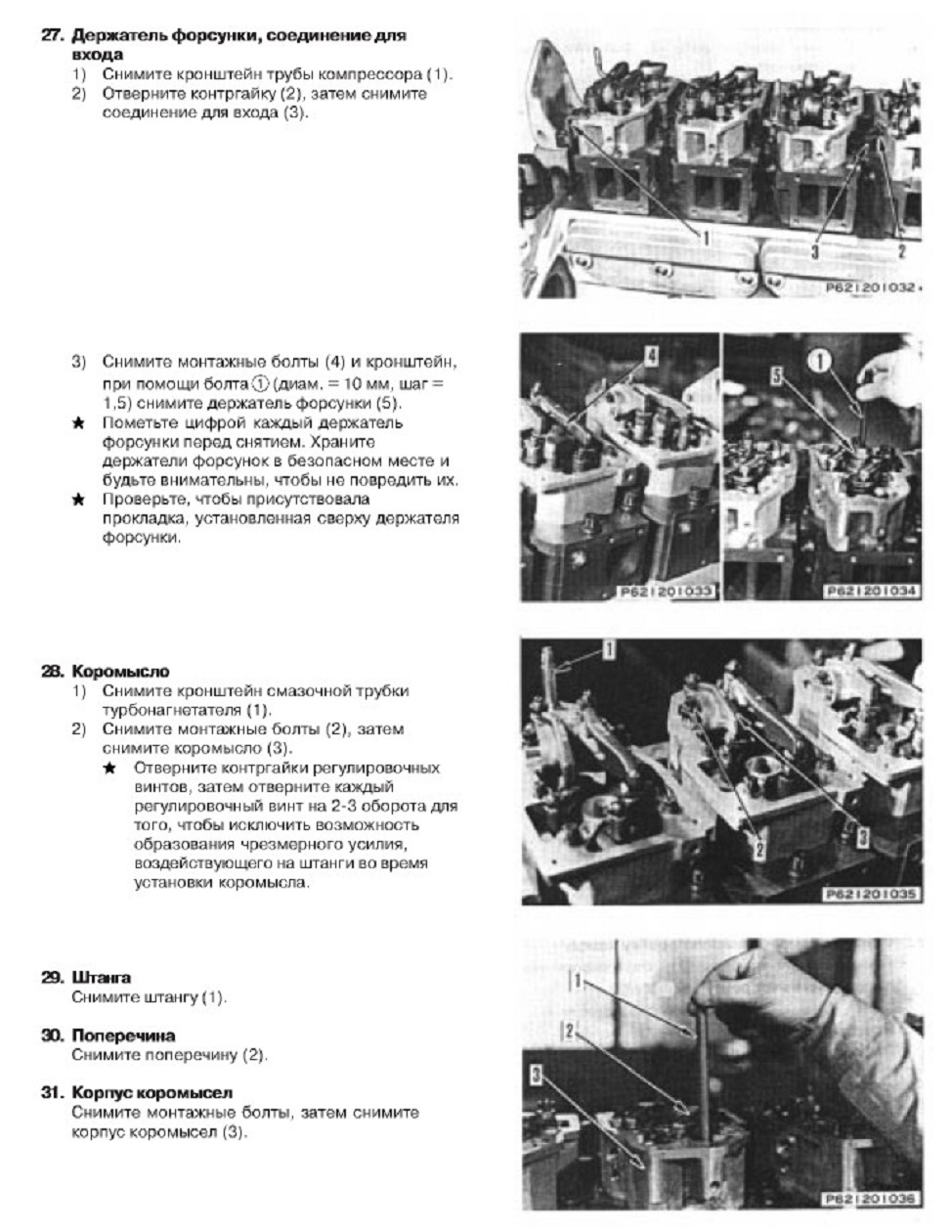

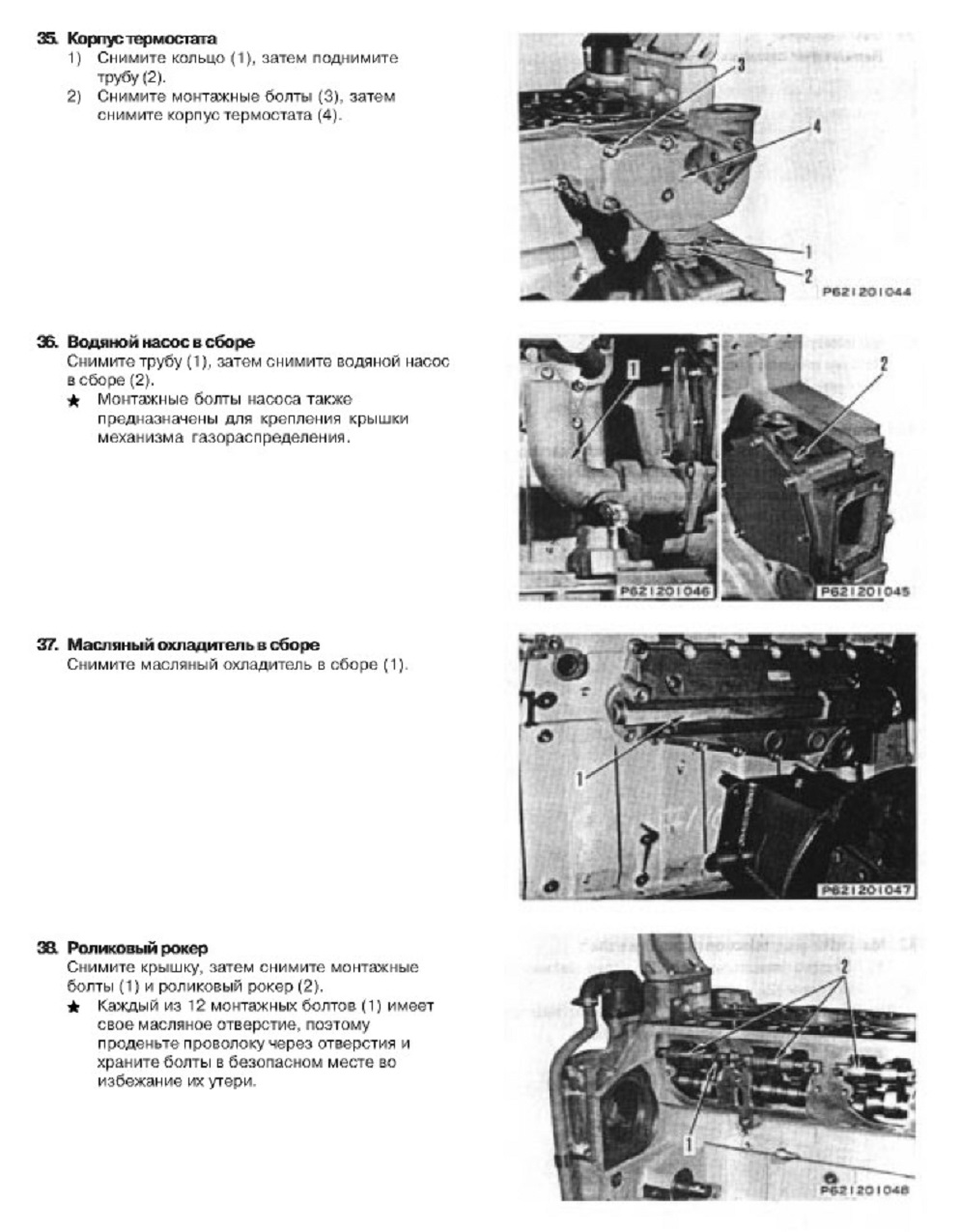

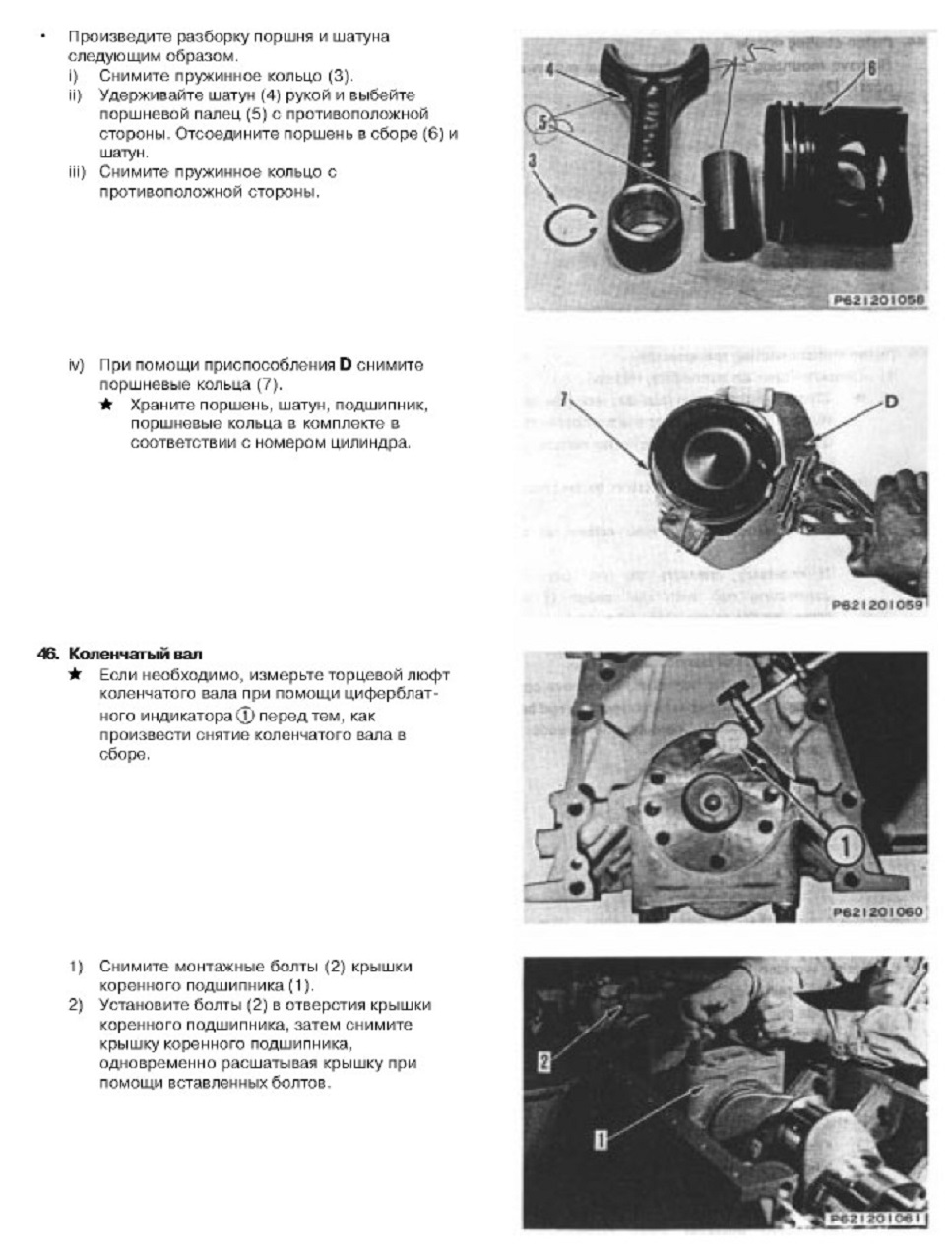

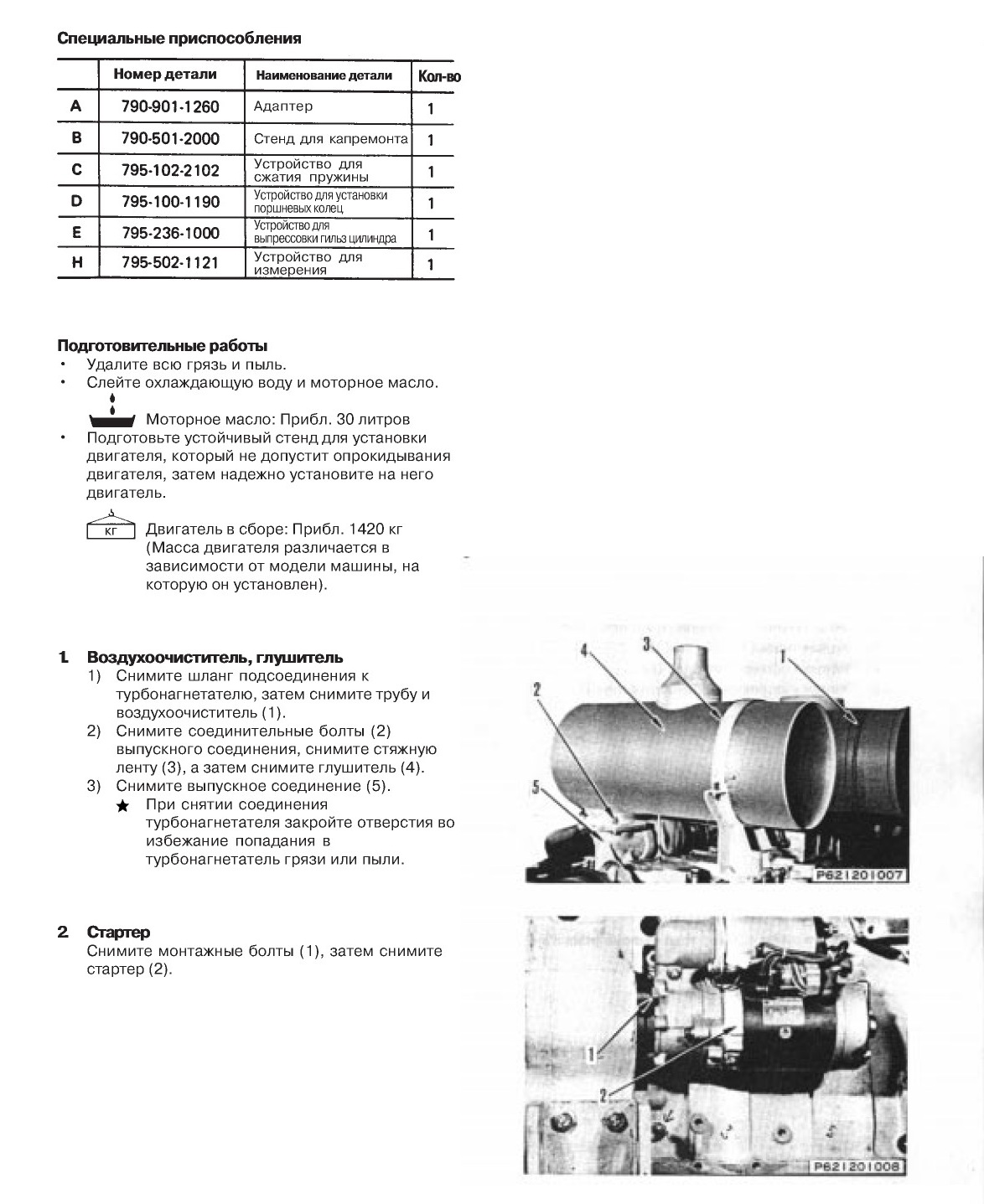

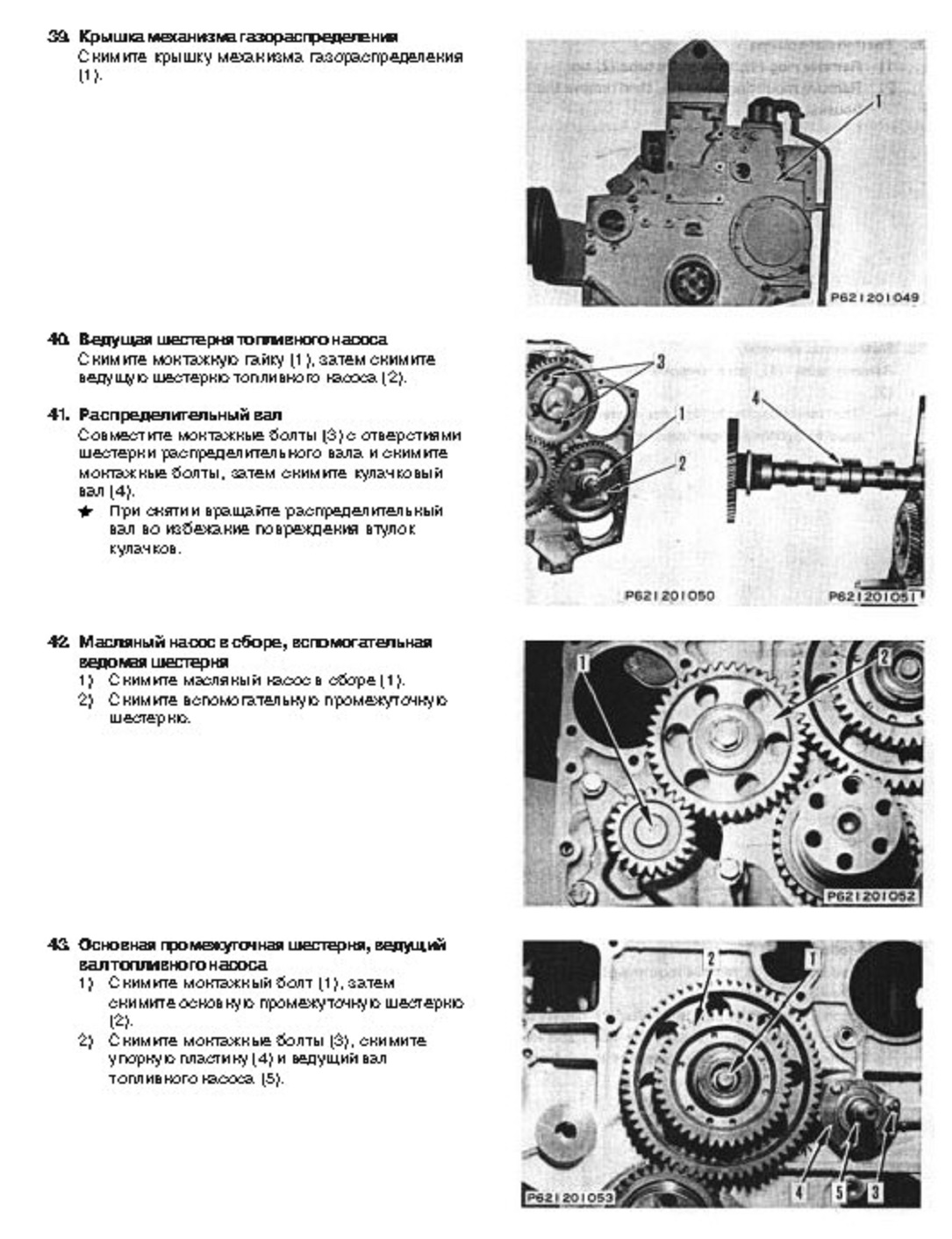

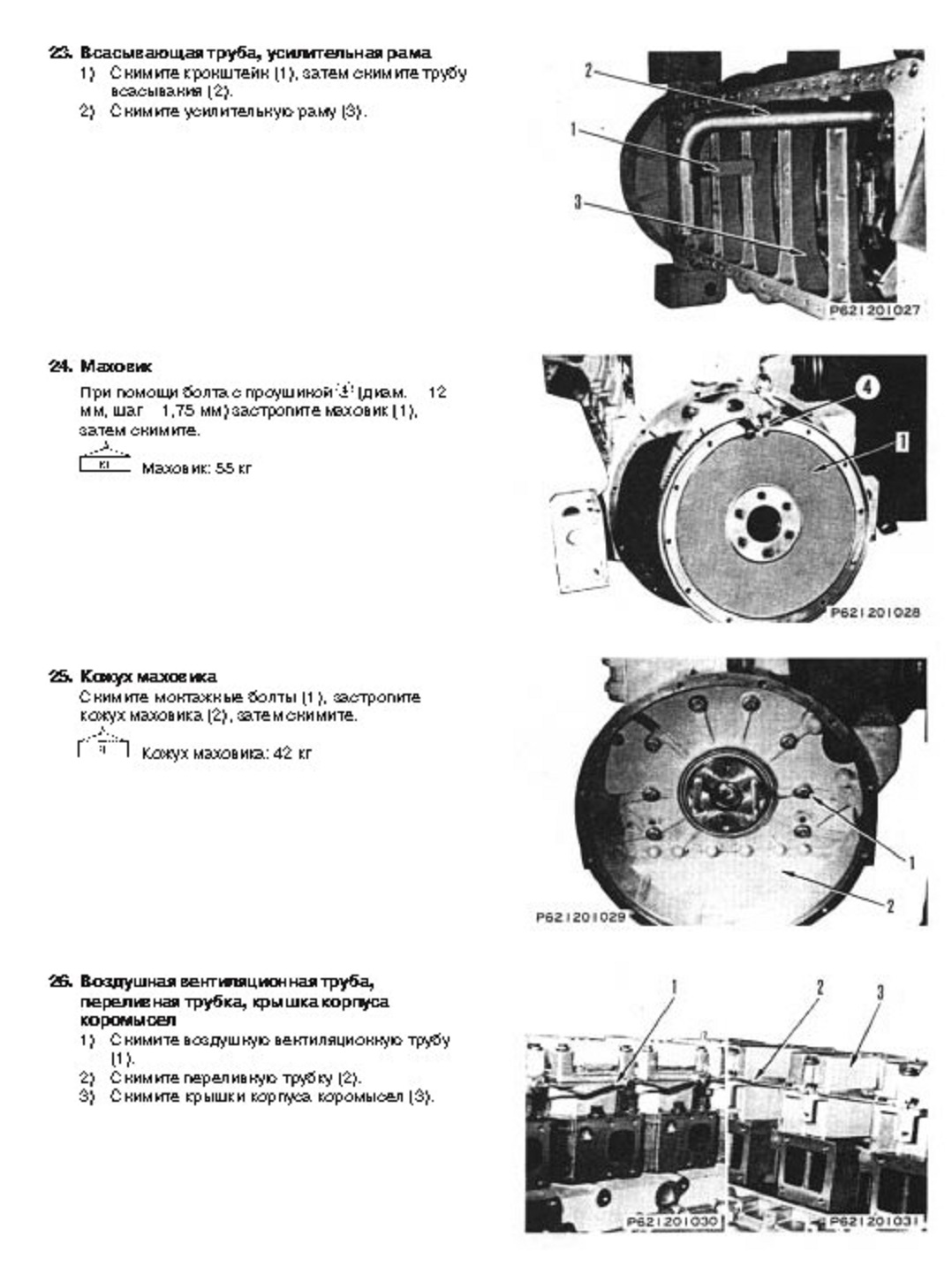

Общая разборка

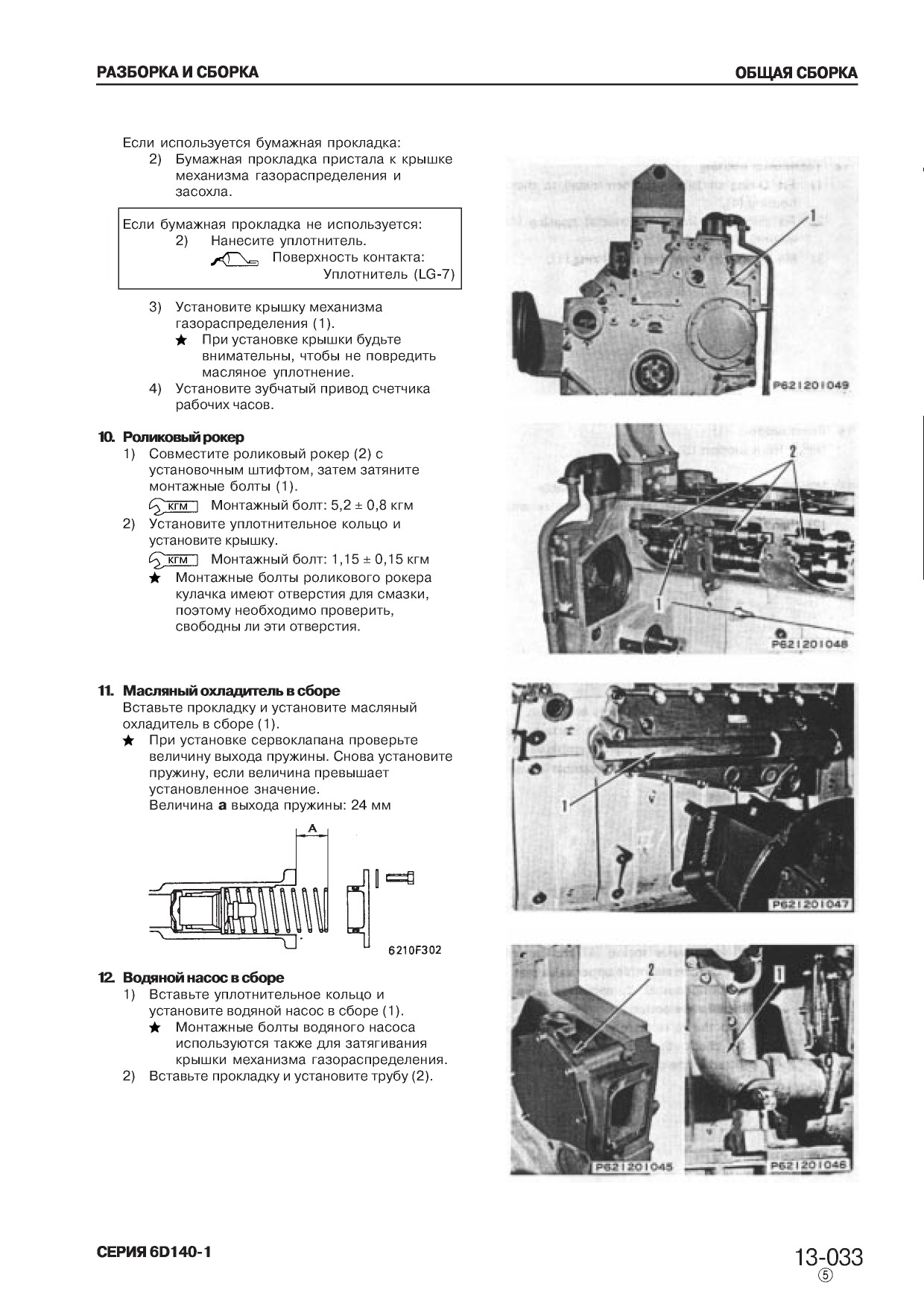

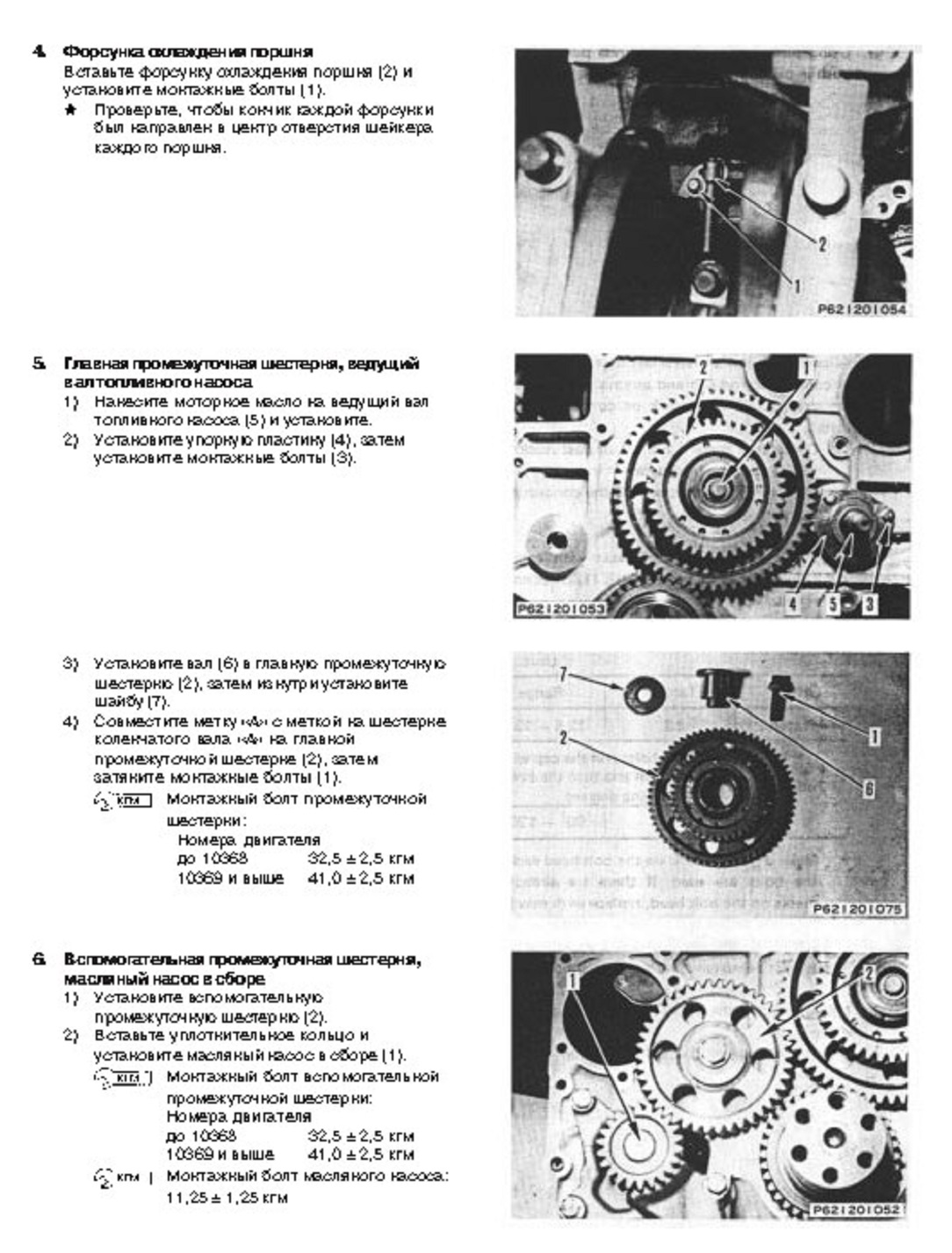

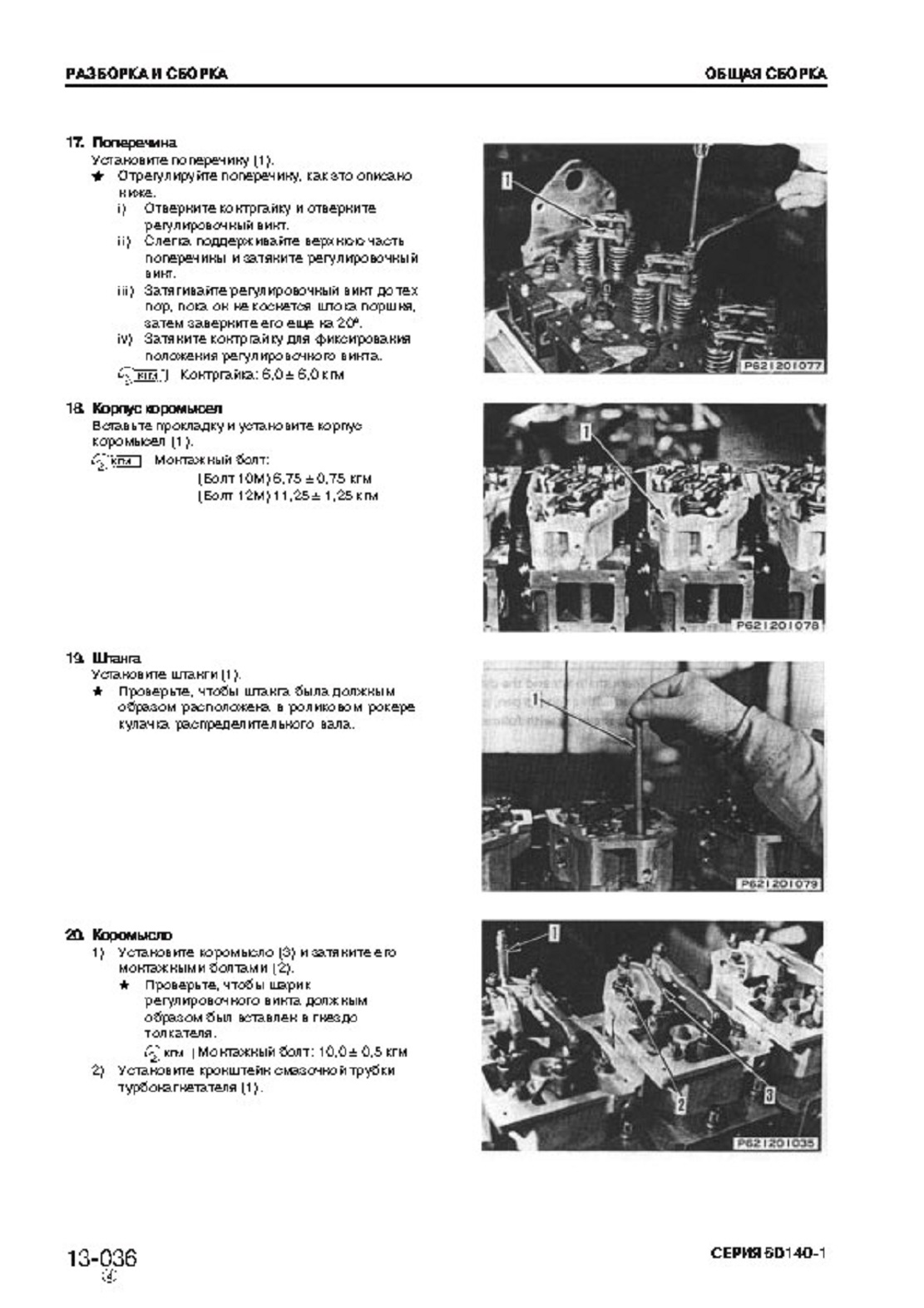

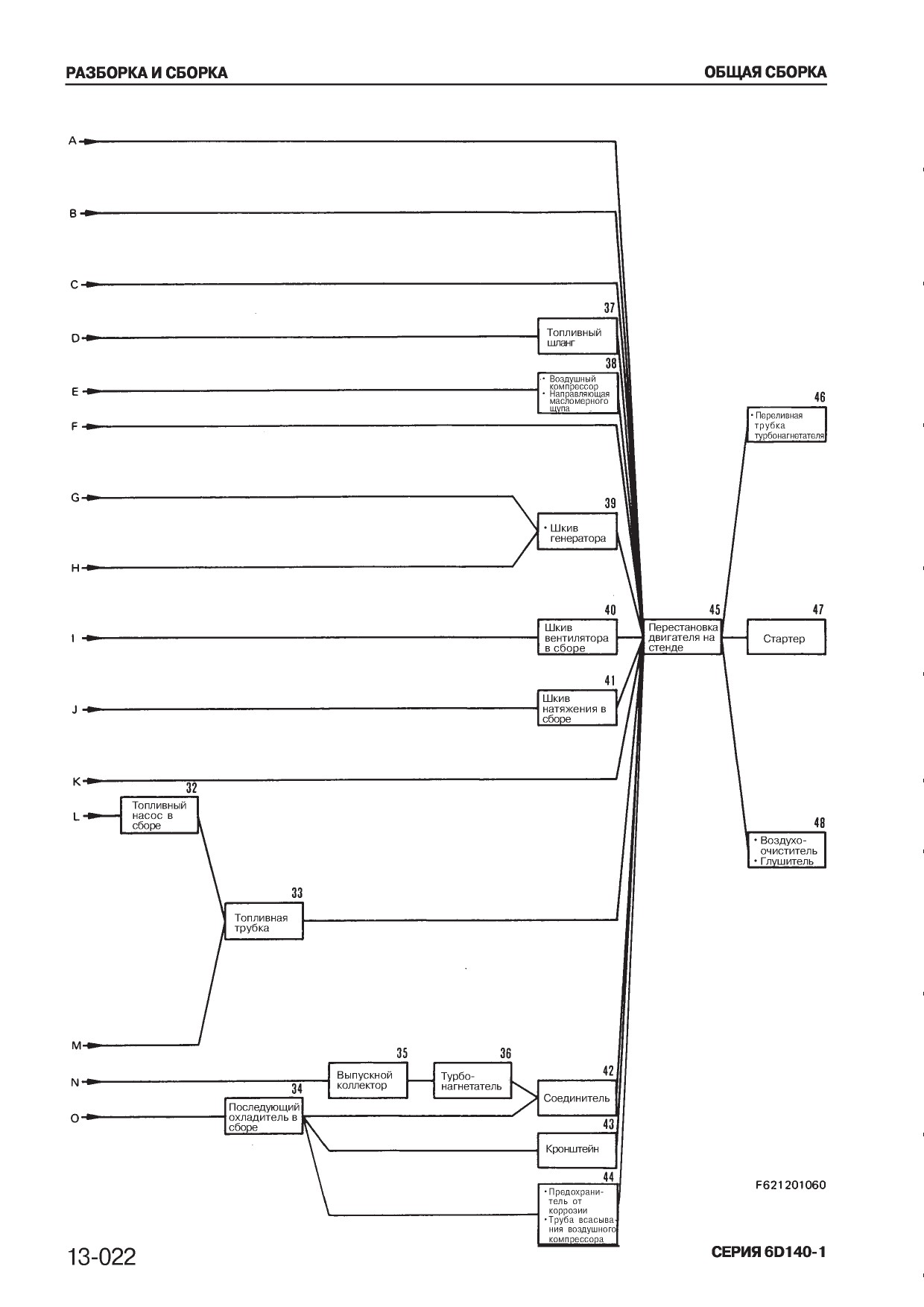

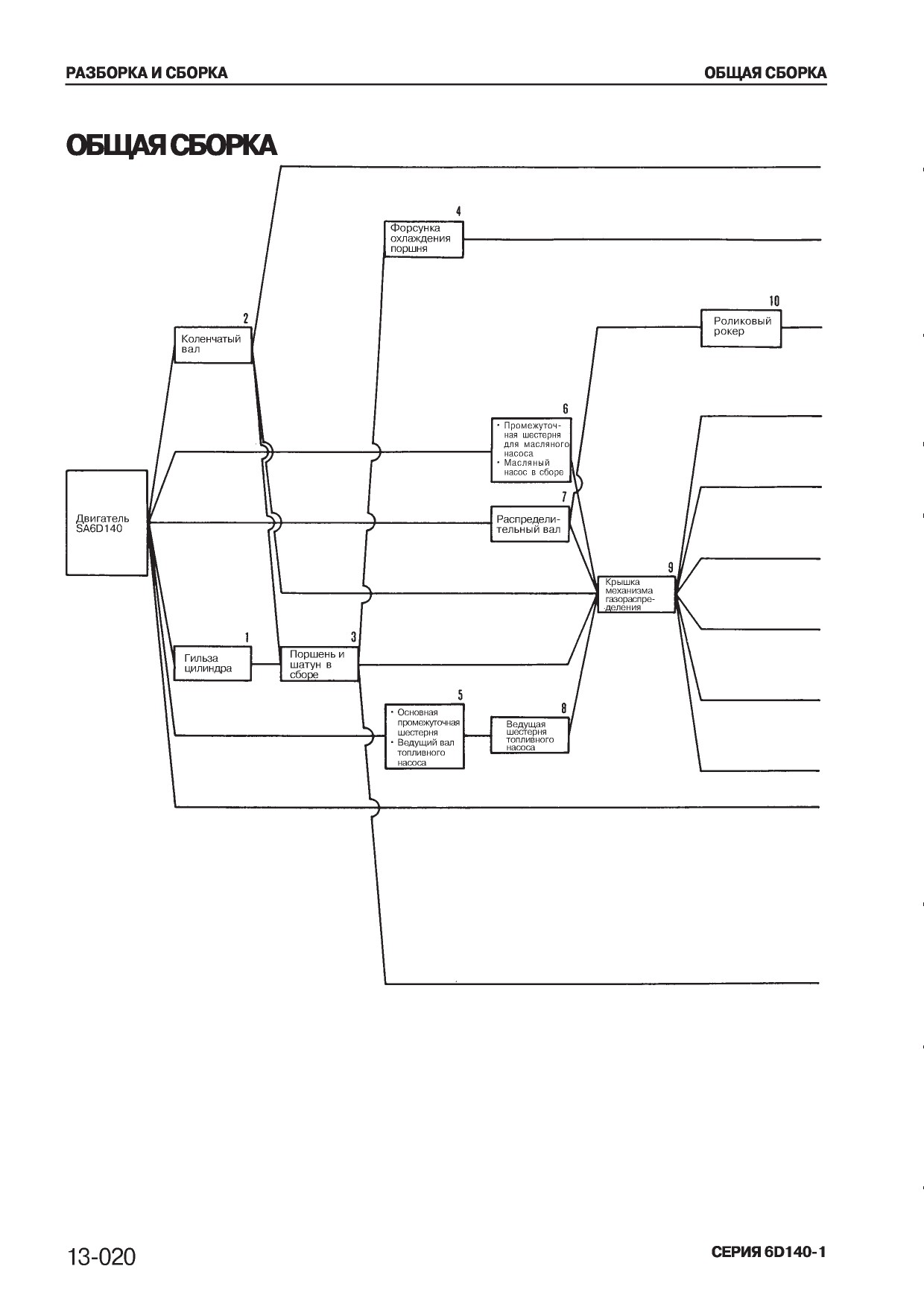

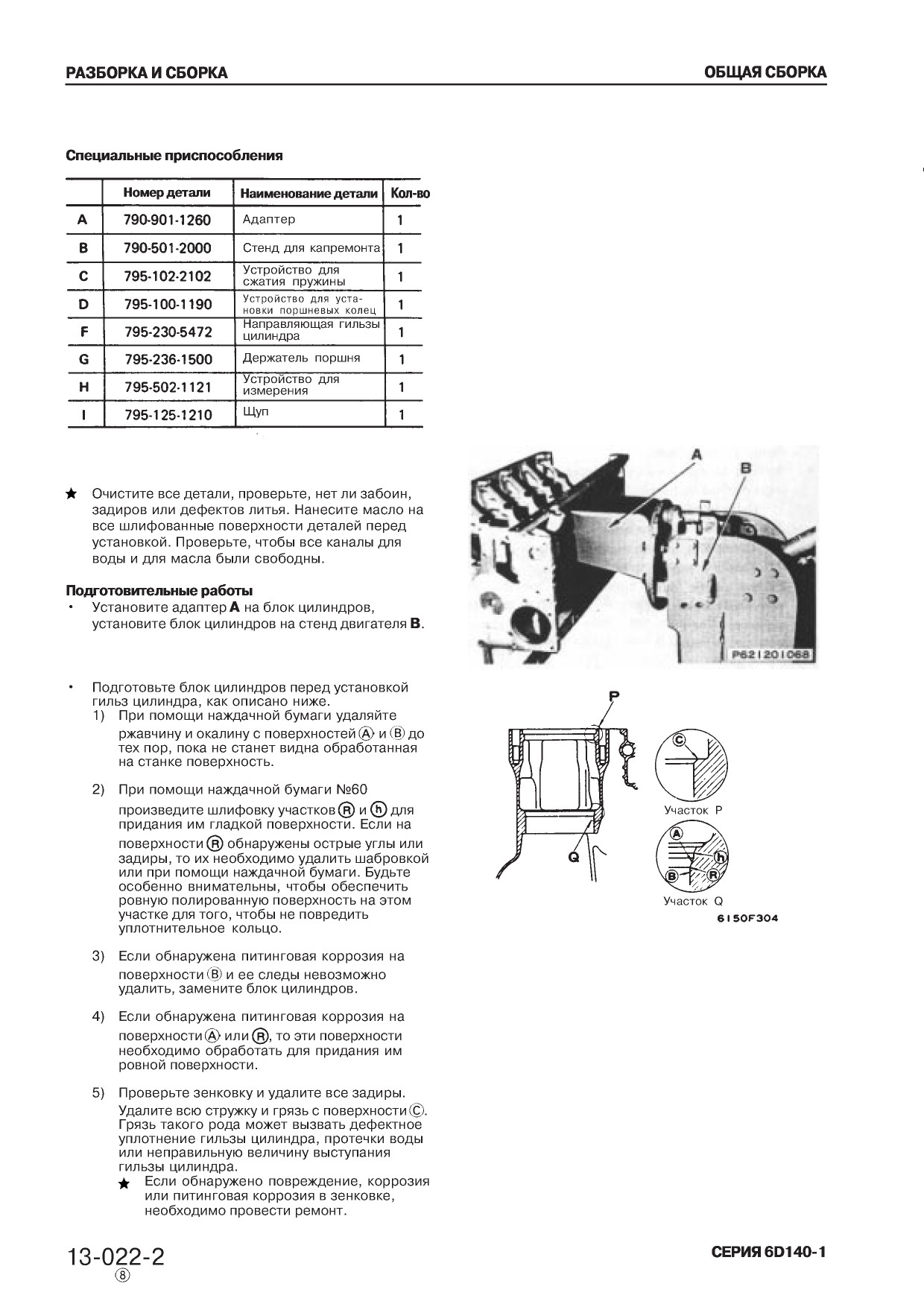

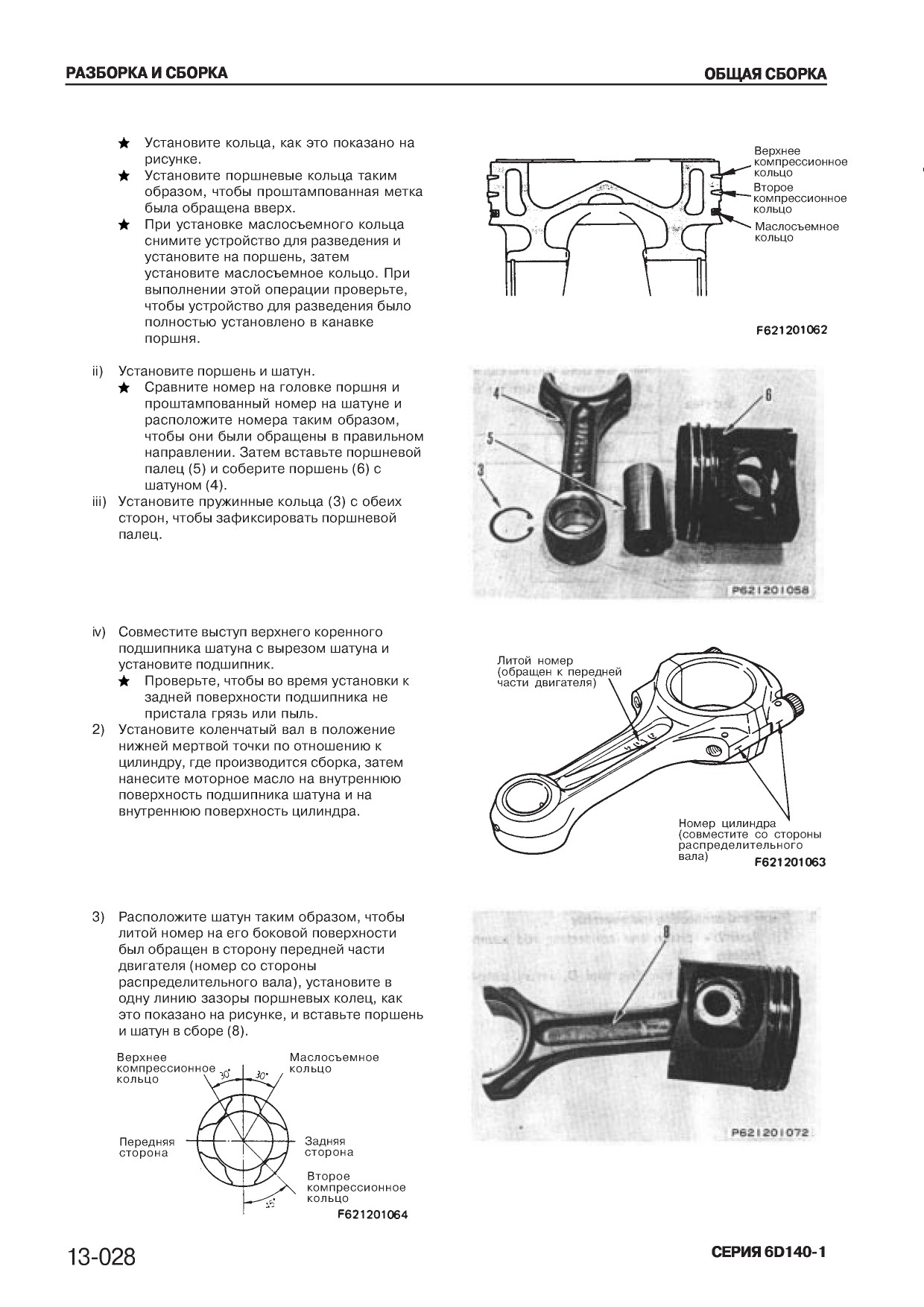

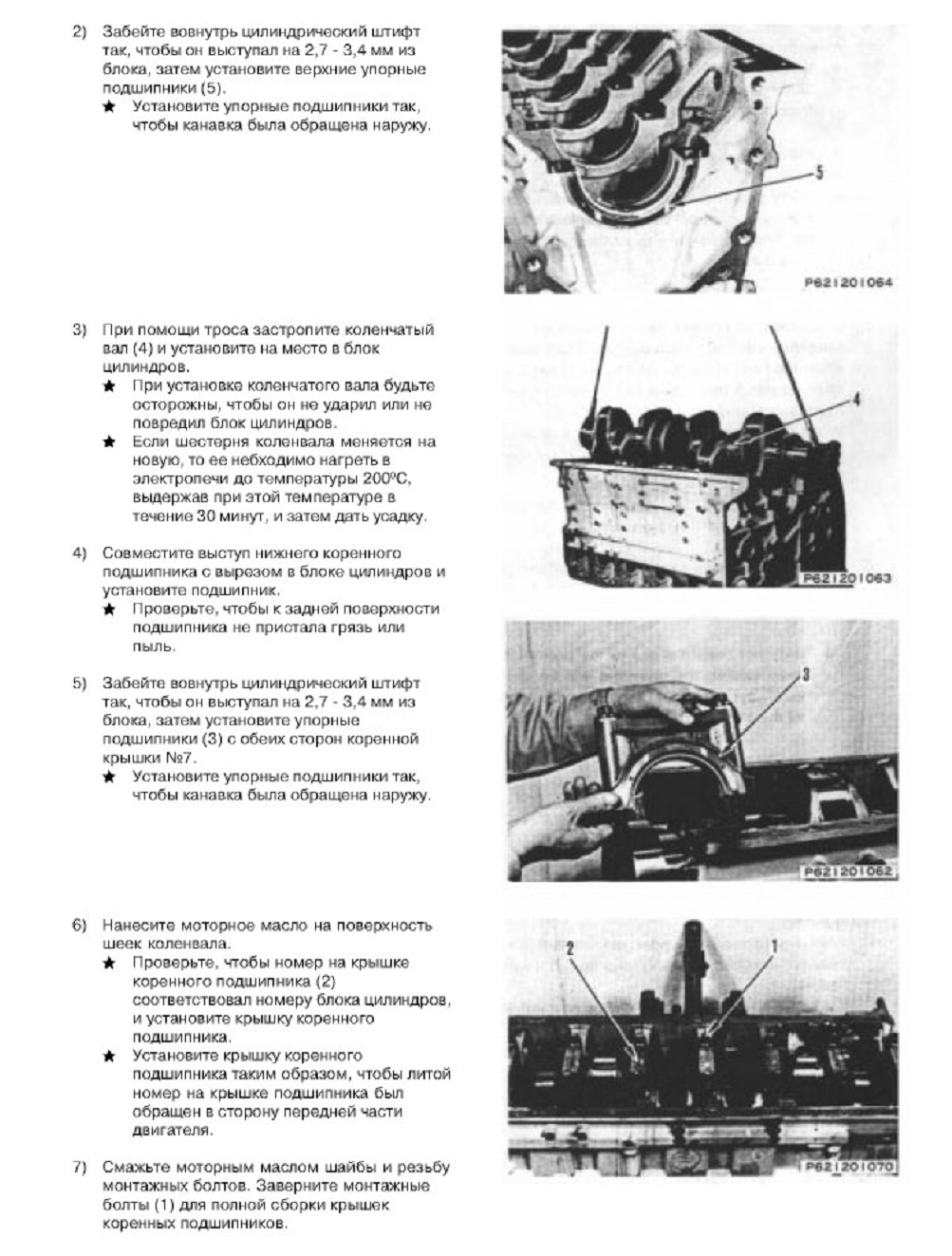

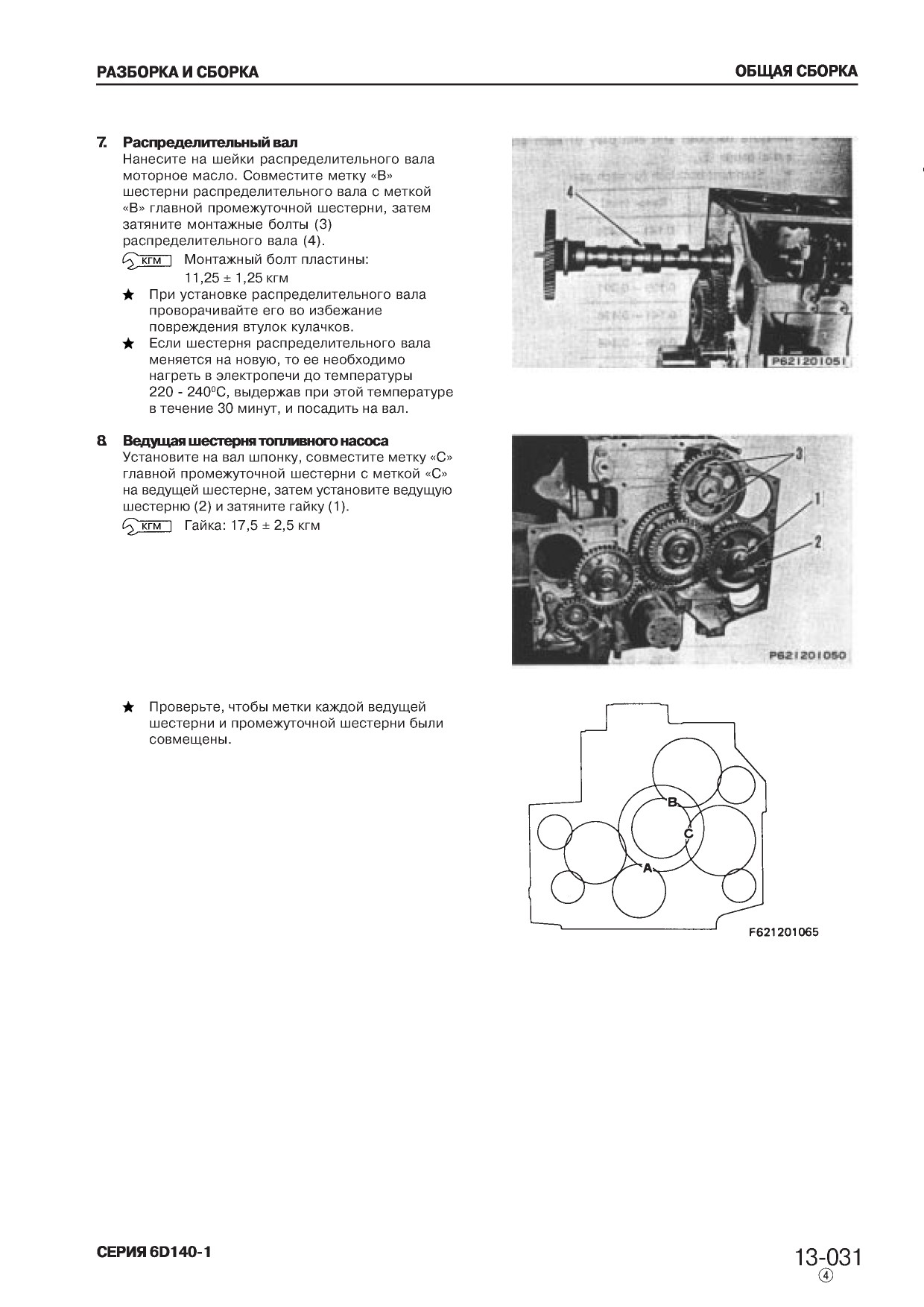

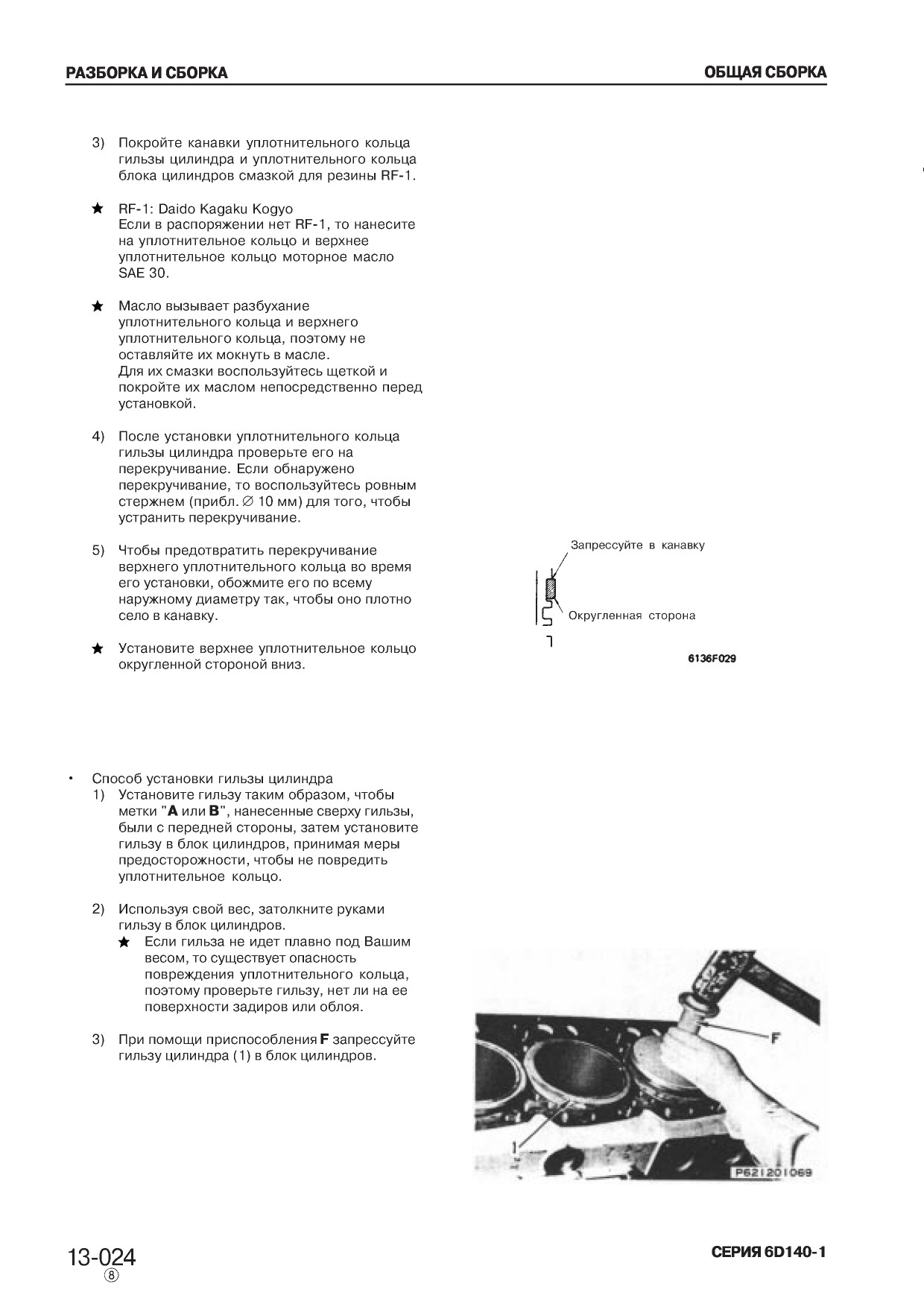

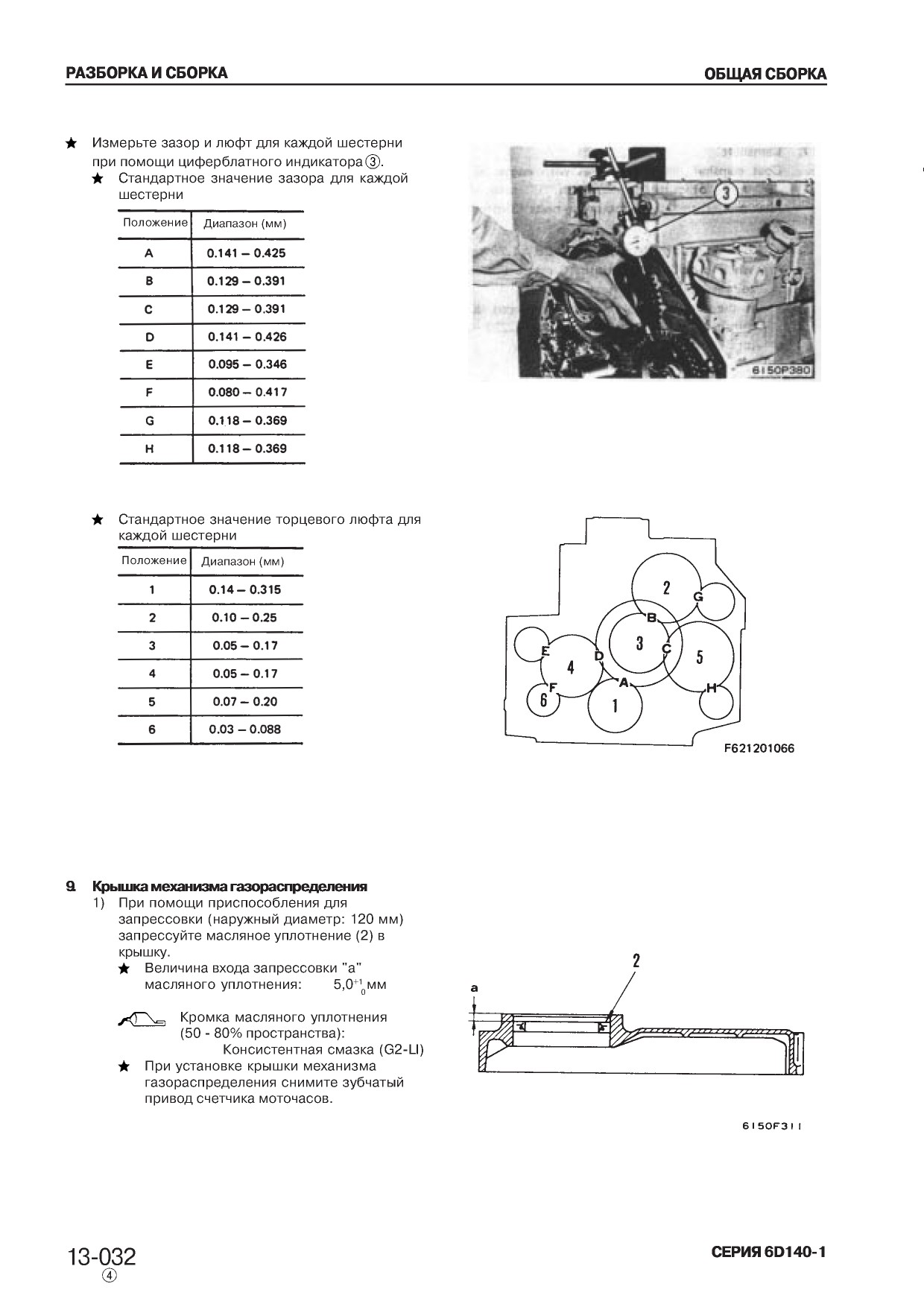

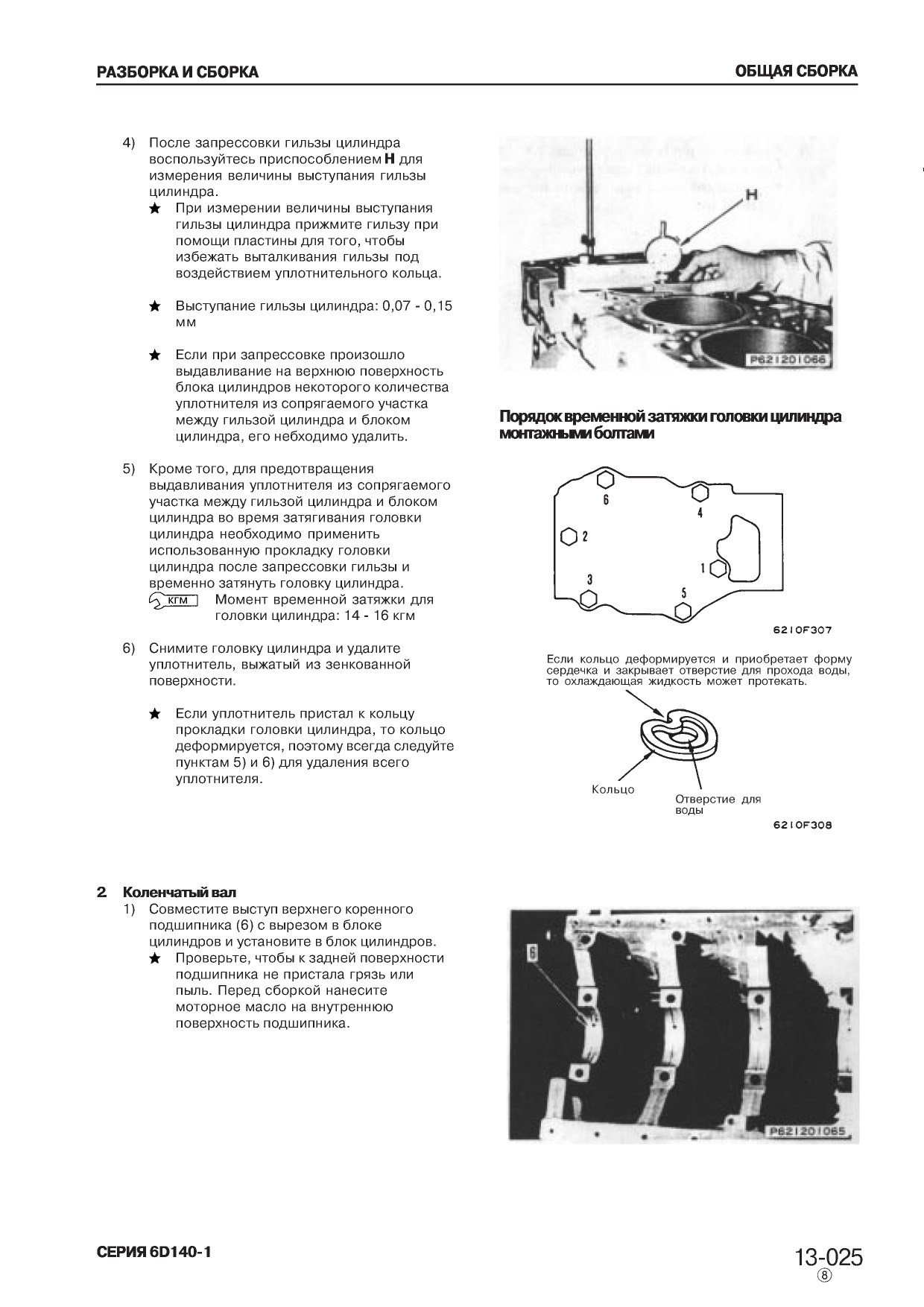

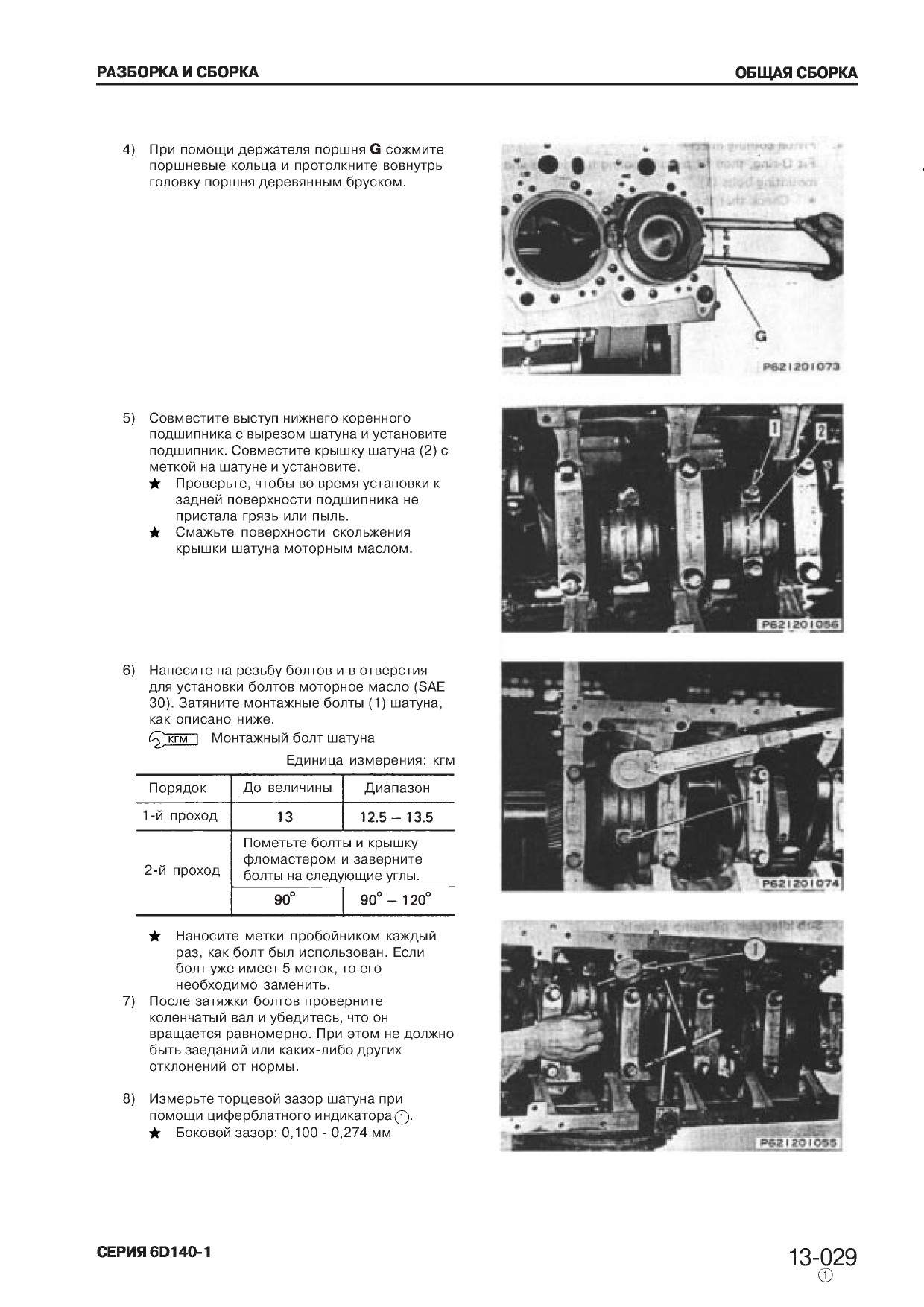

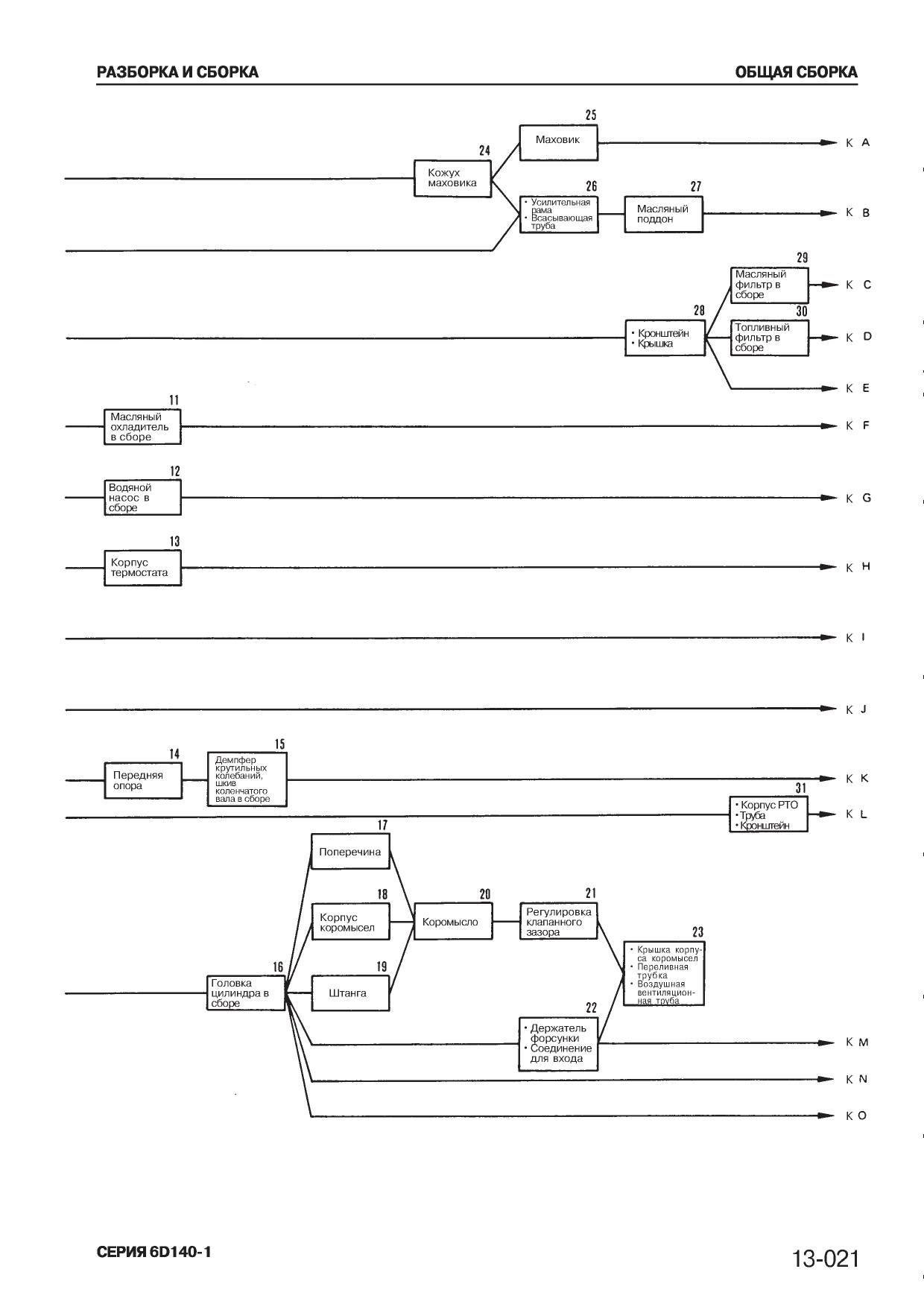

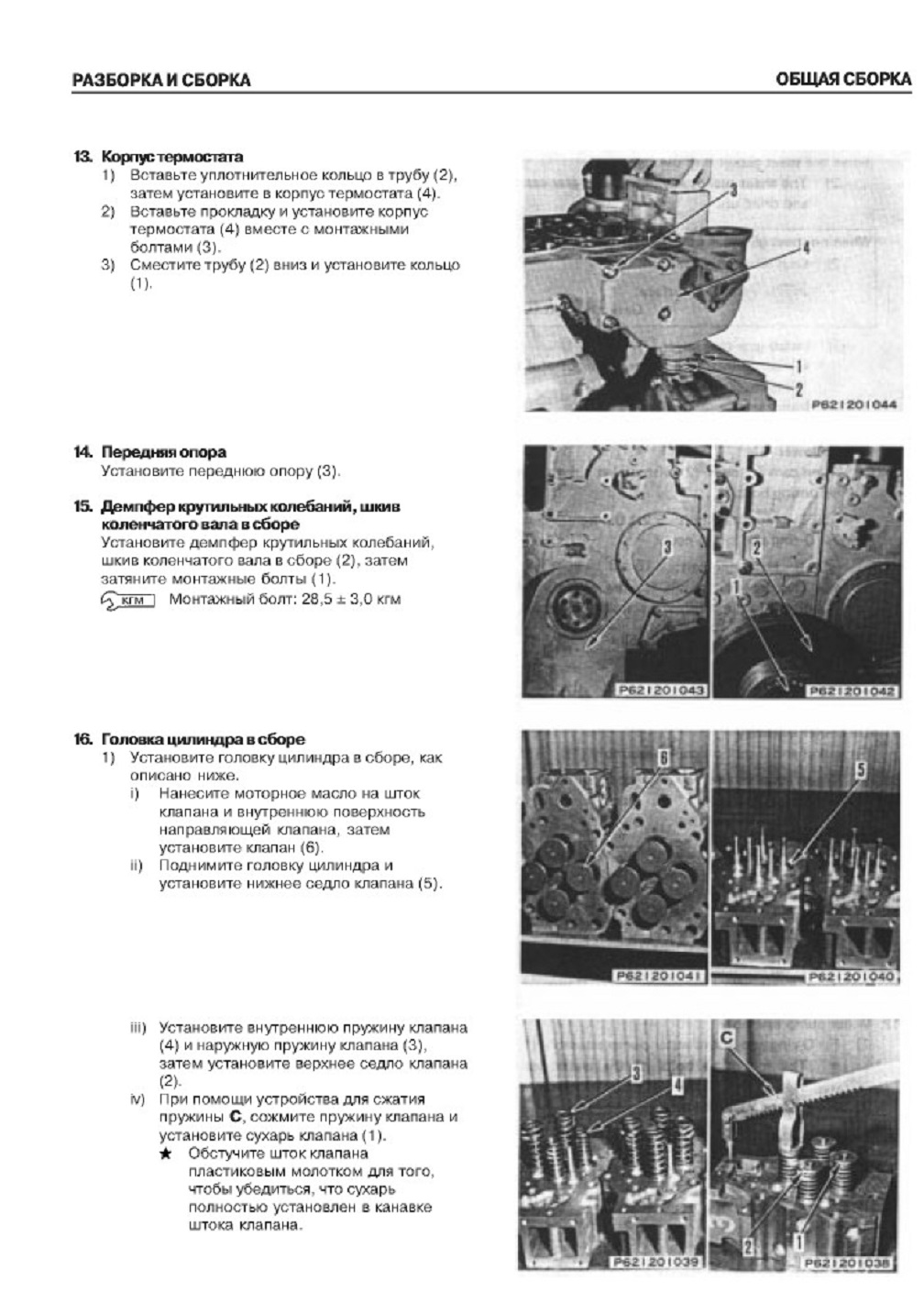

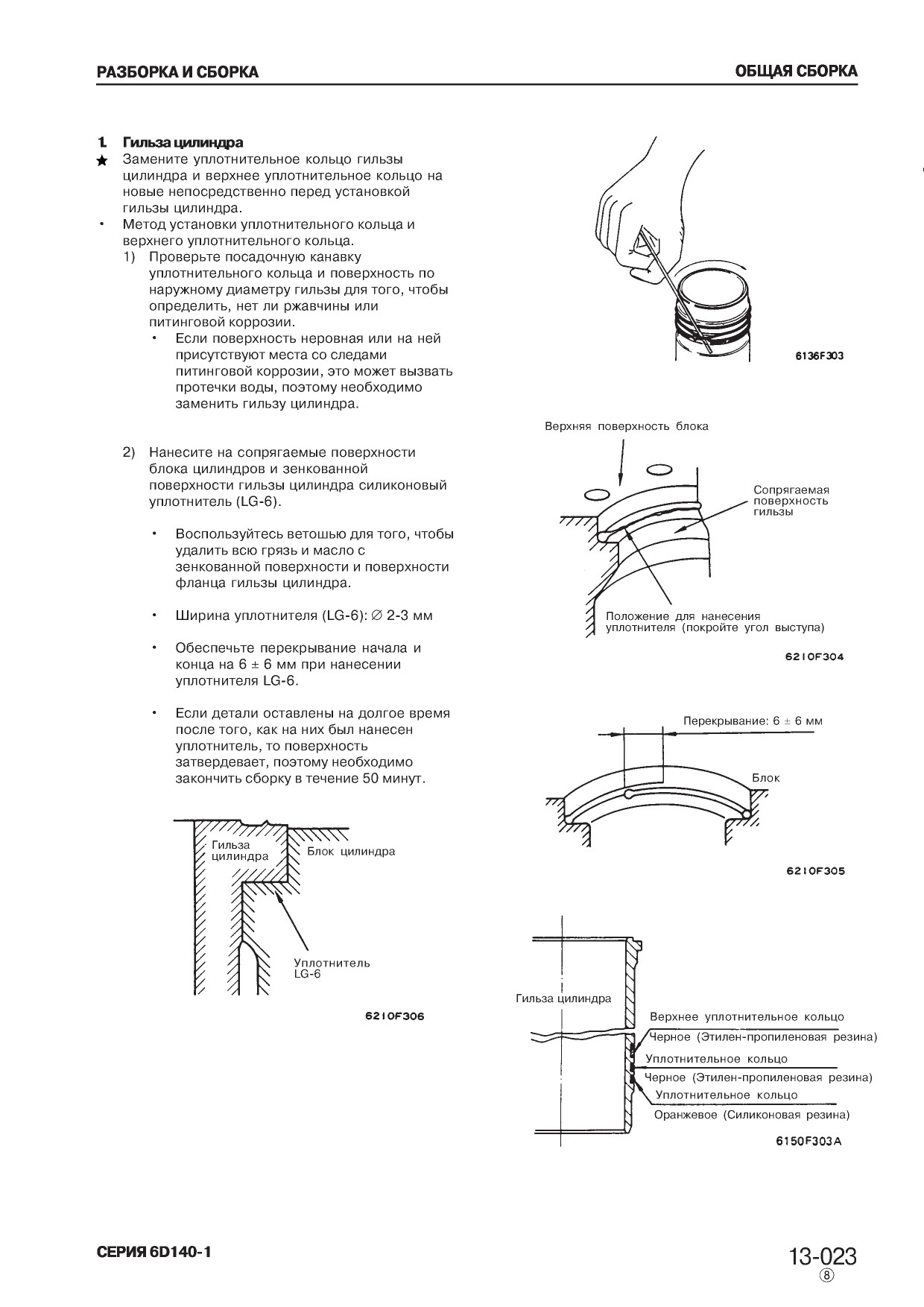

Общая сборка

ЗАТЯЖКА БОЛТОВ ПО МЕТОДУ УГЛА ПОВОРОТА ЗАТЯЖКИ В ДИАПАЗОНЕ ПЛАСТИЧЕСКОЙ ДЕФОРМАЦИИ

Наиболее важные болты для двигателей серии 140 затягиваются по методу угла поворота затяжки в диапазоне пластической деформации. При использовании этого метода применяются специальные болты. Затягивая болты до определенной величины нагрузки (пластический диапазон), при которой они находятся в постоянном напряженном состоянии, возможно обеспечить точное и большое усилие затяжки.

Наиболее распространенным методом для затягивания болтов является метод контроля момента. При этом методе, наоборот, трудно точно контролировать усилие затяжки из-за коэффициента трения.

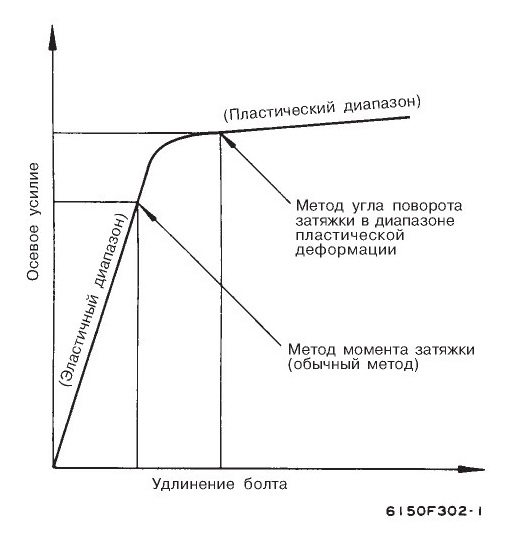

Метод угла поворота затяжки в диапазоне пластической деформации основывается на начальном моменте затяжки и угле поворота.

★ Удлинение, превышающее диапазон эластичной деформации, вызывает постоянную деформацию.

Болты, затягиваемые по методу угла поворота затяжки в диапазоне пластической деформации в двигателях серии 140.

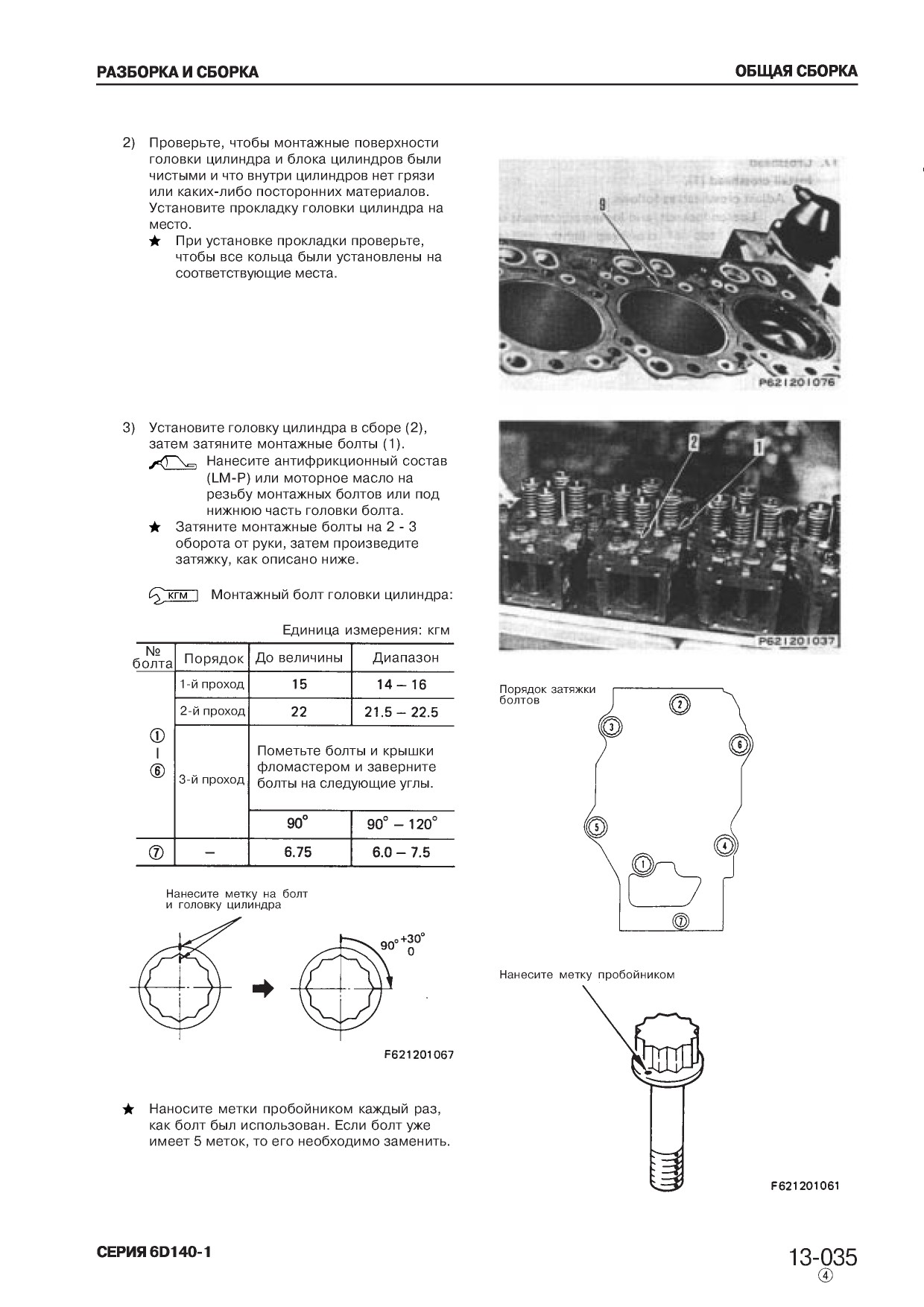

1) Монтажные болты головки цилиндра

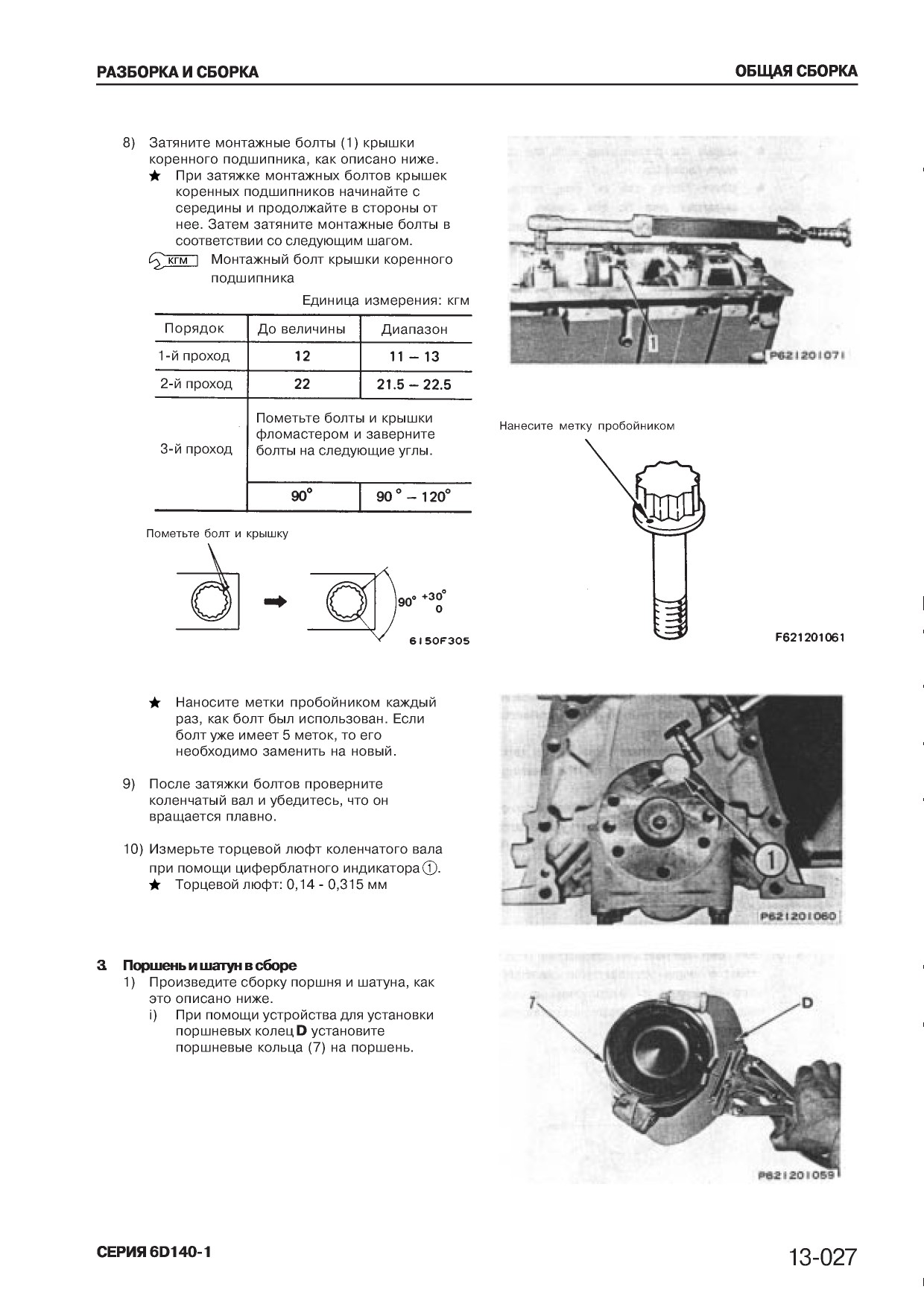

2) Монтажные болты коренной крышки

3) Монтажные болты крышки шатуна

4) Монтажные болты маховика

★ При использовании метода угла поворота затяжки в диапазоне пластической деформации в затянутых болтах остается постоянно действующее напряжение. Поэтому количество раз повторного использования болтов ограничено. Изучите следующие указания.

1) После затягивания нанесите пробойником одну метку на болт. Не используйте снова болт, на котором нанесено 5 или более меток.

2) Если болт был затянут с превышением установленной величины угла поворота, необходимо этот болт полностью отвернуть

и затянуть снова. (В этом случае необходимо нанести на болт 2 метки).

3) Величина угла затяжки должна быть ориентирована на нормативное значение плюс-минус допустимый предел.
