Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР PC400, 400LC, 450, 450LC-7. Руководство - часть 33
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ,
И ОРГАНЫ УПРАВЛЕНИЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

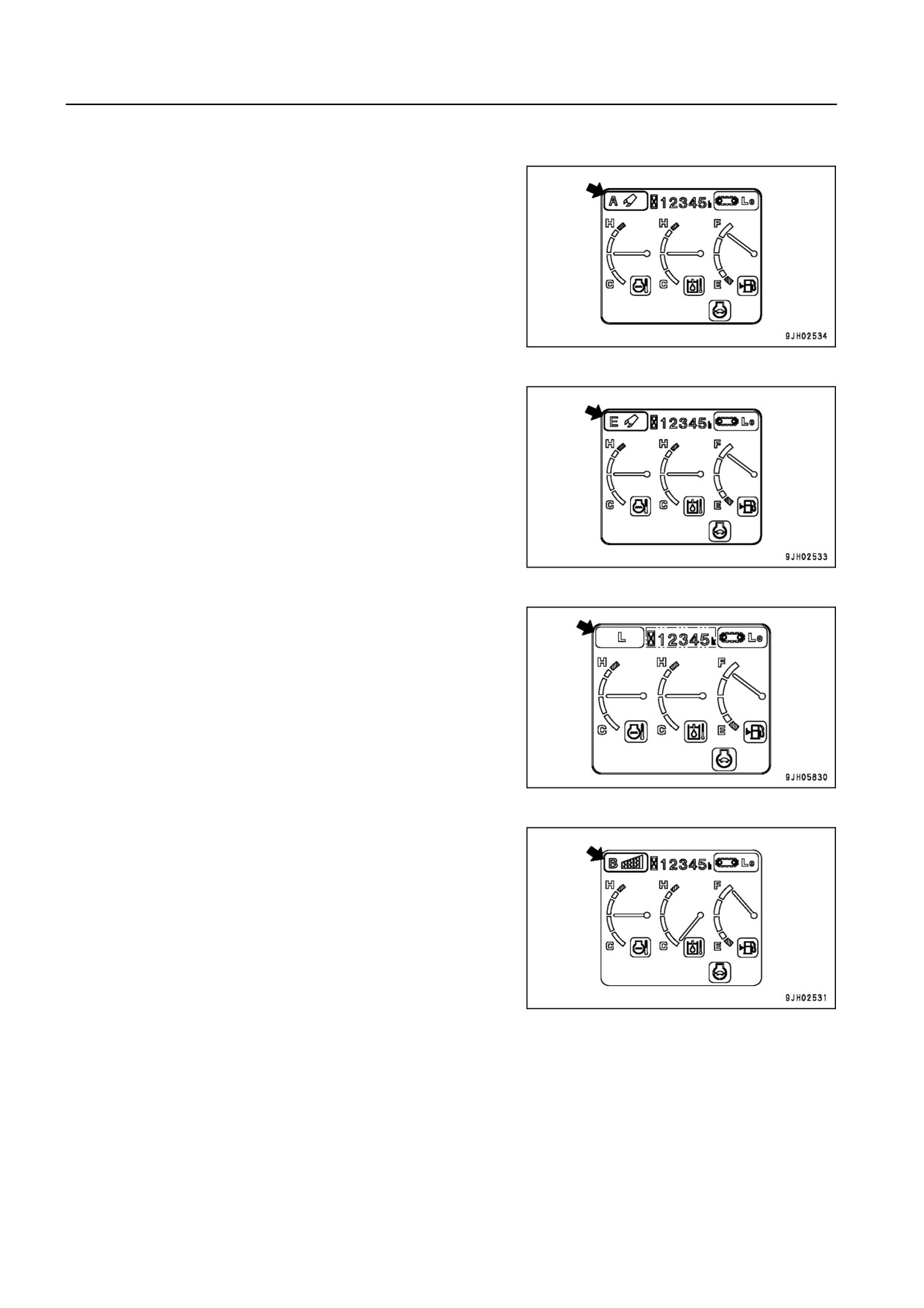

Контрольная лампа рабочего режима
1. Режим A
Для работы с большими нагрузками
2. Режим E
Для работы в режиме экономии топлива
3. Режим L
Для операций точного управления
4. Режим В
Для работ с использованием гидромолота
ПРИМЕЧАНИЕ
Отключение автоматического подогрева
Если возникает срочная необходимость снизить частоту вращения двигателя до низких холос
тых оборотов, то отключите автоматический подогрев следующим образом.
7 44
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯОПЕРАЦИИ, ВЫПИО
РГАНЫ УПРАВЛЕНИЯ

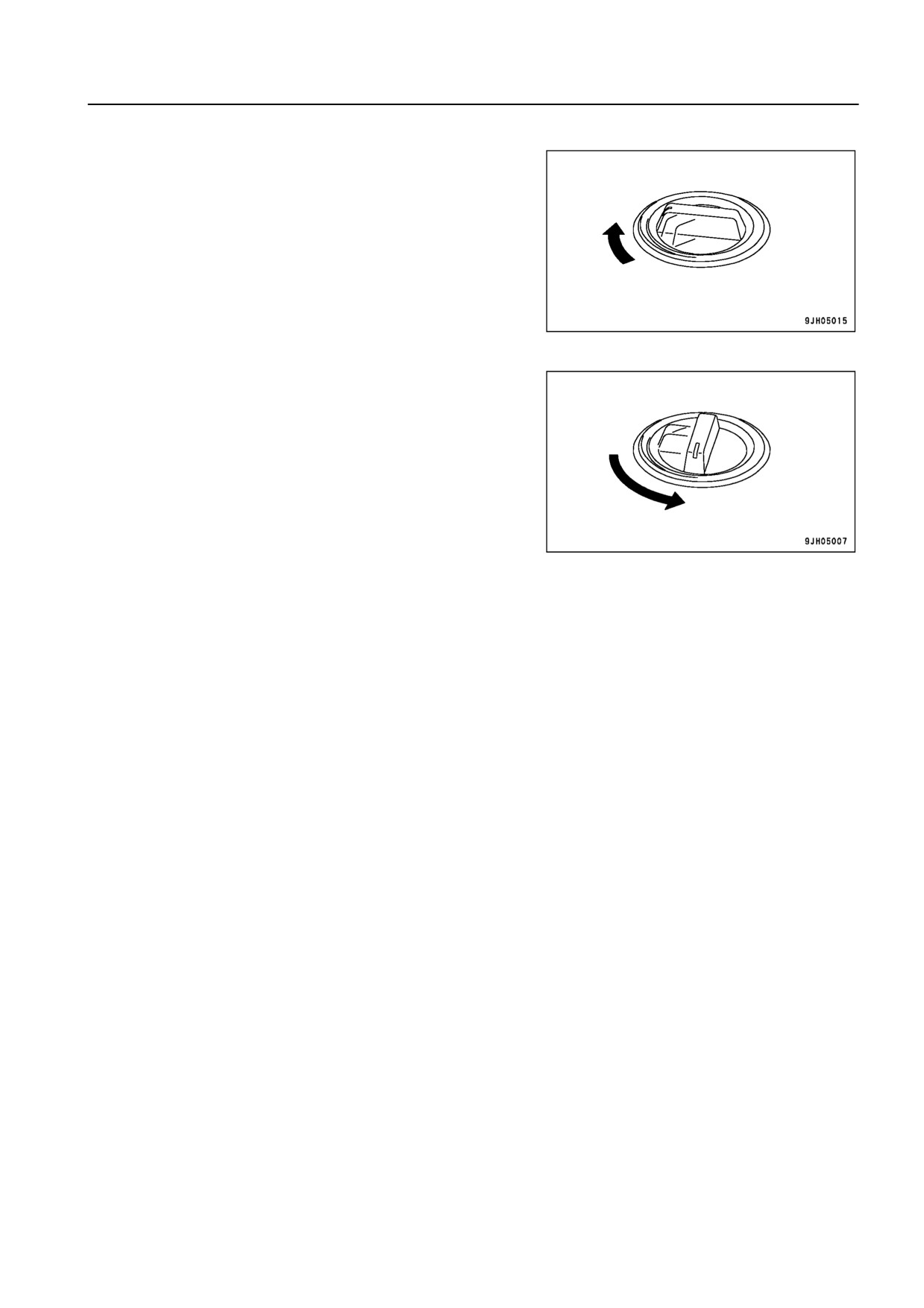

5. Поверните регулятор подачи топлива (2) в положение
максимальной частоты вращения двигателя (МАКС.)
и удерживайте его в этом положении в течение 3 се2
кунд.
МАКС.
6. При возвращении регулятора подачи топлива (2) в по2
ложение низких холостых оборотов (МИН.) частота
вращения двигателя падает.
МИН.
7 45
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ,
И ОРГАНЫ УПРАВЛЕНИЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
РАБОТА МАШИНЫ
Подготовка к троганию машины с места
< ПРЕДУПРЕЖДЕНИЕ
;
Перед введением в работу рычагов управления
передвижением проверьте направление рамы гу
сеничной тележки.
Если звездочка находится спереди, то направле
ние перемещения рычагов управления передви
жением изменяется на противоположное.
;
При трогании с места проверьте безопасность
зоны вокруг машины и обязательно подайте зву
ковой сигнал.
;
Удалите всех посторонних из зоны работы маши
ны.
;
Устраните все препятствия, находящиеся на пути
передвижения машины.
;
Позади машины есть непросматриваемая зона,
поэтому будьте особенно внимательны при пере
движении задним ходом.
;
Перемещение любого рычага в режиме пониже
ния оборотов может привести к резкому возрас
танию частоты вращения двигателя. Осторожно
управляйте рычагами.
;
Если на машине установлен сигнал предупрежде
ния о начале передвижения, то убедитесь в том,
что он исправен.

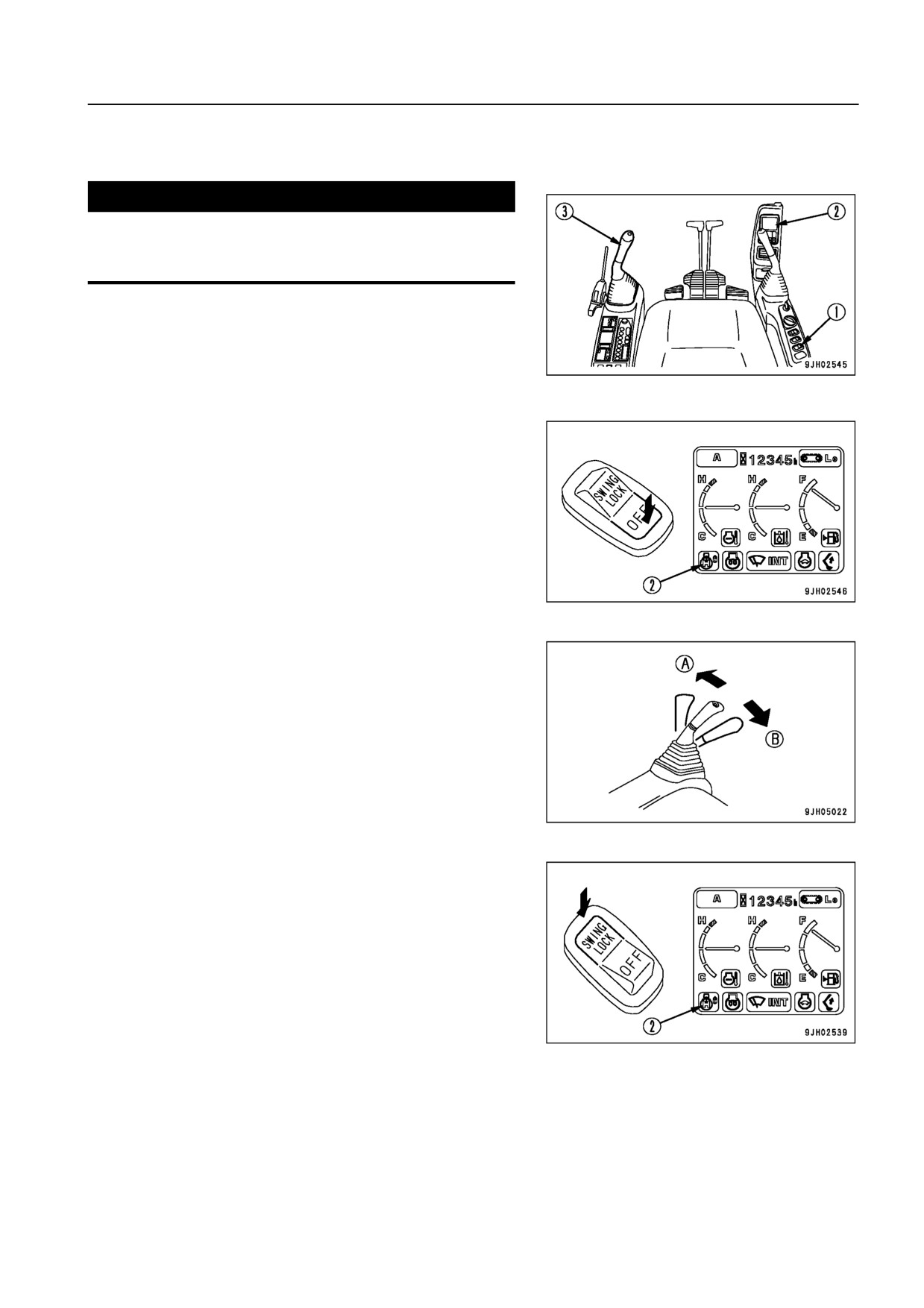

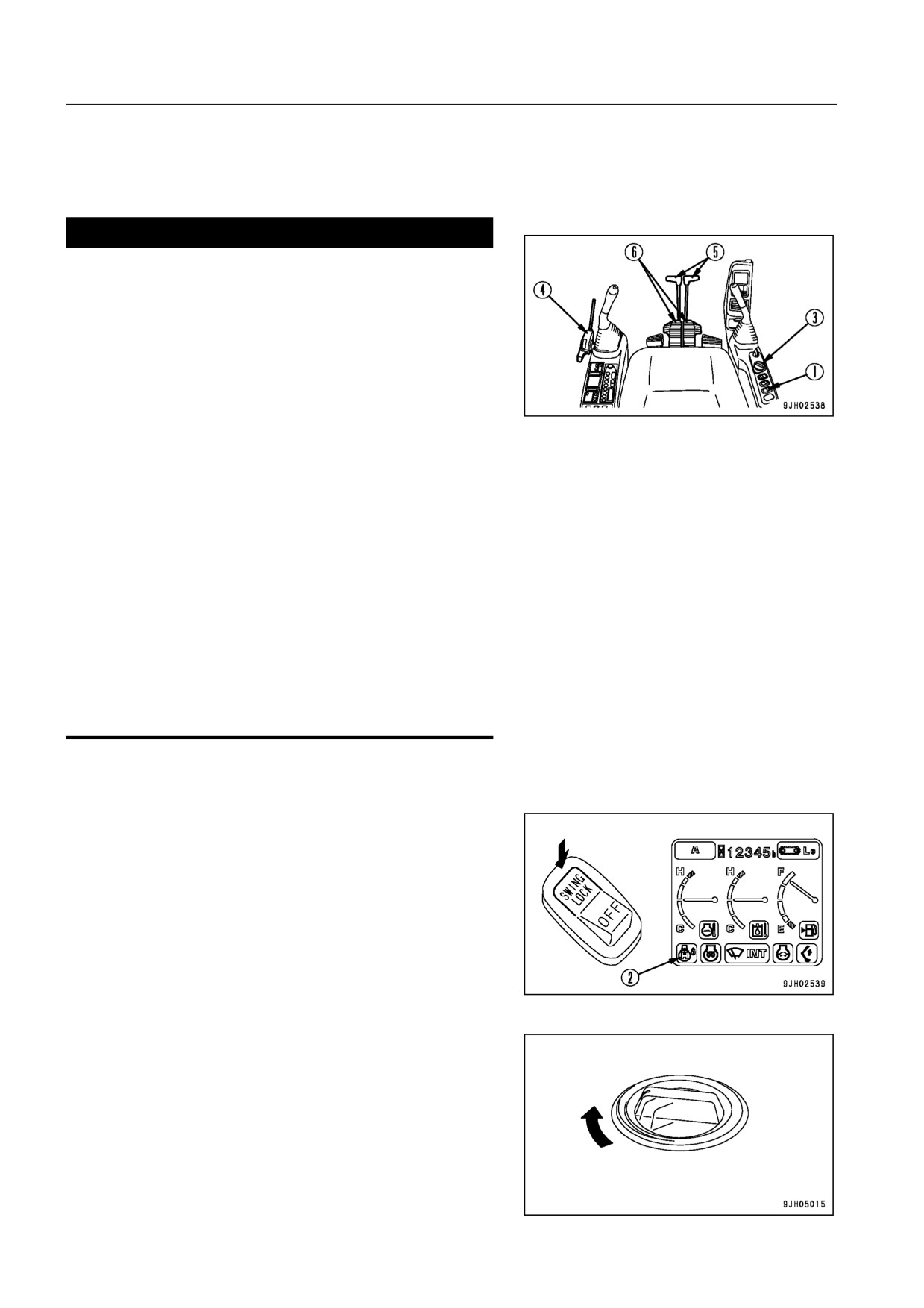

1. Установите выключатель блокировки поворота плат2
формы (1) в положение ON (включено) и убедитесь в
том, что контрольная лампа блокировки поворота
платформы (2) загорелась.
2. Поверните регулятор подачи топлива (3) в сторону
увеличения частоты вращения двигателя.
МАКС.
7 46
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯОПЕРАЦИИ, ВЫПИО
РГАНЫ УПРАВЛЕНИЯ

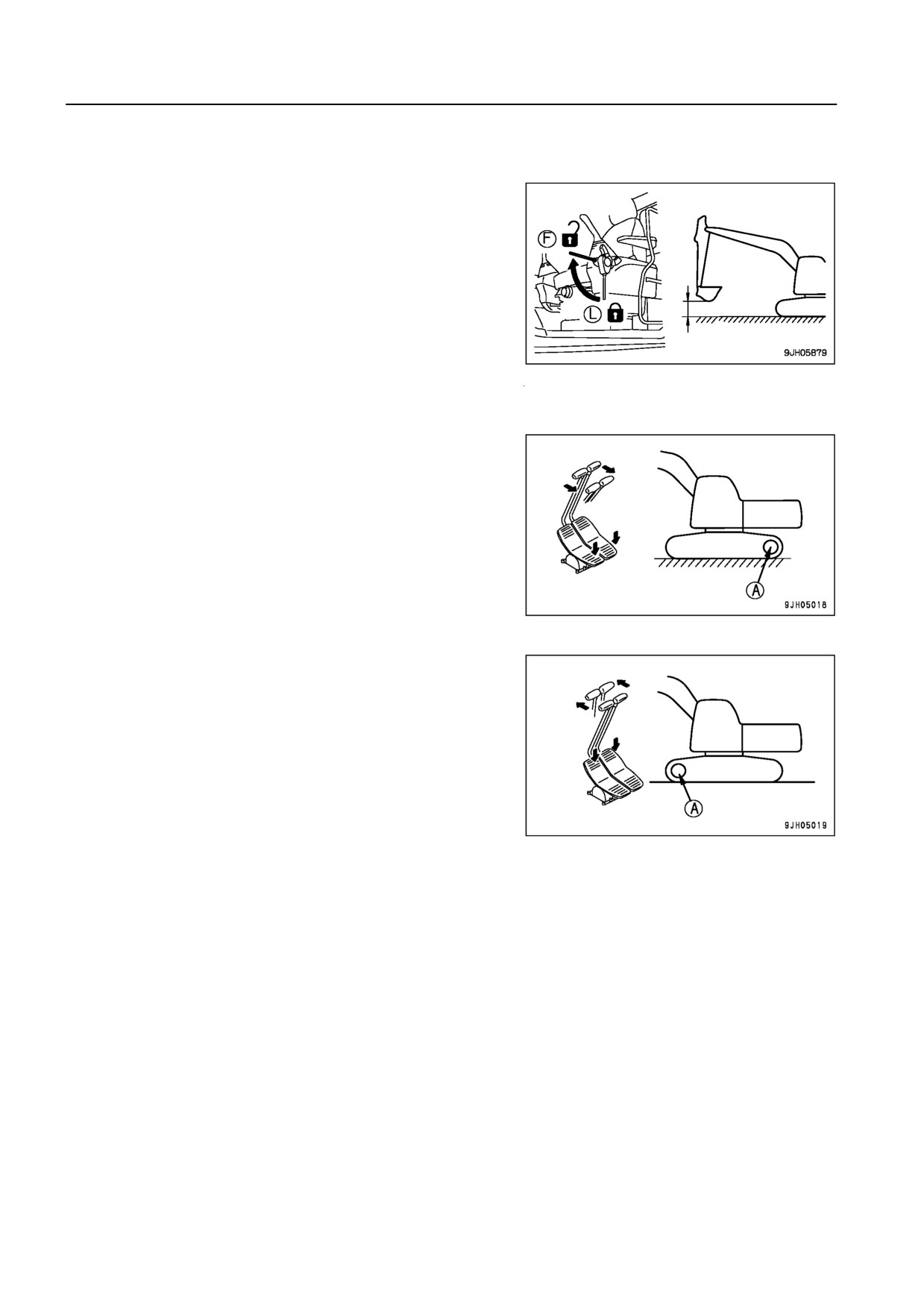

Передвижение машины передним ходом
1. Установите рычаг блокировки (4) в положение РАЗ2
БЛОКИРОВАНО (F), сложите рабочее оборудование и
поднимите его над грунтом на 40 2 50 см (16 2 20 дюй2
мов).
40250 см
2. Поработайте левым и правым рычагами (5) или левой и правой педалями (6) управления передви2
жением следующим образом.
; Если звездочка (А) оказывается сзади машины:
Медленно переместите рычаги управления (5) от себя
или медленно нажмите на переднюю половину педа2
лей (6) для трогания машины вперед.
; Если звездочка (А) оказывается спереди машины:
Медленно переместите рычаги управления (5) на себя
или медленно нажмите на заднюю половину педалей
(6) для трогания машины вперед.
3. Если на машине установлен сигнал предупреждения о начале передвижения, то убедитесь в том,
что он исправен. Если сигнал не раздается, то обратитесь к дистрибьютору фирмы Komatsu по воп2
росу проведения ремонта.
ПОЯСНЕНИЯ
Если при низких температурах скорость передвижения машины не соответствует норме, то как следует
прогрейте двигатель. Кроме того, если ходовая часть покрыта грязью и скорость передвижения маши2
ны не соответствует норме, то удалите налипший грунт и грязь с ходовой части.
7 47
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ,
И ОРГАНЫ УПРАВЛЕНИЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

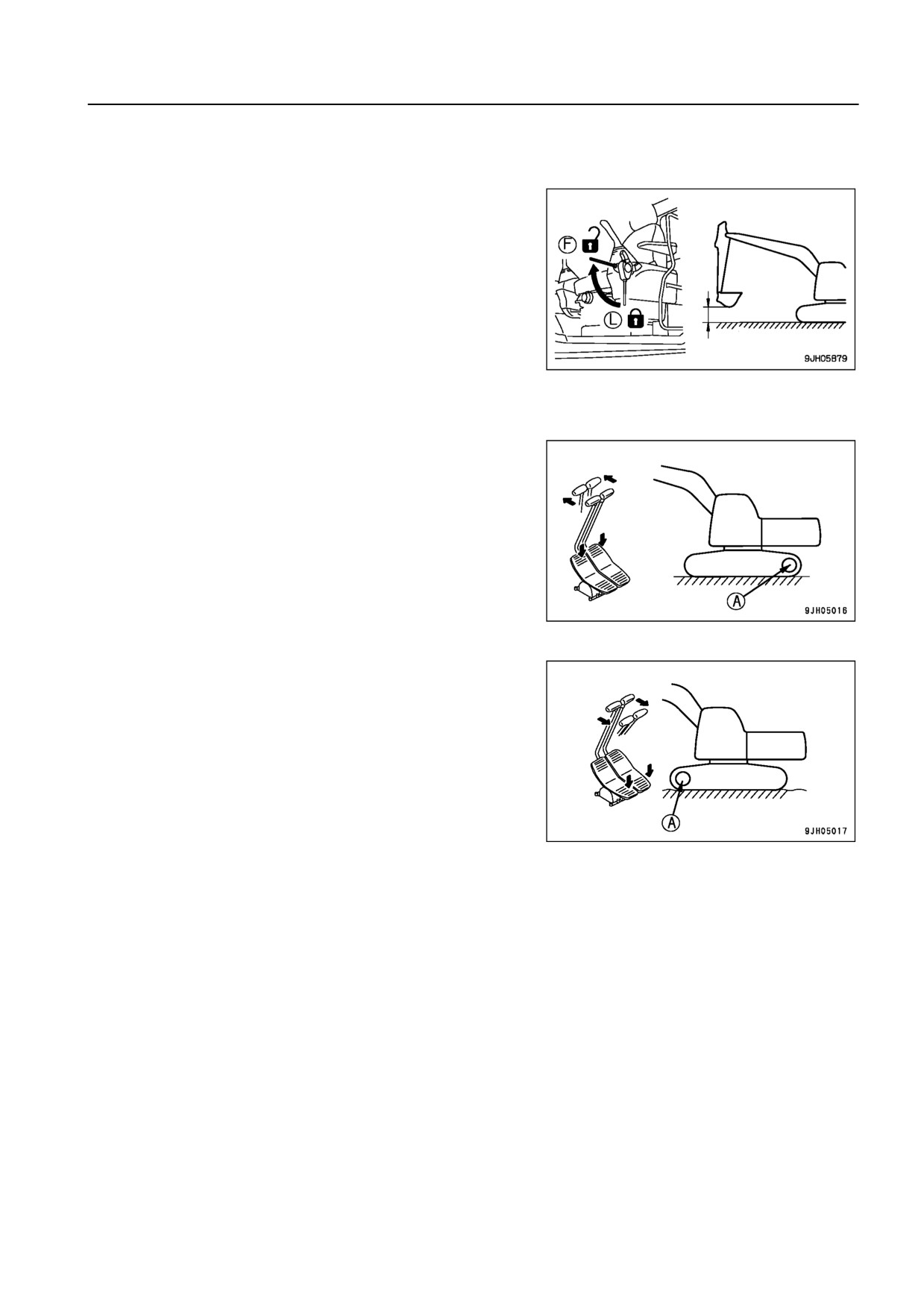

Передвижение машины задним ходом
1. Установите рычаг блокировки (4) в положение РАЗ2
БЛОКИРОВАНО (F), сложите рабочее оборудование и
поднимите его над грунтом на 40 2 50 см (16 2 20 дюй2
мов).
40250 см
2. Поработайте левым и правым рычагами (5) или педалями (6) управления передвижением следую2
щим образом.
; Если звездочка (A) оказывается сзади машины:
Медленно переместите рычаги управления (5) на себя
или медленно нажмите на заднюю половину педалей
(6) для трогания машины назад.
; Если звездочка (A) оказывается спереди машины:
Медленно переместите рычаги управления (5) от себя
или нажмите переднюю половину педалей (6) для тро2
гания машины назад.
3. Если на машине установлен сигнал предупреждения о начале передвижения, то убедитесь в том,
что он исправен. Если сигнал не раздается, то обратитесь к дистрибьютору фирмы Komatsu по воп2
росу проведения ремонта.
7 48
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯОПЕРАЦИИ, ВЫПИО
РГАНЫ УПРАВЛЕНИЯ
ПОВОРОТ ПЛАТФОРМЫ
< ПРЕДУПРЕЖДЕНИЕ
Задняя часть машины выступает за пределы гусениц.
Прежде чем осуществлять поворот платформы, убе
дитесь в том, что зона вокруг машины безопасна.
1. Прежде чем начать поворот платформы, переведите
выключатель (1) блокировки поворота платформы в
положение OFF и убедитесь в том, что контрольная
лампа (2) блокировки поворота платформы погасла.
2. Для поворота платформы задействуйте рычаг управ2
ления рабочим оборудованием (3).
(A): Поворот платформы влево
(B): Поворот платформы вправо
3. Если поворот платформы не выполняется, то переве2
дите выключатель блокировки поворота платформы
(1) в положение ON. Убедитесь в том, что контрольная
лампа (2) блокировки поворота платформы загоре2
лась.
7 49
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ,
И ОРГАНЫ УПРАВЛЕНИЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
РАБОЧИЙ РЕЖИМ
Рабочий режим
Пользуясь переключателем режимов для выбора рабочего режима, который отвечает условиям эксплуа2
тации, можно эффективно выполнять рабочие операции.
Для эффективного использования каждого режима действуйте следующим образом.
При переводе пускового включателя в положение ON устанавливается рабочий режим A (выемка грунта).
Используйте переключатель рабочих режимов для уста2
новки наиболее эффективного режима, соответствующе2
го выполняемому типу работы.
Рабочий режим
Выполняемые операции
Обычный режим выемки грунта, операции заг2
рузки
Режим A
(Операции, в которых особое значение имеет
производительность)
Обычный режим выемки грунта, операции заг2
Режим E
рузки
Для точного позицирования рабочего обору2
Режим L
дования (при выполнении работ, требующих
точного управления)
Режим B
Работа гидромолотом
ПРИМЕЧАНИЕ
При работе гидромолотом не используйте режим для тяжелых условий работы. Работа гидро
молотом в режиме для тяжелых условий работы грозит повреждением или поломкой гидравли
ческого оборудования.

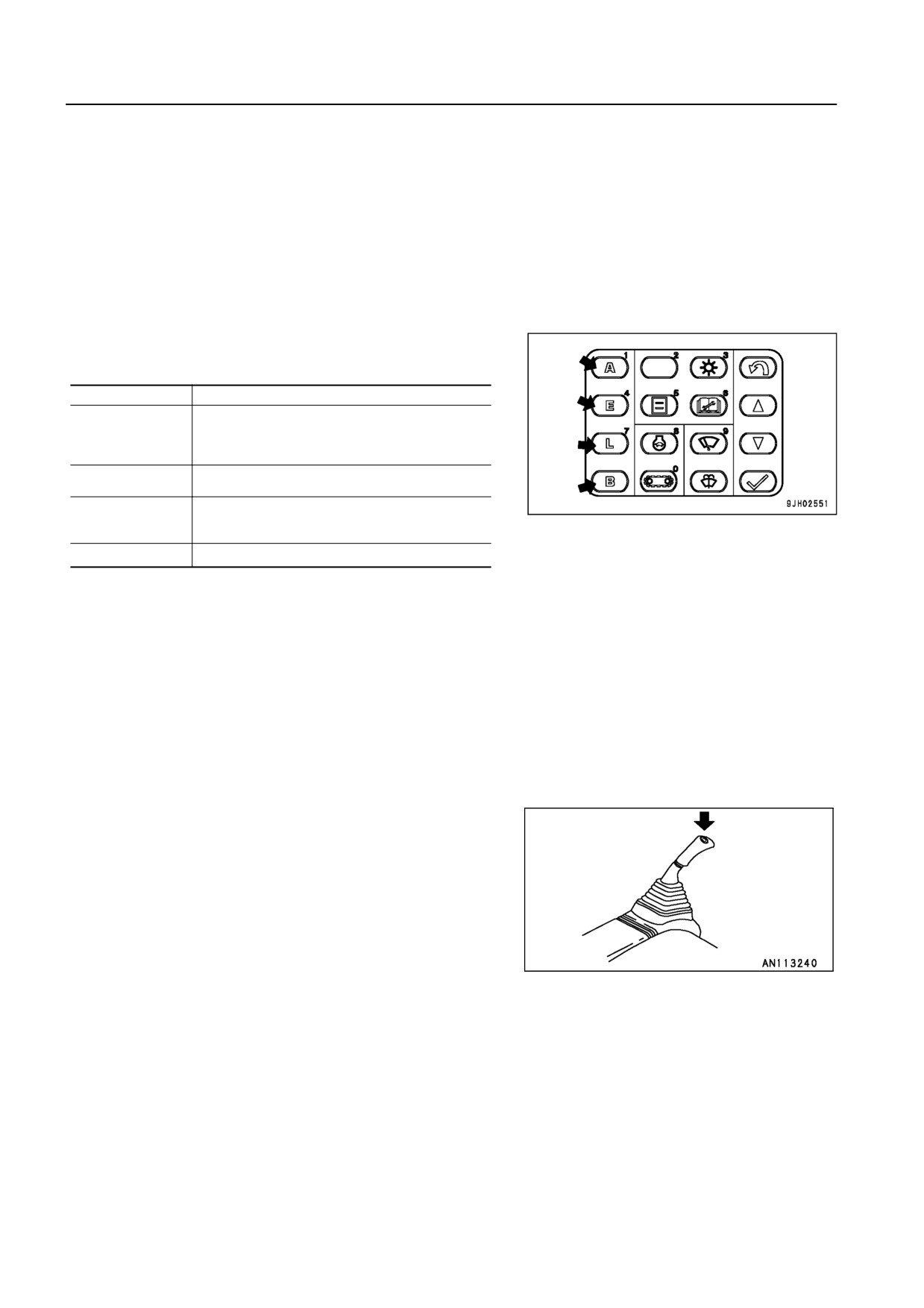

Кнопка увеличения мощности
Кнопку увеличения мощности можно использовать во время выполнения работ, требующих повышенной
мощности. При необходимости эффективно используйте данную функцию в сочетании с выбором опти2
мального рабочего режима.
; Нажмите левую кнопку и удерживайте ее нажатой.
Мощность увеличивается, пока кнопка нажата. Тем не
менее, режим работы с увеличенной мощностью ав2
томатически отключается через 8,5 секунд.
; Данная функция не включается, если установлен ра2
бочий режим L или B.
7 50
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯОПЕРАЦИИ, ВЫПИО
РГАНЫ УПРАВЛЕНИЯ
ОБЩИЕ СВЕДЕНИЯ ОБ ЭКСПЛУАТАЦИИ МАШИНЫ
Передвижение
Передвижение через валуны, пни или другие препятствия
сопровождается большими ударными воздействиями на
шасси (особенно на гусеницы), что становится причиной
повреждения машины. Поэтому обязательно удаляйте лю2
бые препятствия или объезжайте их, либо принимайте
меры для того, чтобы по возможности избежать передви2
жения в таких условиях.
Если невозможно избежать передвижения через такого
рода препятствия, то уменьшите скорость передвижения,
удерживайте рабочее оборудование близко к грунту и по2
старайтесь преодолеть препятствие так, чтобы оно ока2
залось по центру гусеницы.
Передвижение на высокой скорости
На сложных горных или труднопроходимых дорогах пере2
двигайтесь на низкой скорости. При передвижении на вы2
сокой скорости направляющее колесо должно находить2
ся спереди.

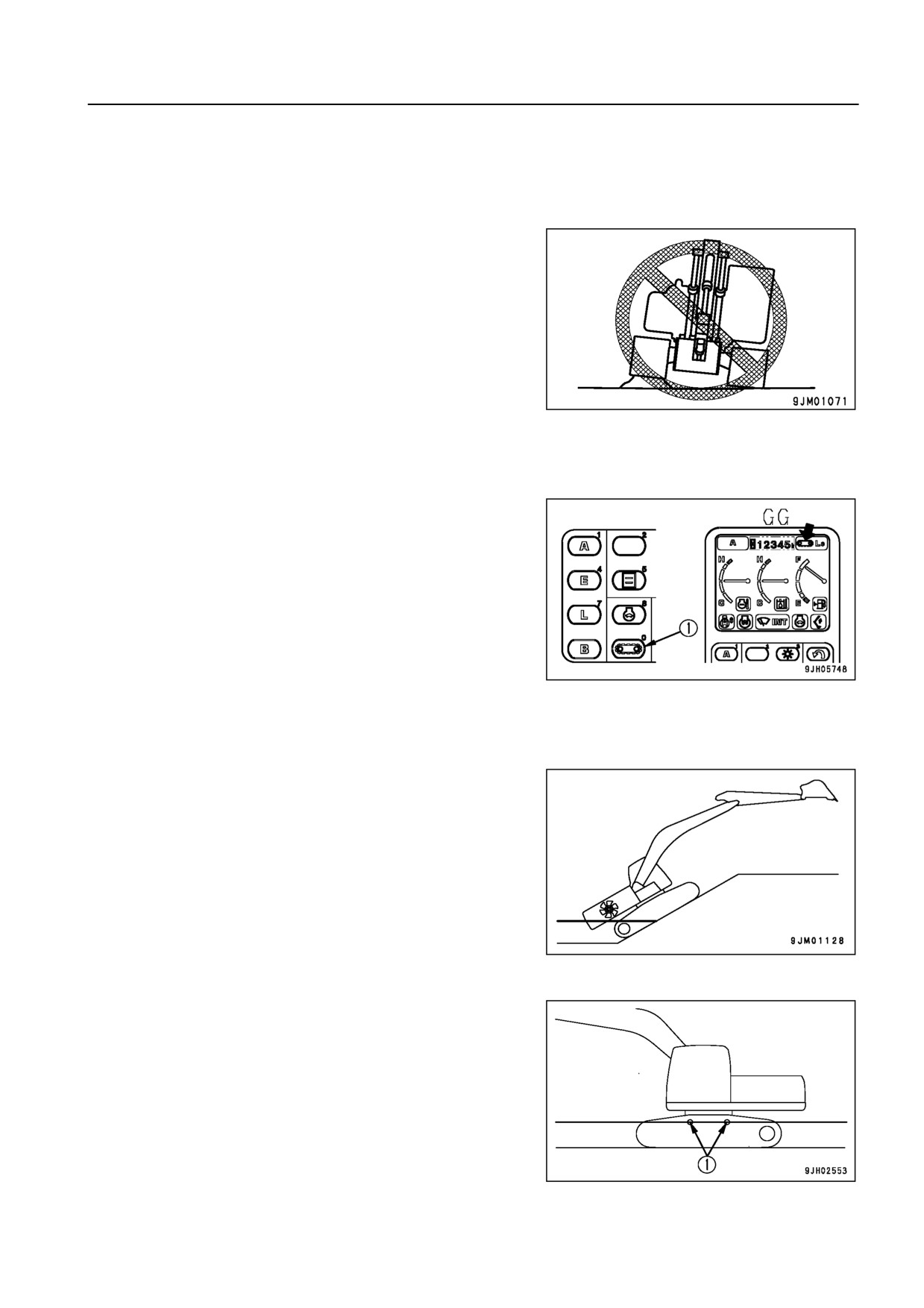

; Чтобы переключить скорость передвижения, нажми2
те на переключатель (1) скорости передвижения. Ско2
рость передвижения отображается на дисплее как Lo,
Mi или Hi (низкая, средняя или высокая).
Допустимая глубина воды
ПРИМЕЧАНИЕ
Если при преодолении водных преград угол наклона
машины превысит 15°, то задняя часть поворотной
платформы погрузится в воду, и вода попадет внутрь
через вентилятор радиатора, что может привести к
выходу вентилятора из строя.
При преодолении водных преград будьте особенно
внимательны.
Не допускайте погружения машины в воду на глубину выше
осевой линии поддерживающего катка (1).
Кроме того, детали, находившиеся в воде в течение дли2
тельного времени, заполните консистентной смазкой так,
чтобы старая консистентная смазка начала выходить из
подшипников (в частности, вокруг пальцев ковша).
7 51
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ,
И ОРГАНЫ УПРАВЛЕНИЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

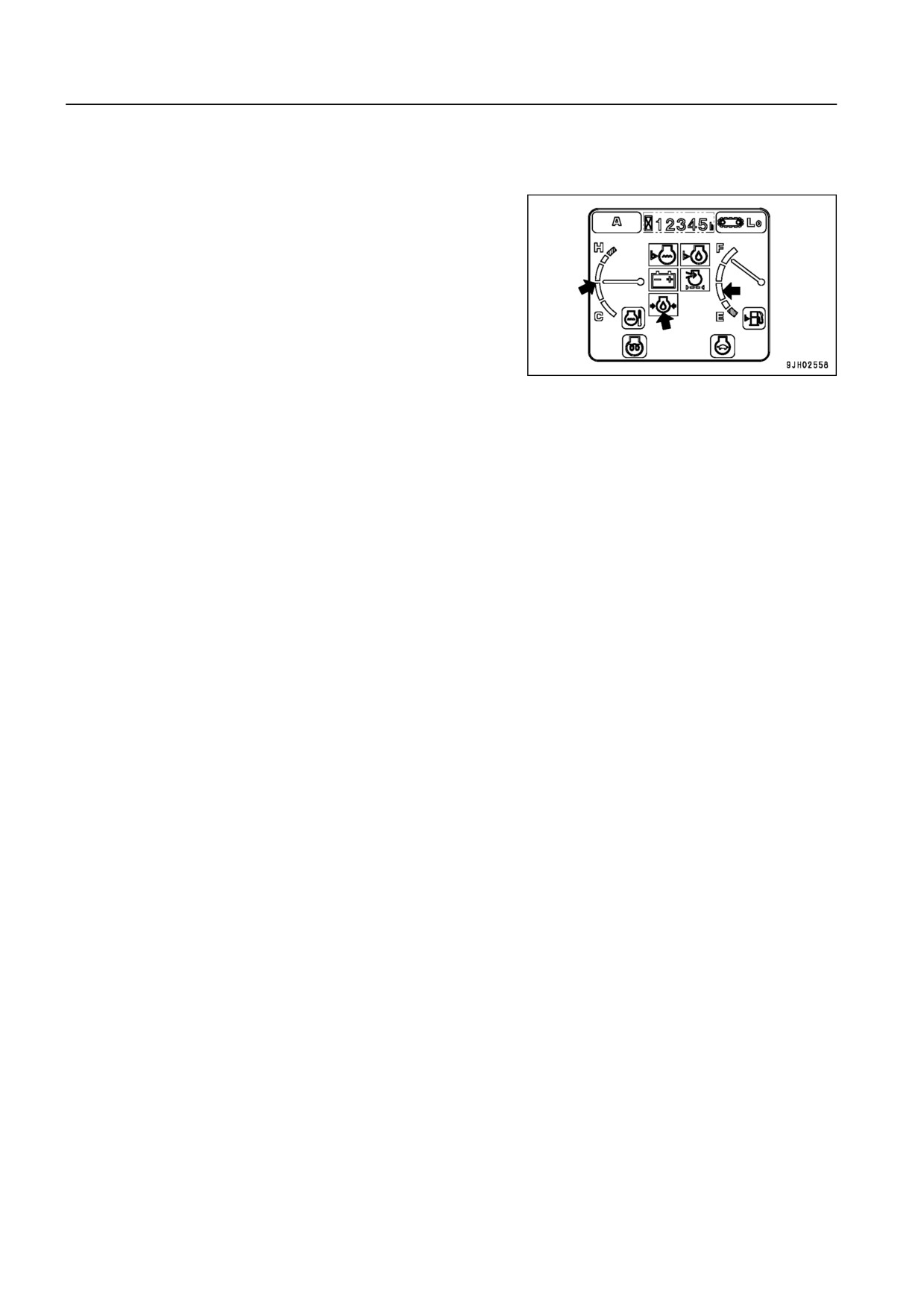

ПРОВЕРКА ПОСЛЕ ОСТАНОВКИ ДВИГАТЕЛЯ
Проверьте на контрольной панели температуру охлажда2
ющей жидкости двигателя, давление масла в двигателе и
уровень топлива.
ПОЯСНЕНИЯ
Если после остановки двигателя для его повторного за2
пуска повернуть пусковой включатель приблизительно на
10 секунд в положение ON или START, то индикация блока
системы контроля не изменится, при этом отобразится тот
же экран, который был до установки пускового включате2
ля в положение OFF.
ЕЖЕДНЕВНАЯ ПРОВЕРКА МАШИНЫ ПОСЛЕ РАБОТЫ
1. Обойдите вокруг машины и проверьте рабочее оборудование, внешний вид машины и ходовую часть,
а также проведите проверку на утечки масла или охлаждающей жидкости. Если обнаружатся какие2
то неисправности, устраните их.
2. Заправьте топливный бак.
3. Проверьте, нет ли в моторном отсеке обрывков бумаги и мусора. Удалите всю бумагу и мусор, чтобы
исключить вероятность их возгорания.
4. Если на ходовую часть налипла грязь, уберите ее.
7 52
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
РАБОТА В ХОЛОДНУЮ ПОГОДУ
РАБОТА В ХОЛОДНУЮ ПОГОДУ
КОНТРОЛЬНАЯ ПАНЕЛЬ

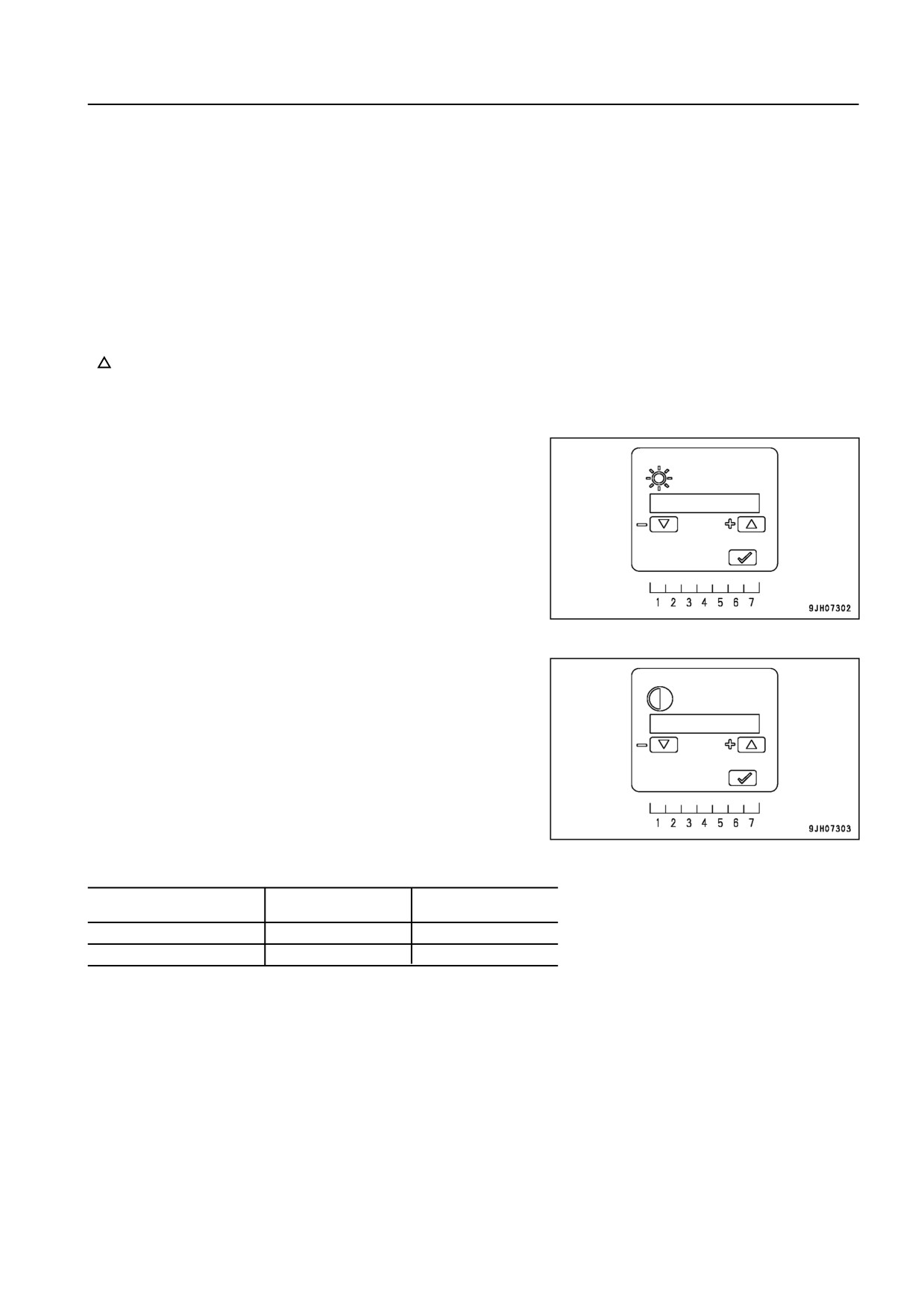

Экран ЖК2дисплея темнеет при низких температурах и становится трудно считывать данные (особенно
при положении ON пускового включателя)
В этом случае следует отрегулировать яркость и контрастность экрана.
Более подробно см. раздел ВКЛЮЧАТЕЛЬ НАСТРОЙКИ ЖК2ДИСПЛЕЯ (7228).
При темном экране увеличьте яркость и контрастность (выполняя регулировку по шкале в направлении
+
), в результате чего яркость увеличится и станет легче считывать информацию.
Яркость
Контрастность
Рекомендации по установке яркости и контрастности при работе в холодную погоду
Температура
Яркость
Контрастность
окружающего воздуха
210°C (14°F)
7 (макс)
5 2 4
220°C (24°F)
7
7 2 6
7 53
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПОРЯДОК ТЕХОБСЛУЖИВАНИЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
ПОРЯДОК ТЕХОБСЛУЖИВАНИЯ
ПРИ НЕОБХОДИМОСТИ
ПРОВЕРКА, ОЧИСТКА И ЗАМЕНА ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ВОЗДУШНОГО
ФИЛЬТРА
< ПРЕДУПРЕЖДЕНИЕ
; При использовании сжатого воздуха существует опасность получения травмы от разлетаю
щихся частичек грязи.
Всегда надевайте защитные очки, респиратор и другие средства защиты.
; Опасно извлекать с усилием наружный элемент из корпуса воздушного фильтра. При рабо
те на возвышениях или при отсутствии устойчивой опоры для ног будьте осторожны, т.к.
есть опасность упасть, извлекая наружный элемент.
Проверка
Если мигает контрольная лампа (1) засорения воздушно2
го фильтра, то очистите фильтрующий элемент воздуш2
ного фильтра.
Замена
; Замена фильтрующего элемента, уплотнительного
кольца
Если после установки фильтрующего элемента про2
шел один год или если сразу после очистки элемента

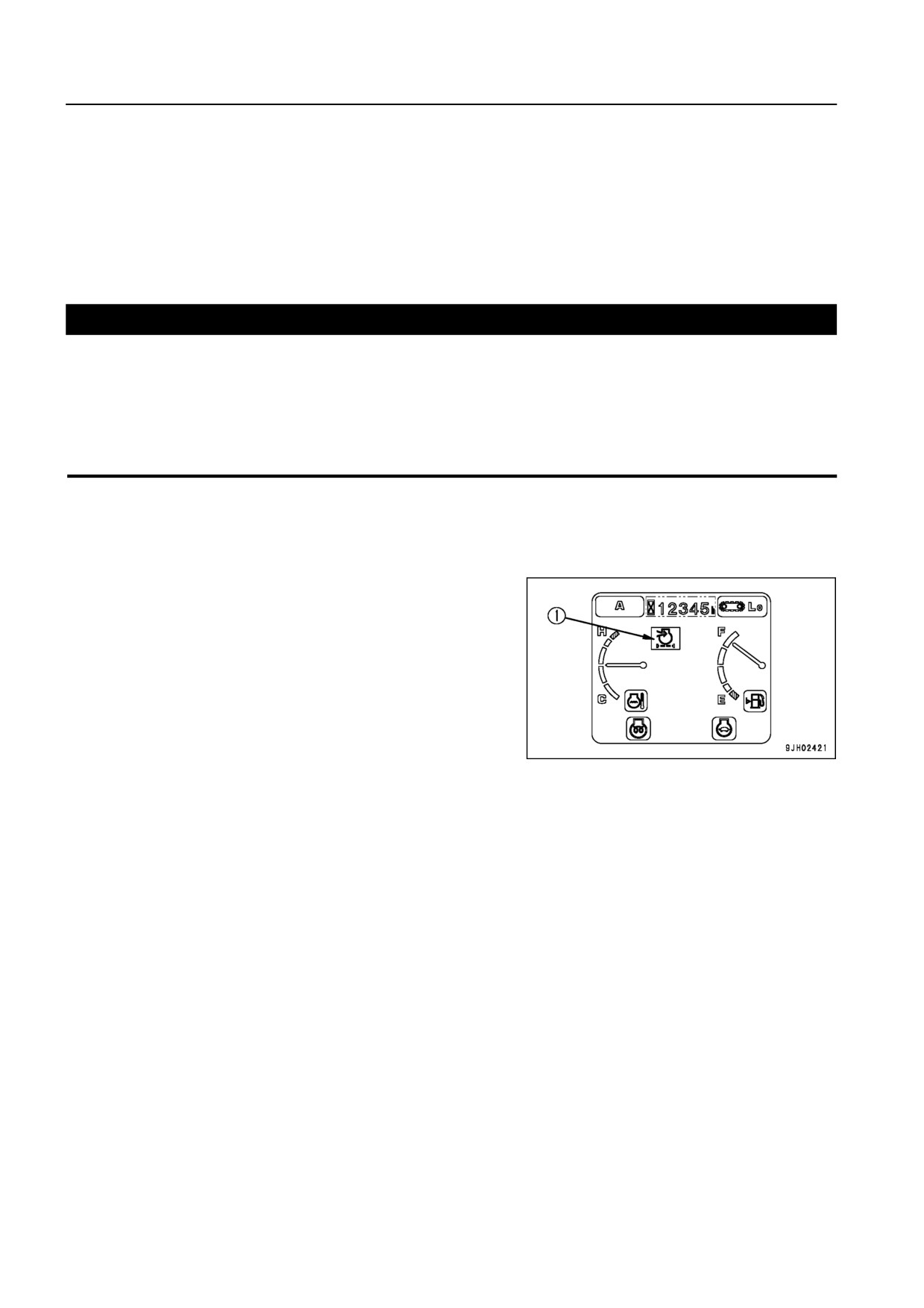

на контрольной панели загорается контрольная лам2
па засорения воздушного фильтра (1), то необходимо
заменить наружный элемент, внутренний элемент и уп2
лотнительное кольцо.
; Замена эвакуатора пыли
Замените, если он поврежден или резина заметно де2
формирована.
ПРИМЕЧАНИЕ
; Не производите очистку элемента воздушного фильтра до тех пор, пока не начнет мигать
контрольная лампа засорения воздушного фильтра, расположенная на контрольной пане
ли. При частых нарушениях этой рекомендации воздушный фильтр не сможет работать с
максимальной отдачей, а также произойдет снижение эффективности очистки.
Кроме того, во время очистки грязь, налипшая на наружный элемент, может попасть на внут
ренний элемент.
; Если производить проверку, очистку и регулировку во время работы двигателя, то это мо
жет привести к попаданию в двигатель инородних частиц. Производите эти операции толь
ко при остановленном двигателе.
7 54
содержание .. 31 32 33 34 ..
