ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
ПОРЯДОК ТЕХОБСЛУЖИВАНИЯ

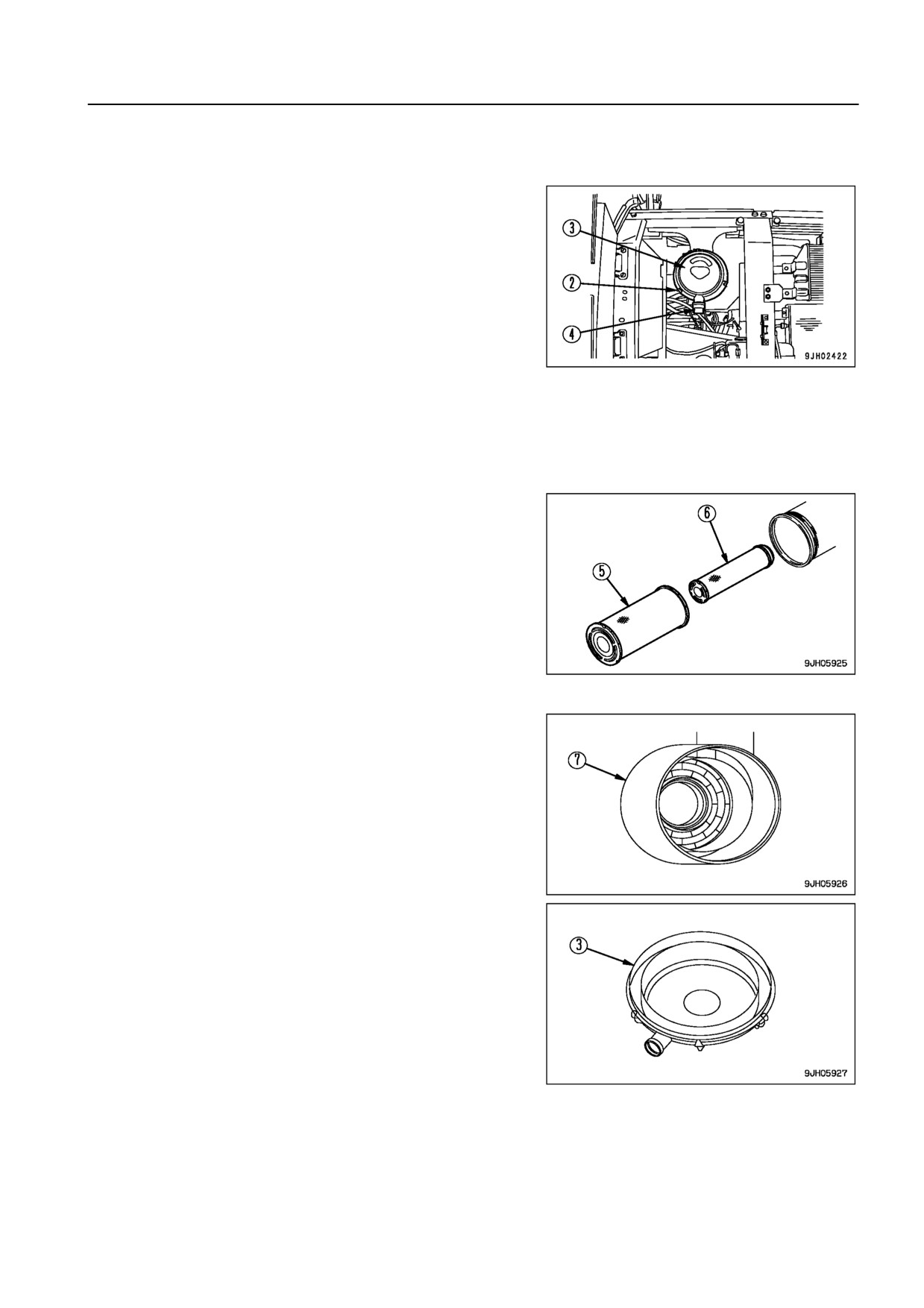

Очистка или замена наружного элемента
1. Откройте капот двигателя с передней стороны маши2
ны, освободите зажимы (2) в 3 местах, затем снимите
крышку (3).
ПРИМЕЧАНИЕ
Не подвергайте элемент воздействию прямых сол
нечных лучей до и после очистки.
2. Возьмитесь за наружный элемент, слегка покачайте его вверх2вниз, влево2вправо, затем, чтобы вы2
нуть его, поверните его слева направо.
ПРИМЕЧАНИЕ
; Никогда не вынимайте внутренний элемент (6).
Это приведет к попаданию грязи в двигатель, что
станет причиной его неисправности.
; Не следует использовать отвертку и другие инст
рументы.
3. После снятия наружного элемента (5) накройте чис2
той тканью или лентой внутренний элемент (6) для пре2
дотвращения попадания в него пыли и грязи.
4. Вытрите или удалите щеткой грязь, налипшую на
крышку (3) и внутреннюю поверхность корпуса воз2
душного фильтра (7).
7 55
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПОРЯДОКТЕХОБСЛУЖИВАНИЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

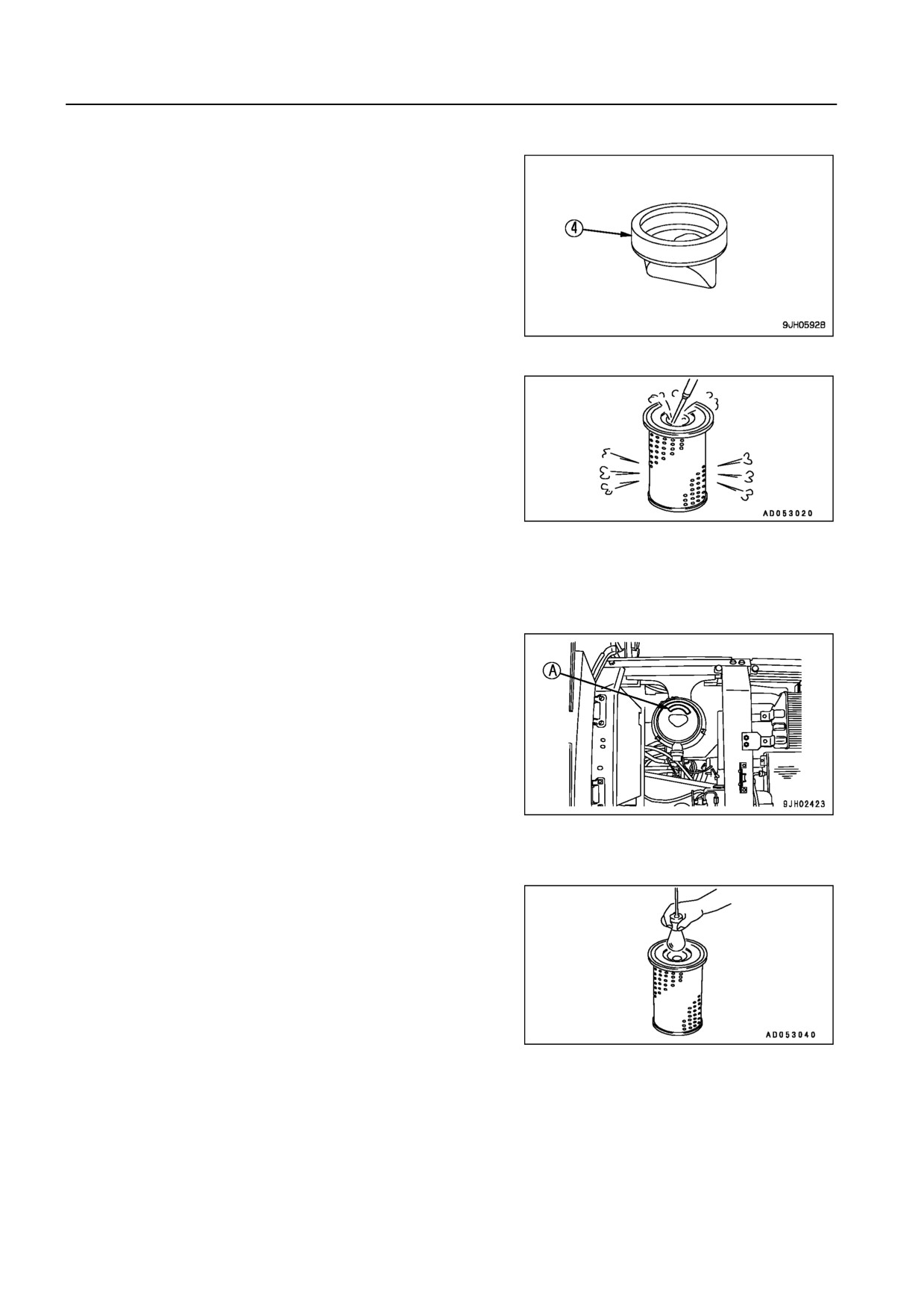

5. Удалите все загрязнения, скопившиеся на эвакуаторе
пыли (4), установленном на крышке (3).
6. Направьте струю сухого сжатого воздуха (под давле2
нием не более 0,69 МПа (7 кг/см2 (99,4 фунт/дюйм2))
изнутри вдоль складок наружного элемента (4), затем
снаружи, затем снова изнутри.
7. При каждой очистке элемента снимайте с него одно
уплотнение.
8. Замените наружный элемент, который очищали шесть
раз подряд или который находился в эксплуатации в
течение года. Одновременно замените внутренний
элемент.
9. Замените внутренний и наружный элементы, если
вскоре после установки очищенного наружного эле2
мента начинает мигать контрольная лампа (1), даже
если элемент не очищали 6 раз.
10. При замене фильтрующего элемента приклейте уплот2
нение (А), находящееся в одной коробке с элементом.
Приклейте уплотнение так, как показано на рисунке
справа.
11. Снимите ткань или ленту, использовавшиеся в
пункте 3.
12. Если при проверке фильтрующего элемента на про2
свет после очистки и просушки в нем видны неболь2
шие отверстия и заметны следы износа, то замените
фильтрующий элемент.
ПРИМЕЧАНИЕ
Очищая фильтрующий элемент, не стучите как по
нему, так и самим элементом о другие предметы.
Не используйте фильтрующий элемент, если его
складки, прокладки или уплотнение повреждены.
7 56
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
ПОРЯДОК ТЕХОБСЛУЖИВАНИЯ
УСТАНОВКА ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ВОЗДУШНОГО ФИЛЬТРА
ПРИМЕЧАНИЕ
; Не используйте поврежденные прокладки, уплотнения или фильтрующий элемент с повреж
денными складками.
; Повторная очистка и использование фильтрующего элемента или уплотнительного кольца,
находившихся в эксплуатации в течение года, вызовет проблемы.
Всегда заменяйте их новыми.
; Уплотнительная поверхность демонстрационных образцов выполняется без соблюдения
точных размеров деталей, что приводит к проникновению пыли и, как результат, поврежде
нию двигателя. Не пользуйтесь демонстрационными образцами.
; Не запускайте двигатель, если снят внутренний элемент. Это приведет к повреждению дви
гателя.
1. Убедитесь в отсутствии налипаний грязи и масла на поверхности уплотнения нового или очищенно2
го фильтрующего элемента. Удалите грязь и масло.
2. После снятия наружного элемента убедитесь в том, что внутренний элемент остался на своем месте
и не перекосился. В случае перекоса выровняйте его рукой.
3. Устанавливая наружный элемент в корпус воздухоочистителя, выравнивайте его рукой.
Процесс установки элемента можно облегчить, если его слегка покачивать вверх2вниз и из стороны
в сторону, одновременно проталкивая внутрь.
ПРИМЕЧАНИЕ
Если наружный элемент установлен с перекосом, резина по кромке вздулась и зажим (2) с уси
лием фиксирует крышку (3), то существует опасность повреждения зажима и корпуса воздуш
ного фильтра. Поэтому будьте осторожны при сборке.

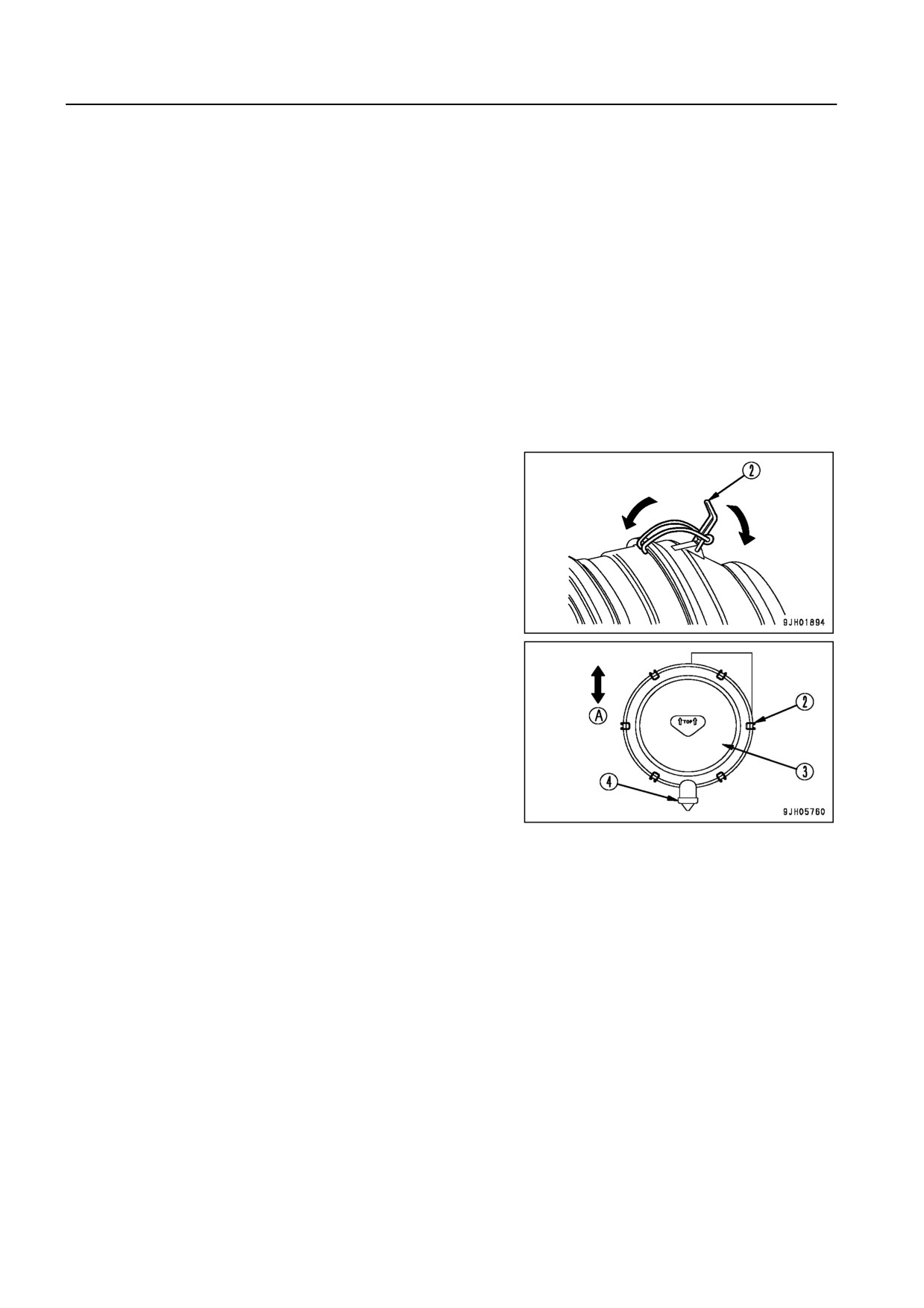

4. Установите крышку (3) следующим образом.
5. Совместите крышку (3) с фильтрующим элементом.
6. Зацепите край зажима (2) за выступающую часть кор2
пуса воздушного фильтра и зафиксируйте его.
7. Зацепив зажимы (2), зафиксируйте их поочередно с
противоположных сторон (вверху, внизу, слева, спра2
ва) точно так же, как затягиваете болты.
8. Всегда устанавливайте крышку (3) таким образом, что2
бы эвакуатор пыли (4) был обращен к грунту (А).
9. После установки крышки (3) убедитесь в том, что за2
зор между крышкой (3) и корпусом воздушного филь2
тра небольшой. Если зазор слишком большой, то пе2
реустановите крышку.
7 57
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПОРЯДОКТЕХОБСЛУЖИВАНИЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
ЗАМЕНА ВНУТРЕННЕГО ЭЛЕМЕНТА
1. Сначала снимите наружный элемент, затем внутренний.
2. Накройте воздушный патрубок (с выпускной стороны) чистой тканью или лентой.
3. Очистите внутреннюю поверхность корпуса воздушного фильтра, затем снимите крышку с впускно2
го отверстия воздуха, как описано в пункте 2.
4. Установите на соединитель новый внутренний элемент, затем установите наружный элемент.
ПРИМЕЧАНИЕ
Не допускается очистка и последующее использование внутреннего элемента. При замене на
ружного элемента одновременно произведите замену внутреннего элемента.

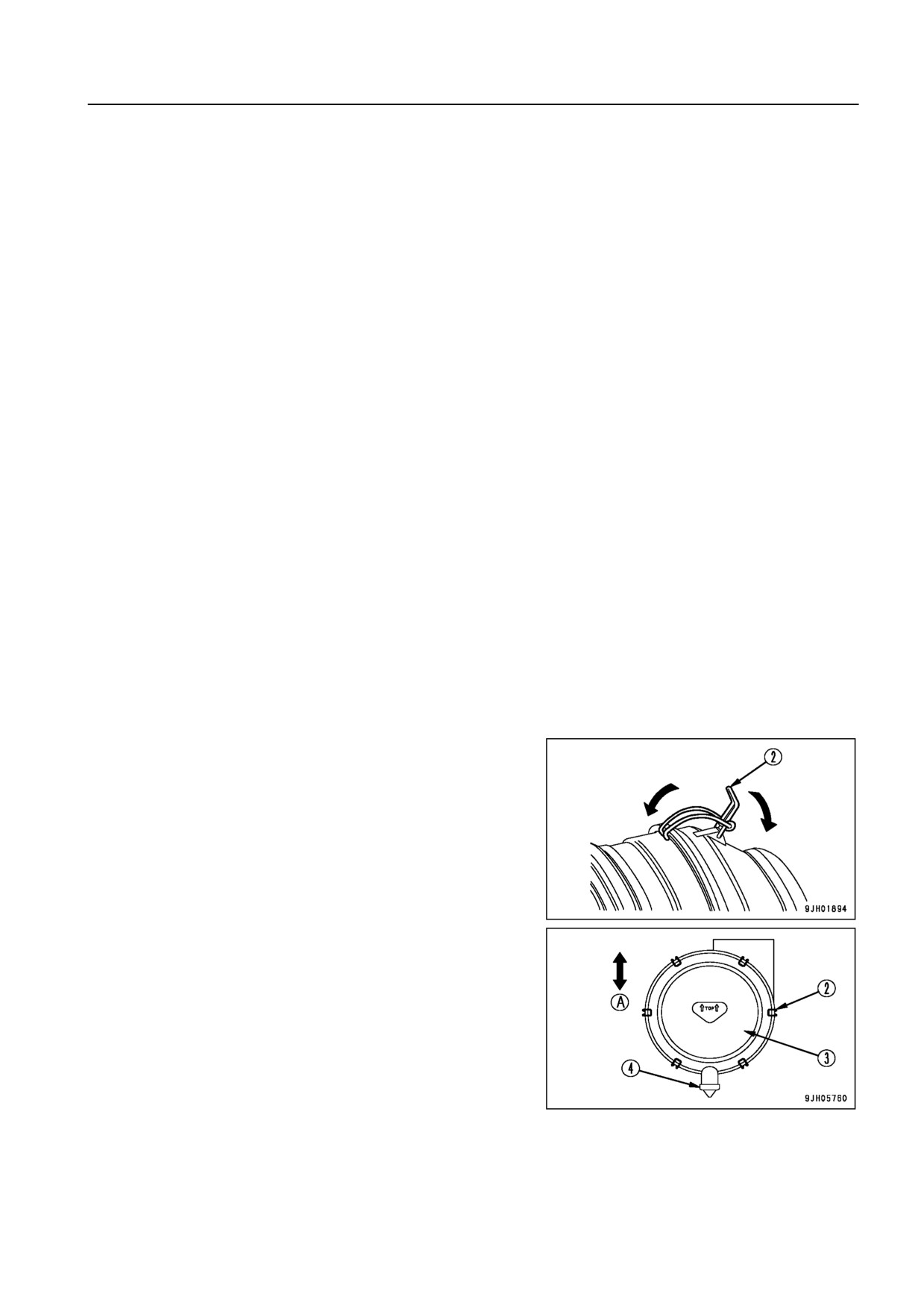

5. Установите на место наружный элемент, затем закре2
пите крышку (3) зажимами (2).
7 58
МАШИНЫ, ГОТОВЫЕ ДЛЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСТАНОВКИ ДОПОЛНИТЕЛЬНОГО
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
РАБОЧЕГО ОБОРУДОВАНИЯ
МАШИНЫ, ГОТОВЫЕ ДЛЯ УСТАНОВКИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ РАБОЧИМ ОБОРУДОВАНИЕМ

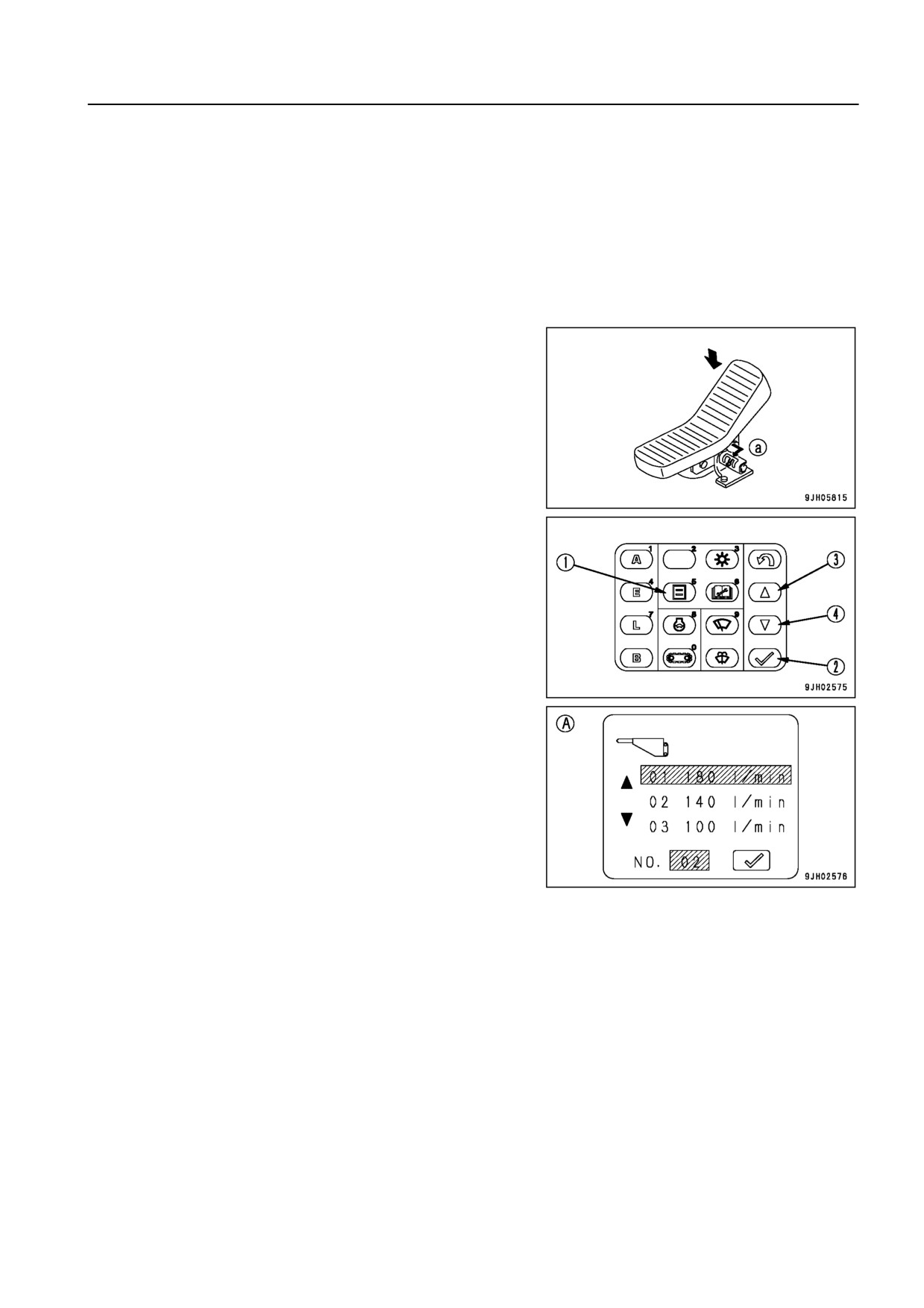

Использование гидромолота
Выбрав рабочий режим B, установите фиксатор в поло2
жение РАЗБЛОКИРОВАНО (a), соответствующее разбло2
кировке только передней части педали, после чего нажми2
те на переднюю часть педали, чтобы привести в действие
гидромолот.
1. Установите рабочий режим B.
2. При нажатии переключателя (1) блока системы конт2
роля появляется индикация экрана (A), после чего вы2
берите требуемый расход масла в контуре устанавли2
ваемого гидромолота (300 л/мин. (79,26 галл. США)/
мин., 220 л/мин.(58,12 галл. США)/мин., 140 л/мин.
(36,99 галл. США)/мин.), затем нажмите кнопку (2)
подтверждения ввода.
3. Появляется индикация экрана (B), и при необходимо2
сти точного управления нажмите кнопку ВВЕРХ (3) или
кнопку ВНИЗ (4), чтобы переместиться вверх или вниз
по гистограмме, на которой показан расход масла,
выберите требуемый расход масла и нажмите кнопку
(2) подтверждения ввода.
; При перемещении на один столбик гистограммы рас2
ход масла может измениться примерно на 20 л/мин
(5,28 галл. США/мин).
; Если точное управление не требуется, то просто
нажмите на кнопку (2) подтверждения ввода.
; Даже при установке пускового включателя в поло2
жение OFF расход масла остается равным задан2
ному значению после повторного запуска двига2
теля.
Меры предосторожности при эксплуатации
; Убедитесь в том, что перекрывающий клапан находит2
ся в положении РАЗБЛОКИРОВАНО.
; Убедитесь в том, что в качестве рабочего режима ус2
тановлен режим В.
Более подробно о схеме потока масла см. раздел ГИД2
РАВЛИЧЕСКИЙ КОНТУР (стр. 628).
; Для получения информации о необходимости ус2
тановки гидроаккумулятора в контур дополнитель2
ного рабочего оборудования обращайтесь к про2
изводителю дополнительного рабочего оборудо2
вания, после чего примите решение.
; О других мерах предосторожности при работе с
гидромолотом см. инструкции изготовителя гид2
ромолота, после чего используйте гидромолот
надлежащим образом.
7
59
МАШИНЫ, ГОТОВЫЕ ДЛЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСТАНОВКИ ДОПОЛНИТЕЛЬНОГО
РАБОЧЕГО ОБОРУДОВАНИЯ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

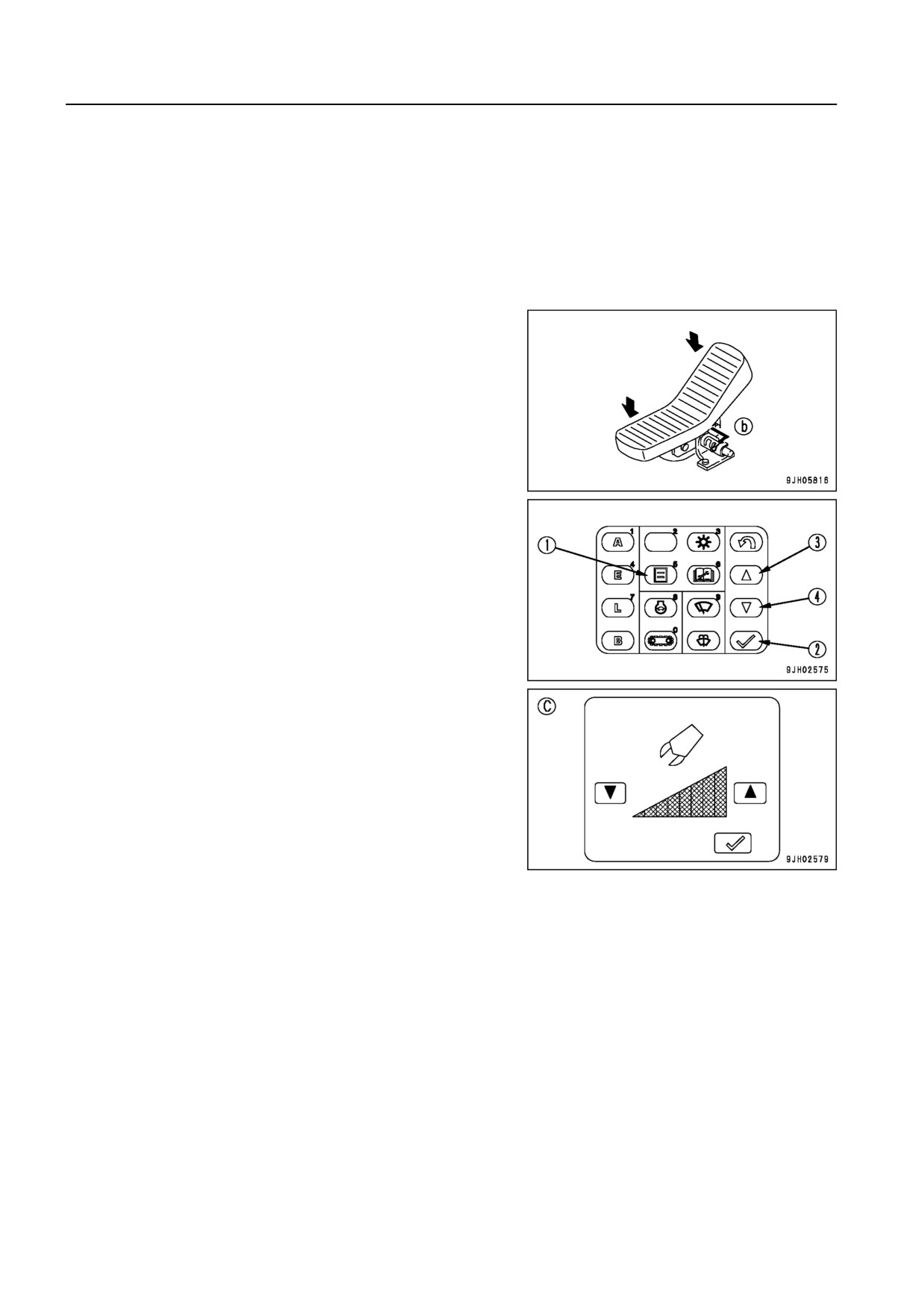

Использование основного дополнительного оборудования (дробилки)
В качестве рабочего режима установите режим А или ре2
жим Е, установите фиксатор в положение РАЗБЛОКИРО2
ВАНО (b) и нажмите переднюю или заднюю часть педали
для управления дополнительным рабочим оборудовани2
ем.
1. В качестве рабочего режима установите режим А или
режим Е.
2. При нажатии переключателя (1) блока системы конт2
роля появляется индикация экрана (C), после чего на2
жмите кнопку ВВЕРХ (3) или кнопку ВНИЗ (4), чтобы
переместиться вверх или вниз по гистограмме, на ко2
торой показан расход масла, выберите требуемый
расход масла и нажмите кнопку (2) подтверждения
ввода.
; По умолчанию устанавливается максимальный
расход масла (прибл. 550 л/мин (145,31 галл.
США)/мин).
; Даже если пусковой включатель повернуть в
положение OFF, расход масла, установленный в
вышеприведенном пункте, сохранится в качестве
заданного значения при последующем запуске
двигателя.
Меры предосторожности при эксплуатации
; Убедитесь в том, что перекрывающий клапан
находится в положении РАЗБЛОКИРОВАНО.
; Убедитесь в том, что в качестве рабочего режима
установлен режим А или режим Е.
Более подробно о схеме потока масла см. раздел
ГИДРАВЛИЧЕСКИЙ КОНТУР (стр. 628).
; В отношении других мер предосторожности, каса2
ющихся эксплуатации рабочего оборудования,
строго следуйте указаниям в инструкции, предос2
тавленной изготовителем рабочего оборудования.
7 60
