РЕКОМЕНДУЕМЫЕ ОПЕРАЦИИ ПРИ РАБОТЕ
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
С ДОПОЛНИТЕЛЬНЫМ РАБОЧИМ ОБОРУДОВАНИЕМ

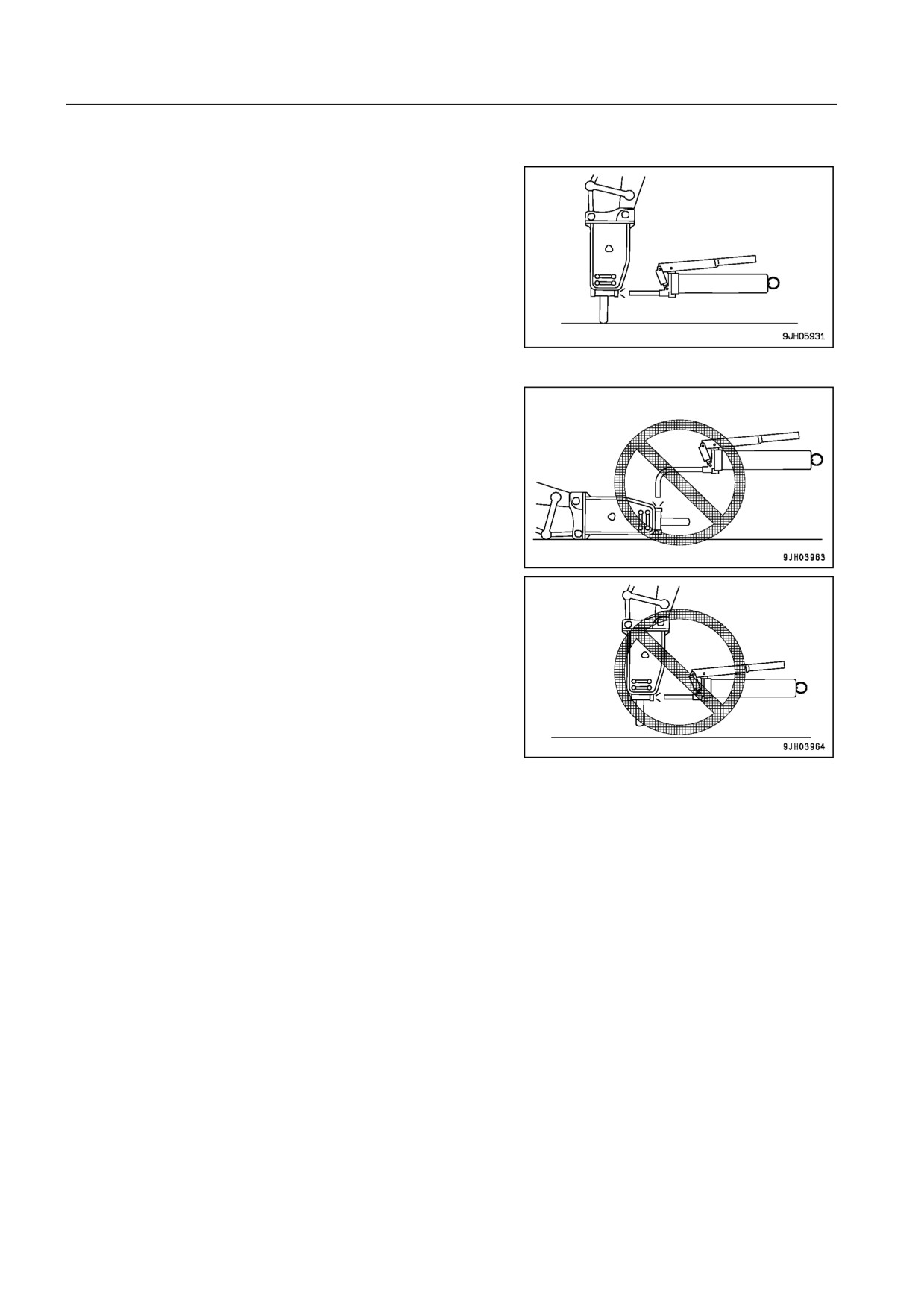

Смазка
Наносите смазку в указанных точках.
ПРИМЕЧАНИЕ
Если смазка подается при неправильном положении
оборудования, то количество консистентной смазки
в гидромолоте превысит необходимое. В результате
при эксплуатации гидромолота грунт и песок попа-
дут в гидравлический контур и приведут к поврежде-
нию гидравлических устройств. Поэтому убедитесь
в том, что консистентная смазка подается при пра-
вильном положении оборудования.
6-22
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО
ДИСПЛЕЯ
< ПРЕДУПРЕЖДЕНИЕ
Способ эксплуатации машины с многофункциональным дисп
леем в некоторых случаях отличается от способа эксплуата
ции стандартной машины. В этом разделе даются пояснения
только относительно элементов, отличающихся от соответ
ствующих элементов машин стандартной комплектации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СОДЕРЖАНИЕ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
СОДЕРЖАНИЕ
ОПЕРАЦИИ
ВНЕШНИЙ ВИД МАШИНЫ
73
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
73
ОПИСАНИЕ КОМПОНЕНТОВ
75
БЛОК СИСТЕМЫ КОНТРОЛЯ
75
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ
7 30
ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ
7 30
ЗАПУСК ДВИГАТЕЛЯ
7 33
ПОСЛЕ ЗАПУСКА ДВИГАТЕЛЯ
7 37
РАБОТА МАШИНЫ
7 46
ПОВОРОТ ПЛАТФОРМЫ
7 49
РАБОЧИЙ РЕЖИМ
7 50
ОБЩИЕ СВЕДЕНИЯ ОБ ЭКСПЛУАТАЦИИ МАШИНЫ
7 51
ПРОВЕРКА ПОСЛЕ ОСТАНОВКИ ДВИГАТЕЛЯ
7 52
ЕЖЕДНЕВНАЯ ПРОВЕРКА МАШИНЫ ПОСЛЕ РАБОТЫ
7 52
РАБОТА ПРИ НИЗКОЙ ТЕМПЕРАТУРЕ
7 53
КОНТРОЛЬНАЯ ПАНЕЛЬ
7 53
ТЕХОБСЛУЖИВАНИЕ
ПОРЯДОК ТЕХОБСЛУЖИВАНИЯ
7 54
ПРИ НЕОБХОДИМОСТИ
7 54
ДОПОЛНИТЕЛЬНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ
МАШИНЫ, ГОТОВЫЕ ДЛЯ УСТАНОВКИ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ
7 59
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ РАБОЧИМ ОБОРУДОВАНИЕМ
7 59
72
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
ВНЕШНИЙ ВИД МАШИНЫ
ВНЕШНИЙ ВИД МАШИНЫ
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
AA: Экран со всеми загоревшимися лампами
BB: Экран нормальных условий эксплуатации
CC: Экран предупреждения о времени очередного техобслуживания
73
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВНЕШНИЙ
ВИД МАШИНЫ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
(1)
Радиоприемник
(26) Контрольная лампа температуры
(2)
Включатель проблескового маячка (опция)
охлаждающей жидкости двигателя
(3)
Управляющий включатель кондиционера
(27) Контрольная лампа давления масла
в двигателе
(4)
Рычаг блокировки
(5)
Левый рычаг управления рабочим
(28) Указатель температуры охлаждающей
жидкости двигателя
оборудованием
(29) Контрольная лампа уровня зарядного тока
(6)
Сенсорный включатель максимальной
мощности
(30) Контрольная лампа уровня охлаждающей
жидкости в радиаторе
(7)
Педали хода
(8)
Рычаги управления передвижением
(31) Контрольная лампа рабочего режима
(32) Контрольная лампа температуры масла
(9)
Прикуриватель
гидросистемы
(10) Блок системы контроля
(33) Указатель температуры масла гидросистемы
(11) Включатель звукового сигнала
(34) Контрольная лампа техобслуживания
(12) Правый рычаг управления рабочим
(35) Контрольная лампа дополнительного
оборудованием
оборудования
(13) Включатель зажигания
(36) Контрольная лампа скорости передвижения
(14) Регулятор подачи топлива
(37) Контрольная лампа температуры масла
(15) Включатель наружного освещения
в двигателе
(16) Выключатель звукового сигнала
(38) Контрольная лампа засорения воздушного
предупреждения
фильтра
(17) Выключатель блокировки поворота
(39) Указатель уровня топлива
платформы
(40) Контрольная лампа уровня топлива
(18) Двухпозиционный переключатель
увеличения силы резания
(41) Контрольная лампа повышения мощности
(42) Контрольная лампа системы автоматического
(19) Выключатель тормоза удержания поворота
замедления оборотов двигателя
платформы
(43) Включатель настройки ЖК дисплея
(20) Включатель ручного режима управления
насосом
(44) Кнопки ввода данных
(21) Переключатель
(45) Включатель стеклоомывателя
(22) Переключатель рабочего режима
(46) Включатель стеклоочистителя
(23) Контрольная лампа стеклоочистителя
(47) Включатель режима техобслуживания
(24) Контрольная лампа предпускового
(48) Переключатель скорости передвижения
подогрева двигателя
(49) Включатель системы автоматического
(25) Контрольная лампа блокировки поворота
замедления оборотов двигателя
платформы
74
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
ОПИСАНИЕ КОМПОНЕНТОВ
ОПИСАНИЕ КОМПОНЕНТОВ
Ниже приводится описание устройств, необходимых для эксплуатации машины.
Для правильной и безопасной эксплуатации машины важно иметь четкое представление об особеннос
тях эксплуатации оборудования и показаниях индикаторов.

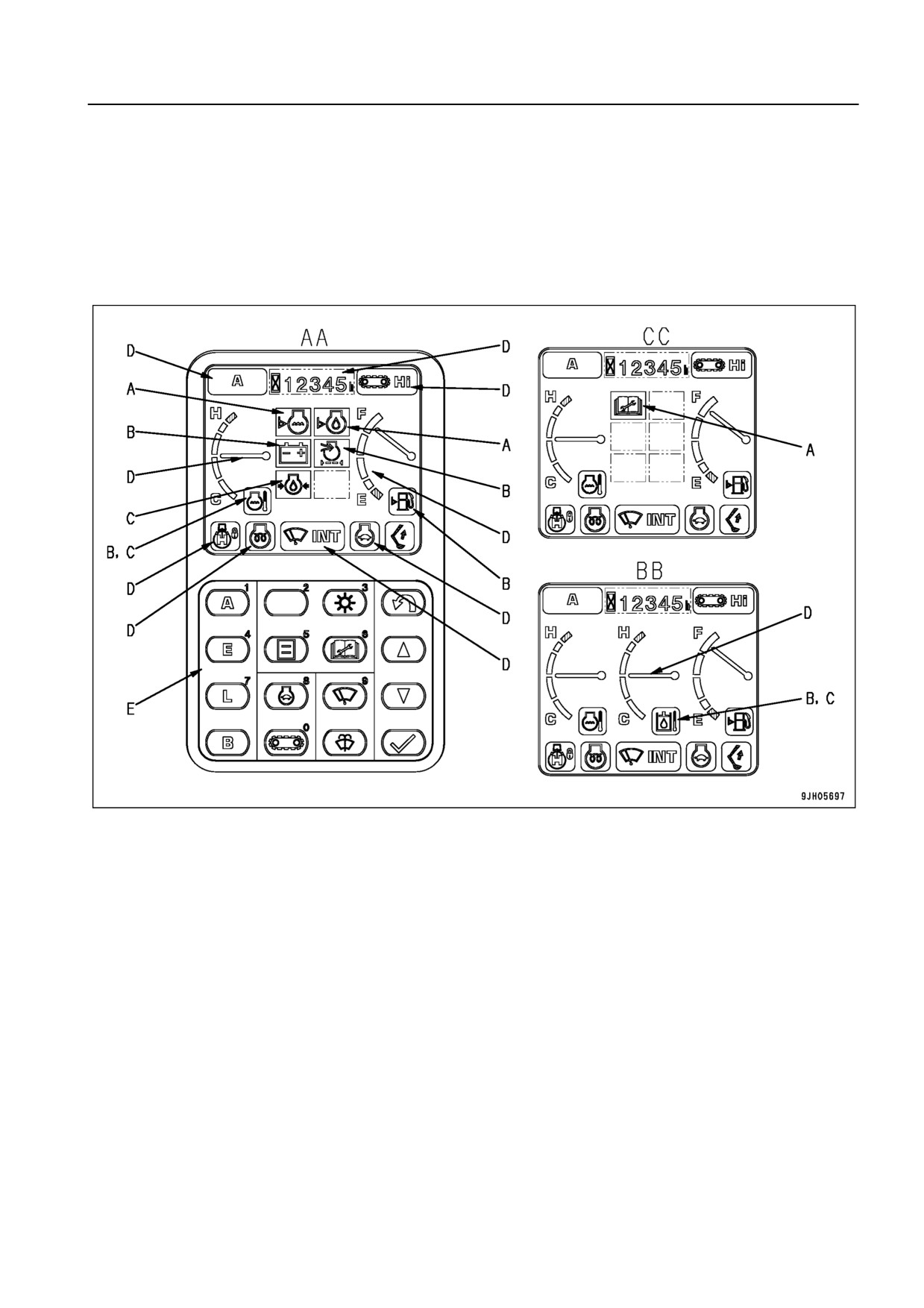

БЛОК СИСТЕМЫ КОНТРОЛЯ
AA: Экран со всеми загоревшимися лампами
BB: Экран нормальных условий эксплуатации
CC: Экран предупреждения о времени очередного техобслуживания
A: Группа основных контрольных ламп проверки
D: Указатели и контрольные лампы контрольно
B: Группа контрольных ламп предупреждения
измерительных приборов
C: Группа контрольных ламп аварийной остановки
E: Переключатели блока системы контроля
75
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
КОМПОНЕНТОВ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
Основные операции блока СИСТЕМЫ КОНТРОЛЯ

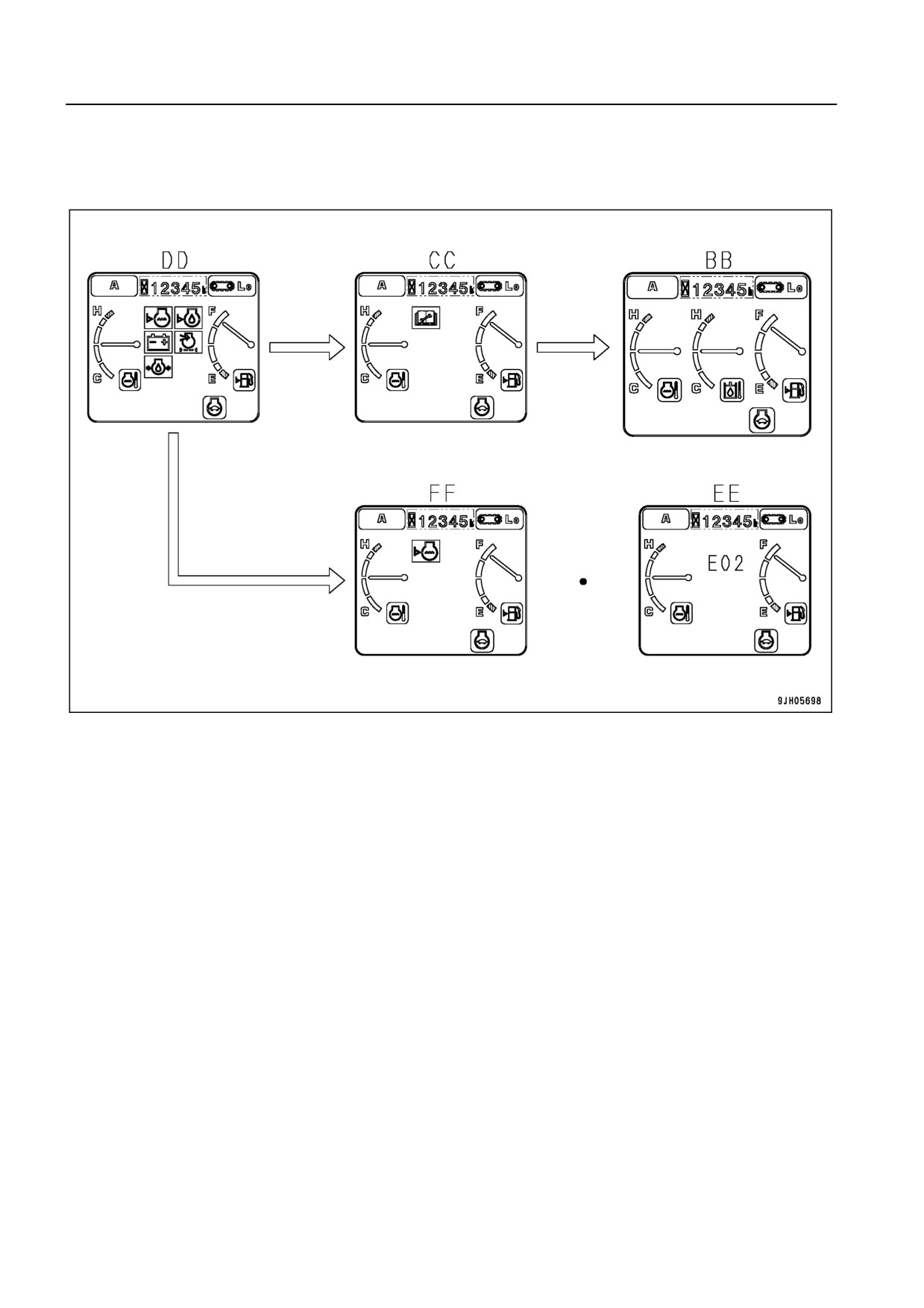

При нарушении режима запуска двигателя
; При нарушениях режима запуска двигателя экран DD предпусковой проверки переключается на эк
ран CC предупреждения о сроках проведения техобслуживания, экран FF предупреждений или эк
ран EE ошибок.
; Через 2 секунды после включения экрана DD предпусковой проверки двигателя включается экран
CC предупреждения о сроках проведения техобслуживания.
; Через 30 секунд после включения экран CC предупреждения о сроках проведения техобслуживания
возвращается к экрану BB нормального режима работы.
; Через 2 секунды после включения экрана DD предпусковой проверки двигателя включается экран FF
предупреждений или экран EE ошибок.
76
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
ОПИСАНИЕ КОМПОНЕНТОВ

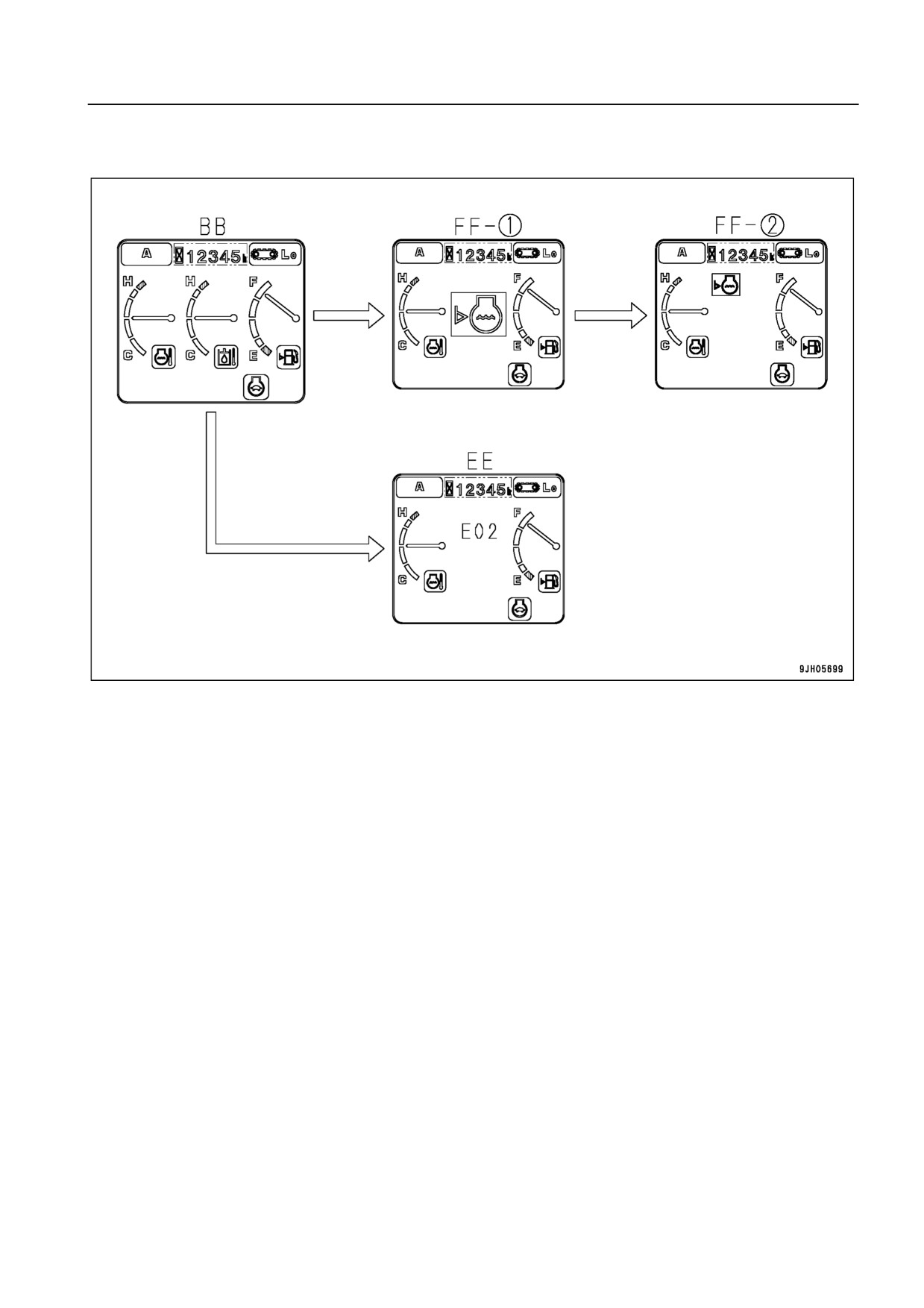

При появлении неисправности во время работы
; Если неисправность возникает во время работы, экран BB нормального режима работы переключа
ется на экран предупреждений FF (1) или экран ошибок.
; После отображения экрана предупреждений FF (1) в течение 2 секунд автоматически включается
экран предупреждений FF (2).
77
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОПИСАНИЕ КОМПОНЕНТОВ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

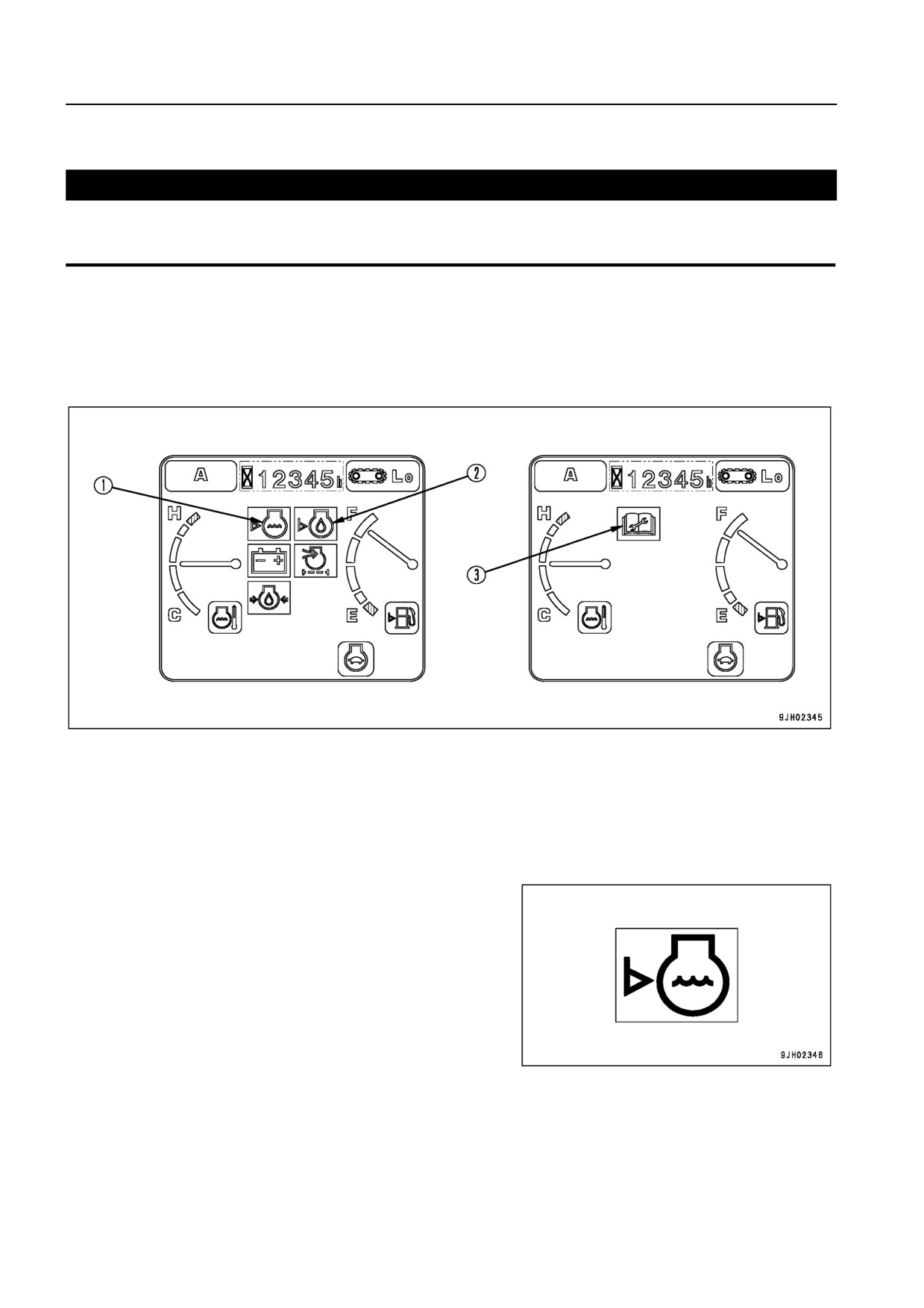

Группа основных контрольных ламп проверки
< ВНИМАНИЕ
Контрольные лампы не являются гарантией работоспособности машины. При проведении про
верки двигателя перед запуском (ежедневной проверки) не следует полагаться только на пока
зания контрольных ламп. Необходимо выйти из кабины и проверить каждую позицию.
Ниже описываются основные позиции в перечне пунктов предпусковой проверки, которые следует про
верять перед запуском двигателя. В случае неисправности зажигается соответствующая контрольная
лампа.
А (1) Контрольная лампа уровня охлаждающей
А (3) Контрольная лампа техобслуживания
жидкости в радиаторе
А (2) Контрольная лампа уровня масла в двигателе
Контрольная лампа уровня охлаждающей жидкости
в радиаторе
Контрольная лампа (1) предупреждает оператора о том,
что уровень охлаждающей жидкости в радиаторе упал.
Если уровень охлаждающей жидкости в радиаторе низкий,
лампа горит красным светом, поэтому проверьте уровень
жидкости в радиаторе и расширительном бачке и долей
те охлаждающую жидкость.
78
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ
ОПИСАНИЕ КОМПОНЕНТОВ

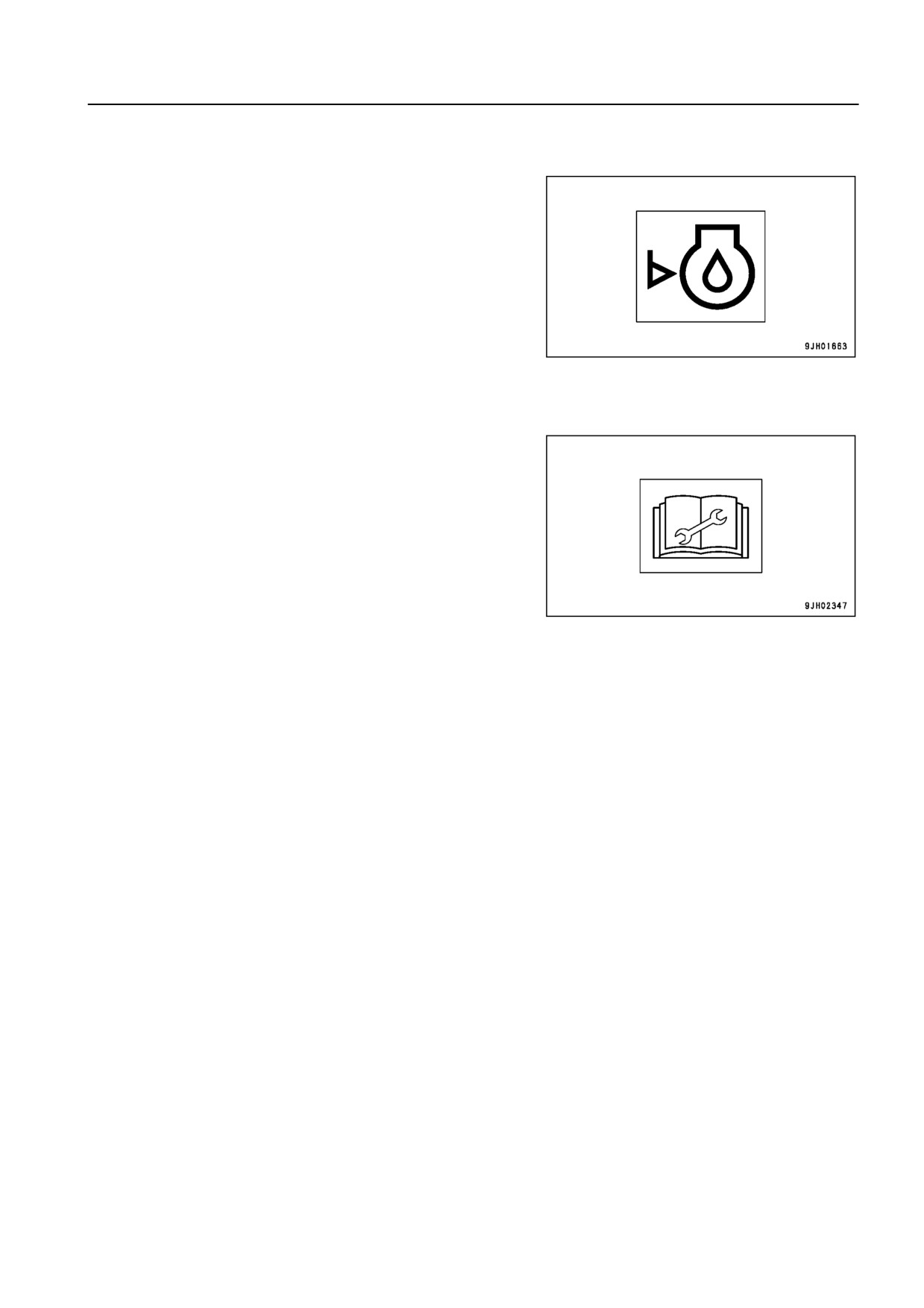

Контрольная лампа уровня масла в двигателе
Контрольная лампа (2) предупреждает оператора о том,
что уровень масла в поддоне картера упал.
Если уровень масла в поддоне картера низкий, то конт
рольная лампа загорается красным светом, поэтому про
верьте уровень масла в поддоне картера двигателя и до
лейте масло.
Контрольная лампа техобслуживания
Контрольная лампа (3) загорается для предупреждения
оператора о том, что заданное время с момента проведе
ния последнего техобслуживания истекло.
Данный экран выключается через 30 секунд, и возвраща
ется экран нормального режима работы.
; Более подробно о способе проверки интервала техоб
служивания см. раздел ВКЛЮЧАТЕЛЬ КОНТРОЛЬНОЙ
ЛАМПЫ ТЕХОБСЛУЖИВАНИЯ (стр. 7 24).
Если вы желаете изменить установку интервала техобслу
живания, проконсультируйтесь с дистрибьютором фирмы
Komatsu.
79
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОПИСАНИЕ КОМПОНЕНТОВ
МНОГОФУНКЦИОНАЛЬНОГО ДИСПЛЕЯ

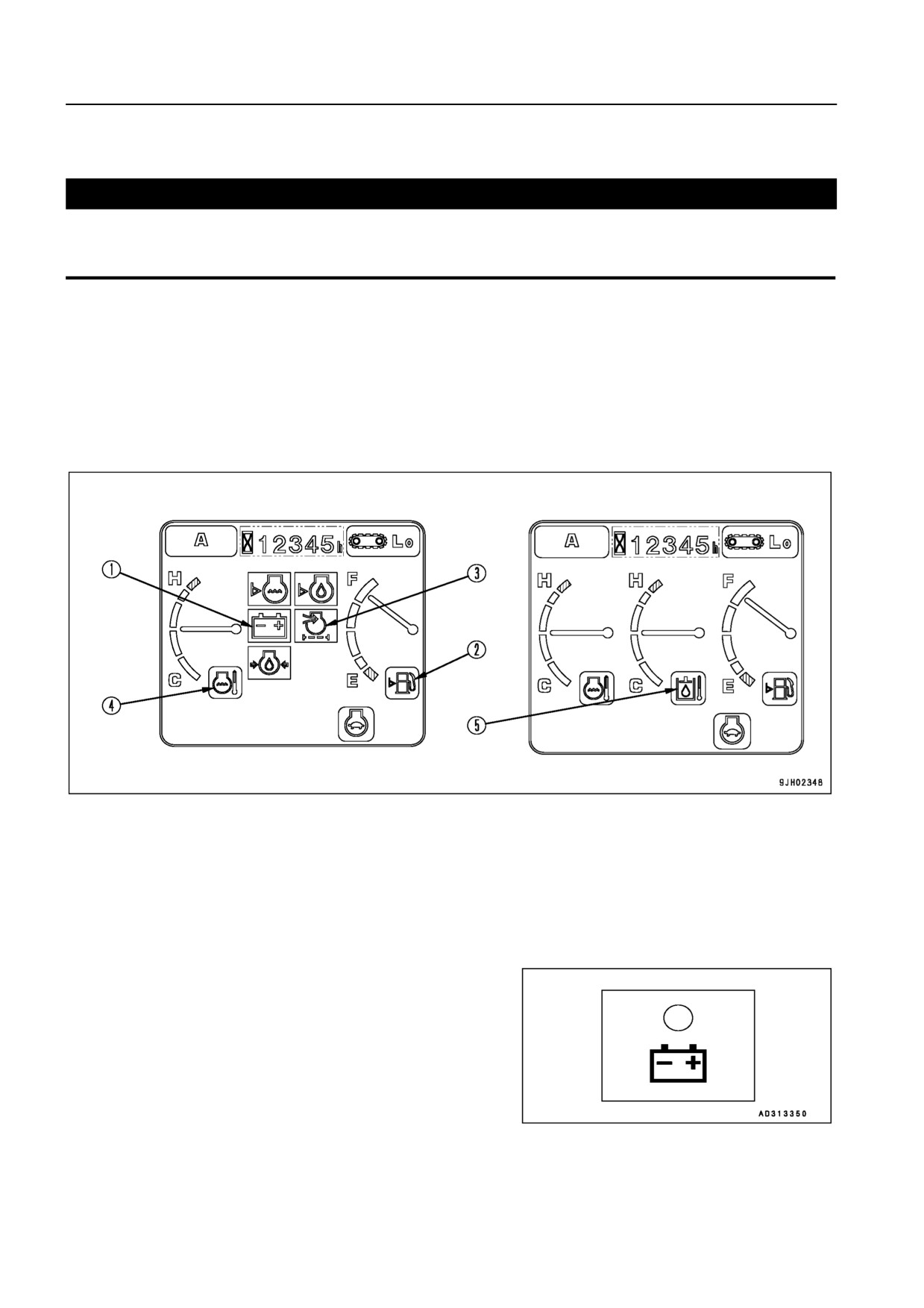

Группа контрольных ламп предупреждения
< ВНИМАНИЕ
Если контрольная лампа предупреждения загорается красным светом, как можно быстрее пре
кратите работу и проведите осмотр соответствующей позиции. Игнорирование предупрежде
ния может повлечь за собой неисправность.
Это группа контрольных ламп, за состоянием которых необходимо следить при работающем двигателе.
При возникновении неисправности на экране отображается контрольная лампа, которая требует немед
ленных действий.
При возникновении неисправности контрольная лампа неисправной позиции загорается красным све
том.
B(1) Контрольная лампа уровня зарядного тока
B(4) Контрольная лампа температуры
B(2) Контрольная лампа уровня топлива
охлаждающей жидкости двигателя
B(3) Контрольная лампа засорения
B(5) Контрольная лампа температуры масла
воздушного фильтра
гидросистемы
Контрольная лампа уровня зарядного тока
Контрольная лампа (1) предупреждает оператора о неис
правности в системе зарядки при работающем двигате
ле.
Если аккумуляторная батарея не заряжается при работа
ющем двигателе, контрольная лампа загорается красным
светом.
Если контрольная лампа горит красным светом, проверь
те, не ослаблен ли клиновой ремень. Если выявлена ка
кая либо неисправность, примите необходимые меры к ее
устранению. Более подробно см. раздел ПРОЧИЕ НЕИС
ПРАВНОСТИ (стр. 3 138).
ПОЯСНЕНИЯ
При запуске или остановке двигателя с пусковым включателем, находящимся в положении ON, может
загореться контрольная лампа и прозвучать короткий звуковой сигнал зуммера. Это не указывает на
неисправность.
