Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР PC400, 400LC, 450, 450LC-7. Руководство - часть 27
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Единица из

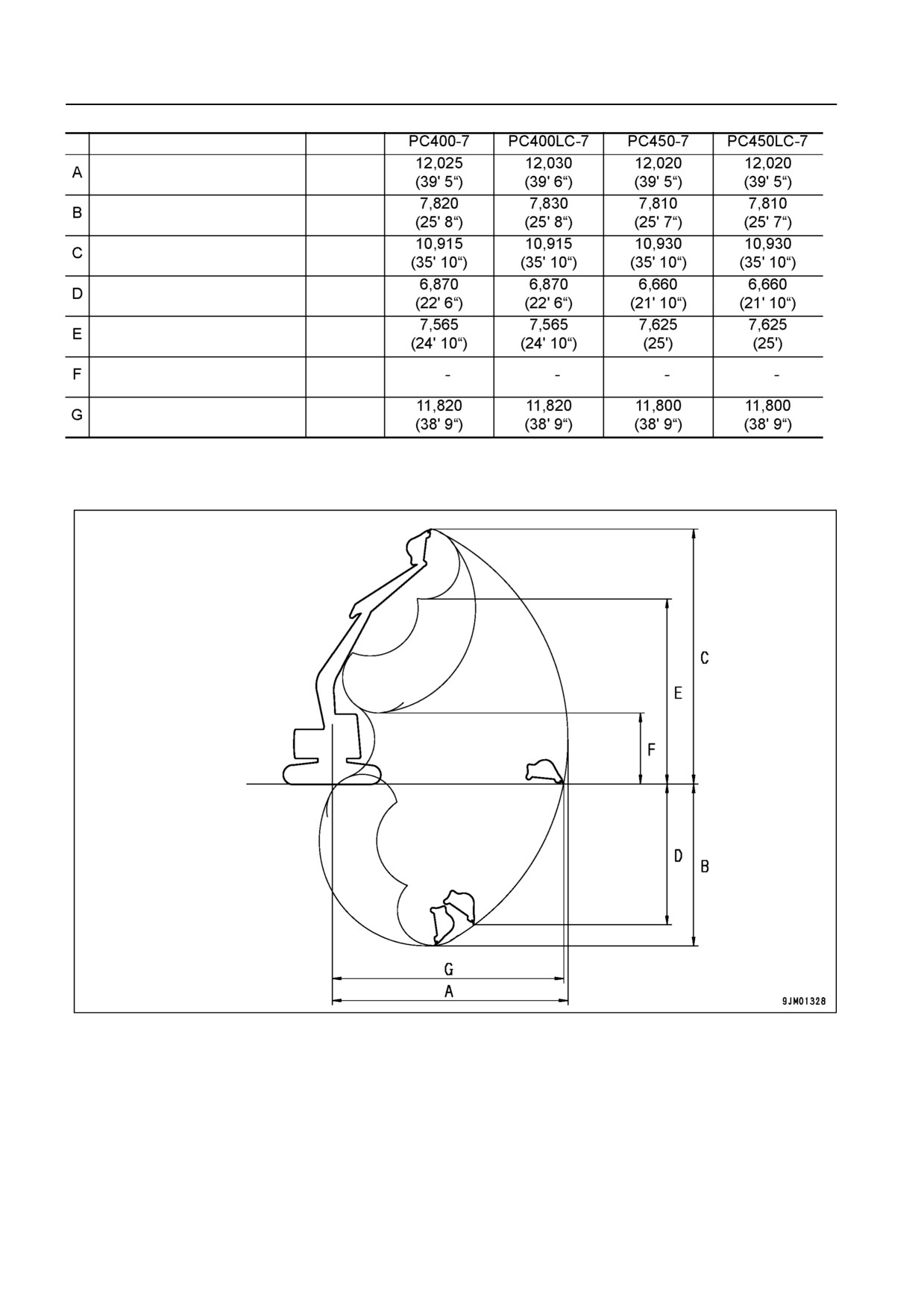

Рабочие зоны
мерения
Макс. радиус резания
мм
(фут, дюйм)
грунта
Макс. глубина резания
мм
(фут, дюйм)
грунта
Макс. высота резания
мм
(фут, дюйм)
грунта
Макс. глубина вертикаль
мм
(фут, дюйм)
ной стенки котлована
мм
Макс. высота выгрузки
(фут, дюйм)
мм
Мин. высота выгрузки
(фут, дюйм)
Макс. радиус резания
мм
грунта на уровне опоры
(фут, дюйм)
54
РАБОЧЕЕ
ОБОРУДОВАНИЕ,
ОПЦИИ
< ПРЕДУПРЕЖДЕНИЕ
Прежде чем перейти к этой главе, внимательно изучите
содержание главы ТЕХНИКА БЕЗОПАСНОСТИ.
ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
Во время установки рабочего оборудования или опций необходимо обращать особое внимание на со'
блюдение правил техники безопасности. Просим строго соблюдать следующие меры предосторожно'
сти при выборе, установке или использовании рабочего оборудования или опций.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ВЫБОРЕ ОБОРУДОВАНИЯ
; До установки на машину рабочего оборудования или опций обратитесь за консультацией к дистри'
бьютору фирмы Komatsu. В зависимости от типа основного или дополнительного рабочего оборудо'
вания может возникнуть необходимость установить на машину переднее защитное ограждение, пре'
дохранительный щиток или другие средства защиты. Кроме этого, основное или дополнительное
рабочее оборудование может задевать кабину оператора, что нежелательно.
; Устанавливайте только такое рабочее оборудование, которое разрешено к использованию фирмой
Komatsu. Фирма Комацу не несет ответственности за аварии, повреждения или выход машины из
строя вследствие установки рабочего оборудования или опций, не разрешенных к использованию
фирмой Komatsu.
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИЮ
; Перед установкой или использованием рабочего оборудования или опций обязательно вниматель'
но прочитайте инструкцию по эксплуатации машины и рабочего оборудования или опций и убеди'
тесь, что поняли ее.
; Если инструкция по эксплуатации потеряна или испорчена, обязательно получите новую копию от
изготовителя рабочего оборудования или дистрибьютора фирмы Komatsu.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ СНЯТИИ ИЛИ УСТАНОВКЕ
При снятии или установке рабочего оборудования или опций соблюдайте нижеприведенные меры предос'
торожности и примите все необходимые меры для обеспечения безопасности при выполнении работы.
; Работы по снятию и установке оборудования проводите на ровной, твердой площадке.
; Если работа выполняется силами двух и более человек, выберите старшего и выполняйте его указа'
ния.
; Для подъема и перемещения тяжелых предметов (массой более 25 кг (55 фунтов)) используйте кран
(краном должен управлять квалифицированный оператор).
; Не заходите под груз, подвешенный на кране.
; Не выполняйте никаких работ с грузом, подвешенным на кране. Обязательно используйте подстав'
ки во избежание падения груза.
; Во время и после снятия тяжелой детали обеспечьте машине устойчивость. Прежде чем снимать
такую деталь, во избежание опрокидывания обеспечьте устойчивость машины опорами, если пона'
добится.
; Перед установкой или после снятия рабочего оборудования или опций приведите машину в устой'
чивое положение во избежание ее случайного опрокидывания.
; Для получения консультаций по снятию и установке оборудования обращайтесь к дистрибьютору
фирмы Komatsu.
6-2
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ
Если установлено удлиненное или тяжелое рабочее оборудование, соблюдайте следующие меры пре'
досторожности. Перед началом работы переместите машину в безопасное место и выполните проб'
ные рабочие операции, чтобы убедиться, что полностью контролируете перемещение оборудования,
знаете, где находится центр тяжести и рабочая зона машины.
; Не поворачивайте рабочее оборудование, если машина расположена наклонно. Поворот рабочего
оборудования на машине, расположенной наклонно, может стать причиной ее опрокидывания.
; Во время работы машины обеспечьте безопасное расстояние до объектов, находящихся вокруг ра'
бочей зоны. Если установлено удлиненное рабочее оборудование, рабочая зона расширяется.
; Если установлено тяжелое рабочее оборудование, обратите особое внимание на следующие меры
предосторожности.
; При повороте платформы возрастает величина перебега (расстояния, на которое до полной ос'
тановки смещается рабочее оборудование после срабатывания тормоза поворота платформы).
Если величина перебега рассчитана неточно, возникает опасность задевания объектов, находя'
щихся в рабочей зоне. В связи с этим необходимо предусмотреть дополнительное свободное
пространство для поворота платформы.
; Кроме того, увеличивается величина самопроизвольного опускания рабочего оборудования (рас'
стояния, на которое опускается рабочее оборудование, остановленное в поднятом положении,
под действием собственного веса). Не оставляйте рабочее оборудование в поднятом положе'
нии; всегда опускайте его на грунт.
; Не следует делать резких поворотов платформой, внезапно опускать или останавливать рабо'
чее оборудование. Это грозит машине опрокидыванием.
; Недопустимо резко выдвигать или резко втягивать цилиндр стрелы. Толчок может вызвать оп'
рокидывание машины.
6-3
МАШИНА, ГОТОВАЯ ДЛЯ УСТАНОВКИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
МАШИНА, ГОТОВАЯ ДЛЯ УСТАНОВКИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

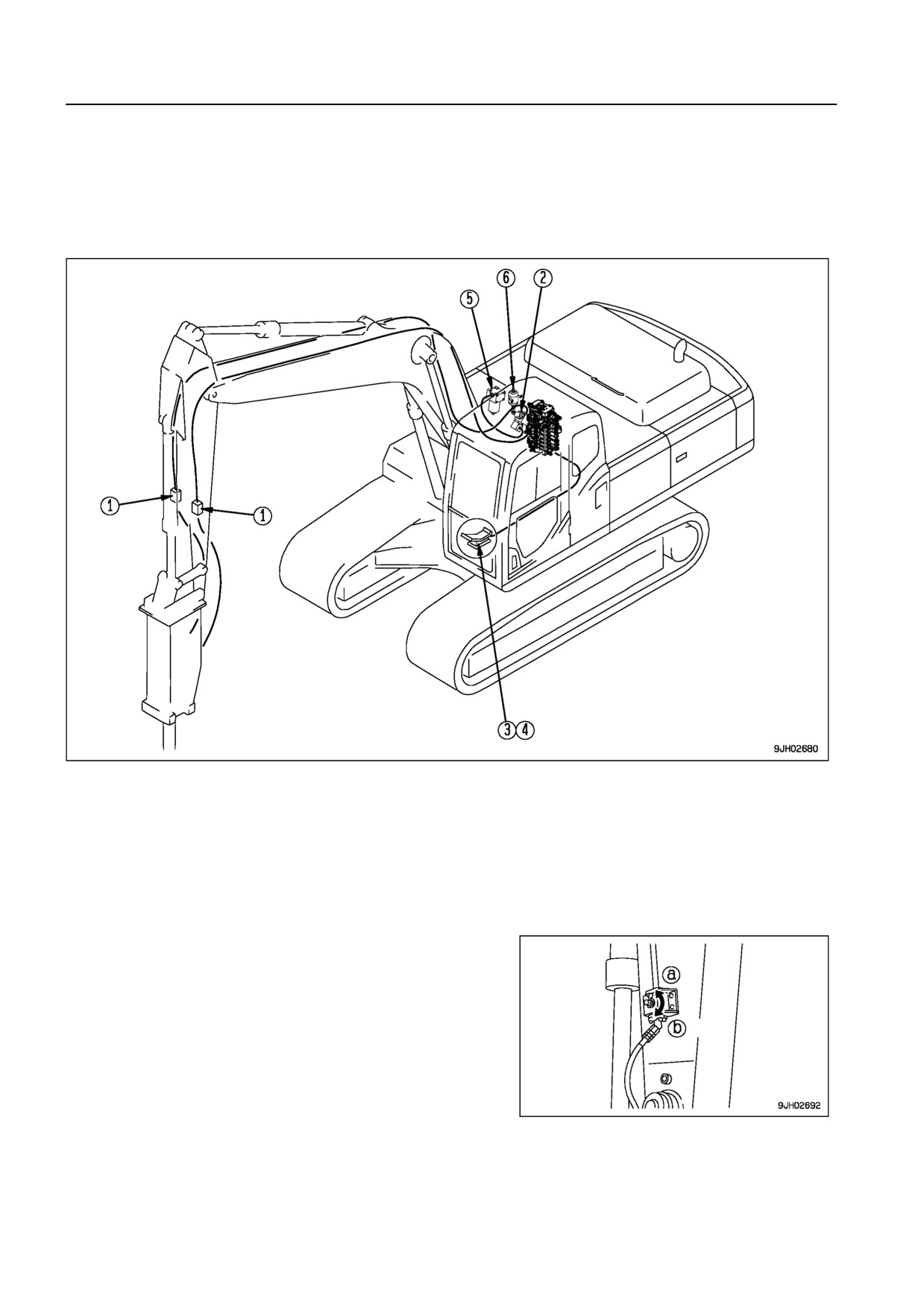

МЕСТА РАСПОЛОЖЕНИЯ
(1) Перекрывающий клапан
(4) Фиксатор
(2) Переключающий клапан
(5) Дополнительный фильтр для гидромолота
(3) Распределительный клапан
(6) Гидроаккумулятор
Перекрывающий клапан
Клапан (1) перекрывает поток масла гидросистемы.
(а) РАЗБЛОКИРОВАНО: масло гидросистемы поступает
(b) ЗАБЛОКИРОВАНО: масло гидросистемы не поступает

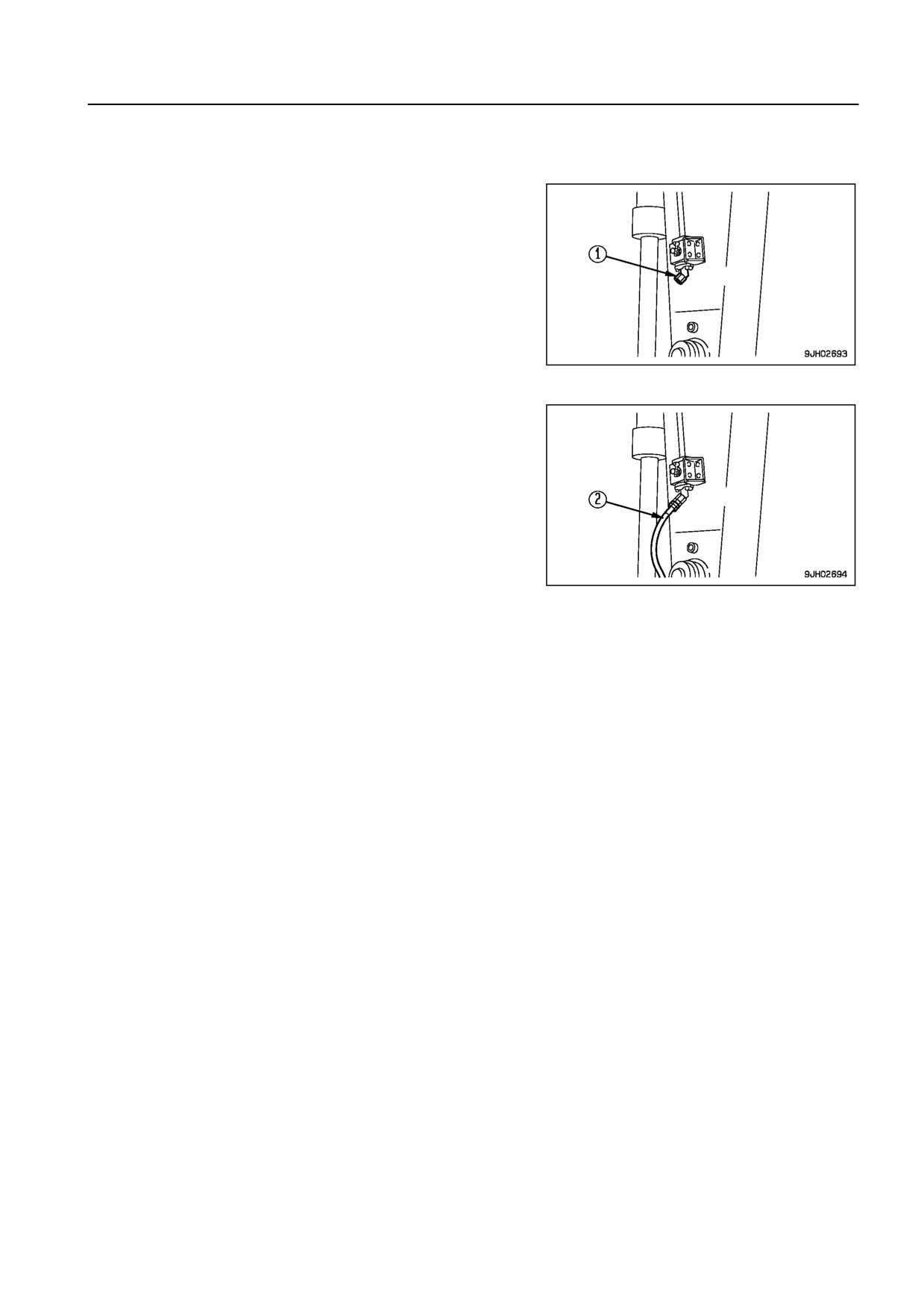

При снятии или установке дополнительного рабочего обо'
рудования переведите данный клапан в положение ЗАБ'
ЛОКИРОВАНО.
6-4
МАШИНА, ГОТОВАЯ ДЛЯ УСТАНОВКИ
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ
Переключающий клапан
Клапан (2) переключает поток масла гидросистемы.
Он автоматически переключается в соответствии с выб'
ранным режимом работы. Необходимо включить рабочий
режим, соответствующий установленному дополнитель'
ному рабочему оборудованию. Более подробно о выборе
рабочего режима см. раздел ГИДРАВЛИЧЕСКИЙ КОНТУР
(стр. 6'8).
ПРИМЕЧАНИЕ
Если изготовителем дополнительного рабочего обо-
рудования был предусмотрен дополнительный кон-
тур, то обратный контур может автоматически не
включаться.

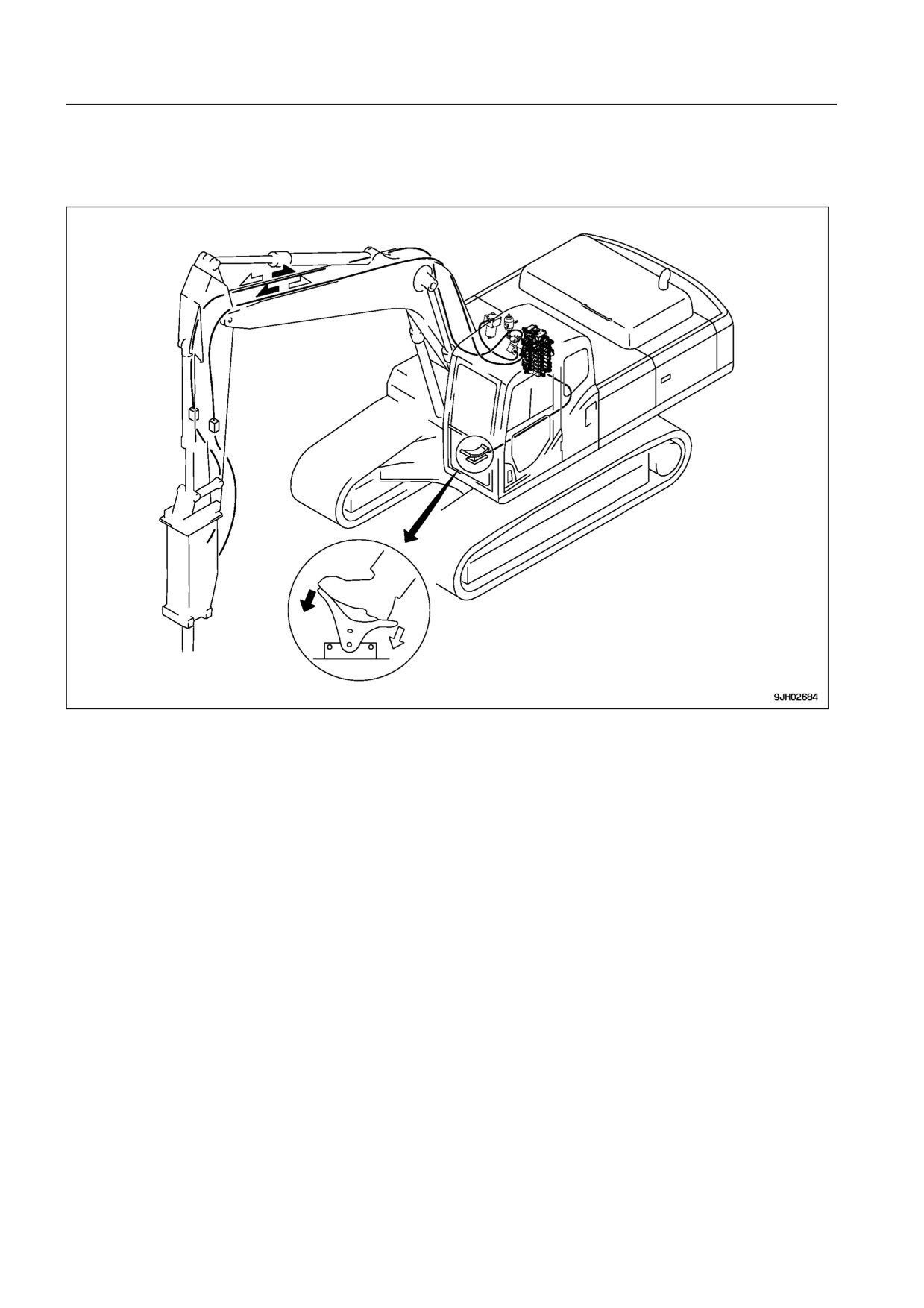

Педаль управления дополнительным рабочим
оборудованием
< ПРЕДУПРЕЖДЕНИЕ
Перед выполнением рабочих операций снимайте ногу с этой педали. Если случайно нажать
педаль, то машина резко тронется с места, что может привести к несчастному случаю. Забло-
кируйте педаль фиксатором, если не используете рабочее оборудование.

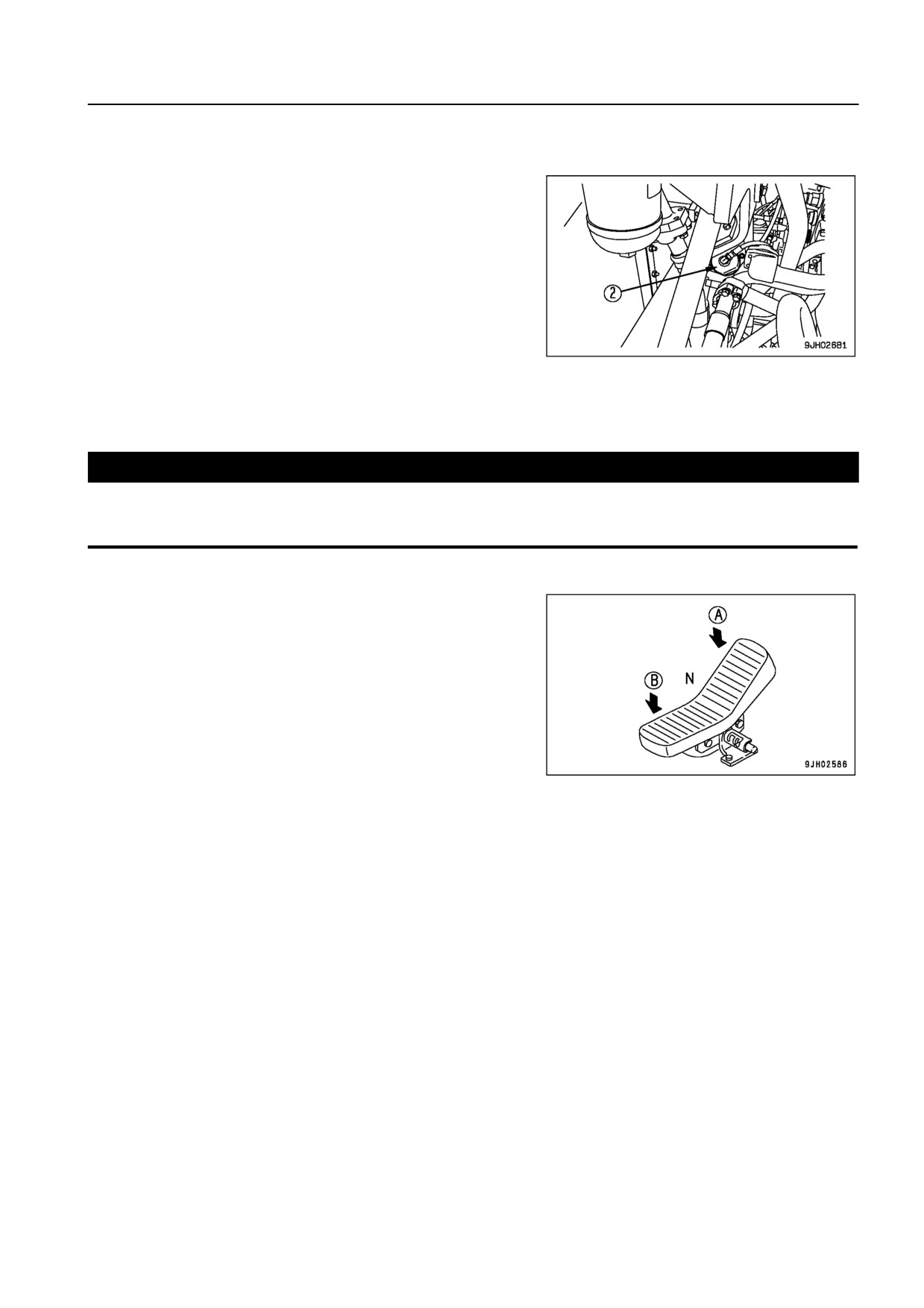

Педаль (3) используется для управления дополнительным
рабочим оборудованием.
Нажатие на переднюю, среднюю (нейтральную) и заднюю
части педали соответствует следующим перемещениям
дополнительного рабочего оборудования:
Гидромолот
Передняя часть педали (А): включен
Средняя часть педали N
: остановлен
Задняя часть педали (B)
: остановлен
Что касается другого дополнительного оборудования, то
следует встретиться с представителем изготовителя ра'
бочего оборудования во время установки для того, чтобы
определить принципы работы педали и рабочего обору'
дования.
ПОЯСНЕНИЯ
Толщина педали (3) различна на концах. Ее можно уста'
новить в любом из двух направлений по Вашему усмот'
рению.
6-5
МАШИНА, ГОТОВАЯ ДЛЯ УСТАНОВКИ
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

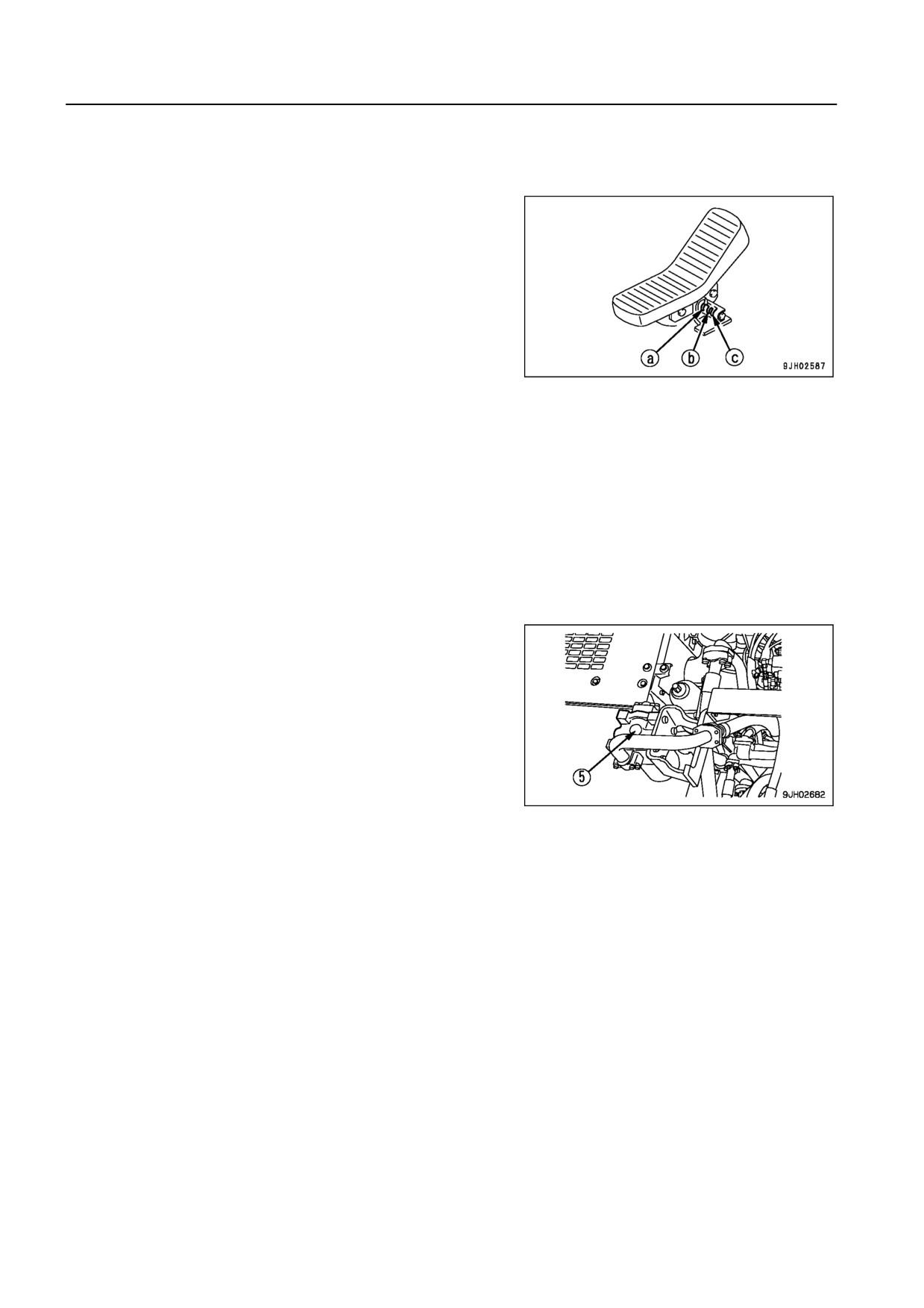

Фиксатор
Фиксатор (4) блокирует педаль управления.
Положение (а) : заблокирована
Положение (b) : до конца нажимается только передняя
часть педали (задняя часть заблокиро'
вана)
Положение (c) : передняя и задняя части педали нажи'
маются до конца
; При использовании гидромолота выберите режим B
на блоке системы контроля и установите фиксатор в
положение (b).
Если дополнительное рабочее оборудование не исполь'
зуется, то установите фиксатор в положение (a).
; При использовании гидромолота выберите режим A
или E на блоке системы контроля и установите фик'
сатор в положение (c).
ПРИМЕЧАНИЕ
Если при использовании гидромолота фиксатор установлен в положение (c) и нажата задняя
часть педали (B), то это приведет к неправильной работе или повреждению гидромолота, по-
этому при использовании гидромолота всегда устанавливайте фиксатор в положение (b).
Дополнительный масляный фильтр
для гидромолота
Фильтр (5) предотвращает загрязнение масла гидросис'
темы при использовании гидромолота.
Масло поступает только тогда, когда на блоке системы
контроля выбран режим B.
ПРИМЕЧАНИЕ
Всегда устанавливайте дополнительный фильтр в
обратном контуре на машинах, оборудованных гид-
ромолотом.
6-6
МАШИНА, ГОТОВАЯ ДЛЯ УСТАНОВКИ
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

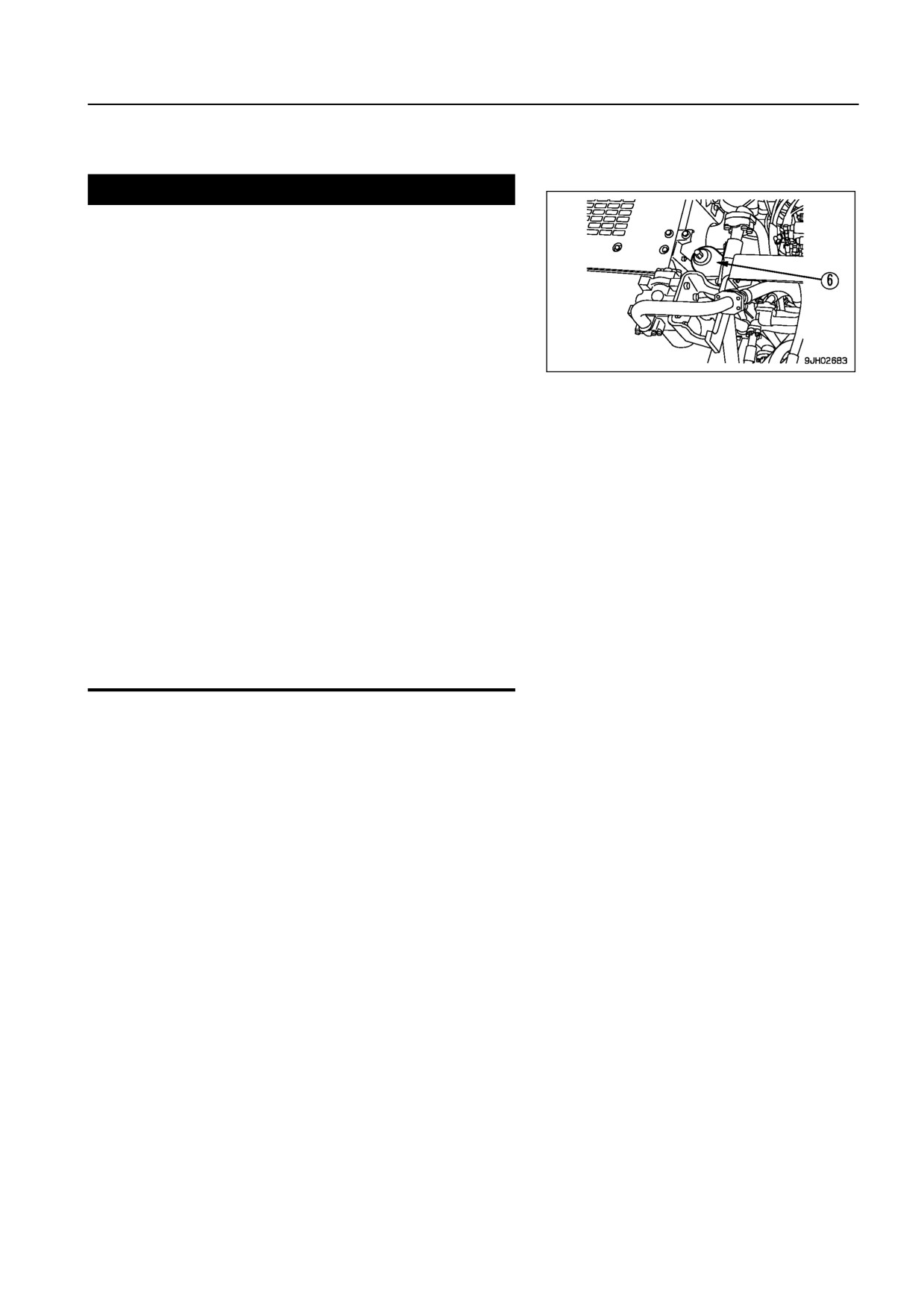

Гидроаккумулятор
< ПРЕДУПРЕЖДЕНИЕ
Поскольку гидроаккумулятор заправлен азотом под
высоким давлением, то неправильная его эксплуата-
ция может привести к взрыву, что может стать при-
чиной тяжелых травм и повреждений. При работе с
гидроаккумулятором всегда соблюдайте следующие
правила.
; Давление в контуре управления не может быть
сброшено полностью. При снятии гидравлическо-
го оборудования не вставайте в направлении раз-
брызгивания масла.
; Отворачивайте болты медленно.
; Не разбирайте гидроаккумулятор.
; Не подносите его близко к огню и не утилизируйте
его сжиганием.
; Не выполняйте на нем сварочные работы и не про-
сверливайте в нем отверстия.
; Не ударяйте по нему, не переворачивайте и не
подвергайте его каким-либо механическим
воздействиям.
; Перед утилизацией гидроаккумулятора обяза-
тельно выпустите из него газ. По вопросам ути-
лизации обращайтесь к дистрибьютору фирмы
Komatsu.
Данный гидроаккумулятор (6) установлен для снижения пикового давления в гидравлическом контуре
при работах с использованием гидромолота. Никогда не прикасайтесь к гидроаккумулятору при нор'
мальных условиях.
ПРИМЕЧАНИЕ
; Если машина оборудована гидромолотом, то при подключении к контуру гидромолота не-
обходимо установить гидроаккумулятор, указанный производителем гидромолота. Исполь-
зование гидромолота без аккумулятора приводит к уменьшению срока эксплуатации ма-
шины. По вопросам работы с гидромолотом обращайтесь к дистрибьютору фирмы Komatsu.
; При падении давления зарядки азота в гидроаккумуляторе становится невозможным сброс
остаточного давления в гидравлическом контуре после остановки двигателя. Кроме того,
если продолжать выполнение работ при низком давлении азота, это может привести к сбою
в работе гидравлического контура машины.
Периодически выполняйте проверку давления зарядки гидроаккумулятора.
Более подробно см. раздел ПРОВЕРКА ДАВЛЕНИЯ АЗОТА В ГИДРОАККУМУЛЯТОРЕ (управляюще-
го контура), (стр. 4-44), и раздел ПРОВЕРКА ДАВЛЕНИЯ АЗОТА В ГИДОАККУМУЛЯТОРЕ (в контуре
гидромолота), (стр. 4-75).
6-7
МАШИНА, ГОТОВАЯ ДЛЯ УСТАНОВКИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
ГИДРАВЛИЧЕСКИЙ КОНТУР
ПРИМЕЧАНИЕ
;
Если установлен гидромолот, то необходимо напрямую подсоединить возвратный контур к
фильтру обратного контура, поэтому используйте только режим B. Не используйте другие
режимы.
; Стандартно устанавливаемое давление предохранительного клапана клапана дополнитель-
ного рабочего оборудования зависит от выбранного режима при отгрузке машины с завода.
Если выбран режим B: 17,2 МПа (175 кг/см2, 2485 фунт/дюйм2)
Если выбран режим A или E: 20,1 МПа (205 кг/см2, 2911 фунт/дюйм2)
В зависимости от применяемого рабочего оборудования может потребоваться регулировка
установленного давления. В таких случаях обращайтесь к дистрибьютору фирмы Komatsu по
вопросу проведения регулировки.
Переключение гидравлического контура
; В зависимости от типа дополнительного рабочего оборудования установите рабочий режим на бло'
ке системы контроля следующим образом.
; Установленное давление предохранительного клапана клапана дополнительного рабочего обору'
дования и переключателя гидравлического контура определяется выбранным рабочим режимом.
Установленное давление
Дополнительное рабочее
Рабочий
Гидравлический контур
дополнительного
оборудование
режим
предохранительного клапана
Обратный контур пере'
Рабочее оборудование
ключается автоматически
с однонаправленным
При отгрузке с завода:
Режим В
таким образом, что масло
17,2 МПа
контуром
не проходит через рас'
(например, гидромолот)
(175 кг/см2, 2485 фунт/дюйм2)
пределительный клапан
Обратный контур пере'
Рабочее оборудование
ключается автоматически
При отгрузке с завода:
с двунаправленным
Режим А
таким образом, что масло
20,1 МПа
контуром
или Е
проходит через распреде'
(например, дробилка)
(205 кг/см2, 2911 фунт/дюйм2)
лительный клапан
Регулировка потока масла
В зависимости от типа дополнительного рабочего оборудования необходимо изменить направление
потока масла в дополнительном контуре.
Более подробно о регулировке потока масла см. главу ЭКСПЛУАТАЦИЯ (стр. 6'14).
Переключение между гидромолотом и основным дополнительным рабочим
оборудованием
; Если установлено какое'либо дополнительное рабочее оборудование и выбран режим B:
1) Контур преобразуется в контур для работы гидромолота (однонаправленный контур).
2) Масло гидросистемы в контуре гидромолота поступает к дополнительному фильтру гидромолота.
3) Устанавливается низкое давление разгрузочного клапана.
При отгрузке с завода: 17,2 МПа (175 кг/см2, 2485 фунт/дюйм2)
4) Для установки максимального потока масла можно использовать селекторный режим.
; Если установлено какое'либо дополнительное рабочее оборудование и выбран режим A или E:
1) Контур преобразуется в контур для работы дробилки (двунаправленный контур).
2) Масло гидросистемы в контуре дробилки не поступает к дополнительному фильтру гидромолота.
3) Устанавливается более высокое давление разгрузочного клапана.
При отгрузке с завода: 20, 1 МПа (205 кг/см2, 2911 фунт/дюйм2)
4) Для установки максимального потока масла можно использовать селекторный режим.
6-8
МАШИНА, ГОТОВАЯ ДЛЯ УСТАНОВКИ
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ
Подсоединение гидравлического контура
При установке дополнительного рабочего оборудования
подсоедините гидравлический контур следующим обра'
зом.
1. Снимите заглушку (1) на конце гидропровода перекры'
вающего клапана (две точки слева и справа).
Будьте осторожны, чтобы не потерять и не повредить
какую'нибудь снятую деталь.
2. Подсоедините гидропровод дополнительного рабо'
чего оборудования (2), поставляемого изготовите'
лем, к отверстию на месте заглушки, снятой соглас'
но пункту 1. Так как действия, которые необходимо
предпринять с учетом размера штуцера и навесного
гидроаккумулятора, отличаются в зависимости от из'
готовителя дополнительного рабочего оборудова'
ния, то обратитесь к дистрибьютору фирмы Komatsu.
6-9
МАШИНА, ГОТОВАЯ ДЛЯ УСТАНОВКИ
РАБОЧЕЕ ОБОРУДОВАНИЕ, ОПЦИИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ
Схема потока масла
Направление нажатия педали и схема потока масла показаны на нижеприведенной схеме.
При нажатии передней части педали масло подается к гидропроводу на левой стороне рабочего обору'
дования; при нажатии задней части педали масло подается к гидропроводу на правой стороне рабочего
оборудования (если установлен гидромолот, то можно использовать только переднюю часть педали).
6-10
содержание .. 25 26 27 28 ..
