ЭКСПЛУАТАЦИЯ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

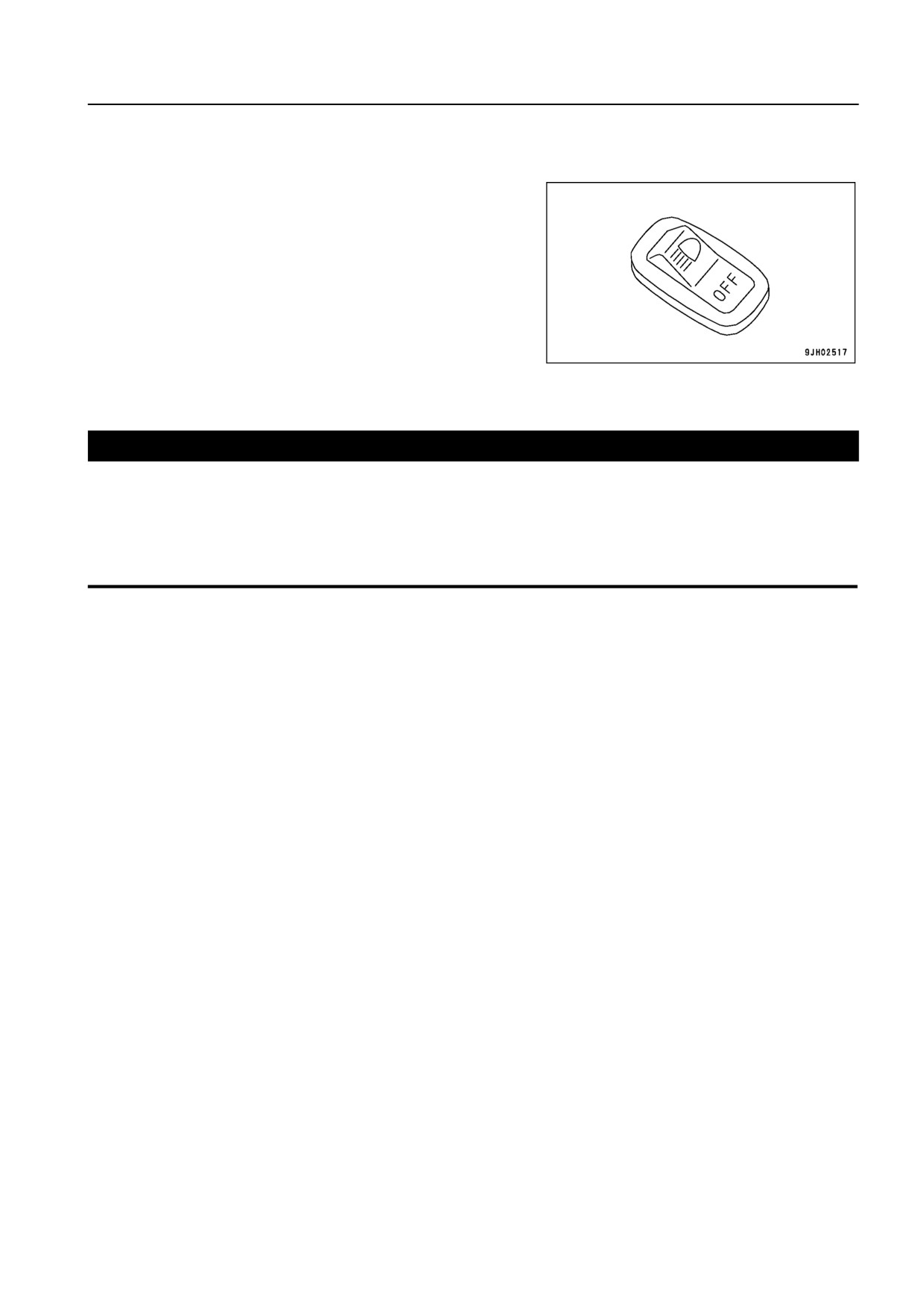

Проверка включателя рабочей фары
Установите включатель рабочей фары в положение ON, за$
тем убедитесь, что рабочая фара горит.
Если лампы не загорелись, то, вероятно, они перегорели
или произошел обрыв электропроводки, поэтому обрати$
тесь к дистрибьютору фирмы Komatsu для проведения ре$
монта.
Проверка электропроводки
< ВНИМАНИЕ
При частом перегорании плавких предохранителей или при наличии следов короткого замыка
ния электропроводки незамедлительно обратитесь к дистрибьютору Komatsu за выяснением
причины этого и проведите ремонт.
Поддерживайте чистоту верхней поверхности аккумуляторной батареи и проверяйте отверстие
сапуна в ее крышке. Если отверстие засорено грязью или пылью, то промойте крышку аккуму
ляторной батареи, чтобы очистить отверстие сапуна.
Убедитесь, что плавкие предохранители не повреждены и что используются предохранители соответ$
ствующего номинала, а также, что нет обрыва или следов короткого замыкания электропроводки и не
повреждено покрытие. Также убедитесь в отсутствии ослабленных клемм. При обнаружении таких клемм
затяните их.
Кроме того, обратите особое внимание на состояние электропроводки при проверке аккумуляторной
батареи, стартера и генератора.
Убедитесь, что вблизи аккумуляторной батареи нет скоплений легковоспламеняющихся материалов. При
наличии скоплений таких материалов удалите их как можно скорее.
Проверьте работу звукового сигнала
1. Поверните пусковой включатель в положение ON.
2. Убедитесь в том, что звуковой сигнал раздается без задержки при нажатии кнопки звукового сигна$
ла.
Если звуковой сигнал не раздается, то обратитесь к дистрибьютору фирмы Komatsu для проведения
ремонта.
3 65
ОПЕРАЦИИ,
ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ
ЭКСПЛУАТАЦИЯ
Регулировка
Регулировка сиденья
< ПРЕДУПРЕЖДЕНИЕ
Во время регулировки сиденья водителя в целях предупреждения случайного касания рычагов
управления всегда устанавливайте рычаг блокировки в положение ЗАБЛОКИРОВАНО.
; Прежде чем приступить к работе или перед началом новой рабочей смены, отрегулируйте положе$
ние сиденья оператора.
; Отрегулируйте положение сиденья оператора так, чтобы оператор мог свободно и легко управлять
рычагами и кнопками, полностью откинувшись на спинку сиденья.

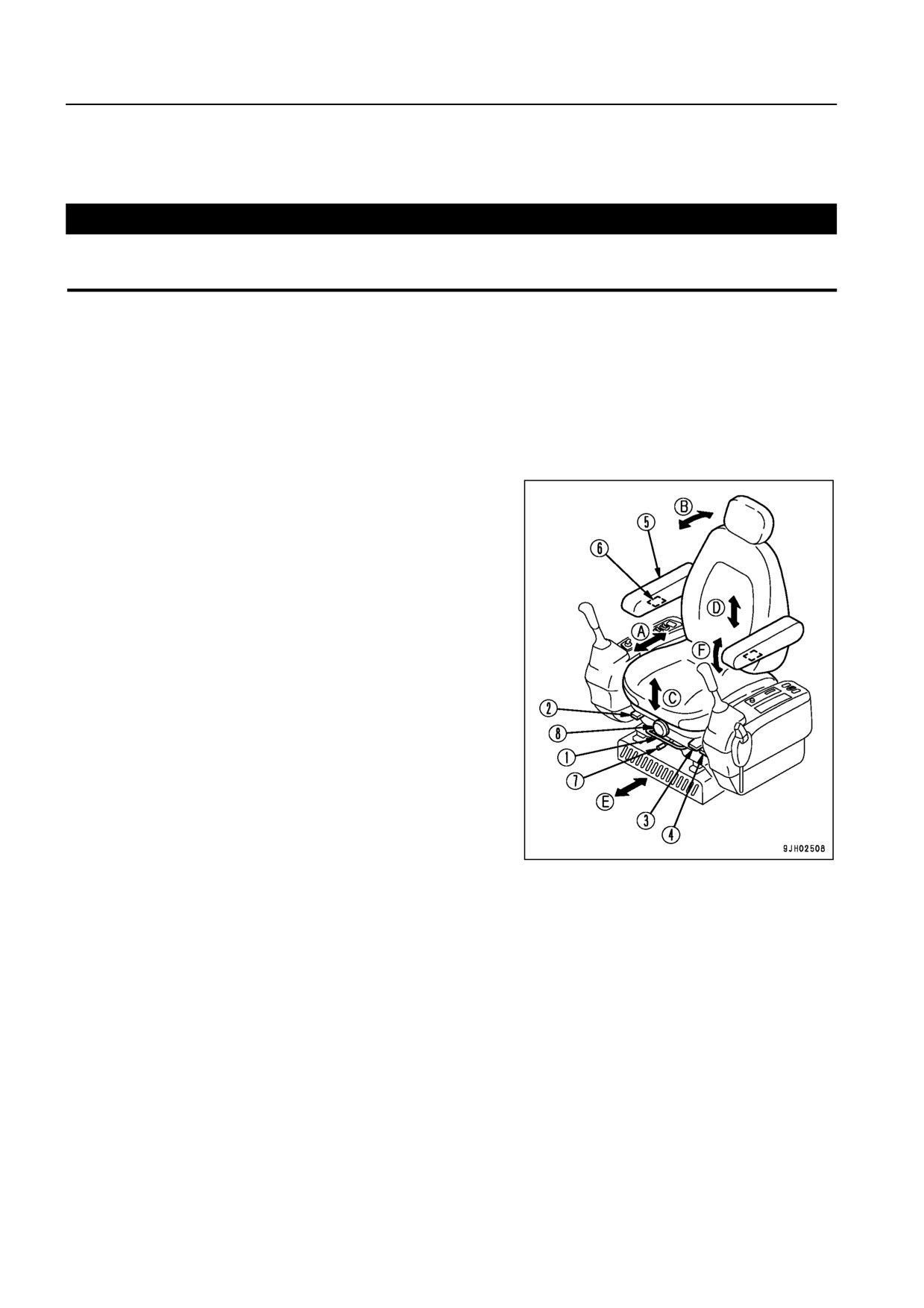

(A) Регулировка в продольном направлении
Потянув рычаг (1) вверх, установите желаемое положение
сиденья, затем отпустите рычаг.
Регулировка в продольном направлении: 160 мм
(6,3 дюйма) (16 положений).
(B) Регулировка наклона спинки
ПОЯСНЕНИЯ
Угол наклона спинки будет больше, если сиденье выдви$
нуть полностью вперед, и меньше, если его отодвинуть на$
зад, поэтому возвращайте спинку сиденья в первоначаль$
ное положение, когда сдвигаете сиденье назад.
Потянув рычаг (2), установите спинку сиденья в удобное
для оператора положение и отпустите рычаг.
Во время регулировки прижмитесь спиной к спинке сиде$
нья. Если Вы не упираетесь спиной в спинку сиденья, то
она может внезапно наклониться вперед.
(C) Регулировка наклона сиденья
; Наклон вперед
Переведите рычаг (3) вниз, чтобы отрегулировать угол наклона передней части сиденья (4 положения)
; Чтобы увеличить угол наклона передней части сиденья, удерживая рычаг в нижнем положении, пе$
реместите вес своего тела на заднюю часть сиденья.
; Чтобы уменьшить угол наклона передней части сиденья, удерживая рычаг в нижнем положении, пе$
реместите вес своего тела на переднюю часть сиденья.
; Наклон назад
Потяните рычаг (4) вверх, чтобы отрегулировать угол наклона задней части сиденья (4 положения)
; Чтобы увеличить угол наклона задней части сиденья, удерживая рычаг (3) вверху, немного припод$
нимитесь, чтобы снять нагрузку с сиденья.
; Чтобы уменьшить угол наклона задней части сиденья, удерживая рычаг (3) вверху, переместите вес
тела на заднюю часть сиденья.
Величина наклона: 13° вверх, 13° вниз
3 66
ЭКСПЛУАТАЦИЯ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ
; Регулировка высоты сиденья
Поднимать и опускать сиденье можно за счет сочетания регулировок наклона вперед и назад.
Установив наклон вперед или назад на желаемую высоту, выровняйте сиденье и зафиксируйте его в этом
положении.
Регулируемая высота: 60 мм (2,4 дюйма)
(D) Регулировка угла наклона подлокотника
При нажатии рукой подлокотник (5) можно откинуть на угол 90°.
К тому же, поворачивая рукой основание (6) подлокотника, можно осуществлять незначительные регу$
лировки вертикального угла наклона подлокотника.
Угол регулировки подлокотника: 25°
ПОЯСНЕНИЯ
Если спинку сиденья наклонить вперед, не поднимая подлокотник (5), то он поднимется автоматически.
Если тросик на задней стенке подлокотника (5) натянут (при наклоненной вперед спинке сиденья), то
подлокотник (5) нельзя отрегулировать, поворачивая диск (6). При регулировке угла подлокотника (5)
установите спинку сиденья в положение, при котором легко производить рабочие операции, после чего
отрегулируйте положение подлокотника.
(E) Общая регулировка сиденья в продольном направлении
Переместите рычаг (7) вправо, установите желаемое положение, затем отпустите рычаг. В этом случае
сиденье оператора, левые и правые рычаги управления и рычаг блокировки будут перемещаться одно$
временно.
Регулировка в продольном направлении: 180 мм (7,1 дюйма) (9 положений)
(F) Регулировка подвески
Поверните ручку переключателя (8) вправо, переходя в режим жесткой подвески, или влево, переходя в
режим мягкой подвески. Отрегулируйте показания циферблатного индикатора с учетом веса оператора
и выберите оптимальный режим для подвески.
ПОЯСНЕНИЯ
Для оптимальной регулировки поверните ручку (8) переключателя так, чтобы значение веса (кг), появля$
ющееся на индикаторе ручки (8), соответствовало весу оператора.
3 67
ОПЕРАЦИИ,
ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ
ЭКСПЛУАТАЦИЯ

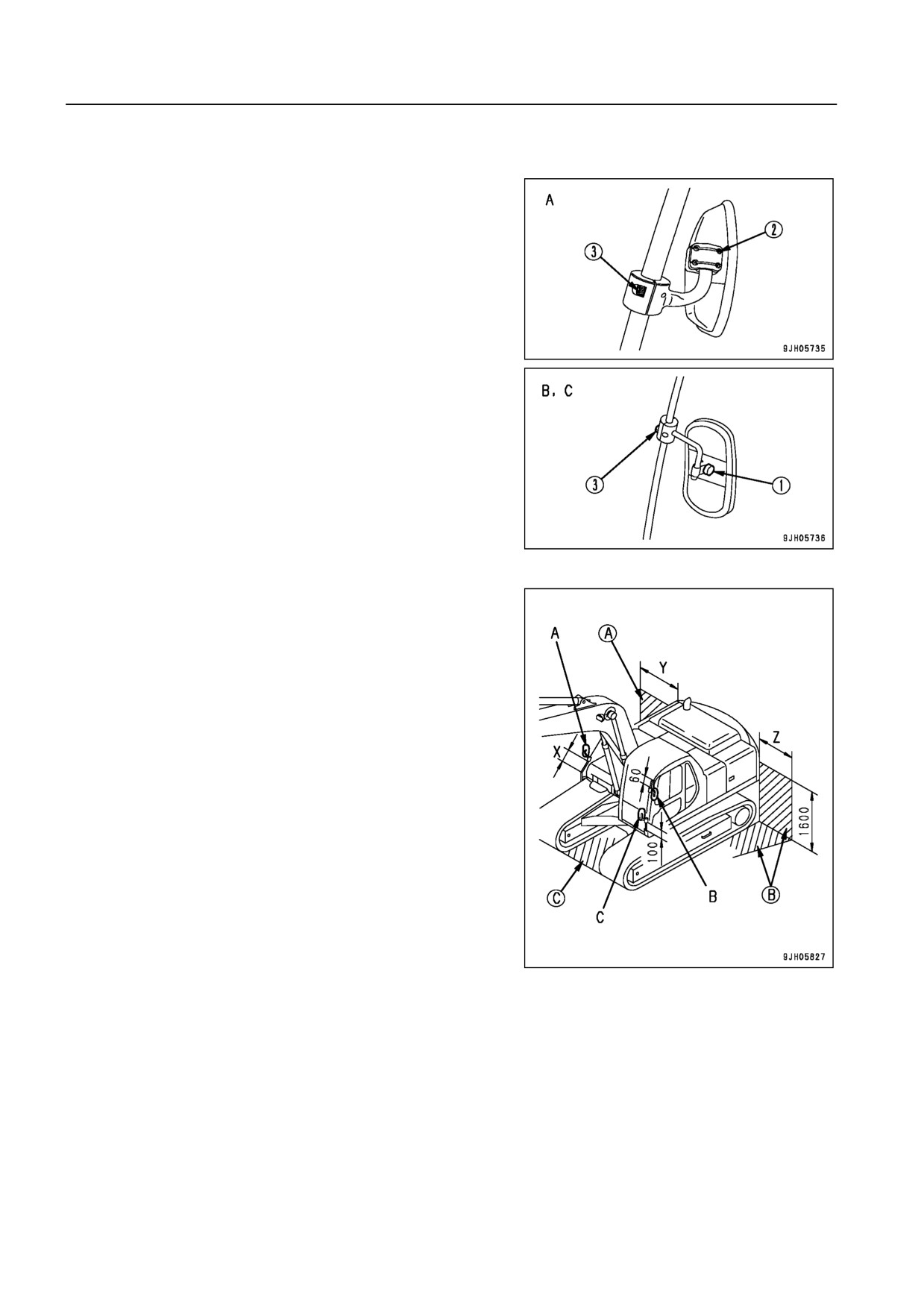

Зеркала заднего вида
Ослабьте гайки (1), винт (2) и болт (3) зеркала и отрегули$
руйте положение зеркала для обеспечения наилучшего об$
зора непросматриваемых участков, расположенных сза$
ди кабины водителя, с обеих сторон.
; A: Зеркало, расположенное с правой стороны маши$
ны
; B: Зеркало, расположенное с левой стороны машины
; Отрегулируйте крепление зеркала так, чтобы можно
было видеть любого человека (или предмет высотой
1 м (3,3 фута) или диаметром 30 см (12 дюймов)), на$
ходящегося позади машины слева или справа.
; Установите зеркало в соответствии с размерами, ука$
занными в нижеприведенной таблице.
Просматриваемые в зеркалах участки также указаны
в таблице.
Монтажное положение X: 40 мм (1,6 дюйма)
Просматриваемый участок Y (правая сторона): 2800 мм
(9 фут. 2 дюйма)
Просматриваемый участок Z (левая сторона): 2400 мм
(7 фут. 10 дюймов)
Зеркало A: Должен быть виден заштрихованный
участок (A)
Зеркало B: Должен быть виден заштрихованный
участок (B)
Зеркало C: Должен быть виден заштрихованный
участок (C) (если установлено)
3 68
ЭКСПЛУАТАЦИЯ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ
Ремень безопасности
< ПРЕДУПРЕЖДЕНИЕ
; Прежде чем подгонять ремень безопасности, убедитесь в отсутствии неисправностей крон
штейна и деталей крепления ремня. При наличии износа или повреждения замените ре
мень безопасности.
; Даже если неисправности на ремне безопасности не видны, заменяйте его через каждые
3 года. Дата изготовления ремня указана на обратной стороне ремня.
; Всегда пристегивайтесь ремнем безопасности во время работы.
; Прикрепите ремень безопасности таким образом, чтобы он не перекручивался.
Пристегивание и снятие ремня безопасности
Данный ремень безопасности оснащен устройством автоматического втягивания, поэтому нет необхо$
димости регулировать его длину.

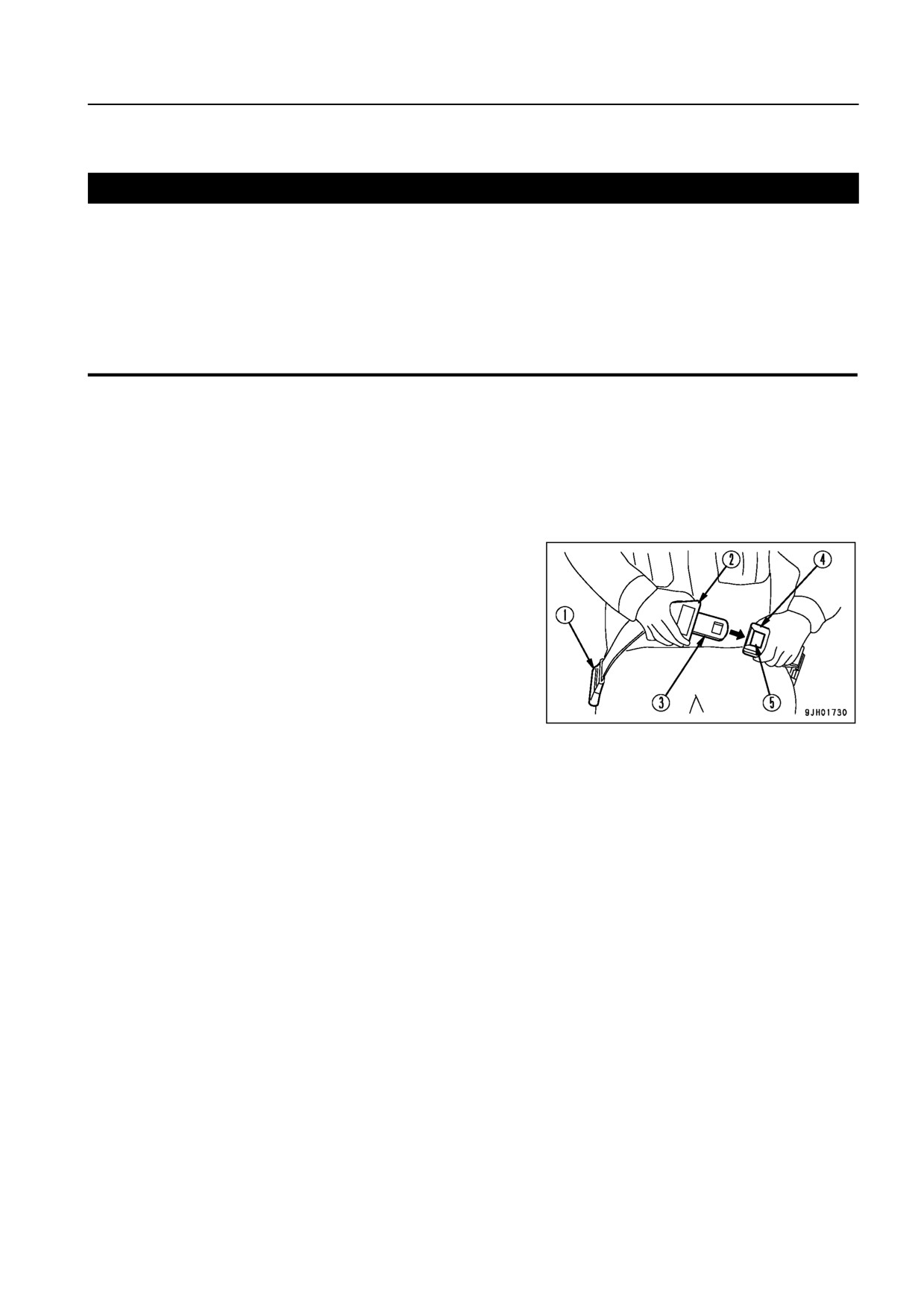

Пристегивание ремня безопасности
Возьмитесь за пряжку (2) и извлеките ремень из устрой$
ства (1) автоматического втягивания. Убедитесь в том, что
ремень не перекручен, затем плотно вставьте язычок (3) в
защелку (4).
При этом слегка потяните ремень, чтобы убедиться в на$
дежности фиксации.
Снятие ремня
Нажмите кнопку (5) на защелке (4) и извлеките из нее язычок (3).
Ремень автоматически втягивается, поэтому удерживайте пряжку (2) и медленно верните ремень в уст$
ройство (1) автоматического втягивания.
3 69
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ
ЭКСПЛУАТАЦИЯ
Операции перед запуском двигателя
< ПРЕДУПРЕЖДЕНИЕ
При запуске двигателя убедитесь в том, что рычаг
блокировки надежно установлен в положении ЗАБЛО
КИРОВАНО (L).
Если рычаги управления не заблокировать и случай
но задеть при запуске двигателя, то рабочее обору
дование может внезапно прийти в движение, что мо
жет стать причиной несчастного случая.

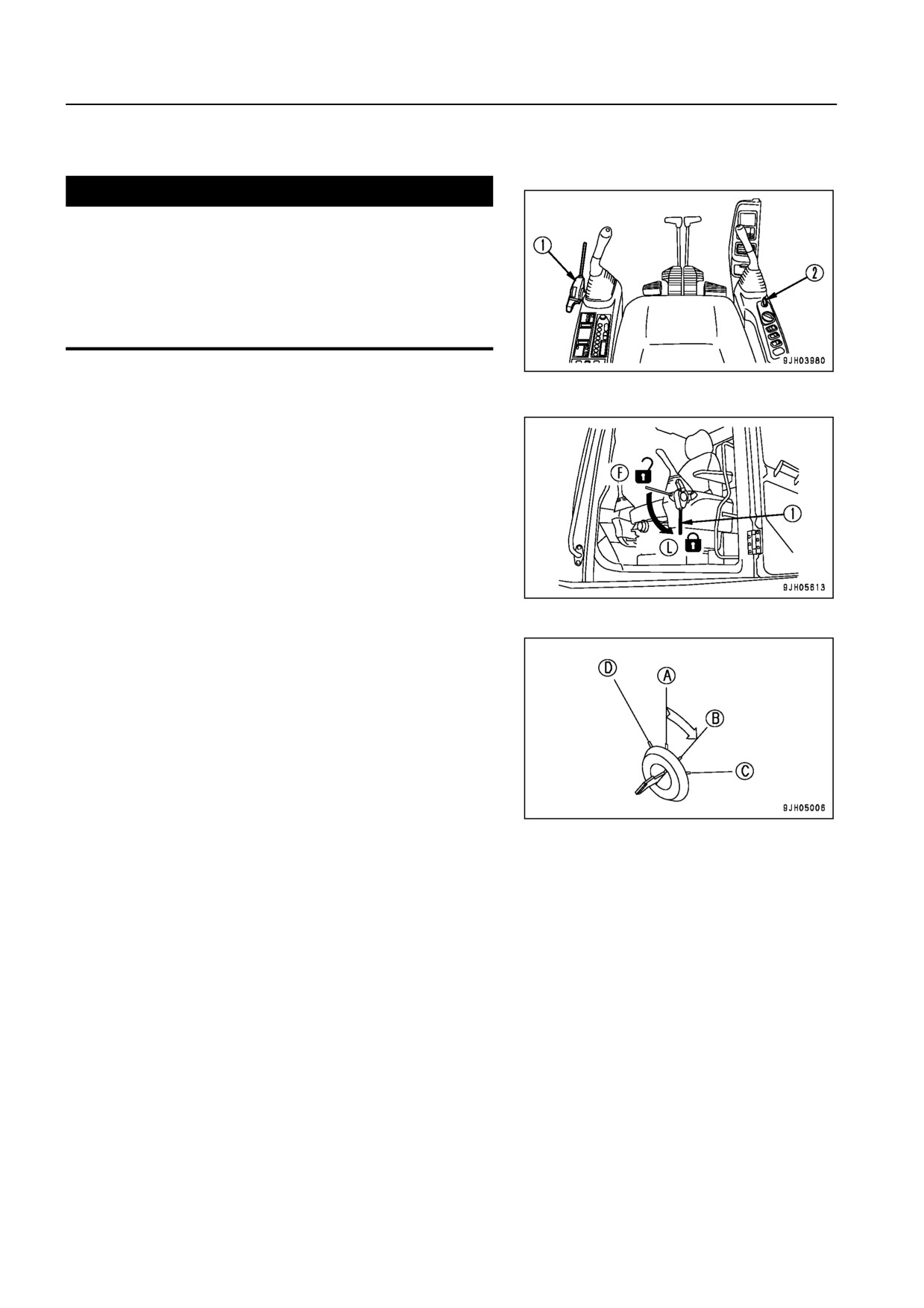

1. Убедитесь в том, что рычаг блокировки (1) установлен
в положение ЗАБЛОКИРОВАНО (L).
2. Проверьте положение каждого рычага.
Установите рычаг управления в нейтральное положе$
ние.
3. Вставив ключ в пусковой включатель (2), поверните его
в положение ON (В), затем произведите нижеуказан$
ные проверочные операции.
3 70
ЭКСПЛУАТАЦИЯ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

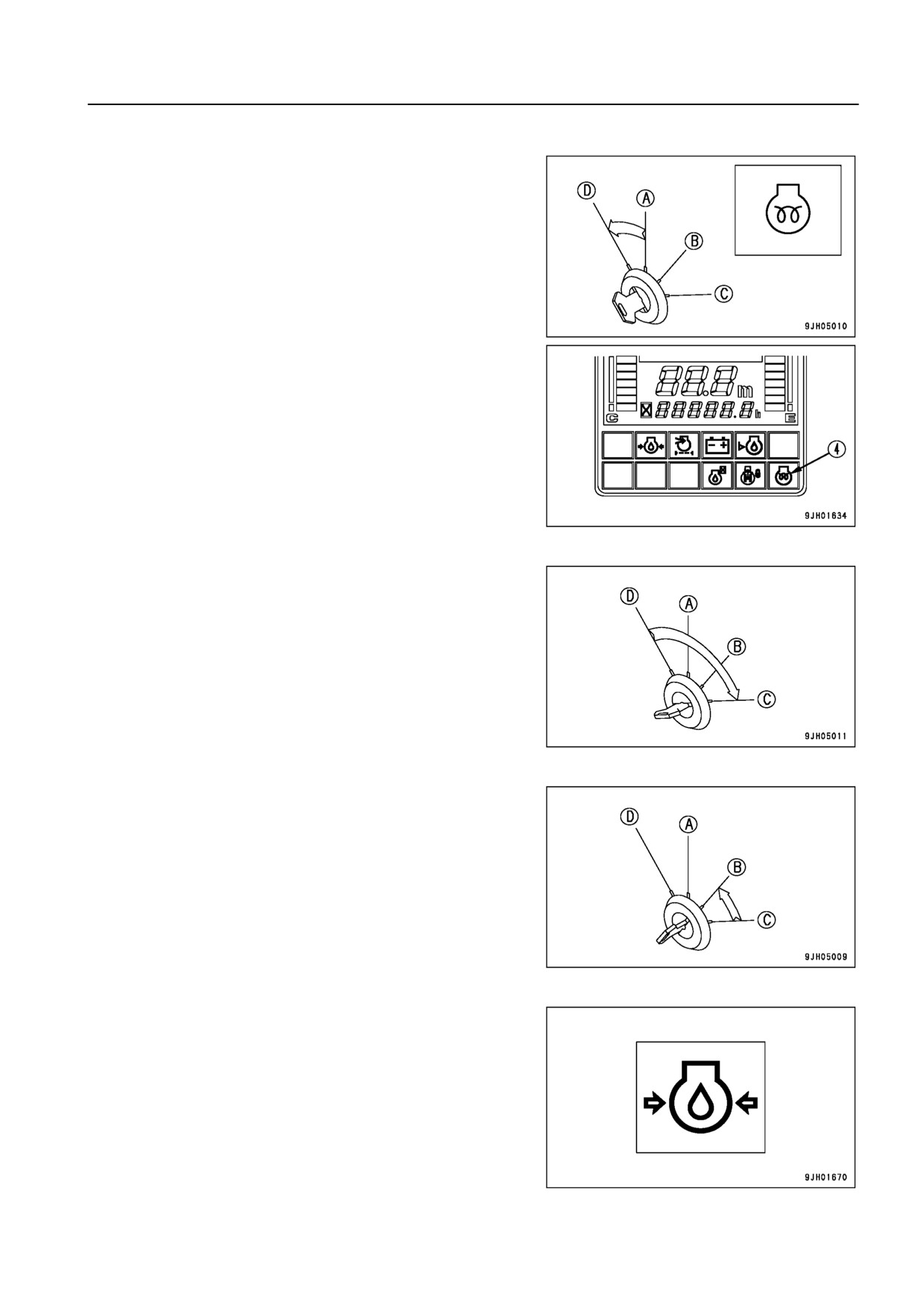

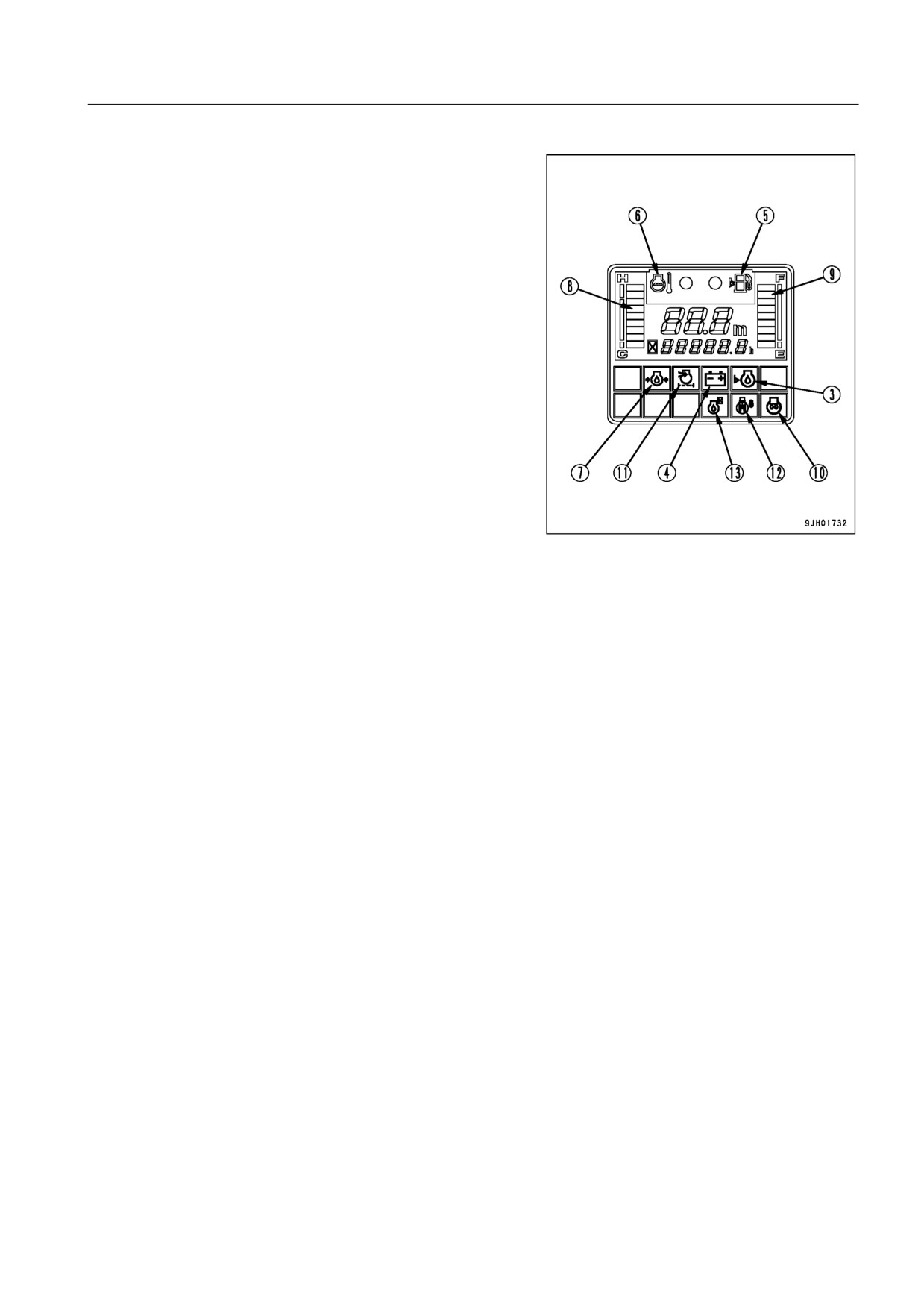

4.
Зуммер включится примерно на 1 сек, и нижеперечис$
ленные контрольные лампы и указатели загорятся
примерно на 3 сек.
; Контрольная лампа уровня масла в двигателе (3)
; Контрольная лампа уровня зарядки (4)
; Контрольная лампа уровня топлива (5)
; Контрольная лампа температуры охлаждающей
жидкости двигателя (6)
; Контрольная лампа давления масла в двигателе (7)
; Указатель температуры охлаждающей жидкости
двигателя (8)
; Указатель уровня топлива (9)
; Контрольная лампа предпускового подогрева дви$
гателя (10)
; Контрольная лампа засорения воздушного фильт$
ра (11)
; Контрольная лампа блокировки поворота платфор$
мы (12)
; Контрольная лампа периодичности замены масла
(13)
Если контрольные лампы и указатели не загораются
либо звуковая сигнализация не включается, то это ука$
зывает на неисправность контрольной лампы или об$
рыв электропроводки; в этом случае по вопросам ре$
монта обращайтесь к дистрибьютору фирмы Komatsu.
Примерно через 3 сек все контрольные лампы, кроме
приведенных ниже, погаснут.
; Контрольная лампа уровня зарядки (4)
; Контрольная лампа давления масла в двигателе (7)
; Указатель температуры охлаждающей жидкости
двигателя (8)
; Указатель уровня топлива (9)
3 71
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ
ЭКСПЛУАТАЦИЯ
ЗАПУСК ДВИГАТЕЛЯ
Запуск двигателя в нормальных условиях
< ПРЕДУПРЕЖДЕНИЕ
; Прежде чем запустить двигатель, займите место оператора.
; Не пытайтесь запустить двигатель путем замыкания контактов пусковой цепи. Это может
привести к серьезным травмам или пожару.
; Убедитесь в том, что вокруг машины нет людей и препятствий, затем подайте звуковой сиг
нал и запустите двигатель.
; Выхлопные газы токсичны. В случае запуска двигателя в помещении обратите особое вни
мание на обеспечение хорошей вентиляции.
ПРИМЕЧАНИЕ
; Прежде чем запустить двигатель, убедитесь в
том, что регулятор подачи топлива установлен в
положение низких холостых оборотов (МИН.).
Если регулятор подачи топлива установлен в по
ложение ПОЛНАЯ ПОДАЧА, то частота вращения
двигателя резко возрастет, что может привести к
повреждению деталей двигателя.
; Не допускайте непрерывной работы стартера бо
лее 20 секунд.
Если двигатель не запускается, то подождите не
менее 2 минут, прежде чем повторить попытку.

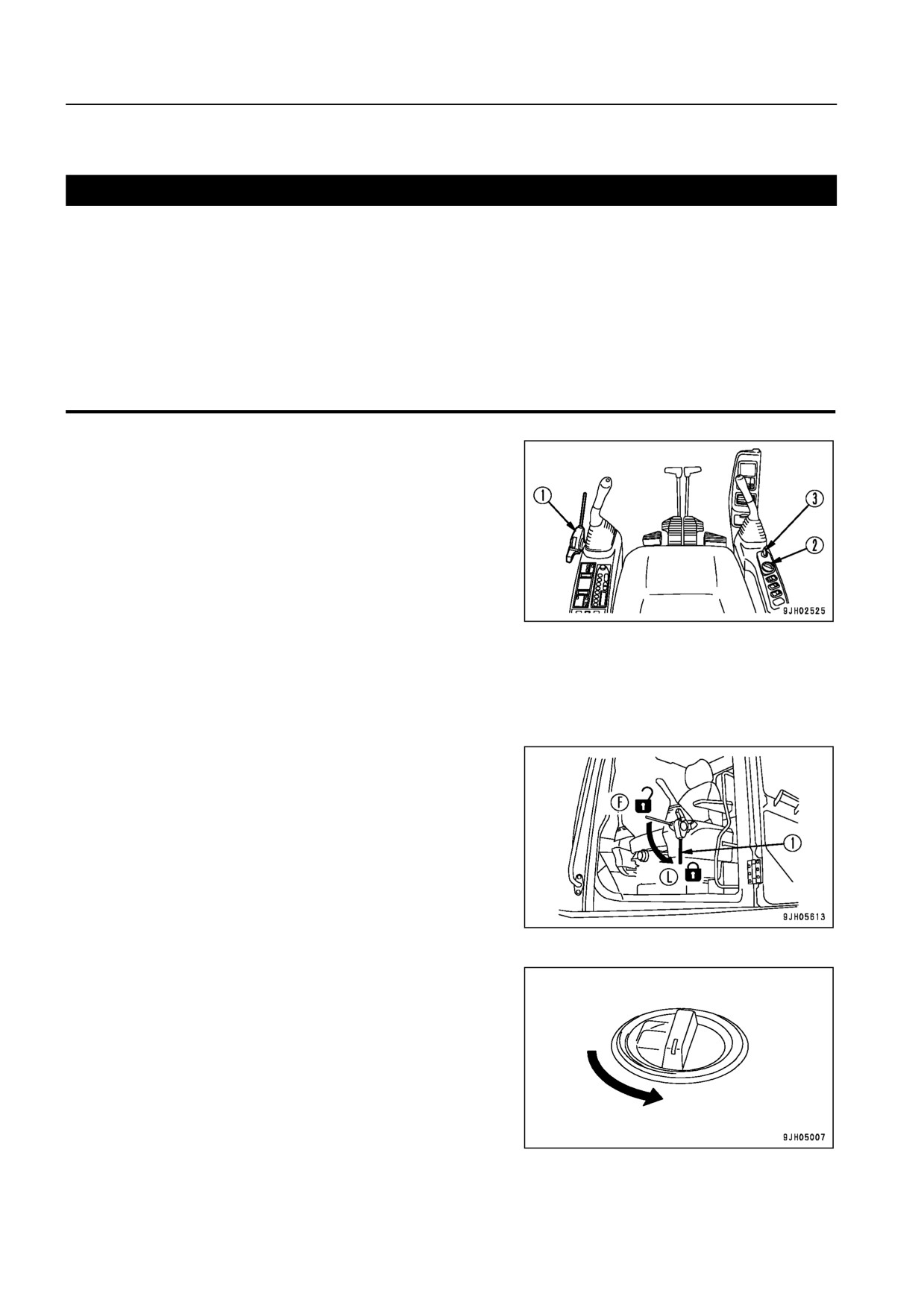

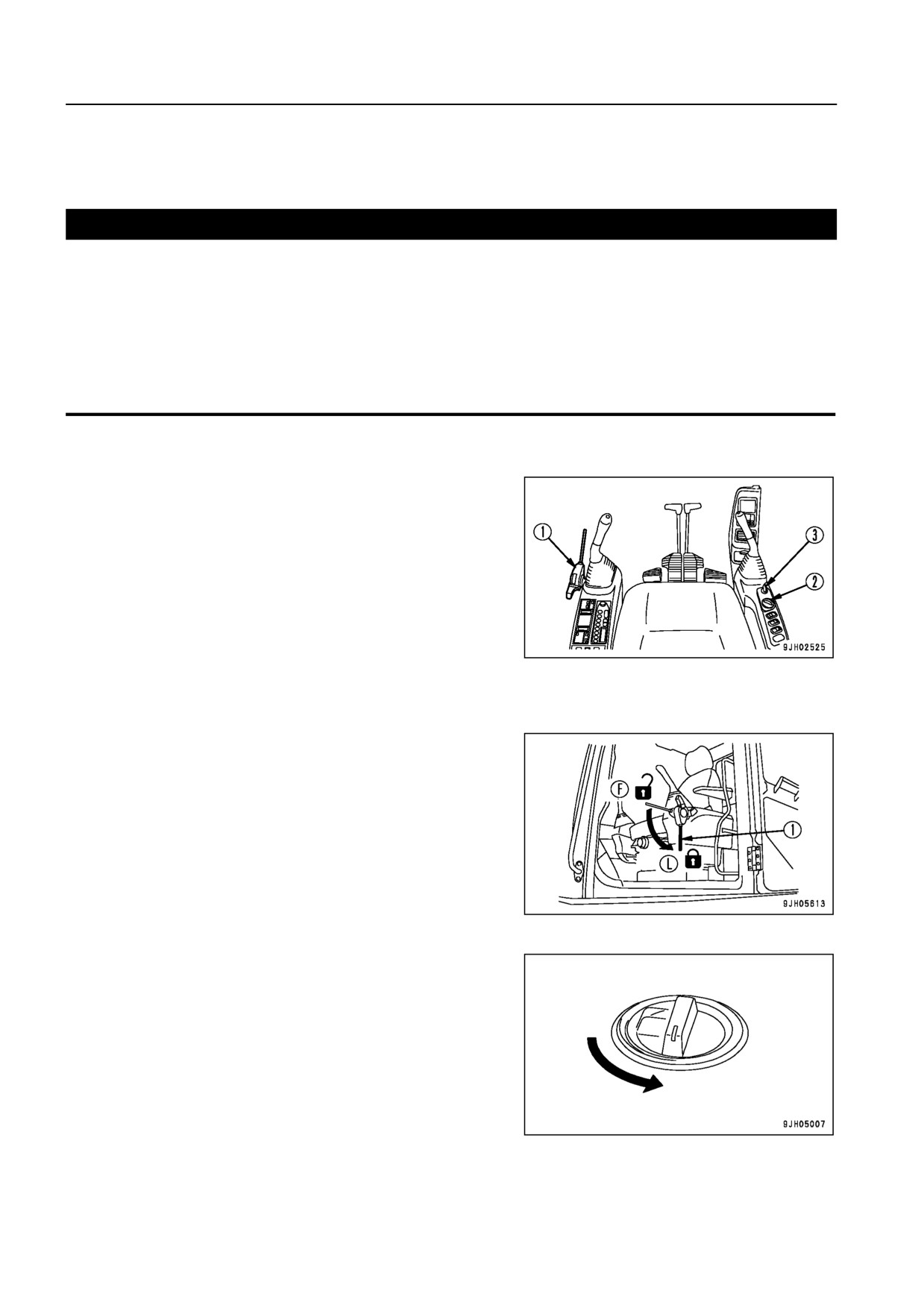

1. Убедитесь в том, что рычаг блокировки (1) установлен
в положение ЗАБЛОКИРОВАНО (L). Если рычаг бло$
кировки (1) установлен в положение РАЗБЛОКИРОВА$
НО (F), то двигатель не запустится.
2. Установите регулятор подачи топлива (2) в положение
низких холостых оборотов (МИН.).
Если он установлен в положение высоких холостых
оборотов (МАКС.), то обязательно переместите его в
положение низких холостых оборотов (МИН.).
МИН.
3 72
ЭКСПЛУАТАЦИЯ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ

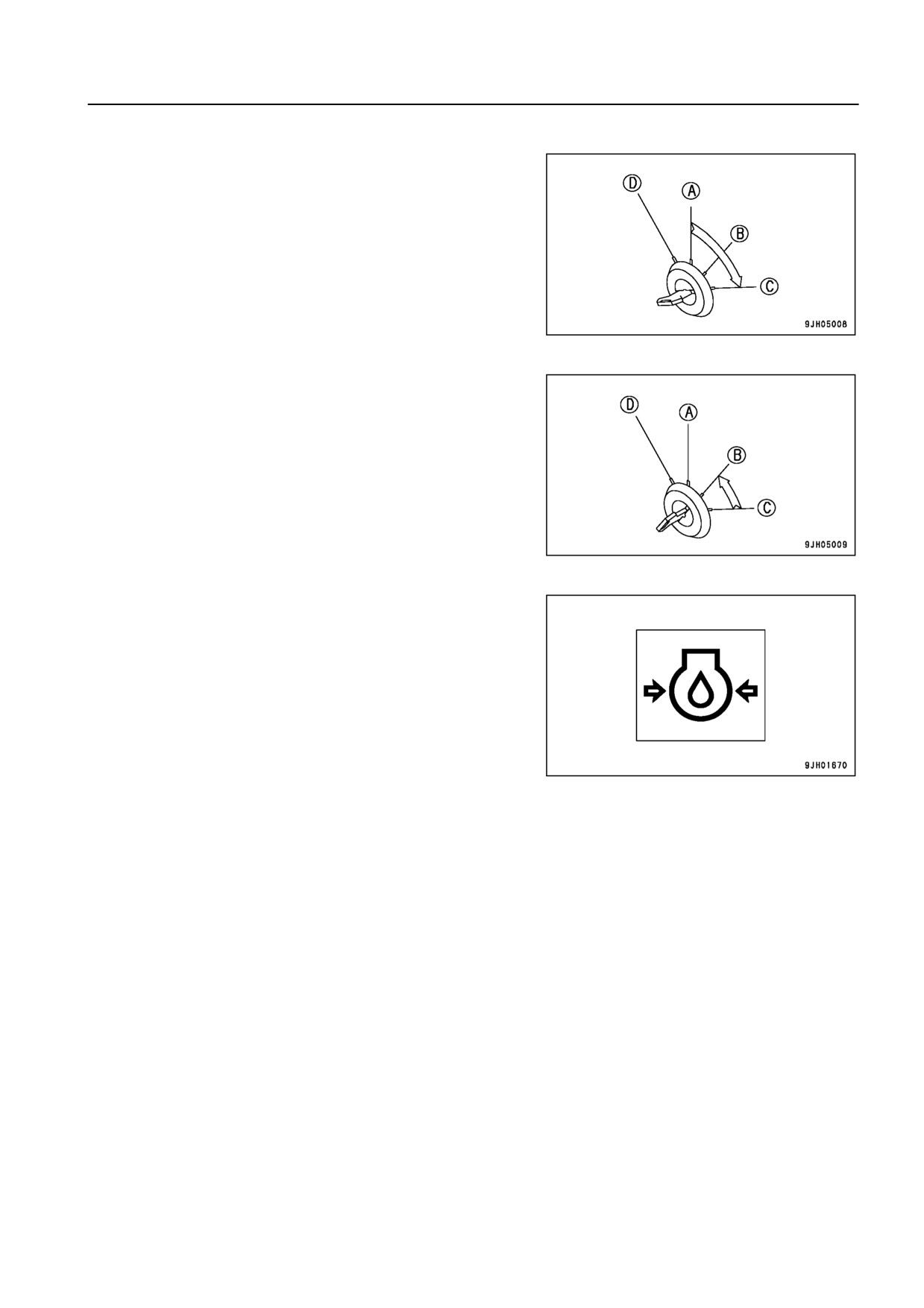

3. Поверните ключ в пусковом включателе (3) в положе$
ние START (C). Двигатель запустится.
4. После запуска двигателя отпустите ключ в пусковом
включателе (3). Ключ автоматически вернется в поло$
жение ON (B).
5. Даже после запуска двигателя не дотрагивайтесь до
рычагов управления рабочим оборудованием и педа$
лей хода до тех пор, пока контрольная лампа давле$
ния в гидросистеме двигателе не погаснет.
ПРИМЕЧАНИЕ
Если контрольная лампа давления масла в двигателе
не гаснет даже по истечении 4
5 секунд, то немед
ленно остановите двигатель. Проверьте уровень мас
ла, убедитесь в отсутствии утечки масла и примите
необходимые меры.
3 73
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ
ЭКСПЛУАТАЦИЯ
Запуск двигателя в холодную погоду
< ПРЕДУПРЕЖДЕНИЕ
; Прежде чем запустить двигатель, займите место оператора.
; Не пытайтесь запустить двигатель путем замыкания контактов пусковой цепи. Это может
привести к серьезным травмам или пожару.
; Убедитесь в том, что вокруг машины нет людей или препятствий, затем подайте звуковой
сигнал и запустите двигатель.
; Никогда не используйте жидкость для облегчения запуска двигателя, поскольку она может
взорваться.
; Выхлопные газы токсичны. В случае запуска двигателя в помещении обратите особое вни
мание на обеспечение хорошей вентиляции.
ПРИМЕЧАНИЕ
; Прежде чем запускать двигатель, убедитесь в
том, что регулятор (2) подачи топлива установлен
в положение низких холостых оборотов (МИН).
При установке регулятора подачи топлива в поло
жение ПОЛНАЯ ПОДАЧА резко повысится частота
вращения двигателя, что приведет к поврежде
нию деталей двигателя.
Не допускайте непрерывной работы стартера бо
лее 20 секунд.
; Если двигатель не запускается, то подождите при
близительно 2 минуты, затем повторно попытай
тесь запустить двигатель в соответствии с пунк
том 2.
Чтобы запустить двигатель в условиях низких температур,
сделайте следующее.
1. Убедитесь в том, что рычаг блокировки (1) установлен
в положение ЗАБЛОКИРОВАНО (L). Если он установ$
лен в положение РАЗБЛОКИРОВАНО (F), то двигатель
не запустится.
2. Установите регулятор подачи топлива (2) в положение
низких холостых оборотов (МИН.).
Не устанавливайте регулятор подачи топлива (2) в по$
ложение высоких холостых оборотов (МАКС.).
МИН.
3 74
ЭКСПЛУАТАЦИЯ
ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ МАШИНОЙ, И ОРГАНЫ УПРАВЛЕНИЯ
3. Удерживайте ключ в пусковом включателе (3) в поло$
жении HEAT и убедитесь в том, что контрольная лампа
(4) предпускового подогрева загорелась.
Приблизительно через 30 секунд контрольная лампа
(4) предпускового подогрева начнет мигать, указывая
на то, что предпусковой подогрев завершен.
ПОЯСНЕНИЯ
Контрольные лампы и индикаторы контрольно$измери$
тельных приборов также загорятся при повороте ключа в
положение HEAT, но это не является неисправностью.
При низкой температуре экран блока системы контроля
может потемнеть, или появление индикации будет замед$
ленным, однако это не указывает на наличие неисправно$
сти.
4. После того как контрольная лампа (4) предпускового
подогрева замигает, поверните ключ в пусковом вклю$
чателе (3) в положение START (C), чтобы запустить
двигатель.
5. После запуска двигателя отпустите ключ в пусковом
включателе (3). Ключ автоматически вернется в поло$
жение ON (B).
6. После запуска двигателя не трогайте рычаг управле$
ния рабочим оборудованием и не нажимайте педаль
хода до тех пор, пока не погаснет контрольная лампа
давления масла в двигателе.
3 75
содержание .. 10 11 12 13 ..
|
|
