ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

ЭКСПЛУАТАЦИЯ

И КОНТРОЛЬНОAИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

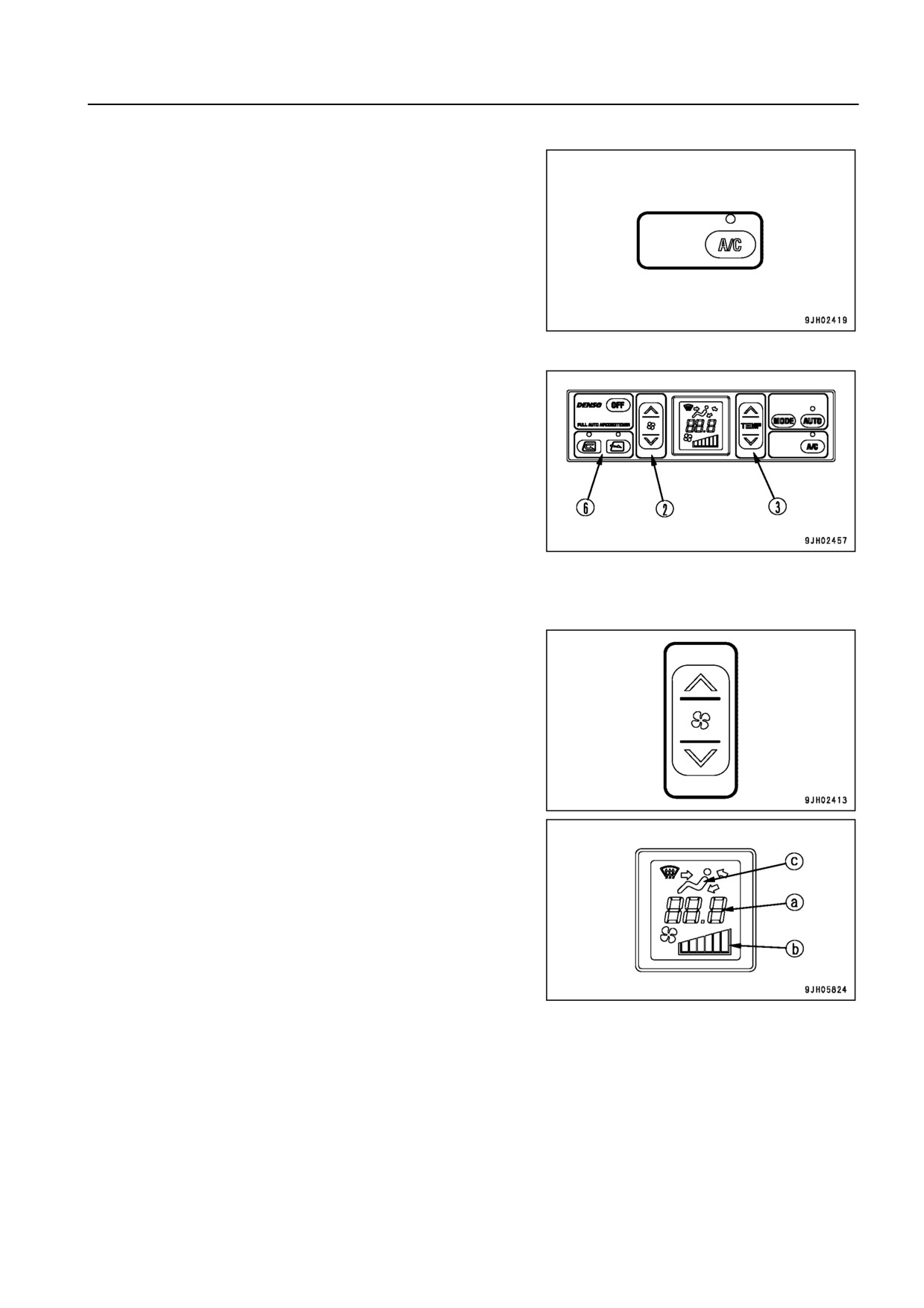

3. Поверните включатель кондиционера (8) в положение

ON. После этого загорится контрольная лампа над

включателем кондиционера.

4. Установите переключатель вентилятора (2), регулятор

температуры (3) и переключатель НАРУЖНОГО/РЕЦИРA

КУЛИРУЮЩЕГО воздуха (6) в необходимые положеA

ния.

Работа дефростера

1. Нажмите переключатель вентилятора (2) и отрегулиA

руйте силу воздушного потока. При этом убедитесь, что

значения температуры (a) и силы воздушного потока

(b) отображаются на дисплее (7).

3!43

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОAИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

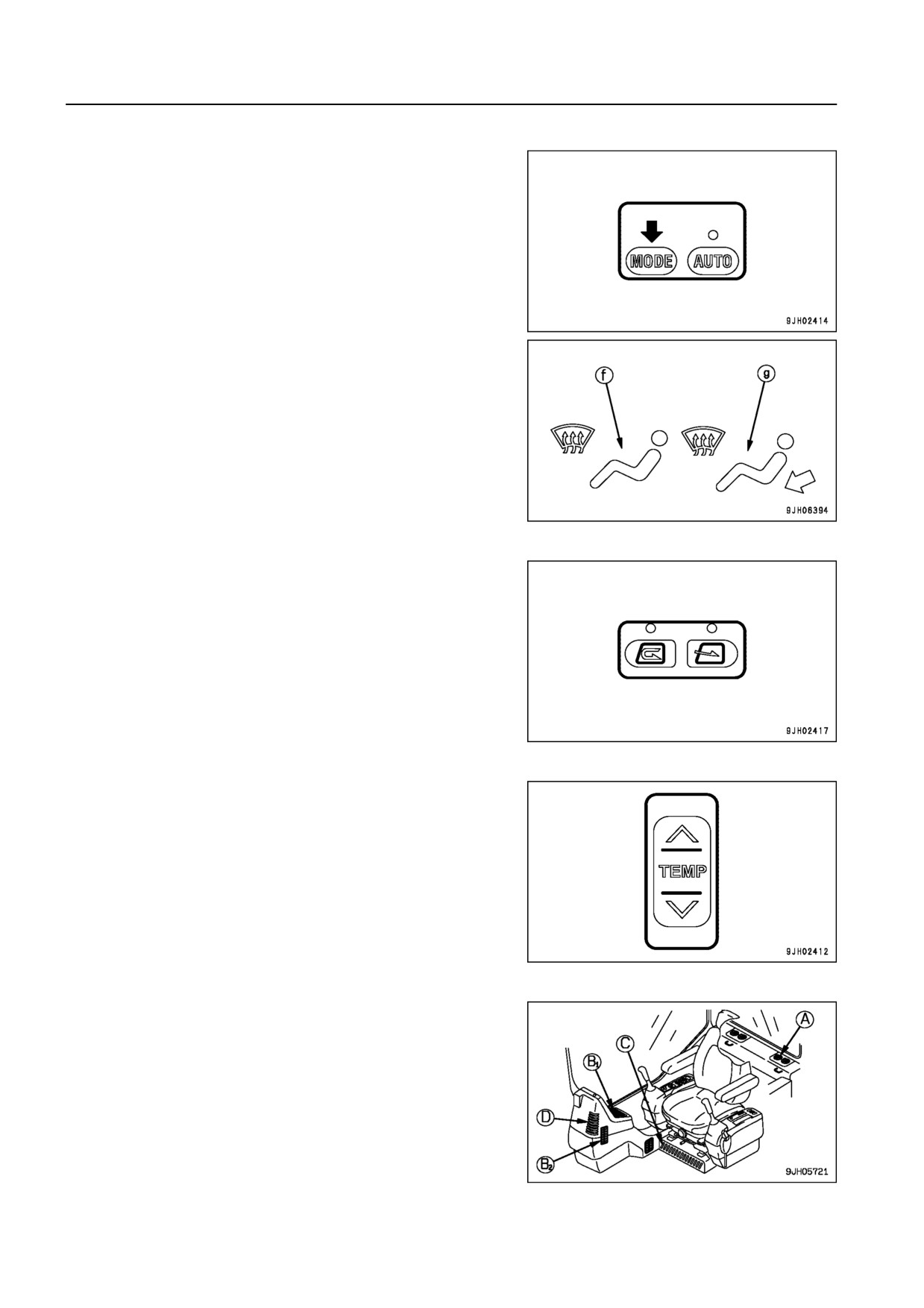

2. Нажмите переключатель воздуховыпускных отверстий

(4) и установите индикацию дисплея (с) так, как покаA

зано на схеме (f) или (g) справа.

3. Нажмите переключатель НАРУЖНОГО/РЕЦИРКУЛИРУA

ЮЩЕГО воздуха (6) и включите режим подачи наружA

ного воздуха.

4. Нажмите регулятор температуры (3) и установите макA

симальную температуру нагрева.

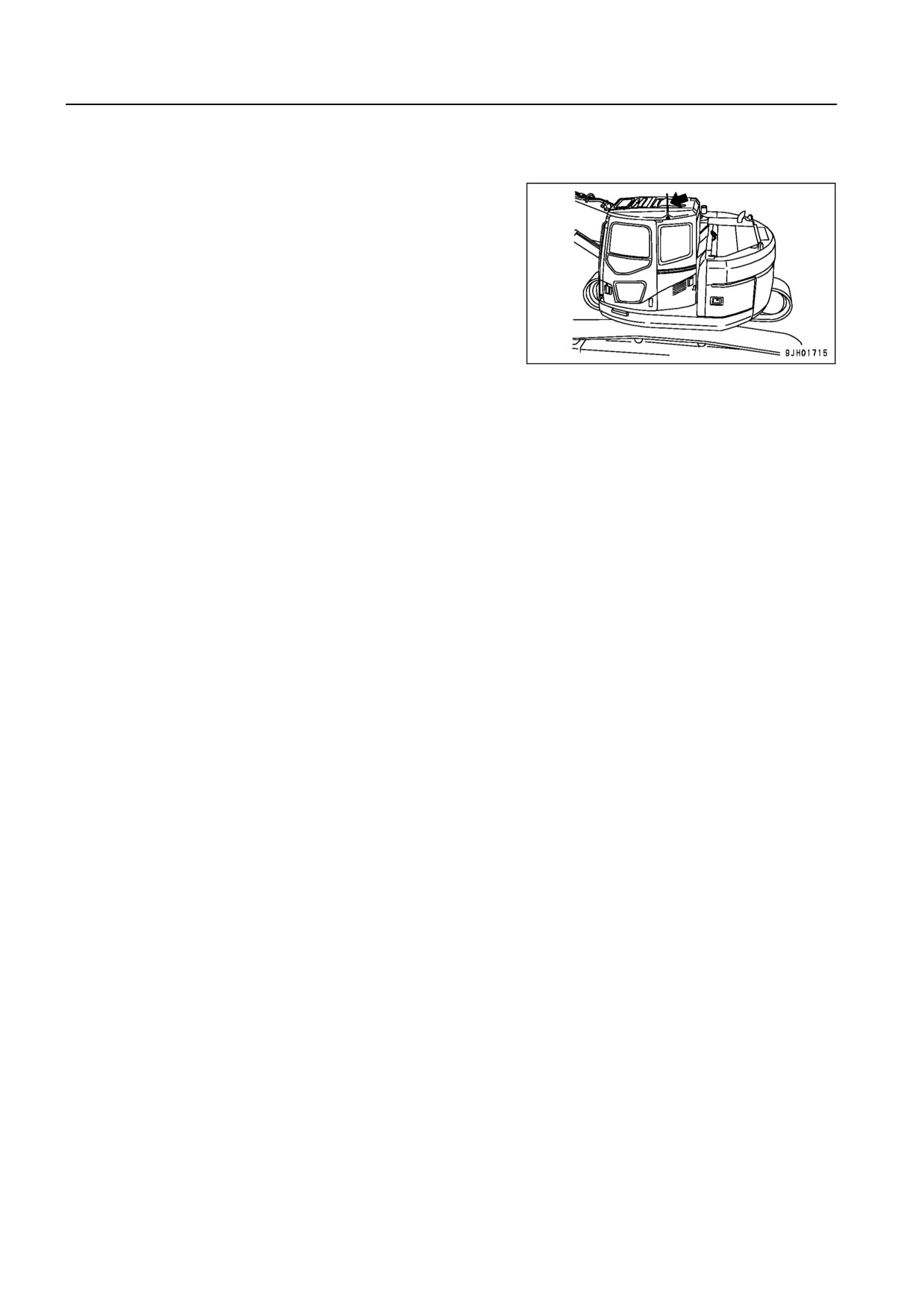

5. Отрегулируйте воздуховыпускные отверстия (A), (B1) и

(B2) так, чтобы воздух подавался на стекло.

(Положение воздуховыпускных отверстий (C) и (D) не

регулируется).

3!44

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

ЭКСПЛУАТАЦИЯ

И КОНТРОЛЬНОAИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

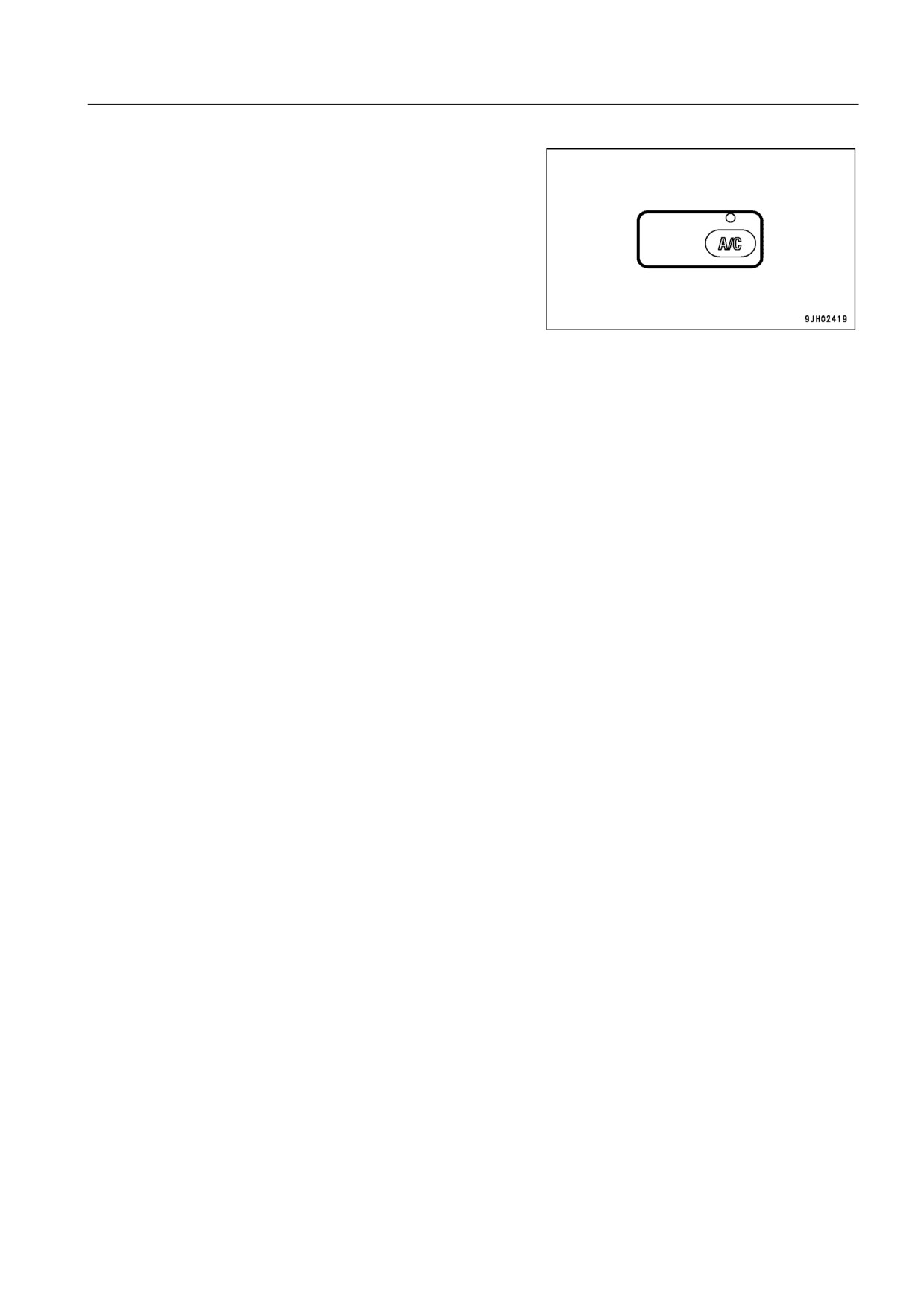

При работе в дождливое время или когда необходимо устA

ранить запотевание стекол или осушить воздух в кабине,

переведите включатель кондиционера (8) в положение ON.

Соблюдайте осторожность при работе с кондиционером

ПРИМЕЧАНИЕ

; Включайте кондиционер только при работе двигателя на низких оборотах. Никогда не включай!

те кондиционер при работе двигателя на высоких оборотах. Это приводит к поломке кондици!

онера.

; Если вода попадет внутрь панели управления или датчика солнечного освещения, то это мо!

жет привести к внезапной неисправности, поэтому не допускайте попадания воды на эти де!

тали. Помимо этого, никогда не подносите огонь к этим деталям.

; Чтобы обеспечить правильное функционирование кондиционера в автоматическом режиме, не

допускайте загрязнения датчика солнечного освещения и не оставляйте никаких предметов

рядом с датчиком, поскольку они могут помешать его работе.

Вентиляция

; Если Вы курите при включенном кондиционере, дым может разъедать глаза, поэтому откройте окно,

переведите переключатель в положение НАРУЖНЫЙ ВОЗДУХ на некоторое время, чтобы выветрить

дым во время работы кондиционера.

; Если кондиционер работает в течение долгого времени, переводите переключатель в положение НАA

РУЖНЫЙ ВОЗДУХ каждый час для вентиляции и охлаждения воздуха.

Регулятор температуры

При работе кондиционера в режиме охлаждения установите температуру воздуха в кабине так, чтобы в ней

было немного прохладно (на 5 A 6°C (9 A 10,8°F) ниже наружной температуры). Такой температурный режим

считается оптимальным для здоровья, поэтому всегда принимайте это во внимание при регулировке

температуры в кабине.

Проверка и техобслуживание кондиционера, установленного на машине

При проверке и техобслуживании машины, оснащенной кондиционером, руководствуйтесь разделами

ПРОВЕРКА И РЕГУЛИРОВКА КОНДИЦИОНЕРА (стр. 4A37), ПРОВЕРКА И РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМA

НЯ КОМПРЕССОРА КОНДИЦИОНЕРА (стр. 4A55), ОЧИСТКА ФИЛЬТРОВ НАРУЖНОГО/РЕЦИРКУЛИРУЮA

ЩЕГО ВОЗДУХА КОНДИЦИОНЕРА (стр. 4A64) и соблюдайте указания, приведенные в таблице.

3!45

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОAИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

Другие функции

Функция самодиагностики

Допускается проведение диагностики различных датчиков и устройств кондиционера.

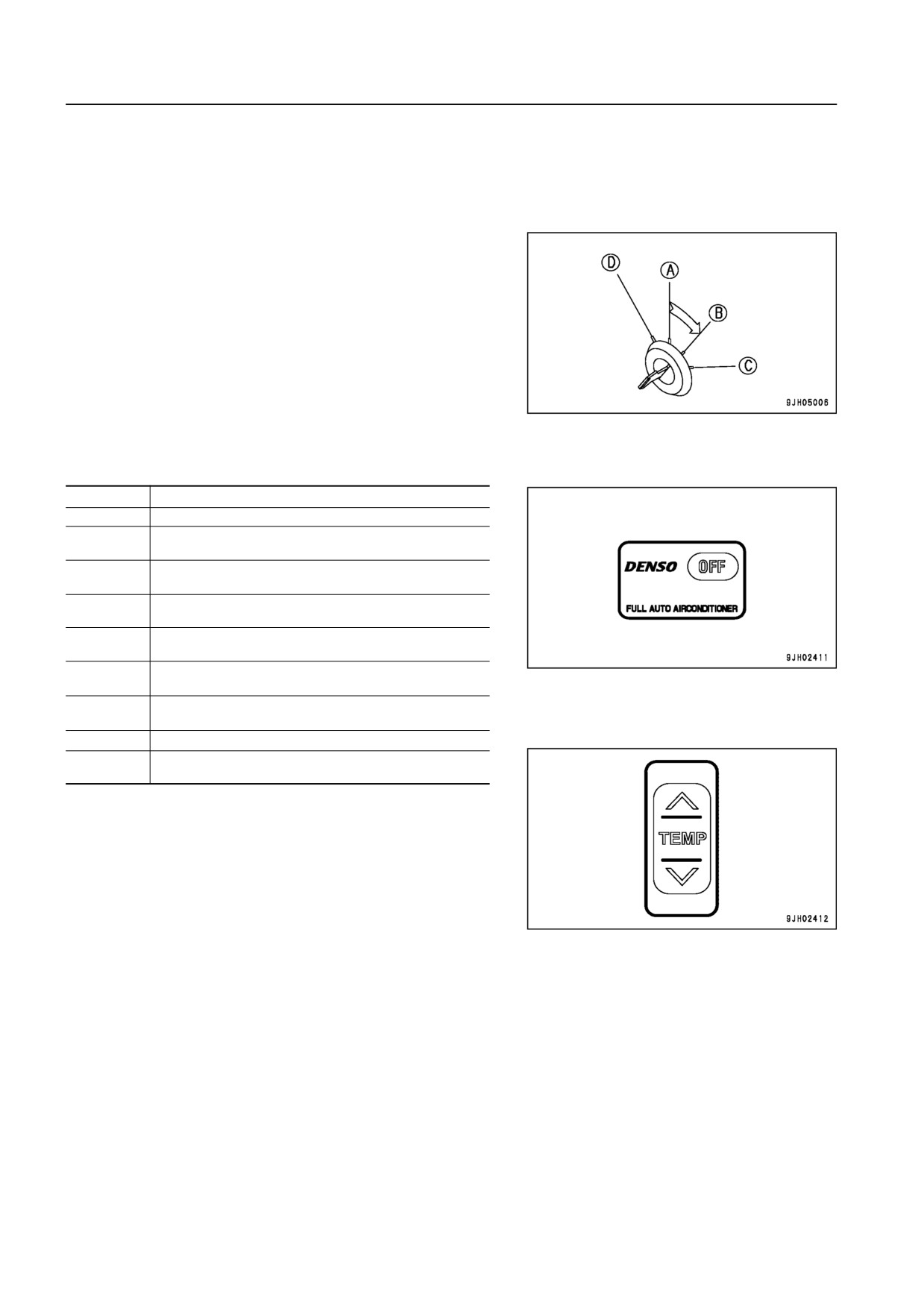

1. Установите пусковой включатель в положение ON (B).

2. Нажмите кнопку OFF (1). Значения температуры и силы

воздушного потока на дисплее погаснут, и кондициоA

нер выключится.

3. При одновременном нажатии и удержании в течение 3

секунд клавиш "∧" и "∨" регулятора температуры (3) на

индикаторе ЖКAдисплея отобразятся результаты диA

агностики неисправности.

<Индикация дисплея и вид неисправности>

Индикация

Вид неисправности

EAA

Нет неисправности

Обрыв цепи в датчике рециркулирующего

E11

воздуха

Короткое замыкание в датчике

E12

рециркулирующего воздуха

Обрыв в цепи датчика температуры

E15

охлаждающей жидкости

Короткое замыкание в датчике температуры

E16

охлаждающей жидкости

Короткое замыкание в датчике солнечного

E18

освещения

Неисправность заслонки воздуховыпускного

E43

отверстия

E44

Неисправность заслонки воздушной смеси

Неисправность заслонки

E45

НАРУЖНОГО/РЕЦИРКУЛИРУЮЩЕГО воздуха

; Если обнаруживается несколько неисправностей, нажмите клавишу "∨" или "∧" регулятора температуA

ры (3), чтобы поочередно включить индикацию каждой неисправности.

; По окончании диагностики для возврата в обычный режим индикации нажмите кнопку OFF (1).

Если во время самодиагностики выявлены неисправности, обратитесь к дистрибьютору фирмы Komatsu

по поводу проведения осмотра и ремонта.

3!46

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

ЭКСПЛУАТАЦИЯ

И КОНТРОЛЬНОAИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

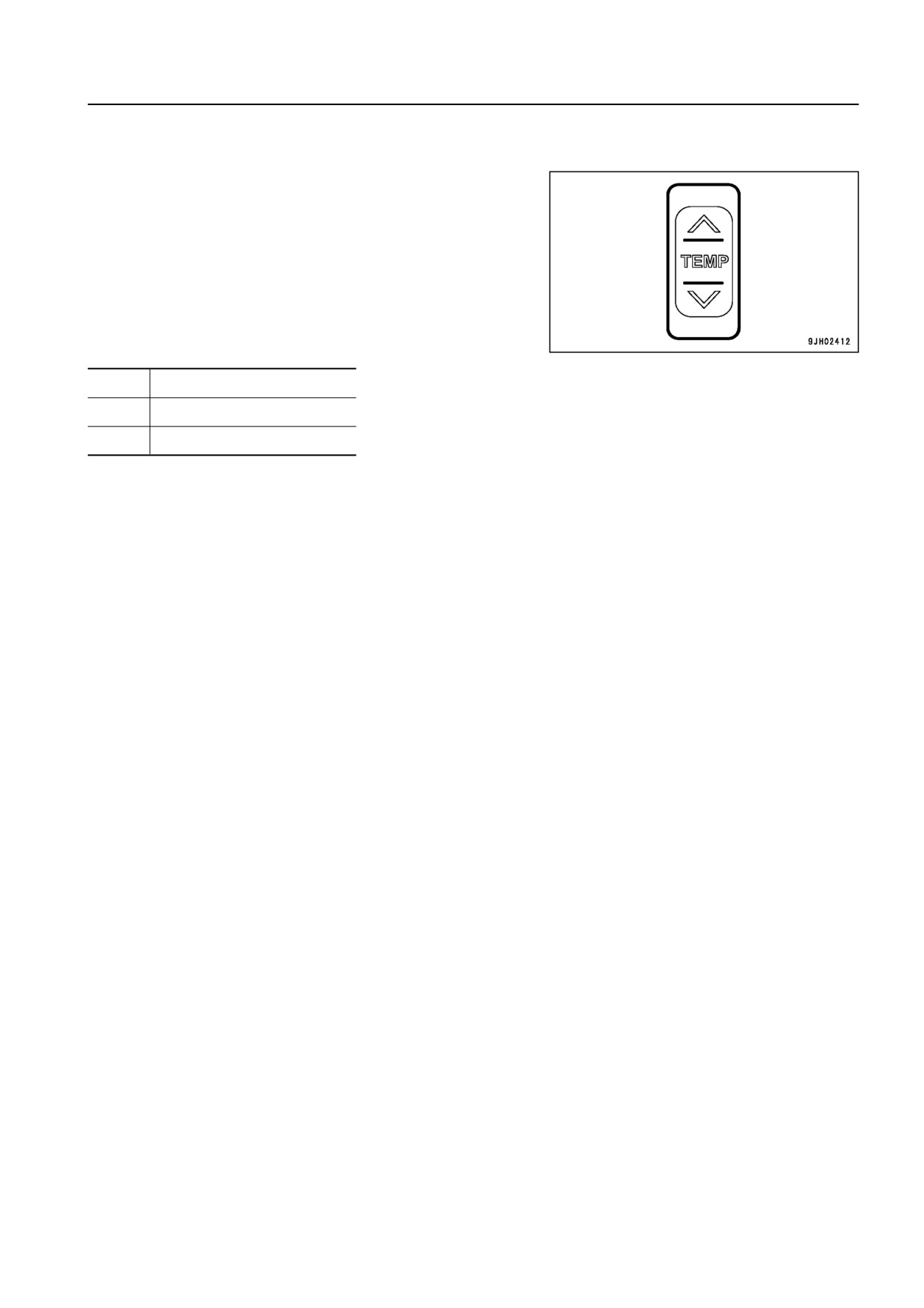

Переключение индикации температуры между °F и °C

Предусмотрена возможность переключения индикации

температуры между °F и °C.

При нажатии и удержании в течение более 5 секунд клавиш

"∨" и "∧" регулятора температуры (3) при работающем венA

тиляторе индикация температуры будет переключаться

между °F и °C.

(Помните, что единицы измерения не отображаются).

s

Диапазон отображения

°C

18,0 A 32,0

°F

63 A 91

3!47

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОAИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

РАДИОПРИЕМНИК

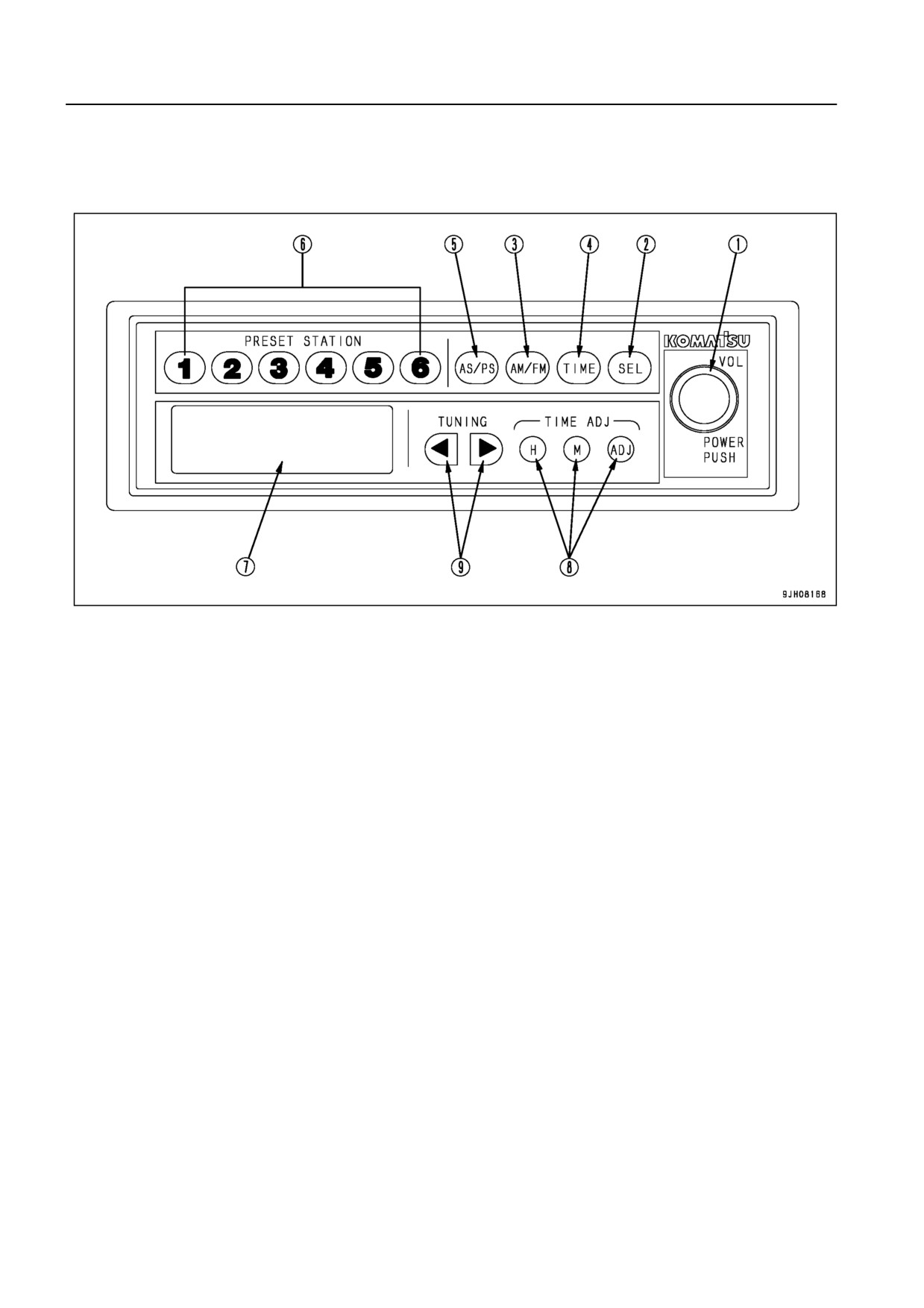

Панель управления

(1) Кнопка включения питания, ручка регулятора

(5) AS/PS кнопка (автоматического сохранеA

громкости, ручка регулятора баланса

ния/просмотра запрограммированных

(2) Кнопка ВЫБОРА

станций)

(3) Кнопка выбора диапазона FM/AM

(6) Кнопки предустановленных радиостанций

(4) Кнопка выбора индикации

(1,2,3,4,5,6)

(7) Индикатор

(8) Кнопка установки времени

(9) Кнопки настройки

Кнопка включения питания, ручка регулятора громкости, ручка регулятора баланса

Нажмите кнопку (1), чтобы включить питание радиоприемника. На дисплее отображается воспроизводиA

мая частота (7). Чтобы отключить питание, нажмите кнопку еще раз.

Поверните кнопку по часовой стрелке для увеличения громкости; для уменьшения громкости поворачивайA

те кнопку против часовой стрелки. Диапазон громкости расположен между значениями VOL 0 A VOL 40.

Кнопка ВЫБОРА

При каждом нажатии этой кнопки (2) происходит изменение режимов в следующем порядке: VOL (громA

кость) → BAS (низкие частоты) → TRE (высокие частоты) → BAL (баланс). На дисплее (7) высвечивается

выбранный режим. Более подробно о работе в каждом режиме см. раздел "Органы управления радиоA

приемника (3A50)".

Кнопка выбора диапазона (AM/FM)

Нажмите эту кнопку (3), чтобы выбрать желаемый диапазон.

При каждом нажатии кнопки диапазон изменяется в последовательности FM → AM → FM…

Кнопка выбора индикации (TIME).

Данное устройство по умолчанию отображает используемую частоту. При индикации частоты нажмите

кнопку (4), и на индикаторе в течение 5 секунд будет отображаться текущее время. По истечении 5 секунд

дисплей автоматически вернется в состояние отображения частоты, на которую настроен радиоприемA

ник. При нажатии любой из кнопок за исключением кнопки TIME ADJ (H, M, ADJ) (РЕГУЛИРОВКА ВРЕМЕНИ

(Час, Мин, Рег) в течение этих 5 секунд дисплей будет возвращаться к отображению установленной частоA

ты. Более подробно о порядке настройки часов см. раздел "Органы управления радиоприемника (3A50)".

3!48

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОAИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

Органы управления радиоприемника

Кнопки предустановленных станций

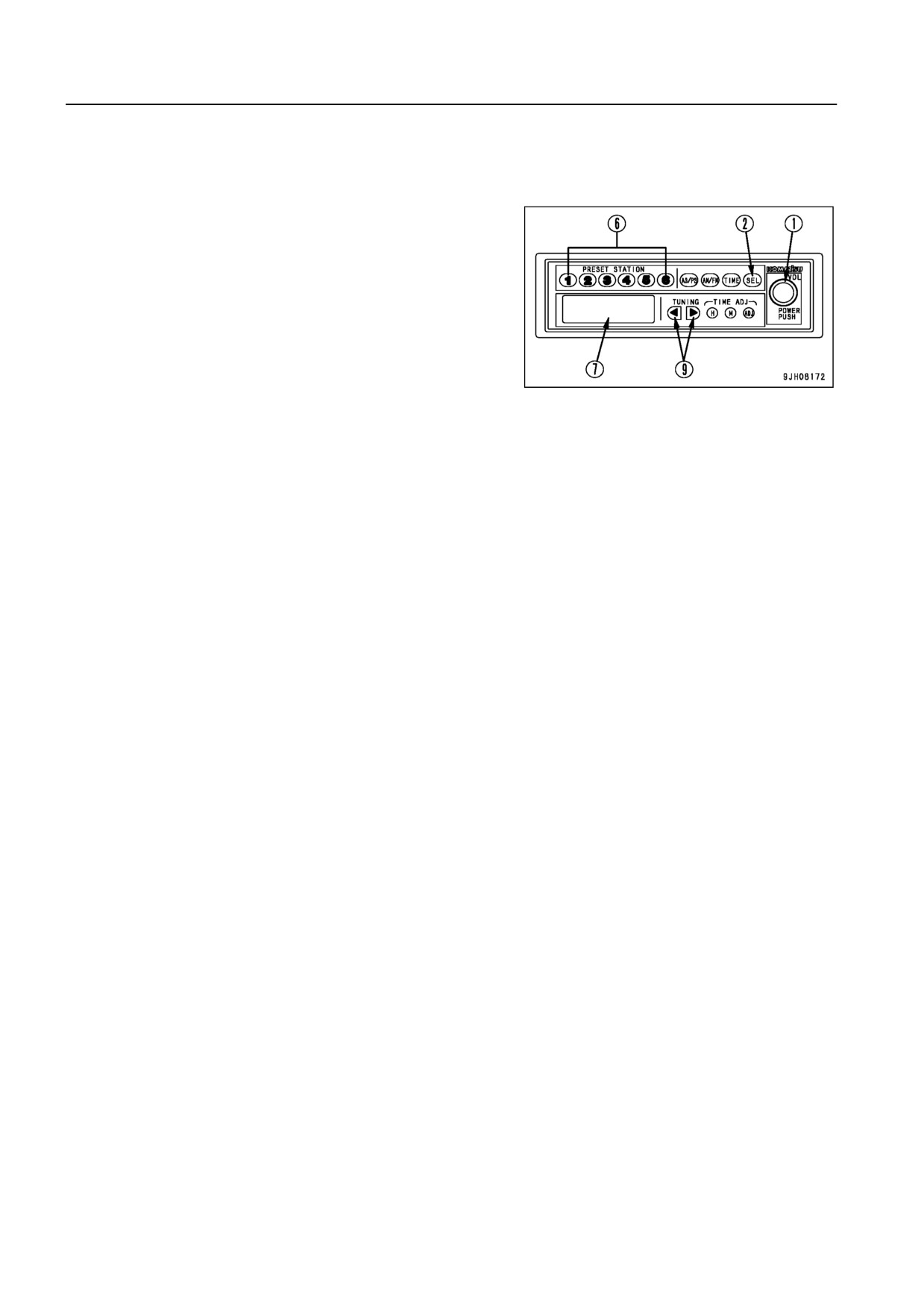

1. Нажмите кнопку включения питания (1) для отображеA

ния частоты на индикаторе (7).

2. Используйте кнопку настройки (9) для установки желаA

емой частоты. Есть два способа настройки: автоматиA

ческая и ручная настройка.

3. При отображении на индикаторе (7) желаемой частоты

удерживайте нажатой кнопку предустановки под соотA

ветствующим номером в течение не менее 1,5 сек. Звук

пропадет, но по завершении предустановки (сохранеA

ния в памяти) появится вновь, а предустановленные

номер и частота отобразятся, информируя о завершеA

нии операции предустановки.

По завершении предустановки нажмите кнопку предуA

становки (6) и отпустите ее в течение прибл. 1,5 сек.

После этого можно настроиться на прием радиоканаA

ла, предустановленного на данной кнопке. На каждой

из кнопок возможна предустановка одной радиостанA

ции в диапазоне AM и FM.

ПОЯСНЕНИЕ

Кроме того, можно не задействовать кнопку предустановки, а использовать кнопку автоматического соA

хранения.

Способ настройки с помощью кнопки предустановки

1. Нажмите кнопку включения питания (1) для отображения на индикаторе (7) частоты.

2. Используйте кнопку настройки (9) для установки желаемой частоты. Есть два способа настройки:

автоматическая и ручная настройка.

; Ручная настройка

Нажимайте кнопку настройки (9) до отображения на индикаторе требуемой (7) частоты.

< кнопка: Понижение частоты

> кнопка: Повышение частоты

При достижении верхнего или нижнего пределов настройки частота автоматически продолжит настройку

следующим образом: Top (Сверху) → Bottom (Вниз), или Bottom (Снизу) → Top (Вверх).

; Автоматическая настройка

Нажимайте на кнопку настройки (9) не менее 3 секунд. При обнаружении какойAлибо радиовещательной

станции автоматическая настройка прекращается. Для поиска следующей радиостанции нажмите кнопку

настройки еще раз и удерживайте ее в этом положении как минимум 3 секунды.

< кнопка: Частота снижается

> кнопка: Частота возрастает

Если нажать эту кнопку в процессе автоматической настройки, автоматическая настройка прекратится и

процесс установки вернется на частоту, которая была рабочей до нажатия кнопки.

3!50

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

Способ настройки рабочих режимов

;

(BAS) Кнопка настройки низких частот: При нажатии кнопки (2) на индикаторе (7) появится надпись

BAS. Вращение регулятора (1) по часовой стрелке в течение 5 секунд приводит к усилению звука

низкой частоты. При вращении этого регулятора против часовой стрелки происходит ослабление

звука низкой частоты.

;

(TRE) Кнопка настройки высоких частот: При нажатии кнопки (2) на индикаторе (7) появится надпись

TRE. Вращение регулятора (1) по часовой стрелке в течение 5 секунд приводит к усилению звука

высокой частоты. При вращении этого регулятора против часовой стрелки происходит ослабление

звука высокой частоты.

;

(BAL) Кнопка регулировки баланса: При нажатии кнопки (2) на индикаторе (7) появится надпись BAL.

Вращение регулятора (1) по часовой стрелке в течение 5 секунд приводит к усилению звука из пра$

вого динамика. При вращении этого регулятора против часовой стрелки усиливается звук из левого

динамика. При установке регулятора на BAL 0 достигается равновесие уровней звука из левого и

правого динамиков.

ПОЯСНЕНИЯ

При любом из выбранных режимов индикатор автоматически возвращается к исходной установке через

5 секунд.

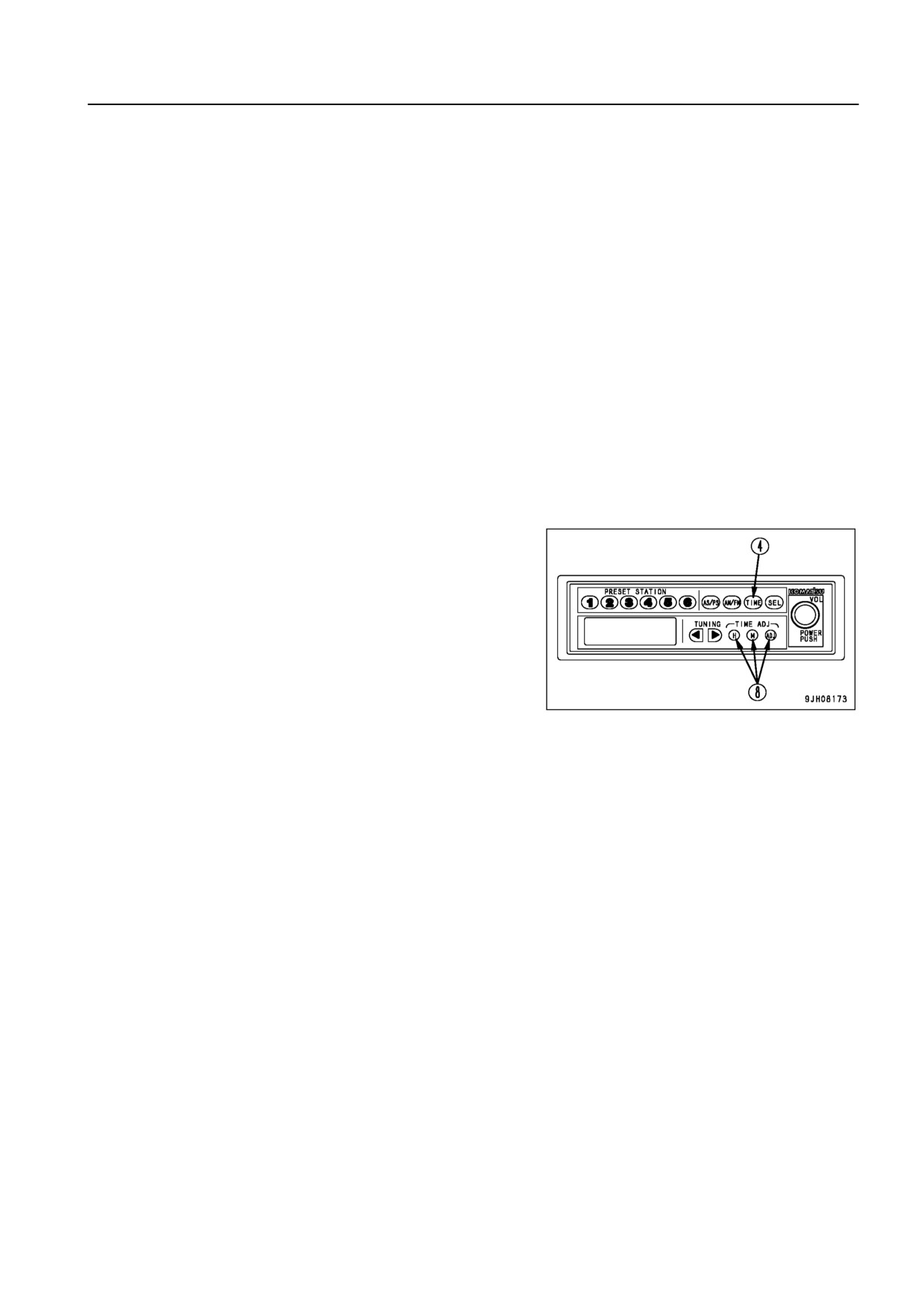

Установка правильного времени

1.

Нажмите кнопку выбора индикации (4) для отображе$

ния на индикаторе текущего времени.

Через 5 секунд индикатор вернется в состояние ото$

бражения частоты, и показания времени нельзя будет

исправить. Если это произойдет, снова нажмите кноп$

ку выбора индикации (4).

2.

Нажмите кнопку подстройки времени(8) для установ$

ки часов и минут.

Кнопка H: Используется для установки часов (при каж$

дом нажатии показания времени увеличиваются на

один час)

Кнопка M: Используется для установки минут (при каж$

дом нажатии показания времени увеличиваются на

одну минуту)

Если удерживать кнопку H или M нажатой, то показа$

ния времени будут непрерывно изменяться до тех пор,

пока кнопка не будет отпущена.

Кнопка ADJ: При нажатии кнопки ADJ время переус$

танавливается следующим образом.

Если на индикаторе отображается время в диапа$

зоне 00

$ 05 минут, то индикация меняется на 00 мин.

00 сек (показание текущего часа при этом не изменя$

ется).

Если на индикаторе отображается время в диапа$

зоне 55

$ 59 минут, то индикация меняется на 00 мин.

00 сек (показание текущего часа увеличивается при

этом на единицу)

Если на индикаторе отображается время в диапа$

зоне 06

$ 54 минут, то показания времени переустано$

вить невозможно (показания времени остаются без

изменений).

Пример

10:05 → 10:00

10:59 → 11:00

10:26 → 10:26

Для установки точного времени используйте кнопки H, M и ADJ.

3

51

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

ЭКСПЛУАТАЦИЯ

Антенна

ПРИМЕЧАНИЕ

Перед транспортировкой машины или размещением

ее в закрытом боксе убирайте антенну, чтобы она ни

за что не зацепилась.

Меры предосторожности при работе с радиоприемником

; В целях обеспечения безопасности обязательно устанавливайте громкость на такой уровень, при

котором во время работы можно слышать наружные звуки.

; Попадание воды в корпус динамика или радиоприемника может привести к внезапному нарушению

его работы, поэтому старайтесь не допускать попадания воды на оборудование.

; Не протирайте шкалы или кнопки бензином, разбавителем или другими растворителями. Проти$

райте их мягкой сухой тканью. Если оборудование сильно загрязнено, то используйте ткань, пропи$

танную спиртом.

; При замене аккумуляторной батареи все установки для кнопок предварительной настройки радио$

станций сбрасываются, поэтому следует произвести их повторную настройку.

3 52

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

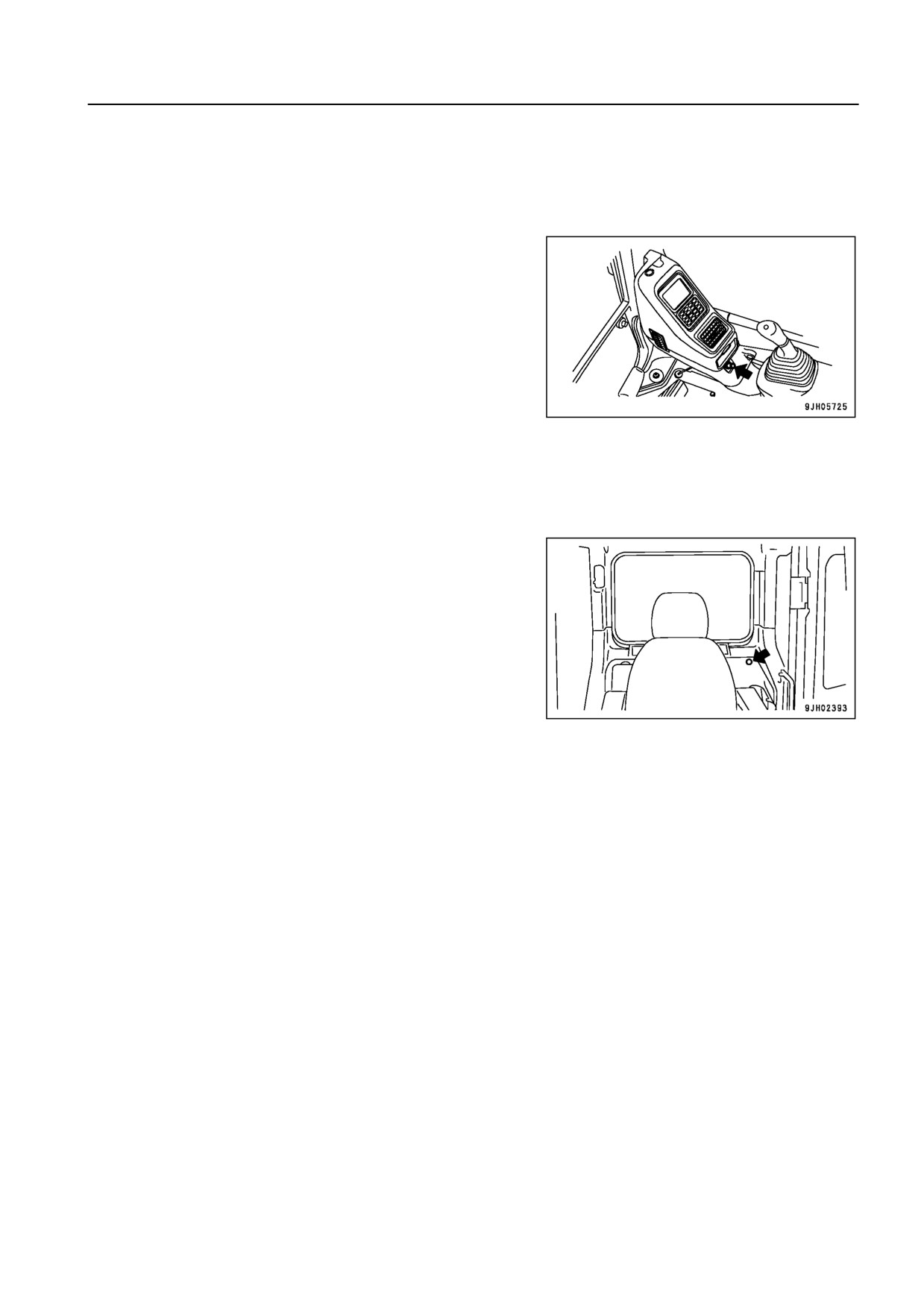

ВСПОМОГАТЕЛЬНЫЕ ИСТОЧНИКИ ЭЛЕКТРОПИТАНИЯ

Источник питания 24 В

ПРИМЕЧАНИЕ

Не используйте этот источник электропитания для

оборудования, рассчитанного на напряжение 12 В.

Для отключения электропитания извлеките штекер из

гнезда на задней стороне панели.

Максимальная мощность потребляемой электроэнергии

составляет 85 Вт (24 В х 3,5 А).

Источник питания 12 В

(если установлен)

Данный источник питания можно использовать для уст$

ройств мощностью не более 60 Вт (12 В х 5 А).

3 53

содержание   ..  8  9  10  11   ..
