Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР PC400, 400LC-7. Руководство - часть 12

3*32

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Закрывание панели

1. Закройте панель, затем вставьте ключ в прорезь замка.

2. Поверните ключ по часовой стрелке, затем выньте ключ.

Способ открывания и закрывания панели с замком

Открывание панели (запертой)

1. Вставьте ключ в прорезь замка.

2. Повернув ключ против часовой стрелки, откройте па-

нель, подцепив ее за выступ.

(A): Открыто

(B): Закрыто

3*33

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

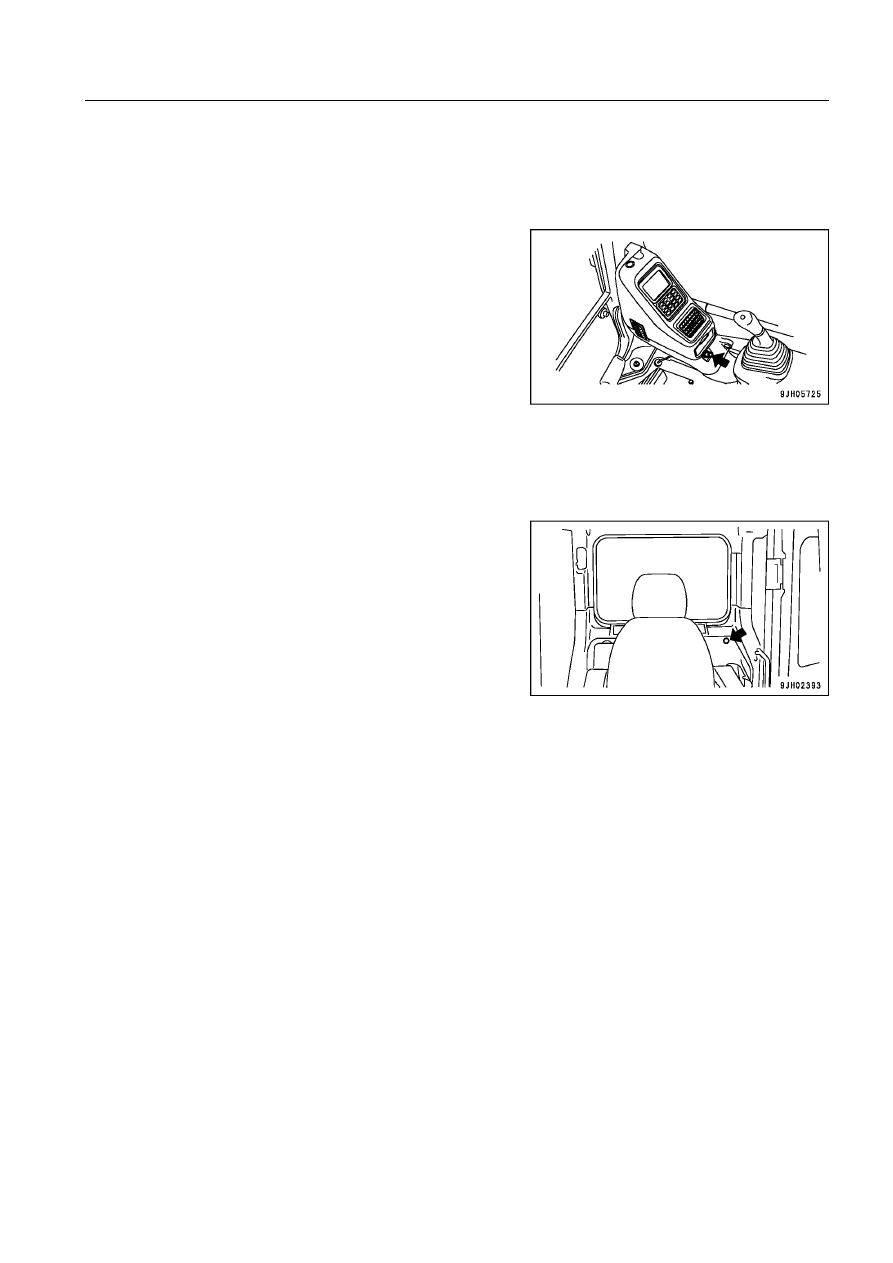

Расположена под блоком системы контроля машины в пра-
вой половине передней панели кабины оператора.
Закрывая крышку пепельницы, обязательно убедитесь
в том, что сигарета погашена.

Расположен слева от сиденья оператора.
Храните инструкцию по эксплуатации и техобслуживанию
в этом ящике, чтобы всегда иметь ее под рукой.

ПЕРЧАТОЧНЫЙ ЯЩИК

(Перед перчаточным ящиком предусмотрено место для подстаканника).

ПЕПЕЛЬНИЦА

3*34

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

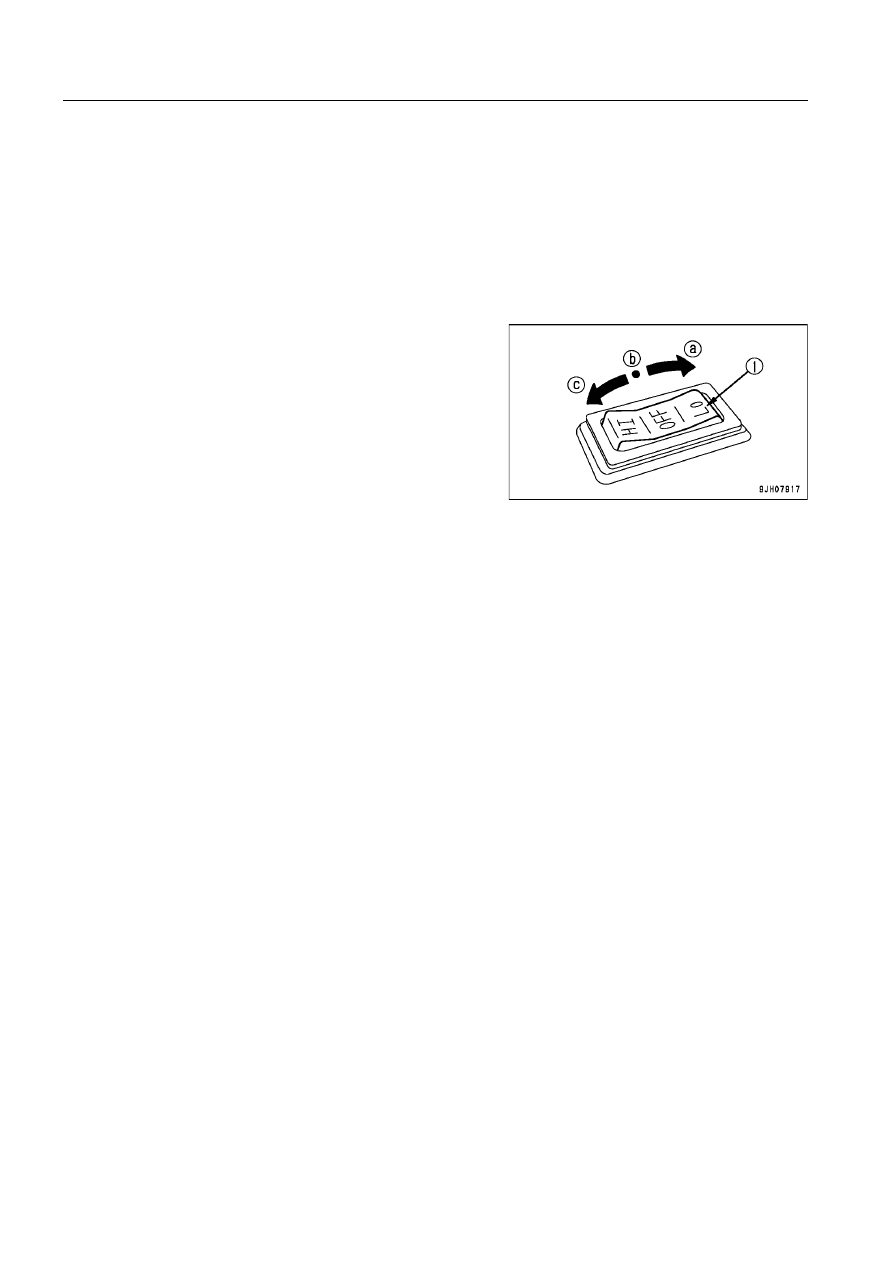

Порядок работы с нагревателем

Если требуется быстрое нагревание, установите включа-
тель в положение, показанное на рисунке справа.

± Установите включатель нагревателя (1) в положе-

ние Hi (c).

Для обычного режима нагревания установите включатель
(1) нагревателя в положение Lo (a).

РАБОТА С НАГРЕВАТЕЛЕМ

ПОЯСНЕНИЕ
На машинах с нагревателем нет режима охлаждения или
осушения воздуха.

3*35

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Включатель питания/регулятор громкости (SW*VOLUME) и балансировки динамиков (Pull BAL)

Нажмите ручку (1), чтобы включить радиоприемник. На дисплее (7) высвечивается воспроизводимая
частота. Чтобы отключить питание, нажмите ручку еще раз.

Для регулировки громкости поверните ручку следующим образом.

Для УВЕЛИЧЕНИЯ громкости поверните ручку ПО ЧАСОВОЙ СТРЕЛКЕ

Для УМЕНЬШЕНИЯ громкости поверните ручку ПРОТИВ ЧАСОВОЙ СТРЕЛКИ

Если потянуть ручку на себя до фиксации, то поворотом влево или вправо можно отрегулировать баланс
громкости между левым и правым динамиками.

Для увеличения громкости ПРАВОГО динамика поверните ручку ПО ЧАСОВОЙ СТРЕЛКЕ

Для увеличения громкости ЛЕВОГО динамика поверните ручку ПРОТИВ ЧАСОВОЙ СТРЕЛКИ

Отрегулировав баланс громкости между левым и правым динамиками, слегка нажмите на ручку, чтобы
вернуть ее в первоначальное положение (если оставить ее в вытянутом положении, то общую громкость
радиоприемника нельзя будет регулировать).

Ручка регулировки тембра (TONE)

Для регулировки тембра поверните ручку (2) следующим образом.
Для усиления высоких частот поверните ручку ПО ЧАСОВОЙ СТРЕЛКЕ
Для ослабления высоких частот поверните ручку ПРОТИВ ЧАСОВОЙ СТРЕЛКИ

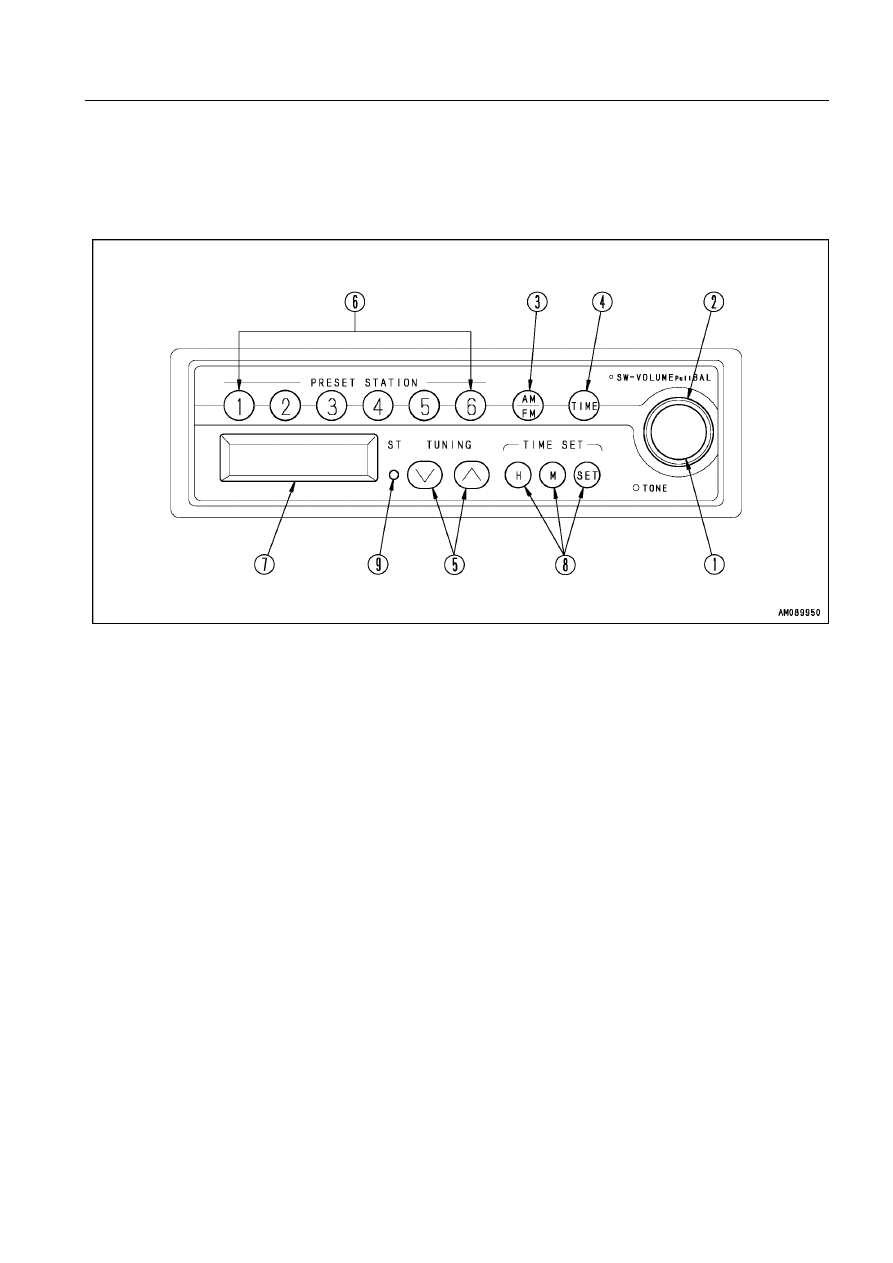

РАДИОПРИЕМНИК

Панель управления

(1)

Включатель питания/регулятор громкости и
балансировки динамиков

(2)

Ручка регулировки тембра

(3)

Кнопка переключения диапазонов FM/AM

(4)

Кнопка переключения индикации

(5)

Кнопки настройки

(6)

Кнопки предварительной настройки радио-
станций

(7)

Дисплей

(8)

Кнопка установки времени

(9)

Индикатор стереорежима

3*36

ЭКСПЛУАТАЦИЯ

Кнопка переключения диапазонов (AM/FM)

Нажмите кнопку (3), чтобы выбрать желаемый диапазон.

При каждом нажатии кнопки происходит переключение в последовательности AM

→

FM

→

AM...

Кнопка переключения индикации (TIME)

Радиоприемник по умолчанию отображает воспроизводимую частоту. Если на дисплее отображается
частота, то при нажатии кнопки (4) он на 5 секунд отобразит текущее время. По прошествии 5 секунд
дисплей автоматически вернется к отображению частоты, на которую настроен радиоприемник. Если в
пределах 5 секунд нажать на любую кнопку, кроме кнопки TIME SET (H, M, SET), на дисплее вновь отобра-
зится установленная частота.

Кнопки настройки (TUNING)

При помощи кнопок (5) можно изменять частоту принимаемой радиостанции.

Более подробно см. раздел ОРГАНЫ УПРАВЛЕНИЯ РАДИОПРИЕМНИКОМ (стр. 3B37).

Кнопки предварительной настройки радиостанций (1, 2, 3, 4, 5, 6)

Если кнопки (6) установлены на частоты выбранных радиостанций, то достаточно нажать одну из них,
чтобы радиоприемник настроился на заданную частоту.

Более подробно о порядке предварительной настройки см. раздел КНОПКИ ПРЕДВАРИТЕЛЬНОЙ НА-
СТРОЙКИ РАДИОСТАНЦИЙ (стр. 3B37).

Дисплей

Дисплей (7) отображает принимаемый диапазон, радиочастоту, номер предустановки и время.

Кнопка установки времени

С помощью кнопки (8) можно скорректировать индикацию времени.

H: Часы

M: Минуты

SET: Устанавливает время на начало часа (00 минут)

Индикатор стереорежима (ST)

Лампа (9) загорается при получении радиовещательного стереосигнала в диапазоне FM.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

∧

а

в

3*37

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

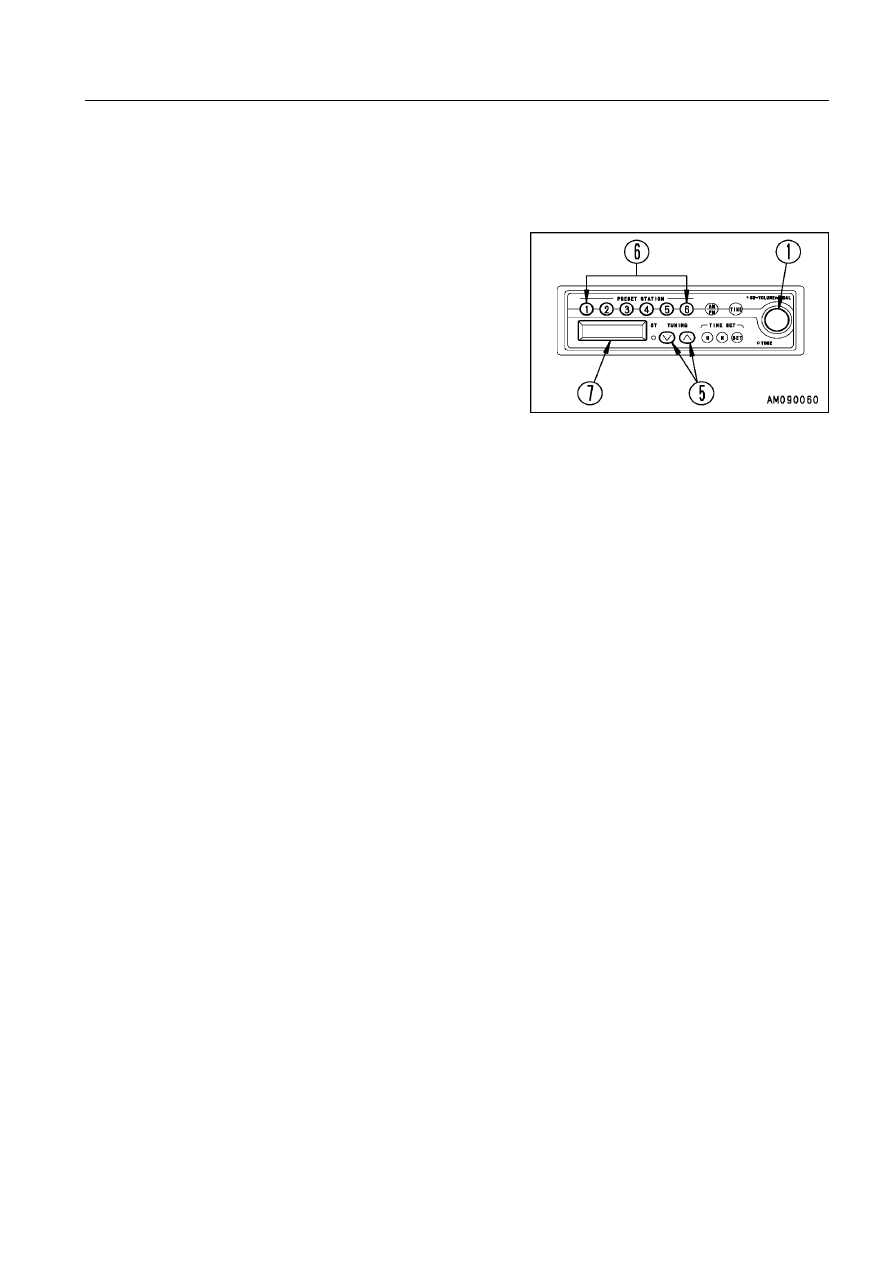

Органы управления радиоприемником

Кнопки предварительной настройки радиостанций

1. Нажмите включатель питания (1) — на дисплее (7) ото-

бразится радиочастота.

2. Поверните ручку настройки (5) (ручная, автоматическая

настройка) для выбора желаемой частоты.

3. Выберите кнопку предварительной настройки для зане-

сения в память выбранной радиочастоты и держите кноп-
ку нажатой не менее 1,5 сек. Звук пропадет, но после
занесения в память заданной радиочастоты восстано-
вится, а номер предустановки отобразится на дисплее
(7), что служит признаком завершения предваритель-
ной настройки на выбранную радиостанцию.
По завершении предварительной настройки нажмите
кнопку предустановки (6) и отпустите ее прибл. через
1,5 сек. Индикация изменится: отобразится частота ра-
диовещательной станции, занесенной в память для дан-
ной кнопки. В память для каждой кнопки предустановки
можно занести одну радиостанцию диапазона AM и одну
радиостанцию диапазона FM.

Ручная настройка

Нажмите кнопку предварительной настройки (5) и установите желаемую радиочастоту.
Каждое нажатие кнопки будет изменять радиочастоту в сторону увеличения или уменьшения с интервалом
в 9 кГц (в AM диапазоне) или 0,1 МГц (в FM диапазоне).

Кнопка

∨

: Переход на более низкую радиовещательную частоту

Кнопка

∧

: Переход на более высокую радиовещательную частоту

± При достижении верхнего или нижнего порога настройки произойдет автоматическая смена уровня

радиочастоты: верхний порог

→

 нижний порог или нижний порог

→

 верхний порог.

Автоматическая настройка

Удерживайте кнопку настройки (5) нажатой не менее 0,5 секунд. После обнаружения какойBлибо радиове-
щательной частоты поиск автоматически прекращается. Для поиска следующей радиовещательной час-
тоты нажмите кнопку настройки (5) еще раз и не отпускайте ее, по крайней мере, 0,5 секунды.

Кнопка

∨

: Переход на более низкую радиовещательную частоту

Кнопка

∧

: Переход на более высокую радиовещательную частоту

± Если нажать кнопку настройки (5) во время автоматической настройки, то автоматическая настройка

прекратится, а радиоприемник настроится на радиочастоту, которая была установлена в момент пре-
кращения настройки.

а

в

3*38

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

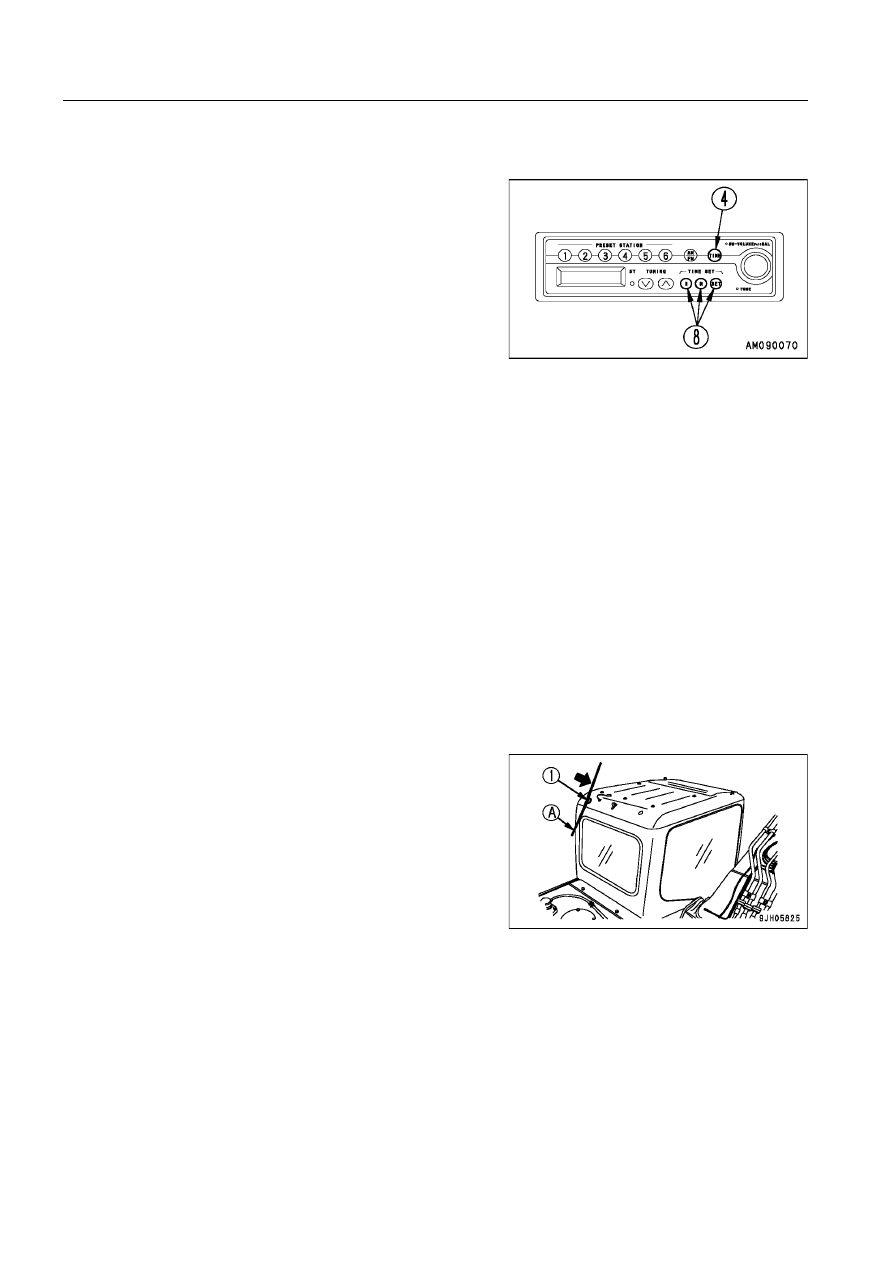

Корректировка индикации времени

1. Для воспроизведения на дисплее текущего времени

нажмите кнопку переключения индикации (4).
Через 5 секунд дисплей вернется к отображению радио-
частоты, и корректировка времени станет невозмож-
ной. В таком случае снова нажмите кнопку переключе-
ния индикации (4).

2. Нажмите кнопку (8), если требуется корректировка ото-

бражаемого времени по часам и минутам.
Кнопка H: Настройка времени в часах (каждое нажатие
изменяет индикацию на один час)
Кнопка M: Настройка времени в минутах (каждое нажа-
тие изменяет индикацию на одну минуту)
Если нажать и не отпускать кнопку H или M, то индика-
ция времени будет непрерывно изменяться, пока кноп-
ка не будет отпущена.
Кнопка SET: При каждом нажатии кнопки SET происхо-
дит следующая переустановка времени по часам и ми-
нутам.
Если индикация времени в минутах находится между 0
и 05, то она вернется к 00.
Если индикация времени в минутах находится между 55
и 59, то она вернется к 00, а индикация времени в часах
увеличится на 1.
Если индикация времени в минутах находится между 06
и 54, то переустановки времени не произойдет.

Пример:

10:05

→

 10:00

10:59

→

 11:00

10:26

→

 10:26

Для установки точного времени пользуйтесь кнопками H,
M, и SET.

Антенна

ПРИМЕЧАНИЕ
Перед транспортировкой машины или размещением
ее в закрытом боксе убирайте антенну, чтобы она ни за
что не зацепилась.

Убирайте антенну следующим образом.

1. Ослабьте крепежный болт (1) антенны и установите ее в

нерабочее положение (A).

2. Установив антенну в нерабочее положение, затяните

болт (1).

Меры предосторожности при работе с радиоприемником

± В целях обеспечения безопасности обязательно устанавливайте громкость на такой уровень, при ко-

тором во время работы можно слышать наружные звуки.

± Попадание воды в корпус динамика или радиоприемника может привести к внезапному нарушению

его работы, поэтому старайтесь не допускать попадания воды на оборудование.

± Не протирайте шкалы или кнопки бензином, разбавителем или другими растворителями. Протирайте

их мягкой сухой тканью. Если оборудование сильно загрязнено, то используйте ткань, пропитанную
спиртом.

± При замене аккумуляторной батареи все установки для кнопок предварительной настройки радиостан-

ций сбрасываются, поэтому следует произвести их повторную настройку.

3*39

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

ПРИМЕЧАНИЕ
Не используйте этот источник электропитания для обо*
рудования, рассчитанного на напряжение 12 В.

Для отключения электропитания извлеките штекер из гнез-
да на задней стороне панели.

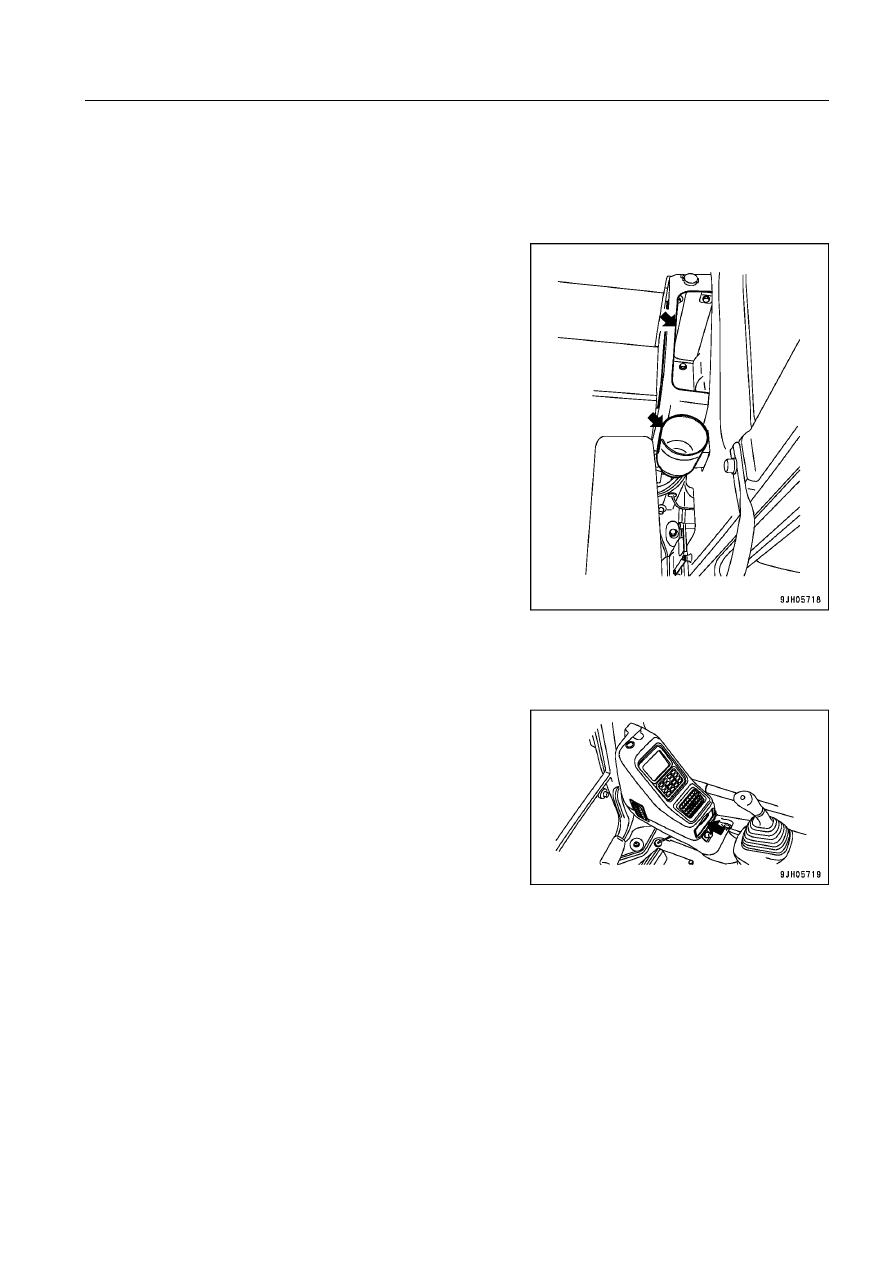

Максимальная мощность потребляемой электроэнергии
составляет 85 Вт (24 В х 3,5 А).

ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ

Источник питания 24 В

Источник питания 12 В

(если установлен)

Данный источник питания можно использовать для уст-
ройств мощностью не более 60 Вт (12 В х 5 А).
