Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР PC400, 400LC-7. Руководство - часть 11

3-24

ЭКСПЛУАТАЦИЯ

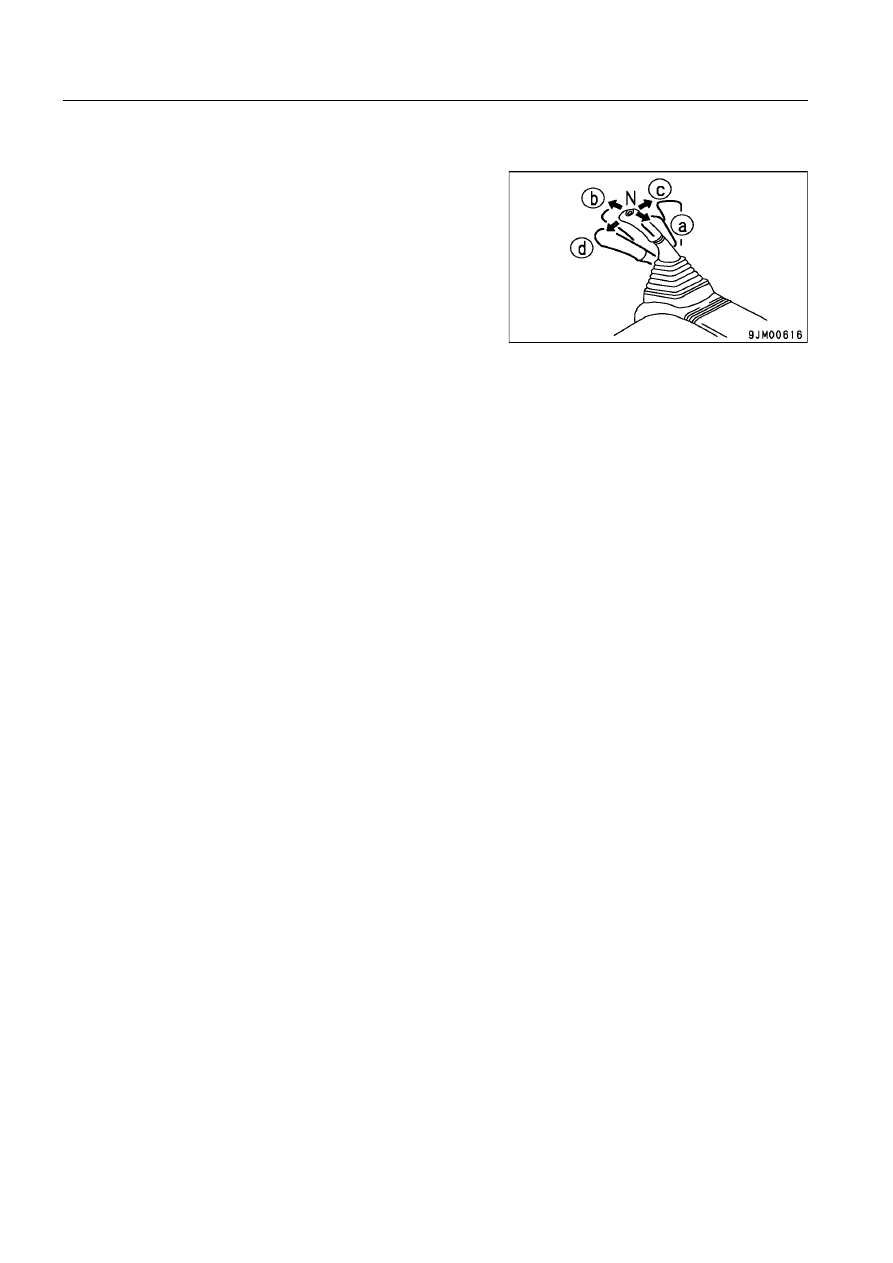

Правый рычаг управления рабочим оборудованием (4)
предназначен для управления стрелой и ковшом.

Управление стрелой

(a) ПОДЪЕМ

(b) ОПУСКАНИЕ

Управление ковшом

(d) СКЛАДЫВАНИЕ

N (нейтральное положение): Стрела и ковш удерживают-

ся в текущем положении и не
перемещаются.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

3-25

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

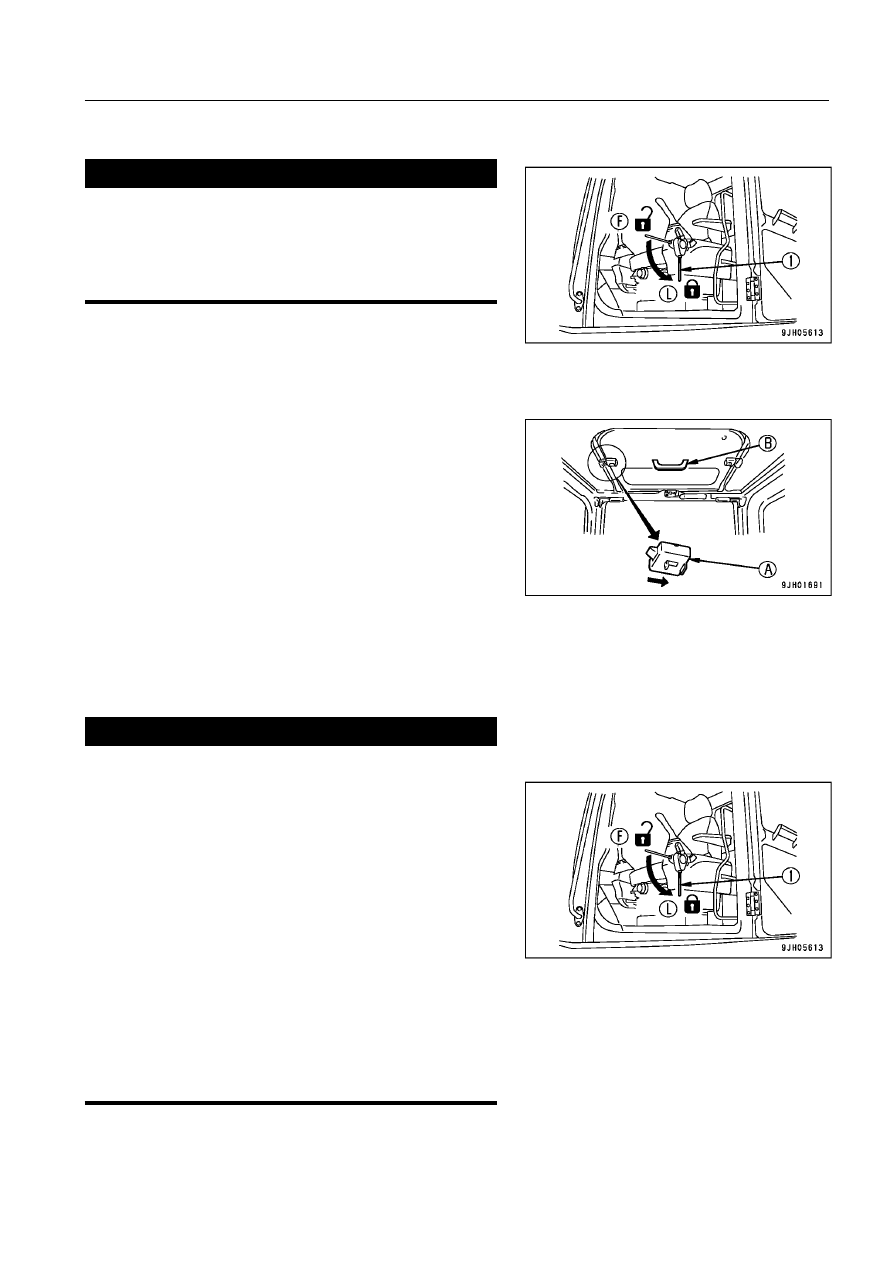

СВЕТОВОЙ ЛЮК

Перед тем как встать с сиденья оператора, установите
рычаг блокировки в положение ЗАБЛОКИРОВАНО (L).
Случайное касание рычагов управления рабочим
оборудованием может привести к серьезной аварии,
если рычаг блокировки (1) находится в положении
РАЗБЛОКИРОВАНО (F).

< ПРЕДУПРЕЖДЕНИЕ

Открывание

1. Установите рычаг блокировки (1) в положение ЗАБЛО-

КИРОВАНО (L).

2. Проверьте, сдвигается ли с места световой люк, отжав

фиксатор (А) на переднем крае люка. Затем откройте
его, толкнув ручку (B) вверх.

ПОЯСНЕНИЕ
При наличии предохранительного щитка или верхнего ог-
раждения световой люк не открывается.

Закрывание

Возьмитесь за ручку (B) и, потянув вниз, закройте люк. Защелкните люк фиксатором (А). Если фиксатор не
сработает, вновь откройте и закройте люк и убедитесь, что фиксатор встал на место.

ВЕТРОВОЕ СТЕКЛО

± При открывании и закрывании ветрового стекла,

нижнего окна или двери всегда устанавливайте ры-
чаг блокировки (1) в положение ЗАБЛОКИРОВАНО.

Случайное прикосновение к незаблокированным
рычагам управления может повлечь за собой серь-
езный несчастный случай.

± При открывании или закрывании ветрового стекла

остановите машину на твердой горизонтальной пло-
щадке, полностью опустите рабочее оборудование
на грунт, остановите двигатель и только после это-
го закройте или откройте стекло.

± При открывании ветрового стекла крепко возьми-

тесь обеими руками за ручку, потяните вверх и не
отпускайте ручку до тех пор, пока не зафиксируется
автоматическая защелка.

± При закрывании ветрового стекла оно опускается

быстрее за счет собственного веса. При закрыва-
нии крепко удерживайте ручки.

< ПРЕДУПРЕЖДЕНИЕ

Предусмотрена возможность сдвинуть (поднять) верхнюю часть ветрового стекла на крышу кабины опе-
ратора.

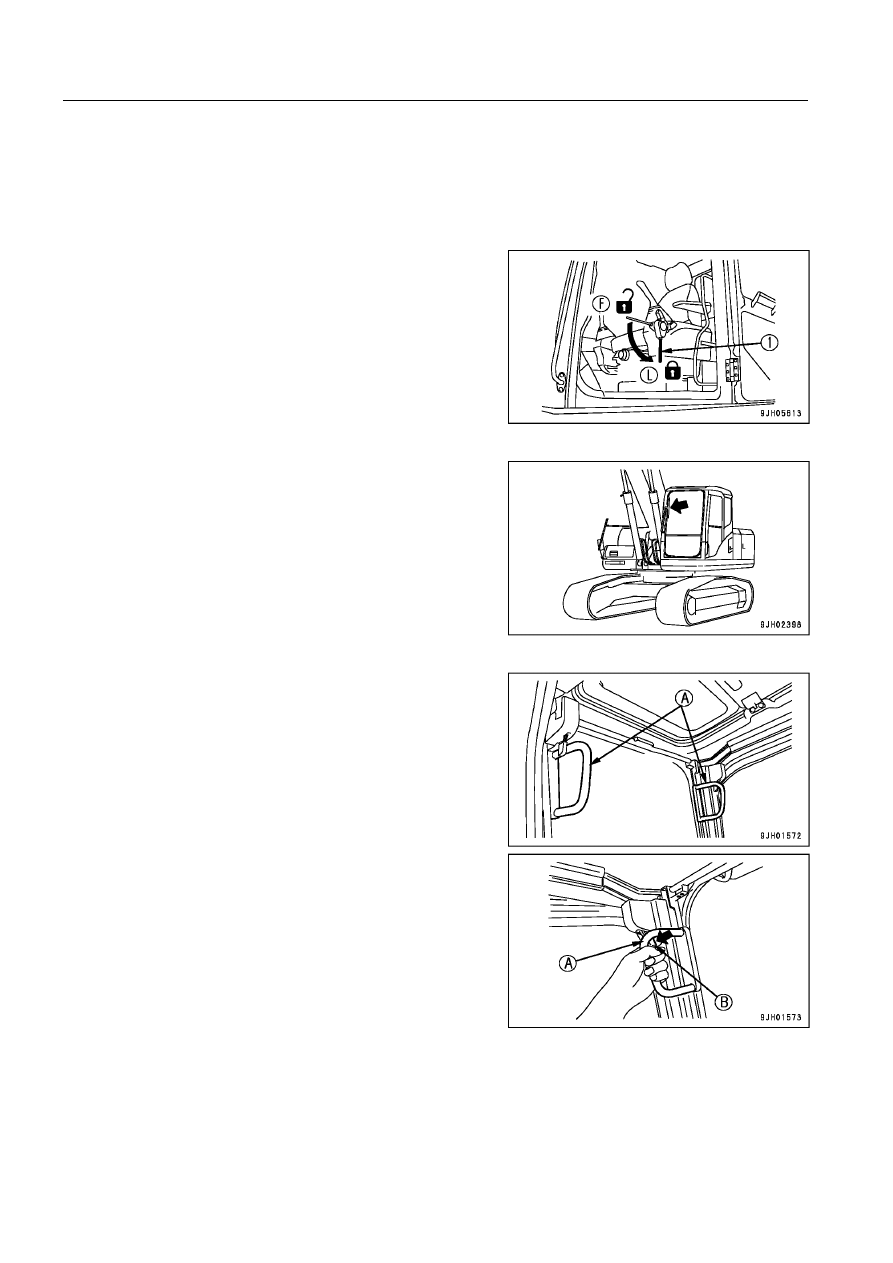

3-26

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

ПОЯСНЕНИЕ
Если переднее окно кабины имеет одинарную раму, оно не открывается.

Открывание

Остановите машину на ровной горизонтальной повер-
хности, опустите рабочее оборудование на грунт и ос-
тановите двигатель.

Установите рычаг блокировки в положение ЗАБЛОКИ-
РОВАНО (L).

Убедитесь, что щетка стеклоочистителя находится
в крайнем правом положении.

4. Возьмитесь за ручки (A), расположенные в верхней час-

ти ветрового стекла, и потяните рычаг блокировки (B),
чтобы открыть защелку. Верхняя часть ветрового стек-
ла выйдет из зацепления.

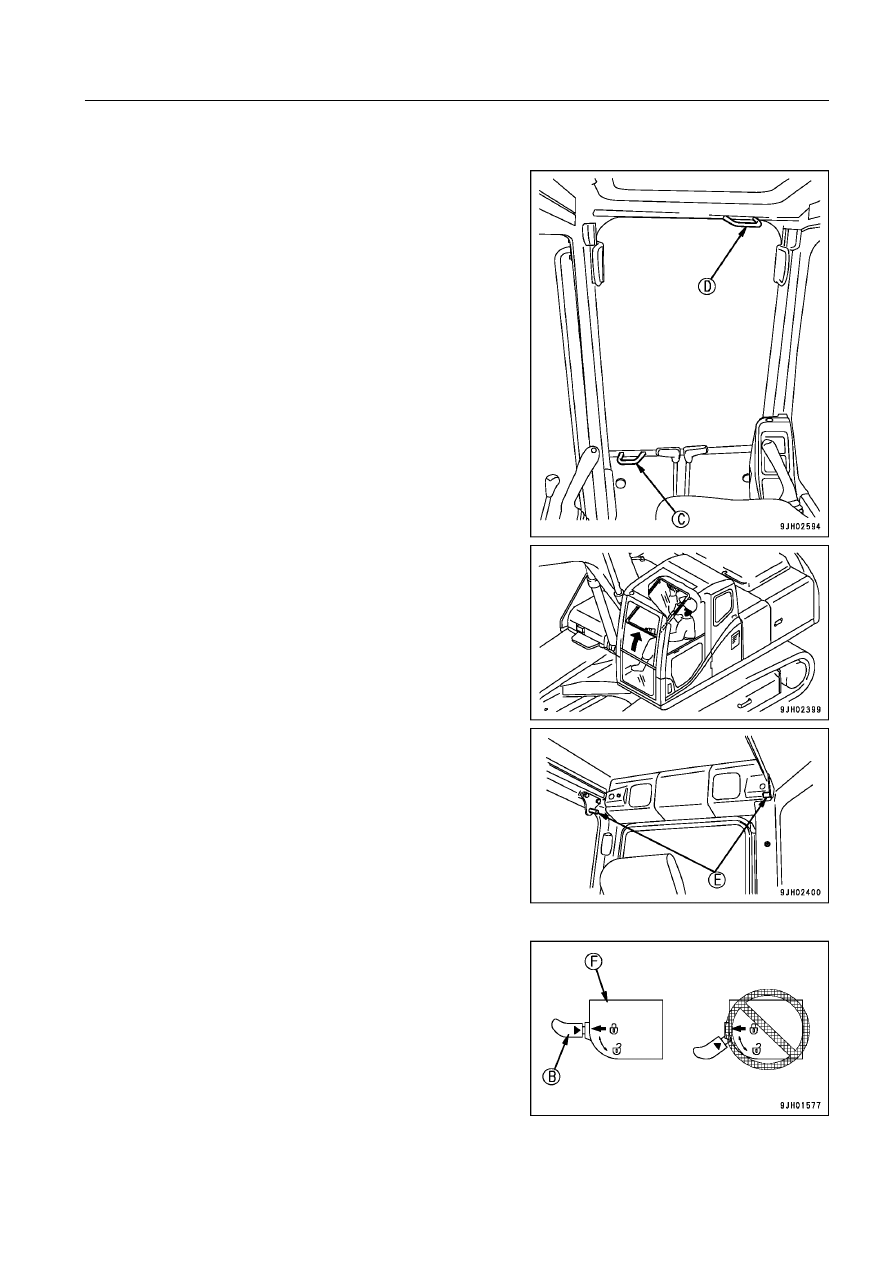

3-27

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

5. Удерживая нижнюю ручку (С) левой рукой изнутри каби-

ны оператора, правой рукой возьмитесь за ручку (D),
потяните ее вверх и, прижав к защелке (E) сзади каби-
ны, зафиксируйте стекло защелкой.

6. Убедитесь, что рычаг блокировки (B) надежно зафикси-

рован в положении ЗАБЛОКИРОВАНО.

± Защелка зафиксирована, если стрелка на ее корпусе

(F) совпадает со стрелкой на рычаге блокировки (B).
Проверьте положения стрелок визуально.

± Если стрелка на корпусе (F) не совпадает со стрел-

кой на рычаге блокировки (B), то защелка не зафик-
сирована. В этом случае повторите пункт 5, чтобы
зафиксировать защелку.

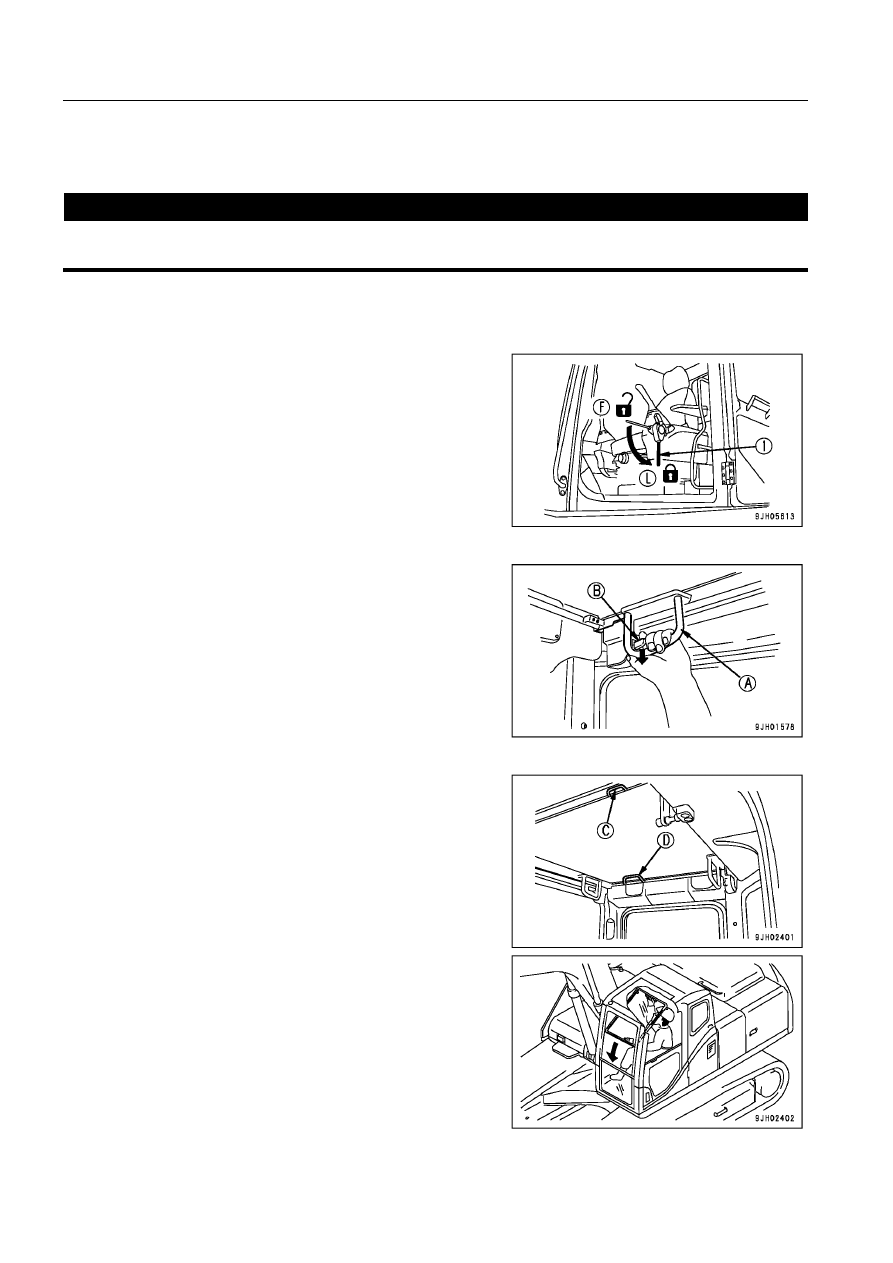

3-28

ЭКСПЛУАТАЦИЯ

Закрывание

При закрывании ветрового стекла опускайте его медленно и будьте осторожны,
чтобы не прищемить себе руку.

4. Возьмитесь за ручку (C) в нижней части ветрового стек-

ла левой рукой, а за ручку (D) в верхней части окна -
правой, отожмите вперед, затем медленно опустите.

3. Возьмитесь за левую и правую ручки (A) и потяните вниз

рычаг блокировки (B), чтобы открыть защелку.

ПРЕДУПРЕЖДЕНИЕ

2. Установите рычаг блокировки в положение ЗАБЛОКИ-

РОВАНО (L).

1. Остановите машину на ровной горизонтальной площадке, опустите рабочее оборудование на грунт и

остановите двигатель.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

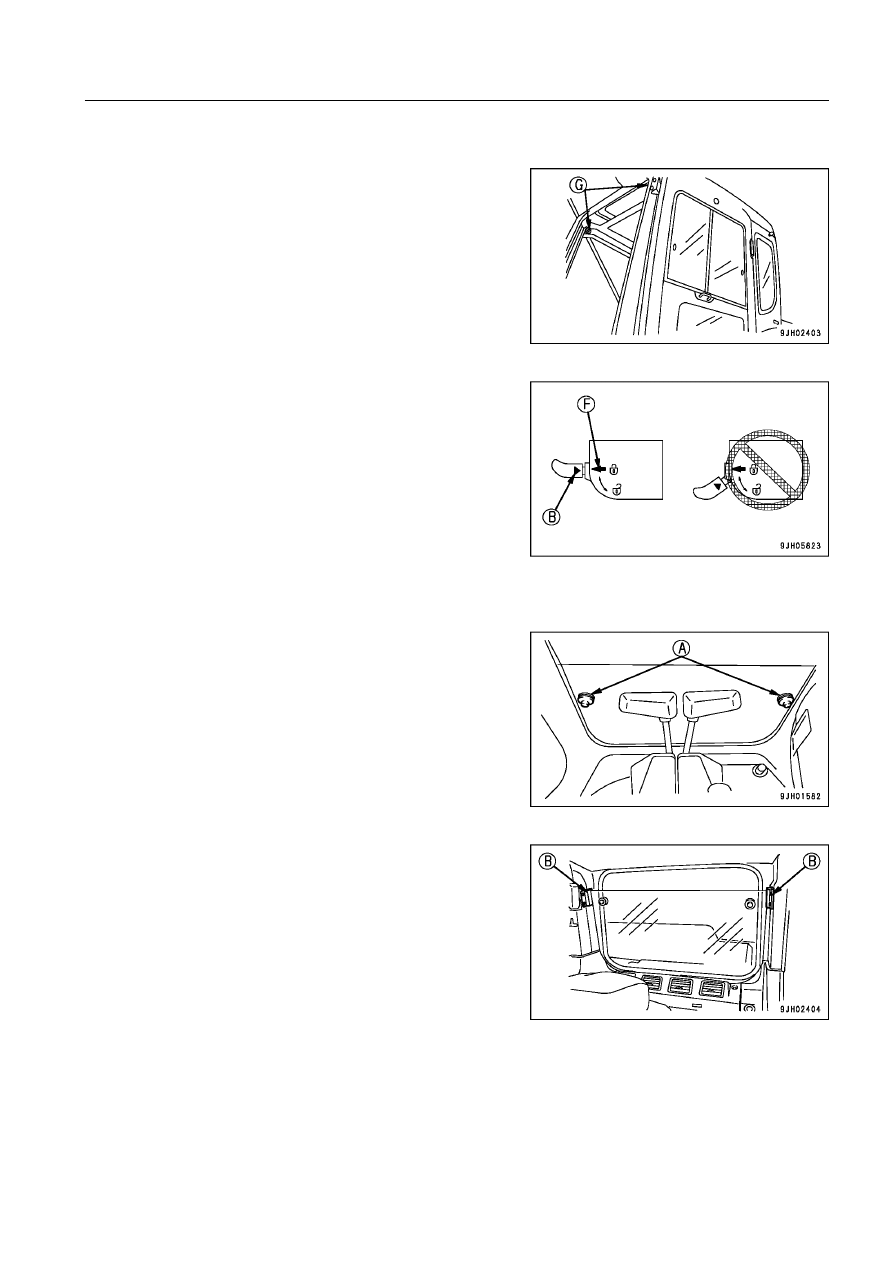

3-29

ЭКСПЛУАТАЦИЯ

5. Когда нижний край стекла коснется верхнего края ниж-

него стекла, толкните верхнюю часть вперед в направле-
нии левой и правой защелок (G) и зафиксируйте стекло.

2. После снятия нижней части ветрового стекла храните

его в задней половине кабины оператора, надежно за-
фиксировав левой и правой защелками (B).
± При снятии окон всегда одной рукой держите стек-

ло, а другой открывайте защелку.

Снятие нижней части ветрового стекла

1. Откройте ветровое стекло, затем возьмитесь за ручку

(A), потяните вверх и снимите нижнюю его часть.

6. Убедитесь в том, что рычаг блокировки (B) надежно за-

фиксирован в положении ЗАБЛОКИРОВАНО.

± Защелка зафиксирована, если стрелка на ее корпусе

(F) совпадает со стрелкой на рычаге блокировки (B).
Проверьте положения стрелок визуально.

± Если стрелка на корпусе (F) не совпадает со стрел-

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

3-30

ЭКСПЛУАТАЦИЯ

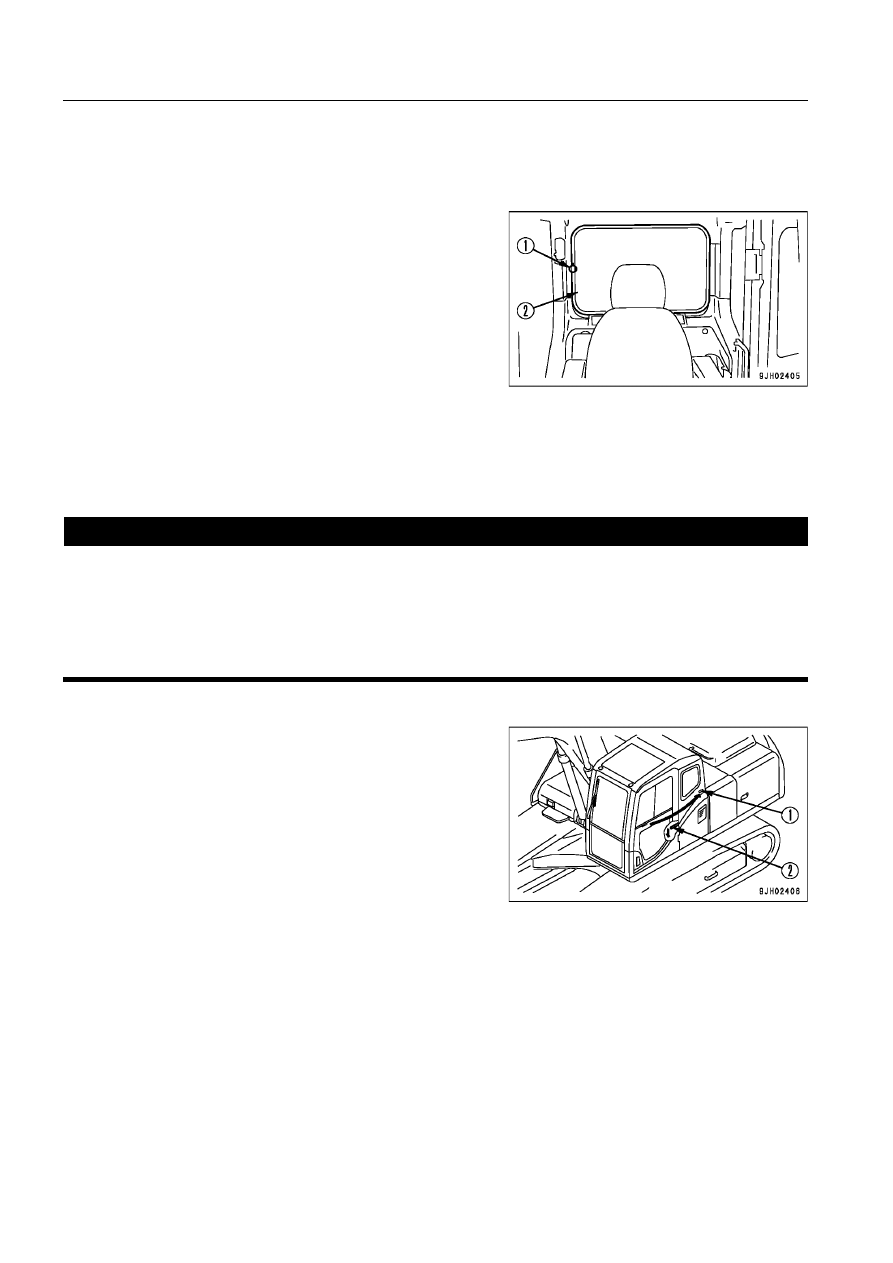

АВАРИЙНЫЙ ВЫХОД ИЗ КАБИНЫ ОПЕРАТОРА

± Если по какойBлибо причине дверь кабины не открыва-

ется, то снимите заднее окно и воспользуйтесь им для
аварийного выхода.

± Снимается заднее окно следующим образом.
1. Потяните за кольцо (1) и полностью выдерните уплот-

нение (2).

Для фиксации двери в открытом положении пользуйтесь
дверным замком.

1. Прижмите дверь к защелке (1) и зафиксируйте ее в этом

положении.

2. Закрывая дверь, надавите сверху вниз на рычаг (2), рас-

положенный по левую сторону от сиденья оператора,
чтобы освободить защелку.

3. Закрывая дверь, плотно прижимайте ее к защелке.

2. Резко надавите на угол переднего стекла и вытолкните его наружу.

± Снимать заднее окно следует только в целях аварийного выхода.

ДВЕРНОЙ ЗАМОК

ПРЕДУПРЕЖДЕНИЕ

± Перед отпиранием дверного замка обязательно остановите машину на горизонтальной пло-

щадке.

± Ни в коем случае не отпирайте дверной замок на склоне. Дверь может захлопнуться и нанести

травму.

± Отпирая дверной замок, не высовывайтесь из кабины и не кладите руки на раму двери. Дверь

может захлопнуться и нанести травму.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

3-31

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

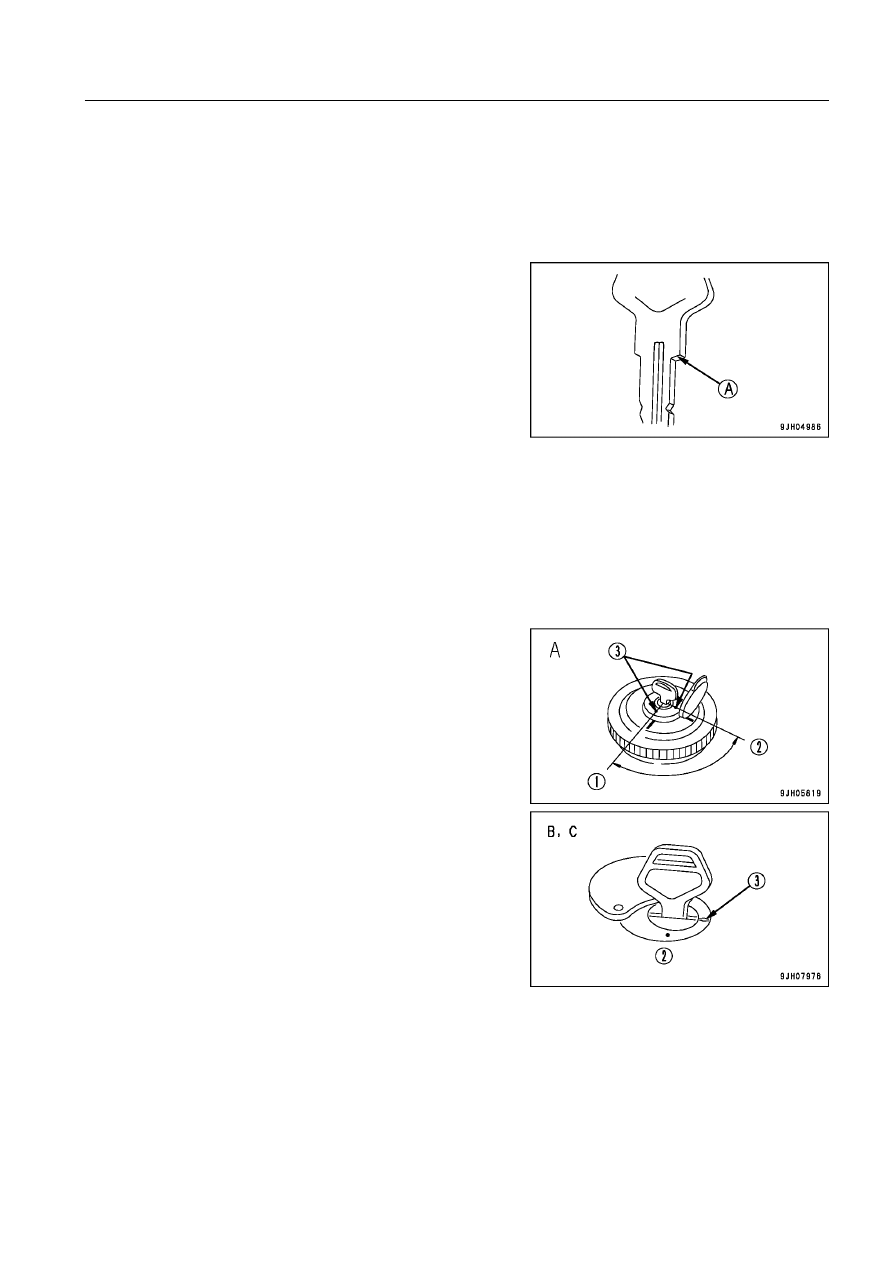

КРЫШКИ С ЗАМКАМИ

Для открывания и закрывания крышек и панелей используется ключ зажигания.
Более подробно о расположении крышек с замком см. раздел ЗАПИРАНИЕ НА ЗАМОК (стр. 3B121).

Вставьте ключ до упора, затем поверните его. Если повер-
нуть ключ, вставленный не до конца, то он может сломаться.

Запирание крышки

1. Плотно завернув крышку, вставьте ключ в замочную скважину.

2. Поверните ключ против часовой стрелки (в замках типа B и C — по часовой стрелке), затем извлеките

ключ.

Открывание и закрывание крышек с замком

Замок типа A используется для крышки топливного бака. Замок типа B используется для крышки гидроба-
ка. Замок типа C используется для крышки топливного бака нагревателя огневого типа.

Открывание крышки

1. Вставьте ключ пускового включателя в замочную сква-

жину.

2. Поверните ключ по часовой стрелке (в замках типа B и C

– против часовой стрелки), совместите паз поворотной
части замка с меткой (3) на крышке и откройте крышку.

(1): Открыто

(2): Закрыто
