Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР PC400, 400LC-7. Руководство - часть 9





3-8

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Если контрольная лампа начинает мигать, то остановив двигатель или, переведя его на низкие
холостые обороты, немедленно выясните причину неисправности и устраните ее.

< ВНИМАНИЕ

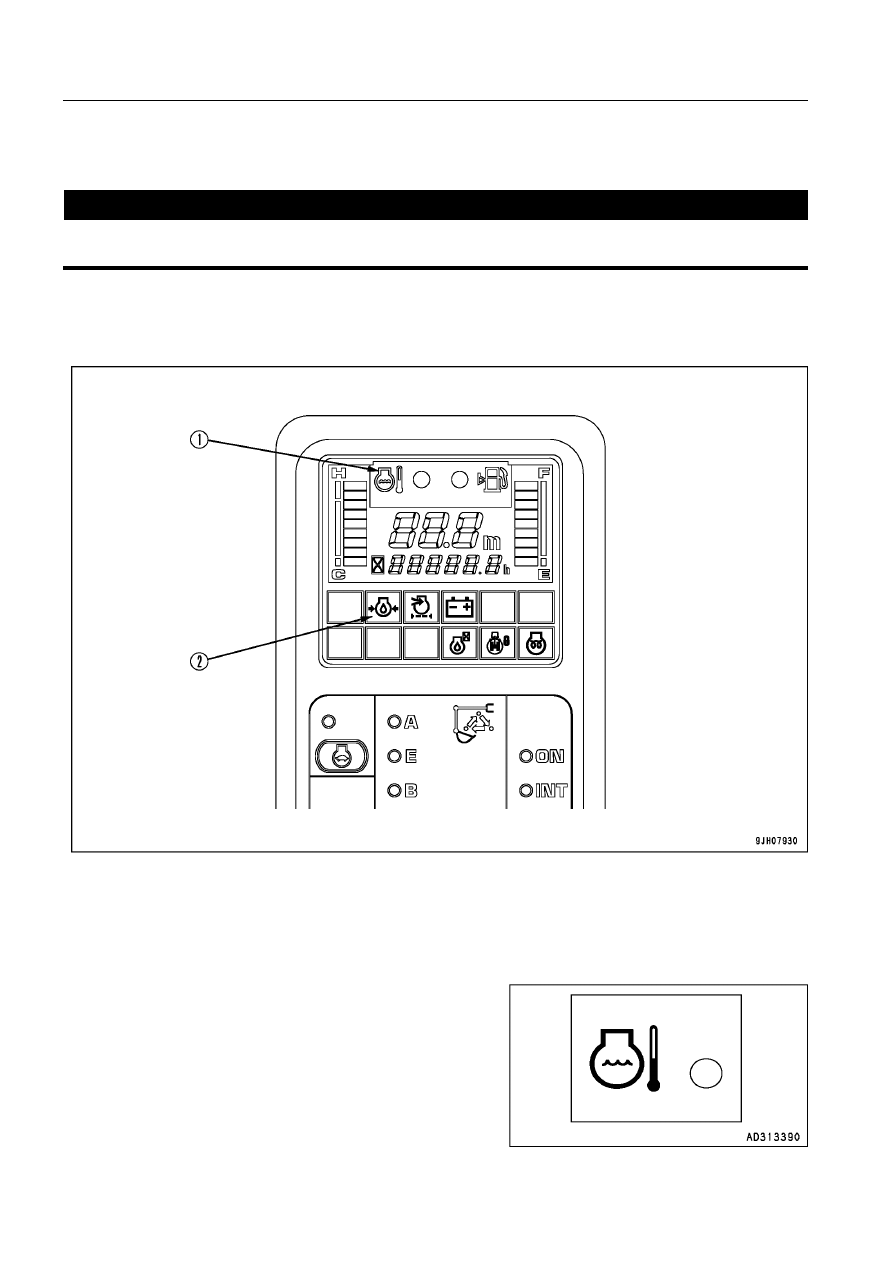

Группа аварийных контрольных ламп

Ниже приводятся параметры, за состоянием которых необходимо следить при работающем двигателе.
При возникновении неисправности загорается соответствующая контрольная лампа и раздается звуко-
вой сигнал. Необходимо незамедлительно провести соответствующие ремонтные работы.

С(1) Контрольная лампа температуры охлаждающей

жидкости двигателя

Температура охлаждающей жидкости двигателя

Контрольная лампа (1) предупреждает оператора о том,
что температура охлаждающей жидкости двигателя по-
высилась.
Если температура охлаждающей жидкости двигателя пре-
вышает нормативные пределы, то контрольная лампа на-
чинает мигать и автоматически включается система за-
щиты от перегрева, которая снижает частоту вращения
двигателя.
Остановите машину и дайте двигателю поработать на низ-
ких холостых оборотах до тех пор, пока указатель темпе-
ратуры охлаждающей жидкости двигателя не окажется в
зеленом секторе.

С(2) Контрольная лампа давления масла в дви-

гателе

3-9

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Контрольная лампа давления масла
в двигателе

Контрольная лампа (2) начинает мигать, если давление
масла в двигателе опускается ниже нормативного значе-
ния. Если контрольная лампа мигает, остановите двигатель
и проверьте уровень масла в масляном поддоне и системе
смазки.

ПОЯСНЕНИЯ

Когда пусковой включатель находится в положении ON,
лампа горит. Она гаснет сразу после запуска двигателя.
При запуске двигателя может прозвучать короткий звуко-
вой сигнал зуммера. Это не указывает на неисправность.

3-10

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

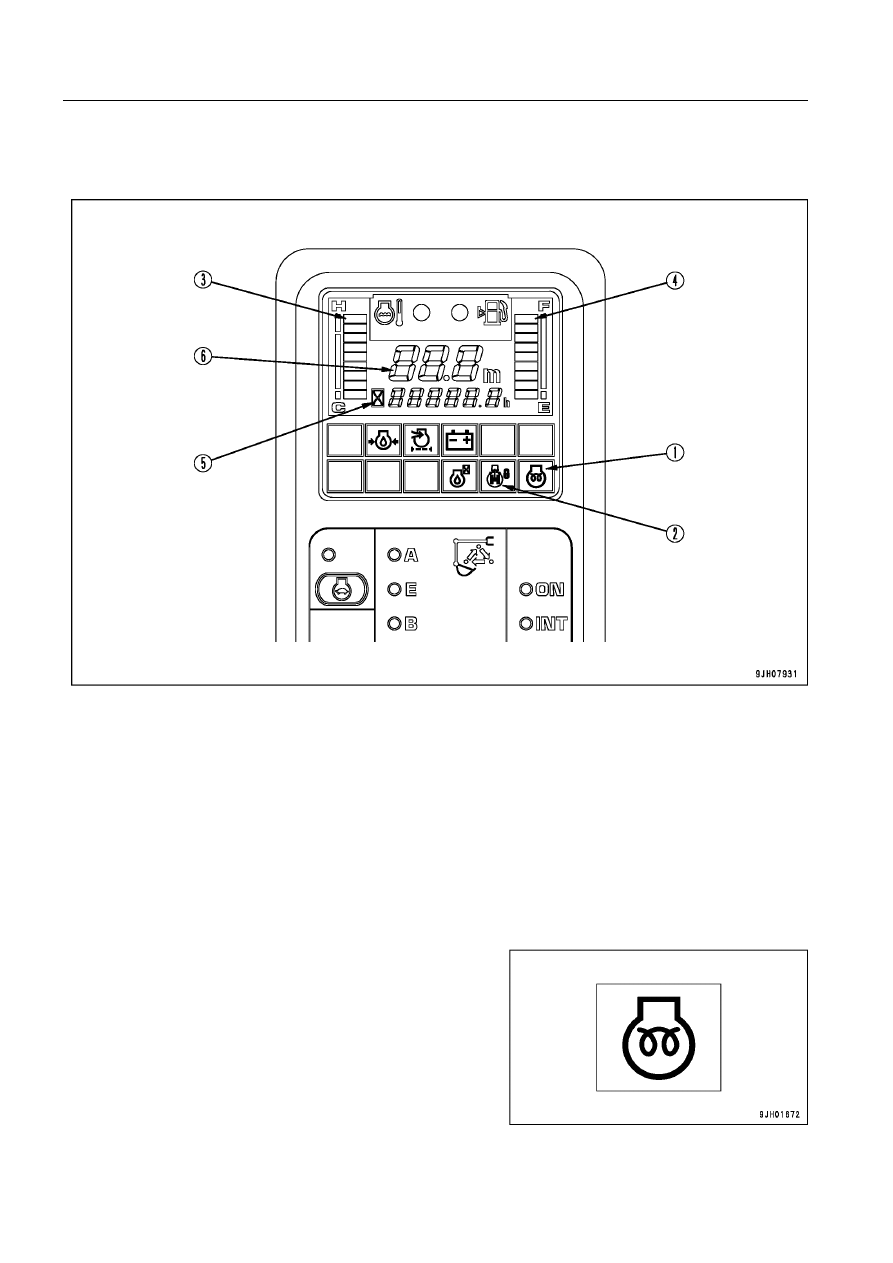

Панель контрольно-измерительных приборов

D(4) Указатель уровня топлива (группа кон-

трольноBизмерительных приборов)

D(5) Счетчик моточасов (группа контрольноBиз-

мерительных приборов)

D(6) Дисплей (группа контрольноBизмерительных

приборов)

D(1) Контрольная лампа предпускового подогре-

ва двигателя (группа сигнальных ламп)

D(2) Контрольная лампа блокировки поворота

платформы (группа сигнальных ламп)

D(3) Указатель температуры охлаждающей жидкос-

ти (группа контрольноBизмерительных прибо-
ров)

Контрольная лампа предпускового подогрева
двигателя

Контрольная лампа (1) отражает длительность предпуско-
вого подогрева двигателя при температуре окружающего
воздуха ниже 0°C (32°F).
Лампа загорается при повороте пускового включателя в
положение ПОДОГРЕВ и начинает мигать примерно через
30 секунд, указывая на то, что предпусковой подогрев за-
вершен (лампа погаснет через 10 секунд).

Группа сигнальных ламп

При повороте пускового включателя в положение ON загораются сигнальные лампы задействованных
в работе систем.

3-11

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

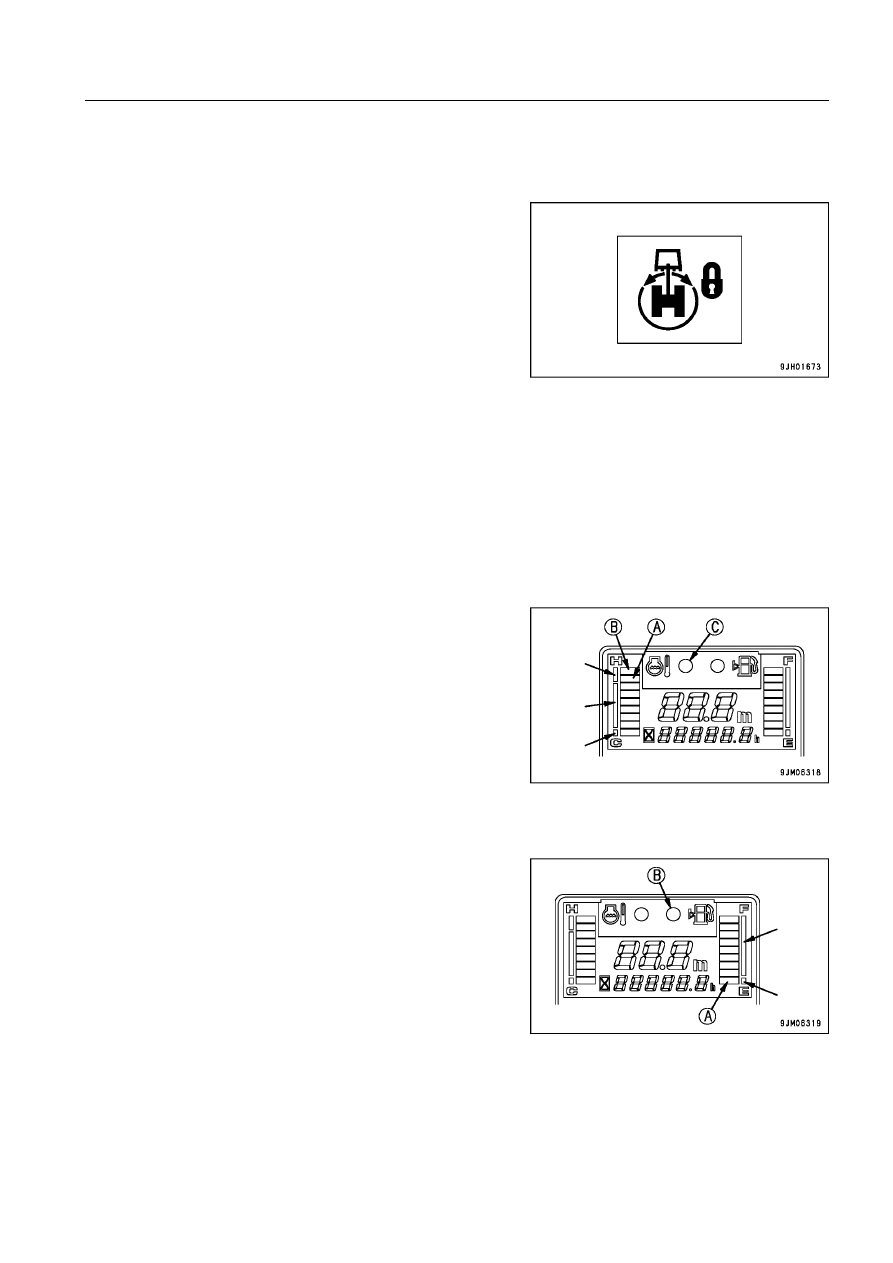

Контрольная лампа блокировки поворота платформы

Контрольная лампа (2) сообщает оператору о работе ме-
ханизма блокировки поворота платформы.
Блокировка включена: лампа горит
Контрольная лампа загорается, когда включатель блоки-
ровки поворота платформы переводится в положение ON
(РАБОТА).
Данная контрольная лампа начинает мигать при включении
выключателя тормоза удержания поворота платформы.

ПОЯСНЕНИЯ

Для механической остановки вращения гидромотор пово-
рота платформы оснащен дисковым тормозом. Этот тор-
моз находится во включенном состоянии в течение всего
времени, пока горит контрольная лампа блокировки пово-
рота платформы.

Указатели и счетчик

Указатель температуры охлаждающей жидкости  двигателя

Индикатор (3) показывает температуру охлаждающей жидкости двигателя.
Если температура работающего двигателя соответствует норме, горит зеленый сектор указателя.
Если во время работы двигателя загорается красный сектор, то включается система защиты двигателя от
перегрева.

Система защиты от перегрева работает следующим обра-
зом.
Загорается красный сектор (А): Мигает контрольная лам-
па (C) температуры охлаждающей жидкости двигателя.
Загорается красный сектор (В): Частота вращения двига-
теля снижается до низких холостых оборотов, мигает кон-
трольная лампа (C) температуры охлаждающей жидкости
двигателя и звучит сигнал зуммера.
Система защиты от перегрева остается включенной до тех
пор, пока температура не снизится и не загорится зеленый
сектор указателя.
Если загорается красный сектор (А), то подождите, пока
температура охлаждающей жидкости двигателя не понизит-
ся, затем установите регулятор подачи топлива в положе-
ние низких холостых оборотов, чтобы индикатор погас.

Указатель уровня топлива

Индикатор (4) показывает количество топлива в топлив-
ном баке. Зеленый сектор указателя горит при нормаль-
ном режиме работы.
Если во время работы двигателя мигает красный сектор
указателя, то это означает, что в топливном баке осталось
менее 55 л (14,53 галл. США), поэтому необходимо прове-
рить и долить топливо.
Загорается красный сектор (А): Мигает контрольная лам-
па (B) указателя уровня топлива.
Нормативный уровень может не отображаться в течение
некоторого времени после перевода пускового включате-
ля в положение ON, но это не свидетельствует о неисправ-
ности.
При остановленном двигателе переведите пусковой вклю-
чатель в положение ON, чтобы убедиться в том, что все
индикаторы и счетчик загораются.

Красный

Белый

Красный

Белый

Зеленый

3-12

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

ПОЯСНЕНИЯ
При поломке машины вид неисправности отображается, если пусковой включатель находится в положе-
нии ON. Индикатор мигает и последовательно отображает коды всех возникших неисправностей.

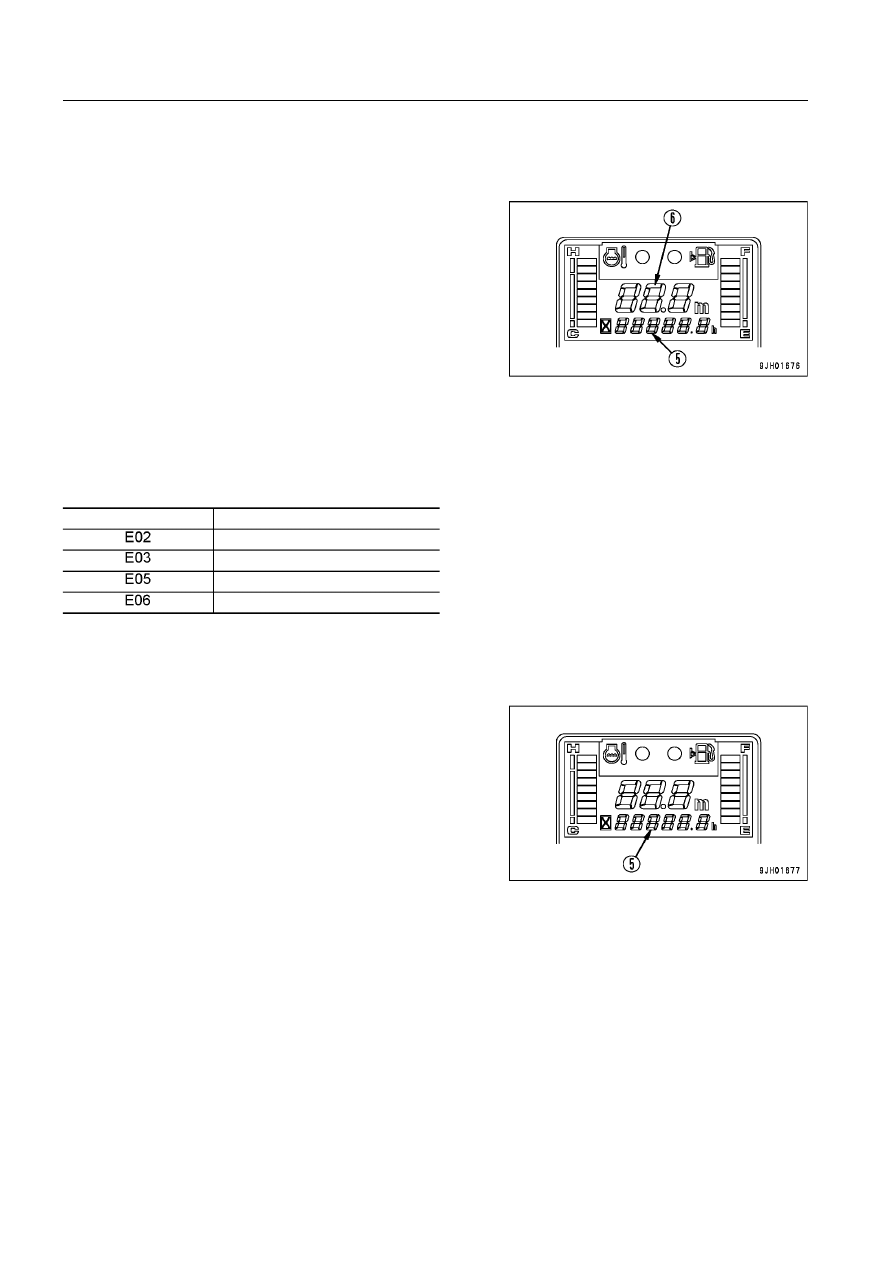

Дисплей

Индикатор (5) отображает показания счетчика моточасов,
а индикатор (6) отображает вид неисправности при ее воз-
никновении.

Отображаемая индикация

Вид неисправности

Ошибка в системе управления насосом

Ошибка в системе тормоза поворота платформы

Ошибка в системе регулятора

Ошибка в системе электрооборудования

Счетчик моточасов
Счетчик (5) указывает суммарное время работы машины.
Этот счетчик можно использовать для задания периодич-
ности технического обслуживания. Приращение показа-
ний счетчика моточасов происходит при работающем
двигателе, даже если машина не передвигается. Прира-
щение показаний счетчика на 1 происходит через  каж-
дый час работы независимо от частоты вращения двига-
теля.

3-13

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

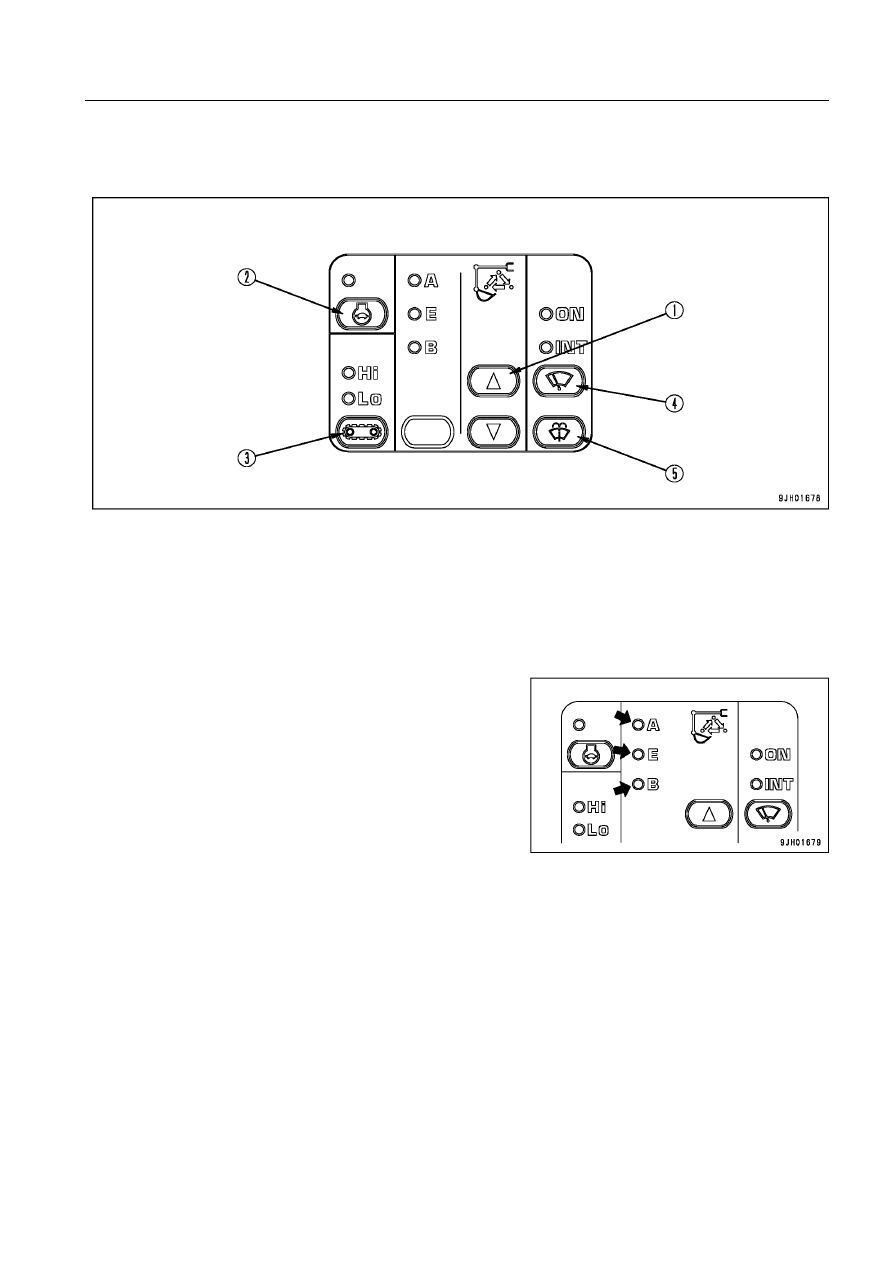

Переключатели блока системы контроля

Е(1) Переключатель рабочих режимов (главный пе-

реключатель)

Е(2)

Включатель системы автоматического замедле-
ния оборотов двигателя (переключатель)

Е(3)

Переключатель скорости передвижения

Е(4) Включатель стеклоочистителя
Е(5) Включатель стеклоомывателя

Переключатель рабочих режимов
(главный переключатель)

Переключатель (1) используется для установки мощности
и хода рабочего оборудования.
Работа на машине упрощается, если выбрать рабочий ре-
жим, соответствующий виду работы.

Загорается индикатор А: Работа с большой нагрузкой

Загорается индикатор E: Экономия горючего при работе

Загорается индикатор B: Работа гидромолотом

± При запуске двигателя автоматически устанавливается режим A. Выбор режима изменяется при каж-

дом нажатии переключателя.

± Если необходимо автоматически включить режим E или B после запуска двигателя (установка функции

по умолчанию), обратитесь к дистрибьютору фирмы Komatsu.

ПРИМЕЧАНИЕ

Не пользуйтесь режимом A при работе гидромолотом. В противном случае существует вероятность
повреждения гидромолота.

3-14

ЭКСПЛУАТАЦИЯ

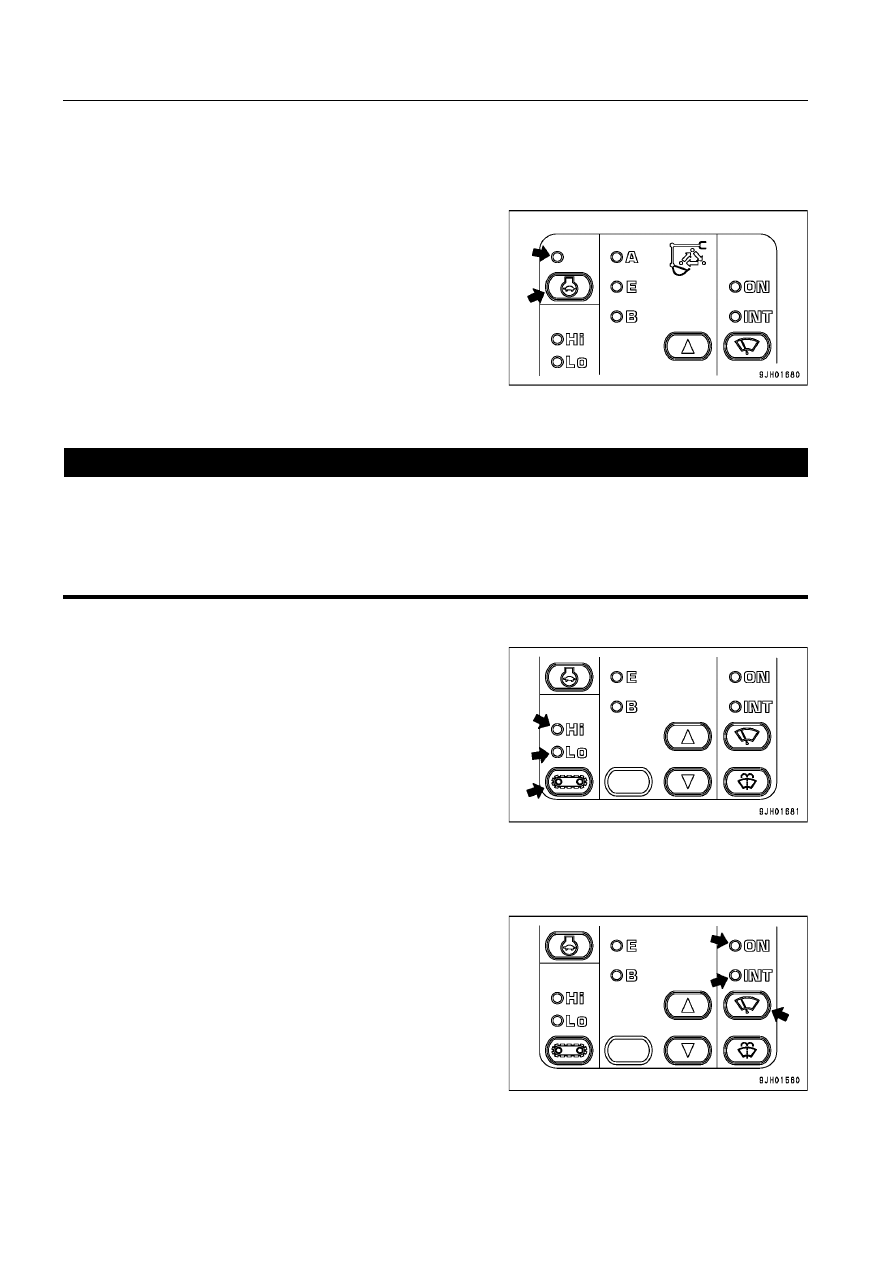

Включатель системы автоматического  замедления
оборотов двигателя

Если рычаги управления находятся в нейтральном поло-
жении, то при нажатии кнопки (2) включается система
автоматического замедления оборотов двигателя, и ча-
стота вращения двигателя автоматически уменьшается
для снижения потребления топлива.
Контрольная лампа системы автоматического замедле-
ния двигателя горит: Включен режим автоматического за-
медления.
Контрольная лампа системы автоматического замедле-
ния двигателя не горит: Режим автоматического замед-
ления выключен.
При каждом нажатии кнопки чередуются включения и вы-
ключения режима.

Переключатель скорости передвижения

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Переключатель (3) используется для выбора высокой или
низкой скорости передвижения.

Загорается индикатор Lo: Передвижение с низкой
скоростью.

Загорается индикатор Hi: Передвижение с высокой
скоростью.

При запуске двигателя переключатель автоматически ус-
танавливается в положение Lo.
Если при передвижении на высокой скорости (Hi) возни-
кает необходимость в дополнительной мощности для пре-
одоления участка мягкого грунта или откоса, скорость пе-
редвижения автоматически переключается на низкую (Lo),
исключая необходимость переключать скорость. При
этом на индикаторе блока системы контроля продолжает
гореть лампа высокой скорости (Hi).

<



ПРЕДУПРЕЖДЕНИЕ

± При погрузке на трейлер или выгрузке с него всегда передвигайтесь на низкой скорости (пере-

ключатель скорости передвижения (3) должен находиться в положении низкой скорости Lo)).
Никогда не используйте переключатель скорости передвижения (3) при погрузке и выгрузке.

± Если переключение скорости происходит во время передвижения машины, то это может при-

вести к отклонению машины в сторону даже при передвижении по прямой. Перед переключени-
ем скорости передвижения остановите машину.

Включатель стеклоочистителя

Кнопка (4) включает стеклоочиститель ветрового стекла.

Загорается индикатор ON:

Стеклоочиститель работает

непрерывно.

Загорается индикатор INT: Стеклоочиститель работает
в прерывистом режиме.

Загорается индикатор OFF: Стеклоочиститель останав-
ливается.

3-15

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

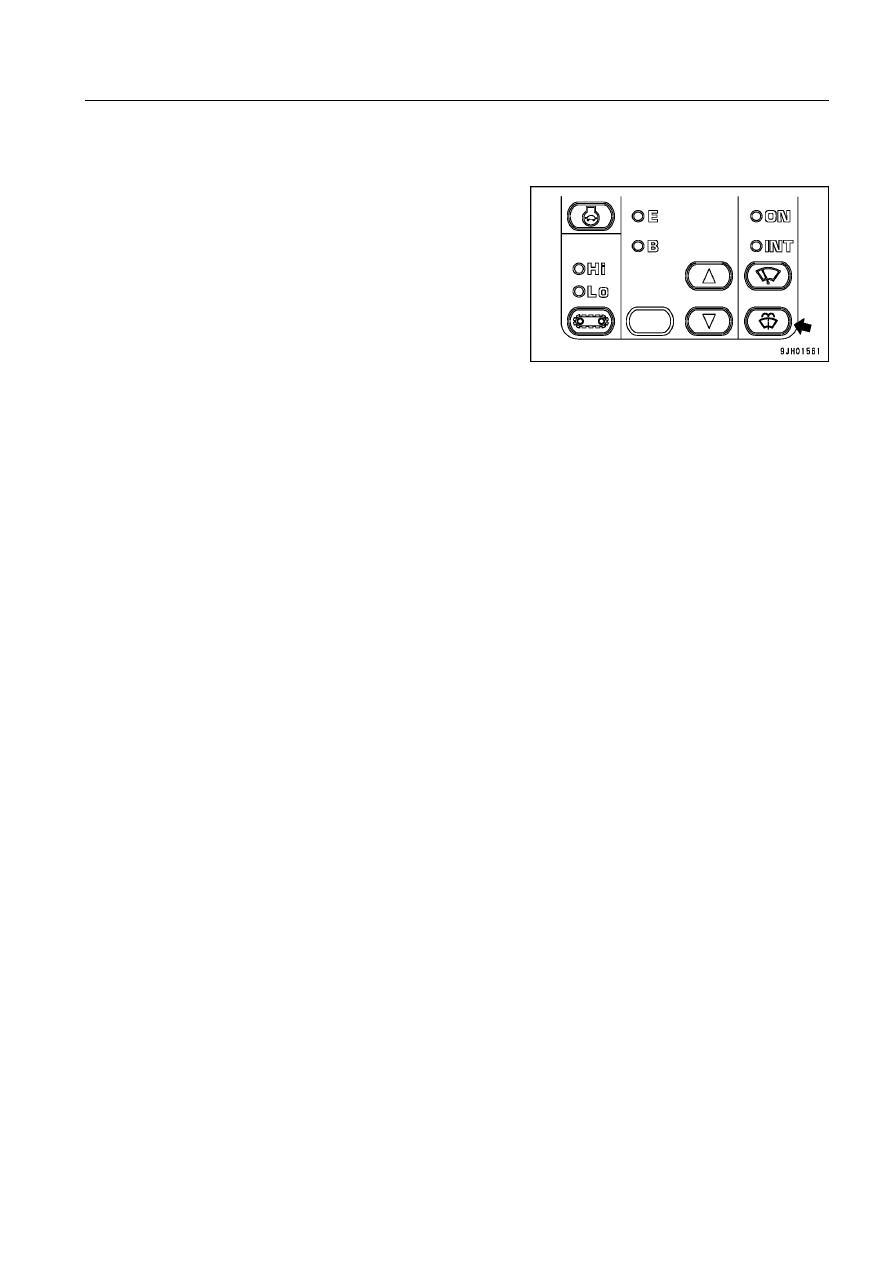

Включатель стеклоомывателя

При удержании кнопки (5) в нажатом положении жидкость
стеклоомывателя разбрызгивается на ветровое стекло.
При отпускании кнопки разбрызгивание прекращается.

±

Если удерживать кнопку (5) в нажатом положении при
остановленном стеклоочистителе, стеклоомывающая
жидкость будет разбрызгиватья на стекло и стекло-
очиститель начнет работать непрерывно. После от-
пускания кнопки (5) стеклоочиститель проработает
еще два цикла и остановится.

±

Если удерживать кнопку (5) в прерывистом режиме
работы стеклоочистителя, стеклоомывающая жид-
кость будет разбрызгиватья на стекло, а стеклоочис-
титель начнет работать непрерывно. После отпуска-
ния кнопки (5) стеклоочиститель проработает еще два
цикла, затем вернется в прерывистый режим работы.
