ЭКСПЛУАТАЦИЯ

(1)

Ковш

(2)

Цилиндр ковша

(3)

Рукоять

(4)

Цилиндр рукояти

(5)

Стрела

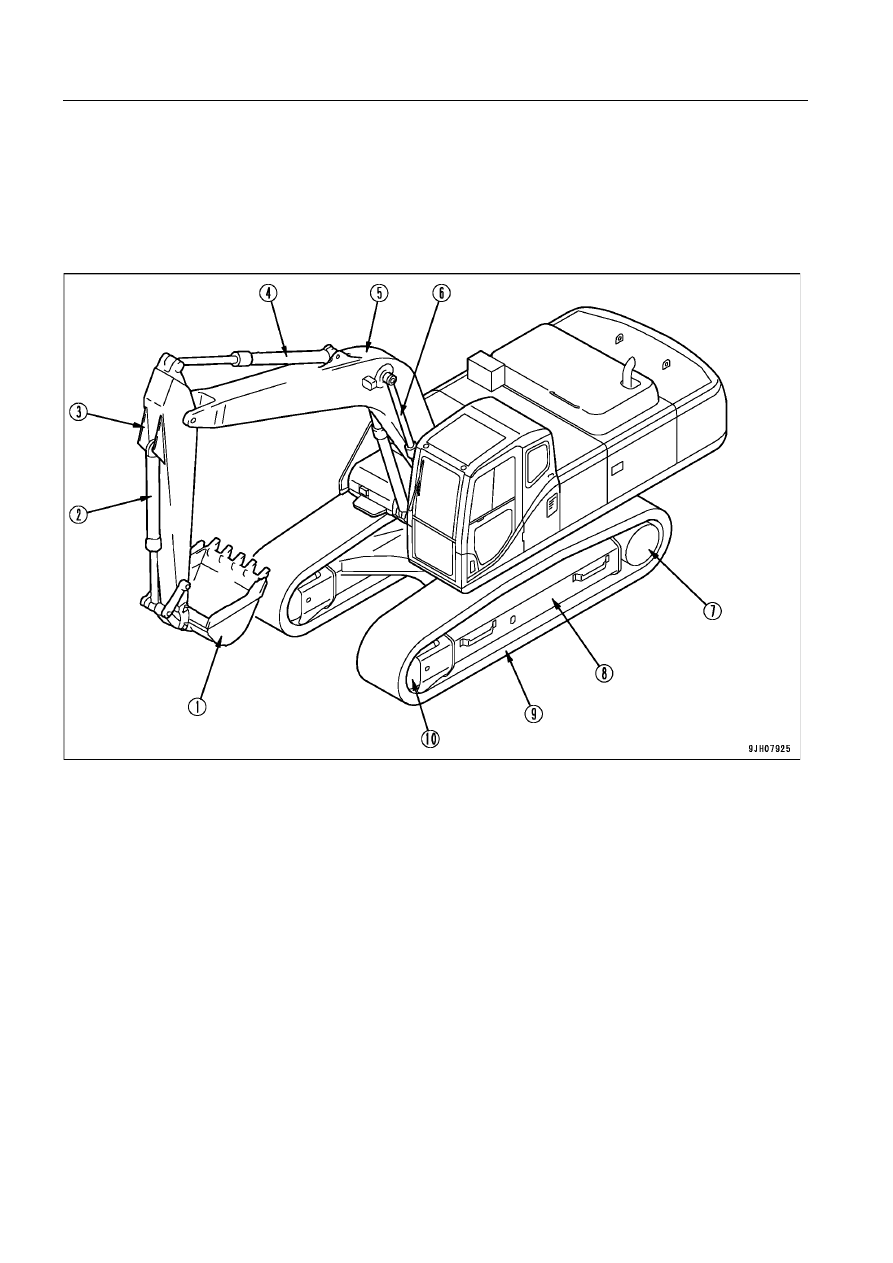

ОБЩИЙ ВИД МАШИНЫ

ОБЩИЙ ВИД МАШИНЫ

(6)

Цилиндр стрелы

(7)

Звездочка

(8)

Рама гусеничной тележки

(9)

Гусеничная цепь

(10) Направляющее колесо

ОБЩИЙ ВИД МАШИНЫ

3-3

ЭКСПЛУАТАЦИЯ

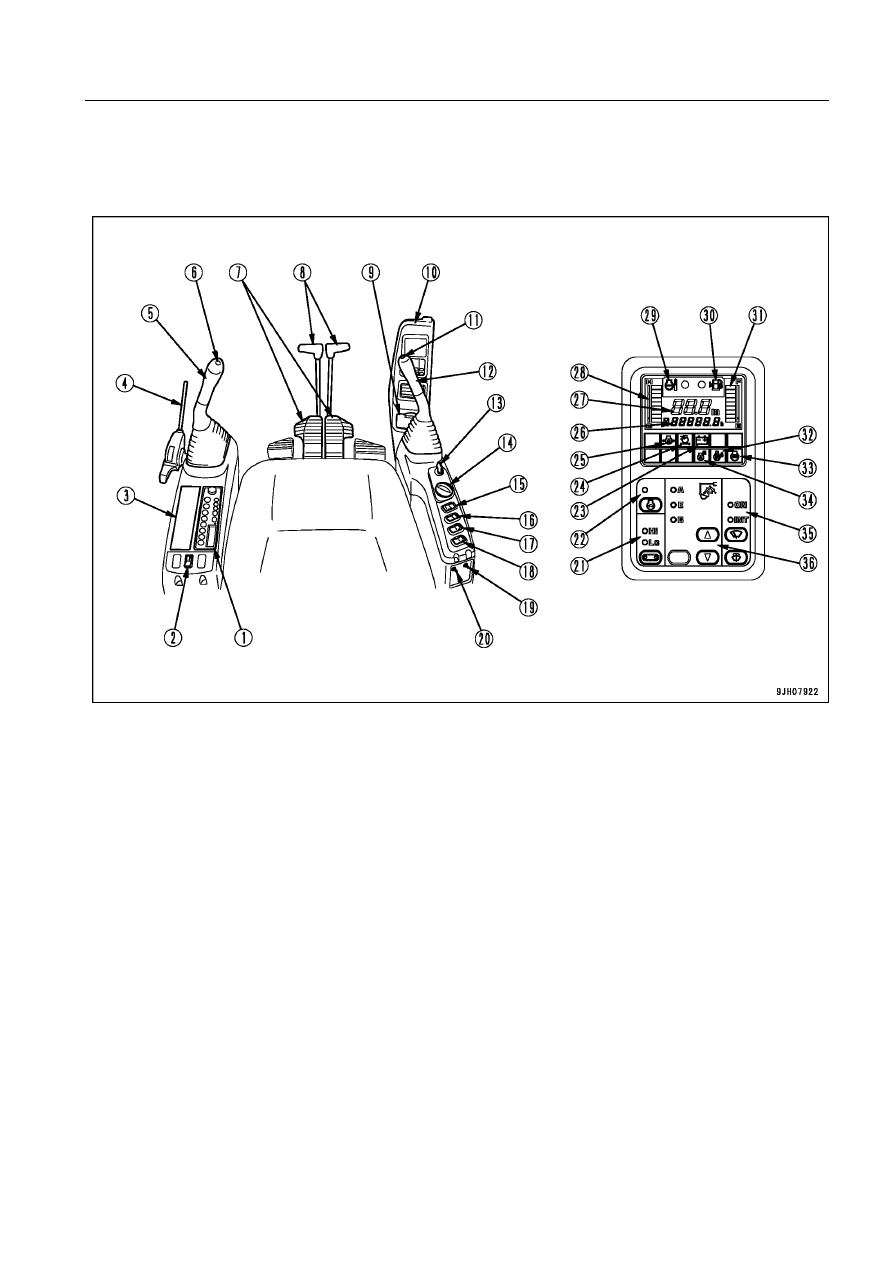

ОБЩИЙ ВИД РЫЧАГОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

(19) Выключатель тормоза удержания поворота

платформы

(20) Аварийный включатель привода насоса
(21) Переключатель скорости передвижения
(22) Включатель системы автоматического замед-

ления оборотов двигателя

(23) Контрольная лампа уровня зарядки
(24) Контрольная лампа засорения воздушного

фильтра

(25) Контрольная лампа давления масла в двига-

теле

(26) Счетчик моточасов
(27) Дисплей (для отображения неисправностей)
(28) Указатель температуры охлаждающей жидкости
(29) Контрольная лампа температуры охлаждаю-

щей жидкости

(30) Контрольная лампа уровня топлива
(31) Указатель уровня топлива
(32) Контрольная лампа включателя блокировки

поворота платформы

(33) Контрольная лампа предпускового подогре-

ва двигателя

(34) Контрольная лампа ухудшения свойств мотор-

ного масла

(35) Включатель стеклоочистителя
(36) Переключатель рабочих режимов

(1)

Радиоприемник

(2)

Включатель нагревателя

(3)

–

(4)

Рычаг блокировки

(5)

Левый рычаг управления рабочим оборудо-
ванием

(6)

Кнопочный переключатель

(7)

Педаль хода

(8)

Рычаги управления передвижением

(9)

Прикуриватель

(10)

Блок системы контроля

(11)

Включатель звукового сигнала

(12)

Правый рычаг управления рабочим оборудо-
ванием

(13) Пусковой включатель
(14) Регулятор подачи топлива
(15) Включатель наружного освещения
(16) Выключатель звукового сигнала предупреж-

дения

(17)

Выключатель блокировки поворота плат-
формы

(18)

Двухпозиционный переключатель увеличения
силы резания

ОБЩИЙ ВИД МАШИНЫ

3-4

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ
УПРАВЛЕНИЯ И КОНТРОЛЬНО-
ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Ниже приведено пояснение к устройствам и приборам, используемым при управлении машиной.
Для правильной и безопасной эксплуатации машины важно иметь полное представление о способах
управления оборудованием и четко понимать назначение контрольных ламп и индикаторов.

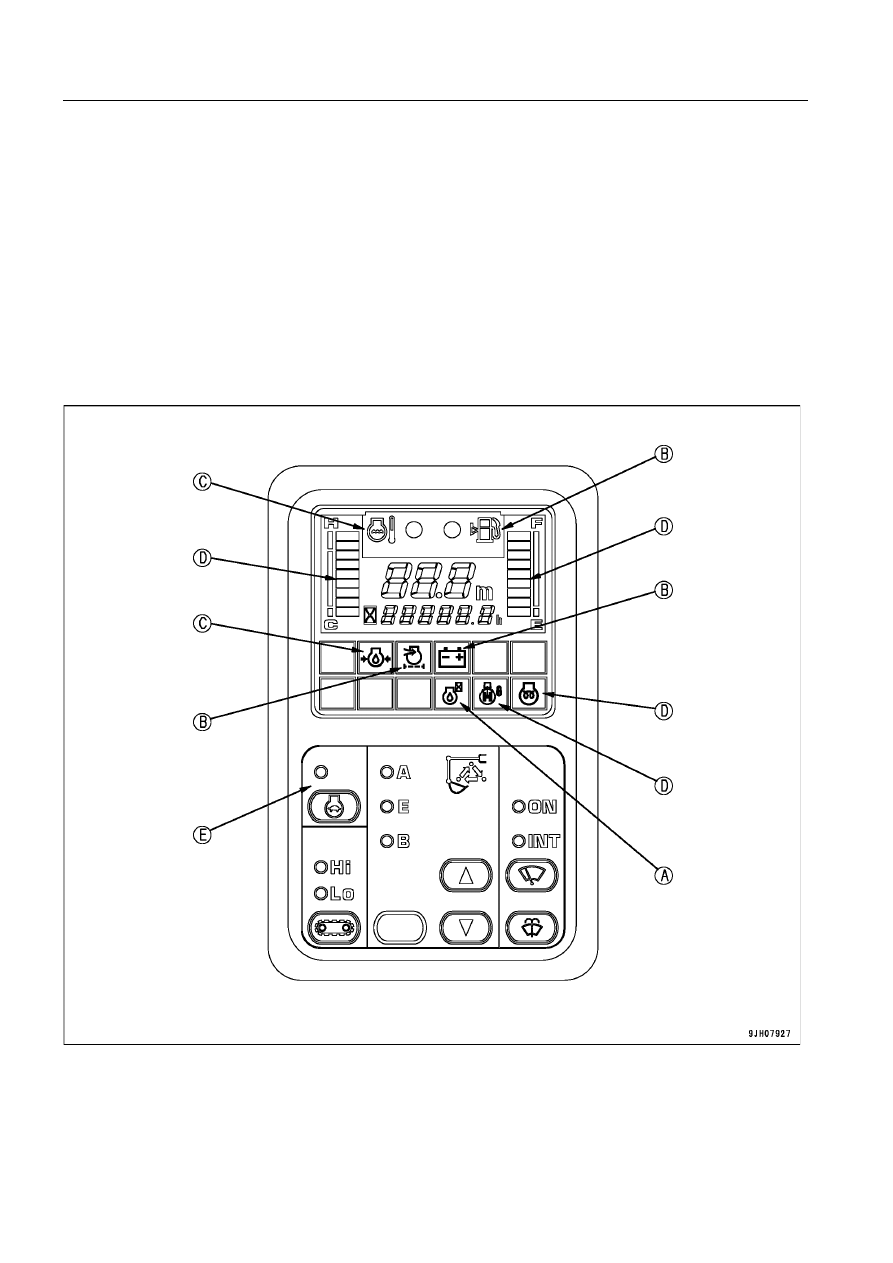

СИСТЕМА КОНТРОЛЯ

D:

Панель контрольноBизмерительных
приборов, группа сигнальных ламп

E:

Переключатели блока системы контроля

A:

Основная группа ламп проверки

B:

Группа ламп предупреждения

C:

Группа аварийных контрольных ламп

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

3-5

ЭКСПЛУАТАЦИЯ

Показания данных контрольных ламп НЕ гарантируют исправного состояния машины. При прове-
дении предпусковых проверок (ежедневных) не следует полагаться только на показания конт-
рольных ламп. Обязательно выйдите из машины и проведите проверку непосредственно по каж-
дой позиции.

< ВНИМАНИЕ

Основная группа ламп проверки

Блок системы контроля отображает основные параметры, требующие проверки перед запуском двигателя.
В случае неисправности загорается соответствующая контрольная лампа.

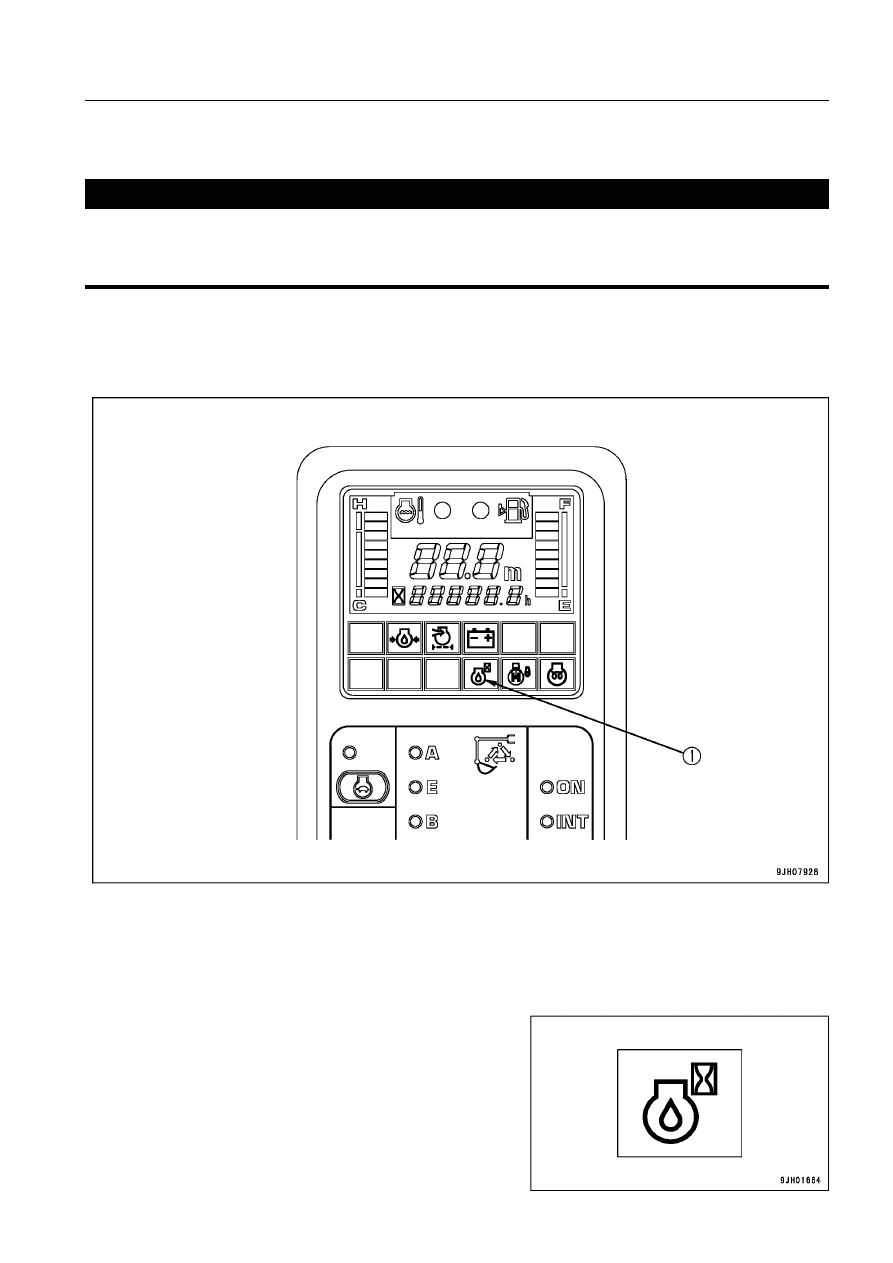

А (1) Контрольная лампа ухудшения свойств моторного масла

Контрольная лампа ухудшения свойств моторного
масла (если установлена)

Контрольная лампа (1) предупреждает оператора об ис-
течении срока, установленного для замены моторного мас-
ла.
Лампа загорается, если истекает установленный срок (125,
250, 500 моточасов) замены моторного масла. Если лам-
па загорается, замените моторное масло.
При желании скорректировать срок замены масла обрати-
тесь к фирме Komatsu или к ее дистрибьютору.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

3-6

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Если лампа предупреждения мигает, проведите проверку и техобслуживание соответствующей
позиции как можно скорее.
Если проблему не устранить, она может привести к выходу машины из строя.

< ВНИМАНИЕ

В(3) Контрольная лампа засорения воздушно-

го фильтра

Группа ламп предупреждения

Ниже приводятся параметры, за состоянием которых необходимо следить при работающем двигателе.
Если возникает неисправность, то начинает мигать соответствующая лампа предупреждения.

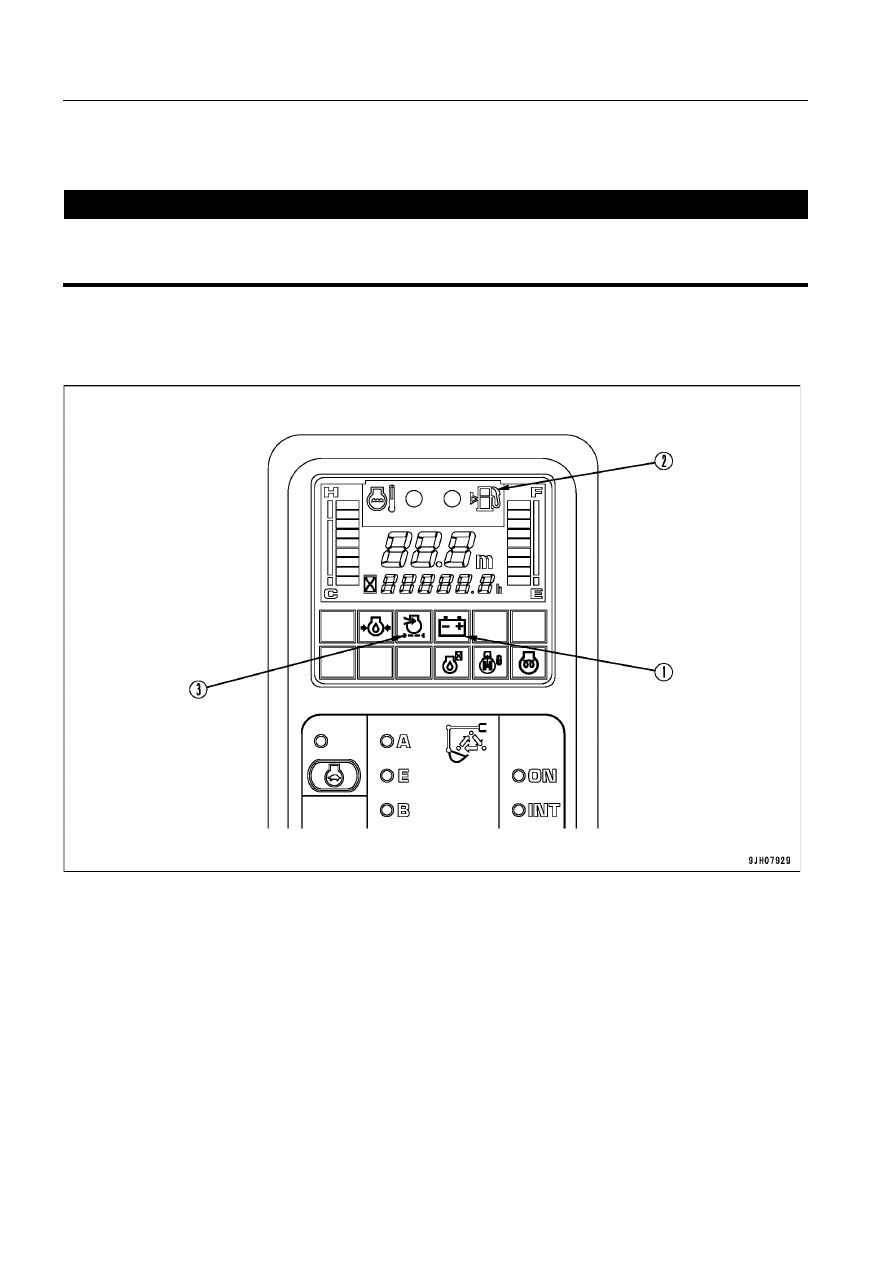

В(1) Контрольная лампа уровня зарядки
В(2) Контрольная лампа уровня топлива

3-7

ЭКСПЛУАТАЦИЯ

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНОBИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

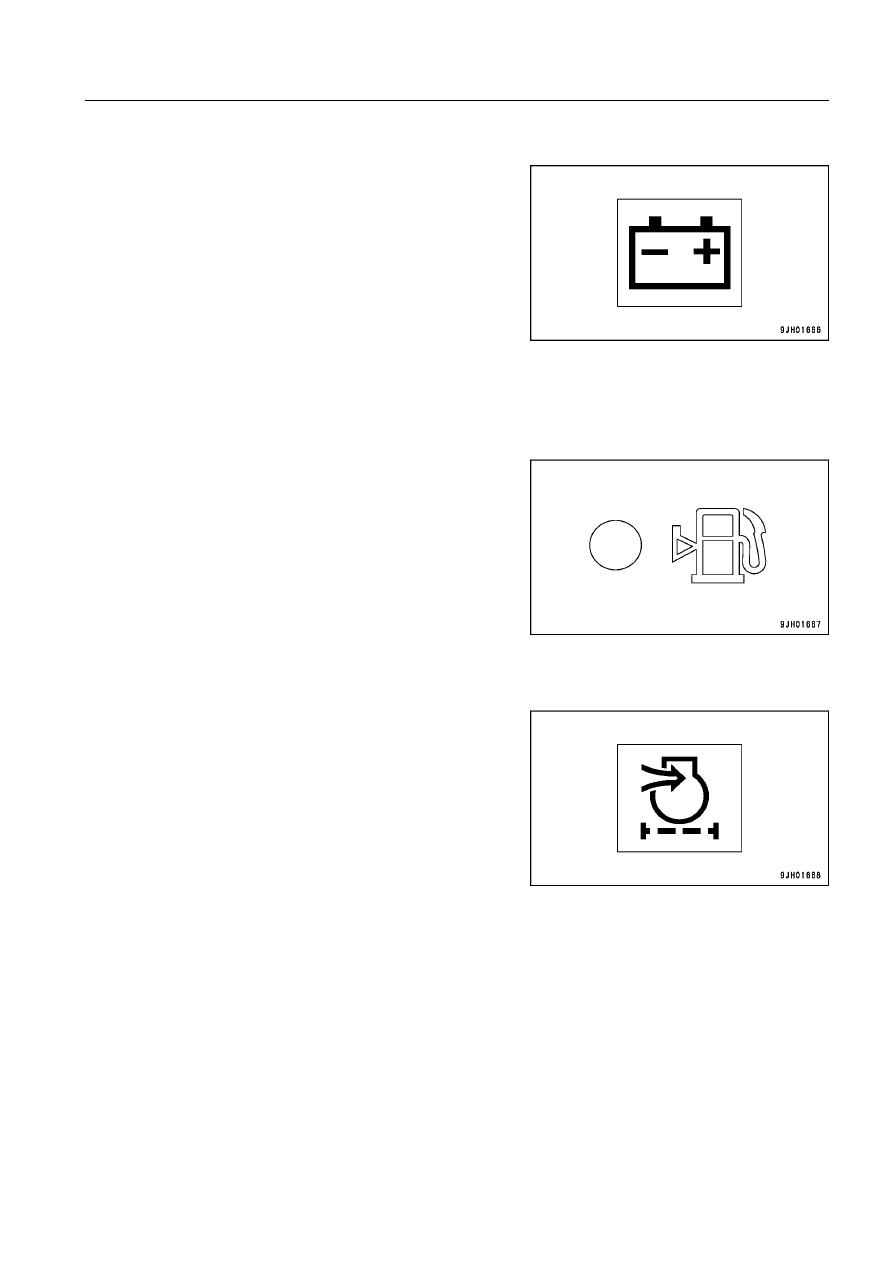

Контрольная лампа уровня зарядки

Контрольная лампа (1) мигает, если при работающем дви-
гателе не происходит нормальной зарядки аккумулятор-
ной батареи.
Если лампа мигает, то проверьте натяжение клинового рем-
ня. При обнаружении какойBлибо неисправности см. раз-
дел ПРОЧИЕ НЕИСПРАВНОСТИ (стр. 3B140).

ПОЯСНЕНИЯ

Пока пусковой включатель находится в положении ON, лам-
па горит, после запуска двигателя B гаснет.
При запуске или остановке двигателя с пусковым включа-
телем, находящимся в положении ON, может загореться
контрольная лампа и прозвучать короткий звуковой сиг-
нал зуммера. Это не указывает на неисправность.

Контрольная лампа уровня топлива

Контрольная лампа (2) предупреждает оператора, что уро-
вень топлива в топливном баке слишком низкий.
Когда в баке остается приблизительно 60 л (15,85 галл.
США) топлива, контрольная лампа начинает мигать, поэто-
му при первой возможности долейте топливо.

Контрольная лампа засорения воздушного фильтра

Контрольная лампа (3) предупреждает оператора, что воз-
душный фильтр засорен.
Если лампа мигает, то остановите двигатель и проведите
осмотр и очистку воздушного фильтра.
