Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР GALEO PC360-7. Руководство - часть 36

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ

СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

ГИДРАВЛИЧЕСКИЙ КОНТУР

ПРИМЕЧАНИЕ

•

Если установлен гидромолот, то необходимо напрямую подсоединить обратный контур к фильтру об
ратного контура, поэтому используйте только режим B. Не используйте другие режимы.

•

При отправке машины с завода стандартное давление на дополнительном предохранительном кла
пане устанавливается в зависимости от выбранного рабочего режима.
При выборе режима В: 17,2 МПа (175 кг/cм

)

При выборе режима A или E: 20,10 МПа (205 кг/cм

)

При необходимости регулировки в зависимости от установленного рабочего оборудования обращай
тесь к дистрибьютору фирмы Komatsu.

ПЕРЕКЛЮЧЕНИЕ ГИДРАВЛИЧЕСКОГО КОНТУРА

•

Установите рабочий режим на панели управления в зависимости от типа используемого съемного рабочего
оборудования.

•

Давление на дополнительном предохранительном клапане и переключатель гидравлического контура уста-
навливаются с учетом выбранного рабочего режима.

РЕГУЛИРОВКА ПОТОКА МАСЛА

В зависимости от типа съемного рабочего оборудования необходимо изменить направление потока масла в до-
полнительном контуре.

Более подробно о регулировке потока масла см. раздел РАБОТА (стр. 6-15).

ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ГИДРОМОЛОТОМ
И ДРУГИМ РАБОЧИМ ОБОРУДОВАНИЕМ

•

Если установлено некое рабочее оборудование (имеющееся в наличии) и выбран режим B:

1) Контур становится контуром для работы гидромолота (однонаправленный контур).
2) Масло, циркулирующее в контуре гидромолота, поступает на дополнительный фильтр гидромолота.
3) Устанавливается более низкое давление разгрузочного клапана.

При поставке с завода: 17,2 МПа (175 кг/cм

)

4) При выбранном режиме можно отрегулировать максимальный поток масла.

•

Если установлено некое рабочее оборудование (имеющееся в наличии) и выбран режим A или E:

1) Контур становится контуром для работы дробилки (двунаправленный контур).
2) Масло, циркулирующее в контуре гидромолота, поступает на дополнительный фильтр гидромолота.
3) Устанавливается более низкое давление разгрузочного клапана.

При поставке с завода: 20,10 МПа (205 кг/cм

)

4) При выбранном режиме можно отрегулировать максимальный поток масла.

(

)

(

)

610

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ
СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

ПОДСОЕДИНЕНИЕ ГИДРАВЛИЧЕСКОГО КОНТУРА

При установке съемного рабочего оборудования подсоедините
гидравлический контур следующим образом.

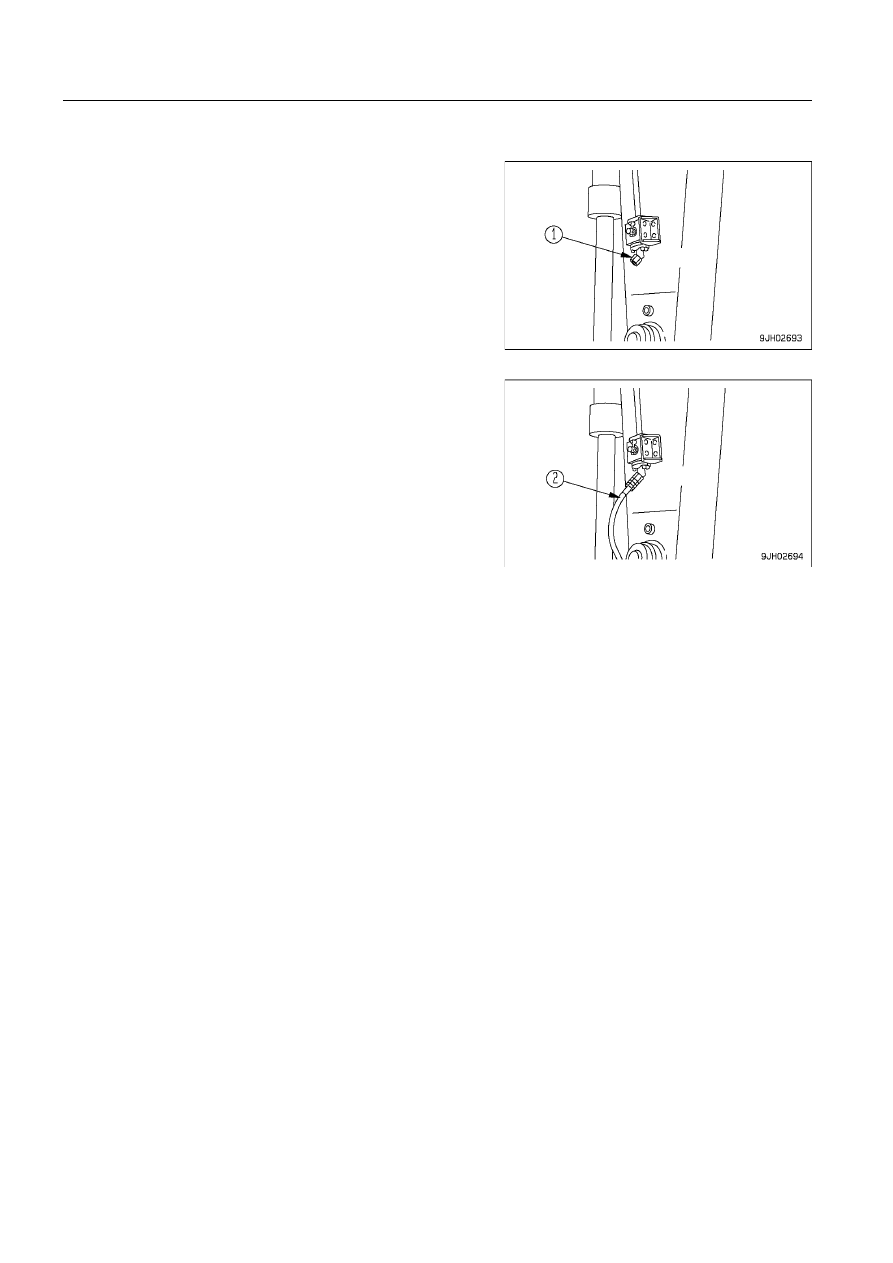

1. Снимите заглушки (1) на конце патрубка перекрывающего

клапана (В двух местах - слева и справа). Будьте осторож-
ны, чтобы не уронить и не повредить снимаемые детали.

2. Подсоедините гидропровод (2) съемного рабочего обору-

дования, поставляемый его изготовителем, к отверстию на
месте заглушки, снятой на шаге 1.
Поскольку тип съемного рабочего оборудования определяет
особенности выполнения операции с учетом размеров шту-
цера и необходимости в дополнительном гидроаккумулято-
ре, следует обратиться к дистрибьютору фирмы Komatsu.

611

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ

СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

СХЕМА ПОТОКА МАСЛА

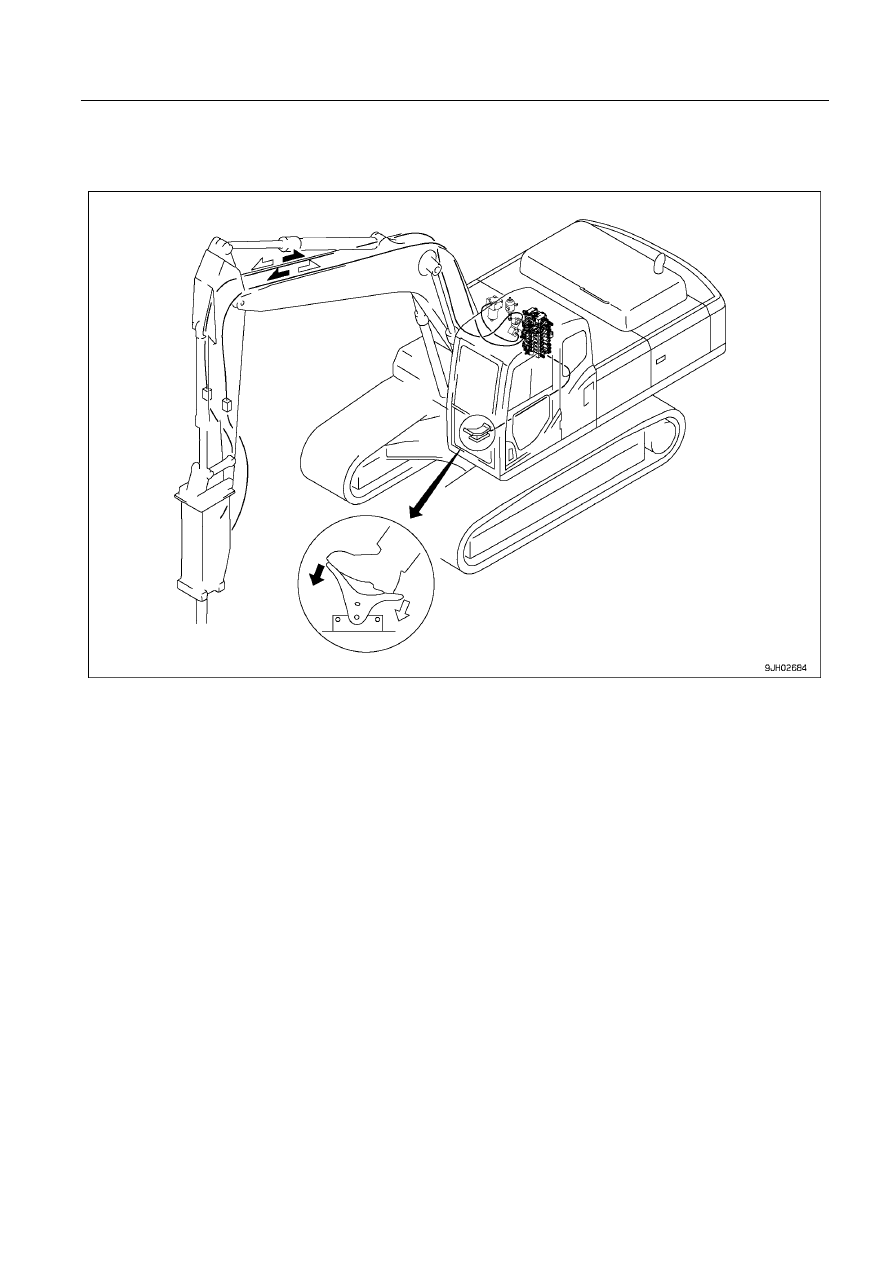

Направление перемещения педали и схема потока масла показаны на приведенном ниже рисунке.

При нажатии передней части педали масло поступает в левосторонний гидропровод рабочего оборудования; а
при нажатии задней части педали – в его правосторонний гидропровод (Если установлен гидромолот, следует
использовать только переднюю часть педали).

612

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ
СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

ЗАМЕНА ЭЛЕМЕНТА ДОПОЛНИТЕЛЬНОГО ФИЛЬТРА ГИДРОМОЛОТА

ПРЕДУПРЕЖДЕНИЕ

В первые минуты после выключения двигателя все детали
сохраняют высокую температуру. Не заменяйте фильтр
сразу после выключения двигателя. Заменяйте его только
тогда, когда детали остынут.

•

Подготовьте емкость для слива масла.

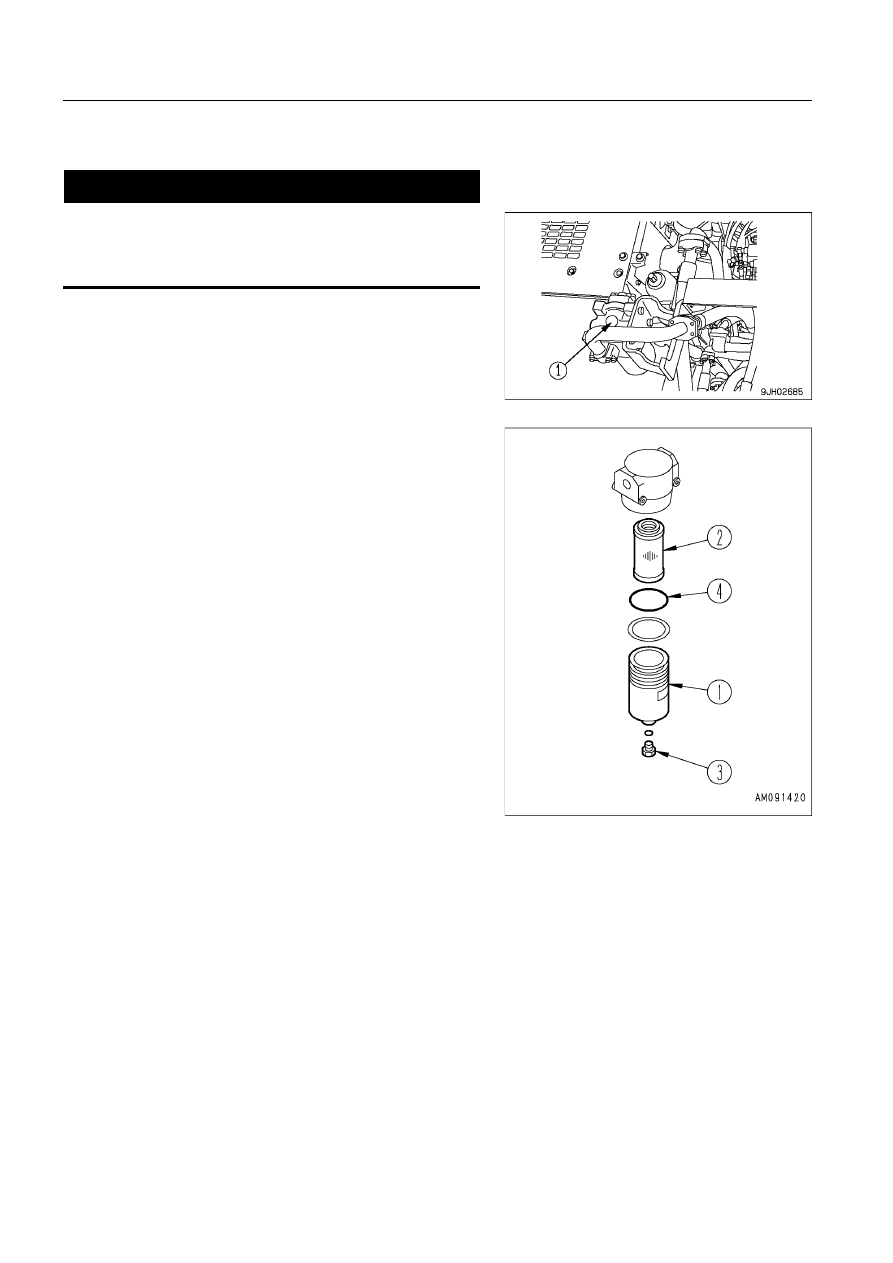

1. Поместите емкость под фильтрующим элементом.

2. Для снятия поверните корпус фильтра (1) против часовой

стрелки. Извлеките элемент (2) из корпуса.

3. Выверните заглушку (3) из корпуса фильтра (1).

4. Очистите снятые детали. Установите новый фильтрующий

элемент (2) и уплотнительное кольцо (4).

5. После того как корпус коснется держателя фильтра, затя-

ните корпус дополнительно на 1/2 оборота или более.

ПРИМЕЧАНИЕ
Периодичность замены элемента см. в разделе ПЕРИОДИЧ
НОСТЬ ТЕХОБСЛУЖИВАНИЯ ГИДРОМОЛОТА (стр. 4 18).

613

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ

СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

ПОРЯДОК УСТАНОВКИ/СНЯТИЯ
СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

ПОРЯДОК СНЯТИЯ

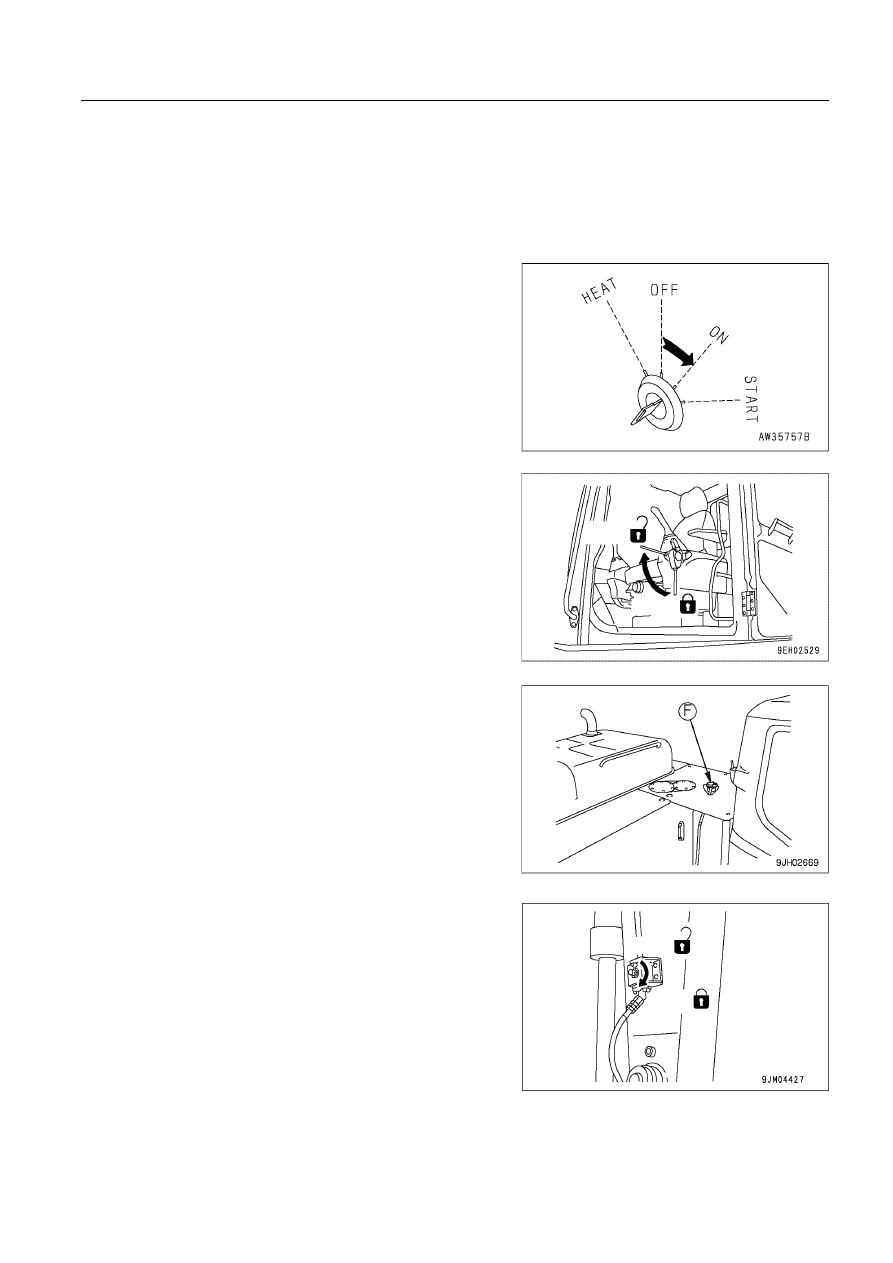

1. Опустите рабочее оборудование на грунт и остановите дви-

гатель.

2. Поверните пусковой включатель в положение ON и переве-

дите рычаг блокировки в положение РАЗБЛОКИРОВАНО.

3. Для сброса внутреннего давления в гидравлическом конту-

ре переместите 2 – 3 раза каждый рычаг управления рабо-
чим оборудованием и педаль управления съемным рабочим
оборудованием вперед- назад, влево - вправо.

4. Медленно ослабьте крышку маслозаливной горловины (F)

гидробака для сброса внутреннего давления в гидравличес-
ком контуре.

5. Убедившись, что масло остыло, переведите перекрываю-

щий клапан, установленный между впускным и выпускным
гидропроводами рукояти, в положение ЗАБЛОКИРОВАНО.

6. Снимите шланги со стороны съемного рабочего оборудо-

вания. Установите заглушки в оба отверстия.

Заглушки необходимы для защиты контура съемного рабочего
оборудования от попадания мусора и инородных частиц, кото-
рые могут сказаться на его работе. Надежно установив заглуш-
ки, поместите съемное рабочее оборудование на хранение.

Заблоки-
ровано

Разблоки-
ровано

Заблоки-
ровано

Разблоки-
ровано

614

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ
СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

7. Отсоедините съемное рабочее оборудование, сняв стопор-

ные штифты (2 шт.). Затем установите ковш.
Порядок установки ковша см. в разделе ЗАМЕНА И ПЕРЕ-
СТАНОВКА КОВША (стр. 3-112).

8. После установки ковша проверьте уровень масла в гидро-

системе.

ПОРЯДОК УСТАНОВКИ

1. Снимите ковш.

Порядок снятия ковша см. в разделе ЗАМЕНА И ПЕРЕСТАНОВКА КОВША (стр. 3-112).

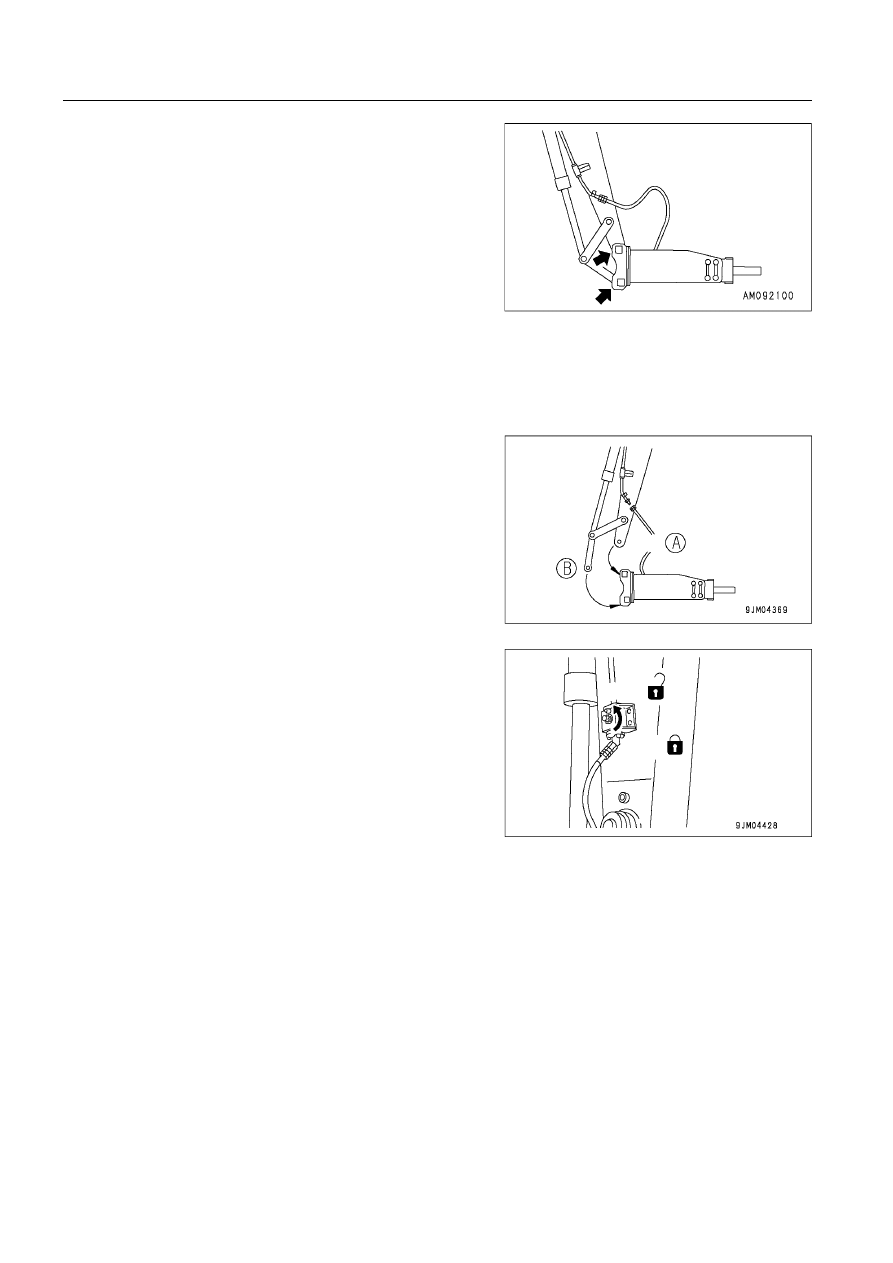

2. Опустив съемное рабочее оборудование на ровную поверх-

ность, вставьте штифты (А) и (B) в рукоять, именно в таком
порядке.

3. Убедившись, что масло остыло, снимите заглушки с впуск-

ного и выпускного отверстий.
Примите меры к тому, чтобы пыль, грязь и т.д. не налипли на
наконечники шлангов.
При повреждении уплотнительного кольца замените его но-
вым.

4. Подсоедините шланг со стороны съемного рабочего обору-

дования.
При этом проверьте направление потока масла и будьте вни-
мательны, чтобы не допуститьть ошибок.

5. Переведите перекрывающий клапан, установленный меж-

ду впускным и выпускным гидропроводами рукояти, в поло-
жение РАЗБЛОКИРОВАНО.

6. Установив съемное рабочее оборудование, проверьте уро-

вень масла в гидробаке.

Палец

Заблоки-
ровано

Разблоки-
ровано

615

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ

СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

РАБОТА

ПРЕДУПРЕЖДЕНИЕ

•

Если включатель автоматического замедления находится в положении ON, не ставьте ногу на педаль
и не нажимайте ее. Частота вращения двигателя может внезапно возрасти, что приведет к неожи
данному перемещению съемного рабочего оборудования и станет причиной серьезных поврежде
ний оборудования или травм.

•••••

Не ставьте ногу на педаль без необходимости. Если во время работы вы держите ногу на педали и
случайно ее нажмете, то съемное рабочее оборудование может внезапно переместится и привести к
серьезному повреждению оборудования или тяжелой травме.

Порядок работы со съемным рабочим оборудованием.

Если нажата кнопка рабочего режима В, а фиксатор допускает
перемещение только передней части педали, то ее нажатие при-
водит в действие гидромолот.

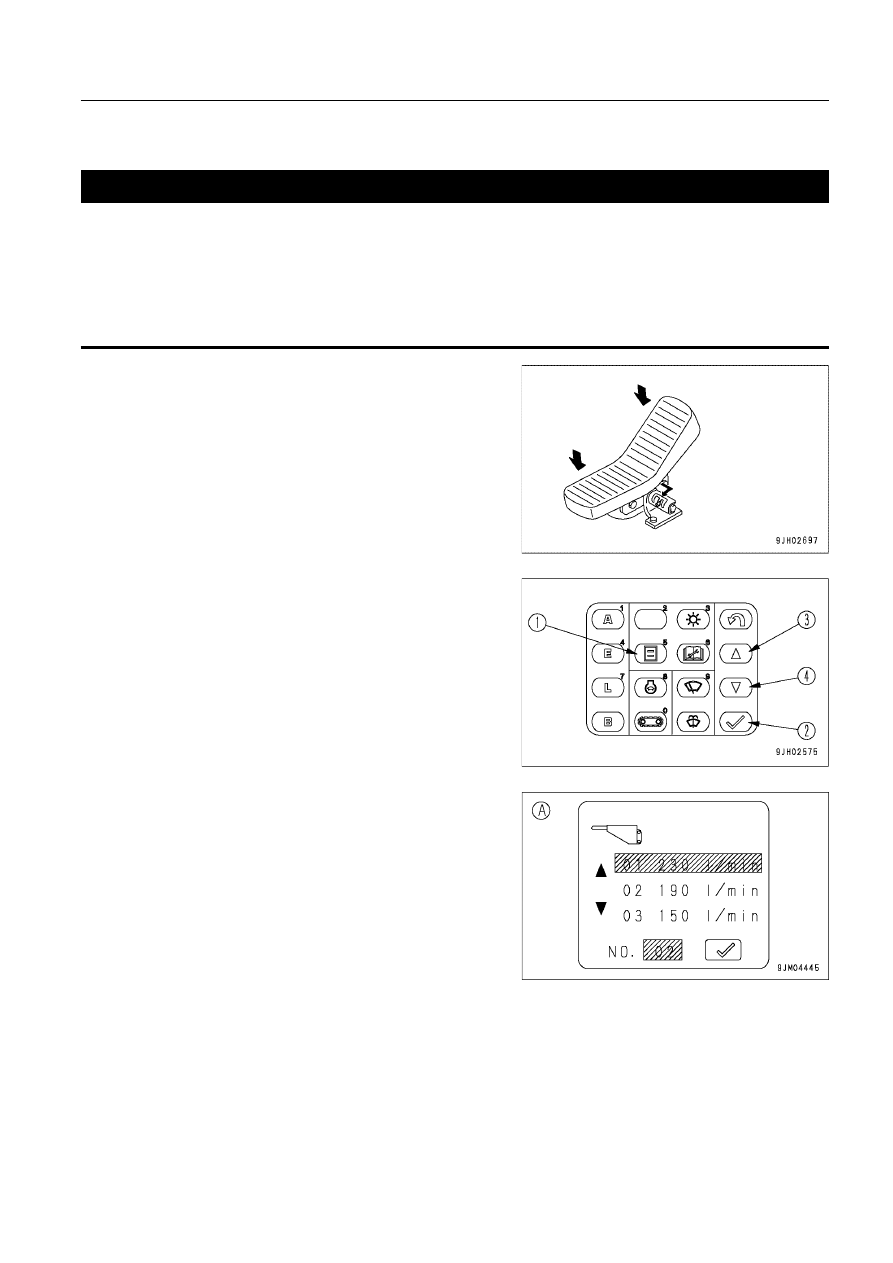

1. Установите рабочий режим B.

2. При нажатии кнопки (1) выбора меню на дисплее появляет-

ся экран (А). Выбрав значение расхода масла для гидромо-
лота из вариантов 230 л/мин, 190 л/мин и 150 л/мин, нажми-
те кнопку подтверждения ввода (2).

3. На дисплее появляется экран (В), так что при необходимос-

ти провести точную настройку параметра нажмите кнопку
прокрутки вверх (3) или прокрутки вниз (4) для перемеще-
ния гистограммы, отражающей увеличение или уменьшение
расхода масла, после чего нажмите кнопку подтверждения
ввода (2).

•

Значение расхода масла может изменяться
приращениями величиной около 10 л/мин.

•

Если необходимость в точной настройке отсутствует,
достаточно просто нажать кнопку подтверждения ввода
(2).

•

Значение, устанавливаемое по умолчанию, равно 180 л/мин.

•

Даже после перевода пускового включателя в
положение OFF при последующем запуске двигателя
сохраняется последнее установленное для расхода
масла значение.

При установке специальных трубопроводов
для гидромолота

•

Установите режим В в качестве рабочего режима.

•

Регулировка потока масла не предусмотрена.

Меры предосторожности при работе

•

Убедитесь в том, что перекрывающий клапан находится
в положении РАЗБЛОКИРОВАНО.

•

Убедитесь в том, что находитесь в рабочем режиме B.
Более подробно о схеме потока масла см. раздел
ГИДРАВЛИЧЕСКИЙ КОНТУР (стр. 6-9).

•

Для выяснения вопроса о необходимости установки
гидроаккумулятора в контур съемного рабочего
оборудования обратитесь к изготовителюрабочего
оборудования.

•

Что касается остальных мер предосторожности при
работе с гидромолотом, то обращайтесь к инструкции
по эксплуатации гидромолота, предоставляемой его
изготовителем, и действуйте соответствующим
образом.

Разблокирована только
передняя часть педали

616

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

•

При использовании гидромолота эксплуатационный
ресурс масла вырабатывается быстрее, чем при
обычных операциях, так что интервал техобслуживания
гидросистемы должен быть сокращен.
Более подобно см. раздел ПЕРИОДИЧНОСТЬ
ТЕХОБСЛУЖИВАНИЯ ГИДРОМОЛОТА (стр. 4-18).

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ
СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

РАБОТА С ДРОБИЛКОЙ ИЛИ ЛЮБЫМ ДРУГИМ СЪЕМНЫМ РАБОЧИМ ОБОРУДОВАНИЕМ
ОБЩЕГО НАЗНАЧЕНИЯ

Если нажата кнопка рабочего режима А или Е, а фиксатор до-
пускает перемещение как передней, так и задней части педали,
то ее нажатие приводит в действие съемное рабочее оборудо-
вание.

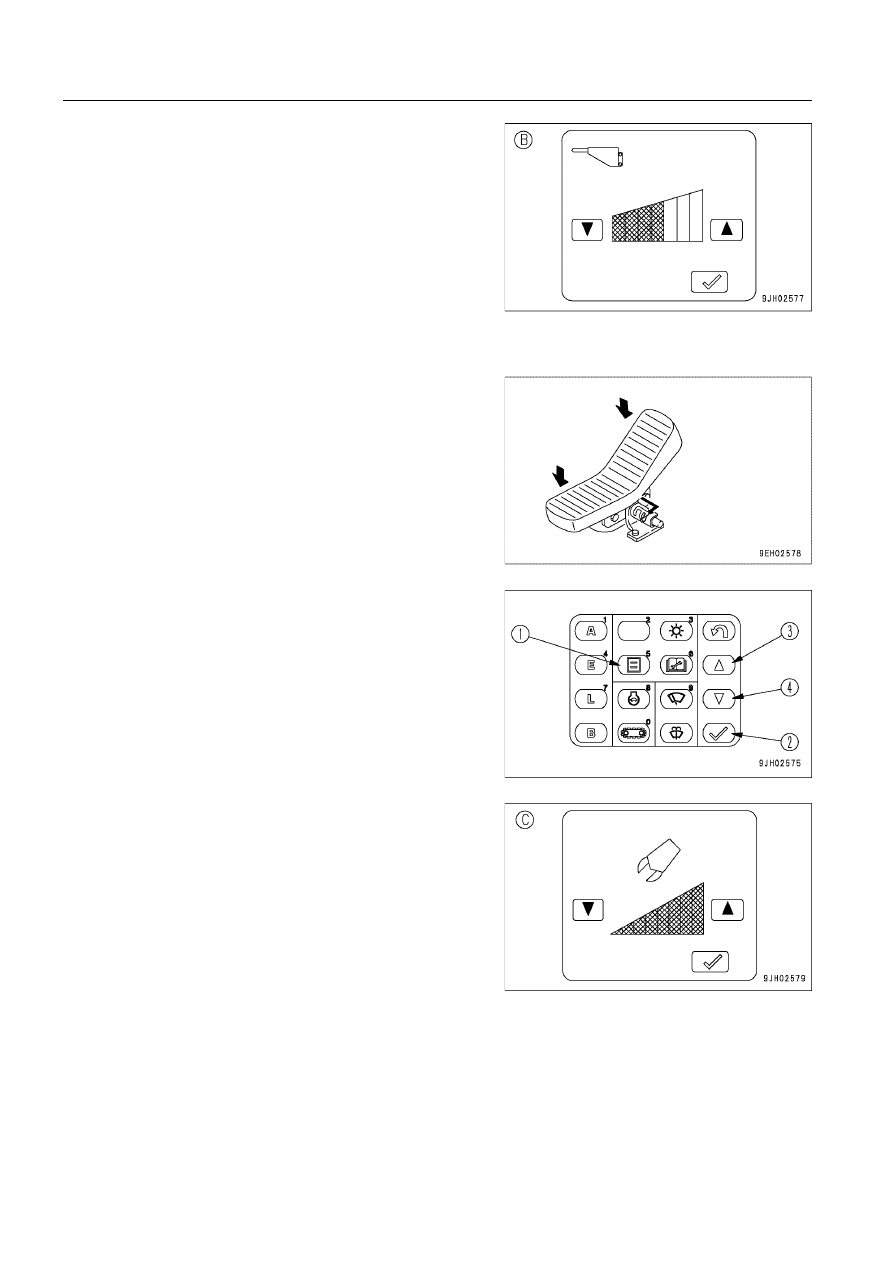

1. Установите в качестве рабочего режима режим А или Е.

2. После нажатия кнопки (1) выбора меню и появления на дис-

плее экрана (С) при помощи кнопки прокрутки вверх (3) или
прокрутки вниз (4) переместите гистограмму, отражающую
увеличение или уменьшение расхода масла, после чего на-
жмите кнопку подтверждения ввода (2).

•

Значение, устанавливаемое по умолчанию, соответствует
максимальному расходу масла (прибл. 430 л/мин).

•

Меры предосторожности при работе

•

Убедитесь в том, что перекрывающий клапан находится
в положении РАЗБЛОКИРОВАНО.

•

Убедитесь в том, что находитесь в рабочем режиме А или
Е. Более подробно о схеме потока масла см. раздел
ГИДРАВЛИЧЕСКИЙ КОНТУР (стр. 6-9).

•

Что касается остальных мер предосторожности при
работе со съемным рабочим оборудованием, то
обращайтесь к инструкции по эксплуатации,
предоставляемой его изготовителем, и действуйте
соответствующим образом.

Разблокирована
и передняя, и задняя
часть педали
