CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРЕДУПРЕЖДЕНИЕ

Меры предосторожности при снятии и установке оборудования

При снятии или установке съемного рабочего оборудования для обеспечения необходимой безопаснос
ти действуйте следующим образом.

•

Снятие и установку проводите на твердой, горизонтальной площадке.

•

При выполнении операций несколькими рабочими предварительно согласуйте сигналы и пользуй
тесь ими во время работы.

•

Обязательно пользуйтесь краном при подъеме или перемещении тяжелых предметов (массой более
25 кг или 55 фунтов).

•

Перед снятием тяжелых деталей всегда подводите под них опору.
Выполняя подъем краном, внимательно следите за центром тяжести машины.

•

Опасно проводить работы с висящем на кране грузом. Обязательно подготовьте опору для груза и
обеспечьте безопасные условия работы.

•

После снятия рабочего оборудования или перед его установкой обеспечьте его устойчивость, приняв
меры против его опрокидывания.

•

Ни в коем случае не стойте под висящим на кране грузом.
Выберите место, безопасное в случае внезапного падения груза.

ПРИМЕЧАНИЕ
Для управления краном требуется соответствующая квалификация. Ни в коем случае не допускайте к
управлению краном лиц, не имеющих соответствующей квалификации.
Для получения подробных инструкций по снятию и установке оборудования обращайтесь к дистрибью
тору фирмы Komatsu.

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ
СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

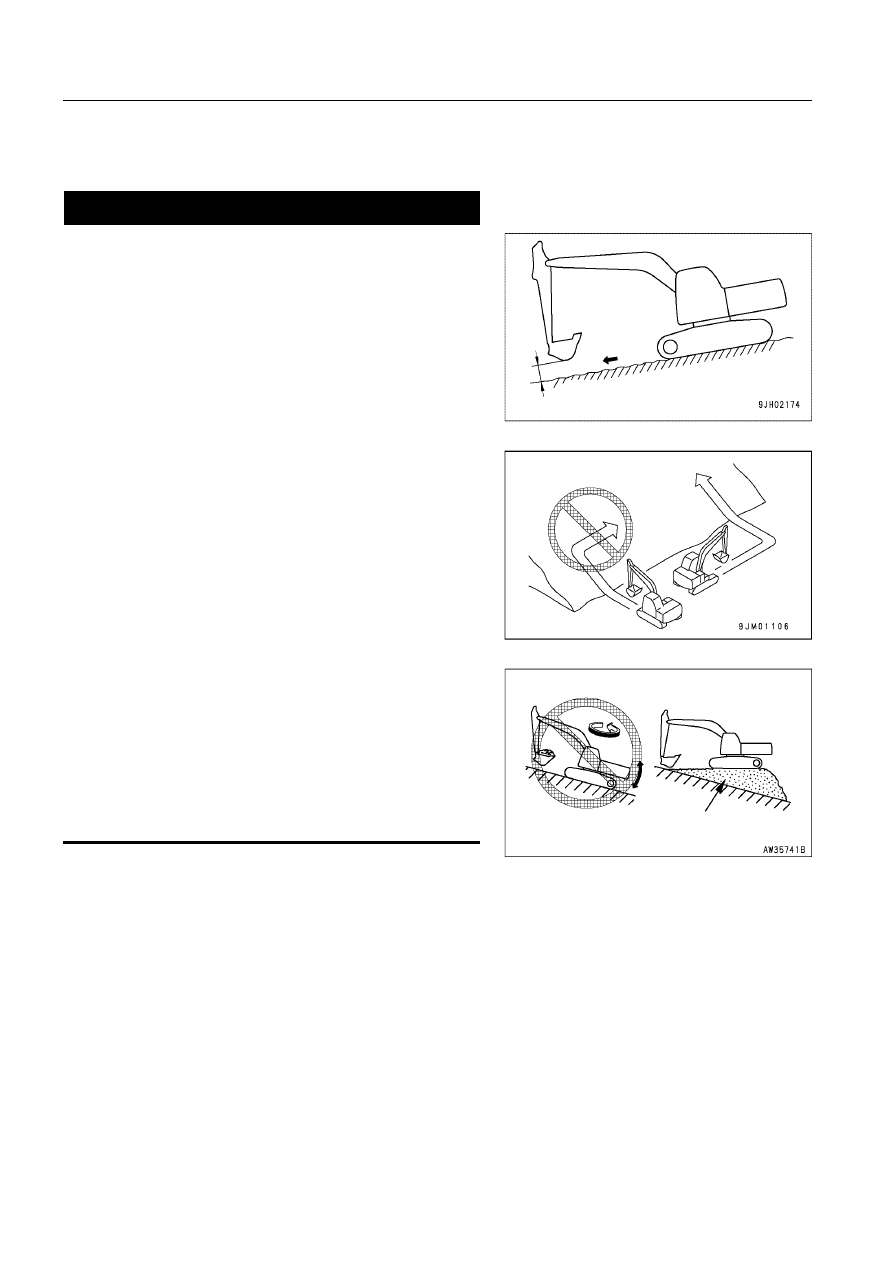

Рабочее оборудование нестандартно большой длины
уменьшает устойчивость машины, поэтому при повороте
платформы на склоне или при передвижении вниз по кру
тому склону машина может потерять устойчивость и пере
вернуться.

Учитывая, что перечисленные ниже операции особенно
опасны, никогда не используйте машину для их выполнения.

•

Если на машине установлено тяжелое рабочее обору
дование, перебег поворотной платформы (расстояние
между той точкой, в которой оператор задействует ры
чаги управления для остановки платформы, и той точ
кой, в которой поворотная платформа останавливает
ся окончательно) увеличивается, отчего возникает
опасность неверно рассчитать расстояние и за чтони
будь задеть. Всегда оставляйте достаточный запас
свободного пространства для остановки рабочего обо
рудования.
Кроме того, усиливается и самопроизвольное опуска
ние рабочего оборудования (если рабочее оборудова
ние остановить в воздухе, оно постепенно начнет опус
каться под действием собственного веса).
Всегда устанавливайте стрелу и рукоять в точном со
ответствии с инструкциями.

•

Несоблюдение инструкций может повлечь за собой се
рьезный материальный ущерб или увечье, поэтому пе
ред установкой рабочего оборудования обращайтесь к
дистрибьютору фирмы Komatsu.

•••••

Если установлено нестандартно длинное рабочее обо
рудование, то рабочая зона резко увеличивается, от
чего возникает опасность неверно рассчитать рассто
яние и задеть за чтонибудь. Управляйте рабочим обо
рудованием так, чтобы всегда имелось безопасное
расстояние от препятствий в рабочей зоне.

20 - 30 см

Площадка

ПРЕДУПРЕЖДЕНИЕ

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

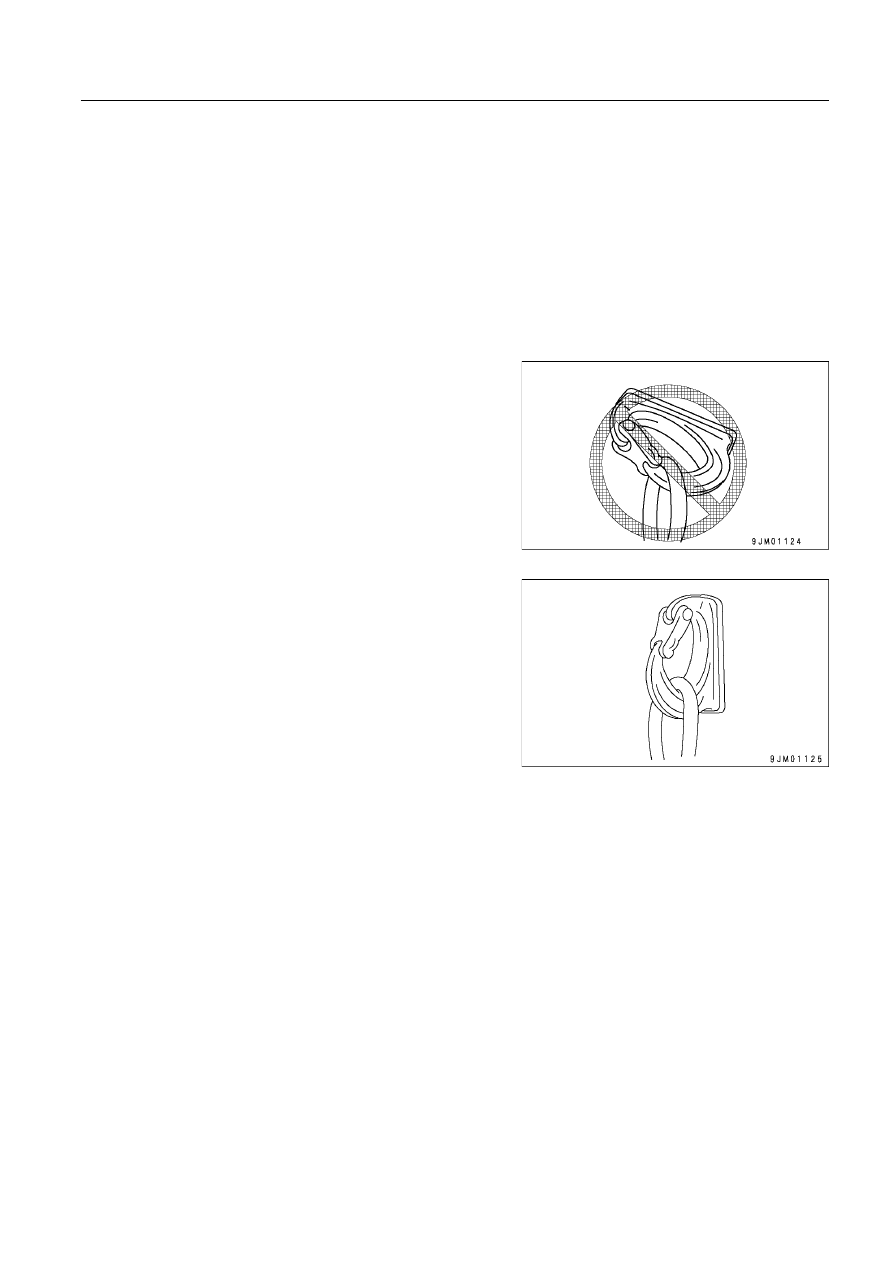

ИСПОЛЬЗОВАНИЕ КОВША С КРЮКОМ

ПРОВЕРКА КОВША С КРЮКОМ НА ОТСУТСТВИЕ ПОВРЕЖДЕНИЙ

Убедитесь в отсутствии повреждений крюка, стопора и крепления крюка. При обнаружении неисправности обра-
титесь к дистрибьютору фирмы Komatsu.

ЗАПРЕЩЕННЫЕ ОПЕРАЦИИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ

•

При подъеме груза уменьшите частоту вращения двигателя
и установите на машине режим поднятия груза.

•

Степень опасности соскальзывания троса или груза с крю-
ка зависит от положения рабочего оборудования.

Во избежание этого внимательно следите за углом наклона
крюка.

•

При подъеме груза никогда не меняйте направление движе-
ния машины.

•

Если на машине установлен ковш с крюком, то во время раз-
грузочных операций он может задевать рукоять, так что
будьте внимательны при выполнении подобных операций.

•

Если вы собираетесь установить на ковше крюк, обратитесь к дистрибьютору фирмы Komatsu.

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ
СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

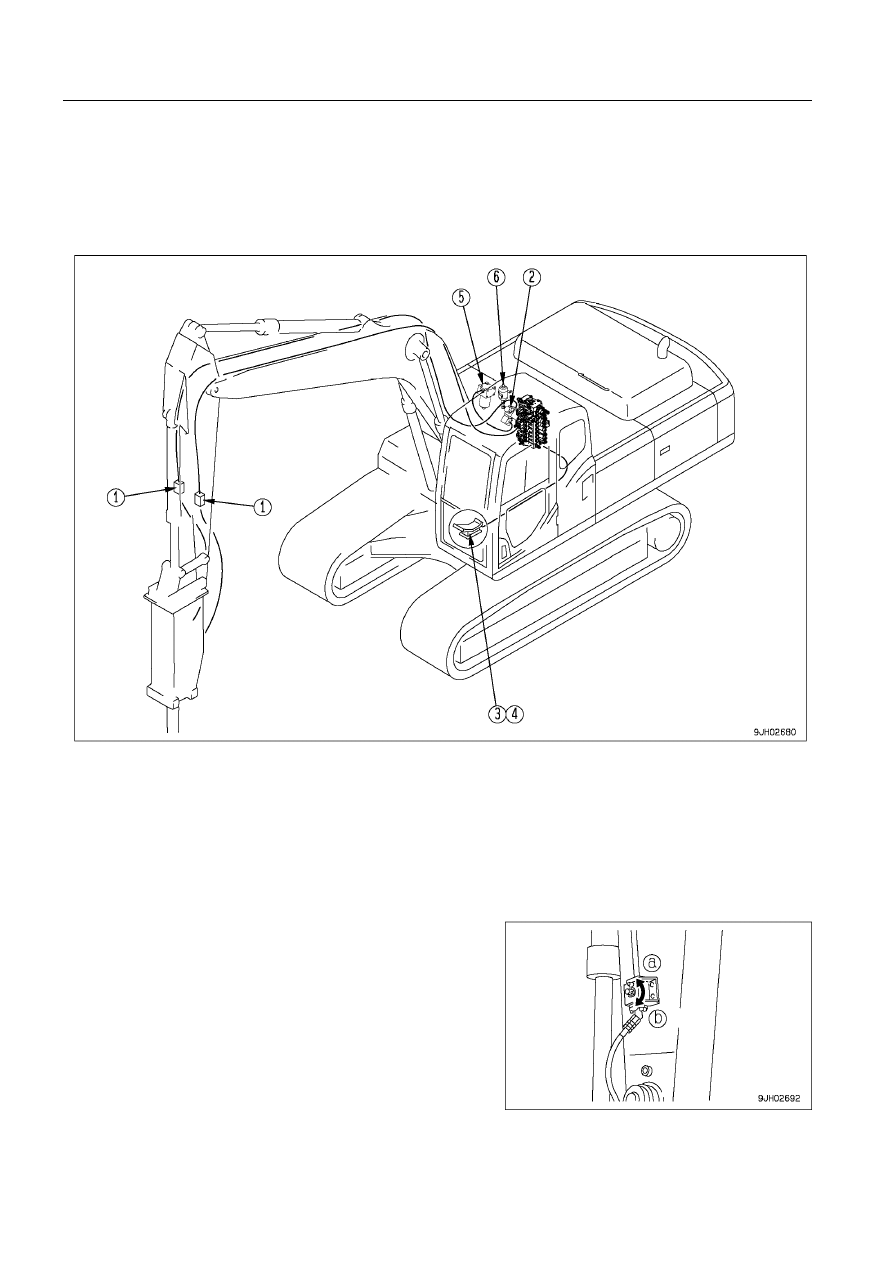

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

(1) Перекрывающий клапан
(2) Клапан переключения
(3) Педаль управления съемным рабочим оборудованием

(4) Фиксатор
(5) Дополнительный фильтр для гидромолота
(6) Гидроаккумулятор

ПЕРЕКРЫВАЮЩИЙ КЛАПАН

Данный клапан (1) перекрывает поток масла гидросистемы.

(а) ОТКРЫТО: Масло поступает
(б) ЗАКРЫТО: Масло не поступает

При снятии или установке сменного рабочего оборудования
переведите данный клапан в положение ЗАКРЫТО.

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ

СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

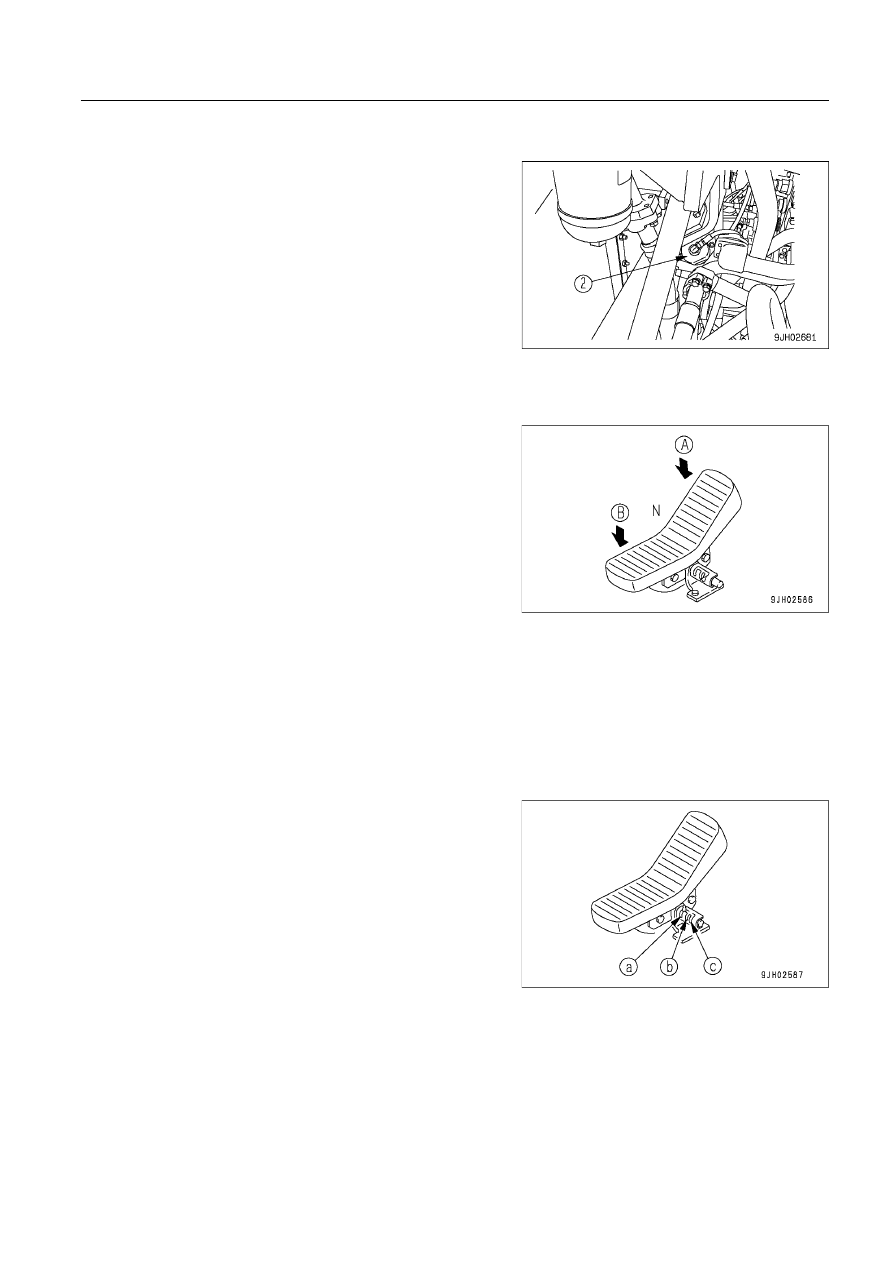

ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН

Данный клапан (2) переключает поток масла гидросистемы.

Он автоматически переключается в соответствии с выбранным
режимом работы. Необходимо включить рабочий режим, соот-
ветствующий установленному съемному рабочему оборудова-
нию. Более подробно о включении рабочего режима см. раздел
ГИДРАВЛИЧЕСКИЙ КОНТУР (стр. 6-9).

ПРИМЕЧАНИЕ
Если производителем съемного рабочего оборудования
был добавлен дополнительный контур, то обратный контур
может не включаться автоматически.

ПЕДАЛЬ УПРАВЛЕНИЯ СЪЕМНЫМ РАБОЧИМ ОБОРУДОВАНИЕМ

Данная педаль (3) используется для управления съемным ра-
бочим оборудованием.

Нажатие на переднюю, среднюю (нейтральную) и заднюю час-
ти педали приводит к следующим перемещениям съемного ра-
бочего оборудования:

Гидромолот
Передняя часть педали (А) : Включен
Средняя часть педали N

: Остановлен

Задняя часть педали (В)

: Остановлен

При установке другого съемного рабочего оборудования про-
консультируйтесь у его производителя относительно принци-
пов работы педали управления.

ПОЯСНЕНИЕ
Концы педали (3) различаются по толщине. Педаль можно установить в любом из двух направлений, и выбор оста-
ется за оператором.

ФИКСАТОР

Данный фиксатор (4) блокирует педаль управления.

Положение (а) : Заблокировано
Положение (b) : Свободно перемещается только передняя

часть педали (задняя часть заблокирована)

Положение (c) : Свободно передняя и задняя части педали пол-

ностью

•

При использовании гидромолота выберите на панели управ-
ления режим B и установите фиксатор в положение (b).
Если съемное рабочее оборудование не используется, то ус-
тановите фиксатор в положение (a).

•

При использовании гидромолота выберите на панели управ-
ления режим A или E и установите фиксатор в положение (c).

ПРИМЕЧАНИЕ
Если при использовании гидромолота фиксатор установлен в положение (c) и нажата задняя часть педа
ли (B), то это приведет к неправильной работе или повреждению гидромолота, поэтому при использова
нии гидромолота всегда устанавливайте фиксатор в положение (b).

CЪЕМНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ И ОПЦИИ

МАШИНЫ, ГОТОВЫЕ К УСТАНОВКЕ
СЪЕМНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

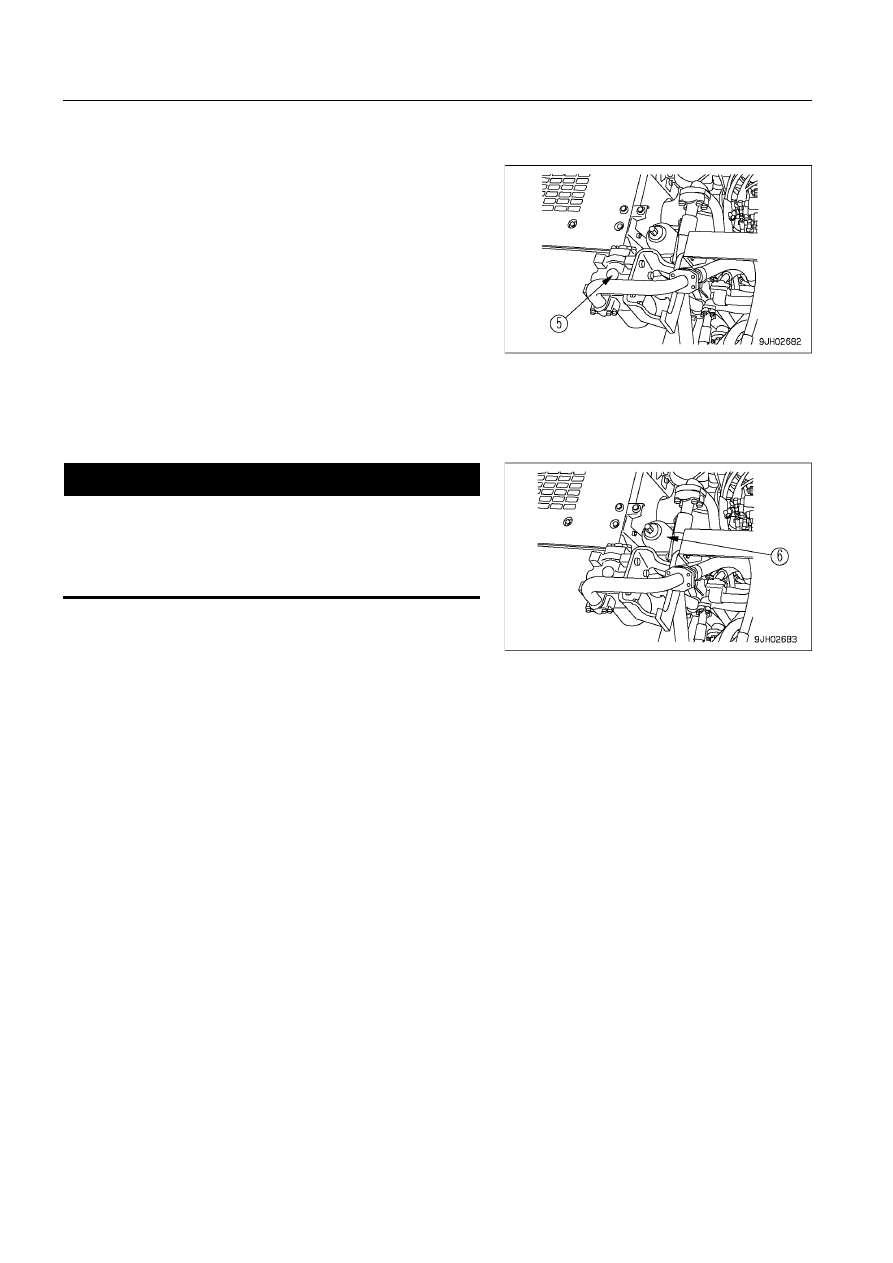

ДОПОЛНИТЕЛЬНЫЙ ФИЛЬТР ДЛЯ ГИДРОМОЛОТА

При использовании гидромолота данный фильтр (5) предотв-
ращает загрязнение масла гидросистемы.

Масло поступает только тогда, когда на панели управления выб-
ран режим B.

ПРИМЕЧАНИЕ
На машинах, оборудованных гидромолотом, всегда уста
навливайте в обратный контур дополнительный фильтр.

ГИДРОАККУМУЛЯТОР

Гидроаккумулятор заправлен газообразным азотом под
высоким давлением, который при неправильном исполь
зовании представляет серьезную опасность.
Более подробно см. раздел ОБРАЩЕНИЕ С ГИДРОАККУМУ
ЛЯТОРОМ (стр. 3 67).

Данный гидроаккумулятор (6) установлен для снижения пико-
вого давления в гидравлическом контуре при работах с исполь-
зованием гидромолота. При нормальной работе в обслужива-
нии не нуждается.

ПРЕДУПРЕЖДЕНИЕ

ПРИМЕЧАНИЕ
Необходимость установки гидроаккумулятора определяется изготовителем гидромолота. При установ
ке гидромолота другого изготовителя обратитесь к дистрибьютору фирмы Komatsu.
В зависимости от модели гидромолота гидроаккумулятор может устанавливаться как во впускном, так
выпускном канале гидромолота.
