Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР GALEO PC360-7. Руководство - часть 15

3
61

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

ПОРЯДОК ЭКСПЛУАТАЦИИ

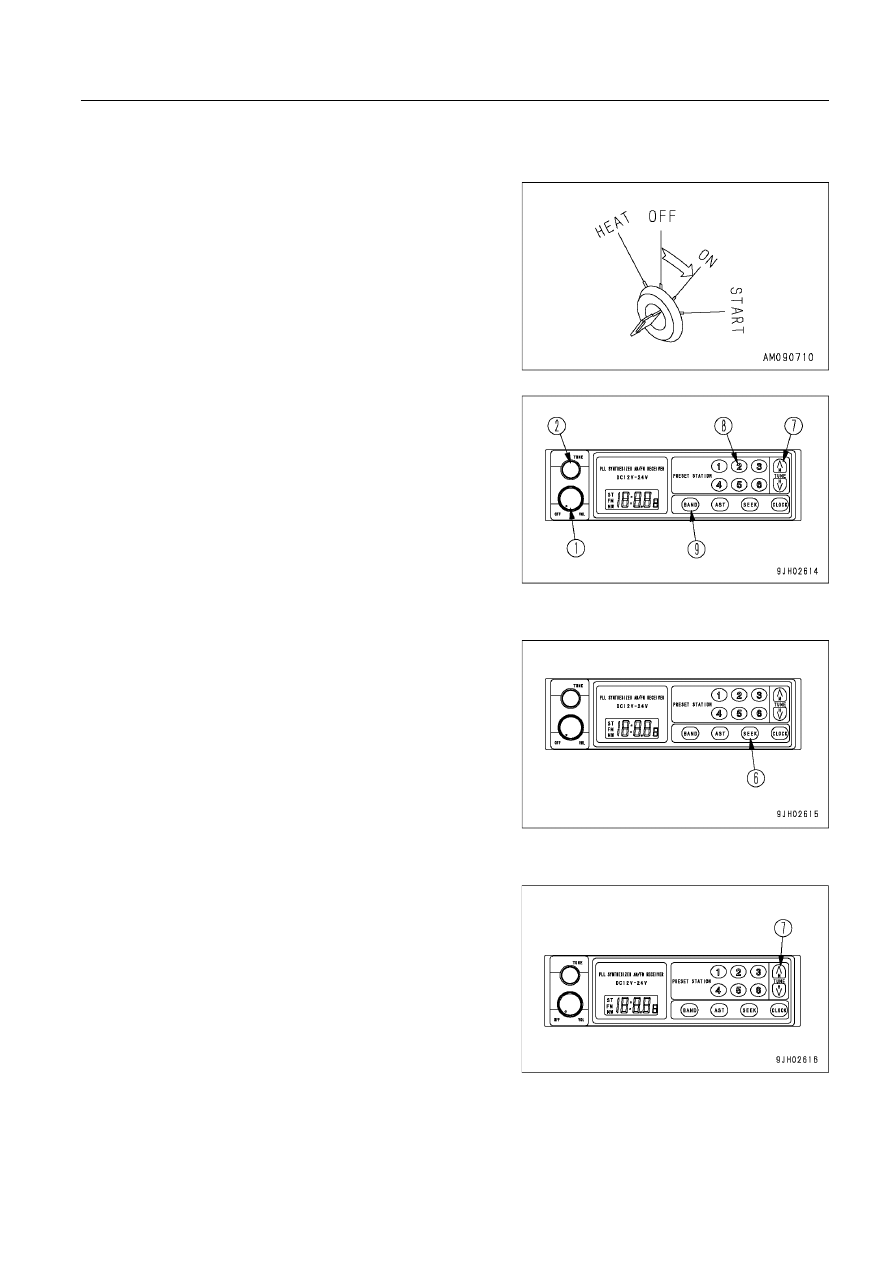

ПРОСЛУШИВАНИЕ РАДИОПРИЕМНИКА

1. Поверните пусковой включатель в положение ON, затем по-

верните выключатель электропитания радиоприемника в по-
ложение ON.

2. При помощи кнопки BAND (ДИАПАЗОН) (9) выберите диа-

пазон AM или FM.

3. Выберите вещательный канал при помощи кнопки PRESET

STATION (ПРЕДУСТАНОВЛЕННЫЕ РАДИОСТАНЦИИ) (8) или
кнопки TUNE (НАСТРОЙКА) (7).

4. Поверните ручку VOL (1) регулятора громкости и ручку TONE

(2) регулятора тембра, чтобы установить желаемую гром-
кость и тембр.

5. Чтобы выключить радиоприемник, поверните выключатель

электропитания против часовой стрелки до щелчка.

АВТОМАТИЧЕСКИЙ ВЫБОР ВЕЩАТЕЛЬНОГО КАНАЛА

При нажатии на кнопку SEEK (ПОИСК) (6) произойдет переход
на частоту принимаемого канала, после чего поиск частоты ав-
томатически прекратится.

ВЫБОР ВЕЩАТЕЛЬНОГО КАНАЛА ВРУЧНУЮ

Если нажать на часть

∧

∧

∧

∧

∧

кнопки TUNE (НАСТРОЙКА) (7), то час-

тота повысится, а если нажать на часть

∨∨∨∨∨

 данной кнопки, то час-

тота понизится. Если удерживать кнопку нажатой, то частота бу-
дет повышаться или понижаться непрерывно.

3
62

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

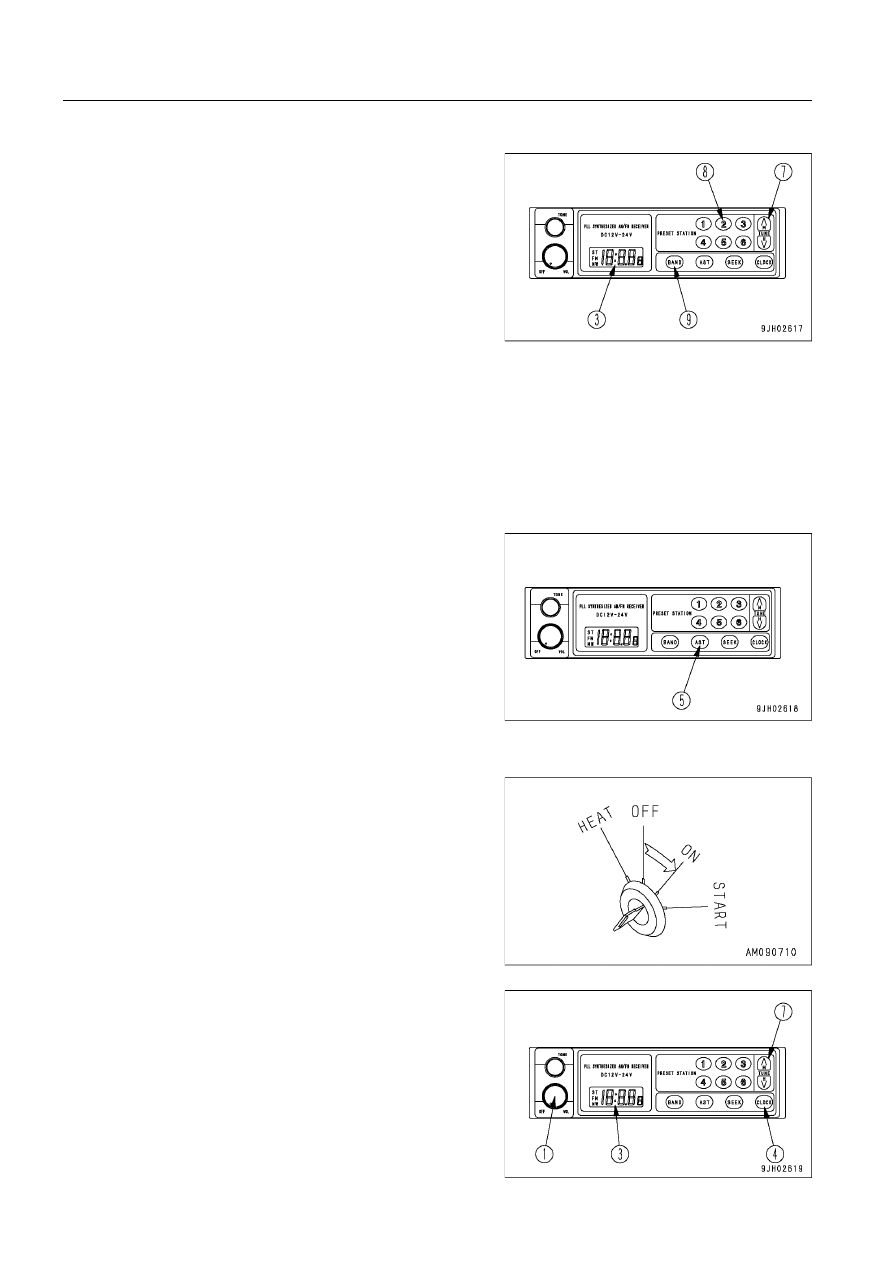

НАСТРОЙКА КНОПОК ПРЕДУСТАНОВКИ

1. При помощи кнопки BAND (9) выберите диапазон FM или AM,

затем при помощи кнопки TUNE (7) выберите частоту веща-
тельной станции.

2. Выберите одну из кнопок предустановки (8) для предуста-

новленной радиостанции и держите ее нажатой в течение 2
секунд. Номер кнопки отобразится на индикаторе (3), и пре-
дустановка будет завершена.

3. Повторите действия, описанные в пунктах 1 - 2, для предус-

тановки остальных вещательных станций.

•

Чтобы настроить кнопку предустановки на другую
радиостанцию, повторите действия, описанные в
пунктах 1 - 2.

•

При замене аккумуляторной батареи или выключении
электропитания все предустановки будут удалены. Так
что настройку кнопок предустановки придется повторить.

•

Предусмотрена предварительная настройка на 6
радиостанций FM диапазона и на 6 радиостанций AM
диапазона.

ПОРЯДОК АВТОМАТИЧЕСКОГО СОХРАНЕНИЯ НАСТРОЕК

Если кнопку AST (АВТОТРЕКИНГ) удерживать нажатой в течение
2 секунд, то произойдет поочередный выход на радиовещатель-
ные станции, принимаемые в данной местности, и их автомати-
ческое сохранение в память предустановки.

УСТАНОВКА ВРЕМЕНИ

1. Поверните пусковой включатель в положение ON, затем по-

верните выключатель электропитания радиоприемника в по-
ложение ON.
Если на индикаторе отображается частота, то для отобра-
жения времени нажмите на кнопку CLOCK (ЧАСЫ) (4).

2. Для установки времени удерживайте кнопку CLOCK (4) нажа-

той и нажимайте на часть

∧∧∧∧∧

 кнопки TUNE (7), чтобы изменить

минуты, и на часть

∨∨∨∨∨

 кнопки TUNE (7), чтобы изменить час.

3
63

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

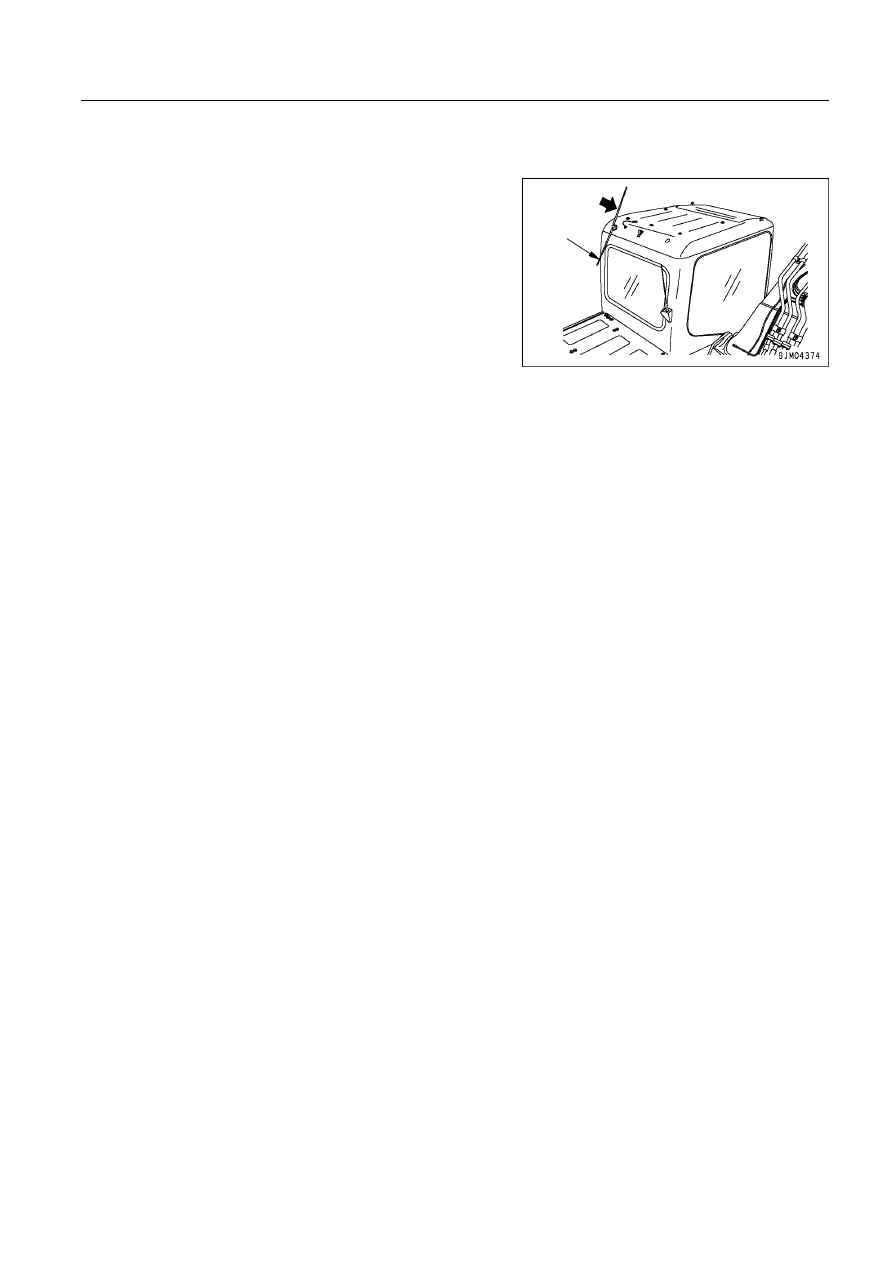

АНТЕННА

ПРИМЕЧАНИЕ
Прежде чем транспортировать машину или размещать ее
в помещении, уберите антенну, чтобы она ни за что не за

цепилась.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ

•

Чтобы обеспечить безопасность, всегда устанавливайте громкость на уровень, при котором во время работы
можно слышать звуки снаружи кабины.

•

Попадание воды в динамик или радиоприемник может неожиданно привести к неисправности, поэтому будь-
те осторожны, чтобы не допустить попадания воды на оборудование.

•

Никогда не протирайте шкалы или кнопки бензином, разбавителем или другими растворителями. Протирайте
их мягкой сухой тканью. Если оборудование сильно загрязнено, то используйте ткань, пропитанную спиртом.

•

При замене аккумуляторной батареи все настройки кнопок предустановки сбрасываются, поэтому их настройку
следует произвести повторно.

Место
хранения

3
64

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

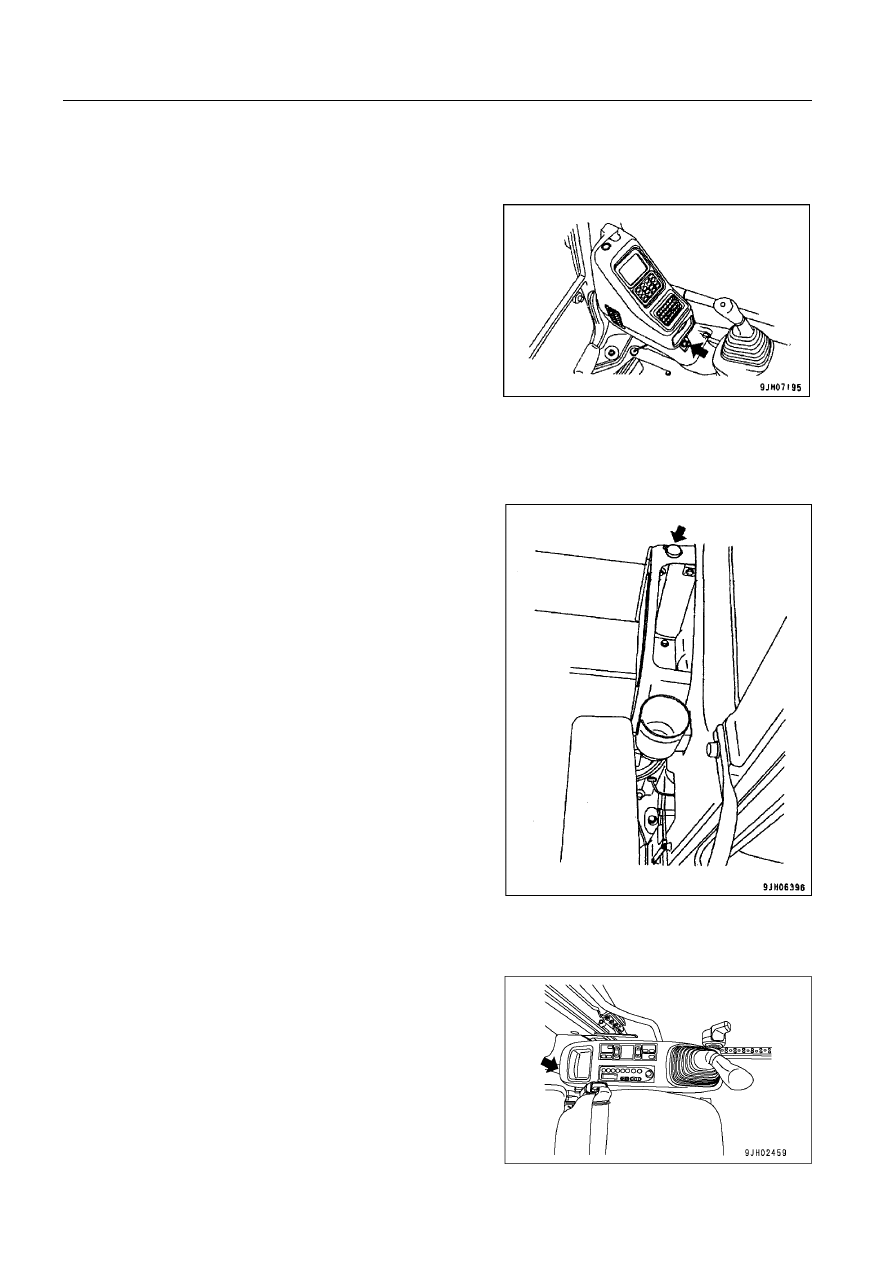

ГНЕЗДА ЭЛЕКТРОПИТАНИЯ

Источник питания 24 В

ПРИМЕЧАНИЕ
Никогда не используйте данный источник питания для обо

рудования с номинальным напряжением 12 В. Это вызо

вет повреждение оборудования.

Если снять прикуриватель, его гнездо можно использовать в
качестве источника питания. Прикуриватель рассчитан на 85 Вт
(24 В x 3,5 А).

Источник питания на 12 В
(если установлен)

Данный источник питания можно использовать с устройствами
с энергопотреблением не более 60 Вт (12 В x 5 А).

ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

ПРИМЕЧАНИЕ
Перед заменой плавкого предохранителя обязательно по

верните пусковой включатель в положение OFF.

Плавкие предохранители защищают электрооборудование и
электропроводку от перегорания.

Если плавкий предохранитель окислился, на нем появился бе-
лый налет или он неплотно вставлен в свой держатель, замени-
те плавкий предохранитель.

Для этого используйте плавкий предохранитель, рассчитанный
на тот же номинальный ток.

3
65

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

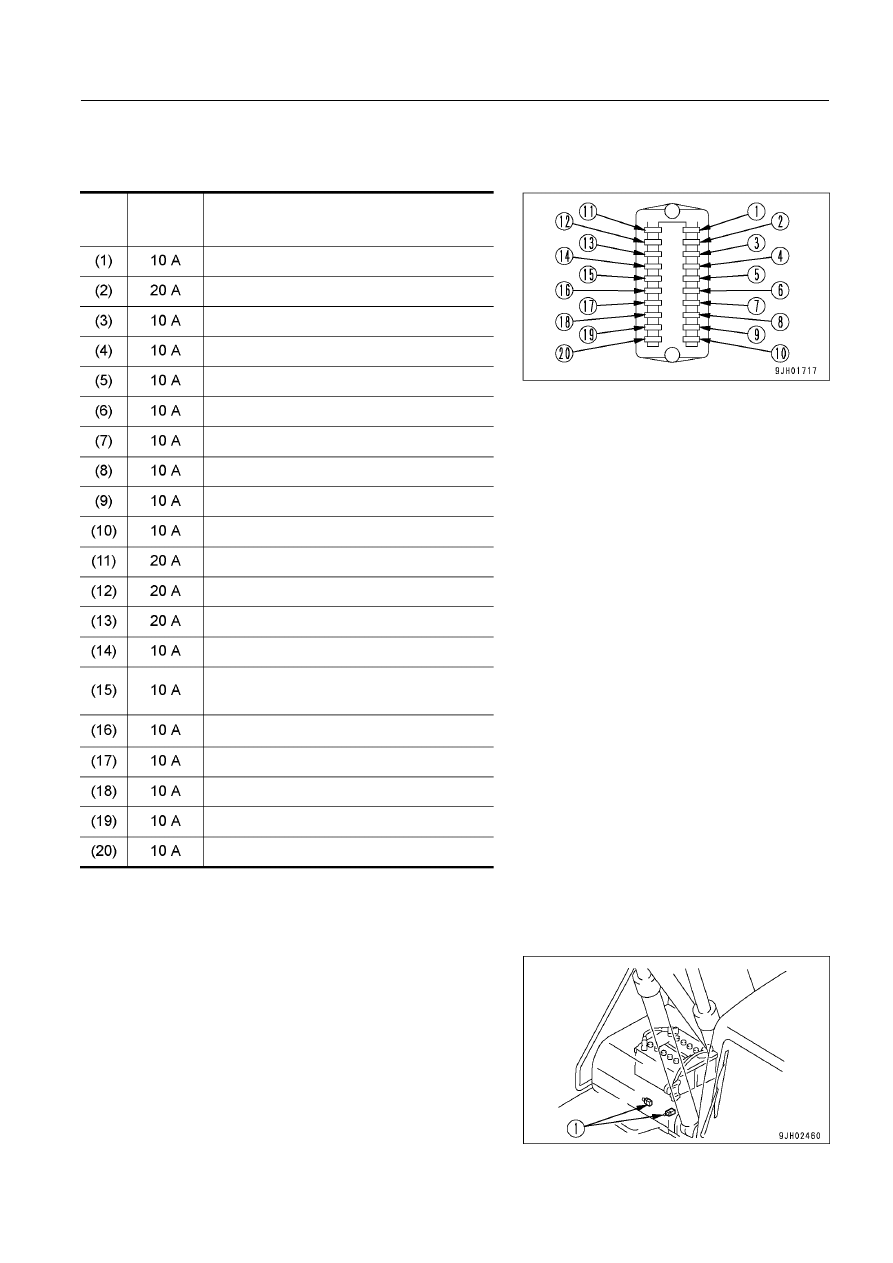

НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ ТОКА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
И НАИМЕНОВАНИЯ ЦЕПЕЙ

Номинальный

ток плавкого
предохрани-

теля

Наименование цепи

Контроллер

Электромагнитный клапан

Соленоид гидрозамка (PPC)

Стеклоомыватель, прикуриватель

Звуковой сигнал

Источник питания на 12 В (если установлен)

Проблесковый маячок, электромагнитный
клапан рукояти (если установлены)

Фотореле

Радиоприемник, громкоговоритель, левый кно-
почный включатель максимальной мощности

Резерв

Блок кондиционера

Блок системы контроля, контрольная лам-
па стеклоочистителя

Цепь управления освещением, фотореле

Опционный источник питания (1)

Опционный источник питания (2), сигнал
предупреждения о передвижении, гнездо
электропитания на 12 В (если установлено)

Резервное электропитание радиоприемника

Блок системы контроля (обычный источник питания)

Пусковой включатель

Плафон освещения кабины

Резерв

ПРЕДОХРАНИТЕЛЬНАЯ ПЕРЕМЫЧКА

Если стартер не запускается даже при повороте пускового вклю-
чателя в положение ON, то предохранительная перемычка (1) в
виде проволоки (в 2 точках), вероятно, расплавилась, поэтому
откройте крышку отсека аккумуляторной батареи на правой сто-
роне машины, проверьте исправность предохранительной пе-
ремычки и при необходимости замените ее.

ПОЯСНЕНИЕ
Предохранительная перемычка относится к типу плавкой пре-
дохранительной электропроводки, рассчитанной на высокое
значение токов и установленной на участке цепи с высокой си-
лой тока для защиты элементов электрооборудования и элект-
ропроводки от перегорания тем же образом, что и обычный
плавкий предохранитель.

3
66

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

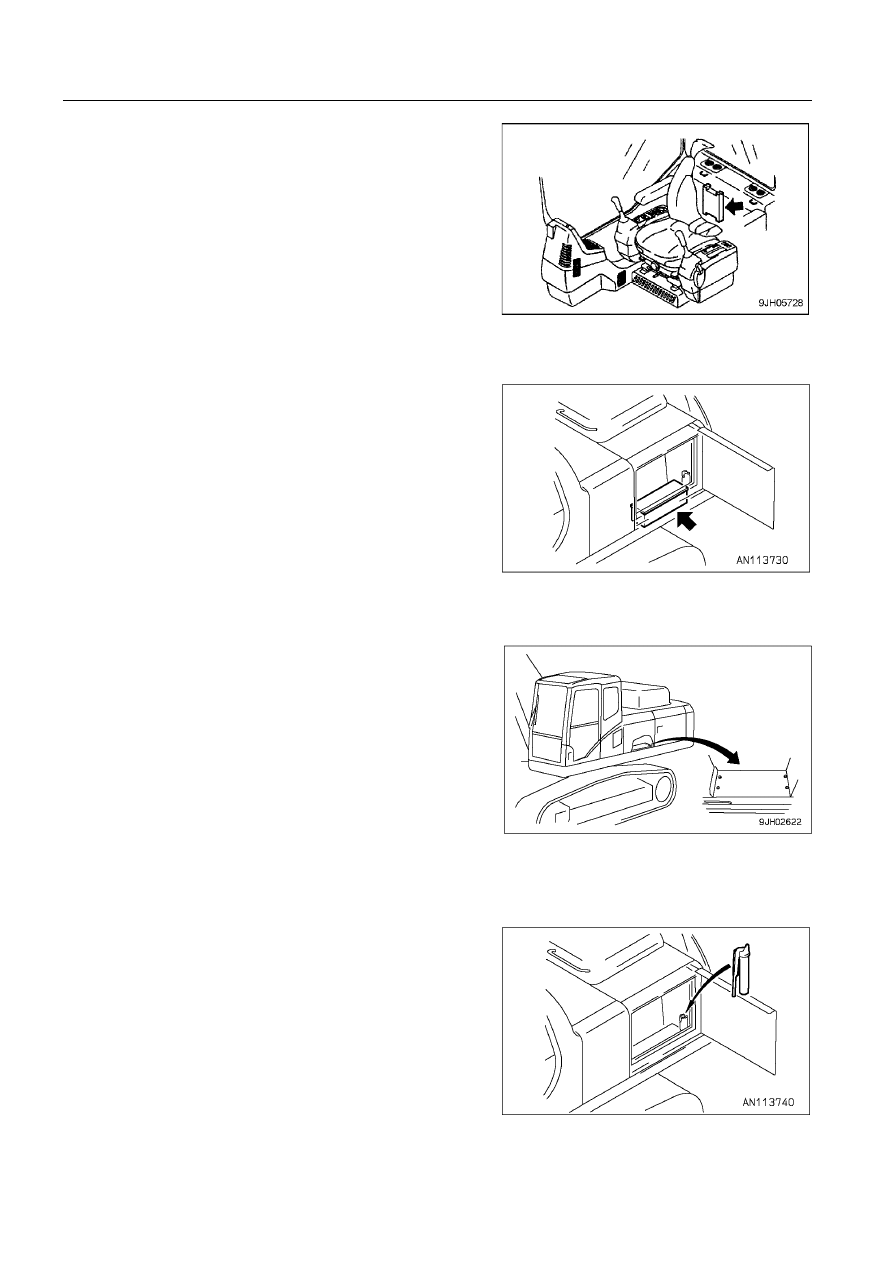

КОНТРОЛЛЕР (КОМПЬЮТЕР)

Установлен контроллер насоса и управления подачей топлива.

ПРИМЕЧАНИЕ

•

Следите, чтобы вода грязь или сок не попали на кон

троллер. Это выведет его из строя.

•

При возникновении в контроллере какой
либо неисп

равности не производите его разборку самостоятель

но. Обратитесь к дистрибьютору фирмы Komatsu по по

воду ремонта.

ЯЩИК ДЛЯ ИНСТРУМЕНТОВ

Храните инструменты в этом ящике для инструментов.

ПРИМЕЧАНИЕ
Никогда не кладите большие инструменты в ящик для ин

струментов, если они мешают закрыть крышку. Существу

ет опасность повреждения охлаждающих ребер радиато

ра. Храните большие инструменты в бытовом отсеке. Бы

товой отсек расположен внутри передней двери на левой
стороне машины.

Расположен внутри двери в левой задней части машины. Если
не используете шприц для консистентной смазки, поместите его
в указанный держатель.

ДЕРЖАТЕЛЬ ШПРИЦА ДЛЯ КОНСИСТЕНТНОЙ СМАЗКИ

3
67

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

РАБОТА С ГИДРОАККУМУЛЯТОРАМИ

<

 ПРЕДУПРЕЖДЕНИЕ

Поскольку гидроаккумулятор заряжен азотом под высоким давлением, то неправильная его эксплуата

ция может привести к взрыву, который приведет к тяжелым травмам и повреждениям. При работе с гид

роаккумулятором всегда соблюдайте следующие правила.

•

Давление в контуре управления полностью сбросить нельзя. Снимая гидравлическое оборудование,
не вставайте там, куда может брызнуть масло. Ослабляйте болты постепенно.

•

Не разбирайте гидроаккумулятор.

•

Не подносите его близко к огню и не утилизируйте его сжиганием.

•

Не делайте в нем отверстий, не ведите на нем сварочные работы.

•••••

Не ударяйте по нему, не переворачивайте и не подвергайте его никаким механическим воздействиям.

•••••

При утилизации из гидроаккумулятора следует выпустить газ. Для выполнения указанной работы об

ратитесь к дистрибьютору фирмы Komatsu.

Машина оснащена гидроаккумулятором контура управления.
Гидроаккумулятор является устройством для накопления дав-
ления в контуре. При наличии гидроаккумулятора контур управ-
ления остается работоспособным в течение некоторого време-
ни даже после остановки двигателя. Поэтому можно опустить
рабочее оборудование, используя его собственную массу, для
чего следует переместить рычаг управления в направлении
опускания рабочего оборудования.

Место установки гидроаккумулятора показано на рисунке справа.

ПОРЯДОК СБРОСА ДАВЛЕНИЯ В КОНТУРЕ УПРАВЛЕНИЯ В МАШИНАХ
С ГИДРОАККУМУЛЯТОРОМ

1. Опустите рабочее оборудование на грунт, после чего закройте дробилку или другое дополнительное рабочее

оборудование.

2. Остановите двигатель.

3. Поверните ключ в пусковом включателе в положение ON повторно, чтобы подать электрический ток в цепь.

4. Установите рычаг блокировки в положение РАЗБЛОКИРОВАНО, затем переместите рычаги управления рабо-

чим оборудованием и педаль управления дополнительным рабочим оборудованием (если установлено) впе-
ред-назад и вправо-влево до конца хода, чтобы сбросить давление в контуре управления.

5. Установите рычаг блокировки в положение ЗАБЛОКИРОВАНО, чтобы заблокировать рычаги управления и пе-

даль управления дополнительным рабочим оборудованием.

3
68

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ПРЕДПУСКОВЫЕ ПРОВЕРКИ ОБХОДОМ

Перед запуском двигателя осмотрите машину со всех сторон и снизу, проверьте затяжку гаек и болтов, проверьте,
нет ли утечки масла, топлива или охлаждающей жидкости, также проверьте состояние рабочего оборудования и
гидравлической системы. Кроме того, проверьте машину на наличие плохо закрепленной электропроводки, люф-
тов и скопления пыли в местах, которые нагреваются до высоких температур.

<

 ПРЕДУПРЕЖДЕНИЕ

Удалите все легковоспламеняющиеся материалы, если они скопились вблизи аккумуляторной батареи,
двигателя, глушителя, турбонагнетателя и других деталей двигателя, нагревающихся до высоких тем

ператур. Утечка топлива или масла приведет к возгоранию машины. Внимательно проверьте и обяза

тельно устраните все неисправности или обратитесь к дистрибьютору фирмы Komatsu.

Ежедневно перед запуском двигателя обязательно проверяйте позиции, перечисленные в данном разделе.

1. Проверьте рабочее оборудование, цилиндры, рычажные и тяговые механизмы, шланги на отсутствие повреж-

дений, износа, люфтов.

Проверьте, нет ли трещин, чрезмерного износа или люфтов на рабочем оборудовании, цилиндрах, рычажных
механизмах и шлангах. Устраните все обнаруженные неисправности.

2. Удалите грязь и пыль с двигателя, аккумуляторной батареи, радиатора

Проверьте, не скопилась ли грязь или пыль вблизи двигателя и радиатора. Убедитесь также в отсутствии скоп-
ления каких-либо легковоспламеняющихся материалов (опавшей листвы, веток, травы и т.п.) вблизи аккуму-
ляторной батареи или сильно нагревающихся деталей двигателя, в частности, глушителя или турбонагнетате-
ля. Полностью удалите всю эту грязь и легковоспламеняющиеся материалы.

3. Убедитесь в отсутствии утечек охлаждающей жидкости или масла вблизи двигателя

Убедитесь в отсутствии утечки масла из двигателя и утечки охлаждающей жидкости из системы охлаждения.
Устраните все обнаруженные неисправности.

4. Убедитесь в отсутствии утечки масла из гидравлического оборудования, гидробака, шлангов и соединений.

Убедитесь в отсутствии утечек масла. Если обнаружите утечку, отремонтируйте участок утечки масла.

5. Проверьте ходовую часть (гусеницу, звездочку, направляющее колесо, ограждение) на наличие повреждений,

износа, плохо затянутых болтов и утечки масла из катков.

6. Убедитесь в отсутствии повреждений на поручнях, проверьте затяжку болтов.

Устраните любые обнаруженные неисправности и затяните все плохо затянутые болты и крепления.

7. Проверьте исправность контрольно-измерительных приборов, контрольных ламп, затяжку болтов.

Убедитесь в исправности контрольно-измерительных приборов и контрольных ламп в кабине оператора. При
обнаружении неисправностей замените детали. Очистите поверхность от любого рода загрязнений.

8. Очистите зеркала заднего вида, убедитесь в их исправности.

Убедитесь в исправности зеркала заднего вида. Если оно повреждено, установите новое зеркало. Очистите по-
верхность зеркала и установите его под таким углом, чтобы с сиденья оператора был хороший задний обзор.

9. Ремень безопасности (устанавливается дополнительно) и детали его крепления.

Убедитесь в исправности ремня безопасности и деталей его крепления. При наличии малейших повреждений
установите новые детали.

10. Убедитесь в исправности ковша с крюком (если установлен).

Убедитесь, что крюк, фиксатор и основание крюка не имеют повреждений. При обнаружении повреждений
обратитесь к дистрибьютору фирмы Komatsu с заявкой на проведение ремонта.
