Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР GALEO PC360-7. Руководство - часть 14

353

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

ПОДАЧА ХОЛОДНОГО ВОЗДУХА ДЛЯ ОБДУВА ЛИЦА И ТЕПЛОГО – ДЛЯ ОБДУВА НОГ

Для того чтобы холодный воздух обдувал лицо, а теплый – ноги,
проделайте следующее.

1. Нажмите на переключатель (2) частоты вращения вентиля-

тора и отрегулируйте скорость подачи воздуха. При этом
убедитесь, что установки температуры (a) и скорости пода-
чи воздуха (b) отображаются на дисплее.

2. При помощи переключателя направления потока воздуха (4)

установите на дисплее индикацию схемы обдува, соответ-
ствующую показанной на рисунке справа.

3. Переведите включатель кондиционера (8) в положение ON.

После этого над включателем кондиционера загорится кон-
трольная лампа.

354

ЭКСПЛУАТАЦИЯ

4. Установите переключатель частоты вращения вентилятора

(2), регулятор температуры (3) и переключатель режима за-
бора воздуха (6) в желаемые положения.

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

ЭКСПЛУАТАЦИЯ ДЕФРОСТЕРА

1. Нажмите на переключатель (2) частоты вращения вентиля-

355

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

2. При помощи переключателя направления потока воздуха (4)

установите на дисплее индикацию схему обдува, соответ-
ствующую схеме (f) или (g) на рисунке справа.

3. При помощи переключателя режима РЕЦИРКУЛЯЦИЯ / ЗА-

БОР НАРУЖНОГО ВОЗДУХА (6) установите режим забора на-
ружного воздуха.

4. При помощи регулятора температуры (3) установите задан-

ную температуру на дисплее на максимальный уровень на-
грева 32°С.

5. Отрегулируйте дефлекторы (A), (B1) и (B2) так, чтобы воз-

дух подавался на стекло.
(Положение дефлекторов (C) и (D) не регулируется.)

356

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

Если приходится работать в дождливое время, либо необходи-
мо очистить запотевшее стекло или осушить воздух в кабине,
переведите включатель (8) кондиционера в положение ON.

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С КОНДИЦИОНЕРОМ

ПРИМЕЧАНИЕ
1. Включайте кондиционер только при низких оборотах двигателя. Никогда не включайте кондиционер

при высоких оборотах двигателя. Это выведет кондиционер из строя.

2. Если в панель управления или датчик солнечного света попадет вода, то они могут неожиданно вый

ти из строя, поэтому не допускайте попадания воды на эти приборы. Помимо этого, никогда не под
носите близко к этим приборам огонь.

3. Чтобы обеспечить правильное функционирование кондиционера в автоматическом режиме, не до

пускайте загрязнения датчика солнечного света, не оставляйте никаких предметов рядом с датчи
ком, поскольку они могут помешать его работе.

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С КОНДИЦИОНЕРОМ

Время от времени проветривайте кабину, когда кондиционер работает в режиме охлаждения.

•

Если курить, когда кондиционер работает в режиме охлаждения, то дым может начать разъедать глаза, поэто-
му откройте окно и проветрите кабину в течение некоторого времени, чтобы удалить дым.

Если кондиционер работает в течение долгого времени, проветривайте кабину и охлаждайте воздух каждый час.

Избегайте переохлаждения воздуха в кабине.

Включив кондиционер в режиме охлаждения, установите в кабине такую температуру воздуха, чтобы при входе в каби-
ну ощущалась легкая прохлада (на 5 - 6°C ниже температуры наружного воздуха). Такая разность температур считает-
ся оптимальной для здоровья, так что обязательно учитывайте это, чтобы правильно отрегулировать температуру.

ПРОВЕРКА, ТЕХОБСЛУЖИВАНИЕ КОНДИЦИОНЕРА

Для проверки и техобслуживания машины, оснащенной кондиционером, см. разделы ПРОВЕРКА И РЕГУЛИРОВКА
КОНДИЦИОНЕРА (только для машин, оснащенных кондиционером) (стр. 4-39), ПРОВЕРКА И РЕГУЛИРОВКА НАТЯ-
ЖЕНИЯ РЕМНЯ КОМПРЕССОРА КОНДИЦИОНЕРА (стр. 4-52), ОЧИСТКА ВНУТРЕННЕГО И ВНЕШНЕГО ВОЗДУШ-
НЫХ ФИЛЬТРОВ В КОНДИЦИОНЕРЕ (стр. 4-59) и проводите проверку, руководствуясь таблицей.

ПЕРЕКЛЮЧЕНИЕ ОТОБРАЖЕНИЯ ТЕМПЕРАТУРЫ МЕЖДУ °F И °C

Предусмотрена возможность отображения температуры в °F или °C.

Если одновременно нажать и удерживать нажатыми в течение
более 5 секунд верхнюю и нижнюю части регулятора темпера-
туры (3) при работающем вентиляторе, то произойдет переклю-
чение индикации температуры между °F и °C.
(Имейте в виду, что единицы измерения не отображаются.)

Диапазон отображения ЖК-дисплея

–

357

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

ПРОЧИЕ ФУНКЦИИ

ФУНКЦИЯ САМОДИАГНОСТИКИ

Предусмотрена диагностика неисправностей различных датчиков и оборудования кондиционера.

1. Нажмите на выключатель OFF (1). Индикация температуры и индикация скорости подачи воздуха на ЖК-дисп-

лее погаснут, и кондиционер выключится.

2. Если одновременно нажать и удерживать верхнюю и нижнюю части регулятора температуры в течение не ме-

нее 3 секунд, то на ЖК-дисплее отобразится индикация режима диагностики.

<Индикация и вид неисправности>

•

Если выявлено более одной неисправности, нажимайте на верхнюю или нижнюю часть регулятора температу-
ры (3) для поочередного отображения кодов неисправности.

•

По окончании диагностики неисправностей нажмите на выключатель OFF (1) для возврата в режим стандарт-
ной индикации.

Если во время самодиагностики выявлены неисправности, обратитесь к дистрибьютору фирмы Komatsu с заявкой
на проведение осмотра и ремонта.

Индикация

Вид неисправности

Неисправности отсутствуют

Обрыв цепи в датчике рециркуляционного воздуха

Короткое замыкание в датчике рециркуляционного воздуха

Обрыв цепи в датчике наружного воздуха

Короткое замыкание в датчике наружного воздуха

Обрыв цепи в датчике температуры охлаждающей жидкости

Короткое замыкание в датчике температуры охлаждающей жидкости

Короткое замыкание в датчике солнечного света

Обрыв цепи в датчике дефлекторов

Короткое замыкание в датчике дефлекторов

Неисправность заслонки дефлектора

Неисправность заслонки воздухосмесителя

Неисправность заслонки, переключающей контуры ЗА-
БОР НАРУЖНОГО ВОЗДУХА / РЕЦИРКУЛЯЦИЯ

Критическое давление хладагента

358

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

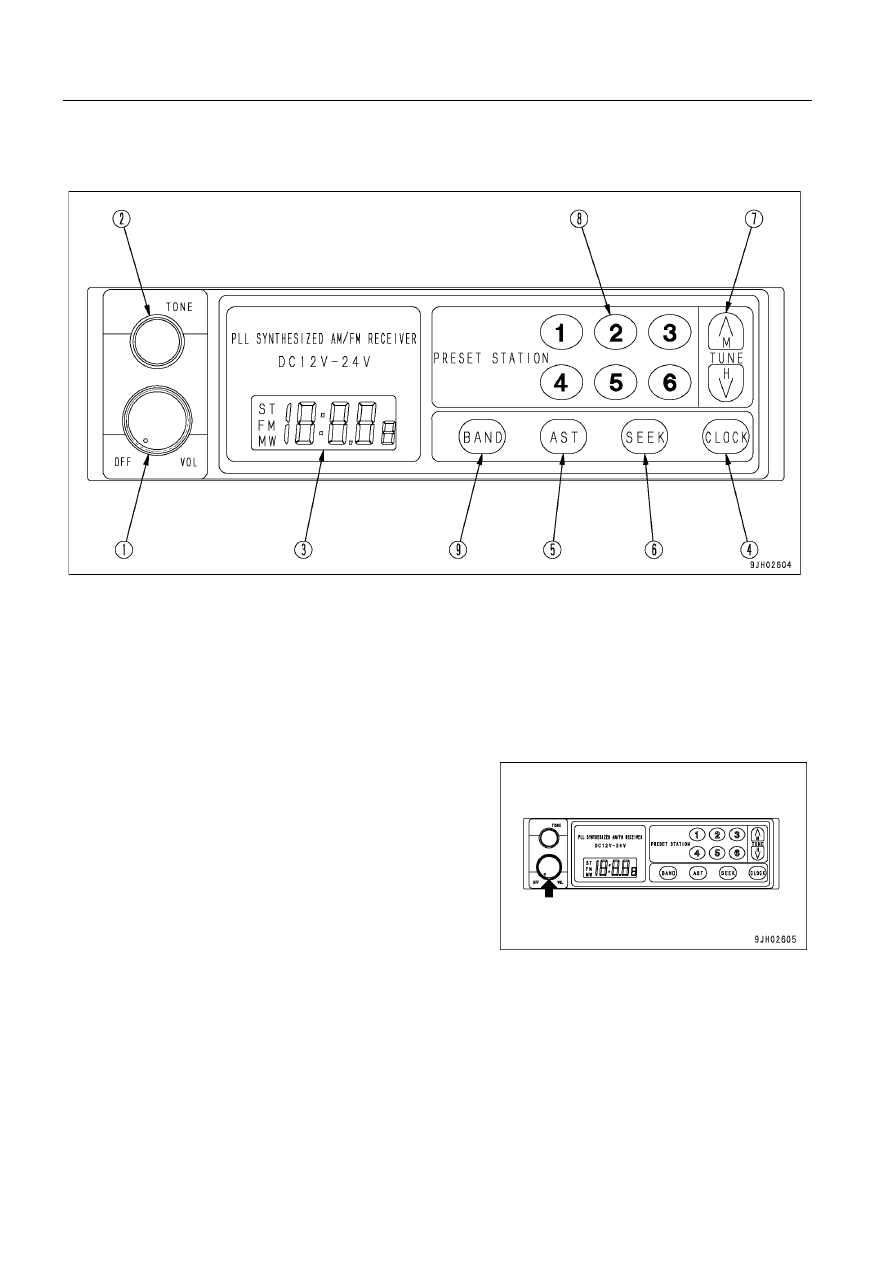

РАДИОПРИЕМНИК

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

(1) Ручка включения питания / регулировки громкости
(2) Ручка регулировки тембра
(3) Индикатор
(4) Кнопка переключения индикации (CLOCK)
(5) Кнопка выбора радиостанции (AST)

(6) Кнопка поиска
(7) Кнопки настройки
(8) Кнопка предустановки
(9) Кнопка выбора диапазона FM/AM (BAND)

РУЧКА ВКЛЮЧЕНИЯ ПИТАНИЯ / РЕГУЛИРОВКИ ГРОМКОСТИ

Если ручку (1) повернуть по часовой стрелке из положения OFF,
то раздастся щелчок и включится электропитание. Если пово-
рачивать ее дальше по часовой стрелке, то исходящий из дина-
миков звук будет постепенно нарастать.

359

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

РУЧКА РЕГУЛИРОВКИ ТЕМБРА

Если ручку (2) поворачивать по часовой стрелке, то высокий тон
усиливается, а если поворачивать ее против часовой стрелки,
то высокий тон подавляется.

ИНДИКАТОР

На индикаторе (3) отображаются время и частота принимаемо-
го сигнала.

КНОПКА ПЕРЕКЛЮЧЕНИЯ ИНДИКАЦИИ (CLOCK)

Если нажать на кнопку (4), то индикатор переключится на ото-
бражение времени. При повторном нажатии отобразится при-
нимаемая радиочастота.

КНОПКА ВЫБОРА РАДИОСТАНЦИИ (AST)

При нажатии на кнопку (5) происходит поочередный выход на
частоты предустановленных радиостанций. Дойдя до желаемой
вещательной станции, нажмите на кнопку еще раз, чтобы пре-
кратить поиск.
Если данную кнопку держать нажатой в течение 2 секунд, то ве-
щательная частота будет автоматически занесена в память.

360

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

КНОПКА ПОИСКА

Если нажать на кнопку (6), то начнется автоматический поиск
принимаемых радиостанций. Поиск прекращается при выходе
на частоту принимаемой радиостанции.

КНОПКА НАСТРОЙКИ

Если нажать на часть

∧∧∧∧∧

кнопки (7), то частота повысится, а если

нажать на часть

∨∨∨∨∨

кнопки (7), то частота понизится. Если удер-

живать кнопку нажатой, то частота меняется непрерывно.

КНОПКИ ПРЕДУСТАНОВКИ

Каждую кнопку (8) можно предварительно настроить на одну из
радиостанций в FM и AM диапазоне.
Более подробно о порядке предварительной настройки см. раз-
дел ПОРЯДОК ЭКСПЛУАТАЦИИ (стр. 3-61).

Если нажать на кнопку (9), то произойдет переключение между
диапазонами FM и AM. При каждом нажатии на кнопку диапазоны
переключаются в следующей последовательности: AM

→

AM.

КНОПКА ПЕРЕКЛЮЧЕНИЯ FM/AM ДИАПАЗОНА (BAND)
