ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

ПЕРЕДНЕЕ ОКНО

<

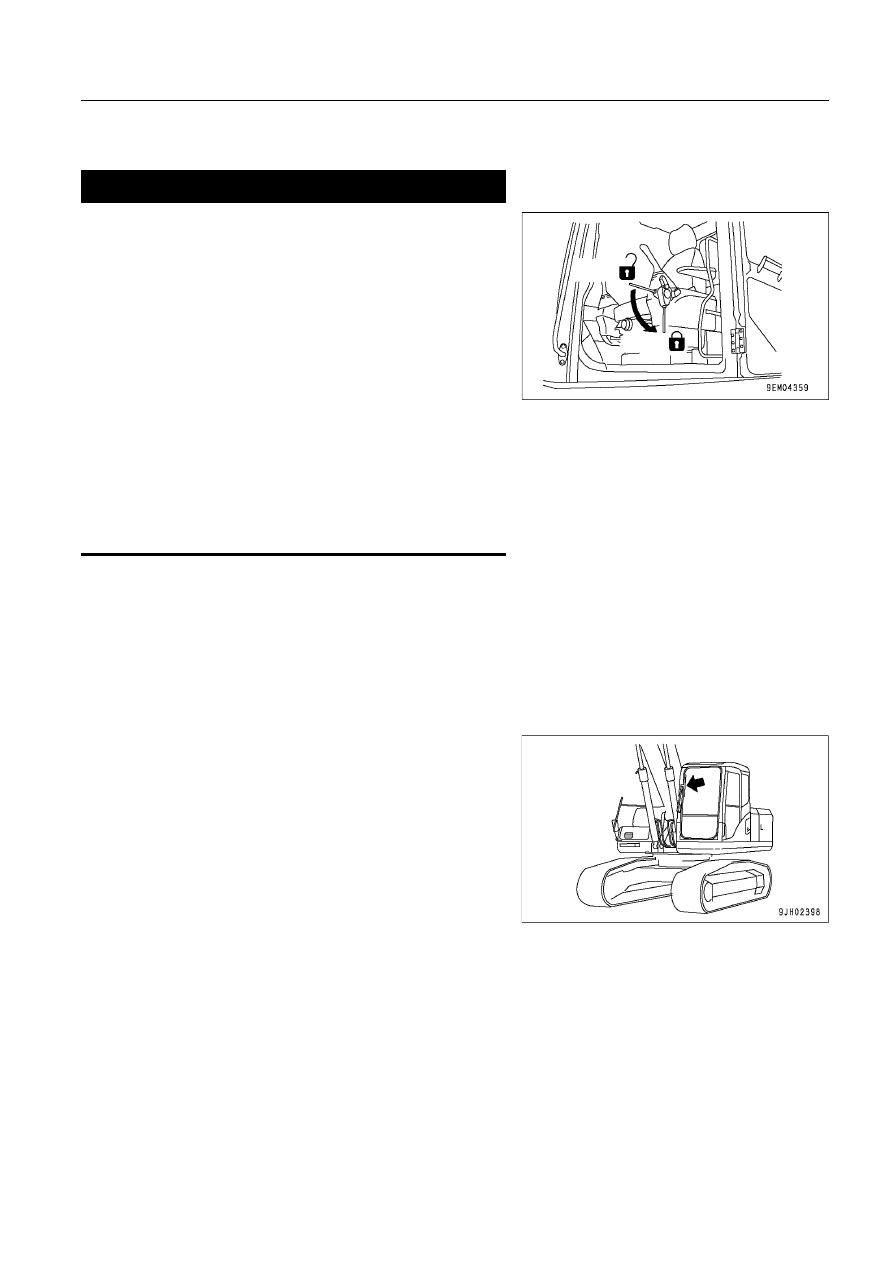

 ПРЕДУПРЕЖДЕНИЕ

•

Прежде чем открыть или закрыть потолочный люк, пе

реднее окно, нижнее окно или дверь, обязательно уста

новите рычаг блокировки в положение ЗАБЛОКИРОВА

НО. Случайное прикосновение к незаблокированным ры

чагам управления может привести к тяжелой аварии.

•

При открывании или закрывании переднего окна каби

ны остановите машину на горизонтальной площадке,
опустите рабочее оборудование на грунт, остановите
двигатель и только после этого закройте или откройте
окно.

•

При открывании переднего окна крепко возьмитесь за
оконные ручки обеими руками и потяните вверх. Не от

пускайте ручки до тех пор, пока не сработает автомати

ческая защелка.

•••••

При закрывании свободно отпущенное переднее окно
опускается под собственным весом слишком быстро.
Крепко удерживайте ручки обеими руками при закрыва

нии окна.

Можно задвинуть верхнюю часть переднего окна под крышу ка.
бины оператора.

Открывание

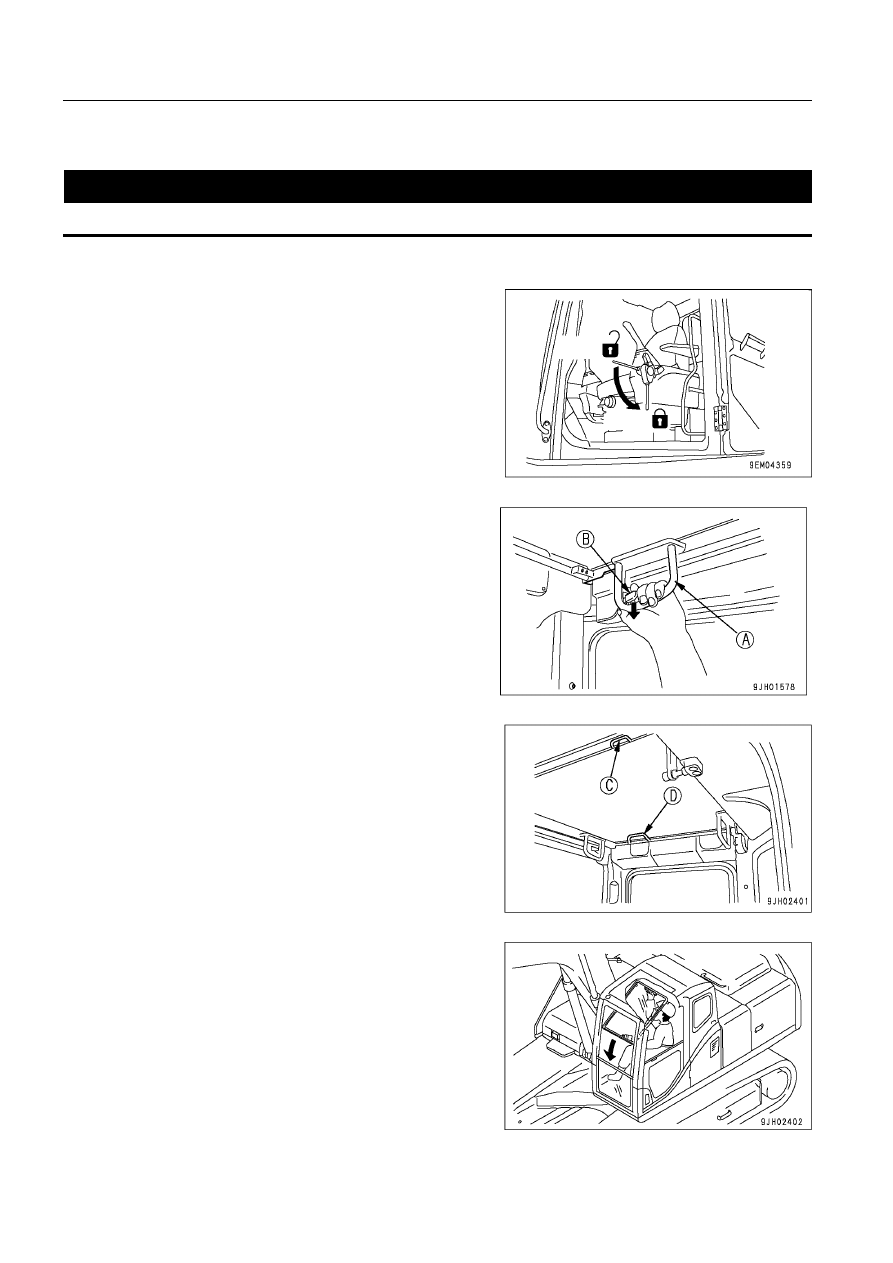

1. Установите рабочее оборудование на ровной горизонтальной

площадке и остановите двигатель.

2. Надежно зафиксируйте рычаг блокировки.
3. Убедитесь, что щетка стеклоочистителя находится в крайнем

правом положении.

Заблоки.
ровано

Разблоки.
ровано

3
38

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

4. Взявшись за ручки (A) в углах окна, потяните рычажок защел.

ки (B), чтобы открыть защелку в верхней части переднего
окна. В результате верхняя часть переднего окна приоткро.
ется.

5. Удерживая нижнюю ручку (С) левой рукой изнутри кабины

оператора, правой рукой возьмитесь за верхнюю ручку (D),
подтяните окно вверх и, прижав его к защелке (E) в задней
части кабины, надежно зафиксируйте.

3
39

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

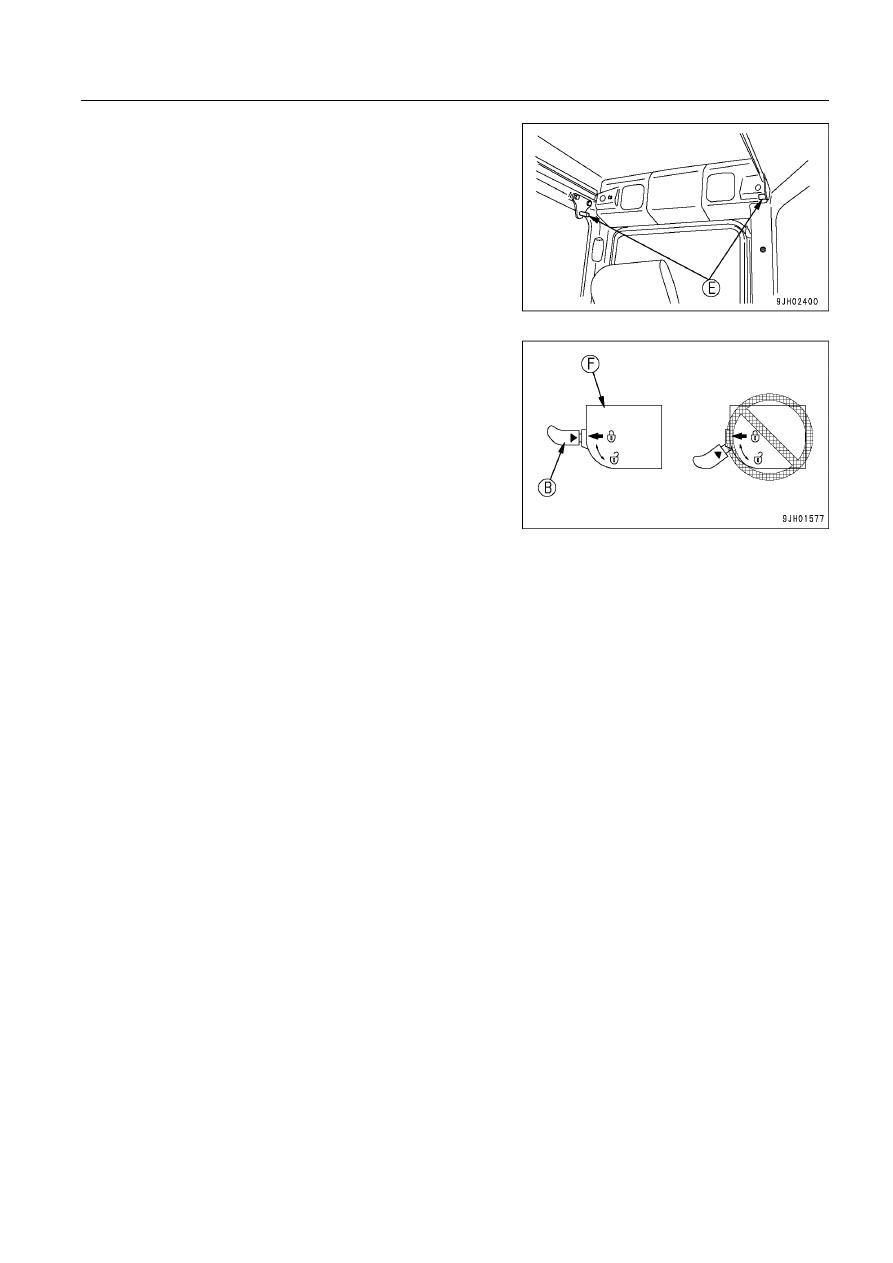

6. Убедитесь, что рычаг блокировки (B) надежно установлен в

положение ЗАБЛОКИРОВАНО.

•

Защелка зафиксирована, если стрелка на ее корпусе (F)
совпадает со стрелкой на рычажке (B) защелки.
Проверьте положения стрелок визуально.

•

Если стрелка на корпусе (F) защелки не совпадает со
стрелкой на рычажке (B) защелки, то защелка не закрыта.
Чтобы закрыть защелку, повторите действия, описанные
в пункте 5.

3
40

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

Закрывание

<

 ПРЕДУПРЕЖДЕНИЕ

При закрывании окна опускайте его медленно и осторожно, чтобы не прищемить себе руку.

1. Установите рабочее оборудование на ровной горизонтальной площадке и остановите двигатель.

2. Надежно зафиксируйте рычаг блокировки.

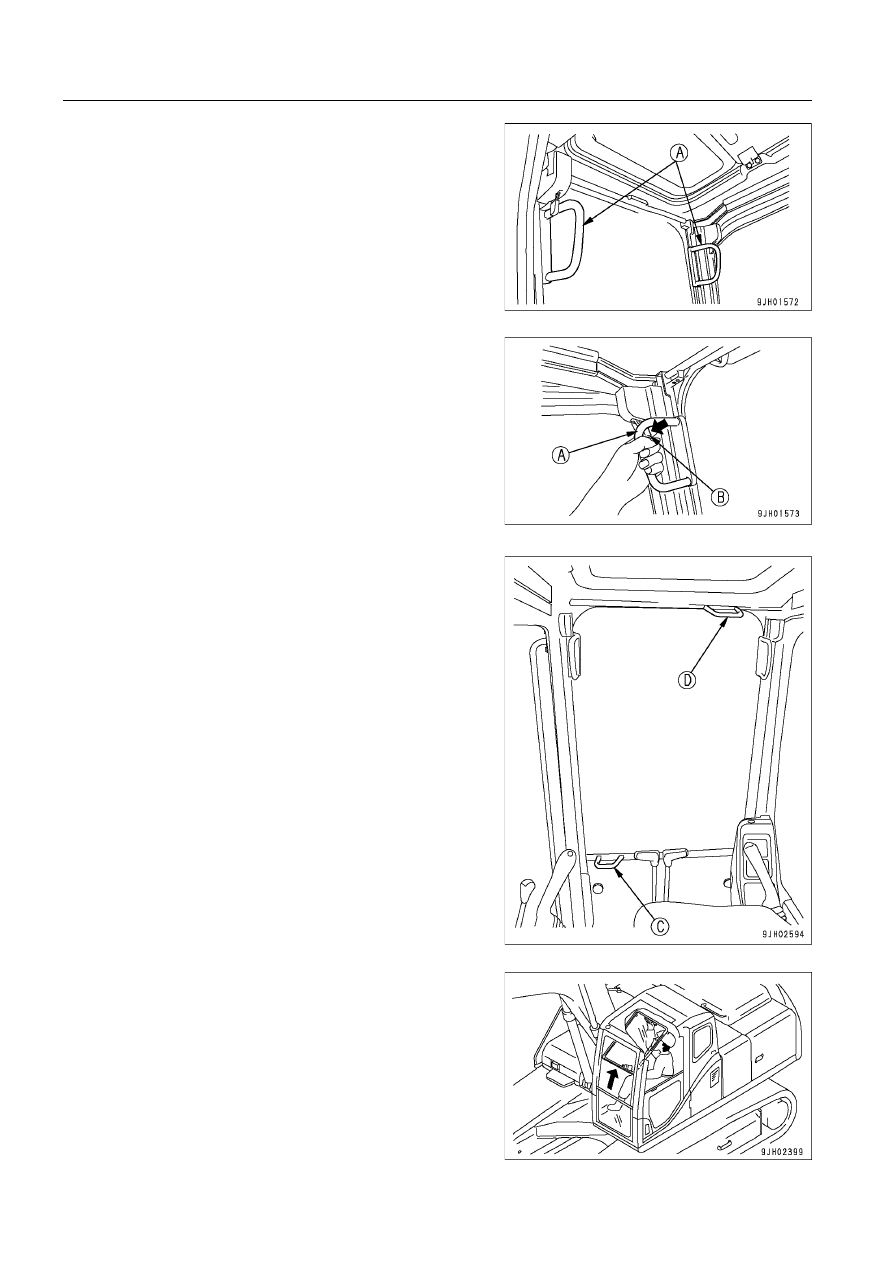

4. Возьмитесь за ручку (C) внизу переднего окна левой рукой, а

за ручку (D) вверху окна – правой, потяните вперед, затем
медленно опустите.

3. Возьмитесь за левую и правую ручки (A) и потяните рычажок

(B) защелки, чтобы открыть защелку.

Заблоки.
ровано

Разблоки.
ровано

3
41

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

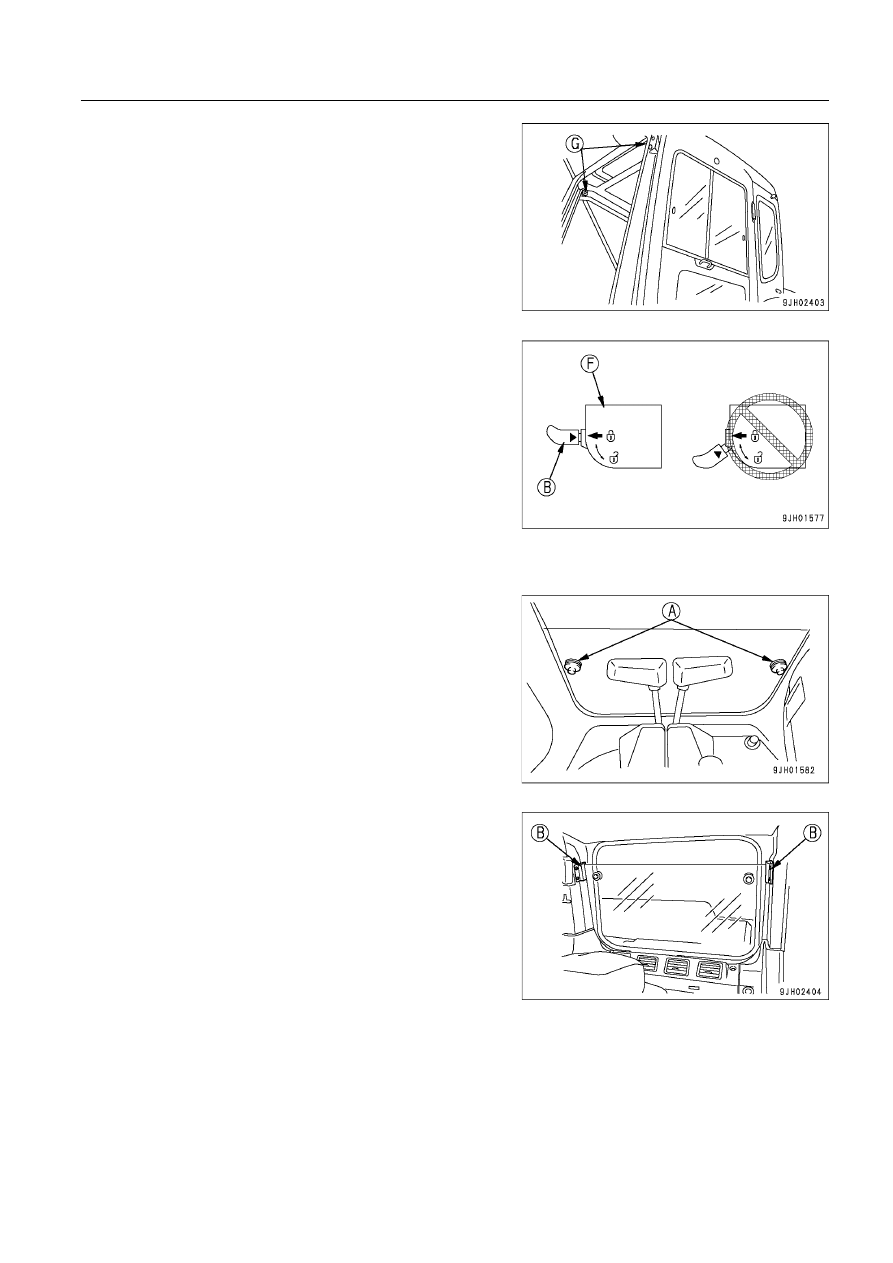

5. Когда низ окна достигнет верха нижнего окна, толкните верх.

нюю часть окна вперед, прижмите к левой и правой защел.
кам (G) и зафиксируйте.

6. Убедитесь, что рычаг блокировки (B) надежно установлен в

положение ЗАБЛОКИРОВАНО.

•

Защелка закрыта, если стрелка на ее корпусе (F)
совпадает со стрелкой на рычажке (B) защелки.
Проверьте положения стрелок визуально.

•

Если стрелка на корпусе (F) защелки не совпадает со
стрелкой на рычажке (B) защелки, то защелка не закрыта.
Чтобы закрыть защелку, повторите действия, описанные
в пункте 5.

.

Снятие переднего окна (нижняя часть)

1. Откройте переднее окно, затем возьмитесь за ручку (A), по.

тяните вверх и снимите нижнее окно.

2. Сняв нижнее окно, разместите его в задней части кабины опе.

ратора и надежно зафиксируйте левой и правой защелками (B).

•

При снятии окон всегда одной рукой держите стекло, а
другой открывайте защелку

3
42

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

АВАРИЙНЫЙ ВЫХОД ИЗ КАБИНЫ ОПЕРАТОРА

•

Если по какой.либо причине дверь кабины не открывается,
снимите заднее окно и воспользуйтесь им для аварийного вы.
хода.

•

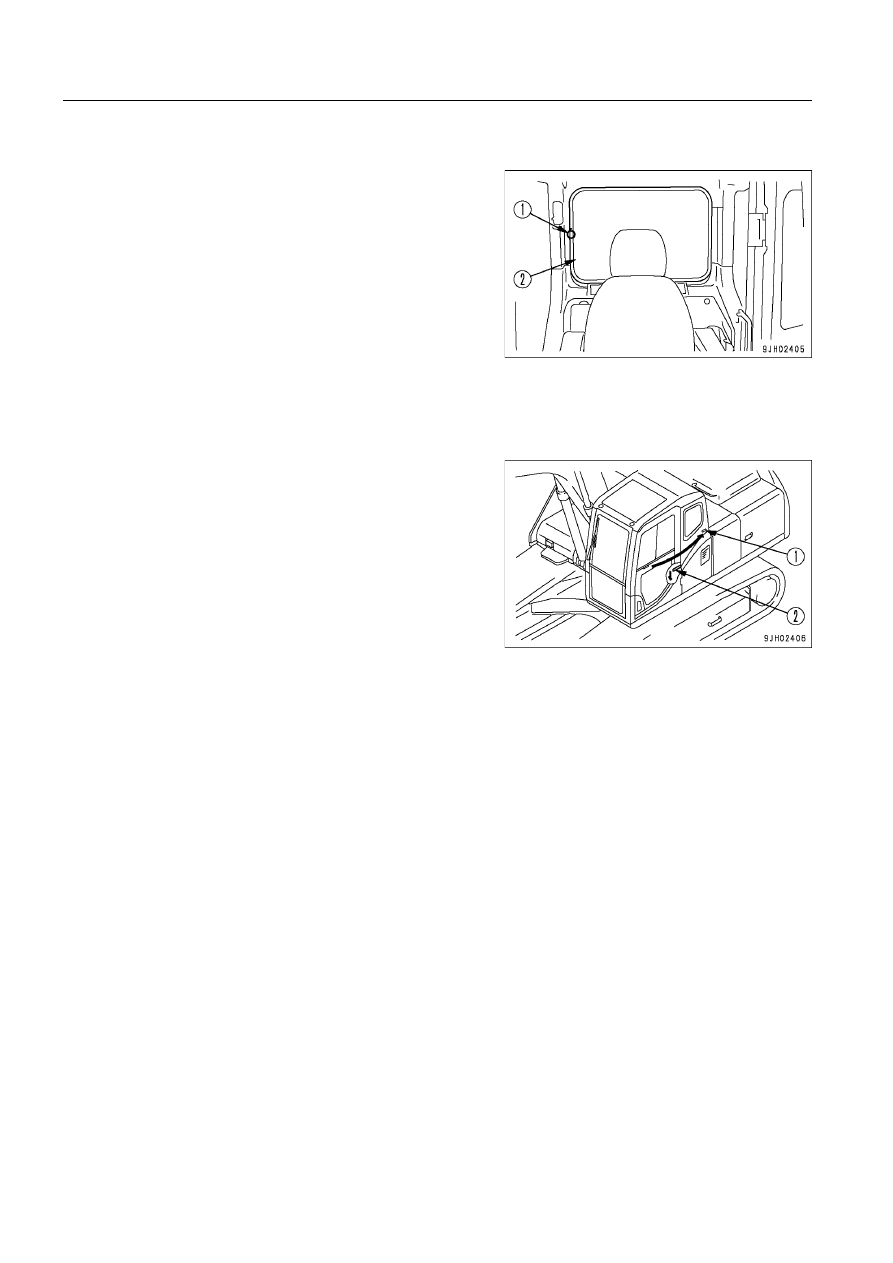

Снимите стекло заднего окна следующим образом.

1. Потяните за кольцо (1) и полностью снимите уплотнение (2)

с резиновой основы.

2. Резко надавите на угол стекла заднего окна, и вытолкните его

наружу.

•

Снимать заднее окно следует только в целях аварийного
выхода.

ДВЕРНОЙ ЗАМОК

Используйте дверной замок для фиксации открытой двери.

1. Чтобы зафиксировать дверь, прижмите ее к защелке (1).

2. Чтобы открыть замок, отожмите вниз кнопку (2) слева от си.

денья оператора – в результате защелка откроется.

3. При фиксации двери плотно прижмите ее к защелке.

3
43

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

КРЫШКИ, ЗАЩИТНЫЕ ПАНЕЛИ С ЗАМКАМИ

Замки установлены на заливной горловине топливного бака, за.
ливной горловине гидробака, кабине оператора, на капоте, крыш.
ке отсека аккумуляторной батареи, правой и левой дверях маши.
ны. Для открывания и закрывания крышек, дверей и защитных
панелей используйте пусковой ключ.

Вставьте ключ до упора, а затем поверните. Если повернуть ключ,
не вставив его до упора, то он может сломаться.

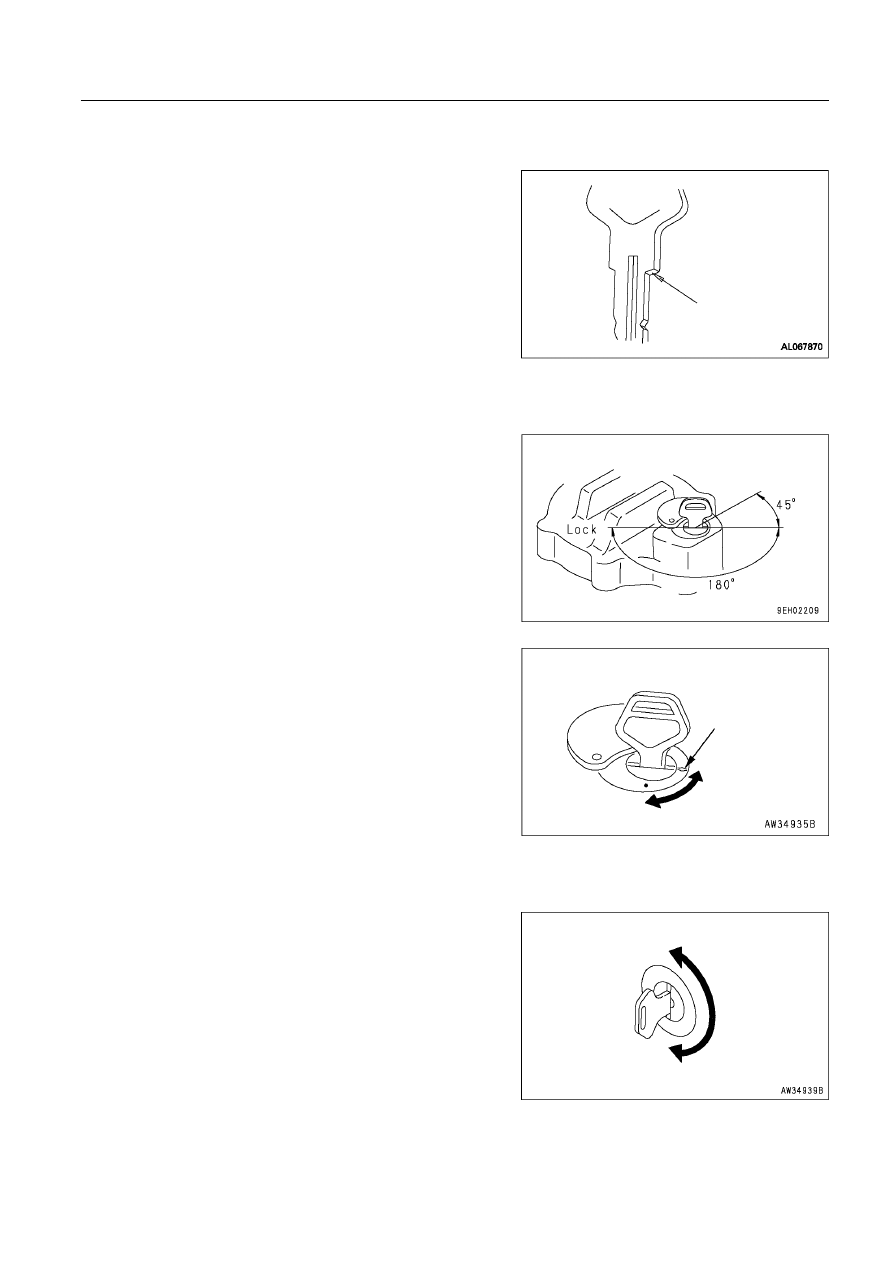

СПОСОБ ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ КРЫШКИ С ЗАМКОМ

Открывание
1. Вставьте пусковой ключ в замок.

2. Поверните пусковой ключ против часовой стрелки, совмести.

те замочную скважину с меткой на крышке и откройте крышку.

ПОЯСНЕНИЕ

•

Замок типа A используется для крышки топливного бака. За.
мок типа B используется для крышки гидробака.

•

Замок типа A допускает свободное вращение крышки в зак.
рытом положении. Когда крышка вращается, она не снимает.
ся с горловины бака. Поверните пусковой ключ против часо.
вой стрелки, совместите прорезь цилиндра замка с меткой
на крышке, затем медленно поверните крышку до щелчка.
Щелчок означает, что замок открылся и крышку можно снять.

Закрывание
1. Вверните крышку на место, затем вставьте ключ в замочную

скважину.

2. Поверните пусковой ключ по часовой стрелке, затем выньте.

ПОРЯДОК ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ ЗАЩИТНОЙ ПАНЕЛИ
С ЗАМКОМ

Чтобы открыть защитную панель (запертую на замок)
1. Вставьте пусковой ключ в замок.

2. Поверните ключ против часовой стрелки и откройте панель,

потянув за ее ручку.

Закрывание защитной панели
1. Закройте панель и вставьте ключ в замочную скважину.

2. Повернув ключ по часовой стрелке, извлеките его из замоч.

ной скважины.

Выступ

Тип А

Откры.
вание

Тип В

Установочная метка
на крышке

ЗАМОК ОТКРЫТ

ЗАМОК ЗАКРЫТ

ЗАМОК ОТКРЫТ

ЗАМОК ЗАКРЫТ

3
44

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

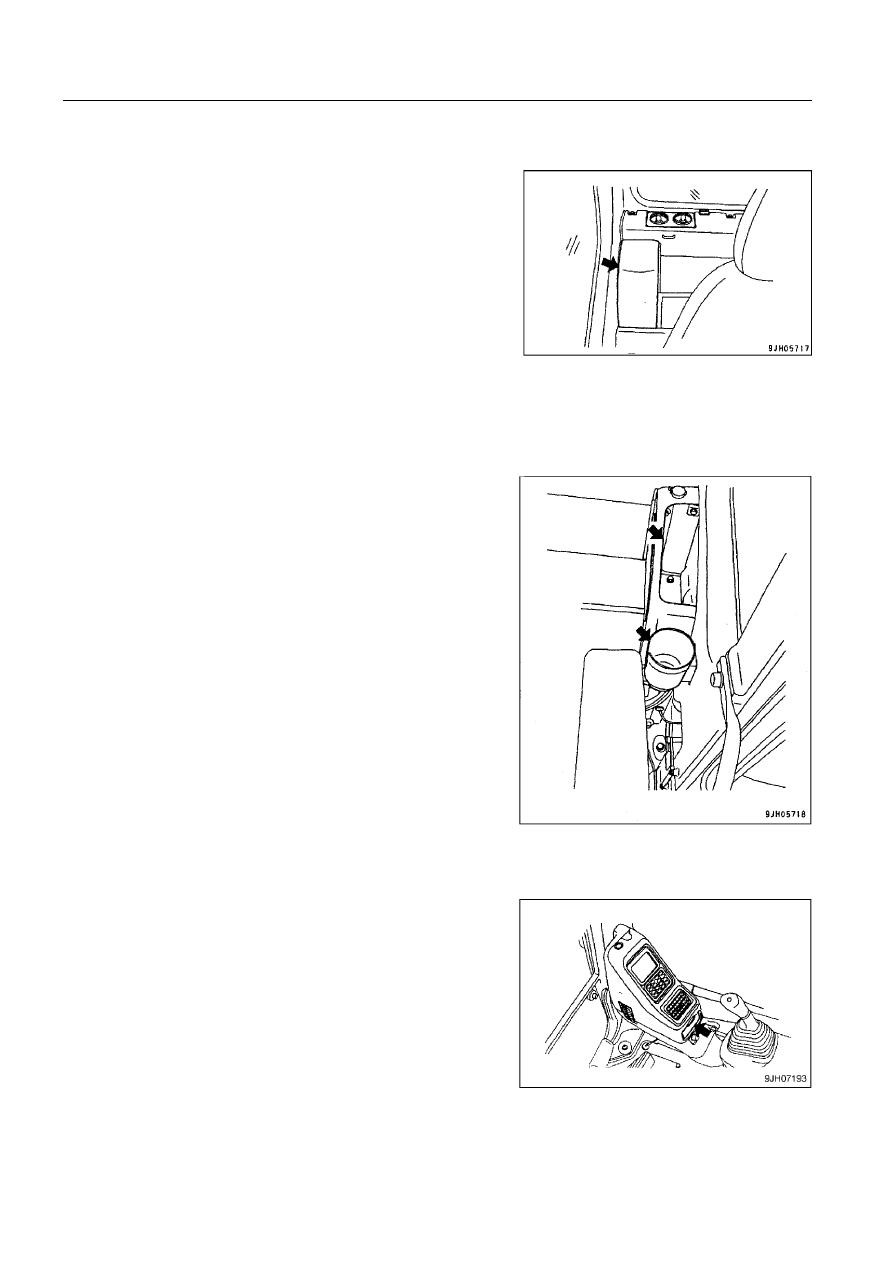

ОХЛАДИТЕЛЬ
НАГРЕВАТЕЛЬ НАПИТКОВ

Расположен справа за сиденьем оператора. Подключен к конди.
ционеру: нагревается, когда работает отопитель, и охлаждается,
когда работает кондиционер.

ПЕРЧАТОЧНЫЙ ЯЩИК

(Перед перчаточным ящиком отдельно установлен подстаканник.)

Он находится слева от сиденья оператора.

Храните Инструкцию по эксплуатации и техобслуживанию в этом
ящике, чтобы всегда иметь ее под рукой.

ПЕПЕЛЬНИЦА

Пепельница расположена под блоком системы контроля в пра.
вой передней части кабины оператора.

Обязательно убедитесь, что сигарета потушена, затем положите
ее в пепельницу и закройте крышку.
