345

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

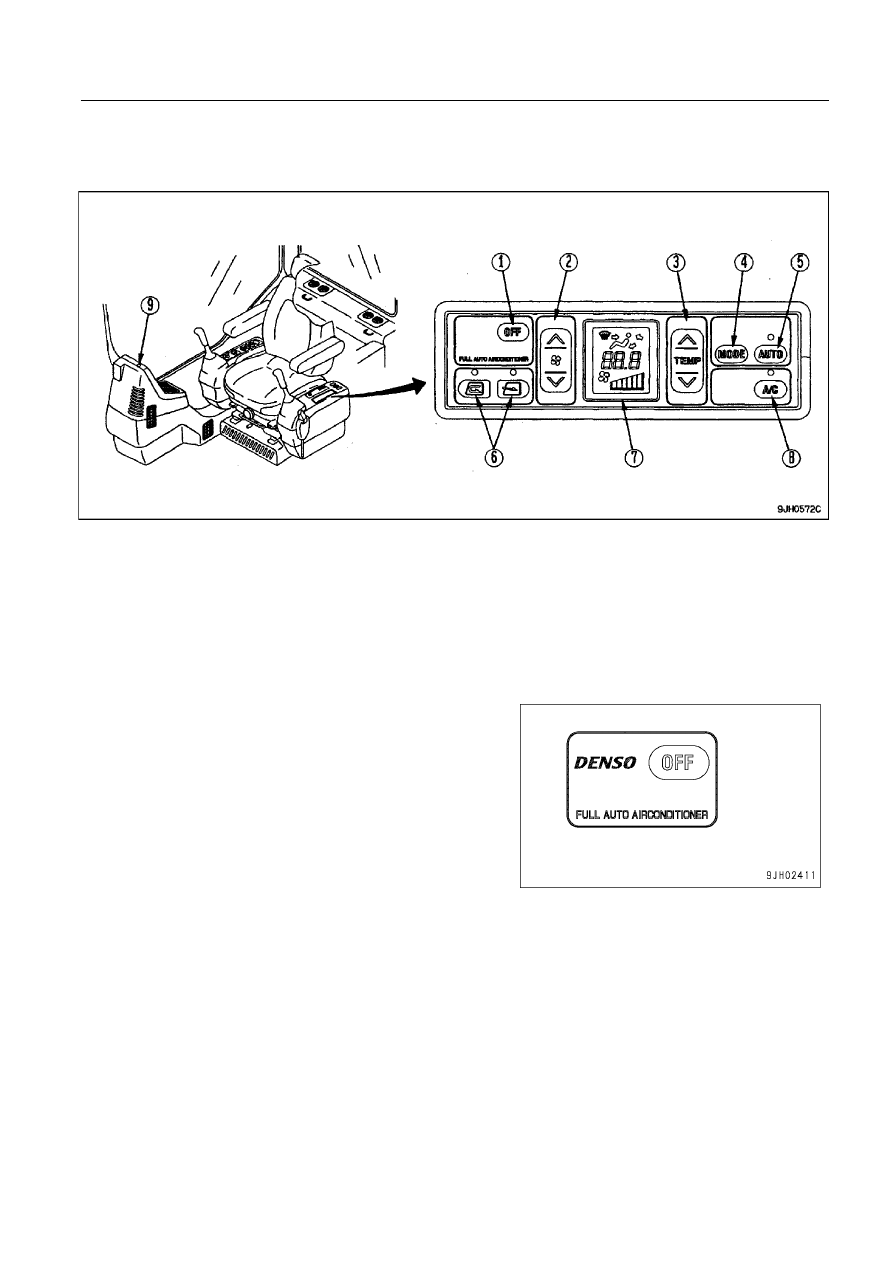

ОРГАНЫ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ

ПАНЕЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ

(1) Включатель ПИТАНИЯ
(2) Переключатель частоты вращения вентилятора
(3) Регулятор температуры
(4) Переключатель направления потока воздуха
(5) Включатель АВТОМАТИЧЕСКОГО режима

(6) Переключатель режимов ЗАБОР НАРУЖНОГО

ВОЗДУХА / РЕЦИРКУЛЯЦИЯ

(7) Панель контрольной индикации
(8) Включатель кондиционера
(9) Датчик солнечного света

ВЫКЛЮЧАТЕЛЬ

Выключатель (1) предназначен для прекращения работы венти.
лятора и кондиционера.

•

После нажатия на выключатель (1) установленная темпера.
тура и схема обдува отображаются на дисплее (7), лампы над
переключателем автоматического режима (5) и включателем
кондиционера (8) гаснут, и кондиционер выключается.

346

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

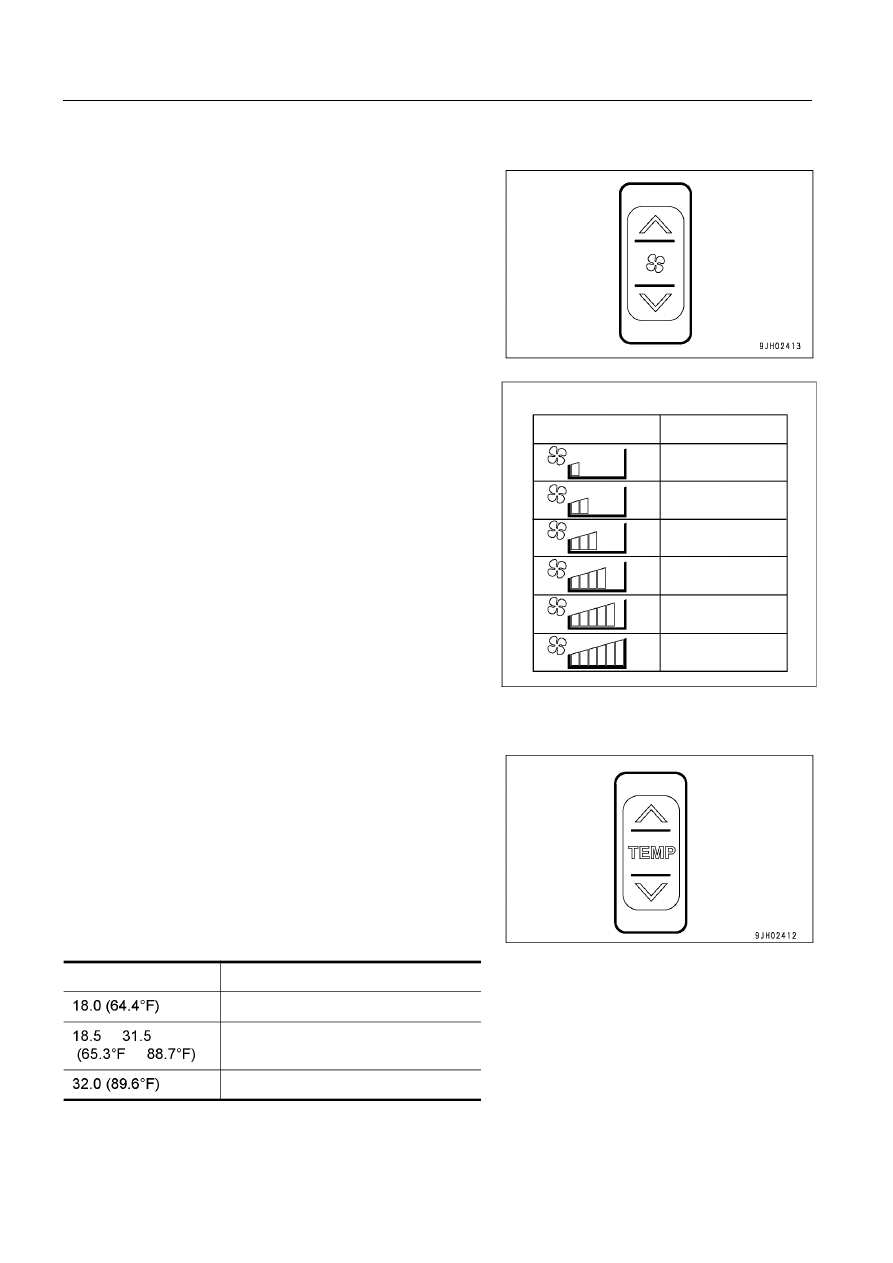

ПЕРЕКЛЮЧАТЕЛЬ ЧАСТОТЫ ВРАЩЕНИЯ ВЕНТИЛЯТОРА

Переключатель (2) используется для регулировки скорости по.
тока воздуха.

Для регулировки скорости воздушного потока предусмотрено
6 уровней.

•

Нажимайте на верхнюю часть переключателя для усиления
потока воздуха, для ослабления потока нажимайте на ниж.
нюю часть.

•

В автоматическом режиме скорость подачи воздуха регули.
руется автоматически.

РЕГУЛЯТОР ТЕМПЕРАТУРЫ

Регулятор (3) используется для регулировки температуры внут.
ри кабины. Температуру можно варьировать в пределах 18 . 32°C.

•

Нажимайте на верхнюю часть регулятора для увеличения за.
данной температуры, для уменьшения заданной температу.
ры нажимайте на его нижнюю часть.

•

Обычно температуру устанавливают на 25°C.

•

Температура регулируется с шагом 0,5°C.

<Индикация на контрольной панели и ее значение>

Индикация (°C)

Установленная температура

Максимальное охлаждение

Приведение температуры внутри кабины
в соответствие с заданной температурой

Максимальный нагрев

<Индикация дисплея и скорость подачи воздуха>

ЖК.дисплей

Скорость подачи

воздуха

"Низкая" скорость по.
дачи воздуха

Скорость подачи воз.
духа "средняя 1"

Скорость подачи воз.
духа "средняя 2"

Скорость подачи воз.
духа "средняя 3"

Скорость подачи воз.
духа "средняя 4"

Скорость подачи воз.
духа "высокая"

347

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

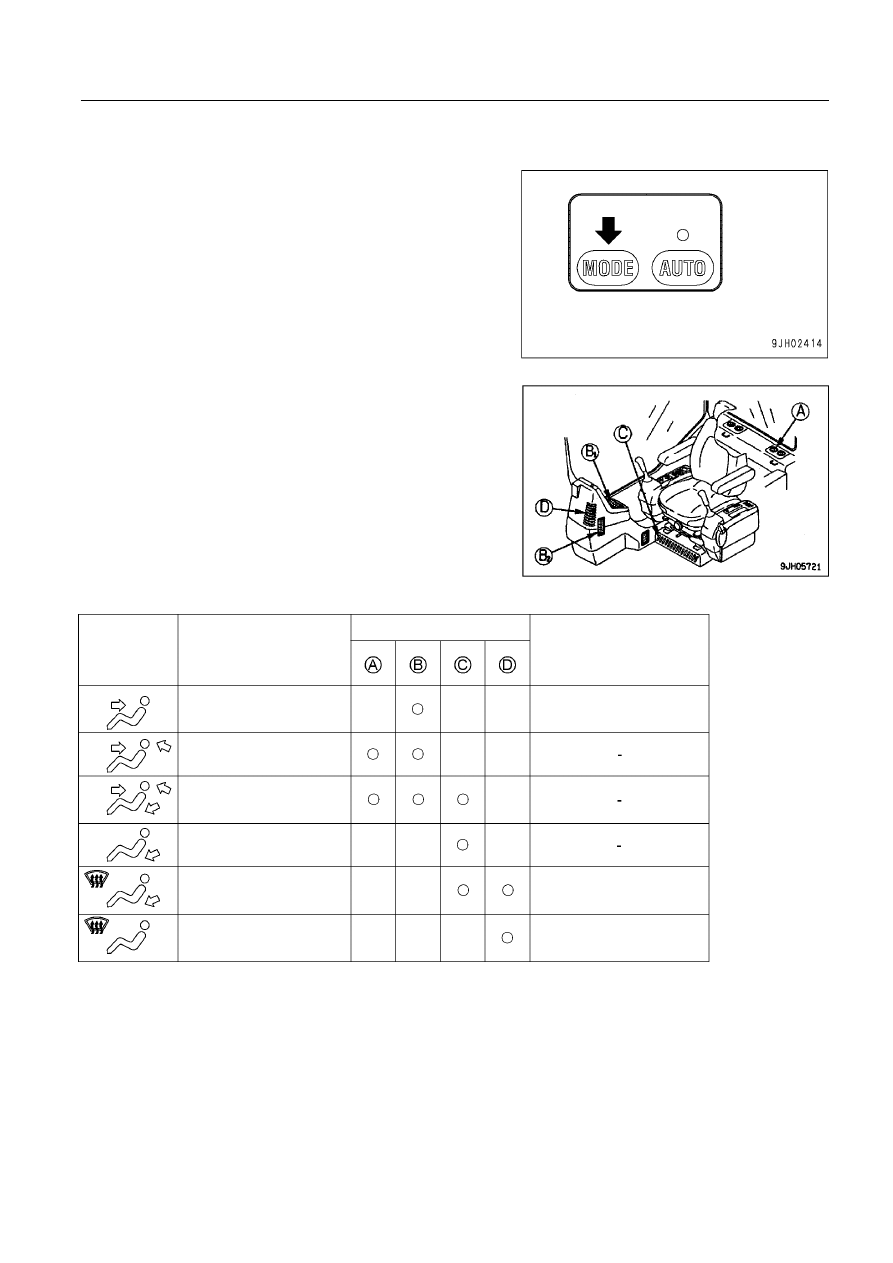

ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА

Переключатель (4) предназначен для выбора схемы обдува.

•

При нажатии на переключатель (4) индикация на дисплее (7)
меняется, и воздух подается через указанные на дисплее
дефлекторы.

•

Если установлен автоматический режим, то дефлекторы вы.
бираются автоматически.

(A): Дефлекторы для обдува сзади (4 точки)

(B1): Дефлектор для обдува лица (1 точка)

(B2): Дефлектор для обдува переднего окна (1 точка)

(C): Дефлектор для обдува ног (1 точка)

(D): Дефлектор для обдува переднего окна (1 точка)

•

Дефлектор для обдува переднего окна (B2) открывается и
закрывается вручную.

ЖК.дисплей

Схема обдува

Дефлекторы для обдува
спереди

Дефлекторы для обдува
спереди и сзади

Дефлекторы для обдува
спереди, сзади и обдува ног

Дефлектор для обдува ног

Дефлектор для обдува ног
Дефлектор дефростера

Дефлектор дефростера

Дефлектор

Примечания

Автоматический режим
не предусмотрен

348

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

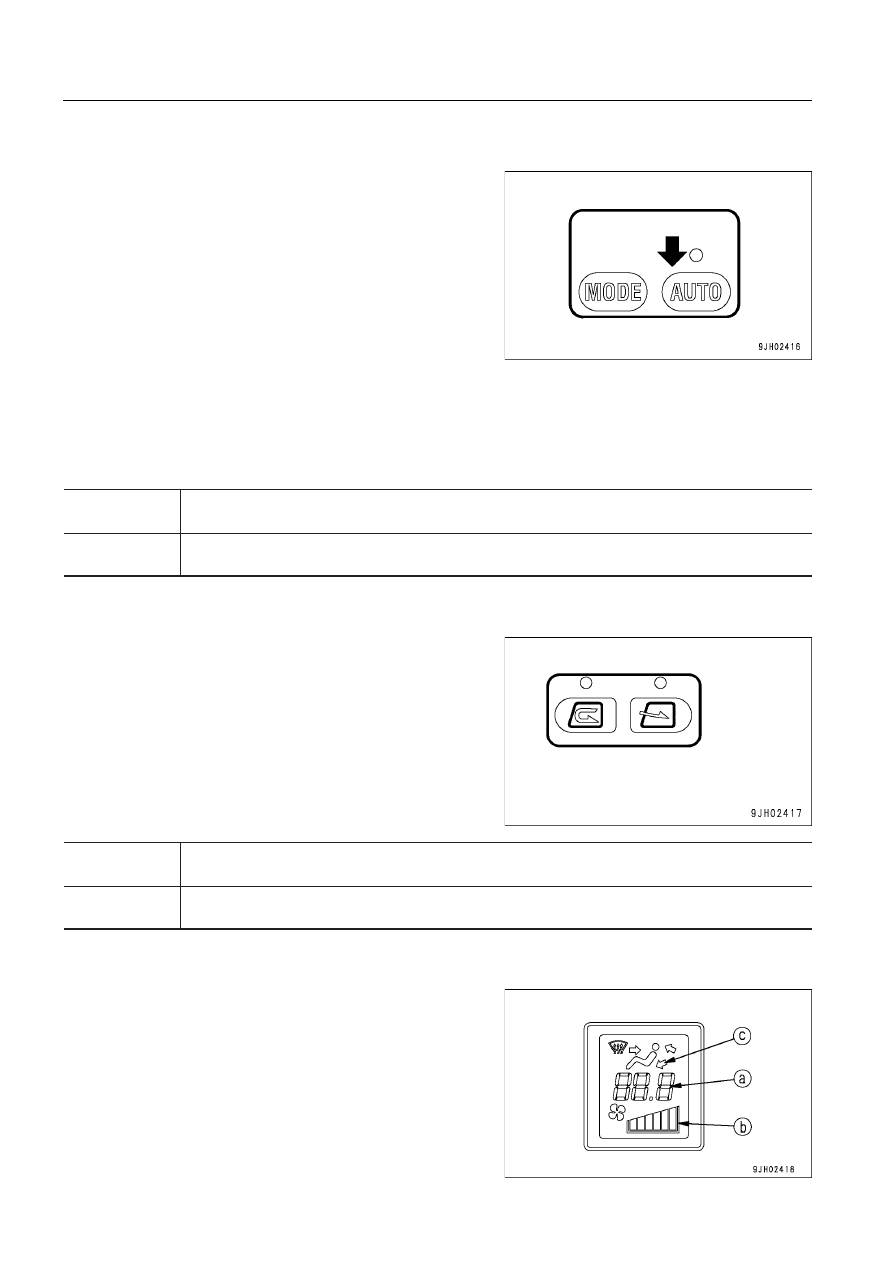

ВКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКОГО РЕЖИМА

При помощи включателя (5) автоматически, с учетом заданной
температуры, выбираются скорость подачи воздуха, схема обду.
ва и воздухозаборный режим (РЕЦИРКУЛЯЦИЯ / ЗАБОР НАРУЖ.
НОГО ВОЗДУХА).

Он также служит для включения и отключения кондиционера.

•

После нажатия на включатель автоматического режима (5)
над ним загорается контрольная лампа.

•

Как правило, следует нажать на этот переключатель, затем ре.
гулятором (3) температуры установить желаемую температу.
ру и включить автоматический режим работы кондиционера.

•

При переключении из автоматического режима в ручной мож.
но использовать данный переключатель для изменения ско.
рости подачи воздуха, выбора режима обдува и режима за.
бора воздуха (РЕЦИРКУЛЯЦИЯ / ЗАБОР НАРУЖНОГО ВОЗДУ.
ХА). При работе в ручном режиме лампа в верхней части пе.
реключателя автоматического режима гаснет.

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ ЗАБОРА НАРУЖНОГО ВОЗДУХА / РЕЦИРКУЛЯЦИИ

Переключатель (6) предназначен для переключения между режи.
мом рециркуляции воздуха внутри кабины и режимом забора на.
ружного воздуха.

•

Если нажать на переключатель (6), то контрольная лампа над
переключателем загорится, указывая на то, что идет венти.
ляция.

•

В автоматическом режиме переключение между рециркуля.
цией находящегося внутри кабины воздуха (РЕЦИРКУЛЯЦИЯ)
и подачей наружного воздуха (ЗАБОР НАРУЖНОГО ВОЗДУ.
ХА) осуществляется автоматически.

ДИСПЛЕЙ

Дисплей отображает установки температуры (a), скорость пода.
чи воздуха (b) и схему работы дефлекторов (c).

•

При нажатии на выключатель (1) индикация заданной темпе.
ратуры (a) и скорости подачи воздуха (b) гаснет, и кондицио.
нер выключается.

л
а

349

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

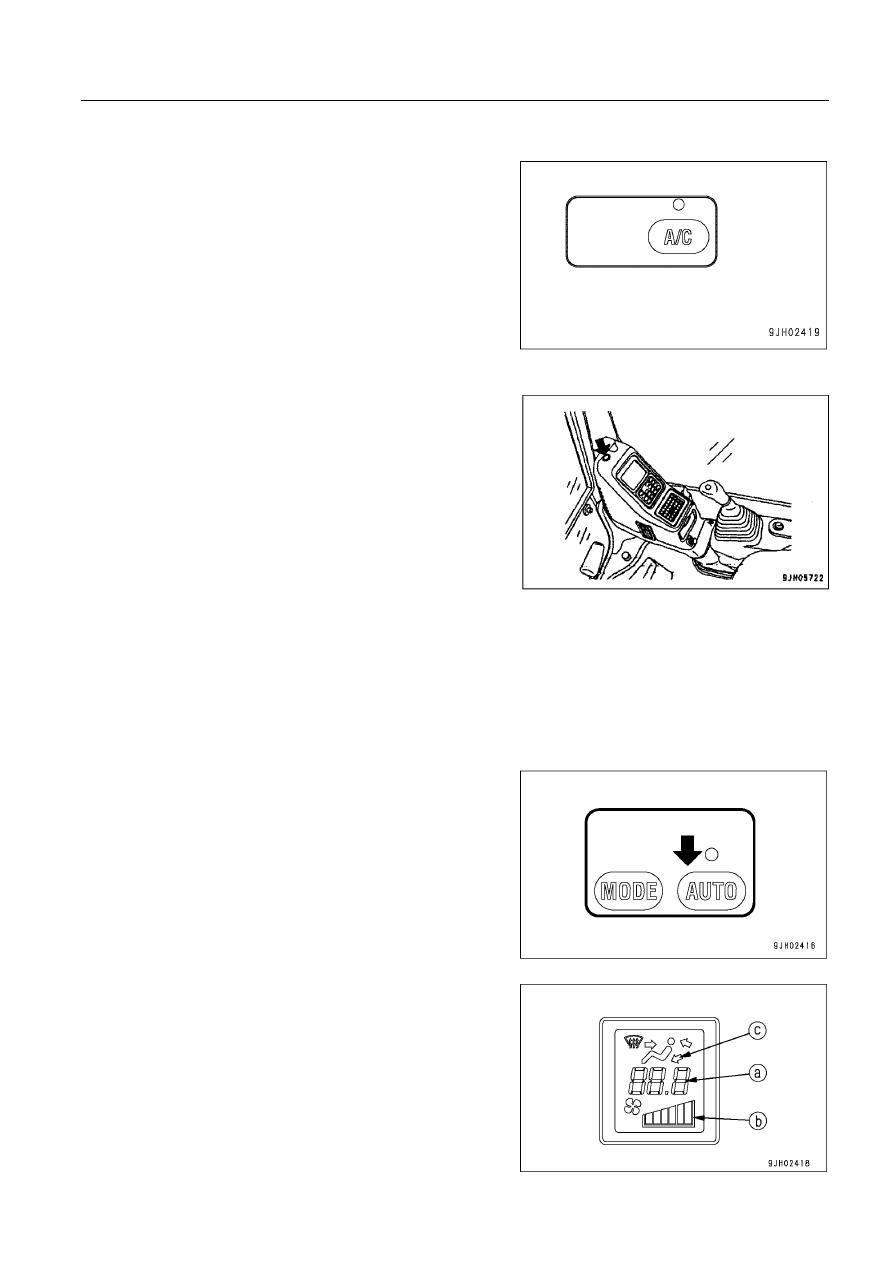

ВКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

Включатель (8) используется для включения или выключения кон.
диционера (охлаждение, осушение, нагрев воздуха).

•

Если включить вентилятор (дисплей отображает (b)) и нажать
на кнопку включателя кондиционера (8), то кондиционер
включится, загорится контрольная лампа над включателем
кондиционера, и кондиционер начнет работать. Если вновь
нажать на кнопку и перевести ее в положение OFF, то лампа
над включателем погаснет.

•

Кондиционер не может работать при выключенном вентиля.
торе.

ДАТЧИК СОЛНЕЧНОГО СВЕТА

Датчик (9) автоматически регулирует скорость подачи воздуха из
дефлекторов с учетом силы солнечных лучей. Помимо этого, он
заранее автоматически определяет изменения температуры
внутри кабины, обусловленные изменениями в силе солнечных
лучей, и автоматически подстраивает температуру.

ПОРЯДОК ЭКСПЛУАТАЦИИ

Кондиционер может работать в режимах автоматического или ручного управления. Выберите нужный режим.

АВТОМАТИЧЕСКИЙ РЕЖИМ

1. Установите включатель режима автоматического управления

(5) в положение ON.

•

При этом над включателем (5) загорится лампа.

•

На контрольной панели отображаются заданная температу.
ра (a) и скорость подачи воздуха (b).

350

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

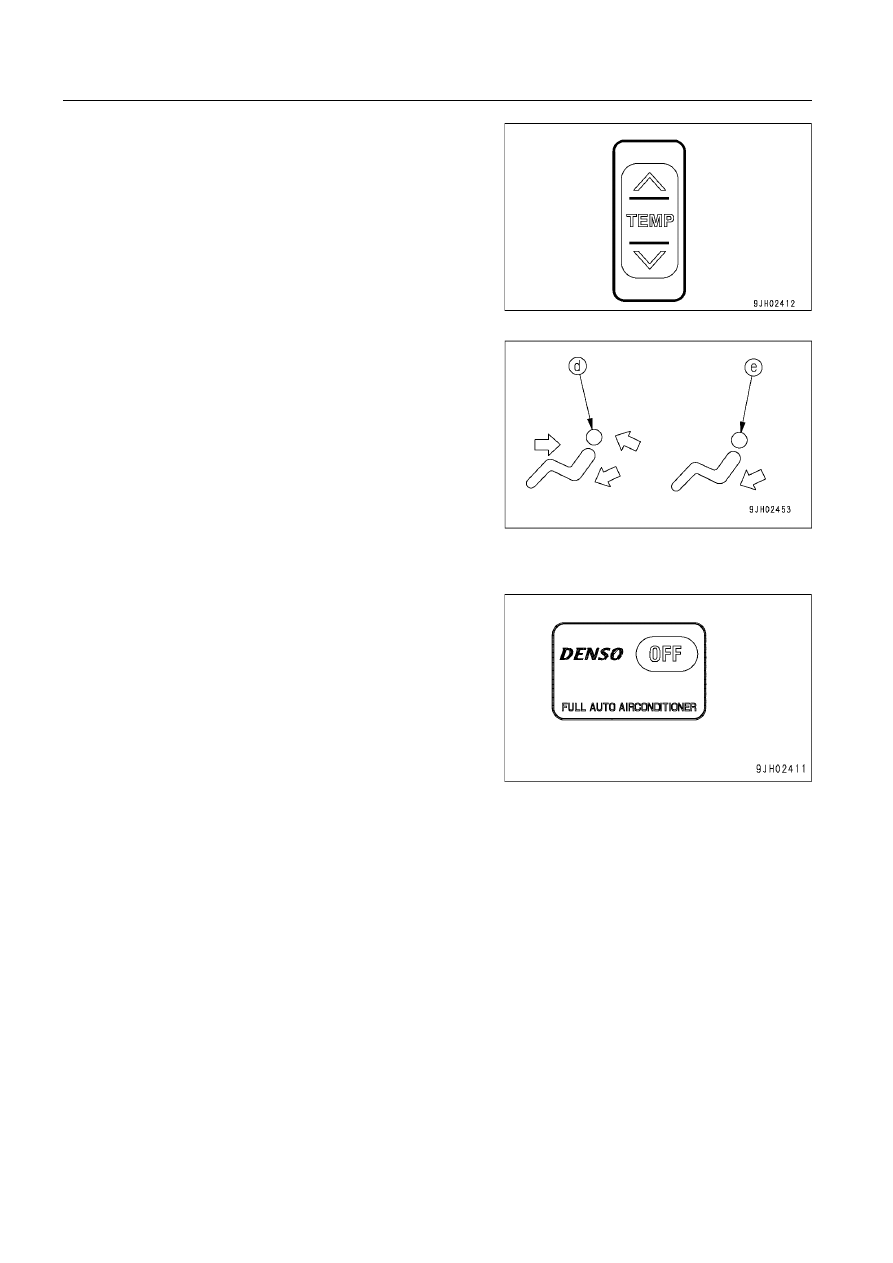

2. Регулятором температуры (3) установите желаемую темпе.

ратуру. Скорость подачи воздуха, схема обдува и режим ре.
циркуляции или забора наружного воздуха выбираются ав.
томатически в соответствии с заданной температурой, и кон.
диционер работает автоматически, поддерживая заданную
температуру.

ПОЯСНЕНИЕ
Если на дисплее (c) отображается схема обдува (d) или (e), а тем.
пература охлаждающей жидкости двигателя понижена, то ско.
рость подачи воздуха автоматически ограничивается, чтобы не
допустить подачи через дефлекторы холодного воздуха.

Нажмите на выключатель OFF (1). Индикация заданной темпера.
туры (a), скорости подачи воздуха (b) и лампы над включателем
автоматического режима (5) и включателем кондиционера (8)
гаснут, и кондиционер выключается.

ВЫКЛЮЧЕНИЕ АВТОМАТИЧЕСКОГО РЕЖИМА

351

ЭКСПЛУАТАЦИЯ

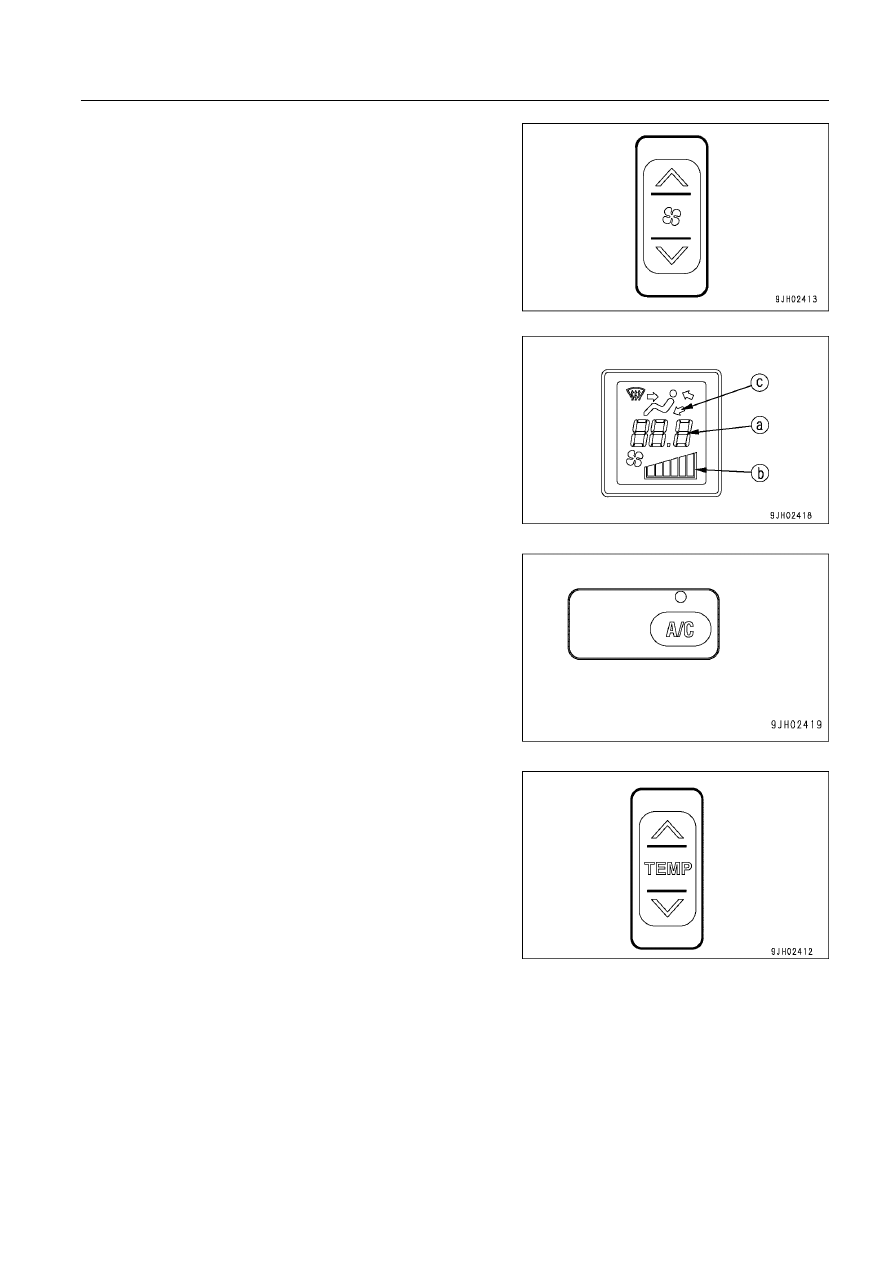

РУЧНОЙ РЕЖИМ

1. Нажмите на переключатель (2) частоты вращения вентиля

тора и отрегулируйте скорость подачи воздуха. При этом
убедитесь, что установки температуры (a) и скорости пода
чи воздуха (b) отображаются на дисплее.

2. Переведите включатель кондиционера (8) в положение ON.

Убедитесь, что загорелась контрольная лампа над включа
телем кондиционера.

3. При помощи регулятора температуры отрегулируйте тем

пературу внутри кабины.

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

352

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

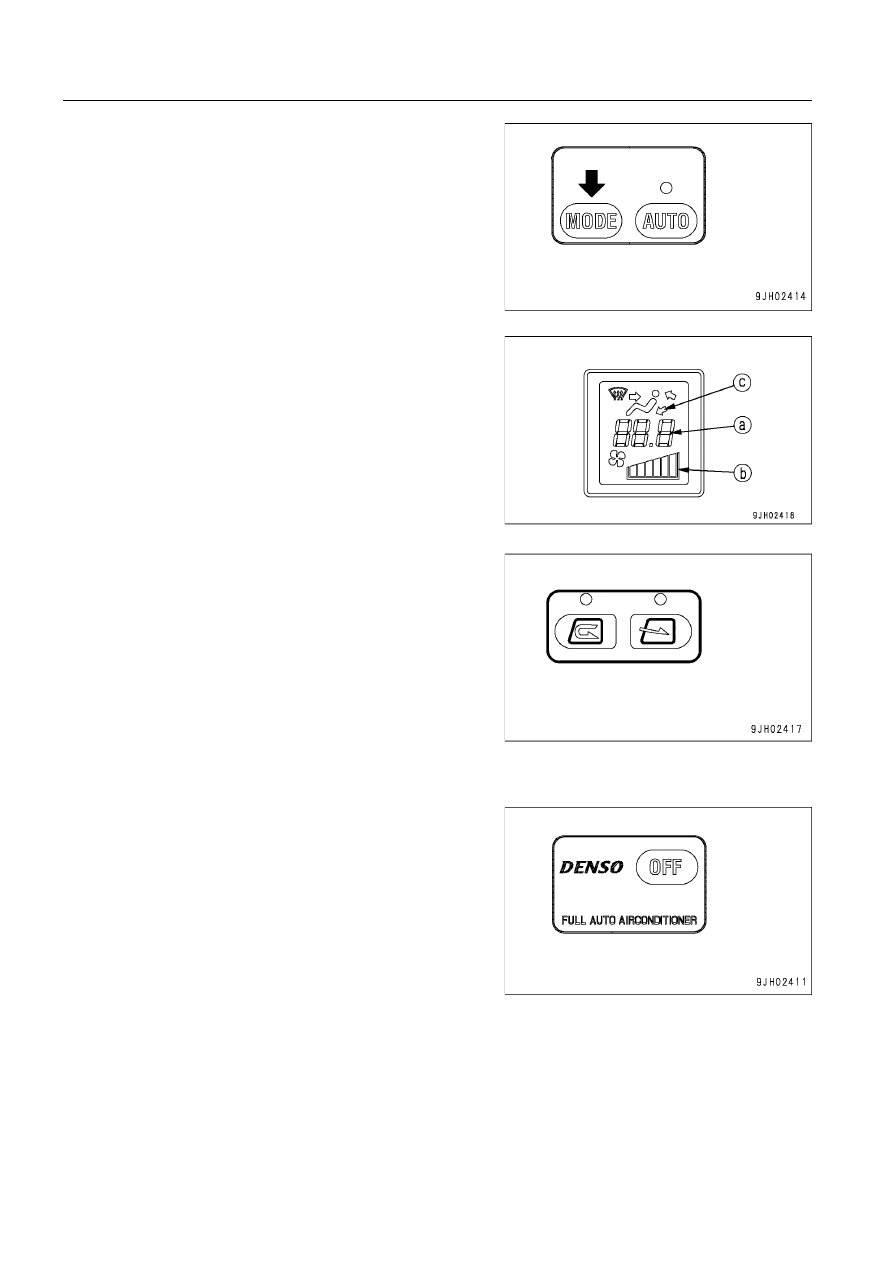

4. Нажимая на переключатель направления потока воздуха (4),

выберите по своему желанию дефлекторы.
После этого индикация схемы обдува (c) изменится в соот
ветствии со сделанным выбором.

5. При помощи переключателя РЕЦИРКУЛЯЦИЯ / ЗАБОР НА

РУЖНОГО ВОЗДУХА (6) выберите режим рециркуляции воз
духа внутри кабины (РЕЦИРКУЛЯЦИЯ) или режим забора на
ружного воздуха (НАРУЖНЫЙ ВОЗДУХ)

ВЫКЛЮЧЕНИЕ РУЧНОГО РЕЖИМА

Нажмите на выключатель OFF (1). Индикация заданной темпе
ратуры (a), скорости подачи воздуха (b) и лампы над включате
лем автоматического режима (5) и включателем кондиционера
(8) гаснут, и кондиционер выключается.
