Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР GALEO PC360-7. Руководство - часть 10

3
21

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

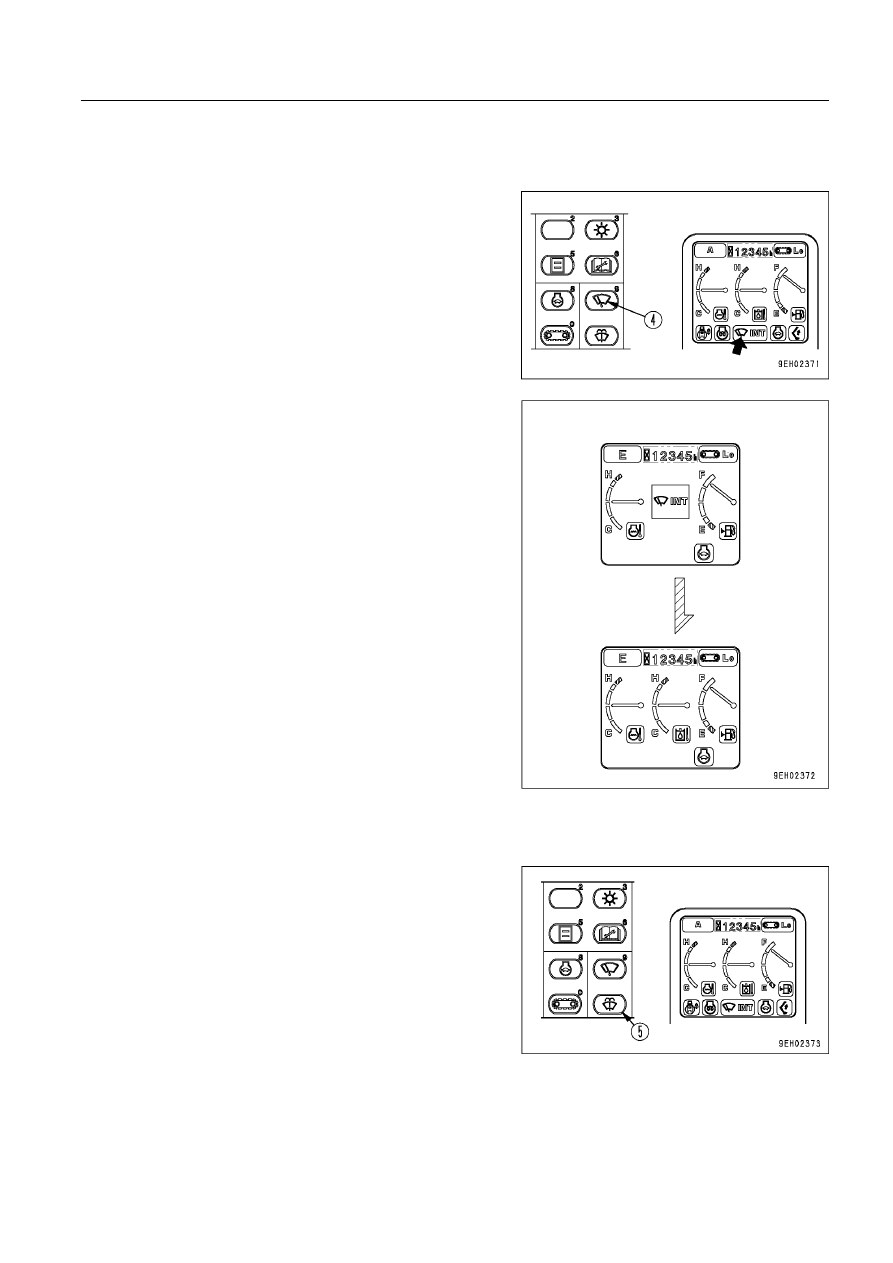

ВКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ

Кнопка (4) включает стеклоочиститель лобового стекла.

При каждом нажатии на кнопку режим работы стеклоочистите.
ля меняется следующим образом: ON

→

 INT

→

 остановка (OFF).

Включена индикация ON

: стеклоочиститель работает не.

прерывно.

Включена индикация INT

:  стеклоочиститель работает с

перерывами.

Контрольная лампа не горит : стеклоочиститель останавлива.

ется

ПОЯСНЕНИЕ
Каждый раз при нажатии на кнопку стеклоочистителя режим
его работы отображается в центре дисплея контрольной па.
нели. Через 2 секунды на дисплее восстанавливается экран
стандартной индикации.

ВКЛЮЧАТЕЛЬ СТЕКЛООМЫВАТЕЛЯ

При удержании этого включателя (5) в нажатом положении
стеклоомывающая жидкость будет разбрызгиваться на пере.
днее стекло. Если отпустить включатель, разбрызгивание пре.
кратится.

•

Если удерживать включатель (5) при остановленном стек.
лоочистителе, то стеклоомывающая жидкость будет раз.
брызгиваться на стекло, и стеклоочиститель начнет рабо.
тать непрерывно. После отпускания включателя (5) стек.
лоочиститель проработает еще 2 цикла и после этого ос.
тановится.

•

Если удерживать кнопку (5) в нажатом положении при ра.
боте стеклоочистителя в прерывистом режиме, то омы.
вающая жидкость начнет разбрызгиваться на стекло, а
стеклоочиститель заработает в непрерывном режиме.
Если отпустить включатель (5), стеклоочиститель прора.
ботает еще 2 цикла, после чего вернется в режим преры.
вистой работы.

Индикация на дисплее

контрольной панели

Индикация на дисплее

контрольной панели

Индикация на дисплее

контрольной панели

2 сек

3
22

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

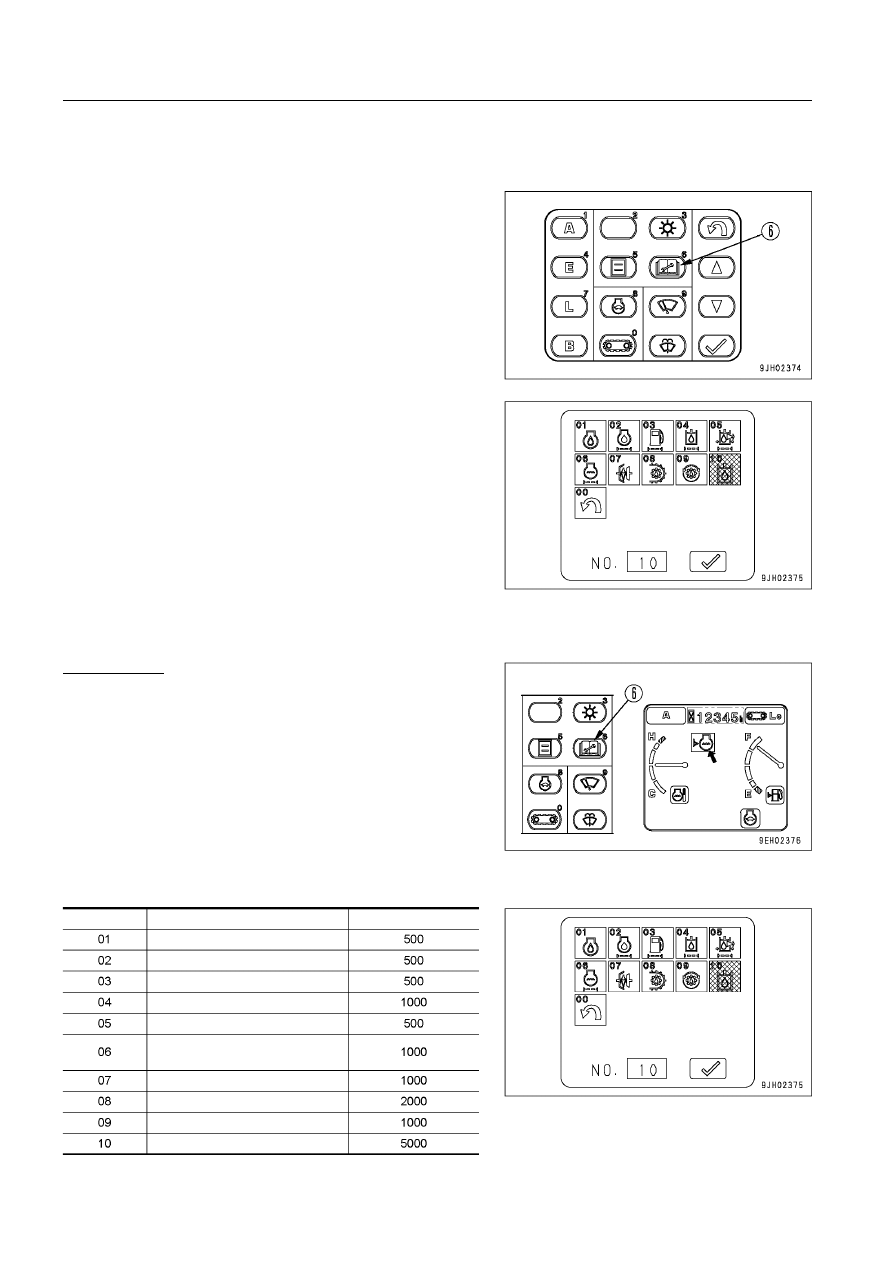

КНОПКА ТЕХОБСЛУЖИВАНИЯ

•

Кнопка (6) используется для проверки времени, оставшего.
ся до проведения очередного техобслуживания.

•

При нажатии на кнопку (6) на дисплее появляется экран тех.
обслуживания, показанный на рисунке справа.

Время, оставшееся до очередного техобслуживания, опре.
деляется по цвету соответствующей контрольной лампы.
Проверив срок техобслуживания, проведите необходимое те.
хобслуживание.

Белый цвет контрольной лампы

: до  проведения техобслужи.

вания осталось более 30 мо.
точасов.

Желтый цвет контрольной лампы : до проведения техобслужи.

вания осталось менее 30 мо.
точасов.

Красный цвет контрольной лампы: срок проведения очередного

техобслуживания истек.

ПРИМЕЧАНИЕ
1. Если при запуске двигателя или во время работы маши

ны индикация дисплея меняется на предупреждающий
экран техобслуживания, то немедленно прекратите ра

боту. В этом случае контрольная лампа, соответствующая
экрану техобслуживания, загорается красным цветом.

2. Нажмите на кнопку (6), чтобы вывести на дисплей экран

техобслуживания, и проверьте состояние остальных
контрольных ламп.

3. Если красным цветом загорается еще одна контрольная

лампа, то проведите и техобслуживание соответствую

щего ей компонента системы.

•

Информация, отображаемая на экране техобслуживания.

Если желательно изменить установленное значение периодичности техобслуживания – обратитесь к дистрибьютору фирмы Komatsu.

Позиция техобслуживания

Замена масла в двигателе

Замена масляного фильтра двигателя

Замена топливного фильтра

Замена масляного фильтра гидросистемы

Замена сапуна гидробака

Замена предохранителя от коррозии

(только для экспортных машин)

Проверка уровня масла в картере

демпфера, долив масла

Замена масла в картере конечной передачи

Замена масла в картере редуктора

поворота платформы

Замена масла гидросистемы

Стандартный срок

техобслуживания (моточасы)

№ контрольной

лампы

Индикация на дисплее

контрольной панели

3
23

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

•

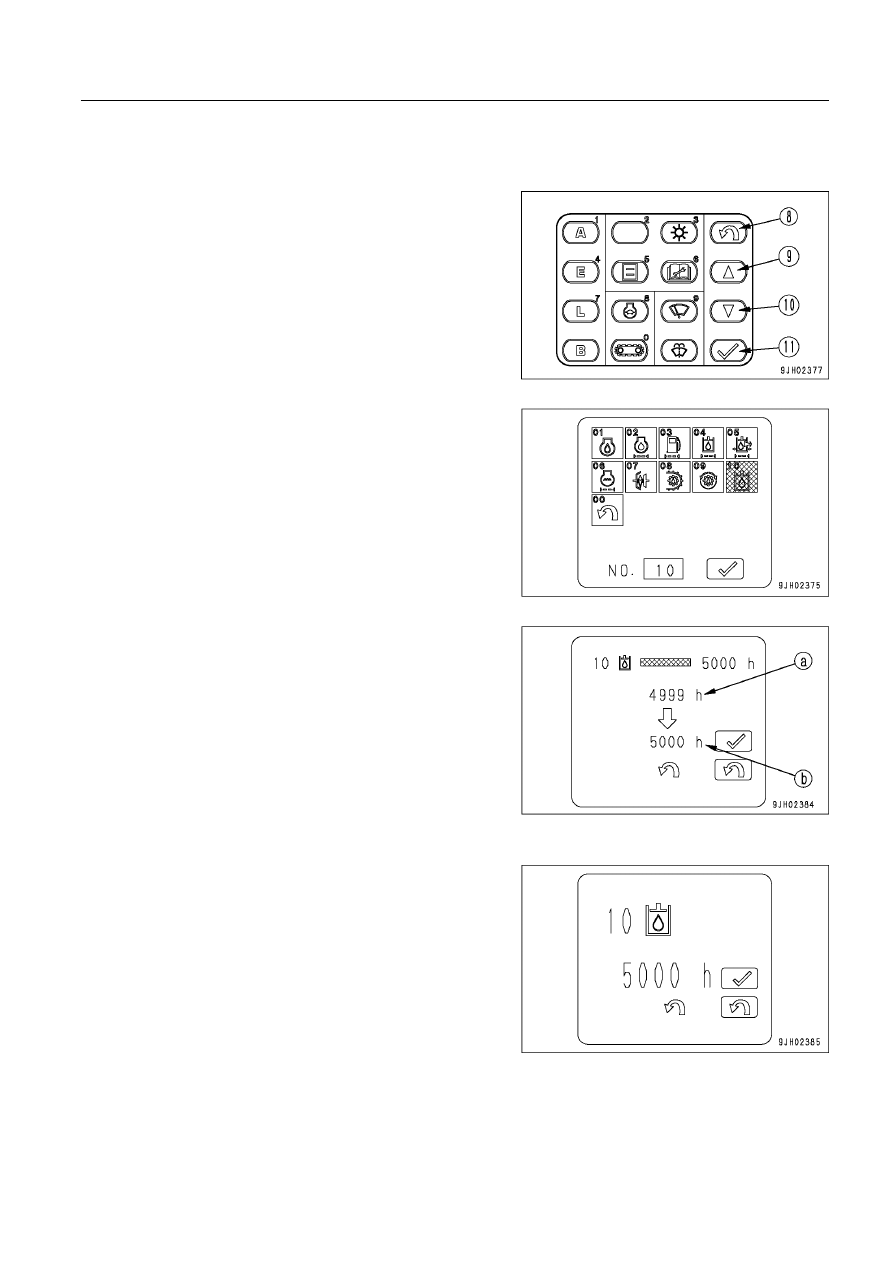

Оставшееся до техобслуживания время определяется следу.
ющим образом.

1. Обратитесь к экрану техобслуживания, нажмите на кнопку

"перемещение вверх" (9) или "перемещение вниз" (10), вхо.
дящую в группу переключателей блока контроля, и выберите
позицию для проверки.
(Цвет контрольной лампы выбранного пункта проверки ме.
няется на черный.)

2. После выбора позиции для проверки нажмите на кнопку под.

тверждения ввода (11). На экране отобразится время, остав.
шееся до проведения техобслуживания по проверяемой по.
зиции.
(Нажмите на кнопку возврата (8), чтобы вернуться к преды.
дущему экрану.)

3. Проверьте время, оставшееся до проведения техобслуживания.

(a): Время, оставшееся до проведения техобслуживания
(b): Стандартный интервал техобслуживания

Если требуется только проверить время, оставшееся до те.
хобслуживания, дважды нажмите на кнопку возврата (8).
На дисплее восстановится стандартная рабочая индикация.
Для отмены срока, оставшегося до проведения техобслужи.
вания, и возврата к стандартным установкам нажмите на кноп.
ку подтверждения ввода (11). Установки на экране примут
свои стандартные значения.

4. Проверив значение времени на экране стандартных устано.

вок, нажмите на кнопку подтверждения ввода (11).
Снова откроется экран техобслуживания.
(Нажмите на кнопку возврата (8), чтобы вернуться к предыду.
щему экрану.)

3
24

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

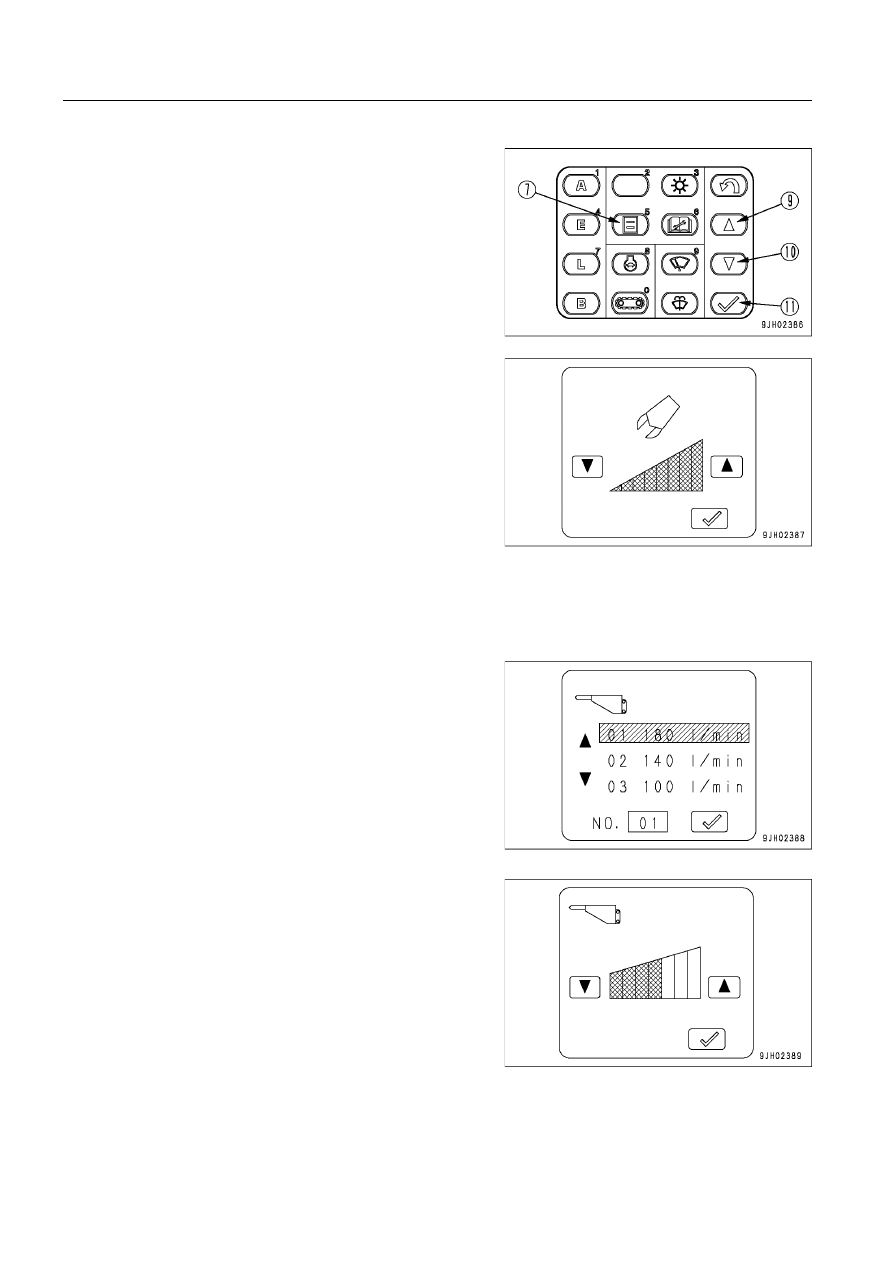

ПЕРЕКЛЮЧАТЕЛЬ

Переключатель (7) используется для установки расхода масла в
каждом из рабочих режимов A, E и B.

•

Для рабочих режимов A или E

1. Нажмите на кнопку (7), и экран стандартной индикации сме.

нится экраном установки расхода масла, показанным на ри.
сунке справа.

2. С помощью кнопки увеличения (9) или уменьшения (10) зна.

чения установите требуемое значение расхода масла.
Каждый сегмент на шкале соответствует приблизительно
30 л/мин.

3. Завершив установку расхода масла, нажмите на кнопку под.

тверждения ввода (11).
На дисплее контрольной панели восстановится стандартная
индикация.

ПОЯСНЕНИЕ
Расход масла можно регулировать только при возможности ус.
тановки дополнительного оборудования (если установлено).

•

Для рабочего режима B

1. Нажмите на кнопку (7), и экран стандартной индикации сме.

нится экраном установки расхода масла, показанным на ри.
сунке справа.

2. С помощью кнопки увеличения (9) или уменьшения (10) зна.

чения установите требуемое значение расхода масла.

3. Завершив установку расхода масла, нажмите на кнопку под.

тверждения ввода (11).

4. После операции, описанной в пункте (3), экран установки рас.

хода масла переключается на экран точной регулировки рас.
хода масла, показанный на рисунке справа.

5. С помощью кнопки увеличения (9) или уменьшения (10) зна.

чения установите требуемое значение расхода масла.
Каждый сегмент на шкале соответствует приблизительно
10 л/мин.

6. Завершив установку расхода масла, нажмите на кнопку под.

тверждения ввода (11).
На дисплее контрольной панели восстановится стандартная
индикация.

•

При установке специальной магистрали гидромолота

Невозможно отрегулировать рабочий расход.

3
25

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

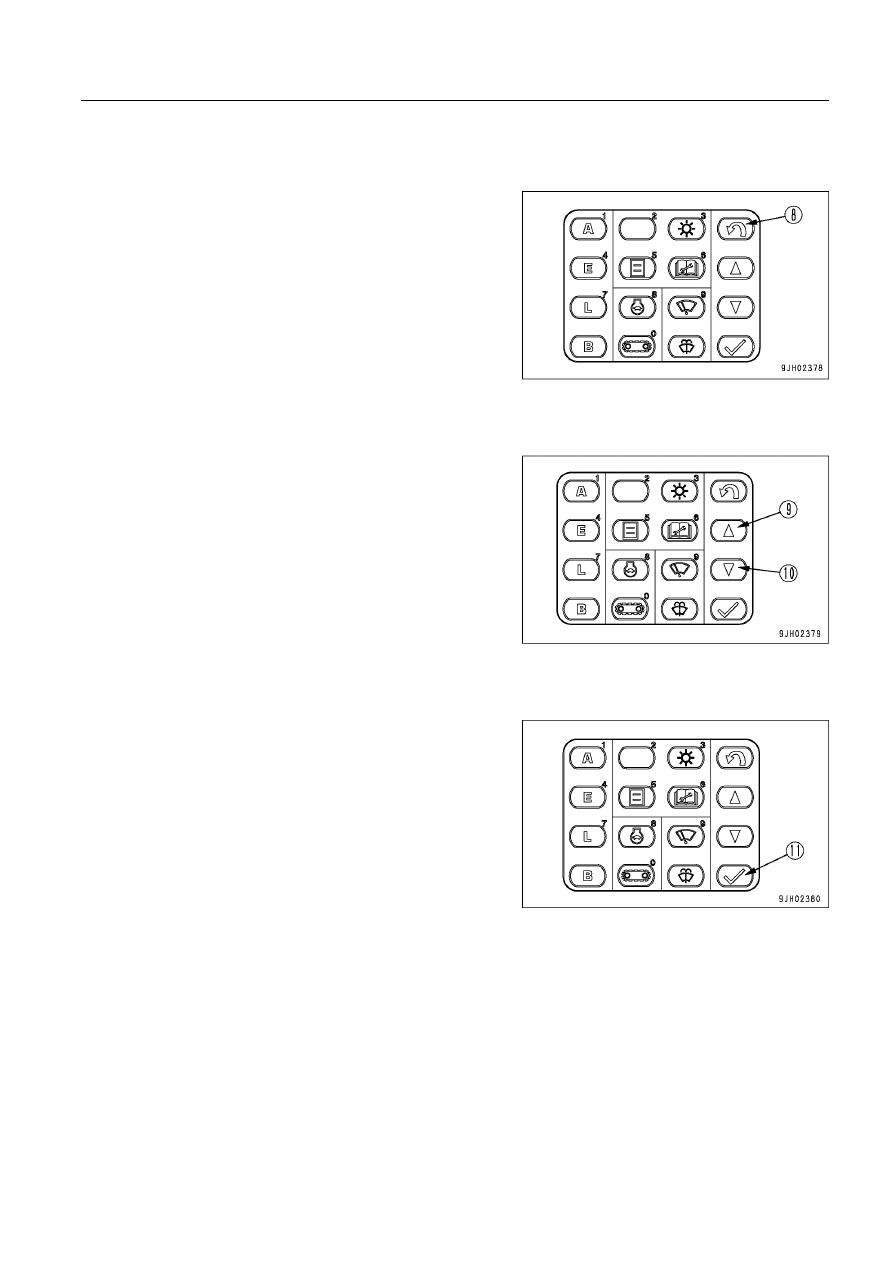

КНОПКА ВОЗВРАТА

Нажимайте на кнопку (8) в режиме техобслуживания, режиме ре.
гулировки яркости/контрастности дисплея или при выборе ра.
бочего режима. На дисплее восстановится предыдущий экран.

КНОПКА "ВВЕРХ", КНОПКА "ВНИЗ"

Нажимайте на кнопку "вверх" (9) или "вниз" (10) в режиме техоб.
служивания, режиме регулировки яркости/контрастности дисп.
лея или при выборе рабочего режима для перемещения курсора
между контрольными лампами (при этом цвет выбранной конт.
рольной лампы инвертируется) вверх, вниз, влево или вправо.

КНОПКА ПОДТВЕРЖДЕНИЯ ВВОДА

Нажимайте на кнопку (11), чтобы подтвердить сделанный выбор,
сделанный в режиме техобслуживания, регулировки яркости/кон.
трастности экрана или при выборе рабочего режима.

3
26

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

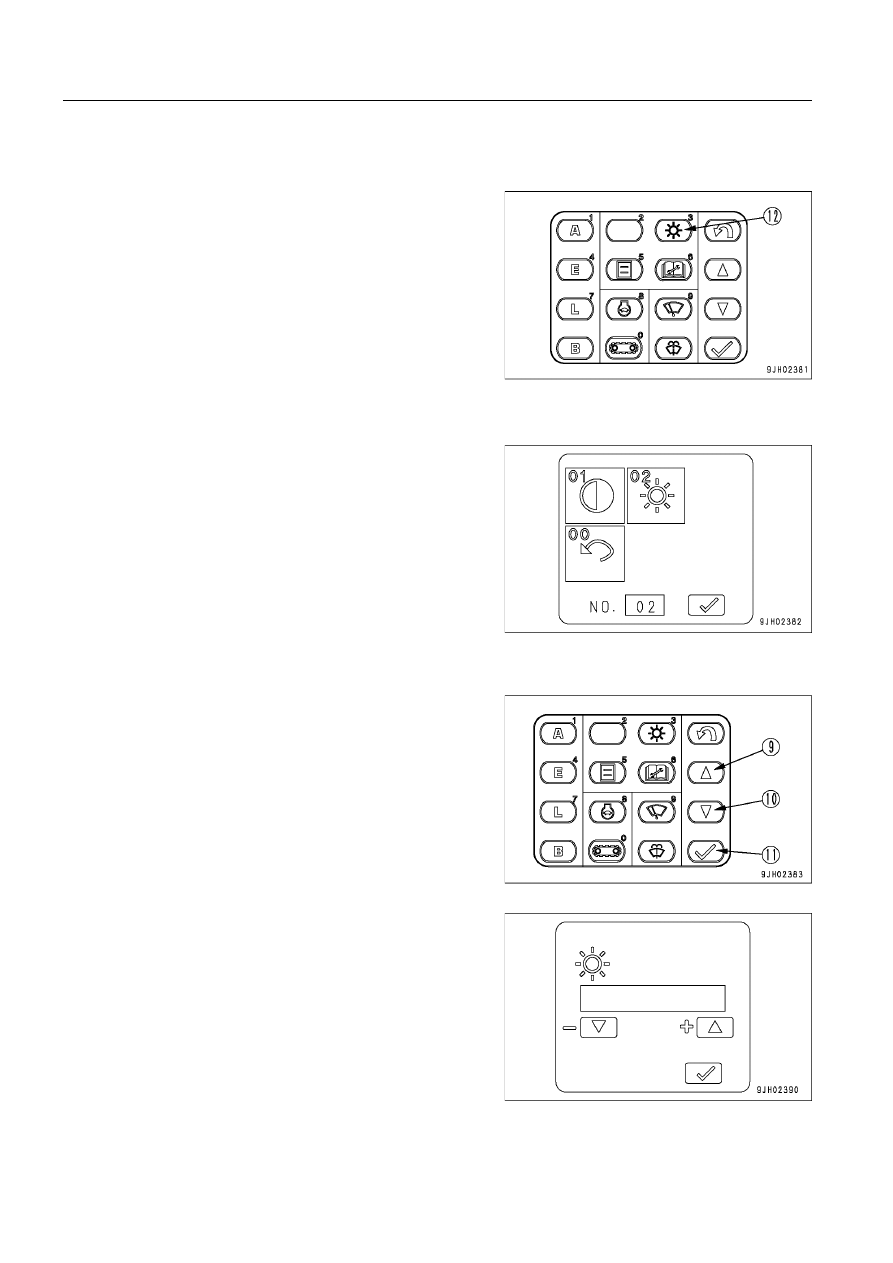

КНОПКА НАСТРОЙКИ ЖИДКОКРИСТАЛЛИЧЕСКОГО ДИСПЛЕЯ

Нажмите на кнопку (12) для настройки яркости и контрастности
дисплея контрольной панели.

Регулировка яркости и контрастности

При нажатии на кнопку (12) на дисплее отображается экран
регулировки яркости/контрастности, показанный на рисунке
справа.

•

Регулировка яркости

1. На экране яркости/контрастности нажимайте на кнопки

"вверх" (9) или "вниз" (10) для выбора яркости дисплея (02).
(Цвет выбранной контрольной лампы (02) становится чер.
ным.)

2. Когда экран переключится на режим настройки яркости, на.

жимайте на кнопку "вверх" (9) или "вниз" (10), чтобы отрегу.
лировать яркость дисплея.

3. Отрегулировав яркость, нажмите на кнопку подтверждения

ввода (11).

3
27

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

•

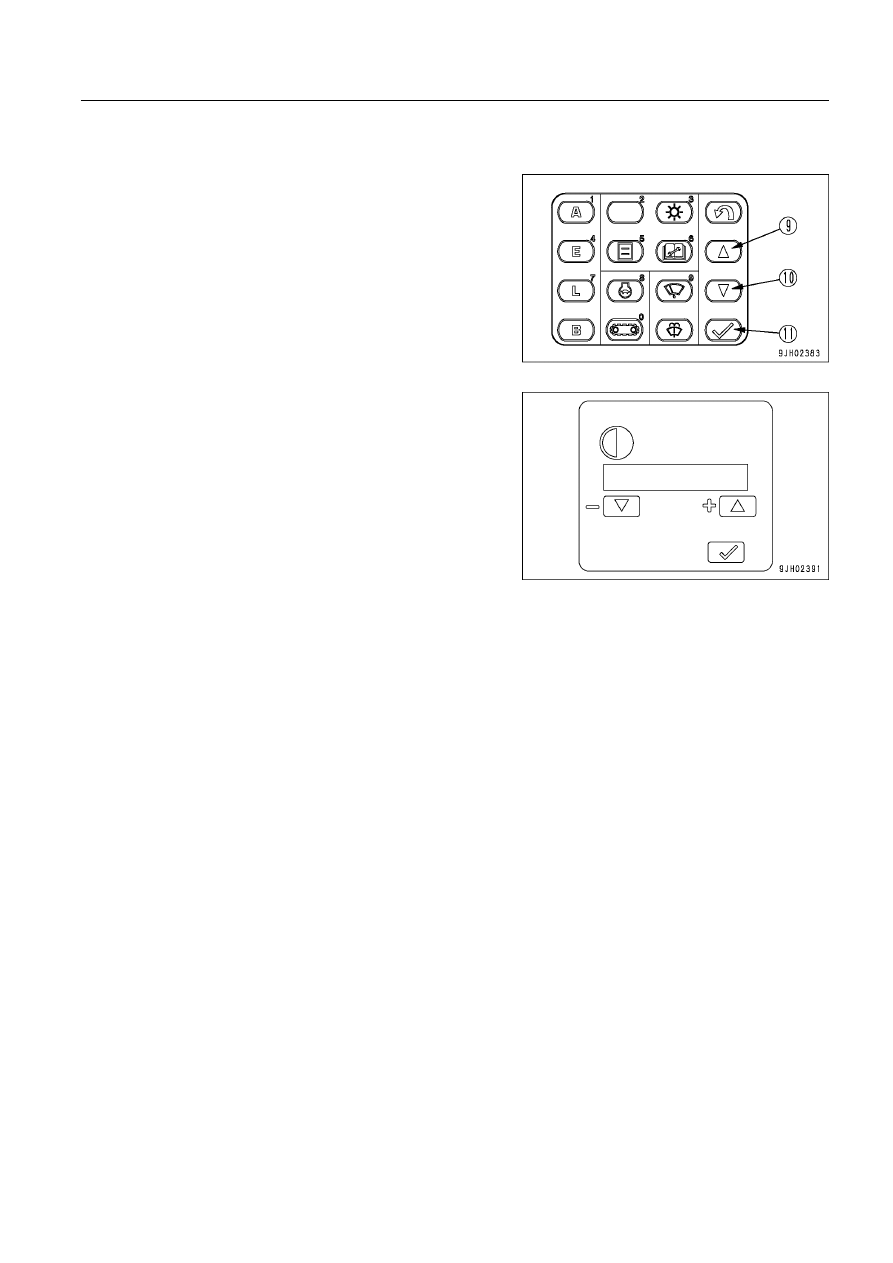

Регулировка контрастности

1. В окне настройки яркости/контрастности, нажимая на кноп.

ку "вверх" (9) или "вниз" (10), отрегулируйте контрастность
дисплея (01). (Цвет выбранной контрольной лампы (01) ста.
новится черным.)

2. Когда дисплей переключится в режим настройки контрастно.

сти, нажимайте на кнопку "вверх" (9) или "вниз" (10) для на.
стройки контрастности.

3. Завершив настройку контрастности, нажмите на кнопку под.

тверждения ввода (11).

3
28

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

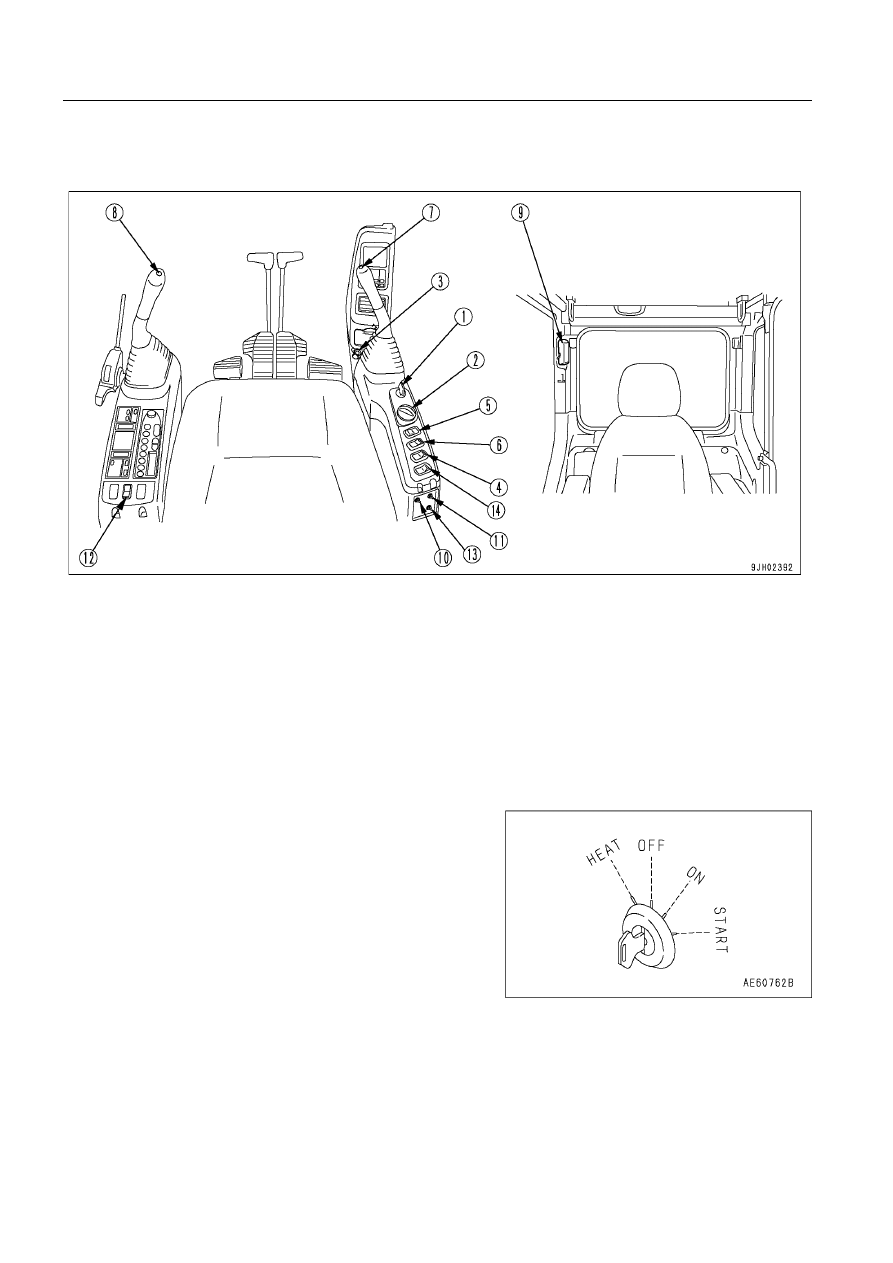

ВКЛЮЧАТЕЛИ

(1) Пусковой включатель
(2) Дисковый регулятор подачи топлива
(3) Прикуриватель
(4) Выключатель блокировки поворота платформы
(5) Включатель наружного освещения
(6) Выключатель звукового сигнала предупреждения
(7) Включатель звукового сигнала
(8) Кнопочный включатель максимальной мощности

(9) Включатель плафона освещения кабины
(10) Включатель ручного режима управления насосом
(11) Выключатель тормоза удержания поворота платформы
(12) Включатель проблескового маячка (если установлен)
(13) Аварийный включатель подачи топлива с солено.

идным приводом

(14) Двухпозиционный переключатель увеличения

силы резания

ПУСКОВОЙ ВКЛЮЧАТЕЛЬ

Включатель (1) предназначен для запуска и остановки двигателя.

Положение OFF
В этом положении ключ можно вставить или извлечь. Отключа.
ется все электрооборудование, за исключением плафона осве.
щения кабины, и останавливается двигатель.

Положение ON
Электрический ток подается в зарядную цепь и цепи контрольных
ламп. Пока двигатель работает, пусковой включатель должен на.
ходиться в положении ON.

Положение START
Положение запуска двигателя. Удерживайте ключ в этом поло.
жении во время проворачивания коленвала.  Сразу после запус.
ка двигателя отпустите ключ. Он автоматически вернется в поло.
жение ON.

Положение HEAT (предпусковой подогрев)
При запуске двигателя зимой установите пусковой включатель в это положение. Если ключ находится в положе.
нии HEAT, то загорается контрольная лампа предпускового подогрева. Удерживайте ключ в этом положении до тех
пор, пока контрольная лампа не начнет мигать. Сразу после того, как начнет мигать контрольная лампа, отпустите
ключ. Он автоматически вернется в положение OFF. После этого запустите двигатель, повернув пусковой включа.
тель в положение START.
