ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

ОСНОВНЫЕ ОПЕРАЦИИ С БЛОКОМ СИСТЕМЫ КОНТРОЛЯ

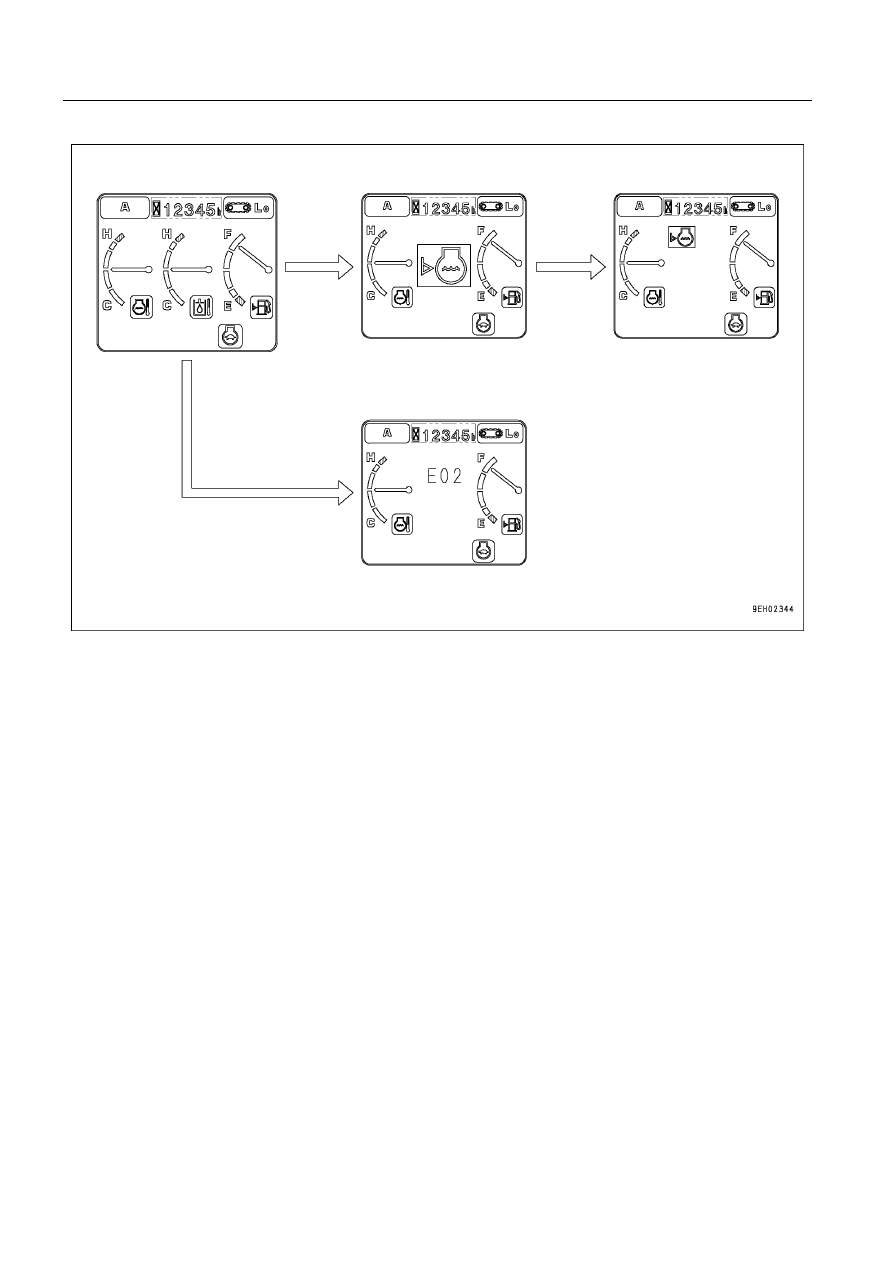

При нарушении режима пуска двигателя

•

При нарушениях режима пуска двигателя экран предпусковой проверки переключается на экран предупреж.
дения о сроках проведения техобслуживания, экран предупреждений или экран ошибок.

•

Через 2 секунды после перехода к экрану предпусковой проверки двигателя появляется экран предупрежде.
ния о сроках проведения техобслуживания.

•

Через 30 секунд после появления экрана предупреждения о сроках проведения техобслуживания на экране
восстанавливается стандартная индикация.

•

Через 2 секунды после перехода к экрану предпусковой проверки двигателя появляется экран предупрежде.
ний или экран ошибок.

Экран предпусковой

проверки

Экран предупреждения

о сроках проведения

техобслуживания

Экран стандартной

индикации

Экран предупреждений

Экран ошибок

ЭКСПЛУАТАЦИЯ

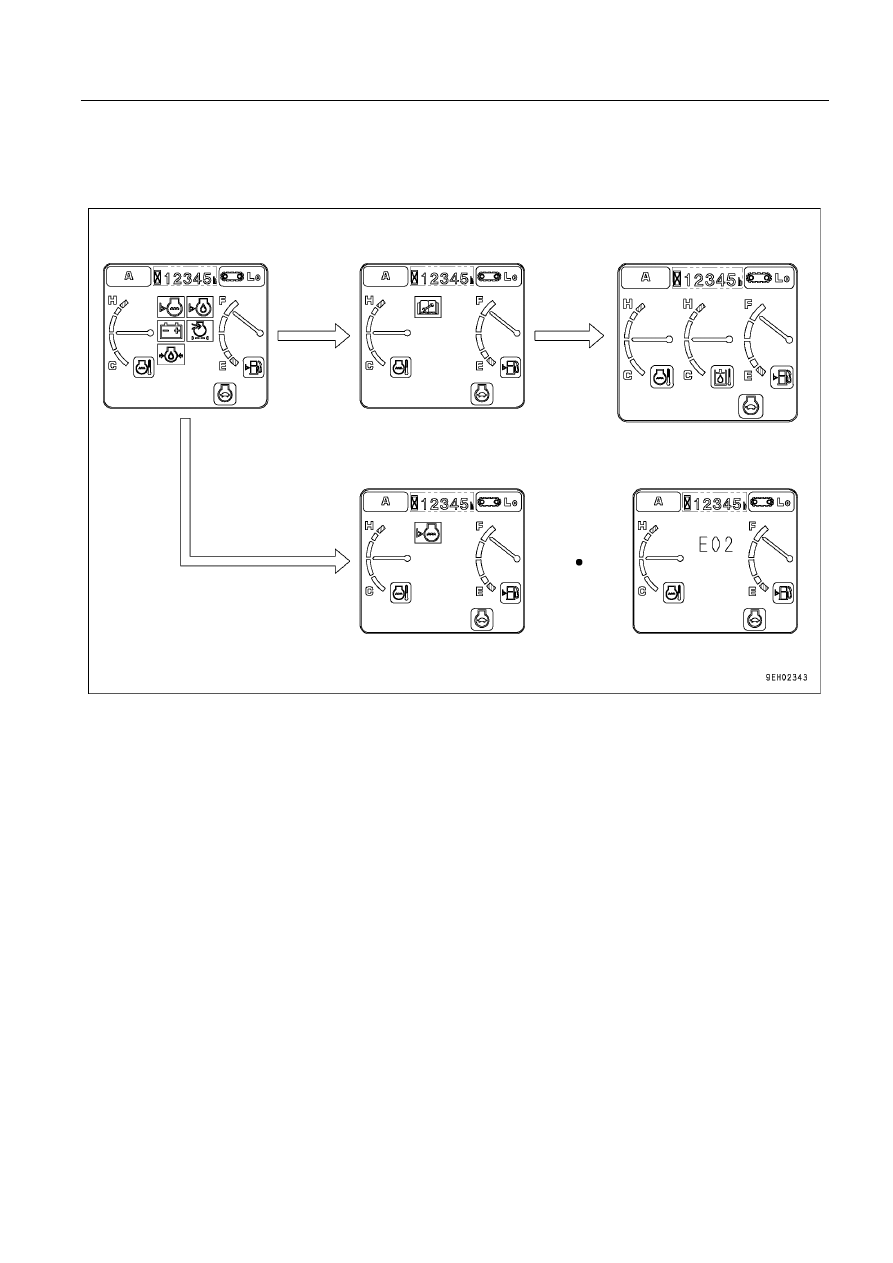

Если во время эксплуатации возникают неисправности

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

•

Если во время работы возникают неисправности, то экран стандартной индикации переключается на экран
предупреждений (1) или экран ошибок.

•

После 2 секунд отображения экрана предупреждений (1) автоматически включается экран предупреждений
(2).

Экран стандартной

индикации

Экран предупреждений

Экран ошибок

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

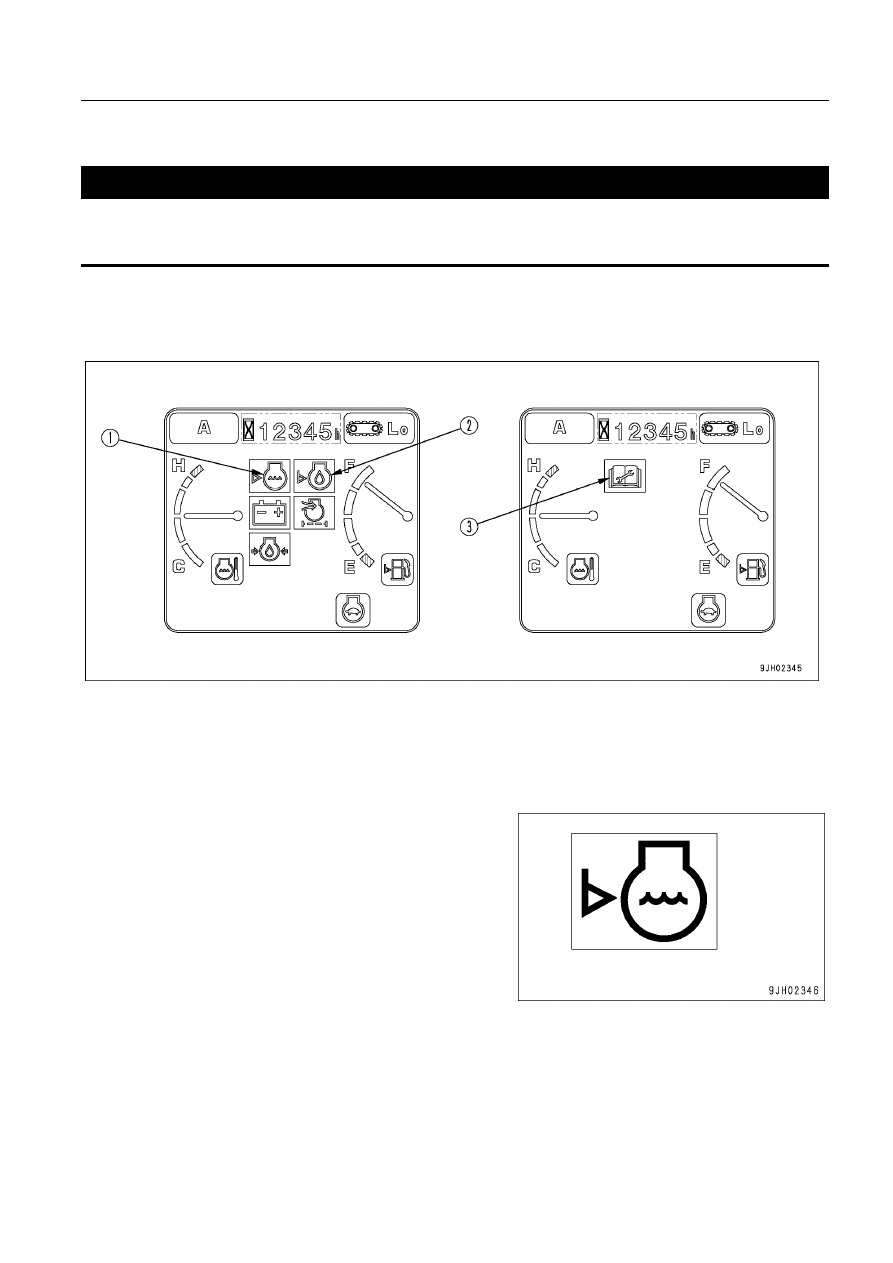

ГРУППА ЛАМП ПРОВЕРКИ ОСНОВНЫХ ПАРАМЕТРОВ

Показания данных контрольных ламп не гарантируют исправного состояния машины. При проведении
предпусковых проверок (ежедневных) не следует полагаться только на показания контрольных ламп.
Обязательно выйдите из машины и проведите проверку непосредственно по каждой позиции.

Здесь представлены контрольные лампы основных пунктов проверки перед запуском двигателя. При возникнове.
нии неисправности в одном из узлов загорается соответствующая контрольная лампа.

(1) Контрольная лампа уровня охлаждающей жидкости

в радиаторе

(2) Контрольная лампа уровня масла в двигателе

(3) Контрольная лампа техобслуживания

КОНТРОЛЬНАЯ ЛАМПА УРОВНЯ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ В РАДИАТОРЕ

Контрольная лампа (1) предупреждает оператора о падении уров.
ня охлаждающей жидкости в радиаторе. Если уровень охлажда.
ющей жидкости в радиаторе низкий, то лампа загорается крас.
ным светом, поэтому проверьте уровень жидкости в радиаторе и
расширительном бачке и добавьте охлаждающую жидкость.

ПРЕДУПРЕЖДЕНИЕ

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

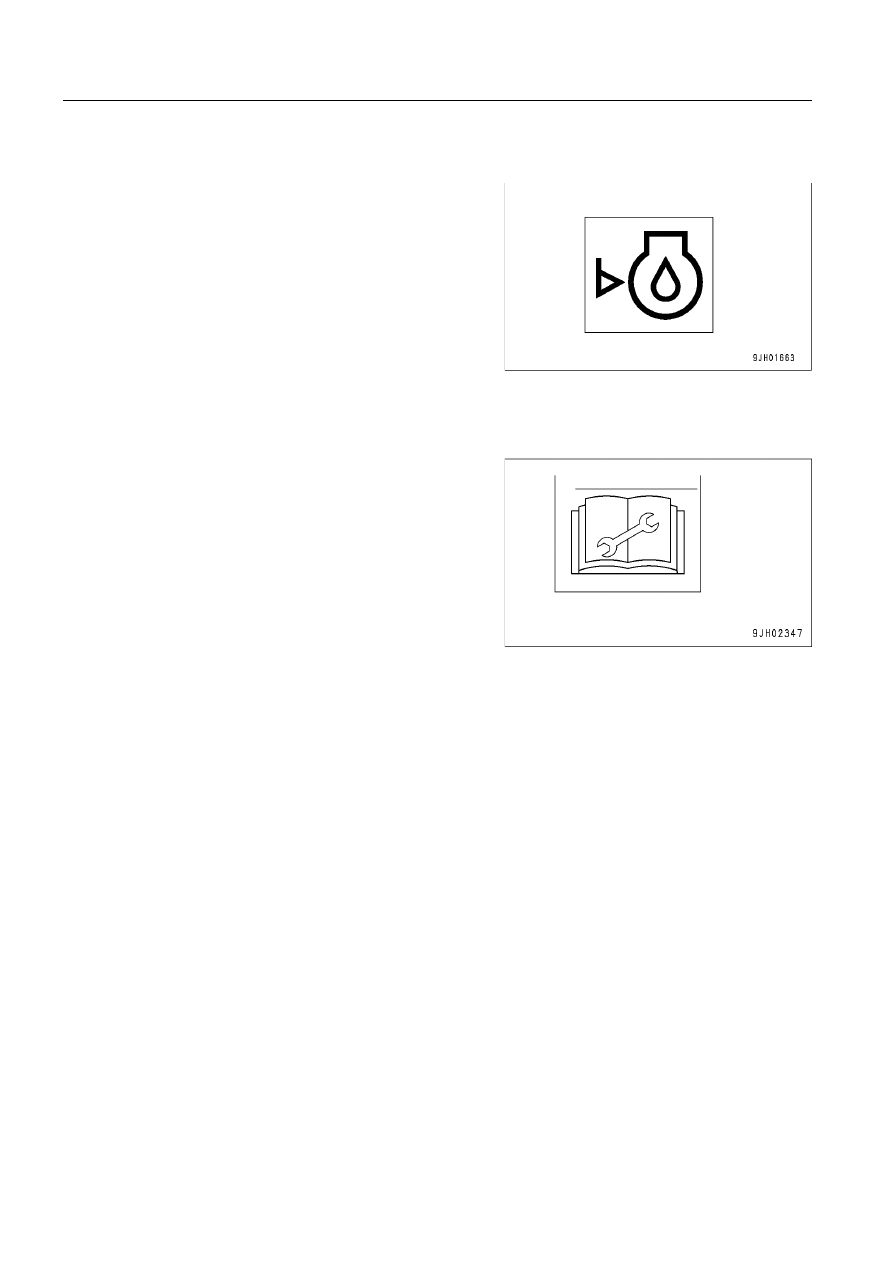

КОНТРОЛЬНАЯ ПАНЕЛЬ ТЕХОБСЛУЖИВАНИЯ

Загоревшаяся контрольная лампа (3) предупреждает оператора
о том, что заданное время с момента проведения последнего те.
хобслуживания истекло. Контрольная лампа гаснет через 30 се.
кунд, и появляется экран стандартной индикации.

•

Более подробно о способе проверки интервала техобслужи.
вания см. в разделе КНОПКА ТЕХОБСЛУЖИВАНИЯ (стр. 3.22).

Если хотите изменить периодичность техобслуживания, прокон.
сультируйтесь с дистрибьютором фирмы Komatsu.

КОНТРОЛЬНАЯ ЛАМПА УРОВНЯ МАСЛА
В ДВИГАТЕЛЕ

Контрольная лампа (2) предупреждает оператора о падении уров.
ня масла в поддоне картера двигателя. При низком уровне масла
в поддоне картера контрольная лампа загорается красным цве.
том. В этом случае проверьте уровень масла в картере и долейте
масло.

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

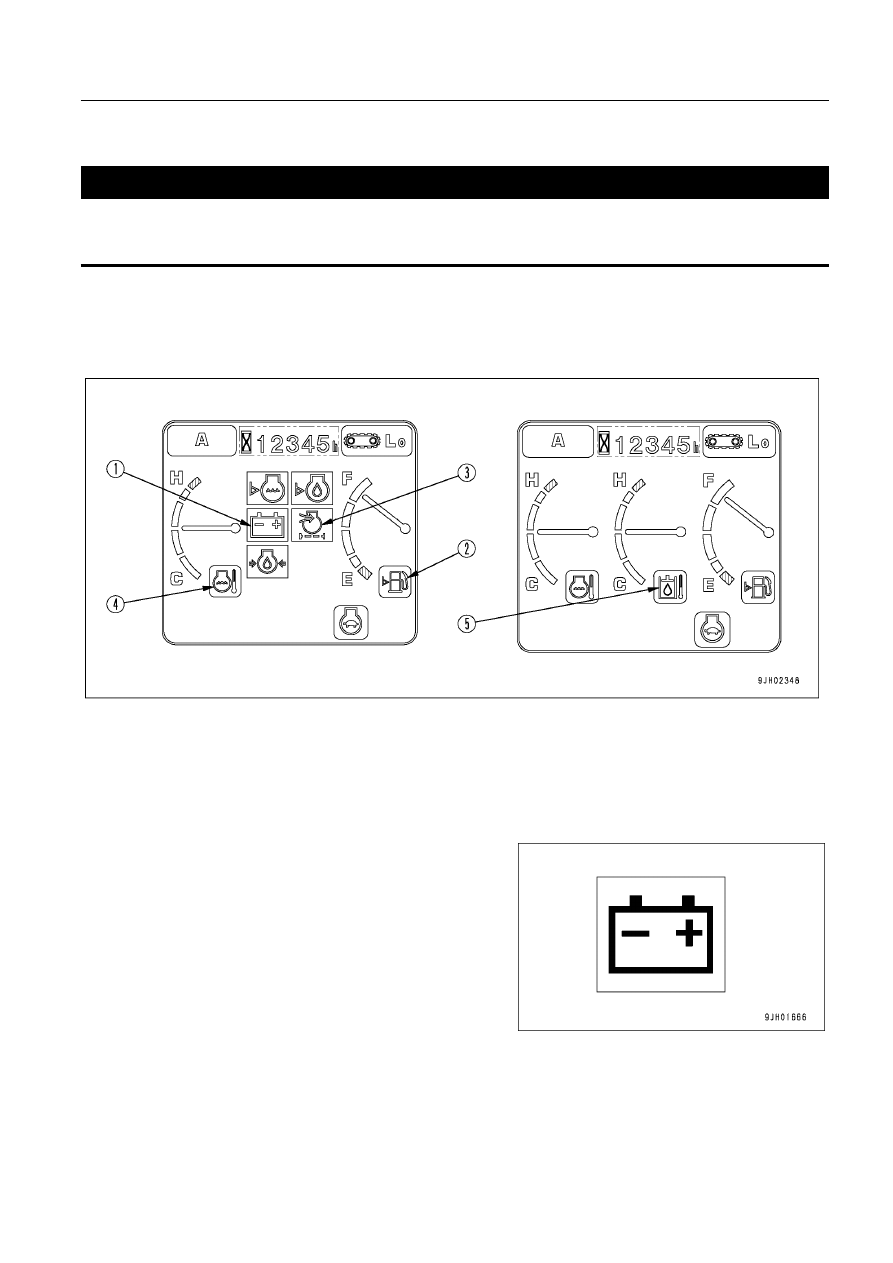

ГРУППА ЛАМП ПРЕДУПРЕЖДЕНИЯ

Если контрольная лампа предупреждения загорается красным светом, как можно быстрее прекратите
работу и проведите осмотр соответствующего узла. Игнорирование предупреждения может повлечь за
собой выход машины из строя.

Ниже перечисляются контрольные лампы, за состоянием которых необходимо следить во время работы двигате.
ля. При возникновении неисправности на экране отображается позиция, в отношении которой требуется приня.
тие срочных мер.
При возникновении неисправности соответствующая контрольная лампа загорается красным цветом.

(1) Контрольная лампа уровня зарядки
(2) Контрольная лампа уровня топлива
(3) Контрольная лампа засорения воздушного фильтра

(4) Контрольная лампа температуры охлаждающей

жидкости двигателя

(5) Контрольная лампа температуры масла гидросис.

темы

КОНТРОЛЬНАЯ ЛАМПА УРОВНЯ ЗАРЯДКИ
АККУМУЛЯТОРНОЙ БАТАРЕИ

Контрольная лампа (1) предупреждает оператора о неисправно.
сти в системе зарядки аккумуляторной батареи во время работы
двигателя. Если при работающем двигателе аккумуляторная ба.
тарея не заряжается надлежащим образом, то контрольная лам.
па загорается красным цветом.

Если контрольная лампа загорается красным цветом, проверьте
натяжение клинового ремня. При обнаружении неисправности
примите необходимые меры по ее устранению. Более подробно
см. раздел ПРОЧИЕ НЕИСПРАВНОСТИ (стр. .142).

ПОЯСНЕНИЕ

•

При повороте пускового включателя в положение ON лампа
загорается и гаснет сразу же после запуска двигателя.

•

При запуске или остановке двигателя с пусковым включате.
лем в положении ON может вспыхнуть контрольная лампа, а
зуммер может подать короткий сигнал. Это не считается не.
исправностью.

ВНИМАНИЕ

310

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

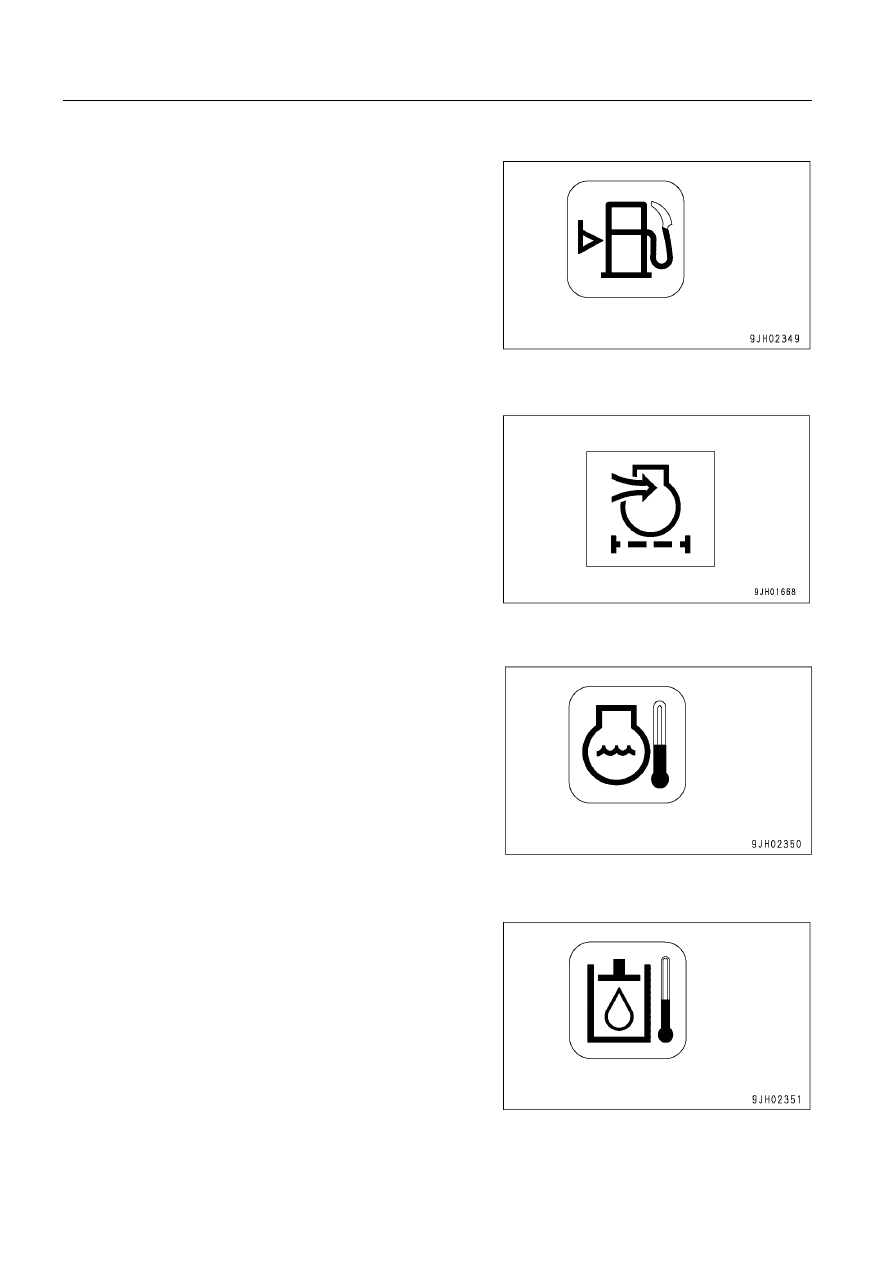

КОНТРОЛЬНАЯ ЛАМПА УРОВНЯ ТОПЛИВА

Контрольная лампа (2) загорается, предупреждая оператора о
низком уровне топлива в топливном баке.

Если уровень топлива опускается до 41 л, то контрольная лампа
меняет зеленый цвет на красный. В этом случае при первой воз.
можности долейте топливо.

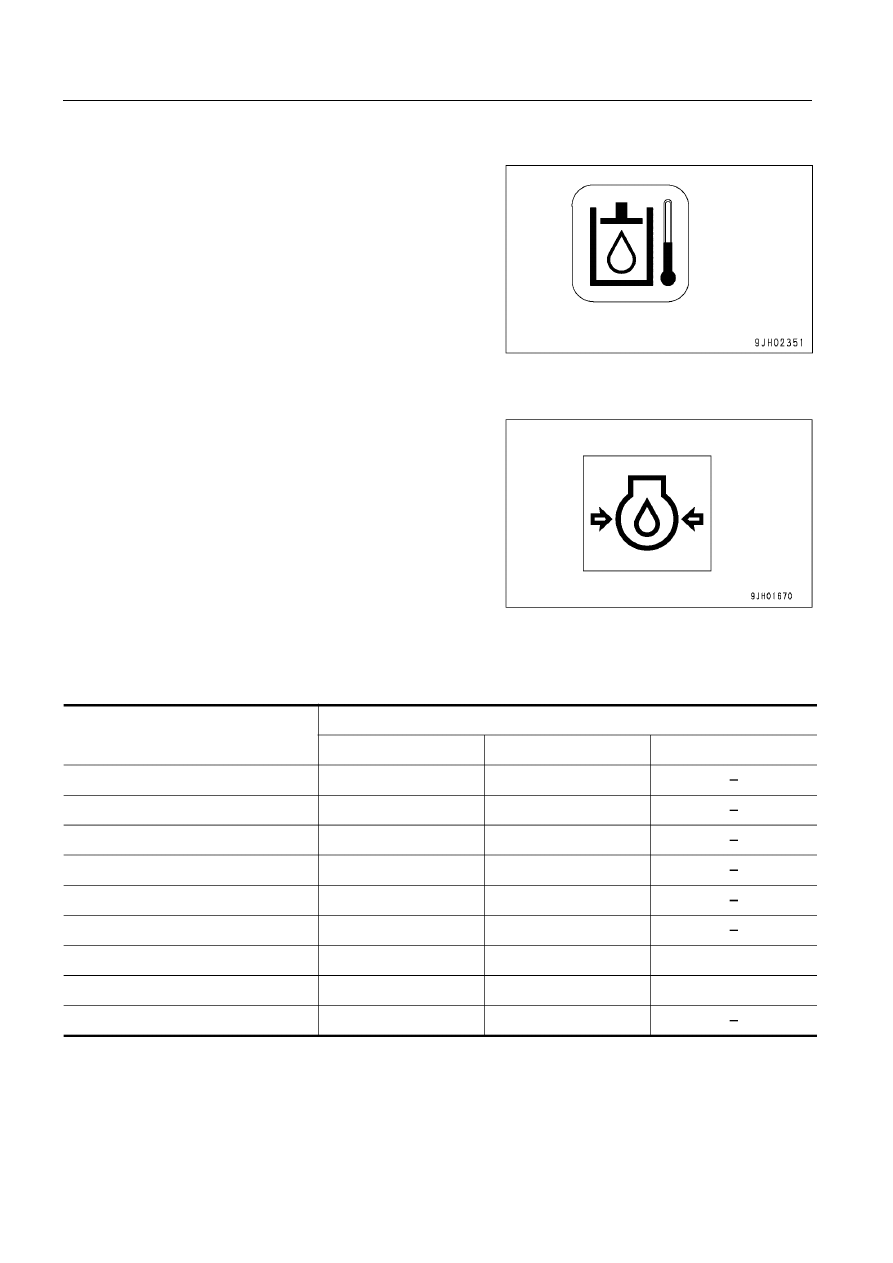

КОНТРОЛЬНАЯ ЛАМПА ТЕМПЕРАТУРЫ МАСЛА
ГИДРОСИСТЕМЫ

Если при низкой температуре окружающего воздуха контрольная
лампа (5) горит белым цветом, то необходимо прогреть двигатель.
Более подробно см. раздел ПРОГРЕВ ДВИГАТЕЛЯ (стр. 3.86)

КОНТРОЛЬНАЯ ЛАМПА ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

Если при низкой температуре окружающего воздуха контрольная
лампа (4) горит белым цветом, то необходимо прогреть двигатель.
Более подробно см. раздел ПРОГРЕВ ДВИГАТЕЛЯ (стр. 3.86)

Прогревайте двигатель до тех пор, пока контрольная лампа (4)
не загорится зеленым цветом.

КОНТРОЛЬНАЯ ЛАМПА ЗАСОРЕНИЯ
ВОЗДУШНОГО ФИЛЬТРА

Контрольная лампа (3) предупреждает оператора о засорении
воздушного фильтра.

Если она загорится красным цветом, остановите двигатель и очи.
стите воздушный фильтр.

311

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

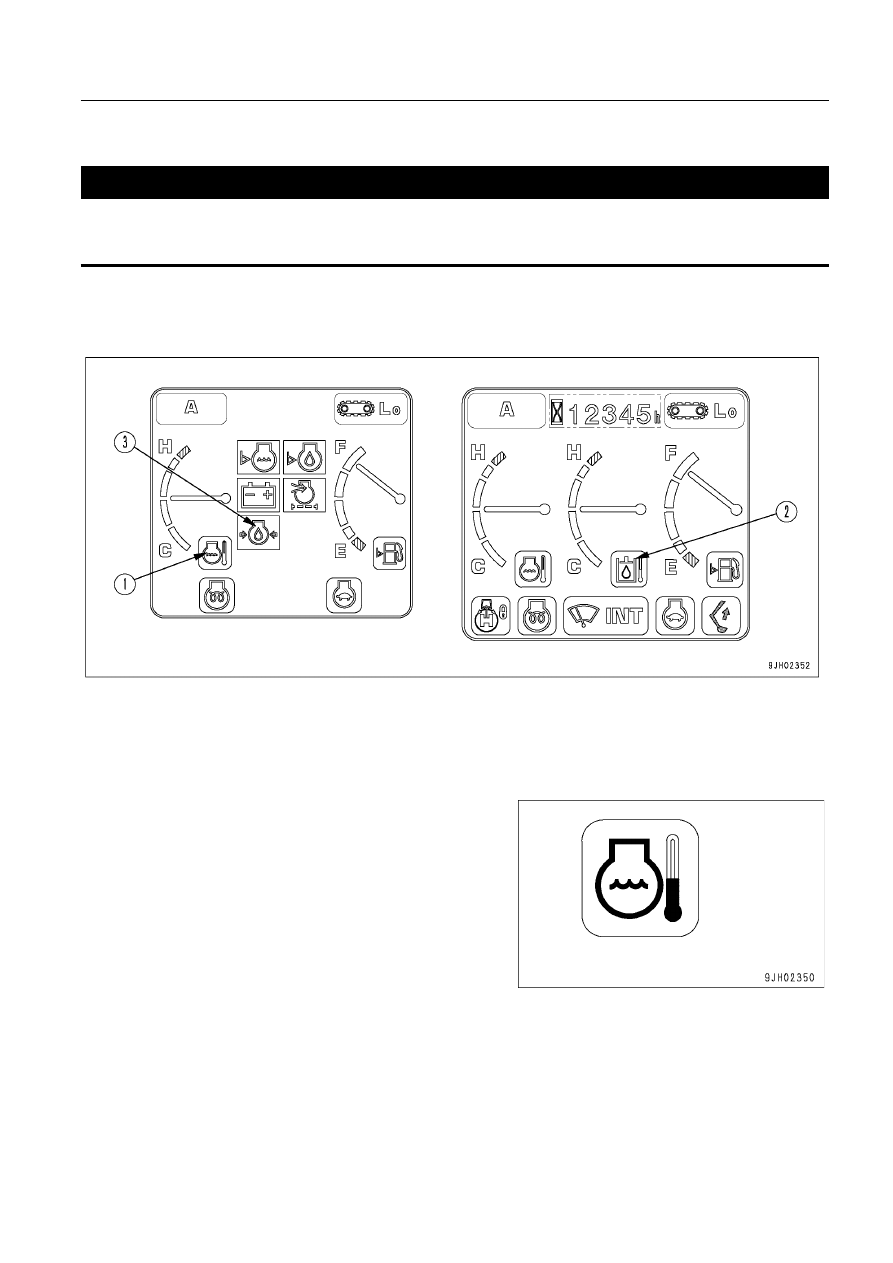

ГРУППА ЛАМП АВАРИЙНОЙ ОСТАНОВКИ

Если контрольная лампа загорается красным светом, то немедленно остановите двигатель или переве
дите его на низкие холостые обороты, после этого проверьте соответствующие позиции и примите не
обходимые меры.

Ниже перечисляются контрольные лампы, за состоянием которых необходимо следить во время работы двигате.
ля. При возникновении неисправности соответствующая контрольная лампа загорается красным цветом и звучит
сигнал зуммера. В этом случае примите соответствующие меры немедленно.

(1) Контрольная лампа температуры охлаждающей

жидкости двигателя

(2) Контрольная лампа температуры масла гидросис.

темы

(3) Контрольная лампа давления масла в двигателе

КОНТРОЛЬНАЯ ЛАМПА ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

Контрольная лампа (1) предупреждает оператора о повышении
температуры охлаждающей жидкости двигателя.

При слишком высокой температуре охлаждающей жидкости за.
горится красным цветом контрольная лампа, автоматически
включится система предотвращения перегрева, и снизится час.
тота вращения двигателя.

Остановите работу и переведите двигатель на низкие холостые
обороты до тех, пока контрольная лампа (1) не изменит цвет на
зеленый.

ВНИМАНИЕ

312

ЭКСПЛУАТАЦИЯ

ПОЯСНЕНИЯ К КОМПОНЕНТАМ

КОНТРОЛЬНАЯ ЛАМПА ТЕМПЕРАТУРЫ МАСЛА
ГИДРОСИСТЕМЫ

Контрольная лампа (2) предупреждает оператора о повышении
температуры масла в гидросистеме. Если эта контрольная лам.
па загорится красным светом во время работы, переведите дви.
гатель на низкие холостые обороты или остановите его и дожди.
тесь, пока контрольная лампа не изменит цвет на зеленый.

КОНТРОЛЬНАЯ ЛАМПА ДАВЛЕНИЯ МАСЛА
В ДВИГАТЕЛЕ

Контрольная лампа (3) загорается красным цветом, если давле.
ние масла в двигателе падает ниже нормативного уровня. Если
контрольная лампа загорится красным цветом, остановите дви.
гатель и проверьте систему смазки и уровень масла в поддоне
картера.

ПОЯСНЕНИЕ
При повороте пускового включателя в положение ON лампа за.
горится, а после запуска двигателя погаснет. После запуска дви.
гателя раздается кратковременный сигнал зуммера, но это не
считается неисправностью.

ПОЯСНЕНИЕ
Ниже перечисляются цвета контрольных ламп для основных проверяемых параметров, предупреждающих сигна.
лов и сигналов аварийной остановки.

Контрольная лампа

Красный цвет

Белый цвет

Не горит

Зеленый цвет

Не горит

Зеленый цвет

Не горит

Начальный цвет контрольной лампы

При нормальных

условиях работы

В случае неисправности

При низкой температуре

Контрольная лампа уровня охлаждаю.
щей жидкости в радиаторе
Контрольная лампа уровня масла
в двигателе

Контрольная панель техобслуживания

Контрольная лампа уровня зарядки

Контрольная лампа уровня топлива

Контрольная лампа засорения воздуш.
ного фильтра
Контрольная лампа температуры
охлаждающей жидкости двигателя
Контрольная лампа температуры масла
гидросистемы
Контрольная лампа давления масла
в двигателе
