2-22

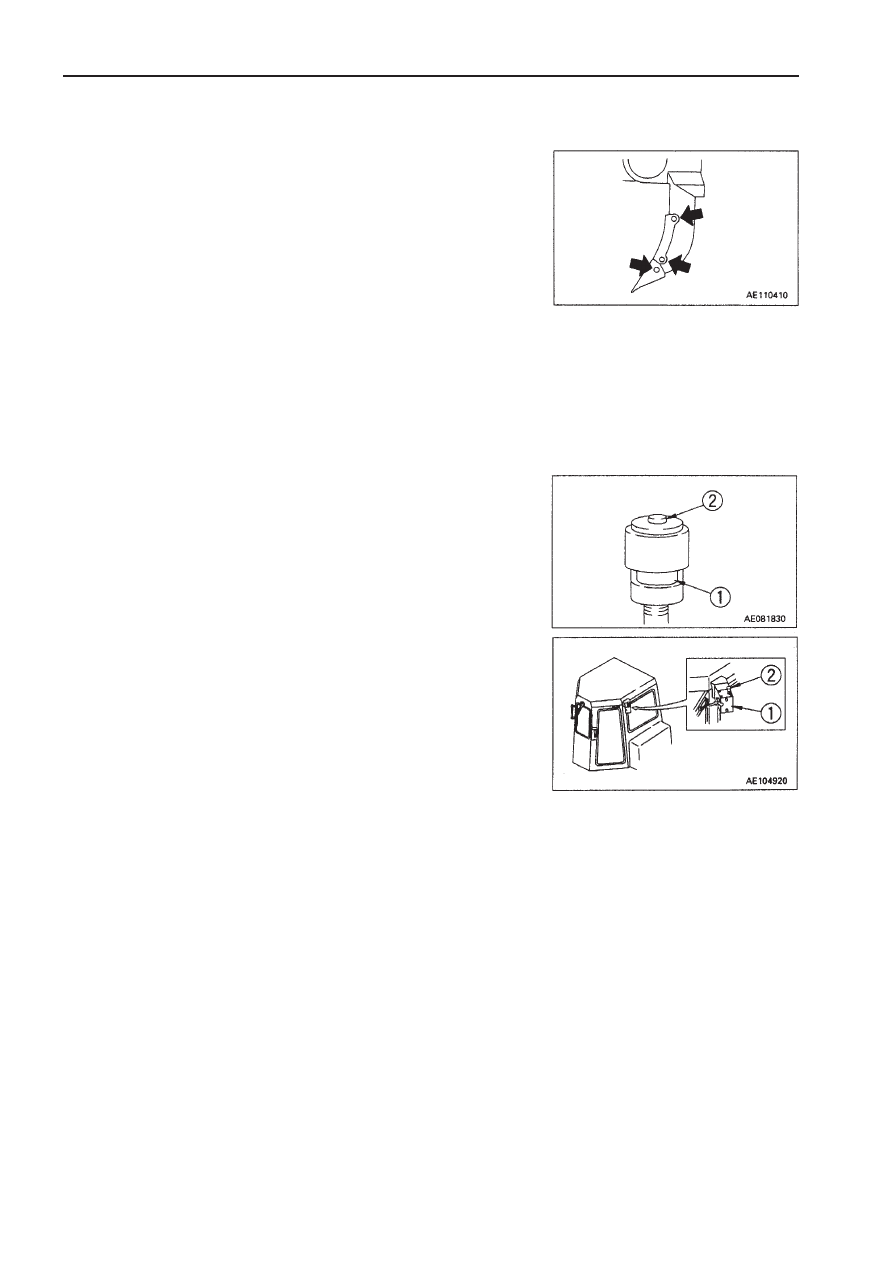

Замена вершины головки зуба и защитной накладки

Если вершина головки зуба и защитная накладка, установленная

на вершину головки зуба для защиты стойки, износились, то замени-
те их.

Установите молоток и кернер к точке, отмеченной стрелкой, вы-

бейте палец и извлеките его с противоположной стороны.

Палец представляет собой цельную конструкцию, поэтому вставь-

те его частично от руки, а затем полностью забейте молотком.

Переворачивание вершины головки зуба

Для увеличения силы резания вершины зуба и эффективного ее

использования переворачивайте ее каждый раз, когда износ соста-
вит прибл. 30 мм.

ПРИМЕЧАНИЕ

При фиксации двери в открытом положении убедитесь в том,

что она надежно установлена в защелку.

11.5 УКАЗАТЕЛЬ ЗАПЫЛЕННОСТИ ФИЛЬТРА

Это устройство указывает на засорение элемента воздухоочис-

тителя.

Если в прозрачной части

1

этого индикатора появляется крас-

ный поршень, то значит, элемент засорен. Немедленно очистите эле-
мент.

После очистки нажмите кнопку

2

 индикатора, чтобы вернуть крас-

ный поршень в исходное положение.

Указатель запыленности фильтра находится на кронштейне воз-

духоочистителя в моторном отсеке.

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

11.6 ДВЕРНОЙ ЗАМОК

Этот замок используется для фиксации двери в открытом поло-

жении.
1. При нажатии двери в сторону защелки

1

 дверь зафиксируется в

открытом положении.

2. Для освобождения двери из положения фиксации нажмите кноп-

ку

2

 над защелкой. Защелка освободит дверь из положения фик-

сации.

2-23

ПРИМЕЧАНИЕ

Перед заменой плавкого предохранителя обязательно отклю-

чите пусковой включатель.

Плавкие предохранители предназначены для защиты электро-

оборудования и электропроводки от выгорания.

При обнаружении коррозии или белого порошка на плавких пре-

дохранителях, либо при утере или ослабленном креплении их в дер-
жателях замените предохранители новыми.

Для замены используйте плавкие предохранители, рассчитанные

на одинаковый номинальный ток.

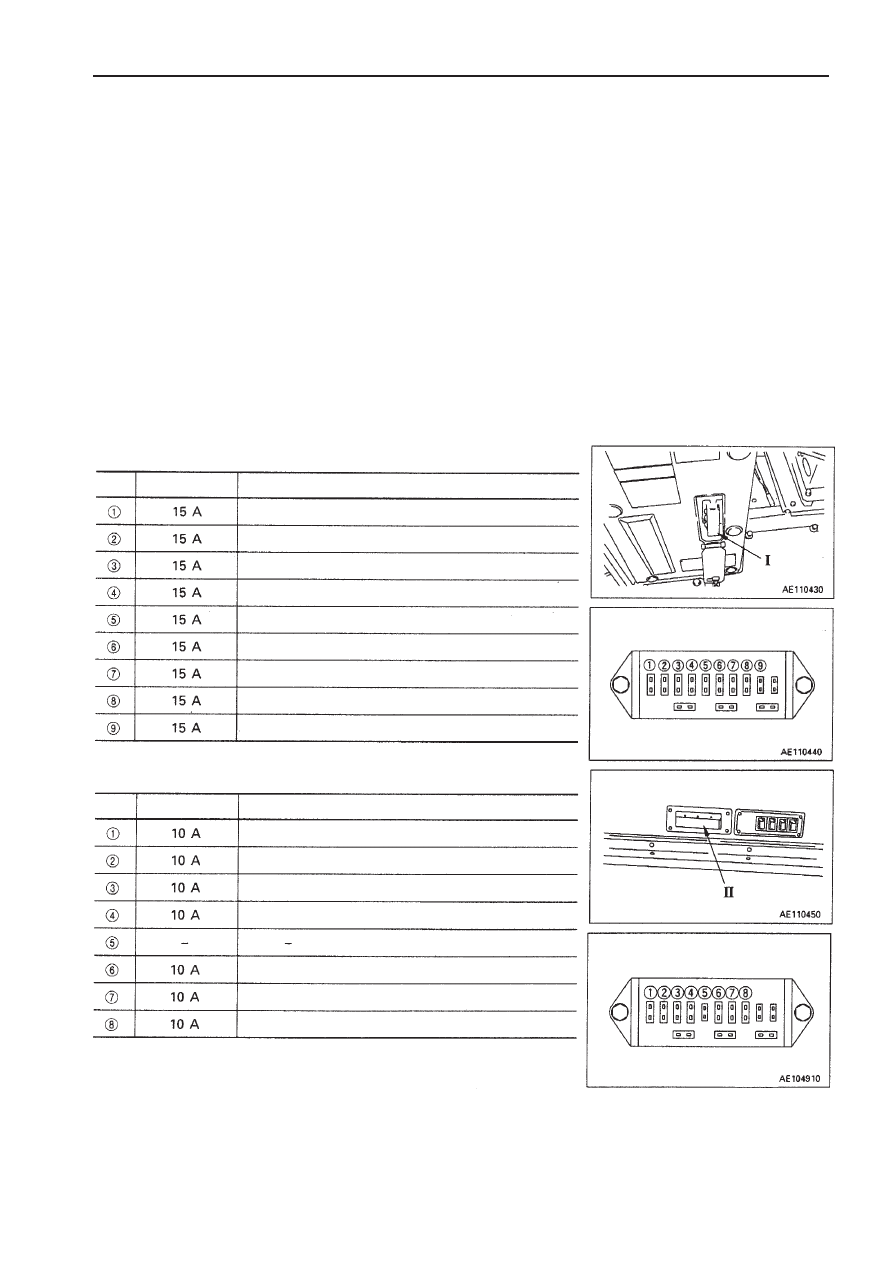

11.7.1 НОМИНАЛЬНЫЙ ТОК ПЛАВКИХ

ПРЕДОХРАНИТЕЛЕЙ И НАЗВАНИЕ ЦЕПИ

Блок предохранителей I

11.7  БЛОК ПРЕДОХРАНИТЕЛЕЙ

Пусковой включатель

Фара

Рабочая  фара

Задняя  лампа

Контрольная лампа, звуковой сигнал заднего хода

Кабина  1

Кабина  2

Кондиционер

Звуковой сигнал

№

Название цепи

Номинальный  ток

предохранителя

№

Название цепи

Номинальный  ток

предохранителя

Стеклоочиститель переднего окна

Стеклоочиститель заднего окна

Стеклоочиститель левой двери

Стеклоочиститель правой двери

Плафон  освещения  кабины

Прикуриватель

Автомобильная  стереомагнитола

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-24

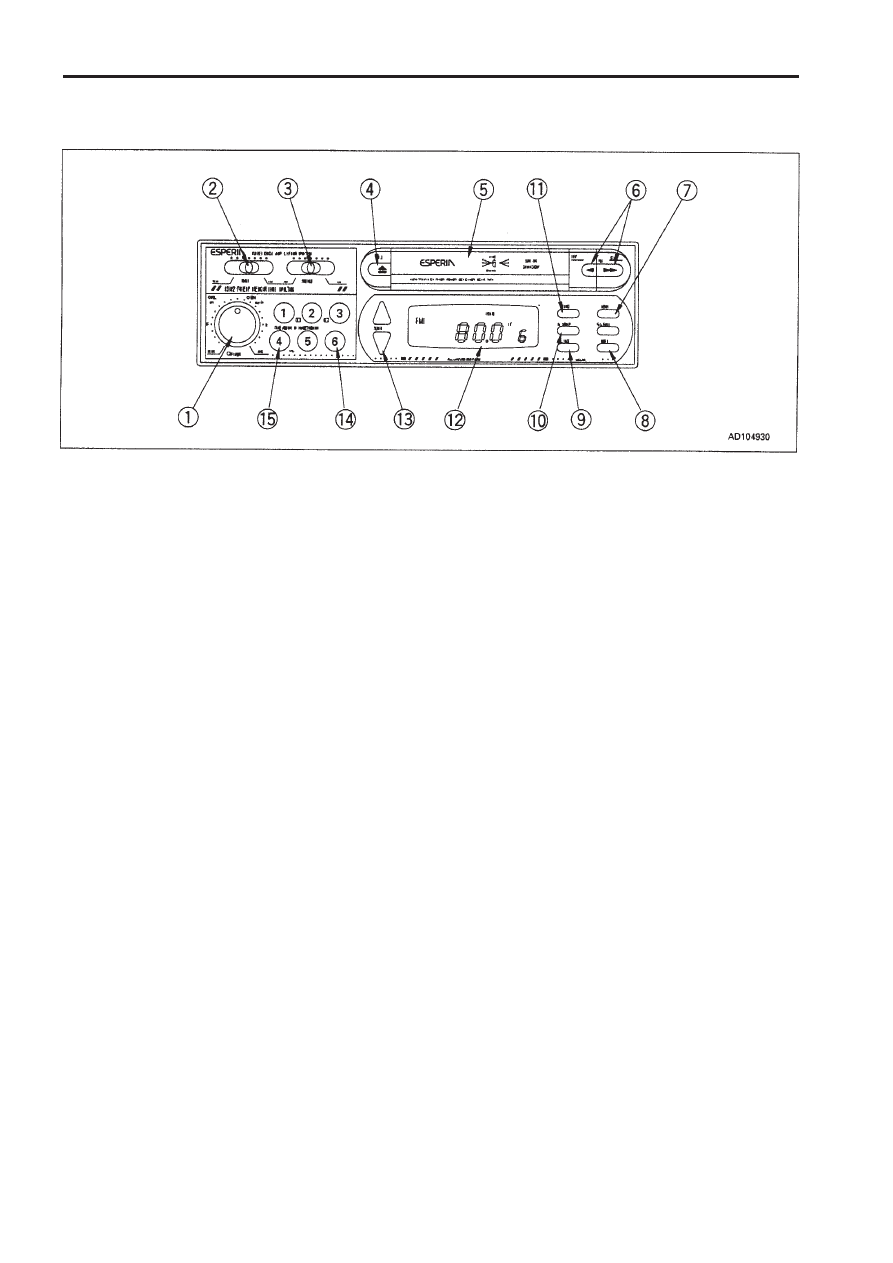

11.8.1 ПОЯСНЕНИЕ К КОМПОНЕНТАМ

1. КНОПКА  ВКЛЮЧЕНИЯ  ПИТАНИЯ/РЕГУЛЯТОРА  УРОВНЯ

ГРОМКОСТИ/РЕГУЛЯТОРА БАЛАНСА
Поверните регулятор по часовой стрелке. "Щелчок" обозначает,

что питание включено. При последующем вращении регулятора

увеличивается громкость динамиков.
Для регулировки баланса нажмите регулятор, поворачивая его

влево или вправо, и отрегулируйте баланс звука между левым и

правым динамиками.

2. ПОЛЗУНКОВЫЙ РЕГУЛЯТОР БАСОВ

Для усиления низких частот переместите регулятор вправо, для

подавления низких частот переместите регулятор влево.

3. ПОЛЗУНКОВЫЙ РЕГУЛЯТОР ТЕМБРА

Для усиления высоких частот переместите регулятор вправо, для

подавления высоких частот переместите регулятор влево.

4. КНОПКА ВЫБРОСА КАССЕТЫ

Для извлечения кассеты нажмите эту кнопку.

5. КАССЕТОПРИЕМНИК

Вставьте кассету таким образом, чтобы открытый участок ленты

был расположен справа.

6. КНОПКА БЫСТРОЙ ПЕРЕМОТКИ ВПЕРЕД/НАЗАД/ПЕРЕКЛЮ-

ЧЕНИЯ ПРОГРАММ
Для того чтобы быстро перемотать ленту вперед, нажмите кноп-

ку, соответствующую индикации направления воспроизведения,

а чтобы перемотать назад, нажмите другую кнопку. Для того что-

бы остановить быструю перемотку вперед/назад, слегка нажми-

те незаблокированную кнопку. Система начнет воспроизведение

записи в обычном режиме. Чтобы изменить программу, нажмите

кнопки быстрой перемотки вперед/назад одновременно. Направ-

ление перемещения кассеты изменится на обратное.

7. КНОПКА ПАМЯТИ

Для предустановки частот необходимых станций нажмите эту кноп-

ку (мигает индикация МЕ).

11.8 АВТОМОБИЛЬНАЯ СТЕРЕОМАГНИТОЛА

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-25

8. ПОИСК

При нажатии кнопки SEEK (ПОИСК) система автоматически нач-

нет поиск принимаемой станции и автоматически прекратит его

при настройке на станцию.

9. КНОПКА ГРОМКОСТИ

Данная кнопка используется для установки системы на более низ-

кий уровень громкости, сохраняя при этом усиленные низкие и

высокие частоты (на дисплее отобразится индикация "LOUD").

10. КНОПКА АВТОПАМЯТИ

При нажатии кнопки "A.MEMO" система начнет последовательно

производить настройку на станции, принимаемые в месте нахож-

дения машины, и заносить их в память. Все операции произво-

дятся автоматически.

11. КНОПКА ВЫБОРА ДИАПАЗОНА FM/MW(AM)

При нажатии кнопки "BAND" диапазон частот меняется между

FM1, FM2, FM3 и MW(AM). На дисплее отображается принимае-

мый диапазон и частота.

12. ДИСЛЕЙ

На дисплее отображается принимаемая частота при приеме ра-

диопередач или режим работы.

13. КНОПКА ТЮНЕРА (РУЧНАЯ НАСТРОЙКА)

При каждом нажатии     -образной кнопки TUNER принимаемая

частота увеличивается на 9 КГц в диапазоне АМ и на 0,1 МГц в

диапазоне FM. При каждом нажатии     -образной кнопки TUNER

принимаемая частота соответственно уменьшается. При непре-

рывном нажатии любой из этих кнопок принимаемая частота из-

меняется беспрерывно.

14. КНОПКИ ПРЕДУСТАНОВКИ СТАНЦИЙ

Одна  станция  в  каждом  диапазоне FM1, FM2, FM3 и MW(AM)

соответственно может быть предустановлена на одну из кнопок

предустановки (см. раздел "Предустановка выбранных станций").

15. КНОПКА METAL

Перед воспроизведением ленты с металлопокрытием нажмите

кнопку "MTL"

4. На дисплее отобразится индикация "MTL".

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-26

11.8.2 ПРИ  ПРИЕМЕ  РАДИОПЕРЕДАЧ

1. Поверните пусковой ключ в положение ON и переведите его в по-

ложение АСС, прежде чем включить питание системы.

2. При помощи переключателя диапазонов выберите диапазон AM

или FM.

3. При помощи кнопки предустановки или ручной настройки настрой-

те систему на нужную станцию.

4. При помощи соответствующих кнопок отрегулируйте уровень гром-

кости, баланс между левым и правым динамиками и качество зву-

чания по Вашему выбору.

5. При выключении радиоприемника поверните регулятор громкос-

ти против часовой стрелки до щелчка.

ПРИМЕЧАНИЕ

•

При переключении на радиоприемник в момент воспроизведения

кассеты нажмите кнопку выброса кассеты EJECT, чтобы остано-

вить кассету, и система автоматически переключится на радио-

приемник.

•

Чтобы переключиться на режим воспроизведения кассеты при ра-

ботающем радиоприемнике, достаточно просто вставить кассету.

Автоматическая настройка при помощи кнопки SEEK (поиск)
При нажатии кнопки "SEEK" принимаемая частота будет возрастать,

и поиск автоматически прекратится при настройке на станцию.

Ручная настройка
При нажатии одной из     или      -образных кнопок "TUNER" принима-

емая частота изменится в соответствии с данными, указанными ниже.

При непрерывном нажатии одной из этих кнопок принимаемая часто-

та будет изменяться беспрерывно.

Автоматический выбор режима моно и стереоприема
Если принимаемый стереосигнал FM слишком слабый для обычного

режима приема (например, в горных районах, или если передающая

станция находится слишком далеко), то система автоматически пе-

реключится из режима стереоприема на режим моно, чтобы пода-

вить шумы. Система автоматически вернется в режим стерео при уве-

личении интенсивности радиосигнала.

Регионы

Северная, Центральная или Южная Америка
Остальные регионы

AM

10 кГц

9 кГц

FM

0,1 мГц

0,025 мГц

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-27

Предустановка выбранных станций
В момент приема предустановленной станции выберите при помощи

переключателя FM/AM один из диапазонов AM, FM1, FM2, FM3, за-

тем нажмите одну из кнопок с цифрами, соответствующую выбранной

станции.
Система может запомнить 6 станций в диапазоне АМ и 18 станций в

диапазонах FM (FM1: 6 станций, FM2: 6 станций и FM3: 6 станций).

Процедура предустановки:
1. Если система работает в режиме воспроизведения, нажмите кнопку

выброса кассеты, чтобы остановить запись.

2. Для предустановки произведите настройку на желаемую станцию:

Прежде чем настроиться на частоту желаемой станции, выберите

сначала один из диапазонов MW(AM)/, FM1, FM2, FM3 при помо-

щи кнопок настройки TUNING.

3. Нажмите кнопку памяти МЕМО.

4. Пока мигает индикация "МЕМО", нажмите кнопку предустановки с

номером канала, под которым Вы хотите занести в память преду-

становленную станцию. (На дисплее отобразится индикация номе-

ра предустановленного канала и частота).

5. Для предустановки остальных желаемых станций повторите пунк-

ты 2 - 4 вышеуказанной процедуры.

ПРИМЕЧАНИЕ

•

Для изменения станции, соответствующей определенному номеру

кнопки предустановки, также повторите пункты 2 - 4 вышеуказан-

ной процедуры.

•

Если был отключен главный источник питания, например, при за-

мене аккумуляторной батареи машины, то все данные предуста-

новок будут утеряны. В этом случае повторите процедуру преду-

становки.

Автопамять
При нажатии кнопки "A.MEMO" система начнет последовательно про-

изводить настройку на станции, принимаемые в месте нахождения

машины, и заносить их в память. Все операции производятся авто-

матически.

Резервная батарея памяти
Если при нажатии кнопки предустановки система не настраивается

на запрограммированную станцию, то повторите процедуру предус-

тановки, после того как машина находилась в эксплуатации в тече-

ние дня. Если и на следующий день неисправность сохраняется, то,

вероятно, что срок службы резервной батареи истек, если только не

был обнаружен плохой контакт или обрыв проводов. В этом случае

замените резервную батарею.

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-28

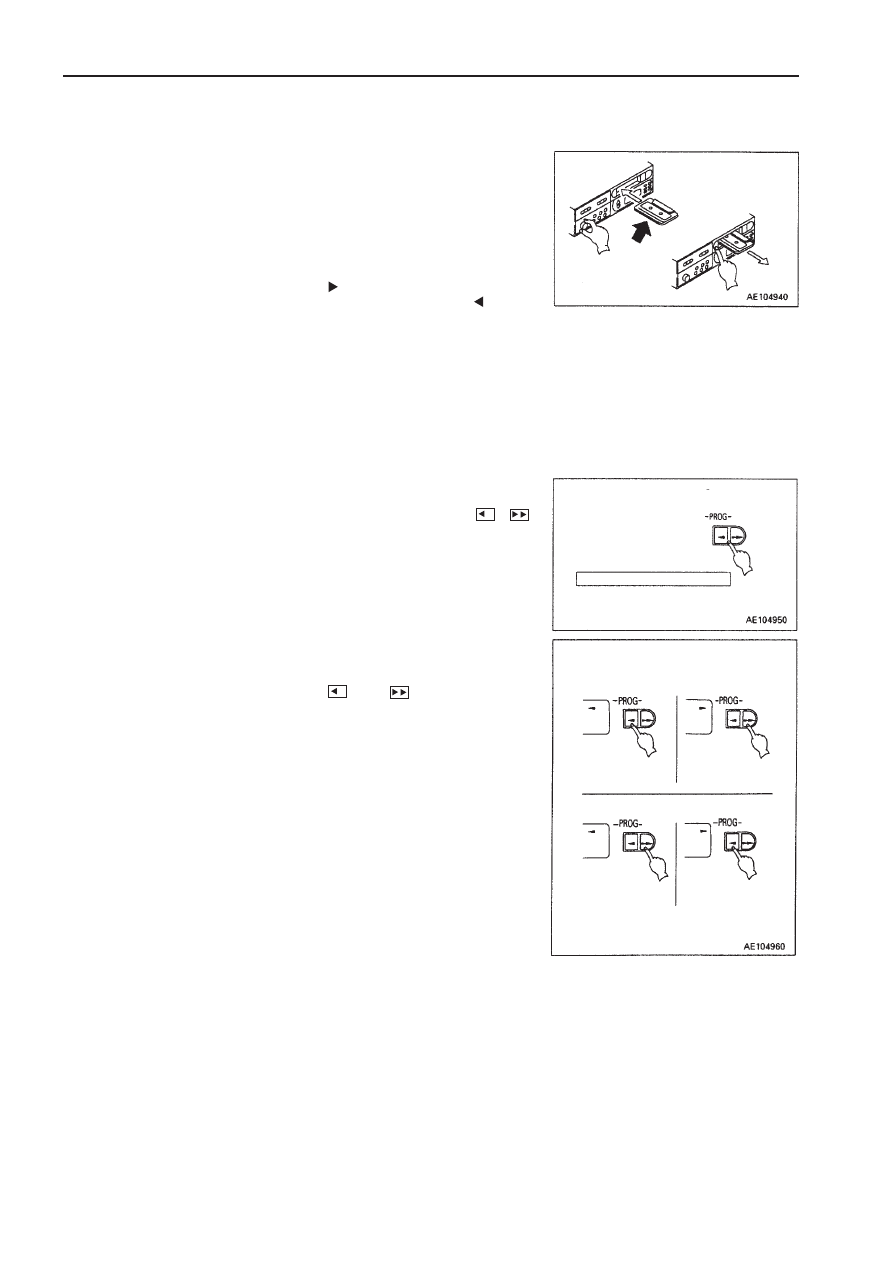

11.8.3 ВОСПРОИЗВЕДЕНИЕ  КАССЕТЫ

1. Прежде чем включить стереосистему, поверните пусковой ключ в

положение ON или в положение АСС.

2. Вставьте кассету в кассетоприемник таким образом, чтобы откры-

тый участок ленты был расположен справа. Воспроизведение кас-

сеты начнется автоматически. Если при перемещении ленты на

дисплее отображается индикация    , то это означает, что воспро-

изводится верхний канал магнитной ленты, а индикация     означа-

ет, что воспроизводится нижний канал.
Когда заканчивается воспроизведение в одном направлении, си-

стема автоматически начинает воспроизведение обратной сто-

роны кассеты.

3. Для остановки воспроизведения нажмите кнопку выброса кассе-

ты, и система автоматически переключится на радио.

СМЕНА КАНАЛОВ ЛЕНТЫ
Во время воспроизведения слегка нажмите кнопки PROG       и
одновременно.

БЫСТРАЯ ПЕРЕМОТКА ЛЕНТЫ ВПЕРЕД/НАЗАД
Для быстрой перемотки ленты вперед во время воспроизведения,

полностью нажмите одну из кнопок        или       в зависимости от

направления перемещения ленты, чтобы заблокировать ее. Чтобы

изменить  направление  перемещения  ленты,  полностью  нажмите

кнопку противоположного направления, чтобы заблокировать ее.
Для отмены быстрой перемотки вперед/назад слегка нажмите не-

заблокированную кнопку.
Это разблокирует заблокированную кнопку, и начнется воспроизве-

дение в обычном режиме.

Быстрая  перемотка  вперед

Направление  пере-

мещения  ленты

Направление  пере-

мещения  ленты

Быстрая  перемотка  назад

Направление  пере-

мещения  ленты

Направление  пере-

мещения  ленты

Нажмите обе кнопки одновременно

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-29

11.8.4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Магнитная лента

магнитная лента

Применимая кассета:

Кассета фирмы Philips

Формат записи:

4 дорожки, 2 стереоканала

Скорость ленты:

4,75 см/сек

Время быстрой перемотки вперед/назад: 185 сек (для кассеты С-60)
Коэффициент детонации:

0,15% (WEMS)

Отношение С/Ш:

55 дБ

Радиоприемник
Частота приема:

FM: 76,1 - 89,9 МГц,
АМ: 522 - 1629 КГц.

Чувствительность:

FM: 3 мкВ (30 дБ С/Ш)
АМ: 10 мкВ (макс.)

Отношение С/Ш:

FM: 62 дБ
АМ: 45 дБ

Общие характеристики для магнитной ленты и радиоприемника
Частотная характеристика:

(40 - 12500 Гц)

Макс. выходная мощность:

30 Вт + 30 Вт

Выходной импеданс:

(4 Ом х 2) или (8 Ом х 4)

Потребление тока:

5 А

Источник питания:

12 В - 24 В постоянного тока

Полярность:

Заземление по отрицательному потенциалу

Размеры:

178 (Ш) х 50 (В) х 150 (Г) мм

Масса:

1,4 кг

•

С целью усовершенствования конструкция и технические характеристики могут быть

изменены без уведомления.

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ
