2-14

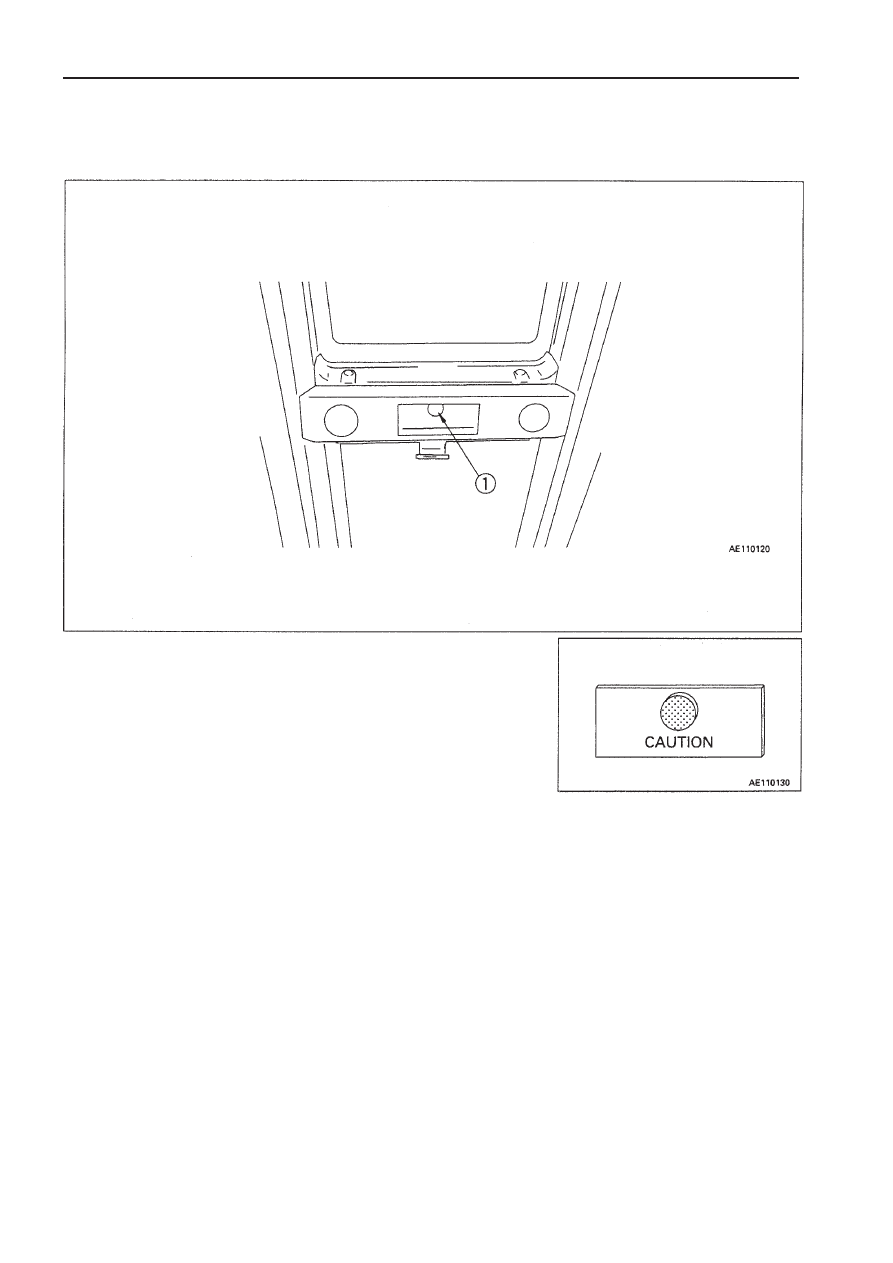

1. ЛАМПА ПРЕДУПРЕЖДЕНИЯ

Если  на  блоке  системы  контроля  мигают  контрольные  лампы

групп ПРЕДУПРЕЖДЕНИЯ В и С, то одновременно мигает и эта лам-
па.

Если эта лампа мигает, то проверьте контрольную панель для

определения места неисправности.

Если мигает контрольная лампа группы ПРЕДУПРЕЖДЕНИЯ С,

то одновременно раздается прерывистый сигнал зуммера предуп-
реждения.

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

11.2 ЛАМПЫ

2-15

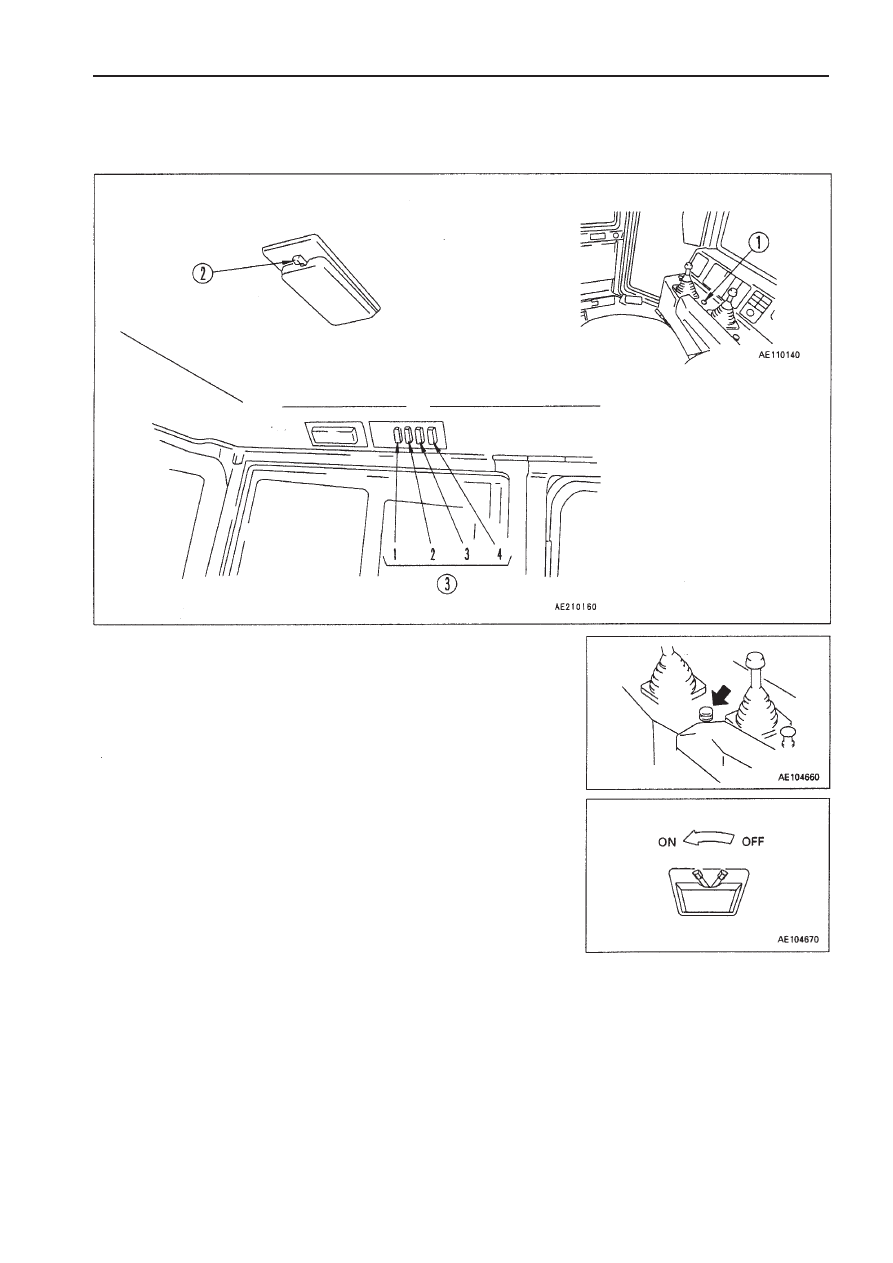

2. ВКЛЮЧАТЕЛЬ ПЛАФОНА ОСВЕЩЕНИЯ КАБИНЫ

Включает плафон освещения кабины.

Положение ON: Лампа загорается
Положение OFF: Лампа гаснет

1. КНОПКА ЗВУКОВОГО СИГНАЛА

При нажатии на кнопку раздается звуковой сигнал.

11.3 ВКЛЮЧАТЕЛИ

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-16

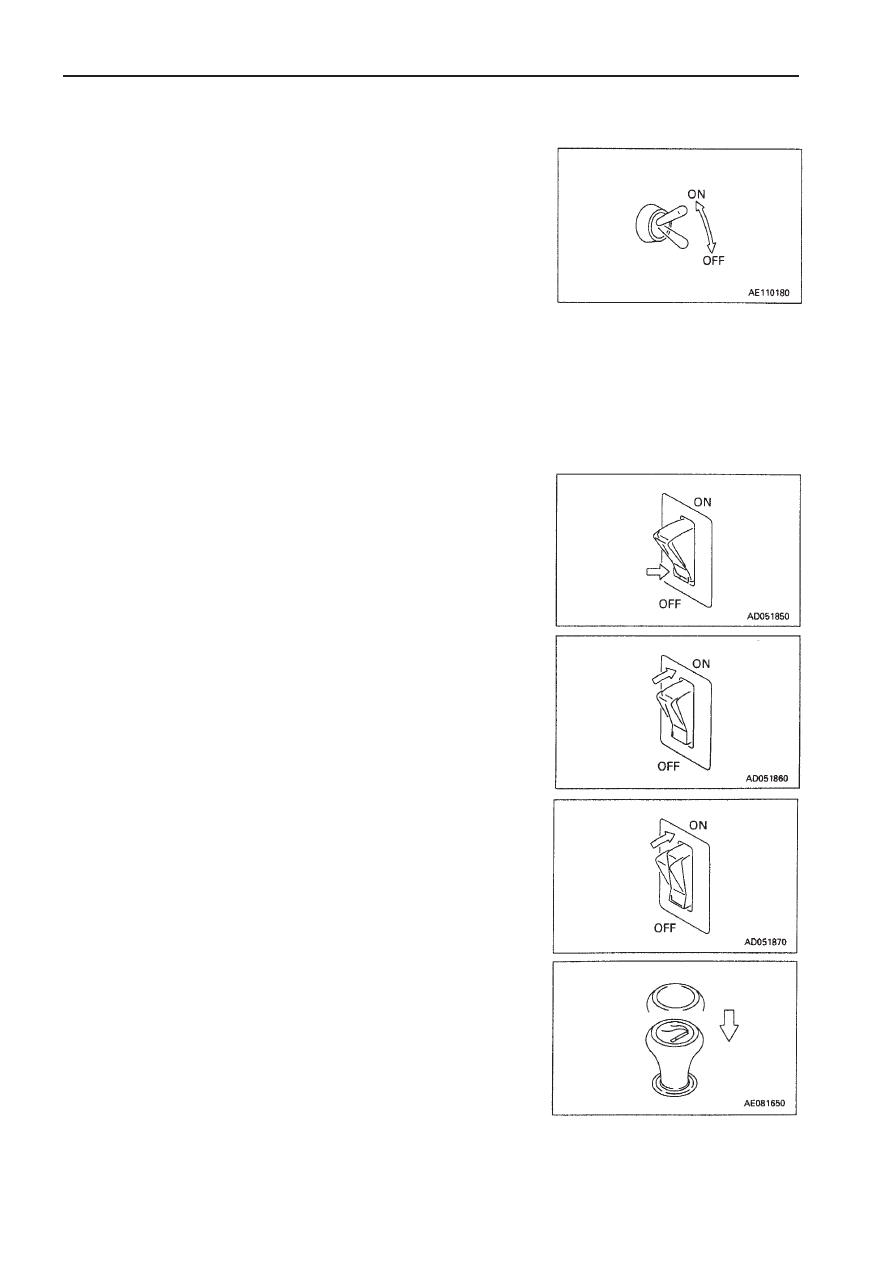

3. ВКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ (ЕСЛИ МАШИНА

ОБОРУДОВАНА КАБИНОЙ)
Включает стеклоочистители.

Стеклоочистители очищают:

1

Заднее окно

2

Правую дверь

3

Левую дверь

4

Переднее окно

Кроме того, он используется как включатель стеклоомывателя окон.
Управление включателем осуществляется следующим образом.

4. ПРИКУРИВАТЕЛЬ (ЕСЛИ МАШИНА ОБОРУДОВАНА КАБИ-

НОЙ)
Используется для прикуривания сигарет.

Чтобы им воспользоваться, отожмите прикуриватель внутрь. Через
несколько секунд он пружиной будет вытолкнут обратно. Возьмите
прикуриватель и прикурите сигарету.

ПРИМЕЧАНИЕ
Напряжение прикуривателя 24 В. Не используйте его в качестве
источника питания для оборудования напряжением 12 В.

z

Только стеклоомыватель окон
Для разбрызгивания воды нажмите и удерживайте включатель в
положениии OFF.

z

Только стеклоочиститель
При включении начнет работать стеклоочиститель.

z

Стеклоочиститель и стеклоомыватель окон
Если нажать и удерживать этот включатель в положении ON в то
время, когда работает стеклоочиститель, то начнет разбрызги-
ваться вода.

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-17

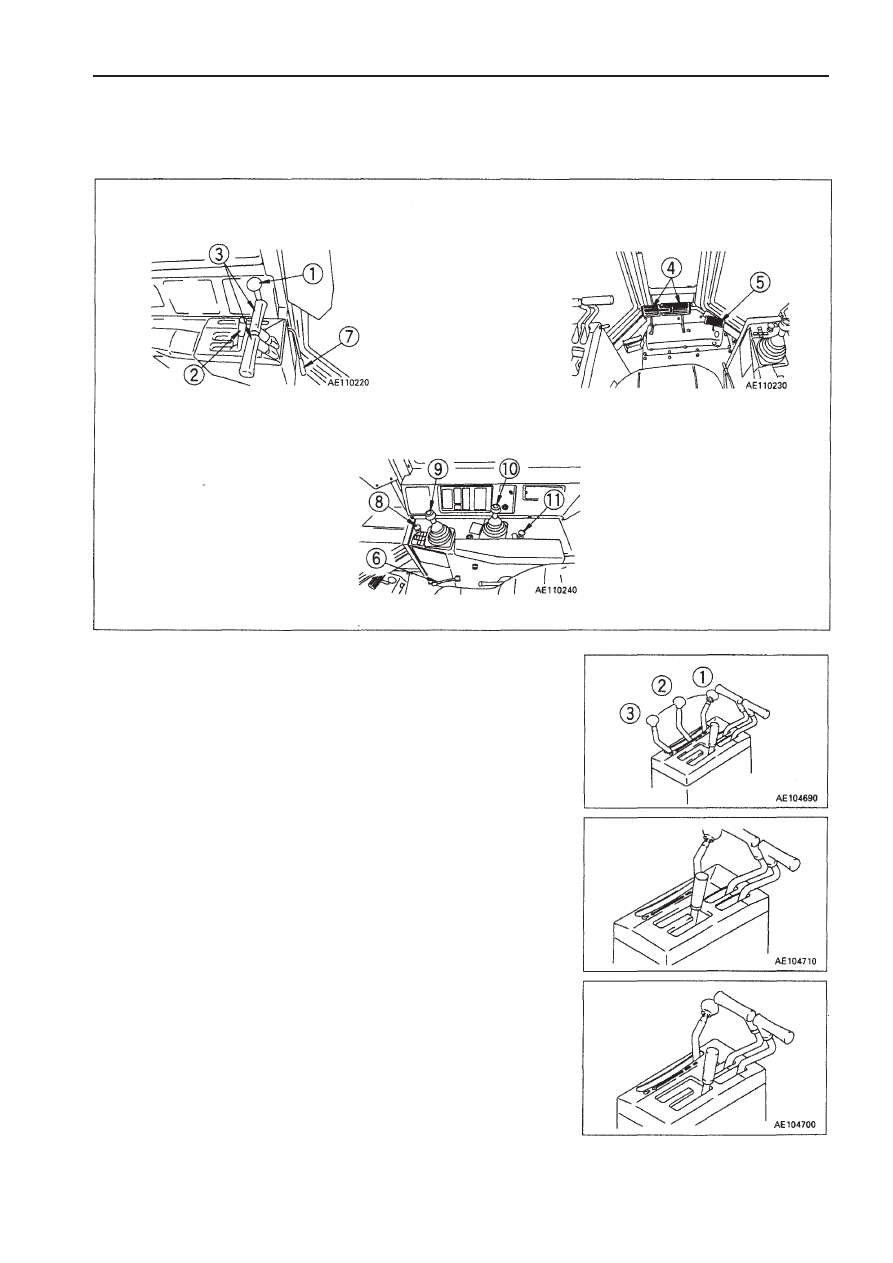

3. РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ

Этот рычаг используется для рулевого управления машиной. Если

частично переместить рычаг в направлении поворота машины, то
муфта рулевого механизма выйдет из зацепления и машина будет
выполнять поворот постепенно.

При дальнейшем перемещении рычага включится тормоз руле-

вого механизма и машина будет выполнять поворот на месте.

2. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ СКОРОСТНОГО ДИАПАЗОНА

 С помощью этого рычага изменяют скоростной диапазон пере-

движения. Можно легко выбрать передвижение на одной из трех пе-
редач переднего хода и трех передач заднего хода.

Перед запуском двигателя установите рычаг переключения ско-

ростного диапазона в нейтральное положение.

11.4 РЫЧАГИ И ПЕДАЛИ УПРАВЛЕНИЯ

1. РЫЧАГ УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА

Этот рычаг используется для управления частотой вращения и
выходной мощностью двигателя.
Он также используется для остановки двигателя.

Полностью выжмите рычаг.

Потяните рычаг на себя из поло-
жения остановки двигателя

1

 до

тех пор, пока не произойдет спад
рабочего усилия.
Полностью выведите рычаг из по-
ложения низких холостых оборо-
тов, потянув его на себя.

1

Положение остановки двига-
теля:

2

Положение низких холостых
оборотов:

3

Положение  высоких  холос-
тых оборотов:

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-18

 ПРЕДУПРЕЖДЕНИЕ

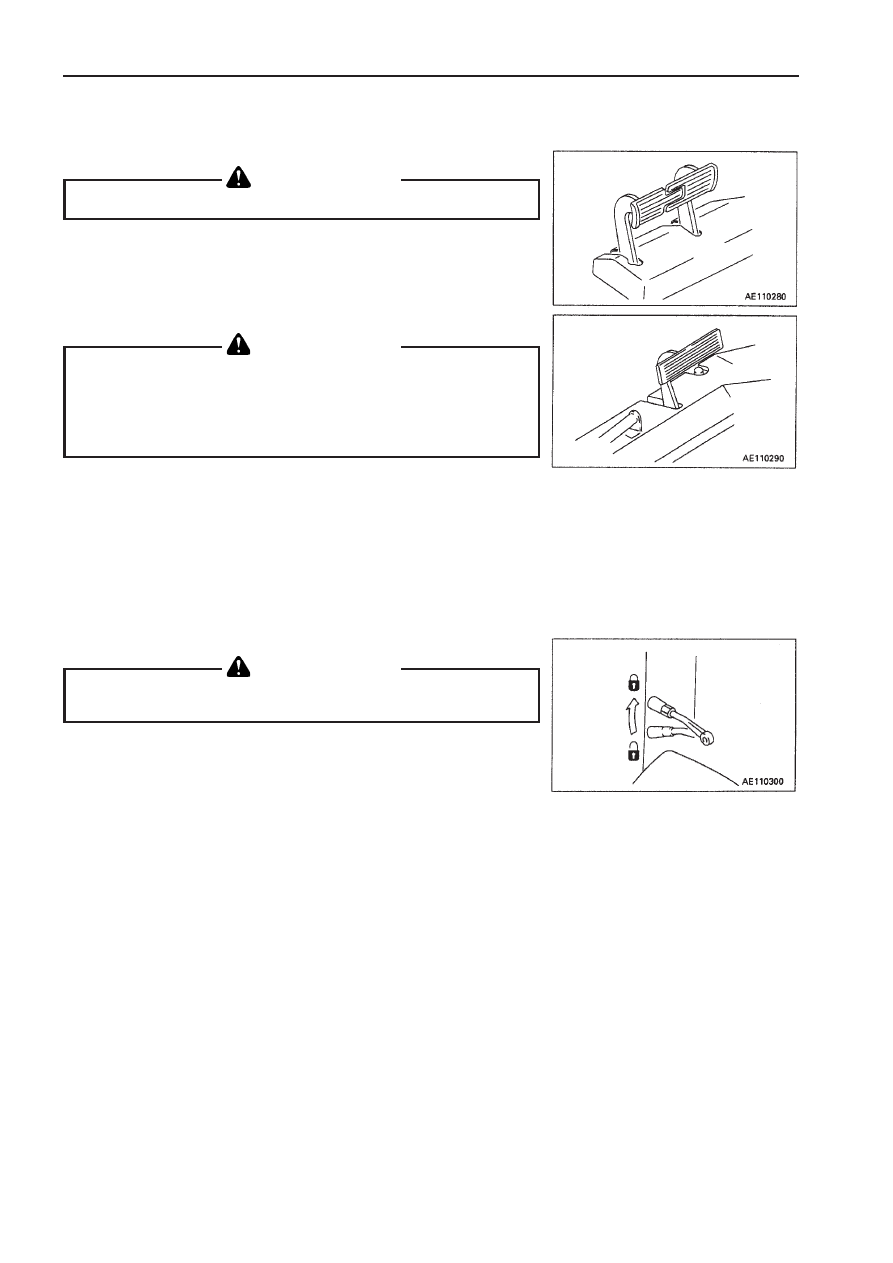

4. ПЕДАЛЬ ТОРМОЗА

Без необходимости не ставьте ногу на эту педаль.

Чтобы включить правый и левый тормоз, нажмите эту педаль.
Если рычаг рулевого управления переместить на себя наполови-

ну при одновременном нажатии соответствующей педали тормоза,
то машина начнет выполнять поворот вокруг своей оси.

5. ПЕДАЛЬ ЗАМЕДЛЕНИЯ ХОДА

z

z

z

z

z

Без необходимости не ставьте ногу на эту педаль.

z

z

z

z

z

По окончании подъема на уклон или при выгрузке грунта с

крутого обрыва резкая потеря нагрузки приводит к внезап-

ному увеличению частоты вращения двигателя. Во избе-

жание этого нажмите педаль замедления хода, чтобы умень-

шить скорость передвижения машины.

Эта педаль используется для уменьшения частоты вращения дви-

гателя.

Для быстрого восстановления нормальной мощности двигате-

ля во время операций рыхления в конструкции педали предусмот-
рены  два  положения.  Обычно  используется  первое  положение
педали (800 - 850 об/мин.). При необходимости педаль можно на-
жать больше, чтобы двигатель стал работать с частотой вращения,
соответствующей низким холостым оборотам.

6. РЫЧАГ БЛОКИРОВКИ ТОРМОЗА

При установке машины на стоянку обязательно заблокируй-

те педали тормоза.

Рычаг используется для блокировки педали тормоза при уста-

новке машины на стоянку. Если педали нажаты, а рычаг блокировки
установлен в положение ЗАБЛОКИРОВАНО, то тормоз заблокиро-
ван.

Для выключения тормозов нажмите педали тормоза и установи-

те рычаг в положение РАЗБЛОКИРОВАНО.

 ПРЕДУПРЕЖДЕНИЕ

 ПРЕДУПРЕЖДЕНИЕ

Разблоки-

ровано

Заблоки-

ровано

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-19

z

z

z

z

z

Покидая кабину оператора,  устанавливайте рычаг блоки-

ровки в положение ЗАБЛОКИРОВАНО. Случайное прикос-

новение к незаблокированому рычагу переключения ско-

ростного диапзона может привести к серьезной аварии.

z

z

z

z

z

При краткосрочной остановке машины убедитесь в том, что

рычаг переключения скоростного диапазона установлен в

нейтральное положение, а рычаг блокировки установлен в

положение ЗАБЛОКИРОВАНО.

z

z

z

z

z

При ненадежной установке рычага блокировки в положе-

ние ЗАБЛОКИРОВАНО рычаг управления невозможно заб-

локировать надежно.

 ПРЕДУПРЕЖДЕНИЕ

z

z

z

z

z

Покидая кабину оператора,  устанавливайте рычаг блоки-

ровки в положение ЗАБЛОКИРОВАНО.

Случайное прикосновение к незаблокированным рычагам

управления отвалом и рыхлителем может привести к серь-

езной аварии.

z

z

z

z

z

При ненадежной установке рычага блокировки в положе-

ние ЗАБЛОКИРОВАНО рычаги управления невозможно заб-

локировать надежно. Убедитесь в том, что положение ры-

чага блокировки соответствует положению, показанному на

рисунке.

z

z

z

z

z

При установке машины на стоянку или выполнении техни-

ческого обслуживания обязательно опустите отвал на грунт,

затем установите рычаг блокировки в положение ЗАБЛО-

КИРОВАНО.

 ПРЕДУПРЕЖДЕНИЕ

Разблоки-

ровано

Заблоки-

ровано

Разблоки-

ровано

Заблоки-

ровано

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

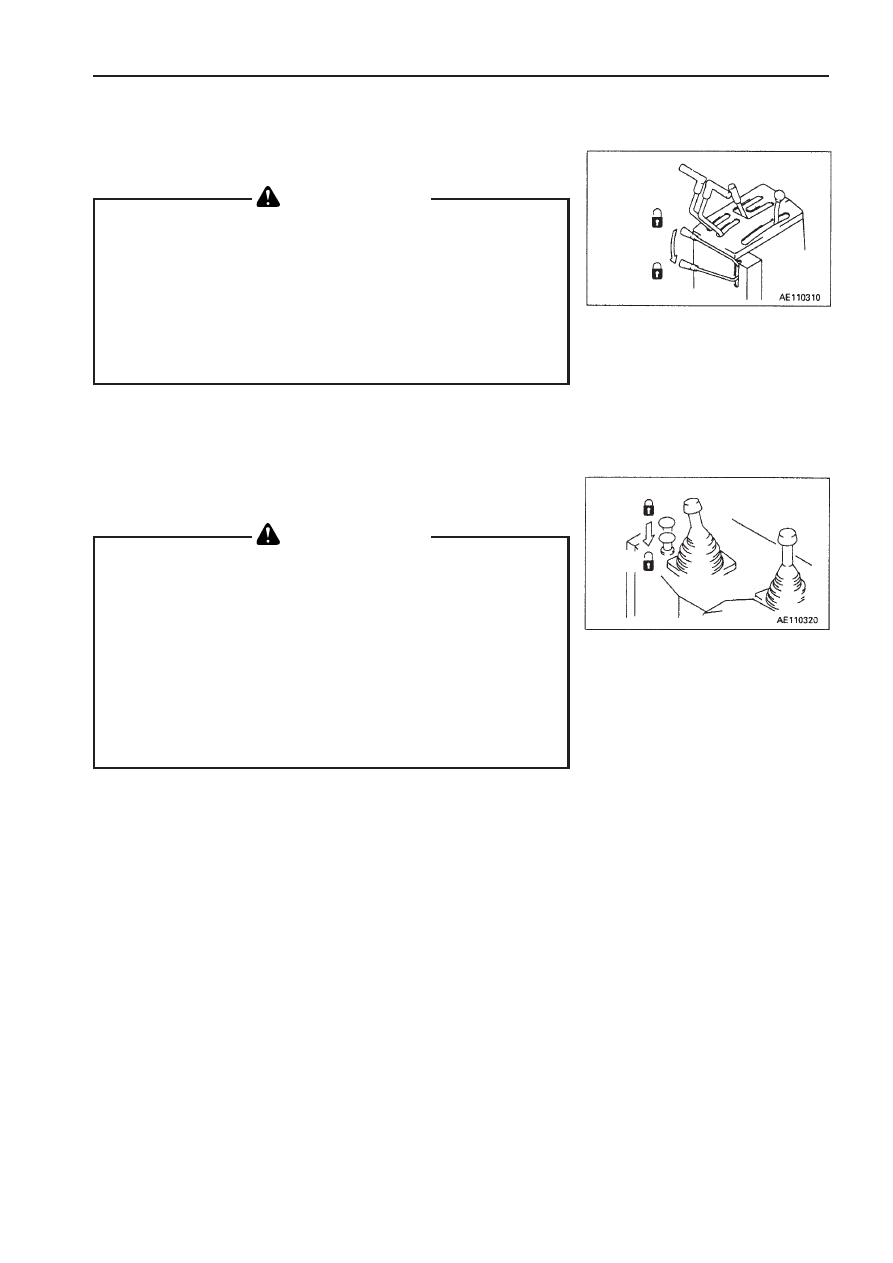

5. РЫЧАГ БЛОКИРОВКИ (ДЛЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ СКО-

РОСТНОГО ДИАПАЗОНА)

Данное устройство блокирует рычаг переключения скоростного

диапазона.

Установите рычаг переключения скоростного диапазона в ней-

тральное положение, а рычаг блокировки - в положение ЗАБЛОКИ-
РОВАНО.
8. РЫЧАГ БЛОКИРОВКИ (ДЛЯ РЫЧАГА УПРАВЛЕНИЯ ОТВА-

ЛОМ)

Данное устройство блокирует рычаги управления отвалом.

2-20

Управление перекосом

A

ПЕРЕКОС ВЛЕВО

B

ПЕРЕКОС ВПРАВО

ПРИМЕЧАНИЕ

z

В конце хода цилиндра перекоса этот рычаг необходимо быстро
вернуть в положение УДЕРЖАНИЕ.

z

Не выполняйте перекос, если отвал находится в верхнем или ниж-
нем положении.

z

Если после остановки двигателя рычаг управления отвалом ус-
тановить в положение ОПУСКАНИЕ, то рабочее оборудование
опустится под собственным весом.

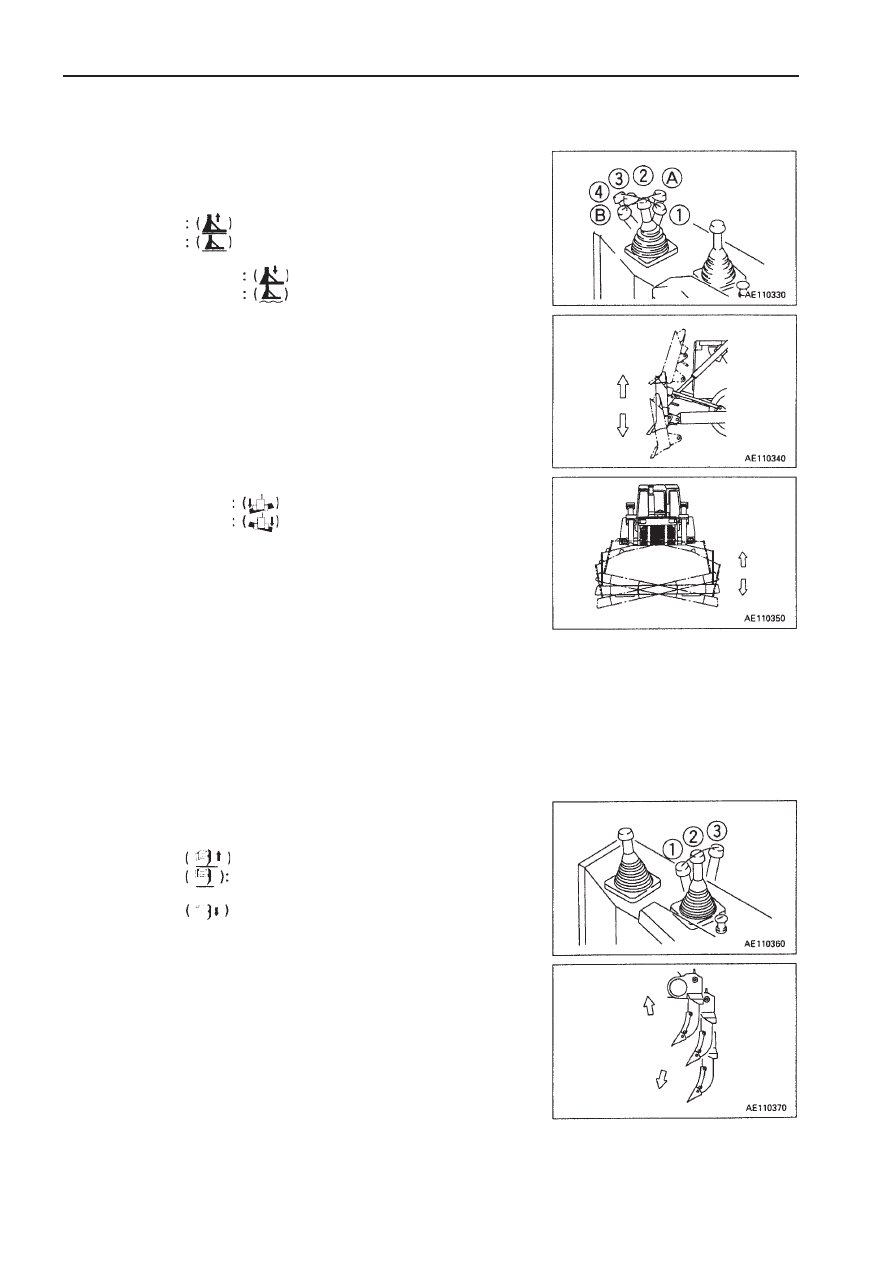

9. РЫЧАГ УПРАВЛЕНИЯ ОТВАЛОМ

Этот рычаг используется для подъема и перекоса отвала.

Управление подъемом

1

ПОДЪЕМ

2

УДЕРЖАНИЕ
Отвал останавливается и удерживается в этом положении.

3

ОПУСКАНИЕ

4

ПЛАВАЮЩИЙ режим
Отвал будет свободно перемещаться под действием внешней
силы.

ПРИМЕЧАНИЕ

При выключении ПЛАВАЮЩЕГО положения этот рычаг не вер-

нется в положение УДЕРЖАНИЕ, поэтому его необходимо перемес-
тить обратно вручную.

10. РЫЧАГ УПРАВЛЕНИЯ РЫХЛИТЕЛЕМ (ДЛЯ МОДЕЛЕЙ D85A, E)

Этот рычаг используется для управления рыхлителем.

1

ПОДЪЕМ

2

УДЕРЖАНИЕ

Рыхлитель останавливается и удерживает-
ся в этом положении.

3

ОПУСКАНИЕ

ПРИМЕЧАНИЕ

Если после остановки двигателя рычаг управления рыхлителем

установить в положение ОПУСКАНИЕ, то рабочее оборудование опу-
стится под собственным весом.

Подъем

Опускание

Перекос  вправо

Перекос влево

Подъем

Опускание

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2-21

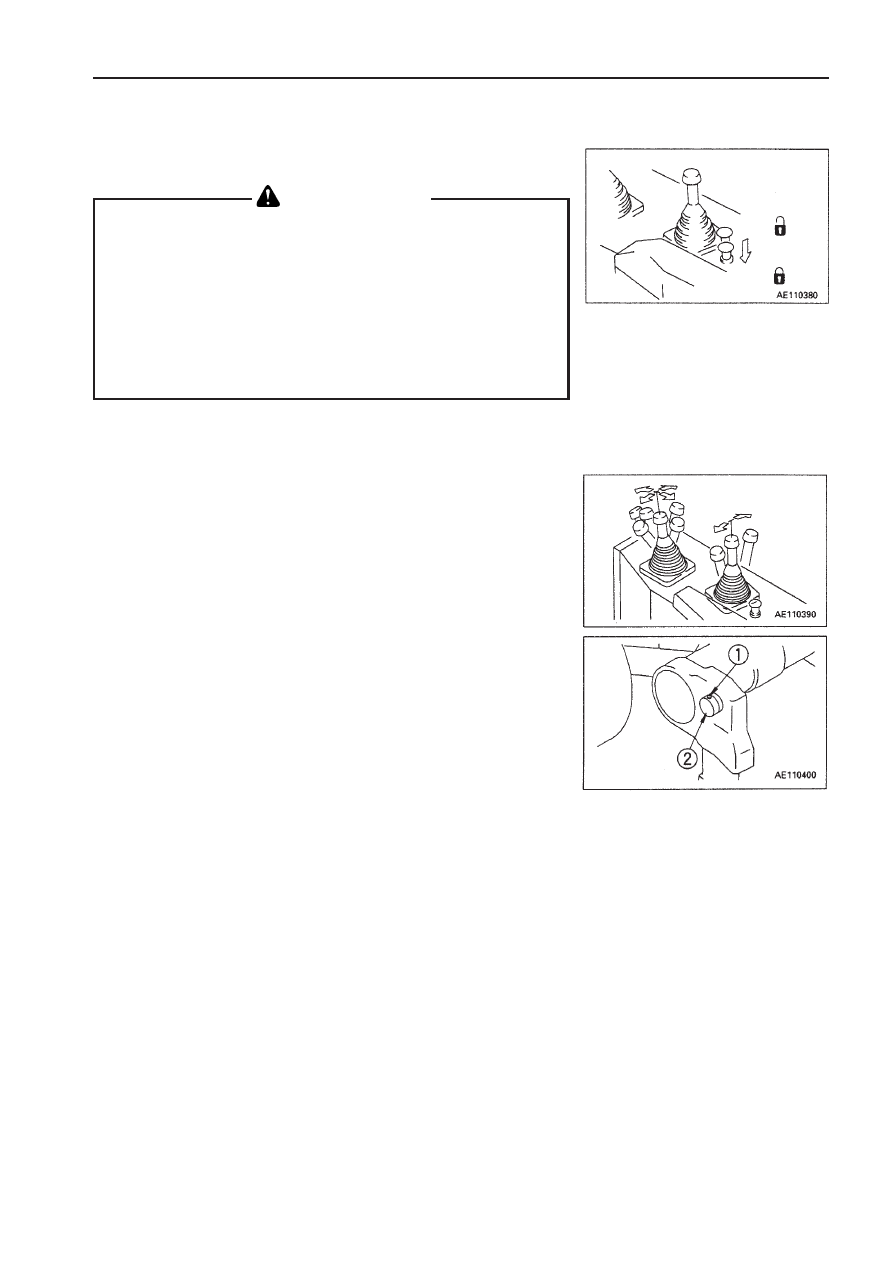

11. РЫЧАГ БЛОКИРОВКИ (РЫЧАГ УПРАВЛЕНИЯ РЫХЛИТЕЛЕМ)

(ДЛЯ МОДЕЛЕЙ D85A, E)

z

z

z

z

z

Выходя из кабины оператора, надежно устанавливайте ры-

чаг блокировки в положение ЗАБЛОКИРОВАНО. Случайное

прикосновение к незаблокированному рычагу управления

может привести к серьезной аварии.

z

z

z

z

z

Если рычаг блокировки не установлен должным образом в

положение ЗАБЛОКИРОВАНО, то рычаг управления может

не заблокироваться.

Убедитесь в том, что блокировка выполнена так, как пока-

зано на рисунке.

z

z

z

z

z

При установке машины на стоянку или при обслуживании

машины убедитесь в том, что рыхлитель опущен, а рычаг

блокировки установлен в положение ЗАБЛОКИРОВАНО.

Это устройство используется для блокировки рычага управления
рыхлителем.

z

Метод сброса давления в контуре рабочего оборудования

1. Опустите рабочее оборудование и остановите двигатель.
2. После остановки двигателя поработайте рычагом управления ра-

бочим оборудованием, перемещая его полностью вперед, назад,
влево и вправо, чтобы сбросить давление в контуре рабочего обо-
рудования.

Регулировка глубины резания грунта
В стойке имеются два отверстия под установочный палец, которые
используются для резания грунта. В обычных условиях следует ис-
пользовать нижнее отверстие, а при необходимости в глубоком ре-
зании - верхнее отверстие.
При изменении глубины резания грунта приложите молоток и кернер
к пальцу

1

 слева или справа, выбейте его и снимите с противопо-

ложной стороны.
Затем извлеките палец

2

 и установите его в другое отверстие стой-

ки (верхнее или нижнее).
Палец представляет собой цельную конструкцию, поэтому вставьте
его частично от руки, а затем полностью забейте молотком.

Разблоки-

ровано

Заблоки-

ровано

Отвал

Рыхлитель

 ПРЕДУПРЕЖДЕНИЕ
