Komatsu. БУЛЬДОЗЕР D85A-37307. Руководство - часть 6

2-6

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

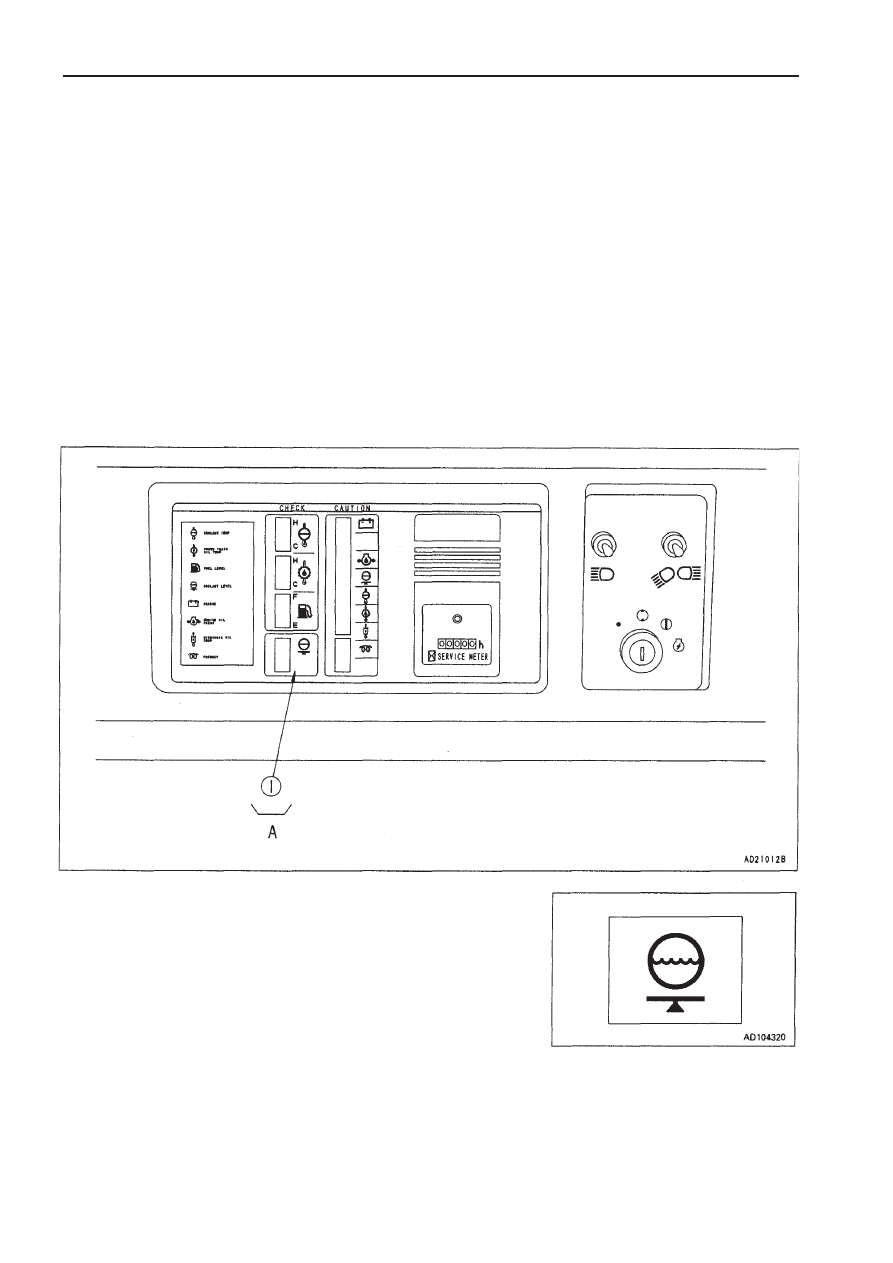

11.1.1 A:

ГРУППА ЛАМП ПРОВЕРКИ
(Проверка производится перед запуском
двигателя)

ПРИМЕЧАНИЕ

При выполнении предпусковых проверок не полагайтесь

только на показания контрольных ламп. Для выполнения про-
верок изучите пункты периодического техобслуживания и раз-
дел 12. ЭКСПЛУАТАЦИЯ.

Установите машину на ровную горизонтальную площадку и

проверьте контрольные лампы.

Убедитесь в том, что после поворота пускового включателя

в положение ON данные контрольные лампы загораются при-
близительно на 3 секунды. Если какая-либо контрольная лампа
не загорелась, то обратитесь к дистрибьютору фирмы Komatsu
по вопросу ее проверки.

5. УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В РАДИАТОРЕ

Эта контрольная лампа предупреждает оператора о низком уров-

не охлаждающей жидкости в радиаторе.

Если она загорается, то проверьте уровень охлаждающей жид-

кости в радиаторе и долейте ее при необходимости.

2-7

ПРИМЕЧАНИЕ

Установите машину на ровную горизонтальную площадку и

проверьте контрольные лампы.

Убедитесь в том, что после поворота пускового включателя

ВНИМАНИЕ

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

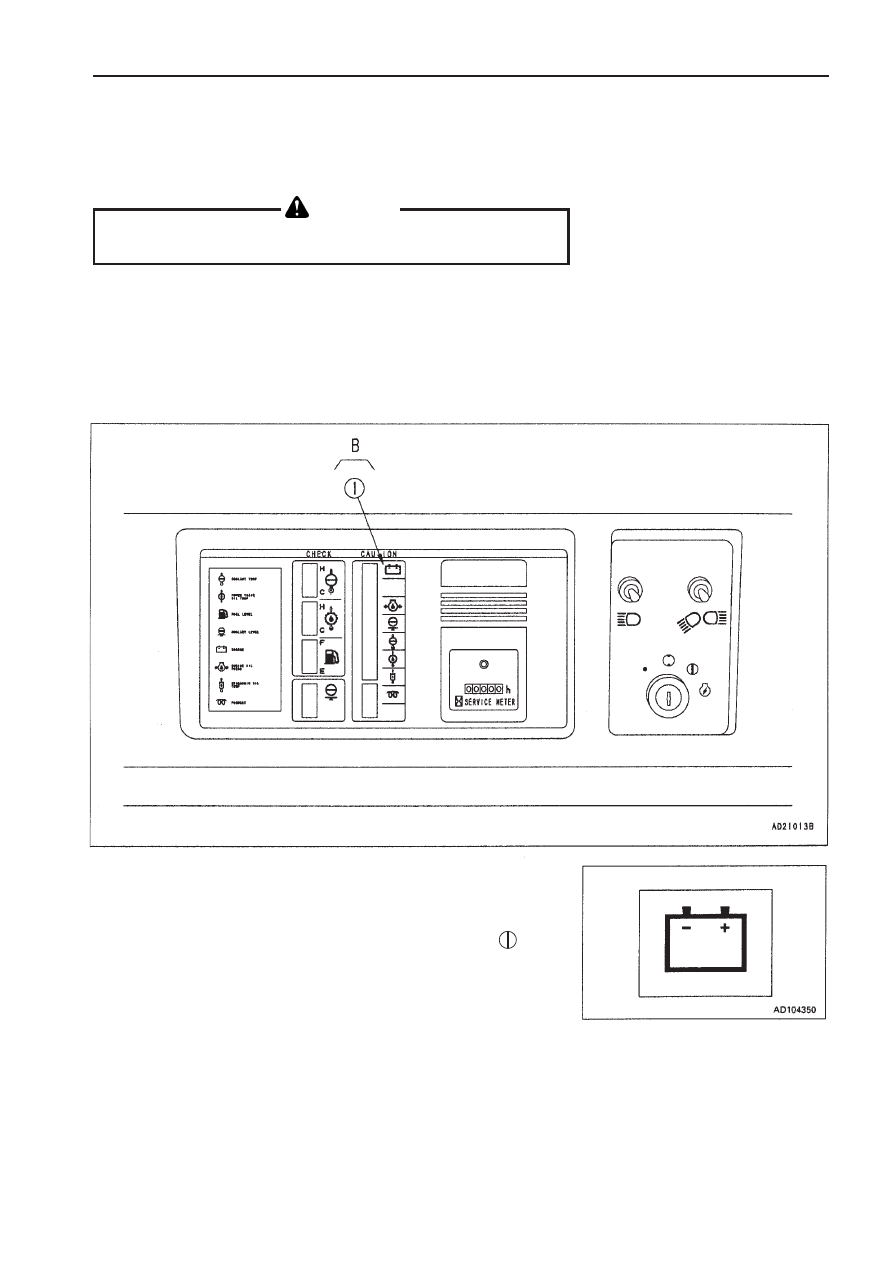

11.1.2 В: ГРУППА ЛАМП ПРЕДУПРЕЖДЕНИЯ

(Лампы предупреждения)

Если начнет мигать данная контрольная лампа, то немедлен-

но устраните соответствующую неисправность.

Эта контрольная лампа предупреждает о неисправности систе-

мы зарядки во время работы двигателя.

При повороте пускового включателя в положение ON ( ) лампа

загорится, но при повышении частоты вращения двигателя она дол-
жна погаснуть.

Если контрольная лампа начинает мигать, то остановите двига-

тель и проверьте натяжение клинового ремня. При обнаружении лю-
бой неисправности см. раздел 16. ДИАГНОСТИКА НЕИСПРАВНОС-
ТЕЙ.

1. КОНТРОЛЬНАЯ ЛАМПА ЗАРЯДКИ АККУМУЛЯТОРА

2-8

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

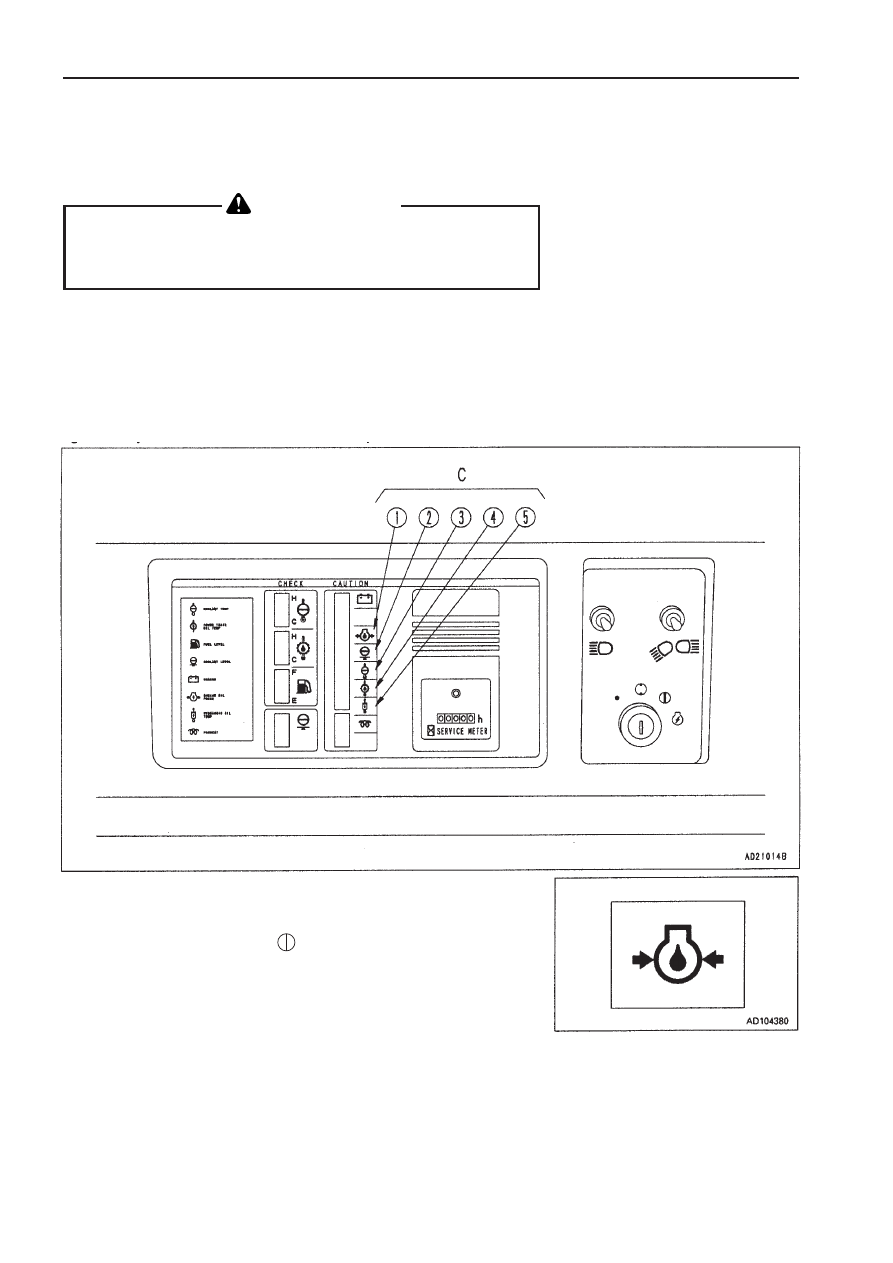

11.1.3 С: ГРУППА ЛАМП ПРЕДУПРЕЖДЕНИЯ

(Лампы предупреждения)

Если начнет мигать любая из контрольных ламп, то остано-

вите двигатель или дайте ему поработать на низких холос-

тых оборотах, и немедленно устраните соответствующую

неисправность.

ПРЕДУПРЕЖДЕНИЕ

ПРИМЕЧАНИЕ

Установите машину на ровную горизонтальную площадку и

проверьте контрольные лампы.

Убедитесь в том, что после поворота пускового включателя

1. КОНТРОЛЬНАЯ ЛАМПА ДАВЛЕНИЯ МАСЛА В ДВИГАТЕЛЕ

Эта контрольная лампа предупреждает о падении давления сма-

зочного масла в двигателе. Лампа загорится при повороте пускового
включателя в положение ON ( ).

Если лампа погаснет после запуска двигателя, то давление мас-

ла в норме.

Если лампа загорается во время эксплуатации, то значит, давле-

ние масла ниже.

Немедленно остановите двигатель и установите причину неисправ-

ности. Более подробно см. раздел 16. ДИАГНОСТИКА НЕИСПРАВ-
НОСТЕЙ.

2-9

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

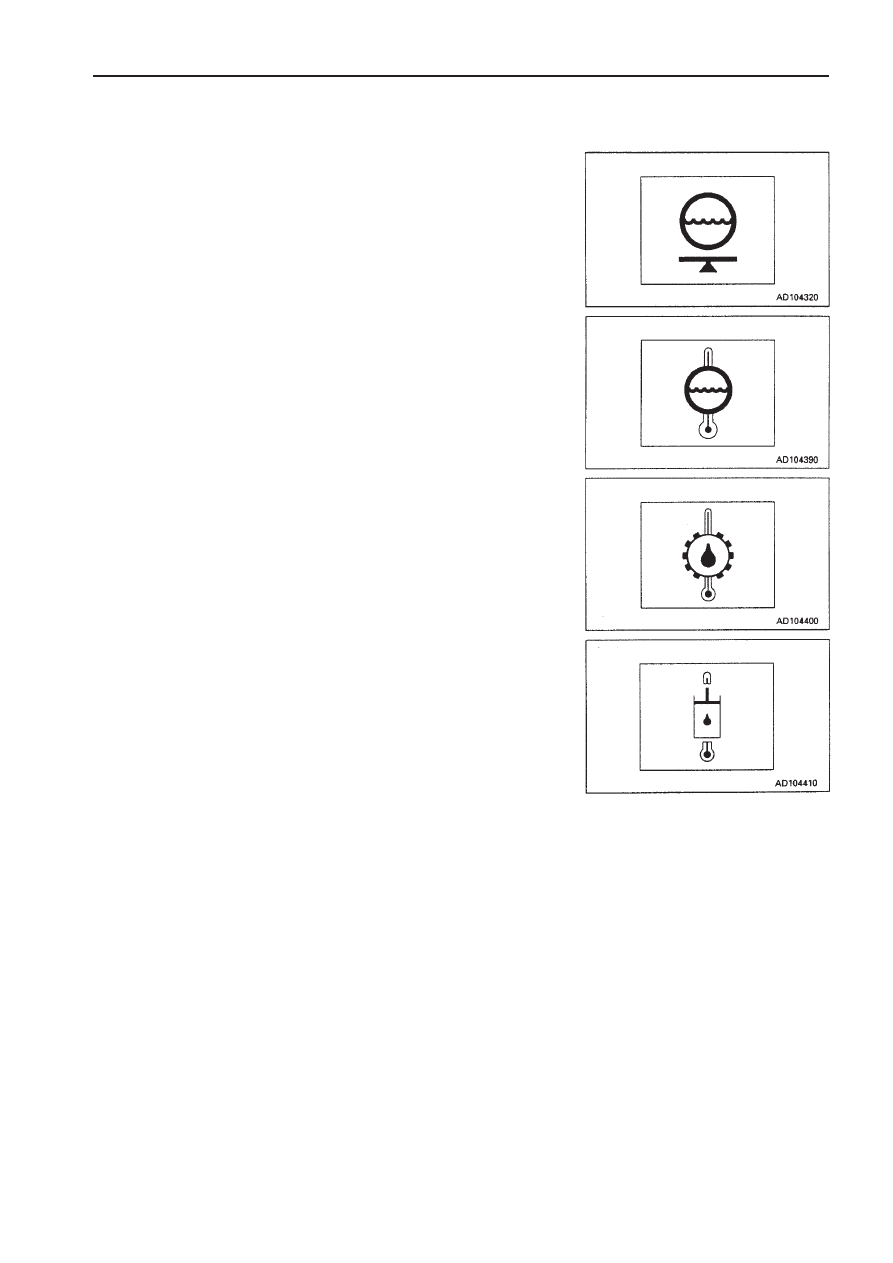

2. УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В РАДИАТОРЕ

Эта контрольная лампа предупреждает оператора о низком уров-

не охлаждающей жидкости в радиаторе.

Если она загорается, то остановите двигатель, проверьте уро-

вень охлаждающей жидкости в радиаторе и долейте ее при необхо-
димости.

4. КОНТРОЛЬНАЯ ЛАМПА ТЕМПЕРАТУРЫ МАСЛА В СИСТЕМЕ

СИЛОВОЙ ПЕРЕДАЧИ
Эта контрольная лампа предупреждает о повышении температу-

ры масла на выходе гидротрансформатора.

Если контрольная лампа начинает мигать, то остановите маши-

ну и дайте двигателю поработать на низких холостых оборотах до
тех пор, пока не загорится зеленый сектор шкалы указателя темпе-
ратуры масла в системе силовой передачи.

5. КОНТРОЛЬНАЯ ЛАМПА ТЕМПЕРАТУРЫ МАСЛА

ГИДРОСИСТЕМЫ
Эта контрольная лампа предупреждает о повышении температу-

ры масла в гидросистеме.

Если контрольная лампа начинает мигать, то остановите маши-

ну и дайте двигателю поработать на низких холостых оборотах до
тех пор, пока температура масла не упадет.

3. КОНТРОЛЬНАЯ ЛАМПА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ ДВИГАТЕЛЯ

Эта контрольная лампа предупреждает о повышении температуры
охлаждающей жидкости двигателя.
Если контрольная лампа начинает мигать, то остановите машину и
дайте двигателю поработать на низких холостых оборотах до тех пор,
пока не загорится зеленый сектор шкалы указателя температуры ох-
лаждающей жидкости.

2-10

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

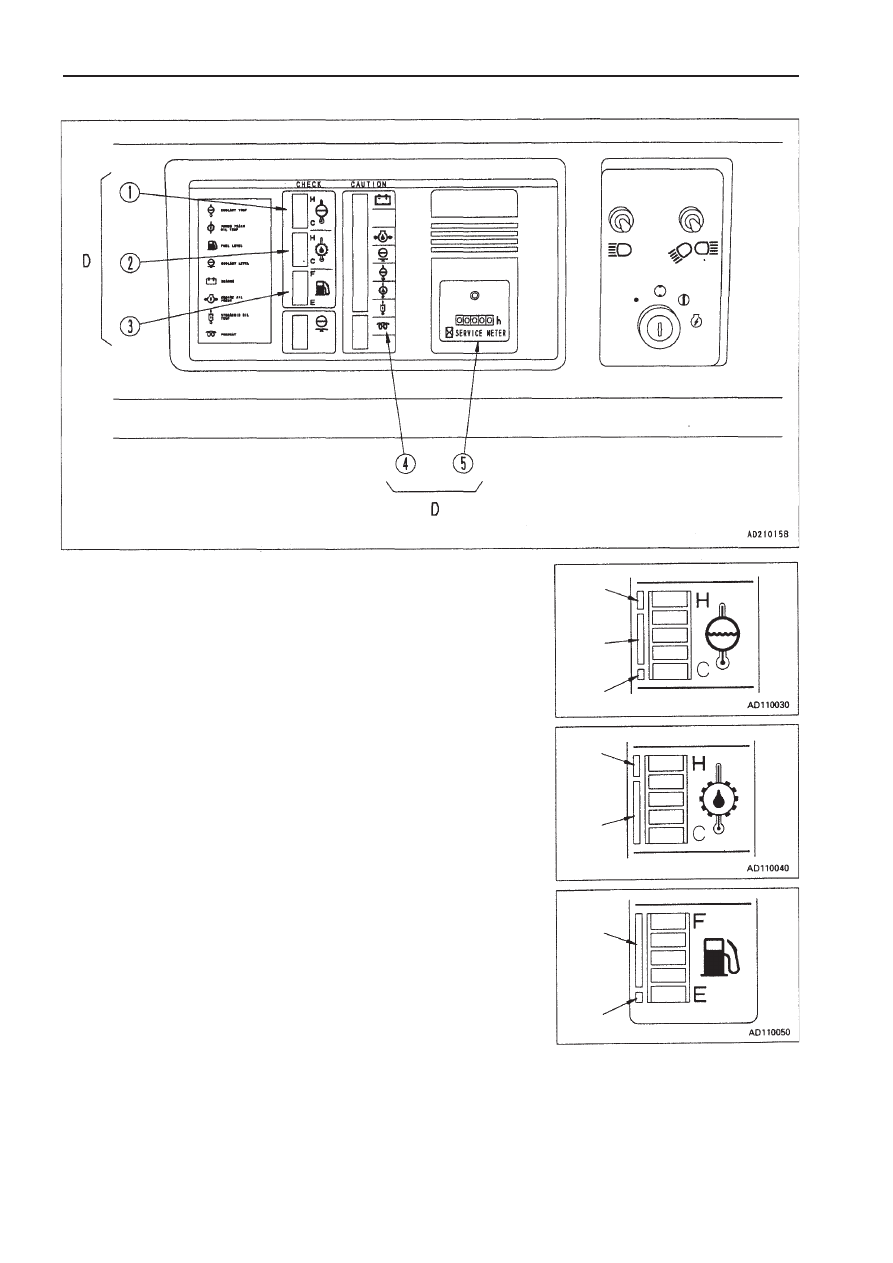

11.1.4 D: ГРУППА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

1. УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Этот указатель показывает температуру охлаждающей жидкости.
При нормальной температуре во время работы горит зеленый

диапазон.

Если во время работы загорится красный диапазон указателя, то

начнет раздаваться зуммер предупреждения и одновременно будет
мигать контрольная лампа температуры охлаждающей жидкости дви-
гателя. В этом случае остановите машину и дайте двигателю пора-
ботать на низких холостых оборотах до тех пор, пока не загорится
зеленый диапазон указателя.

2. УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ МАСЛА

В ГИДРОТРАНСФОРМАТОРЕ
Этот указатель показывает температуру масла на выходе гидро-

трансформатора. При нормальной температуре во время работы
горит зеленый диапазон.

Если во время работы загорится красный диапазон указателя, то

начнет раздаваться зуммер предупреждения и одновременно будет
мигать контрольная лампа температуры масла в системе силовой
передачи. В этом случае остановите машину и дайте двигателю по-
работать на низких холостых оборотах до тех пор, пока не загорится
зеленый диапазон указателя.

3. УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

Этот указатель показывает количество топлива в топливном баке.

Если во время работы двигателя топлива в баке достаточно, то го-
рит зеленый диапазон указателя. Если загорается красный диапа-
зон, то значит, топлива в баке меньше 80 л.

Если горит красный диапазон, то долейте топливо.

2-11

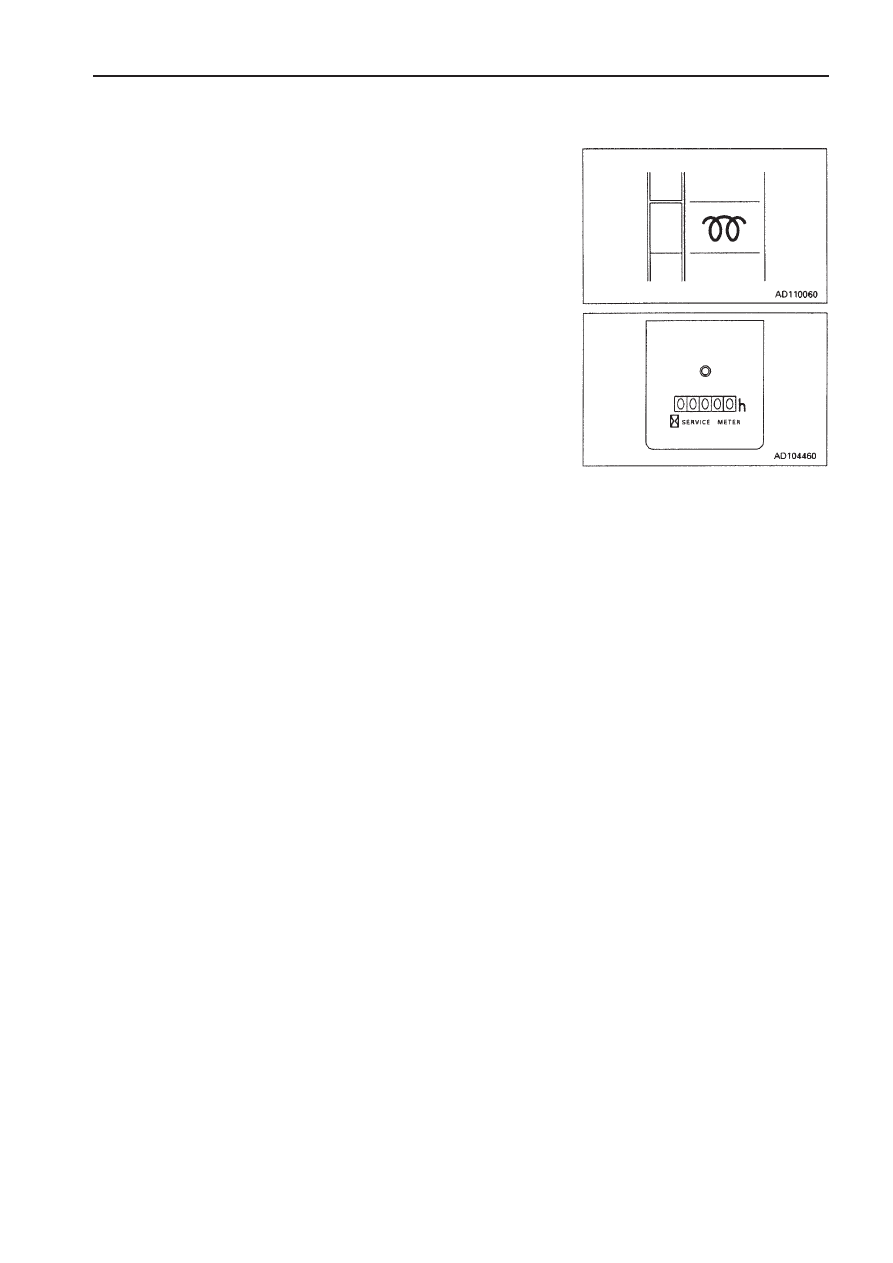

5. СЧЕТЧИК МОТОЧАСОВ

Этот счетчик показывает суммарное время работы данной ма-

шины в часах.

Приращение значения счетчика моточасов производится при ра-

ботающем двигателе, даже если машина не передвигается.

При работающем двигателе для индикации приращения значе-

ния счетчика моточасов мигает зеленая контрольная лампа счетчи-
ка моточасов.

Значение счетчика моточасов увеличивается на единицу каждый

час работы двигателя, независимо от частоты вращения двигателя.

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

4. КОНТРОЛЬНАЯ ЛАМПА ПРЕДПУСКОВОГО ПОДОГРЕВА

Эта контрольная лампа показывает необходимую продолжитель-

ность предпускового подогрева, если запуск двигателя происходит
при температуре окружающего воздуха ниже 5

С.

При установке пускового включателя в положение НАГРЕВ (

)

контрольная лампа загорится и через 36 сек. начнет мигать, информи-
руя о завершении предпускового подогрева (через 16 сек. контрольная
лампа погаснет).

2-12

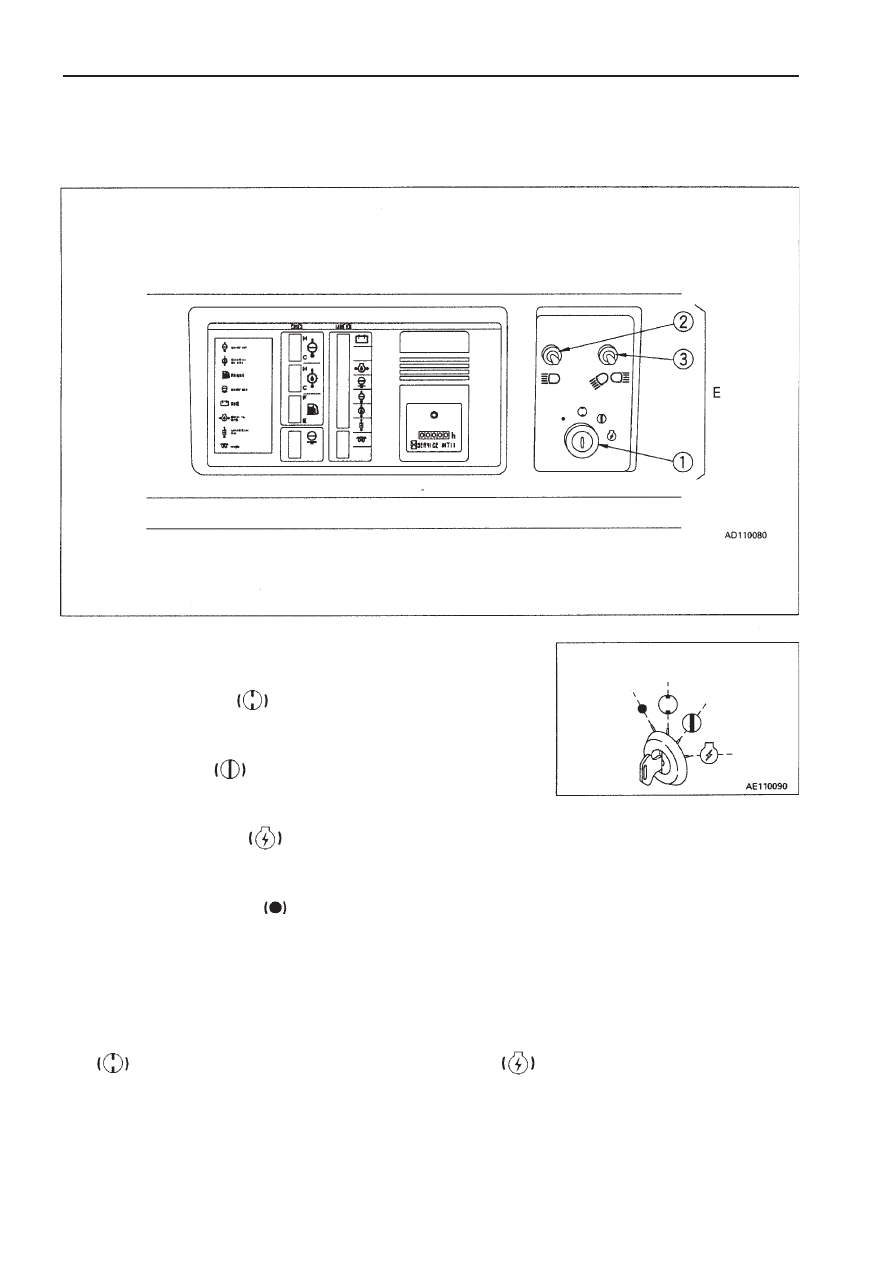

1. ПУСКОВОЙ ВКЛЮЧАТЕЛЬ

Применяется для запуска двигателя.

Положение OFF (ВЫКЛ)

В этом положении можно вставить или вынуть пусковой ключ. В

этом положении электрические цепи не включаются.

Положение ON (ВКЛ)

На цепи зарядки и электрооборудования подается электричес-

кий ток.

Положение START (ПУСК)

В этом положении ключа стартер проворачивает коленвал дви-

гателя. Сразу после запуска отпускайте ключ.

Положение НАГРЕВ (HEAT)

Используйте это положение при запуске двигателя в холодную

погоду.

Если ключ удерживать в положении НАГРЕВ, то электронагрева-

тель нагреется до горячего состояния и загорится контрольная лам-
па предпускового подогрева.

Как только контрольная лампа предпускового подогрева начнет

мигать, немедленно отпустите ключ.

Отпустите ключ, чтобы он автоматически вернулся в положение

OFF , а затем сразу же поверните его в положение ПУСК .

11.1.5 ВКЛЮЧАТЕЛИ

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

НАГРЕВ OFF

ПУСК

2-13

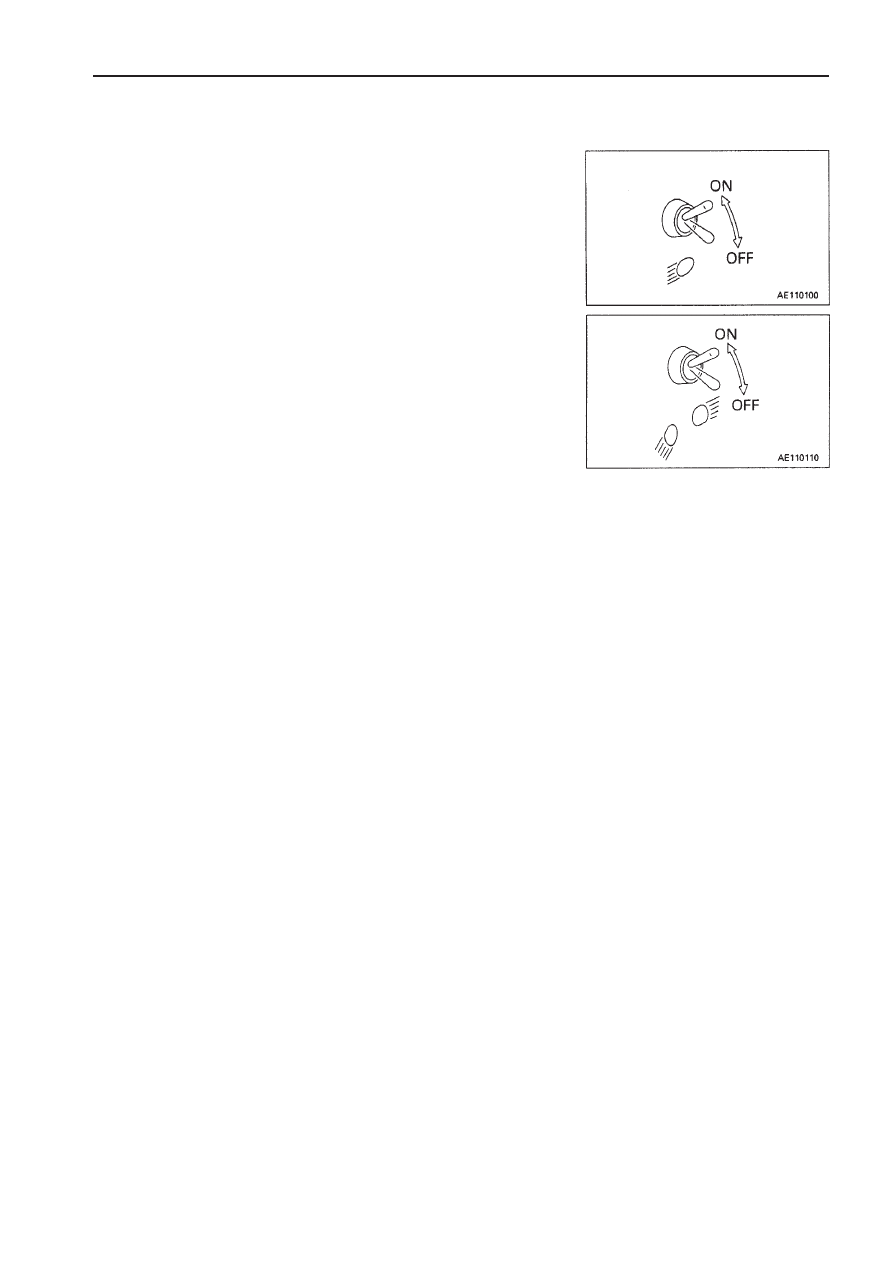

3. ВКЛЮЧАТЕЛЬ РАБОЧЕЙ ФАРЫ/ЗАДНЕЙ ЛАМПЫ

Включает правые и левые подфарники и заднюю лампу.

Положение ON: Лампа загорается.
Положение OFF: Лампа гаснет.

11. ПОЯСНЕНИЕ К КОМПОНЕНТАМ

2. ВКЛЮЧАТЕЛЬ ФАР

Включает фары и лампу подсветки приборной панели.

Положение ON: Лампа загорается.
Положение OFF: Лампа гаснет.
